1 Nowy wymiar systemu chłodzenia

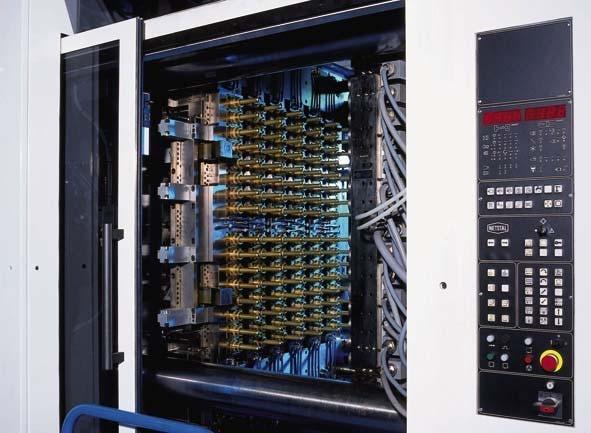

2 Wprowadzenie INWESTOWANIE W NOWĄ TECHNOLOGIĘ Niezawodność i oszczędność energii są kluczowymi czynnikami w nowoczesnym chłodzeniu procesów przemysłowych. Thermotec zaprojektował szeroki zakres produktów do chłodzenia krytycznych procesów technologicznych. Często koszty energii są największą częścią kosztu produktu końcowego. Dlatego też każda jednostka Thermotec posiada od pierwszego uruchomienia maksymalną wydajność energii. Dzięki własnej produkcji wymienników ciepła możliwe jest zaprojektowanie urządzenia pod konkretne wymagania danej gałęzi przemysłu. LiniaProcesowa, np. jest maksymalnie przydatna w chłodzeniu form wtryskowych we wtryskarkach. Inną specjalnością Thermotec jest chłodzenie źródeł laserowych dla których specjalna została zaprojektowana LiniaLaserowa. Fakt, że zaprojektowane warunki pokrywają się z warunkami pracy, gwarantuje optymalne wykorzystanie. Stosowanie tych chłodziarek procesowych wyraźnie zwiększa konkurencyjność wyrobu. Często chłodziarki Thermotec skracają czas cyklu i zwiększają zdolność produkcyjną. Poszukiwanie rozwiązań dla Państwa zastosowania jest równie ważne jak rozwijanie wysokojakościowych urządzeń. Thermotec myśli wraz z klientem. Razem uzyskujemy najlepsze wyniki. To podejście jest takie same przy projektach pod klucz jak i pojedynczych maszynach. Chłodzenie form - jedna ze specjalności Thermotec EKOLOGIA Z powodu rosnących kosztów wody nie jest dłużej możliwe stosowanie systemów z dużymi stratami wody. Zamiast tego stosować się powinno układy zamknięte, pracujące w pętli, chłodzące cały czas tą samą wodę. Wszystkie układy Thermotec pracują wedle tej zasady i zapewniają ekologiczne rozwiązanie.

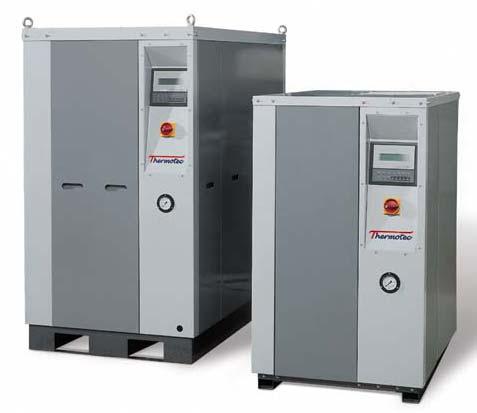

3 LiniaProcesowa Kompaktowa chłodziarka procesowa : nowy standard KONCEPCJA OGÓLNA Thermotec rozmyślnie umieścił w swej ofercie urządzenie kompletne. Dzięki zintegrowanemu zbiornikowi wody z płaszczowo-rurowym parownikiem i dużej mocy pompą, urządzenie jest gotowe do działania bez potrzeby dodatkowych zewnętrznych instalacji! WYSOKO NIEZAWODNY PAROWNIK PŁASZCZOWO RUROWY Jest to najodpowiedniejszy wymiennik ciepła dla zastosowań z dużymi natężeniami przepływu i małymi różnicami temperatur takimi jak np. chłodzenie form. Małe spadki ciśnienia, również przy wysokich natężeniach przepływu. STANDARD DUŻY ZBIORNIK WODNY Duży zbiornik wodny jest niezmiernie istotny, gdyż zapewnia długą żywotność urządzenia (zmniejsza częstotliwość uruchamiania i wyłączania sprężarki w ciągu godziny). Ponadto zapewnia to utrzymanie stałej temperatury na wyjściu. Zbiornik wodny w kształcie cylindra, wykonany ze stali nierdzewnej, w środku jest zamontowany parownik. W ten sposób instalacja zewnętrznego zbiornika i pomp jest zbędna. KONCEPCJA MODUŁOWA Urządzenia mogą być połączone ze sobą równolegle w celu powiększenia ich wydajności. Tym sposobem utworzony system składa się z niezawodnych składników. Dla zwiększenia wydajności, urządzenie można połączyć równolegle. W ten sposób tworzy się system złożony z bardzo solidnych elementów. Zapewnia to dużą elastyczność. W przypadku wzrostu produkcji można podłączyć dodatkowe urządzenia. BEZPIECZEŃSTWO: Obwód sterując o bezpiecznym napięciu 24V. PRZEDZIAŁOWOŚĆ Część chłodziarki z silnikiem i wentylatorem jest osobna. Dzięki temu można dotrzeć do sprężarek bez przerywania normalnej pracy urządzenia. -04 Idealne do chłodzenia form Urządzenia Thermotec są zoptymalizowane do chłodzenia form. Zaprojektowane warunki pokrywają się z warunkami pracy, gwarantując optymalne wykorzystanie. Podstawowym czynnikiem, który to umożliwia, jest parownik płaszczowo rurowy. Stosowanie chłodziarek LiniaProcesowa do chłodzenia form skraca czas cyklu i zapewnia wyższą jakość produktu. Zakres użycia LiniaProcesowa została zaprojektowana dla wysokoprzepływowych zastosowań w zakresie temperatur od -10ºC do 25ºC. Do temperatur wody powyżej 15ºC lepszym rozwiązaniem jest OszczędzaczEnergii. Oprócz chłodzenia form, LiniaProcesowa często jest używana do chłodzenia procesów chemicznych, wytłaczarek, formowania termicznego jak również i oprzyrządowania. Maksymalna niezawodność. LiniaProcesowa została zaprojektowana do chłodzenia procesów przemysłowych przez 24 godziny na dobę. Cechuje ją maksymalna niezawodność i wydajność energetyczna.

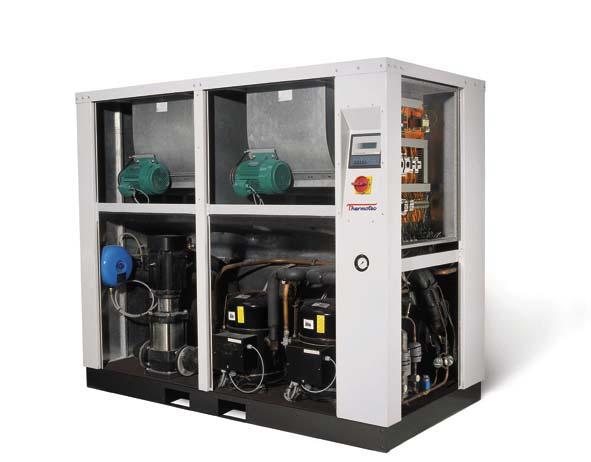

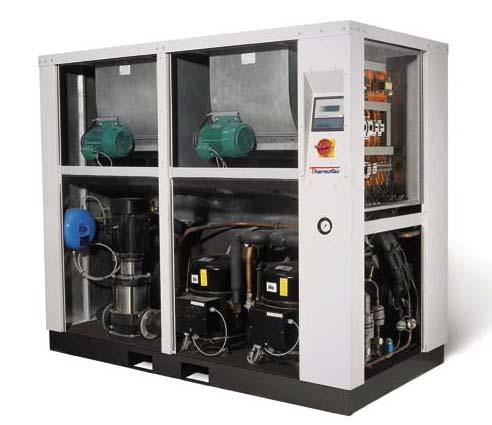

4 LiniaProcesowa Agregat do schładzania wody - chiller Opis 1. Sprężarka 2. Skraplacz 3. Parownik 4. Panel sterujący 5. Zbiornik wodny 7. Włącznik 8 Ciśnieniomierz 9. Zbiornik czynnika 10.Filtr osuszacz 11.Wskaźnik wilgoci 12. Elektrozawór 13. Termostatyczny zawór rozprężny 14. HP/LP presostaty ciśnieniowe 15. Wentylator 16. HP czujnik 17. Zawór zabezpieczający zamarzanie wody 18/19 Automatyczne napełnianie (opcja) 20 Zawór bypasu (opcja) Diagram schematyczny Wyjątkowa koncepcja autodiagnostyczna Szeroka gama obiegów Niski poziom hałasu hydraulicznych Urządzenie obsługuje się za pomocą łatwego w użyciu sterownika z wyświetlaczem tekstowym. Błędy i zapowiedzi serwisowe są wyświetlane. Możliwe przyczyny błędów są również wyświetlane (np. niskie ciśnienie, sprawdź wziernik czynnika możliwy brak czynnika). Poprzez to Thermotec oferuje urządzenie łatwe w użyciu. To samo urządzenie może działać zarówno w obiegach pod ciśnieniem atmosferycznym, jak i ciśnieniowym. Te ostatnie mają wszystkie zalety obiegów zamkniętych i braku kontaktu z powietrzem. Koncepcja modułowa stwarza możliwość łączenia wielu jednostek bez używania zewnętrznego zbiornika wodnego. Wentylator odśrodkowy gwarantuje niski poziom hałasu. Kanały powietrzne mogę być połączone w celu odzysku ciepła. Materiały odporne na korozję. Wszystkie części i komponenty mające bezpośredni kontakt z wodą wykonane są z materiałów odpornych na korozję.

5 LiniaProcesowa PA-04 + PA-02 WŁAŚCIWOŚCI OGÓLNE Urządzenie LiniaProcesowa budowana jest ze stali ocynkowanej i malowanej proszkowo. Większe jednostki składają się z 2 obiegów czynnika chłodniczego i do 4 hermetycznych kompresorów tłokowych. Skraplacz składa się z aluminiowych lameli z turbulentną strukturą falistych płetw i miedzianych rurek rozszerzanych dla uzyskania optymalnej wymiany ciepła. KOMPAKTOWA LUB ROZDZIELONA KONFIGURACJA Thermotec oferuje chłodziarki z LiniiProcesowej w kompaktowej konfiguracji. Jednakże na życzenie LiniaProcesowa jest również dostępna w rozdzielonej konfiguracji. Składa się na nią jednostka umieszczona w pomieszczeniu i skraplacz umieszczony na dachu. EKOLOGICZNY CZYNNIK CHŁODNICZY R407C Thermotec oferuje LinięProcesową standardowo z ekologicznym czynnikiem chłodniczym R407C. Czynnik ten uznawany jest powszechnie za najlepszą alternatywę dla R22. R407C jest całkowicie ekologicznym czynnikiem, który nie uszkadza warstwy ozonowej. Thermotec jest pionierem w dziedzinie ekologicznych środków chłodzących i energooszczędności. OPCJE -Filtr skraplacza wykonany z PU/pianki poliestrowejpoliestrowej może być ponownie użyty po przeczyszczeniu wodą. Filtr jest zamontowany w siatce wykonanej ze stali ocynkowanej -Automatyczne napełnianie układu -Zbiornik wyrównawczy w układach zamkniętych -Regulacja predkości wentylatorów

6 LiniaProcesowa Dane Techniczne MODEL PA 02 PA 03 PA 04 PA Temperatura powietrza otoczenia : 30 C Temperatura wody na wyjściu : 15 C Nominalna wydajność (kw) 14,6 20,3 26,8 41,7 59,2 76,9 83,4 118,4 153,8 166,8 236,8 Nominalna wydajność (kcal/h) Moc sprężarki (kw) 3,5 4,9 6,7 11,5 14,7 20, , ,8 Temperatura powietrza otoczenia : 30 C Temperatura wody na wyjściu : 10 C Nominalna wydajność (kw) 12, ,9 35, , ,8 180 Nominalna wydajność (kcal/h) Moc sprężarki (kw) 3,1 4, ,5 17, , Dane ogólne Ilość obiegów chłodniczych Czynnik chłodniczy R407C R407C R407C R407C R407C R407C R407C R407C R407C R407C R407C Waga czynnika chłodniczego (kg) ,5 x 2 12 x 2 14 x 2 16 x 2 18 x 2 Ilość sprężarek Ilość wentylatorów Przepływ powietrza (m3/h) Moc wentylatora (kw) 0,76 0,76 1,52 1,52 2,2 2,2 4,4 4,4 6,6 6,6 8,8 Poziom hałasu-odległość10 m (db(a)) Pojemność zbiornika wodnego (l) Połączenie wody (BSP) 1,5" 1,5" 1,5" 1,5" 1,5" 2,5" 2,5" 2,5" 2,5" 4" 4" Max. prąd bez pompy (A) 15,8 19,4 30,4 40,9 39,0 59,9 68,2 78,0 125,0 131,2 156,0 Pompa opcja / Przepływ wody (m3/h) Ciśnienie (bar) 1,8-0,8 2,7-1 1,7-0,8 1,9-1 2,8-1,7 1,3-0,8 1,4-0,8 1,4-0,8 2,9-1,3 2,3-1,7 2,3-1,7 Moc (kw) 0,4 0,56 0,49 0,83 2,2 2,2 2,2 2,2 3 5,5 5,5 Prąd (A) 1 1,4 1,4 2 4,8 4,8 4,8 4,8 6,3 8 8 Pompa- opcja Przepływ wody (m3/h) Ciśnienie (bar) 3,5-1,4 3,5-1,4 3,3-1,6 2,9-1,5 4-2,5 2,9-1,3 2,9-1,3 2,9-1, ,8-3 4,8-3 Moc (kw) 0,74 0,74 1,04 1, ,5 7,5 7,5 Prąd (A) 1,8 1,8 3,1 2,8 6,3 6,3 6,3 6, ,2 15,2 Pompa- opcja Przepływ wody (m3/h) Ciśnienie (bar) 4,5-1,8 5,3-2,1 5,1-2,5 5,6-3,8 5,5-3, ,8-3,4 6,4-4 6,4-4 Moc (kw) 0,94 1,08 1,6 2,6 4 5,5 5,5 5,5 5, Prąd (A) 2,7 2,7 3, ,5 21,5 Pompa-opcja 4 H 4-80 H Przepływ wody (m3/h) Ciśnienie (bar) 7,4-2,8 7,4-2,8 5,6-3, ,8-3,4 5,8-3,4 5,8-3,4 6,8-4,1 - - Moc (kw) 1,5 1,5 2, ,5 5,5 5,5 7,5 - - Prąd (A) 3,4 3, ,2 - - Wymiary Długość (mm) Szerokość (mm) Wysokość (mm) Waga netto (kg)

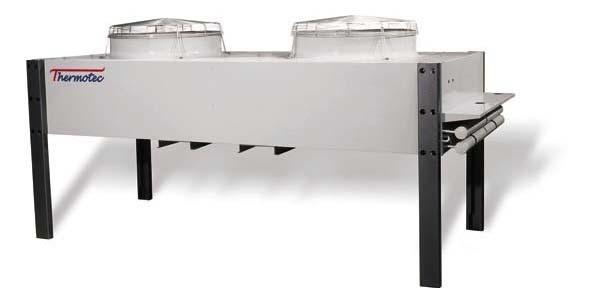

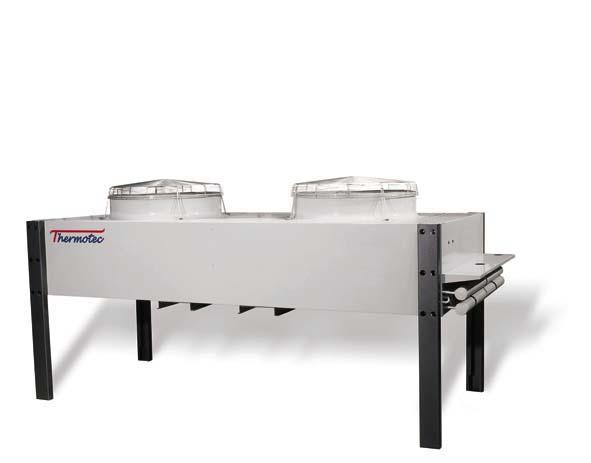

7 Chłodnice wentylatorowe Energooszczędne chłodzenie dla wysokotemperaturowych zastosowań WSTĘP Chłodnica wentylatorowa jest wodno-powietrznym wymiennikiem ciepła, który chłodzi wodę za pomocą zimniejszego powietrza, poruszanego przez wentylatory. Dla wysokich poziomów temperatur chłodnice wentylatorowe są ekologiczną alternatywą dla wież chłodniczych. Pracują w układzie zamkniętym i nie zużywają wody i chemikaliów. Jest to ważną zaletą w porównaniu do wież chłodniczych, które wyparowują wodę i skutkiem tego zużywają wodę i chemikalia. Dlatego właśnie chłodnice wentylatorowe są coraz częściej stosowane. W niektórych krajach inwestycje w urządzenia ekologiczne są dotowane. ZASTOSOWANIA Chłodnice wentylatorowe Thermotec mogą być używane do chłodzenia cieczy, które nie korodują miedzi. Do głównych zastosowań zalicza się: chłodzenie oleju we wtryskarkach (rysunek poniżej) chłodzenie denek tłoków sprężarek elektrody spawalnicze chłodzenie przemysłowych silników Diesla chłodzenie procesów powlekania ogólne chłodzenie oleju : chłodzenie form 2 chłodziarkami LiniiProcesowej 2 : chłodzenie oleju chłodnicą wentylatorową 3 : odzysk ciepła 4 : wtryskarki

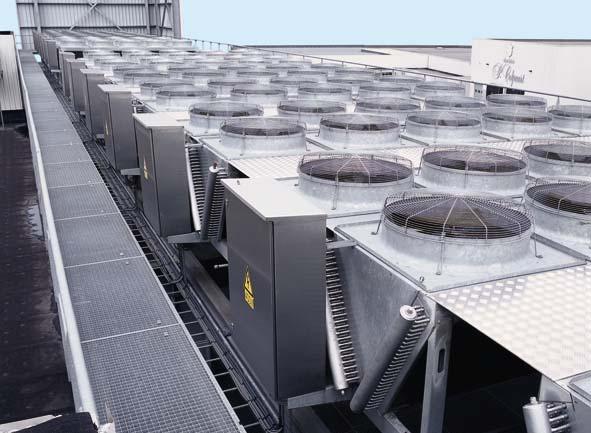

8 Chłodnice wentylatorowe LAMELOWY BLOK OBUDOWA Chłodnica wentylatorowa składa się z aluminiowych lameli i miedzianych rurek o średnicy ½. Mała odległość między rurkami i turbulentna struktura falistych płetw zapewniają optymalną wymianą ciepła. Lamele nie gromadzą zanieczyszczeń. Konstrukcja przewiduje rozszerzalność cieplną rurek. WENTYLATORY Wentylatory zaopatrzone są w stalowe łopatki wirnika o średnicy 763 mm, napędzane bezpośrednio przez standardowy silnik. Jedyne w swoim rodzaju zawieszenie firmy Thermotec zapewnia odpowiednie tłumienie drgań. Powietrze przepływa przez perfekcyjnie dopasowany stożek, który gwarantuje bardzo niski poziom dźwięku. Stopień zabezpieczenia IP-54. Oferowane są dwa typy silników: 6 polowy (niski poziom dźwięku 930 obr/min) i 8 polowy (bardzo niski poziom dźwięku 700 obr/min). Chłodnica wentylatorowa jest wykonana ze stali ocynkowanej. Przedziałowość pomiędzy wentylatorami zapewnia optymalne użycie przepływu powietrza. Gwarantuje to maksymalną wykorzystanie energii. CZĘŚĆ ELEKTRYCZNA Każdy wentylator jest zaopatrzony w wyłącznik. Opcjonalnie dostępna jest elektryczna skrzynka ze zintegrowanym sterownikiem i wyświetlaczem oraz ogrzewaniem przeciw skraplaniu. AKCESORIA - układ zraszający zwiększający wydajność w szczytach obciążenia lub wysokiej temperaturze otoczenia - grupa pomp - automatyczny system napełniania. DC1X2H

9 DANE TECHNICZNE CHŁODNIC WENTYLATOROWYCH Model Chłodnice wentylatorowe Delta T woda-powietrze: 10 Delta T woda-powietrze: 6 wydajność kw przepływ wody m3/h wydajność Kw przepływ wody m3/h Przepływ powietrza m3/h Ilość wentylatorów Moc wentylatorów kw Powierzchnia aluminium (m2) Całkowita długość rurek m Chłodnice horyzontalne z 6 biegunowym silnikiem ; 3 x 380 / 50 ; 930 obr/min DC1X1H6P 52 11,2 32 6, ,5 73, DC1X2H6P , , , DC1X3H6P , , ,5 221, DC1X4H6P , , , DC2X3H6P , , , DC2X4H6P , , , Chłodnice horyzontalne z 8 biegunowym silnikiem ; 3 x 380 / 50 ; 700 obr/min DC1X1H8P 45 9,7 28 6, ,1 73, DC1X2H8P 99 21, , ,2 147, DC1X3H8P , , ,3 221, DC1X4H8P , , ,4 294, DC2X3H8P , , ,6 442, DC2X4H8P , , ,8 589, Chłodnice z formą V-block z 6 biegunowym silnikiem ; 3 x 380 / 50 ; 930 obr/min DC1X4V6P , , DC1X5V6P , , , DC2X4V6P , , DC2X5V6P , , DC2X6V6P , , DC2X7V6P , , Chłodnice z formą V-block z 8 biegunowym silnikiem ; 3 x 380 / 50 ; 700 obr/min DC1X4V8P , , , DC1X5V8P , , , DC2X4V8P , , , DC2X5V8P , , DC2X6V8P , , , DC2X7V8P , , , Uwaga! : wydajność 30% glicol = 0,94*wydajność z wodą Wymiary chłodnic wentylatorowych Model Długość (mm) Szerokość (mm) Wysokość (mm) Waga netto (kg) Pojemność (l) Poziom hałasu db(a) Masa całkowita (kg) Chłodnice horyzontalne DC1X1H DC1X2H DC1X3H DC1X4H DC2X3H DC2X4H Chłodnice z formą V-block DC1X4V DC1X5V DC2X4V DC2X5V DC2X6V DC2X7V
