ELSAP-01/2 SYSTEM AUTOMATYZACJI PRZENOŚNIKÓW ZASTOSOWANIE FUNKCJE SYSTEMU
|
|
- Bronisław Gajda
- 8 lat temu
- Przeglądów:
Transkrypt
1 12ZZI SYSTEM AUTOMATYZACJI PRZENOŚNIKÓW ELSAP-01/2 Nr Certyfikatu badania typu WE: FTZÚ 03 ATEX 0126X Cecha budowy przeciwwybuchowej I M2 SYST EEx ib I ZASTOSOWANIE System automatyzacji przenośników ELSAP-01/2 przeznaczony jest do sterowania i kontroli pracy pojedynczego przenośnika taśmowego lub ciągu maksymalnie ośmiu przenośników. Wykonanie iskrobezpieczne urządzeń systemu umożliwia jego stosowanie w zakładach wydobywczych, w pomieszczeniach o koncentracji metanu dozwolonej przepisami (kategoria ib). W skład systemu wchodzą następujące urządzenia: urządzenie mikroprocesorowe centralne UMC-01/2 urządzenie mikroprocesorowe lokalne UML-01/2 urządzenie blokady UBL-01/2. FUNKCJE SYSTEMU umożliwia uzyskanie następujących rodzajów pracy: transport urobku, praca rewizyjna, transport materiałów, jazda ludzi, zapewnia 3 rodzaje sterowania: sterowanie lokalne, sterowanie z blokadą, sterowanie centralne, umożliwia programowanie zabezpieczone hasłem: rodzaju pracy, ustawienia parametrów i blokadę sterowania, umożliwia współpracę z systemami: UGS-01/2 oraz UGO-86/1 i ISB-89/1, zapewnia emisję akustycznego sygnału ostrzegawczego przed uruchomieniem przenośnika poprzez systemy: UGS-01/2 lub UGO-86/1, zapewnia emisję sygnału akustycznego w czasie sczepienia styków wyłącznika poprzez system UGS-01/2 lub UGO-86/1, zapewnia awaryjne zatrzymanie przenośnika z dowolnego miejsca wzdłuż jego trasy poprzez system UGS-01/2 lub ISB-89/1, umożliwia ponowne uruchomienie przenośnika po odblokowaniu wyłączonego wyłącznika, kontroluje pracę przenośnika za pomocą czujników: spiętrzenia, temperatury, ruchu i urządzenia samo gaszącego SAGA, umożliwia wyłączenie napędu z opóźnieniem 3 sek. jeżeli prędkość ruchu taśmy obniży się do V 0,7 Vn lub bezzwłocznie przy wzroście prędkości powyżej 1,2 Vn, zapewnia wyłączenie napędu z opóźnieniem zależnym od prędkości przenośnika po zadziałaniu czujnika spiętrzenia, zapewnia sygnalizację załączenia napięcia zasilania oraz blokuje samoczynny rozruch przenośnika po zaniku i powrocie napięcia zasilania, zapewnia sygnalizację optyczną rodzaju pracy, rodzaju sterowania, stanu poszczególnych czujników, wyłączników bramkowych, wyłączników krańcowych, blokad od urządzenia głośnomówiącego na wyświetlaczu ciekłokrystalicznym, zapewnia możliwość ustawienia parametrów: - numeru urządzenia UML-01/2 - rodzaju systemu głośnomówiącego - ilości napędów oraz ilości biegów - prędkości biegu wolnego - czasu zwalniania hamulca - prędkości znamionowej przenośnika - czasu rozruchu przenośnika i czasu rozruchu biegu wolnego - czasu trwania sygnału ostrzegawczego przed uruchomieniem przenośnika - czasu opóźnienia zadziałania czujnika spiętrzenia - czasu potwierdzenia zadziałania wyłącznika napędu - rodzaj sygnału ostrzegawczego przy pracy rewizyjnej - powrót do poprzednich lub zmiana i zapamiętanie ustawień - zmianę hasła dostępu do programowania zapewnia kontrolę ciągłości obwodów wejściowych dla następujących stanów: - stan pracy styk zwarty - stan pracy styk rozwarty (blokada) - zwarcie w obwodzie kontrolowanym - przerwa w obwodzie kontrolowanym, zapewnia możliwość pomiaru prędkości ruchu przenośnika z rozdzielczością 0,1 m/s w zakresie od 0 do 5 m/s, umożliwia sterowanie centralne ciągu złożonego z maksymalnie ośmiu przenośników, zapewnia wizualizację na wyświetlaczu urządzenia UMC-01/2 stanów pracy poszczególnych urządzeń UML-01/2, umożliwia przekazywanie do systemu dyspozytorskiego informacji o pracy systemu, umożliwia sterowanie przenośnikami z napędem: wielosilnikowym i dwubiegowym oraz wyposażonymi w hamulec, umożliwia sterowanie przenośnikiem z napędem zapewniającym łagodny rozruch.
2 BUDOWA SYSTEMU Ilość urządzeń wchodzących w skład systemu ELSAP-01/2: urządzenie mikroprocesorowe centralne UMC-01/2 1 sztuka urządzenie mikroprocesorowe lokalne UML-01/2 maksymalnie 8 sztuk urządzenie blokady UBL-01/2 ilość zdeterminowana ilością potrzebnych blokad (do każdego urządzenia UBL-01/2 można podłączyć 4 blokady). Urządzenia systemu ELSAP-01/2 mogą współpracować z innymi urządzeniami górniczych systemów iskrobezpiecznych, których parametry wejść / wyjść odpowiadają parametrom w/w urządzeń. CHARAKTERYSTYKA TECHNICZNA URZĄDZEŃ SYSTEMU ELSAP-01/2 URZĄDZENIE MIKROPROCESOROWE CENTRALNE UMC-01/2 Zasilanie UMC RS V DC / 0,15 A 10 V do 15 V / 0,15 A Zakres temperatur pracy Gabaryty i masa 235 x 185 x 130 mm, ok. 3,5 kg Zasilanie, zaciski: 13 (Z+), 14 (Z-) Ui = 15,8 V; Ci = 0; Li = 0 Zaciski: 1 (+UpC) 2 (-UpC) i 3 (+/K=1/) 4 (-/K=1/) Uo = 15,8 V; Io = 76 ma; Zaciski 5 (+TR) 6 (-TR) Uo = 15,8 V; Io = 76 ma; Zaciski 7 (BTx) 8 (ATx) Uo = 5,9 V; Io = 155 ma; Co = 10 µf; Lo = 5 mh Zaciski 11 (BRx) 12 (ARx) Ui = 5,9 V; Ii = 155 ma; Ci = 0; Li = 0 Zaciski 9 (+12 V) 10 (GND) Ui = 15,8 V; Ci = 0; Li = 0 Nr Certyfikatu badania typu WE: FTZÚ 03 ATEX 0124 URZĄDZENIE MIKROPROCESOROWE LOKALNE UML-01/2 Zasilanie 15 V DC / 0,25 Zakres temperatury pracy Gabaryty i masa 475 x 320 x 145 mm, ok. 11 kg Zasilanie, zaciski 2Z+ (18, 38, 52) 2Z- (17, 37, 51); Ui = 15,8 V; Ci = 0; Li = 0 Zaciski: 76, 27, 96, 93, 32, 1, 20, 26, 88, 87, 95, 94, 34, 73 do GND (zaciski: Uo = 15,8 V; Io = 12 ma; 2,74, 84, 92, 83, 89, 64, 91, 19, 23, 33) Zaciski: +/K-1/ (zac. 47 i 71) do -/K-1/ (zac. 46 i 72) Ui = 15,8 V; Ii = 76 ma; Ci = 0; Li = 0 Zaciski: +UpC (zac. 54 i 40) do -UpC (zac. 53 i 39) Ui = 15,8 V; Ii = 76 ma; Ci = 0; Li = 0 Zaciski: +TR i +TR/TX (zac.56 i 42) do TR i TR/TX (zac.55 i 41) Ui = 15,8 V; Ii = 76 ma; Ci = 0; Li = 0 Zaciski: B-SPI(70) i +CR(90) do GND (74, 84, 92, 83, 89, 91, 19, 23, 33, 64) Uo = 15,8 V; Io = 12 ma; Co = 2 µf; Lo = 20 mh Zaciski: SGK WN1 (4) i SGK +WN1 (3) do GND UGS, UGO (7, 45, 59) Ui = 15,8 V; Pi = 3,3 W; Ci = 0; Li = 0 Styki przekaźnika, zaciski 22,3 21; 24 21,25; 79 81; 77 80; 75 78; Ui = 60 V; Ii = 0,2 A; Ci = 0; Li = ; 35 36; 28 29; Zaciski: P-UGO (68, 11), S01 (10), S02 (15), M-UGO (16) do GND UGS Ui = 15,8 V; Ii = 20 ma; Ci = 0; Li = 0 (59, 45, 7) Zaciski: +/K+1/ (65) do -/K+1/ (GND) (64,74, 84, 92, 83, 89, 91, 19, 23, 33) Nr Certyfikatu badania typu WE: FTZÚ 03 ATEX 0123 Uo = 15,8 V; Io = 76 ma; Co = 2 µf; Lo = 20 mh
3 URZĄDZENIE BLOKADY UBL-01/2 Napięcie zasilania 15 V DC Maksymalny pobór prądu 0,15 A Zakres temperatury pracy Gabaryty 320 x 180 x 115 mm Masa ok. 4 kg Zaciski zasilania: 7, 26, (Z+), 8, 25 (Z-) Ui = 15,8 V, Ci = 0, Li = 0 Zaciski wejściowe: 9-10, 13-14, 17-18, Uo = 15,8 V; Io = 12 ma; Zaciski: 11-12, 15-16, 19-20, Ui = 38 V; Ii = 50 ma; Ci = 0; Li = 0 Zaciski wyjściowe: 3 (B), 30 (BI) 6, 27 (GND) Ui = 15,8 V; Ii = 12 ma; Ci = 0; Li = 0 Nr Certyfikatu badania typu WE: FTZÚ 03 ATEX 0125
4 Schemat połączeń systemu ELSAP-01/2 z zastosowaniem systemu UGS-01/2 Maksymalna długość przenośnika: - przy zasilaniu z jednego zasilacza 1000 m - przy zasilaniu z dwóch zasilaczy 2000 m

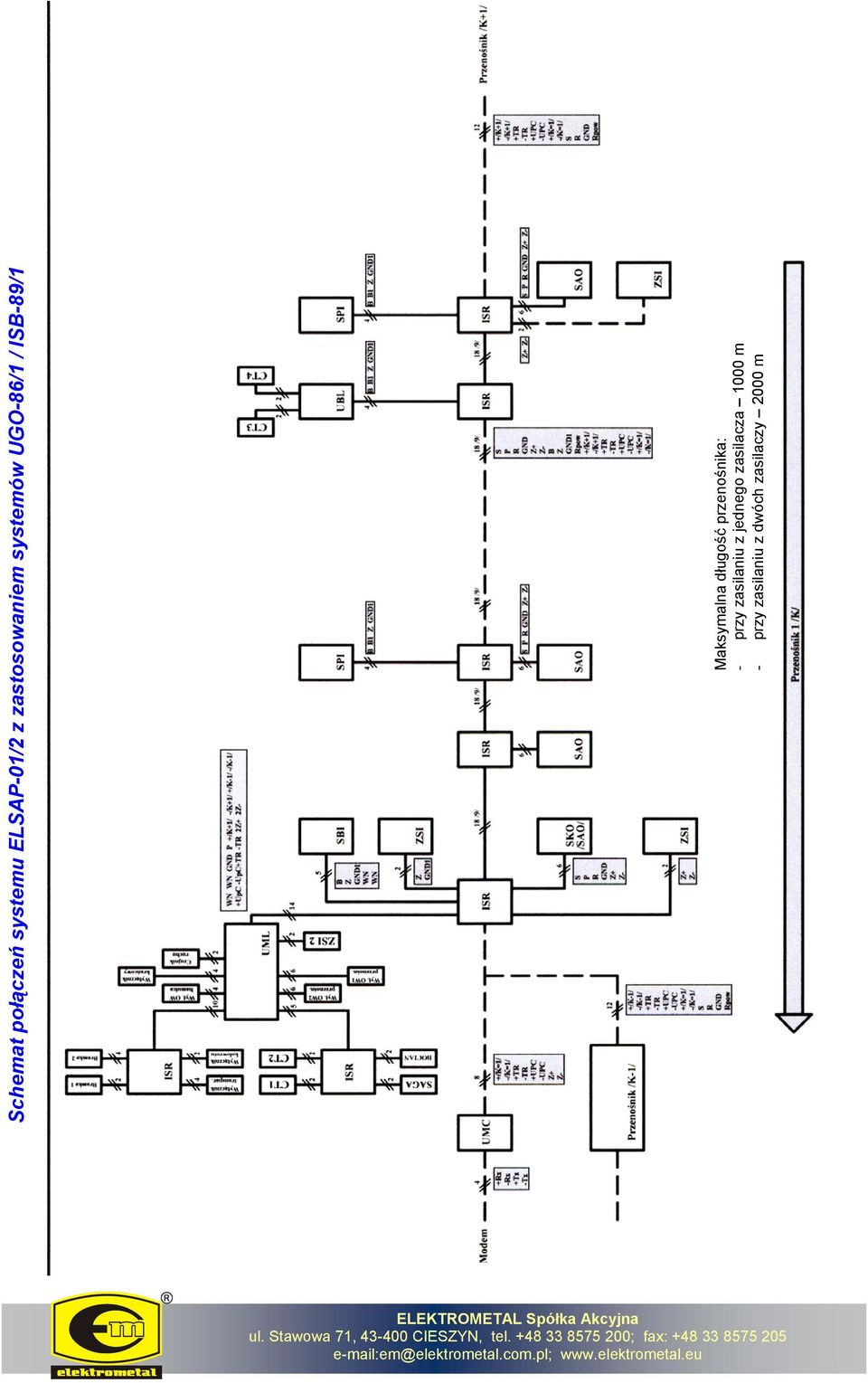

5 Schemat połączeń systemu ELSAP-01/2 z zastosowaniem systemów UGO-86/1 / ISB-89/1 Maksymalna długość przenośnika: - przy zasilaniu z jednego zasilacza 1000 m - przy zasilaniu z dwóch zasilaczy 2000 m ELEKTROMETAL Spółka Akcyjna ul. Stawowa 71, CIESZYN, tel ; fax: em@elektrometal.com.pl;
