D11 Systemy sufitowe Knauf z p yt gipsowych

Transkrypt

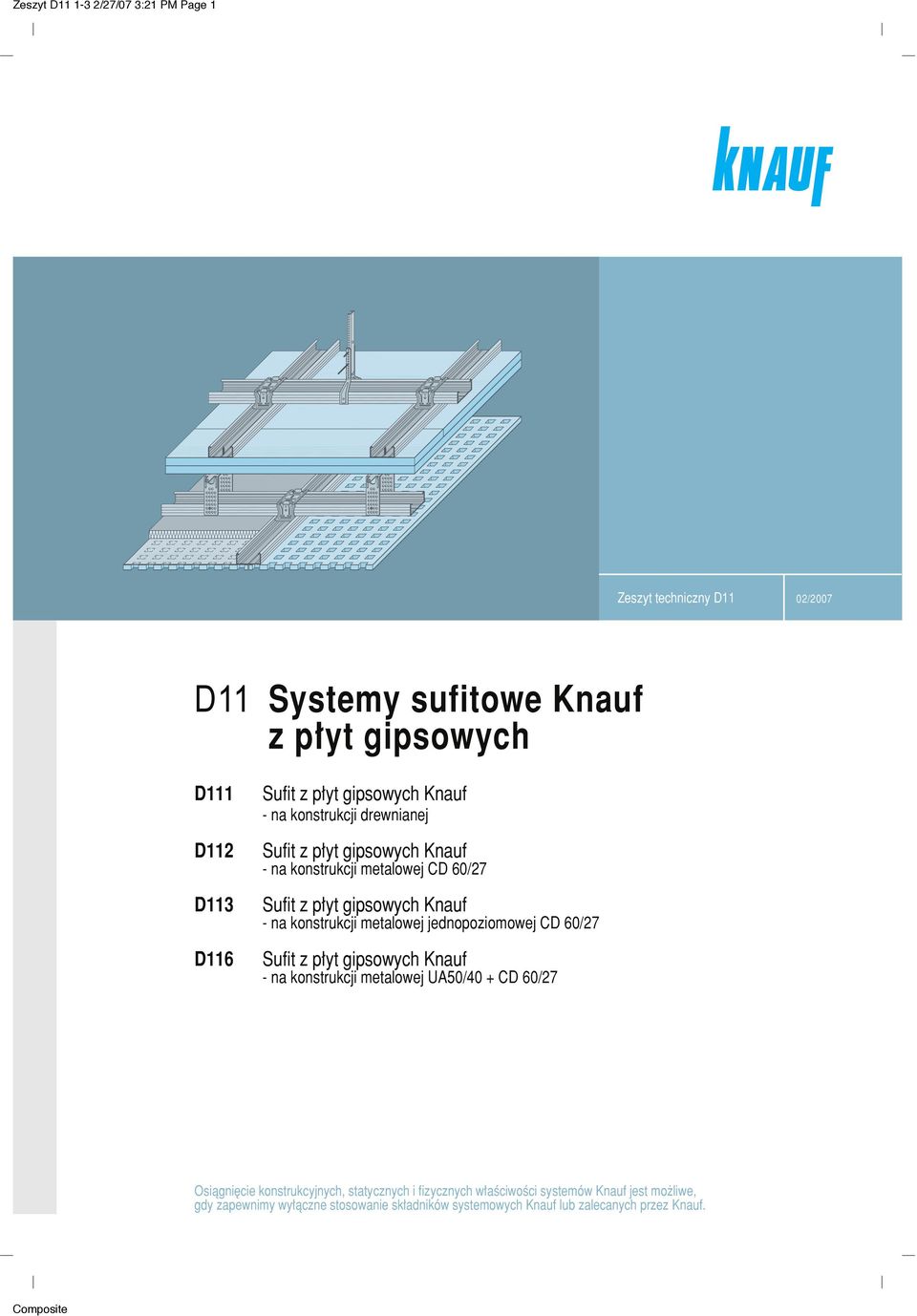

1 Zeszyt D /27/07 3:21 PM Page 1 Zeszyt techniczny D11 02/2007 D11 Systemy sufitowe Knauf z p yt gipsowych D111 D112 D113 D116 Sufit z p yt gipsowych Knauf - na konstrukcji drewnianej Sufit z p yt gipsowych Knauf - na konstrukcji metalowej CD 60/27 Sufit z p yt gipsowych Knauf - na konstrukcji metalowej jednopoziomowej CD 60/27 Sufit z p yt gipsowych Knauf - na konstrukcji metalowej UA50/40 + CD 60/27 Osiàgni cie konstrukcyjnych, statycznych i fizycznych w aêciwoêci systemów Knauf jest mo liwe, gdy zapewnimy wy àczne stosowanie sk adników systemowych Knauf lub zalecanych przez Knauf.

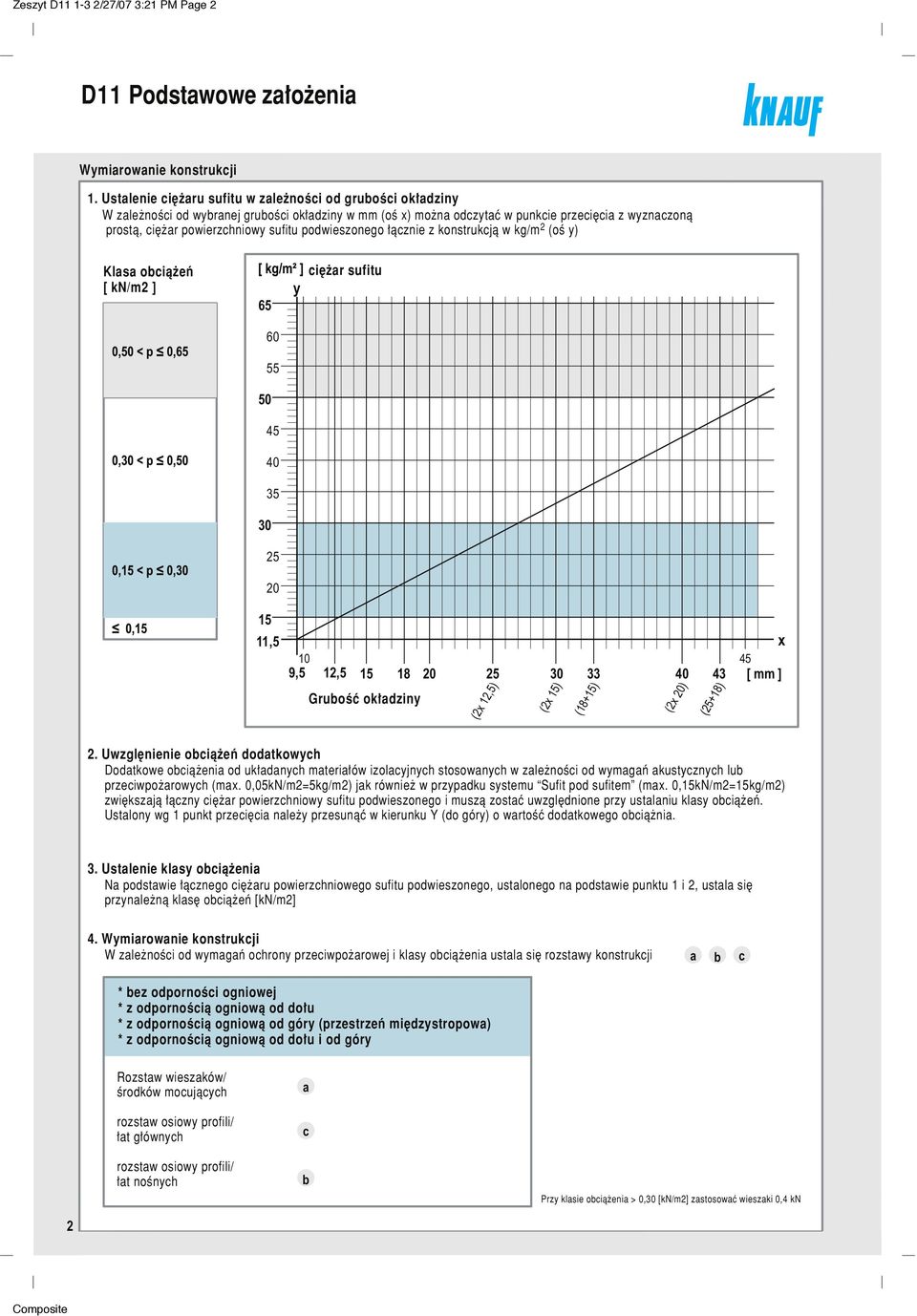

2 Zeszyt D /27/07 3:21 PM Page 2 D11 Podstawowe za o enia Wymiarowanie konstrukcji 1. Ustalenie ci aru sufitu w zale noêci od gruboêci ok adziny W zale noêci od wybranej gruboêci ok adziny w mm (oê x) mo na odczytaç w punkcie przeci cia z wyznaczonà prostà, ci ar powierzchniowy sufitu podwieszonego àcznie z konstrukcjà w kg/m 2 (oê y) Klasa obcià eƒ [ kn/m2 ] 65 y ci ar sufitu ,5 10 9,5 12, GruboÊç ok adziny (2x 12,5) 30 (2x 15) 33 (18+15) 40 (2x 20) 43 (25+18) x 45 [mm] 2. Uwzgl nienie obcià eƒ dodatkowych Dodatkowe obcià enia od uk adanych materia ów izolacyjnych stosowanych w zale noêci od wymagaƒ akustycznych lub przeciwpo arowych (max. 0,05kN/m2=5kg/m2) jak równie w przypadku systemu Sufit pod sufitem (max. 0,15kN/m2=15kg/m2) zwi kszajà àczny ci ar powierzchniowy sufitu podwieszonego i muszà zostaç uwzgl dnione przy ustalaniu klasy obcià eƒ. Ustalony wg 1 punkt przeci cia nale y przesunàç w kierunku Y (do góry) o wartoêç dodatkowego obcià nia. 3. Ustalenie klasy obcià enia Na podstawie àcznego ci aru powierzchniowego sufitu podwieszonego, ustalonego na podstawie punktu 1 i 2, ustala si przynale nà klas obcià eƒ [kn/m2] 4. Wymiarowanie konstrukcji W zale noêci od wymagaƒ ochrony przeciwpo arowej i klasy obcià enia ustala si rozstawy konstrukcji a b c * bez odpornoêci ogniowej * z odpornoêcià ogniowà od do u * z odpornoêcià ogniowà od góry (przestrzeƒ mi dzystropowa) * z odpornoêcià ogniowà od do u i od góry Rozstaw wieszaków/ Êrodków mocujàcych rozstaw osiowy profili/ at g ównych rozstaw osiowy profili/ at noênych a c b Przy klasie obcià enia > 0,30 [kn/m2] zastosowaç wieszaki 0,4 kn 2

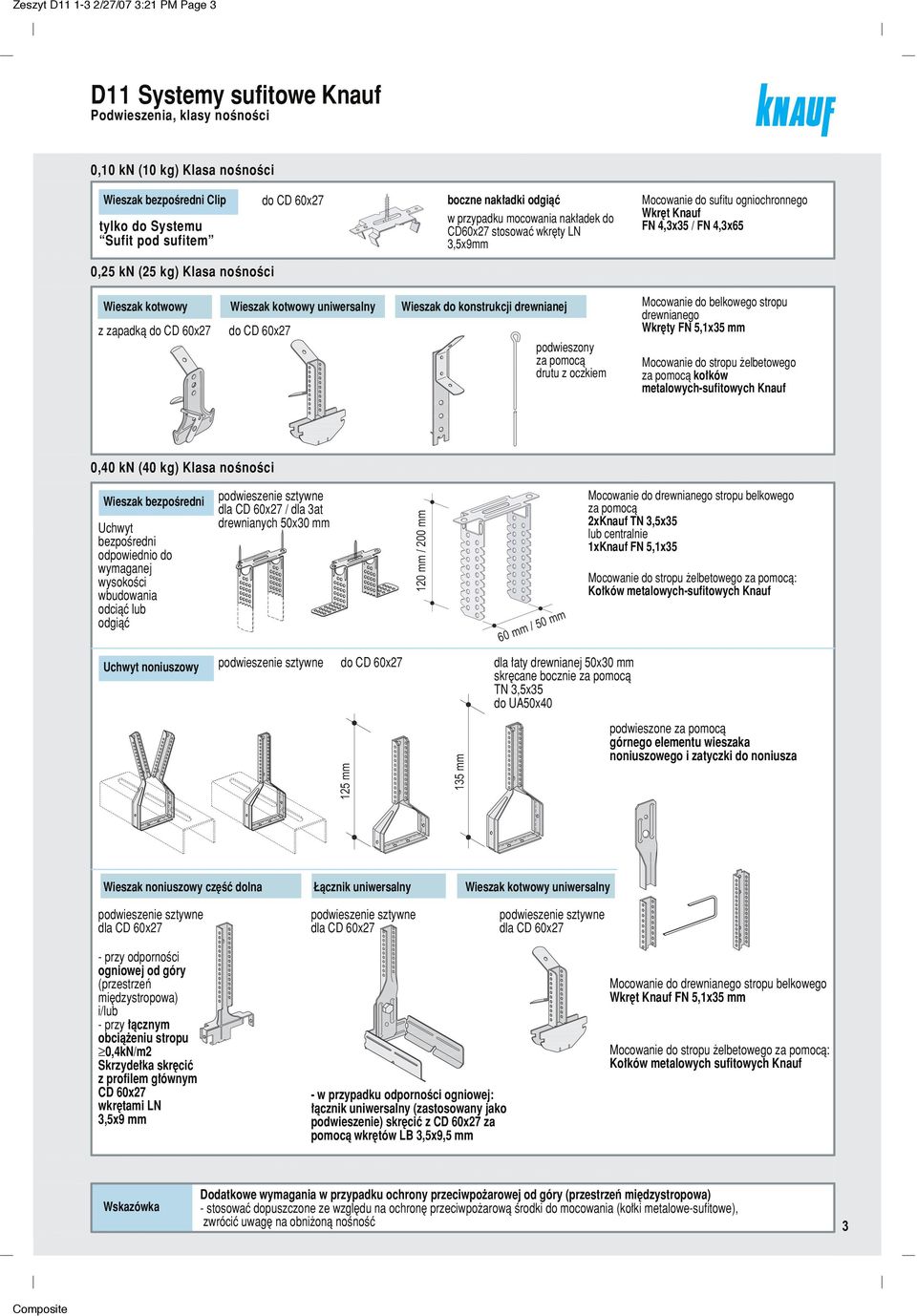

3 Zeszyt D /27/07 3:21 PM Page 3 D11 Systemy sufitowe Knauf Podwieszenia, klasy noênoêci 0,10 kn (10 kg) Klasa noênoêci Wieszak bezpoêredni Clip tylko do Systemu Sufit pod sufitem do CD 60x27 boczne nak adki odgiàç w przypadku mocowania nak adek do CD60x27 stosowaç wkr ty LN 3,5x9mm Mocowanie do sufitu ogniochronnego Wkr t Knauf FN 4,3x35 / FN 4,3x65 0,25 kn (25 kg) Klasa noênoêci Wieszak kotwowy Wieszak kotwowy uniwersalny Wieszak do konstrukcji drewnianej z zapadkà do CD 60x27 do CD 60x27 podwieszony za pomocà drutu z oczkiem Mocowanie do belkowego stropu drewnianego Wkr ty FN 5,1x35 mm Mocowanie do stropu elbetowego za pomocà ko ków metalowych-sufitowych Knauf 0,40 kn (40 kg) Klasa noênoêci Wieszak bezpoêredni Uchwyt bezpoêredni odpowiednio do wymaganej wysokoêci wbudowania odciàç lub odgiàç podwieszenie sztywne dla CD 60x27 / dla 3at drewnianych 50x30 mm 200 mm 120 mm / 60 mm / 50 mm Mocowanie do drewnianego stropu belkowego za pomocà 2xKnauf TN 3,5x35 lub centralnie 1xKnauf FN 5,1x35 Mocowanie do stropu elbetowego za pomocà: Ko ków metalowych-sufitowych Knauf Uchwyt noniuszowy podwieszenie sztywne do CD 60x27 dla aty drewnianej 50x30 mm skr cane bocznie za pomocà TN 3,5x35 do UA50x mm 135 mm podwieszone za pomocà górnego elementu wieszaka noniuszowego i zatyczki do noniusza Wieszak noniuszowy cz Êç dolna àcznik uniwersalny Wieszak kotwowy uniwersalny podwieszenie sztywne dla CD 60x27 podwieszenie sztywne dla CD 60x27 podwieszenie sztywne dla CD 60x27 - przy odpornoêci ogniowej od góry (przestrzeƒ mi dzystropowa) i/lub - przy àcznym obcià eniu stropu 0,4kN/m2 Skrzyde ka skr ciç z profilem g ównym CD 60x27 wkr tami LN 3,5x9 mm - w przypadku odpornoêci ogniowej: àcznik uniwersalny (zastosowany jako podwieszenie) skr ciç z CD 60x27 za pomocà wkr tów LB 3,5x9,5 mm Mocowanie do drewnianego stropu belkowego Wkr t Knauf FN 5,1x35 mm Mocowanie do stropu elbetowego za pomocà: Ko ków metalowych sufitowych Knauf Wskazówka Dodatkowe wymagania w przypadku ochrony przeciwpo arowej od góry (przestrzeƒ mi dzystropowa) - stosowaç dopuszczone ze wzgl du na ochron przeciwpo arowà Êrodki do mocowania (ko ki metalowe-sufitowe), zwróciç uwag na obni onà noênoêç 3

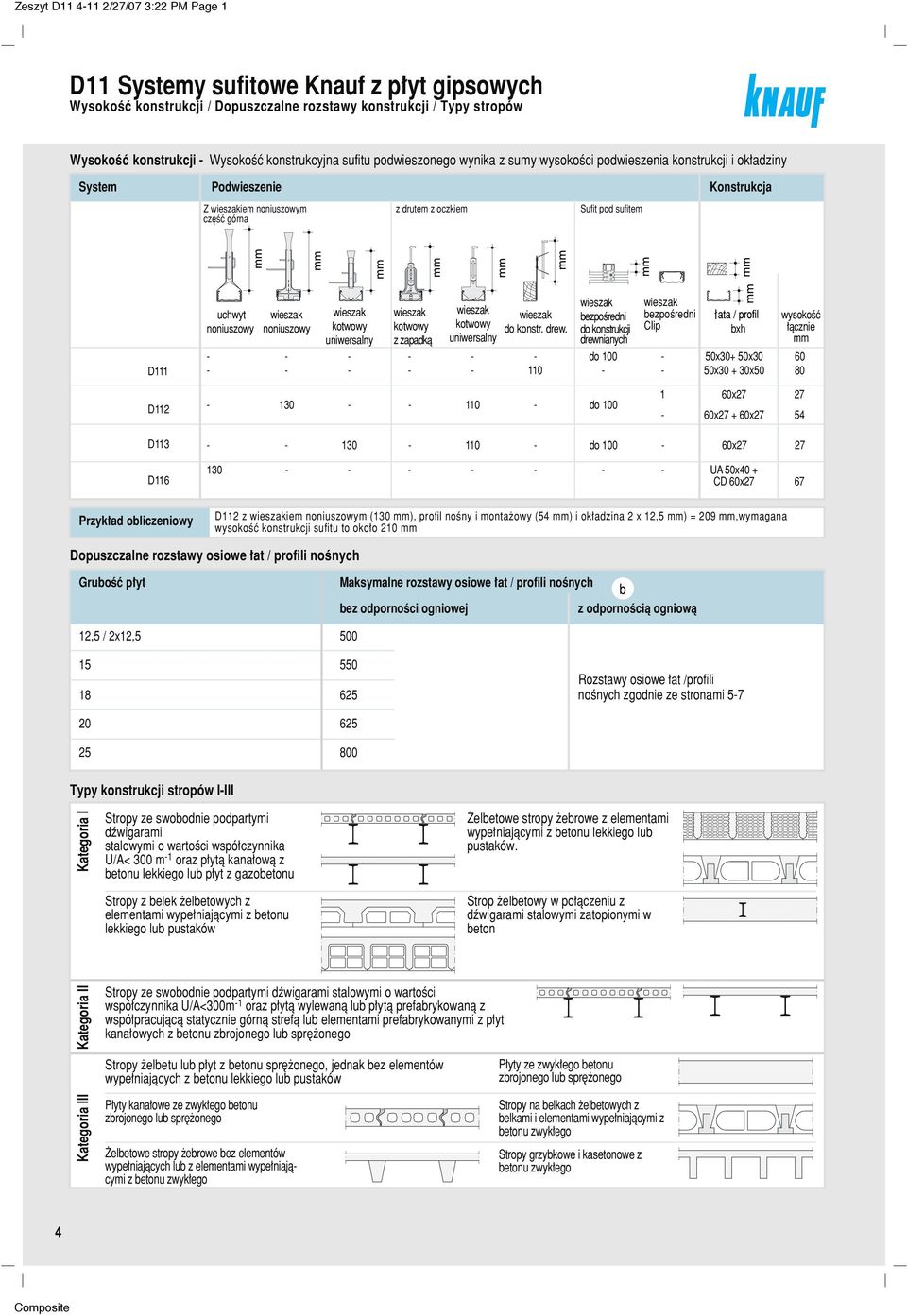

4 Zeszyt D /27/07 3:22 PM Page 1 D11 Systemy sufitowe Knauf z p yt gipsowych WysokoÊç konstrukcji / Dopuszczalne rozstawy konstrukcji / Typy stropów WysokoÊç konstrukcji - WysokoÊç konstrukcyjna sufitu podwieszonego wynika z sumy wysokoêci podwieszenia konstrukcji i ok adziny System Podwieszenie Konstrukcja Z wieszakiem noniuszowym cz Êç górna z drutem z oczkiem Sufit pod sufitem D111 wieszak wieszak uchwyt wieszak wieszak wieszak wieszak wieszak bezpoêredni bezpoêredni wysokoêç noniuszowy noniuszowy kotwowy kotwowy kotwowy do konstr. drew. do konstrukcji Clip bxh àcznie uniwersalny z zapadkà uniwersalny drewnianych mm do x30+ 50x x x50 80 D do x x x27 54 D113 D do x UA 50x40 + CD 60x27 67 Przyk ad obliczeniowy D112 z wieszakiem noniuszowym (130 mm), profil noêny i monta owy (54 mm) i ok adzina 2 x 12,5 mm) = 209 mm,wymagana wysokoêç konstrukcji sufitu to oko o 210 mm Dopuszczalne rozstawy osiowe at / profili noênych GruboÊç p yt Maksymalne rozstawy osiowe at / profili noênych b bez odpornoêci ogniowej z odpornoêcià ogniowà 12,5 / 2x12, Rozstawy osiowe at /profili noênych zgodnie ze stronami Typy konstrukcji stropów I-III Kategoria I Stropy ze swobodnie podpartymi dêwigarami stalowymi o wartoêci wspó czynnika U/A< 300 m -1 oraz p ytà kana owà z betonu lekkiego lub p yt z gazobetonu elbetowe stropy ebrowe z elementami wype niajàcymi z betonu lekkiego lub pustaków. Stropy z belek elbetowych z elementami wype niajàcymi z betonu lekkiego lub pustaków Strop elbetowy w po àczeniu z dêwigarami stalowymi zatopionymi w beton Kategoria II Stropy ze swobodnie podpartymi dêwigarami stalowymi o wartoêci wspó czynnika U/A<300m -1 oraz p ytà wylewanà lub p ytà prefabrykowanà z wspó pracujàcà statycznie górnà strefà lub elementami prefabrykowanymi z p yt kana owych z betonu zbrojonego lub spr onego Stropy elbetu lub p yt z betonu spr onego, jednak bez elementów wype niajàcych z betonu lekkiego lub pustaków P yty ze zwyk ego betonu zbrojonego lub spr onego Kategoria III P yty kana owe ze zwyk ego betonu zbrojonego lub spr onego elbetowe stropy ebrowe bez elementów wype niajàcych lub z elementami wype niajàcymi z betonu zwyk ego Stropy na belkach elbetowych z belkami i elementami wype niajàcymi z betonu zwyk ego Stropy grzybkowe i kasetonowe z betonu zwyk ego 4

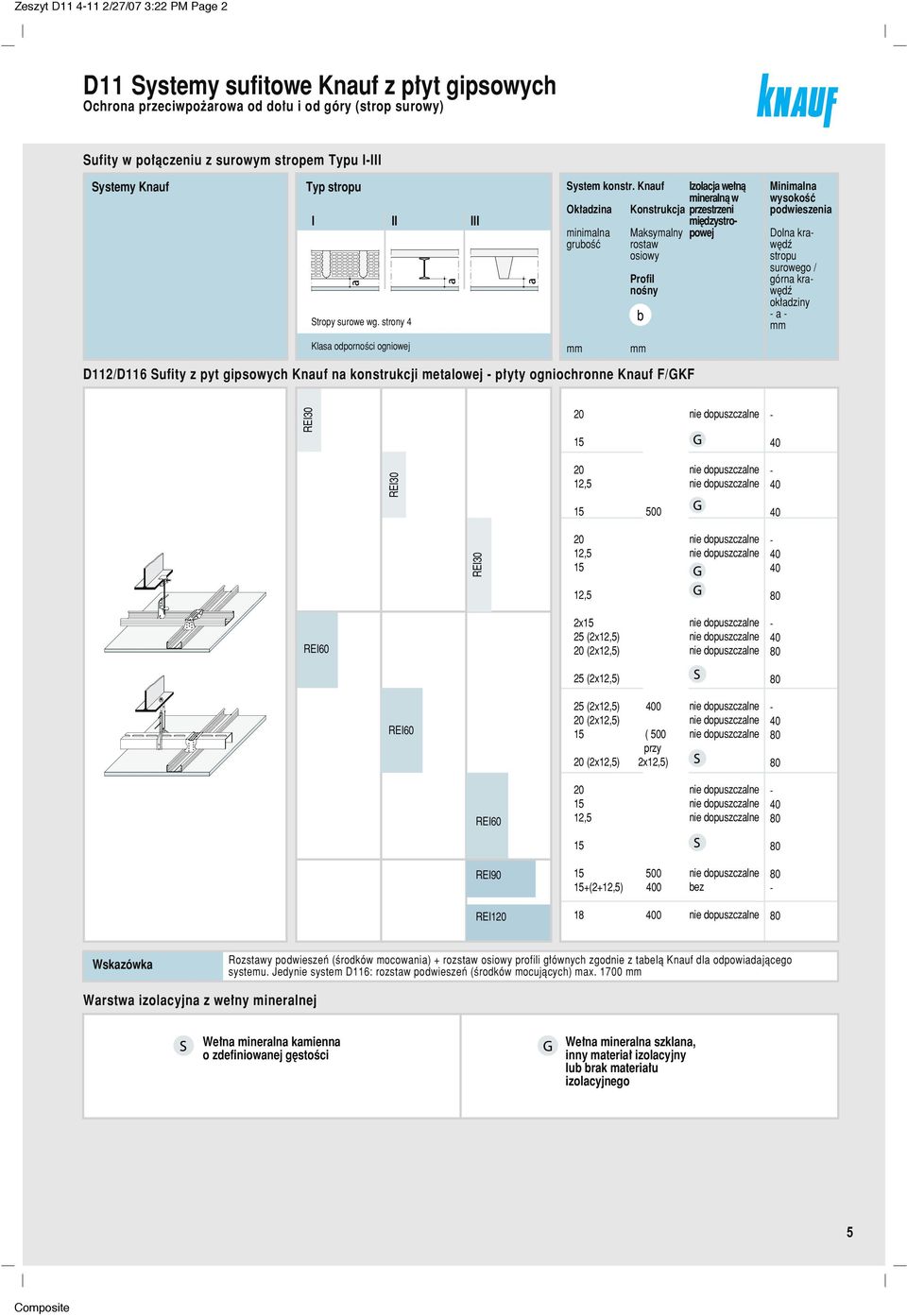

5 Zeszyt D /27/07 3:22 PM Page 2 D11 Systemy sufitowe Knauf z p yt gipsowych Ochrona przeciwpo arowa od do u i od góry (strop surowy) Sufity w po àczeniu z surowym stropem Typu I-III Systemy Knauf Typ stropu System konstr. Knauf I II III Stropy surowe wg. strony 4 Klasa odpornoêci ogniowej Ok adzina minimalna gruboêç Konstrukcja Maksymalny rostaw osiowy Profil noêny D112/D116 Sufity z pyt gipsowych Knauf na konstrukcji metalowej - p yty ogniochronne Knauf F/GKF mm b mm Izolacja we nà mineralnà w przestrzeni mi dzystropowej Minimalna wysokoêç podwieszenia Dolna kraw dê stropu surowego / górna kraw dê ok adziny - a - mm REI REI , REI , , REI60 2x15 25 (2x12,5) 20 (2x12,5) 25 (2x12,5) REI60 25 (2x12,5) (2x12,5) 15 ( 500 przy 20 (2x12,5) 2x12,5) REI , REI (2+12,5) 400 bez 80 - REI Wskazówka Rozstawy podwieszeƒ (Êrodków mocowania) + rozstaw osiowy profili g ównych zgodnie z tabelà Knauf dla odpowiadajàcego systemu. Jedynie system D116: rozstaw podwieszeƒ (Êrodków mocujàcych) max mm Warstwa izolacyjna z we ny mineralnej We na mineralna kamienna o zdefiniowanej g stoêci We na mineralna szklana, inny materia izolacyjny lub brak materia u izolacyjnego 5

6 Zeszyt D /27/07 3:22 PM Page 3 D11 Systemy sufitowe Knauf z p yt gipsowych Ochrona przeciwpo arowa od do u i / lub od góry (przestrzeƒ mi dzystropowa) Samodzielne sufity podwieszone posiadajàce klas odpornoêci ogniowej od do u Przy wymaganiach po arowych od do u, obowiàzuje klasa odpornoêci ogniowej sufitu podwieszonego dla wszystkich stropów i konstrukcji le àcych powy ej (np. dach z blachà trapezowà) od góry Zapala si przestrzeƒ pomi dzy stropami. Znajdujàce si powyêej konstrukcje stropu i dachu muszà posiadaç co najmniej t samà klas odpornoêci ogniowej. Klasa odpornoêci ogniowej przy wymaganiach po arowych od do u od góry Konstrukcja systemowa Knauf Ok adzina konstrukcja Warstwa izolacyjna rozstaw osiowy Rodzaj min. gruboêç at/profili noênych mm mm min. min. gruboêç g stoêç mm kg/m 3 Wype nienie przestrzeni mi dzystropowej we nà mineralnà D111 Sufit z p yt gipsowych Knauf na konstrukcji drewnianej EI30 P yty ogniochronne F/GKF 2x12, dopuszczalne EI60 D112 Sufit z p yt gipsowych Knauf na konstrukcji metalowej EI30 2x12,5 500 EI60 EI90 P yty ogniochronne F/GKF x dopuszczalne D113 Sufit z p yt gipsowych Knauf na jednopoziomowej konstrukcji metalowej EI30 EI30 EI30 EI30 P yty ogniochronne F/GKF x12,5 2x12,5 500 we na mineralna S dopuszczalne przy odpornoêci ogniowej - wieszak noniuszowy EI60 EI EI30 EI30 P yty ogniochronne F/GKF 2x12,5 500 dopuszczalne àcznik uniwersalny Sufit pod sufitem EI30 EI60 EI90 Samodzielny sufit podwieszony posiadajàcy klas odpornoêci ogniowej od do u D112, D116 + Sufit widoczny (np. sufit akustyczny) 0,15kN/m 2 Warstwa izolacyjna z we ny mineralnej 6 We na mineralna kamienna o zdefiniowanej g stoêci

7 Zeszyt D /27/07 3:22 PM Page 4 D11 Systemy sufitowe Knauf z p yt gipsowych Ochrona przeciwpo arowa od do u i / lub od góry (przestrzeƒ mi dzystropowa) Samodzielne sufity podwieszone posiadajàce klas odpornoêci ogniowej od do u Przy wymaganiach po arowych od do u, obowiàzuje klasa odpornoêci ogniowej sufitu podwieszonego dla wszystkich stropów i konstrukcji le àcych powy ej (np. dach z blachà trapezowà) od góry Zapala si przestrzeƒ pomi dzy stropami. Znajdujàce si powyêej konstrukcje stropu i dachu muszà posiadaç co najmniej t samà klas odpornoêci ogniowej. Klasa odpornoêci ogniowej przy wymaganiach po arowych od do u od góry Konstrukcja systemowa Knauf Ok adzina konstrukcja Warstwa izolacyjna rozstaw osiowy Rodzaj min. gruboêç at/profili noênych mm mm min. min. gruboêç g stoêç mm kg/m 3 Wype nienie przestrzeni mi dzystropowej we nà mineralnà D116 Sufity z p yt gipsowych Knauf na konstrukcji metalowej UA/CD EI 30 P yty ogniochronne F/GKF 2x12,5 500 dopuszczalne EI 30 P yty ogniochronne F/GKF P yty ogniochronne F/GKF, 12.5 zak ad na profil CD 70 mm dopuszczalne EI 30 EI 30 P yty ogniochronne F/GKF 2x12,5 400 P yty ogniochronne F/GKF, 12.5 zak ad na profil CD 70 mm dopuszczalne REI90 P yty ogniochronne F/GKF 2x dopuszczalne R EI90 R EI90 P yty ogniochronne F/GKF 2x We na mineralna we na mineralna szerokoêci 150 mm na profilu UA dopuszczalne Warstwa izolacyjna z we ny mineralnej We na mineralna kamienna o zdefiniowanej g stoêci 7

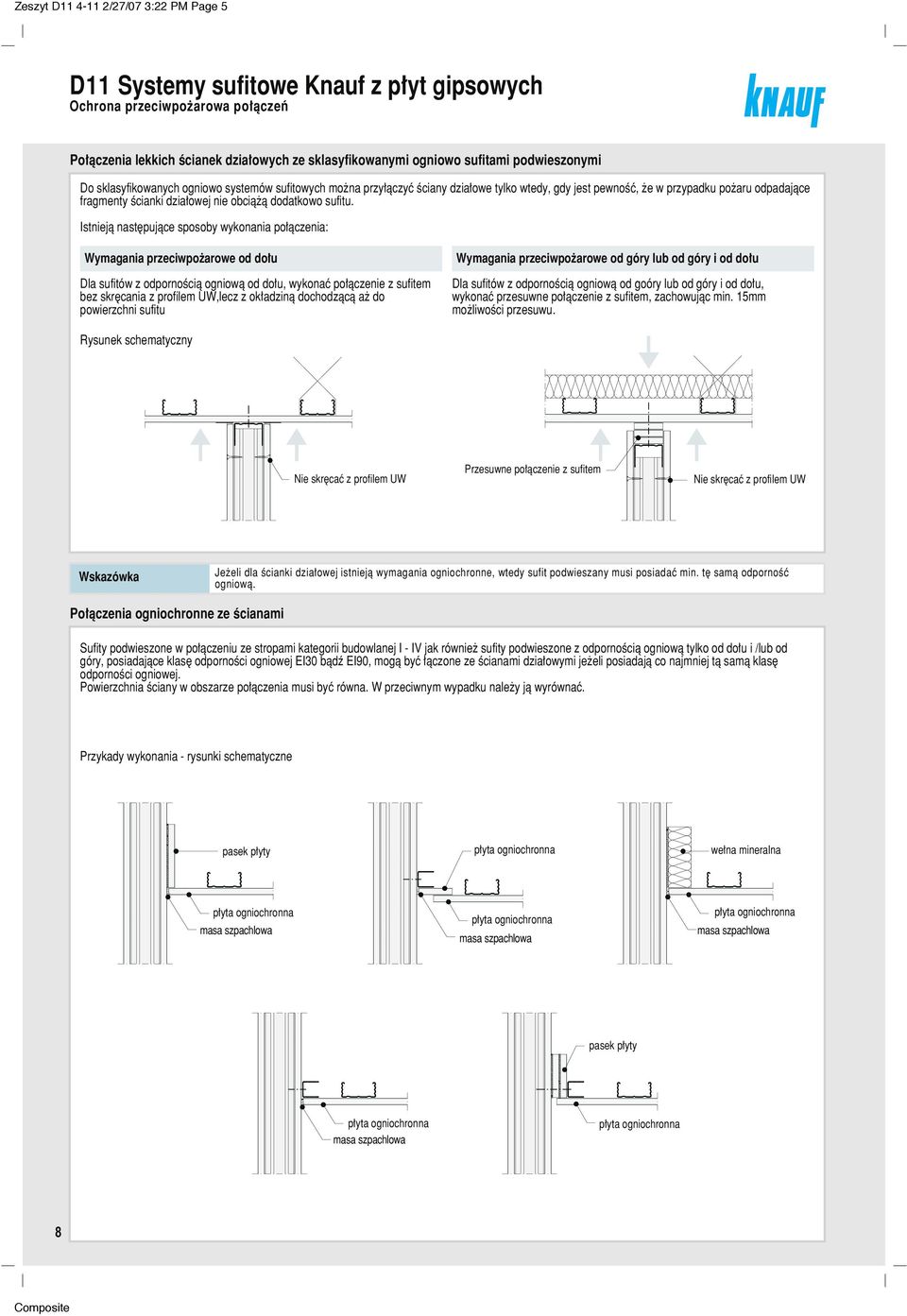

8 Zeszyt D /27/07 3:22 PM Page 5 D11 Systemy sufitowe Knauf z p yt gipsowych Ochrona przeciwpo arowa po àczeƒ Po àczenia lekkich Êcianek dzia owych ze sklasyfikowanymi ogniowo sufitami podwieszonymi Do sklasyfikowanych ogniowo systemów sufitowych mo na przy àczyç Êciany dzia owe tylko wtedy, gdy jest pewnoêç, e w przypadku po aru odpadajàce fragmenty Êcianki dzia owej nie obcià à dodatkowo sufitu. Istniejà nast pujàce sposoby wykonania po àczenia: Wymagania przeciwpo arowe od do u Dla sufitów z odpornoêcià ogniowà od do u, wykonaç po àczenie z sufitem bez skr cania z profilem UW,lecz z ok adzinà dochodzàcà a do powierzchni sufitu Wymagania przeciwpo arowe od góry lub od góry i od do u Dla sufitów z odpornoêcià ogniowà od goóry lub od góry i od do u, wykonaç przesuwne po àczenie z sufitem, zachowujàc min. 15mm mo liwoêci przesuwu. Rysunek schematyczny Nie skr caç z profilem UW Przesuwne po àczenie z sufitem Nie skr caç z profilem UW Wskazówka Je eli dla Êcianki dzia owej istniejà wymagania ogniochronne, wtedy sufit podwieszany musi posiadaç min. t samà odpornoêç ogniowà. Po àczenia ogniochronne ze Êcianami Sufity podwieszone w po àczeniu ze stropami kategorii budowlanej I - IV jak równie sufity podwieszone z odpornoêcià ogniowà tylko od do u i /lub od góry, posiadajàce klas odpornoêci ogniowej EI30 bàdê EI90, mogà byç àczone ze Êcianami dzia owymi je eli posiadajà co najmniej tà samà klas odpornoêci ogniowej. Powierzchnia Êciany w obszarze po àczenia musi byç równa. W przeciwnym wypadku nale y jà wyrównaç. Przykady wykonania - rysunki schematyczne pasek p yty p yta ogniochronna we na mineralna p yta ogniochronna masa szpachlowa p yta ogniochronna masa szpachlowa p yta ogniochronna masa szpachlowa pasek p yty p yta ogniochronna masa szpachlowa p yta ogniochronna 8

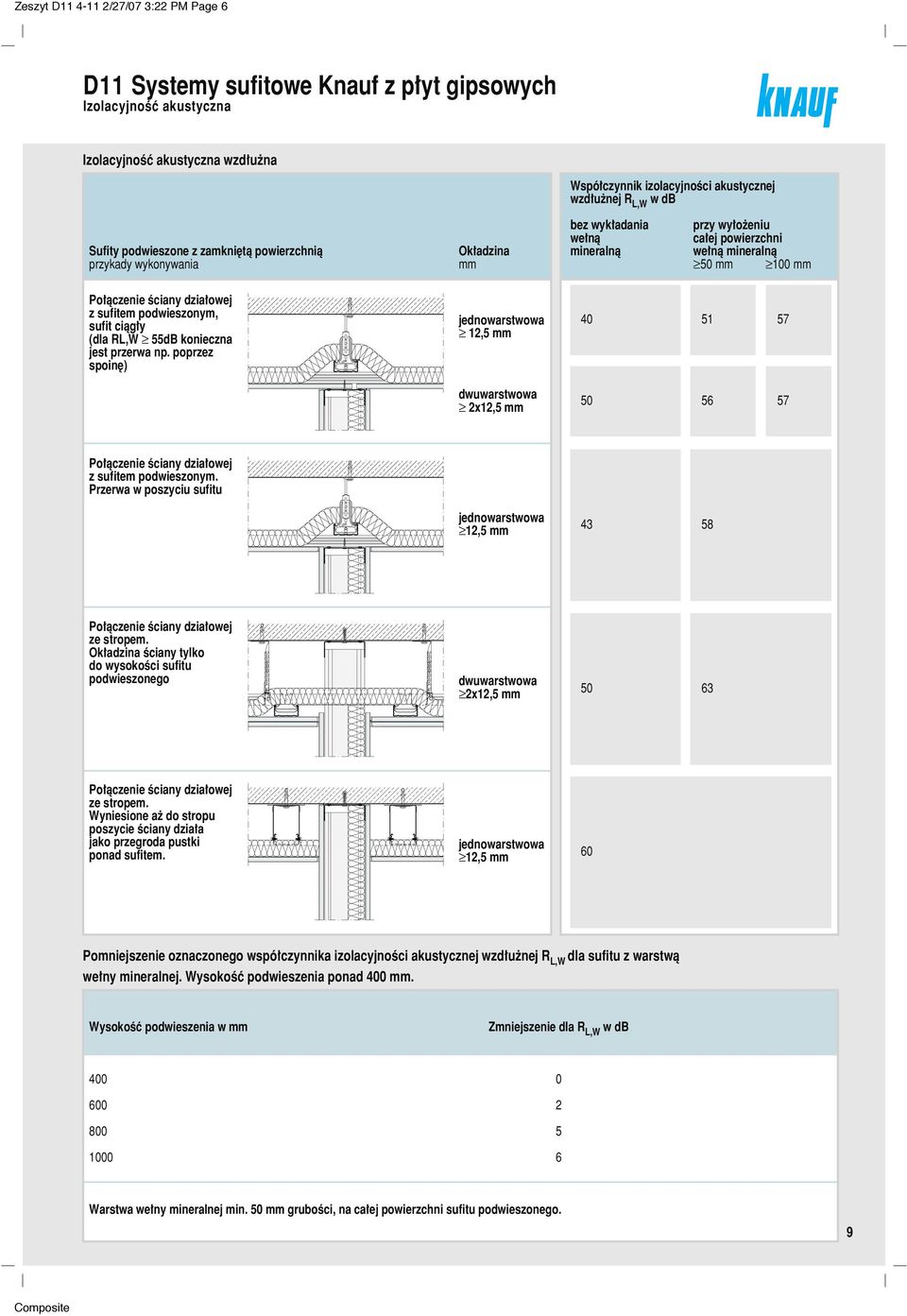

9 Zeszyt D /27/07 3:22 PM Page 6 D11 Systemy sufitowe Knauf z p yt gipsowych IzolacyjnoÊç akustyczna IzolacyjnoÊç akustyczna wzd u na Wspó czynnik izolacyjnoêci akustycznej wzd u nej R L,W w db Sufity podwieszone z zamkni tà powierzchnià przykady wykonywania Ok adzina mm bez wyk adania we nà mineralnà przy wy o eniu ca ej powierzchni we nà mineralnà 50 mm 100 mm Po àczenie Êciany dzia owej z sufitem podwieszonym, sufit ciàg y (dla RL,W 55dB konieczna jest przerwa np. poprzez spoin ) jednowarstwowa 12,5 mm dwuwarstwowa 2x12,5 mm Po àczenie Êciany dzia owej z sufitem podwieszonym. Przerwa w poszyciu sufitu jednowarstwowa 12,5 mm Po àczenie Êciany dzia owej ze stropem. Ok adzina Êciany tylko do wysokoêci sufitu podwieszonego dwuwarstwowa 2x12,5 mm Po àczenie Êciany dzia owej ze stropem. Wyniesione a do stropu poszycie Êciany dzia a jako przegroda pustki ponad sufitem. jednowarstwowa 12,5 mm 60 Pomniejszenie oznaczonego wspó czynnika izolacyjnoêci akustycznej wzd u nej R L,W dla sufitu z warstwà we ny mineralnej. WysokoÊç podwieszenia ponad 400 mm. WysokoÊç podwieszenia w mm Zmniejszenie dla R L,W w db Warstwa we ny mineralnej min. 50 mm gruboêci, na ca ej powierzchni sufitu podwieszonego. 9

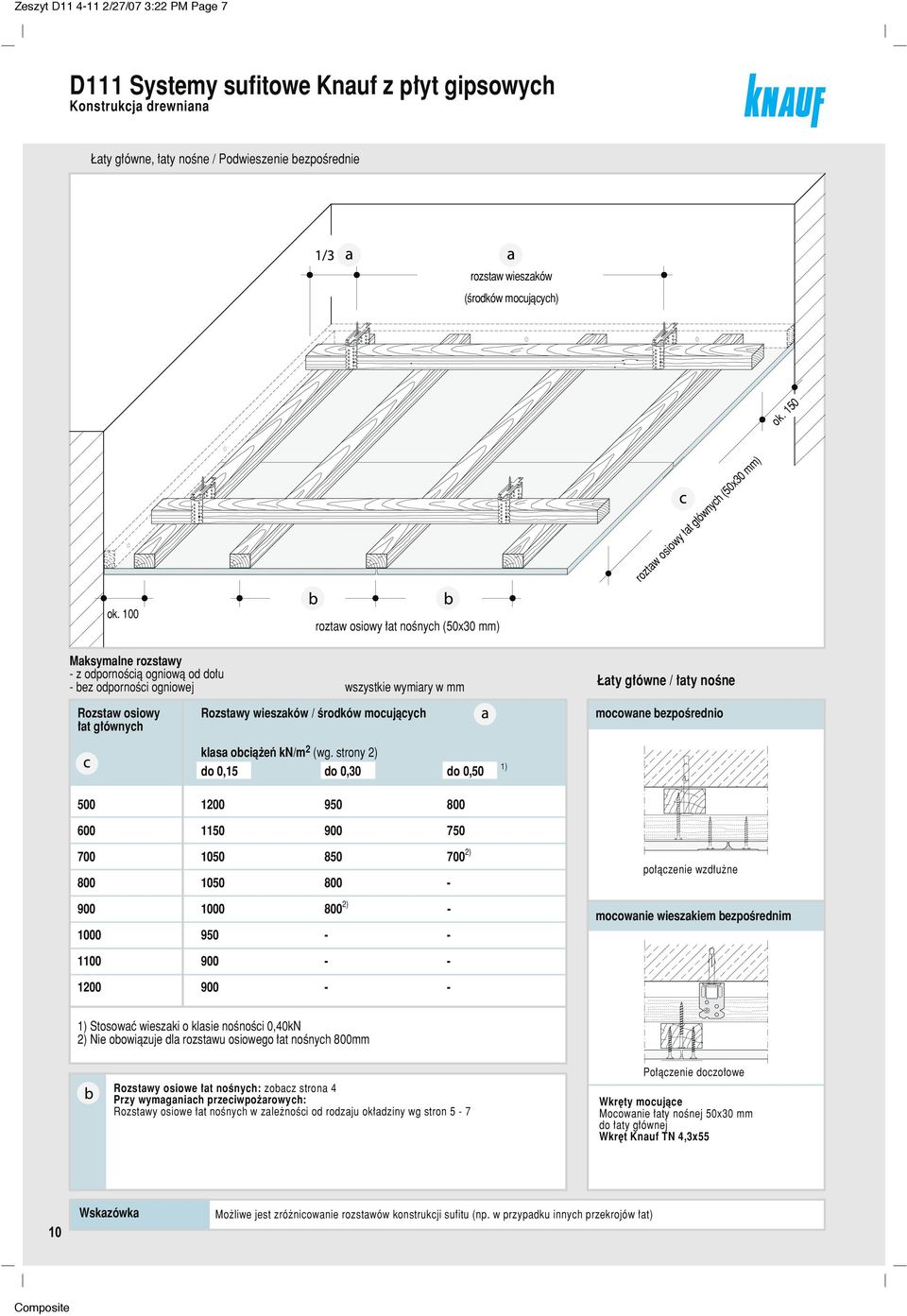

10 Zeszyt D /27/07 3:22 PM Page 7 D111 Systemy sufitowe Knauf z p yt gipsowych Konstrukcja drewniana aty g ówne, aty noêne / Podwieszenie bezpoêrednie rozstaw wieszaków (Êrodków mocujàcych) 150 ok. roztaw osiowy at g ównych (50x30 mm) ok. 100 roztaw osiowy at noênych (50x30 mm) Maksymalne rozstawy - z odpornoêcià ogniowà od do u - bez odpornoêci ogniowej wszystkie wymiary w mm aty g ówne / aty noêne Rozstaw osiowy at g ównych Rozstawy wieszaków / Êrodków mocujàcych klasa obcià eƒ kn/m 2 (wg. strony 2) do 0,15 do 0,30 do 0,50 1) mocowane bezpoêrednio ) ) po àczenie wzd u ne mocowanie wieszakiem bezpoêrednim ) Stosowaç wieszaki o klasie noênoêci 0,40kN 2) Nie obowiàzuje dla rozstawu osiowego at noênych 800mm Rozstawy osiowe at noênych: zobacz strona 4 Przy wymaganiach przeciwpo arowych: Rozstawy osiowe at noênych w zale noêci od rodzaju ok adziny wg stron 5-7 Po àczenie doczo owe Wkr ty mocujàce Mocowanie aty noênej 50x30 mm do aty g ównej Wkr t Knauf TN 4,3x55 10 Wskazówka Mo liwe jest zró nicowanie rozstawów konstrukcji sufitu (np. w przypadku innych przekrojów at)

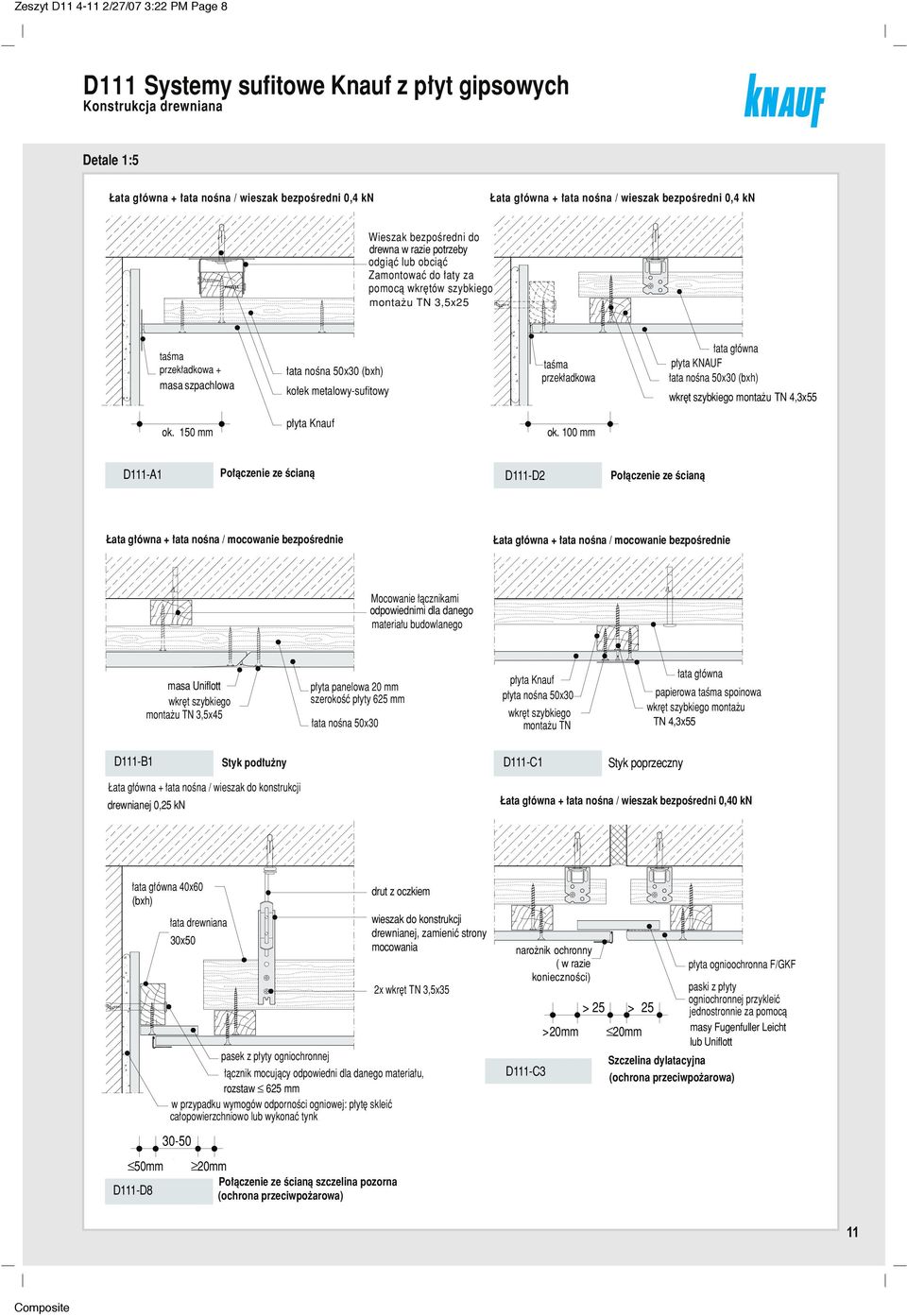

11 Zeszyt D /27/07 3:22 PM Page 8 D111 Systemy sufitowe Knauf z p yt gipsowych Konstrukcja drewniana Detale 1:5 ata g ówna + ata noêna / wieszak bezpoêredni 0,4 kn ata g ówna + ata noêna / wieszak bezpoêredni 0,4 kn Wieszak bezpoêredni do drewna w razie potrzeby odgiàç lub obciàç Zamontowaç do aty za pomocà wkr tów szybkiego monta u TN 3,5x25 taêma przek adkowa + masa szpachlowa ata noêna 50x30 (bxh) ko ek metalowy-sufitowy taêma przek adkowa ata g ówna p yta KNAUF ata noêna 50x30 (bxh) wkr t szybkiego monta u TN 4,3x55 ok. 150 mm ok. 100 mm D111-A1 Po àczenie ze Êcianà D111-D2 Po àczenie ze Êcianà ata g ówna + ata noêna / mocowanie bezpoêrednie ata g ówna + ata noêna / mocowanie bezpoêrednie Mocowanie àcznikami odpowiednimi dla danego materia u budowlanego masa Uniflott wkr t szybkiego monta u TN 3,5x45 p yta panelowa 20 mm szerokoêç p yty 625 mm ata noêna 50x30 p yta noêna 50x30 wkr t szybkiego monta u TN ata g ówna papierowa taêma spoinowa wkr t szybkiego monta u TN 4,3x55 D111-B1 Styk pod u ny D111-C1 Styk poprzeczny ata g ówna + ata noêna / wieszak do konstrukcji drewnianej 0,25 kn ata g ówna + ata noêna / wieszak bezpoêredni 0,40 kn ata g ówna 40x60 (bxh) ata drewniana 30x50 2x wkr t TN 3,5x35 pasek z p yty ogniochronnej àcznik mocujàcy odpowiedni dla danego materia u, rozstaw 625 mm w przypadku wymogów odpornoêci ogniowej: p yt skleiç ca opowierzchniowo lub wykonaç tynk mm! 20 20mm Po àczenie ze Êcianà szczelina pozorna D111-D8 (ochrona przeciwpo arowa) drut z oczkiem wieszak do konstrukcji drewnianej, zamieniç strony mocowania naro nik ochronny ( w razie koniecznoêci) >25 > 25 p yta ognioochronna F/GKF paski z p yty ogniochronnej przykleiç jednostronnie za pomocà >20mm 20mm masy Fugenfuller Leicht lub Uniflott Szczelina dylatacyjna D111-C3 (ochrona przeciwpo arowa) 11

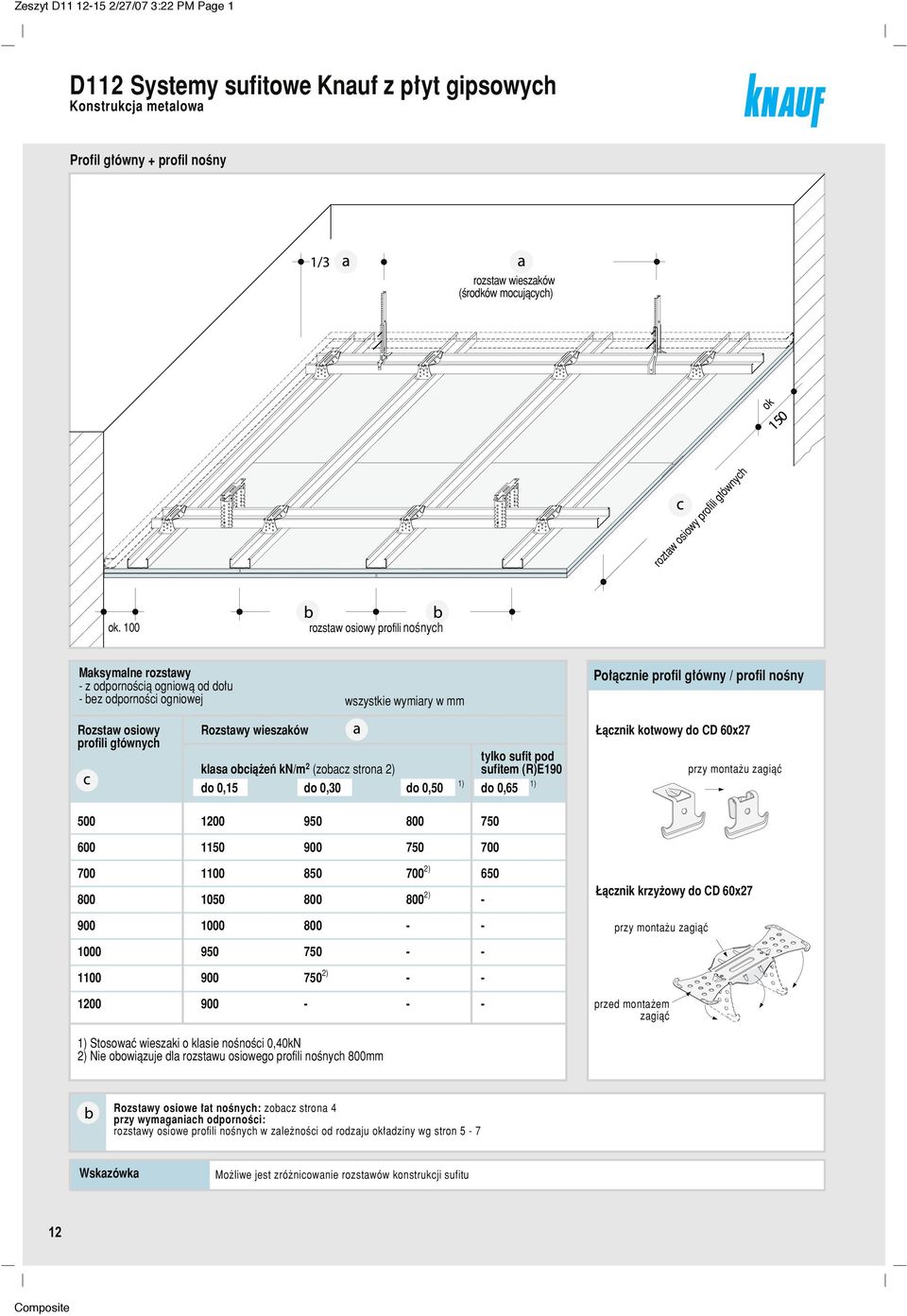

12 Zeszyt D /27/07 3:22 PM Page 1 D112 Systemy sufitowe Knauf z p yt gipsowych Konstrukcja metalowa Profil g ówny + profil noêny rozstaw wieszaków (Êrodków mocujàcych) ok roztaw osiowy profili g ównych ok. 100 rozstaw osiowy profili noênych Maksymalne rozstawy - z odpornoêcià ogniowà od do u - bez odpornoêci ogniowej wszystkie wymiary w mm Po àcznie profil g ówny / profil noêny Rozstaw osiowy profili g ównych Rozstawy wieszaków klasa obcià eƒ kn/m 2 (zobacz strona 2) do 0,15 do 0,30 do 0,50 1) tylko sufit pod sufitem (R)E190 1) do 0,65 àcznik kotwowy do CD 60x27 przy monta u zagiàç ) ) àcznik krzy owy do CD 60x27 przy monta u zagiàç ) przed monta em zagiàç 1) Stosowaç wieszaki o klasie noênoêci 0,40kN 2) Nie obowiàzuje dla rozstawu osiowego profili noênych 800mm Rozstawy osiowe at noênych: zobacz strona 4 przy wymaganiach odpornoêci: rozstawy osiowe profili noênych w zale noêci od rodzaju ok adziny wg stron 5-7 Wskazówka Mo liwe jest zró nicowanie rozstawów konstrukcji sufitu 12

13 Zeszyt D /27/07 3:22 PM Page 2 D112 Systemy sufitowe Knauf z p yt gipsowych Konstrukcja metalowa Wieszak bezpoêredni Profil g ówny / profil noêny Podwieszone np. za pomocà wieszaka noniuszowego 0,40kN Profil g ówny / profil noêny Styk pod u ny Styk poprzeczny Styk poprzeczny Styk pod u ny Inne mo liwoêci podwieszania: wieszak kotwowy z zapadkà (0,25kN) wieszak kotwowy uniwersalny - z drutem z oczkiem (0,25kN) uchwyt noniuszowy (0,40kN) - z górnà cz Êcià wieszaka noniuszowego (0,40kN) Detale 1:5 Profil g ówny + profil noêny / wieszak bezpoêredni (0,40 kn) Profil g ówny + profil noêny / wieszak bezpoêredni (0,40 kn) taêma przek adowa+ masa szpachlowa ok. 150 mm wieszak bezpoêredni zamocowaç do profilu g ównego wkr tem LN 3.5x9mm profil UD taêma przek adkowa+ masa szpachlowa ok. 100 mm àcznik krzy owylub àcznik kotwowy D112-A2 Po àczenie ze Êcianà D112-D2 Po àczenie ze Êcianà Profil g ówny + profil noêny / wieszak bezpoêredni (0,40 kn) Profil g ówny + profil noêny / wieszak bezpoêredni (0,40 kn) ko ek metalowy sufitowy wieszak bezpoêredni do CD 60x27 wkr t LN 3,5x9 profil g ówny CD 60x27 àcznik krzy owy lub kotwowy taêma spoinowa profil g ówny CD 60x27 wkr t szybkiego monta u TN masa Uniflott D112-C2 Poprzeczny styk p yt z wieszakiem bezpoêrednim D112-B2 Pod u ny styk p yt z wieszakiem bezpoêrednim 13

14 Zeszyt D /27/07 3:22 PM Page 3 D112 Systemy sufitowe Knauf z p yt gipsowych Konstrukcja metalowa Detale 1:5 ok. 150 mm rozstaw osiowy profili g ównych zatyczka do noniusza dolna cz Êç wieszaka noniuszowego 0,40 kn do CD 60x27 àcznik krzy owy lub àcznik kotwowy do CD 60x27 profil g ówny CD 60x27 rozstaw osiowy wieszaków górna cz Êç wieszaka noniuszowego zatyczka do noniusza dolna cz Êç wieszaka noniuszowego 0,40 kn do CD 60x27 naro nik ochronny (w razie koniecznoêci) profil UD 28x27 lub kàtownik 30x30 àcznik mocujàcy odpowiedni do danego pod o a rozstaw 500m m profil UD28x27 lub kàtownik 30x30 masa szpachlowa + taêma przek adkowa w przypadku wymogów odpornoêci ogniowej: w strefie po àczenia nakleiç p yt na ca ej powierzchni lub wykonaç tynk. 100 mm D112-A3 Po àczenie ze Êcianà ze szczelinà pozornà D112-D3 Po àczenie ze Êcianà Profil g ówny + profil noêny / wieszak kotwowy z zapadkà 0,25 kn drut z oczkiem wieszak kotwowy z zapadkà ko ek metalowy sufitow y àcznik krzy owy lub àcznik kotwowy àcznik krzy owy lub àcznik kotwowy wieszak kotwowy z zapadkà drut z oczkiem profil g ówny CD 60x27 wkr t TN papierowa taêma spoinowa wkr t TN D112-B4 Styk pod u ny D112-C4 Styk poprzeczny Profil g ówny + profil noêny / uchwyt noniuszowy 0,40 kn wieszak noniuszowy cz Êç górna uchwyt noniuszowy do CD 60x27 ko ek metalowy sufitowy àcznik krzy owy lub àcznik kotwowy wieszak noniuszowy cz Êç górna uchwyt noniuszowy do CD 60x27 profil g ówny CD 60x27 àcznik krzy owy lub àcznik kotwowy ko ek metalowy sufitowy zatyczka do noniusza profil g ówny CD 60x27 wkr t TN wkr t TN D112-B1 Styk pod u ny D112-C1 Styk poprzeczny 14

15 Zeszyt D /27/07 3:22 PM Page 4 D112 Systemy sufitowe Knauf z p yt gipsowych Konstrukcja metalowa Detale 1:5 zatyczka do noniusza dolna cz Êç wieszaka noniuszowego 0,40kN górna cz Êç wieszaka noniuszowego zatyczka do noniusza àcznik krzy owy lub àcznik kotwowy profil g ówny CD 60x27 górna cz Êç wieszaka noniuszowego 0,40kN do CD 60x27 àcznik kotwowy p yta F/GKF pasek z p yty F/GKF naro nik ochronny 23x15 lub masa szpachlowa + taêma przek adkowa p yta F/GKF papierowa taêma spoinowa p yta z frezowaniem V D112-A5 Przesuwne po àczenie ze Êcianà (EI30) D112-D5 Przesuwne po àczenie ze Êcianà (EI30) Profil g ówny + profil noêny / wieszak bezpoêredni 0,40 kn paski p yt F/GKF skleiç jednostronnie masà Fugenfüller Leicht lub masà Uniflott naro nik ochronny (w razie koniecznoêci) >20 wieszak bezpoêredni do CD 60x27 po àczyç z profilem g ównym wkr tami LN 3,5x9 mm p yta F/GKF D112-C3 Szczelina dylatacyjna Profil g ówny + profil noêny / wieszak noniuszowy 0,40 kn górna cz Êç wieszaka noniuszowego zatyczka do noniusza dolna cz Êç wieszaka noniuszowego profil g ówny CD 60x27 ko ek metalowy - sufitowy àcznik krzy owy lub àcznik kotwowy blacha odprowadzajàca uziemienie p yta ekranujàca LaVita 12,5mm wkr t TN blacha uziemniajàca strona przewodzàca p yta ekranujàca LaVita D112-B3 Styk pod u ny P yta ekranujàca LaVIta Zobacz zeszyt techniczny K736 15

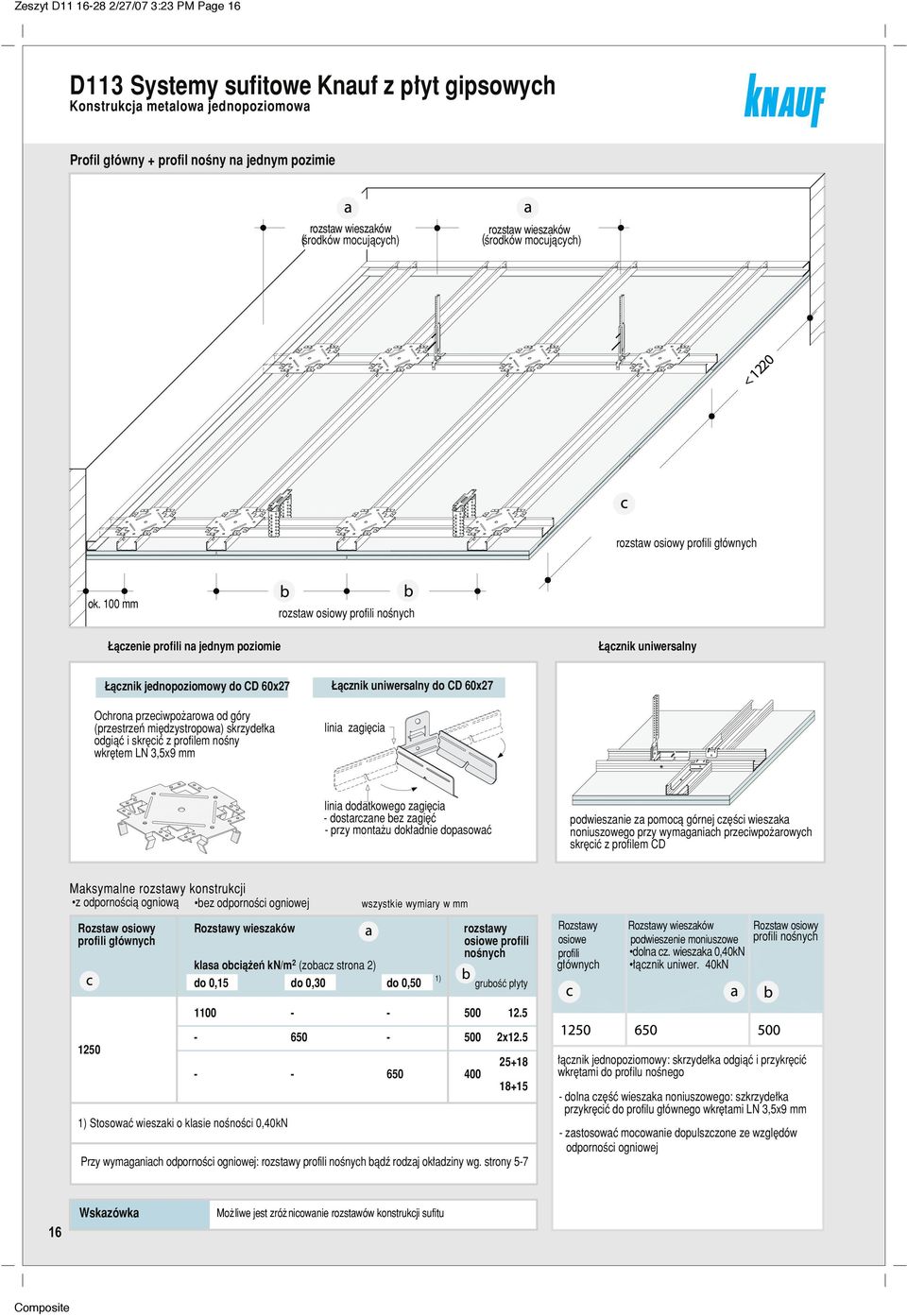

16 Zeszyt D /27/07 3:23 PM Page 16 D113 Systemy sufitowe Knauf z p yt gipsowych Konstrukcja metalowa jednopoziomowa Profil g ówny + profil noêny na jednym pozimie rozstaw wieszaków rozstaw wieszaków ( Êrodków mocujàcych) ( Êrodków mocujàcych) rozstaw osiowy profili g ównych ok. 100 mm rozstaw osiowy profili noênych àczenie profili na jednym poziomie àcznik uniwersalny àcznik jednopoziomowy do CD 60x27 Ochrona przeciwpo arowa od góry (przestrzeƒ mi dzystropowa) skrzyde ka odgiàç i skr ciç z profilem noêny wkr tem LN 3,5x9 mm àcznik uniwersalny do CD 60x27 linia zagi cia linia dodatkowego zagi cia - dostarczane bez zagi ç - przy monta u dok adnie dopasowaç podwieszanie za pomocà górnej cz Êci wieszaka noniuszowego przy wymaganiach przeciwpo arowych skr ciç z profilem CD Maksymalne rozstawy konstrukcji z odpornoêcià ogniowà bez odpornoêci ogniowej wszystkie wymiary w mm Rozstaw osiowy Rozstawy wieszaków rozstawy profili g ównych klasa obcià eƒ kn/m 2 (zobacz strona 2) do 0,15 do 0,30 do 0,50 1) osiowe profili noênych gruboêç p yty Rozstawy osiowe profili g ównych Rozstawy wieszaków podwieszenie moniuszowe dolna cz. wieszaka 0,40kN àcznik uniwer. 40kN Rozstaw osiowy profili noênych x ) Stosowaç wieszaki o klasie noênoêci 0,40kN Przy wymaganiach odpornoêci ogniowej: rozstawy profili noênych bàdê rodzaj ok adziny wg. strony 5-7 àcznik jednopoziomowy: skrzyde ka odgiàç i przykr ciç wkr tami do profilu noênego - dolna cz Êç wieszaka noniuszowego: szkrzyde ka przykr ciç do profilu g ównego wkr tami LN 3,5x9 mm - zastosowaç mocowanie dopulszczone ze wzgl dów odpornoêci ogniowej 16 Wskazówka Mo liwe jest zró nicowanie rozstawów konstrukcji sufitu

17 Zeszyt D /27/07 3:23 PM Page 17 D113 Systemy sufitowe Knauf z p yt gipsowych Konstrukcja metalowa Wieszak bezpoêredni Profil g ówny / profil noêny na jednym poziomie Podwieszone np. za pomocà wieszaka noniuszowego 0,40kN Profil g ówny / profil noêny na jednym poziomie Styk poprzeczny Styk poprzeczny Styk pod u ny inne mo liwoêci podwieszenia wieszak kotwowy z zapadkà 0,25kN àcznik uniwersalny jako podwieszenie z górnà cz Êcià wieszaka noniuszowego 0,40kN Styk poprzeczny wieszak kombinowany: - z drutem z oczkiem 0,25kN - z górnà cz scià wieszaka noniuszowego 0,40kN Detale 1:5 < 1220 mm do osi profilu g ównego<1220 mm, d ugoêç 1190 mm profil UD 28x27 àcznik jednopoziomowy do CD 60x27 D113-A3 naro nik ochronny 23x15 (w razie koniecznoêci) àcznik mocujàcy odpowiedni do danego pod o a, rozstaw 500mm Wieszak bezpoêredni 0,40 kn Po àczenie ze Êcianà ze szczelinà pozornà ko ek metalowy - sufitowy D113-D1 ok. 100 mm profil g ówny CD 60x27 masa szpachlowa + taêma przek adkowa w przypadku wymogów odpornoêci ogniowej: w strefie po àczenia nakleiç p yt na ca ej powierzchni lub wykonaç tynk Wieszak bezpoêredni 0,40 kn Po àczenie ze Êcianà Styk poprzeczny profil g ówny CD 60x27 masa Uniflott wkr t TN, àcznik jednopoziomowy do CD 60x27 wkr t TN wieszak bezpoêredni d. 125 mm do CD 60x27 ramiona zale nie od potrzeby zagiàç lub obciàç profil g ówny CD 60x27 wkr t LN 3,5x9 mm àcznik jednopoziomowy do CD 60x27 taêma spoinowa D113-B2 Styk pod u ny D113-C2 Styk poprzeczny Wieszak kotwowy z zapadkà 0,25 kn ko ek metalowy - sufitowy masa Uniflott D113-B1 drut z oczkiem wieszak kotwowy z zapadkà profil g ówny CD 60x27 Pod u ny styk p yty pasek p yty F/GKFprzykleiç jednostronnie masà Fugenfuller Leicht lub Uniflot D113-C4 naro nik ochronny (w razie koniecznoêci) >25 >25 >25 Szczelina dylatacyjna >20 profil g ówny CD 60x27 àcznik uniwersalny CD 60x27 CD 60x27 ciàg y p yta F/GKF 17

18 Zeszyt D /27/07 3:23 PM Page 18 D112/D116 Systemy sufitowe Knauf z p yt gipsowych Sufit pod sufitem Sufit widoczny pod sufitem z odpornoêcià ogniowà Sufit z odpornoêcià ogniowà Sufit systemowy D112, D116 rozstaw wieszaków sufit widoczny (R)EI30-(R)EI90 - tylko od do u rozstaw osiowy profili g ównych Sufit widoczny 0,15 kn rozstaw osiowy profili noênych np. sufit akustyczny Knauf D127 Rozstawy osiowe sufitu z odpornoêcià ogniowà 1 Maksymalne rozstawy osiowe sufitu widocznego 2 wymiary w mm Przy konstrukcji sufitu z odpornoêcià ogniowà nale y uwzgl dniç obcià enie 2dodatkowe zawieszonego sufitu (sufit widoczny 0,15kN/m2) Rostawy osiowe Rozstawy podwieszeƒ *) Rozstawy osiowe profili g ównych klasa obcià eƒ kn/m2 profili noênych do 0.15 Rozstawy konstrukcji wynikajà z opcji odpowiedniego systemu sufitowego po uwzgl dnieniu ci aru dodatkowego **) /500 max. 333,5 Datale 1: /500 *) Mocowaç do profilu noênego sufitu z odpornoêcià ogniowà **) - przy rozstawie osiowym profili noênych 400mm (sufit z odpornoêcià ogniowà) zamocowaç na zmian do co drugiego profilu noênego sufitu z odpornoêcià ogniowà - przy rozstawie osiowym profili noênych 500mm (sufit z odpornoêcià ogniowà) zamocowaç do ka dego profilu noênego sufitu z odpornoêcià ogniowà profil g ówny CD 60x27 F/GKF górna cz Êç wieszaka noniuszowego zatyczka do noniusza uchwyt noniuszowy do CD 60x27 1. Poziom sufitu Sufit z odpornoêcià ogniowà D112, D Poziom sufitu Sufit widoczny 0,15kN/m2 wkr t uniwersalny FN D112-D112 wieszak bezpoêredni do CD 60x27 Sufit pod sufitem Alternatywne podwieszenie: Klips do monta u bezpoêredniego zobacz strona 3 Wskazówka profile g ówne sufitu widocznego uk adaç poprzecznie do profilu noênego sufitu z odpornoêcià ogniowà - na punkt podwieszenia sufitu widocznego maksymalne obcià enie 100N 18 Wskazówki z innych zeszytów technicznych D12 Systemy sufitów akustycznych

19 Zeszyt D /27/07 3:23 PM Page 19 D112/D116 Systemy sufitowe Knauf z p yt gipsowych Sufit pod sufitem Detale 1:5 D124-B2-P Styk pod u ny D124-C1-P Styk poprzeczny D124-C2-P Styk poprzeczny D124-C1-P Po àczenie ze Êcianà 19

20 Zeszyt D /27/07 3:23 PM Page 20 D116 Systemy sufitowe Knauf z p yt gipsowych Konstrukcja metalowa Profil g ówny UA i profil noêny CD podwieszony rozstaw wieszaków (Êrodków mocujàcych) rozstaw osiowy profili g ównych ok. 100 rozstaw osiowy profili noênych Maksymalne rozstawy konstrukcji z odpornoêcià ogniowà od do u bez odpornoêci ogniowej wszystkie wymiary w mm Po àczenie profili Rozstawy osiowe Rozstawy wieszaków tylko sufit profili g ównych uchwyt noniuszowy (0,40kN) pod sufitem (R)EI90 klasa obcià eƒ kn/m 2 (zobacz strona 2) do 0,15 do 0,30 do 0,50 do 0,50 Profil g ówny UA / Profil noêny CD àcznik krzy owy UA/CD ) 850 przed monta em zagiàç Alternatywne wykonanie bez profilu obwodowego ) ) ok ) Nie obowiàzuje do rozstawu profili noênych 800 mm Wskazówka Mo liwe jest zró nicowanie rozstawów konstrukcji sufitu ok. 100 Rozstawy profili noênych: zobacz strona 4 Przy wymaganiach przeciwpo arowych: rozstawy osiowe profili noênych, rodzaj ok adziny zgodnie ze stronami 5-7

21 Zeszyt D /27/07 3:23 PM Page 21 D116 Systemy sufitowe Knauf z p yt gipsowych Konstrukcja metalowa UA/CD Detale 1:5 (-c- rozstaw osiowy profili g ównych) (-a- rozstaw wieszaków) górna czeêç wieszaka noniuszowego uchwyt noniuszowy do UA 50x40 àcznik krzy owy UA/CD zatyczka do noniusza ko ek metalowy-sufitowy górna czeêç wieszaka noniuszowego uchwyt noniuszowy do UA 50x40 profil g ówny UA50x40 zatyczka do noniusza profil g ówny UA50x40 profil UD 28x27 profil noêny CD 60x27 masa szpachlowa +taêma przek adkowa àcznik mocujàcy odpwiedni do danego pod o a, rozstaw 500mm wkr t TN profil UD 28x27 masa szpachlowa +taêma przek adkowa ok. 100 D116-A1 Po àczenie ze Êcianà D116-D1 Po àczenie ze Êcianà ko ek metalowy-sufitowy górna czeêç wieszaka noniuszowego ko ek metalowy-sufitowy górna czeêç wieszaka noniuszowego profil g ówny UA50x40 àcznik krzy owy UA/CD uchwyt noniuszowy do UA 50x40 zatyczka do noniusza àcznik krzy owy UA/CD zatyczka do noniusza uchwyt noniuszowy UA 50x40 profil noêny CD 60x27 wkr t TN taêma spoinowa profil g ówny UA50x40 wkr t TN D116-C1 Styk poprzeczny D116-B1 Styk poprzeczny ok. 200mm Przed u enie profila UA 50 za pomocà profila UW 50 profil UA 50x40 profil UW 50x40 wkr t LB 3,5x16 21

22 Zeszyt D /27/07 3:23 PM Page 22 D116 Systemy sufitowe Knauf z p yt gipsowych OdpornoÊç ogniowa EI30 od góry od góry i od do u / EI90 od góry i od do u EI30 od góry od góry i od do u Ok adzina F/GKF 18mm od góry 1/3 a a 2x 12,5mm od góry i od do u P yta ogniochronna Knauf F/GKF 12,5mm uk adana na profilach CD na zak ad 70mm c 1/2 12 / c rozstaw osiowy profili g ównych ok. 100 Rozstaw osiowy profili g ównych c 1200 z pr tem gwintowanym z uchwytem noniuszowym b rozstaw osiowy profili noênych Roztaw wieszaków a b Rozstaw osiowy profilu noênego b Mocowanie Wkr ty Rozstawy zamocowaƒ gruboêç p yty 18 mm TN 3,5x mm gruboêç p yty 2x12,5 mm 1. warstwa: TN 3,5x25 ok. 500 mm 2. warstwa: TN 3,5x mm EI90 od góry i od do u Ok adzina F/GKF 2x 20 mm 2x20mm 25 mm + 18 mm 25mm+18mm 1/3 a a rozstaw wieszaków (Êrodków mocujàcych) c 1/2 12 / c rozstaw osiowy profili g ównych ok. 100 Maksymalne rozstawy konstrukcji Rozstaw c osiowy profili g ównych 1000 Rozstaw wieszaków a 1200 z pr tem gwintowanym 800 z uchwytem noniuszowym b rozstaw osiowy profili noênych Rozstaw osiowy b profilu noênego 400 b Wkr ty Rozstawy zamocowaƒ 1. warstwa: TN 3,5x35 300mm 2. warstwa: TN 3,5x55 150mm We na mineralna We na mineralna kamienna gruboêç 40 mm we na mineralna u o ona na profilu CD + pasek we ny mineralnej o szerokoêci 150 mm u o ony dodatkowo na profilu UA S 22 Dodatkowe wymagania przy oddzia ywaniu ognia od góry (przestrzeƒ mi dzystropowa) - zastosowaç Êrodki mocujàce dopuszczone ze wzgl du na ochron przeciwpo arowà (ko ki metalowe-sufitowe)

23 Zeszyt D /27/07 3:23 PM Page 23 D116 Systemy sufitowe Knauf z p yt gipsowych OdpornoÊç ogniowa EI30 od góry / EI90 od góry i od do u Detale 1:5 EI30 tylko od góry od do u i od góry (-c- rozstaw osiowy profili )g ównych (-c- rozstaw osiowy profili )g ównych pokrycie profili UA ok. 150 mm uchwyt noniuszowy do UA 50x40 F/GKF 12,5mm górna cz Êç wieszaka noniuszowego zatyczka do noniusza àcznik krzy owy UA/CD profil g ówny UA50x40 we na mineralna kamienna gruboêç 40mm szerokoêç 150mm profil noêny profil UD 28x27 CD 60x27 masa szpachlowa + taêma przek adkowa àcznik mocujàcy odpowiedni do danego pod o a, rozstaw 500mm profil g ówny profil UD 28x27 UA50x40 masa szpachlowa + taêma przek adkowa D116F30-A1 Zak ad p yt 70 mm Po àczenie ze Êcianà profil g ówny UA50x40 we na mineralna kamienna gruboêç 40mm szerokoêç 150mm D116F90-A1 profil g ówny UA50x40 Po àczenie ze Êcianà górna cz Êç wieszaka noniuszowego uchwyt noniuszowy do UA 50x40 p yta ogniochronna F/GKF 12,5 mm jako p yta przykrywajàca profil noêny CD 60x27 p yta ogniochronna F/GKF 18 mm wkr t TN 3,5x35 rozstaw 150 mm taêma spoinowa we na mineralna kamienna gruboêç 40mm profil noêny CD 60x27 wkr t TN 3,5x35 rozstaw 150 mm p yta masywna F/GKF 2x20 mm D116F30-C1 Styk poprzeczny D116F90-C1 Styk poprzeczny (-a- rozstaw wieszaków) uchwyt noniuszowy do UA 50x40 àcznik krzy owy UA/CD górna cz Êç wieszaka noniuszowego profil g ówny UA50x40 p yta ogniochronna F/GKF 12,5 mm jako p yta przykrywajàca (-a- rozstaw wieszaków) àcznik krzy owy UA/CD uchwyt noniuszowy do UA50x40 + górna cz Êç wieszaka noniuszowego we na mineralna kamienna gruboêç 40mm szerokoêç 150mm ok. 100 mm p yta ogniochronna F/GKF 18 mm wkr t TN 3,5x35 rozstaw 150 mm profil UD 28x27 masa szpachlowa + taêma przek adkowa p yta masywna F/GKF 2x20 mm wkr t TN 3,5x35 rozstaw 150 mm àcznik mocujàcy odpowiedni do danego pod o a, rozstaw 500mm ok. 100 mm D116F30-D1 Po àczenie ze Êcianà D116F90-D1 Po àczenie ze Êcianà 23

24 Zeszyt D /27/07 3:23 PM Page 24 D11 Systemy sufitowe Knauf z p yt gipsowych Zu ycie materia ów Zu ycie materia ów na m2 sufitu bez uwzgl dnienia odpadów. Podane iloêci odnoszà si do powierzchni sufitu o wymiarach 10m x 10m = 100m2 Nazwa artyku u Jednostka IloÊç jako wartoêç Êrednia materia obcy = wydrukowany kursywà D111 D Po àczenie ze Êcianà Profil UD 28x27x0,6; d ugoêç 3 m odpowiedni dla pod o a Êrodek mocujàcy np. ko ek metalowy-sufitowy Knauf m szt Konstrukcja ko ek metalowy-sufitowy Knauf lub dopuszczony Êrodek mocujàcy szt ,7 1,2-1,2 Wieszak bezpoêredni do CD 60x ,7 1,2 - wkr ty 2xLN 3,5x9 mm (skr cone z profilem CD) - - 1,4 2,4 - lub wieszak bezpoêredni do at drewnianych szt 1, wkr ty 2xTN 3,5x25 mm (skr cone z atà drewnianà) 2, lub drut z oczkiem 1,3 2 0,7 1,2 - wieszak kotwowy z zapadkà do CD 60x ,7 1,2 - lub wieszak kotwowy uniwersalny do CD 60x27 szt - - 0,7 1,2 - lub wieszak do konstrukcji drewnianej 1, wkr ty 2xTN 3,5x25 mm (skr cone z atà drewnianà) 2, lub górna cz Êç wieszaka noniuszowego - - 0,7 1,2 1,2 zatyczka do noniusza - - 0,7 1,2 1,2 dolna cz Êç wieszaka noniuszowego - - 0,7 1,2 1,2 wkr ty 2xLN 3,5x9 mm (skr cone z profilem CD) szt ,4 lub wieszak kotwowy uniwersalny do CD 60x ,7 1,2 - lub àcznik uniwersalny jako podwieszenie - - 0,7 1,2 - wkr ty 2x LB 3,5x9,5 mm ,4** - Profil CD 60x27x0,6; 4m d ugoêci m - - 0,8 0,8 0,8 àcznik wzd u ny do profili CD szt - - 0,2 0,2 0,2 Profil CD 60x27; 1,19 m d ugoêci m - - 2,1 2,1 2,1 àcznik jednopoziomowy do CD 60x ,7 1,7 1,7 wkr ty 2xLN 3,5x9 mm (skr cone z profilem CD) szt ,8 àcznik uniwersalny - - 3,4 3,4 - ata g ówna 50x30 mm m 1,2 1, ata noêna 50x30 mm m 2,1 2, wkr ty Knauf TN 4,3x55 mm ( ata noêna skr cona z atà g ównà) szt 2,5 3, we na mineralna (uwzgl dniç ochron przeciwpo arowà) m2 wg zap. wg zap. wg zap. wg zap. 1 P yty Knauf (zobacz poni ej) m Mocowanie p yt Knauf TN 3,5 x 25 mm wkr ty TN 3,5 x 35 mm szt TN 3,5 x 45 mm Szpachlowanie TaÊma przek adkowa m 0,4 0,4 0,4 0,4 0,4 Knauf Unifliott przy szpachlowaniu r cznym 25 kg/worek lub 5 kg/worek kg 0,3 0,5 0,3 0,5 0,35 Knauf Jointfiller Super przy szpachlowaniu maszynowym ; 20 kg/worek kg 0,4 0,6 0,4 0,6 0,45 taêma spoinowa m 0,45 0,45 0,45 0,45 0,45 D111 D113 1 bez odpornoêci ogniowej A/GKB / H2/GKBI 12,5 mm do 0,15 *) wieszak: 1000 mm; ata g ówna 900 mm; ata noêna: 500mm 1 bez odpornoêci ogniowej A/GKB / H2GKBI 12,5 mm do 0,15 *) wieszak: 1100 mm; profil g ówny 1250 mm; profil noêny: 500mm 24 2 bez odpornoêci ogniowej - EI30 od do u A/GKB / H2/GKBI lub F/GKF / FH2/GKFI 2x12,5 mm do 0,30 *) wieszak: 850 mm; ata g ówna 700 mm; ata noêna: 500mm *) klasa obcià enia kn/m2 **) wymagane tylko przy ochronie przecipo arowej wg zap. = w zale noêci od zapotrzebowania 2 bez odpornoêci ogniowej EI30 od do u A/GKB / H2/GKBI lub F/GKF / FH2/GKFI 2x12,5 mm do 0,30 *) wieszak: 650 mm; profil g ówny 1250 mm; profil noêny: 500mm 3 EI30 od góry F/GKF / FH2/GKFI 15 mm do 0,30 *) wieszak: 650 mm; profil g ówny 1250 mm; profil noêny: 500mm

25 Zeszyt D /27/07 3:23 PM Page 25 D11 Systemy sufitowe Knauf z p yt gipsowych Zu ycie maeria ów Zu ycie materia ów na m 2 sufitu bez uwzgl dnienia odpadów. Podane iloêci opierajà si na pow. sufitu o wymiarach 10m x 10m = 100m2 Nazwa artyku u Jednostka IloÊç jako wartoêç Êrednia materia obcy = wydrukowany kursywà D111 D Po àczenie ze Êcianà Profil UD 28x27x0,6; d ugoêç 3 m m 0,4 0,4 0,4 0,4 0,4 0,4 0,4 odpowiedni dla pod o a Êrodek mocujàcy np. ko ek metalowy-sufitowy Knauf szt 0,8 0,8 0,8 0,8 0,8 0,8 0,8 Konstrukcja ko ek metalowy-sufitowy Knauf szt lub dopuszczony Êrodek mocujàcy 1,2 1,5 2,0 1,5 0,7 1 1,4 Wieszak bezpoêredni do CD 60x27 1,2 1,5 2,0 1, wkr ty 2xLN 3,5x9 mm (skr cone z profilem CD) szt 2,4 3,0 4,0 3, lub drut z oczkiem wieszak kotwowy z zapadkà do CD 60x27 szt 1, ,0 1, lub wieszak kotwowy uniwersalny do CD 60x27 lub górna cz sç wieszaka noniuszowego 1,2 1,5 2,0 1,5 0,7 1 1,4 zatyczka do noniusza 1,2 1,5 2,0 1,5 0,7 1 1,4 dolna cz Êç wieszaka noniuszowego 1,2 1,5 2,0 1, wkr ty 2xLN 3,5x9 mm (skr cone z profilem CD) szt - - 4, lub wieszak kombinowany do CD 60x27 1,2 1,5 2,0 1, lub uchwyt noniuszowy do CD 60x27 1,2 1,5 2,0 1, Uchwyt noniuszowy do UA 50x40 szt ,7 1 1,4 Profil CD 60x27x0,6; 4m d ugoêci m 3,2 3,2 3,9 3,7 2,1 2,1 2,6 àcznik wzd u ny do profili CD szt 0, ,8 0,7 0,4 0,4 0,5 profil UA 50x40 m ,1 1,1 1,3 profil UW 50x40 (jako po aczenie wzd u ne profili UA) m ,04 0,04 0,05 àcznik krzy owy do CD 60x27 szt 2,3 2,3 3,4 2, kàtownik kotowy do CD 60x27 4,6 4,6 6,8 5,8 àcznik krzy owy do UA 50x40 szt ,3 2,3 3,4 we na mineralna (uwzgl dniç ochron przeciwpo arowà) m2 wg zap. wg zap. wg zap. - wg zap. wg zap. wg zap. P yty Knauf (zobacz poni ej) m Mocowanie p yt Knauf TN 3,5 x 25 mm wkr ty TN 3,5 x 35 mm szt TN 3,5 x 45 mm Szpachlowanie TaÊma przek adkowa m 0,4 0,4 0,4 0,4 0,4 0,4 0,4 Knauf Unifliott przy szpachlowaniu r cznym 25 kg/worek lub 5 kg/worek kg 0,3 0,5 0,8 0,4 0,3 0,5 0,8 Knauf Jointfiller Super przy szpachlowaniu maszynowym ; 20 kg/worek kg 0,4 0,6-0,5 0,4 0,6 - TaÊma spoinowa m 0,45 0,45 0,5 0,45 0,45 0,45 0,5 D112 1 bez odpornoêci ogniowej (R)EI30 pod stropem surowym I-III A/GKB / H2/GKBI lub F/GKF / FH2/GKFI 12,5 mm do 0,15 *) wieszak: 950 mm; profil g ówny 1000 mm; profil noêny: 500mm 2 bez odpornoêci ogniowej A/GKB / H2/GKBI 2x12,5 mm EI30 tylko od do u / REI30 pod stropem surowym I - III F/GKF / FH2/GKFI 2x12,5 mm do 0,30 *) wieszak: 750 mm; profil g ówny 1000 mm; profil noêny: 500mm 3 EI90 od do u F/GKF / FH2/GKFI 2x20 mm do 0,30 *) wieszak: 700 mm; profil g ówny 800 mm; profil noêny: 400mm 4 (R)EI120 pod stropem surowym III F/GKF 18mm do 0,30 *) wieszak: 750 mm; profil g ówny 1000 mm; profil noêny: 400mm D116 1 bez odpornoêci ogniowej A/GKB / H2/GKBI 12,5 mm (R)EI30 pod stropem surowym II-III F/GKF / FH2/GKFI 12,5mm do 0,15 *) wieszak: 2050 mm; profil g ówny 1000 mm; profil noêny: 500mm 2 bez odpornoêci ogniowej A/GKB / H2/GKBI 2x12,5 mm EI30 od do u / REI30 pod strop surowy I - III F/GKF / FH2/GKFI 2x12,5 mm do 0,30 *) wieszak: 1300 mm; profil g ówny 1000 mm; profil noêny: 500mm 3 EI90 tylko od do u F/GKF / FH2GKFI 2x20 mm do 0,30 *) wieszak: 1000 mm; profil g ówny 800 mm; profil noêny: 400mm *) klasa obcià enia wg. zap. = w zale noêci od zapotrzebowania 25

26 Zeszyt D /27/07 3:23 PM Page 26 D11 Systemy sufitowe Knauf z p yt gipsowych Teksty ofertowe Poz. Opis IloÊç Cena jednostkowa WartoÊç... Sufit podwieszony * WysokoÊç wbudowania w m.., wysokoêç podwieszenia w cm.., Klasa odpornoêci ogniowej EI30/EI60/EI90*, *dla samodzielnych sufitów podwieszonych posiadajàcych klas odpornoêci ogniowej przy oddzia ywaniu ognia od do u dla ochrony stropu surowego, */ *dla samodzielnych sufitów podwieszonych posiadajàcych klas odpornoêci ogniowej przy oddzia ywaniu ognia od do u dla ochrony stropu surowego i przestrzeni mi dzystropowej, */ *dla samodzielnych sufitów podwieszonych posiadajàcych klas odpornoêci ogniowej przy oddzia ywaniu ognia od przestrzeni mi dzystropowej dla ochrony po o onego ni ej pomieszczenia, */ *dla samodzielnych sufitów podwieszonych posiadajàcych klas odpornoêci ogniowej przy oddzia ywaniu ognia od przestrzeni mi dzystropowej i od do u dla ochrony po o onego ni ej pomieszczenia, stropu surowego i przestrzeni mi dzystropowej */ Pod o e mocowania elbet/belki drewniane, rozstaw osiowy w cm / Belka stalowa, profil..., rozstaw osiowy w cm.., * Wykonanie z p yt ekranujàcych LaVita.* Produkt / System Systemy sufitowe Knauf D111/D112/D113/D116*...m2...PLN...PLN.... Sufit podwieszony * WysokoÊç wbudowania w m.., wysokoêç podwieszenia w cm.., Klasa odpornoêci ogniowej w po àczeniu ze stropem REI30/REI60/REI90/REI120*, Pod o e mocowania elbet/belki drewniane, rozstaw osiowy w cm / Wykonanie z p yt ekranujàcych LaVita/Fireboard* Produkt / System Systemy sufitowe Knauf D112/D113/D116*...m2...PLN...PLN Sufit podwieszony * WysokoÊç wbudowania w m.., wysokoêç podwieszenia w cm.., Klasa odpornoêci ogniowej EI30/EI60/EI90*, *dla samodzielnych sufitów podwieszonych posiadajàcych klas odpornoêci ogniowej przy oddzia ywaniu ognia od do u dla ochrony stropu surowego, */ *dla samodzielnych sufitów podwieszonych posiadajàcych klas odpornoêci ogniowej przy oddzia ywaniu ognia od do u dla ochrony stropu surowego i przestrzeni mi dzystropowej, */ Pod o e mocowania elbet/belki drewniane, rozstaw osiowy w cm / Belka stalowa, profil..., rozstaw osiowy w cm.., * Wykonanie sufitu z profili g ównych i noênych, zawieszenie na wieszakach bezpoêrednich/noniuszowych*, Ok adzina z p yt ogniochronnych F/GKF, gruboêç 2x12,5/18+15/20+20 mm*, Wykonanie sufitu widocznego z profili g ównych i noênych, zawieszenie na wieszakach bezpoêrednich/noniuszowych*, Wierzchnia warstwa z p yt A/GKB, gruboêç 12,5mm, Produkt / System Sufit Knauf D112 pod sufitem z odpornoêcià ogniowà D112/D113/D116*...m2...PLN...PLN... Po àczenie jako profil UD 28/27, sztywny, wymagania po arowe EI 30, Dla systemów sufitowych / samodzielnych sufitów podwieszonych, dodatkowa konstrukcja, Wykonanie zgodnie z rysunkiem nr.....m2...pln...pln... Szczelina, otwarta/ukryta z Jako dodatek dla systemów sufitowych / samodzielnych sufitów podwieszonych, dodatkowa konstrukcja, Wykonanie zgodnie z rysunkiem nr.....m2...pln...pln... Szczelina dylatacyjna, wymagania po arowe Jako dodatek dla systemów sufitowych / samodzielnych sufitów podwieszonych, Wykonanie zgodnie z rysunkiem nr.....m2...pln...pln... Wyci cie, jako dodatek dla systemów sufitowych / samodzielnych sufitów podwieszonych, Ârednica w mm... rozmiar w mm...szt....pln...pln... Otwór, wzmocnienie konstrukcji, do wbudowania klap rewizyjnych /... Jako dodatek dla systemów sufitowych / samodzielnych sufitów podwieszonych, Wymiary w mm... Wykonanie zgodnie z rysunkiem nr.....szt....pln...pln... Klapa rewizyjna, GruboÊç mm, rozmiar w mm Wykonanie z zabezpieczeniem ramienia klapy. Dla sufitów podwieszonych, Produkt: klapa rewizyjna Kanuf D szt....PLN...PLN.... Koƒcowe szpachlowanie elementów wbudowanych w sufit....szt....pln...pln 26 * niepotrzebne skreêliç....sumapln

27 Zeszyt D /27/07 3:23 PM Page 27 D11 Systemy sufitowe Knauf z p yt gipsowych Konstrukcja + monta Konstrukcja Konstrukcj noênà sufitów z p yt gipsowych Knauf stanowi ruszt z at drewnianych lub profili metalowych podwieszony do stropu surowego za pomocà systemu wieszaków Knauf. P yty gipsowo-kartonowe Knauf zwyk e A/GKB, impregnowane H2/GKBI, ogniochronne F/GKF, ogniochronne i impregnowane FH2/GKFI, ekranujàce La Vita przykr cane sà do drewnianej konstrukcji z at g ównych i noênych (D111), dwupoziomowej metalowej konstrukcji z profili g ównych i noênych (D112/D116), jednopoziomowej metalowej konstrukcji z profili g ównych i noênych (D113). Dylatacje konstrukcyjne budynku muszà zostaç powtórzone w konstrukcji sufitu podwieszonego. W przypadku wymiarów konstrukcji sufitu wi kszych ni. 15 m lub znacznie zw ajàcych si powierzchniach sufitu (np.: z powodu uskoków w Êcianach) nale y wykonaç szczeliny dylatacyjne. W miejscach styków p yt gipsowych z innymi elementami budowli, szczególnie ze s upami lub elementami znacznie obcià onymi termicznie np. wbudowanymi oprawami oêwietleniowymi, nale y wykonaç dylatacj, np.: szczelin pozornà. Stosujàc p yty ekranujàce Knauf LaVita uzyskuje si silne ekranowanie fal elektromagnetycznych o wysokiej cz stotliwoêci oraz zmiennych pól elektrycznych o niskich cz stotliwoêciach. Zabezpieczenie antykorozyjne profili jest wystarczajàce dla pomieszczeƒ wewn trznych, w àcznie z domowymi azienkami i kuchniami. W innych przypadkach, np. przy oddzia ywaniu powietrza zewn trznego, konieczne sà dodatkowe zabezpieczenia antykorozyjne. Monta Mocowanie do stropów surowych. - drewnianych: wkr ty szybkiego monta u, - elbetowych: ko ki metalowe-sufitowe Knauf, - z innych materia ów: àczniki mocujàce odpowiednie do danego pod o a. Ochrona przeciwpo arowa od góry. Stosowaç ko ki metalowe-sufitowe dopuszczone ze wzgl du na ochron przeciwpo arowà. D113: podwieszenie profili CD60/27 za pomocà wieszaków noniuszowych. D116: podwieszenie profili UA50/40 za pomocà uchwytów noniuszowych lub pr tów gwintowanych M8 z podk adkà i nakr tkà. Podwieszenie. Za pomocà drutu z oczkiem i wieszaka kotwowego z zapadkà, àcznika uniwersalnego, wieszaka kotwowego uniwersalnego, wieszaka do konstrukcji drewnianej, wieszaka bezpoêredniego, uchwytu noniuszowego, wieszaka noniuszowego. Po àczenia profili/ at - D111: ata g ówna 50/30 z atà noênà: wkr t szybkiego monta u TN 4,3x55 mm - D112: profil g ówny CD / profil noêny CD: àcznik krzy owy do profili CD lub àcznik kotwowy - D113: profil g ówny CD / profil noêny CD: àcznik jednopoziomowy lub àcznik uniwersalny - D116: profil g ówny UA/ profil noêny CD: àcznik krzy owy UA/CD Po àczenie ze Êcianà Profil UD 28/27 jako pomoc monta owa lub przy ochronie przeciwpo arowej: mocowanie àcznikami odpowiednimi do danego pod o a. Przy wymaganiach izolacyjnoêci akustycznej zastosowaç taêm akustycznà szer. 30mm. Ok adzina - P yty mocowaç poprzecznie do at noênych (D111) / profili noênych (D112/D113/D116). - Poprzeczne styki p yt przesuwaç o co najmniej 400 mm i umieszczaç na atach / profilach. - Mocowanie p yty rozpoczynaç od jej Êrodka, aby uniknàç odkszta ceƒ. Przy przykr caniu p yty mocno dociskaç do konstrukcji. - Przy po àczeniach z innymi elementami budowli stosowaç taêm przek adkowà z masà szpachlowà lub akrylem. Przy wymaganiach odpornoêci ogniowej po àczenie rozwiàzaç zgodnie ze szczegó em. Ok adziny wielowarstwowe W przypadku ok adzin wielowarstwowych poszczególne warstwy p yt nale y montowaç z przesuni tymi stykami zgodnie ze schematem uk adania. Ka dà warstw docisnàç do konstrukcji. Przy mocowaniu pierwszej warstwy mo na rozstaw Êrodków mocujàcych zwi kszyç trzykrotnie, (w przypadku gdy druga warstwa b dzie mocowana w ciàgu tego samego dnia roboczego). Prze ok adzinie wielowarstwowej wystarczajàce jest wype nienie spoin pierwszej warstwy p yt bez wykonywania dalszych czynnoêci zwiàzanych ze szpachlowaniem warstwa p yt 2. warstwa p yt Mocowanie p yt wkr tami TN Ok adzina gruboêç w mm Konstrukcja metalowa Konstrukcja drewniana 15 TN 3,5 x 25 mm TN 3,5 x 35 mm TN 3,5 x 35 mm TN 3,5 x 45 mm 2 x 12,5 TN 3,5 x 25 mm + TN 3,5 x35 mm TN 3,5 x 25 mm + TN 3,5 x45 mm TN 3,5 x 35 mm + TN 3,5 x45 mm TN 3,5 x 35 mm + TN 3,5 x55 mm 2x20 / TN 3,5 x 35 mm + TN 3,5 x55 mm 27
