1 TWINMATE L-208 Instrukcja Obsługi

2 Prosimy o przeczytanie poniższych uwag celem bezpiecznego użytkowania sprzętu. Ostrzeżenie: Przechowuj światłomierz w miejscu niedostępnym dla niemowląt i małych dzieci. Przypadkowe okręcenie paska wokół szyi dziecka może spowodować uduszenie. Ze względu na ewentualność połknięcia upewnij się, że baterie znajdują się w miejscu niedostępnym dla małych dzieci. W przypadku połknięcia przez dziecko baterii natychmiast skontaktuj się z lekarzem. Pod żadnym pozorem nie wrzucaj baterii do ognia, nie zwieraj, nie rozmontowuj i nie podgrzewaj. Baterie mogą eksplodować, powodując okaleczenie lub zatrucie środowiska. Copyright 2001 Sekonic Corporation All rights reserved Copyright 2001 for the Polish edition by Sterling Photographic Polish translation by Konrad Kowalski -2- STERLING PHOTOGRAPHIC Sp. z o.o., ul. Białobrzeska 13, Warszawa, tel. (0-prefix-22)

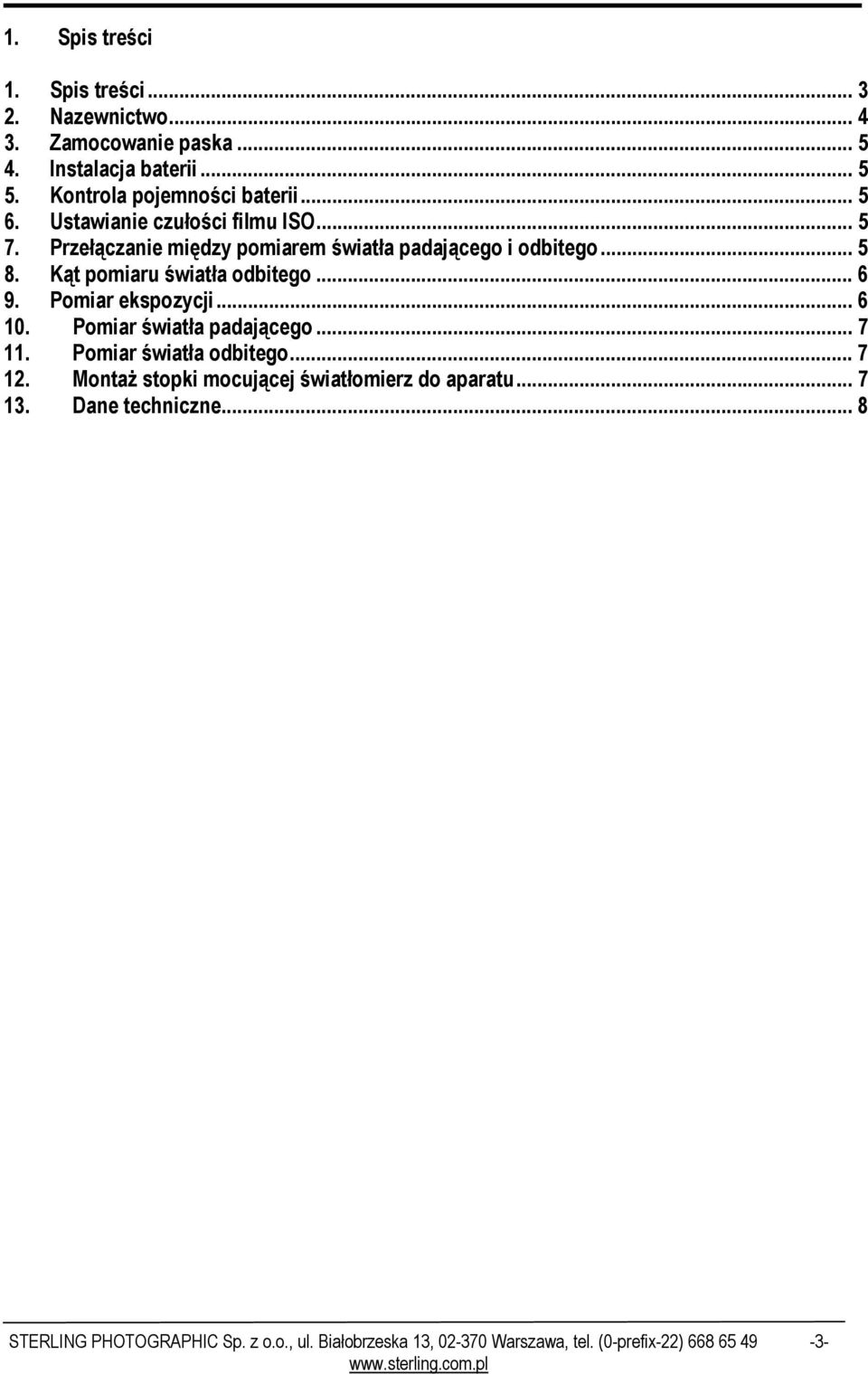

3 1. Spis treści 1. Spis treści Nazewnictwo Zamocowanie paska Instalacja baterii Kontrola pojemności baterii Ustawianie czułości filmu ISO Przełączanie między pomiarem światła padającego i odbitego Kąt pomiaru światła odbitego Pomiar ekspozycji Pomiar światła padającego Pomiar światła odbitego Montaż stopki mocującej światłomierz do aparatu Dane techniczne... 8 STERLING PHOTOGRAPHIC Sp. z o.o., ul. Białobrzeska 13, Warszawa, tel. (0-prefix-22)

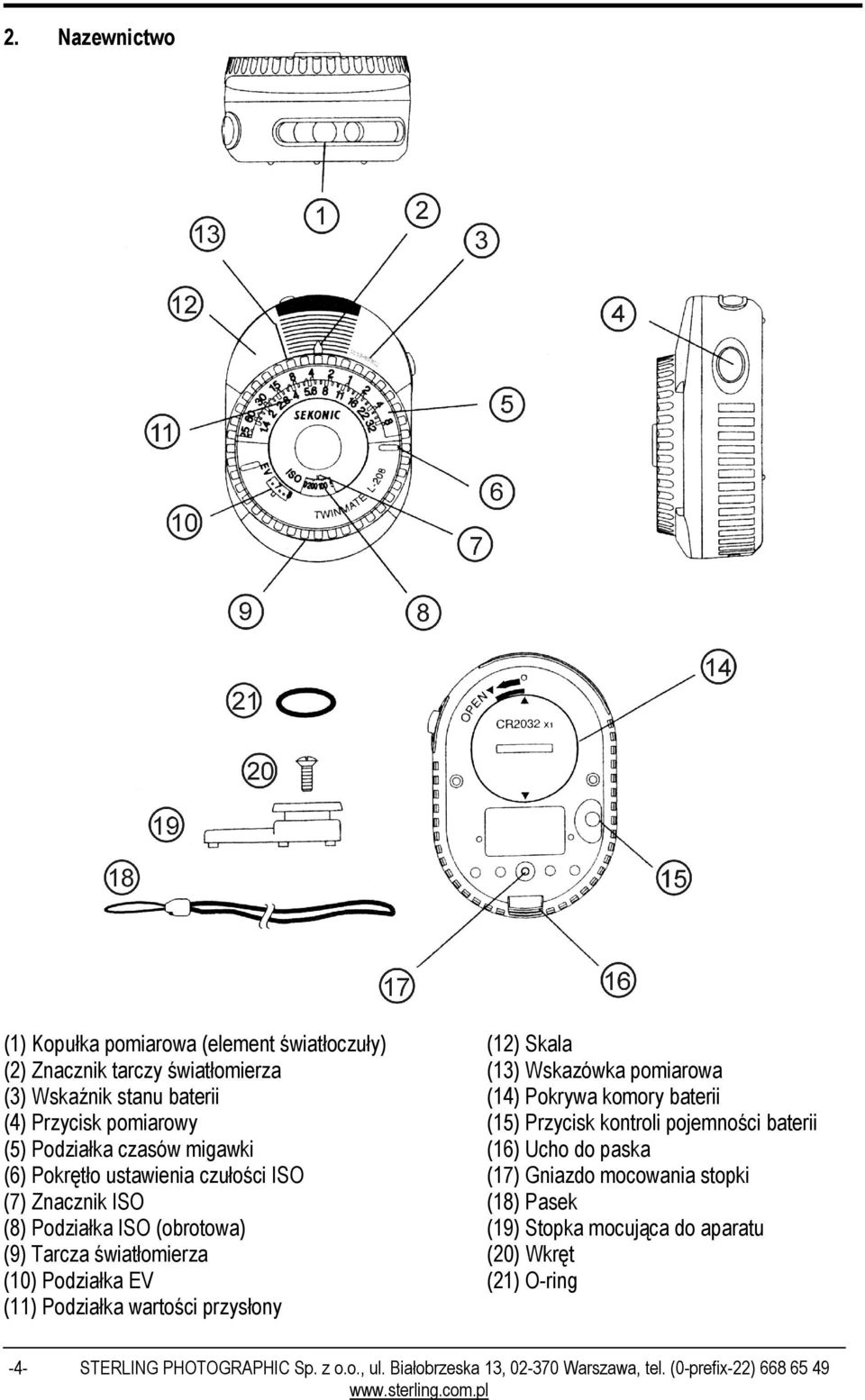

4 2. Nazewnictwo (1) Kopułka pomiarowa (element światłoczuły) (2) Znacznik tarczy światłomierza (3) Wskaźnik stanu baterii (4) Przycisk pomiarowy (5) Podziałka czasów migawki (6) Pokrętło ustawienia czułości ISO (7) Znacznik ISO (8) Podziałka ISO (obrotowa) (9) Tarcza światłomierza (10) Podziałka EV (11) Podziałka wartości przysłony (12) Skala (13) Wskazówka pomiarowa (14) Pokrywa komory baterii (15) Przycisk kontroli pojemności baterii (16) Ucho do paska (17) Gniazdo mocowania stopki (18) Pasek (19) Stopka mocująca do aparatu (20) Wkręt (21) O-ring -4- STERLING PHOTOGRAPHIC Sp. z o.o., ul. Białobrzeska 13, Warszawa, tel. (0-prefix-22)

5 3. Zamocowanie paska Przełóż małą pętelkę znajdującą się u końca paska [18] przez ucho [16], a następnie przeciągnij przez nią drugi koniec paska. 4. Instalacja baterii 1. Wymagana jest litowa bateria typu CR Otwórz komorę baterii, obracając pokrywę [14] monetą lub innym narzędziem. 3. Trzymając baterię plusem do siebie, włóż ją do komory, tak, aby znalazła się pod zaczepem pokrywy baterii. 4. Dopasuj pokrywę do komory baterii, kierując się znakiem na obudowie światłomierza, a następnie obróć pokrywę zgodnie z ruchem wskazówek zegara, aż do jej zatrzaśnięcia. Rys.1. Rys.2. Wypustka Uwaga: Wyjmij baterię, jeśli światłomierz jest nie używany przez dłuższy czas. Bateria może wyciec i zniszczyć światłomierz. Podczas dłuższych wypraw wskazane jest posiadanie przy sobie zapasowej baterii. 5. Kontrola pojemności baterii 1. Jeśli pojemność baterii spadnie poniżej napięcia znamionowego, wskazówka światłomierza może pokazywać błędne wartości. Upewnij się co do stanu baterii, przytrzymując przycisk kontroli [15], znajdujący się na spodzie obudowy światłomierza. 2. Dopóki podczas kontroli baterii, wskazówka [13] będzie się znajdować w polu [3] na skali światłomierza, bateria nie wymaga wymiany. 3. Baterię należy bezzwłocznie wymienić, jeśli wskazówka światłomierza wyjdzie poza zakres pojemności [3]. 6. Ustawianie czułości filmu ISO Należy obracać pokrętłem [6], dopóki właściwa czułość filmu nie pojawi się w okienku na skali ISO [8], wskazywana przez znacznik ISO [7]. 7. Przełączanie między pomiarem światła padającego i odbitego Przesuń kopułkę pomiarową do pozycji właściwej dla wybranego sposobu pomiaru światła. Rys.3. przedstawia kopułkę w pozycji właściwej dla pomiaru światła padającego, a Rys.4. dla odbitego. STERLING PHOTOGRAPHIC Sp. z o.o., ul. Białobrzeska 13, Warszawa, tel. (0-prefix-22)

6 Rys.3. Rys Kąt pomiaru światła odbitego Światło odbite jest mierzone w zakresie kąta bryłowego 33º, co odpowiada w przybliżeniu 73% kąta widzianego przez standardowy obiektyw o ogniskowej 50 mm aparatu małoobrazkowego (ok. 45º). Przybliżony kąt pomiaru zaznaczony jest na skali światłomierza [12]. Uwaga: Pomiary ekspozycji światła odbitego od tego samego obiektu mogą się znacząco różnić od siebie, jeśli światłomierze mają różne kąty pomiarowe. 9. Pomiar ekspozycji 1. Zarówno w trybie pomiaru światła padającego, jak i odbitego, przytrzymanie przycisku pomiarowego [4] powoduje wychylenie wskazówki pomiarowej [13], natomiast jego puszczenie zatrzymuje wskazówkę w danej pozycji przez ok. 15 sekund. W tym czasie, obracając tarczą światłomierza [9], należy zgrać wskazówkę pomiarową [13] ze wskazówką [2], sprzężoną z tarczą światłomierza. Uwaga: Jeżeli w stanie zawieszenia zostanie ponownie wciśnięty przycisk pomiarowy [4], światłomierz wskaże nową wartość. 2. Ekspozycję należy ustalić w miejscu styku podziałki czasów migawki [5] ze skalą wartości przysłony [11], wybierając kombinację czasu i przysłony, właściwą dla rodzaju zdjęć, następnie ustawiając ją na kamerze. 3. Odczytywanie wartości na podziałkach Wartości czasów ekspozycji: 1/8000, 1/4000, itd. Sekundy Stara skala czasów ekspozycji Wartości cząstkowe przysłon Rys STERLING PHOTOGRAPHIC Sp. z o.o., ul. Białobrzeska 13, Warszawa, tel. (0-prefix-22)

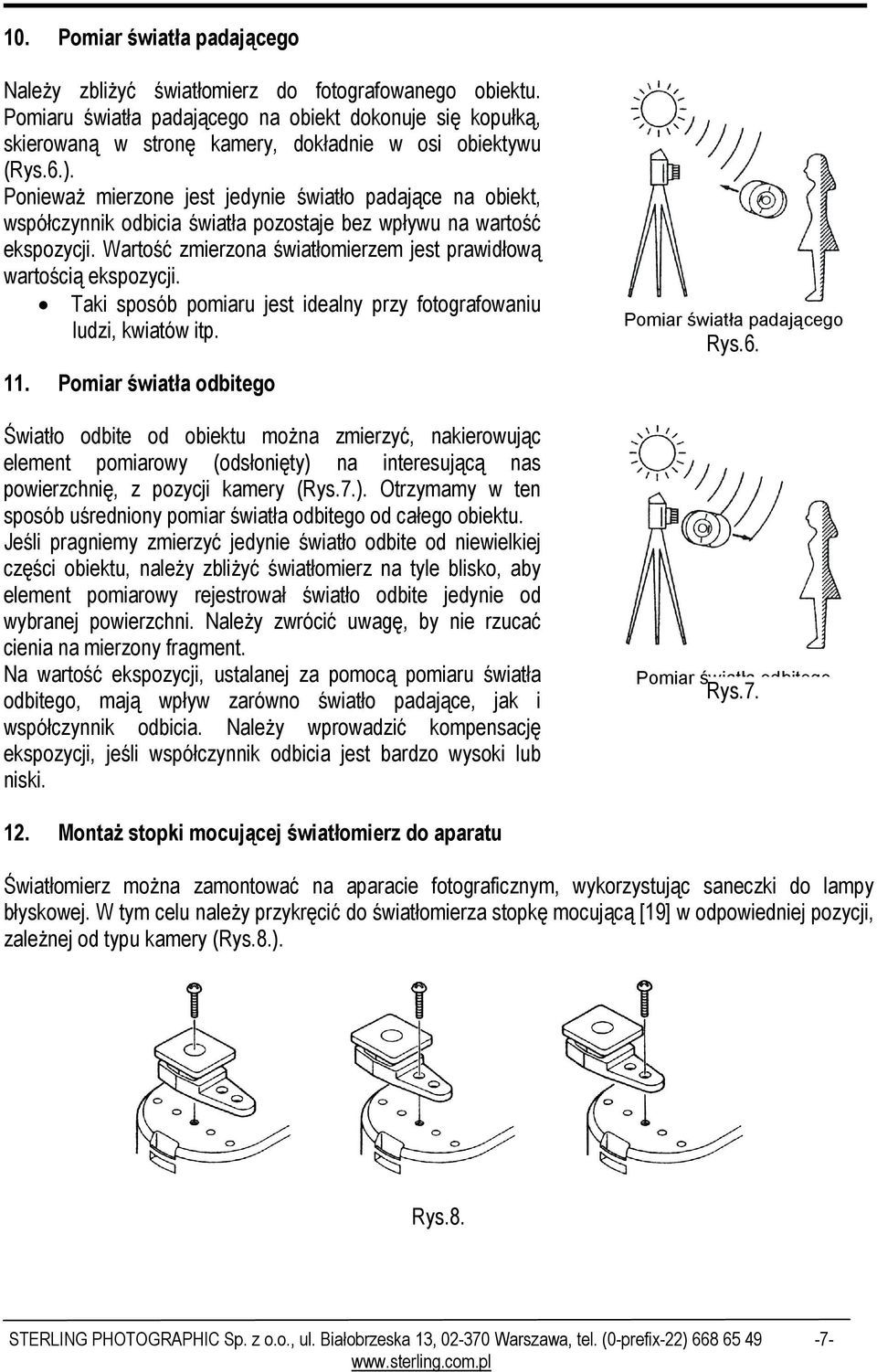

7 10. Pomiar światła padającego Należy zbliżyć światłomierz do fotografowanego obiektu. Pomiaru światła padającego na obiekt dokonuje się kopułką, skierowaną w stronę kamery, dokładnie w osi obiektywu (Rys.6.). Ponieważ mierzone jest jedynie światło padające na obiekt, współczynnik odbicia światła pozostaje bez wpływu na wartość ekspozycji. Wartość zmierzona światłomierzem jest prawidłową wartością ekspozycji. Taki sposób pomiaru jest idealny przy fotografowaniu ludzi, kwiatów itp. 11. Pomiar światła odbitego Światło odbite od obiektu można zmierzyć, nakierowując element pomiarowy (odsłonięty) na interesującą nas powierzchnię, z pozycji kamery (Rys.7.). Otrzymamy w ten sposób uśredniony pomiar światła odbitego od całego obiektu. Jeśli pragniemy zmierzyć jedynie światło odbite od niewielkiej części obiektu, należy zbliżyć światłomierz na tyle blisko, aby element pomiarowy rejestrował światło odbite jedynie od wybranej powierzchni. Należy zwrócić uwagę, by nie rzucać cienia na mierzony fragment. Na wartość ekspozycji, ustalanej za pomocą pomiaru światła odbitego, mają wpływ zarówno światło padające, jak i współczynnik odbicia. Należy wprowadzić kompensację ekspozycji, jeśli współczynnik odbicia jest bardzo wysoki lub niski. Pomiar światła padającego Rys.6. Pomiar światła odbitego Rys Montaż stopki mocującej światłomierz do aparatu Światłomierz można zamontować na aparacie fotograficznym, wykorzystując saneczki do lampy błyskowej. W tym celu należy przykręcić do światłomierza stopkę mocującą [19] w odpowiedniej pozycji, zależnej od typu kamery (Rys.8.). Rys.8. STERLING PHOTOGRAPHIC Sp. z o.o., ul. Białobrzeska 13, Warszawa, tel. (0-prefix-22)

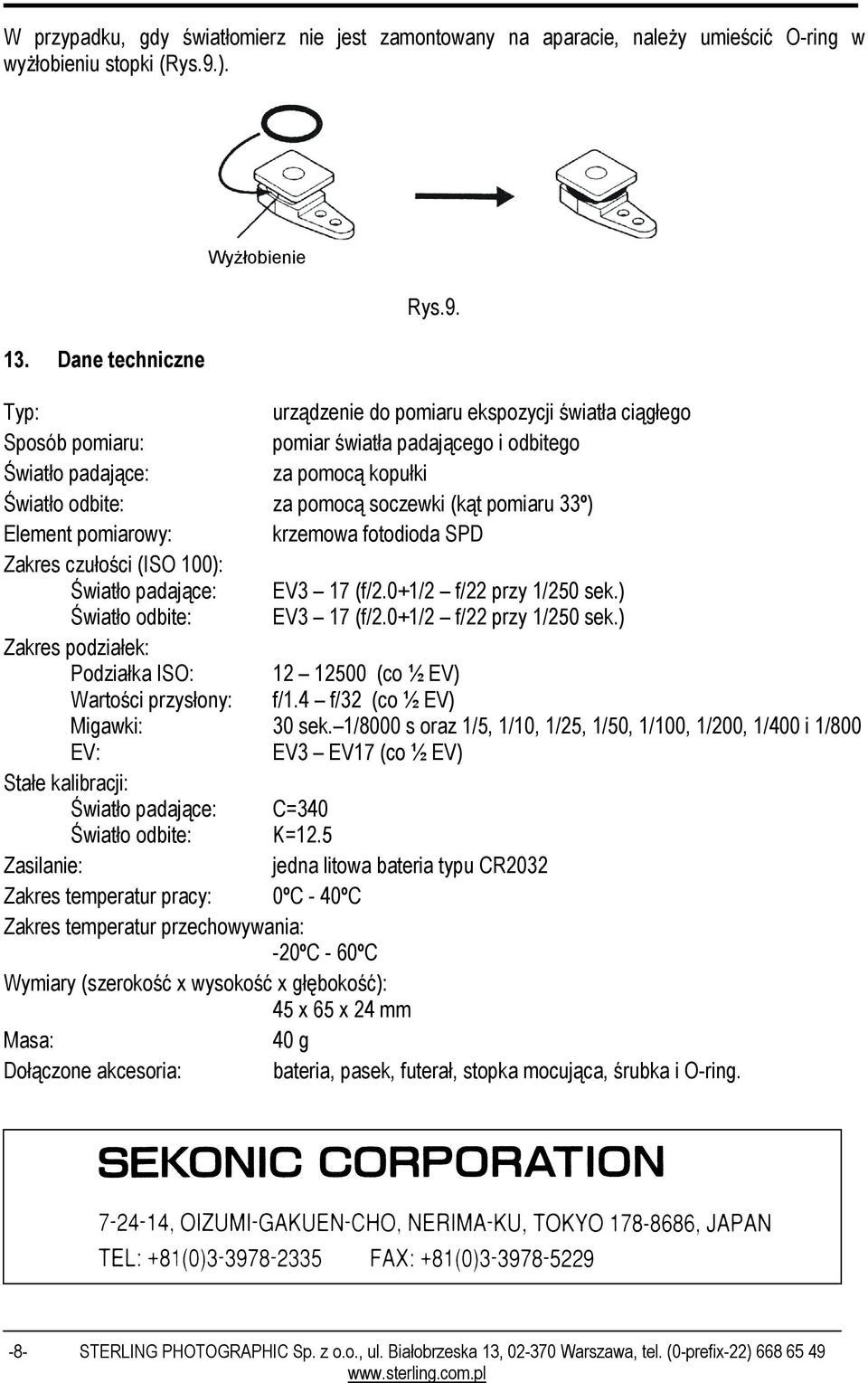

8 W przypadku, gdy światłomierz nie jest zamontowany na aparacie, należy umieścić O-ring w wyżłobieniu stopki (Rys.9.). 13. Dane techniczne Wyżłobienie Rys.9. Typ: urządzenie do pomiaru ekspozycji światła ciągłego Sposób pomiaru: pomiar światła padającego i odbitego Światło padające: za pomocą kopułki Światło odbite: za pomocą soczewki (kąt pomiaru 33º) Element pomiarowy: krzemowa fotodioda SPD Zakres czułości (ISO 100): Światło padające: EV3 17 (f/2.0+1/2 f/22 przy 1/250 sek.) Światło odbite: EV3 17 (f/2.0+1/2 f/22 przy 1/250 sek.) Zakres podziałek: Podziałka ISO: (co ½ EV) Wartości przysłony: f/1.4 f/32 (co ½ EV) Migawki: 30 sek. 1/8000 s oraz 1/5, 1/10, 1/25, 1/50, 1/100, 1/200, 1/400 i 1/800 EV: EV3 EV17 (co ½ EV) Stałe kalibracji: Światło padające: C=340 Światło odbite: K=12.5 Zasilanie: jedna litowa bateria typu CR2032 Zakres temperatur pracy: 0ºC - 40ºC Zakres temperatur przechowywania: -20ºC - 60ºC Wymiary (szerokość x wysokość x głębokość): 45 x 65 x 24 mm Masa: 40 g Dołączone akcesoria: bateria, pasek, futerał, stopka mocująca, śrubka i O-ring. -8- STERLING PHOTOGRAPHIC Sp. z o.o., ul. Białobrzeska 13, Warszawa, tel. (0-prefix-22)
