A1 - Elementy sterujące aparatem fotograficznym NIKON D3100

Transkrypt

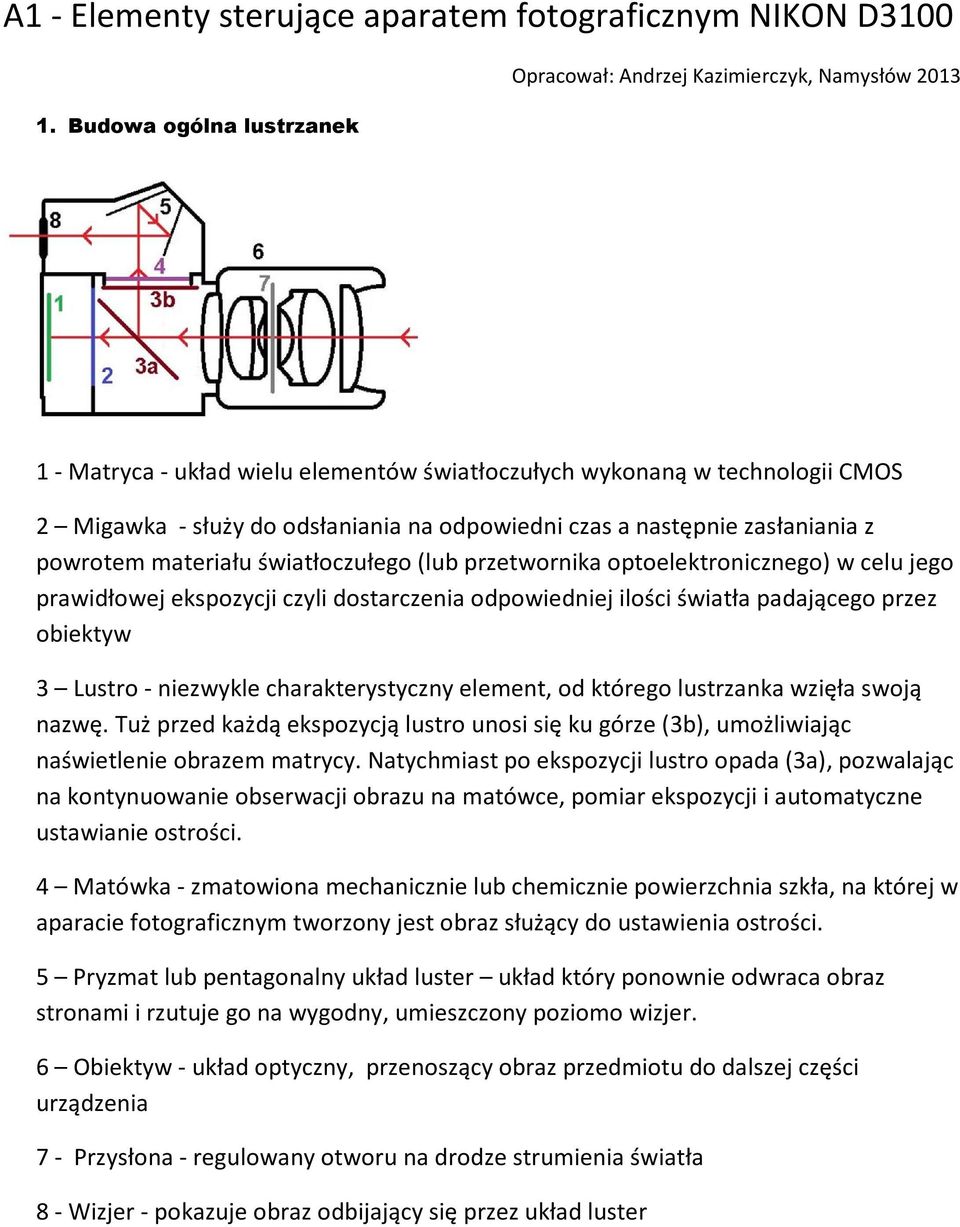

1 A1 - Elementy sterujące aparatem fotograficznym NIKON D Budowa ogólna lustrzanek Opracował: Andrzej Kazimierczyk, Namysłów Matryca - układ wielu elementów światłoczułych wykonaną w technologii CMOS 2 Migawka - służy do odsłaniania na odpowiedni czas a następnie zasłaniania z powrotem materiału światłoczułego (lub przetwornika optoelektronicznego) w celu jego prawidłowej ekspozycji czyli dostarczenia odpowiedniej ilości światła padającego przez obiektyw 3 Lustro - niezwykle charakterystyczny element, od którego lustrzanka wzięła swoją nazwę. Tuż przed każdą ekspozycją lustro unosi się ku górze (3b), umożliwiając naświetlenie obrazem matrycy. Natychmiast po ekspozycji lustro opada (3a), pozwalając na kontynuowanie obserwacji obrazu na matówce, pomiar ekspozycji i automatyczne ustawianie ostrości. 4 Matówka - zmatowiona mechanicznie lub chemicznie powierzchnia szkła, na której w aparacie fotograficznym tworzony jest obraz służący do ustawienia ostrości. 5 Pryzmat lub pentagonalny układ luster układ który ponownie odwraca obraz stronami i rzutuje go na wygodny, umieszczony poziomo wizjer. 6 Obiektyw - układ optyczny, przenoszący obraz przedmiotu do dalszej części urządzenia 7 - Przysłona - regulowany otworu na drodze strumienia światła 8 - Wizjer - pokazuje obraz odbijający się przez układ luster

2 Uwaga: Przyciski opisano wg. oznaczeń na poniższych rysunkach: Korpus aparatu A Korpus aparatu - B

3 A1 Pokrętło trybu pracy Tryb fotografowania: Programy tematyczne Portret umożliwia uzyskanie portretów z naturalnym odcieniem skóry Pejzaż umożliwia uzyskanie żywych zdjęć krajobrazu. Lampa błyskowa i diody AF są wyłączone. Wskazany statyw. Dziecko ubrania i szczegóły są wyraźnie odwzorowane Makro do wykonywania zbliżeń kwiatów, owadów itp. Zalecany statyw. Sportowe krótki czas otwarcia migawki pozwala zatrzymać ruch. Lampa błyskowa i dioda AF są wyłączone. Portret nocny umożliwia uzyskanie równowagi pomiędzy tłem a obiektem. Zalecany statyw.

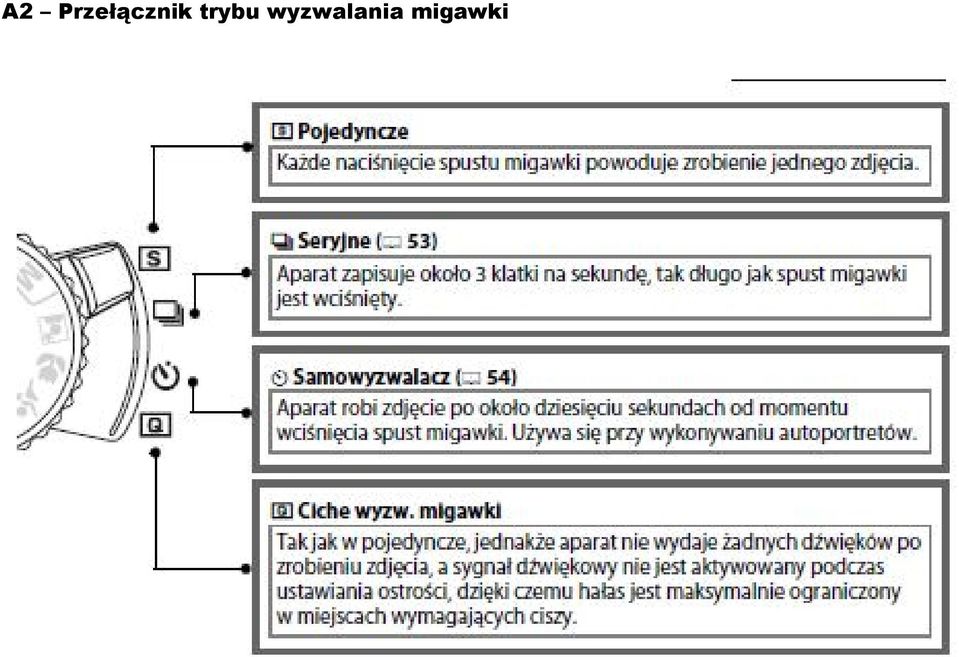

4 A2 Przełącznik trybu wyzwalania migawki

5 A3 Przycisk Informacje Pozwala włączyć lub wyłączyć monitor z informacjami o ekspozycji A4 Przycisk Kompensacja ekspozycji Funkcja pozwalająca na skorygowanie błędnego pomiaru światła. W trybie M zmiana kompensacji zmienia odpowiednio kombinację czasu i przesłony. W trybie P,S - zmienia się przesłona, a w trybie A - czas naświetlania. Może być też oznaczony jako AV. Po jego wciśnięciu wyświetli się skala od -2 do 2+. Przyrost o 1 EV oznacza dwukrotne zwiększenie ilości światła rejestrowanego przez aparat, spadek o 1EV to zmniejszenie ilości światła zarejestrowanego o połowę.

6 A5 Spust migawki Pozwala wyzwolić migawkę i zarejestrować zdjęcie. Spust migawki w aparacie działa dwustopniowo. Aparat ustawi ostrość po naciśnięciu spustu migawki do połowy. Aby zrobić zdjęcie, naciskamy spust do końca. A6 Włącznik zasilania Pozwala włączyć lub wyłączyć aparat A7 Dioda wspomagająca AF - używaną do dodatkowego oświetlania niedoświetlonych obiektów, co ułatwia ustawianie ostrości. Dioda wspomagająca zapala się po naciśnięciu spustu migawki do połowy Dioda samowyzwalacza, Lampa redukcji efektu czerwonych oczu A8 Pokrywa bagnetu korpusu Zabezpiecza korpus przed zanieczyszczeniami i uszkodzeniem. A9 Styki procesora CPU Umożliwiają korzystanie z automatycznego trybu pomiaru światła oraz pozwalającą na przekazywanie danych związanych z obiektywem (np. nazwę modelu, wartość ogniskowej lub liczbę przysłony) do procesora głównego.

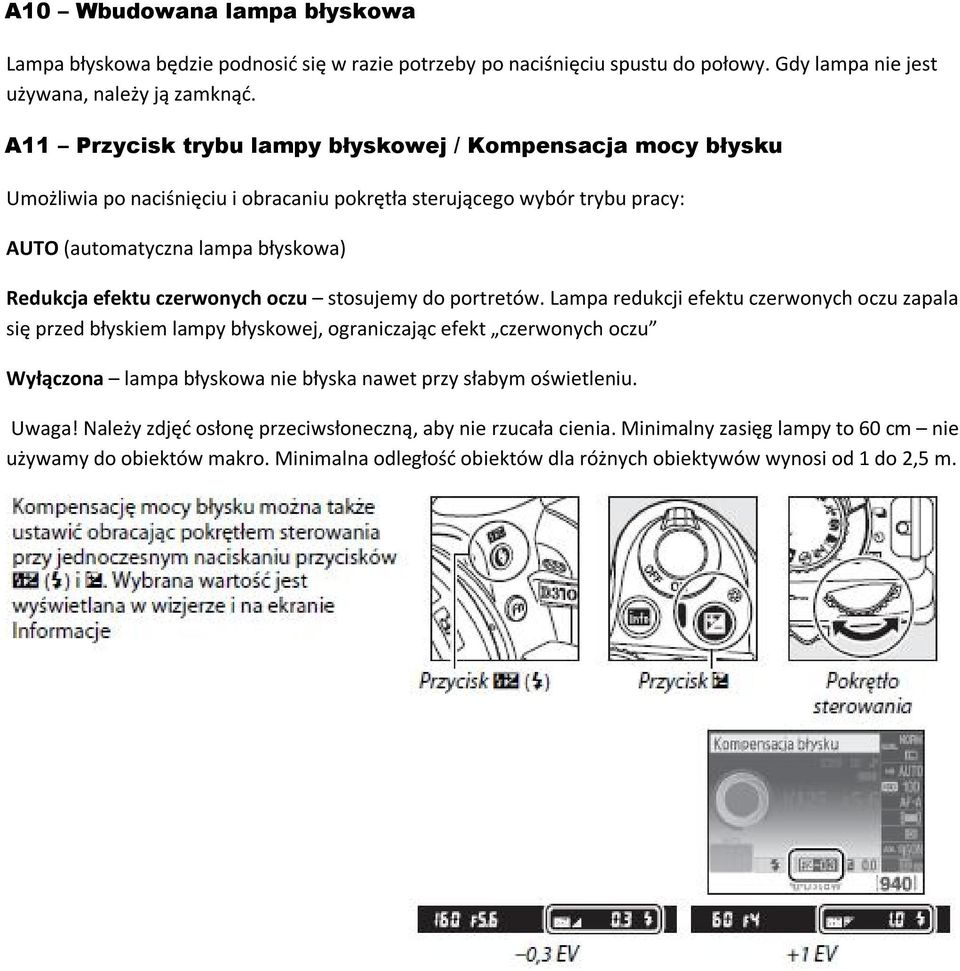

7 A10 Wbudowana lampa błyskowa Lampa błyskowa będzie podnosić się w razie potrzeby po naciśnięciu spustu do połowy. Gdy lampa nie jest używana, należy ją zamknąć. A11 Przycisk trybu lampy błyskowej / Kompensacja mocy błysku Umożliwia po naciśnięciu i obracaniu pokrętła sterującego wybór trybu pracy: AUTO (automatyczna lampa błyskowa) Redukcja efektu czerwonych oczu stosujemy do portretów. Lampa redukcji efektu czerwonych oczu zapala się przed błyskiem lampy błyskowej, ograniczając efekt czerwonych oczu Wyłączona lampa błyskowa nie błyska nawet przy słabym oświetleniu. Uwaga! Należy zdjęć osłonę przeciwsłoneczną, aby nie rzucała cienia. Minimalny zasięg lampy to 60 cm nie używamy do obiektów makro. Minimalna odległość obiektów dla różnych obiektywów wynosi od 1 do 2,5 m.

8 A12 Znacznik Płaszczyzny ogniskowej Pozwala określić dokładną odległość pomiędzy obiektem a aparatem. Kołnierz mocowania obiektywu znajduje się około 46 mm od znacznika płaszczyzny ogniskowej A13 Zaczep paska A14 Mikrofon Nikon D3100 nagrywa pojedyncze filmy o rozdzielczości 1920*1080 lub 1280*720 lub 640*480, 25 klatek na sekundę o rozmiarze do 4GB i długości około 10 minut. Format zapisu filmu - MOV A15 Pokrywa gniazda A16 Przycisk FN (funkcji) W menu można zmienić działanie tego przycisku. Po naciśnięciu wraz z pokrętłem sterowania można zmieniać: A - Jakość/ wielkość zdjęcia B Czułość ISO (oraz tylko w trybach P S A M) C - Balans bieli D Aktywną funkcję D-Lighting A17 Znacznik pozycji mocowania obiektywu A18 Przycisk odłączania obiektywu Znacznik umożliwia prawidłowe mocowanie obiektywu do korpusu. Po zamocowanie obiektywu obracamy go w lewo (przeciwnie do ruchu wskazówek zegara), aż zaskoczy blokada. Obiektyw odłączamy naciskając przycisk odłączania obiektywy i obracając go w prawo. A19 Lustro A20 Mocowanie obiektywu A21 Pokrywa sanek mocujacych A22 Sanki mocujace Możliwość mocowania opcjonalnej lampy błyskowej. Po zamocowaniu dodatkowej lampy wbudowana lampa błyskowa nie będzie wyzwalana. A23 Gniazdo akcesoriów do przewodów zdalnego sterowania i odbiorników GPS A24 Złącze USB służy do podłączenia aparatu do komputera lub drukarki A25 Złącze HDMI służy do podłączenia aparatu do urządzeń wysokiej rozdzielczości (monitory, telewizory LCD) A26 Złącze A/V służy do podłączenia aparatu do telewizora (stara technologia)

9 B1 Okular wizjera Wizjer należy zasłonić podczas wykonywania zdjęć w trybie samowyzwalacza B2 Gumowa muszla oczna ogranicza dostęp dodatkowego światła do wizjera B3 Monitor Cztery funkcje: A Wyświetlanie ustawień B- Podgląd na żywo C Wyświetlanie zdjęć D Widok pełnoekranowy B4 Przycisk odtwarzanie Zdjęcie po wykonaniu jest wyświetlane około 4s. Można wyświetlać wykonane zdjęcia nasiskając przycisk odtwarzanie. Do następnego zdjęcia przechodzimy naciskając wybierak wielofunkcyjny.

10 B5 Przycisk Menu B6 Przycisk pomnejszanie B7 Przycisk powiększanie B8 Przycisk edycji informacji Przełącza pomiędzy dwoma ekranami z informacjami o ustawionych parametrach, ekspozycji B9 Gniazdo mocowania statywu B10 Pokrętło korekcji dioptrażu które pozwala zniwelować indywidualne różnice wzroku

11 B11 Przycisk AE-L/AF-L Przycisk ochrony Przycisk blokady ostrości. Ostrość pozostanie zablokowana tak długo, jak przycisk AE-L będzie wciśnięty, nawet po zdjęciu palca ze spustu migawki. Można zmienić funkcje tego przycisku w menu wybierając jedną z funkcji A Blokada AE/AF B - Tylko blokada AE (ekspozycji) C Tylko blokada AF D Blokada AE D- Wyłącz autofokus Więcej na: Kiedy należy korzystać z funkcji AE-L? Po naciśnięciu przycisku AE-L automatyczna ekspozycja i balans bieli są blokowane, tak aby kolejne zdjęcia były rejestrowane z taką samą ekspozycją i balansem. Może to być pomocne w przypadku rejestrowania zdjęć panoramicznych, ponieważ pozwala zachować spójną ekspozycję na wszystkich zdjęciach. Innym możliwym zastosowaniem jest zablokowanie ekspozycji na tle, a następnie zmiana kompozycji i wykonanie zdjęcia. Przycisk ochrony Zabezpiecza wybrane zdjęcia przed przypadkowym usunięciem. Zdjęcia takie są oznaczone symbolem kluczyka.

12 B12 Pokrętło sterowania W trybie S lub M ustala czas otwarcia migawki W trybie A ustala przysłonę W trybie P ustala kombinację przysłony i czasu otwarcia migawki W trybie M po wybraniu czasu otwarcia migawki przy wciśniętym przycisku kompensacji ekspozycji zmieniamy ustawienie przysłony B13 Przełącznik podglądu na żywo B14 Przycisk nagrywania filmu Naciskając przycisk rozpoczynamy nagrywanie lub kończymy nagrywanie filmu. B15 Pokrywa gniazda karty pamięci B16 Wybierak wielofunkcyjny B17 Przycisk OK. wybieraka wielofunkcyjnego

13 B18 Dioda dostępu do karty pamięci Dioda świeci się podczas zapisywania zdjęcia na kartę. Dioda zaświeci się też podczas wkładania i wyjmowania karty pamięci. Kartę pamięci zmieniamy przy wyłączonym aparacie! B19 Głośnik B20 Osłona opcjonalnego złacza zasilania B21 Zatrzask pokrywy akumulatora B22 Pokrywa komory akumulatora B23 Przycisk Usuń Usuwanie zdjęć podczas odtwarzania Materiał opracowano w oparciu o instrukcję obsługi aparatu NIKON D3100 Opracował: Andrzej Kazimierczyk, Namysłów 2013
