1 ZESTAW EP4+ACP do sterowania wentylatorami 4 biegowymi INSTRUKCJA OBSŁUGI I INSTALACJI do wersji sterownika 1.0, wydanie 4, sierpień 2013 Pb COMPIT, ul. Wielkoborska 77, Częstochowa, tel./fax (34)

2 Spis treści 1 Opis sterownika Realizowane funkcje Schemat obsługiwanego układu Zasady bezpieczeństwa Pozbywanie się urządzeń elektrycznych i elektronicznych Obsługa sterownika i opis działania Wygląd zewnętrzny Wyświetlacz Ustawianie trybu pracy Wietrzenie Lista odczytów i nastaw Sygnalizacja alarmów Programowanie stref Parametry serwisowe Sterowanie przepustnicą obejściową (bypass) rekuperatora Priorytety sterowania wentylatorami za pomocą modułu EP Montaż i uruchomienie Warunki środowiskowe Wybór właściwej lokalizacji panelu sterującego Montaż panelu sterującego Podłączenie zewnętrznego czujnika pokojowego Podłączenie panelu sterującego z modułem wykonawczym Instalowanie modułu wykonawczego Podłączenie elementów zewnętrznych do modułu EP Przykładowy schemat podłączenia elementów zewnętrznych do modułu EP Schemat podłączenia modułu EP4 do centrali B3B WX Schemat podłączenia central ZWC- B, D Schemat podłączenia nagrzewnicy wstępnej typu ENO C Schemat podłączenia nagrzewnicy wstępnej typu ENO C Schemat podłączenia nagrzewnicy wstępnej typu ENO C Schemat podłączenia kurtyny i bypassu Uruchomienie sterownika: Ustawianie zegara Ustawianie biegów rekuperatora Ustawianie stref czasowych Włączenie pracy z zegarem Konfiguracja nagrzewnicy wstępnej Dane techniczne ACP panel sterujący EP4 moduł wykonawczy DEKLARACJA ZGODNOŚCI COMPIT

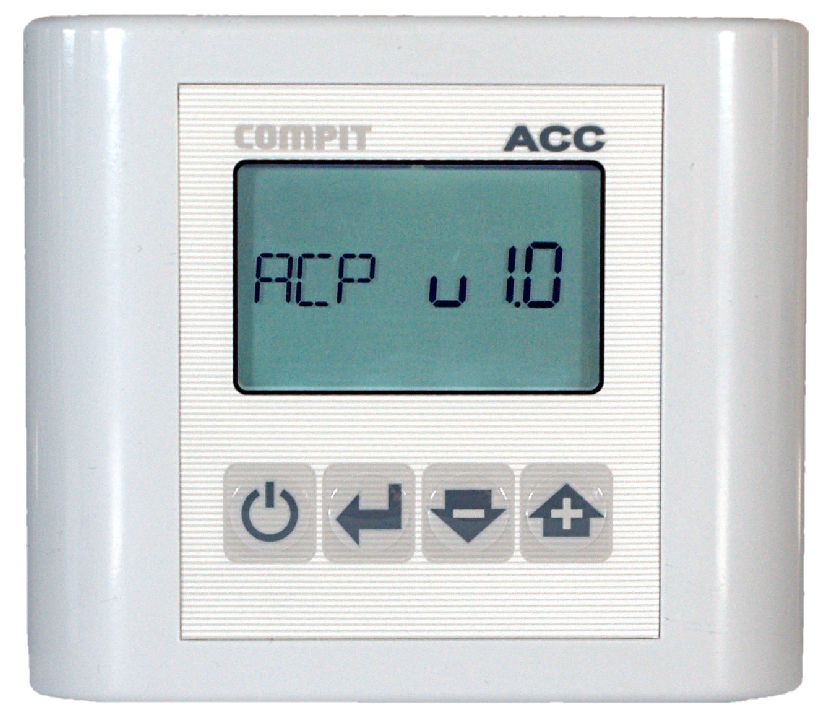

3 1 Opis sterownika Sterownik składa się z modułu pokojowego ACP połączonego z modułem wykonawczym EP Realizowane funkcje 1. Sterowanie wydajnością wentylatorów 2. Sterowanie wentylatorami do 4 biegów 3. Dobowy i tygodniowy program sterowania wentylacją 4. Kontrola zabezpieczeń termicznych wentylatorów 5. Kontrola zanieczyszczenia filtrów 6. Zabezpieczenie przed oszronieniem rekuperatora 7. Sterowanie nagrzewnicą wstępną 8. Sterowanie przepustnicą obejściową rekuperatora 9. Sterowanie kurtyną 10. Wejście wymuszenia przewietrzania (np.: do współpracy z czujnikiem CO2) 11. Sterowanie nagrzewnicą wtórną (po podłączeniu dodatkowego modułu EHE) 1.2 Schemat obsługiwanego układu. NE-1 + F1 REKUPERATOR F2 Wyciąg z pomieszczenia T1 CZERPNIA WYMIENNIK NE-2 + T2 Nawiew do pomieszczenia WYRZUTNIA ΔP1 NE-1 nagrzewnica elektryczna wstępna T1 czujnik temperatury powietrza dolotowego P1 Presostat nagrzewnicy F1,F2 filtry powietrza (w skrzynce rekuperatora) NE-2 nagrzewnica wtórna (obsługiwana przez oddzielny moduł sterownika, dostępny na zamówienie) T2 czujnik temperatury nagrzewnicy wtórnej COMPIT 3

4 2 Zasady bezpieczeństwa Przed zainstalowaniem sterownika należy uważnie przeczytać instrukcję obsługi. sterownik nie może być użytkowany niezgodnie z przeznaczeniem. Wszelkie prace przyłączeniowe mogą się odbywać tylko przy odłączonym napięciu zasilania, należy upewnić się, że przewody elektryczne nie są pod napięciem. Prace przyłączeniowe i montaż powinny być wykonane wyłącznie przez osoby z odpowiednimi kwalifikacjami i uprawnieniami, zgodnie z obowiązującymi przepisami i normami. Nie wolno instalować i użytkować sterownika z uszkodzoną obudową. W układach, które nie mogą być wyłączone, układ sterowania musi być skonstruowany w sposób umożliwiający jego pracę bez sterownika. Wszelkich napraw sterowników może dokonywać wyłącznie serwis producenta. Dokonywanie naprawy przez osobę nieupoważnioną przez firmę COMPIT powoduję utratę gwarancji. 3 Pozbywanie się urządzeń elektrycznych i elektronicznych Symbol przekreślonego kosza, który jest umieszczany na wyrobach firmy COMPIT lub dołączanych instrukcjach obsługi, informuje, że nie wolno wyrzucać wraz z innymi odpadami zużytych lub niesprawnych urządzeń elektrycznych i elektronicznych. Urządzenie tak oznaczone a przeznaczone do utylizacji, powtórnego użycia lub odzysku podzespołów, należy przekazać do wyspecjalizowanego punktu zbiórki, gdzie będzie bezpłatnie przyjęte. Produkt można przekazać lokalnemu dystrybutorowi przy zakupie nowego urządzenia. Prawidłowo przeprowadzona operacja utylizacji pozwala uniknąć negatywnego wpływu na środowisko naturalne lub zdrowie człowieka. Nieprawidłowe składowanie lub utylizacja zagrożona jest karami, przewidzianymi odpowiednimi przepisami. 4 Obsługa sterownika i opis działania 4.1 Wygląd zewnętrzny Podświetlany wyświetlacz LCD Klawisz zmiany trybu pracy, powrót do podstawowego odczytu Klawisz przełączający pomiędzy trybem przeglądania a trybem edycji* 4 COMPIT Klawisz zwiększania edytowanej wartości lub poruszania się w górę menu. Klawisz zmniejszania edytowanej wartości lub poruszania się w dół menu.

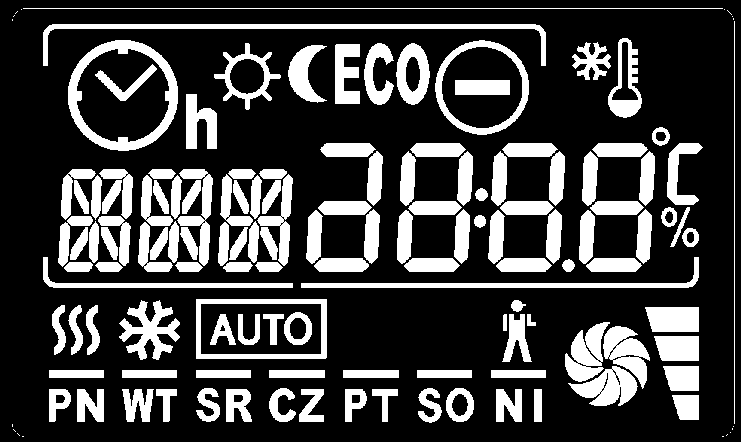

5 4.2 Wyświetlacz Pole wyboru trybu pracy Pole nazwy wyświetlanego parametru Pole sygnalizacji załączenia nagrzewnicy Wskaźnik dnia tygodnia Wskaźnik działania zabezpieczenia przeciwzamrożeniowego Pole wartości wyświetlanego parametru Wskaźnik działania wentylacji, animowany wiatraczek i linijka poziomu mocy. Zapalanie się wszystkich segmentów wiatraczka sygnalizuje konieczność wymiany filtrów. 8. Symbol serwisanta - informacja, że wystąpiło zakłócenie pracy centrali. Jednocześnie na ekranie wyświetlany jest kod błędu. 4.3 Ustawianie trybu pracy Tryb pracy sterownika można zmienić naciskając klawisz. Po pierwszym przyciśnięciu klawisza na wyświetlaczu pojawią się wszystkie dostępne tryby pracy, a aktualnie wybrany tryb będzie migał. Następne naciśnięcia klawisza powodują przełączanie trybów pracy. Tryb dzienny Tryb nocny Tryb ekonomiczny Wyłączenie Praca według zegara Termostat automatycznie zapamiętuje wybrany tryb pracy, po chwili migający symbol wybranego trybu zapali się na stałe a pozostałe symbole znikną. Funkcjonowanie wentylacji w zależności od wybranego trybu: 1. Praca według zegara: Wentylacja pracuje z większą wydajnością w wybranych godzinach, poza ustawionymi strefami wentylacja pracuje z niższą wydajnością. 2. Tryb dzienny: Wentylacja pracuje z większą wydajnością. 3. Tryb nocny: Wentylacja pracuje ze średnią wydajnością. 4. Tryb ekonomiczny: Wentylacja pracuje z minimalną wydajnością 5. Wyłączenie COMPIT 5

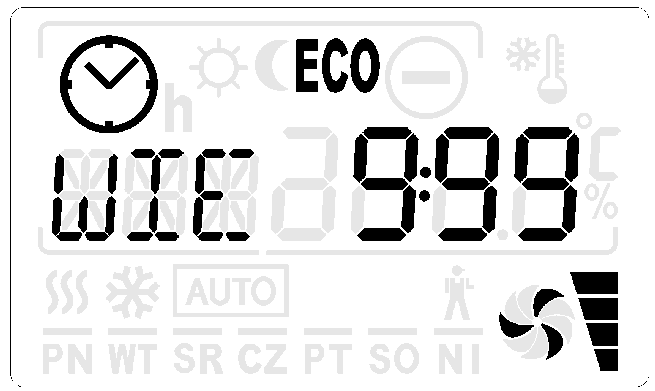

6 4.4 Wietrzenie Funkcję można wywołać przytrzymując wciśnięty klawisz przez 3 sekundy. Sterownik uruchamia wtedy wentylację z maksymalną wydajnością i zaczyna odliczać czas do zakończenia. Domyślny czas wietrzenia można ustawić w parametrach serwisowych. Czas wietrzenia można zmieniać za pomocą klawiszy i. Po odliczeniu ustawionego czasu sterownik powraca do realizacji wybranego wcześniej trybu pracy. Przewietrzanie można zakończyć w dowolnym momencie przytrzymując ponownie klawisz 4.5 przez 3 sekundy. Lista odczytów i nastaw Po uruchomieniu sterownika na wyświetlaczu można odczytać aktualny tryb pracy, temperaturę zmierzona pomieszczenia. Do poruszania się po liście odczytów i nastaw służą klawisze nastaw klawisz i. W przypadku powoduje rozpoczęcie edycji wybranego parametru. W trybie edycji zmianę wartości wybranego parametru dokonuje się klawiszami i. Parametry są natychmiast zapisywane do pamięci. Po zmianie wartości parametru należy przycisnąć klawisz aby powrócić do trybu przeglądania parametrów lub klawisz aby powrócić do domyślnego okienka odczytowego. Trwałość nastaw w pamięci wynosi co najmniej 10 lat (w wyłączonym sterowniku). 6 COMPIT

7 Działanie zegara jest podtrzymywane przez 48 godzin, pod warunkiem, że moduł ACC 2 był zasilony przez co najmniej 6 godzin. Ekran domyślny Tryb pracy Zmierzona temperatura pomieszczenia Odczyt zadanej temperatury pomieszczenia Temperatura powietrza dolotowego * Edycja dnia tygodnia Stan bypasu ** OFF zamknięty ON otwarty Edycja minut Zegar, aktualna godzina i dzień tygodnia. Edycja godzin Temperatura zadana w strefie dziennej Edycja temperatury zadanej w strefie dziennej Temperatura zadana w strefie nocnej Edycja temperatury zadanej w strefie nocnej Temperatura zadana w strefie ECO Edycja temperatury zadanej w strefie ECO *) Parametr Temperatura powietrza dolotowego nie jest wyświetlany kiedy regulator jest skonfigurowany do pracy bez czujnika temperatury powietrza dolotowego **) Parametr stan bypassu nie jest wyświetlany, kiedy obsługa bypassu jest wyłączona. COMPIT 7

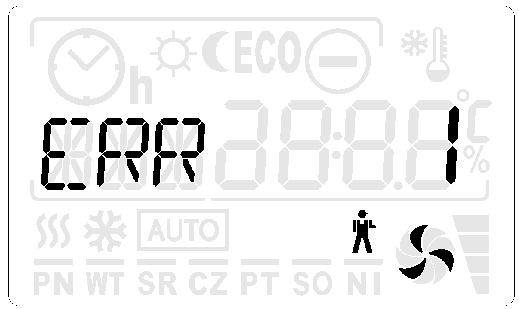

8 4.6 Sygnalizacja alarmów Sterownik informuje użytkownika o zakłóceniach w działaniu centrali za pomocą migającej ikony symbolizującej serwisanta oraz wyświetlanym kodem. ERR 1 oznacza zadziałanie zabezpieczeń termicznych silników napędzających wentylatory. ERR 2 błąd czujnika temperatury dolotowej ERR 3 błąd transmisji pomiędzy panelem a modułem ERR 4 błąd czujnika temperatury wylotowej ERR 7 błąd czujnika temperatury pomieszczenia ERR 8 rozwarte wejście pozwolenia na pracę w module EHE ERR 9 w parametrze HTP jest wybrany niewłaściwy moduł nagrzewnicy Rysunek 1: Przykład sygnalizacji alarmu nr 1. 8 COMPIT

9 4.7 Programowanie stref Program czasowy działania centrali definiuje się, określając czas rozpoczęcia strefy oraz tryb pracy który będzie od ustawionej godziny realizowany. Rozdzielczość nastaw zegara wynosi 10 minut. Godzina rozpoczęcia następnej strefy jest jednocześnie godziną zakończenia strefy poprzedniej. Dla każdego dnia tygodnia ustawia się 4 strefy pracy: A, B, C, D. W każdej strefie można wybrać pracę w trybach: dziennym, nocnym lub ekonomicznym. Dla każdego trybu określona jest temperaturę zadana i obroty wentylatorów. Ustawianie stref dla kolejnych dni tygodnia Ustawianie godziny rozpoczęcia danej strefy Ustawianie trybu realizowaneg o w danej strefie Strefy dla kolejnych dni tygodnia programuje się w taki sam sposób. Dla ułatwienia programowania stref ogrzewania termostat wyposażony jest w funkcję COPY, której działanie polega na kopiowaniu nastaw z dnia poprzedniego. Aby skopiować nastawy z poprzedniego dnia należy podczas wyświetlania dowolnej strefy przytrzymać klawisz przez 3 sekundy. sterownik na chwilę wyświetli napis COPY, w tym czasie nastawy z dnia poprzedniego zostaną skopiowane. COMPIT 9

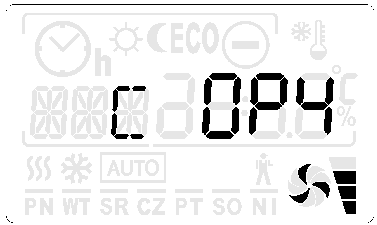

10 4.8 Parametry serwisowe Kod Opis Nastawa Zakres fabryczna zmian Kod Kod dostępu do poniższych parametrów. Aby możliwa była OBR ECO Obroty wentylatora w trybie ekonomicznym OBR Księżyc Obroty wentylatora w trybie nocnym OBR Słońce Obroty wentylatora w trybie dziennym (parametr nieistotny w układzie z modułem EP4) HTT Włączenie obsługi nagrzewnicy wymaga podłączenia PZT Tryb działania zabezpieczenia przeciwzamrożeniowego: ich edycja należy ustawić 9. EU modułu nagrzewnicy EHE lub EHW. 0 oznacza, że moduł nagrzewnicy jest wyłączony. 0 wyłączone 1 praca z czujnikiem temperatury, załączenie grzałki 2 praca z czujnikiem temperatury, załączenie grzałki i zmniejszenie obrotów wentylatorów do 1 3 praca z presostatem, załączenie grzałki 4 praca z presostatem, załączenie grzałki i zmniejszenie obrotów wentylatorów do 1 PZP Próg zadziałania zabezpieczenie przeciwzamrożeniowego 4 C C PZC Czas działania zabezpieczenia przeciwzamrożeniowego 3min min LED Jasność podświetlenia wyświetlacza LED NRT Wybór czujnika pomieszczenia: 1 1,2 MOD Typ podłączonego modułu, parametr do odczytu - - CPR Konfiguracja wejścia presostatów filtrów: 1 1,2 PWI Czas przewietrzania 10min 1..60min LBI Liczba biegów wentylatorów CBP Konfiguracja pracy bypassu rekuperatora: czujnik wbudowany w moduł pokojowego ACP 2 czujnik dołączony do modułu pokojowego ACP 1 1 rozwarcie oznacza, że filtr jest zanieczyszczony 2 zwarcie oznacza, że filtr jest zanieczyszczony 0 brak bypassu 1 sterowanie bypassem załączone 1 Schemat podłączenia w rozdziale 5.4 na stronie COMPIT

11 Kod Opis Nastawa Zakres fabryczna zmian CRO Zezwolenie na redukcję obrotów wentylatorów w przypadku 0 1 przechłodzenia pomieszczenia. 0 redukcja zabroniona 1 redukcja dozwolona 4.9 Sterowanie przepustnicą obejściową (bypass) rekuperatora Kiedy temperatura pomieszczenia przekracza nastawioną temperaturę maksymalną, sterownik może otworzyć bypass rekuperatora. Dzięki temu możliwe jest obniżenie temperatury pomieszczenia, ponieważ powietrze usuwane nie podgrzewa powietrza nawiewanego. Jeżeli jednak temperatura powietrza nawiewanego będzie wyższa niż temperatura pomieszczenia, to bypass rekuperatora zostanie zamknięty Priorytety sterowania wentylatorami za pomocą modułu EP4 Regulator wykona działanie którego priorytet jest wyższy (znajduje się na wyższej pozycji w liście). 1. Detekcja przymrożenia rekuperatora w konfiguracji PZT =2 i PZT =4 powoduje zmniejszenie obrotów do biegu 1 2. Zwarcie wejścia czujnika jakości powietrza powoduje zwiększenie obrotów do biegu ustawionego w parametrze LBI 3. Spadek temperatury pomieszczenia poniżej wartości zadanej (można ją odczytać w parametrze ZAD ) powoduje zmniejszenie obrotów do biegu 1 4. Ręczne wymuszenie przewietrzania powoduje ustawienie obrotów wentylatorów na wartość ustawioną w parametrze LBI Poza wymienionymi przypadkami sterowanie wentylacją odbywa się według wybranego trybu: Dzień, Noc, ECO lub według zegara. 5 Montaż i uruchomienie Prace przyłączeniowe i montaż powinny być wykonane wyłącznie przez osoby z odpowiednimi kwalifikacjami i uprawnieniami, zgodnie z obowiązującymi przepisami i normami. 5.1 Warunki środowiskowe Sterownik został zaprojektowany do użytkowania w środowisku mieszkalnym, (2 stopień zanieczyszczenia wg PN-EN ). Temperatura otoczenia sterownika nie może przekraczać zakresu C. 5.2 Wybór właściwej lokalizacji panelu sterującego Jeżeli panel sterujący ma mierzyć temperaturę pomieszczenia wbudowanym czujnikiem, to należy wybrać miejsce odpowiednie miejsce jego zainstalowania, np.: pokój dzienny. Panel sterujący powinien być zamontowany na wysokości około 150cm od podłogi, z dala od źródeł ciepła (np.: grzejnik, lodówka, telewizor lub komputer). Należy unikać miejsc narażonych na działanie promieni słonecznych oraz znajdujących się blisko drzwi i okien. Stosując dodatkowy czujnik zyskuję się większą swobodę umieszczenia panelu sterującego, wtedy powyższe zasady montażu odnoszą się do dodatkowego czujnika. COMPIT 11

12 5.3 Montaż panelu sterującego Panel sterujący mocuje się do ściany za pomocą dwóch kołków rozporowych. Aby zdemontować tylną ściankę, należy za pomocą śrubokręta wcisnąć zatrzask a następnie otworzyć obudowę tak jak na poniższym rysunku. Rysunek 2: Sposób demontażu tylnej ścianki panelu sterującego. Zdemontowaną tylną ściankę należy przykręcić do ściany za pomocą kołków montażowych i wkrętów. Otwór montażowy na wkręt fi 3mm Otwór montażowy na wkręt fi 3mm Wycięcie do wyprowadzenia przewodów Rysunek 3: Widok tylnej ścianki panelu sterującego ACP Po zamontowaniu tylnej ścianki, należy podłączyć przewodem 4 żyłowym z modułem wykonawczym sposób połączenia jest opisany w następnym rozdziale. Panel sterujący zatrzaskuje się zawieszając go na górnych zatrzaskach i dociskając dół tak aby nastąpiło zatrzaśniecie się dolnego zatrzasku. Należy upewnić się, że nie można zdjąć panelu bez użycia narzędzia. 5.4 Podłączenie zewnętrznego czujnika pokojowego Panel sterujący umożliwia podłączenie zewnętrznego czujnika temperatury pokojowej o charakterystyce Pt1000 na przykład czujnik typu T1007, lub T1005. Czujnik przyłącza się do zacisków T i M w panelu sterującym ACP. Maksymalna długość 12 COMPIT

13 przewodów do czujnika spełniająca założenia badań na kompatybilność elektromagnetyczną wynosi 30m. Po podłączeniu czujnika należy ustawić parametr NRT=2. Panel sterujący ACC2 Panel sterujący ACP Czujnik pokojowy złącze do modułu czujnik przekaźnik T1007 A B G U M T Z P Do modułu EP4 Rysunek 4: Schemat podłączenia dodatkowego czujnika temperatury pomieszczenia do panelu ACP 5.5 Podłączenie panelu sterującego z modułem wykonawczym Panel sterujący ACP należy podłączyć do modułu wykonawczego za pomocą przewodu 4 żyłowego o przekroju żył nie mniejszym niż 0,35mm² i długości nie przekraczającej 30m. Tak samo oznaczone zaciski łączy się ze sobą. A B G U A B G U M T Z P Panel ACC2 sterujący ACP Moduł wykonawczy COMPIT 13

14 5.6 Instalowanie modułu wykonawczego Wyciągane złącza 30mm 53mm 30mm 45mm 105mm 133mm 9mm 142mm 65mm Rysunek 5: Wymiary modułu wykonawczego EP4 Aby zamocować moduł wykonawczy EP4 na szynie, należy; 1. Wyciągnąć wtyczki złącz z gniazd. 2. Odciągnąć dolne zaczepy, 3. Zawiesić moduł na górnych zaczepach, 4. Wcisnąć dolne zaczepy tak aby zaskoczyły za krawędź szyny, 5. Upewnić się, że urządzenie jest zamocowane pewnie i nie można go zdjąć bez użycia narzędzia. 6. Umieścić wtyczki złącz na swoim miejscu 14 COMPIT

15 5.7 Podłączenie elementów zewnętrznych do modułu EP4 Czujnik temperatury Powietrza dolotowego CTK-1005 Czujnik jakości powietrza Czujnik CO Przykładowy schemat podłączenia elementów zewnętrznych do modułu EP4 przewód 2 x 0,5mm² 30m nax przewód 2 x 0,5mm² 30m max Złącze do AERO ACC ~ = Pk1 termiki wentylatorów presostaty filtrów AI2 GND BI3 GND BI1 GND Pk3 Pk4 Pk5 Pk6 Pk zasilanie N 230V ~ L temperatura AI1 dolot GND czujnik GND CO2 BI2 AERO EP praca komunikacja A B G U Pk bezpiecznik 10A bezpiecznik max 2A L N przewód 5 x 1,5mm² L1 L2 L3 L4 N przewód 2 x 0,75mm² 230V~ NE-1 (NG-C) Maksymalny prąd przekaźnika Pk1: 4(2)A Wentylator wyciągowy Wentylator nawiewny Rysunek 6: Przykładowy schemat podłączenia modułu EP4 Opis wyjść przekaźnikowych: Opis wejść Pk1 sterowanie nagrzewnicy wstępnej Pk2 sterowanie kurtyną Pk3 Pk6 sterowanie wentylatorami Pk7 Sterowanie przepustnicą obejściową wymiennika (bypass) BI1 wejście zabezpieczeń termicznych wentylatorów BI2 wejście czujnika CO2 Bi3 wejście presostatów filtrów AI1 Czujnik temperatury nagrzewnicy wstępnej COMPIT 15

16 5.7.2 Schemat podłączenia modułu EP4 do centrali B3B WX COMPIT

17 5.7.3 Schemat podłączenia central ZWC- B, D COMPIT 17

18 5.7.4 Schemat podłączenia nagrzewnicy wstępnej typu ENO C ~ = Pk1 Pk Pk3 Pk4 Pk5 Pk6 termiki BI1 wentylatorów GND presostaty BI3 filtrów GND temperatura AI2 wylot GND temperatura AI1 dolot GND czujnik GND CO2 BI2 AERO E4P praca komunikacja A B G U Pk zasilanie N 230V ~ L bezpiecznik max 2A 18 COMPIT

19 5.7.5 Schemat podłączenia nagrzewnicy wstępnej typu ENO C ~ = Pk1 Pk Pk3 Pk4 Pk5 Pk6 termiki BI1 wentylatorów GND presostaty BI3 filtrów GND temperatura AI2 wylot GND temperatura AI1 dolot GND czujnik GND CO2 BI2 AERO E4P praca komunikacja A B G U Pk zasilanie N 230V ~ L bezpiecznik max 2A COMPIT 19

20 5.7.6 Schemat podłączenia nagrzewnicy wstępnej typu ENO C ~ = Pk1 Pk Pk3 Pk4 Pk5 Pk6 termiki BI1 wentylatorów GND presostaty BI3 filtrów GND temperatura AI2 wylot GND temperatura AI1 dolot GND czujnik GND CO2 BI2 AERO E4P praca komunikacja A B G U Pk zasilanie N 230V ~ L bezpiecznik max 2A 20 COMPIT

21 5.7.7 Schemat podłączenia kurtyny i bypassu ~ = Pk1 Pk Pk3 Pk4 Pk5 Pk6 termiki wentylatorów presostaty filtrów AI2 GND BI3 GND BI1 GND temperatura AI1 dolot GND czujnik GND CO2 BI2 AERO EP praca komunikacja A B G U Pk V~ Lub 24V 230V~ Lub 24V przewód 3 x 0,5mm² przewód 3 x 0,5mm² Napęd kurtyny Napęd bypasu Maksymalny prąd przekaźników Pk2, Pk7: 4(2)A Ilustracja 1: Schemat podłączenia napędów bypassu rekuperatora i kurtyny. Sterownik umożliwia podłączenie napędów zasilanych napięciem 230~ lub 24V. Stosowanie obniżonego napięcia (24V) wymaga stosowania oddzielnego zasilacza lub transformatora bezpieczeństwa. Zastosowane przekaźniki przełączne pozwalają na łatwe podłączenie napędów sterowanych 3-punktowo oraz o działaniu typu zamknij/otwórz. Sterowanie bypassem rekuperatora wymaga zamontowania czujnika temperatury dolotowej. Kurtyna i bypass nie są elementami niezbędnymi do działania sterownika. COMPIT 21

22 5.8 Uruchomienie sterownika: Ustawianie zegara Za pomocą klawiszy (minus) i (plus) odnaleźć parametr ZEG. Przycisnąć klawisz (enter) aby rozpocząć edycję godzin. Klawiszami (minus) i (plus) ustawić właściwą godzinę. Przycisnąć klawisz (enter) aby rozpocząć edycję minut. Klawiszami (minus) i (plus) ustawić właściwą minutę. Przycisnąć klawisz (enter) aby rozpocząć ustawianie dnia tygodnia. Klawiszami (minus) i (plus) ustawić właściwy dzień tygodnia. Klawiszem (enter) zakończyć ustawianie zegara Ustawianie biegów rekuperatora 1. Za pomocą klawiszy (minus) i (plus) odnaleźć parametr KOD. Ustawić kod serwisowy: KOD=9 2. Wybrać parametr OBR z symbolem EKO. Ustawić obroty wentylatora dla trybu ECO (ekonomicznego) 3. Wybrać parametr OBR z symbolem księżyca. Ustawić obroty wentylatora dla trybu Księżyc (nocnego) 4. Wybrać parametr OBR z symbolem słońca. Ustawić obroty wentylatora dla trybu Słońce (dziennego) Ustawianie stref czasowych. Ustawianie stref czasowych należy rozpocząć od strefy A dla PN (poniedziałku). Dla każdej strefy należy ustawić godzinę rozpoczęcia oraz tryb pracy (bieg). Aby rozpocząć edycję godziny należy przycisnąć klawisz (enter). Kolejne naciśnięcie klawisza (enter) przenosi do edycji trybu pracy. UWAGA. Rozpoczęcie następnej strefy jest jednocześnie zakończeniem strefy poprzedniej, dlatego godziny muszą być ustawione w porządku chronologicznym (A<B<C<D). Ustawione strefy czasowe z poprzedniego dnia można skopiować do następnego. Należy tylko przytrzymać wciśnięty przez 3 sekundy klawisz (enter). (Patrz. 4.7 ) Włączenie pracy z zegarem Aby uruchomić ustawiony program czasowy należy wybrać tryb Praca wg zegara (patrz. 4.3 Ustawianie trybu pracy). 5.9 Konfiguracja nagrzewnicy wstępnej Przed uruchomieniem należy sprawdzić czy nagrzewnica jest podpięta zgodnie ze schematem elektrycznym a czujnik jest umieszczony zgodnie ze schematem montażu rekuperatora. Nagrzewnica wstępna jest załączana jeżeli temperatura zmierzona czujnikiem T1 spadnie poniżej wartości ustawionej w parametrze PZP. Może wyłączyć się kiedy upłynie czas ustawiony w parametrze PZC o temperatura T1 jest wyższa niż ustawiona w parametrze PZP Ustawić kod serwisowy: parametr KOD=9 Ustawić parametr PZT=1 Ustawić temperaturę uruchomienia nagrzewnicy wstępnej: parametr PZP Ustawić minimalny czas załączenia nagrzewnicy wstępnej: parametr PZC 22 COMPIT

23 5.10 Dane techniczne ACP panel sterujący Zasilanie: Prąd pobierany przez sterownik: Stopień ochrony sterownika: Temperatura otoczenia: Temperatura składowania: Wilgotność względna: Zakres pomiaru temperatury pomieszczenia: Rozdzielczość pomiaru temperatury pomieszczenia: Dokładność pomiaru temperatury pomieszczenia: Przyłącza: Wyświetlacz: Wymiary panelu sterującego: 9V= z modułu EP4 I = 0,05A IP C C 5 80% bez kondensacji pary wodnej C 0,1 C ±0,5 C Zaciski śrubowe 1x1,5mm² Specjalizowany LCD z podświetleniem 106x92x40mm EP4 moduł wykonawczy Zasilanie: 230V, 50Hz Prąd pobierany przez sterownik: I = 0,02A Maksymalne napięcie przekaźników: 230V AC Maksymalny prąd znamionowy Pk1, Pk2, Pk7 przekaźników: Pk3, Pk4, Pk5, Pk6 Stopień ochrony sterownika: Temperatura otoczenia: Temperatura składowania: Wilgotność względna: Zakresy pomiarowe: Rozdzielczość pomiaru temperatury: Dokładność pomiaru temperatury: (dla pomiarów za pomocą przetworników Pt1000 klasy B, stosowanych w czujnikach COMPIT) Przyłącza: Wymiary 4(2)A 16(8) A IP C C 5 80% bez kondensacji pary wodnej T dolot. (27) C T wylot. (25) C T dolot. (27) 1 C T wylot. (25) 1 C T dolot. (27) ±1 C T wylot. (25) ±1 C Zaciski śrubowe 1x1,5mm² 113x89x47mm COMPIT 23
