STEROWNIK KOTŁA ZASYPOWEGO. Instrukcja obsługi i instalacji program u0, wydanie 3, sierpień 2016

Transkrypt

1 P2 STEROWNIK KOTŁA ZASYPOWEGO Instrukcja obsługi i instalacji program u0, wydanie 3, sierpień 2016 Pb

2 Realizowane funkcje Sterownik P2 służy do sterowania kotłem zasypowym z wentylatorem nadmuchowym i pompą obiegową CO. Cechuje się łatwą obsługą, realizuje następujące funkcje: Sterowanie procesem spalania - sterownik utrzymuje temperaturę koła na stałym zaprogramowanym poziomie sterując wydajnością wentylatora. Przedmuchy kotła sterownik realizuje okresowe przedmuchy gdy temperatura kotła jest większa od zadanej. Sterowanie obiegiem CO - sterownik steruje pracą pompy CO, zabezpieczając kocioł przed zbyt niską temperaturą, co wydatnie zwiększa żywotność kotła. Automatyczny powrót do pracy po zaniku zasilania po powrocie napięcia sterownik wznawia pracę w trybie w jakim znajdował się przed zanikiem zasilania. Zabezpieczenie przed przegrzaniem kotła pompa CO pracuje zawsze jeśli temperatura przekracza o 10 C temperaturę minimalną kotła. Zabezpieczenie przeciwzamrożeniowe sterownik załącza pompę CO jeżeli temperatura kotła jest niższa niż 6 C. Obsługa protokołu C14 umożliwia wymianę informacji pomiędzy wieloma urządzeniami podłączonymi do tej samej sieci. Np: podłączenie termostatu NANO, modemu GSM, komunikację ze sterownikami obiegów mieszających. NW P2 T1 PCO TP1 P2 sterownik kotła PCO pompa obiegowa obiegu grzewczego W wentylator nadmuchowy T1 Czujnik temperatury kotła NW naczynie przelewowe TP1 termostat pokojowy W (nie wchodzi w skład zestawu) Rysunek 1: Schemat hydrauliczny instalacji obsługiwanej przez sterownik P2 2 P2 wersja u0, wydanie 3

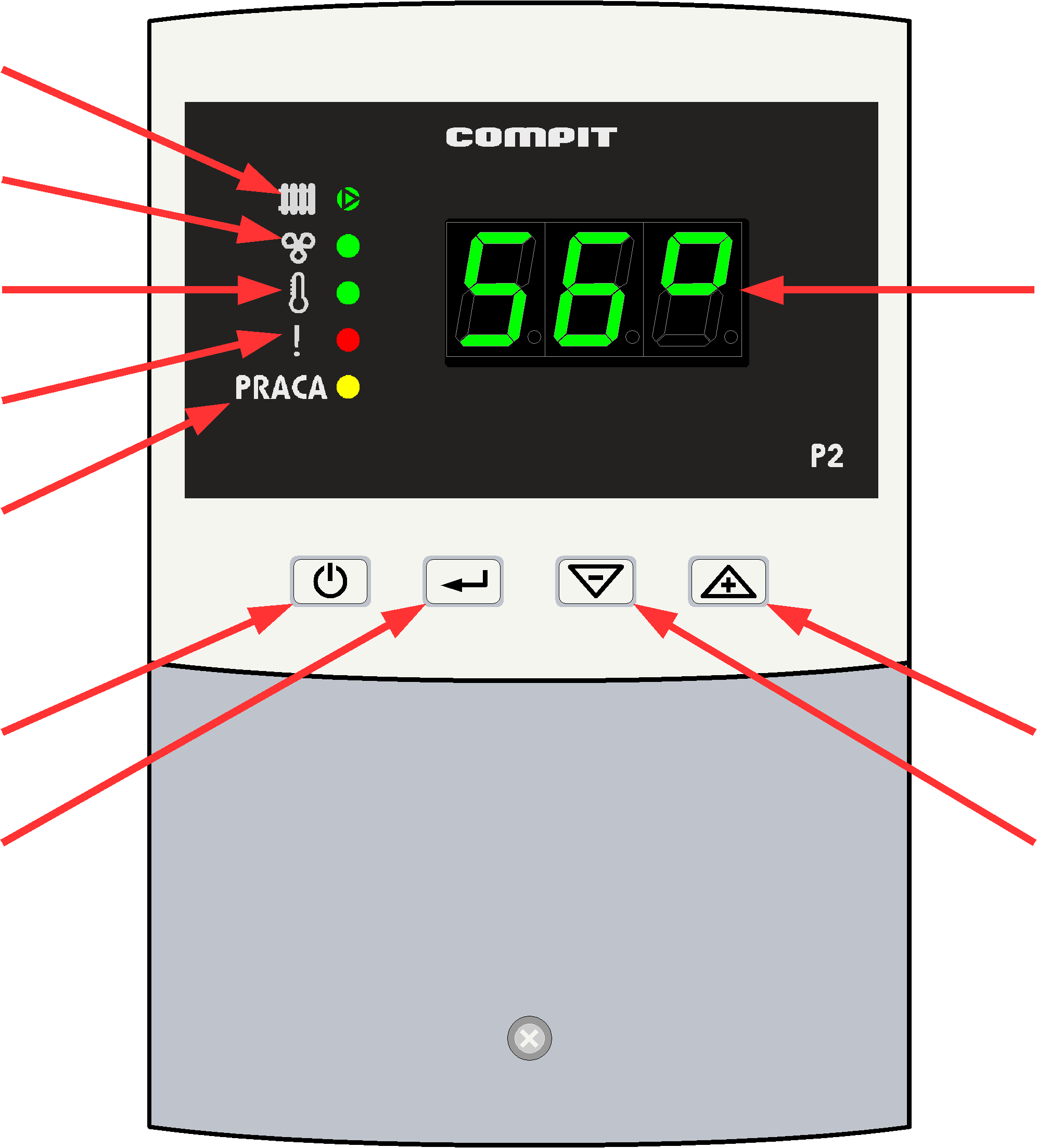

3 Opis sterownika Pompa CO Wentylator Termostat pokojowy Alarm Sygnalizacja pracy Wyświetlacz Włączenie ROZPALANIA Powrót na początek menu Zmiana wyświetlanego parametru Plus (w górę) Minus (w dół) Zasada działania Rozpalanie Aby rozpalić w kotle, należy nacisnąć klawisz. Na sterowniku zacznie migać żółta kontrolka PRACA. Wentylator wystartuje z minimalnymi obrotami i zacznie przyśpieszać aż do obrotów maksymalnych. Kiedy temperatura w kotle przekroczy temperaturę minimalną o 5 C sterownik automatycznie przejdzie do trybu PRACA. Jeżeli w kotle nie rozpali się, sterownik po 4 godzinach przejdzie w tryb STOP. Tryb PRACA Tryb PRACA jest sygnalizowany ciągłym świeceniem żółtej kontrolki PRACA. Jeżeli temperatura kotła jest niższa od zadanej wentylator pracuje stale. Obroty wentylatora zmniejszają się gdy temperatura kotła zbliża się do zadanej. Po osiągnięciu temperatury zadanej sterownik wykonuje okresowe przedmuchy. Czas pomiędzy przedmuchami ustawia się w parametrze P. Sterownik automatycznie wydłuża czas pomiędzy przedmuchami kiedy temperatura kotła wzrasta. Gdy temperatura kotła przekroczy 85 C przedmuchy nie są realizowane. Tryb STOP Sterownik przechodzi w tryb STOP automatycznie kiedy wygaśnie w kotle. Instrukcja P2 wersja u0, wydanie 3 3

4 Aby ręcznie przełączyć sterownik w tryb STOP należy przytrzymać klawisz 3 sekundy. przez Ustawianie temperatury kotła 1. Jeżeli sterownik nie wyświetla temperatury kotła należy nacisnąć krótko kalwisz aby powrócić do wyświetlania temperatury kotła. 2. Nacisnąć klawisz na wyświetlaczu pojawi się wartość zadanej temperatury kotła poprzedzona literą n. 3. Za pomocą klawiszy i ustawić właściwą temperaturę kotła. 4. Nacisnąć klawisz aby wrócić do wyświetlania temperatury zmierzonej kotła. Lista nastaw Temperatura zadana kotła [ C]. Zakres nastaw ograniczony parametrami serwisowymi opisanymi dalej. Czas pomiędzy przedmuchami minut. Kod dostępu do pozostałych nastaw. Parametry dostępne kiedy kod dostępu = 1 Czas trwania przedmuchu sekund Wzmocnienie C Parametr określa przy jakiej odchyłce temperatury kotła od zadanej obroty wentylatora są maksymalne. Maksymalna szybkość pracy wentylatora % Uwaga. Nie można ustawić wartości mniejszej niż ustawiona w następnym parametrze. Minimalna szybkość pracy wentylatora % 4 P2 wersja u0, wydanie 3

5 Szybkość pracy wentylatora w czasie przedmuchu % Parametry dostępne kiedy kod dostępu = 9 Maksymalna temperatura kotła C Uwaga. Nie można ustawić wartości mniejszej niż ustawiona w następnym parametrze. Minimalna temperatura kotła C Funkcja sterownika w sieci C14 0 = podrzędny, 1 = master Adres sterownika w sieci C Temperatura załączenia pomp Pompy załączają się gdy temperatura wzrośnie do poziomu minimalnej temperatury kotła minus 1 C Pompy wyłączają się gdy temperatura obniży się o 3 C poniżej minimalnej temperatury kotła. Praca z termostatem pokojowym Stan termostatu jest sygnalizowany kontrolką oznaczoną symbolem termometru. Zapalona kontrolka oznacza, że pomieszczenie w którym jest zainstalowany termostat wymaga ogrzewania. Kiedy termostat pokojowy nie jest zainstalowany zaciski wejściowe termostatu należy połączyć. Podłączony do sterownika termostat pokojowy, rozłącza swoje styki gdy temperatura pomieszczenia osiągnie nastawioną na nim wartość. sterownik P2 zmienia w tym momencie temperaturę zadaną kotła na minimalną. Pompa CO wyłącza się, jeżeli temperatura kotła jest mniejsza od temperatury minimalnej plus 10 C. Instrukcja P2 wersja u0, wydanie 3 5

6 Stany alarmowe Sterownik wyświetla informację o rozpoznanym stanie awaryjnym, który uniemożliwia normalną pracę kotła. Stan alarmowy jest sygnalizowany migającą czerwoną kontrolką alarm oraz przerywanym sygnałem dźwiękowym. ALARM 8 uszkodzenie czujnika temperatury kotła Aby skasować sygnalizację stanu alarmowego, należy nacisnąć klawisz. Montaż i uruchomienie W celu zamontowania sterownika na ścianie należy: Odkręcić wkręt mocujący osłonę złącz i zdjąć ją. Przymierzyć sterownik do ściany i zaznaczyć położenie dolnego kołka rozporowego. Zaznaczyć położenie górnego kołka rozporowego (rozstaw 130mm). Zawiesić sterownik na górnym wkręcie i przykręcić do ściany za pomocą wkręta dolnego. Podłączyć czujniki, zasilanie i urządzenia sterowane według opisu w następnym rozdziale. założyć osłonę złącz i przykręcić ją za pomocą dołączonego wkręta. 6 P2 wersja u0, wydanie 3

7 Rozmieszczenie wyprowadzeń UWAGA!: Wszystkie podłączenia elektryczne muszą być wykonywane przy odłączonym zasilaniu przez osoby z odpowiednimi kwalifikacjami i uprawnieniami! Ilustracja 2: Opis wyprowadzeń Czujniki temperatury i wejście termostatu Czujniki temperatury podłączyć do następujących zacisków: 1, 2 T1 - czujnik kotła (typ T2001) 5, 6 TER termostat pokojowy Instrukcja P2 wersja u0, wydanie 3 7

8 Interfejs cyfrowy RS linia B 8 linia A Zasilanie sterownika 17 przewód fazowy L 16 przewód neutralny N 11 przewód uziemiający PE Wentylator 15 przewód neutralny N 14 przewód fazowy L 10 przewód uziemiający PE Pompa CO 12 przewód neutralny N 13 przewód fazowy L 9 przewód uziemiający PE Ogólny schemat podłączenia P2 P W V~ TCO PCO Ilustracja 3: Schemat podłączenia. Uwaga. Do złącza uziemiającego należy wpiąć przewody uziemiające wentylatora, pompy CO oraz zasilania. Dla uproszczenia nie zostało to przedstawione na ilustracji. 8 P2 wersja u0, wydanie 3

9 Podłączenie termostatu pokojowego P2 P W V~ 20,5 C Ilustracja 4: Schemat podłączenia termostatu pokojowego. Można użyć termostatu z wyprowadzonymi stykami beznapięciowymi. Podanie napięcia sieci na wejście termostatu powoduje uszkodzenie sterownika i grozi porażeniem prądem elektrycznym. Podłączenie NANO P2 P W V~ 20, 5 U G B A 230V~ 9V= Ilustracja 5: Schemat podłączenia NANO. NANO jest termostatem pokojowym, który komunikuje się z sterownikiem P2 poprzez interfejs cyfrowy. Dzięki temu umożliwia nastawianie temperatury kotła oraz wyświetla temperaturę zmierzoną kotła. Podłączenie NANO wymaga użycia przewodu 2 żyłowego o przekroju minimalnym 0.25mm². Zacisk A w sterowniku P2 łączy się z zaciskiem A w NANO i tak samo zacisk B w sterowniku P2 z zaciskiem B w NANO. NANO Instrukcja P2 wersja u0, wydanie 3 9

10 wymaga zasilania z oddzielnego zasilacza sieciowego. Wejście termostatu pokojowego należy zewrzeć łącząc zaciski 5 i 6. Obsługę termostatu pokojowego należy uaktywnić ustawiając w sterowniku P2 w parametrze F05 wartość 1. Podłączenie modułu GSM Współpraca z modułem GSM umożliwia odczyt nastawianie temperatury oraz odczyt temperatury zmierzonej kotła. P2 P W V~ B A GSM F 2A Ilustracja 6: Schemat podłączenia P2 do modułu GSM. Wiadomości SMS, na które odpowiada sterownik P2 podłączony do modułu GSM:.KCOx T Odczyt parametrów sterownika P2 o adresie x, x może być równe 1 lub 2. Np. KC01 T odczytanie parametrów sterownika P2 o adresie 1..KCOx Ztt Ustawienie temperatury zadanej na tt C w sterowniku P2 o adresie x, x może być równe 1 lub 2. Wartość tt musi mieścić się w zakresie od 0 do 99. Jeżeli wpisana wartość przekracza ograniczenia zaprogramowane w sterowniku to sterownik przyjmie najbliższą możliwą wartość. Np. KC1 Z60 ustawienie temperatury zadanej sterownika o adresie 1 na 60 C. 10 P2 wersja u0, wydanie 3

11 Dane techniczne Zasilanie: 230V, 50Hz Prąd pobierany przez sterownik: I < 0,02A Typ bezpiecznika WTA-F 2A Maksymalny prąd znamionowy: Wentylator 2 A Pompa kotłowa 4(2) A Stopień ochrony sterownika: Temperatura otoczenia: Temperatura składowania: Wilgotność względna: Typ czujnika IP C C 5 80% bez kondensacji pary wodnej T2001 Zakres pomiarowy: T C Rozdzielczość pomiaru temperatury: Dokładność pomiaru temperatury Przyłącza: Wyświetlacz: Wymiary sterownika: Masa sterownika: Tabela 1: Dane techniczne. ±1 C Zaciski śrubowe 1x1,5mm² LED 3 cyfry + kontrolki 104x155x50mm 0,45kg 1 C Charakterystyka czujników Temperatura Rezystancja Temperatura Rezystancja [ C] [Ω] [ C] [Ω] Tabela 2: Przykładowe wartości rezystancji dla różnych temperatur dla czujnika typu T2001 Instrukcja P2 wersja u0, wydanie 3 11

12 Rozwiązywanie problemów Objawy Jak zareagować? Wyświetlacz nic nie pokazuje Sprawdzić czy jest napięcie zasilające. pomimo podłączenia sterownika Odłączyć zasilanie. Odkręcić pokrywę złącz i do sieci. sprawdzić czy bezpiecznik jest sprawny. Jeżeli jest przepalony wymienić na odpowiedni. Przepala się bezpiecznik. Upewnić się czy pompa CO i wentylator są prawidłowo podłączone. Sprawdzić czy pompa CO lub wentylator nie pobierają zbyt dużego prądu. Sprawdzić czy suma prądów pobieranych przez wentylator i pompę nie przekracza wartości maksymalnej. Pompa CO nie załącza się. Sprawdzić czy czujnik temperatury kotła jest umieszczony we właściwym miejscu. Sprawdzić czy temperatura kotła przekroczyła temperaturę załączenia pomp. Sprawdzić czy świeci się kontrolka termostatu pokojowego. Zamiast odczytu temperatury Sprawdzić czy temperatura mierzona nie sterownik wyświetla dwie przekracza zakresu pomiarowego sterownika. poziome kreski. Sprawdzić prawidłowość podłączenia czujnika. Sprawdzić czy czujnik jest właściwego typu. Nie reaguje na sygnał włączenia Sprawdzić czy jest założona zworka na wejściu ogrzewania z NANO termostatu pokojowego. NANO lub moduł GSM nie Sprawdzić prawidłowość podłączenia komunikuje się ze sterownikiem interfejsu cyfrowego. P2. Sprawdzić czy w sieci C14 jest jeden i tylko jeden sterownik w trybie MASTER. NANO sygnalizuje komunikację Sprawdzić jaki adres w sieci C14 ma sterownik ale nie wyświetla ekranu kotła P2. NANO wyświetla ekran kotła tylko wtedy kiedy adres sterownika P2 wynosi 1 albo P2 wersja u0, wydanie 3
