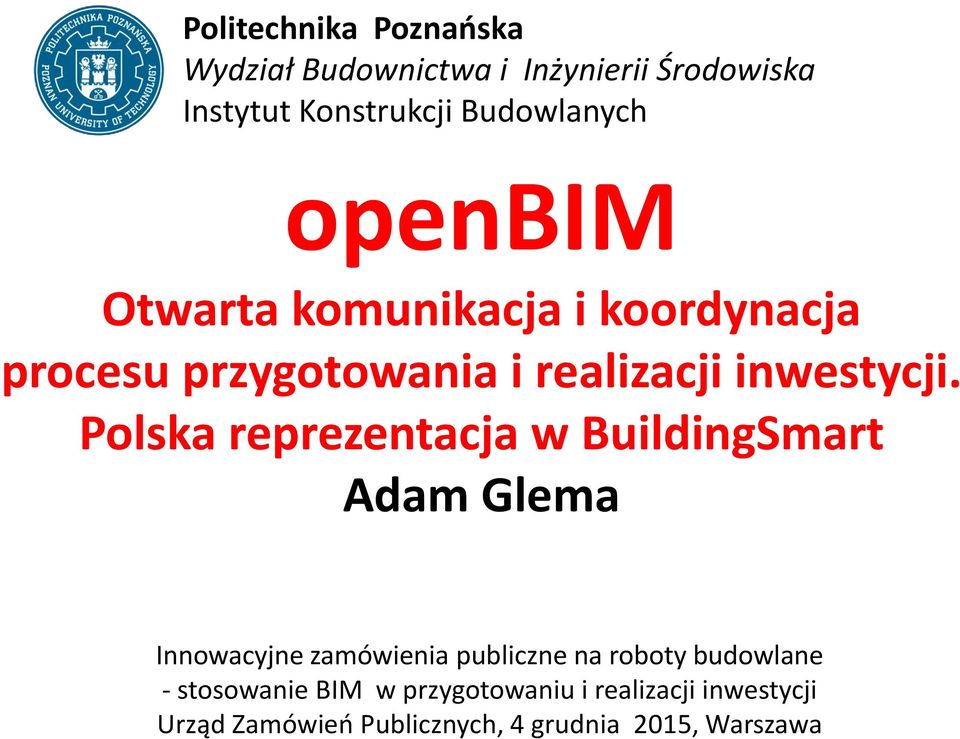

1 Politechnika Poznańska Wydział Budownictwa i Inżynierii Środowiska Instytut Konstrukcji Budowlanych openbim Otwarta komunikacja i koordynacja procesu przygotowania i realizacji inwestycji. Polska reprezentacja w BuildingSmart Adam Glema Innowacyjne zamówienia publiczne na roboty budowlane - stosowanie BIM w przygotowaniu i realizacji inwestycji

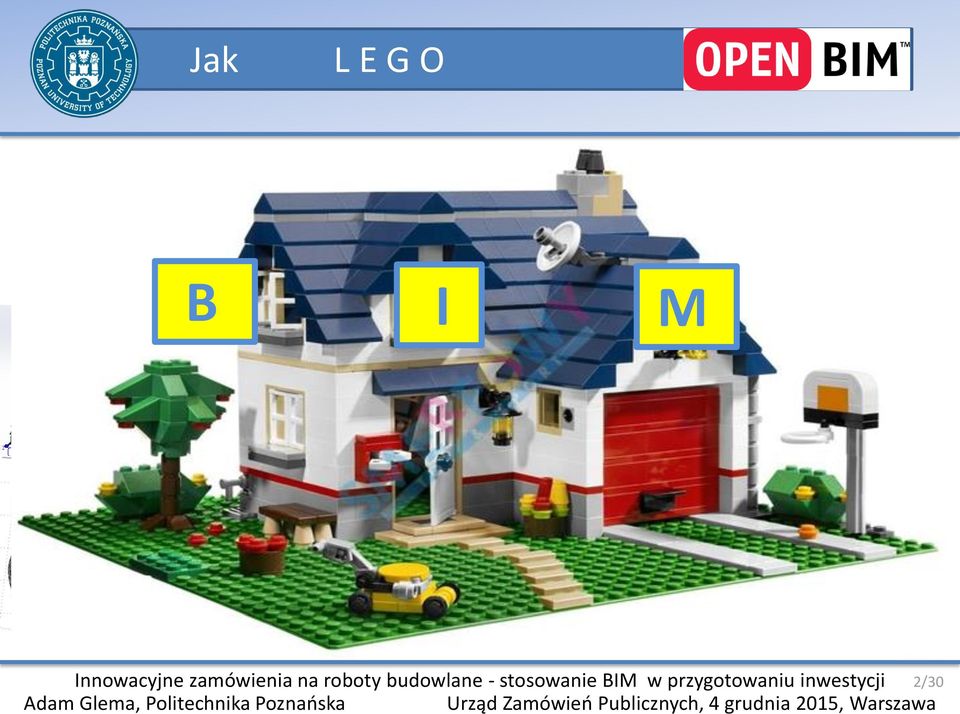

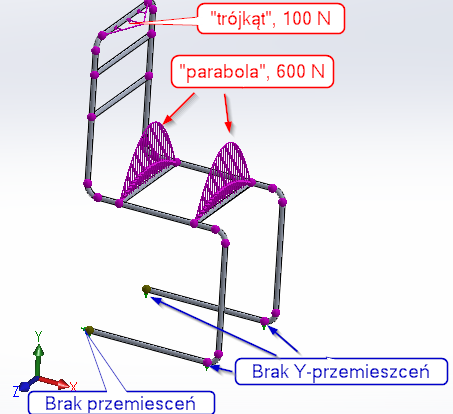

2 Jak L E G O KRZESŁO B I linia symbol kształt 3D wymiar fotografia model M 2/30

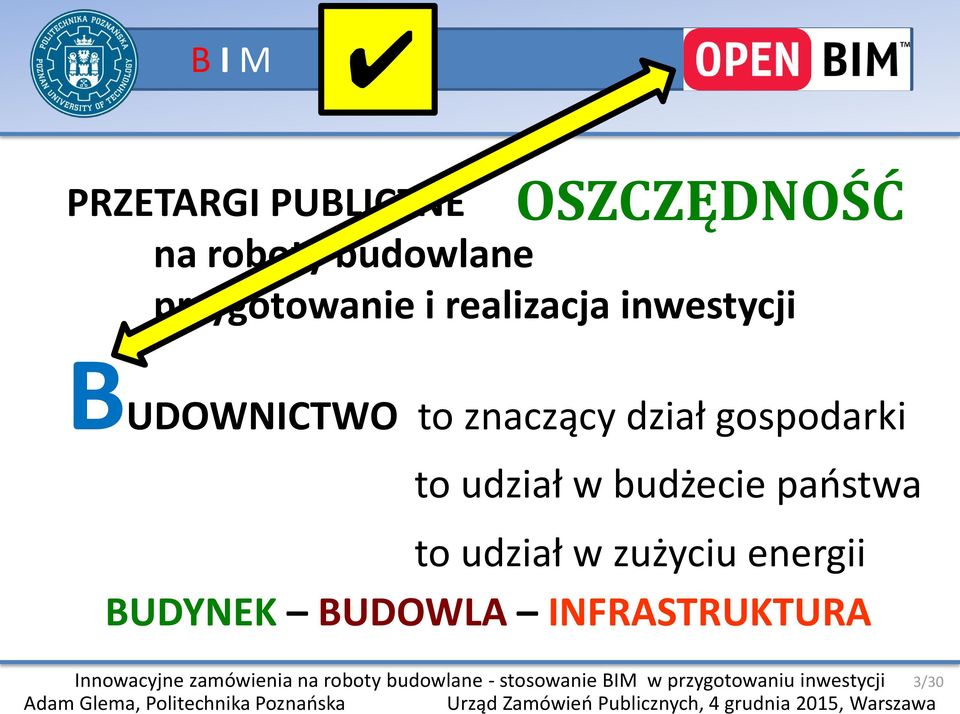

3 B I M 4 OSZCZĘDNOŚĆ PRZETARGI PUBLICZNE na roboty budowlane przygotowanie i realizacja inwestycji BUDOWNICTWO to znaczący dział gospodarki to udział w budżecie państwa to udział w zużyciu energii BUDYNEK BUDOWLA INFRASTRUKTURA 3/30

4 B I M? INFORMACJA to 1. «wiadomość o czymś lub zakomunikowanie czegoś» 2. «dział informacyjny urzędu, instytucji» 3. «dane przetwarzane przez komputer» pozyskanie jawna (publiczna) tekst zapis do użytku wewnętrznego rysunek porządkowanie poufna zdjęcie przesyłanie tajna video odczyt przetwarzanie prezentowanie archiwizowanie szyfrowanie usuwanie 4/30

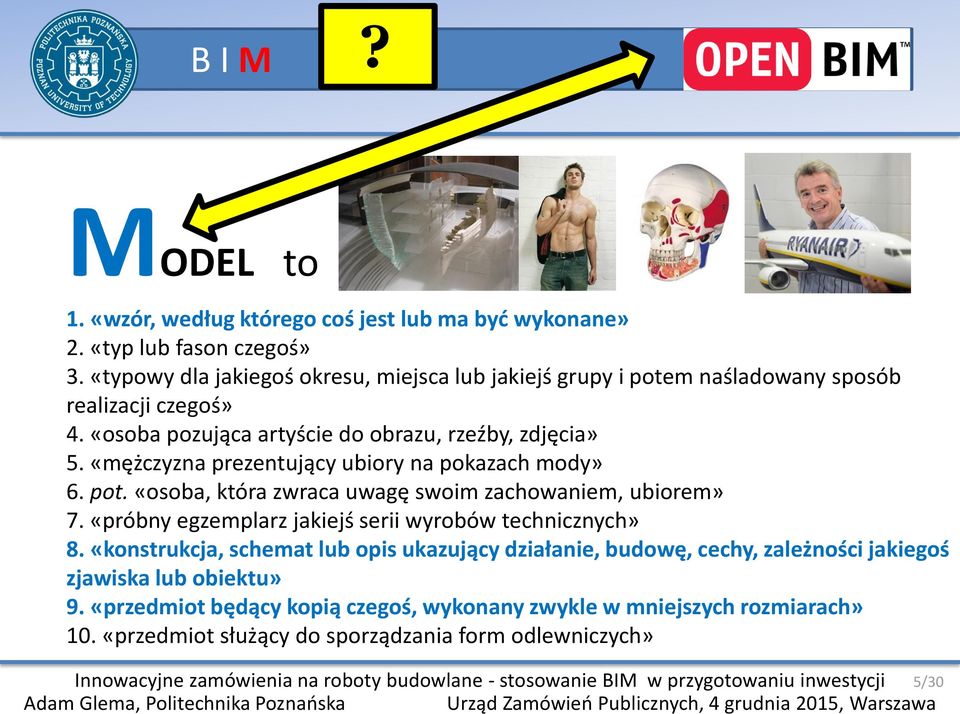

5 B I M? MODEL to 1. «wzór, według którego coś jest lub ma być wykonane» 2. «typ lub fason czegoś» 3. «typowy dla jakiegoś okresu, miejsca lub jakiejś grupy i potem naśladowany sposób realizacji czegoś» 4. «osoba pozująca artyście do obrazu, rzeźby, zdjęcia» 5. «mężczyzna prezentujący ubiory na pokazach mody» 6. pot. «osoba, która zwraca uwagę swoim zachowaniem, ubiorem» 7. «próbny egzemplarz jakiejś serii wyrobów technicznych» 8. «konstrukcja, schemat lub opis ukazujący działanie, budowę, cechy, zależności jakiegoś zjawiska lub obiektu» 9. «przedmiot będący kopią czegoś, wykonany zwykle w mniejszych rozmiarach» 10. «przedmiot służący do sporządzania form odlewniczych» 5/30

6 Konkurencja w dominacji - CLOSED Program 1 Program 1a Program 3 Program 4 Program 2 6/30

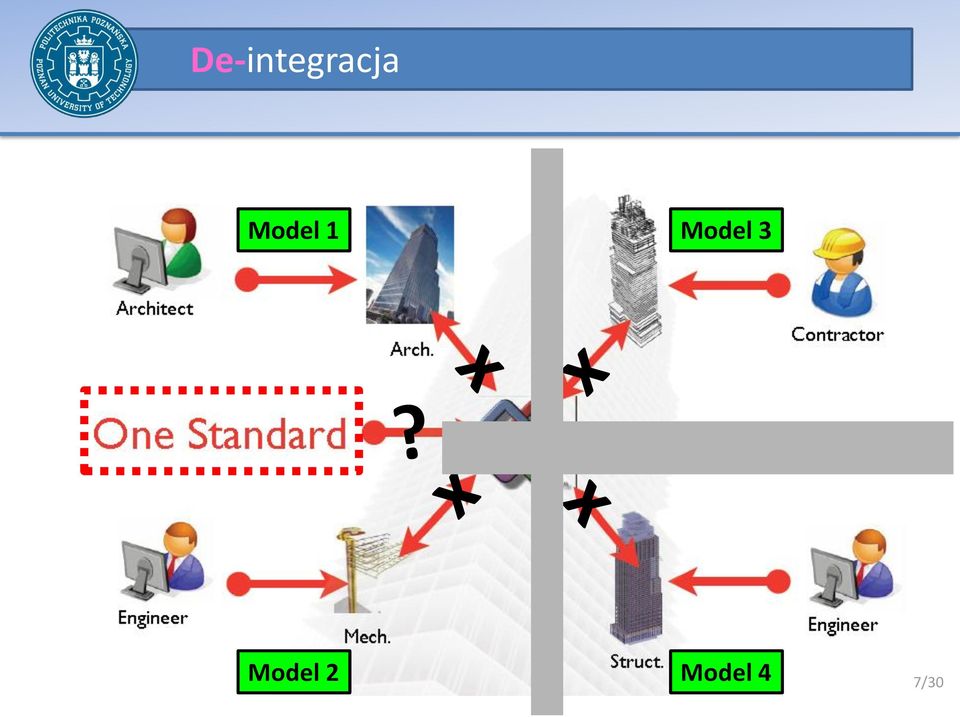

7 De-integracja Model 1 Model 3 Model 2 Model 4 7/30

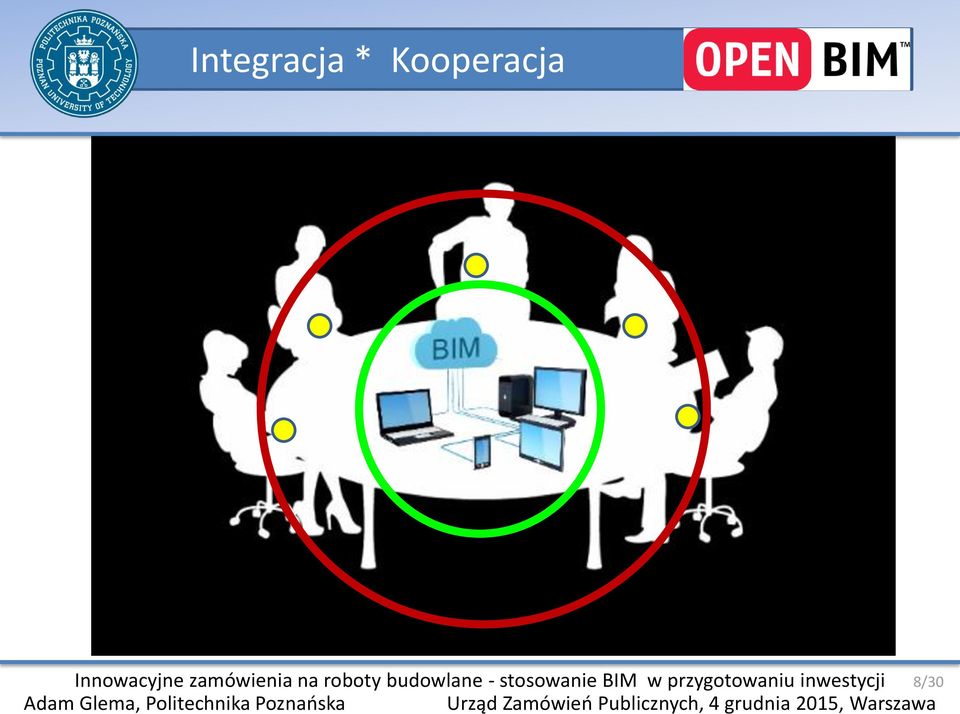

8 Integracja * Kooperacja 8/30

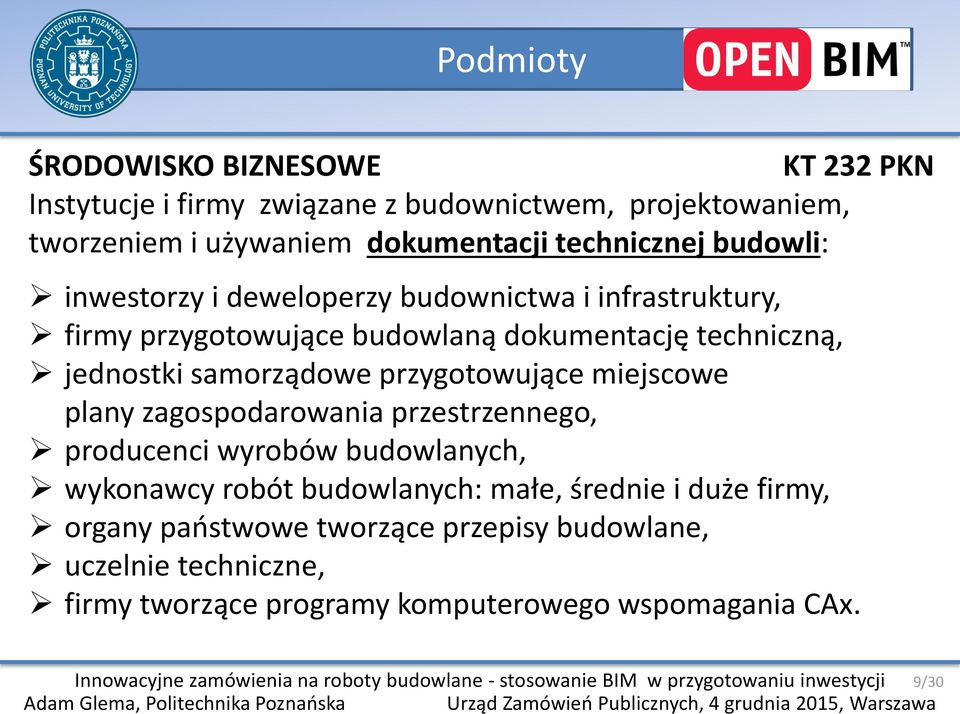

9 Podmioty ŚRODOWISKO BIZNESOWE KT 232 PKN Instytucje i firmy związane z budownictwem, projektowaniem, tworzeniem i używaniem dokumentacji technicznej budowli: inwestorzy i deweloperzy budownictwa i infrastruktury, firmy przygotowujące budowlaną dokumentację techniczną, jednostki samorządowe przygotowujące miejscowe plany zagospodarowania przestrzennego, producenci wyrobów budowlanych, wykonawcy robót budowlanych: małe, średnie i duże firmy, organy państwowe tworzące przepisy budowlane, uczelnie techniczne, firmy tworzące programy komputerowego wspomagania CAx. 9/30

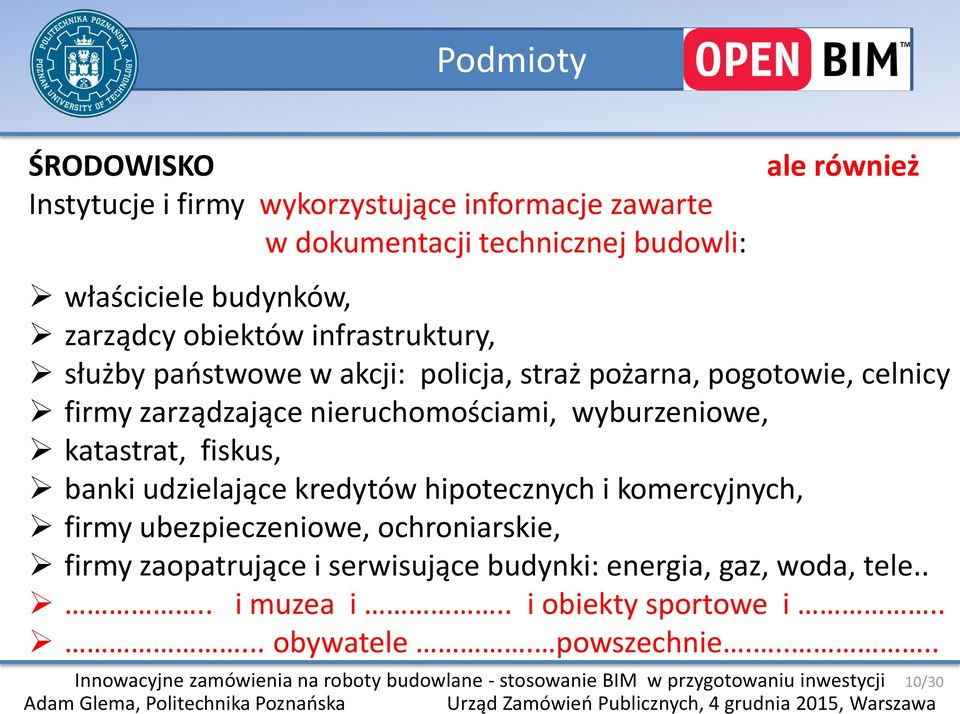

10 Podmioty ŚRODOWISKO Instytucje i firmy wykorzystujące informacje zawarte w dokumentacji technicznej budowli: ale również właściciele budynków, zarządcy obiektów infrastruktury, służby państwowe w akcji: policja, straż pożarna, pogotowie, celnicy firmy zarządzające nieruchomościami, wyburzeniowe, katastrat, fiskus, banki udzielające kredytów hipotecznych i komercyjnych, firmy ubezpieczeniowe, ochroniarskie, firmy zaopatrujące i serwisujące budynki: energia, gaz, woda, tele.... i muzea i.. i obiekty sportowe i..... obywatele. powszechnie /30

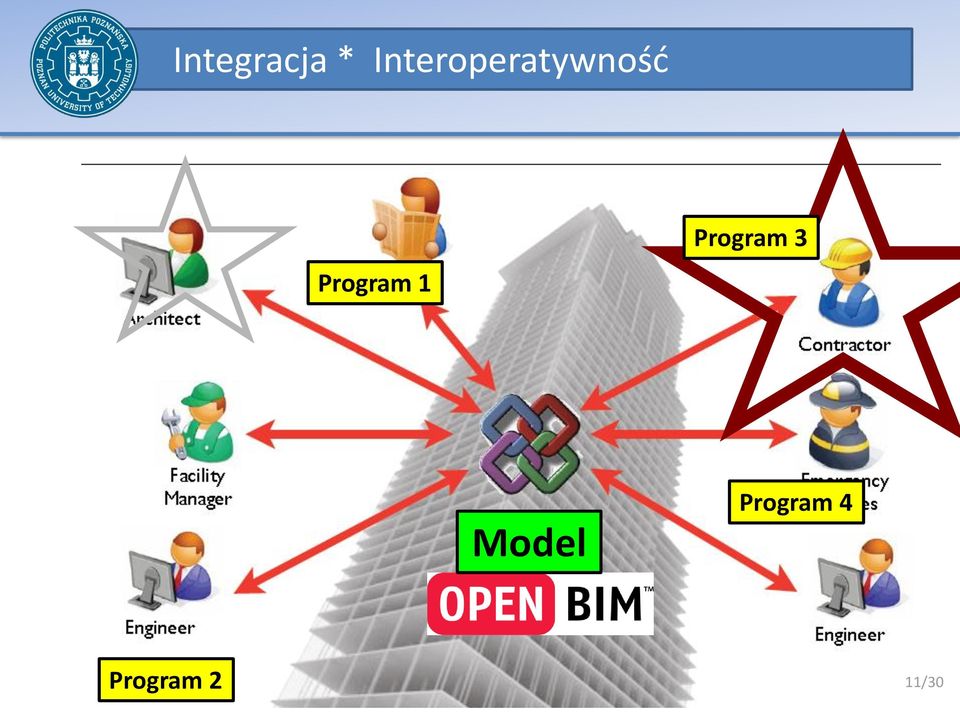

11 Integracja * Interoperatywność Program 1 Program 3 Model Program 4 Program /30

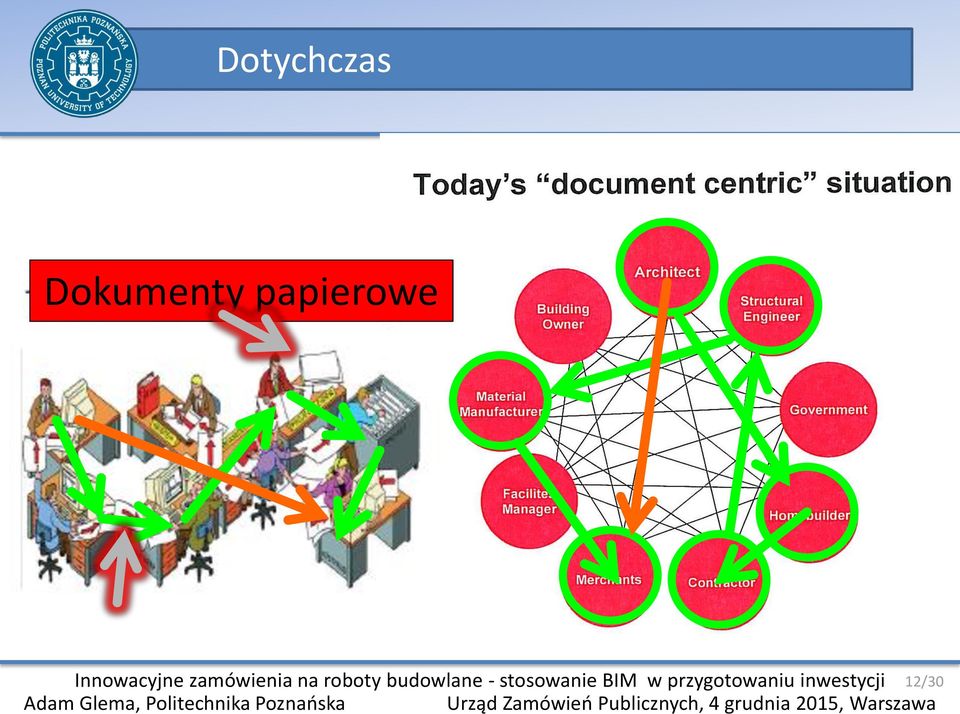

12 Dotychczas Dokumenty papierowe 12/30

13 Integracja * Interoperatywność Model informatyczny 13/30

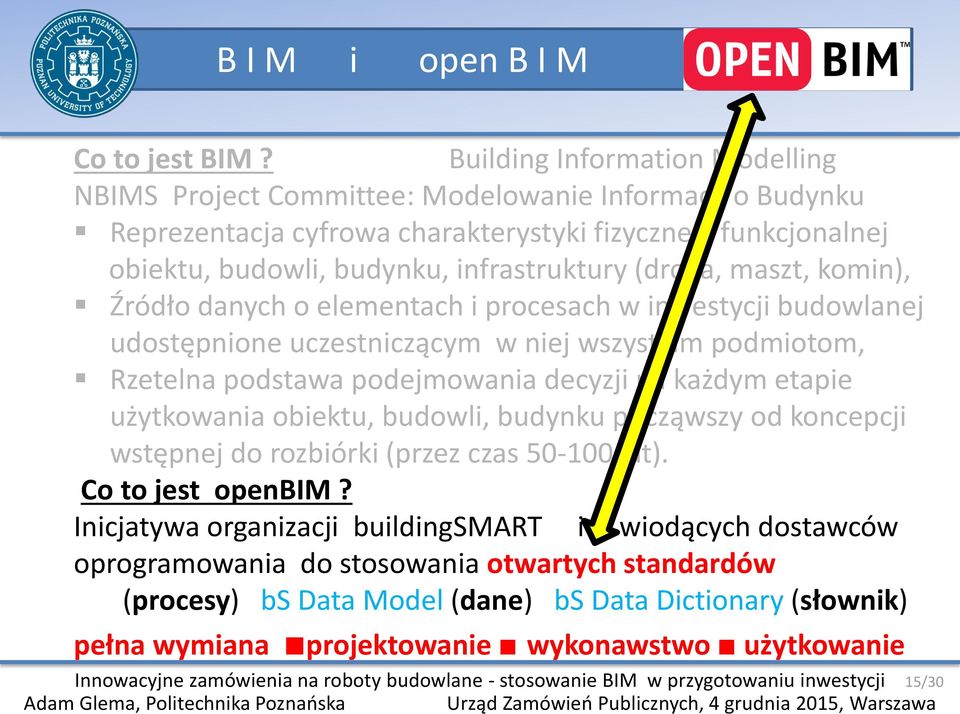

14 B I M i open B I M Co to jest BIM? Building Information Modelling NBIMS Project Committee: Modelowanie Informacji o Budynku Reprezentacja cyfrowa charakterystyki fizycznej i funkcjonalnej obiektu, budowli, budynku, infrastruktury (droga, maszt, komin), Źródło danych o elementach i procesach w inwestycji budowlanej udostępnione uczestniczącym w niej wszystkim podmiotom, Rzetelna podstawa podejmowania decyzji na każdym etapie użytkowania obiektu, budowli, budynku począwszy od koncepcji wstępnej do rozbiórki (przez czas lat). Co to jest openbim? Inicjatywa organizacji buildingsmart i wiodących dostawców oprogramowania do stosowania otwartych standardów (procesy) bs Data Model (dane) bs Data Dictionary (słownik) pełna wymiana projektowanie wykonawstwo użytkowanie 15/30

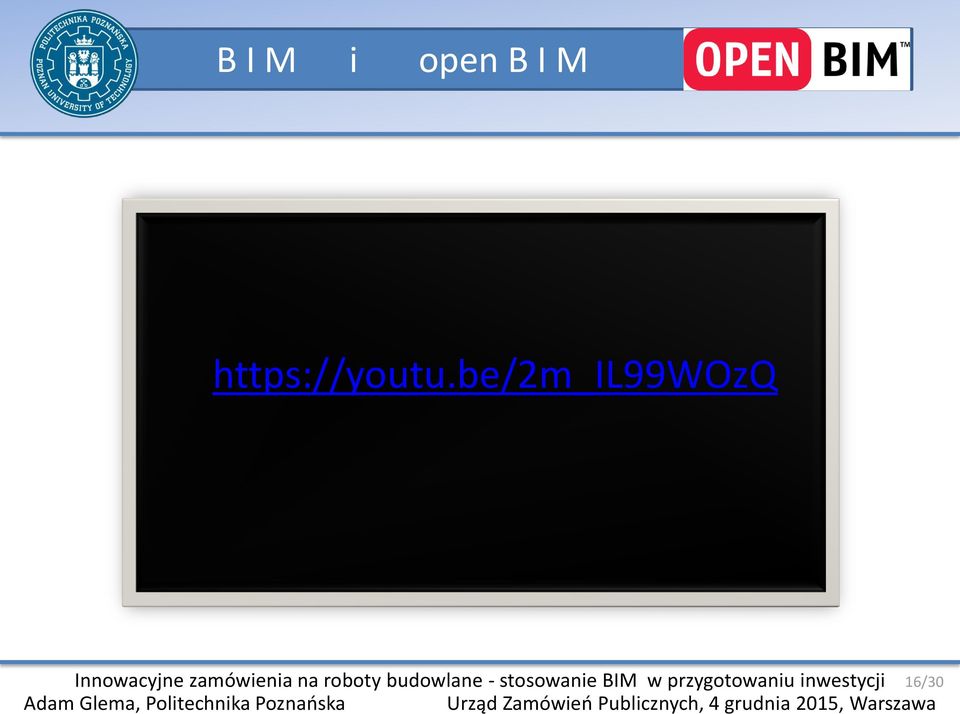

15 B I M i open B I M 16/30

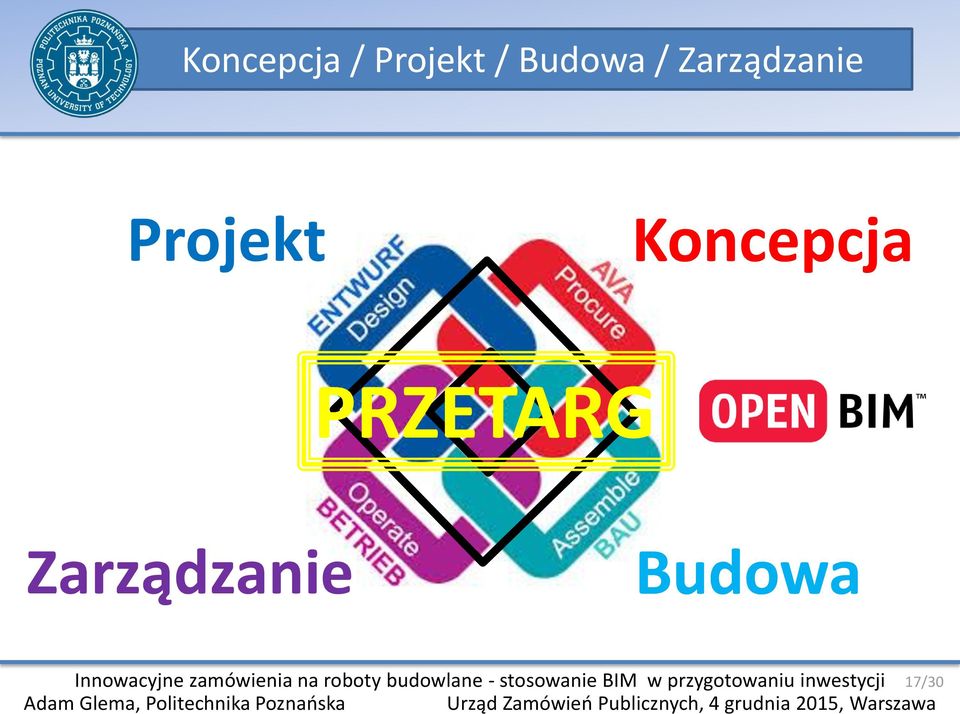

16 Koncepcja / Projekt / Budowa / Zarządzanie Projekt Koncepcja PRZETARG Zarządzanie Budowa 17/30

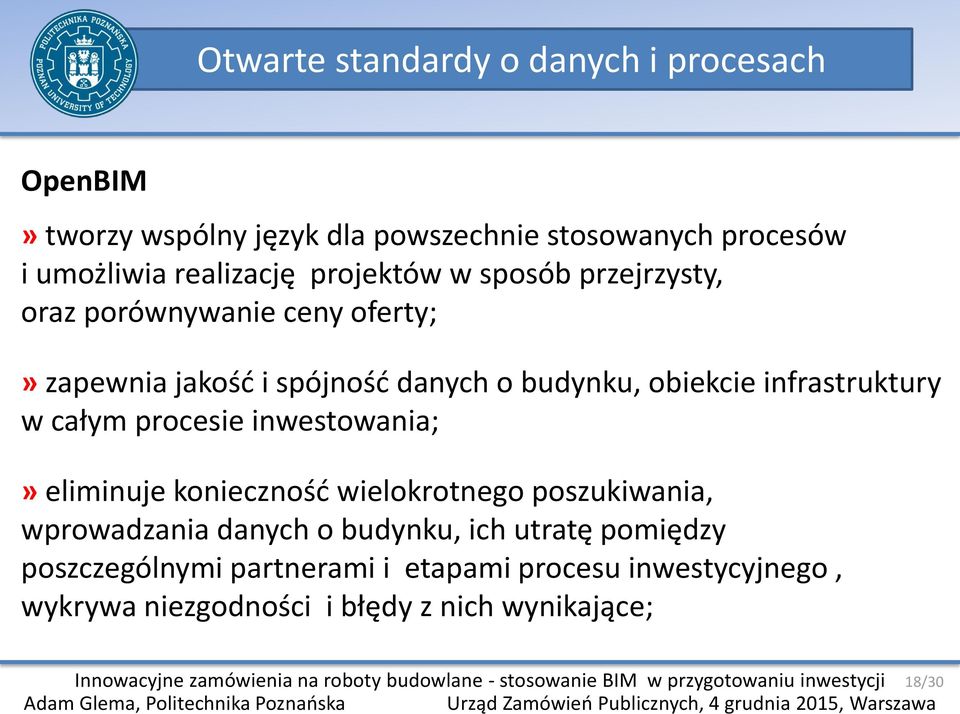

17 Otwarte standardy o danych i procesach OpenBIM» tworzy wspólny język dla powszechnie stosowanych procesów i umożliwia realizację projektów w sposób przejrzysty, oraz porównywanie ceny oferty;» zapewnia jakość i spójność danych o budynku, obiekcie infrastruktury w całym procesie inwestowania;» eliminuje konieczność wielokrotnego poszukiwania, wprowadzania danych o budynku, ich utratę pomiędzy poszczególnymi partnerami i etapami procesu inwestycyjnego, wykrywa niezgodności i błędy z nich wynikające; 18/30

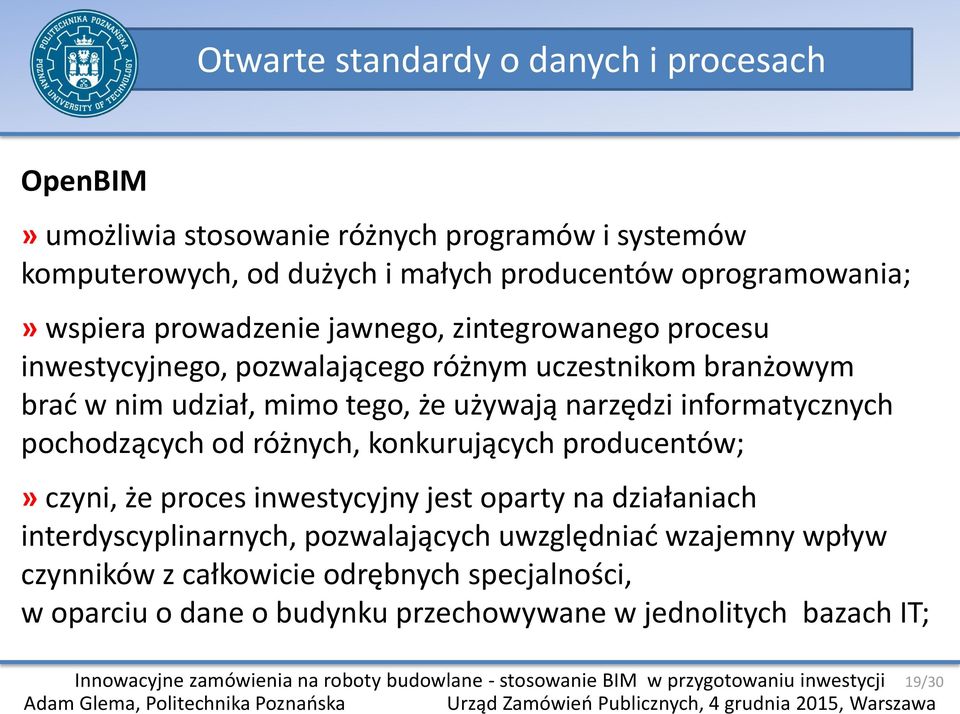

18 Otwarte standardy o danych i procesach OpenBIM» umożliwia stosowanie różnych programów i systemów komputerowych, od dużych i małych producentów oprogramowania;» wspiera prowadzenie jawnego, zintegrowanego procesu inwestycyjnego, pozwalającego różnym uczestnikom branżowym brać w nim udział, mimo tego, że używają narzędzi informatycznych pochodzących od różnych, konkurujących producentów;» czyni, że proces inwestycyjny jest oparty na działaniach interdyscyplinarnych, pozwalających uwzględniać wzajemny wpływ czynników z całkowicie odrębnych specjalności, w oparciu o dane o budynku przechowywane w jednolitych bazach IT; 19/30

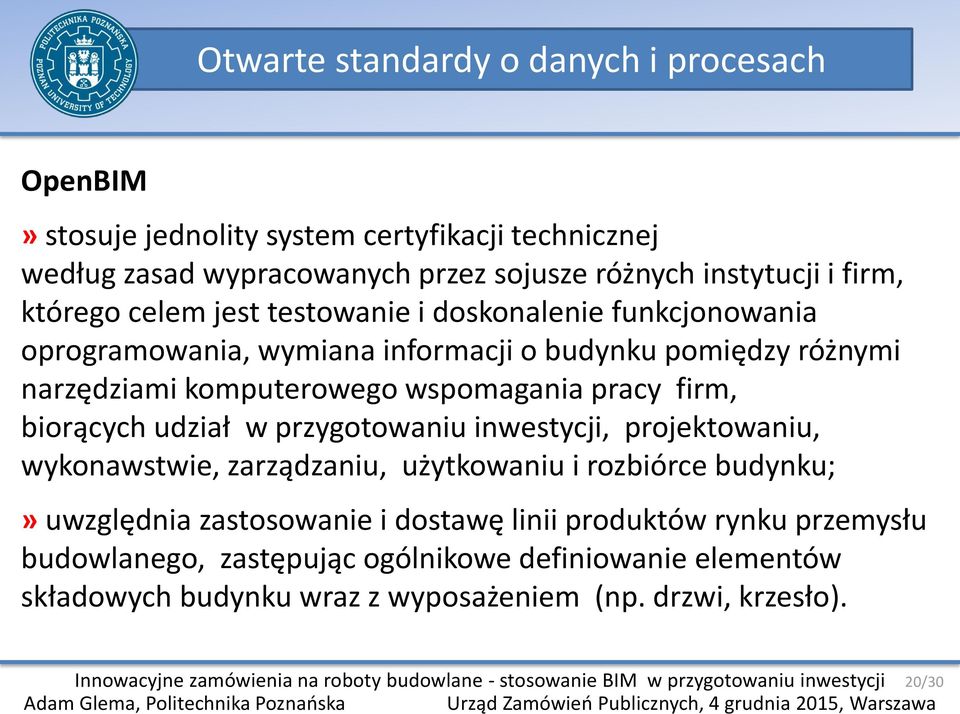

19 Otwarte standardy o danych i procesach OpenBIM» stosuje jednolity system certyfikacji technicznej według zasad wypracowanych przez sojusze różnych instytucji i firm, którego celem jest testowanie i doskonalenie funkcjonowania oprogramowania, wymiana informacji o budynku pomiędzy różnymi narzędziami komputerowego wspomagania pracy firm, biorących udział w przygotowaniu inwestycji, projektowaniu, wykonawstwie, zarządzaniu, użytkowaniu i rozbiórce budynku;» uwzględnia zastosowanie i dostawę linii produktów rynku przemysłu budowlanego, zastępując ogólnikowe definiowanie elementów składowych budynku wraz z wyposażeniem (np. drzwi, krzesło). 20/30

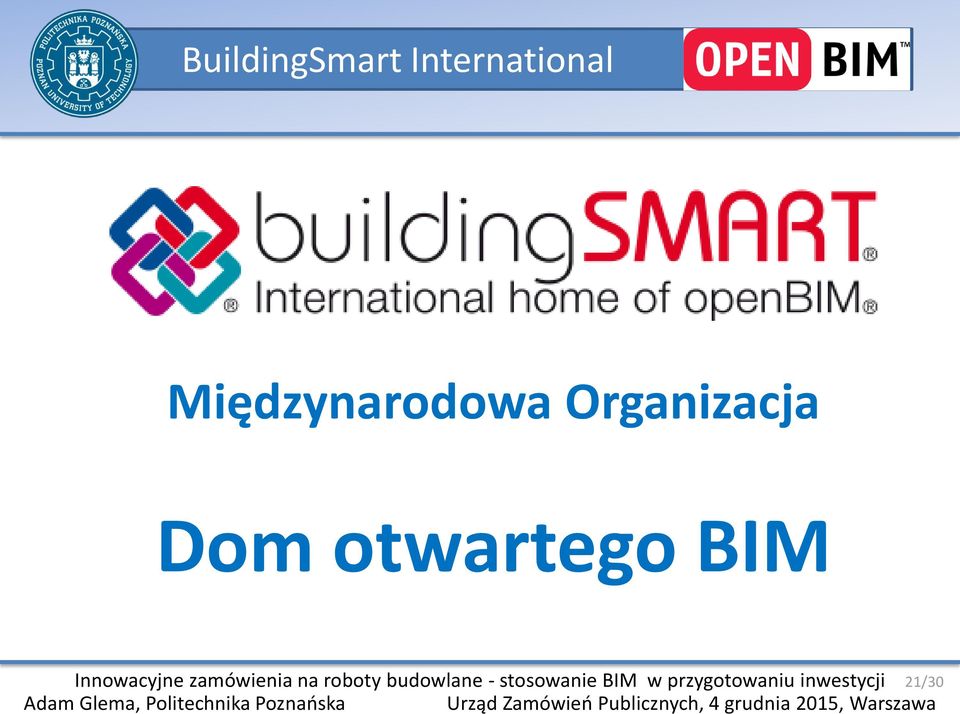

20 BuildingSmart International Międzynarodowa Organizacja Dom otwartego BIM 21/30

21 Standardy Na początku lat 70-tych w Wielkiej Brytanii powstał pionierski pomysł pierwszego 1974 zastosowania komputerów do projektowania i obliczeń konstrukcyjnych w celu optymalizacji projektu. British Standard BS 1192 w 2007 roku we współpracy z ICE (Institution of Civil Engineers ) został przyjęty pod tytułem: Collaborative Production of Architectural, Engineering and Construction Information AEC Współpraca branż architektonicznej, konstrukcyjnej i wykonawczej przy tworzeniu wspólnych danych 22/30

22 Standardy Początkowa inicjatywa inżynierów brytyjskich została przyjęta w USA Stowarzyszenia Zawodowe i Agendy Rządowe Stanów Zjednoczonych przyspieszyły procedury normalizacji BIM and AIA American Institute of Architects 1998 GSA General Service Administration, 2003 NIBS National Institute of Building Sciences 2007 BuildingSMART home for openbim 1995 ISO InternOrganiz for Standardization /30

23 S T A N D A R D Y 24/30

24 S T A N D A R D Y 25/30

25 S T A N D A R D Y /* each IFC data set containing elements in a building context has to include a building */ /* at absolute minimum (could have a site and stories as well) */ #34 = IFCBUILDING('0AqAhXVxvCy9m0OX1nxY1A', #2, 'Default Building', 'Description of Default Building', $, #35, $, $,.ELEMENT., $, $, #37); /* if the building is the uppermost spatial structure element it defines the absolut position -- */ #35 = IFCLOCALPLACEMENT(#32, #36); /* no rotation - z and x axes set to '$' are therefore identical to "world coordinate system" -- */ #36 = IFCAXIS2PLACEMENT3D(#24, $, $); #37 = IFCPOSTALADDRESS($, $, $, $, ('RDF Ltd.', 'Main Office'), '32', 'Bankya', 'Sofia', '1320', 'Bulgaria'); #38 = IFCBUILDINGSTOREY('2GNgSHJ5j9BRUjqT$7tE8w', #2, 'Default Building Storey', 'Description of Default Building Storey', $, #39, $, $,.ELEMENT., 0.); #39 = IFCLOCALPLACEMENT(#35, #40); /* no rotation - z and x axes set to '$' are therefore identical to "world coordinate system" -- */ #40 = IFCAXIS2PLACEMENT3D(#24, $, $); #41 = IFCRELAGGREGATES('1Lm3qeFdPFmvCQm$QtrkO_', #2, 'BuildingContainer', 'BuildingContainer for BuildigStories', #34, (#38)); #42 = IFCRELAGGREGATES('16zMrDm_P2fv4w8_JewkSy', #2, 'SiteContainer', 'SiteContainer For Buildings', #31, (#34)); #43 = IFCRELAGGREGATES('3IdcKtxyTFSPDjAagDGuOq', #2, 'ProjectContainer', 'ProjectContainer for Sites', #1, (#31)); #44 = IFCRELCONTAINEDINSPATIALSTRUCTURE('0w_L$jTK98v8wOzKFGjTuo', #2, 'Default Building', 'Contents of Building Storey', (#45, #102), #38); /* the wall itself */ #45 = IFCWALLSTANDARDCASE('3ZYW59sxj8lei475l7EhLU', #2, 'Wall for Test Example', 'Description of Wall', $, #46, #48, $, $); #46 = IFCLOCALPLACEMENT(#39, #47); /* no rotation - z and x axes set to '$' are therefore identical to "world coordinate system" -- */ #47 = IFCAXIS2PLACEMENT3D(#24, $, $); #48 = IFCPRODUCTDEFINITIONSHAPE($, $, (#66, #70)); 26/30

26 BuildingSmart np. IFC Wymagania dla modelu openbim : (np. IFC określone przez BuildingSmart) - reprezentuje geometrię 3D, - spełnia koncepcje modelu referencyjnego, - umożliwia przechowywanie i odczytywanie danych, - struktura jest prosta, format neutralny i niezależny, - model można poznać za pomocą edytora tekstu ASCII, - zawiera strukturę z częściami poświęconymi specjalnym potrzebom: koordynacja, koszt, analiza energetyczna, zarządzanie nieruchomością - standard zarejestrowany ISO ( 1, 2, 2x3) IFC 4 [2013] 27/30

27 BuildingSmart np. IFC Wymagania dla modelu openbim : (np. IFC określone przez BuildingSmart) - możliwość eksportowania i importowania modelu i jego właściwości, - nie należy do jednego dostawcy oprogramowania, - otwarty dla każdego twórcy oprogramowania, - umożliwia szybką rozbudowę kodu, prostą strukturę plików, - zawartość zrozumiała międzynarodowo (język angielski), - możliwy do zlokalizowania, standardowe właściwości dla krajów, - baza danych musi umożliwiać selekcjonowanie, pobieranie danych ważnych dla danej dyscypliny (jest punktem wyjścia dla COBie). 28/30

28 BuildingSmart International The Basic BuildingSmart Standards Podstawowe Standardy BuildingSmart Process Standard Information Delivery Manual (IDM) - Standard Procesów IDM BuildingSMART processes (IDMs) capture (and progressively integrate) business process whilst at the same time providing detailed specifications of the information that a user fulfilling a particular role would need to provide at a particular point within a project. To further support the user information exchange requirements specification, IDMs also propose a set of modular model functions that can be reused in the development of support for further user requirements. Data Standard Industry Foundation Class (IFC) Standard Danych IFC Industry Foundation Classes (IFC) BuildingSMART is all about the sharing of information between project team members and across the software applications that they commonly use for design, construction, procurement, maintenance and operations.data interoperability is a key enabler to achieving the goal of a buildingsmart process. BuildingSMART has developed a common data schema (IFC) that makes it possible to hold and exchange relevant data between different software applications 29/30

29 BuildingSmart International Process Translation Model View Definition (MVD) Definicje Składników Modelu Define the subset of the IFC data model that is necessary to support the specific data exchange requirements of the AEC industry during the life-cycle of a construction project. A MVD provides implementation guidance (or implementation agreements) for all IFC concepts (classes, attributes, relationships, property sets, quantity definitions, etc.) used within a particular subset. It thereby represents the software requirement specification for the implementation of an IFC interface to satisfy the exchange requirements. Mapping of Terms International Framework for Dictionaries (IFD) Format Słowników The Data Dictionary is one of the core components of the buildingsmart technology. The bsdd is a reference library based on the IFD standard and intended to support improved interoperability in the building and construction industry. The bsdd provides a flexible and robust method of linking existing databases with construction information to a buildingsmart based BIM. Change Coordination BIM Collaboration Format (BCF) Format Wymiany i Komunikacji BCF is a simplified open standard XML schema that encodes messages to enable workflow communication between different BIM software tools. It is currently a prerelease that has been submitted to buildingsmart under the new Affiliation Scheme to become an official buildingsmart specification. 30/30

30 BuildingSmart GRUPY Implementation Support Group Grupa Wspierania Wdrożenia Standardów The Implementation Support Group is responsible to support the implementation and certification activities for buildingsmart standards. ISG is a standing working group and reports to the Technical Room and has specific responsibility to support the compliance program. It also has an implementation oversight responsibility across the entire standards community. Model Support Group Grupa Wspierania Modeli The Model Support Group MSG is an expert group to support the building and maintanance of buildingsmart IFC data model standards. MSG is responsible for the integrity and maintenance of the IFC specification and related specifications. MSG is a standing working group and reports to the Technical Room and has responsibility across the entire standards community. Dictionaries Technical Support Group Grupa Wspierania Słowników Technicznych The Dictionaries Technical Support Group DTSG is responsible for the development of the bsdd standards and functionality, managing technology issues including management of the software infrastructure, as well as the procedures and quality control of bsdd terminology content. 31/30

31 BuildingSmart GRUPY Technical Advisory Group Grupa Doradctwa Technicznego The Technical Advisory Group (TAG) is an academic liaison and outreach group with responsibility to assist and support the Technical Room and to ensure the Rooms deliberations are up to date with the latest academic developments. The specific charter for this group is subject to review by the Technical Room as part of the transitionary process to implement the new operating model. bsdd Working Group Grupa Robocza bsdd Słownika Danych bsdd Working Group bsdd-wg is responsible for the evaluation and testing of the bsdd features and functionality and for promoting the development and utilization of data dictionary processes, formats and content. It also acts as a support, coordination and training working group for other working groups or projects with data dictionary requirements. bsdd-wg reports to the Product Room for the purpose of helping provide guidance and encourage consistency in the development of standardized terminology based on and supporting the bsi standards and utilizing the bsdd platform. BIM User s Group Grupa Użytkowników BIM 32/30

32 BuildingSmart GRUPY BIM Guidelines Working Group Grupa Opracowania przewodników BIM Development of open access global BIM guidelines and best practice recommendations. The Working group objective is to create access to a compendium of BIM guideline documentation where users can create your own BIM guide based on searching a database of existing sources and set against a standardized Table of Contents. nowo utworzone Grupy Automated code checking automatyczne sprawdzanie kodów E-submission common guidelines e-dostępne powszechne przewodniki Asset Management requirement definition study studium definicji zarządzania kapitałem Product templates & BIM Objects wzorce produktów i obiektów BIM IFC for Roads IFC dla dróg IFC for Bridges IFC dla mostów Linked Building Data Group dane obiektów połączonych Augmented Virtual Reality rozszerzona wirtualna rzeczywistość The integration of spatial and built environment modelling integracja multi-dyscyplinarna 33/30

33 BuildingSmart PODGRUPY Technical Room Podgrupa techniczna The Technical Room has overall responsibility to explore and coordinate the investigation and to facilitate buildingsmart s engagement with fundamental technical advancements which may enhance or accelerate the provision of robust open BIM solutions to users. The Technical Room s specific remit is the coordination of the core technical development of the IFC model and associated technical standards to safely, rigorously and in a commercially viable manner support the development open BIM solutions to fully meet users needs and ambitions. This includes the development of the IFC scheme to support interface with other standards and working platforms such as geo-spatial and web standards. Building Process Room Pogrupa procesów budowlanych The Building Process Room s remit is to standardise processes/ work-flows/ procedures for open BIM for all participants in the construction industry based on open BIM and to support them with tools, guidelines and manuals. The primary focus of the process room is on processes for the buildings sector. 34/30

34 BuildingSmart PODGRUPY Infrastructure Room Podgrupa INFRASTRUKTURA The infrastructure room s remit is to develop common principles for achieving process integration during the design, construction and maintenance phases of infrastructure development. The room believes that the development and deployment of appropriate building information models is an important enabler for achieving the objectives. Product Room Podgrupa Produktów The Product Room remit is the development and provision of processes, templates, tools and functionality to enable the robust and efficient use of product data, relevant third party standards, classification systems and other forms of structured content in openbim. The Product Room supports and promotes development of common information structures, access to a library of concepts and relationships for naming and structuring databases of content for use with and connection to BIM. A core output is the development of the buildingsmart Data Dictionary capability and associated content. Regulatory Room Podgrupa normalizacji procesów The Regulatory Room s remit is to standardise processes/ work-flows/ procedures for open BIM for buildings regulators based on open BIM and to support them with tools, guidelines and manuals. 35/30

35 BuildingSmart International Chapters 1)Australasia 2)Canada 3)China 4)Francja 5)Niemcy 6)Hong-Kong 7)Japonia 8)Korea 9)Włochy 11)Holandia 12)Nordic DK, S, SF + 13) Norwegia 14)Singapur 15)Hiszpania 16)UK 17)USA Oddziały 10)Malezja /30

36 BuildingSmart International O d d z i a ł NORDIC Dania, Szwecja, Finlandia od obserwator Litwa, Estonia, Polska X 2015 Wielka Brytania, UK BIM TASK Group Association of Polish Engineers /30

37 Podsumowanie Nowa technologia jest WIELKĄ SZANSĄ NAJWIĘKSZĄ szansą jest NOWY sposób WSPÓŁPRACY - modele są poprawne, nie tylko obrazy, - rysunki są zawsze robione z modelu, - eliminacja projektowania na skróty, - natychmiast widoczne i wykryte niedoróbki, - ulepsza korzystanie z danych i zespół procesów, - dane nie znikają pomiędzy działami i partnerami inwestycji, - projekt sprawdzony na konflikty, zoptymalizowany ( czas/$ ) - projekt jest równo otwarty dla każdego partnera procesów, - partner inwestycji ma dostęp do danych o budynku. - OPEN dostępny otwarty wspólny 38/30

38 Podsumowanie BIM w Polsce PRZETARG Najniższa cena - transfer piłkarza - dobór na pozycję - wygrywa zespół CEL 39/30

39 Podsumowanie BIM w Polsce POSPOLITE WZRUSZENIE TYTAN - polski żołnierz 2015 tanie uzbrojenie, polska fantazja technologia, wspomaganie, współdziałanie B I M CEL 40/30

40 Podsumowanie BIM w Polsce POSPOLITE WZRUSZENIE POLSKA - drużyna 2015 tanie uzbrojenie, polska fantazja technologia, wspomaganie, współdziałani - transfer piłkarza Najniższa cena - dobór na pozycję Najniższa cena - wygrywa zespół CEL 41/30

41 Podsumowanie BIM w Polsce Jak w każdej technologii początki to większy wysiłek, Stworzenie nowych funkcji i nowych zawodów, Potwierdzenie efektów twórczych, ekonomicznych, organizacyjnych, środowiskowych i społecznych PROJEKTOWANIE i REALIZACJA BUDYNKU nie tylko za niższą cenę, tańszą ekploatację, ale z wyższą jakością i dłuższą trwałością 42/30

42 Podsumowanie BIM w Polsce BIM to etap przemiany narzędzi informatyki CAD <-> BIM, Wymiana danych i kooperacja w praktyce budowlanej, Upowszechnienie wiedzy, narzędzi i umiejętności, Podkreślenie wspólnego, zespołowego modelowania, BIM to technologia powszechna, w ciągłym rozwoju. 43/30

43 Podsumowanie BIM w Polsce Stworzenie polskiego niekomercyjnego stowarzyszenia w celu opracowania i wdrożenia narodowych wersji norm oraz form certyfikacji oprogramowania i specjalistów, udział w pracach międzynarodowych gremiach BIM W Polsce potrzeba nadrabiania zapóźnienia 44/30

44 Podsumowanie BIM w Polsce POLSKIE INWESTYCJE PUBLICZNE - Muzeum NO - Szpital USA - Urząd D CZEKAJĄ NA PRZYKŁADY - Przedszkole DK DOBRYCH PRAKTYK - Zakład Karny UK /30

45 Podsumowanie PRAWDA czy FAŁSZ - wzrost wydajności? - zmniejszenie sprzeczności w dokumentacji? - wyeliminowanie kolizji? - obniżenie ceny ofertowej? - eliminowanie błędów na budowie? - obniżenie kosztów użytkowania? 46/30

46 Podsumowanie PRAWDA czy FAŁSZ - wzrost wydajności 70% - zmniejszenie sprzeczności w dokumentacji 95% - wyeliminowanie kolizji 98% - obniżenie ceny ofertowej 30% - eliminowanie błędów na budowie 90% - obniżenie kosztów użytkowania 20% CELE 47/30

47 Podsumowanie BIM w Polsce BUDYNEK to nie zbiór cegieł WIEDZA to nie zbiór INFORMACJI BuildingSMART SMARTCity LEED BIM LEAN ECO GREEN 48/30

48 Podsumowanie BIM w Polsce ZAANGAŻUJ SIĘ 49/30

49 Podsumowanie BIM w Polsce PODNIEŚ SWOJĄ DŁOŃ ZA BIM ZAANGAŻUJ SIĘ 50/30

50 Politechnika Poznańska Wydział Budownictwa i Inżynierii Środowiska Instytut Konstrukcji Budowlanych adam.glema@put.poznan.pl bim.put.poznan.pl Dziekuje za uwage!

51 Akronim BIM B I M akronim reprezentujący trzy oddzielne, ale powiązane funkcje Oficjalna definicja podana przez BuildingSMART International raport /30

52 Building Information Model BIModel jest to CYFROWY OPIS po pierwsze... fizycznych i funkcjonalnych właściwości budowli, służący jako źródło wiedzy i wszelkich danych o obiekcie, w pełni dostępny dla uczestników procesu inwestycyjnego i stanowiący niezawodną podstawę dla podejmowania decyzji w trakcie cyklu funkcjonowania, od pierwszej koncepcji do rozbiórki budynku. 53/30

53 Building Information Modelling BIModelling BIModeliing jest to PROCES TWÓRCZY drugie generowania i wykorzystania danych o budowli, jej projektowania, budowy i eksploatacji w trakcie pełnego cyklu funkcjonowania. BIM pozwala, aby wszyscy zainteresowani uczestnicy inwestycji mieli dostęp do tych samych informacji, w tym samym czasie, przez interoperacyjność platform technologicznych. 54/30

54 Building Information Management BIManagement to ORGANIZACJA i KONTROLA po trzecie procesów inwestycyjnych poprzez wykorzystanie parametrów cyfrowego modelu budynku dla dokonywania wymiany informacji o składnikach aktywów w całym cyklu inwestowania. 55/30

55 Building Information Management BIManagement to ORGANIZACJA i KONTROLA korzyści z scentralizowanej wymiany danych, wizualnej komunikacji poprzez obiekty 3D, zrównoważonego i efektywnego, interdyscyplinarnego i interakcyjnego projektu, kontroli w trakcie i na miejscu budowy, aktualizacji dokumentacji do stanu rzeczywistego (zmiany projektowe, podczas budowy oraz w trakcie eksploatacji), itp. 56/30

56 Building Information Management BIManagement to ORGANIZACJA i KONTROLA efektywne rozwijanie składników aktywów i modelu obiektu budowlanego w cyklu optymalnego inwestowania od pierwszej koncepcji do rozbiórki budynku. 57/30

57 Standardy AIA American Institute of Architects cooperation status with ISO TC184/SC4 since In 2007 the project was finished and IPD - Integrated Project Delivery: A Guide, Contract Documents was published. 58/30

58 Standardy GSA General Service Administration United States National CAD Standard or Public Buildng Service CAD Standards 59/30

59 Standardy NIBS National Institute of Building Sciences COBie project in 2005 Construction Operations Building Information Exchange Internationalization of standard in July 2008 MDV Model View Definition in December 2009 NBIMS US National BIM Standard version 1.0 in December 2007 version 2.0 in December 2012 version /30

60 Standardy ISO International Organization for Standardization ISO Building construction. Organization of information about construction works consist of two parts: ISO : 1999 was replaced by ISO 5840: standards for inactive surgical implants in the area of heart valve prostheses) ISO : 2001 Part-2: Framework for classification of information ISO : 2007 Part 3: Framework for object-oriented information 61/30

61 Standardy ISO International Organization for Standardization ISO 22263: Building construction. Organization of information about construction works Framework for management of project information 62/30

62 Standardy ISO International Organization for Standardization ISO is under the general title BIM IDM Building Information Modelling Information delivery manual. Pierwsza część standardów opublikowana w 2010 r. ISO : 2010 Methodology and format. ISO : Transaction framework w przygotowaniu w zespole ISO TC 59/SC /30

63 Standardy ISO International Organization for Standardization ISO transferring and accessing information about designing, building and operating capital assets. The scope of the data model covers the entire lifecycle of a building and its components Dictionary has been developed by a great number of people from many industries in many parts of the world FIATECH published guide on Standard ISO Industrial automation systems and integration 64/30

64 Standardy ISO International Organization for Standardization ISO 16739: 2013 IFC specification IFC Industry Foundation Classes The buildingsmart data model standards are developed by the Model Support Group [MSG], the implementation activities are coordinated by the Implementation Support Group [ISG]. Together both groups organize the IFC software certification. open BIM with IFC4 enables integrated working 65/30
