1 Dorota Kunkel

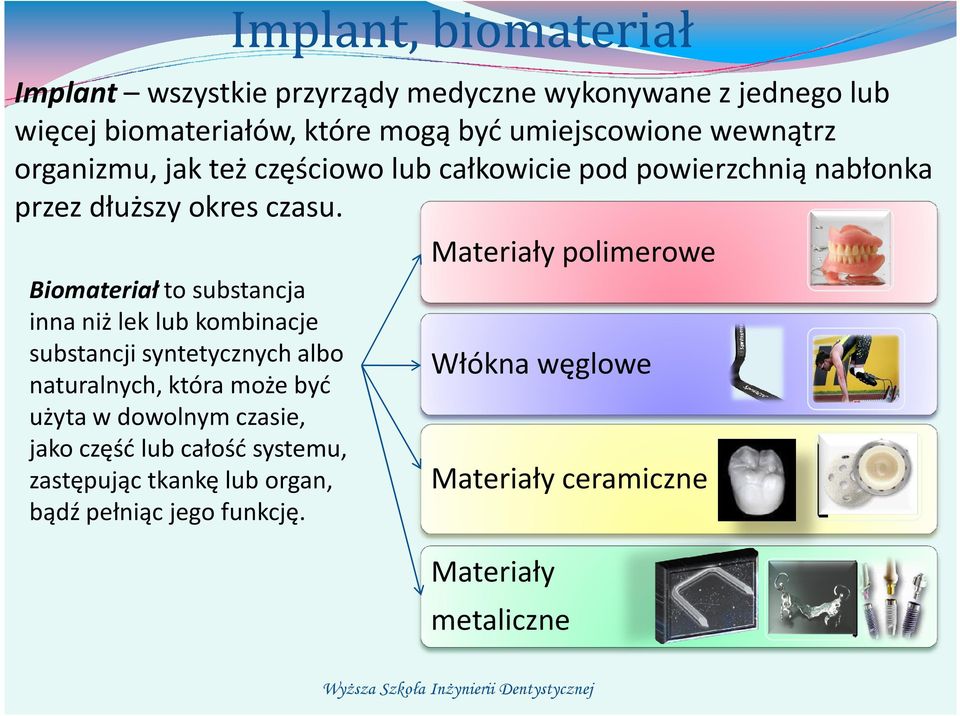

2 Implant wszystkie przyrządy medyczne wykonywane z jednego lub więcej biomateriałów, które mogą być umiejscowione wewnątrz organizmu, jak też częściowo lub całkowicie pod powierzchnią nabłonka przez dłuższy okres czasu. Materiały polimerowe Biomateriał to substancja inna niż lek lub kombinacje substancji syntetycznych albo naturalnych, która może być użyta w dowolnym czasie, jako część lub całość systemu, zastępując tkankę lub organ, bądź pełniąc jego funkcję. Włókna węglowe Materiały ceramiczne Materiały metaliczne

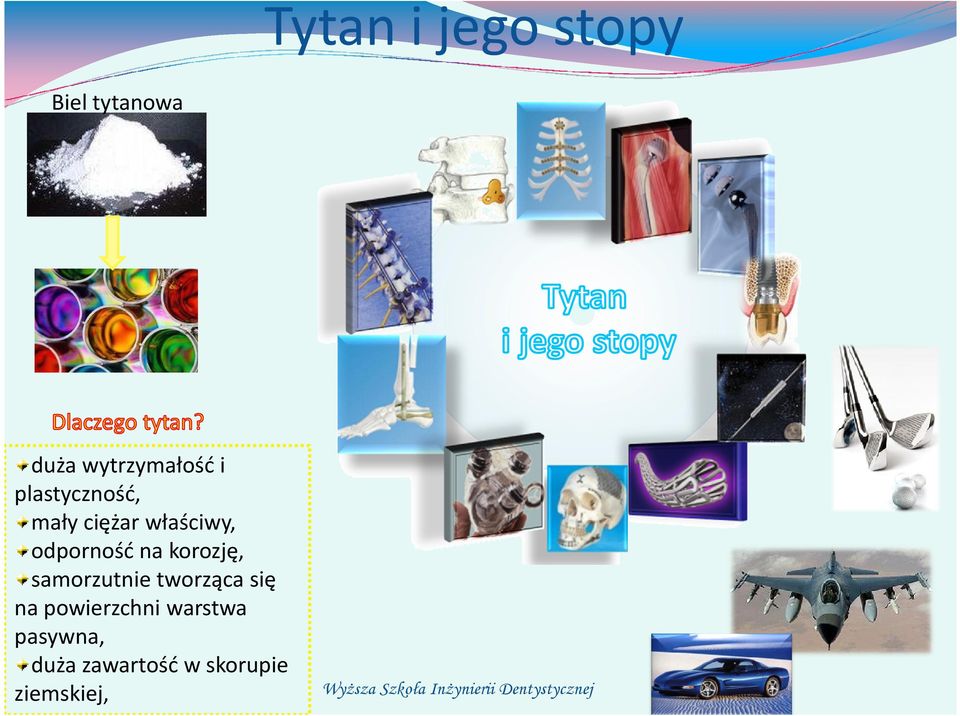

3 Tytan i jego stopy Biel tytanowa duża wytrzymałość i plastyczność, mały ciężar właściwy, odporność na korozję, samorzutnie tworząca się na powierzchni warstwa pasywna, duża zawartość w skorupie ziemskiej,

4 Implant dentystyczny (implant ustny, stosowany w celu uzupełnienia ubytków zębowych) Uzupełnienie pojedynczego braku zębowego Uzupełnienie licznych braków zębowych Uzupełnienie całkowitego braku zębowego za pomocą protezy całkowitej zakotwiczonej na implantach Wszczep podokostnowy Aktualnie stosowany wszczep śródkostny Wszczep przezkostny

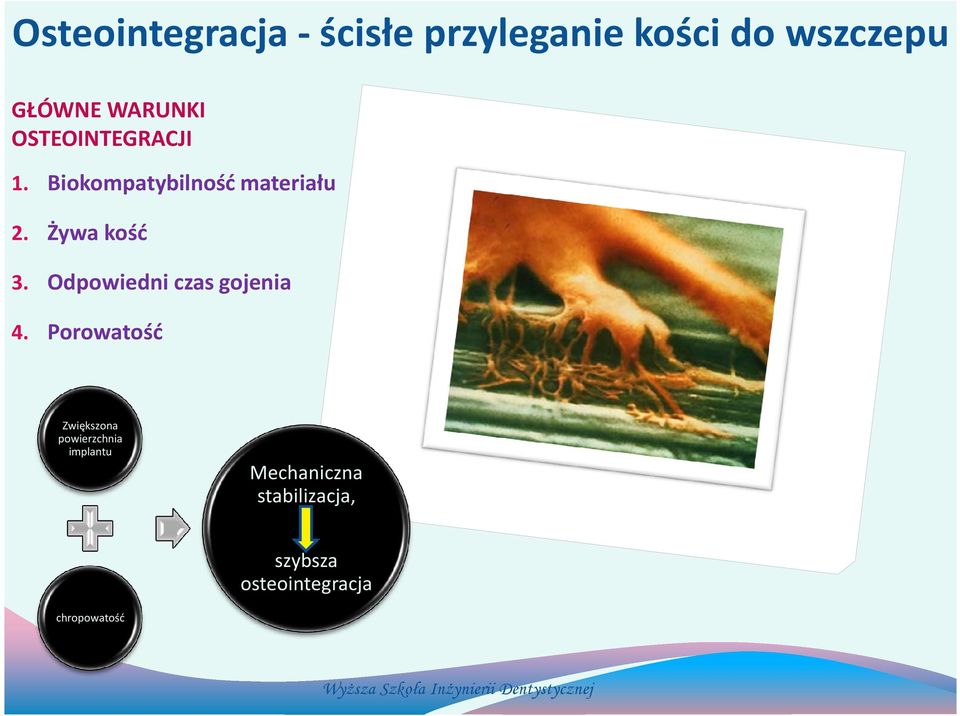

5 Osteointegracja- ścisłe przyleganie kości do wszczepu GŁÓWNE WARUNKI OSTEOINTEGRACJI 1. Biokompatybilność materiału 2. Żywa kość 3. Odpowiedni czas gojenia 4. Porowatość Zwiększona powierzchnia implantu Mechaniczna stabilizacja, szybsza osteointegracja chropowatość

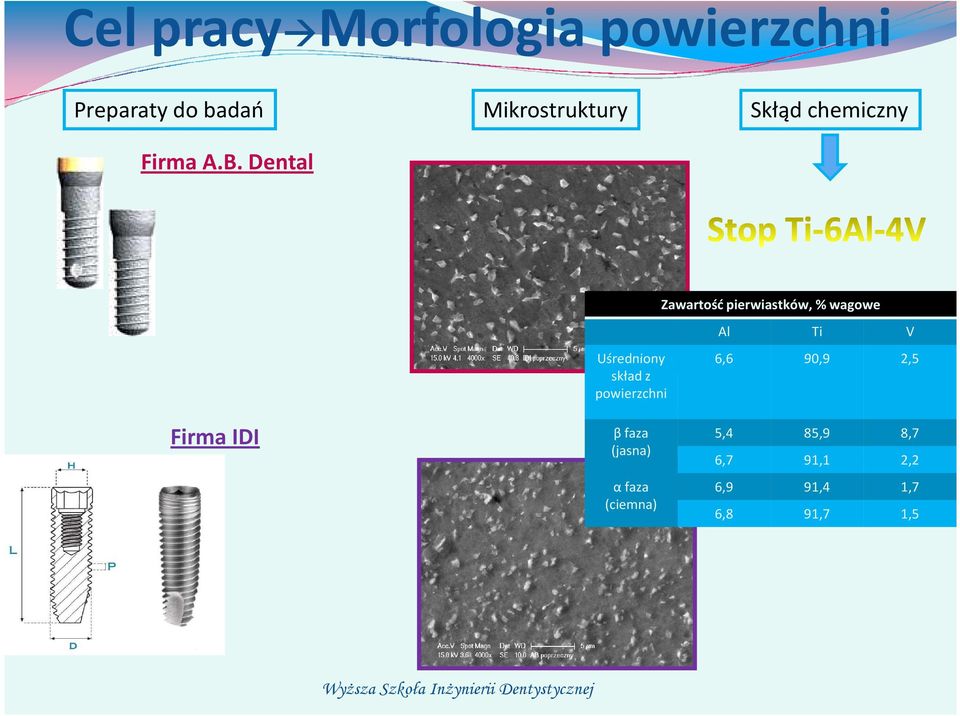

6 Cel pracy Morfologiapowierzchni Preparaty do badań Mikrostruktury Skłąd chemiczny Firma A.B. Dental Zawartość pierwiastków, % wagowe Al Ti V Uśredniony 6,6 90,9 2,5 skład z powierzchni Firma IDI βfaza (jasna) αfaza (ciemna) 5,4 85,9 8,7 6,7 91,1 2,2 6,9 91,4 1,7 6,8 91,7 1,5

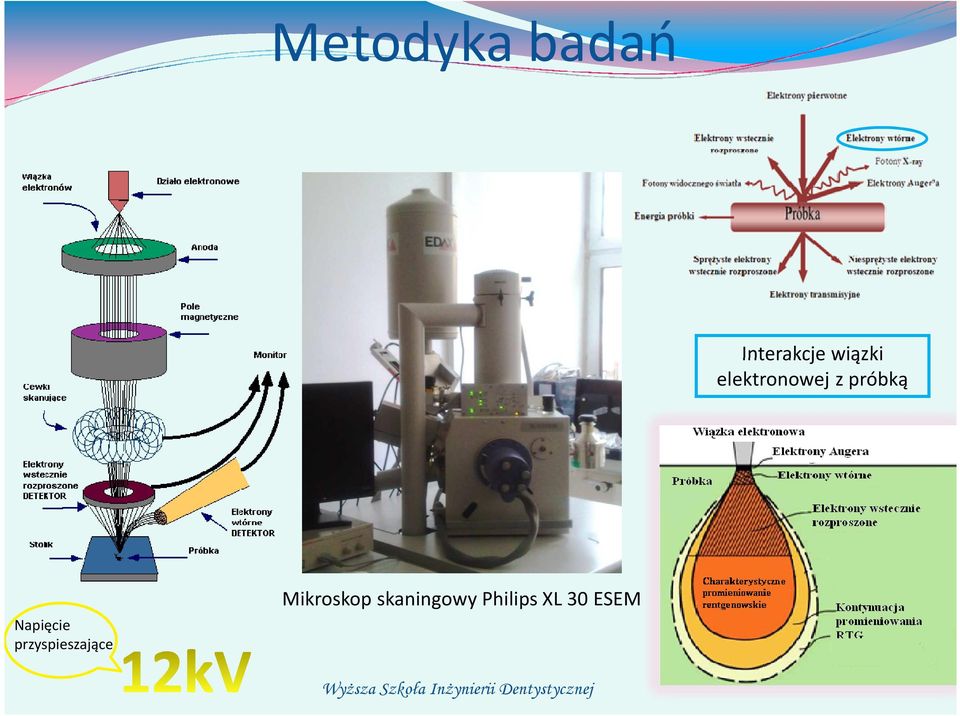

7 Metodyka badań Interakcje wiązki elektronowej z próbką Napięcie przyspieszające Mikroskop skaningowy Philips XL 30 ESEM

8 Wyniki Wierzchołek gwintu a) Powiększenie 400x b) Powiększenie 2000x Bruzda gwintu a) Powiększenie 400x b) Powiększenie 2000x

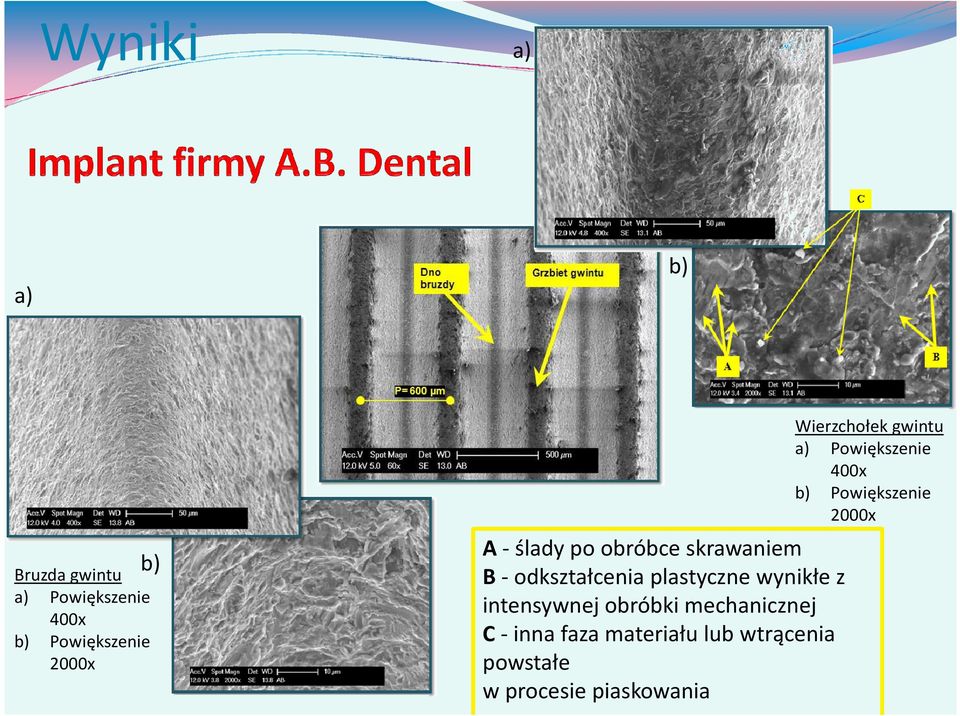

9 Wyniki a) a) b) b) Bruzda gwintu a) Powiększenie 400x b) Powiększenie 2000x A - ślady po obróbce skrawaniem B-odkształcenia plastyczne wynikłe z intensywnej obróbki mechanicznej C -inna faza materiału lub wtrącenia powstałe w procesie piaskowania Wierzchołek gwintu a) Powiększenie 400x b) Powiększenie 2000x

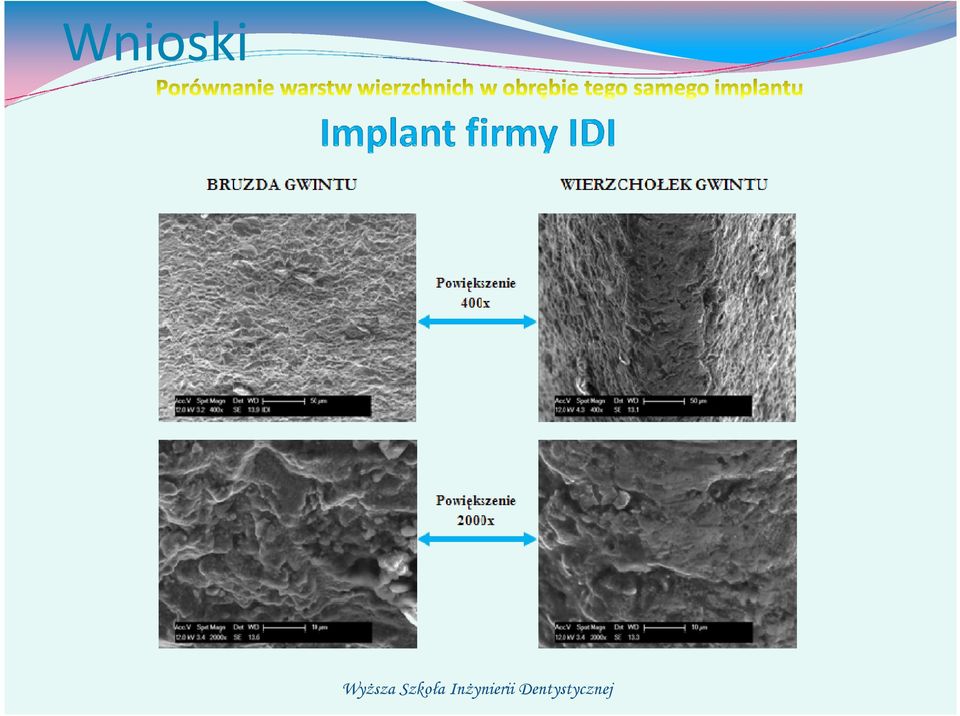

10 Wnioski

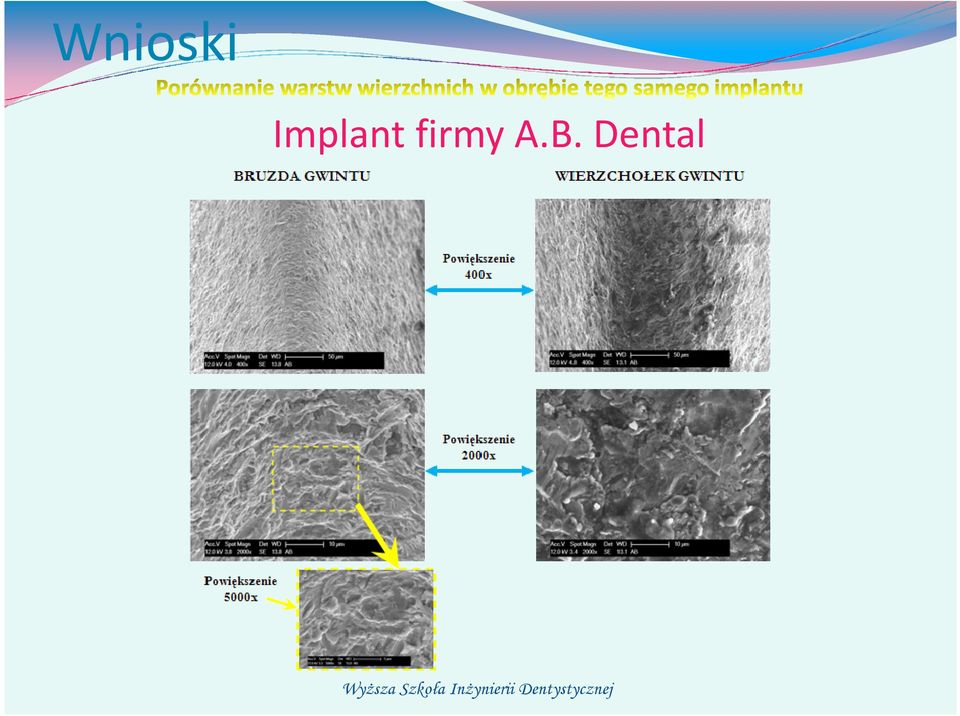

11 Wnioski Implant firmy A.B. Dental

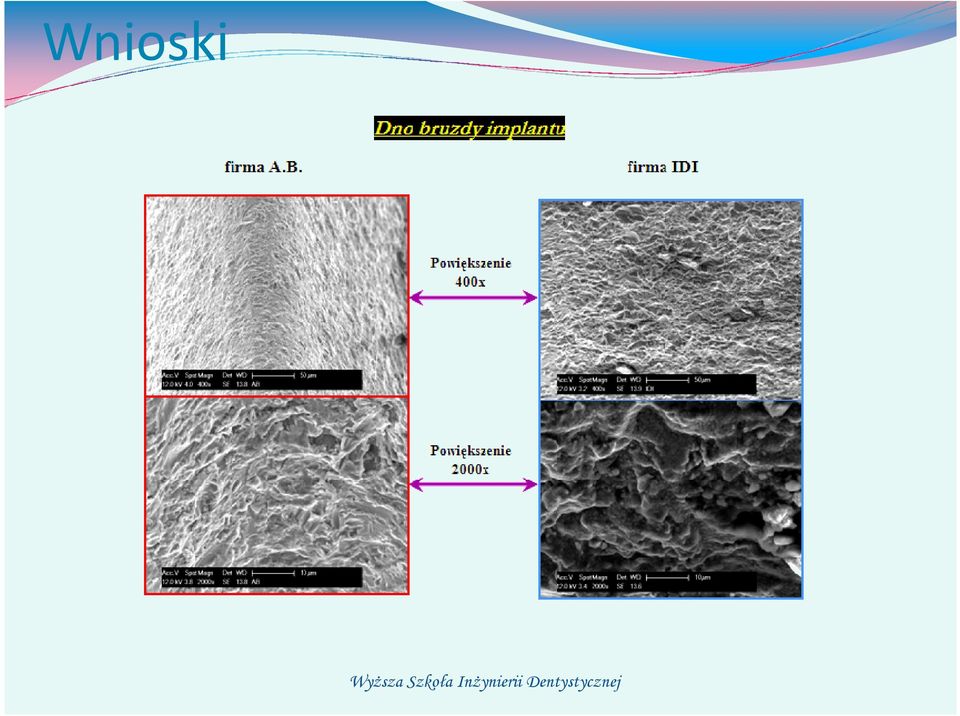

12 Wnioski

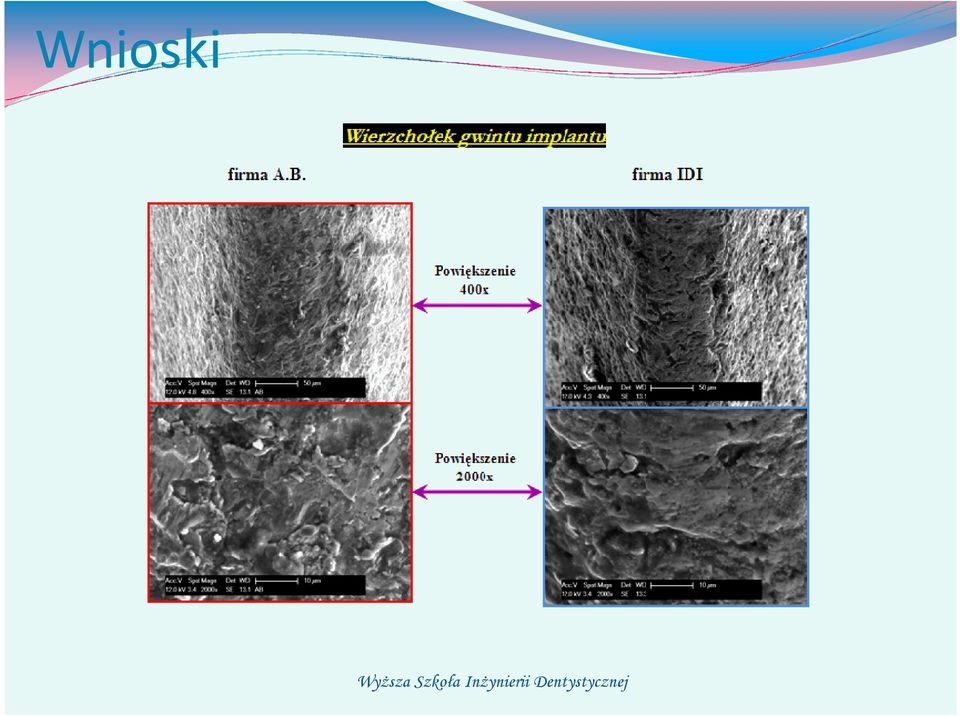

13 Wnioski

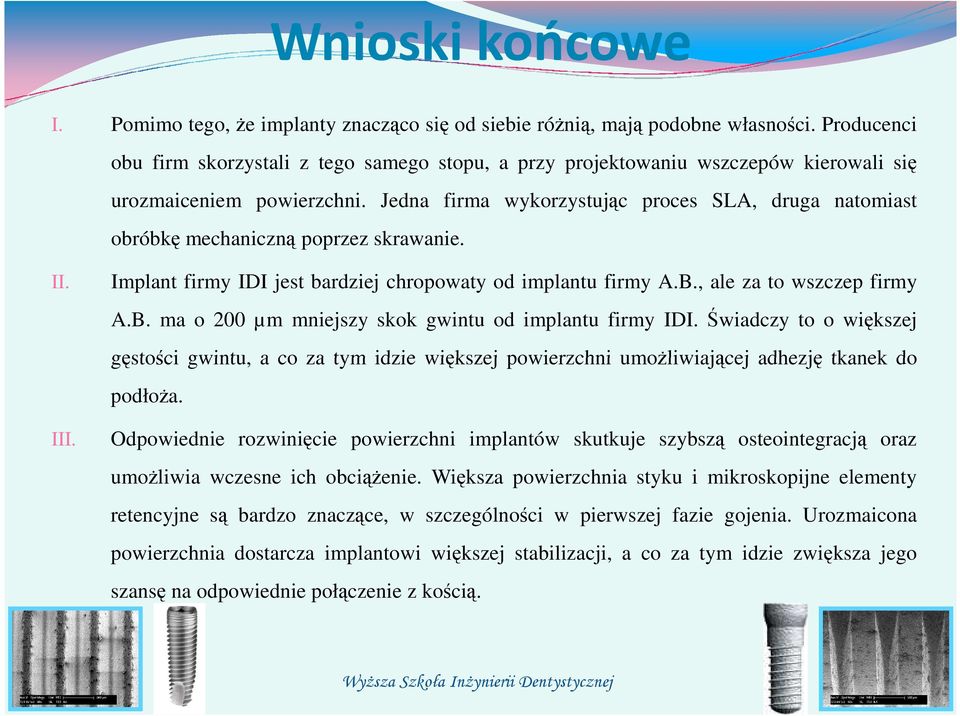

14 Wnioski końcowe I. Pomimo tego, Ŝe implanty znacząco się od siebie róŝnią, mają podobne własności. Producenci obu firm skorzystali z tego samego stopu, a przy projektowaniu wszczepów kierowali się urozmaiceniem powierzchni. Jedna firma wykorzystując proces SLA, druga natomiast obróbkę mechaniczną poprzez skrawanie. II. III. Implant firmy IDI jest bardziej chropowaty od implantu firmy A.B., ale za to wszczep firmy A.B. ma o 200 µm mniejszy skok gwintu od implantu firmy IDI.Świadczy to o większej gęstości gwintu, a co za tym idzie większej powierzchni umoŝliwiającej adhezję tkanek do podłoŝa. Odpowiednie rozwinięcie powierzchni implantów skutkuje szybszą osteointegracją oraz umoŝliwia wczesne ich obciąŝenie. Większa powierzchnia styku i mikroskopijne elementy retencyjne są bardzo znaczące, w szczególności w pierwszej fazie gojenia. Urozmaicona powierzchnia dostarcza implantowi większej stabilizacji, a co za tym idzie zwiększa jego szansę na odpowiednie połączenie z kością.
