1 Dokumentacja Techniczna Zbiorniki podziemne AquaKing AquaKing DORW1112a / 14

2 1. Lokalizacja 1.1 Lokalizacja względem budynków Teren nad zbiornikiem NIE MOŻE zostać zabudowany. Minimalna odległość zbiornika od budynku pokazana na rys.1 (pkt. 3) 1.2 Obciążenie zbiorników Zbiornik przeznaczony jest do zakopania na terenach obciążonych ruchem pieszym i rowerowym (obciążenie klasy A15). Należy zachować MINIMUM 2 m odległości od terenów obciążonych ruchem samochodowym. 1.3 Warunki gruntowe Grunt wokół zbiornika musi być przepuszczalny. Zbiorniki nie mogą być umieszczone na terenach o wysokim poziomie wody gruntowej, bowiem grozi to ich uszkodzeniu lub wybiciu na powierzchnie spowodowanym siła wyporu wody gruntowej. Zbiorniki nie mogą być posadowione również w gruntach słabo przepuszczalnych (słabszych niż 1x10-5 m/s). W wyniku gromadzenia wody deszczowej w wykopie wykonanym w gruncie słaboprzepuszczalnym a zasypanym np. piaskiem może nastąpić tzw. efekt wanny i również może dojść do wybicia lub/oraz uszkodzenia zbiornika. W przypadku występowania takiego rodzaju gruntu należy wykonać drenaż odprowadzający wodę z miejsca posadowienia zbiornika. 1.4 Posadowienie w pobliżu skarpy Należy określić rodzaj i stabilność gruntu (zgodnie z DIN 1054 wydanie 1/2003, E DIN 4084 wydanie 11/2002). Jeżeli okaże sie to konieczne należy zastosować ścianę oporowa. Więcej informacji można uzyskać u władz lokalnych oraz w firmach budowlanych. 1.5 Inne warunki Podczas montażu należy zwrócić uwagę na znajdujące sie w gruncie rury oraz przewody, a także roślinność (np. korzenie drzew). Należy unikać ich uszkodzenia. Grubość przykrycia zbiornika gruntem NIE MOŻE przekraczać 1,0 m. 2. Montaż 2. 1 Wypełnienie wykopu Podsypka i obsypka zbiornika Materiał obsypki powinien być możliwy do ścisłego zagęszczenia oraz wodoprzepuszczalny. Powinien utworzyć zwartą obudowę zbiornika. Jeżeli materiał wypełnienia posiada elementy o ostrych krawędziach, ściany zbiornika należy zabezpieczyć warstewką piasku. Żwir obtoczony sugerowany przez nas! Maksymalny zakres ziaren 8/16 mm (alternatywnie 12/16 mm lub 8/12 mm) Zalety: Łatwo urabialny Żwir znakomicie się sam zagęszcza Zapobiega wytwarzaniu się kawern Materiał jest luźno usypany w wykopie po czym bez dużego wysiłku zagęszcza się przy użyciu ubijaka, nawet w dolnych partiach zbiorników Blue Line i NEO Lżejszy od piasku zasypowego Nie jest wodochłonny i umożliwia łatwy odpływ wody zgromadzonej wokół zbiornika Bardzo duża wytrzymałość, tworzy doskonałą podporę ścianek zbiornika Nie wymaga specjalistycznej wiedzy AquaKing DORW1112a / 14

3 Piasek zasypowy Zalety: Dostępny praktycznie wszędzie Wady: Porównywalnie trudniejszy w obróbce Musi być zagęszczany w precyzyjnie odmierzonych warstwach (również w trudno dostępnych miejscach) Zagrożenie tworzenia się kawern, szczególnie w dolnych partiach zbiorników Blue Line i NEO Powinien być używany jedynie przez ekspertów Brak dostatecznego odporu gdy jest nasycony wodą Cięższy od żwiru lub grysu Może łatwo zostać wypłukany Grys Zalety: Łatwiejszy w obróbce od piasku ale trudniejszy od żwiru Bardzo duża wytrzymałość, dobra podpora zbiornika Lżejszy od piasku Nie chłonie wody, pozwala na łatwy odpływ wody zgromadzonej wokół zbiornika przy wysokim poziomie wód gruntowych Wady: Musi być bardzo dokładnie zagęszczany, w przeciwnym wypadku powstaną kawerny Nie wszędzie dostępny Powinien być stosowany tylko przez ekspertów Kruszywo recyklingowe (kruszony beton) Maksymalny zakres ziaren 0/32 mm Zalety: Ekstremalnie wysoka wytrzymałość, zagęszcza się szczególnie dobrze wokół zbiornika Wady: Musi być zagęszczane w dokładnie usypanych warstwach o odpowiedniej miąższości Niebezpieczeństwo formowania się kawern, szczególnie w otworach zbiorników płaskich i pod nimi oraz w dolnych partiach zbiorników Blue Line i NEO Powinno być stosowane tylko przez ekspertów Zasypka Jeżeli ziemia z wykopu (punkt 3, rys. 1, 10) jest przepuszczalna oraz stabilna(spełnia wymagania z punktu 2.1.1) można ją wykorzystać do wypełnienia przestrzeni pomiędzy obsypka zbiornika a ścianami wykopu (tzw. zasypka). 2.2 Metody zasypywania i zagęszczania Metody zasypywania i zagęszczania, które należy stosować, są opisane w pkt. 3 (Instrukcja instalacji) Nie należy nalewać wody do wykopu. Odpowiednie zagęszczenie oraz stabilność gruntu nie są wtedy osiągnięte. AquaKing DORW1112a / 14

4 2.3 Rury Rura dopływowa powinna być nachylona w kierunku do zbiornika (spadek >1%, Punkt 3 rys. 11). Nachylenie rury odpływowej (przelewowej) w kierunku od zbiornika powinno być większe niż rury dopływowej (rys. 11) w kierunku do zbiornika. Rurę osłonowa należy zakopać tak, aby w przypadku przepełnienia się zbiornika zapobiec zalaniu budynku (np. piwnicy). Można to zrobić zapewniając odpowiednio duże pochylenie rury osłonowej lub stosując zawór zwrotny. Rury należy zakopać odpowiednio głęboko, tak aby ochronić je przed zamarzaniem. AquaKing DORW1112a / 14

5 3. Instrukcja instalacji Więcej informacji znajduje się w odpowiednim punkcie AquaKing DORW1112a / 14

6 AquaKing DORW1112a / 14

7 AquaKing DORW1112a / 14

8 4. Wymiary zbiorników oraz położenie standardowych przyłączy A Dopływ DN 100 B Przyłącze rury osłonowej DN 100 C Przelew DN 100 * Nominalna wyskość zbiornika AquaKing DORW1112a / 14

9 A Dopływ DN 100 B Przyłącze rury osłonowej DN 100 C Przelew DN 100 * Nominalna wyskość zbiornika AquaKing DORW1112a / 14

10 A Dopływ DN 100 B Przyłącze rury osłonowej DN 100 C Przelew DN 100 * Nominalna wyskość zbiornika AquaKing DORW1112a / 14

11 Rury wznośne * VS 60 oraz VS 20 - Do nałożenia na zbiornik - Można skrócić (przyciąć) - Wyposażenie dodatkowe Możliwość przedłużenia do maks. 200 mm. Możliwość przedłużenia do maks.600 mm * UWAGA: Przy składaniu zamówienia/zakupie zbiornika należy sprawdzić dopuszczalność głębokość posadowienia i maksymalną grubość przykrycia gruntem. Pokrywa studzienki TopCover zgodna z DIN 1989 Tworzywowa pokrywa przeznaczona do studzienek o średnicy 600 mm wyposażona w zabezpieczenie przed dziećmi, zgodna z EN Średnica zewnętrzna 648 mm, kształt zgodny z DIN A Otwarte zabezpieczenie przed dziećmi B Zamknięte zabezpieczenie przed dziećmi AquaKing DORW1112a / 14

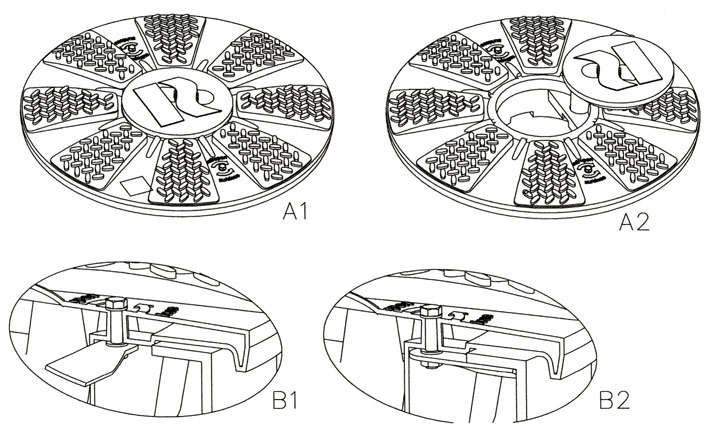

12 Pokrywa TwinCover zgodna z DIN 1989 Tworzywowa pokrywa przeznaczona do studzienek o średnicy 600 mm wyposażona w zabezpieczenie przed dziećmi oraz zintegrowany, zamykany właz rewizyjny, zgodna z EN Średnica zewnętrzna 648 mm, kształt zgodny z DIN A1 Zamnięty właz rewizyjny A2 Otwarty właz rewizyjny B1 Otwarte zabezpeczenie przed dziećmi B2 Zamknięte zabezpieczenie przed dziećmi REWATEC GmbH styczeń 2013 Wszelkie prawa oraz zmiany są zastrzeżone. Nie ponosimy odpowiedzialności za błędy w druku. Zawartość instrukcji stanowi część warunków gwarancji. Podczas montażu należy przestrzegać przepisów dotyczących bezpieczeństwa oraz ogólnie obowiązujących zasad wykonywania robót ziemnych I budowlanych. AquaKing DORW1112a / 14

13 Notatki AquaKing DORW1112a / 14
