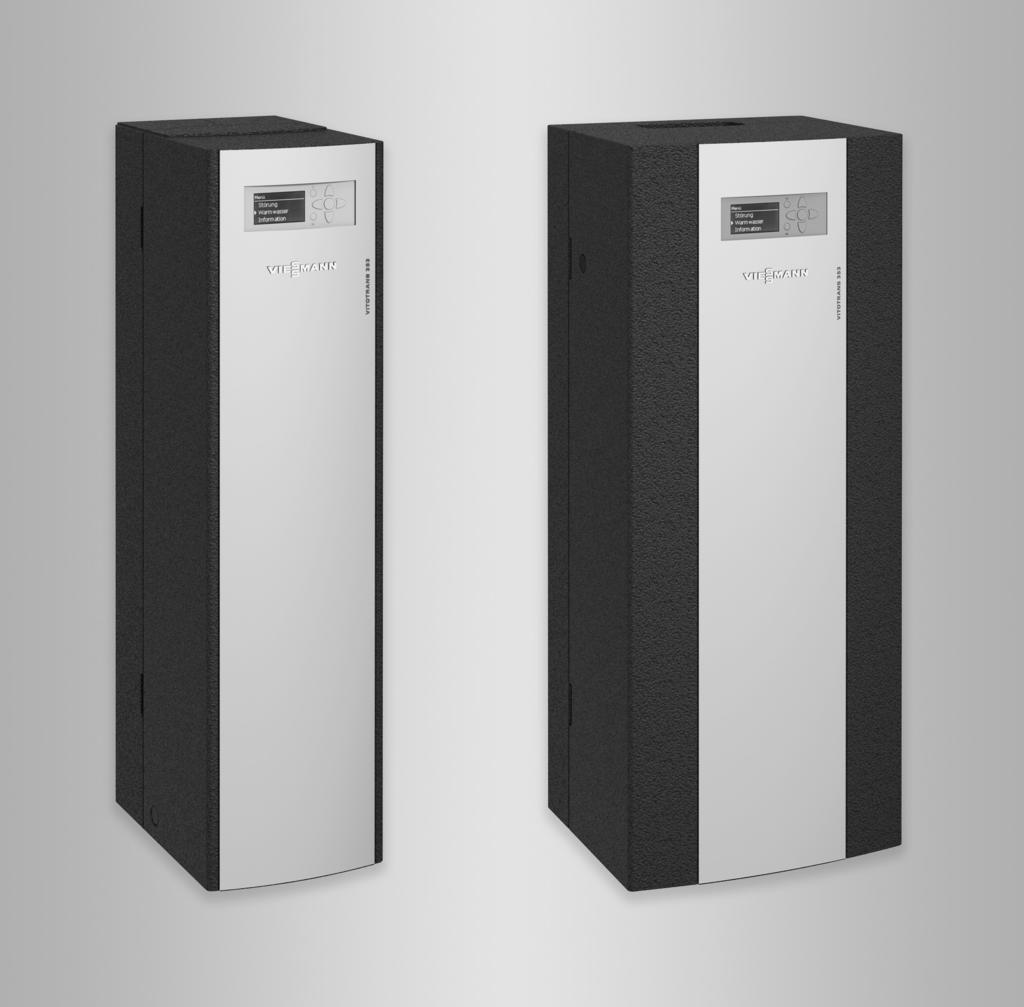

VIESMANN. Instrukcja montażu i serwisu VITOTRANS 353. dla wykwalifikowanego personelu. Vitotrans 353. Regulator

Transkrypt

1 Instrukcja montażu i serwisu VIESMANN dla wykwalifikowanego personelu Vitotrans 353 Regulator Wskazówki dotyczące ważności, patrz ostatnia strona VITOTRANS /2016 Proszę zachować!

2 Wskazówki bezpieczeństwa Wskazówki dotyczące bezpieczeństwa eksploatacji Prosimy o dokładne przestrzeganie wskazówek bezpieczeństwa w celu wykluczenia ryzyka utraty zdrowia oraz powstania szkód materialnych. Objaśnienia do wskazówek bezpieczeństwa! Niebezpieczeństwo Ten znak ostrzega przed niebezpieczeństwem zranienia. Uwaga Ten znak ostrzega przed stratami materialnymi i zanieczyszczeniem środowiska. Wskazówka Tekst oznaczony słowem Wskazówka zawiera dodatkowe informacje. Grupa docelowa Niniejsza instrukcja skierowana jest wyłącznie do wykwalifikowanego personelu. Prace przy podzespołach elektrycznych mogą wykonywać wyłącznie wykwalifikowani elektrycy. Pierwsze uruchomienie powinien przeprowadzić wykonawca instalacji lub wyznaczona przez niego osoba posiadająca odpowiednie uprawnienia. Obowiązujące przepisy Krajowe przepisy dotyczące instalacji Ustawowe przepisy bezpieczeństwa i higieny pracy Ustawowe przepisy o ochronie środowiska Przepisy zrzeszeń zawodowo-ubezpieczeniowych Stosowne przepisy bezpieczeństwa norm DIN, EN, DVGW i VDE a ÖNORM, EN i ÖVE c SEV, SUVA, SVTI, SWKI i SVGW. Prace przy instalacji Wyłączyć instalację i sprawdzić brak napięcia w obwodach (np. za pomocą oddzielnego bezpiecznika lub wyłącznika głównego). Zabezpieczyć instalację przed włączeniem.! Uwaga Wyładowania elektrostatyczne mogą doprowadzić do uszkodzenia podzespołów elektronicznych. Przed wykonaniem prac należy dotknąć uziemionych obiektów, np. rur grzewczych lub wodociągowych, w celu odprowadzenia ładunków statycznych. Niebezpieczeństwo Gorące powierzchnie mogą być przyczyną oparzeń. Przed rozpoczęciem prac konserwacyjnych i serwisowych wyłączyć urządzenie i pozostawić do ostygnięcia. Nie dotykać gorących powierzchni nieizolowanych rur i armatury. 2

3 Wskazówki bezpieczeństwa Wskazówki dotyczące bezpieczeństwa eksploatacji (ciąg dalszy) Prace naprawcze! Uwaga Naprawa podzespołów spełniających funkcje zabezpieczające zagraża bezpiecznej eksploatacji instalacji. Uszkodzone podzespoły należy wymieniać na oryginalne części firmy Viessmann. Elementy dodatkowe, części zamienne i szybkozużywalne! Uwaga Części zamienne i szybko zużywalne, które nie zostały sprawdzone wraz z instalacją, mogą zakłócić jej prawidłowe funkcjonowanie. Montaż niedopuszczonych elementów oraz nieuzgodnione zmiany konstrukcyjne mogą obniżyć bezpieczeństwo pracy instalacji i spowodować ograniczenie praw gwarancyjnych. Stosować wyłącznie oryginalne części zamienne firmy Viessmann lub części przez tę firmę dopuszczone. 3

4 Spis treści Spis treści 1. Informacje Symbole... 6 Zastosowanie zgodne z przeznaczeniem Prace montażowe Montaż układu kaskadowego... 8 Montaż 3-drogowego zaworu zestawu do rozdzielania powrotu... 8 Przyłącza elektryczne... 8 Otwieranie przestrzeni przyłączeniowej... 8 Przegląd przyłączy elektrycznych... 9 Podłączanie VBus Przyłącze elektryczne wyposażenia dodatkowego Przyłącze elektryczne Włączanie napięcia zasilania Procedura uruchomienia pojedynczego regulatora Procedura uruchomienia regulatora układu kaskadowego Cechy szczególne regulatorów układów kaskadowych Nawigacja w menu Elementy obsługowe Ustawianie języka Ustawianie godziny/daty i zmiany czasu letniego/zimowego Ustawianie programu czasowego Wywoływanie poziomu serwisowego i poziomu kodowania Ustawianie ochrony przed blokadą pomp i zaworów Ustawianie wskazania wyświetlacza Ustawienie ciepłej wody użytkowej Włączenie funkcji komfortowej Ustawienia funkcji komfortowej w menu Komfort Ustawianie cyrkulacji ciepłej wody użytkowej Aktywacja cyrkulacji ciepłej wody użytkowej Konfiguracja cyrkulacji ciepłej wody użytkowej Ręczna kompensacja pompy cyrkulacyjnej ciepłej wody użytkowej.. 22 Ustawianie zależnego od temperatury ładowania warstwowego na powrocie Aktywacja zależnego od temperatury ładowania warstwowego na powrocie i ustawianie kierunku obrotów Kontrola kierunku obrotów Konfiguracja zależnego od temperatury ładowania warstwowego na powrocie Typ ładowania warstwowego na powrocie Ustawianie higienicznego wygrzewu ciepłej wody użytkowej Przebieg funkcji Ustawianie wartości wymaganej temperatury dla higienicznego ciepłej wygrzewu wody użytkowej Ustawianie czasu higienicznego wygrzewu ciepłej wody użytkowej.. 26 Ręczne uruchomienie higienicznego wygrzewu ciepłej wody użytkowej Automatyczne uruchomienie higienicznego wygrzewu ciepłej wody użytkowej Zgłoszenia statusu higienicznego wygrzewu ciepłej wody użytkowej Ustawienia i odczyty serwisowe Ustawienia regulatora układu kaskadowego Rejestracja godzin pracy regulatorów układu kaskadowego Przeprowadzanie testu urządzeń (kontrola urządzeń) Kalibracja czujników Zbiorcze zgłaszanie usterek ( Przekaźnik błędów ) Aktywacja przekaźnika błędów Odczyt zgłoszeń statusu Sprawdzanie bilansowań Usuwanie usterek Zgłoszenia usterek... 33

5 Spis treści Spis treści (ciąg dalszy) Przywracanie ustawień fabrycznych (reset) Przywracanie ustawień podstawowych Resetowanie wszystkich ustawień Kontrola czujników Kontrola urządzeń (przekaźników) Włączanie trybu awaryjnego Wymiana bezpiecznika Przykłady instalacji Oznakowanie w przykładowej instalacji Przykład instalacji pojedynczego urządzenia Schemat instalacji Przykład instalacji układu kaskadowego Schemat instalacji Schemat przyłączy i okablowania Dane techniczne Przegląd struktury menu Struktura menu Wykaz haseł

6 Informacje Symbole Informacja Symbol 1. Znaczenie Odsyłacz do innego dokumentu zawierającego dalsze informacje Czynność robocza na rysunkach: Numeracja odpowiada kolejności wykonywanych prac. Ostrzeżenie przed szkodami rzeczowymi i zagrożeniem dla środowiska Obszar będący pod napięciem Zwrócić szczególną uwagę. Podzespół musi zostać zablokowany (słychać zatrzaśnięcie). albo Sygnał dźwiękowy Zamontować nowy podzespół. albo W połączeniu z narzędziem: wyczyścić powierzchnię. Fachowo zutylizować podzespół. Oddać podzespół do utylizacji w punkcie odbioru. Nie wyrzucać podzespołu razem z odpadami z gospodarstwa domowego. Zastosowanie zgodne z przeznaczeniem Urządzenie wolno montować w instalacjach grzewczych wyłącznie między zasobnikiem buforowym wody grzewczej i obiegiem ciepłej wody użytkowej. Ze względów konstrukcyjnych urządzenie wolno montować i eksploatować wyłącznie w położeniu pionowym. Należy przestrzegać technicznych wartości granicznych podanych w niniejszej instrukcji. Zgodnie z przeznaczeniem urządzenie można instalować i eksploatować tylko w zamkniętych systemach wg EN 12828/DIN 1988, uwzględniając odpowiednie instrukcje montażu, serwisu i obsługi. Zasobniki oraz podgrzewacze buforowe wody grzewczej przeznaczone są wyłącznie do wody o jakości wody pitnej. 6 Zastosowanie zgodne z przeznaczeniem zakłada, że instalację stacjonarną wykonano w połączeniu z dopuszczonymi komponentami, charakterystycznymi dla danej instalacji. Zastosowanie komercyjne lub przemysłowe w celu innym niż podgrzew ciepłej wody użytkowej nie jest zastosowaniem zgodnym z przeznaczeniem. Zastosowanie wykraczające poza podany zakres jest dopuszczane przez producenta w zależności od konkretnego przypadku. Niewłaściwe użycie urządzenia lub niefachowa obsługa (np. otwarcie urządzenia przez użytkownika instalacji) jest zabronione i skutkuje wyłączeniem odpowiedzialności.

7 Informacje Zastosowanie zgodne z przeznaczeniem (ciąg dalszy) Niewłaściwe użycie obejmuje także zmianę zgodnej z przeznaczeniem funkcji komponentów systemu. Należy przestrzegać przepisów ustawowych, przede wszystkim tych dotyczących higieny wody użytkowej. Informacja 7

8 Prace montażowe Montaż układu kaskadowego 1. Wykonać orurowanie. 2. Zamontować 2-drogowy zawór układu kaskadowego. Instrukcja montażu 2-drogowego zaworu układu kaskadowego Montaż 3-drogowego zaworu zestawu do rozdzielania powrotu Montaż Typ PZSA i PZMA: Zawór 3-drogowy dostarczany jest w stanie zamontowanym i podłączonym. Typ PBSA, PBMA i PBLA: 3-drogowy zawór jest elementem składowym zestawu do rozdzielania powrotu, wyposażenie dodatkowe. Montaż: Instrukcja montażu zestawu do rozdzielania powrotu Przyłącza elektryczne Otwieranie przestrzeni przyłączeniowej Rys. 1 8

9 Prace montażowe Przyłącza elektryczne (ciąg dalszy) Przegląd przyłączy elektrycznych 157 P 28 40A 40 PE Montaż 91 S1 S2 S3 S4 S5 R1 R2 91 PWMPWM VBus VBus L 91 GND H S1 1 2 S2 1 2 S3 1 2 S4 1 2 S5 1 2 V-Impuls V-US 157 P L S L PE N 28 L PE N 40A L PE N 40 PE N PE L? L 91 GND H PWM PWM + P VBus + - VBus + - R1 N PE R2 N PE Rys. 2 Przyłącza 230 V 28 Pompa cyrkulacyjna ciepłej wody użytkowej 40 Przyłącze elektryczne 40 A Przyłącze elektryczne wyposażenia dodatkowego 157 Przekaźnik beznapięciowy do zgłoszeń usterki P Pompa obiegowa wody grzewczej (pompa pierwotna) R1 R2 Zawór 2-drogowy do eksploatacji kaskadowej Zawór 3-drogowy do ładowania warstwowego na powrocie Przyłącza niskiego napięcia Magistrala V (VBus) Magistrala VBus do łączenia regulatorów jednego układu kaskadowego Impuls V Impuls czujnika przepływu objętościowego (typ PBSA, PZSA) V-US Cyfrowy czujnik przepływu objętościowego (typ urządzenia PBMA, PZMA, PBLA) Układanie przewodów! Uwaga Przewody elektryczne mogą zostać uszkodzone przez gorące podzespoły. Po zakończeniu prac montażowych przewody elektryczne nie mogą stykać się z gorącymi podzespołami. PWMP Sygnały PWM dla pompy z oznaczeniem P PWM28 Sygnały PWM dla pompy z oznaczeniem 28 S1 Czujnik temperatury zasilania wodą grzewczą S2 Czujnik temperatury ciepłej wody użytkowej S3 Czujnik temperatury zimnej wody użytkowej S4 Czujnik temperatury zasobnika buforowego wody grzewczej do zależnego od temperatury ładowania warstwowego na powrocie (wyposażenie dodatkowe) S5 Czujnik temperatury powrotu cyrkulacji (wyposażenie dodatkowe) 91 Magistrala CAN (wyposażenie dodatkowe) Typ PBSA, PBMA i PBLA: Wyprowadzić przewody na zewnątrz przez tylną izolację cieplną (wycięcie w górnej części). Typ PZSA i PZMA: Poprowadzić przewody przez otwór powrotu w blasze nośnej i za tylną izolacją cieplną. 9

10 Prace montażowe Przyłącza elektryczne (ciąg dalszy) Wskazówka dotycząca podłączania przewodów 230 V Żyłę przyłącza przewodu ochronnego PE pozostawić dłuższą niż żyły L i N. Przyłączanie pompy cyrkulacyjnej ciepłej wody użytkowej Instrukcja montażu zasobnika buforowego wody grzewczej lub zestawu cyrkulacyjnego Podłączanie 3-drogowego zaworu zestawu do rozdzielania powrotu Tylko w typie PBSA, PBMA i PBLA Montaż Pompa cyrkulacyjna ciepłej wody użytkowej (zestaw cyrkulacyjny, wyposażenie dodatkowe) Znamionowe natężenie prądu: 1,5 (1,5) A~ Zalecany przewód: 3-żyłowy o przekroju 0,75 mm 2 A M 1~ A BN BK ~ M BU? sk BN GNYE BU? Rys. 3 BN + BU - A Pompa cyrkulacyjna ciepłej wody użytkowej Pompa cyrkulacyjna ciepłej wody użytkowej o poborze prądu > 1,5 A: Podłączyć zasilanie elektryczne do wtyku 40A. Czujniki temperatury Czujniki temperatury S1, S2 i S3 są podłączone w stanie fabrycznym. Czujniki do podłączenia u inwestora: S4: Czujnik temperatury zasobnika buforowego wody grzewczej do zależnego od temperatury ładowania warstwowego na powrocie (opcja) S5: Czujnik temperatury powrotu cyrkulacji (opcja) Rys. 5 A Silnik zaworu 3-drogowego R2 Wtyk w regulatorze Podłączanie 3-żyłowego przewodu przyłączeniowego (zakres dostawy, długość 3 m) do regulatora, patrz ilustracja. Przedłużenie przewodu przyłączeniowego: Zalecany przewód: 3-żyłowy o przekroju 0,75 mm 2 Oznakowanie kolorami wg normy IEC : BN Brązowy BU Niebieski BK Czarny Wskazówka Aktywować działanie ładowania warstwowego na powrocie ( Warstwy na PW. ). Kierunek obrotów można sprawdzić wykonując test przekaźników. Podłączanie zaworu 2-drogowego układu kaskadowego ϑ A ~ M BN BK BU? Rys. 4 Przedłużenie z zalecanym przewodem przyłączeniowym: 2-żyłowy o przekroju 0,75 mm 2 Nie układać przewodu razem z przewodami 230/400 V. Rys. 6 A Zawór 2-drogowy R1 Wtyk w regulatorze Zawór otw. ~ Zawór zamkn.

11 Prace montażowe Przyłącza elektryczne (ciąg dalszy) Oznakowanie kolorami wg normy IEC : BN Brązowy BU Niebieski BK Czarny Podłączanie VBus Tylko przy układach kaskadowych A B B B VBus VBus VBus VBus VBus VBus VBus VBus Montaż C C C Rys. 7 A Regulator master układu kaskadowego B Regulator slave układu kaskadowego C Przewód magistrali V VBus VBus Rys. 8 Połączyć poszczególne regulatory w układzie kaskadowym: Przewód magistrali V (wyposażenie dodatkowe) podłączyć do przyłączy VBus regulatorów zgodnie z ilustracją. Przewodów nie układać razem z przewodami 230 V/400 V.! Uwaga Pomylenie przyłączy spowoduje nieprawidłowe przesyłanie danych. Nie pomylić żył. Przyłącze elektryczne wyposażenia dodatkowego A B C 40A 40 40A 40 40A 40 Rys. 9 D A Regulator kotła grzewczego B Regulator Vitotrans 353 C Dalsze wyposażenie dodatkowe (np. moduł regulacji solarnej, typ SM1) Jeżeli do podłączonych urządzeń (np. pomp obiegowych) dopływa prąd przekraczający wartość zabezpieczenia elementu wyposażenia dodatkowego, wykorzystać dane wyjście wyłącznie do sterowania przekaźnikiem dostarczonym przez inwestora. W przypadku, gdy przekroczone zostanie maks. dopuszczalne natężenie całkowite regulatora wytwornicy ciepła: D Wyłącznik zasilania fö (A) Przyłącze elektryczne podłączyć jeden lub kilka elementów wyposażenia dodatkowego bezpośrednio do sieci elektrycznej za pośrednictwem wyłącznika zasilania (patrz kolejny rozdział). 11

12 Prace montażowe Przyłącza elektryczne (ciąg dalszy) Montaż Przyłącze elektryczne Obowiązujące przepisy Przyłącze elektryczne i zabezpieczenia (np. układ FI) należy wykonać zgodnie z normą IEC , technicznymi warunkami przyłączeniowymi lokalnego operatora sieci rozdzielczej oraz przepisami VDE! Przewód zasilający regulatora musi być zabezpieczony zgodnie z przepisami. Odłączenia od napięcia należy dokonać poprzez wyłącznik o rozwartości styku wynoszącej min. 3 mm, który jednocześnie przerwie dopływ napięcia do wszystkich nieuziemionych przewodów. Dodatkowo zaleca się instalację uniwersalnego wyłącznika różnicowoprądowego (FI klasa B do prądów stałych, które mogą powstać na skutek działania efektywnych energetycznie środków roboczych. Przyłącze Niebezpieczeństwo Nieprawidłowe przyporządkowanie żył może spowodować poważne obrażenia i doprowadzić do uszkodzenia urządzenia. Nie zamieniać żył L i N. L Brązowy N Niebieski PE Zielony/Żółty 1. Sprawdzić, czy instalacja została przepłukana, napełniona i odpowietrzona. Instrukcja montażu i serwisu Vitotrans Sprawdzić, czy wszystkie przyłącza elektryczne zostały wykonane prawidłowo. 3. Zasilający przewód elektryczny podłączyć do regulatora zgodnie z ilustracją. Żyłę przyłącza przewodu ochronnego PE pozostawić dłuższą niż żyły L i N. Zalecany przewód elektryczny: 3-żyłowy o przekroju 1,5 mm 2 ze stykiem uziemiającym A L1 N B C BU GN/YE BN D 40 Rys. 10 A Przyłącze elektryczne 230 V B Bezpiecznik, maks. 16 A C Wyłącznik główny, 2-biegunowy (w gestii inwestora) D Skrzynka przyłączeniowa (w gestii inwestora) 12

13 Włączanie napięcia zasilania Wtyczkę typu schuko włożyć do zainstalowanego na stałe gniazda typu schuko. Podczas pierwszego uruchomienia lub po zresetowaniu rozpoczyna się faza inicjalizacji, a następnie procedura uruchomienia. Procedura uruchomienia pojedynczego regulatora Komunikat na wyświetlaczu Objaśnienie Patrz strona Język Ustawianie odpowiedniego języka menu. 16 Typ reg. Poj.regul. (stan fabryczny) 28 Data Ustawianie daty. 16 Godzina Ustawianie godziny. 16 Lato/Zima T-CW wym. Zapisz Aktywacja ( Tak ) lub dezaktywacja ( Nie ) automatycznego przestawienia czasu letni/zimowy. Ustawianie wartości wymaganej temperatury ciepłej wody użytkowej. Zamknięcie menu uruchamiania za pomocą Zapisz. Ustawienia zostają zapisane. Na wyświetlaczu pojawia się ekran podstawowy Wskazówka Zapis rozpoczyna się dopiero po upływie 5 s i zajmuje do 1 min. Wskazówka Ustawienia można zmienić również później w odpowiednich menu. Procedura uruchomienia regulatora układu kaskadowego Aby możliwa była integracja z układem kaskadowym, wszystkie regulatory muszą być w stanie fabrycznym. Resetowanie regulatora do ustawień fabrycznych: Ustawienie podstawowe w menu Ustawienia. Wskazówka Ustawień dotyczących układu kaskadowego można dokonywać również później na Poziomie kodowania 1 na poziomie serwisowym.! Uwaga Używanie regulatorów z różnymi wersjami oprogramowania w ramach jednego układu kaskadowego może prowadzić do problemów w komunikacji między regulatorami. Stosować tylko regulatory z tą samą wersją oprogramowania. Wersja oprogramowania wyświetla się podczas uruchamiania regulatora. Wersję oprogramowania można sprawdzić również w Informacja / Info urz.. 13

14 Procedura uruchomienia regulatora układu (ciąg dalszy) Komunikat na wyświetlaczu Objaśnienie Patrz strona 1. Język Ustawianie odpowiedniego języka menu Typ reg. Ustawić na odpowiednim regulatorze slave Slave 1, Slave 2 lub Slave 3. Wskazówka Podczas przydzielania numerów należy pamiętać: każdy adres można przydzielić tylko raz. Na regulatorze master ustawić Master. Potwierdzić wskazówkę Wszystkie stacje... za pomocą OK. 3. Kompensacja ukł. kaskadowego Na regulatorze master: Rozpocząć kompensację, wybierając Start. Wszystkie regulatory slave zostają wtedy zarejestrowane w regulatorze master. 4. Liczba slave Sprawdzić liczbę rozpoznanych regulatorów slave w regulatorze master. Jeśli rozpoznane zostały nie wszystkie regulatory slave, sprawdzić przyłącze magistrali V i ustawienie Typ reg. na wszystkich regulatorach. Ponownie uruchomić Kompen.ukł.kask.. 7. Data Na regulatorze master: Ustawianie daty. 6. Godzina Na regulatorze master: Ustawianie godziny. 5. Lato/Zima Na regulatorze master: Aktywacja ( Tak ) lub dezaktywacja ( Nie ) automatycznego przestawienia czasu letni/zimowy 8. T-CW wym. Na regulatorze master: Ustawianie wartości wymaganej temperatury ciepłej wody użytkowej. 10. Zapisz Zamknięcie menu uruchamiania wszystkich regulatorów za pomocą Zapisz. Ustawienia zostają zapisane. Na wyświetlaczu pojawia się ekran podstawowy Wskazówka Zapis rozpoczyna się dopiero po upływie 5 s i zajmuje do 1 min. Wskazówka Ustawienia można zmienić również później w odpowiednich menu. Cechy szczególne regulatorów układów kaskadowych Układ kaskadowy jest sterowany przez regulator master. Niektóre punkty menu są dostępne tylko dla regulatora master. Nie pojawiają się one na wyświetlaczu dla regulatorów slave. Ustawienia menu Ciep.w.uż. odbywają się na regulatorze master. Dotyczą one wszystkich urządzeń pracujących w układzie kaskadowym. Ustawienia menu Cyrkulacja odbywają się na regulatorze master. Dotyczą one tylko regulatora master. 14

15 Cechy szczególne regulatorów układów kaskadowych (ciąg dalszy) Urządzenie obsługujące obciążenie podstawowe W jednym układzie kaskadowym zawsze aktywne jest jedno urządzenie obsługujące obciążenie podstawowe. W przypadku urządzenia obsługującego obciążenie podstawowe zawór odcinający w układzie kaskadowym musi być zawsze otwarty. Przy poborze lub w trybie cyrkulacyjnym pompa pierwotna zostaje włączona i ciepła woda użytkowa jest dostępna od razu. Co 24 h regulator master określa nowe urządzenie obsługujące obciążenie podstawowe (master, slave 1, slave 2, slave 3). Otwiera się zawór odcinający (R1) urządzenia obsługującego obciążenie podstawowe. Zawór odcinający (R1) dotychczasowego urządzenia obsługującego obciążenie podstawowe pozostaje otwarty do momentu, gdy na nowym urządzeniu obsługującym obciążenie podstawowe zostanie wykryty przepływ objętościowy. Dołączanie urządzeń w układzie kaskadowym Jeśli przy wzroście przepływu objętościowego poboru przekroczona zostanie wartość Próg wł., regulator master sprawdza czas pracy dostępnych urządzeń. Urządzenie o najkrótszym czasie pracy w ostatnich 24 h podłączane jest jako pierwsze. Jeśli na urządzeniu obsługującym obciążenie podstawowe nie zostanie zarejestrowany przepływ objętościowy poboru (ewent. uszkodzenie zaworu odcinającego), włącza się dodatkowe urządzenie. Wyłączanie urządzeń w układzie kaskadowym Jeśli przy spadku przepływu objętościowego poboru ustawiona wartość Próg wył. nie jest osiągnięta, regulator master sprawdza czas pracy aktywnych urządzeń nadążnych. Urządzenie nadążne o najdłuższym czasie pracy w ostatnich 24 h wyłączane jest jako pierwsze. Urządzenie obsługujące obciążenie podstawowe nie jest sprawdzane i zawsze jest aktywne do końca. Możliwość ustawienia poziom kodowania 1/ kaskada Parametr Stan fabryczny Próg Wł. Próg wył. 90% znamionowego przepływu objętościowego 40% znamionowego przepływu objętościowego 15

16 Nawigacja w menu Elementy obsługowe Podświetlenie wyświetlacza Ciep.w.uż. Stat. T-CW wym. T-ZS Jeśli przez kilka sekund nie zostanie naciśnięty żaden przycisk, gaśnie podświetlenie wyświetlacza. Okres można ustawić w menu Ustawienia, patrz strona 18. Aby ponownie włączyć podświetlenie wyświetlacza, należy nacisnąć dowolny przycisk. Rys. 11 A BC A Ekran podstawowy Jeśli nie zostaną wprowadzone żadne ustawienia, ekran podstawowy pojawia się automatycznie po ok. 4 min. B Przycisk OK 1-krotne naciśnięcie: potwierdzenie wyboru w menu 2-krotne naciśnięcie: potwierdzenie zmiany wartości C Wskaźnik usterka/praca (LED) Zielony: OK Miganie na zielono: tryb awaryjny Miganie na czerwono: błąd Szybkie miganie na czerwono: tryb bootloader Wywoływanie menu głównego Powrót do poprzedniego punktu menu Anulowanie rozpoczętych ustawień: Wartość powraca do dotychczas ustawionej wartości. / Przyciski kursora Nawigacja w obrębie menu Na wyświetlaczu przedstawiono tylko 4 pozycje menu. / Przyciski kursora Służą do ustawiania wartości (funkcja wspomagana graficznie, patrz poniższy rysunek) Wyświetlacz podczas ustawiania wartości A T-CW wym. B Rys C 20 =55 60 C D A Parametr B Wartość minimalna C Wartość ustawiona i nowa D Wartość maksymalna Ustawianie języka Możliwość ustawienia tylko przy regulatorze pojedynczym i regulatorze master. Nacisnąć następujące przyciski: 1. aby wybrać Ustawienia. 2. OK aby zatwierdzić. 3. OK w celu potwierdzenia wyboru w opcji Język. 4. / aby wybrać żądany język. 5. OK aby zatwierdzić. Ustawianie godziny/daty i zmiany czasu letniego/zimowego Możliwość ustawienia tylko przy regulatorze pojedynczym i regulatorze master. 16 Nacisnąć następujące przyciski: 1. aby wybrać Ustawienia.

17 Nawigacja w menu (ciąg dalszy) 2. OK Godzina/Data jest wybrana. 3. OK Godzina jest wybrana. 4. OK aby zatwierdzić. 5. aby ustawić godziny:minuty. 6. OK aby zatwierdzić. 7. aby ustawić datę. 8. OK aby zatwierdzić. 9. aby ustawić dzień.miesiąc.rok. 10. OK aby zatwierdzić. 11. aby ustawić lato/zima. 12. OK aby zatwierdzić. 13. / aby wybrać Tak (automatyczna zmiana aktywna) lub Nie (brak automatycznej zmiany) 14. OK aby zatwierdzić. Ustawianie programu czasowego W menu Zegar można ustawić cykle łączeniowe (przedziały czasu) dotyczące działania różnych funkcji. Przedział czasu można ustawić dla każdego dnia tygodnia i łącznie dla kilku dni tygodnia. Wybór dnia w celu wyboru grup dni (np. jednakowy przedział czasu od poniedziałku do piątku) Poniedziałek lub Wtorek, lub... (dla codziennie oddzielnych przedziałów czasu) Dla każdego dnia tygodnia i każdej grupy dni można ustawić maks. 6 przedziałów czasu. Przedziały czasu można ustawiać w krokach co 10 min. Pon :00-22:00 Nowy przedz.czasu Rys. 13 Tworzenie lub zmiana przedziałów czasu 1. Wybrać funkcję, dla której mają zostać ustawione cykle łączeniowe aktywacji. Np. Komfort w menu Ciep.w.uż.. 2. Wybrać za pomocą Zegar. 3. Nacisnąć OK. 4. Za pomocą wybrać Wybór dnia lub żądany dzień tygodnia. 5. W przypadku Wybór dnia : Wybrać wymagany dzień tygodnia i potwierdzić Dalej, naciskając OK. Nacisnąć OK. Pojawia się ustawiony przedział czasu. 6. OK w celu zmiany wyświetlonego przedziału czasu. w celu utworzenia nowego przedziału czasu. 7. Za pomocą ustawić przedział czasu. 8. Za pomocą Zapisać? Tak zapisać ustawienia. Kopiowanie przedziału czasu 1. Za pomocą wybrać Wybór dnia lub żądany dzień tygodnia, dla którego ma zostać zastosowany żądany przedział czasu. 2. Wybrać za pomocą Kopiuj od. 3. Nacisnąć OK. 4. Za pomocą wybrać grupę dni lub żądany dzień tygodnia, od którego mają zostać zastosowane przedziały czasu. 5. Nacisnąć OK. Wszystkie przedziały czasu zostają zastosowane dla tego dnia tygodnia / grupy dni. Usuwanie pojedynczego przedziału czasu 1. Za pomocą wybrać przedział czasu do usunięcia. 2. Nacisnąć OK. 3. Za pomocą wybrać Usuń. 4. Za pomocą Usunąć? Tak usunąć przedział czasu. Usuwanie przedziału czasu wyboru dnia 1. Za pomocą wybrać Wybór dnia. 17

18 Nawigacja w menu (ciąg dalszy) 2. Nacisnąć OK. 3. Wybrać żądane dni tygodnia i potwierdzić Dalej, naciskając OK. 5. Nacisnąć OK. 6. Za pomocą Usunąć? Tak usunąć wszystkie przedziały czasu wybranych dni. 4. Za pomocą wybrać Reset. Wywoływanie poziomu serwisowego i poziomu kodowania W celu wybrania poziomu serwisowego i poziomu kodowania 1 nacisnąć następujące przyciski: 2. W celu wybrania Test przek. lub Poziom kodowania 1. 1., OK równocześnie i przytrzymać ok. 4 s w celu przejścia do poziomu serwisowego. Ustawianie ochrony przed blokadą pomp i zaworów Pompy i zawory są włączane kolejno codziennie w określonym czasie co 4 s, aby nie nastąpiło ich zablokowanie. W stanie fabrycznym ochrona przed zablokowaniem jest aktywna dla wszystkich podłączonych pomp i zaworów. Czas rozpoczęcia: godz. 00:00. Nacisnąć następujące przyciski: 1. aby wybrać Ustawienia. 2. OK aby zatwierdzić. 3. aby wybrać Ochr.p.blok.. 4. OK Aktywna jest wybrane. 5. OK aby zatwierdzić. 8. aby wybrać Czas rozp. 9. OK aby zatwierdzić. 10. aby ustawić moment rozpoczęcia. 11. OK aby zatwierdzić. 12. dla: Pompa pier. (pompa obiegowa po stronie wody grzewczej) Pompa cyr. (jeśli zainstalowano pompę cyrkulacyjną ciepłej wody użytkowej) Warst. PW (jeśli zainstalowano termiczne ładowanie warstwowe na powrocie) Zawór pionu (tylko w przypadku układu kaskadowego) 6. / aby wybrać Tak (ochrona przed zablokowaniem aktywna) lub Nie (brak ochrony) 7. OK aby zatwierdzić. 13. / aby wybrać Tak (ochrona przed zablokowaniem aktywna) lub Nie (brak ochrony). 14. OK aby zatwierdzić. Ustawianie wskazania wyświetlacza Istnieje możliwość ustawienia czasu trwania podświetlenia wyświetlacza. Nacisnąć następujące przyciski: 1. aby wybrać Ustawienia. 2. OK aby zatwierdzić Aby wybrać Tryb czuw.wyśw. 4. OK aby zatwierdzić. 5. aby ustawić czas trwania podświetlenia wyświetlacza. 6. OK aby zatwierdzić.

19 Ustawienie ciepłej wody użytkowej Nacisnąć następujące przyciski: 1. do ciepłej wody użytkowej. 3. w celu wybrania różnych punktów menu. 4. OK aby zatwierdzić. 2. OK aby zatwierdzić. Wskazanie Opis Stan fabryczny Zakres ustawień T-CW wym. Wartość wymagana temperatury ciepłej wody użytkowej: Prędkość obrotowa pompy obiegowej po stronie wody grzewczej jest sterowana w taki sposób, aby na czujniku temperatury ciepłej wody użytkowej (S2) została osiągnięta ustawiona wartość wymagana temperatury ciepłej wody użytkowej. 60 C od 20 do 75 C Wskazówka Możliwość ustawienia na poziomie kodowania 1: Min. wartość wymagana temperatury ciepłej wody użytkowej Wymag. min. Maks. wartość wymagana temperatury ciepłej wody użytkowej Wymag. maks.. Płyn. war.zad. ΔT - Płynna Komfort Jeśli na czujniku temperatury wody na zasilaniu (S1) temperatura jest zbyt niska do osiągnięcia T-CW wym., T-CW wym. jest obniżana dynamicznie (min. 40 C). Obniżanie odbywa się przy: T-ZS T-CW wym. + ΔT - Płynna (T- CW = temperatura wody grzewczej na zasilaniu) Płynna wart. zadana = T-CW ΔT - Płynna Tylko w przypadku Płynna wart. zadana Tak : Różnica temperatur do dynamicznego dopasowania (patrz Płynna wart. zadana ) Płytowy wymiennik ciepła jest podgrzewany, aby podczas poboru szybko udostępnić ciepłą wodę użytkową. Stosowany czujnik temperatury: S1 Tak (aktywna) Tak (aktywna) Nie (nieaktywna) 50 K od 2,0 do 20,0 K Nie W przypadku ustawienia układu kaskadowego Tak Tak (aktywna) Nie (nieaktywna) Wskazówka W przypadku korzystania z funkcji komfortowej zwiększa się ryzyko odkładania się kamienia w płytowym wymienniku ciepła. Temp.wym. W menu Komfort przy Komfort Tak : Wskazanie wartości temperatury wymaganej dla funkcji komfortowej Temp.wym. = T-CW wym. 7 K Lub przy płynnej wartości wymaganej temperatury: Temp.wym. = T-CW wym_pł 7 K 19

20 Ustawienie ciepłej wody użytkowej (ciąg dalszy) Wskazanie Opis Stan fabryczny Zakres ustawień Histereza Pr.obr. Czas ocz. Zegar Tryb awar. W menu Komfort przy Komfort Tak : Histereza przy przekroczeniu Temp.wym. Funkcja komfortowa jest wyłączana przy: Temp.wym. + Histereza W menu Komfort przy Komfort Tak : Prędkość obrotowa pompy pierwotnej przy aktywnej funkcji komfortowej W menu Komfort przy Komfort Tak : Czas zablokowania funkcji komfortowej po czasie jej aktywności. W menu Komfort przy Komfort Tak : Ustawianie programu czasowego do automatycznego włączenia funkcji komfortowej Ustawiać tylko, jeśli czujniki temperatury uległy usterce. 2 K od 1 do 10 K 25% od 15 do 100% 10 min od 0 do 60 min Włączenie funkcji komfortowej Aktywować funkcję za pomocą Komfort Tak. Następnie ustawić funkcję Zegar. Funkcja komfortowa jest aktywna tylko w ustawionym czasie. Ustawianie programu czasowego: patrz strona 17. Ustawienia funkcji komfortowej w menu Komfort W przypadku spadku poniżej wartości Temp.wym. włącza się funkcja komfortowa (czujnik temperatury wody grzewczej S1). W przypadku przekroczenia Temp.wym. o wartość Histereza wyłącza się funkcja komfortowa. Za pomocą Pr.obr. ustawić wymaganą prędkość obrotową pompy pierwotnej w czasie działania funkcji komfortowej. Dopiero po upływie Czas ocz. w razie potrzeby włącza się funkcja komfortowa. Ustawianie cyrkulacji ciepłej wody użytkowej W urządzeniach typu PBSA, PBMA i PBLA jest to możliwe tylko, gdy zamontowany jest zestaw do cyrkulacji (wyposażenie dodatkowe). W przypadku układu kaskadowego: Jeśli zainstalowano cyrkulację ciepłej wody użytkowej. Możliwość ustawienia na regulatorze master Aktywacja cyrkulacji ciepłej wody użytkowej Nacisnąć następujące przyciski: 1., OK równocześnie i przytrzymać ok. 4 s w celu przejścia do poziomu serwisowego. 2. aby wybrać Poziom kodowania OK aby zatwierdzić. 4. aby wybrać Funkcje. 5. OK aby zatwierdzić.

21 Ustawianie cyrkulacji ciepłej wody użytkowej (ciąg dalszy) 6. aby wybrać Cyrkulacja. 7. OK aby zatwierdzić. 8. aby wybrać Tak. 9. OK aby zatwierdzić. Konfiguracja cyrkulacji ciepłej wody użytkowej Nacisnąć następujące przyciski: 2. OK aby zatwierdzić. 1. aby wybrać Cyrkulacja. Wskazanie Opis Stan fabryczny Zakres ustawień Typ Czas pracy Czas ocz. Czujnik Rodzaje funkcji cyrkulacji Więcej informacji dot. rodzajów funkcji: patrz poniższa tabela. Czas pracy pompy cyrkulacyjnej ciepłej wody użytkowej według impulsu poboru (pobór 4 s) Tylko w przypadku Typ Zapotrzeb.. Czas oczekiwania po upływie czasu pracy pompy cyrkulacyjnej ciepłej wody użytkowej pomimo impulsu poboru do następnego startu Tylko w przypadku Typ Zapotrzeb.. Przypisanie wejścia czujnika do wartości T-Cyr. PW Tylko w przypadku Typ Termiczny. Wył. (nieaktywna) Wył. (nieaktywna) Czas (przełączanie według programu czasowego) Cykl (przełączanie według programu czasowego) Termiczny (przełączanie według programu czasowego) Zapotrzeb. (przełączanie według programu czasowego) 60 s od 0 do 600 s 10 min od 0 do 60 min S3 S3, S5 T-Wł Tylko w przypadku Typ Termiczny. 40 C 20 do T-CW ΔT-Wył ΔT-Wył Tylko w przypadku Typ Termiczny. 3 K od 2 do 10 K Cykle/Godziny Pr.obr. Zegar Częstotliwość włączania na godzinę Pompa cyrkulacyjna ciepłej wody użytkowej włącza się w 5-minutowych cyklach na godzinę w ramach cyklów łączeniowych. Regulacja przepływu objętościowego w przewodzie cyrkulacyjnym za pomocą prędkości obrotowej pompy (ręczna kompensacja, patrz strona 22). Otwarcie menu ustawień programu czasowego (patrz strona 17) 1 od 1 do 6 100% od 20 do 100% Wstępnie ustawiony cykl łączeniowy: od godz. 6:00 do 22:00 21

22 Ustawianie cyrkulacji ciepłej wody użytkowej (ciąg dalszy) Wskazanie Opis Stan fabryczny Zakres ustawień Zapotrzeb. Czas pracy Czas ocz. Dezynfekcja Aktywować, jeżeli pompa cyrkulacyjna ciepłej wody użytkowej ma zostać włączona w celu poboru poza ustawionym przedziałem czasu. W celu włączenia należy wygenerować impuls poboru (pobór 4 s). Czas pracy pompy cyrkulacyjnej ciepłej wody użytkowej według impulsu poboru (pobór 4 s) Przy Zapotrzeb.. Czas oczekiwania po upływie czasu pracy pompy cyrkulacyjnej ciepłej wody użytkowej pomimo impulsu poboru Przy Zapotrzeb.. Higieniczny wygrzew ciepłej wody użytkowej (patrz strona 25) Nie Nie, Tak 60 s od 0 do 600 s 10 min od 0 do 60 min Wskazówka W celu uruchomienia funkcji higienicznego wygrzewu cwu (dezynfekcji termicznej) musi być aktywna funkcja Cyrkulacja. Rodzaje funkcji cyrkulacji Rodzaj funkcji Czas Opis Pompa cyrkulacyjna ciepłej wody użytkowej jest stale włączona w ramach ustawionych cyklów łączeniowych. Wskazówka Aby zapobiec nadmiernemu osadzaniu się kamienia, przy pracy ciągłej zawsze muszą być ustawione cykle łączeniowe. Cykl Termiczny Zapotrzeb. Wył. Pompa cyrkulacyjna ciepłej wody użytkowej włącza się w 5-minutowych cyklach w ramach ustawionych cyklów łączeniowych. Można ustawić liczbę cyklów na godzinę. Jeśli nie zostanie osiągnięta wartość wymagana T-Wł na czujniku S3 lub S5, włączy się pompa cyrkulacyjna ciepłej wody użytkowej. Pompa cyrkulacyjna ciepłej wody użytkowej jest włączona w ramach ustawionych cyklów łączeniowych do momentu przekroczenia T-Wł + ΔT- Wył. Jeśli na czujniku przepływu objętościowego zostanie zarejestrowany impuls poboru (maks. 4 s), włączy się pompa cyrkulacyjna ciepłej wody użytkowej na czas Czas pracy. Następnie pompa wtórna pozostaje wyłączona również w przypadku impulsu poboru, aż upłynie Czas ocz.. Brak cyrkulacji Ręczna kompensacja pompy cyrkulacyjnej ciepłej wody użytkowej. Prędkość obrotowa pompy cyrkulacyjnej ciepłej wody użytkowej ustawić w taki sposób, aby spełnione były wymogi obowiązujących przepisów (np. ΔT-Przew.cyrk. 5 K). Kompensację przeprowadzać tylko przy nagrzanym zasobniku buforowym wody grzewczej aby wybrać Cyrkulacja. 02. OK w celu potwierdzenia. 03. w celu wybrania Pr.obr. 04. OK w celu potwierdzenia.

23 Ustawianie cyrkulacji ciepłej wody użytkowej (ciąg dalszy) 05. aby wybrać Kompens. i Start x OK w celu potwierdzenia. 06. OK w celu potwierdzenia. Jeśli aktualny przepływ objętościowy < minimalna ilość pobierana, pojawia się Gotowy. Uruchamia się kompensacja. 07. w celu wybrania Pr.obr. 08. OK 09. Za pomocą ustawić Pr.obr. w taki sposób, aby została ustawiona wymagana wartość dla ΔT-Przew.cyrk.. ΔT-Przew.cyrk. to aktualna różnica temperatur między T-CW (czujnik S2) i czujnik S3. Poczekać, aż ustabilizują się wartości temperatury. W trakcie kompensacji nie należy dokonywać poboru. 11. Za pomocą Zapisz zapisać aktualny przepływ objętościowy dv (u góry po prawej stronie wyświetlacza). Wartość pojawia się przy Przepływ objętościowy cyrkulacji. Wartość Przepływ objętościowy cyrkulacji zostaje odjęta od Ilość pobierana łącznie w m 3, aby otrzymać faktyczną ilość pobierania (bez cyrkulacji). Wartość ΔT-Przew.cyrk. zostaje również zapisana w celu umożliwienia ustalenia wartości wymaganej dla higienicznego wygrzewu ciepłej wody użytkowej. Ustawianie zależnego od temperatury ładowania warstwowego na powrocie Możliwe tylko wtedy, gdy zamontowany jest zestaw do rozdzielania powrotu (wyposażenie dodatkowe). Do rozdziału wody na powrocie wody grzewczej do zasobnika buforowego wody grzewczej w zależności od temperatury. Aktywacja zależnego od temperatury ładowania warstwowego na powrocie i ustawianie kierunku obrotów Nacisnąć następujące przyciski: 1., OK równocześnie i przytrzymać ok. 4 s w celu przejścia do poziomu serwisowego. 2. aby wybrać Poziom kodowania OK aby zatwierdzić. 4. aby wybrać Funkcje. 5. OK aby zatwierdzić. 7. OK aby zatwierdzić. 8. aby wybrać Prawo, jeśli zawór 3-drogowy i zasobnik buforowy wody grzewczej znajduje się z prawej strony urządzenia Vitotrans A aby wybrać Lewo, jeśli zawór 3-drogowy i zasobnik buforowy wody grzewczej znajduje się z lewej strony urządzenia Vitotrans B 9. OK aby zatwierdzić. 6. aby wybrać Warst. PW A B Rys

24 Ustawianie zależnego od temperatury ładowania (ciąg dalszy) Kontrola kierunku obrotów Nacisnąć następujące przyciski: 1., OK równocześnie i przytrzymać ok. 4 s w celu przejścia do poziomu serwisowego. 2. aby wybrać Test przek. 3. OK aby zatwierdzić. 5. OK aby zatwierdzić. 6. aby wybrać Warst. PW 7. OK aby zatwierdzić. 8. aby wybrać Środ. / Dół, aby sprawdzić kierunek obrotów. 4. aby wybrać Warst. PW. Konfiguracja zależnego od temperatury ładowania warstwowego na powrocie Nacisnąć następujące przyciski: 1. aby wybrać Ustawienia. 2. OK aby zatwierdzić. 3. aby wybrać Rozwarstw. na PW. 4. OK aby zatwierdzić. Wskazanie Opis Stan fabryczny Zakres ustawień Typ Termostat T-Wł Histereza Różnica ΔT-Wł ΔT-Wył Sposób działania ładowania warstwowego na powrocie Tylko w przypadku Typ Termostat : Temperatura włączania ładowania warstwowego na powrocie Tylko w przypadku Typ Termostat : Histereza wyłączania ładowania warstwowego na powrocie Tylko w przypadku Typ Różnica : Różnica temperatur włączania ładowania warstwowego na powrocie Tylko w przypadku Typ Różnica : Różnica temperatur wyłączania ładowania warstwowego na powrocie Wył. 35 C od 20 do 45 C Termostat (regulacja za pośrednictwem czujnika S3) Różnica, regulacja poprzez różnicę pomiędzy czujnikiem S3 i S4. Wył. 50 K od 0,5 do 20,0 K 100 K od 0,5 do 20,0 K 60 K od 0,5 do 20,0 K Typ ładowania warstwowego na powrocie Dla ładowania warstwowego na powrocie można wybrać dwa rodzaje funkcji. 24

25 Ustawianie zależnego od temperatury ładowania (ciąg dalszy) Termostat : Przełączanie pomiędzy 2 zakresami zasobnika lub 2 zasobnikami wody grzewczej przy wykorzystaniu czujnika S3. W przypadku układów kaskadowych uwzględniana jest maksymalna i minimalna wartość wszystkich czujników S3. Jeśli na czujniku S3 przekroczona zostanie T-Wł, zasilany będzie powrót w górnej części zasobnika lub cieplejszy zasobnik buforowy wody grzewczej. Jeśli na czujniku S3 nie zostanie osiągnięta temperatura graniczna T-Wł Histereza, zasilany będzie powrót w dolnej części zasobnika lub zimniejszy zasobnik buforowy wody grzewczej. Różnica : Przełączanie między 2 częściami zasobnika lub 2 zasobnikami buforowymi wody grzewczej przy wykorzystaniu czujnika S3 na wlocie wody zimnej i dodatkowego czujnika S4 w zasobniku buforowym wody grzewczej (wyposażenie dodatkowe). W przypadku układów kaskadowych uwzględniana jest maksymalna i minimalna wartość wszystkich czujników S3. Jeśli S3 S4 > ΔT-Wł, zasilany będzie powrót w górnej części zasobnika lub cieplejszy zasobnik buforowy wody grzewczej. Jeśli S3 S4 < ΔT-Wył, zasilany będzie powrót w dolnej części zasobnika lub zimniejszy zasobnik buforowy wody grzewczej. Ustawianie higienicznego wygrzewu ciepłej wody użytkowej Wymagania: Musi być włączona funkcja Cyrkulacja. Należy przeprowadzić ręczną kompensację, aby w ten sposób ustawić wartość Pr.obr.. Wytwornica ciepła musi zapewniać wystarczającą ilość ciepła (temperatura wody grzewczej w zasobniku buforowym wody grzewczej musi być możliwie najwyższa). Pobory w trakcie higienicznego wygrzewu ciepłej wody użytkowej mają negatywny wpływ na rezultat i występuje niebezpieczeństwo oparzenia powodowane przez wyższą temperaturę ciepłej wody użytkowej. Dlatego należy wybrać moment dezynfekcji w sposób zapobiegający poborom. Wskazówka W trakcie higienicznego wygrzewu ciepłej wody użytkowej cyrkulacja jest włączana na stałe. Przebieg funkcji Higieniczny wygrzew wody uruchamia się ręcznie za pomocą RęczStart Start lub automatycznie w ustawionym czasie. T-CW wym. na czas higienicznego wygrzewu ciepłej wody użytkowej zostaje zastąpiony przez ustawioną Temp.wym. w przypadku higienicznego wygrzewu cwu ( T-CW wym. = Temp.wym. + ΔT-Przew.cyrk. + 1 K). Wskazówka Temperatura na wylocie jest wyższa w czasie dezynfekcji. Funkcja zostaje przerwana: przez RęczStart Stop jeśli okres z temperaturą przy S3 > Temp.wym. 1 K jest dłużej niż ustawiony czas maks. po upływie Czas + 60 min Po zakończeniu higienicznego wygrzewu ciepłej wody użytkowej wyświetlają się wyniki w komunikatach statusu, patrz strona 27. Higieniczny wygrzew ciepłej wody użytkowej w przypadkach układów kaskadowych W przypadku układów kaskadowych higieniczny wygrzew cwu jest przeprowadzany w każdym urządzeniu pojedynczym. Ustawiony Czas i czas przerwy 60 min jest równomiernie rozdzielany między stacjami układu kaskadowego. Po zakończeniu higienicznego wygrzewu ciepłej wody użytkowej się wyniki w komunikatach statusu regulatora master, patrz strona

26 Ustawianie higienicznego wygrzewu ciepłej wody (ciąg dalszy) Możliwe ustawienia Wskazanie Opis Stan fabryczny Zakres ustawień Aktywna Aktywuje funkcję termicznego wygrzewu cwu (dezynfekcji termicznej) Nie (nieaktywna) Nie (nieaktywna) Tak (aktywna) RęczStart Ręczny start funkcji: patrz strona 27 Start Anuluj Temp.wym. Czas Dz Godzina Wartość wymagana temperatury ciepłej wody użytkowej do higienicznego wygrzewu cwu Czas trwania higienicznego wygrzewu cwu (dezynfekcji termicznej) Wybór dnia, w którym będzie automatycznie włączany higieniczny wygrzew ciepłej wody użytkowej (dezynfekcja termiczna). Wybór godziny, o której będzie automatycznie włączany higieniczny wygrzew ciepłej wody użytkowej (dezynfekcja termiczna). 60 C od 60 do 75 C 60 min od 30 do 240 min godz. 01:00 od godz. 00:00 do 23:00 Ustawianie wartości wymaganej temperatury dla higienicznego ciepłej wygrzewu wody użytkowej W trakcie higienicznego wygrzewu T-CW wym. = Temp.wym. + ΔT-Przew.cyrk. + 1 K Wskazówka Temperatura na wylocie jest wyższa w czasie dezynfekcji. Nacisnąć następujące przyciski: 1. aby wybrać Cyrkulacja. 2. OK aby zatwierdzić. 3. aby wybrać Dezynfekcja. 4. OK aby zatwierdzić. 5. aby wybrać Aktywna Tak. 6. OK aby zatwierdzić. 7. aby wybrać Temp.wym. 8. OK aby zatwierdzić. 9. / aby wybrać ustawianie wartości wymaganej temperatury ciepłej wody użytkowej x OK aby zatwierdzić. Ustawianie czasu higienicznego wygrzewu ciepłej wody użytkowej Nacisnąć następujące przyciski: 1. aby wybrać Cyrkulacja. 2. OK aby zatwierdzić. 3. aby wybrać Dezynfekcja. 4. OK aby zatwierdzić. 5. aby wybrać Aktywna Tak. 6. OK aby zatwierdzić. 7. aby wybrać Czas. 8. OK aby zatwierdzić. 9. / aby nastawić wymagany czas trwania dezynfekcji x OK aby zatwierdzić. 26

27 Ustawianie higienicznego wygrzewu ciepłej wody (ciąg dalszy) Ręczne uruchomienie higienicznego wygrzewu ciepłej wody użytkowej Nacisnąć następujące przyciski: 1. aby wybrać Cyrkulacja. 2. OK aby zatwierdzić. 3. aby wybrać Dezynfekcja. 4. OK aby zatwierdzić. 5. aby wybrać Aktywna Tak. 6. OK aby zatwierdzić. 7. OK aby zatwierdzić RęczStart Start. Higieniczny wygrzew wody kończy się po upływie Czas lub można go zakończyć ręcznie za pomocą RęczStart Anuluj. Automatyczne uruchomienie higienicznego wygrzewu ciepłej wody użytkowej Ustawianie dnia i czasu uruchomienia higienicznego wygrzewu ciepłej wody użytkowej Nacisnąć następujące przyciski: 1. aby wybrać Cyrkulacja. 2. OK aby zatwierdzić. 3. aby wybrać Dezynfekcja. 4. OK aby zatwierdzić. 5. aby wybrać Aktywna Tak. 6. OK aby zatwierdzić. 7. aby wybrać Dz. 8. OK aby zatwierdzić. 9. dla wymaganego dnia tygodnia. 10. OK w celu wybrania lub cofnięcia wybranego dnia tygodnia. 11. aby wybrać Godzina. 12. OK aby zatwierdzić. Ustawić po kolei godzinę i minuty. 13. OK aby zatwierdzić. Zgłoszenia statusu higienicznego wygrzewu ciepłej wody użytkowej Można sprawdzić następujące zgłoszenia statusu dot. higienicznego wygrzewu cwu (dezynfekcji). Nacisnąć następujące przyciski: 1. aby wybrać Informacja. 2. aby wybrać Status 3. OK aby zatwierdzić. 4. aby wybrać Dezynfekcja. 5. OK aby zatwierdzić. 6. dla: Status Historia (data ostatniego udanego i ostatniego niezrealizowanego higienicznego wygrzewu cwu) T-ZW T-ZS T-CW P.pierw. Pompa cyr. Czas pr. (gdy aktywny jest higieniczny wygrzew cwu) 7. OK aby uzyskać dalsze informacje o komunikatach. 27

28 Ustawienia i odczyty serwisowe Ustawienia regulatora układu kaskadowego Nacisnąć następujące przyciski: 1., OK równocześnie i przytrzymać ok. 4 s w celu przejścia do poziomu serwisowego. 2. aby wybrać Poziom kodowania 1 3. OK aby zatwierdzić 4. aby wybrać Uk.kas.. 5. OK aby zatwierdzić. 6. w celu wybrania różnych punktów menu. Diagnostyka Uk.kas. : Typ Opis Został już ustawiony przy uruchomieniu. Można zmienić. W zależności od funkcji regulatora muszą być wykonane lub odpowiednio zmienione następujące ustawienia: Regulator wiodący: Ukł. kaskad. master Regulator nadążny: Ukł. kaskad. slave 1, Ukł. kaskad. slave 2 lub Ukł. kaskad. slave 3 Następujące punkty menu można ustawiać tylko na regulatorze master: Kompensacja ukł. kaskadowego Liczba Slave Próg Wł. Próg wył. Kompensacja została już wykonana przy uruchomieniu. Kompensacja służy do wykrywania podłączonych regulatorów slave. Kompensację można ponownie uruchomić. Wskazanie rozpoznanych regulatorów slave. Jeśli wyświetlana jest nieprawidłowa ilość, należy jeszcze raz uruchomić funkcję Kompen.ukł.kask.. Jeśli wszystkie aktywne urządzenia układu kaskadowego osiągają ustawioną w tym miejscu wartość obciążenia, aktywuje się dodatkowo urządzenie z najkrótszym czasem pracy (jeśli istnieje). Stan fabryczny: 90% Jeśli wszystkie aktywne urządzenia układu kaskadowego osiągają ustawioną w tym miejscu wartość obciążenia, wyłącza się urządzenie z najdłuższym czasem pracy. Stan fabryczny: 40% Rejestracja godzin pracy regulatorów układu kaskadowego W menu Status można w opcji Kaskada sprawdzić łączne godziny pracy pomp pierwotnych. Przeprowadzanie testu urządzeń (kontrola urządzeń) Wskazówka Przy aktywnej opcji Test przek. nie jest dostępny żaden normalny tryb pracy. 2. aby wybrać Test przek. Nacisnąć następujące przyciski: 1., OK równocześnie i przytrzymać ok. 4 s w celu przejścia do poziomu serwisowego. 28

29 Ustawienia i odczyty serwisowe Przeprowadzanie testu urządzeń (kontrola (ciąg dalszy) Wskazanie Opis Stan fabryczny Zakres ustawień Pompa pierwotna Pompa cyr. Zawór pionu Warst. PW Przek. błęd. Aktywacja pompy obiegowej po stronie wody grzewczej (wyjście P). Aktywacja pompy cyrkulacyjnej cwu (wyjście 28, jeśli funkcja aktywna). Przełączanie zaworu 2-drogowego układu kaskadowego (wyjście R1, jeśli funkcja aktywna). Przełączanie zaworu 3-drogowego zależnego od temperatury ładowania warstwowego na powrocie (wyjście R2, jeśli funkcja aktywna). Przełączanie przekaźnika beznapięciowego do urządzenia do zbiorczego zgłaszania usterek (wyjście 157, jeśli funkcja aktywna). Auto Auto Auto Auto Auto od 0 do 100% (prędkość obrotowa) Auto od 0 do 100% (prędkość obrotowa) Wył. Otw Zk Auto Wył. Środ. Dół Auto Błąd Stand. Auto Kalibracja czujników W celu zbalansowania systematycznych błędów pomiarowych można ustawić wartość korekcyjną (offset) dla wszystkich podłączonych czujników temperatury: Wartość korekty może być dodatnia lub ujemna. Wartość korekty dodawana jest do aktualnej wartości temperatury. Zakres ustawień: +/ 15 K Nacisnąć następujące przyciski: 1., OK równocześnie i przytrzymać ok. 4 s w celu przejścia do poziomu serwisowego. 2. aby wybrać Poziom kodowania aby wybrać Odchył. czuj.. 4. aby wybrać czujniki od S1 do S5. 5. OK otwiera ustawienia Offset. 6. / aby ustawić żądaną wartość Offset x OK aby zatwierdzić. Diagnostyka Zbiorcze zgłaszanie usterek ( Przekaźnik błędów ) Jeśli aktywna jest funkcja Przek. błęd., a w regulatorze występuje usterka, regulator przełącza przekaźnik beznapięciowy (157). Wskazówki dot. układu kaskadowego: Funkcja Przek. błęd. jest aktywna tylko na regulatorze master. Wszystkie usterki, które występują w regulatorach slave, są przekazywane przez magistralę V (VBus) do regulatora master. W przypadku wystąpienia tego typu usterek oraz usterek własnych regulatora master, przełącza on przekaźnik błędów. 29

30 Ustawienia i odczyty serwisowe Zbiorcze zgłaszanie usterek ( Przekaźnik błędów ) (ciąg dalszy) Aktywacja przekaźnika błędów Nacisnąć następujące przyciski: 1., OK równocześnie i przytrzymać ok. 4 s w celu przejścia do poziomu serwisowego. 2. aby wybrać Poziom kodowania 1 3. OK aby zatwierdzić. 4. aby wybrać Funkcje. 5. OK aby zatwierdzić. 6. aby wybrać Przek. błęd.. 7. OK aby zatwierdzić. 8. aby wybrać Typ i Poziom błędu. Diagnostyka Wskazanie Opis Stan fabryczny Zakres ustawień Typ Poziom błędu Aktywuje funkcję Wskazówka Jeśli przerwa w zasilaniu ma być sygnalizowana jako usterka, ustawić Odwrotnie. Określa, od którego poziomu zgłoszenia usterki przełącza się przekaźnik. Poziom zgłoszeń usterek: patrz strona 33. Wył. (nieaktywna) Wył. Stand. Przekaźnik zamknięty w przypadku usterki Odwrotnie Przekaźnik otwarty w przypadku usterki 3 (aktywny) 1 = Informacja 2 = Wskazówka 3 = Ostrzeżenie 4 = Usterka Odczyt zgłoszeń statusu Zależnie od wyposażenia instalacji i dokonanych ustawień można sprawdzać komunikaty statusu, stany robocze i temperatury dotyczące różnych obszarów. Patrz poniższa tabela. Nacisnąć następujące przyciski: 1. aby wybrać Informacja. 3. OK aby wybrać Status. 4. aby wybrać wymagany odczyt. 5. OK aby zatwierdzić. 6. w celu wyświetlenia dalszych wskazań (patrz poniższa tabela). 2. OK aby zatwierdzić. 30

31 Ustawienia i odczyty serwisowe Odczyt zgłoszeń statusu (ciąg dalszy) Status Ciep.w.uż. Status T-CW wym. T-CW wym.nowa Komfort Objaśnienie Status podgrzewu ciepłej wody użytkowej Wartość wymagana temperatury ciepłej wody użytkowej Płynna wartość rzeczywista temperatury ciepłej wody użytkowej Pojawia się tylko wtedy, gdy dana funkcja Płynna wartość zadana jest aktywna. Pojawia się tylko wtedy, gdy dana funkcja jest aktywna. T-ZS Wartość rzeczywista temperatury na zasilaniu wodą grzewczą (czujnik S1) OK w celu wyświetlenia temperatury min./maks. T-CW Wartość rzeczywista temperatury ciepłej wody użytkowej (czujnik S2) OK w celu wyświetlenia temperatury min./maks. T-ZW Prz.obj. P.pierw. Cyrkulacja Status T-Cyr. PW Prz.obj. Pompa cyr. Pozostały czas pracy Pozostały czas blokady Dezynfekcja Status Historia Wartość rzeczywista temperatury na wlocie zimnej wody użytkowej (czujnik S3) OK w celu wyświetlenia temperatury min./maks. Aktualny przepływ objętościowy ciepłej wody użytkowej OK w celu wyświetlenia min./całkowitego przepływu objętościowego ( Razem ) Aktualna prędkość obrotowa pompy obiegowej na zasilaniu wodą grzewczą OK w celu wyświetlenia godzin pracy ( Praca ). Wskazanie statusu w czasie działania funkcji Kompens. i wybranego rodzaju funkcji. Wartość rzeczywista temperatury na powrocie cyrkulacji Pojawia się tylko wtedy, gdy aktywny jest czujnik S5. Aktualny przepływ objętościowy cyrkulacji Pojawia się tylko wtedy, gdy zamontowany jest czujnik przepływu objętościowego. Aktualna prędkość obrotowa pompy cyrkulacyjnej cwu Pojawia się tylko wtedy, gdy wybrana jest funkcja Zapotrzeb. i pracuje pompa cyrkulacyjna cwu. Pojawia się tylko wtedy, gdy wybrana jest funkcja Zapotrzeb. i aktywny jest ustawiony czas blokady. Pokazuje, czy aktywna jest dezynfekcja i status w czasie działania funkcji. Pokazuje, czy dezynfekcja przebiegła pomyślnie. Diagnostyka OK w celu wybrania innych informacji dotyczących przebiegu dezynfekcji Próba udana, OK w celu wybrania innych informacji dotyczących wykonanej dezynfekcji. Błąd, OK w celu wybrania innych informacji dotyczących wykonanej dezynfekcji. Wskazówka Jeśli pojawi się Brak wyniku, proces dezynfekcji nie jest zakończony. T-ZW T-ZS Wartość rzeczywista temperatury na wlocie zimnej wody użytkowej OK w celu wyświetlenia temperatury min./maks. Wartość rzeczywista temperatury wody na zasilaniu wodą grzewczą OK w celu wyświetlenia temperatury min./maks. T-CW Wartość rzeczywista temperatury ciepłej wody użytkowej (czujnik S2) OK w celu wyświetlenia temperatury min./maks. 31
