Wentylatory dachowe Z wyrzutem poziomym i pionowym

Transkrypt

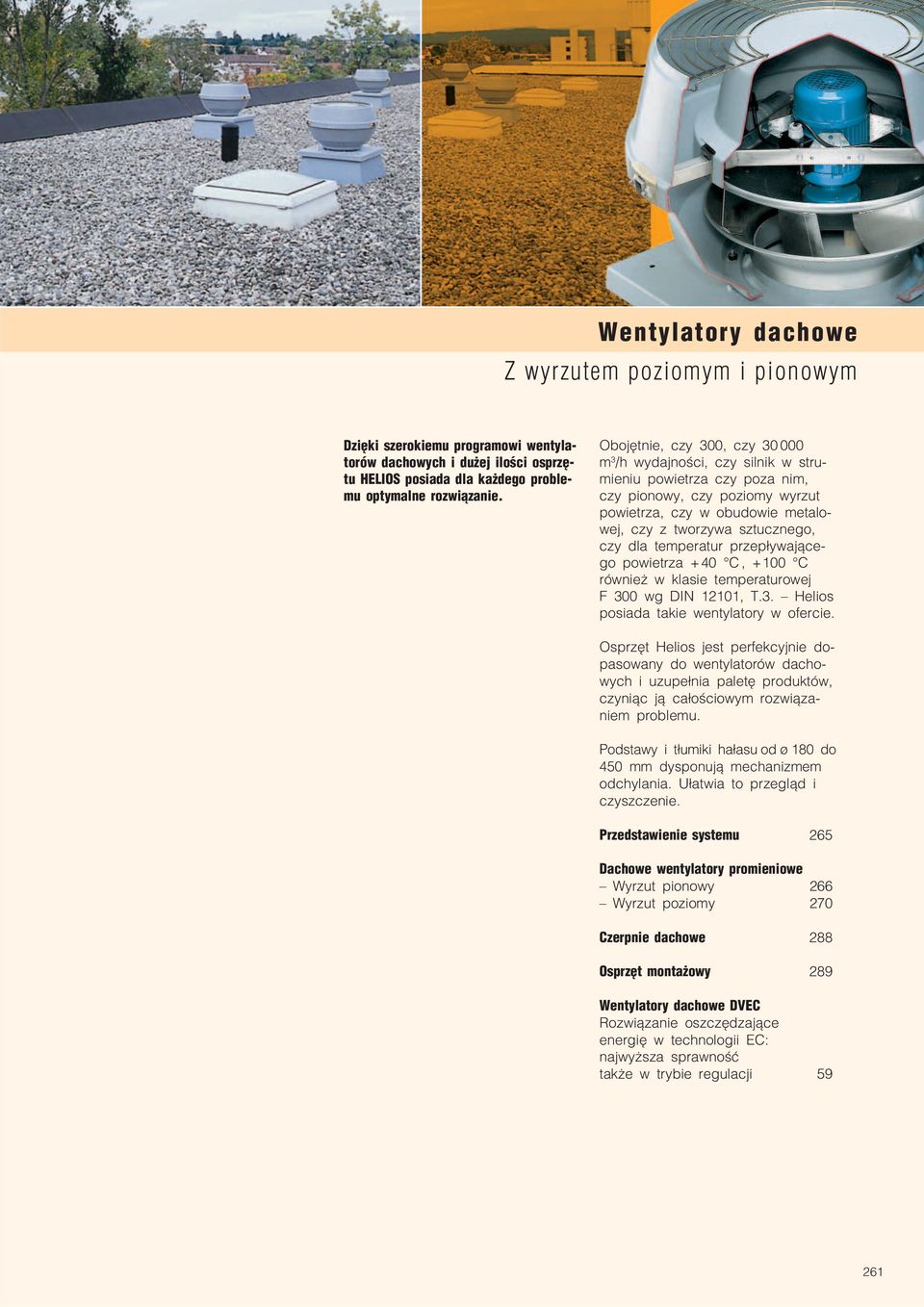

1 Wentylatory dachowe Z wyrzutem poziomym i pionowym Dzięki szerokiemu programowi wentyla torów dachowych i dużej ilości osprzę tu HELIOS posiada dla każdego proble mu optymalne rozwiązanie. Obojętnie, czy 300, czy wydajności, czy silnik w stru mieniu powietrza czy poza nim, czy pionowy, czy poziomy wyrzut powietrza, czy w obudowie metalo wej, czy z tworzywa sztucznego, czy dla temperatur przepływające go powietrza +40 C, +100 C również w klasie temperaturowej F 300 wg DIN 12101, T.3. Helios posiada takie wentylatory w ofercie. Osprzęt Helios jest perfekcyjnie do pasowany do wentylatorów dacho wych i uzupełnia paletę produktów, czyniąc ją całościowym rozwiąza niem problemu. Podstawy i tłumiki hałasu od ø 180 do 450 mm dysponują mechanizmem odchylania. Ułatwia to przegląd i czyszczenie. Przedstawienie systemu 265 Dachowe wentylatory promieniowe Wyrzut pionowy 266 Wyrzut poziomy 270 Czerpnie dachowe 288 Osprzęt montażowy 289 Wentylatory dachowe DVEC Rozwiązanie oszczędzające energię w technologii EC: najwyższa sprawność także w trybie regulacji

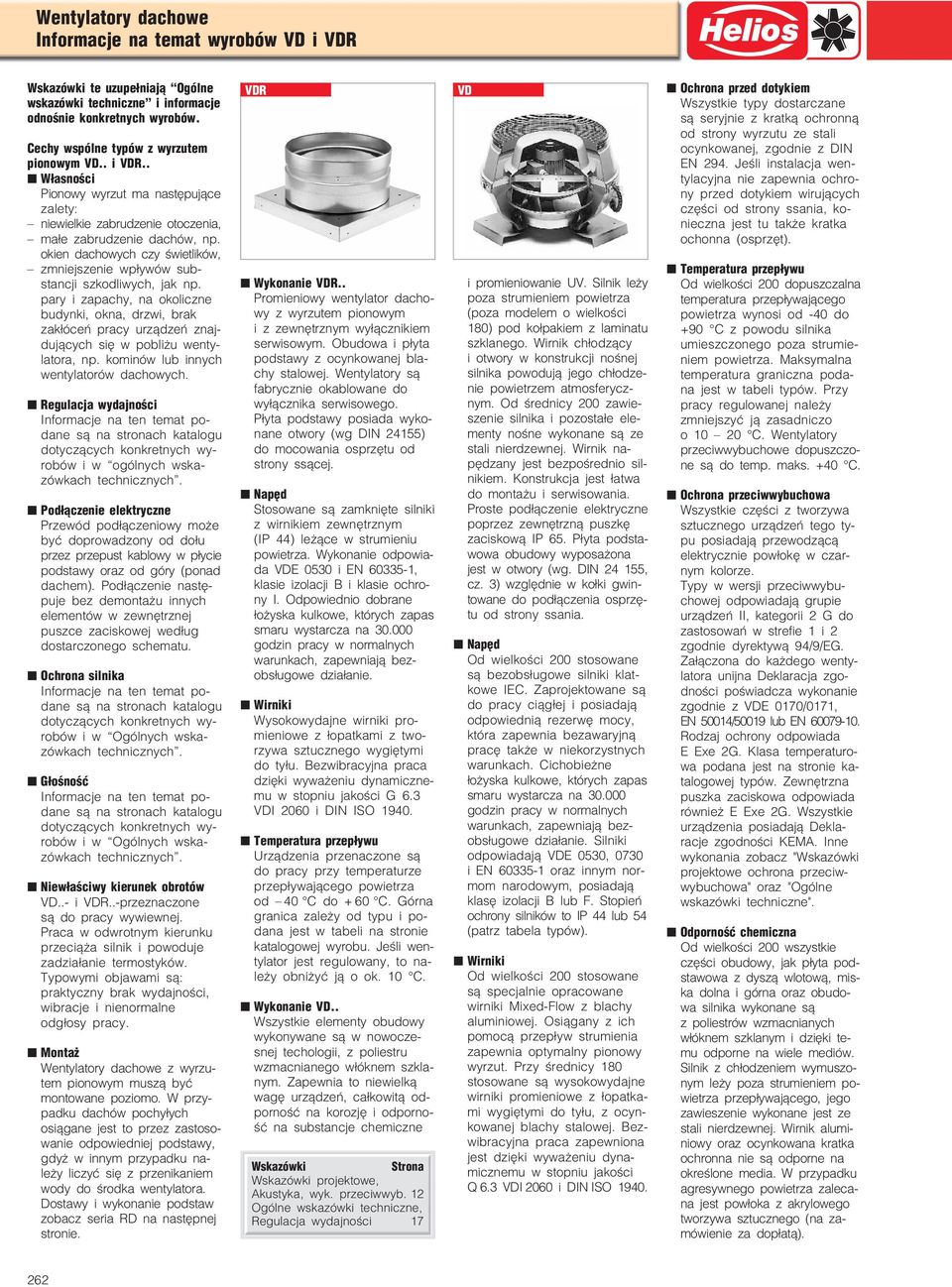

2 Wentylatory dachowe Informacje na temat wyrobów VD i VDR Wskazówki te uzupełniają Ogólne wskazówki techniczne i informacje odnośnie konkretnych wyrobów. Cechy wspólne typów z wyrzutem pionowym VD.. i VDR.. Własności Pionowy wyrzut ma następujące zalety: niewielkie zabrudzenie otoczenia, małe zabrudzenie dachów, np. okien dachowych czy świetlików, zmniejszenie wpływów sub stancji szkodliwych, jak np. pary i zapachy, na okoliczne budynki, okna, drzwi, brak zakłóceń pracy urządzeń znaj dujących się w pobliżu wenty latora, np. kominów lub innych wentylatorów dachowych. Informacje na ten temat po dane są na stronach katalogu dotyczących konkretnych wy robów i w ogólnych wska zówkach technicznych. Przewód podłączeniowy może być doprowadzony od dołu przez przepust kablowy w płycie podstawy oraz od góry (ponad dachem). Podłączenie nastę puje bez demontażu innych elementów w zewnętrznej puszce zaciskowej według dostarczonego schematu. Informacje na ten temat po dane są na stronach katalogu dotyczących konkretnych wy robów i w Ogólnych wska zówkach technicznych. Informacje na ten temat po dane są na stronach katalogu dotyczących konkretnych wy robów i w Ogólnych wska zówkach technicznych. Niewłaściwy kierunek obrotów VD.. i VDR.. przeznaczone są do pracy wywiewnej. Praca w odwrotnym kierunku przeciąża silnik i powoduje zadziałanie termostyków. Typowymi objawami są: praktyczny brak wydajności, wibracje i nienormalne odgłosy pracy. Montaż Wentylatory dachowe z wyrzu tem pionowym muszą być montowane poziomo. W przy padku dachów pochyłych osiągane jest to przez zastoso wanie odpowiedniej podstawy, gdyż w innym przypadku na leży liczyć się z przenikaniem wody do środka wentylatora. Dostawy i wykonanie podstaw zobacz seria RD na następnej stronie. VDR Wykonanie VDR.. Promieniowy wentylator dacho wy z wyrzutem pionowym i z zewnętrznym wyłącznikiem serwisowym. Obudowa i płyta podstawy z ocynkowanej bla chy stalowej. Wentylatory są fabrycznie okablowane do wyłącznika serwisowego. Płyta podstawy posiada wyko nane otwory (wg DIN 24155) do mocowania osprzętu od strony ssącej. Stosowane są zamknięte silniki z wirnikiem zewnętrznym (IP 44) leżące w strumieniu powietrza. Wykonanie odpowia da VDE 0530 i EN , klasie izolacji B i klasie ochro ny I. Odpowiednio dobrane łożyska kulkowe, których zapas smaru wystarcza na godzin pracy w normalnych warunkach, zapewniają bez obsługowe działanie. i Wysokowydajne wirniki pro mieniowe z łopatkami z two rzywa sztucznego wygiętymi do tyłu. Bezwibracyjna praca dzięki wyważeniu dynamiczne mu w stopniu jakości G 6.3 VDI 2060 i DIN ISO Temperatura przepływu Urządzenia przenaczone są do pracy przy temperaturze przepływającego powietrza od 40 C do + 60 C. Górna granica zależy od typu i po dana jest w tabeli na stronie katalogowej wyrobu. Jeśli wen tylator jest regulowany, to na leży obniżyć ją o ok. 10 C. Wykonanie VD.. Wszystkie elementy obudowy wykonywane są w nowocze snej techologii, z poliestru wzmacnianego włóknem szkla nym. Zapewnia to niewielką wagę urządzeń, całkowitą od porność na korozję i odporno ść na substancje chemiczne Wskazówki Strona Wskazówki projektowe, Akustyka, wyk. przeciwwyb. 12 Ogólne wskazówki techniczne, Regulacja wydajności 17 VD i promieniowanie UV. Silnik leży poza strumieniem powietrza (poza modelem o wielkości 180) pod kołpakiem z laminatu szklanego. Wirnik chłodzący i otwory w konstrukcji nośnej silnika powodują jego chłodze nie powietrzem atmosferycz nym. Od średnicy 200 zawie szenie silnika i pozostałe ele menty nośne wykonane są ze stali nierdzewnej. Wirnik na pędzany jest bezpośrednio sil nikiem. Konstrukcja jest łatwa do montażu i serwisowania. Proste podłączenie elektryczne poprzez zewnętrzną puszkę zaciskową IP 65. Płyta podsta wowa obudowy wyposażona jest w otwory (wg. DIN , cz. 3) względnie w kołki gwin towane do podłączenia osprzę tu od strony ssania. Od wielkości 200 stosowane są bezobsługowe silniki klat kowe IEC. Zaprojektowane są do pracy ciągłej i posiadają odpowiednią rezerwę mocy, która zapewnia bezawaryjną pracę także w niekorzystnych warunkach. Cichobieżne łożyska kulkowe, których zapas smaru wystarcza na godzin pracy w normalnych warunkach, zapewniają bez obsługowe działanie. Silniki odpowiadają VDE 0530, 0730 i EN oraz innym nor mom narodowym, posiadają klasę izolacji B lub F. Stopień ochrony silników to IP 44 lub 54 (patrz tabela typów). i Od wielkości 200 stosowane są specjalnie opracowane wirniki Mixed Flow z blachy aluminiowej. Osiągany z ich pomocą przepływ strumienia zapewnia optymalny pionowy wyrzut. Przy średnicy 180 stosowane są wysokowydajne wirniki promieniowe z łopatka mi wygiętymi do tyłu, z ocyn kowanej blachy stalowej. Bez wibracyjna praca zapewniona jest dzięki wyważeniu dyna micznemu w stopniu jakości Q 6.3 VDI 2060 i DIN ISO Ochrona przed dotykiem Wszystkie typy dostarczane są seryjnie z kratką ochronną od strony wyrzutu ze stali ocynkowanej, zgodnie z DIN EN 294. Jeśli instalacja wen tylacyjna nie zapewnia ochro ny przed dotykiem wirujących części od strony ssania, ko nieczna jest tu także kratka ochonna (osprzęt). Temperatura przepływu Od wielkości 200 dopuszczalna temperatura przepływającego powietrza wynosi od 40 do +90 C z powodu silnika umieszczonego poza strumie niem powietrza. Maksymalna temperatura graniczna poda na jest w tabeli typów. Przy pracy regulowanej należy zmniejszyć ją zasadniczo o C. Wentylatory przeciwwybuchowe dopuszczo ne są do temp. maks. +40 C. Ochrona przeciwwybuchowa Wszystkie części z tworzywa sztucznego urządzeń tego ty pu posiadają przewodzącą elektrycznie powłokę w czar nym kolorze. Typy w wersji przeciwwybu chowej odpowiadają grupie urządzeń II, kategorii 2 G do zastosowań w strefie 1 i 2 zgodnie dyrektywą 94/9/EG. Załączona do każdego wenty latora unijna Deklaracja zgo dności poświadcza wykonanie zgodnie z VDE 0170/0171, EN 50014/50019 lub EN Rodzaj ochrony odpowiada E Exe 2G. Klasa temperaturo wa podana jest na stronie ka talogowej typów. Zewnętrzna puszka zaciskowa odpowiada również E Exe 2G. Wszystkie urządzenia posiadają Dekla racje zgodności KEMA. Inne wykonania zobacz "Wskazówki projektowe ochrona przeciw wybuchowa" oraz "Ogólne wskazówki techniczne". Odporność chemiczna Od wielkości 200 wszystkie części obudowy, jak płyta pod stawowa z dyszą wlotową, mis ka dolna i górna oraz obudo wa silnika wykonane są z poliestrów wzmacnianych włóknem szklanym i dzięki te mu odporne na wiele mediów. Silnik z chłodzeniem wymuszo nym leży poza strumieniem po wietrza przepływającego, jego zawieszenie wykonane jest ze stali nierdzewnej. Wirnik alumi niowy oraz ocynkowana kratka ochronna nie są odporne na określone media. W przypadku agresywnego powietrza zaleca na jest powłoka z akrylowego tworzywa sztucznego (na za mówienie za dopłatą). 262

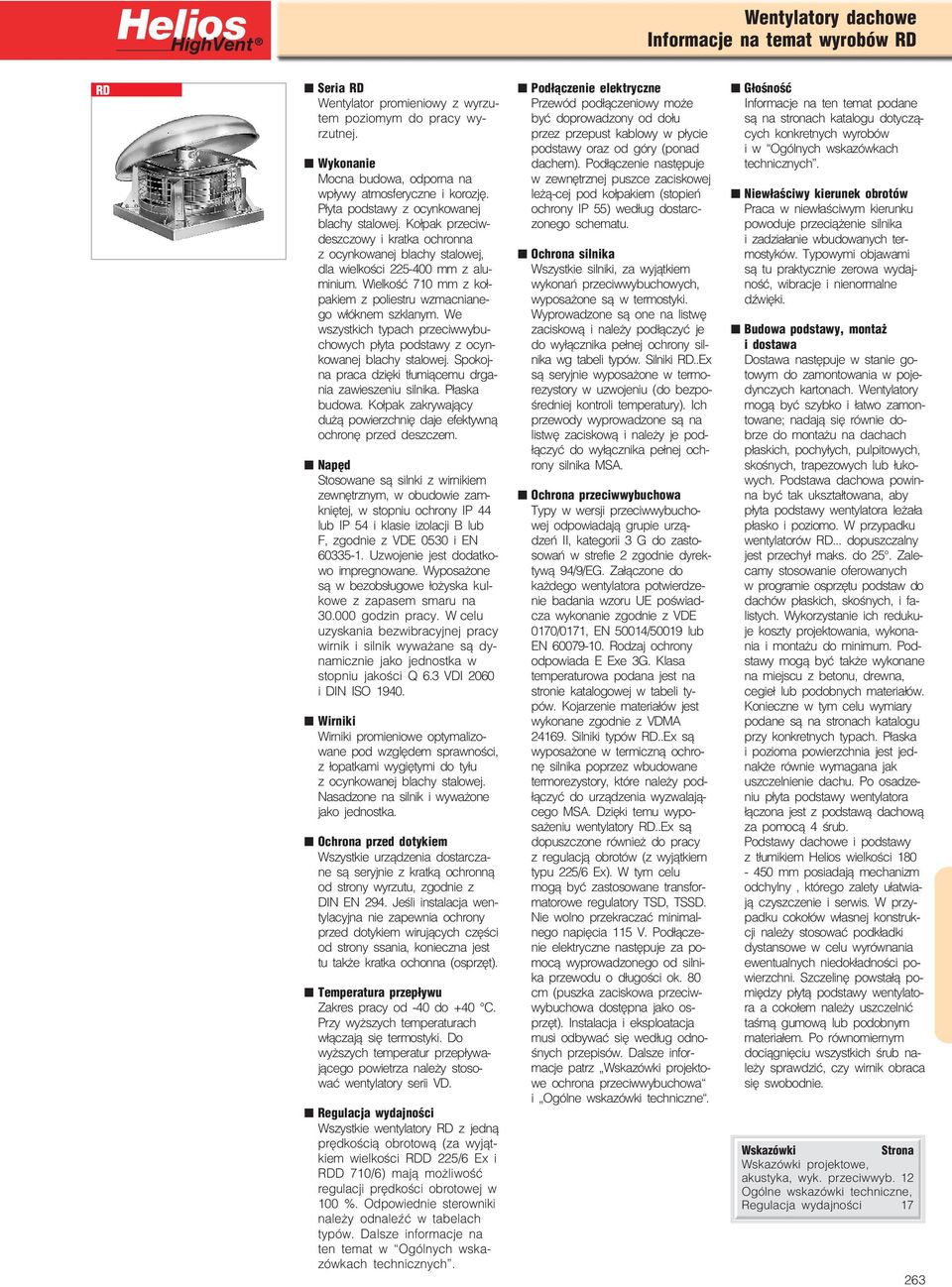

3 Wentylatory dachowe Informacje na temat wyrobów RD RD Seria RD Wentylator promieniowy z wyrzu tem poziomym do pracy wy rzutnej. Wykonanie Mocna budowa, odporna na wpływy atmosferyczne i korozję. Płyta podstawy z ocynkowanej blachy stalowej. Kołpak przeciw deszczowy i kratka ochronna z ocynkowanej blachy stalowej, dla wielkości mm z alu minium. Wielkość 710 mm z koł pakiem z poliestru wzmacniane go włóknem szklanym. We wszystkich typach przeciwwybu chowych płyta podstawy z ocyn kowanej blachy stalowej. Spokoj na praca dzięki tłumiącemu drga nia zawieszeniu silnika. Płaska budowa. Kołpak zakrywający dużą powierzchnię daje efektywną ochronę przed deszczem. Stosowane są silnki z wirnikiem zewnętrznym, w obudowie zam kniętej, w stopniu ochrony IP 44 lub IP 54 i klasie izolacji B lub F, zgodnie z VDE 0530 i EN Uzwojenie jest dodatko wo impregnowane. Wyposażone są w bezobsługowe łożyska kul kowe z zapasem smaru na godzin pracy. W celu uzyskania bezwibracyjnej pracy wirnik i silnik wyważane są dy namicznie jako jednostka w stopniu jakości Q 6.3 VDI 2060 i DIN ISO i Wirniki promieniowe optymalizo wane pod względem sprawności, z łopatkami wygiętymi do tyłu z ocynkowanej blachy stalowej. Nasadzone na silnik i wyważone jako jednostka. Ochrona przed dotykiem Wszystkie urządzenia dostarcza ne są seryjnie z kratką ochronną od strony wyrzutu, zgodnie z DIN EN 294. Jeśli instalacja wen tylacyjna nie zapewnia ochrony przed dotykiem wirujących części od strony ssania, konieczna jest tu także kratka ochonna (osprzęt). Temperatura przepływu Zakres pracy od 40 do +40 C. Przy wyższych temperaturach włączają się termostyki. Do wyższych temperatur przepływa jącego powietrza należy stoso wać wentylatory serii VD. Wszystkie wentylatory RD z jedną prędkością obrotową (za wyjąt kiem wielkości RDD 225/6 Ex i RDD 710/6) mają możliwość regulacji prędkości obrotowej w 100 %. Odpowiednie sterowniki należy odnaleźć w tabelach typów. Dalsze informacje na ten temat w Ogólnych wska zówkach technicznych. Przewód podłączeniowy może być doprowadzony od dołu przez przepust kablowy w płycie podstawy oraz od góry (ponad dachem). Podłączenie następuje w zewnętrznej puszce zaciskowej leżą cej pod kołpakiem (stopień ochrony IP 55) według dostarc zonego schematu. Wszystkie silniki, za wyjątkiem wykonań przeciwwybuchowych, wyposażone są w termostyki. Wyprowadzone są one na listwę zaciskową i należy podłączyć je do wyłącznika pełnej ochrony sil nika wg tabeli typów. Silniki RD..Ex są seryjnie wyposażone w termo rezystory w uzwojeniu (do bezpo średniej kontroli temperatury). Ich przewody wyprowadzone są na listwę zaciskową i należy je pod łączyć do wyłącznika pełnej och rony silnika MSA. Ochrona przeciwwybuchowa Typy w wersji przeciwwybucho wej odpowiadają grupie urzą dzeń II, kategorii 3 G do zasto sowań w strefie 2 zgodnie dyrek tywą 94/9/EG. Załączone do każdego wentylatora potwierdze nie badania wzoru UE poświad cza wykonanie zgodnie z VDE 0170/0171, EN 50014/50019 lub EN Rodzaj ochrony odpowiada E Exe 3G. Klasa temperaturowa podana jest na stronie katalogowej w tabeli ty pów. Kojarzenie materiałów jest wykonane zgodnie z VDMA Silniki typów RD..Ex są wyposażone w termiczną ochro nę silnika poprzez wbudowane termorezystory, które należy pod łączyć do urządzenia wyzwalają cego MSA. Dzięki temu wypo sażeniu wentylatory RD..Ex są dopuszczone również do pracy z regulacją obrotów (z wyjątkiem typu 225/6 Ex). W tym celu mogą być zastosowane transfor matorowe regulatory TSD, TSSD. Nie wolno przekraczać minimal nego napięcia 115 V. Podłącze nie elektryczne następuje za po mocą wyprowadzonego od silni ka przewodu o długości ok. 80 cm (puszka zaciskowa przeciw wybuchowa dostępna jako os przęt). Instalacja i eksploatacja musi odbywać się według odno śnych przepisów. Dalsze infor macje patrz Wskazówki projekto we ochrona przeciwwybuchowa i Ogólne wskazówki techniczne. Informacje na ten temat podane są na stronach katalogu dotyczą cych konkretnych wyrobów i w Ogólnych wskazówkach technicznych. Niewłaściwy kierunek obrotów Praca w niewłaściwym kierunku powoduje przeciążenie silnika i zadziałanie wbudowanych ter mostyków. Typowymi objawami są tu praktycznie zerowa wydaj ność, wibracje i nienormalne dźwięki. Budowa podstawy, montaż i dostawa Dostawa następuje w stanie go towym do zamontowania w poje dynczych kartonach. Wentylatory mogą być szybko i łatwo zamon towane; nadają się równie do brze do montażu na dachach płaskich, pochyłych, pulpitowych, skośnych, trapezowych lub łuko wych. Podstawa dachowa powin na być tak ukształtowana, aby płyta podstawy wentylatora leżała płasko i poziomo. W przypadku wentylatorów RD... dopuszczalny jest przechył maks. do 25. Zale camy stosowanie oferowanych w programie osprzętu podstaw do dachów płaskich, skośnych, i fa listych. Wykorzystanie ich reduku je koszty projektowania, wykona nia i montażu do minimum. Pod stawy mogą być także wykonane na miejscu z betonu, drewna, cegieł lub podobnych materiałów. Konieczne w tym celu wymiary podane są na stronach katalogu przy konkretnych typach. Płaska i pozioma powierzchnia jest jed nakże równie wymagana jak uszczelnienie dachu. Po osadze niu płyta podstawy wentylatora łączona jest z podstawą dachową za pomocą 4 śrub. Podstawy dachowe i podstawy z tłumikiem Helios wielkości mm posiadają mechanizm odchylny, którego zalety ułatwia ją czyszczenie i serwis. W przy padku cokołów własnej konstruk cji należy stosować podkładki dystansowe w celu wyrównania ewentualnych niedokładności po wierzchni. Szczelinę powstałą po między płytą podstawy wentylato ra a cokołem należy uszczelnić taśmą gumową lub podobnym materiałem. Po równomiernym dociągnięciu wszystkich śrub na leży sprawdzić, czy wirnik obraca się swobodnie. Wskazówki Strona Wskazówki projektowe, akustyka, wyk. przeciwwyb. 12 Ogólne wskazówki techniczne, Regulacja wydajności

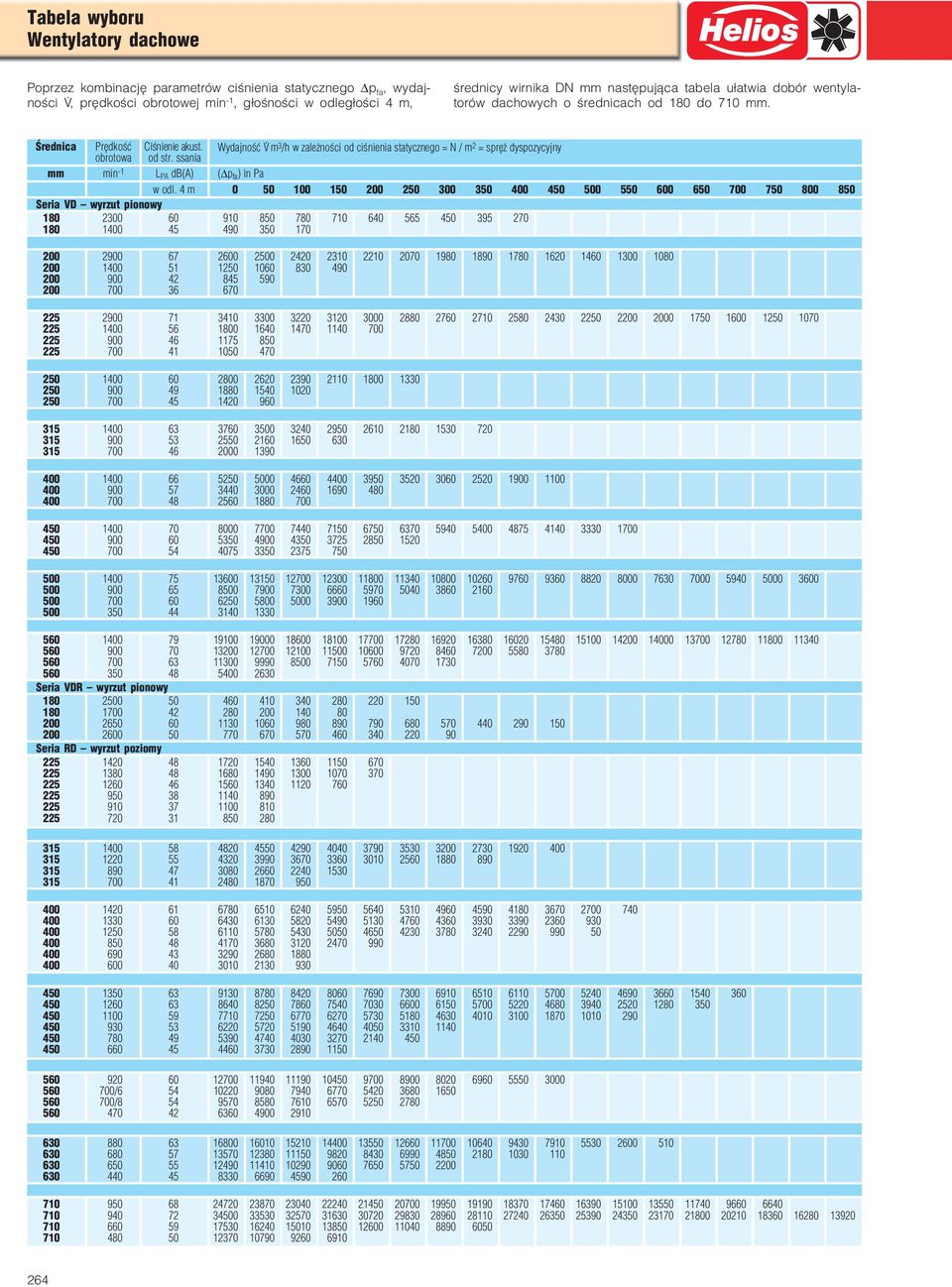

4 Tabela wyboru Wentylatory dachowe Poprzez kombinację parametrów ciśnienia statycznego, wydaj ności V., prędkości obrotowej min 1, głośności w odległości 4 m, średnicy wirnika DN mm następująca tabela ułatwia dobór wentyla torów dachowych o średnicach od 180 do 710 mm. Średnica Prędkość Ciśnienie akust. obrotowa od str. ssania Wydajność w zależności od ciśnienia statycznego = N / m 2 = spręż dyspozycyjny mm min 1 L PA db(a) ( ) in w odl. 4 m Seria VD wyrzut pionowy Seria VDR wyrzut pionowy Seria RD wyrzut poziomy / /

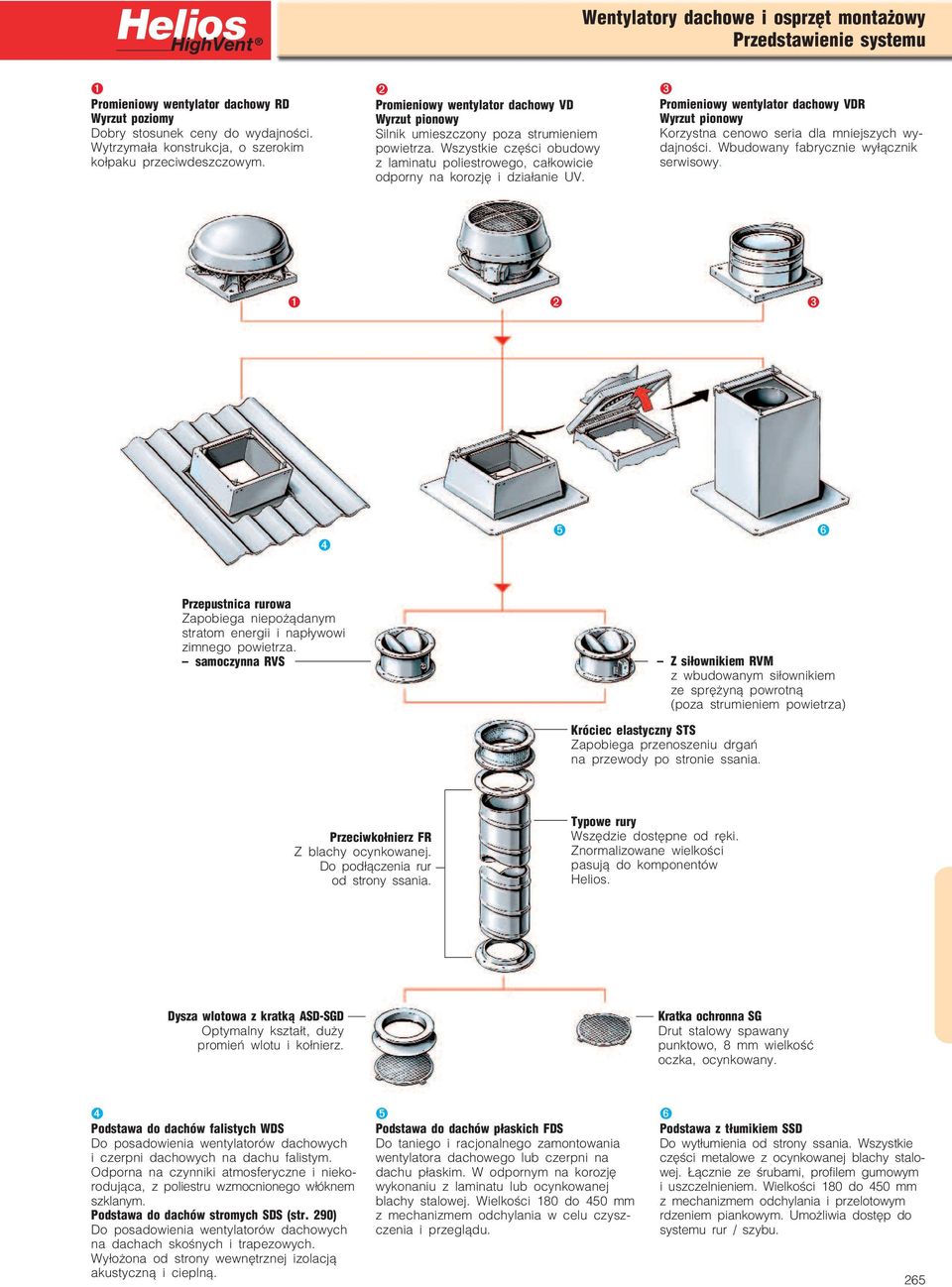

5 Wentylatory dachowe i osprzęt montażowy Przedstawienie systemu ➊ Promieniowy wentylator dachowy RD Wyrzut poziomy Dobry stosunek ceny do wydajności. Wytrzymała konstrukcja, o szerokim kołpaku przeciwdeszczowym. ➋ Promieniowy wentylator dachowy VD Wyrzut pionowy Silnik umieszczony poza strumieniem powietrza. Wszystkie części obudowy z laminatu poliestrowego, całkowicie odporny na korozję i działanie UV. ➌ Promieniowy wentylator dachowy VDR Wyrzut pionowy Korzystna cenowo seria dla mniejszych wy dajności. Wbudowany fabrycznie wyłącznik serwisowy. ➊ ➋ ➌ ➍ ➎ ➏ Przepustnica rurowa Zapobiega niepożądanym stratom energii i napływowi zimnego powietrza. samoczynna RVS Z siłownikiem RVM z wbudowanym siłownikiem ze sprężyną powrotną (poza strumieniem powietrza) Króciec elastyczny STS Zapobiega przenoszeniu drgań na przewody po stronie ssania. Przeciwkołnierz FR Z blachy ocynkowanej. Do podłączenia rur od strony ssania. Typowe rury Wszędzie dostępne od ręki. Znormalizowane wielkości pasują do komponentów Helios. Dysza wlotowa z kratką ASD SGD Optymalny kształt, duży promień wlotu i kołnierz. Kratka ochronna SG Drut stalowy spawany punktowo, 8 mm wielkość oczka, ocynkowany. ➍ Podstawa do dachów falistych WDS Do posadowienia wentylatorów dachowych i czerpni dachowych na dachu falistym. Odporna na czynniki atmosferyczne i nieko rodująca, z poliestru wzmocnionego włóknem szklanym. Podstawa do dachów stromych SDS (str. 290) Do posadowienia wentylatorów dachowych na dachach skośnych i trapezowych. Wyłożona od strony wewnętrznej izolacją akustyczną i cieplną. ➎ Podstawa do dachów płaskich FDS Do taniego i racjonalnego zamontowania wentylatora dachowego lub czerpni na dachu płaskim. W odpornym na korozję wykonaniu z laminatu lub ocynkowanej blachy stalowej. Wielkości 180 do 450 mm z mechanizmem odchylania w celu czysz czenia i przeglądu. ➏ Podstawa z tłumikiem SSD Do wytłumienia od strony ssania. Wszystkie części metalowe z ocynkowanej blachy stalo wej. Łącznie ze śrubami, profilem gumowym i uszczelnieniem. Wielkości 180 do 450 mm z mechanizmem odchylania i przelotowym rdzeniem piankowym. Umożliwia dostęp do systemu rur / szybu. 265

6 Promieniowe wentylatory dachowe ø 180 mm Pionowy, z tworzywa VD VD VDR Pionowy, metalowy VDR Wentylator dachowy z wyrzutem pionowym, z tworzywa sztucz nego wzmacnianego włóknem szklanym. Miska dolna i górna, kołpak ochronny silnika i płyta podsta wy z dyszą wlotową wykonane są z poliestru wzmacnianego włóknem szklanym. Płyta pod stawy z kołkami gwintowanymi do mocowania osprzętu od strony ssania. lowej, wyważony dynamicznie razem z silnikiem. Silnik z wirnikiem zewnętrznym, z łożyskami kulkowymi, w zamknię tej obudowie IP 44, z izolacją przeciwwilgociową. Bezobsługowy i bezzakłóceniowy. Za pomocą wbudowanych termo styków, połączonych w szereg z uzwojeniem, wyłączających sa moczynnie silnik przy zbyt wy sokiej temperaturze uzwojenia i włączających go ponownie po ochłodzeniu. W puszce zaciskowej, umiejsco wionej pod kołpakiem przeciw deszczowym. zgodnie z DIN EN 294. Możliwa w zakresie % za pomocą bezstopniowego regulatora elektronicznego lub 5 stopniowego transformatorowe go. Dobór patrz tabela typów. Na charakterystykach podane jest ciśnienie akustyczne w db(a) w odległości 4 m. Ponad charak terystykami podane są poziom ści ciśnienia i mocy akustycznej. Osprzęt do typu VD Przeciwkołnierz FR 180 Nr kat Króciec elastyczny STS 180 Nr kat Przepustnica samoczynna DVS 180 Nr kat i typu VDRW Podstawa do dachów falistych, profil 5 WDS 180 Nr kat Podstawa z tłumikiem, uchylna SSD 180 Nr kat Promieniowy wentylator dachowy z wyrzutem pionowym. Płyta podstawy, obudowa i po zostałe części wykonane są z ocynkowanej blachy stalowej. Płyta podstawy z otworami do mocowania osprzętu od strony ssania. tyłu, z tworzywa sztucznego. Wyważony dynamicznie razem z silnikiem. Silnik z wirnikiem zewnętrznym, z łożyskami kulkowymi, w zam kniętej obudowie IP 44, z izolacją przeciwwilgociową. Bezobsługowy i bezzakłóceniowy. Za pomocą wbudowanych termo styków, połączonych w szereg z uzwojeniem, wyłączających sa moczynnie silnik przy zbyt wy sokiej temperaturze uzwojenia i włączających go ponownie po ochłodzeniu. Seryjny wyłącznik serwisowy na obudowie, fabrycznie podłączony. Możliwa w zakresie % za pomocą bezstopniowego regulatora elektronicznego lub 5 stopniowego transformatorowe go. Dobór patrz tabela typów. Na charakterystykach podane jest ciśnienie akustyczne w db(a) w odległości 4 m. Ponad charak terystykami podane są poziom ści ciśnienia i mocy akustycznej. w kartonie. w kartonie. Wskazówki Strona Wskazówki projektowe 12 Opis techniczny 262 Tabela wyboru 264 Przegląd osprzętu 289 Regulator prędkości obrotowej i wyłączniki 328 Podstawa do dachów płaskich, uchylna FDS 180 Nr kat

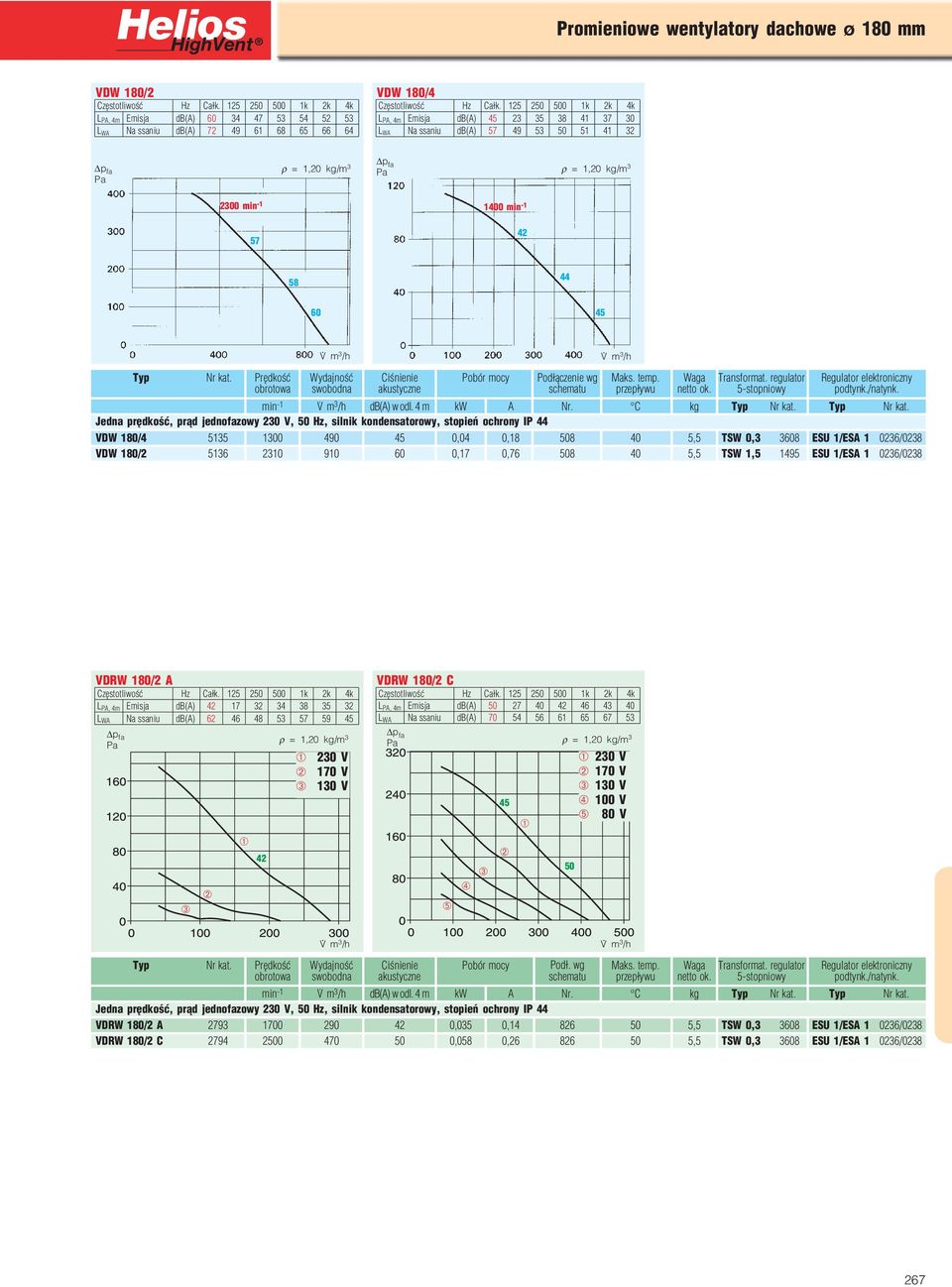

7 Promieniowe wentylatory dachowe ø 180 mm VDW 180/2 L PA, 4m Emisja db(a) LWA Na ssaniu db(a) VDW 180/4 L PA, 4m Emisja db(a) LWA Na ssaniu db(a) min min Typ Nr kat. Prędkość obrotowa Wydajność swobodna Ciśnienie akustyczne Podłączenie wg schematu Maks. temp. przepływu Waga netto ok. min 1 db(a) w odl. 4 m kw A Nr. C kg Transformat. regulator 5 stopniowy Regulator elektroniczny podtynk./natynk. Typ Nr kat. Typ Nr kat. Jedna prędkość, prąd jednofazowy 230 V, 50 Hz, silnik kondensatorowy, stopień ochrony IP 44 VDW 180/ ,04 0, ,5 TSW 0, ESU 1/ESA /0238 VDW 180/ ,17 0, ,5 TSW 1, ESU 1/ESA /0238 VDRW 180/2 A L PA, 4m Emisja db(a) L WA Na ssaniu db(a) ➂ ➁ ➀ 42 ➀ ➁ ➂ 230 V 170 V 130 V VDRW 180/2 C L PA, 4m Emisja db(a) L WA Na ssaniu db(a) ➄ ➃ ➂ 45 ➁ ➀ ➀ 230 V ➁ 170 V ➂ 130 V ➃ 100 V ➄ 80 V 50 Typ Nr kat. Prędkość obrotowa Wydajność swobodna Ciśnienie akustyczne Podł. wg schematu Maks. temp. przepływu Waga netto ok. min 1 db(a) w odl. 4 m kw A Nr. C kg Transformat. regulator 5 stopniowy Regulator elektroniczny podtynk./natynk. Typ Nr kat. Typ Nr kat. Jedna prędkość, prąd jednofazowy 230 V, 50 Hz, silnik kondensatorowy, stopień ochrony IP 44 VDRW 180/2 A ,035 0, ,5 TSW 0, ESU 1/ESA /0238 VDRW 180/2 C ,058 0, ,5 TSW 0, ESU 1/ESA /

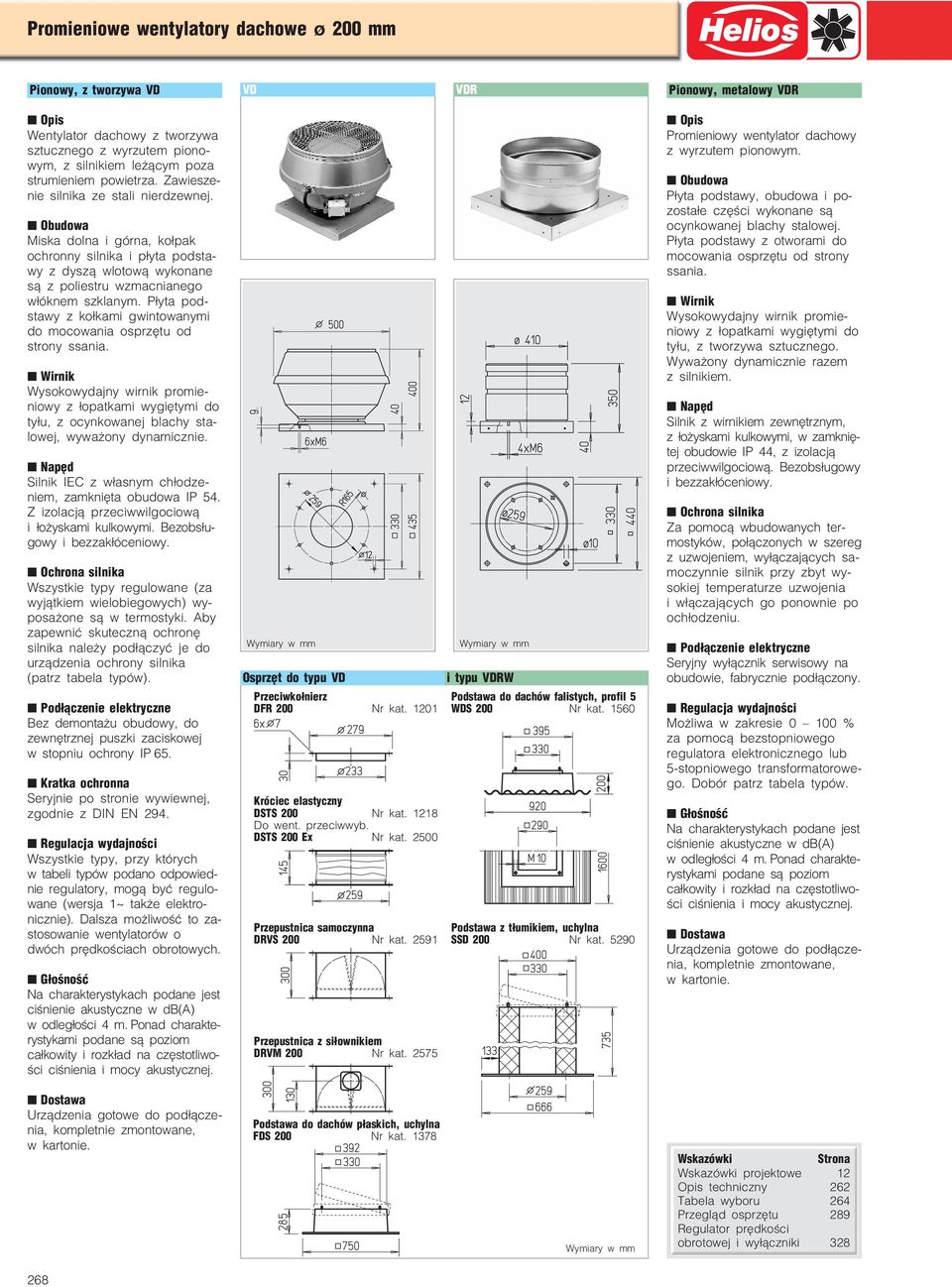

8 Promieniowe wentylatory dachowe ø 200 mm Pionowy, z tworzywa VD VD VDR Pionowy, metalowy VDR Wentylator dachowy z tworzywa sztucznego z wyrzutem piono wym, z silnikiem leżącym poza strumieniem powietrza. Zawiesze nie silnika ze stali nierdzewnej. Miska dolna i górna, kołpak ochronny silnika i płyta podsta wy z dyszą wlotową wykonane są z poliestru wzmacnianego włóknem szklanym. Płyta pod stawy z kołkami gwintowanymi do mocowania osprzętu od strony ssania. lowej, wyważony dynamicznie. Silnik IEC z własnym chłodze niem, zamknięta obudowa IP 54. Z izolacją przeciwwilgociową i łożyskami kulkowymi. Bezobsłu gowy i bezzakłóceniowy. Wszystkie typy regulowane (za wyjątkiem wielobiegowych) wy posażone są w termostyki. Aby zapewnić skuteczną ochronę silnika należy podłączyć je do urządzenia ochrony silnika (patrz tabela typów). Bez demontażu obudowy, do zewnętrznej puszki zaciskowej w stopniu ochrony IP 65. zgodnie z DIN EN 294. Wszystkie typy, przy których w tabeli typów podano odpowied nie regulatory, mogą być regulo wane (wersja 1~ także elektro nicznie). Dalsza możliwość to za stosowanie wentylatorów o dwóch prędkościach obrotowych. Na charakterystykach podane jest ciśnienie akustyczne w db(a) w odległości 4 m. Ponad charakte rystykami podane są poziom ści ciśnienia i mocy akustycznej. Osprzęt do typu VD Przeciwkołnierz DFR 200 Nr kat Króciec elastyczny DSTS 200 Nr kat Do went. przeciwwyb. DSTS 200 Ex Nr kat Przepustnica samoczynna DRVS 200 Nr kat Przepustnica z siłownikiem DRVM 200 Nr kat i typu VDRW Podstawa do dachów falistych, profil 5 WDS 200 Nr kat Podstawa z tłumikiem, uchylna SSD 200 Nr kat Promieniowy wentylator dachowy z wyrzutem pionowym. Płyta podstawy, obudowa i po zostałe części wykonane są ocynkowanej blachy stalowej. Płyta podstawy z otworami do mocowania osprzętu od strony ssania. tyłu, z tworzywa sztucznego. Wyważony dynamicznie razem z silnikiem. Silnik z wirnikiem zewnętrznym, z łożyskami kulkowymi, w zamknię tej obudowie IP 44, z izolacją przeciwwilgociową. Bezobsługowy i bezzakłóceniowy. Za pomocą wbudowanych ter mostyków, połączonych w szereg z uzwojeniem, wyłączających sa moczynnie silnik przy zbyt wy sokiej temperaturze uzwojenia i włączających go ponownie po ochłodzeniu. Seryjny wyłącznik serwisowy na obudowie, fabrycznie podłączony. Możliwa w zakresie % za pomocą bezstopniowego regulatora elektronicznego lub 5 stopniowego transformatorowe go. Dobór patrz tabela typów. Na charakterystykach podane jest ciśnienie akustyczne w db(a) w odległości 4 m. Ponad charakte rystykami podane są poziom ści ciśnienia i mocy akustycznej. w kartonie. w kartonie. Podstawa do dachów płaskich, uchylna FDS 200 Nr kat Wskazówki Strona Wskazówki projektowe 12 Opis techniczny 262 Tabela wyboru 264 Przegląd osprzętu 289 Regulator prędkości obrotowej i wyłączniki

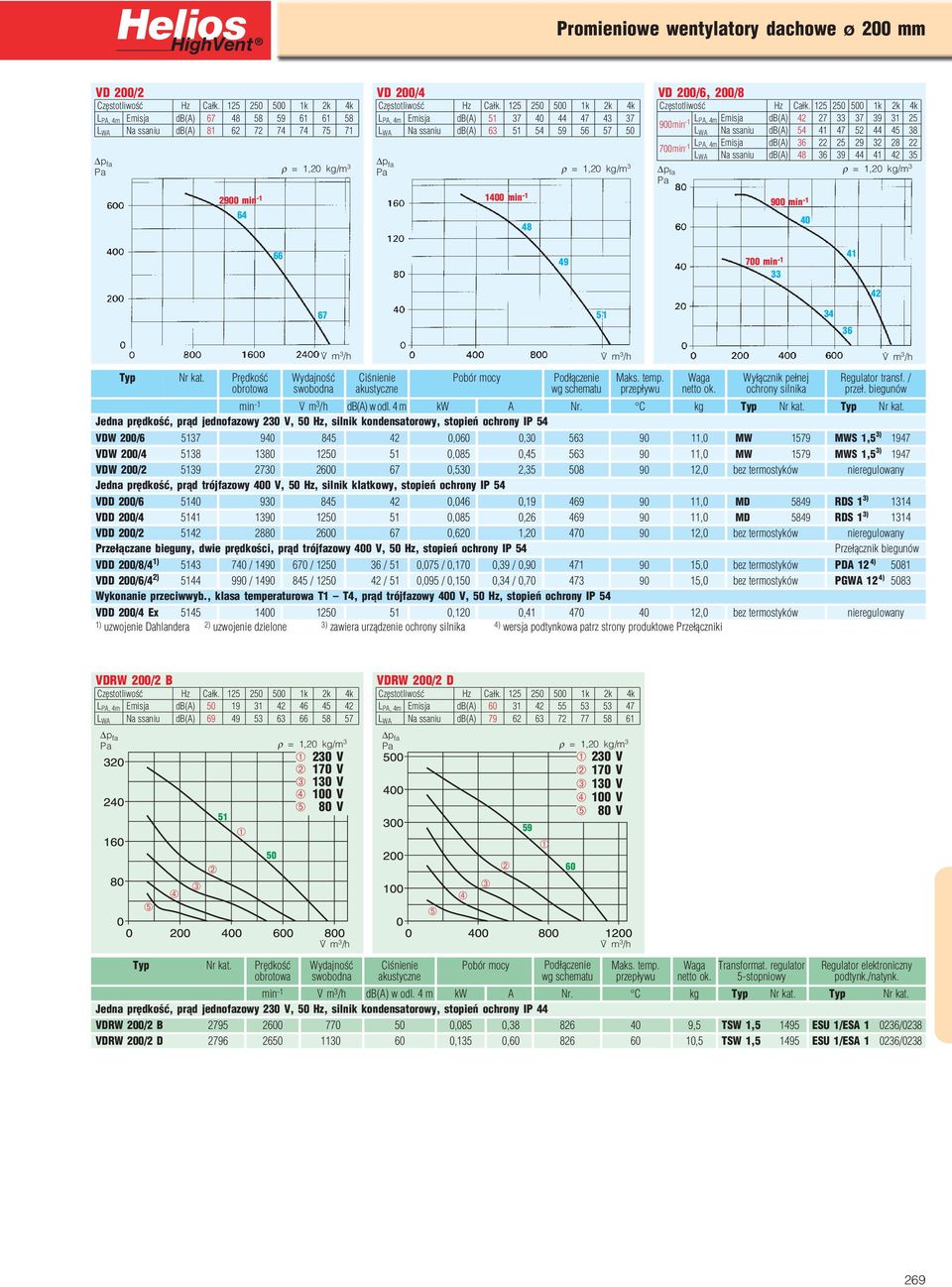

9 Promieniowe wentylatory dachowe ø 200 mm VD 200/2 L PA, 4m Emisja db(a) L WA Na ssaniu db(a) min 1 64 VD 200/4 L PA, 4m Emisja db(a) L WA Na ssaniu db(a) min 1 48 VD 200/6, 200/8 900min 1 LPA, 4m Emisja db(a) L WA Na ssaniu db(a) min 1 LPA, 4m Emisja db(a) L WA Na ssaniu db(a) min min Typ Nr kat. Prędkość Wydajność Ciśnienie Podłączenie Maks. temp. Waga Wyłącznik pełnej obrotowa swobodna akustyczne wg schematu przepływu netto ok. ochrony silnika min 1 db(a) w odl. 4 m kw A Nr. C kg Typ Nr kat. Jedna prędkość, prąd jednofazowy 230 V, 50 Hz, silnik kondensatorowy, stopień ochrony IP 54 Regulator transf. / przeł. biegunów VDW 200/ ,060 0, ,0 MW 1579 MWS 1,5 3) 1947 VDW 200/ ,085 0, ,0 MW 1579 MWS 1,5 3) 1947 VDW 200/ ,530 2, ,0 bez termostyków nieregulowany Jedna prędkość, prąd trójfazowy 400 V, 50 Hz, silnik klatkowy, stopień ochrony IP 54 VDD 200/ ,046 0, ,0 MD 5849 RDS 1 3) 1314 VDD 200/ ,085 0, ,0 MD 5849 RDS 1 3) 1314 VDD 200/ ,620 1, ,0 bez termostyków nieregulowany Przełączane bieguny, dwie prędkości, prąd trójfazowy 400 V, 50 Hz, stopień ochrony IP 54 Przełącznik biegunów VDD 200/8/4 1) / / / 51 0,075 / 0,170 0,39 / 0, ,0 bez termostyków PDA 12 4) 5081 VDD 200/6/4 2) / / / 51 0,095 / 0,150 0,34 / 0, ,0 bez termostyków PGWA 12 4) 5083 Wykonanie przeciwwyb., klasa temperaturowa T1 T4, prąd trójfazowy 400 V, 50 Hz, stopień ochrony IP 54 VDD 200/4 Ex ,120 0, ,0 bez termostyków nieregulowany 1) uzwojenie Dahlandera 2) uzwojenie dzielone 3) zawiera urządzenie ochrony silnika 4) wersja podtynkowa patrz strony produktowe Przełączniki Typ Nr kat. VDRW 200/2 B L PA, 4m Emisja db(a) L WA Na ssaniu db(a) VDRW 200/2 D L PA, 4m Emisja db(a) L WA Na ssaniu db(a) ➄ ➃ ➂ ➁ 51 ➀ 50 ➀ 230 V ➁ 170 V ➂ 130 V ➃ 100 V ➄ 80 V ➄ ➃ ➂ ➁ 59 ➀ ➀ 230 V ➁ 170 V ➂ 130 V ➃ 100 V ➄ 80 V 60 Typ Nr kat. Prędkość obrotowa Wydajność swobodna Ciśnienie akustyczne Podłączenie wg schematu Maks. temp. przepływu Waga netto ok. min 1 db(a) w odl. 4 m kw A Nr. C kg Transformat. regulator 5 stopniowy Regulator elektroniczny podtynk./natynk. Typ Nr kat. Typ Nr kat. Jedna prędkość, prąd jednofazowy 230 V, 50 Hz, silnik kondensatorowy, stopień ochrony IP 44 VDRW 200/2 B ,085 0, ,5 TSW 1, ESU 1/ESA /0238 VDRW 200/2 D ,135 0, ,5 TSW 1, ESU 1/ESA /

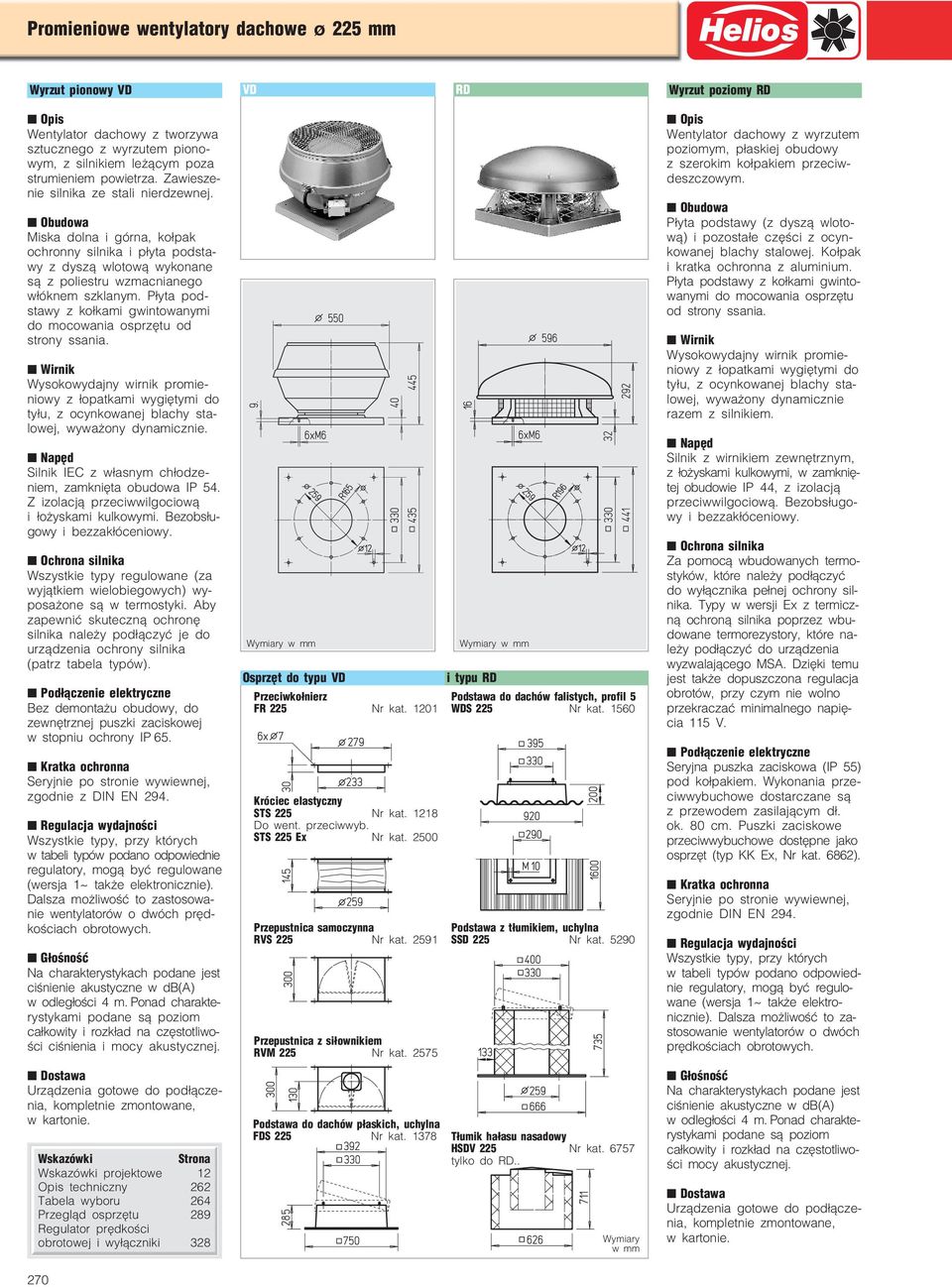

10 Promieniowe wentylatory dachowe ø 225 mm Wyrzut pionowy VD VD RD Wyrzut poziomy RD Wentylator dachowy z tworzywa sztucznego z wyrzutem piono wym, z silnikiem leżącym poza strumieniem powietrza. Zawiesze nie silnika ze stali nierdzewnej. Miska dolna i górna, kołpak ochronny silnika i płyta podsta wy z dyszą wlotową wykonane są z poliestru wzmacnianego włóknem szklanym. Płyta pod stawy z kołkami gwintowanymi do mocowania osprzętu od strony ssania. lowej, wyważony dynamicznie. Silnik IEC z własnym chłodze niem, zamknięta obudowa IP 54. Z izolacją przeciwwilgociową i łożyskami kulkowymi. Bezobsłu gowy i bezzakłóceniowy. Wszystkie typy regulowane (za wyjątkiem wielobiegowych) wy posażone są w termostyki. Aby zapewnić skuteczną ochronę silnika należy podłączyć je do urządzenia ochrony silnika (patrz tabela typów). Bez demontażu obudowy, do zewnętrznej puszki zaciskowej w stopniu ochrony IP 65. zgodnie z DIN EN 294. Wszystkie typy, przy których w tabeli typów podano odpowiednie regulatory, mogą być regulowane (wersja 1~ także elektronicznie). Dalsza możliwość to zastosowa nie wentylatorów o dwóch pręd kościach obrotowych. Na charakterystykach podane jest ciśnienie akustyczne w db(a) w odległości 4 m. Ponad charakte rystykami podane są poziom ści ciśnienia i mocy akustycznej. w kartonie. Wskazówki Strona Wskazówki projektowe 12 Opis techniczny 262 Tabela wyboru 264 Przegląd osprzętu 289 Regulator prędkości obrotowej i wyłączniki Osprzęt do typu VD Przeciwkołnierz FR 225 Nr kat Króciec elastyczny STS 225 Nr kat Do went. przeciwwyb. STS 225 Ex Nr kat Przepustnica samoczynna RVS 225 Nr kat Przepustnica z siłownikiem RVM 225 Nr kat Podstawa do dachów płaskich, uchylna FDS 225 Nr kat i typu RD Podstawa do dachów falistych, profil 5 WDS 225 Nr kat Podstawa z tłumikiem, uchylna SSD 225 Nr kat Tłumik hałasu nasadowy HSDV 225 Nr kat tylko do RD.. Wymiary w mm Wentylator dachowy z wyrzutem poziomym, płaskiej obudowy z szerokim kołpakiem przeciw deszczowym. Płyta podstawy (z dyszą wloto wą) i pozostałe części z ocyn kowanej blachy stalowej. Kołpak i kratka ochronna z aluminium. Płyta podstawy z kołkami gwinto wanymi do mocowania osprzętu od strony ssania. lowej, wyważony dynamicznie razem z silnikiem. Silnik z wirnikiem zewnętrznym, z łożyskami kulkowymi, w zamknię tej obudowie IP 44, z izolacją przeciwwilgociową. Bezobsługo wy i bezzakłóceniowy. Za pomocą wbudowanych termo styków, które należy podłączyć do wyłącznika pełnej ochrony sil nika. Typy w wersji Ex z termicz ną ochroną silnika poprzez wbu dowane termorezystory, które na leży podłączyć do urządzenia wyzwalającego MSA. Dzięki temu jest także dopuszczona regulacja obrotów, przy czym nie wolno przekraczać minimalnego napię cia 115 V. Seryjna puszka zaciskowa (IP 55) pod kołpakiem. Wykonania prze ciwwybuchowe dostarczane są z przewodem zasilającym dł. ok. 80 cm. Puszki zaciskowe przeciwwybuchowe dostępne jako osprzęt (typ KK Ex, Nr kat. 6862). zgodnie DIN EN 294. Wszystkie typy, przy których w tabeli typów podano odpowied nie regulatory, mogą być regulo wane (wersja 1~ także elektro nicznie). Dalsza możliwość to za stosowanie wentylatorów o dwóch prędkościach obrotowych. Na charakterystykach podane jest ciśnienie akustyczne w db(a) w odległości 4 m. Ponad charakte rystykami podane są poziom ści mocy akustycznej. w kartonie.

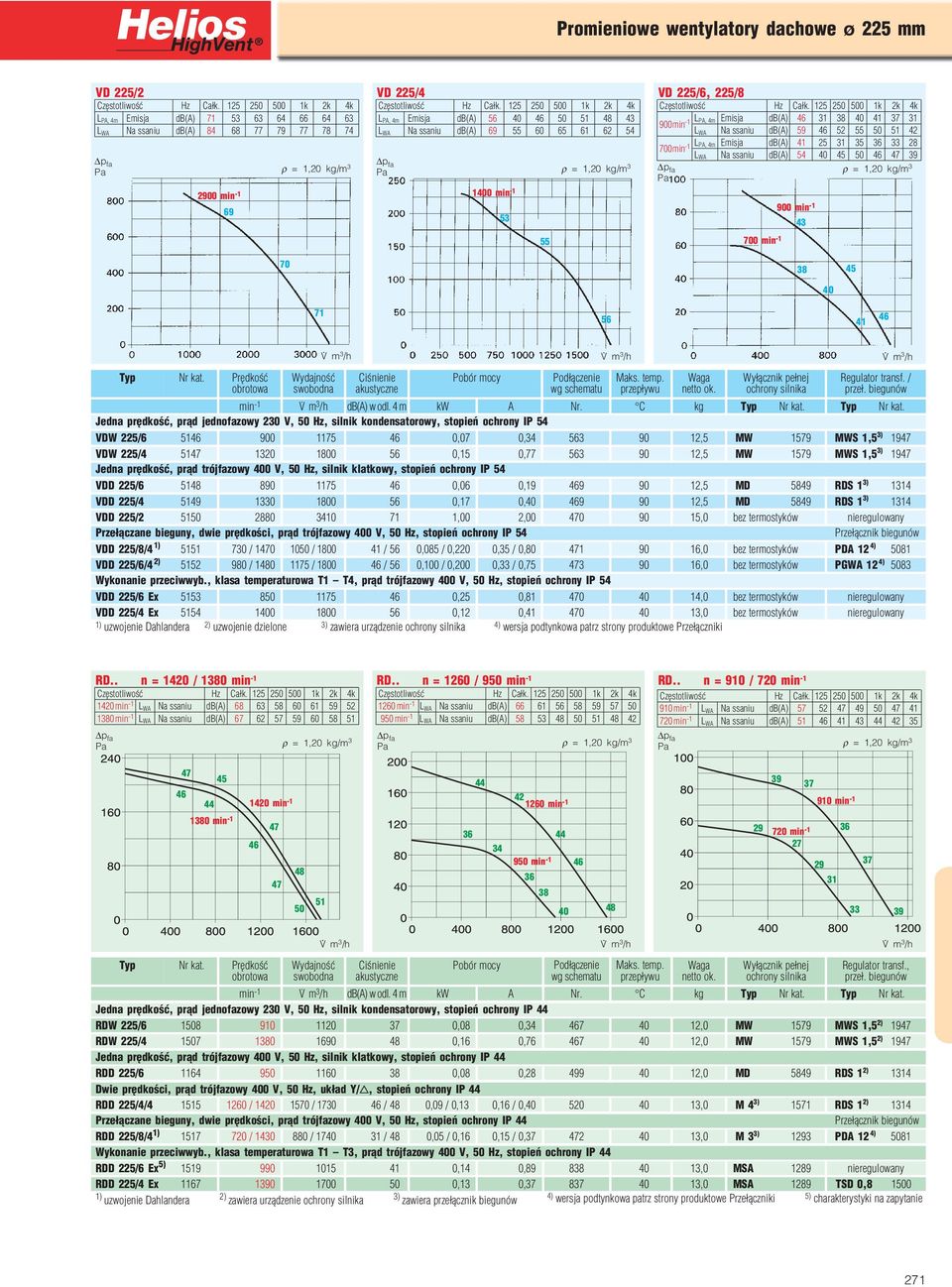

11 Promieniowe wentylatory dachowe ø 225 mm VD 225/2 LPA, 4m Emisja db(a) LWA Na ssaniu db(a) min 1 69 VD 225/4 LPA, 4m Emisja db(a) LWA Na ssaniu db(a) min VD 225/6, 225/8 900min 1 LPA, 4m Emisja db(a) LWA Na ssaniu db(a) min 1 LPA, 4m Emisja db(a) LWA Na ssaniu db(a) min min Typ Nr kat. Prędkość obrotowa Wydajność swobodna Ciśnienie akustyczne Podłączenie wg schematu Maks. temp. przepływu Waga netto ok. Wyłącznik pełnej ochrony silnika Regulator transf. / przeł. biegunów min 1 db(a) w odl. 4 m kw A Nr. C kg Typ Nr kat. Typ Nr kat. Jedna prędkość, prąd jednofazowy 230 V, 50 Hz, silnik kondensatorowy, stopień ochrony IP 54 VDW 225/ ,07 0, ,5 MW 1579 MWS 1,5 3) 1947 VDW 225/ ,15 0, ,5 MW 1579 MWS 1,5 3) 1947 Jedna prędkość, prąd trójfazowy 400 V, 50 Hz, silnik klatkowy, stopień ochrony IP 54 VDD 225/ ,06 0, ,5 MD 5849 RDS 1 3) 1314 VDD 225/ ,17 0, ,5 MD 5849 RDS 1 3) 1314 VDD 225/ ,00 2, ,0 bez termostyków nieregulowany Przełączane bieguny, dwie prędkości, prąd trójfazowy 400 V, 50 Hz, stopień ochrony IP 54 Przełącznik biegunów VDD 225/8/4 1) / / / 56 0,085 / 0,220 0,35 / 0, ,0 bez termostyków PDA 12 4) 5081 VDD 225/6/4 2) / / / 56 0,100 / 0,200 0,33 / 0, ,0 bez termostyków PGWA 12 4) 5083 Wykonanie przeciwwyb., klasa temperaturowa T1 T4, prąd trójfazowy 400 V, 50 Hz, stopień ochrony IP 54 VDD 225/6 Ex ,25 0, ,0 bez termostyków nieregulowany VDD 225/4 Ex ,12 0, ,0 bez termostyków nieregulowany 1) uzwojenie Dahlandera 2) uzwojenie dzielone 3) zawiera urządzenie ochrony silnika 4) wersja podtynkowa patrz strony produktowe Przełączniki RD.. n = 1420 / 1380 min 1 RD.. n = 1260 / 950 min min 1 LWA Na ssaniu db(a) min 1 LWA Na ssaniu db(a) min 1 LWA Na ssaniu db(a) min 1 LWA Na ssaniu db(a) RD.. n = 910 / 720 min min 1 LWA Na ssaniu db(a) min 1 LWA Na ssaniu db(a) min min min min min min Typ Nr kat. Prędkość Wydajność Ciśnienie Podłączenie Maks. temp. Waga Wyłącznik pełnej Regulator transf., obrotowa swobodna akustyczne wg schematu przepływu netto ok. ochrony silnika przeł. biegunów min 1 db(a) w odl. 4 m kw A Nr. C kg Typ Nr kat. Typ Nr kat. Jedna prędkość, prąd jednofazowy 230 V, 50 Hz, silnik kondensatorowy, stopień ochrony IP 44 RDW 225/ ,08 0, ,0 MW 1579 MWS 1,5 2) 1947 RDW 225/ ,16 0, ,0 MW 1579 MWS 1,5 2) 1947 Jedna prędkość, prąd trójfazowy 400 V, 50 Hz, silnik klatkowy, stopień ochrony IP 44 RDD 225/ ,08 0, ,0 MD 5849 RDS 1 2) 1314 Dwie prędkości, prąd trójfazowy 400 V, 50 Hz, układ Y/, stopień ochrony IP 44 RDD 225/4/ / / / 48 0,09 / 0,13 0,16 / 0, ,0 M 4 3) 1571 RDS 1 2) 1314 Przełączane bieguny, dwie prędkości, prąd trójfazowy 400 V, 50 Hz, stopień ochrony IP 44 Przełącznik biegunów RDD 225/8/4 1) / / / 48 0,05 / 0,16 0,15 / 0, ,0 M 3 3) 1293 PDA 12 4) 5081 Wykonanie przeciwwyb., klasa temperaturowa T1 T3, prąd trójfazowy 400 V, 50 Hz, stopień ochrony IP 44 RDD 225/6 Ex 5) ,14 0, ,0 MSA 1289 nieregulowany RDD 225/4 Ex ,13 0, ,0 MSA 1289 TSD 0, ) uzwojenie Dahlandera 2) zawiera urządzenie ochrony silnika 3) zawiera przełącznik biegunów 4) wersja podtynkowa patrz strony produktowe Przełączniki 5) charakterystyki na zapytanie 271

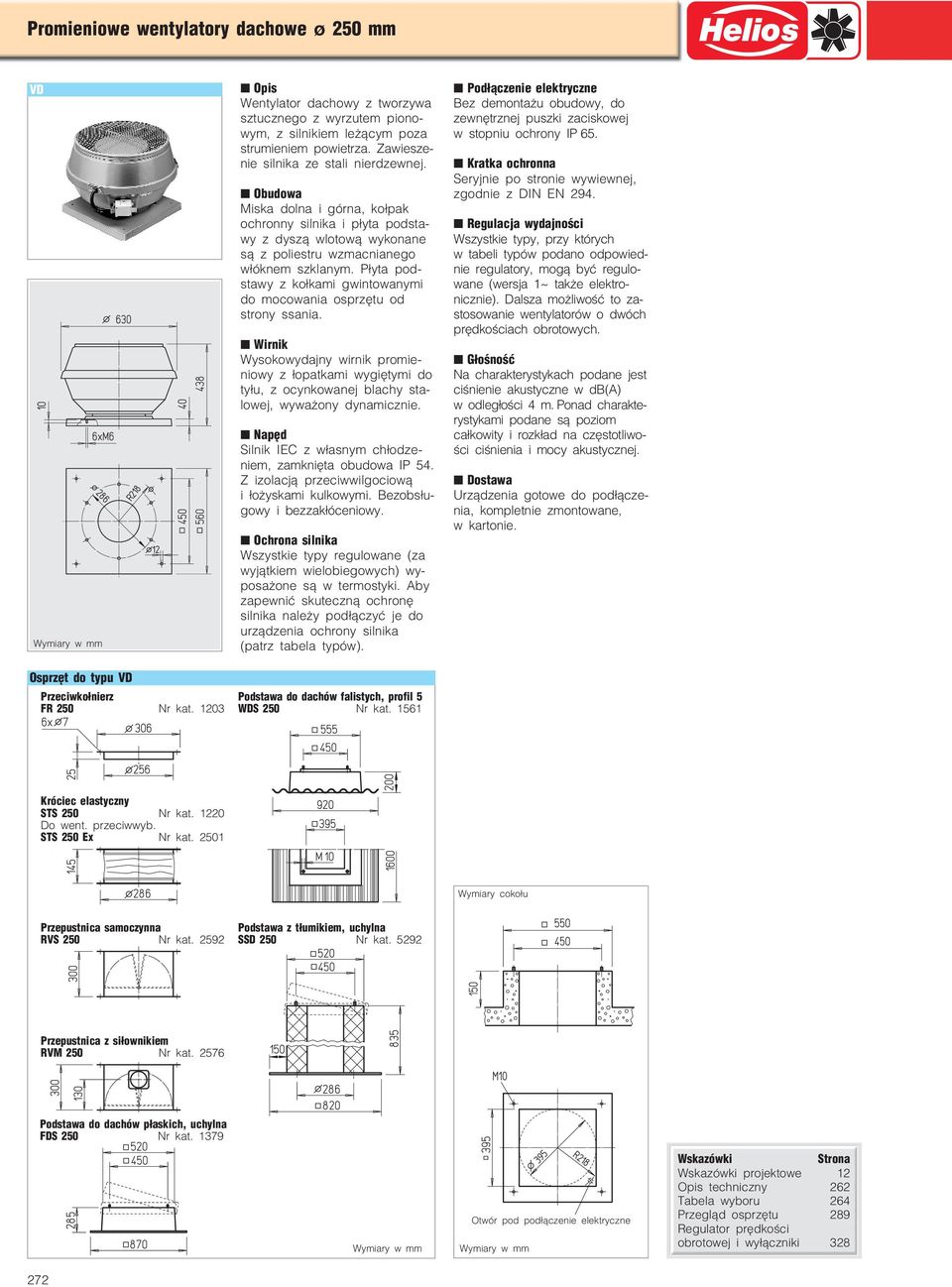

12 Promieniowe wentylatory dachowe ø 250 mm VD Osprzęt do typu VD Przeciwkołnierz FR 250 Nr kat Wentylator dachowy z tworzywa sztucznego z wyrzutem piono wym, z silnikiem leżącym poza strumieniem powietrza. Zawiesze nie silnika ze stali nierdzewnej. Miska dolna i górna, kołpak ochronny silnika i płyta podsta wy z dyszą wlotową wykonane są z poliestru wzmacnianego włóknem szklanym. Płyta pod stawy z kołkami gwintowanymi do mocowania osprzętu od strony ssania. lowej, wyważony dynamicznie. Silnik IEC z własnym chłodze niem, zamknięta obudowa IP 54. Z izolacją przeciwwilgociową i łożyskami kulkowymi. Bezobsłu gowy i bezzakłóceniowy. Wszystkie typy regulowane (za wyjątkiem wielobiegowych) wy posażone są w termostyki. Aby zapewnić skuteczną ochronę silnika należy podłączyć je do urządzenia ochrony silnika (patrz tabela typów). Podstawa do dachów falistych, profil 5 WDS 250 Nr kat Bez demontażu obudowy, do zewnętrznej puszki zaciskowej w stopniu ochrony IP 65. zgodnie z DIN EN 294. Wszystkie typy, przy których w tabeli typów podano odpowied nie regulatory, mogą być regulo wane (wersja 1~ także elektro nicznie). Dalsza możliwość to za stosowanie wentylatorów o dwóch prędkościach obrotowych. Na charakterystykach podane jest ciśnienie akustyczne w db(a) w odległości 4 m. Ponad charakte rystykami podane są poziom ści ciśnienia i mocy akustycznej. w kartonie. Króciec elastyczny STS 250 Nr kat Do went. przeciwwyb. STS 250 Ex Nr kat Wymiary cokołu Przepustnica samoczynna RVS 250 Nr kat Podstawa z tłumikiem, uchylna SSD 250 Nr kat Przepustnica z siłownikiem RVM 250 Nr kat Podstawa do dachów płaskich, uchylna FDS 250 Nr kat Otwór pod podłączenie elektryczne Wskazówki Strona Wskazówki projektowe 12 Opis techniczny 262 Tabela wyboru 264 Przegląd osprzętu 289 Regulator prędkości obrotowej i wyłączniki

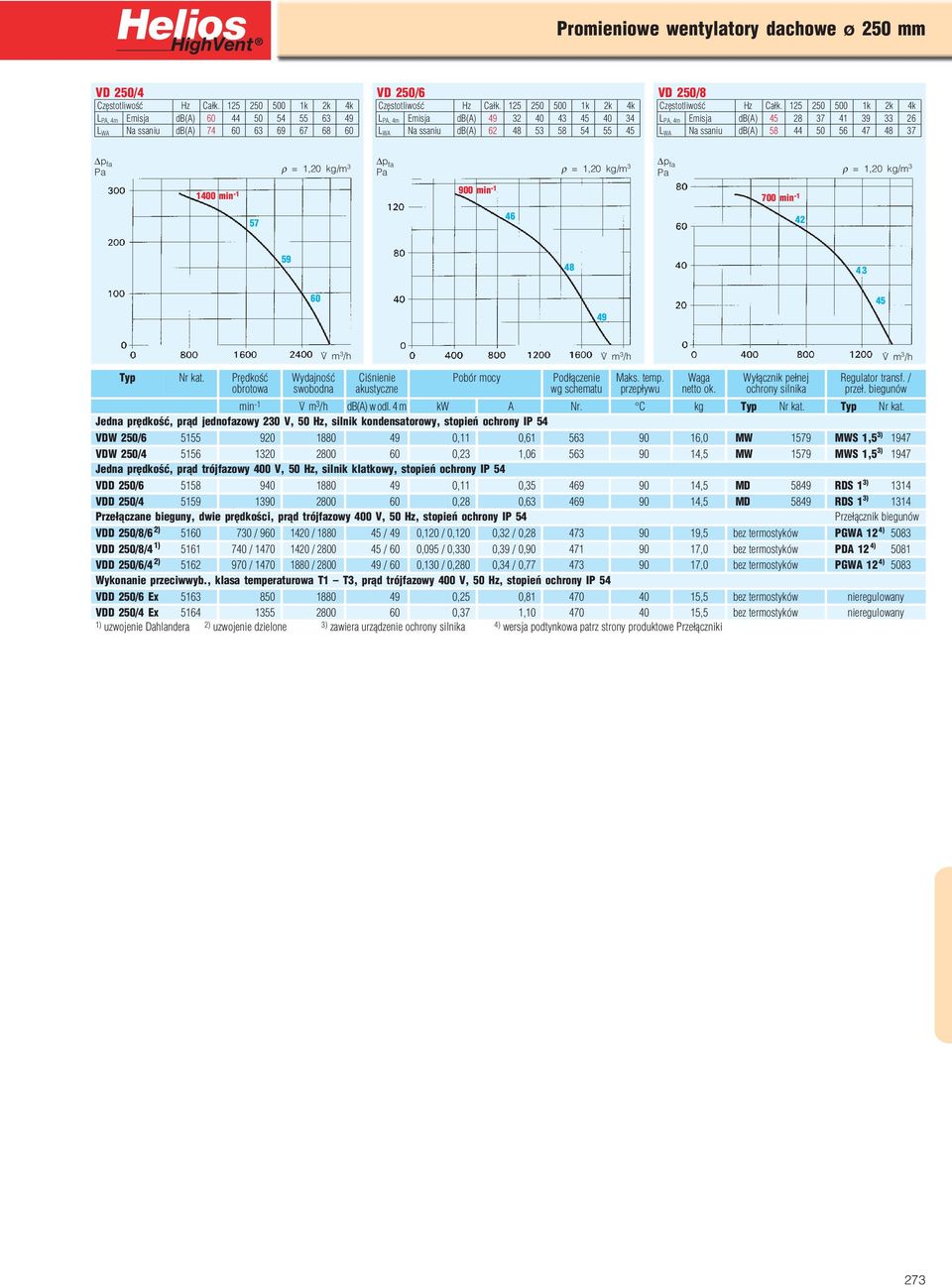

13 Promieniowe wentylatory dachowe ø 250 mm VD 250/4 LPA, 4m Emisja db(a) LWA Na ssaniu db(a) VD 250/6 LPA, 4m Emisja db(a) LWA Na ssaniu db(a) VD 250/8 LPA, 4m Emisja db(a) LWA Na ssaniu db(a) min min min Typ Nr kat. Prędkość obrotowa Wydajność swobodna Ciśnienie akustyczne Podłączenie wg schematu Maks. temp. przepływu Waga netto ok. Wyłącznik pełnej ochrony silnika Regulator transf. / przeł. biegunów min 1 db(a) w odl. 4 m kw A Nr. C kg Typ Nr kat. Typ Nr kat. Jedna prędkość, prąd jednofazowy 230 V, 50 Hz, silnik kondensatorowy, stopień ochrony IP 54 VDW 250/ ,11 0, ,0 MW 1579 MWS 1,5 3) 1947 VDW 250/ ,23 1, ,5 MW 1579 MWS 1,5 3) 1947 Jedna prędkość, prąd trójfazowy 400 V, 50 Hz, silnik klatkowy, stopień ochrony IP 54 VDD 250/ ,11 0, ,5 MD 5849 RDS 1 3) 1314 VDD 250/ ,28 0, ,5 MD 5849 RDS 1 3) 1314 Przełączane bieguny, dwie prędkości, prąd trójfazowy 400 V, 50 Hz, stopień ochrony IP 54 Przełącznik biegunów VDD 250/8/6 2) / / / 49 0,120 / 0,120 0,32 / 0, ,5 bez termostyków PGWA 12 4) 5083 VDD 250/8/4 1) / / / 60 0,095 / 0,330 0,39 / 0, ,0 bez termostyków PDA 12 4) 5081 VDD 250/6/4 2) / / / 60 0,130 / 0,280 0,34 / 0, ,0 bez termostyków PGWA 12 4) 5083 Wykonanie przeciwwyb., klasa temperaturowa T1 T3, prąd trójfazowy 400 V, 50 Hz, stopień ochrony IP 54 VDD 250/6 Ex ,25 0, ,5 bez termostyków nieregulowany VDD 250/4 Ex ,37 1, ,5 bez termostyków nieregulowany 1) uzwojenie Dahlandera 2) uzwojenie dzielone 3) zawiera urządzenie ochrony silnika 4) wersja podtynkowa patrz strony produktowe Przełączniki 273

14 Promieniowe wentylatory dachowe ø 315 mm Wyrzut pionowy VD VD RD Wyrzut poziomy RD Wentylator dachowy z tworzywa sztucznego z wyrzutem piono wym, z silnikiem leżącym poza strumieniem powietrza. Zawiesze nie silnika ze stali nierdzewnej. Miska dolna i górna, kołpak ochronny silnika i płyta podsta wy z dyszą wlotową wykonane są z poliestru wzmacnianego włóknem szklanym. Płyta pod stawy z kołkami gwintowanymi do mocowania osprzętu od strony ssania. lowej, wyważony dynamicznie. Silnik IEC z własnym chłodze niem, zamknięta obudowa IP 54. Z izolacją przeciwwilgociową i łożyskami kulkowymi. Bezobsłu gowy i bezzakłóceniowy. Wszystkie typy regulowane (za wyjątkiem wielobiegowych) wy posażone są w termostyki. Aby zapewnić skuteczną ochronę silnika należy podłączyć je do urządzenia ochrony silnika (patrz tabela typów). Bez demontażu obudowy, do zewnętrznej puszki zaciskowej w stopniu ochrony IP 65. zgodnie z DIN EN 294. Wszystkie typy, przy których w tabeli typów podano odpowiednie regulatory, mogą być regulowane (wersja 1~ także elektronicznie). Dalsza możliwość to zastosowa nie wentylatorów o dwóch pręd kościach obrotowych. Na charakterystykach podane jest ciśnienie akustyczne w db(a) w odległości 4 m. Ponad charak terystykami podane są poziom ści ciśnienia i mocy akustycznej. w kartonie. Wskazówki Strona Wskazówki projektowe 12 Opis techniczny 262 Tabela wyboru 264 Przegląd osprzętu 289 Regulator prędkości obrotowej i wyłączniki 328 Osprzęt do typu VD Przeciwkołnierz FR 315 Nr kat Króciec elastyczny STS 315 Nr kat Do went. przeciwwyb. STS 315 Ex Nr kat Przepustnica samoczynna RVS 315 Nr kat Przepustnica z siłownikiem RVM 315 Nr kat Podstawa do dachów płaskich, uchylna FDS 315 Nr kat i typu RD Podstawa do dachów falistych, profil 5 WDS 315 Nr kat Podstawa z tłumikiem, uchylna SSD 315 Nr kat Tłumik hałasu nasadowy HSDV 315 Nr kat tylko do RD.. Wymiary w mm Wentylator dachowy z wyrzutem poziomym, płaskiej budowy z szerokim kołpakiem przeciw deszczowym. Płyta podstawy (z dyszą wloto wą) i pozostałe części z ocyn kowanej blachy stalowej. Kołpak i kratka ochronna z aluminium. Płyta podstawy z kołkami gwinto wanymi do mocowania osprzętu od strony ssania. lowej, wyważony dynamicznie razem z silnikiem. Silnik z wirnikiem zewnętrznym, z łożyskami kulkowymi, w zamknię tej obudowie IP 44, z izolacją przeciwwilgociową. Bezobsługowy i bezzakłóceniowy. Za pomocą wbudowanych termo styków, które należy podłączyć do wyłącznika pełnej ochrony sil nika. Typy w wersji Ex z termicz ną ochroną silnika poprzez wbu dowane termorezystory, które na leży podłączyć do urządzenia wyzwalającego MSA. Dzięki temu jest także dopuszczona regulacja obrotów, przy czym nie wolno przekraczać minimalnego napię cia 115 V. Seryjna puszka zaciskowa (IP 55) pod kołpakiem. Wykonania prze ciwwybuchowe dostarczane są z przewodem zasilającym dł. ok. 80 cm. Puszki zaciskowe przeciwwybuchowe dostępne jako osprzęt (typ KK Ex, Nr kat. 6862). zgodnie DIN EN 294. Wszystkie typy, przy których w tabeli typów podano odpowied nie regulatory, mogą być regulo wane (wersja 1~ także elektro nicznie). Dalsza możliwość to za stosowanie wentylatorów o dwóch prędkościach obrotowych. Na charakterystykach podane jest ciśnienie akustyczne w db(a) w odległości 4 m. Ponad charakte rystykami podane są poziom ści mocy akustycznej. w kartonie. 274

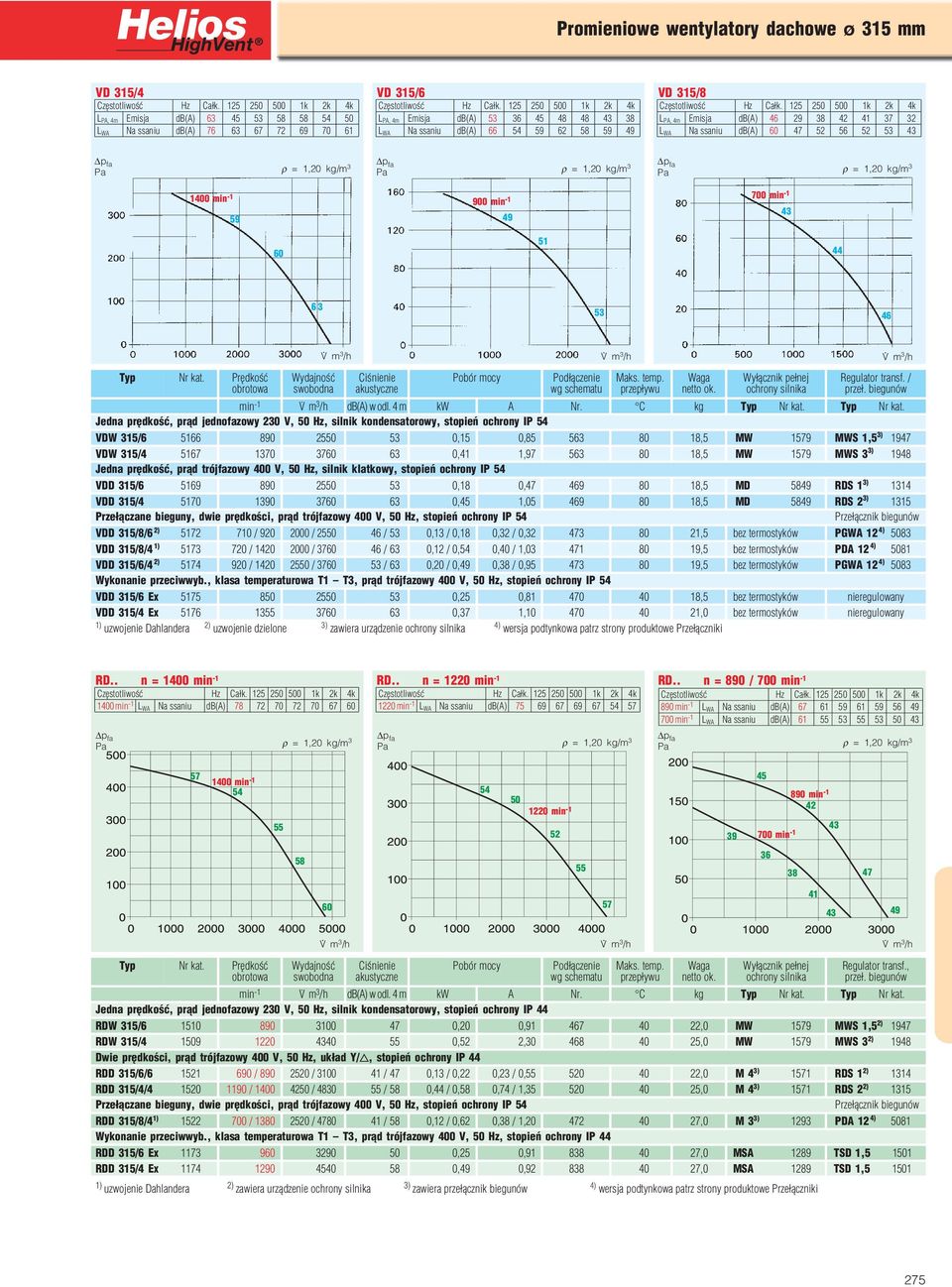

15 Promieniowe wentylatory dachowe ø 315 mm VD 315/4 LPA, 4m Emisja db(a) LWA Na ssaniu db(a) VD 315/6 LPA, 4m Emisja db(a) LWA Na ssaniu db(a) VD 315/8 LPA, 4m Emisja db(a) LWA Na ssaniu db(a) min min min Typ Nr kat. Prędkość Wydajność Ciśnienie Podłączenie Maks. temp. Waga Wyłącznik pełnej obrotowa swobodna akustyczne wg schematu przepływu netto ok. ochrony silnika min 1 db(a) w odl. 4 m kw A Nr. C kg Typ Nr kat. Jedna prędkość, prąd jednofazowy 230 V, 50 Hz, silnik kondensatorowy, stopień ochrony IP 54 Regulator transf. / przeł. biegunów VDW 315/ ,15 0, ,5 MW 1579 MWS 1,5 3) 1947 VDW 315/ ,41 1, ,5 MW 1579 MWS 3 3) 1948 Jedna prędkość, prąd trójfazowy 400 V, 50 Hz, silnik klatkowy, stopień ochrony IP 54 VDD 315/ ,18 0, ,5 MD 5849 RDS 1 3) 1314 VDD 315/ ,45 1, ,5 MD 5849 RDS 2 3) 1315 Przełączane bieguny, dwie prędkości, prąd trójfazowy 400 V, 50 Hz, stopień ochrony IP 54 Przełącznik biegunów VDD 315/8/6 2) / / / 53 0,13 / 0,18 0,32 / 0, ,5 bez termostyków PGWA 12 4) 5083 VDD 315/8/4 1) / / / 63 0,12 / 0,54 0,40 / 1, ,5 bez termostyków PDA 12 4) 5081 VDD 315/6/4 2) / / / 63 0,20 / 0,49 0,38 / 0, ,5 bez termostyków PGWA 12 4) 5083 Wykonanie przeciwwyb., klasa temperaturowa T1 T3, prąd trójfazowy 400 V, 50 Hz, stopień ochrony IP 54 VDD 315/6 Ex ,25 0, ,5 bez termostyków nieregulowany VDD 315/4 Ex ,37 1, ,0 bez termostyków nieregulowany 1) uzwojenie Dahlandera 2) uzwojenie dzielone 3) zawiera urządzenie ochrony silnika 4) wersja podtynkowa patrz strony produktowe Przełączniki Typ Nr kat. RD.. n = 1400 min min 1 LWA Na ssaniu db(a) RD.. n = 1220 min min 1 LWA Na ssaniu db(a) RD.. n = 890 / 700 min min 1 LWA Na ssaniu db(a) min 1 LWA Na ssaniu db(a) min min min min Typ Nr kat. Prędkość Wydajność Ciśnienie Podłączenie Maks. temp. Waga Wyłącznik pełnej Regulator transf., obrotowa swobodna akustyczne wg schematu przepływu netto ok. ochrony silnika przeł. biegunów min 1 db(a) w odl. 4 m kw A Nr. C kg Typ Nr kat. Typ Nr kat. Jedna prędkość, prąd jednofazowy 230 V, 50 Hz, silnik kondensatorowy, stopień ochrony IP 44 RDW 315/ ,20 0, ,0 MW 1579 MWS 1,5 2) 1947 RDW 315/ ,52 2, ,0 MW 1579 MWS 3 2) 1948 Dwie prędkości, prąd trójfazowy 400 V, 50 Hz, układ Y/, stopień ochrony IP 44 RDD 315/6/ / / / 47 0,13 / 0,22 0,23 / 0, ,0 M 4 3) 1571 RDS 1 2) 1314 RDD 315/4/ / / / 58 0,44 / 0,58 0,74 / 1, ,0 M 4 3) 1571 RDS 2 2) 1315 Przełączane bieguny, dwie prędkości, prąd trójfazowy 400 V, 50 Hz, stopień ochrony IP 54 Przełącznik biegunów RDD 315/8/4 1) / / / 58 0,12 / 0,62 0,38 / 1, ,0 M 3 3) 1293 PDA 12 4) 5081 Wykonanie przeciwwyb., klasa temperaturowa T1 T3, prąd trójfazowy 400 V, 50 Hz, stopień ochrony IP 44 RDD 315/6 Ex ,25 0, ,0 MSA 1289 TSD 1, RDD 315/4 Ex ,49 0, ,0 MSA 1289 TSD 1, ) uzwojenie Dahlandera 2) zawiera urządzenie ochrony silnika 3) zawiera przełącznik biegunów 4) wersja podtynkowa patrz strony produktowe Przełączniki 275

16 Promieniowe wentylatory dachowe ø 400 mm Wyrzut pionowy VD VD RD Wyrzut poziomy RD Wentylator dachowy z tworzywa sztucznego z wyrzutem piono wym, z silnikiem leżącym poza strumieniem powietrza. Zawiesze nie silnika ze stali nierdzewnej. Miska dolna i górna, kołpak ochronny silnika i płyta podsta wy z dyszą wlotową wykonane są z poliestru wzmacnianego włóknem szklanym. Płyta pod stawy z kołkami gwintowanymi do mocowania osprzętu od strony ssania. lowej, wyważony dynamicznie. Silnik IEC z własnym chłodze niem, zamknięta obudowa IP 54. Z izolacją przeciwwilgociową i łożyskami kulkowymi. Bezobsłu gowy i bezzakłóceniowy. Wszystkie typy regulowane (za wyjątkiem wielobiegowych) wy posażone są w termostyki. Aby zapewnić skuteczną ochronę silnika należy podłączyć je do urządzenia ochrony silnika (patrz tabela typów). Bez demontażu obudowy, do zewnętrznej puszki zaciskowej w stopniu ochrony IP 65. zgodnie z DIN EN 294. Wszystkie typy, przy których w tabeli typów podano odpowiednie regulatory, mogą być regulowane (wersja 1~ także elektronicznie). Dalsza możliwość to zastosowa nie wentylatorów o dwóch pręd kościach obrotowych. Na charakterystykach podane jest ciśnienie akustyczne w db(a) w odległości 4 m. Ponad charak terystykami podane są poziom ści ciśnienia i mocy akustycznej. w kartonie. Wskazówki Strona Wskazówki projektowe 12 Opis techniczny 262 Tabela wyboru 264 Przegląd osprzętu 289 Regulator prędkości obrotowej i wyłączniki 328 Osprzęt do typu VD Przeciwkołnierz FR 400 Nr kat Króciec elastyczny STS 400 Nr kat Do went. przeciwwyb. STS 400 Ex Nr kat Przepustnica samoczynna RVS 400 Nr kat Przepustnica z siłownikiem RVM 400 Nr kat Podstawa do dachów płaskich, uchylna FDS 400 Nr kat i typu RD Podstawa do dachów falistych, profil 5 WDS 400 Nr kat Podstawa z tłumikiem, uchylna SSD 400 Nr kat Tłumik hałasu nasadowy HSDV 400 Nr kat tylko do RD.. Wymiary w mm Wentylator dachowy z wyrzutem poziomym, płaskiej budowy z szerokim kołpakiem przeciw deszczowym. Płyta podstawy (z dyszą wloto wą) i pozostałe części z ocyn kowanej blachy stalowej. Kołpak i kratka ochronna z aluminium. Płyta podstawy z kołkami gwinto wanymi do mocowania osprzętu od strony ssania. lowej, wyważony dynamicznie razem z silnikiem. Silnik z wirnikiem zewnętrznym, z łożyskami kulkowymi, w zamknię tej obudowie IP 44, z izolacją przeciwwilgociową. Bezobsługowy i bezzakłóceniowy. Za pomocą wbudowanych termo styków, które należy podłączyć do wyłącznika pełnej ochrony sil nika. Typy w wersji Ex z termicz ną ochroną silnika poprzez wbu dowane termorezystory, które na leży podłączyć do urządzenia wyzwalającego MSA. Dzięki temu jest także dopuszczona regulacja obrotów, przy czym nie wolno przekraczać minimalnego napię cia 115 V. Seryjna puszka zaciskowa (IP 55) pod kołpakiem. Wykonania prze ciwwybuchowe dostarczane są z przewodem zasilającym dł. ok. 80 cm. Puszki zaciskowe przeciwwybuchowe dostępne jako osprzęt (typ KK Ex, Nr kat. 6862). zgodnie DIN EN 294. Wszystkie typy, przy których w tabeli typów podano odpowiednie regulatory, mogą być regulowa ne (wersja 1~ także elektronicz nie). Dalsza możliwość to zasto sowanie wentylatorów o dwóch prędkościach obrotowych. Na charakterystykach podane jest ciśnienie akustyczne w db(a) w odległości 4 m. Ponad charakte rystykami podane są poziom ści mocy akustycznej. w kartonie. 276

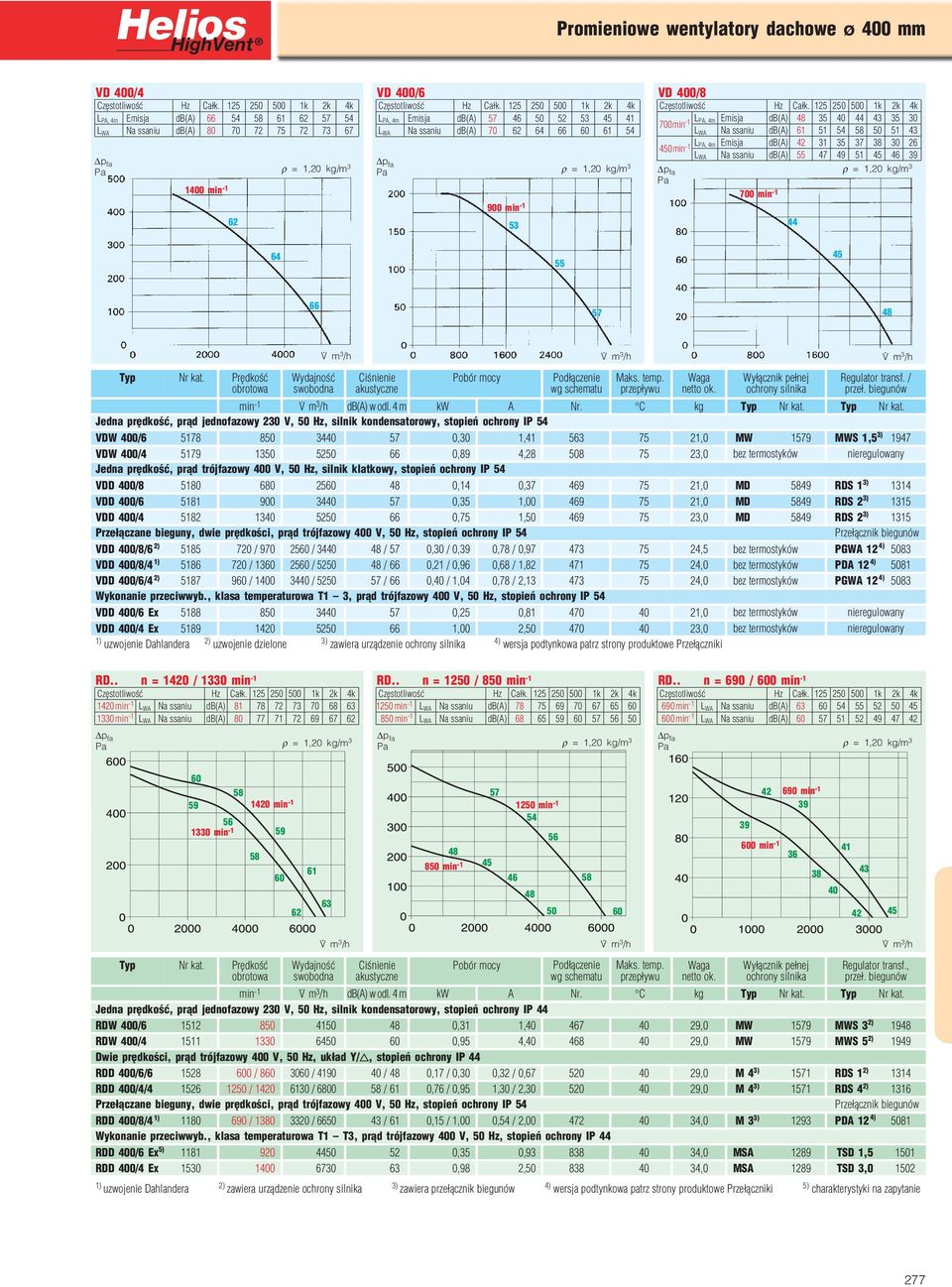

17 Promieniowe wentylatory dachowe ø 400 mm VD 400/4 LPA, 4m Emisja db(a) LWA Na ssaniu db(a) min 1 62 VD 400/6 LPA, 4m Emisja db(a) LWA Na ssaniu db(a) min 1 53 VD 400/8 700min 1 LPA, 4m Emisja db(a) LWA Na ssaniu db(a) min 1 LPA, 4m Emisja db(a) LWA Na ssaniu db(a) min Typ Nr kat. Prędkość Wydajność Ciśnienie Podłączenie Maks. temp. Waga Wyłącznik pełnej obrotowa swobodna akustyczne wg schematu przepływu netto ok. ochrony silnika min 1 db(a) w odl. 4 m kw A Nr. C kg Typ Nr kat. Jedna prędkość, prąd jednofazowy 230 V, 50 Hz, silnik kondensatorowy, stopień ochrony IP 54 Regulator transf. / przeł. biegunów VDW 400/ ,30 1, ,0 MW 1579 MWS 1,5 3) 1947 VDW 400/ ,89 4, ,0 bez termostyków nieregulowany Jedna prędkość, prąd trójfazowy 400 V, 50 Hz, silnik klatkowy, stopień ochrony IP 54 VDD 400/ ,14 0, ,0 MD 5849 RDS 1 3) 1314 VDD 400/ ,35 1, ,0 MD 5849 RDS 2 3) 1315 VDD 400/ ,75 1, ,0 MD 5849 RDS 2 3) 1315 Przełączane bieguny, dwie prędkości, prąd trójfazowy 400 V, 50 Hz, stopień ochrony IP 54 Przełącznik biegunów VDD 400/8/6 2) / / / 57 0,30 / 0,39 0,78 / 0, ,5 bez termostyków PGWA 12 4) 5083 VDD 400/8/4 1) / / / 66 0,21 / 0,96 0,68 / 1, ,0 bez termostyków PDA 12 4) 5081 VDD 400/6/4 2) / / / 66 0,40 / 1,04 0,78 / 2, ,0 bez termostyków PGWA 12 4) 5083 Wykonanie przeciwwyb., klasa temperaturowa T1 3, prąd trójfazowy 400 V, 50 Hz, stopień ochrony IP 54 VDD 400/6 Ex ,25 0, ,0 bez termostyków nieregulowany VDD 400/4 Ex ,00 2, ,0 bez termostyków nieregulowany 1) uzwojenie Dahlandera 2) uzwojenie dzielone 3) zawiera urządzenie ochrony silnika 4) wersja podtynkowa patrz strony produktowe Przełączniki Typ Nr kat. RD.. n = 1420 / 1330 min 1 RD.. n = 1250 / 850 min min 1 LWA Na ssaniu db(a) min 1 LWA Na ssaniu db(a) min 1 LWA Na ssaniu db(a) min 1 LWA Na ssaniu db(a) RD.. n = 690 / 600 min min 1 LWA Na ssaniu db(a) min 1 LWA Na ssaniu db(a) min min min min min min Typ Nr kat. Prędkość Wydajność Ciśnienie Podłączenie Maks. temp. Waga Wyłącznik pełnej obrotowa swobodna akustyczne wg schematu przepływu netto ok. ochrony silnika min 1 db(a) w odl. 4 m kw A Nr. C kg Typ Nr kat. Jedna prędkość, prąd jednofazowy 230 V, 50 Hz, silnik kondensatorowy, stopień ochrony IP 44 Regulator transf., przeł. biegunów Typ Nr kat. RDW 400/ ,31 1, ,0 MW 1579 MWS 3 2) 1948 RDW 400/ ,95 4, ,0 MW 1579 MWS 5 2) 1949 Dwie prędkości, prąd trójfazowy 400 V, 50 Hz, układ Y/, stopień ochrony IP 44 RDD 400/6/ / / / 48 0,17 / 0,30 0,32 / 0, ,0 M 4 3) 1571 RDS 1 2) 1314 RDD 400/4/ / / / 61 0,76 / 0,95 1,30 / 2, ,0 M 4 3) 1571 RDS 4 2) 1316 Przełączane bieguny, dwie prędkości, prąd trójfazowy 400 V, 50 Hz, stopień ochrony IP 54 Przełącznik biegunów RDD 400/8/4 1) / / / 61 0,15 / 1,00 0,54 / 2, ,0 M 3 3) 1293 PDA 12 4) 5081 Wykonanie przeciwwyb., klasa temperaturowa T1 T3, prąd trójfazowy 400 V, 50 Hz, stopień ochrony IP 44 RDD 400/6 Ex 5) ,35 0, ,0 MSA 1289 TSD 1, RDD 400/4 Ex ,98 2, ,0 MSA 1289 TSD 3, ) uzwojenie Dahlandera 2) zawiera urządzenie ochrony silnika 3) zawiera przełącznik biegunów 4) wersja podtynkowa patrz strony produktowe Przełączniki 5) charakterystyki na zapytanie 277

18 Promieniowe wentylatory dachowe ø 450 mm Wyrzut pionowy VD VD RD Wyrzut poziomy RD Wentylator dachowy z tworzywa sztucznego z wyrzutem piono wym, z silnikiem leżącym poza strumieniem powietrza. Zawiesze nie silnika ze stali nierdzewnej. Miska dolna i górna, kołpak ochronny silnika i płyta podsta wy z dyszą wlotową wykonane są z poliestru wzmacnianego włóknem szklanym. Płyta pod stawy z kołkami gwintowanymi do mocowania osprzętu od strony ssania. lowej, wyważony dynamicznie. Silnik IEC z własnym chłodze niem, zamknięta obudowa IP 54. Z izolacją przeciwwilgociową i łożyskami kulkowymi. Bezobsłu gowy i bezzakłóceniowy. Wszystkie typy regulowane (za wyjątkiem wielobiegowych) wy posażone są w termostyki. Aby zapewnić skuteczną ochronę silnika należy podłączyć je do urządzenia ochrony silnika (patrz tabela typów). Bez demontażu obudowy, do zewnętrznej puszki zaciskowej w stopniu ochrony IP 65. zgodnie z DIN EN 294. Wszystkie typy, przy których w tabeli typów podano odpowiednie regulatory, mogą być regulowane (wersja 1~ także elektronicznie). Dalsza możliwość to zastosowa nie wentylatorów o dwóch pręd kościach obrotowych. Na charakterystykach podane jest ciśnienie akustyczne w db(a) w odległości 4 m. Ponad charakte rystykami podane są poziom ści ciśnienia i mocy akustycznej. w kartonie. Wskazówki Strona Wskazówki projektowe 12 Opis techniczny 262 Tabela wyboru 264 Przegląd osprzętu 289 Regulator prędkości obrotowej i wyłączniki Osprzęt do typu VD Przeciwkołnierz FR 450 Nr kat Króciec elastyczny STS 450 Nr kat Do went. przeciwwyb. STS 450 Ex Nr kat Przepustnica samoczynna RVS 450 Nr kat Przepustnica z siłownikiem RVM 450 Nr kat Podstawa do dachów płaskich, uchylna FDS 450 Nr kat i typu RD Podstawa do dachów falistych, profil 5 WDS 450 Nr kat Podstawa z tłumikiem, uchylna SSD 450 Nr kat Tłumik hałasu nasadowy HSDV 450 Nr kat tylko do RD.. Wymiary w mm Wentylator dachowy z wyrzutem poziomym, płaskiej budowy z szerokim kołpakiem przeciw deszczowym. Płyta podstawy (z dyszą wloto wą), kołpak i pozostałe części z ocynkowanej blachy stalowej. Płyta podstawy z kołkami gwinto wanymi do mocowania osprzętu od strony ssania. lowej, wyważony dynamicznie razem z silnikiem. Silnik z wirnikiem zewnętrznym, z łożyskami kulkowymi, w zamknię tej obudowie IP 44, z izolacją przeciwwilgociową. Bezobsługowy i bezzakłóceniowy. Za pomocą wbudowanych termo styków, które należy podłączyć do wyłącznika pełnej ochrony sil nika. Typy w wersji Ex z termicz ną ochroną silnika poprzez wbu dowane termorezystory, które na leży podłączyć do urządzenia wyzwalającego MSA. Dzięki temu jest także dopuszczona regulacja obrotów, przy czym nie wolno przekraczać minimalnego napię cia 115 V. Seryjna puszka zaciskowa (IP 55) pod kołpakiem. Wykonania prze ciwwybuchowe dostarczane są z przewodem zasilającym dł. ok. 80 cm. Puszki zaciskowe przeciwwybuchowe dostępne jako osprzęt (typ KK Ex, Nr kat. 6862). zgodnie DIN EN 294. Wszystkie typy, przy których w tabeli typów podano odpowiednie regulatory, mogą być regulowa ne (wersja 1~ także elektronicz nie). Dalsza możliwość to zasto sowanie wentylatorów o dwóch prędkościach obrotowych. Na charakterystykach podane jest ciśnienie akustyczne w db(a) w odległości 4 m. Ponad charakte rystykami podane są poziom ści mocy akustycznej. w kartonie.

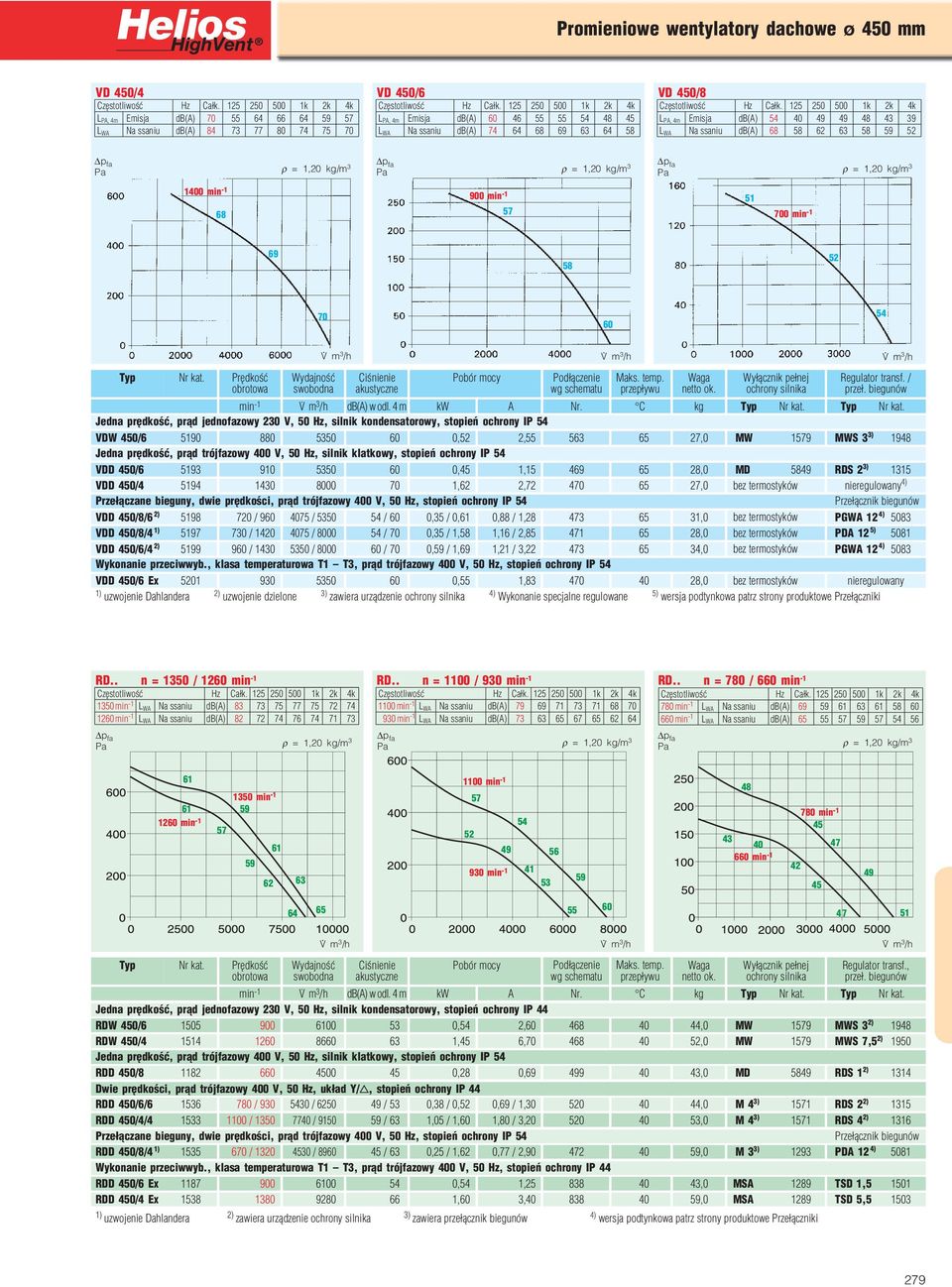

19 Promieniowe wentylatory dachowe ø 450 mm VD 450/4 LPA, 4m Emisja db(a) LWA Na ssaniu db(a) VD 450/6 LPA, 4m Emisja db(a) LWA Na ssaniu db(a) VD 450/8 LPA, 4m Emisja db(a) LWA Na ssaniu db(a) min min min Typ Nr kat. Prędkość Wydajność Ciśnienie Podłączenie Maks. temp. Waga Wyłącznik pełnej obrotowa swobodna akustyczne wg schematu przepływu netto ok. ochrony silnika min 1 db(a) w odl. 4 m kw A Nr. C kg Typ Nr kat. Jedna prędkość, prąd jednofazowy 230 V, 50 Hz, silnik kondensatorowy, stopień ochrony IP 54 Regulator transf. / przeł. biegunów VDW 450/ ,52 2, ,0 MW 1579 MWS 3 3) 1948 Jedna prędkość, prąd trójfazowy 400 V, 50 Hz, silnik klatkowy, stopień ochrony IP 54 VDD 450/ ,45 1, ,0 MD 5849 RDS 2 3) 1315 VDD 450/ ,62 2, ,0 bez termostyków nieregulowany 4) Przełączane bieguny, dwie prędkości, prąd trójfazowy 400 V, 50 Hz, stopień ochrony IP 54 Przełącznik biegunów VDD 450/8/6 2) / / / 60 0,35 / 0,61 0,88 / 1, ,0 bez termostyków PGWA 12 4) 5083 VDD 450/8/4 1) / / / 70 0,35 / 1,58 1,16 / 2, ,0 bez termostyków PDA 12 5) 5081 VDD 450/6/4 2) / / / 70 0,59 / 1,69 1,21 / 3, ,0 bez termostyków PGWA 12 4) 5083 Wykonanie przeciwwyb., klasa temperaturowa T1 T3, prąd trójfazowy 400 V, 50 Hz, stopień ochrony IP 54 VDD 450/6 Ex ,55 1, ,0 bez termostyków nieregulowany 1) uzwojenie Dahlandera 2) uzwojenie dzielone 3) zawiera urządzenie ochrony silnika 4) Wykonanie specjalne regulowane 5) wersja podtynkowa patrz strony produktowe Przełączniki Typ Nr kat. RD.. n = 1350 / 1260 min 1 RD.. n = 1100 / 930 min min 1 LWA Na ssaniu db(a) min 1 LWA Na ssaniu db(a) min 1 LWA Na ssaniu db(a) min 1 LWA Na ssaniu db(a) RD.. n = 780 / 660 min min 1 LWA Na ssaniu db(a) min 1 LWA Na ssaniu db(a) min min min min min min Typ Nr kat. Prędkość obrotowa Wydajność swobodna Ciśnienie akustyczne Podłączenie wg schematu Maks. temp. przepływu Waga netto ok. Wyłącznik pełnej ochrony silnika Regulator transf., przeł. biegunów min 1 db(a) w odl. 4 m kw A Nr. C kg Typ Nr kat. Typ Nr kat. Jedna prędkość, prąd jednofazowy 230 V, 50 Hz, silnik kondensatorowy, stopień ochrony IP 44 RDW 450/ ,54 2, ,0 MW 1579 MWS 3 2) 1948 RDW 450/ ,45 6, ,0 MW 1579 MWS 7,5 2) 1950 Jedna prędkość, prąd trójfazowy 400 V, 50 Hz, silnik klatkowy, stopień ochrony IP 54 RDD 450/ ,28 0, ,0 MD 5849 RDS 1 2) 1314 Dwie prędkości, prąd trójfazowy 400 V, 50 Hz, układ Y/, stopień ochrony IP 44 RDD 450/6/ / / / 53 0,38 / 0,52 0,69 / 1, ,0 M 4 3) 1571 RDS 2 2) 1315 RDD 450/4/ / / / 63 1,05 / 1,60 1,80 / 3, ,0 M 4 3) 1571 RDS 4 2) 1316 Przełączane bieguny, dwie prędkości, prąd trójfazowy 400 V, 50 Hz, stopień ochrony IP 54 Przełącznik biegunów RDD 450/8/4 1) / / / 63 0,25 / 1,62 0,77 / 2, ,0 M 3 3) 1293 PDA 12 4) 5081 Wykonanie przeciwwyb., klasa temperaturowa T1 T3, prąd trójfazowy 400 V, 50 Hz, stopień ochrony IP 44 RDD 450/6 Ex ,54 1, ,0 MSA 1289 TSD 1, RDD 450/4 Ex ,60 3, ,0 MSA 1289 TSD 5, ) uzwojenie Dahlandera 2) zawiera urządzenie ochrony silnika 3) zawiera przełącznik biegunów 4) wersja podtynkowa patrz strony produktowe Przełączniki 279

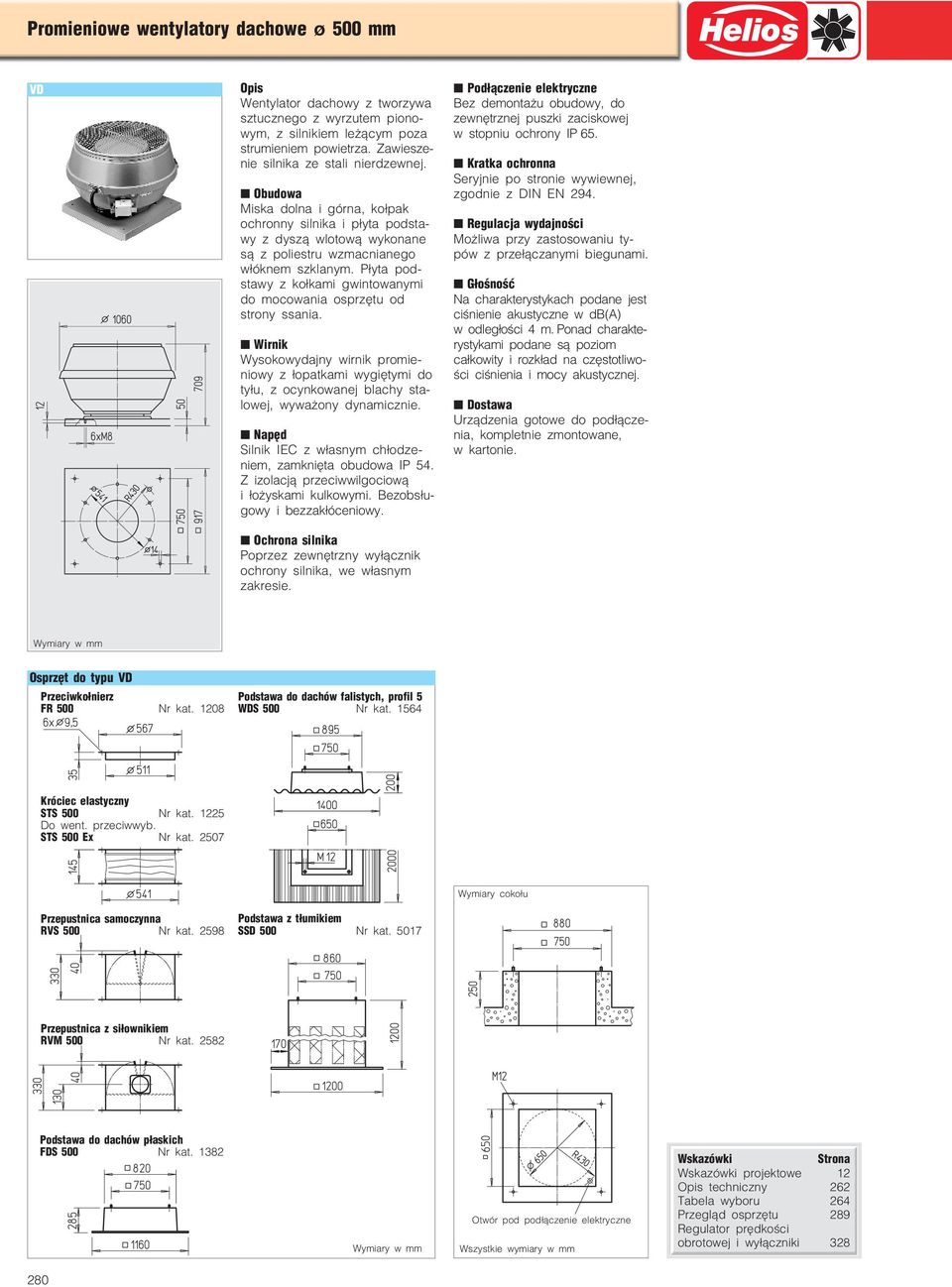

20 Promieniowe wentylatory dachowe ø 500 mm VD Opis Wentylator dachowy z tworzywa sztucznego z wyrzutem piono wym, z silnikiem leżącym poza strumieniem powietrza. Zawiesze nie silnika ze stali nierdzewnej. Miska dolna i górna, kołpak ochronny silnika i płyta podsta wy z dyszą wlotową wykonane są z poliestru wzmacnianego włóknem szklanym. Płyta pod stawy z kołkami gwintowanymi do mocowania osprzętu od strony ssania. lowej, wyważony dynamicznie. Silnik IEC z własnym chłodze niem, zamknięta obudowa IP 54. Z izolacją przeciwwilgociową i łożyskami kulkowymi. Bezobsłu gowy i bezzakłóceniowy. Bez demontażu obudowy, do zewnętrznej puszki zaciskowej w stopniu ochrony IP 65. zgodnie z DIN EN 294. Możliwa przy zastosowaniu ty pów z przełączanymi biegunami. Na charakterystykach podane jest ciśnienie akustyczne w db(a) w odległości 4 m. Ponad charakte rystykami podane są poziom ści ciśnienia i mocy akustycznej. w kartonie. Poprzez zewnętrzny wyłącznik ochrony silnika, we własnym zakresie. Osprzęt do typu VD Przeciwkołnierz FR 500 Nr kat Podstawa do dachów falistych, profil 5 WDS 500 Nr kat Króciec elastyczny STS 500 Nr kat Do went. przeciwwyb. STS 500 Ex Nr kat Wymiary cokołu Przepustnica samoczynna RVS 500 Nr kat Podstawa z tłumikiem SSD 500 Nr kat Przepustnica z siłownikiem RVM 500 Nr kat Podstawa do dachów płaskich FDS 500 Nr kat Otwór pod podłączenie elektryczne Wszystkie wymiary w mm Wskazówki Strona Wskazówki projektowe 12 Opis techniczny 262 Tabela wyboru 264 Przegląd osprzętu 289 Regulator prędkości obrotowej i wyłączniki
