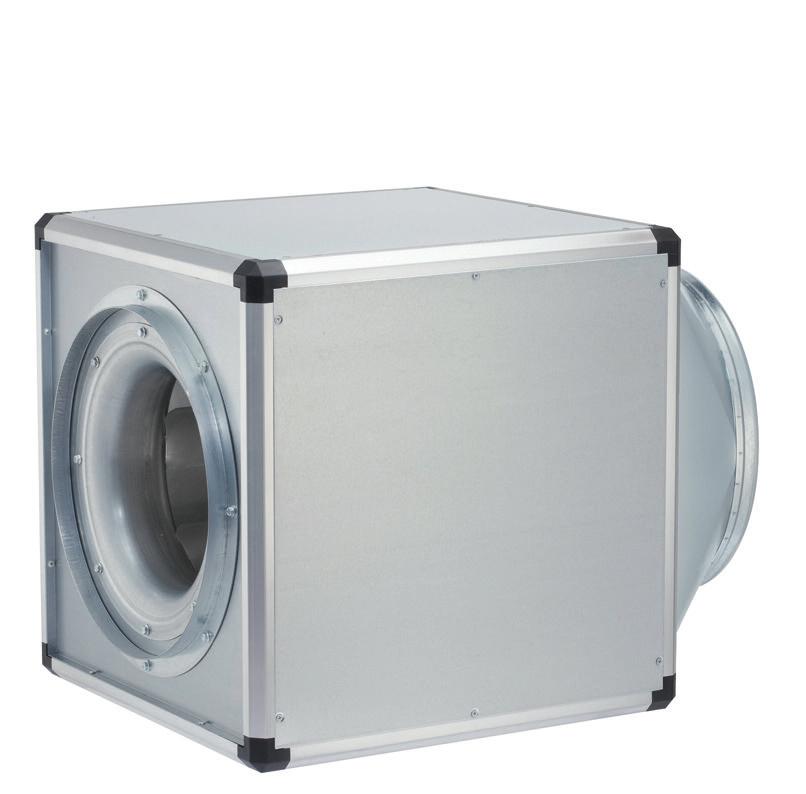

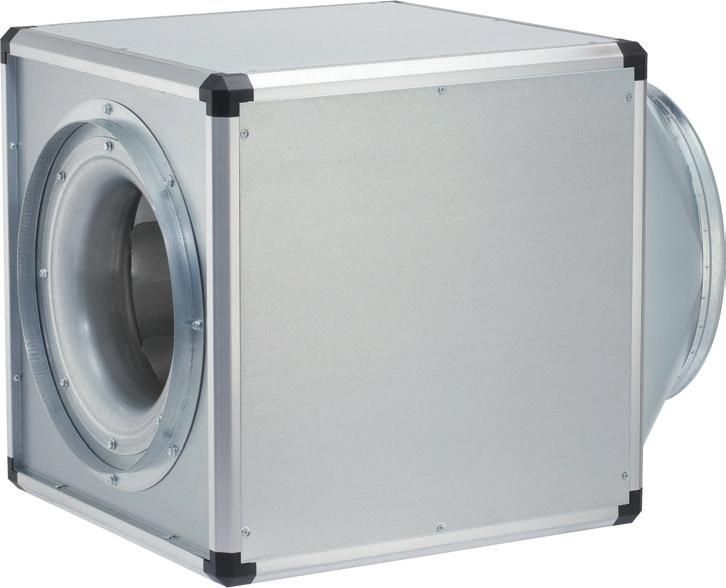

1 promieniowe GigaBox typu Box Wszechstronny z niespotykanym talentem: GigaBox firmy Helios Typy standardowe C Ø mm V = m³/h Typy energooszczędne EC Ø mm V = m³/h GIGBOX T120 DO MKS. 120 C Seria GigaBox to prawdziwie Ø mm. wielofunkcyjne wentylatory, V = m³/h oferujące niemal nieograniczoną elastyczność w różnych zastosowaniach. Zwarta konstrukcja ramowa oraz osprzęt ułatwiający montaż umożliwiają, poprzez łatwe przekładanie paneli mm obudowy, Ø elastyczne, a tym. V = m³/h samym optymalne dostosowanie do warunków panujących w miejscu instalacji. Pięć lub trzy (dla serii T120) możliwych kierunków u pozwala dowolnie wybierać położenie montażu i ustawienie. są idealne Ø 225 GigaBox 400 mm. do transportu średnich V = i dużych m³/h strumieni powietrza przy wysokich oporach we wszelkich instalacjach wentylacyjnych. Helios GigaBox są seryjnie wyposażone w: kształtkę kwadrat koło po stronie tłoczenia dla niskoø 160 wypływu, 400 mm stratnego. V = m³/h króćce elastyczne do eliminacji przenoszenia drgań i do łączenia z rurami o standardowych średnicach. Model GB T120 jest przeznaczony do transportu zanieczyszczonego, gorącego powietrza do temp. 120 C. Silnik znajduje się poza strumieniem powietrza. Termicznie izolowana przegroda pomiędzy silnikiem a wirnikiem. Łatwo dostępny zespół silnika z wirnikiem. GigaBox T120 nadaje się idealnie do stosowania w instalacjach wentylacyjnych procesu technologicznego lub w kuchniach przemysłowych, a więc tam, gdzie wywiewane powietrze ma wysoką temperaturę oraz dużą zawartość wilgoci lub pary

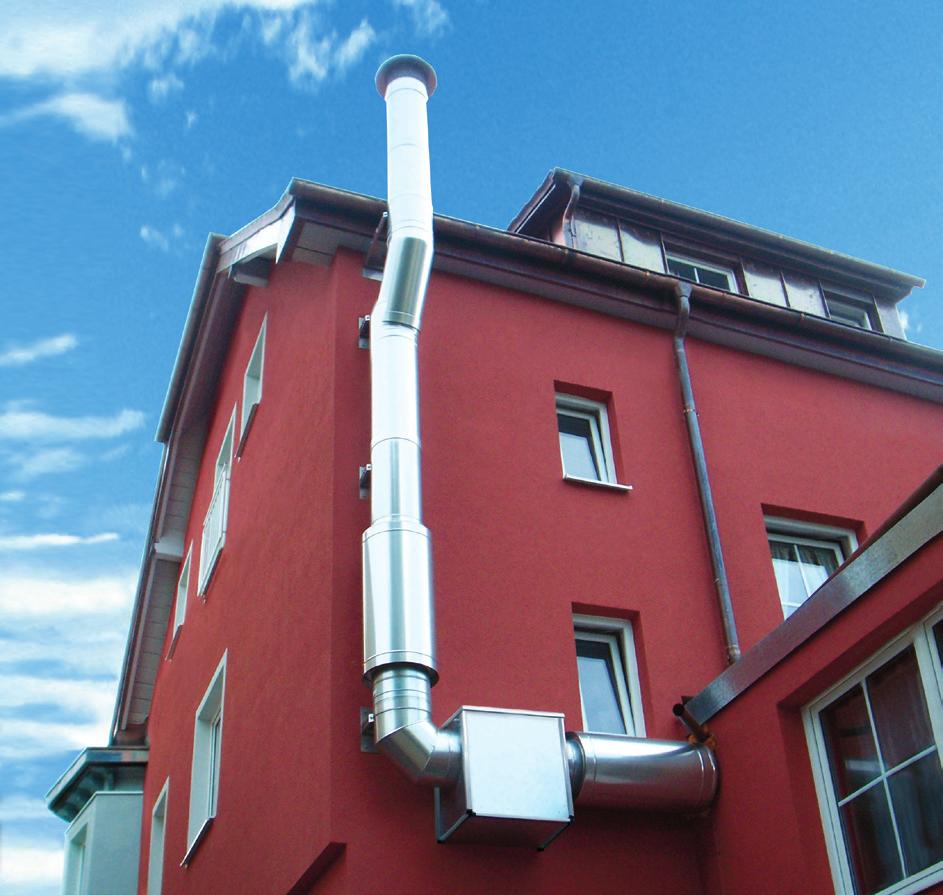

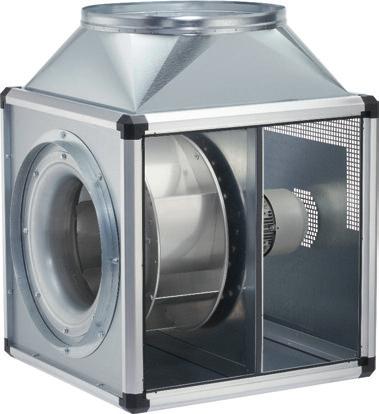

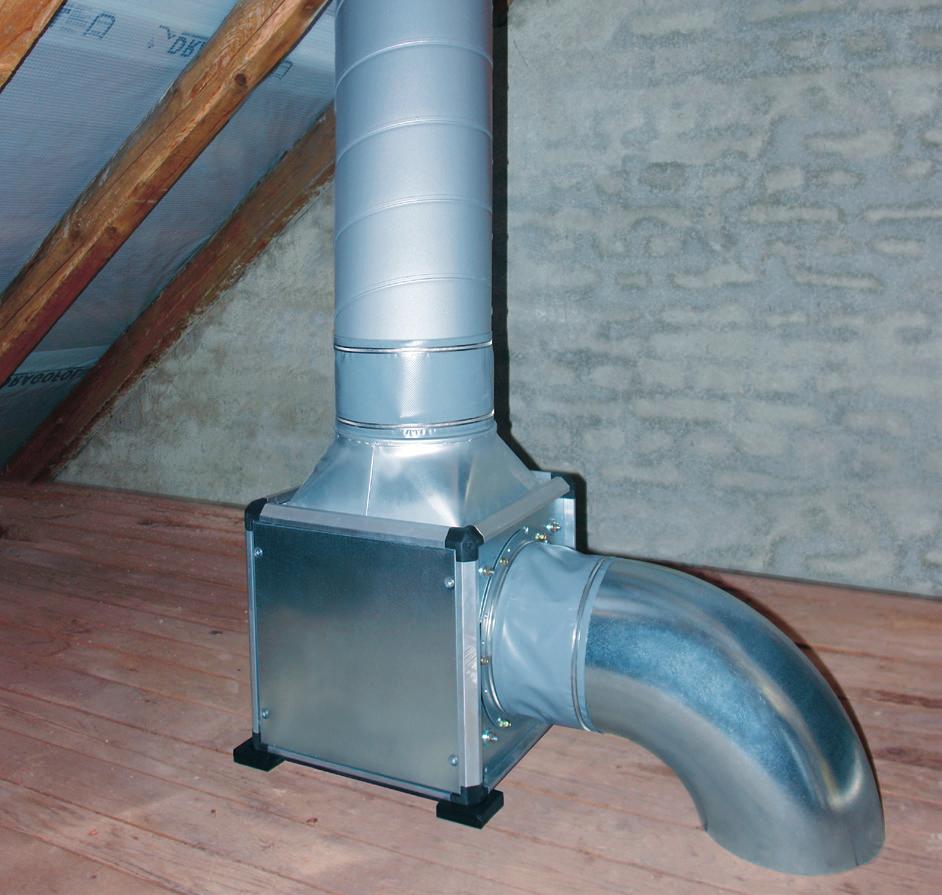

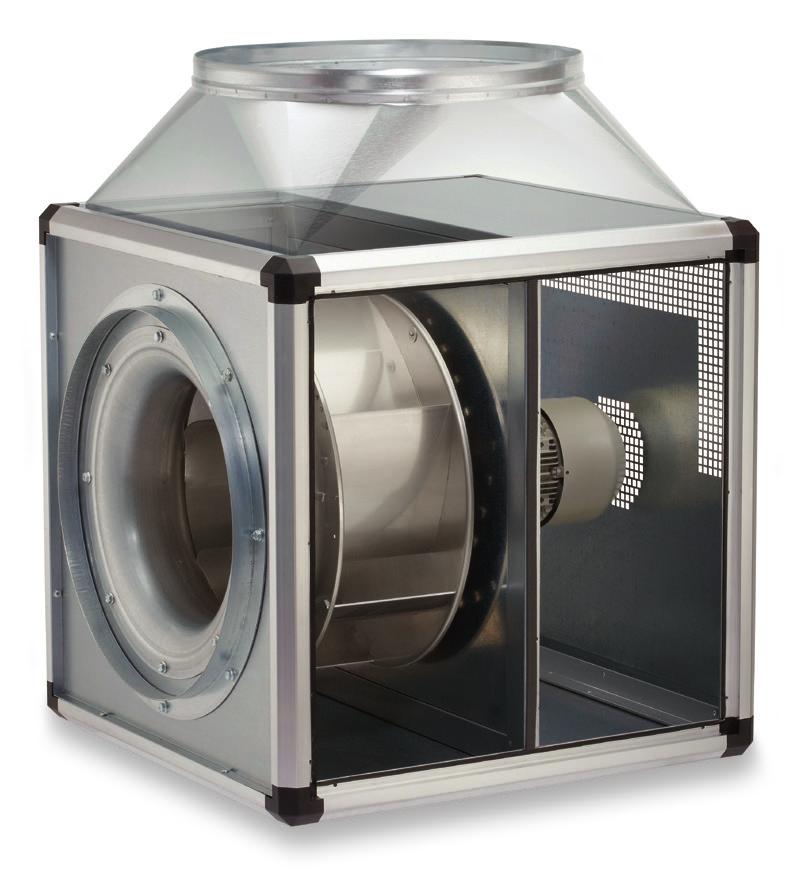

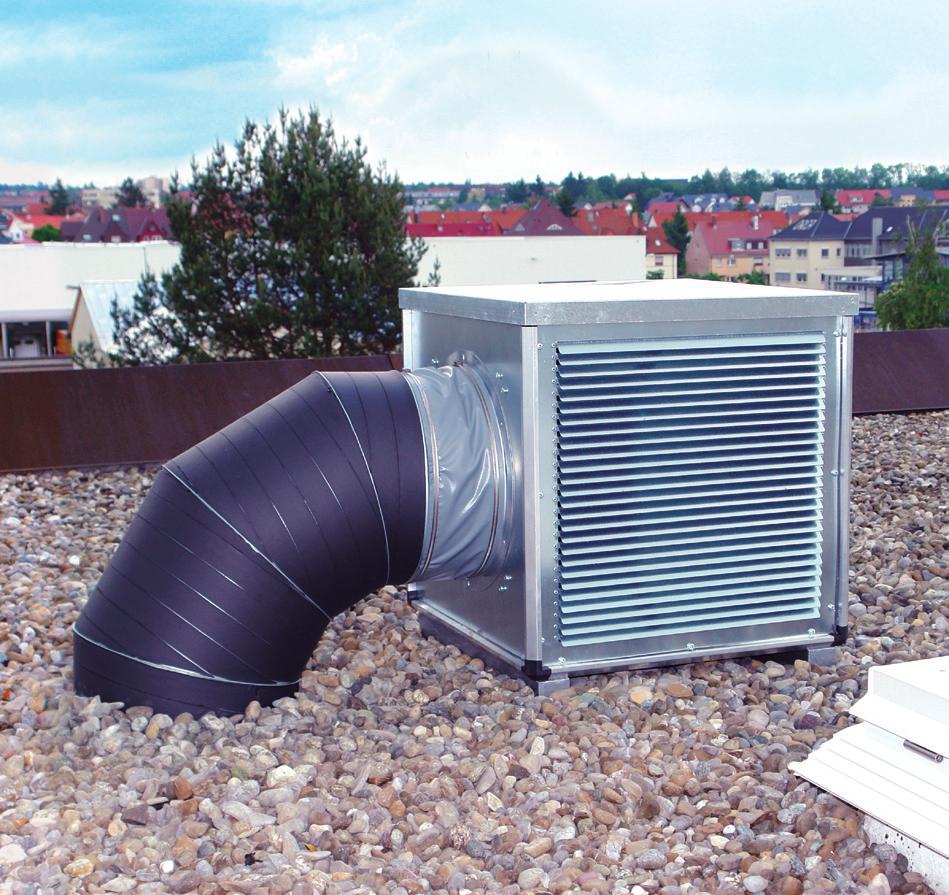

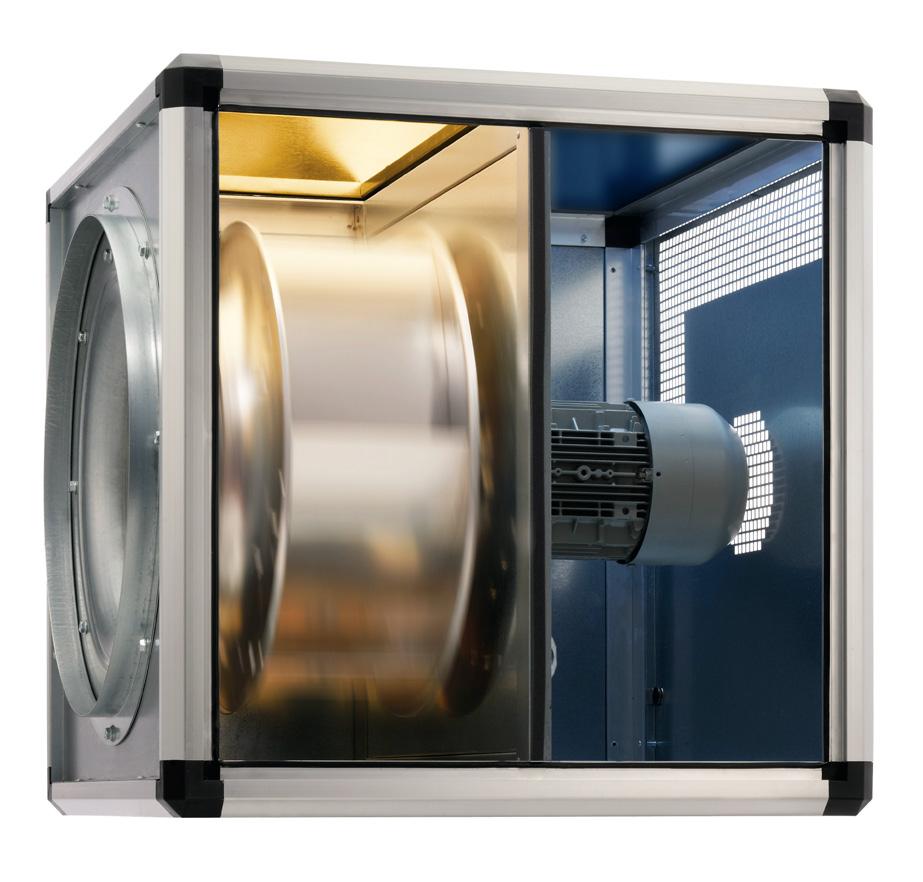

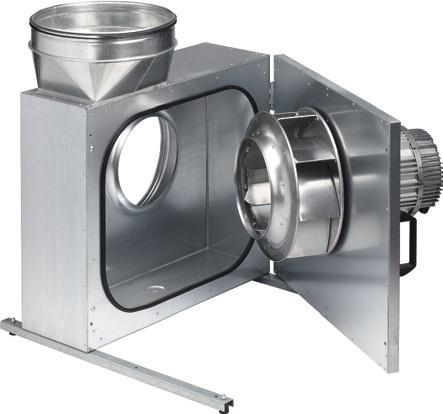

2 Gigabox Przykłady zastosowań Montaż zewnętrzny na konsoli ściennej (osprzęt) Montaż na dachu z daszkiem ochronnym i kratką ową (osprzęt) Montaż na poddaszu na wibroizolatorach SDD-U (osprzęt) W typie GB T120 silnik znajduje się poza strumieniem powietrza. Izolowana termicznie przegroda jest jednocześnie płytą nośną zespołu silnika z wirnikiem W GB T120 kształtka wylotowa może być zamontowana promieniowo (radialnie) na górze lub z boku (po obu stronach) GB T120 ma łatwo zdejmowaną pokrywę rewizyjną

3 promieniowe GigaBox Informacje o produkcie GigaBox i osprzęt Daszek ochronny GB-WSD (osprzęt) Konsola ścienna GB-WK (osprzęt) W standardzie: a.) dwa króćce elastyczne b.) kształtka wylotowa kwadrat na koło Wanna na skropliny GB-KW (osprzęt) Wibroizolatory SDD-U (osprzęt) Kratka owa GB-WSG (osprzęt) n Zastosowanie Wielofunkcyjne wentylatory promieniowe typu box o szerokim zakresie wydajności powietrza przy wysokich oporach są przeznaczone do instalacji wentylacyjnych każdego rodzaju. Kompaktowa konstrukcja ramowa i łatwe przekładanie paneli obudowy oraz osprzęt ułatwiający montaż, umożliwiają elastyczne, tym samym optymalne dopasowanie do warunków panujących w miejscu instalacji. GB T120 Typy GigaBox T120 mają zastosowanie do transportu zanieczyszczonego, wilgotnego i gorącego powietrza do maksymalnej temperatury 120 C, np. jako wentylatory wywiewne w kuchniach przemysłowych i różnego rodzaju procesach technologicznych. GB EC Do zastosowań energooszczędnych z najniższymi kosztami eksploatacji są dostępne typy GigaBox z napędem EC. n Obudowa Samonośna konstrukcja ramowa z zamkniętych profili aluminiowych. Dwuścienne panele boczne o grubości 20 mm z ocynkowanej blachy stalowej, izolowane wewnątrz termicznie i akustycznie niepalną wełną mineralną. Na wlocie powietrza króciec stalowy i dysza zapewniająca optymalny przepływ oraz króciec elastyczny do podłączenia rury. Po stronie wylotu kształtka (kwadrat na koło) w celu zapewnienia minimalnych oporów przepływu, jak również króciec elastyczny eliminujący przenoszenie drgań. Znajdujące się w zakresie dostawy dwa króćce elastyczne są dostosowane do maksymalnych, dopuszczalnych temperatur powietrza +70 C lub +120 C w przypadku typów GB.. T120. Łatwe przenoszenie i pozycjonowanie dzięki seryjnym hakom dźwigowym. W typie GB.. T120 silnik znajduje się poza strumieniem powietrza. Izolowana termicznie przegroda jest jednocześnie płytą nośną zespołu silnika z wirnikiem, w przypadku prac serwisowych można ją w całości wymontować bez konieczności demontażu komponentów instalacji. n egulacja wydajności GB i GB T120 Obroty wszystkich typów wentylatorów (z wyjątkiem GBD 630/4 T120, GBD 710/4 i GBD 710/4 T120) można regulować poprzez redukcję napięcia za pomocą 5-stop. regulatorów transformatorowych (osprzęt str. 265) lub regulatorów elektronicznych. Typy GB 3~ mogą być również regulowane dwustopniowo poprzez przełączanie układu Y/Δ, co jest tańszym rozwiązaniem zmiany wydajności (osprzęt DS 2 lub M4). Charakterystyki stopni wydajności zostały przedstawione na wykresach. Sterowanie za pomocą przetwornicy częstotliwości jest możliwe w przypadku typów 3~ po zamontowaniu filtrów sinusoidalnych (osprzęt) pomiędzy przetwornicą i silnikiem; typy GBD 630/4 T120, GBD 710/4 i GBD 710/4 T120 mogą być regulowane wyłącznie za pomocą przetwornicy częstotliwości. GB EC Obroty wszystkich typów EC można regulować bezstopniowo potencjometrem lub regulatorem elektronicznym różnicy ciśnień/ temperatury (osprzęt str. 264). Możliwa jest również regulacja 3-stopniowa przełącznikiem SU/ (osprzęt). Przykładowe charakterystyki stopni wydajności zostały przedstawione na wykresach. n Ustawienie, montaż GB i GB EC Pięć możliwych kierunków u kształtki wylotowej pozwala na elastyczny montaż urządzenia w dowolnym położeniu. Zdejmowane panele boczne umożliwiają dostęp serwisowy z każdej strony. GB T120 Ustawienie z odprowadzeniem kondensatu na dole. Elastyczność montażu dzięki trzem możliwym, promieniowym kierunkom u kształtki wylotowej. Pokrywa rewizyjna z uchwytami, łatwo zdejmowana do prac serwisowych i czyszczenia. Ułatwione pozycjonowanie dzięki fabrycznie zamontowanym hakom dźwigowym we wszystkich typach. Zminimalizowanie przenoszenia drgań na budynki przez zastosowanie wibroizolatorów (typ SDD-U, osprzęt). Eliminacja przenoszenia drgań na instalacje rurową przez zastosowanie seryjnych króćców elastycznych (w komplecie). n Wirnik Wysokowydajny wirnik promieniowy z napędem bezpośrednim z łopatkami wygiętymi do tyłu, wykonanymi z tworzywa sztucznego (typ 250 ze stali), osadzonymi na ocynkowanej, stalowej tarczy nośnej z piastą. Typy GB EC, GB od wielkości 500 oraz GB T120 mają wirniki aluminiowe. Energooszczędny z niską emisją hałasu. Wyważony dynamicznie razem z silnikiem według normy DIN ISO 1940 T.1 klasa jakości 6.3 lub 2.5. n Napęd GB i GB T120 Zgodny z IEC lub bezobsługowy silnik C z wirnikiem zewnętrznym, stopień ochrony IP 54 lub IP 44. Termiczne zabezpieczenie przed przeciążeniem poprzez termostyki wbudowane w uzwojenie. Do pracy ciągłej S1. Klasa izolacji F. Łożyska kulkowe zawierają odpowiedni zapas środka smarnego na cały okres żywotności. GB EC Energooszczędny, z regulacją obrotów silnik EC z wirnikiem zewnętrznym, stopień ochrony IP 54, o najwyższej sprawności. Bezobsługowy, bezzakłóceniowy, z łożyskami kulkowymi. n Podłączenie elektryczne GB i GB T120 Seryjna puszka zaciskowa, stopień ochrony IP 54. GB EC Seryjna puszka zaciskowa (IP 54) zamontowana na wyprowadzonym przewodzie. n Kierunek transportu powietrza Kierunek transportu powietrza jest niezmienny w przypadku wentylatorów promieniowych, jest jednak możliwy do ustalenia przez odpowiednie ustawienie wentylatora. Kierunek przepływu można również zmienić poprzez przełożenie kształtki wylotowej i paneli bocznych w zależności od warunków panujących na obiekcie. Właściwy kierunek obrotów silnika jest oznaczony strzałką na silniku i należy go sprawdzić podczas uruchomienia. n Niewłaściwy kierunek obrotów Praca z niewłaściwym kierunkiem obrotów przeciąża silnik C i prowadzi do zadziałania termostyków. Typowe zjawiska temu towarzyszące to między innymi niska wydajność, wibracje i zwiększony hałas. n Temperatura przepływu Maksymalne dopuszczalne temperatury przepływającego powietrza znajdują się w tabelach typów. n Temperatura otoczenia Od -40 C do +40 C. typu Box 237

4 promieniowe GigaBox Tabela wyboru Poniższa tabela ułatwia wybór wentylatora GigaBox na podstawie takich parametrów, jak podwyższenie ciśnienia statycznego Δp fa, hałas emitowany i hałas na ssaniu jako ciśnienie akustyczne w odległości 4 m (warunki pola swobodnego). Ciśnienie akust.emisja Ciśnienie akust. na ssaniu Wydajność Vm 3 /h w zależności od ciśnienia statycznego Typ GB EC LP db() LP db() ( Pfa) w w odl. 4 m w odl. 4 m GBW EC GBW EC GBW EC GBW EC GBW EC 400 B GBW EC GBD EC GBD EC GBD EC 500 B GBD EC GBD EC GBD EC GBD EC 710 B Ciśnienie akust.emisja Ciśnienie akust. na ssaniu Wydajność Vm 3 /h w zależności od ciśnienia statycznego Typ GB LP db() LP db() ( Pfa) w w odl. 4 m w odl. 4 m GBW 250/ GBW 315/ GBW 355/ GBD 355/4/ GBW 400/ GBD 400/4/ GBW 450/ GBD 450/4/ GBW 500/ GBD 500/4/ GBW 560/ GBD 560/4/ GBD 560/6/ GBD 630/4/ GBD 630/6/ GBD 710/ GBD 710/6/ Ciśnienie akust.emisja Ciśnienie akust. na ssaniu Wydajność Vm 3 /h w zależności od ciśnienia statycznego Type GB T120 LP db() LP db() ( Pfa) w w odl. 4 m w odl. 4 m GBW 355/4 T GBD 355/4/4 T GBW 400/4 T GBD 400/4/4 T GBW 450/4 T GBD 450/4/4 T GBW 500/4 T GBD 500/4/4 T GBD 560/4/4 T GBD 630/4 T GBD 710/4 T

5 promieniowe GigaBox ø 250 mm GB GBW 250/4 Wyrzut osiowy LW Emisja db() LW Na ssaniu db() LW Na tłoczeniu db() Wyrzut osiowy 230 V V 130 V V n Opis n Obudowa Samonośna konstrukcja ramowa z zamkniętych profili aluminiowych. Dwuścienne panele boczne o grubości 20 mm z ocynkowanej blachy stalowej, izolowane wewnątrz termicznie i akustycznie niepalną wełną mineralną. Na wlocie powietrza króciec stalowy i dysza zapewniająca optymalny przepływ oraz króciec elastyczny do podłączenia rury. Po stronie wylotu kształtka (kwadrat na koło) w celu zapewnienia minimalnych oporów przepływu, jak również króciec elastyczny eliminujący przenoszenie drgań. Łatwe pozycjonowanie dzięki seryjnym hakom dźwigowym. Wirnik Wysokowydajny, stalowy wirnik promieniowy z napędem bezpośrednim z łopatkami wygiętymi do tyłu. Energooszczędny z niską emisją hałasu. Wyważony dynamicznie razem z silnikiem według normy DIN ISO 1940 T.1 klasa jakości 6.3 lub 2.5. Napęd Bezobsługowy silnik z wirnikiem zewnętrznym, z regulacją obrotów, stopień ochrony IP 44, z łożyskami kulkowymi, bezzakłóceniowy. Podłączenie elektryczne Seryjna puszka zaciskowa (IP 54) na silniku. Ochrona silnika Wbudowane termostyki połączone szeregowo z uzwojeniem, samoczynne wyłączające i po wystarczającym ochłodzeniu włączające silnik. egulacja wydajności egulacja obrotów poprzez redukcję napięcia za pomocą 5-stop. regulatorów transformatorowych lub elektronicznych. Charakterystyki stopni wydajności zostały przedstawione na wykresach. Montaż Pięć możliwych kierunków u kształtki wylotowej pozwala na elastyczny montaż urządzenia w dowolnym położeniu. Do montażu na ścianie należy zastosować konsolę ścienną (osprzęt). Możliwa instalacja na zewnątrz z zastosowaniem daszka ochronnego i kratki owej (osprzęt). n Głośność Ponad charakterystykami podano wartości poziomu całkowitego i widma akustycznego dla: - mocy akustycznej emisji od obudowy, - mocy akustycznej na ssaniu, - mocy akustycznej na tłoczeniu. Ponadto na wykresie podano nad krzywą znamionową poziom mocy akustycznej na ssaniu. W tabeli typów podano dodatkowo hałas emitowany od obudowy jako poziom ciśnienia akustycznego w odległości 4 metrów (warunki pola swobodnego). n Osprzęt Wibroizolatory do ustawienia wewnątrz. 1 zestaw = 4 szt. SDD-U nr kat Konsola ścienna do montażu na ścianie. GB-WK 250 nr kat Kratka owa od strony wylotowej. GB-WSG 250 nr kat Daszek ochronny do instalacji na zewnątrz. GB-WSD 250 nr kat Wanna na skropliny z króćcem odpływowym do podłączenia rury/ węża GB-KW 250 nr kat n Dalszy osprzęt Strona egulatory obrotów 265 Typ Numer kat. Wydajność Prędkość Ciśnienie Pobór Pobór prądu Podłacz. Maksymalna temp. Ciężar maks. obrotowa akustyczne mocy przy nap. przy według przepływu przy netto emisja regulacji schematu nap. zna. regulacji ca. V m 3 /h min -1 db() w 4 m kw Nr. + C + C kg Prąd zmienny, 1~, 230 V, Hz, silnik kondensatorowy, IP 44 GBW 250/ ,11 0,44 0, ,0 Trans. regulator obrotów 5-stopniowy bez pełnej ochrony silnika Typ Nr kat. TSW 1,

6 promieniowe GigaBox ø 315 mm GB GBW 315/4 Wyrzut osiowy LW Emisja db() LW Na ssaniu db() LW Na tłoczeniu db() Wyrzut osiowy 230 V 170 V 130 V V typu Box n Opis n Obudowa Samonośna konstrukcja ramowa z zamkniętych profili aluminiowych. Dwuścienne panele boczne o grubości 20 mm z ocynkowanej blachy stalowej, izolowane wewnątrz termicznie i akustycznie niepalną wełną mineralną. Na wlocie powietrza króciec stalowy i dysza zapewniająca optymalny przepływ oraz króciec elastyczny do podłączenia rury. Po stronie wylotu kształtka (kwadrat na koło) w celu zapewnienia minimalnych oporów przepływu, jak również króciec elastyczny eliminujący przenoszenie drgań. Łatwe pozycjonowanie dzięki seryjnym hakom dźwigowym. Wirnik Wysokowydajny wirnik promieniowy z napędem bezpośrednim z wygiętymi do tyłu łopatkami z tworzywa sztucznego, osadzonymi na ocynkowanej, stalowej tarczy nośnej z piastą. Energooszczędny z niską emisją hałasu. Wyważony dynamicznie razem z silnikiem według normy DIN ISO 1940 T.1 klasa jakości 6.3 lub 2.5. Napęd Bezobsługowy silnik z wirnikiem zewnętrznym, z regulacją obrotów, stopień ochrony IP 44, z łożyskami kulkowymi, bezzakłóceniowy. Podłączenie elektryczne Seryjna puszka zaciskowa (IP 54) na silniku. Ochrona silnika Wbudowane termostyki połączone szeregowo z uzwojeniem, samoczynne wyłączające i po wystarczającym ochłodzeniu włączające silnik. egulacja wydajności egulacja obrotów poprzez redukcję napięcia za pomocą 5-stop. regulatorów transformatorowych lub elektronicznych. Charakterystyki stopni wydajności zostały przedstawione na wykresach. Montaż Pięć możliwych kierunków u kształtki wylotowej pozwala na elastyczny montaż urządzenia w dowolnym położeniu. Do montażu na ścianie należy zastosować konsolę ścienną (osprzęt). Możliwa instalacja na zewnątrz z zastosowaniem daszka ochronnego i kratki owej (osprzęt). n Głośność Ponad charakterystykami podano wartości poziomu całkowitego i widma akustycznego dla: - mocy akustycznej emisji od obudowy, - mocy akustycznej na ssaniu, - mocy akustycznej na tłoczeniu. Ponadto na wykresie podano nad krzywą znamionową poziom mocy akustycznej na ssaniu. W tabeli typów podano dodatkowo hałas emitowany od obudowy jako poziom ciśnienia akustycznego w odległości 4 metrów (warunki pola swobodnego). n Osprzęt Wibroizolatory do ustawienia wewnątrz. 1 zestaw = 4 szt. SDD-U nr kat Konsola ścienna do montażu na ścianie. GB-WK 315 nr kat Kratka owa od strony wylotowej. GB-WSG 315 nr kat Daszek ochronny do instalacji na zewnątrz. GB-WSD 315 nr kat Wanna na skropliny z króćcem odpływowym do podłączenia rury/ węża GB-KW 315 nr kat n Dalszy osprzęt Strona egulatory obrotów 265 Typ Numer kat. Wydajność Prędkość Ciśnienie Pobór Pobór prądu Podłacz. Maksymalna temp. Ciężar maks. obrotowa akustyczne mocy przy nap. przy według przepływu przy netto emisja regulacji schematu nap. zna. regulacji ca.. V m 3 /h min -1 db() w 4 m kw Nr. + C + C kg Prąd zmienny, 1~, 230 V, Hz, silnik kondensatorowy, IP 44 GBW 315/ ,123 0,55 0, ,0 Typ Trans. regulator obrotów 5-stopniowy bez pełnej ochrony silnika Nr kat. TSW 1,

7 promieniowe GigaBox ø 355 mm GB GB GB GBW T120250/4 Dowolna pozycja instalacji dzięki 5 możliwym kierunkom u. Przeznaczony do transportu Hz Cał. zanieczyszczonego, k wilgotnego 2k 4k i 8kgorą- cego powietrza LW do temp. db() 120 C Silnik 45 poza 40 strumieniem powietrza. 19 LW db() LW db() Wyrzut osiowy 230 V V 130 V V 59 Wyrzut Wyrzut osiowy osiowy Wyrzut radial radialny, wolny widok od dołu odpływ kondensatu wody opadowej Wymiary w mm n Charakterystyczne własności serii GB T120 Przeznaczony do transportu zanieczyszczonego, gorącego powietrza do maks. 120 C. Silnik znajduje się poza strumieniem powietrza. Przegroda między silnikiem i wirnikiem z ocynkowanej blachy stalowej, izolowana termicznie wykładziną z niepalnej wełny mineralnej o grubości 20 mm. Kompletny zespół silnik-wirnik, który można wymontować bez konieczności demontażu komponentów instalacji. Pokrywa rewizyjna z uchwytami, łatwo zdejmowana do czyszczenia i prac serwisowych. Wanna na skropliny w odpływem kondensatu w dostawie. Przygotowany otwór do odpływu wody opadowej (osprzęt) przy montażu na zewnątrz. Montaż GB T120 Ustawienie z odprowadzeniem kondensatu na dole. Elastyczność montażu dzięki trzem możliwym, promieniowym kierunkom u kształtki wylotowej. Możliwa instalacja na zewnątrz z zastosowaniem daszka ochronnego i kratki owej (osprzęt). n Cechy szczególne Montaż serii GB Pięć możliwych kierunków u kształtki wylotowej pozwala na elastyczny montaż urządzenia w dowolnym położeniu. Do montażu na ścianie należy zastosować konsolę ścienną (osprzęt). Możliwa instalacja na zewnątrz z zastosowaniem daszka ochronnego i kratki owej (osprzęt). n Opis dla obu serii Obudowa Samonośna konstrukcja ramowa z zamkniętych profili aluminiowych. Dwuścienne panele boczne o grubości 20 mm z ocynkowanej blachy stalowej, izolowane wewnątrz termicznie i akustycznie niepalną wełną mineralną. Na wlocie powietrza króciec stalowy i dysza zapewniająca optymalny przepływ oraz króciec elastyczny (odpowiedni dla maks. temperatury przepływającego powietrza) do podłączenia rury. Po stronie wylotu kształtka (kwadrat na koło) w celu zapewnienia minimalnych oporów przepływu, jak również króciec elastyczny eliminujący przenoszenie drgań. Łatwe pozycjonowanie dzięki seryjnym hakom dźwigowym. Wirnik Wysokowydajny wirnik promieniowy z napędem bezpośrednim z wygiętymi do tyłu łopatkami z tworzywa sztucznego, osadzonymi na ocynkowanej, stalowej tarczy nośnej z piastą (typy GB T120 mają wirniki aluminiowe). Energooszczędny z niską emisją hałasu. Wyważony dynamicznie razem z silnikiem według normy DIN ISO 1940 T.1 klasa jakości 6.3 lub 2.5. Napęd Bezobsługowy silnik z wirnikiem zewnętrznym, z regulacją obrotów lub silnik normatywny IEC, stopień Typ Numer kat. V m 3 /h min -1 db() w 4 m kw Nr. + C + C kg Typ Nr kat. Typ Nr kat. Typ Nr kat. Prąd zmienny, 1~, 230 V, 50 Hz, silnik kondensatorowy, IP 54 GBW 355/ ,29 1,47 1, ,0 MWS 3, TSW 3, MW 1) 1579 Dwubiegowy, silnik C, 3~, 400 V, 50 Hz, układ Y/Δ, IP 54 GBD 355/4/ / / ,25/0,34 0,41/0,75 0, ,0 DS TSD 1, MD 5849 Typ Numer kat. Prąd zmienny, 1~, 230 V, 50 Hz, silnik kondensatorowy, IP 54 GBW 355/4 T ,32 1,55 1, ,0 MWS TSW 3, MW 1) 1579 V m 3 /h min -1 db() w 4 m kw Nr. + C + C kg Typ Nr kat. Dwubiegowy, silnik C, 3~, 400 V, 50 Hz, układ Y/Δ, IP 54 GBD 355/4/4 T / / ,22/0,33 0,40/0,75 0, ,0 DS TSD 0, MD 5849 GBW 250/ ,11 0,44 0, ,0 TSW 1, ) z przełącznikiem Wydajność maks. Prędkość obrotowa Ciśnienie akustyczne emisja Pobór mocy przy nap. Pobór prądu przy regulacji Podłacz. według schematu Maksymalna temp. przepływu przy nap. zna. regulacji Ciężar netto ca. egulator obrotów 5-stopniowy z pełną ochroną bez pełnej ochrony silnika silnika Urządz. ochrony silnika do podłącz. wbudow. termostyku

8 promieniowe GigaBox ø 355 mm GBW 355/4 GBD 355/4/4 LW Emisja db() LW Na ssaniu db() LW Na tłoczeniu db() Wyrzut osiowy 230 V V 130 V V LW Emisja db() LW Na ssaniu db() LW Na tłoczeniu db() Wyrzut osiowy 400 V 2 Z lewej Y 400 V GBW 355/4 T120 LW Emisja db() LW Na ssaniu db() LW Na tłoczeniu db() V V 130 V 100 V GBD 355/4/4 T120 LW Emisja db() LW Na ssaniu db() LW Na tłoczeniu db() V Z lewej 2 69 Y 400 V typu Box ochrony IP 54, z łożyskami kulkowymi, bezzakłóceniowy. Podłączenie elektryczne Seryjna puszka zaciskowa (IP 54) na silniku, w GB T120 na płycie nośnej silnika. Ochrona silnika Przy pomocy wyprowadzonych na listwę zaciskową termostyków, które należy podłączyć do urządzenia pełnej ochrony silnika. egulacja wydajności Obroty wszystkich typów można regulować poprzez redukcję napięcia za pomocą 5-stopniowych regulatorów transformatorowych lub regulatorów elektronicznych. Typy 3~ mogą być również regulowane dwustopniowo przełącznikiem Y/Δ lub przez urządzenie pełnej ochrony silnika M4. Charakterystyki stopni wydajności zostały przedstawione na wykresach. n Głośność Ponad charakterystykami podano wartości poziomu całkowitego i widma akustycznego dla: - mocy akustycznej emisji od obudowy, - mocy akustycznej na ssaniu, - mocy akustycznej na tłoczeniu. Ponadto na wykresie podano nad krzywą znamionową poziom mocy akustycznej na ssaniu. W tabeli typów podano dodatkowo hałas emitowany od obudowy jako poziom ciśnienia akustycznego w odległości 4 metrów (warunki pola swobodnego). n Osprzęt dla obu serii Wibroizolatory do ustawienia wewnątrz. 1 zestaw = 4 szt. SDD-U nr kat Konsola ścienna do montażu na ścianie. GB-WK 355 nr kat Kratka owa od strony wylotowej. GB-WSG 355 nr kat Daszek ochronny do instalacji na zewnątrz. GB-WSD 355 nr kat Przełącznik obrotów i włącznik dla dwubiegowych wentylatorów trójfazowych w układzie Y/Δ Typ DS 2 2) nr kat ) wymagany wyłącznik ochrony silnika: typ MD, nr 5849 n Specjalny osprzęt dla serii GB Wanna na skropliny z króćcem odpływowym do podłączenia rury/ węża GB-KW 355 nr kat (Wyposażenie seryjne GB T120 stanowi wanna na skropliny z odpływem kondensatu). dla typu GB T120 Odpływ wody opadowej przy montażu na zewnątrz (przewidziany otwór w dnie obudowy). GB- nr kat n Dalszy osprzęt Strona egulatory obrotów

9 promieniowe GigaBox ø 400 mm GB Dowolna pozycja instalacji dzięki 5 możliwym kierunkom u. GB T120 Przeznaczony do transportu zanieczyszczonego, wilgotnego i gorącego powietrza do temp. 120 C. Silnik poza strumieniem powietrza. Wyrzut osiowy widok od dołu odpływ kondensatu wody opadowej n Charakterystyczne własności serii GB T120 Przeznaczony do transportu zanieczyszczonego, gorącego powietrza do maks. 120 C. Silnik znajduje się poza strumieniem powietrza. Przegroda między silnikiem i wirnikiem z ocynkowanej blachy stalowej, izolowana termicznie wykładziną z niepalnej wełny mineralnej o grubości 20 mm. Kompletny zespół silnik-wirnik, który można wymontować bez konieczności demontażu komponentów instalacji. Pokrywa rewizyjna z uchwytami, łatwo zdejmowana do czyszczenia i prac serwisowych. Wanna na skropliny w odpływem kondensatu w dostawie. Przygotowany otwór do odpływu wody opadowej (osprzęt) przy montażu na zewnątrz. Montaż GB T120 Ustawienie z odprowadzeniem kondensatu na dole. Elastyczność montażu dzięki trzem możliwym, promieniowym kierunkom u kształtki wylotowej. Możliwa instalacja na zewnątrz z zastosowaniem daszka ochronnego i kratki owej (osprzęt). n Cechy szczególne Montaż serii GB Pięć możliwych kierunków u kształtki wylotowej pozwala na elastyczny montaż urządzenia w dowolnym położeniu. Do montażu na ścianie należy zastosować konsolę ścienną (osprzęt). Możliwa instalacja na zewnątrz z zastosowaniem daszka ochronnego i kratki owej (osprzęt). n Opis dla obu serii Obudowa Samonośna konstrukcja ramowa z zamkniętych profili aluminiowych. Dwuścienne panele boczne o grubości 20 mm z ocynkowanej blachy stalowej, izolowane wewnątrz termicznie i akustycznie niepalną wełną mineralną. Na wlocie powietrza króciec stalowy i dysza zapewniająca optymalny przepływ oraz króciec elastyczny (odpowiedni dla maks. temperatury przepływającego powietrza) do podłączenia rury. Po stronie wylotu kształtka (kwadrat na koło) w celu zapewnienia minimalnych oporów przepływu, jak również króciec elastyczny eliminujący przenoszenie drgań. Łatwe pozycjonowanie dzięki seryjnym hakom dźwigowym. Wirnik Wysokowydajny wirnik promieniowy z napędem bezpośrednim z wygiętymi do tyłu łopatkami z tworzywa sztucznego, osadzonymi na ocynkowanej, stalowej tarczy nośnej z piastą (typy GB T120 mają wirniki aluminiowe). Energooszczędny z niską emisją hałasu. Wyważony dynamicznie razem z silnikiem według normy DIN ISO 1940 T.1 klasa jakości 6.3 lub 2.5. Napęd Bezobsługowy silnik z wirnikiem zewnętrznym, z regulacją obrotów lub silnik normatywny IEC, stopień Typ GBW 400/4 T ,54 2,50 2, ,0 MWS TSW 3, MW 1) 1579 Dwubiegowy, silnik C, 3~, 400 V, 50 Hz, układ Y/Δ, IP 54 GBD 400/4/4 T / / ,29/0,48 0,50/1,10 1, ,0 DS TSD 1, MD ) z przełącznikiem 252 Numer kat. Wydajność maks. Prędkość obrotowa Ciśnienie akustyczne emisja Pobór mocy przy nap. Pobór prądu przy regulacji Podłacz. według schematu Maksymalna temp. przepływu przy nap. zna. regulacji. V m 3 /h min -1 db() w 4 m kw Nr. + C + C kg Prąd zmienny, 1~, 230 V, 50 Hz, silnik kondensatorowy, IP 54 egulator obrotów 5-stopniowy z pełną ochroną bez pełnej ochrony silnika silnika Urządz. ochrony silnika do podłącz. wbudow. termostyku Typ Nr kat. Typ Nr kat. Typ Nr kat. GBW 400/ ,53 2,40 2, ,0 MWS TSW 5, MW 1) 1579 Dwubiegowy, silnik C, 3~, 400 V, 50 Hz, układ Y/Δ, IP 54 GBD 400/4/ / / ,38/0,49 0,61/1,05 1, ,0 DS TSD 1, MD 5849 Prąd zmienny, 1~, 230 V, 50 Hz, silnik kondensatorowy, IP 54 Ciężar netto ca.

10 promieniowe GigaBox ø 400 mm GBW 400/4 GBD 400/4/ LW Emisja db() LW Na ssaniu db() LW Na tłoczeniu db() Wyrzut osiowy 230 V V Z prawej 130 V V 71 LW Emisja db() LW Na ssaniu db() LW Na tłoczeniu db() Wyrzut osiowy 400 V Y 400 V GBW 400/4 T120 LW Emisja db() LW Na ssaniu db() LW Na tłoczeniu db() V Z prawej 170 V 130 V V GBD 400/4/4 T120 LW Emisja db() p LW db() fa Na ssaniu LW Na tłoczeniu db() V 71 2 Y 400 V typu Box ochrony IP 54, z łożyskami kulkowymi, bezzakłóceniowy. Podłączenie elektryczne Seryjna puszka zaciskowa (IP 54) na silniku, w GB T120 na płycie nośnej silnika. Ochrona silnika Przy pomocy wyprowadzonych na listwę zaciskową termostyków, które należy podłączyć do urządzenia pełnej ochrony silnika. egulacja wydajności Obroty wszystkich typów można regulować poprzez redukcję napięcia za pomocą 5-stopniowych regulatorów transformatorowych lub regulatorów elektronicznych. Typy 3~ mogą być również regulowane dwustopniowo przełącznikiem Y/Δ lub przez urządzenie pełnej ochrony silnika M4. Charakterystyki stopni wydajności zostały przedstawione na wykresach. n Głośność Ponad charakterystykami podano wartości poziomu całkowitego i widma akustycznego dla: - mocy akustycznej emisji od obudowy, - mocy akustycznej na ssaniu, - mocy akustycznej na tłoczeniu. Ponadto na wykresie podano nad krzywą znamionową poziom mocy akustycznej na ssaniu. W tabeli typów podano dodatkowo hałas emitowany od obudowy jako poziom ciśnienia akustycznego w odległości 4 metrów (warunki pola swobodnego). n Osprzęt dla obu serii Wibroizolatory do ustawienia wewnątrz. 1 zestaw = 4 szt. SDD-U nr kat Konsola ścienna do montażu na ścianie. GB-WK 400 nr kat Kratka owa od strony wylotowej. GB-WSG 400 nr kat Daszek ochronny do instalacji na zewnątrz. GB-WSD 400 nr kat Przełącznik obrotów i włącznik dla dwubiegowych wentylatorów trójfazowych w układzie Y/Δ Typ DS 2 2) nr kat ) wymagany wyłącznik ochrony silnika: typ MD, nr 5849 n Specjalny osprzęt dla serii GB Wanna na skropliny z króćcem odpływowym do podłączenia rury/ węża GB-KW 400 nr kat (Wyposażenie seryjne GB T120 stanowi wanna na skropliny z odpływem kondensatu). dla typu GB T120 Odpływ wody opadowej dla instalacji zewnętrznej (przewidziany otwór w dnie obudowy). GB- nr kat n Dalszy osprzęt Strona egulatory obrotów

11 promieniowe GigaBox ø 450 mm GB Dowolna pozycja instalacji dzięki 5 możliwym kierunkom u. GB T120 Przeznaczony do transportu zanieczyszczonego, wilgotnego i gorącego powietrza do temp. 120 C. Silnik poza strumieniem powietrza. Wyrzut osiowy widok od dołu odpływ kondensatu wody opadowej n Charakterystyczne własności serii GB T120 Przeznaczony do transportu zanieczyszczonego, gorącego powietrza do maks. 120 C. Silnik znajduje się poza strumieniem powietrza. Przegroda między silnikiem i wirnikiem z ocynkowanej blachy stalowej, izolowana termicznie wykładziną z niepalnej wełny mineralnej o grubości 20 mm. Kompletny zespół silnik-wirnik, który można wymontować bez konieczności demontażu komponentów instalacji. Pokrywa rewizyjna z uchwytami, łatwo zdejmowana do czyszczenia i prac serwisowych. Wanna na skropliny w odpływem kondensatu w dostawie. Przygotowany otwór do odpływu wody opadowej (osprzęt) przy montażu na zewnątrz. Montaż GB T120 Ustawienie z odprowadzeniem kondensatu na dole. Elastyczność montażu dzięki trzem możliwym, promieniowym kierunkom u kształtki wylotowej. Możliwa instalacja na zewnątrz z zastosowaniem daszka ochronnego i kratki owej (osprzęt). n Cechy szczególne Montaż serii GB Pięć możliwych kierunków u kształtki wylotowej pozwala na elastyczny montaż urządzenia w dowolnym położeniu. Do montażu na ścianie należy zastosować konsolę ścienną (osprzęt). Możliwa instalacja na zewnątrz z zastosowaniem daszka ochronnego i kratki owej (osprzęt). n Opis dla obu serii Obudowa Samonośna konstrukcja ramowa z zamkniętych profili aluminiowych. Dwuścienne panele boczne o grubości 20 mm z ocynkowanej blachy stalowej, izolowane wewnątrz termicznie i akustycznie niepalną wełną mineralną. Na wlocie powietrza króciec stalowy i dysza zapewniająca optymalny przepływ oraz króciec elastyczny (odpowiedni dla maks. temperatury przepływającego powietrza) do podłączenia rury. Po stronie wylotu kształtka (kwadrat na koło) w celu zapewnienia minimalnych oporów przepływu, jak również króciec elastyczny eliminujący przenoszenie drgań. Łatwe pozycjonowanie dzięki seryjnym hakom dźwigowym. Wirnik Wysokowydajny wirnik promieniowy z napędem bezpośrednim z wygiętymi do tyłu łopatkami z tworzywa sztucznego, osadzonymi na ocynkowanej, stalowej tarczy nośnej z piastą (typy GB T120 mają wirniki aluminiowe). Energooszczędny z niską emisją hałasu. Wyważony dynamicznie razem z silnikiem według normy DIN ISO 1940 T.1 klasa jakości 6.3 lub 2.5. Napęd Bezobsługowy silnik z wirnikiem zewnętrznym, z regulacją obrotów lub silnik normatywny IEC, stopień Typ Prąd zmienny, 1~, 230 V, 50 Hz, silnik kondensatorowy, IP 54 GBW 450/4 T ,00 4,60 5, ,0 MWS 7, TSW 7, MW 1) 1579 Dwubiegowy, silnik C, 3~, 400 V, 50 Hz, układ Y/Δ, IP 54 GBD 450/4/4 T / / ,65/0,90 1,10/1,60 1, ,0 DS TSD 3, MD Numer kat. Wydajność maks. Prędkość obrotowa Ciśnienie akustyczne emisja Pobór mocy przy nap. Pobór prądu przy regulacji Podłacz. według schematu Maksymalna temp. przepływu przy nap. zna. regulacji egulator obrotów 5-stopniowy z pełną ochroną bez pełnej ochrony silnika silnika Urządz. ochrony silnika do podłącz. wbudow. termostyku V m 3 /h min -1 db() w 4 m kw Nr. + C + C kg Typ Nr kat. Typ Nr kat. Typ Nr kat. Prąd zmienny, 1~, 230 V, 50 Hz, silnik kondensatorowy, IP 54 GBW 450/ ,66 2,90 4, ,0 MWS TSW 5, MW 1) 1579 Dwubiegowy, silnik C, 3~, 400 V, 50 Hz, układ Y/Δ, IP 54 GBD 450/4/ / / ,36/0,67 0,67/1,33 1, ,0 DS TSD 1, MD ) z przełącznikiem Ciężar netto ca.

12 promieniowe GigaBox ø 450 mm GBW 450/4 GBD 450/4/4 LW Emisja db() LW Na ssaniu db() LW Na tłoczeniu db() Wyrzut osiowy 230 V 170 V V 100 V LW Emisja db() LW Na ssaniu db() LW Na tłoczeniu db() Wyrzut osiowy 400 V 74 2 Y 400 V GBW 450/4 T120 LW Emisja db() LW Na ssaniu db() LW Na tłoczeniu db() V 170 V 130 V V 77 GBD 450/4/4 T120 LW Emisja db() LW Na ssaniu db() LW Na tłoczeniu db() V 2 Y 400 V typu Box ochrony IP 54, z łożyskami kulkowymi, bezzakłóceniowy. Podłączenie elektryczne Seryjna puszka zaciskowa (IP 54) na silniku, w GB T120 na płycie nośnej silnika. Ochrona silnika Przy pomocy wyprowadzonych na listwę zaciskową termostyków, które należy podłączyć do urządzenia pełnej ochrony silnika. egulacja wydajności Obroty wszystkich typów można regulować poprzez redukcję napięcia za pomocą 5-stopniowych regulatorów transformatorowych lub regulatorów elektronicznych. Typy 3~ mogą być również regulowane dwustopniowo przełącznikiem Y/Δ lub przez urządzenie pełnej ochrony silnika M4. Charakterystyki stopni wydajności zostały przedstawione na wykresach. n Głośność Ponad charakterystykami podano wartości poziomu całkowitego i widma akustycznego dla: - mocy akustycznej emisji od obudowy, - mocy akustycznej na ssaniu, - mocy akustycznej na tłoczeniu. Ponadto na wykresie podano nad krzywą znamionową poziom mocy akustycznej na ssaniu. W tabeli typów podano dodatkowo hałas emitowany od obudowy jako poziom ciśnienia akustycznego w odległości 4 metrów (warunki pola swobodnego). n Osprzęt dla obu serii Wibroizolatory do ustawienia wewnątrz. 1 zestaw = 4 szt. SDD-U nr kat Konsola ścienna do montażu na ścianie. GB-WK 450 nr kat Kratka owa od strony wylotowej. GB-WSG 450 nr kat Daszek ochronny do instalacji na zewnątrz. GB-WSD 450 nr kat Przełącznik obrotów i włącznik dla dwubiegowych wentylatorów trójfazowych w układzie Y/Δ Typ DS 2 2) nr kat ) wymagany wyłącznik ochrony silnika: typ MD, nr 5849 n Specjalny osprzęt dla serii GB Wanna na skropliny z króćcem odpływowym do podłączenia rury/ węża GB-KW 450 nr kat (Wyposażenie seryjne GB T120 stanowi wanna na skropliny z odpływem kondensatu). dla typu GB T120 Odpływ wody opadowej dla instalacji zewnętrznej (przewidziany otwór w dnie obudowy). GB- nr kat n Dalszy osprzęt Strona egulatory obrotów

13 promieniowe GigaBox ø 500 mm GB Dowolna pozycja instalacji dzięki 5 możliwym kierunkom u. GB T120 Przeznaczony do transportu zanieczyszczonego, wilgotnego i gorącego powietrza do temp. 120 C. Silnik poza strumieniem powietrza. Wyrzut osiowy widok od dołu odpływ kondensatu wody opadowej n Charakterystyczne własności serii GB T120 Przeznaczony do transportu zanieczyszczonego, gorącego powietrza do maks. 120 C. Silnik znajduje się poza strumieniem powietrza. Przegroda między silnikiem i wirnikiem z ocynkowanej blachy stalowej, izolowana termicznie wykładziną z niepalnej wełny mineralnej o grubości 20 mm. Kompletny zespół silnik-wirnik, który można wymontować bez konieczności demontażu komponentów instalacji. Pokrywa rewizyjna z uchwytami, łatwo zdejmowana do czyszczenia i prac serwisowych. Wanna na skropliny w odpływem kondensatu w dostawie. Przygotowany otwór do odpływu wody opadowej (osprzęt) przy montażu na zewnątrz. Montaż GB T120 Ustawienie z odprowadzeniem kondensatu na dole. Elastyczność montażu dzięki trzem możliwym, promieniowym kierunkom u kształtki wylotowej. Możliwa instalacja na zewnątrz z zastosowaniem daszka ochronnego i kratki owej (osprzęt). n Cechy szczególne Montaż serii GB Pięć możliwych kierunków u kształtki wylotowej pozwala na elastyczny montaż urządzenia w dowolnym położeniu. Do montażu na ścianie należy zastosować konsolę ścienną (osprzęt). Możliwa instalacja na zewnątrz z zastosowaniem daszka ochronnego i kratki owej (osprzęt). n Opis dla obu serii Obudowa Samonośna konstrukcja ramowa z zamkniętych profili aluminiowych. Dwuścienne panele boczne o grubości 20 mm z ocynkowanej blachy stalowej, izolowane wewnątrz termicznie i akustycznie niepalną wełną mineralną. Na wlocie powietrza króciec stalowy i dysza zapewniająca optymalny przepływ oraz króciec elastyczny (odpowiedni dla maks. temperatury przepływającego powietrza) do podłączenia rury. Po stronie wylotu kształtka (kwadrat na koło) w celu zapewnienia minimalnych oporów przepływu, jak również króciec elastyczny eliminujący przenoszenie drgań. Łatwe pozycjonowanie dzięki seryjnym hakom dźwigowym. Wirnik Wysokowydajny, aluminiowy wirnik promieniowy z napędem bezpośrednim z łopatkami wygiętymi do tyłu. Energooszczędny z niską emisją hałasu. Wyważony dynamicznie razem z silnikiem według normy DIN ISO 1940 T.1 klasa jakości 6.3 lub 2.5. Napęd Bezobsługowy silnik z wirnikiem zewnętrznym, z regulacją obrotów lub silnik normatywny IEC, stopień ochrony IP 54, z łożyskami kulkowymi, bezzakłóceniowy. Typ Numer kat. Wydajność Prędkość Ciśnienie Pobór Pobór prądu Podłacz. Maksymalna temp. Ciężar egulator obrotów 5-stopniowy Urządz. ochrony silnika maks. obrotowa akustyczne mocy przy nap. przy według przepływu przy netto z pełną ochroną bez pełnej ochrony do podłącz. wbudow. emisja regulacji schematu nap. zna. regulacji ca. silnika silnika termostyku. V m 3 /h min -1 db() w 4 m kw Nr. + C + C kg Typ Nr kat. Typ Nr kat. Typ Nr kat. Prąd zmienny, 1~, 230 V, 50 Hz, silnik kondensatorowy, IP 54 GBW 500/ ,50 6,70 9, MWS TSW MW 1) 1579 Dwubiegowy, silnik C, 3~, 400 V, 50 Hz, układ Y/Δ, IP 54 GBD 500/4/ / / ,97/1,45 1,60/2,80 2, DS TSD 5, MD 5849 Prąd zmienny, 1~, 230 V, 50 Hz, silnik kondensatorowy, IP 54 GBW 500/4 T ,40 6,1 7,0 Dwubiegowy, silnik C, 3~, 400 V, 50 Hz, układ Y/Δ, IP 54 GBD 500/4/4 T / / ,95/1,30 1,60/2,50 2,5 1) z przełącznikiem MWS DS TSD 3, MD 5849

14 promieniowe GigaBox ø 500 mm GBW 500/4 GBD 500/4/4 LW Emisja db() LW Na ssaniu db() LW Na tłoczeniu db() Wyrzut osiowy V 170 V 130 V 100 V LW Emisja db() LW Na ssaniu db() LW Na tłoczeniu db() Wyrzut osiowy Z prawej V 2 Y 400 V GBW 500/4 T120 LW Emisja db() LW Na ssaniu db() LW Na tłoczeniu db() V V 130 V V 79 GBD 500/4/4 T120 LW Emisja db() LW Na ssaniu db() LW Na tłoczeniu db() V Y 400 V typu Box Podłączenie elektryczne Seryjna puszka zaciskowa (IP 54) na silniku, w GB T120 na płycie nośnej silnika. Ochrona silnika Przy pomocy wyprowadzonych na listwę zaciskową termostyków, które należy podłączyć do urządzenia pełnej ochrony silnika. egulacja wydajności Obroty wszystkich typów można regulować poprzez redukcję napięcia za pomocą 5-stopn. regulatorów transformatorowych lub regulatorów elektronicznych. Typy 3~ mogą być również regulowane dwustopniowo przełącznikiem Y/Δ lub przez urządzenie pełnej ochrony silnika M4. Charakterystyki stopni wydajności zostały przedstawione na wykresach. n Głośność Ponad charakterystykami podano wartości poziomu całkowitego i widma akustycznego dla: - mocy akustycznej emisji od obudowy, - mocy akustycznej na ssaniu, - mocy akustycznej na tłoczeniu. Ponadto na wykresie podano nad krzywą znamionową poziom mocy akustycznej na ssaniu. W tabeli typów podano dodatkowo hałas emitowany od obudowy jako poziom ciśnienia akustycznego w odległości 4 metrów (warunki pola swobodnego). n Osprzęt dla obu serii Wibroizolatory do ustawienia wewnątrz. 1 zestaw = 4 szt. SDD-U nr kat Konsola ścienna do montażu na ścianie. GB-WK 500 nr kat Kratka owa od strony wylotowej. GB-WSG 500 nr kat Daszek ochronny do instalacji na zewnątrz. GB-WSD 500 nr kat Przełącznik obrotów i włącznik dla dwubiegowych wentylatorów trójfazowych w układzie Y/Δ Typ DS 2 2) nr kat n Specjalny osprzęt dla serii GB Wanna na skropliny z króćcem odpływowym do podłączenia rury/ węża GB-KW 500 nr kat (Wyposażenie seryjne GB T120 stanowi wanna na skropliny z odpływem kondensatu). dla typu GB T120 Odpływ wody opadowej dla instalacji zewnętrznej (przewidziany otwór w dnie obudowy). GB- nr kat n Dalszy osprzęt Strona egulatory obrotów 265 2) wymagany wyłącznik ochrony silnika: typ MD, nr

15 promieniowe GigaBox ø 560 mm GB Dowolna pozycja instalacji dzięki 5 możliwym kierunkom u. GB T120 Przeznaczony do transportu zanieczyszczonego, wilgotnego i gorącego powietrza do temp. 120 C. Silnik poza strumieniem powietrza. Wyrzut osiowy widok od dołu odpływ kondensatu wody opadowej n Charakterystyczne własności serii GB T120 Przeznaczony do transportu zanieczyszczonego, gorącego powietrza do maks. 120 C. Silnik znajduje się poza strumieniem powietrza. Przegroda między silnikiem i wirnikiem z ocynkowanej blachy stalowej, izolowana termicznie wykładziną z niepalnej wełny mineralnej o grubości 20 mm. Kompletny zespół silnik-wirnik, który można wymontować bez konieczności demontażu komponentów instalacji. Pokrywa rewizyjna z uchwytami, łatwo zdejmowana do czyszczenia i prac serwisowych. Wanna na skropliny w odpływem kondensatu w dostawie. Przygotowany otwór do odpływu wody opadowej (osprzęt) przy montażu na zewnątrz. Montaż GB T120 Ustawienie z odprowadzeniem kondensatu na dole. Elastyczność montażu dzięki trzem możliwym, promieniowym kierunkom u kształtki wylotowej. Możliwa instalacja na zewnątrz z zastosowaniem daszka ochronnego i kratki owej (osprzęt). n Cechy szczególne Montaż serii GB Pięć możliwych kierunków u kształtki wylotowej pozwala na elastyczny montaż urządzenia w dowolnym położeniu. Do montażu na ścianie należy zastosować konsolę ścienną (osprzęt). Możliwa instalacja na zewnątrz z zastosowaniem daszka ochronnego i kratki owej (osprzęt). n Opis dla obu serii Obudowa Samonośna konstrukcja ramowa z zamkniętych profili aluminiowych. Dwuścienne panele boczne o grubości 20 mm z ocynkowanej blachy stalowej, izolowane wewnątrz termicznie i akustycznie niepalną wełną mineralną. Na wlocie powietrza króciec stalowy i dysza zapewniająca optymalny przepływ oraz króciec elastyczny (odpowiedni dla maks. temperatury przepływającego powietrza) do podłączenia rury. Po stronie wylotu kształtka (kwadrat na koło) w celu zapewnienia minimalnych oporów przepływu, jak również króciec elastyczny eliminujący przenoszenie drgań. Łatwe pozycjonowanie dzięki seryjnym hakom dźwigowym. Wirnik Wysokowydajny, aluminiowy wirnik promieniowy z napędem bezpośrednim z łopatkami wygiętymi do tyłu. Energooszczędny z niską emisją hałasu. Wyważony dynamicznie razem z silnikiem według normy DIN ISO 1940 T.1 klasa jakości 6.3 lub 2.5. Napęd Bezobsługowy silnik z wirnikiem zewnętrznym, z regulacją obrotów lub silnik normatywny IEC, stopień ochrony IP 54, z łożyskami kulkowymi, bezzakłóceniowy. Typ GBW 560/ ,83 7,93 10, MWS TSW MW 1) 1579 Dwubiegowy, silnik C, 3~, 400 V, 50 Hz, układ Y/Δ, IP Numer kat. Wydajność maks. Prędkość obrotowa Ciśnienie akustyczne emisja Pobór mocy przy nap. Pobór prądu przy regulacji Podłacz. według schematu Maksymalna temp. przepływu przy nap. zna. regulacji V m 3 /h min -1 db() w 4 m kw Nr. + C + C kg Prąd zmienny, 1~, 230 V, 50 Hz, silnik kondensatorowy, IP 54 egulator obrotów 5-stopniowy z pełną ochroną bez pełnej ochrony silnika silnika Typ Nr kat. Typ Nr kat. Urządz. ochrony silnika do podłącz. wbudow. termostyku GBD 560/6/ / / ,51/0,80 0,90/1,85 1, DS TSD 3, MD 5849 GBD 560/4/ / / ,70/2,60 2,80/4,80 4, DS TSD 7, MD 5849 Dwubiegowy, silnik C, 3~, 400 V, 50 Hz, układ Y/Δ, IP 54 GBD 560/4/4 T / / ,85/2,50 3,20/6,80 6, DS TSD 7, MD ) z przełącznikiem Ciężar netto ca. Typ Nr kat.

16 promieniowe GigaBox ø 560 mm GBD 560/6/6 GBD 560/4/ LW Emisja db() LW Na ssaniu db() LW Na tłoczeniu db() Wyrzut osiowy 400 V 70 2 Y 400 V LW Emisja db() LW Na ssaniu db() LW Na tłoczeniu db() Wyrzut osiowy 400 V Z lewej Y 400 V GBD 560/4/4 T120 LW Emisja db() LW Na ssaniu db() LW Na tłoczeniu db() V 81 Y 400 V GBW 560/4 LW Emisja db() LW Na ssaniu db() LW Na tłoczeniu db() Wyrzut osiowy 400 V 77 2 Z lewej Y 400 V typu Box Podłączenie elektryczne Seryjna puszka zaciskowa (IP 54) na silniku, w GB T120 na płycie nośnej silnika. Ochrona silnika Przy pomocy wyprowadzonych na listwę zaciskową termostyków, które należy podłączyć do urządzenia pełnej ochrony silnika. egulacja wydajności Obroty wszystkich typów można regulować poprzez redukcję napięcia za pomocą 5-stopn. regulatorów transformatorowych lub regulatorów elektronicznych. Typy 3~ mogą być również regulowane dwustopniowo przełącznikiem Y/Δ lub przez urządzenie pełnej ochrony silnika M4. Charakterystyki stopni wydajności zostały przedstawione na wykresach. n Głośność Ponad charakterystykami podano wartości poziomu całkowitego i widma akustycznego dla: - mocy akustycznej emisji od obudowy, - mocy akustycznej na ssaniu, - mocy akustycznej na tłoczeniu. Ponadto na wykresie podano nad krzywą znamionową poziom mocy akustycznej na ssaniu. W tabeli typów podano dodatkowo hałas emitowany od obudowy jako poziom ciśnienia akustycznego w odległości 4 metrów (warunki pola swobodnego). n Osprzęt dla obu serii Wibroizolatory do ustawienia wewnątrz. 1 zestaw = 4 szt. SDD-U nr kat Konsola ścienna do montażu na ścianie. GB-WK 560 nr kat Kratka owa od strony wylotowej. GB-WSG 560 nr kat Daszek ochronny do instalacji na zewnątrz. GB-WSD 560 nr kat Przełącznik obrotów i włącznik dla dwubiegowych wentylatorów trójfazowych w układzie Y/Δ Typ DS 2 2) nr kat n Specjalny osprzęt dla serii GB Wanna na skropliny z króćcem odpływowym do podłączenia rury/ węża GB-KW 560 nr kat (Wyposażenie seryjne GB T120 stanowi wanna na skropliny z odpływem kondensatu). dla typu GB T120 Odpływ wody opadowej dla instalacji zewnętrznej (przewidziany otwór w dnie obudowy). GB- nr kat n Dalszy osprzęt Strona egulatory obrotów 265 2) wymagany wyłącznik ochrony silnika: typ MD, nr

17 promieniowe GigaBox ø 630 mm GB Dowolna pozycja instalacji dzięki 5 możliwym kierunkom u. GB T120 Przeznaczony do transportu zanieczyszczonego, wilgotnego i gorącego powietrza do temp. 120 C. Silnik poza strumieniem powietrza. Wyrzut osiowy widok od dołu odpływ kondensatu wody opadowej n Charakterystyczne własności serii GB T120 Przeznaczony do transportu zanieczyszczonego, gorącego powietrza do maks. 120 C. Silnik znajduje się poza strumieniem powietrza. Przegroda między silnikiem i wirnikiem z ocynkowanej blachy stalowej, izolowana termicznie wykładziną z niepalnej wełny mineralnej o grubości 20 mm. Kompletny zespół silnik-wirnik, który można wymontować bez konieczności demontażu komponentów instalacji. Pokrywa rewizyjna z uchwytami, łatwo zdejmowana do czyszczenia i prac serwisowych. Wanna na skropliny w odpływem kondensatu w dostawie. Przygotowany otwór do odpływu wody opadowej (osprzęt) przy montażu na zewnątrz. Montaż GB T120 Ustawienie z odprowadzeniem kondensatu na dole. Elastyczność montażu dzięki trzem możliwym, promieniowym kierunkom u kształtki wylotowej. Możliwa instalacja na zewnątrz z zastosowaniem daszka ochronnego i kratki owej (osprzęt). n Cechy szczególne Montaż serii GB Pięć możliwych kierunków u kształtki wylotowej pozwala na elastyczny montaż urządzenia w dowolnym położeniu. Do montażu na ścianie należy zastosować konsolę ścienną (osprzęt). Możliwa instalacja na zewnątrz z zastosowaniem daszka ochronnego i kratki owej (osprzęt). n Opis dla obu serii Obudowa Samonośna konstrukcja ramowa z zamkniętych profili aluminiowych. Dwuścienne panele boczne o grubości 20 mm z ocynkowanej blachy stalowej, izolowane wewnątrz termicznie i akustycznie niepalną wełną mineralną. Na wlocie powietrza króciec stalowy i dysza zapewniająca optymalny przepływ oraz króciec elastyczny (odpowiedni dla maks. temperatury przepływającego powietrza) do podłączenia rury. Po stronie wylotu kształtka (kwadrat na koło) w celu zapewnienia minimalnych oporów przepływu, jak również króciec elastyczny eliminujący przenoszenie drgań. Łatwe pozycjonowanie dzięki seryjnym hakom dźwigowym. Wirnik Wysokowydajny, aluminiowy wirnik promieniowy z napędem bezpośrednim z łopatkami wygiętymi do tyłu. Energooszczędny z niską emisją hałasu. Wyważony dynamicznie razem z silnikiem według normy DIN ISO 1940 T.1 klasa jakości 6.3 lub 2.5. Napęd Bezobsługowy silnik z wirnikiem zewnętrznym, z regulacją obrotów lub silnik normatywny IEC, stopień ochrony IP 54, z łożyskami kulkowymi, bezzakłóceniowy. Podłączenie elektryczne Seryjna puszka zaciskowa (IP 54) na silniku, w GB T120 na płycie nośnej silnika. Typ Numer kat. Wydajność maks. Prędkość obrotowa Ciśnienie akustyczne emisja Pobór mocy przy nap. Pobór prądu przy regulacji Podłacz. według schematu Maksymalna temp. przepływu przy nap. zna. regulacji egulator obrotów 5-stopniowy z pełną ochroną bez pełnej ochrony silnika silnika Urządz. ochrony silnika do podłącz. wbudow. termostyku V m 3 /h min -1 db() w 4 m kw Nr. + C + C kg Typ Nr kat. Typ Nr kat. Typ Nr kat. Dwubiegowy, silnik C, 3~, 400 V, 50 Hz, układ Y/Δ, IP 54 GBD 630/6/ / / ,64/0,93 1,08/1,88 2, DS TSD 5, MD 5849 GBD 630/4/ / / ,40/3,45 4,10/6,20 7, DS TSD 11, MD 5849 Silnik C, 3~, 400 V, 50 Hz, IP 54 GBD 630/4 T ,40 8, MD 5849 Ciężar netto ca. 260

18 promieniowe GigaBox ø 630 mm GBD 630/6/6 GBD 630/4/4 LW Emisja db() LW Emisja db() p LW db() fa Na ssaniu p LW db() fa Na ssaniu LW Na tłoczeniu db() LW Na tłoczeniu db() Wyrzut osiowy 400 V Wyrzut osiowy 400 V Y 400 V Z lewej Y 400 V GBD 630/4 T120 LW Emisja db() LW Na ssaniu db() LW Na tłoczeniu db() typu Box 89 Ochrona silnika W typach GDB przy pomocy wyprowadzonych na listwę zaciskową termostyków, które należy podłączyć do urządzenia pełnej ochrony silnika. Typ GBD T120 wyposażony jest w termistory do bezpośredniego podłączenia do urządzenia pełnej ochrony silnika lub do przetwornicy częstotliwości (patrz tabela typów, osprzęt) egulacja wydajności Obroty wszystkich typów (za wyjątkiem GBD T120) można regulować poprzez redukcję napięcia za pomocą 5-stopniowych regulatorów transformatorowych lub regulatorów elektronicznych (osprzęt). Typy 3~ mogą być również regulowane dwustopniowo przełącznikiem Y/Δ lub przez urządzenie pełnej ochrony silnika M4. Typ GBD T120 może być regulowany wyłącznie za pomocą przetwornicy częstotliwości z filtrem sinusoidalnym. Charakterystyki stopni wydajności zostały przedstawione na wykresach. n Głośność Ponad charakterystykami podano wartości poziomu całkowitego i widma akustycznego dla: - mocy akustycznej emisji od obudowy, - mocy akustycznej na ssaniu, - mocy akustycznej na tłoczeniu. Ponadto na wykresie podano nad krzywą znamionową poziom mocy akustycznej na ssaniu. W tabeli typów podano dodatkowo hałas emitowany od obudowy jako poziom ciśnienia akustycznego w odległości 4 metrów (warunki pola swobodnego). n Osprzęt dla obu serii Wibroizolatory do ustawienia wewnątrz. 1 zestaw = 4 szt. SDD-U nr kat Konsola ścienna do montażu na ścianie. GB-WK 630 nr kat Kratka owa od strony wylotowej. GB-WSG 630 nr kat Daszek ochronny do instalacji na zewnątrz. GB-WSD 630 nr kat n Specjalny osprzęt dla serii GB Wanna na skropliny z króćcem odpływowym do podłączenia rury/ węża GB-KW 630 nr kat (Wyposażenie seryjne GB T120 stanowi wanna na skropliny z odpływem kondensatu). Przełącznik obrotów i włącznik dla dwubiegowych wentylatorów trójfazowych w układzie Y/Δ Typ DS 2 2) nr kat ) wymagany wyłącznik ochrony silnika: typ MD, nr 5849 dla typu GB T120 Odpływ wody opadowej dla instalacji zewnętrznej (przewidziany otwór w dnie obudowy). GB- nr kat n Dalszy osprzęt Strona egulatory obrotów

19 promieniowe GigaBox ø 710 mm GB GB GB GBW T120250/4 Przeznaczony do transportu Hz Cał. zanieczyszczonego, k wilgotnego 2k 4k i 8k gorącego powietrza LW do temp. db() 120 C Silnik 45 poza 40 strumieniem powietrza. 19 LW db() LW db() Wyrzut osiowy 230 V V 130 V V 59 Wyrzut osiowy Wyrzut osiowy Wyrzut radial radialny, wolny widok od dołu Wymiary w mm odpływ kondensatu wody opadowej n Charakterystyczne własności serii GB T120 Przeznaczony do transportu zanieczyszczonego, gorącego powietrza do maks. 120 C. Silnik znajduje się poza strumieniem powietrza. Przegroda między silnikiem i wirnikiem z ocynkowanej blachy stalowej, izolowana termicznie wykładziną z niepalnej wełny mineralnej o grubości 20 mm. Kompletny zespół silnik-wirnik, który można wymontować bez konieczności demontażu komponentów instalacji. Pokrywa rewizyjna z uchwytami, łatwo zdejmowana do czyszczenia i prac serwisowych. Wanna na skropliny w odpływem kondensatu w dostawie. Przygotowany otwór do odpływu wody opadowej (osprzęt) przy montażu na zewnątrz. Montaż GB T120 Ustawienie z odprowadzeniem kondensatu na dole. Elastyczność montażu dzięki trzem możliwym, promieniowym kierunkom u kształtki wylotowej. Możliwa instalacja na zewnątrz z zastosowaniem daszka ochronnego i kratki owej (osprzęt). n Cechy szczególne Montaż serii GB Pięć możliwych kierunków u kształtki wylotowej pozwala na elastyczny montaż urządzenia w dowolnym położeniu. Do montażu na ścianie należy zastosować konsolę ścienną (osprzęt). Możliwa instalacja na zewnątrz z zastosowaniem daszka ochronnego i kratki owej (osprzęt). n Opis dla obu serii Obudowa Samonośna konstrukcja ramowa z zamkniętych profili aluminiowych. Dwuścienne panele boczne o grubości 20 mm z ocynkowanej blachy stalowej, izolowane wewnątrz termicznie i akustycznie niepalną wełną mineralną. Na wlocie powietrza króciec stalowy i dysza zapewniająca optymalny przepływ oraz króciec elastyczny (odpowiedni dla maks. temperatury przepływającego powietrza) do podłączenia rury. Po stronie wylotu kształtka (kwadrat na koło) w celu zapewnienia minimalnych oporów przepływu, jak również króciec elastyczny eliminujący przenoszenie drgań. Łatwe pozycjonowanie dzięki seryjnym hakom dźwigowym. Wirnik Wysokowydajny, aluminiowy wirnik promieniowy z napędem bezpośrednim z łopatkami wygiętymi do tyłu. Energooszczędny z niską emisją hałasu. Wyważony dynamicznie razem z silnikiem według normy DIN ISO 1940 T.1 klasa jakości 6.3 lub 2.5. Napęd Bezobsługowy silnik z wirnikiem zewnętrznym, z regulacją obrotów lub silnik normatywny IEC, stopień ochrony IP 54 / 55, z łożyskami kulkowymi, bezzakłóceniowy. Podłączenie elektryczne Seryjna puszka zaciskowa (IP 54/55) na silniku, w GB T120 na płycie nośnej silnika. Typ Numer kat. Wydajność maks. Prędkość obrotowa Ciśnienie akustyczne emisja Pobór mocy przy nap. Pobór prądu przy regulacji Podłacz. według schematu Maksymalna temp. przepływu przy nap. zna. regulacji V m 3 /h min -1 db() w 4 m kw Nr. + C + C kg Silnik C, 3~, 400 V, 50 Hz, układ Y/Δ, IP 55 egulator obrotów 5-stopniowy z pełną ochroną bez pełnej ochrony silnika silnika Typ Nr kat. Typ Nr kat. Urządz. ochrony silnika do podłącz. wbudow. termostyku GBD 710/ ,97 10, MD 5849 Typ Numer kat. Dwubiegowy, silnik C, 3~, 400 V, 50 Hz, układ Y/Δ, IP 54 GBD 710/6/ / / ,55/2,45 2,90/4,70 4, DS TSD 7, MD 5849 V m Silnik C, 3~, 400 V, 50 Hz, IP 3 /h min 54-1 db() w 4 m kw Nr. + C + C kg Typ Nr kat. GBD 710/4 T ,89 10, MD 5849 GBW 250/ ,11 0,44 0, ,0 TSW 1, Ciężar netto ca. Typ Nr kat

20 promieniowe GigaBox ø 710 mm GBD 710/4 LW Emisja db() LW Na ssaniu db() LW Na tłoczeniu db() V 82 Wyrzut osiowy GBD 710/6/ LW Emisja db() LW Na ssaniu db() LW Na tłoczeniu db() Wyrzut osiowy V 2 Y 400 V GBD 710/4 T120 LW Emisja db() LW Na ssaniu db() LW Na tłoczeniu db() typu Box Ochrona silnika W typach GDB przy pomocy wyprowadzonych na listwę zaciskową termostyków, które należy podłączyć do urządzenia pełnej ochrony silnika. Typ GBD T120 wyposażony jest w termistory do bezpośredniego podłączenia do urządzenia pełnej ochrony silnika lub do przetwornicy częstotliwości (patrz tabela typów, osprzęt) egulacja wydajności Obroty wszystkich typów (za wyjątkiem GBD T120) można regulować poprzez redukcję napięcia za pomocą 5-stopniowych regulatorów transformatorowych lub regulatorów elektronicznych (osprzęt). Typy 3~ mogą być również regulowane dwustopniowo przełącznikiem Y/Δ lub przez urządzenie pełnej ochrony silnika M4. Typ GBD T120 może być regulowany wyłącznie za pomocą przetwornicy częstotliwości z filtrem sinusoidalnym. Charakterystyki stopni wydajności zostały przedstawione na wykresach. n Głośność Ponad charakterystykami podano wartości poziomu całkowitego i widma akustycznego dla: - mocy akustycznej emisji od obudowy, - mocy akustycznej na ssaniu, - mocy akustycznej na tłoczeniu. Ponadto na wykresie podano nad krzywą znamionową poziom mocy akustycznej na ssaniu. W tabeli typów podano dodatkowo hałas emitowany od obudowy jako poziom ciśnienia akustycznego w odległości 4 metrów (warunki pola swobodnego). n Osprzęt dla obu serii Wibroizolatory do ustawienia wewnątrz. 1 zestaw = 4 szt. SDD-U nr kat Kratka owa od strony wylotowej. GB-WSG 710 nr kat Daszek ochronny do instalacji na zewnątrz. GB-WSD 710 nr kat n Specjalny osprzęt dla serii GB Wanna na skropliny z króćcem odpływowym do podłączenia rury/ węża GB-KW 710 nr kat (Wyposażenie seryjne GB T120 stanowi wanna na skropliny z odpływem kondensatu). Przełącznik obrotów i włącznik dla dwubiegowych wentylatorów trójfazowych w układzie Y/Δ Typ DS 2 2) nr kat ) wymagany wyłącznik ochrony silnika: typ MD, nr 5849 dla typu GB T120 Odpływ wody opadowej dla instalacji zewnętrznej (przewidziany otwór w dnie obudowy). GB- nr kat n Dalszy osprzęt Strona egulatory obrotów

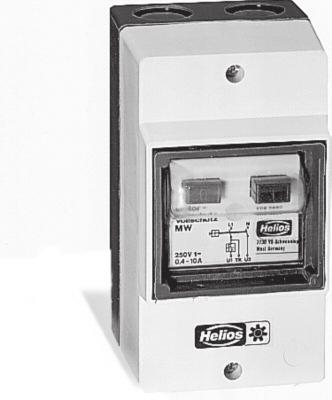

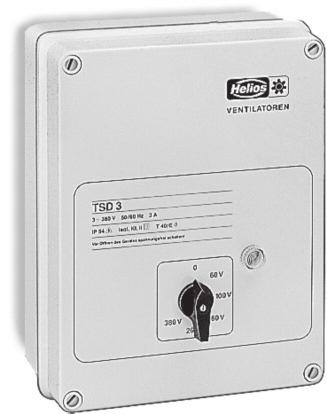

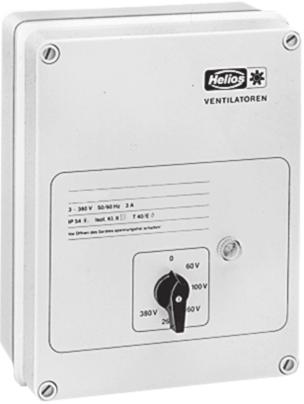

21 Zabezpieczenia silników egulatory obrotów egulator transformatorowy TSW Do jednego lub kilku wentylatorów jednofazowych. Typ nr kat. I max Szer. Wys. Głęb. TSW 1, , TSW 3, , TSW 5, , TSW 7, , Schemat podłącz. nr egulator transformatorowy TSD Jak TSW, ale do wentylatorów 3~. Typ nr kat. I max Szer. Wys. Głęb. TSD 0, , TSD 1, , TSD 3, , TSD 5, , TSD 7, , Schemat podłącz. nr egulator transformatorowy MWS z zabezpieczeniem silnika Pięciostopniowy regulator prędkości obrotowej z wbudowanym wyzwalaczem do wentylatorów 230 V, 1~. Do podłączenia wyprowadzonych termostyków. Możliwe podłączenie wielu wentylatorów, aż do osiągnięcia obciążenia znamionowego. Przy zadziałaniu termostyku wyłączane są wszystkie wentylatory. Z przełącznikiem wielopozycyjnym i kontrolką. Ponowne włączenie po ustąpieniu zakłócenia przez pozycję 0. Typ nr kat. I max. Obudowa IP 54 Waga z Szer. Wys. Głeb. ok. kg MWS 1, ,5 tworzywo ,0 MWS ,0 tworzywo ,0 MWS ,0 tworzywo ,3 MWS 7, ,5 tworzywo ,0 MWS ,0 tworzywo ,5 Podłączenie wg schematu nr egulator transformatorowy DS z zabezpieczeniem silnika Pięciostopniowy regulator prędkości obrotowej z wbudowanym wyzwalaczem termostykowym do wentylatorów 400 V, 3~. Możliwe podłączenie wielu wentylatorów, aż do osiągnięcia obciążenia znamionowego. Przy zadziałaniu termostyku wyłączane są wszystkie wentylatory. Z przełącznikiem wielopozycyjnym i kontrolką. Ponowne włączenie po ustąpieniu zakłócenia przez pozycję 0. Typ nr kat. I max. Obudowa IP 54 Waga z Szer. Wys. Głeb. ok. kg DS ,0 tworzywo ,0 DS ,0 tworzywo ,7 DS ,0 tworzywo ,5 DS ,0 stal ,0 DS ,0 stal ,0 Wykonanie wg VDE 0550, impregnowane transformatory w układzie V. Max. dop. temp. otoczenia + 40 C, schemat podłącz. nr 139 Do wentylatorów jednofazowych lub trójfazowych z termostykami wyprowadzonymi na listwę. Wyłącznik pełnej ochrony silnika Typ MW nr kat Włączanie / wyłączanie za pomocą przycisków. ęczne włączenie po wystąpieniu zakłócenia, ale nie po przerwie w dostawie energii. Styk beznapięciowy do sygnalizacji zakłócenia 230 V, 1~, 50/60 Hz, praca od 80V Prąd znam. 0,4 do 10 Stopień ochrony IP 55 Waga ok. 0,5 kg Wymiary mm Szer. 80 x Wys. 140 x Gł. 95 Schemat podłącz. nr 517 Typ MD nr kat V, 3~, 50/60 Hz, praca od 80V Prąd znam. 0,1 do 25 Schemat podłącz. nr
