Wentylacja modułowa Komponenty systemu

Transkrypt

1 Wentylacja modułowa Komponenty systemu Dalczego system? 1. Ponieważ jest prostszy i tańszy. 2. Ponieważ elementy pasują do siebie. 3. Oszczędza czas i kłopoty. 4. Ponieważ elementy dostępne są w każdej wielkości i wydajności. KLF Filtr kanałowy o dużej powierzchni. kl. filtra G4 lub F7 do spełnienia VDI STM Siłownik do regulacji przepu stnic wielopłasz czyznowych. Wentylatory kanałowe K.. wydajne i tanie. KS.. Schwenkout z odchylanym silnikiem i wirnikiem. Silent SKL.. wyciszony. VS Króciec elastyczny zapobiega przenoszeniu drgań, niweluje niedokładności. Nagrzewnica do utrzymywania przyjemnej temperatury. WHR wodna EHR R elektryczna WHS.. Systemy regulacji temperatury dla nagrzewnic wodnych zobacz od str. 255 WSG Czerpnia ścienna z tworzywa. VK Przepustnica samoczynna lub elektryczna, do wy wiewu. JVK Przepustnica wielopłaszczyznowa zapobiega wnikaniu zimnego powietrza i niepożądanej wymianie KSD Tłumik hałasu kanałowy wycisza instalację wenty lacyjną. EHS Elektroniczny system regulacji temperatury do nagrzewnic elektrycznych. 210

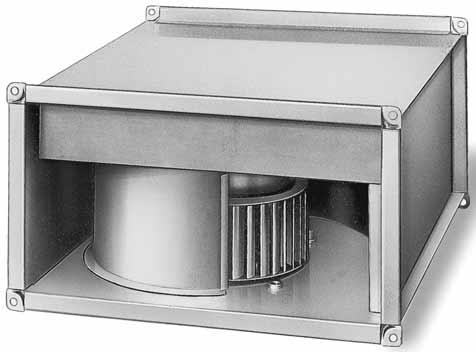

2 Wentylatory kanałowe Helios InlineVent Jądro instalacji Wentylatory kanałowe K.. Łopatki wygięte do przodu. 40 x 20 cm do 100 x 50 cm Korzystna cena w stosunku do wydajności. Wielostronne zastosowania w przemyśle i rzemiośle. 214 Wentylatory kanałowe SchwenkOut KS.. Łopatki wygięte do tyłu. 30 x 15 cm do 100 x 50 cm Z odchylanym modułem silnika i wirnika. Dla łatwego czyszczenia i konserwacji. 230 Wentylatory kanałowe Silent SKL.. Łopatki wygięte do tyłu. 60 x 35 cm do 100 x 50 cm Najniższy poziom hałasu przy dużej wydajności. Obudowa z izolacją akustyczną, wewnątrz z wykładziną z blachy perforowanej

3 Promieniowe wentylatory kanałowe Wskazówki odnośnie wyrobów, tabela wyboru Własności Wentylatory kanałowe Inline Vent posiadają zalety wenty latorów osiowych, jak prostoli niowy przepływ, prostą, tanią instalację, oraz posiadają cha rakterystykę wysokowydajnych wentylatorów promieniowych. Istotne zalety przemawiają za nimi: niewielkie wymiary niskie koszty instalacji tani montaż niska głośność duża rezerwa ciśnienia nieograniczona regulacja Przegląd rodzajów budowy Seria KS.. Wentylator kanałowy z wychyl nym modułem silnika i wirnika. Wygięte do tyłu łopatki wirni ka promieniowego o wysokiej sprawności i wysokim sprężu. Seria KD.. / KW.. Promieniowe wentylatory ka nałowe z wygiętymi do przo du łopatkami wirnika i niskiej głośności. Seria SKLD.. / SKLW.. Wyciszony wentylator kanałowy o niskiej głośności od strony ssania i. Wychylna jednostka silnika i wirnika. Wygięte do tyłu łopat ki wysokowydajnego wirnika promieniowego o wysokiej sprawności. Wskazówki te uzupełniają Ogólne wskazówki techniczne i infor macje ze stron produktowych. Zabudowa, montaż i otwory do odprowadzania skroplin Wszystkie serie mogą być montowane w dowolnym położeniu. Należy zadbać o wystarczającą przestrzeń na odchylenie wirnika i łatwy dostęp podczas inspekcji i czyszczenia. Przy pracy przerywanej w powietrzu wil gotnym i o zmiennej tempera turze należy tak zamontować wentylator, aby woda konden sacyjna mogła bez przeszkód odpływać w dół. To samo dotyczy obudów wentylato rów, w których ewentualnie trzeba wywiercić odpowiednie otwory. Jeśli konieczne, to należy zaizolować instalację, aby zapobiec tworzeniu się skroplin. Przenoszenie drgań na przewody wentylacyjne i budynek jest niepożądane. Dlatego wentylator należy mo cować, stosując izolację drgań (patrz osprzęt SSD/SDZ) i łączyć elastycznie z syste mem kanałowym. Przewidzieć osprzęt VS... Wersje przeciwwybuchowe Jeśli chodzi o warunki eks ploatacji i normy to zawarte są one we Wskazówkach projektowych; ochrona prze ciwwybuchowa. Typy w wersji Ex odpowiadają grupie urządzeń II, kategorii 2G do pracy w strefie 1 i 2. Silniki KD..Ex wyposażane są seryjnie w termorezystory (do bezpośredniej kontroli tempe ratury uzwojenia). Ich przewody wyprowadzone są na listwę zaciskową do podłączenia z wyzwalaczem ochronnym MSA. Dzięki takie mu wyposażeniu wentylatory KD..Ex dopuszczone są do regulacji obrotów. Mogą tu być stosowane regulatory transformatorowe TSD, TSSD; napięcie minimalne wynosi 95 V, którego nie wolno przekraczać. Wirnik napęd Regulacja wydajności Kierunek transportu Nieprawidłowy kierunek wirowania zobacz strona 166 Temperatura transportowanego powietrza Wszystkie urządzenia mogą być stosowane w zakresie temperatur od 40 C (typy K.. Ex od 20 C) do co najmniej +40 C. Górna wartość zależy od typu i podana jest przy poszcze gólnych wyrobach w katalogu. Jeśli wentylator współpracuje z regulatorem, to należy wartość tę zredukować o ok. 10 C. Wskazówka: Wyposażenie insta lacji nawiewnych w LFBR.. F7 i wyłącznik różnicy ciśnień DDS (nr kat. 0445) spełnia VDI 6022 Wskazówki Strona Wskazówki projektowe, akustyka, ochrona Ex 12 Ogólne wskazówki techniczne, regulacja wydajności 17 Ciśn. akust. Ciśn. akust. Wydajność V. w zależności od ciśnienia statycznego Emisja na ssaniu Typ LPA db(a) LPA db(a) ( Pfa) w w odl. 1m w odl. 1m KW 200/4/40/ KD 200/4/40/ KW 225/4/50/ KD 225/4/50/ KD 225/6/50/ KW 250/4/50/ KD 250/4/50/ KW 250/6/50/ KD 250/6/50/ KW 285/4/60/ KD 285/4/60/ KW 285/6/60/ KD 285/6/60/ KD 315/4/60/ KW 315/6/60/ KD 315/6/60/ KD 355/4/70/ KD 355/6/70/ KD 355/8/70/ KD 400/6/80/ KD 400/8/80/ KD 450/6/100/ KD 450/8/100/ KSW 180/2/30/ KSW 225/2/40/ KSW 250/2/40/ KSW 315/4/50/ KSW 355/4/60/ KSW 400/4/60/ KSOD 450/4/70/ KSOD 500/4/80/50 B KSOD 560/4/100/ SKLW 400/4/60/ SKLD 450/4/70/ SKLD 500/4/80/50 B SKLD 560/4/100/

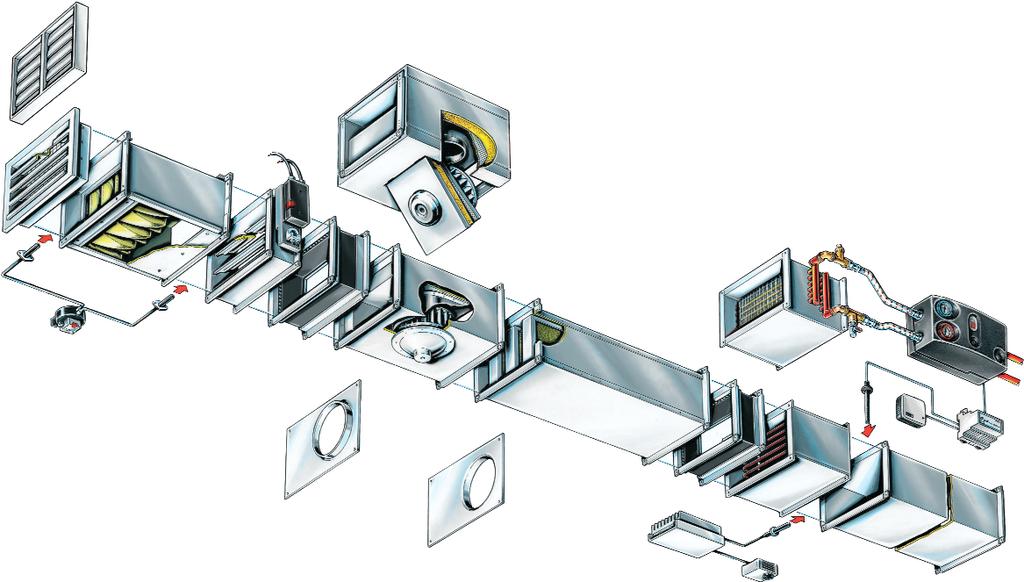

4 2 Wyłącznik różnicy ciśnień do kontroli filtrów powietrza, str. 342 Czerpnia / wyrzutnia ścienna 3 4 Filtr kanałowy Przepustnica 5 Łącznik kanałowy Wentylacyjny system modułowy Gotowy do montażu system kanałowy 1 Wentylatory kanałowe Silentkanal, wyciszony i odchylany, KS.., SchwenkOut KD/KW, z łopatkami wygiętymi do przodu 8 Nagrzewnica wodna lub elektryczna Systemy regulacji temp. WHS.. dla nagrzewnic wodnych, str. 256 Kształtki 6 7 Tłumiki hałasu Elektroniczny system regulacji temperatury do nagrzewnic elektrycznych EHS, str. 251 Wymiar kanału w cm 30 x x x x x x x x x 50 Strona Wentylator KD/KW.. Typ KW 250/6/.. KW 285/6/.. KW 315/6/ Nr kat KD/KW.. Typ KW 200/4/.. KW 225/4/.. KW 250/4/.. KW 285/4/.. KD 315/6/.. KD 355/8/.. KD 400/8/.. KD 450/8/ Nr kat KD.. Typ KD 200/4/.. KD 225/6/.. KD 250/6/.. KD 285/6/.. KD 315/4/.. KD 355/6/.. KD 400/6/.. KD 450/6/ Nr kat KD.. Typ KD 225/4/.. KD 250/4/.. KD 285/4/.. KD 355/4/ Nr kat KD.. Ex Typ KD 225/4/..Ex KD 250/4/..Ex KD 285/4/..Ex KD 315/4/..Ex KD 355/6/..Ex 216 Nr kat KS.. Typ KSW 180/2/.. KSW 225/2/.. KSW 315/4/.. KSW 355/4/.. KSOD 450/4/.. KSOD 500/4/.. KSOD 560/4/ Nr kat KS.. Typ KSW 250/2/.. KSW 400/4/ Nr kat SKL.. Typ SKLW 400/4/.. SKLD 450/4/.. SKLD 500/4/.. SKLD 560/4/ Nr kat Osprzęt Czerpnie / wyrzutnie ścienne, filtry i przepustnice wielopłaszczyznowe Przepustnica VK 30/15 VK 40/20 VK 50/25 VK 50/30 VK 60/30 VK 60/35 VK 70/40 VK 80/50 VK 100/ Nr kat Czerpnia WSG 30/15 WSG 40/20 WSG 50/25 WSG 50/30 WSG 60/30 WSG 60/35 WSG 70/40 WSG 80/50 WSG 100/ Nr kat Filtr kanałowy KLF 40/20/..F7 KLF 50/25/..F7 KLF 50/30/..F7 KLF 60/30/..F7 KLF 60/35/..F7 KLF 70/40/..F7 KLF 80/50/..F7 KLF 100/50/..F7 247 Nr kat. 8720/ / / / / / / /8655 Przepustnica wielopł. JVK 30/15 JVK 40/20 JVK 50/25 JVK 50/30 JVK 60/30 JVK 60/35 JVK 70/40 JVK 80/50 JVK 100/ Nr kat Łącznik kanałowy Przeciwkołnierz GF 30/15 GF 40/20 GF 50/25 GF 50/30 GF 60/30 GF 60/35 GF 70/40 GF 80/50 GF 100/ Nr kat Króciec elastyczny VS 30/15 VS 40/20 VS 50/25 VS 50/30 VS 60/30 VS 60/35 VS 70/40 VS 80/50 VS 100/ Nr kat VS.. Ex; przeciwwyb. VS 50/25 Ex VS 50/30 Ex VS 60/30 Ex VS 60/35 Ex VS 70/40 Ex 244 Nr kat Kształtki do taniego dopasowania wentylatorów kanałowych do okrągłych systemów rurowych Kształtka FSK 30/15 FSK 40/20 FSK 50/25 FSK 50/30 FSK 60/30 FSK 60/35 FSK 70/40 FSK 80/50 FSK 100/ Nr kat Tłumik Tłumik kanałowy KSD 40/20 KSD 50/25 30 KSD 50/25 30 KSD 60/30 35 KSD 60/30 35 KSD 70/40 KSD 80/50 KSD 100/ Nr kat Ogrzewanie 2) Nagrzew. elektryczna 1) EHR K 6/.. EHR K 8/.. EHR K 8/.. EHR K 15/.. EHR K 15/ Nr kat Nagrzew. wodna PWW WHR 2/.. WHR 2/.. WHR 2/.. WHR 2/.. WHR 2/.. WHR 2/.. WHR 2/.. WHR 2/ Nr kat ) Zapewnić przepływ minimalny. 2) Nagrzewnice o większych mocach na stronach produktowych

5 Wentylatory kanałowe InlineVent ø 200 mm łopatki wygięte do przodu, do kanałów prostokątnych 40 x 20 cm K.. Korzystna cena w stosunku do wydajności. Wielostronne zastosowania w przemyśle i rzemiośle. Wentylator kanałowy o wysokiej sprawności i korzystnym stosunku cena / wydajność. Specjalnie opracowany do bez pośredniego wbudowania w sys temy kanałowe. Wysoki spręż w celu pokonania oporów tarcia i urządzeń jak również strat w instalacji. Wielostronne zastosowania w przemyśle i rzemiośle. Wskazówki Strona Opis techniczny, tabela wyboru 212 Wskazówki projektowe 12 System modułowy 213 Opis Obudowa Z obydwu stron znormalizowane kołnierze kanałowe, z ocynko wanej blachy stalowej, niewiel kie wymiary. Wirnik Wygięte do przodu łopatki wirnika promieniowego ze stali ocynkowanej, wysoka sprawność, niska głośność, aerodynamiczna obudowa spiralna, wlot poprzez dyszę. Napęd Za pomocą bezobsługowego silnika z wirnikiem zewnętrznym z nasadzonym wirnikiem wen tylatora. Obudowa zamknięta, IP 54 wzgl. IP 44. Uzwojenie w wykonaniu tropikalnym im pregnowane przeciwwilgocio wo. Wyposażony w łożyska kulkowe, bezzakłóceniowy. Wy ważenie dynamiczne i elasty czne zawieszenie zapewniają cichą pracę, bez drgań. Puszka zaciskowa Na zewnątrz na obudowie, wbudowany kondensator przy typach jednofazowych. Sto pień ochrony IP 54. Ochrona silnika Poprzez wbudowane termo styki, włączone szeregowo w uzwojenie silnika, działanie samoczynne. Regulacja wydajności Przez redukcję napięcia trans formatorem 5 stopniowym lub elektronicznie (bezstopniowo). Wydajności w zależności od napięcia przedstawione są na wykresie. Głośność Ponad charakterystykami po dane są głośność całkowita oraz rozkład na poszczególne częstotliwości dla: Mocy akustycznej emisji od Mocy akustycznej na ssaniu/ tłoczeniu w db(a). Na charak terystykach podana dodatko wo jest moc akustyczna na ssaniu w zależności od na pięcia regulacji. W tabeli ty pów podana jest dodatkowo: emisja hałasu od jako ciśnienie akustyczne w odległości 4 m (warunki wolnej przestrzeni). Zabudowa Możliwa w każdym położeniu. Typ Nr kat. Wydajność swobodna Znamion. prędkość obrotowa Ciśn. akust. emisja od Pobór mocy Schemat podłącz. Maks. temp. przepływu. przy nap. znamion. regulow. Regulator 5 stopniowy bez z ochrony silnika ochroną silnika Wyłącznik ochrony silnika do podłączenia termostyków min 1 db(a) 4 m kw A Nr + C + C kg Typ Nr kat. Typ Nr kat. Typ Nr kat. Prąd jednofazowy, 230 V, 50 Hz, silnik kondensatorowy, stopień ochrony IP 44 KW 200/4/40/ ,23 1, TSW 1, MWS 1, MW 1579 Silnik trójfazowy, 400 V, 50 Hz, stopień ochrony IP 54 KD 200/4/40/ ,30 0, TSD 0, RDS MD 5849 Waga netto ok. 214

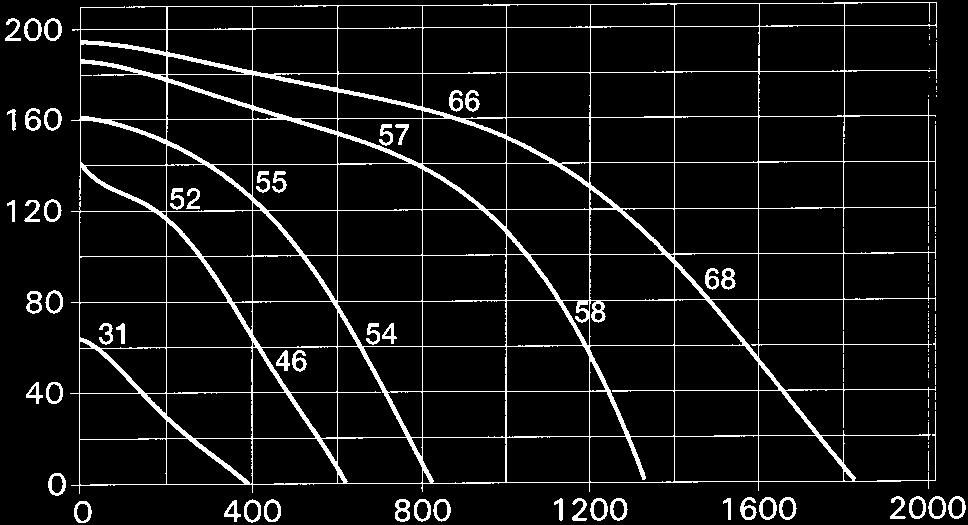

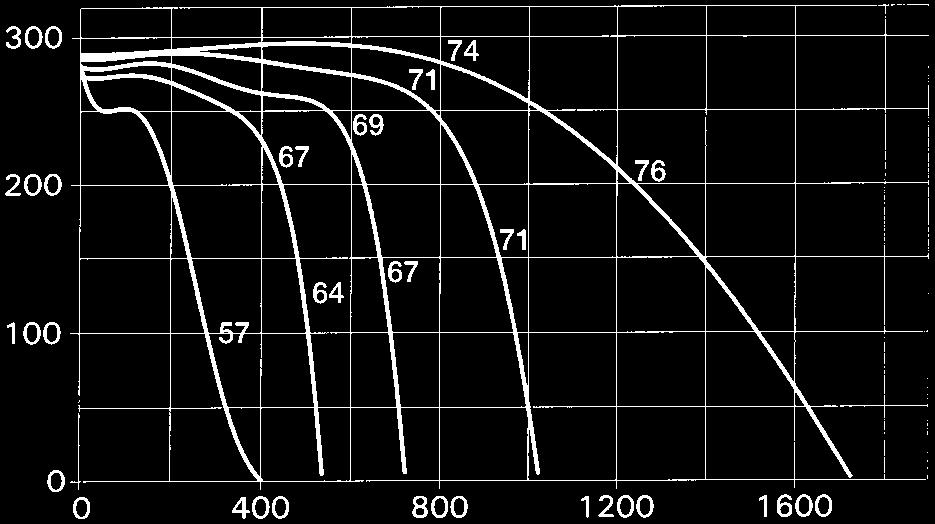

6 Wentylatory kanałowe InlineVent ø 200 mm łopatki wygięte do przodu, do kanałów prostokątnych 40 x 20 cm KW 200/4/40/20 L WA Emisja db(a) L WA Na ssaniu db(a) L WA Na tłoczeniu db(a) KD 200/4/40/20 L WA Emisja db(a) L WA Na ssaniu db(a) L WA Na tłoczeniu db(a) V 170 V 140 V 100 V obszar niedopuszczalny 400 V 280 V 200 V 140 V Osprzęt Przepustnica zewnętrzna Typ VK 40/20 Nr kat Samoczynna, z tworzywa, szara. Czerpnia powietrza Typ WSG 40/20 Nr kat Stabilna konstrukcja z tłoczonych profili aluminiowych, kolor natu ralny. Kanałowy filtr powietrza Typ KLF 40/20 Nr kat Typ KLF 40/20 F7 Nr kat Kaseta z filtrem kieszeniowym o dużej powierzchni. Filtr z re generowalnych włókien synte tycznych, wzmacnianych. Obu dowa z blachy ocynkowanej z kołnierzami po obu stronach do wbudowania w systemie ka nałowym. Przepustnica wielopłaszczyznowa Typ JVK 40/20 Nr kat Obudowa ramowa z kołnierzami po obu stronach, mechanizm nastawczy poza strumieniem Kształtki Typ FSK 40/20 Nr kat Do taniej integracji wentylatorów prostokątnych w systemach ruro wych. Dalszy osprzęt Strona Przepustnice i czerpnie powietrza 244, 291 Filtry, nagrzewnice i tłumiki 245 Systemy regulacji temp. dla nagrzewnic 251, 256 Regulatory obrotów i urządz. pełnej ochrony silnika 328 Wskazówka: Wyposażenie insta lacji nawiewnych w KLF.. F7 (zobacz po prawej) i wyłącznik różnicy ciśnień DDS (nr kat. 0445) spełnia VDI 6022 Przeciwkołnierz Typ GF 40/20 Nr kat Kołnierz ramowy z blachy ocyn kowanej do połączenia z kanałem. Króciec elastyczny Typ VS 40/20 Nr kat Elastyczny łącznik kanałowy z kołnierzami po obu stronach. Tłumik hałasu kanałowy Typ KSD 40/20 Nr kat Do montażu w ciągu kanałów po stronie tłoczenia i ssania. W celu uniknięcia przenoszenia drgań należy zastosować króćce elastyczne (VS). Nagrzewnica elektryczna Typ EHR K 6/40/20 Nr kat Zamknięte grzałki w obudowie z blachy ocynkowanej z kołnierza mi po obu stronach do zabudo wy w ciągu kanałów. Nagrzewnica wodna Typ WHR 2/40/20 Nr kat Typ WHR 4/40/20 Nr kat Do zabudowy w kanałach pro stokątnych. Systemy regulacji temperatury dla nagrzewnic wodnych Typ WHS 1100 Nr kat dla nagrzewnic elektrycznych EHR K Typ EHSD 16 Nr kat

7 Wentylatory kanałowe InlineVent ø 225 mm łopatki wygięte do przodu, do kanałów prostokątnych 50 x 25 cm K.. Korzystna cena w stosunku do wydajności. Wielostronne zastosowania w przemyśle i rzemiośle. Wentylator kanałowy o wysokiej sprawności i korzystnym stosunku cena / wydajność. Specjalnie opracowany do bez pośredniego wbudowania w sys temy kanałowe. Wysoki spręż w celu pokonania oporów tarcia i urządzeń jak również strat w instalacji. Wielostronne zastosowania w przemyśle i rzemiośle. Wskazówka: Wyposażenie insta lacji nawiewnych w KLF.. F7 (zobacz po prawej) i wyłącznik różnicy ciśnień DDS (nr kat. 0445) spełnia VDI 6022 Wskazówki Strona Opis techniczny, tabela wyboru 212 Wskazówki projektowe 12 System modułowy 213 Opis Obudowa Z obydwu stron znormalizowane kołnierze kanałowe, z ocynko wanej blachy stalowej, niewiel kie wymiary. Wirnik Wygięte do przodu łopatki wirnika promieniowego ze stali ocynkowanej, wysoka sprawność, niska głośność, aerodynamiczna obudowa spiralna, wlot poprzez dyszę. Napęd Za pomocą bezobsługowego silnika z wirnikiem zewnętrznym z nasadzonym wirnikiem wen tylatora. Obudowa zamknięta, IP 54 wzgl. IP 44. Uzwojenie w wykonaniu tropikalnym im pregnowane przeciwwilgocio wo. Wyposażony w łożyska kulkowe, bezzakłóceniowy. Wy ważenie dynamiczne i elasty czne zawieszenie zapewniają cichą pracę, bez drgań. Puszka zaciskowa Na zewnątrz na obudowie, wbudowany kondesator przy typach jednofazowych. Sto pień ochrony IP 54. Ochrona silnika Poprzez wbudowane termo styki, włączone szeregowo w uzwojenie silnika, działanie samoczynne. Regulacja wydajności Przez redukcję napięcia trans formatorem 5 stopniowym lub elektronicznie (bezstopniowo). Wydajności w zależności od napięcia przedstawione są na wykresie. Głośność Ponad charakterystykami po dane są głośność całkowita oraz rozkład na poszczególne częstotliwości dla: Mocy akustycznej emisji od Mocy akustycznej na ssaniu/ tłoczeniu w db(a). Na charak terystykach podana dodatko wo jest moc akustyczna na ssaniu w zależności od na pięcia regulacji. W tabeli ty pów podana jest dodatkowo: emisja hałasu od jako ciśnienie akustyczne w odległości 4 m (warunki wolnej przestrzeni). Zabudowa Możliwa w każdym położeniu. Wykonanie przeciwwybuchowe Termiczna ochrona silnika za pomocą wbudowanych termo rezystorów, które należy pod łączyć do urządzenia wyzwa lającego MSA. Dzięki temu wy posażeniu dopuszczona jest regulacja obrotów, przy czym nie wolno przekraczać minimal nego napięcia 95 V. Dalszy osprzęt Strona Przepustnice i czerpnie powietrza 244, 291 Filtry, nagrzewnice i tłumiki 245 Systemy regulacji temp. dla nagrzewnic 251, 256 Regulatory obrotów i urządz. pełnej ochrony silnika 328 Typ Nr kat. Wydajność swobodna Znamion. prędkość obrotowa Ciśn. akust. emisja od Pobór mocy Schemat podłącz. Maks. temp. przepływu. przy nap. znamion. regulow. Regulator 5 stopniowy bez z ochrony silnika ochroną silnika Wyłącznik ochrony silnika do podłączenia termostyków min 1 db(a) 4 m kw A Nr + C + C kg Typ Nr kat. Typ Nr kat. Typ Nr kat. Prąd jednofazowy, 230 V, 50 Hz, silnik kondesatorowy, stopień ochrony IP 54 KW 225/4/50/ ,53 2, ,5 TSW 3, MWS 3, MW 1579 Silnik trójfazowy, 230/400 V, 50 Hz, stopień ochrony IP 54 KD 225/6/50/ ,22 0,78/0, TSD 0, RDS MD 5849 KD 225/4/50/ ,55 1,6/0, ,5 TSD 1, RDS MD 5849 Przeciwwybuchowe E Exe II, klasa temperaturowa T1 T3, prąd trójfazowy 400 V, 50 Hz, stopień ochrony IP 44 KD 225/4/50/25 Ex ,49 0, ,5 TSD 1, MSA 1289 Waga netto ok. 216

8 Wentylatory kanałowe InlineVent ø 225 mm łopatki wygięte do przodu, do kanałów prostokątnych 50 x 25 cm KW 225/4/50/25 Osprzęt L WA Emisja db(a) L WA Na ssaniu db(a) L WA Na tłoczeniu db(a) V 170 V 140 V 100 V Przepustnica zewnętrzna Typ VK 50/25 Nr kat Samoczynna, z tworzywa, szara. Czerpnia powietrza Typ WSG 50/25 Nr kat Stabilna konstrukcja z tłoczonych profili aluminiowych, kolor natu ralny. KD 225/6/50/25 L WA Emisja db(a) L WA Na ssaniu db(a) L WA Na tłoczeniu db(a) KD 225/4/50/ V 280 V 200 V 140 V L WA Emisja db(a) L WA Na ssaniu db(a) L WA Na tłoczeniu db(a) KD 225/4/50/25 Ex 400 V 280 V 200 V 140 V L WA Emisja db(a) L WA Na ssaniu db(a) L WA Na tłoczeniu db(a) V 280 V 200 V 140 V 79 obszar niedopuszczalny Kanałowy filtr powietrza Typ KLF 50/25 30 Nr kat Typ KLF 50/25 30 F7 Nr kat Kaseta z filtrem kieszeniowym o dużej powierzchni. Filtr z re generowalnych włókien synte tycznych, wzmacnianych. Obu dowa z blachy ocynkowanej z kołnierzami po obu stronach do wbudowania w systemie ka nałowym. Przepustnica wielopłaszczyznowa Typ JVK 50/25 Nr kat Obudowa ramowa z kołnierzami po obu stronach, mechanizm nastawczy poza strumieniem Kształtki Typ FSK 50/25 Nr kat Do taniej integracji wentylatorów prostokątnych w systemach ruro wych. Przeciwkołnierz Typ GF 50/25 Nr kat Kołnierz ramowy do połączenia z kanałem. Króciec elastyczny Typ VS 50/25 Nr kat Elastyczny łącznik kanałowy z kołnierzami po obu stronach. do went. przeciwwybuchowych Typ VS 50/25 Ex Nr kat Tłumik hałasu kanałowy Typ KSD 50/25 30 Nr kat Do montażu w ciągu kanałów po stronie tłoczenia i ssania. W celu uniknięcia przenoszenia drgań należy zastosować króćce elastyczne (VS lub VS.. Ex). Nagrzewnica elektryczna Typ EHR K 8/50/25 30 Nr kat Zamknięte grzałki w obudowie z blachy ocynkowanej z kołnierza mi po obu stronach do zabudo wy w ciągu kanałów. Nagrzewnica wodna Typ WHR 2/50/25 30 Nr kat Typ WHR 4/50/25 30 Nr kat Do zabudowy w kanałach pro stokątnych. Systemy regulacji temperatury dla nagrzewnic wodnych Typ WHS 1100 Nr kat Typ WHS 2200 Nr kat dla nagrzewnic elektrycznych EHR K Typ EHSD 16 Nr kat

9 Wentylatory kanałowe InlineVent ø 250 mm łopatki wygięte do przodu, do kanałów prostokątnych 50 x 30 cm K.. Korzystna cena w stosunku do wydajności. Wielostronne zastosowania w przemyśle i rzemiośle. Wentylator kanałowy o wysokiej sprawności i korzystnym stosunku cena / wydajność. Specjalnie opracowany do bez pośredniego wbudowania w sys temy kanałowe. Wysoki spręż w celu pokonania oporów tarcia i urządzeń jak również strat w instalacji. Wielostronne zastosowania w przemyśle i rzemiośle. Wskazówka: Wyposażenie insta lacji nawiewnych w KLF.. F7 (zobacz po prawej) i wyłącznik różnicy ciśnień DDS (nr kat. 0445) spełnia VDI 6022 Wskazówki Strona Opis techniczny, tabela wyboru 212 Wskazówki projektowe 12 System modułowy 213 Opis Obudowa Z obydwu stron znormalizowane kołnierze kanałowe, z ocynko wanej blachy stalowej, niewiel kie wymiary. Wirnik Wygięte do przodu łopatki wirnika promieniowego ze stali ocynkowanej, wysoka sprawność, niska głośność, aerodynamiczna obudowa spiralna, wlot poprzez dyszę. Napęd Za pomocą bezobsługowego silnika z wirnikiem zewnętrznym z nasadzonym wirnikiem wen tylatora. Obudowa zamknięta, IP 54 wzgl. IP 44. Uzwojenie w wykonaniu tropikalnym im pregnowane przeciwwilgocio wo. Wyposażony w łożyska kulkowe, bezzakłóceniowy. Wy ważenie dynamiczne i elasty czne zawieszenie zapewniają cichą pracę, bez drgań. Puszka zaciskowa Na zewnątrz na obudowie, wbudowany kondesator przy typach jednofazowych. Sto pień ochrony IP 54. Ochrona silnika Poprzez wbudowane termo styki, włączone szeregowo w uzwojenie silnika, działanie samoczynne. Regulacja wydajności Przez redukcję napięcia trans formatorem 5 stopniowym lub elektronicznie (bezstopniowo). Wydajności w zależności od napięcia przedstawione są na wykresie. Głośność Ponad charakterystykami po dane są głośność całkowita oraz rozkład na poszczególne częstotliwości dla: Mocy akustycznej emisji od Mocy akustycznej na ssaniu/ tłoczeniu w db(a). Na charak terystykach podana dodatko wo jest moc akustyczna na ssaniu w zależności od na pięcia regulacji. W tabeli ty pów podana jest dodatkowo: emisja hałasu od jako ciśnienie akustyczne w odległości 4 m (warunki wolnej przestrzeni). Zabudowa Możliwa w każdym położeniu. Wykonanie przeciwwybuchowe Termiczna ochrona silnika za pomocą wbudowanych termo rezystorów, które należy pod łączyć do urządzenia wyzwa lającego MSA. Dzięki temu wy posażeniu dopuszczona jest regulacja obrotów, przy czym nie wolno przekraczać minimal nego napięcia 95 V. Dalszy osprzęt Strona Przepustnice i czerpnie powietrza 244, 291 Filtry, nagrzewnice i tłumiki 245 Systemy regulacji temp. dla nagrzewnic 251, 256 Regulatory obrotów i urządz. pełnej ochrony silnika 328 Typ Nr kat. Wydajność Znamion. Ciśn. akust. Pobór mocy Schemat Maks. temp. Waga Regulator 5 stopniowy Wyłącznik ochrony swobodna prędkość emisja od podłącz. przepływu. przy nap. netto bez z silnika do podłączenia obrotowa znamion. regulow. ok. ochrony silnika ochroną silnika termostyków min 1 db(a) 4 m kw A Nr + C + C kg Typ Nr kat. Typ Nr kat. Typ Nr kat. Prąd jednofazowy, 230 V, 50 Hz, silnik kondesatorowy, stopień ochrony IP 54 KW 250/6/50/30 1) ,29 1, ,5 TSW 3, MWS 3, MW 1579 KW 250/4/50/ ,76 3, ,5 TSW 5, MWS 5, MW 1579 Silnik trójfazowy, 230/400 V, 50 Hz, stopień ochrony IP 54 KD 250/6/50/ ,33 1,2/0, TSD 0, RDS MD 5849 KD 250/4/50/ ,79 2,4/1, ,5 TSD 3, RDS MD 5849 Przeciwwybuchowe E Exe II, klasa temperaturowa T1 T3, prąd trójfazowy 400 V, 50 Hz, stopień ochrony IP 44 KD 250/4/50/30 Ex ,90 1, ,5 TSD 3, MSA ) ten typ ma odmienną charakterystykę; dost. na zapytanie. 218

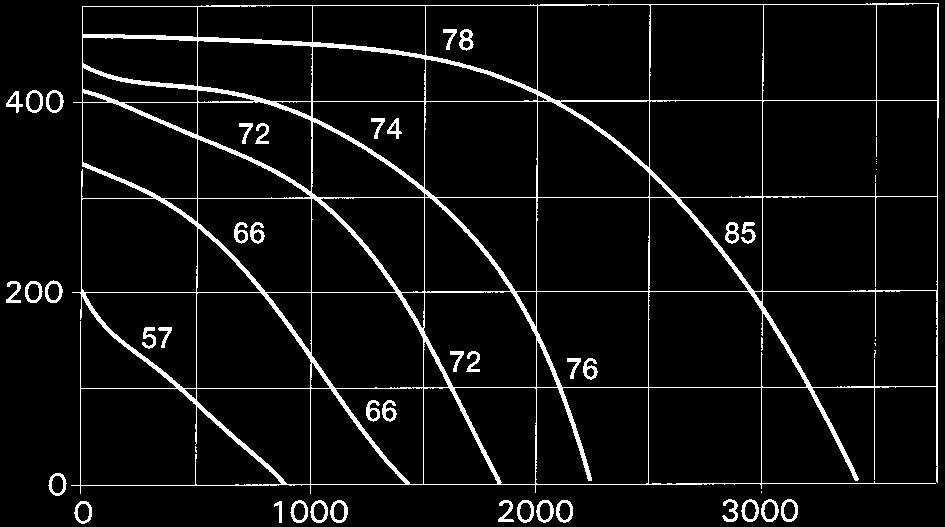

10 Wentylatory kanałowe InlineVent ø 250 mm łopatki wygięte do przodu, do kanałów prostokątnych 50 x 30 cm KW 250/4/50/30 L WA Emisja db(a) L WA Na ssaniu db(a) L WA Na tłoczeniu db(a) KD 250/6/50/30 L WA Emisja db(a) L WA Na ssaniu db(a) L WA Na tłoczeniu db(a) V 170 V 140 V 100 V obszar niedopuszczalny L WA Emisja db(a) L WA Na ssaniu db(a) L WA Na tłoczeniu db(a) KD 250/4/50/30 KD 250/4/50/30 Ex 400 V 280 V 200 V 140 V 400 V 280 V 200 V 140 V obszar niedopuszczalny L WA Emisja db(a) L WA Na ssaniu db(a) L WA Na tłoczeniu db(a) V 280 V 200 V 140 V 84 obszar niedopuszczalny Osprzęt Przepustnica zewnętrzna Typ VK 50/30 Nr kat Samoczynna, z tworzywa, szara. Czerpnia powietrza Typ WSG 50/30 Nr kat Stabilna konstrukcja z tłoczonych profili aluminiowych, kolor natu ralny. Kanałowy filtr powietrza Typ KLF 50/25 30 Nr kat Typ KLF 50/25 30 F7 Nr kat Kaseta z filtrem kieszeniowym o dużej powierzchni. Filtr z re generowalnych włókien synte tycznych, wzmacnianych. Obu dowa z blachy ocynkowanej z kołnierzami po obu stronach do wbudowania w systemie ka nałowym. Przepustnica wielopłaszczyznowa Typ JVK 50/30 Nr kat Obudowa ramowa z kołnierzami po obu stronach, mechanizm nastawczy poza strumieniem Kształtki Typ FSK 50/30 Nr kat Do taniej integracji wentylatorów prostokątnych w systemach ru rowych. Przeciwkołnierz Typ GF 50/30 Nr kat Kołnierz ramowy do połączenia z kanałem. Króciec elastyczny Typ VS 50/30 Nr kat Elastyczny łącznik kanałowy z kołnierzami po obu stronach. do went. przeciwwybuchowych Typ VS 50/30 Ex Nr kat Tłumik hałasu kanałowy Typ KSD 50/25 30 Nr kat Do montażu w ciągu kanałów po stronie tłoczenia i ssania. W celu uniknięcia przenoszenia drgań należy zastosować króćce elastyczne (VS lub VS.. Ex). Nagrzewnica elektryczna Typ EHR K 8/50/25 30 Nr kat Zamknięte grzałki w obudowie z blachy ocynkowanej z kołnierza mi po obu stronach do zabudo wy w ciągu kanałów. Nagrzewnica wodna Typ WHR 2/50/25 30 Nr kat Typ WHR 4/50/25 30 Nr kat Do zabudowy w kanałach pro stokątnych. Systemy regulacji temperatury dla nagrzewnic wodnych Typ WHS 1100 Nr kat Typ WHS 2200 Nr kat dla nagrzewnic elektrycznych EHR K Typ EHSD 16 Nr kat

11 Wentylatory kanałowe InlineVent ø 285 mm łopatki wygięte do przodu, do kanałów prostokątnych 60 x 30 cm K.. Korzystna cena w stosunku do wydajności. Wielostronne zastosowania w przemyśle i rzemiośle. Wentylator kanałowy o wysokiej sprawności i korzystnym stosunku cena / wydajność. Specjalnie opracowany do bez pośredniego wbudowania w sys temy kanałowe. Wysoki spręż w celu pokonania oporów tarcia i urządzeń jak również strat w instalacji. Wielostronne zastosowania w przemyśle i rzemiośle. Wskazówka: Wyposażenie insta lacji nawiewnych w KLF.. F7 (zobacz po prawej) i wyłącznik różnicy ciśnień DDS (nr kat. 0445) spełnia VDI 6022 Wskazówki Strona Opis techniczny, tabela wyboru 212 Wskazówki projektowe 12 System modułowy 213 Opis Obudowa Z obydwu stron znormalizowane kołnierze kanałowe, z ocynko wanej blachy stalowej, niewiel kie wymiary. Wirnik Wygięte do przodu łopatki wirnika promieniowego ze stali ocynkowanej, wysoka sprawność, niska głośność, aerodynamiczna obudowa spiralna, wlot poprzez dyszę. Napęd Za pomocą bezobsługowego silnika z wirnikiem zewnętrznym z nasadzonym wirnikiem wen tylatora. Obudowa zamknięta, IP 54 wzgl. IP 44. Uzwojenie w wykonaniu tropikalnym im pregnowane przeciwwilgocio wo. Wyposażony w łożyska kulkowe, bezzakłóceniowy. Wy ważenie dynamiczne i elasty czne zawieszenie zapewniają cichą pracę, bez drgań. Puszka zaciskowa Na zewnątrz na obudowie, wbudowany kondesator przy typach jednofazowych. Sto pień ochrony IP 54. Ochrona silnika Poprzez wbudowane termo styki, włączone szeregowo w uzwojenie silnika, działanie samoczynne. Regulacja wydajności Przez redukcję napięcia trans formatorem 5 stopniowym lub elektronicznie (bezstopniowo). Wydajności w zależności od napięcia przedstawione są na wykresie. Głośność Ponad charakterystykami po dane są głośność całkowita oraz rozkład na poszczególne częstotliwości dla: Mocy akustycznej emisji od Mocy akustycznej na ssaniu/ tłoczeniu w db(a). Na charak terystykach podana dodatko wo jest moc akustyczna na ssaniu w zależności od na pięcia regulacji. W tabeli ty pów podana jest dodatkowo: emisja hałasu od jako ciśnienie akustyczne w odległości 4 m (warunki wolnej przestrzeni). Zabudowa Możliwa w każdym położeniu. Wykonanie przeciwwybuchowe Termiczna ochrona silnika za pomocą wbudowanych termo rezystorów, które należy pod łączyć do urządzenia wyzwa lającego MSA. Dzięki temu wy posażeniu dopuszczona jest regulacja obrotów, przy czym nie wolno przekraczać minimal nego napięcia 95 V. Dalszy osprzęt Strona Przepustnice i czerpnie powietrza 244, 291 Filtry, nagrzewnice i tłumiki 245 Systemy regulacji temp. dla nagrzewnic 251, 256 Regulatory obrotów i urządz. pełnej ochrony silnika 328 Typ Nr kat. Wydajność Znamion. Ciśn. akust. Pobór mocy Schemat Maks. temp. Waga Regulator 5 stopniowy Wyłącznik ochrony swobodna prędkość emisja od podłącz. przepływu. przy nap. netto bez z silnika do podłączenia obrotowa znamion. regulow. ok. ochrony silnika ochroną silnika termostyków min 1 db(a) 4 m kw A Nr + C + C kg Typ Nr kat. Typ Nr kat. Typ Nr kat. Prąd jednofazowy, 230 V, 50 Hz, silnik kondesatorowy, stopień ochrony IP 54 KW 285/6/60/30 1) ,48 2, TSW 3, MWS 3, MW 1579 KW 285/4/60/ ,21 5, TSW 7, MWS 7, MW 1579 Silnik trójfazowy, 230/400 V, 50 Hz, stopień ochrony IP 54 KD 285/6/60/ ,42 1,49/0, TSD 1, RDS MD 5849 KD 285/4/60/ ,36 4,1/2, TSD 3, RDS MD 5849 Przeciwwybuchowe E Exe II, klasa temperaturowa T1 T3, prąd trójfazowy 230/400 V, 50 Hz, stopień ochrony IP 44 KD 285/4/60/30 Ex ,30 3,8/2, TSD 3, MSA ) ten typ ma odmienną charakterystykę; dost. na zapytanie. 220

12 Wentylatory kanałowe InlineVent ø 285 mm łopatki wygięte do przodu, do kanałów prostokątnych 60 x 30 cm KW 285/4/60/30 L WA Emisja db(a) L WA Na ssaniu db(a) L WA Na tłoczeniu db(a) KD 285/6/60/30 L WA Emisja db(a) L WA Na ssaniu db(a) L WA Na tłoczeniu db(a) KD 285/4/60/30 L WA Emisja db(a) L WA Na ssaniu db(a) L WA Na tłoczeniu db(a) KD 285/4/60/30 Ex 400 V 280 V 200 V 140 V L WA Emisja db(a) L WA Na ssaniu db(a) L WA Na tłoczeniu db(a) V 170 V 140 V 100 V 400 V 280 V 200 V 140 V obszar niedopuszczalny V 280 V 200 V 140 V Osprzęt Przepustnica zewnętrzna Typ VK 60/30 Nr kat Samoczynna, z tworzywa, szara. Czerpnia powietrza Typ WSG 60/30 Nr kat Stabilna konstrukcja z tłoczonych profili aluminiowych, kolor natu ralny. Kanałowy filtr powietrza Typ KLF 60/30 35 Nr kat Typ KLF 60/30 35 F7 Nr kat Kaseta z filtrem kieszeniowym o dużej powierzchni. Filtr z re generowalnych włókien synte tycznych, wzmacnianych. Obu dowa z blachy ocynkowanej z kołnierzami po obu stronach do wbudowania w systemie ka nałowym. Przepustnica wielopłaszczyznowa Typ JVK 60/30 Nr kat Obudowa ramowa z kołnierzami po obu stronach, mechanizm nastawczy poza strumieniem Kształtki Typ FSK 60/30 Nr kat Do taniej integracji wentylatorów prostokątnych w systemach ruro wych. Przeciwkołnierz Typ GF 60/30 Nr kat Kołnierz ramowy do połączenia z kanałem. Króciec elastyczny Typ VS 60/30 Nr kat Elastyczny łącznik kanałowy z kołnierzami po obu stronach. do went. przeciwwybuchowych Typ VS 60/30 Ex Nr kat Tłumik hałasu kanałowy Typ KSD 60/30 35 Nr kat Do montażu w ciągu kanałów po stronie tłoczenia i ssania. W celu uniknięcia przenoszenia drgań należy zastosować króćce elastyczne (VS lub VS.. Ex). Nagrzewnica elektryczna Typ EHR K 15/60/30 35 Nr kat Zamknięte grzałki w obudowie z blachy ocynkowanej z kołnierza mi po obu stronach do zabudo wy w ciągu kanałów. Nagrzewnica wodna Typ WHR 2/60/30 35 Nr kat Typ WHR 4/60/30 35 Nr kat Do zabudowy w kanałach pro stokątnych. Systemy regulacji temperatury dla nagrzewnic wodnych Typ WHS ) Nr kat dla nagrzewnic elektrycznych EHR K Typ EHSD 16 Nr kat ) Dla typu WHR 4/60/30 35 z obniżoną mocą grzewczą do 2200 l/h. 221

13 Wentylatory kanałowe InlineVent ø 315 mm łopatki wygięte do przodu, do kanałów prostokątnych 60 x 35 cm K.. Korzystna cena w stosunku do wydajności. Wielostronne zastosowania w przemyśle i rzemiośle. Wentylator kanałowy o wysokiej sprawności i korzystnym stosunku cena / wydajność. Specjalnie opracowany do bez pośredniego wbudowania w sys temy kanałowe. Wysoki spręż w celu pokonania oporów tarcia i urządzeń jak również strat w instalacji. Wielostronne zastosowania w przemyśle i rzemiośle. Wskazówka: Wyposażenie insta lacji nawiewnych w KLF.. F7 (zobacz po prawej) i wyłącznik różnicy ciśnień DDS (nr kat. 0445) spełnia VDI 6022 Wskazówki Strona Opis techniczny, tabela wyboru 212 Wskazówki projektowe 12 System modułowy 213 Opis Obudowa Z obydwu stron znormalizowane kołnierze kanałowe, z ocynko wanej blachy stalowej, niewiel kie wymiary. Wirnik Wygięte do przodu łopatki wirnika promieniowego ze stali ocynkowanej, wysoka sprawność, niska głośność, aerodynamiczna obudowa spiralna, wlot poprzez dyszę. Napęd Za pomocą bezobsługowego silnika z wirnikiem zewnętrznym z nasadzonym wirnikiem wen tylatora. Obudowa zamknięta, IP 54 wzgl. IP 44. Uzwojenie w wykonaniu tropikalnym im pregnowane przeciwwilgocio wo. Wyposażony w łożyska kulkowe, bezzakłóceniowy. Wy ważenie dynamiczne i elasty czne zawieszenie zapewniają cichą pracę, bez drgań. Puszka zaciskowa Na zewnątrz na obudowie, wbudowany kondesator przy typach jednofazowych. Sto pień ochrony IP 54. Ochrona silnika Poprzez wbudowane termo styki, włączone szeregowo w uzwojenie silnika, działanie samoczynne. Regulacja wydajności Przez redukcję napięcia trans formatorem 5 stopniowym lub elektronicznie (bezstopniowo). Wydajności w zależności od napięcia przedstawione są na wykresie. Głośność Ponad charakterystykami po dane są głośność całkowita oraz rozkład na poszczególne częstotliwości dla: Mocy akustycznej emisji od Mocy akustycznej na ssaniu/ tłoczeniu w db(a). Na charak terystykach podana dodatko wo jest moc akustyczna na ssaniu w zależności od na pięcia regulacji. W tabeli ty pów podana jest dodatkowo: emisja hałasu od jako ciśnienie akustyczne w odległości 4 m (warunki wolnej przestrzeni). Zabudowa Możliwa w każdym położeniu. Wykonanie przeciwwybuchowe Termiczna ochrona silnika za pomocą wbudowanych termo rezystorów, które należy pod łączyć do urządzenia wyzwa lającego MSA. Dzięki temu wy posażeniu dopuszczona jest regulacja obrotów, przy czym nie wolno przekraczać minimal nego napięcia 95 V. Dalszy osprzęt Strona Przepustnice i czerpnie powietrza 244, 291 Filtry, nagrzewnice i tłumiki 245 Systemy regulacji temp. dla nagrzewnic 251, 256 Regulatory obrotów i urządz. pełnej ochrony silnika 328 Typ Nr kat. Wydajność Znamion. Ciśn. akust. Pobór mocy Schemat Maks. temp. Waga Regulator 5 stopniowy Wyłącznik ochrony swobodna prędkość emisja od podłącz. przepływu. przy nap. netto bez z silnika do podłączenia obrotowa znamion. regulow. ok. ochrony silnika ochroną silnika termostyków min 1 db(a) 4 m kw A Nr + C + C kg Typ Nr kat. Typ Nr kat. Typ Nr kat. Prąd jednofazowy, 230 V, 50 Hz, silnik kondesatorowy, stopień ochrony IP 54 KW 315/6/60/ ,56 2, TSW 3, MWS MW 1579 Silnik trójfazowy, 230/400 V, 50 Hz, stopień ochrony IP 54 KD 315/6/60/ ,91 3,1/1, TSD 3, RDS MD 5849 KD 315/4/60/ ,46 7,1/4, TSD 5, RDS MD 5849 Przeciwwybuchowe E Exe II, klasa temperaturowa T1 T3, prąd trójfazowy 230/400 V, 50 Hz, stopień ochrony IP 44 KD 315/4/60/35 Ex ,10 6,8/3, TSD 5, MSA

14 Wentylatory kanałowe InlineVent ø 315 mm łopatki wygięte do przodu, do kanałów prostokątnych 60 x 35 cm KW 315/6/60/35 L WA Emisja db(a) L WA Na ssaniu db(a) L WA Na tłoczeniu db(a) KD 315/6/60/ L WA Emisja db(a) L WA Na ssaniu db(a) L WA Na tłoczeniu db(a) KD 315/4/60/ V 280 V 200 V 140 V L WA Emisja db(a) L WA Na ssaniu db(a) L WA Na tłoczeniu db(a) KD 315/4/60/35 Ex 400 V 280 V 200 V 140 V obszar niedopuszczalny L WA Emisja db(a) L WA Na ssaniu db(a) L WA Na tłoczeniu db(a) V 170 V 140 V 100 V V 280 V 200 V 140 V 87 obszar niedopuszczalny Osprzęt Przepustnica zewnętrzna Typ VK 60/35 Nr kat Samoczynna, z tworzywa, szara. Czerpnia powietrza Typ WSG 60/35 Nr kat Stabilna konstrukcja z tłoczonych profili aluminiowych, kolor natu ralny. Kanałowy filtr powietrza Typ KLF 60/30 35 Nr kat Typ KLF 60/30 35 F7 Nr kat Kaseta z filtrem kieszeniowym o dużej powierzchni. Filtr z re generowalnych włókien synte tycznych, wzmacnianych. Obu dowa z blachy ocynkowanej z kołnierzami po obu stronach do wbudowania w systemie ka nałowym. Przepustnica wielopłaszczyznowa Typ JVK 60/35 Nr kat Obudowa ramowa z kołnierzami po obu stronach, mechanizm nastawczy poza strumieniem Kształtki Typ FSK 60/35 Nr kat Do taniej integracji wentylatorów prostokątnych w systemach ruro wych. Przeciwkołnierz Typ GF 60/35 Nr kat Kołnierz ramowy do połączenia z kanałem. Króciec elastyczny Typ VS 60/35 Nr kat Elastyczny łącznik kanałowy z kołnierzami po obu stronach. do went. przeciwwybuchowych Typ VS 60/35 Ex Nr kat Tłumik hałasu kanałowy Typ KSD 60/30 35 Nr kat Do montażu w ciągu kanałów po stronie tłoczenia i ssania. W celu uniknięcia przenoszenia drgań należy zastosować króćce elastyczne (VS lub VS.. Ex). Nagrzewnica elektryczna Typ EHR K 15/60/30 35 Nr kat Zamknięte grzałki w obudowie z blachy ocynkowanej z kołnierza mi po obu stronach do zabudo wy w ciągu kanałów. Nagrzewnica wodna Typ WHR 2/60/30 35 Nr kat Typ WHR 4/60/30 35 Nr kat Do zabudowy w kanałach pro stokątnych. Systemy regulacji temperatury dla nagrzewnic wodnych Typ WHS ) Nr kat dla nagrzewnic elektrycznych EHR K Typ EHSD 16 Nr kat ) Dla typu WHR 4/60/30 35 z obniżoną mocą grzewczą do 2200 l/h. 223

15 Wentylatory kanałowe InlineVent ø 355 mm łopatki wygięte do przodu, do kanałów prostokątnych 70 x 40 cm K.. Korzystna cena w stosunku do wydajności. Wielostronne zastosowania w przemyśle i rzemiośle. Wentylator kanałowy o wysokiej sprawności i korzystnym stosunku cena / wydajność. Specjalnie opracowany do bez pośredniego wbudowania w sys temy kanałowe. Wysoki spręż w celu pokonania oporów tarcia i urządzeń jak również strat w instalacji. Wielostronne zastosowania w przemyśle i rzemiośle. Wskazówka: Wyposażenie insta lacji nawiewnych w KLF.. F7 (zobacz po prawej) i wyłącznik różnicy ciśnień DDS (nr kat. 0445) spełnia VDI 6022 Wskazówki Strona Opis techniczny, tabela wyboru 212 Wskazówki projektowe 12 System modułowy 213 Opis Obudowa Z obydwu stron znormalizowane kołnierze kanałowe, z ocynko wanej blachy stalowej, niewiel kie wymiary. Wirnik Wygięte do przodu łopatki wirnika promieniowego ze stali ocynkowanej, wysoka sprawność, niska głośność, aerodynamiczna obudowa spiralna, wlot poprzez dyszę. Napęd Za pomocą bezobsługowego silnika z wirnikiem zewnętrznym z nasadzonym wirnikiem wen tylatora. Obudowa zamknięta, IP 54 wzgl. IP 44. Uzwojenie w wykonaniu tropikalnym im pregnowane przeciwwilgocio wo. Wyposażony w łożyska kulkowe, bezzakłóceniowy. Wy ważenie dynamiczne i elasty czne zawieszenie zapewniają cichą pracę, bez drgań. Puszka zaciskowa Na zewnątrz na obudowie, wbudowany kondesator przy typach jednofazowych. Sto pień ochrony IP 54. Ochrona silnika Poprzez wbudowane termo styki, włączone szeregowo w uzwojenie silnika, działanie samoczynne. Regulacja wydajności Przez redukcję napięcia trans formatorem 5 stopniowym lub elektronicznie (bezstopniowo). Wydajności w zależności od napięcia przedstawione są na wykresie. Głośność Ponad charakterystykami po dane są głośność całkowita oraz rozkład na poszczególne częstotliwości dla: Mocy akustycznej emisji od Mocy akustycznej na ssaniu/ tłoczeniu w db(a). Na charak terystykach podana dodatko wo jest moc akustyczna na ssaniu w zależności od na pięcia regulacji. W tabeli ty pów podana jest dodatkowo: emisja hałasu od jako ciśnienie akustyczne w odległości 4 m (warunki wolnej przestrzeni). Zabudowa Możliwa w każdym położeniu. Wykonanie przeciwwybuchowe Termiczna ochrona silnika za pomocą wbudowanych termo rezystorów, które należy pod łączyć do urządzenia wyzwa lającego MSA. Dzięki temu wy posażeniu dopuszczona jest regulacja obrotów, przy czym nie wolno przekraczać minimal nego napięcia 95 V. Dalszy osprzęt Strona Przepustnice i czerpnie powietrza 244, 291 Filtry, nagrzewnice i tłumiki 245 Systemy regulacji temp. dla nagrzewnic 251, 256 Regulatory obrotów i urządz. pełnej ochrony silnika 328 Typ Nr kat. Wydajność Znamion. Ciśn. akust. Pobór mocy Schemat Maks. temp. Waga Regulator 5 stopniowy Wyłącznik ochrony swobodna prędkość emisja od podłącz. przepływu. przy nap. netto bez z silnika do podłączenia obrotowa znamion. regulow. ok. ochrony silnika ochroną silnika termostyków min 1 db(a) 4 m kw A Nr + C + C kg Typ Nr kat. Typ Nr kat. Typ Nr kat. Silnik trójfazowy, 230/400 V, 50 Hz, stopień ochrony IP 54 KD 355/8/70/ ,95 3,3/1, TSD 3, RDS MD 5849 KD 355/6/70/ ,63 5,2/3, TSD 5, RDS MD 5849 KD 355/4/70/ ,60 10,5/6, TSD 7, RDS MD 5849 Przeciwwybuchowe E Exe II, klasa temperaturowa T1 T3, prąd trójfazowy 230/400 V, 50 Hz, stopień ochrony IP 44 KD 355/6/70/40 Ex ,81 6,4/3, ,5 TSD 5, MSA

16 Wentylatory kanałowe InlineVent ø 355 mm łopatki wygięte do przodu, do kanałów prostokątnych 70 x 40 cm KD 355/8/70/40 L WA Emisja db(a) L WA Na ssaniu db(a) L WA Na tłoczeniu db(a) KD 355/6/70/ V 280 V 200 V 140 V L WA Emisja db(a) L WA Na ssaniu db(a) L WA Na tłoczeniu db(a) KD 355/4/70/ V 280 V 200 V 140 V L WA Emisja db(a) L WA Na ssaniu db(a) L WA Na tłoczeniu db(a) KD 355/6/70/40 Ex 400 V 280 V 200 V 140 V obszar niedopuszczalny L WA Emisja db(a) L WA Na ssaniu db(a) L WA Na tłoczeniu db(a) V 280 V 200 V 140 V Osprzęt Przepustnica zewnętrzna Typ VK 70/40 Nr kat Samoczynna, z tworzywa, szara. Czerpnia powietrza Typ WSG 70/40 Nr kat Stabilna konstrukcja z tłoczonych profili aluminiowych, kolor natu ralny. Kanałowy filtr powietrza Typ KLF 70/40 Nr kat Typ KLF 70/40 F7 Nr kat Kaseta z filtrem kieszeniowym o dużej powierzchni. Filtr z re generowalnych włókien synte tycznych, wzmacnianych. Obu dowa z blachy ocynkowanej z kołnierzami po obu stronach do wbudowania w systemie ka nałowym. Przepustnica wielopłaszczyznowa Typ JVK 70/40 Nr kat Obudowa ramowa z kołnierzami po obu stronach, mechanizm nastawczy poza strumieniem Kształtki Typ FSK 70/40 Nr kat Do taniej integracji wentylatorów prostokątnych w systemach ruro wych. Przeciwkołnierz Typ GF 70/40 Nr kat Kołnierz ramowy do połączenia z kanałem. Króciec elastyczny Typ VS 70/40 Nr kat Elastyczny łącznik kanałowy z kołnierzami po obu stronach. do went. przeciwwybuchowych Typ VS 70/40 Ex Nr kat Tłumik hałasu kanałowy Typ KSD 70/40 Nr kat Obudowa z ocynkowanej blachy stalowej, z kołnierzami przyłącze niowymi, zgodnymi wymiarowo z wentylatorami kanałowymi. Do montażu w ciągu kanałów po stronie tłoczenia i ssania. W celu uniknięcia przenoszenia drgań należy zastosować króćce elastyczne (VS lub VS.. Ex). Nagrzewnica wodna Typ WHR 2/70/40 Nr kat Typ WHR 4/70/40 Nr kat Do zabudowy w kanałach pro stokątnych. Systemy regulacji temperatury dla nagrzewnic wodnych Typ WHS ) Nr kat ) Dla typu WHR 4/70/40 z obniżoną mocą grzewczą do 2200 l/h. 225

17 Wentylatory kanałowe InlineVent ø 400 mm łopatki wygięte do przodu, do kanałów prostokątnych 80 x 50 cm K.. Korzystna cena w stosunku do wydajności. Wielostronne zastosowania w przemyśle i rzemiośle. Wentylator kanałowy o wysokiej sprawności i korzystnym stosunku cena / wydajność. Specjalnie opracowany do bez pośredniego wbudowania w sys temy kanałowe. Wysoki spręż w celu pokonania oporów tarcia i urządzeń jak również strat w instalacji. Wielostronne zastosowania w przemyśle i rzemiośle. Wskazówki Strona Opis techniczny, tabela wyboru 212 Wskazówki projektowe 12 System modułowy 213 Opis Obudowa Z obydwu stron znormalizowane kołnierze kanałowe, z ocynko wanej blachy stalowej, niewiel kie wymiary. Wirnik Wygięte do przodu łopatki wirnika promieniowego ze stali ocynkowanej, wysoka sprawność, niska głośność, aerodynamiczna obudowa spiralna, wlot poprzez dyszę. Napęd Za pomocą bezobsługowego silnika z wirnikiem zewnętrznym z nasadzonym wirnikiem wen tylatora. Obudowa zamknięta, IP 54. Uzwojenie w wykonaniu tropikalnym impregnowane prze ciwwilgociowo. Wyposażony w łożyska kulkowe, bezzakłóce niowy. Wyważenie dynamiczne i elastyczne zawieszenie zapew niają cichą pracę, bez drgań. Puszka zaciskowa Na zewnątrz na obudowie, wbudowany kondesator przy typach jednofazowych. Sto pień ochrony IP 54. Ochrona silnika Poprzez wbudowane termo styki, włączone szeregowo w uzwojenie silnika, działanie samoczynne.. Regulacja wydajności Przez redukcję napięcia trans formatorem 5 stopniowym lub elektronicznie (bezstopniowo). Wydajności w zależności od napięcia przedstawione są na wykresie. Głośność Ponad charakterystykami po dane są głośność całkowita oraz rozkład na poszczególne częstotliwości dla: Mocy akustycznej emisji od Mocy akustycznej na ssaniu/ tłoczeniu w db(a). Na charak terystykach podana dodatko wo jest moc akustyczna na ssaniu w zależności od na pięcia regulacji. W tabeli ty pów podana jest dodatkowo: emisja hałasu od jako ciśnienie akustyczne w odległości 4 m (warunki wolnej przestrzeni). Zabudowa Możliwa w każdym położeniu. Typ Nr kat. Wydajność swobodna Znamion. prędkość obrotowa Ciśn. akust. emisja od Silnik trójfazowy, 230/400 V, 50 Hz, stopień ochrony IP 54 Pobór mocy Schemat podłącz. Maks. temp. przepływu. przy nap. znamion. regulow. Waga netto ok. Regulator 5 stopniowy bez z ochrony silnika ochroną silnika Wyłącznik ochrony silnika do podłączenia termostyków min 1 db(a) 4 m kw A Nr + C + C kg Typ Nr kat. Typ Nr kat. Typ Nr kat. KD 400/8/80/ ,1 4,2/2, TSD 3, RDS MD 5849 KD 400/6/80/ ,7 8,5/4, TSD 5, RDS MD

18 Wentylatory kanałowe InlineVent ø 400 mm łopatki wygięte do przodu, do kanałów prostokątnych 80 x 50 cm KD 400/8/80/50 Osprzęt L WA Emisja db(a) L WA Na ssaniu db(a) L WA Na tłoczeniu db(a) V 280 V 200 V 140 V Przepustnica zewnętrzna Typ VK 80/50 Nr kat Samoczynna, z tworzywa, szara. Czerpnia powietrza Typ WSG 80/50 Nr kat Stabilna konstrukcja z tłoczonych profili aluminiowych, kolor natu ralny. KD 400/6/80/50 L WA Emisja db(a) L WA Na ssaniu db(a) L WA Na tłoczeniu db(a) V 280 V 200 V 140 V obszar niedopuszczalny Kanałowy filtr powietrza Typ KLF 80/50 Nr kat Typ KLF 80/50 F7 Nr kat Kaseta z filtrem kieszeniowym o dużej powierzchni. Filtr z re generowalnych włókien synte tycznych, wzmacnianych. Obu dowa z blachy ocynkowanej z kołnierzami po obu stronach do wbudowania w systemie ka nałowym. Przepustnica wielopłaszczyznowa Typ JVK 80/50 Nr kat Obudowa ramowa z kołnierzami po obu stronach, mechanizm nastawczy poza strumieniem Kształtki Typ FSK 80/50 Nr kat Do taniej integracji wentylatorów prostokątnych w systemach ruro wych. Dalszy osprzęt Strona Przepustnice i czerpnie powietrza 244, 291 Filtry, nagrzewnice i tłumiki 245 Regulatory obrotów i urządz. pełnej ochrony silnika 328 Wskazówka: Wyposażenie insta lacji nawiewnych w KLF.. F7 (zobacz po prawej) i wyłącznik różnicy ciśnień DDS (nr kat. 0445) spełnia VDI 6022 Przeciwkołnierz Typ GF 80/50 Nr kat Kołnierz ramowy z blachy ocyn kowanej do połączenia z kanałem. Króciec elastyczny Typ VS 80/50 Nr kat Króciec elastyczny z kołnierzem po obu stronach z ocynkowanej blachy stalowej, z uszczelką. Tłumik hałasu kanałowy Typ KSD 80/50 Nr kat Obudowa z ocynkowanej blachy stalowej, z kołnierzami przyłącze niowymi, zgodnymi wymiarowo z wentylatorami kanałowymi. Do montażu w ciągu kanałów po stronie tłoczenia i ssania. W celu uniknięcia przenoszenia drgań należy zastosować króćce elastyczne (VS). Nagrzewnica wodna Typ WHR 2/80/50 Nr kat Typ WHR 4/80/50 Nr kat Do zabudowy w kanałach pro stokątnych (dostępne na zapy tanie). 227

19 Wentylatory kanałowe InlineVent ø 450 mm wygięte do przodu, do kanałów prostokątnych 100 x 50 cm K.. Korzystna cena w stosunku do wydajności. Wielostronne zastosowania w przemyśle i rzemiośle. Wentylator kanałowy o wysokiej sprawności i korzystnym stosunku cena / wydajność. Specjalnie opracowany do bez pośredniego wbudowania w sys temy kanałowe. Wysoki spręż w celu pokonania oporów tarcia i urządzeń jak również strat w instalacji. Wielostronne zastosowania w przemyśle i rzemiośle. Wskazówki Strona Opis techniczny, tabela wyboru 212 Wskazówki projektowe 12 System modułowy 213 Opis Obudowa Z obydwu stron znormalizowane kołnierze kanałowe, z ocynko wanej blachy stalowej, niewiel kie wymiary. Wirnik Wygięte do przodu łopatki wirnika promieniowego ze stali ocynkowanej, wysoka sprawność, niska głośność, aerodynamiczna obudowa spiralna, wlot poprzez dyszę. Napęd Za pomocą bezobsługowego silnika z wirnikiem zewnętrznym z nasadzonym wirnikiem wen tylatora. Obudowa zamknięta, IP 54. Uzwojenie w wykonaniu tropikalnym impregnowane prze ciwwilgociowo. Wyposażony w łożyska kulkowe, bezzakłóce niowy. Wyważenie dynamiczne i elastyczne zawieszenie zapew niają cichą pracę, bez drgań. Puszka zaciskowa Na zewnątrz na obudowie, wbudowany kondesator przy typach jednofazowych. Sto pień ochrony IP 54. Ochrona silnika Poprzez wbudowane termo styki, włączone szeregowo w uzwojenie silnika, działanie samoczynne. Regulacja wydajności Przez redukcję napięcia trans formatorem 5 stopniowym lub elektronicznie (bezstopniowo). Wydajności w zależności od napięcia przedstawione są na wykresie. Głośność Ponad charakterystykami po dane są głośność całkowita oraz rozkład na poszczególne częstotliwości dla: Mocy akustycznej emisji od Mocy akustycznej na ssaniu/ tłoczeniu w db(a). Na charak terystykach podana dodatko wo jest moc akustyczna na ssaniu w zależności od na pięcia regulacji. W tabeli ty pów podana jest dodatkowo: emisja hałasu od jako ciśnienie akustyczne w odległości 4 m (warunki wolnej przestrzeni). Zabudowa Możliwa w każdym położeniu. Typ Nr kat. Wydajność Znamion. Ciśn. akust. Pobór mocy Schemat Maks. temp. Waga Regulator 5 stopniowy Wyłącznik ochrony swobodna prędkość emisja od podłącz. przepływu. przy nap. netto bez z silnika do podłączenia obrotowa znamion. regulow. ok. ochrony silnika ochroną silnika termostyków min 1 db(a) 4 m kw A Nr + C + C kg Typ Nr kat. Typ Nr kat. Typ Nr kat. Silnik trójfazowy, 230/400 V, 50 Hz, stopień ochrony IP 54 KD 450/8/100/ ,3 8,12/4, TSD 5, RDS MD 5849 KD 450/6/100/ ,8 11,8/6, TSD 7, RDS MD

20 Wentylatory kanałowe InlineVent ø 450 mm łopatki wygięte do przodu, do kanałów prostokątnych 100 x 50 cm KD 450/8/100/50 L WA Emisja db(a) L WA Na ssaniu db(a) L WA Na tłoczeniu db(a) KD 450/6/100/50 L WA Emisja db(a) L WA Na ssaniu db(a) L WA Na tłoczeniu db(a) V 280 V 200 V 140 V 400 V 280 V 200 V 140 V obszar niedopuszczalny Osprzęt Przepustnica zewnętrzna Typ VK 100/50 Nr kat Samoczynna, z tworzywa, szara. Czerpnia powietrza Typ WSG 100/50 Nr kat Stabilna konstrukcja z tłoczonych profili aluminiowych, kolor natu ralny. Kanałowy filtr powietrza Typ KLF 100/50 Nr kat Typ KLF 100/50 F7 Nr kat Kaseta z filtrem kieszeniowym o dużej powierzchni. Filtr z re generowalnych włókien synte tycznych, wzmacnianych. Obu dowa z blachy ocynkowanej z kołnierzami po obu stronach do wbudowania w systemie ka nałowym. Przepustnica wielopłaszczyznowa Typ JVK 100/50 Nr kat Obudowa ramowa z kołnierzami po obu stronach, mechanizm nastawczy poza strumieniem Kształtki Typ FSK 100/50 Nr kat Do taniej integracji wentylatorów prostokątnych w systemach ruro wych. Dalszy osprzęt Strona Przepustnice i czerpnie powietrza 244, 291 Filtry, nagrzewnice i tłumiki 245 Regulatory obrotów i urządz. pełnej ochrony silnika 328 Wskazówka: Wyposażenie insta lacji nawiewnych w KLF.. F7 (zobacz po prawej) i wyłącznik różnicy ciśnień DDS (nr kat. 0445) spełnia VDI 6022 Przeciwkołnierz Typ GF 100/50 Nr kat Kołnierz ramowy z blachy ocynko wanej do połączenia z kanałem. Króciec elastyczny Typ VS 100/50 Nr kat Króciec elastyczny z kołnierzem po obu stronach z ocynkowanej blachy stalowej, z uszczelką. Tłumik hałasu kanałowy Typ KSD 100/50 Nr kat Obudowa z ocynkowanej blachy stalowej, z kołnierzami przyłącze niowymi, zgodnymi wymiarowo z wentylatorami kanałowymi. Do montażu w ciągu kanałów po stronie tłoczenia i ssania. W celu uniknięcia przenoszenia drgań należy zastosować króćce elastyczne (VS). Nagrzewnica wodna Typ WHR 2/100/50 Nr kat Typ WHR 4/100/50 Nr kat Do zabudowy w kanałach pro stokątnych (dostępne na zapy tanie). 229

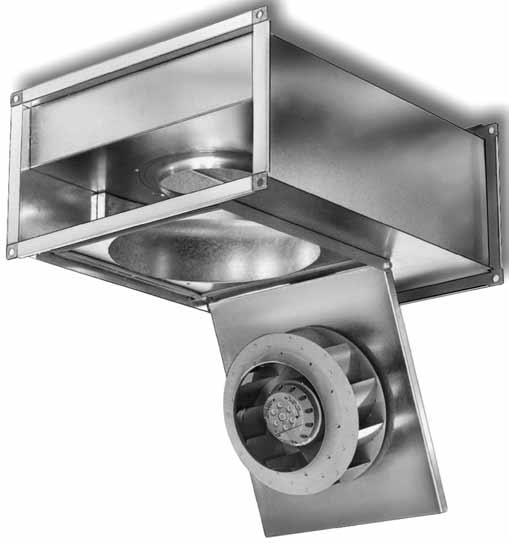

21 Wentylatory kanałowe InlineVent ø 180 mm łopatki wygięte do tyłu, do kanałów prostokątnych 30 x 15 cm KS.. Korzystna cena w stosunku do wydajności. Z odchylanym modułem silnika i wirnika. Promieniowy wentylator kanałowy z odchylanym modułem silnika i wirnika. Zalecany do transportu zaniec zyszczonego Wysoki spręż w celu pokonania oporów tarcia i urządzeń jak również strat w instalacji. Wielostronne zastosowania w przemyśle i rzemiośle. Wskazówki Strona Opis techniczny, tabela wyboru 212 Wskazówki projektowe 12 System modułowy 213 Cechy szczególne Wydajny wentylator promienio wy o wysokiej sprawności. Szczególnie łatwa obsługa ser wisowa (czyszczenie) dzięki od chylanemu silnikowi i wirnikowi. Łatwy dostęp w celu czyszcze nia, a przez to zalecany do transportu zanieczyszczonego Niewielkie wymiary, zajmuje mało miejsca, prostoliniowy przepływ przez kanał. Opis Obudowa Z ocynkowanej blachy stalo wej. Po obu stronach kołnie rze (20 mm) do wbudowania w ciąg kanałów. Wirnik Promieniowy, z łopatkami z tworzywa sztucznego i stali ocynkowanej wygiętymi do tyłu. Aerodynamiczna obudo wa spiralna, wlot poprzez dyszę. Napęd za pomocą bezobsługowego silnika z wirnikiem zewnętrznym z nasadzonym wirnikiem wen tylatora. Obudowa zamknięta, IP 44. Uzwojenie w wykonaniu tropikalnym impregnowane przeciwwilgociowo. Wyposażony w łożyska kulkowe, bezzakłóce niowy. Silnik i wirnik wyważone dynamicznie. Ochrona silnika Poprzez wbudowane termos tyki, włączone szeregowo w uzwojenie silnika, działanie samoczynne. Regulacja wydajności przez redukcję napięcia trans formatorem 5 stopniowym lub elektronicznie (bezstopniowo). Wydajności w zależności od napięcia przedstawione są na wykresie. Podłączenie elektryczne Puszka zaciskowa (IP 55) na zewnątrz. Zabudowa Możliwa w każdym położeniu. Zadbać o dostęp i strefę wy chylenia. Głośność Ponad charakterystykami po dane są głośność całkowita oraz rozkład na poszczególne częstotliwości dla: Mocy akustycznej emisji od Mocy akustycznej na ssaniu/ tłoczeniu. Na charakterysty kach podana dodatkowo jest moc akustyczna na ssaniu w zależności od napięcia re gulacji. W tabeli typów poda na jest dodatkowo: emisja hałasu od ja ko ciśnienie akustyczne w od ległości 4 m (warunki wolnej przestrzeni). Typ Nr kat. Wydajność swobodna Znamion. prędkość obrotowa Ciśn. akust. emisja od Pobór mocy Schemat podłącz. Maks. temp. transport. przy nap. znamion. regulow. min 1 db(a) 4 m kw A Nr. + C + C kg Prąd jednofazowy, silnik kondensatorowy, 230 V, 50 Hz, stopień ochrony IP 44 KSW 180/2/30/ ,08 0, Waga netto ok. Stosowane regulatory obrotów Transf. 5 stopn. Natynk. elektron. Podtynk. elektron. Typ Nr kat. Typ Nr kat. Typ Nr kat. TSW 1, ESA ESU

22 Wentylatory kanałowe InlineVent ø 180 mm łopatki wygięte do tyłu, do kanałów prostokątnych 30 x 15 cm KSW 180/2/30/15 Osprzęt L WA Emisja db(a) L WA Na ssaniu db(a) L WA Na tłoczeniu db(a) V 170 V 130 V 100 V c Przepustnica zewnętrzna Typ VK 30/15 Nr kat Samoczynna, z tworzywa, szara. Czerpnia powietrza Typ WSG 30/15 Nr kat Stabilna konstrukcja z tłoczo nych profili aluminiowych, kolor naturalny. Dalszy osprzęt Strona Przepustnice i czerpnie powietrza 244, 291 Filtry, nagrzewnice i tłumiki 245 Regulatory obrotów i urządz. pełnej ochrony silnika 328 Przepustnica wielopłaszczyznowa Typ JVK 30/15 Nr kat Obudowa ramowa z kołnierzami po obu stronach, mechanizm nastawczy poza strumieniem Kształtka Typ FSK 30/15 Nr kat Do taniej integracji prostokątnych wentylatorów kanałowych w okrągłych systemach rurowych. Przeciwkołnierz Typ GF 30/15 Nr kat Kołnierz ramowy z blachy ocyn kowanej do połączenia z kanałem. Króciec elastyczny Typ VS 30/15 Nr kat Króciec elastyczny z kołnierzem po obu stronach z ocynkowanej blachy stalowej, z uszczelką. 231

23 Wentylatory kanałowe InlineVent ø 225 i 250 mm łopatki wygięte do tyłu, do kanałów prostokątnych 40 x 20 cm KS.. Korzystna cena w stosunku do wydajności. Z odchylanym modułem silnika i wirnika. Promieniowy wentylator kanałowy z odchylanym modułem silnika i wirnika. Zalecany do transportu zaniec zyszczonego Wysoki spręż w celu pokonania oporów tarcia i urządzeń jak również strat w instalacji. Wielostronne zastosowania w przemyśle i rzemiośle. Wskazówki Strona Opis techniczny, tabela wyboru 212 Wskazówki projektowe 12 System modułowy 213 Cechy szczególne Wydajny wentylator promienio wy o wysokiej sprawności. Szczególnie łatwa obsługa ser wisowa (czyszczenie) dzięki od chylanemu silnikowi i wirnikowi. Łatwy dostęp w celu czyszcze nia, a przez to zalecany do transportu zanieczyszczonego Niewielkie wymiary, zajmuje mało miejsca, prostoliniowy przepływ przez kanał. Opis Obudowa Z ocynkowanej blachy stalo wej. Po obu stronach kołnie rze (20 mm) do wbudowania w ciąg kanałów. Wirnik Promieniowy, z łopatkami z tworzywa sztucznego i stali ocynkowanej wygiętymi do tyłu. Aerodynamiczna obudo wa spiralna, wlot poprzez dyszę. Napęd za pomocą bezobsługowego silnika z wirnikiem zewnętrznym z nasadzonym wirnikiem wen tylatora. Obudowa zamknięta, IP 44. Uzwojenie w wykonaniu tropikalnym impregnowane przeciwwilgociowo. Wyposażony w łożyska kulkowe, bezzakłóce niowy. Silnik i wirnik wyważone dynamicznie. Ochrona silnika Poprzez wbudowane termos tyki, włączone szeregowo w uzwojenie silnika, działanie samoczynne. Regulacja wydajności przez redukcję napięcia trans formatorem 5 stopniowym lub elektronicznie (bezstopniowo). Wydajności w zależności od napięcia przedstawione są na wykresie. Podłączenie elektryczne Puszka zaciskowa (IP 55) na zewnątrz. Zabudowa Możliwa w każdym położeniu. Zadbać o dostęp i strefę wy chylenia. Głośność Ponad charakterystykami po dane są głośność całkowita oraz rozkład na poszczególne częstotliwości dla: Mocy akustycznej emisji od Mocy akustycznej na ssaniu/ tłoczeniu. Na charakterysty kach podana dodatkowo jest moc akustyczna na ssaniu w zależności od napięcia re gulacji. W tabeli typów poda na jest dodatkowo: emisja hałasu od ja ko ciśnienie akustyczne w od ległości 4 m (warunki wolnej przestrzeni). Typ Nr kat. Wydajność Znamion. Ciśn. akust. Pobór mocy Schemat Maks. temp. Waga Stosowane regulatory obrotów swobodna prędkość emisja od podłącz. transport. przy nap. netto obrotowa znamion. regulow. ok. Transf. 5 stopn. Natynk. elektron. Podtynk. elektron. min 1 db(a) 4 m kw A Nr. + C + C kg Typ Nr kat. Typ Nr kat. Typ Nr kat. Prąd jednofazowy, silnik kondensatorowy, 230 V, 50 Hz, stopień ochrony IP 44 KSW 225/2/40/ ,11 0, KSW 250/2/40/ ,21 0, TSW 1, ESA ESU TSW 1, ESA ESU

24 Wentylatory kanałowe InlineVent ø 255 i 250 mm łopatki wygięte do tyłu, do kanałów prostokątnych 40 x 20 cm KSW 225/2/40/20 L WA Emisja db(a) L WA Na ssaniu db(a) L WA Na tłoczeniu db(a) KSW 250/2/40/20 64 L WA Emisja db(a) L WA Na ssaniu db(a) L WA Na tłoczeniu db(a) V 170 V 130 V 100 V 230 V 170 V 130 V 100 V c c Osprzęt Przepustnica zewnętrzna Typ VK 40/20 Nr kat Samoczynna, z tworzywa, szara. Czerpnia powietrza Typ WSG 40/20 Nr kat Stabilna konstrukcja z tłoczonych profili aluminiowych, kolor natu ralny. Kanałowy filtr powietrza Typ KLF 40/20 Nr kat Typ KLF 40/20 F7 Nr kat Kaseta z filtrem kieszeniowym o dużej powierzchni. Filtr z re generowalnych włókien synte tycznych, wzmacnianych. Ob udowa z blachy ocynkowanej z kołnierzami po obu stronach do wbudowania w systemie ka nałowym. Przepustnica wielopłaszczyznowa Typ JVK 40/20 Nr kat Obudowa ramowa z kołnierzami po obu stronach, mechanizm nastawczy poza strumieniem Kształtka Typ FSK 40/20 Nr kat Do taniej integracji prostokątnych wentylatorów kanałowych w okrągłych systemach rurowych. Dalszy osprzęt Strona Przepustnice i czerpnie powietrza 244, 291 Filtry, nagrzewnice i tłumiki 245 Systemy regulacji temp. dla nagrzewnic 251, 256 Regulatory obrotów i urządz. pełnej ochrony silnika 328 Wskazówka: Wyposażenie insta lacji nawiewnych w KLF.. F7 (zobacz po prawej) i wyłącznik różnicy ciśnień DDS (nr kat. 0445) spełnia VDI 6022 Przeciwkołnierz Typ GF 40/20 Nr kat Kołnierz ramowy z blachy ocynko wanej do połączenia z kanałem. Króciec elastyczny Typ VS 40/20 Nr kat Króciec elastyczny z kołnierzem po obu stronach. Tłumik hałasu kanałowy Typ KSD 40/20 Nr kat Do montażu w ciągu kanałów po stronie tłoczenia i ssania. W celu uniknięcia przenoszenia drgań należy zastosować króćce elastyczne (VS). Nagrzewnica elektryczna Typ EHR K 6/40/20 Nr kat Zamknięte grzałki w obudowie z blachy ocynkowanej z kołnierza mi po obu stronach do zabudo wy w systemie kanałowym. Nagrzewnica wodna Typ WHR 2/40/20 Nr kat Typ WHR 4/40/20 Nr kat Do podłączenia do kanałów prostokątnych. Systemy regulacji temperatury dla nagrzewnic wodnych Typ WHS 1100 Nr kat dla nagrzewnic elektrycznych EHR K Typ EHSD 16 Nr kat

25 Wentylatory kanałowe InlineVent ø 315 mm łopatki wygięte do tyłu, do kanałów prostokątnych 50 x 25 cm KS.. Korzystna cena w stosunku do wydajności. Z odchylanym modułem silnika i wirnika. Promieniowy wentylator kanałowy z odchylanym modułem silnika i wirnika. Zalecany do transportu zaniec zyszczonego Wysoki spręż w celu pokonania oporów tarcia i urządzeń jak również strat w instalacji. Wielostronne zastosowania w przemyśle i rzemiośle. Wskazówki Strona Opis techniczny, tabela wyboru 212 Wskazówki projektowe 12 System modułowy 213 Cechy szczególne Wydajny wentylator promienio wy o wysokiej sprawności. Szczególnie łatwa obsługa ser wisowa (czyszczenie) dzięki od chylanemu silnikowi i wirnikowi. Łatwy dostęp w celu czyszcze nia, a przez to zalecany do transportu zanieczyszczonego Niewielkie wymiary, zajmuje mało miejsca, prostoliniowy przepływ przez kanał. Opis Obudowa Z ocynkowanej blachy stalo wej. Po obu stronach kołnie rze (20 mm) do wbudowania w ciąg kanałów. Wirnik Promieniowy, z łopatkami z tworzywa sztucznego i stali ocynkowanej wygiętymi do tyłu. Aerodynamiczna obudo wa spiralna, wlot poprzez dyszę. Napęd za pomocą bezobsługowego silnika z wirnikiem zewnętrznym z nasadzonym wirnikiem wen tylatora. Obudowa zamknięta, IP 44. Uzwojenie w wykonaniu tropikalnym impregnowane przeciwwilgociowo. Wyposażony w łożyska kulkowe, bezzakłóce niowy. Silnik i wirnik wyważone dynamicznie. Ochrona silnika Za pomocą wbudowanych termostyków podłączanych do urządzenia wyzwalającego (osprzęt). Regulacja wydajności przez redukcję napięcia trans formatorem 5 stopniowym lub elektronicznie (bezstopniowo). Wydajności w zależności od napięcia przedstawione są na wykresie. Podłączenie elektryczne Puszka zaciskowa (IP 55) na zewnątrz. Zabudowa Możliwa w każdym położeniu. Zadbać o dostęp i strefę wy chylenia. Głośność Ponad charakterystykami po dane są głośność całkowita oraz rozkład na poszczególne częstotliwości dla: Mocy akustycznej emisji od Mocy akustycznej na ssaniu/ tłoczeniu. Na charakterysty kach podana dodatkowo jest moc akustyczna na ssaniu w zależności od napięcia re gulacji. W tabeli typów poda na jest dodatkowo: emisja hałasu od ja ko ciśnienie akustyczne w od ległości 4 m (warunki wolnej przestrzeni). Typ Nr kat. Wydajność Znamion. Ciśn. akust. Pobór mocy Schemat Maks. temp. Waga Stosowane regulatory obrotów Wyłącznik ochrony swobodna prędkość emisja od podłącz. transport. przy nap. netto Transf. 5 stopn. elektron. bezstopn. silnika do podłączenia obrotowa znamion. regulow. ok. z ochroną silnika natynk. 1) termostyków min 1 db(a) 4 m kw A Nr. + C + C kg Typ Nr kat. Typ Nr kat. Typ Nr kat. Prąd jednofazowy, silnik kondensatorowy, 230 V, 50 Hz, stopień ochrony IP 44 KSW 315/4/50/ ,14 0, ) Wersja podtynkowa Typ ESU 1, Nr kat MWS 1, ESA 1 1) 0238 MW

26 Wentylatory kanałowe InlineVent ø 315 mm łopatki wygięte do tyłu, do kanałów prostokątnych 50 x 25 cm KSW 315/4/50/25 Osprzęt L WA Emisja db(a) L WA Na ssaniu db(a) L WA Na tłoczeniu db(a) V 170 V 130 V 100 V c Przepustnica zewnętrzna Typ VK 50/25 Nr kat Samoczynna, z tworzywa, szara. Czerpnia powietrza Typ WSG 50/25 Nr kat Stabilna konstrukcja z tłoczonych profili aluminiowych, kolor natu ralny. Kanałowy filtr powietrza Typ KLF 50/25 30 Nr kat Typ KLF 50/25 30 F7 Nr kat Kaseta z filtrem kieszeniowym o dużej powierzchni. Filtr z re generowalnych włókien synte tycznych, wzmacnianych. Ob udowa z blachy ocynkowanej z kołnierzami po obu stronach do wbudowania w systemie ka nałowym. Dalszy osprzęt Strona Przepustnice i czerpnie powietrza 244, 291 Filtry, nagrzewnice i tłumiki 245 Systemy regulacji temp. dla nagrzewnic 251, 256 Regulatory obrotów i urządz. pełnej ochrony silnika 328 Wskazówka: Wyposażenie insta lacji nawiewnych w KLF.. F7 (zobacz po prawej) i wyłącznik różnicy ciśnień DDS (nr kat. 0445) spełnia VDI 6022 Przepustnica wielopłaszczyznowa Typ JVK 50/25 Nr kat Obudowa ramowa z kołnierzami po obu stronach, mechanizm nastawczy poza strumieniem Kształtka Typ FSK 50/25 Nr kat Do taniej integracji prostokątnych wentylatorów kanałowych w okrągłych systemach rurowych. Przeciwkołnierz Typ GF 50/25 Nr kat Kołnierz ramowy z blachy ocynko wanej do połączenia z kanałem. Króciec elastyczny Typ VS 50/25 Nr kat Króciec elastyczny z kołnierzem po obu stronach. Tłumik hałasu kanałowy Typ KSD 50/25 30 Nr kat Do montażu w ciągu kanałów po stronie tłoczenia i ssania. W celu uniknięcia przenoszenia drgań należy zastosować króćce elastyczne (VS). Nagrzewnica elektryczna Typ EHR K 8/50/25 30 Nr kat Zamknięte grzałki w obudowie z blachy ocynkowanej z kołnierza mi po obu stronach do zabudo wy w systemie kanałowym. Nagrzewnica wodna Typ WHR 2/50/25 30 Nr kat Typ WHR 4/50/25 30 Nr kat Do podłączenia do kanałów prostokątnych. Systemy regulacji temperatury dla nagrzewnic wodnych Typ WHS 1100 Nr kat Typ WHS 2200 Nr kat dla nagrzewnic elektrycznych EHR K Typ EHSD 16 Nr kat

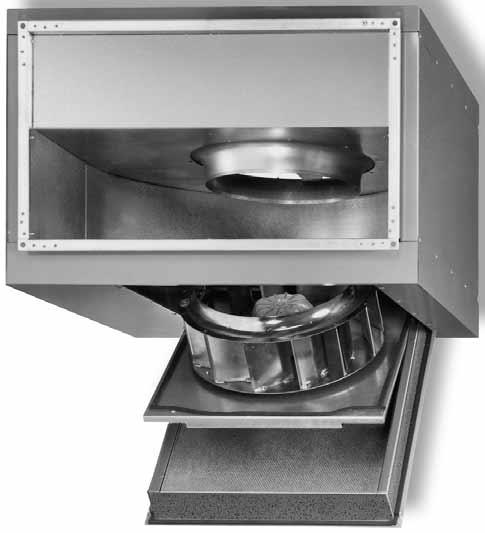

27 Wentylatory kanałowe InlineVent ø 355 i 400 mm łopatki wygięte do tyłu, do kanałów prostokątnych 60 x 35 cm KS.. Korzystna cena w stosunku do wydajności. Z odchylanym modułem silnika i wirnika. SKL.. Najniższa głośność na ssaniu i emisji od przy dużej wydajności. Obudowa z 50 mm warstwą tłumiącą z płyt mineralnych. Wewnątrz dźwiękochłonne obicie z blachy perforowanej. Cechy serii KS.. i SKL.. Wydajny wentylator promienio wy o wysokiej sprawności. Szczególnie łatwa obsługa ser wisowa (czyszczenie) dzięki od chylanemu silnikowi i wirnikowi. Łatwy dostęp do czyszczenia i przez to zalecany do trans portu powietrza zabrudzonego. Prostoliniowy przepływ. Niewiekie wymiary, łatwy montaż. Cechy szczególne serii SKL.. Najniższa głośność na ssaniu i emisji od przy dużej wydajności. Opis Obudowa KS.. Z blachy ocynkowanej. Po obu stronach kołnierz o profi lu kanałowym (20 mm) do wbudowania w ciąg kanałów. Obudowa SKL.. Jak KS.., ale z wyciszeniem w postaci warstwy wełny mineral nej grubości 50 mm. Wewnątrz dźwiękochłonne obicie z blachy perforowanej. Cechy wspólne serii KS.. i SKL.. Wirnik Promieniowy, z łopatkami ze stali ocynkowanej wygiętymi do tyłu. Aerodynamiczna obudowa spiralna, wlot poprzez dyszę. Napęd Za pomocą bezobsługowego silnika z wirnikiem zewnętrznym z nasadzonym wirnikiem wen tylatora. Obudowa zamknięta, IP 54. Uzwojenie w wykonaniu tropikalnym impregnowane przeciwwilgociowo. Wyposażony w łożyska kulkowe, bezzakłóce niowy. Silnik i wirnik wyważone dynamicznie. Ochrona silnika Za pomocą wbudowanych termostyków podłączanych do urządzenia wyzwalającego (osprzęt). Regulacja wydajności przez redukcję napięcia trans formatorem 5 stopniowym lub elektronicznie (bezstopniowo). Wydajności w zależności od napięcia przedstawione są na wykresie. Podłączenie elektryczne Puszka zaciskowa (IP 55) za montowana na wyprowadzonym przewodzie (ok. 1,5 m długości). Zabudowa Możliwa w każdym położeniu. Zadbać o dostęp i strefę wy chylenia. Głośność Ponad charakterystykami po dane są głośność całkowita oraz rozkład na poszczególne częstotliwości dla: Mocy akustycznej emisji od Mocy akustycznej na ssaniu/ tłoczeniu. Na charakterysty kach podana dodatkowo jest moc akustyczna na ssaniu w zależności od napięcia re gulacji. W tabeli typów poda na jest dodatkowo: emisja hałasu od ja ko ciśnienie akustyczne w od ległości 4 m (warunki wolnej przestrzeni). Wskazówki Strona Opis techniczny, tabela wyboru 212 Wskazówki projektowe 12 System modułowy 213 Typ Nr kat. Wydajność swobodna Znamion. prędkość obrotowa Ciśn. akust. emisja od Pobór mocy Schemat podłącz. Maks. temp. transport. przy nap. znamion. regulow. min 1 db(a) 4 m kw A Nr. + C + C kg Prąd jednofazowy, 230 V, 50 Hz, silnik kondensatorowy, termostyki, stopień ochrony IP 54 Waga netto ok. Regulator 5 stopniowy z ochroną silnika Wyłącznik ochrony silnika do podłączenia termostyków Typ Nr kat. Typ Nr kat. KSW 355/4/60/ ,39 1, MWS MW 1579 KSW 400/4/60/ ,63 2, MWS MW 1579 Wyciszony Typ SKL.. Prąd jednofazowy, 230 V, 50 Hz, silnik kondensatorowy, stopień ochrony IP 54 SKLW 400/4/60/ ,63 2, MWS MW

28 Wentylatory kanałowe InlineVent ø 355 i 400 mm łopatki wygięte do tyłu, do kanałów prostokątnych 60 x 35 cm KSW 355/4/60/35 L WA Emisja db(a) L WA Na ssaniu db(a) L WA Na tłoczeniu db(a) KSW 400/4/60/ L WA Emisja db(a) L WA Na ssaniu db(a) L WA Na tłoczeniu db(a) SKLW 400/4/60/ V 170 V 130 V 100 V L WA Emisja db(a) L WA Na ssaniu db(a) L WA Na tłoczeniu db(a) Dalszy osprzęt Strona Przepustnice i czerpnie powietrza 244, 291 Filtry, nagrzewnice i tłumiki 245 Systemy regulacji temp. dla nagrzewnic 251, 256 Regulatory obrotów i urządz. pełnej ochrony silnika V 170 V 130 V 100 V 230 V 170 V 130 V 100 V c c c Wskazówka: Wyposażenie insta lacji nawiewnych w KLF.. F7 (zobacz po prawej) i wyłącznik różnicy ciśnień DDS (nr kat. 0445) spełnia VDI 6022 Osprzęt Przepustnica zewnętrzna Typ VK 60/35 Nr kat Samoczynna, z tworzywa, szara. Czerpnia powietrza Typ WSG 60/35 Nr kat Stabilna konstrukcja z tłoczo nych profili aluminiowych, kolor naturalny. Kanałowy filtr powietrza Typ KLF 60/30 35 Nr kat Typ KLF 60/30 35 F7 Nr kat Kaseta z filtrem kieszeniowym o dużej powierzchni. Filtr z re generowalnych włókien synte tycznych, wzmacnianych. Ob udowa z blachy ocynkowanej z kołnierzami po obu stronach do wbudowania w systemie ka nałowym. Przepustnica wielopłaszczyznowa Typ JVK 60/35 Nr kat Obudowa ramowa z kołnierzami po obu stronach, mechanizm nastawczy poza strumieniem Kształtka Typ FSK 60/35 Nr kat Do taniej integracji prostokątnych wentylatorów kanałowych w okrągłych systemach rurowych. Przeciwkołnierz Typ GF 60/35 Nr kat Kołnierz ramowy z blachy ocynko wanej do połączenia z kanałem. Króciec elastyczny Typ VS 60/35 Nr kat Króciec elastyczny z kołnierzem po obu stronach z ocynkowanej blachy stalowej, z uszczelką. Tłumik hałasu kanałowy Typ KSD 60/30 35 Nr kat Do montażu w ciągu kanałów po stronie tłoczenia i ssania. W celu uniknięcia przenoszenia drgań należy zastosować króćce elastyczne (VS). Nagrzewnica elektryczna Typ EHR K 15/60/30 35 Nr kat Zamknięte grzałki w obudowie z blachy ocynkowanej z kołnierza mi po obu stronach do zabudo wy w systemie kanałowym. Nagrzewnica wodna Typ WHR 2/60/30 35 Nr kat Typ WHR 4/60/30 35 Nr kat Do podłączenia do kanałów prostokątnych. Systemy regulacji temperatury dla nagrzewnic wodnych Typ WHS ) Nr kat dla nagrzewnic elektrycznych EHR K Typ EHSD 16 Nr kat ) Dla typu WHR 4/60/30 35 z obniżoną mocą grzewczą do 2200 l/h. 237

29 Wentylatory kanałowe InlineVent ø 450 mm łopatki wygięte do tyłu, do kanałów prostokątnych 70 x 40 cm KS.. Korzystna cena w stosunku do wydajności. Z odchylanym modułem silnika i wirnika. SKL.. Najniższa głośność na ssaniu i emisji od przy dużej wydajności. Obudowa z 50 mm warstwą tłumiącą z płyt mineralnych. Wewnątrz dźwiękochłonne obicie z blachy perforowanej. Cechy serii KS.. i SKL.. Wydajny wentylator promienio wy o wysokiej sprawności. Szczególnie łatwa obsługa ser wisowa (czyszczenie) dzięki od chylanemu silnikowi i wirnikowi. Łatwy dostęp do czyszczenia i przez to zalecany do trans portu powietrza zabrudzonego. Prostoliniowy przepływ. Niewiekie wymiary, łatwy montaż. Cechy szczególne serii SKL.. Najniższa głośność na ssaniu i emisji od przy dużej wydajności. Opis Obudowa KS.. Z blachy ocynkowanej. Po obu stronach kołnierz o profi lu kanałowym (20 mm) do wbudowania w ciąg kanałów. Obudowa SKL.. Jak KS.., ale z wyciszeniem w postaci warstwy wełny mineral nej grubości 50 mm. Wewnątrz dźwiękochłonne obicie z blachy perforowanej. Cechy wspólne serii KS.. i SKL.. Wirnik Promieniowy, z łopatkami ze stali ocynkowanej wygiętymi do tyłu. Aerodynamiczna obudowa spiralna, wlot poprzez dyszę. Napęd Za pomocą bezobsługowego silnika z wirnikiem zewnętrznym z nasadzonym wirnikiem wen tylatora. Obudowa zamknięta, IP 54. Uzwojenie w wykonaniu tropikalnym impregnowane przeciwwilgociowo. Wyposażony w łożyska kulkowe, bezzakłóce niowy. Silnik i wirnik wyważone dynamicznie. Ochrona silnika Za pomocą wbudowanych termostyków podłączanych do urządzenia wyzwalającego (osprzęt). Regulacja wydajności przez redukcję napięcia trans formatorem 5 stopniowym lub elektronicznie (bezstopniowo). Wydajności w zależności od napięcia przedstawione są na wykresie. Podłączenie elektryczne Puszka zaciskowa (IP 55) za montowana na wyprowadzonym przewodzie (ok. 1,5 m długości). Zabudowa Możliwa w każdym położeniu. Zadbać o dostęp i strefę wy chylenia. Głośność Ponad charakterystykami po dane są głośność całkowita oraz rozkład na poszczególne częstotliwości dla: Mocy akustycznej emisji od Mocy akustycznej na ssaniu/ tłoczeniu. Na charakterysty kach podana dodatkowo jest moc akustyczna na ssaniu w zależności od napięcia re gulacji. W tabeli typów poda na jest dodatkowo: emisja hałasu od ja ko ciśnienie akustyczne w od ległości 4 m (warunki wolnej przestrzeni). Typ KSW 450/4/70/ ,62 2, MWS MW 1579 SKLW 450/4/70/40 Nr kat Wydajność swobodna Znamion. prędkość obrotowa Ciśn. akust. emisja od Pobór mocy ,62 2, ,70 2,9/1,7 Schemat podłącz. Maks. temp. transport. przy nap. znamion. regulow. min 1 db(a) 4 m kw A Nr. + C + C kg Prąd jednofazowy, silnik kondensatorowy, 230 V, 50 Hz, stopień ochrony IP 54 Silnik trójfazowy, 230/400 V, 50 Hz, termostyki, stopień ochrony IP 54 Waga netto ok. Regulator 5 stopniowy z ochroną silnika MWS RDS Wyłącznik ochrony silnika do podłączenia termostyków Typ Nr kat. Typ Nr kat. KSOD 450/4/70/ ,70 2,9/1, RDS MD 5849 Wyciszony Typ SKL.. Prąd jednofazowy, silnik kondensatorowy, 230 V, 50 Hz, stopień ochrony IP 54 Wyciszony Typ SKL.. Silnik trójfazowy, 230/400 V, 50 Hz, termostyki, stopień ochrony IP 54 SKLD 450/4/70/40 MW 1579 MD

30 Wentylatory kanałowe InlineVent ø 450 mm łopatki wygięte do tyłu, do kanałów prostokątnych 70 x 40 cm KSW 450/4/70/40 Osprzęt L WA Emisja db(a) L WA Na ssaniu db(a) L WA Na tłoczeniu db(a) V 170 V 130 V 100 V c Przepustnica zewnętrzna Typ VK 70/40 Nr kat Samoczynna, z tworzywa, szara. Czerpnia powietrza Typ WSG 70/40 Nr kat Stabilna konstrukcja z tłoczo nych profili aluminiowych, kolor naturalny. KSOD 450/4/70/ L WA Emisja db(a) L WA Na ssaniu db(a) L WA Na tłoczeniu db(a) SKLW 450/4/70/40 SKLD 450/4/70/ V 280 V 200 V 140 V L WA Emisja db(a) L WA Na ssaniu db(a) L WA Na tłoczeniu db(a) V 170 V 130 V 100 V L WA Emisja db(a) L WA Na ssaniu db(a) L WA Na tłoczeniu db(a) V 280 V 200 V 140 V c c c Kanałowy filtr powietrza Typ KLF 70/40 Nr kat Typ KLF 70/40 F7 Nr kat Kaseta z filtrem kieszeniowym o dużej powierzchni. Filtr z re generowalnych włókien synte tycznych, wzmacnianych. Ob udowa z blachy ocynkowanej z kołnierzami po obu stronach do wbudowania w systemie ka nałowym. Przepustnica wielopłaszczyznowa Typ JVK 70/40 Nr kat Obudowa ramowa z kołnierzami po obu stronach, mechanizm nastawczy poza strumieniem Kształtka Typ FSK 70/40 Nr kat Do taniej integracji prostokątnych wentylatorów kanałowych w okrągłych systemach rurowych. Przeciwkołnierz Typ GF 70/40 Nr kat Kołnierz ramowy z blachy ocynko wanej do połączenia z kanałem. Króciec elastyczny Typ VS 70/40 Nr kat Króciec elastyczny z kołnierzem po obu stronach z ocynkowanej blachy stalowej, z uszczelką. Tłumik hałasu kanałowy Typ KSD 70/40 Nr kat Obudowa z ocynkowanej blachy stalowej, z kołnierzami przyłącze niowymi, zgodnymi wymiarowo z wentylatorami kanałowymi. Do montażu w ciągu kanałów po stronie tłoczenia i ssania. W celu uniknięcia przenoszenia drgań należy zastosować króćce elastyczne (VS). Nagrzewnica wodna Typ WHR 2/70/40 Nr kat Typ WHR 4/70/40 Nr kat Do podłączenia do kanałów prostokątnych. Systemy regulacji temperatury dla nagrzewnic wodnych Typ WHS ) Nr kat ) Dla typu WHR 4/70/40 z obniżoną mocą grzewczą do 2200 l/h 239

31 Wentylatory kanałowe InlineVent ø 500 mm łopatki wygięte do tyłu, do kanałów prostokątnych 80 x 50 cm KS.. Korzystna cena w stosunku do wydajności. Z odchylanym modułem silnika i wirnika. SKL.. Najniższa głośność na ssaniu i emisji od przy dużej wydajności. Obudowa z 50 mm warstwą tłumiącą z płyt mineralnych. Wewnątrz dźwiękochłonne obicie z blachy perforowanej. Cechy serii KS.. i SKL.. Wydajny wentylator promienio wy o wysokiej sprawności. Szczególnie łatwa obsługa ser wisowa (czyszczenie) dzięki od chylanemu silnikowi i wirnikowi. Łatwy dostęp do czyszczenia i przez to zalecany do trans portu powietrza zabrudzonego. Prostoliniowy przepływ. Niewiekie wymiary, łatwy montaż. Cechy szczególne serii SKL.. Najniższa głośność na ssaniu i emisji od przy dużej wydajności. Opis Obudowa KS.. Z blachy ocynkowanej. Po obu stronach kołnierz o profi lu kanałowym (20 mm) do wbudowania w ciąg kanałów. Obudowa SKL.. Jak KS.., ale z wyciszeniem w postaci warstwy wełny mineral nej grubości 50 mm. Wewnątrz dźwiękochłonne obicie z blachy perforowanej. Cechy wspólne serii KS.. i SKL.. Wirnik Promieniowy, z łopatkami ze stali ocynkowanej wygiętymi do tyłu. Aerodynamiczna ob udowa spiralna, wlot poprzez dyszę. Napęd Za pomocą bezobsługowego silnika z wirnikiem zewnętrznym z nasadzonym wirnikiem wen tylatora. Obudowa zamknięta, IP 54. Uzwojenie w wykonaniu tropikalnym impregnowane przeciwwilgociowo. Wyposażony w łożyska kulkowe, bezzakłóce niowy. Silnik i wirnik wyważone dynamicznie. Ochrona silnika Za pomocą wbudowanych termostyków podłączanych do urządzenia wyzwalającego (osprzęt). Regulacja wydajności przez redukcję napięcia trans formatorem 5 stopniowym lub elektronicznie (bezstopniowo). Wydajności w zależności od napięcia przedstawione są na wykresie. Podłączenie elektryczne Puszka zaciskowa (IP 55) za montowana na wyprowadzonym przewodzie (ok. 1,5 m długości). Zabudowa Możliwa w każdym położeniu. Zadbać o dostęp i strefę wy chylenia. Głośność Ponad charakterystykami po dane są głośność całkowita oraz rozkład na poszczególne częstotliwości dla: Mocy akustycznej emisji od Mocy akustycznej na ssaniu/ tłoczeniu. Na charakterysty kach podana dodatkowo jest moc akustyczna na ssaniu w zależności od napięcia re gulacji. W tabeli typów poda na jest dodatkowo: emisja hałasu od ja ko ciśnienie akustyczne w od ległości 4 m (warunki wolnej przestrzeni). Typ Nr kat. Wydajność swobodna Znamion. prędkość obrotowa Ciśn. akust. emisja od Pobór mocy Schemat podłącz. Maks. temp. transport. przy nap. znamion. regulow. Regulator 5 stopniowy z ochroną silnika Wyłącznik ochrony silnika do podłączenia termostyków min 1 db(a) 4 m kw A Nr. + C + C kg Typ Nr kat. Typ Nr kat. Silnik trójfazowy, 230/400 V, 50 Hz, termostyki, stopień ochrony IP 54 KSOD 500/4/80/50 A ,10 3,4/2, RDS MD 5849 KSOD 500/4/80/50 B ,90 6,0/3, RDS MD 5849 Wyciszony Typ SKL.. Silnik trójfazowy, 230/400 V, 50 Hz, termostyki, stopień ochrony IP 54 SKLD 500/4/80/50 A ,10 3,4/2, RDS MD 5849 SKLD 500/4/80/50 B ,90 6,0/3, RDS MD 5849 Waga netto ok. 240

32 Wentylatory kanałowe InlineVent ø 500 mm łopatki wygięte do tyłu, do kanałów prostokątnych 80 x 50 cm KSOD 500/4/80/50 A L WA Emisja db(a) L WA Na ssaniu db(a) L WA Na tłoczeniu db(a) KSOD 500/4/80/50 B 400 V 280 V 200 V 140 V L WA Emisja db(a) L WA Na ssaniu db(a) L WA Na tłoczeniu db(a) SKLD 500/4/80/50 A V 280 V 200 V 140 V L WA Emisja db(a) L WA Na ssaniu db(a) L WA Na tłoczeniu db(a) SKLD 500/4/80/50 B L WA Emisja db(a) L WA Na ssaniu db(a) L WA Na tłoczeniu db(a) V 280 V 200 V 140 V 400 V 280 V 200 V 140 V c c c c Osprzęt Przepustnica zewnętrzna Typ VK 80/50 Nr kat Samoczynna, z tworzywa, szara. Czerpnia powietrza Typ WSG 80/50 Nr kat Stabilna konstrukcja z tłoczo nych profili aluminiowych, kolor naturalny. Kanałowy filtr powietrza Typ KLF 80/50 Nr kat Typ KLF 80/50 F7 Nr kat Kaseta z filtrem kieszeniowym o dużej powierzchni. Filtr z re generowalnych włókien synte tycznych, wzmacnianych. Ob udowa z blachy ocynkowanej z kołnierzami po obu stronach do wbudowania w systemie ka nałowym. Przepustnica wielopłaszczyznowa Typ JVK 80/50 Nr kat Obudowa ramowa z kołnierzami po obu stronach, mechanizm nastawczy poza strumieniem Kształtka Typ FSK 80/50 Nr kat Do taniej integracji prostokątnych wentylatorów kanałowych w okrągłych systemach rurowych. Przeciwkołnierz Typ GF 80/50 Nr kat Kołnierz ramowy z blachy ocynko wanej do połączenia z kanałem. Króciec elastyczny Typ VS 80/50 Nr kat Króciec elastyczny z kołnierzem po obu stronach z ocynkowanej blachy stalowej, z uszczelką. Tłumik hałasu kanałowy Typ KSD 80/50 Nr kat Obudowa z ocynkowanej blachy stalowej, z kołnierzami przyłącze niowymi, zgodnymi wymiarowo z wentylatorami kanałowymi. Do montażu w ciągu kanałów po stronie tłoczenia i ssania. W celu uniknięcia przenoszenia drgań należy zastosować króćce elastyczne (VS). Nagrzewnica wodna Typ WHR 2/80/50 Nr kat Typ WHR 4/80/50 Nr kat Do podłączenia do kanałów prostokątnych (dostępne na za pytanie). 241

33 Wentylatory kanałowe InlineVent ø 560 mm łopatki wygięte do tyłu, do kanałów prostokątnych 100 x 50 cm KS.. Korzystna cena w stosunku do wydajności. Z odchylanym modułem silnika i wirnika. SKL.. Najniższa głośność na ssaniu i emisji od przy dużej wydajności. Obudowa z 50 mm warstwą tłumiącą z płyt mineralnych. Wewnątrz dźwiękochłonne obicie z blachy perforowanej. Cechy serii KS.. i SKL.. Wydajny wentylator promienio wy o wysokiej sprawności. Szczególnie łatwa obsługa ser wisowa (czyszczenie) dzięki od chylanemu silnikowi i wirnikowi. Łatwy dostęp do czyszczenia i przez to zalecany do trans portu powietrza zabrudzonego. Prostoliniowy przepływ. Niewiekie wymiary, łatwy montaż. Cechy szczególne serii SKL.. Najniższa głośność na ssaniu i emisji od przy dużej wydajności. Opis Obudowa KS.. Z blachy ocynkowanej. Po obu stronach kołnierz o profi lu kanałowym (20 mm) do wbudowania w ciąg kanałów. Obudowa SKL.. Jak KS.., ale z wyciszeniem w postaci warstwy wełny mineral nej grubości 50 mm. Wewnątrz dźwiękochłonne obicie z blachy perforowanej. Cechy wspólne serii KS.. i SKL.. Wirnik Promieniowy, z łopatkami ze stali ocynkowanej wygiętymi do tyłu. Aerodynamiczna ob udowa spiralna, wlot poprzez dyszę. Napęd Za pomocą bezobsługowego silnika z wirnikiem zewnętrznym z nasadzonym wirnikiem wen tylatora. Obudowa zamknięta, IP 54. Uzwojenie w wykonaniu tropikalnym impregnowane przeciwwilgociowo. Wyposażony w łożyska kulkowe, bezzakłóce niowy. Silnik i wirnik wyważone dynamicznie. Ochrona silnika Za pomocą wbudowanych termostyków podłączanych do urządzenia wyzwalającego (osprzęt). Regulacja wydajności przez redukcję napięcia trans formatorem 5 stopniowym lub elektronicznie (bezstopniowo). Wydajności w zależności od napięcia przedstawione są na wykresie. Podłączenie elektryczne Puszka zaciskowa (IP 55) za montowana na wyprowadzonym przewodzie (ok. 1,5 m długości). Zabudowa Możliwa w każdym położeniu. Zadbać o dostęp i strefę wy chylenia. Głośność Ponad charakterystykami po dane są głośność całkowita oraz rozkład na poszczególne częstotliwości dla: Mocy akustycznej emisji od Mocy akustycznej na ssaniu/ tłoczeniu. Na charakterysty kach podana dodatkowo jest moc akustyczna na ssaniu w zależności od napięcia re gulacji. W tabeli typów poda na jest dodatkowo: emisja hałasu od ja ko ciśnienie akustyczne w od ległości 4 m (warunki wolnej przestrzeni). Wskazówki Strona Opis techniczny, tabela wyboru 212 Wskazówki projektowe 12 System modułowy 213 Typ Nr kat. Wydajność swobodna Znamion. prędkość obrotowa Ciśn. akust. emisja od Pobór mocy Schemat podłącz. Maks. temp. transport. przy nap. znamion. regulow. min 1 db(a) 4 m kw A Nr. + C + C kg Silnik trójfazowy, 230/400 V, 50 Hz, termostyki, stopień ochrony IP 54 Regulator 5 stopniowy z ochroną silnika Wyłącznik ochrony silnika do podłączenia termostyków SKLD 560/4/100/ ,0 8,5/5, RDS MD 5849 Waga netto ok. Typ Nr kat. Typ Nr kat. KSOD 560/4/100/ ,0 8,5/5, RDS MD 5849 Wyciszony Typ SKL.. Silnik trójfazowy, 230/400 V, 50 Hz, termostyki, stopień ochrony IP

34 Wentylatory kanałowe InlineVent ø 560 mm łopatki wygięte do tyłu, do kanałów prostokątnych 100 x 50 cm KSOD 560/4/100/50 L WA Emisja db(a) L WA Na ssaniu db(a) L WA Na tłoczeniu db(a) SKLD 560/4/100/ L WA Emisja db(a) L WA Na ssaniu db(a) L WA Na tłoczeniu db(a) V 280 V 200 V 140 V 400 V 280 V 200 V 140 V c c Osprzęt Przepustnica zewnętrzna Typ VK 100/50 Nr kat Samoczynna, z tworzywa, szara. Czerpnia powietrza Typ WSG 100/50 Nr kat Stabilna konstrukcja z tłoczo nych profili aluminiowych, kolor naturalny. Kanałowy filtr powietrza Typ KLF 100/50 Nr kat Typ KLF 100/50 F7 Nr kat Kaseta z filtrem kieszeniowym o dużej powierzchni. Filtr z re generowalnych włókien synte tycznych, wzmacnianych. Ob udowa z blachy ocynkowanej z kołnierzami po obu stronach do wbudowania w systemie ka nałowym. Przepustnica wielopłaszczyznowa Typ JVK 100/50 Nr kat Obudowa ramowa z kołnierzami po obu stronach, mechanizm nastawczy poza strumieniem Kształtka Typ FSK 100/50 Nr kat Do taniej integracji prostokątnych wentylatorów kanałowych w okrągłych systemach rurowych. Przeciwkołnierz Typ GF 100/50 Nr kat Kołnierz ramowy z blachy ocynko wanej do połączenia z kanałem. Dalszy osprzęt Strona Przepustnice i czerpnie powietrza 244, 291 Filtry, nagrzewnice i tłumiki 245 Regulatory obrotów i urządz. pełnej ochrony silnika 328 Wskazówka: Wyposażenie insta lacji nawiewnych w KLF.. F7 (zobacz po prawej) i wyłącznik różnicy ciśnień DDS (nr kat. 0445) spełnia VDI 6022 Króciec elastyczny Typ VS 100/50 Nr kat Króciec elastyczny z kołnierzem po obu stronach z ocynkowanej blachy stalowej, z uszczelką. Tłumik hałasu kanałowy Typ KSD 100/50 Nr kat Obudowa z ocynkowanej blachy stalowej, z kołnierzami przyłącze niowymi, zgodnymi wymiarowo z wentylatorami kanałowymi. Do montażu w ciągu kanałów po stronie tłoczenia i ssania. W celu uniknięcia przenoszenia drgań należy zastosować króćce elastyczne (VS). Nagrzewnica wodna Typ WHR 2/100/50 Nr kat Typ WHR 4/100/50 Nr kat Do podłączenia do kanałów prostokątnych (dostępne na za pytanie). 243

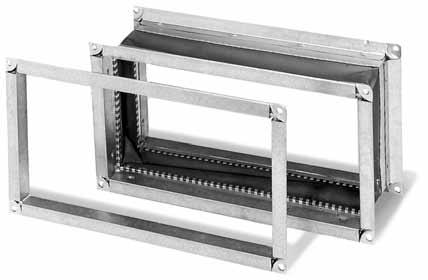

35 Przeciwkołnierze króćce elastyczne przepustnice wielopłaszczyznowe siłowniki Przeciwkołnierze GF Dopasowane wymiarami do wentylatorów kanałowych i ich osprzętu. Kołnierz ramowy z blachy ocynkowanej do połączenia z kanałem. GF, VS patrz tabela Króciec VS Króciec elastyczny z kołnie rzem po obu stronach z ocynkowanej blachy stalowej i uszczelką. Szczelność wg VDI 3803, odporność tempe raturowa 10 C do +80 C. Część środkowa jako rękaw elastyczny z tkaniny. Dopaso wane wymiarami do wentyla torów kanałowych. Aby zapobiec przenoszeniu drgań i wyrównać tolerancje montażu montuje się króćce połączeniowe od strony ssa nia i tłoczenia pomiędzy wen tylatorem i kanałem wentyla cyjnym. Dla przeciwwybuchowych wentylatorów kanałowych oferowane są typy VS.. Ex. Przeciwkołnierz GF Króciec elastyczny Króciec do wentylatorów suje do VS przeciwwybuchowych wentylatorów Waga ok. kg Typ Nr kat. Typ Nr kat. Typ Nr kat. o wymiarach mm A B C D GF.. VS.. GF 30/ VS 30/ x ,7 1,8 GF 40/ VS 40/ x ,8 2,3 GF 50/ VS 50/ VS 50/25 Ex x ,9 2,8 GF 50/ VS 50/ VS 50/30 Ex x ,0 2,9 GF 60/ VS 60/ VS 60/30 Ex x ,1 3,2 GF 60/ VS 60/ VS 60/35 Ex x ,1 3,4 GF 70/ VS 70/ VS 70/40 Ex x ,2 3,7 GF 80/ VS 80/ x ,5 4,5 GF 100/ VS 100/ x ,7 5,0 Przepustnice wielopłaszczyznowe JVK Obudowa ramowa z kołnie rzami z blachy stalowej ocyn kowanej po obu stronach. Do pasowane wymiarami do wen tylatorów kanałowych. Lamelki puste w środku. Osie łożysko wane są w tworzywie sztucz nym, przestawiane wszystkie jednocześnie przez dźwignię zewnętrzną. Mechanizm na stawczy umieszczony jest po za strumieniem powietrza, a przez to zabezpieczony przed zabrudzeniem. Przepustnice wielopłaszczyznowe wywołują dodatkowy spadek ciśnienia, który należy uwzględnić przy wymiarowaniu instalacji, a który może być odczytany z wykre su obok. Zwrócić uwagę na położenie lamelek. JVK Typ Nr kat. suje do suje do wentylatorów wentylatorów o wymiarach mm ø mm A B C D Waga ok. kg JVK 30/ x ,5 JVK 40/ x ,0 JVK 50/ x ,0 JVK 50/ x ,0 JVK 60/ x ,0 JVK 60/ x ,2 JVK 70/ x ,0 JVK 80/ x ,7 JVK100/ x ,5 patrz tabela Strata ciśnienia Pt () Prędkość przepływu Położenie lamelek α w stopniach Osprzęt siłownik Typ STM 10 Nr kat Napęd do elektrycznego otwiera nia i zamykania przepustnic JVK. Montaż w dowolnym położeniu przez osadzenie zacisku (dla ø 8 16 lub 8 12 mm) i zablo kowanie dostarczonym elementem przed obrotem. Korekcja położenia przepustnicy przez wciśnięcie przycisku odblokowania przekładni. Regulacja dwupunktowa z sygna lizacją położenia w pozycjach ot warte i zamknięte. Ustawienie przepustnicy można odczytać na skali (0 90 ). STM Dane techniczne STM 10 Zasilanie 230 V, 50/60 Hz Moment obrotowy 10 Nm Kąt obrotu 0 do 90 Moc załączana AC 3 0,5 A Czas biegu (otw./zamk.) 100 s Praca lewo/prawo przełączna Temp. otoczenia 20 do +50 C Stopień ochrony IP 54 Klasa ochrony II Szer. 76 x Wys. 140 x Gł. 58 Waga ok. 0,7 kg Schemat nr SS 705 Dalszy osprzęt do wentylat. kanałowych Strona Przepustnice i czerpnie 291 Filtry, nagrzewnice i tłumiki dźwięku 245 Regulatory obrotów i urządzenia pełnej ochrony silnika
