1 Zarząd Dróg i Transportu Miejskiego Katalog oznakowania pojazdów komunikacji miejskiej grudzień 2013 listopad 2014 wersja 5

2 Spis treści Zestawienie piktogramów... 3 Ogólne zasady stosowania Elementy wspólne Autobus Solaris Urbino Autobus Solaris Urbino Autobus Solaris Urbino Autobus MAN NLxx3 (1) Autobus MAN NLxx3 (2) Autobus MAN NGxx3 (1) Autobus MAN NGxx3 (2) Autobus Volvo Autobus Volvo 7000A Autobus Neoplan N Wagon tramwajowy 120NaS, 120NaS Wagon tramwajowy 105N, 105Na Wagon tramwajowy 105Ng/S Wagon tramwajowy 105N2k/S/ Wagon tramwajowy 105N/S/HF/09, 105N/S/HF10AC Wagon tramwajowy KT4Dt Wagon tramwajowy T6A2D Większość rysunków taboru pochodzi ze strony

3 Zestawienie piktogramów Miejsce dla osób na wózkach inwalidzkich l Do wejścia dla osób na wózkach inwalidzkich kieruj się w lewo p Do wejścia dla osób na wózkach inwalidzkich kieruj się w prawo a Miejsce dla osób na wózkach inwalidzkich wyposażone w pasy bezpieczeństwa b Informacja o zasadach korzystania z miejsca dla osób na wózkach inwalidzkich M-2 Miejsce dla wózka dziecięcego 3

4 Do wejścia przeznaczonego dla wózka dziecięcego kieruj się w lewo M-2p Do wejścia przeznaczonego dla wózka dziecięcego kieruj się w prawo Miejsce dla roweru l Do wejścia przeznaczonego dla roweru kieruj się w lewo p Do wejścia przeznaczonego dla roweru kieruj się w prawo M-4 Miejsce dla osoby z dzieckiem 4

5 M-4a Miejsca dla osoby z dzieckiem (2 szt.) M-4b Miejsca dla osoby z dzieckiem (3 szt.) M-4c Miejsca dla osoby z dzieckiem (4 szt.) M-5 Miejsce dla osoby starszej M-5a Miejsca dla osoby starszej (2 szt.) M-5b Miejsca dla osoby starszej (3 szt.) 5

6 M-5c Miejsca dla osoby starszej (4 szt.) M-5l Do wejścia przeznaczonego dla osoby starszej kieruj się w lewo M-5p Do wejścia przeznaczonego dla osoby starszej kieruj się w prawo M-6 Fotelik dla dziecka o masie do 32 kg M-7 Miejsce dla inwalidy M-7a Miejsca dla inwalidy (2 szt.) 6

7 M-7b Miejsca dla inwalidy (3 szt.) M-7c Miejsca dla inwalidy (4 szt.) O-1a Apteczka O-1b Apteczka u kierującego O-2 Awaryjne otwieranie drzwi 7

8 O-2a Awaryjne otwieranie drzwi O-2b Awaryjne otwieranie drzwi O-3a Wyjście awaryjne O-3b Wyjście awaryjne O-3c Wyjście awaryjne (rewers dla O-3b) O-4a Wysokie napięcie 8

9 O-4b Wysokie napięcie O-4c Autobus hybrydowy wysokie napięcie O-5 Gaśnica Po sygnale do odjazdu odsunąć się od pojazdu O-7 Po sygnale do odjazdu odsunąć się od drzwi O-8 Nie ograniczać widoczności kierującemu 9

10 O-9 Sygnał alarmowy O-10 Nie siadać na osłonie obrotnicy O-11 Nie siadać O-12 Trzymaj się poręczy O-13 W czasie jazdy rozmowa z kierującym pojazdem zabroniona O-14a Schody 10

11 O-14b Schody Z-1 Zakaz palenia (według PN-92/N ) Z-1a Zakaz palenia (według PN-92/N ) dotyczy również papierosów elektronicznych Z-1b Dotyczy również papierosów elektronicznych 11

12 Z-2 Zakaz spożywania alkoholu Z-3a Zdejmij plecak Z-3b Zdejmij plecak Z-4 Zakaz spożywania lodów 12

13 Drzwi otwierane przez pasażera a Drzwi otwierane przez pasażera la Drzwi otwierane przez pasażera (ze wskazaniem lokalizacji przycisku) lb Drzwi otwierane przez pasażera (ze wskazaniem lokalizacji przycisku) lc Drzwi otwierane przez pasażera (ze wskazaniem lokalizacji przycisku) pa Drzwi otwierane przez pasażera (ze wskazaniem lokalizacji przycisku) 13

14 pb Drzwi otwierane przez pasażera (ze wskazaniem lokalizacji przycisku) pc Drzwi otwierane przez pasażera (ze wskazaniem lokalizacji przycisku) U-2a Pojazd wyposażony w automat biletowy (płatność monetami) U-2b Pojazd wyposażony w automat biletowy (płatność monetami) U-2al Do automatu biletowego kieruj się w lewo (płatność monetami) U-2ap Do automatu biletowego kieruj się w prawo (płatność monetami) 14

15 U-2c Pojazd wyposażony w automat biletowy (płatność kartą) U-2d Pojazd wyposażony w automat biletowy (płatność kartą) U-2cl Do automatu biletowego kieruj się w lewo (płatność kartą) U-2cp Do automatu biletowego kieruj się w prawo (płatność kartą) U-2e Pojazd wyposażony w automat biletowy (płatność monetami i kartą) U-2f Pojazd wyposażony w automat biletowy (płatność monetami i kartą) 15

16 U-2el Do automatu biletowego kieruj się w lewo (płatność monetami i kartą) U-2ep Do automatu biletowego kieruj się w prawo (płatność monetami i kartą) U-3 Pojazd wyposażony w hotspot U-3a Pojazd wyposażony w hotspot U-4 Pojazd klimatyzowany U-4a Pojazd klimatyzowany 16

17 U-4b Przy włączonej klimatyzacji okna są zablokowane (biała folia) U-4c Przy włączonej klimatyzacji okna są zablokowane (przezroczysta folia) U-5 Pojazd wyposażony w monitoring U-5a Pojazd wyposażony w monitoring I-1a Kierujący pojazdem prowadzi sprzedaż biletów I-1b Kierujący pojazdem prowadzi sprzedaż biletów 17

18 I-2 Kierujący pojazdem może żądać okazania biletu I-3 Rozmowa z kierującym pojazdem jest rejestrowana Skasuj bilet natychmiast po wejściu do pojazdu I-5 Taryfa opłat I-6a Informacja o przewoźniku Tramwaje Szczecińskie I-6b Informacja o przewoźniku SPA Klonowica 18

19 Tramwaje Szczecińskie Sp. z o.o. ul. Klonowica 5, Szczecin tel , fax pytania@ts.szczecin.pl numer taborowy: I-6c Informacja o przewoźniku SPA Dąbie 2107 I-6d Informacja o przewoźniku Tramwaje Szczecińskie miejsc siedzących 33 stojących 66 I-7 Liczba miejsc 19

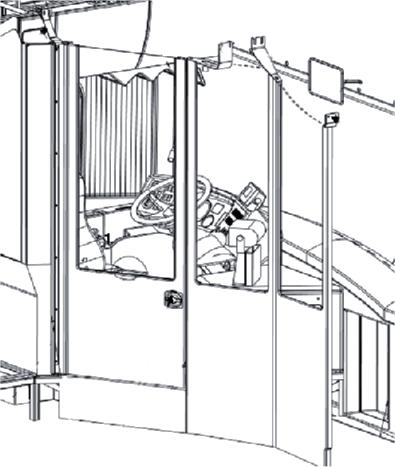

20 Ogólne zasady stosowania 1. Naklejki powinny być wykonane w technologii zapewniającej wysoką trwałość i estetykę. 2. Dopuszczalna jest zmiana wymiarów naklejek ze względu na cechy konstrukcyjne pojazdu lub wielkość dostępnej powierzchni. W przypadku naklejek występujących obok siebie zmiana rozmiaru powinna dotyczyć wszystkich naklejek proporcjonalnie. 3. Większość naklejek zaprojektowana została z zaokrąglonymi rogami (aby ograniczyć możliwość ich odklejania przez pasażerów). Powinny być one wycinane przy użyciu plotera tnącego. 4. Pojazdy tego samego typu, niezależnie od przewoźnika, powinny być oznakowane w taki sam sposób. Obejmuje to także lokalizację siedzeń przeznaczonych dla osób starszych oraz osób z dziećmi. W przypadku pojazdów różnych typów należy dążyć do tego, aby siedzenia dla osób starszych oraz osób z dziećmi zlokalizowane były w podobnych miejscach. 5. Naklejki kierujące pasażerów do automatu biletowego (U-2) powinny być umieszczone wewnątrz pojazdu, naprzeciwko każdego wejścia, w widocznym miejscu (np. na obudowie kanałów powietrznych). W przypadku pierwszego wejścia sugerowane jest umieszczenie naklejki na słupku kabiny kierującego (jak na rysunku obok). 6. Naklejki kierujące pasażerów do miejsc dla wózków inwalidzkich, wózków dziewięcych i rowerów (, M-2, ) powinny być umieszczone na zewnątrz pojazdów, obok drzwi (jeśli otwierają się one do wnętrza pojazdu) lub na drzwiach (w przypadku otwierania się ich na zewnątrz). 7. Naklejki wskazujące lokalizację przycisków do otwierania drzwi () powinny być umieszczone na wysokości wzroku dorosłego pasażera, na płatach drzwi, z ich obu stron (na zewnątrz i wewnątrz pojazdu). 8. Naklejki informujące o przewoźniku i numerze taborowym pojazdu (I-6) powinny być umieszczone w liczbie 2 szt. na tylnej ścianie kabiny kierującego oraz na obudowie tylnego wyświetlacza liniowego. 9. Oznakowanie nowo zakupionego taboru, nieuwzględnionego w niniejszym katalogu i konstrukcyjne odmiennego od przedstawionych w katalogu pojazdów, powinno zostać uzgodnione z odpowiednią instytucją odpowiedzialną za wdrażanie Systemu Informacji Miejskiej. U-2l I-2 O-8 I-3 20

21 Elementy wspólne 5 cm 2105 Numer taborowy font Myriad Pro Semibold, 435 pt, kerning optyczny kolor Black 70%, RAL 7038 Numer taborowy z herbem Zestawienie to występuje na bocznych ścianach pojazdów. Skrajna prawa cyfra numeru znajduje się w odległości 5 cm od lewej krawędzi herbu, a oba elementy są wyrównane do środka w pionie. Herb wysokość 18 cm 21

22 Elementy graficzne na szybach pojazdu Wykonane z matowej folii samoklejącej. Należy unikać dublowania elementów po tej samej stronie pojazdu. 22

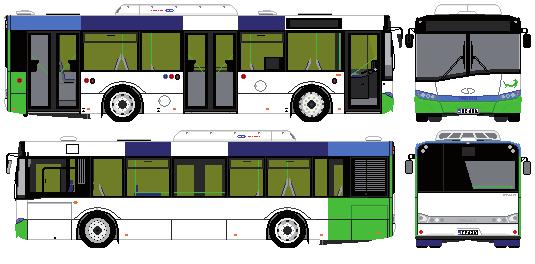

23 Autobus Solaris Urbino 10 O-2b p O-2b lb M-2 pb M-2p p I-1a, I-1b l O-2b U-2 U-3 U-4 U-5 równać do prawej M-5 równać do lewej l

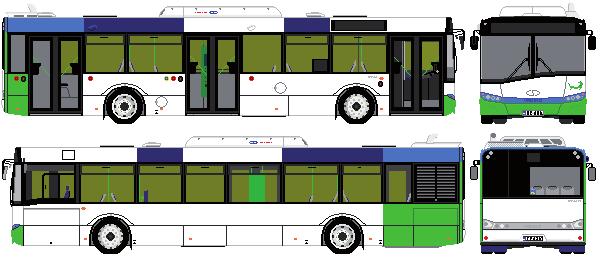

24 Autobus Solaris Urbino 12 O-2b p M-2p M-2 O-2b pb lb p O-2b I-1a, I-1b U-2 U-3 U-4 U-5 równać do prawej M-5 równać do lewej l l

25 Autobus Solaris Urbino 18 p p lb pb O-2b M-2 U-2 U-3 U-4 U-5 równać do prawej M-2p O-2b I-1a, I-1b M-5 równać do lewej l l

26 Autobus MAN NLxx3 (1) I-1a, I-1b p M-2 M-2p p lb pb l U-2 U-3 U-4 U-5 równać do prawej M-5 równać do lewej l

27 Autobus MAN NLxx3 (2) lb pb pb lb p M-2p p M-2 O-2b I-1a, I-1b l l O-2b dla numeru taborowego i nazwy przewoźnika stosować kolor Black 30%, RAL 7035; nie stosować białego tła U-2 U-3 U-4 U-5 równać do prawej M-5 równać do lewej

28 Autobus MAN NGxx3 (1) pb p M-2p p lb pb M-2 I-1a, I-1b lb l U-2 U-3 U-4 U-5 równać do prawej M-5 równać do lewej l

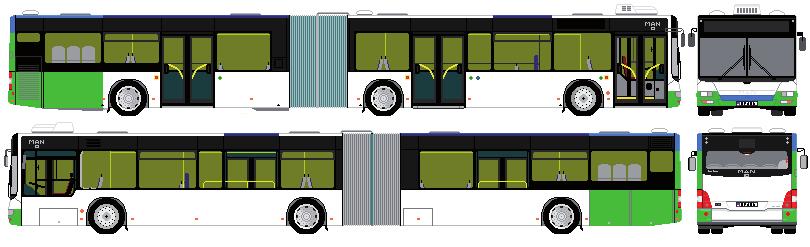

29 Autobus MAN NGxx3 (2) p I-1a, I-1b O-2b pb M-2p p M-2 O-2b l lb l dla numeru taborowego i nazwy przewoźnika stosować kolor Black 30%, RAL 7035; nie stosować białego tła U-2 U-3 U-4 U-5 równać do prawej M-5 równać do lewej

30 Autobus Volvo 7700 p M-2p p pb O-2b I-1a, I-1b O-2b l M-2 l U-2 U-3 U-4 U-5 równać do prawej M-5 równać do lewej

31 Autobus Volvo 7700A p pb O-2b I-1a, I-1b O-2b M-2p l M-2 p l U-2 U-3 U-4 U-5 równać do prawej M-5 równać do lewej

32 Autobus Neoplan N4011 I-1a, I-1b M-2 l U-2 U-3 U-4 U-5 równać do prawej M-5 równać do lewej l

33 Wagon tramwajowy 120NaS, 120NaS2 p M-2p M-2p p p p Różanka opcjonalna nazwa wagonu stosować font jak dla numeru taborowego; nazwa odsunięta o 5 cm od prawej krawędzi herbu 806 I-1a, I-1b l M-2 l Różanka 806 U-2 U-3 U-4 U-5 równać do prawej M-5 równać do prawej

34 Wagon tramwajowy 105N, 105Na pb M-2 lb I-1a, I-1b lb pb l l l U-2 U-3 U-4 U-5 równać do prawej

35 Wagon tramwajowy 105Ng/S M-2 pb l I-1a, I-1b lb lb l U-2 U-3 U-4 U-5 równać do prawej

36 Wagon tramwajowy 105N2k/S/2000 M-2 pb l I-1a, I-1b lb lb l U-2 U-3 U-4 U-5 równać do prawej

37 Wagon tramwajowy 105N/S/HF/09,105N/S/HF10AC M-2 l I-1a, I-1b l U-2 U-3 U-4 U-5 równać do prawej

38 Wagon tramwajowy KT4Dt lb pb M-2 lb pb l I-1a, I-1b lb l U-2 U-3 U-4 U-5 równać do prawej

39 Wagon tramwajowy T6A2D lb pb M-2 lb pb l I-1a, I-1b lb l U-2 U-3 U-4 U-5 równać do prawej
