1 Instrukcja oznakowania autobusów MPK w Tarnowie Tarnów

2 1. Numery taborowe, logo MPK 1. W Miejskim Przedsiębiorstwie Komunikacyjnym Sp. z o. o. w Tarnowie stosuje się w oznakowaniu pojazdów numery taborowe w kolorze RAL: 3020, typ czcionki STAMP, w dwóch rozmiarach zgodnie z wzorem umieszczonym w załączniku nr 1: a. mniejsza 437 pkt. stosowana wyłącznie do oznakowania pojazdów klasy mini b. większa 617 pkt. stosowana w oznakowaniu pojazdów klasy midi i maxi 2. Numery taborowe umieszczone są na elementach nadwozia pojazdu w ściśle określonych miejscach: a. przód prawa strona pojazdu poniżej linii szyby b. prawy bok nad pierwszymi drzwiami wejściowymi c. lewy bok nad oknem kierowcy d. tył prawy górny róg 3. Na dachu umieszcza się numer taborowy pojazdu w kolorze RAL: 9005 w typie czcionki IMPACT o wymiarach: - wysokość 715 mm - szerokość 155 mm w miejscu nie kolidującym z wyposażeniem pojazdu i tożsamym dla całej grupy pojazdów. 4. Logotyp MPK Tarnów zgodnie z wzorem umieszczonym w załączniku nr 2 umieszcza się po prawej stronie pojazdu, nad przednimi drzwiami za numerem taborowym, po lewej stronie pojazdu, nad oknem kierowcy za numerem taborowym. 2. Oznakowanie standardu pojazdu 1. W zależności od standardu i wyposażenia pojazdu stosuję się oznakowanie w postaci piktogramów o wymiarach 100 x100 mm umieszczonych na przedniej ścianie pojazdu oraz przy drzwiach wejściowych zgodnie z wzorem zamieszczonym w załączniku nr 2: a. niska podłoga b. miejsce dla wózka dziecięcego c. miejsce dla wózka inwalidzkiego d. klimatyzacja całopojazdowa 2. Piktogramy umieszcza się na szybie pojazdu po lewej stronie drzwi w sposób określony w załączniku nr W przypadku pojazdów klasy mini i midi dopuszcza się stosowanie oznakowania po prawej stronie drzwi. 4. Na szybach drzwi pojazdów z dostępem do miejsca dla wózków inwalidzkich lub wózków dziecięcych umieszcza się piktogram zgodny z wzorem umieszczonym w załączniku nr 3. 2

3 3. Oznakowanie wnętrza pojazdu 1. We wnętrzu pojazdu stosuje się oznakowanie w postaci piktogramów wskazujących miejsca dla osób niepełnosprawnych, kobiet w ciąży, matek z małymi dziećmi. 2. W pojazdach wyposażonych w klimatyzację całopojazdową na wszystkich otwieranych oknach umieszcza się informację o zakazie ich otwierania podczas pracy urządzenia klimatyzacyjnego zgodnie z wzorem umieszczonym w załączniku nr W pojazdach wyposażonych w monitoring wizyjny ( w tym atrapy kamer ) w przedniej i tylnej części pojazdu, po stronie lewej umieszcza się piktogram zamieszczony w załączniku nr W pojazdach wyposażonych w monitoring, piktogram informujący o rejestracji rozmowy z kierującym pojazdem, umieszcza się na zabudowie kabiny kierowcy w sposób nie ograniczający pola widzenia, zgodnie z wzorem zamieszczonym w załączniku nr Wszelkie informacje Organizatora Komunikacji umieszcza się na lewej stronie pojazdu, w jego środkowej części. 4. Trwałość 1. Wszystkie elementy oznakowania pojazdu nie mogą być w żaden sposób zasłaniane, przemieszczane lub zmieniane podczas wykonywania reklam na pojazdach. 2. W przypadku napraw lakierniczo-blacharskich przed dopuszczeniem pojazdu do ruchu brakujące elementy muszą być uzupełnione. 3. Podczas przeglądów okresowych pojazdu należy sprawdzać kompletację oznaczeń, brakujące, uszkodzone lub nieczytelne oznakowanie należy uzupełnić lub wymienić na nowe. 3

4 Załącznik nr 1 Wielkość, wzór i kolorystyka numeru taborowego Numer boczny - kolor: RAL: 3020/ ORACAL: A - numer mniejszy Czcionka: STAMP [437 pkt] B numer większy Czcionka: STAMP [617 pkt] 4

5 C - numer na dachu pojazdu kolor RAL: 9005 Czcionka IMPACT : o wysokości 715 mm i szerokości 155 mm 641 5

6 D - przykłady umieszczenia numeru taborowego na pojazdach MPK

7 Otokar Kapena 250 Jelcz 120 MM Solaris 6oo Solbus Jelcz 110 M Man Volvo 294 Mercedes 7

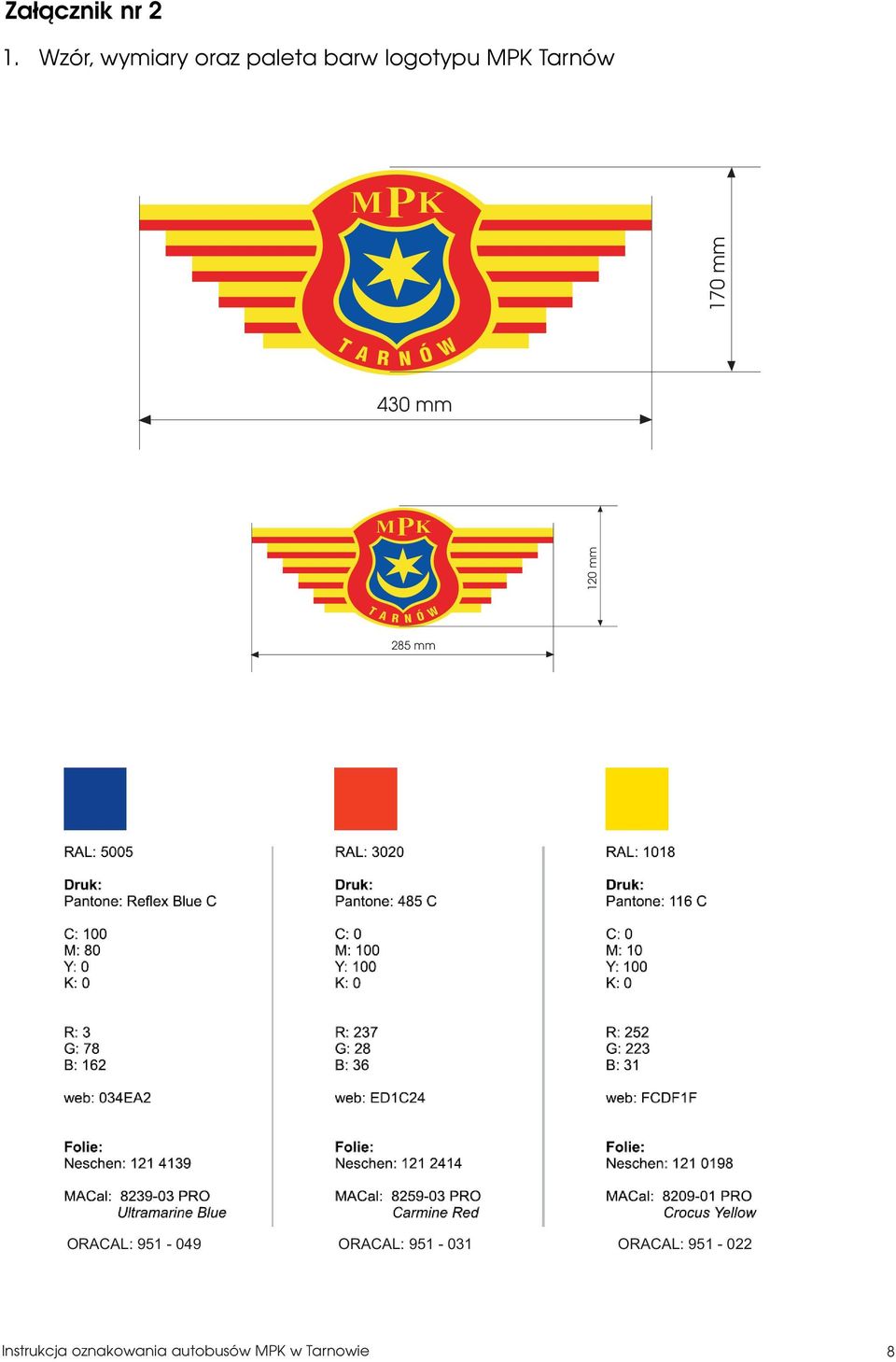

8 Załącznik nr 2 1. Wzór, wymiary oraz paleta barw logotypu MPK Tarnów 430 mm 120 mm 170 mm 285 mm ORACAL: ORACAL: ORACAL:

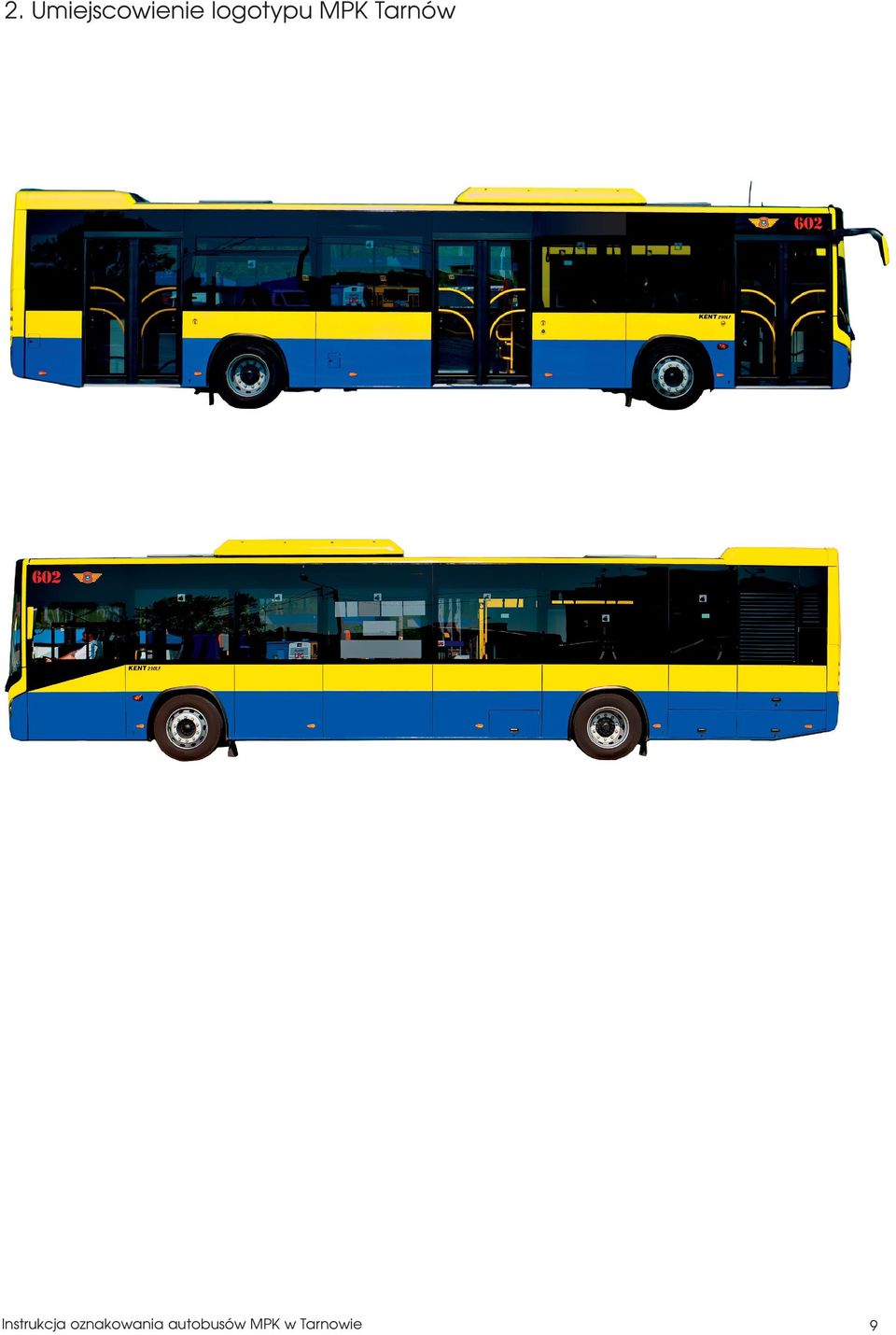

9 2. Umiejscowienie logotypu MPK Tarnów 9

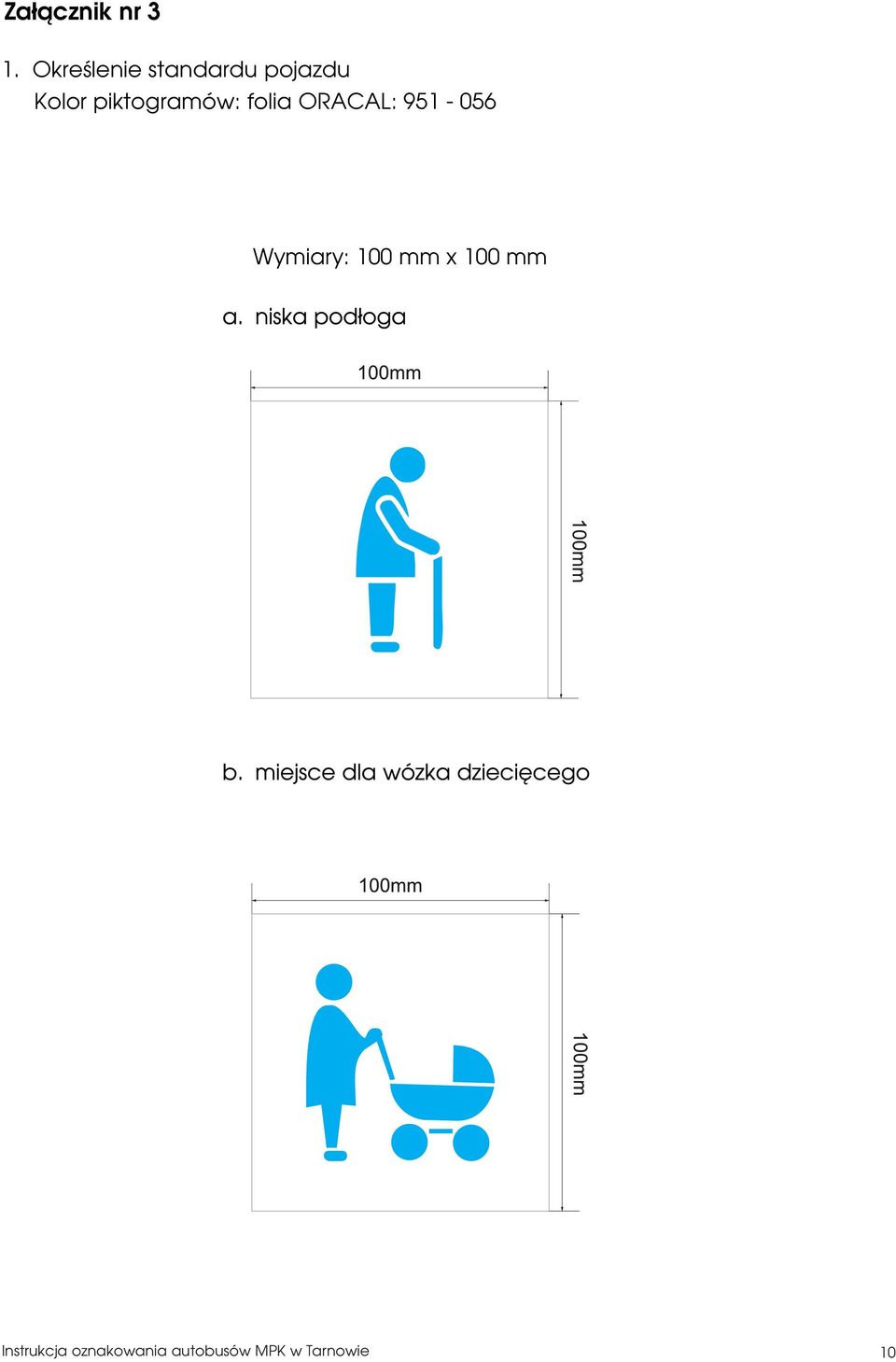

10 Załącznik nr 3 1. Określenie standardu pojazdu Kolor piktogramów: folia ORACAL: Wymiary: 100 mm x 100 mm 10

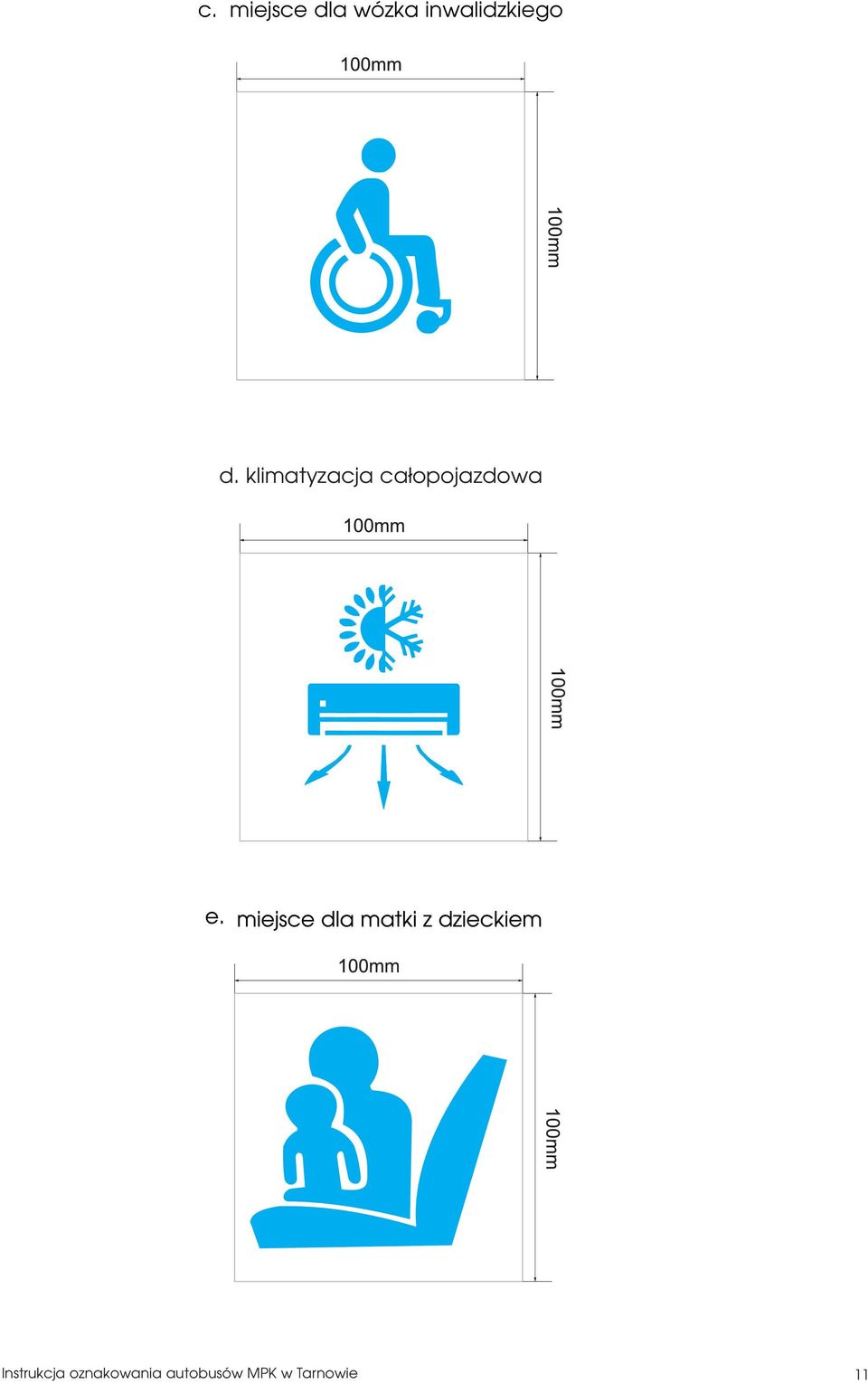

11 c. miejsce dla wózka inwalidzkiego d. klimatyzacja całopojazdowa 11

12 f. miejsca oznaczeń standardu pojazdu 602 wyposażonych w klimatyzację całopojazdową 12

13 3. Wzór piktogramu wózka inwalidzkiego oraz wózka dziecięcego Wymiary : 300 mm x 300 mm 13

14 4. Wzór piktogramu informującego o monitoringu wizyjnym w pojeździe 5. Wzór piktogramu informującego o rejestrowaniu rozmowy z kierowcą 14
