1 ŁUKOWE SPAWANIE SPAWANIE ŁUKOWE NARZĘDZIA I AKCESORIA NARZĘDZIA I AKCESORIA SPAWALNICZE SPAWALNICZE Przewody i złączki Zaciski masowe Magnetyczne zaciski masowe Młotki i szczotki... 5 Narzędzia Akcesoria / markery

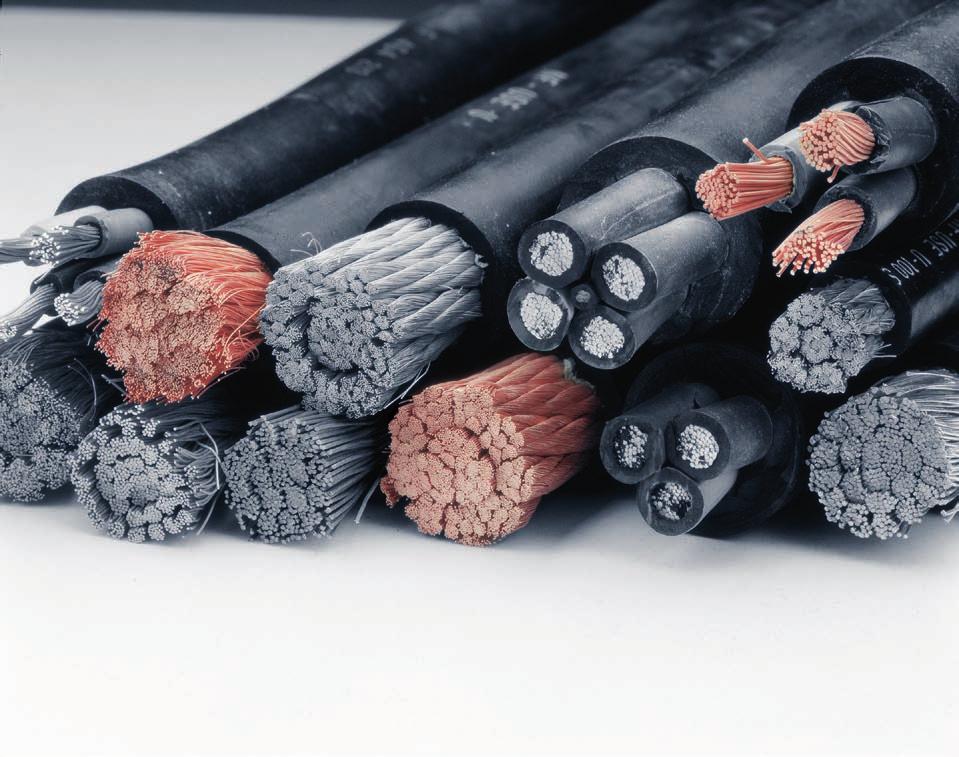

2 PRZEWODY I PRZEWODY I ZŁĄCZKI ZŁĄCZKI Dostępne są dwa typy przewodów: Przewody spawalnicze H07RN-F Przewody trzyżyłowe do instalacji jednofazowych lub czterożyłowe do instalacji trójfazowych. Oznaczenie prądowe określa dopuszczalny prąd maksymalny, zgodny z wymaganiami IEC 87. Standard: H07RN-F Przewody spawalnicze H01N-D/E Przewody miedziane jednożyłowe stosowane jako przewody elektrodowe oraz jako przewody masowe. Oznaczenie prądowe określa dopuszczalny prąd maksymalny, zgodny z wymaganiami IEC 87. W przypadku połączeń o długości powyżej 10 m, konieczne jest zastosowanie przewodów o większym przekroju. W przypadku przewodów masowych i elektrodowych europejska dyrektywa niskonapięciowa (006/95/WE) nakłada obowiązek zgodności z jednym z dwóch poniższych standardów. Oznacza to, że z powodów zagrożenia bezpieczeństwa (brak wytrzymałości na odpryski), przewody PVC nie mogą być stosowane jako przewody spawalnicze, gdyż nie spełniają one wymogów powyższej dyrektywy. Dokumenty referencyjne: Standard H07RN-F dla przewodów spawalniczych zasilających Standard H01N-E lub H01N-D dla przewodów masowych i elektrodowych Norma zharmonizowana CENELEC HD 516 S: 1997 / HD.6 Zmiana w dokumentu po poprawce A1: 003 Komunikat KE (01/0/005) w ramach wykonania dyrektywy niskonapięciowej. Standard: H01N-E żyły wielodrutowe o zwiększonej giętkości Standard: H01N-D żyły wielodrutowe o normalnej giętkości r 46

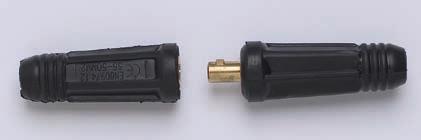

3 PRZEWODY I PRZEWODY I ZŁĄCZKI ZŁĄCZKI Przewody H07RN-F H07RN-F * (sprzedaż na metry) 3 x 1,5 mm² 16 A W x,5 mm² 0 A W x,5 mm² 0 A W Wtyki kablowe standard DINSE Do łączenia przewodów spawalniczych oraz mocowania w urządzeniach spawalniczych. 1 EN SPAWANIE ŁUKOWE 4 x 4 mm² 30 A W x 6 mm² 37 A W Opis * (sprzedaż na metry) 4 x 10 mm² 5 A W x 16 mm² 69 A W x 5 mm² 9 A W x 35 mm² 114 A W wtyk męski 10-5 mm² 00 A W mm² 400 A W mm² 600 A W mm² 00 A W * Zgodnie z EN (014) dla temperatury żyły 60 C i temperatury otoczenia 30 C. wtyk żeński mm² 400 A W mm² 600 A W Męski + żeński mm² 600 A W Przewody H01N-D/E O zwiększonej giętkości (H01N-E) O normalnej giętkości (H01N-D) * O zwiększonej giętkości (H01N-E) O normalnej giętkości (H01N-D) w cyklu 100% w cyklu 60% w cyklu 35% (sprzedaż na metry) szpula 50 m (sprzedaż na metry) 16 mm² 135 A 139 A 150 A W W W mm² 180 A 190 A 13 A W W W mm² 5 A 43 A 79 A W W W mm² 85 A 316 A 371 A W W W mm² 355 A 403 A 48 A W W W mm² 430 A 498 A 606 A W W W mm² 500 A 587 A 71 A W * Zgodnie z EN (014) dla temperatury otoczenia 5 C Końcówki oczkowe Wykonanie śrubowe Średnica: 11 mm Przekrój przewodu: 0-5 mm² W Wykonanie śrubowe Średnica: 14 mm Przekrój przewodu: 5-35 mm² W Wykonanie śrubowe Średnica: 14 mm Przekrój przewodu: mm² W Wykonanie śrubowe Średnica: 16 mm Przekrój przewodu: mm² W Wykonanie śrubowe Średnica: 16 mm Przekrój przewodu: mm² W

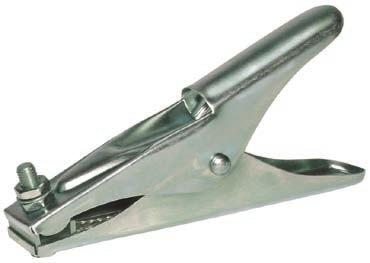

4 EN ZACISKI ZACISKI MASOWE MASOWE Dobór odpowiedniego zacisku zależy od kilku parametrów. Najważniejszym jest maksymalny prąd, jaki będzie przepływał przez zacisk. Następnie istotny jest rodzaj styku. Do prac typowych lub lekkich wystarczą stalowe zaciski HIPPO lub mosiężne zaciski CROCODILE. Do prac ciężkich i bardzo intensywnych powinieneś wybrać zaciski MUSCLOR, DRAGON lub SERRE-JOINT. Wreszcie zaciski MAGNETIC idealne do spawania dużych elementów oraz zaciski ROTARY do ciężkich prac przemysłowych, pozwalające na obracanie się przewodu wokół zacisku masowego i uniknięcie skręcania się przewodu spawalniczego. Zaciski do typowych zastosowań Kryteria wyboru Rozwarcie szczęk (mm) HIPPO HIPPO HIPPO CROCODILE CROCODILE HIPPO 00 / 400 / 600 CROCODILE 300 / Prosty zacisk stalowy. HIPPO 00 W HIPPO 400 W HIPPO 600 HIPPO 00 HIPPO 400 HIPPO 600 Prąd (A) 00 przy 35% 400 przy 35% 600 przy 35% Ø przewodu (mm²) g 36 g 376 g W Zalety CROCODILE 300: Mosiężne zaciski. Mosiężne szczęki. Zalety CROCODILE 600: Bardzo dobry kontakt z elementem spawanym. CROCODILE 300 CROCODILE 600 CROCODILE 300 CROCODILE 600 Prąd (A) 300 przy 35% 600 przy 35% Ø przewodu (mm²) g 634 g W W

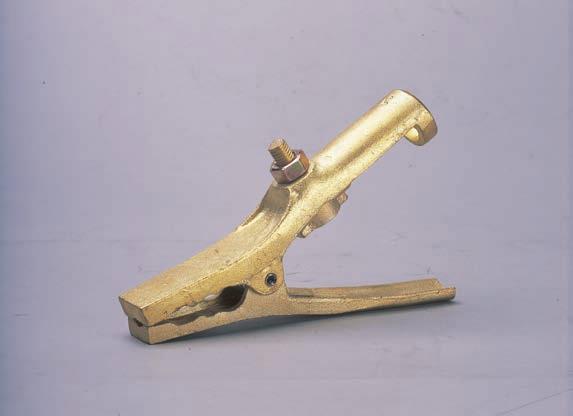

5 ZACISKI ZACISKI MASOWE MASOWE Zaciski do dużych elementów spawanych MAGNETIC 500 / 600 Duża powierzchnia styku. Może być umieszczony blisko miejsca spawania, zapewniając dobre przewodzenie prądu. MAGNETIC 500 MAGNETIC 600 Prąd (A) 500 przy 35% 600 przy 35% Ø przewodu (mm²) g 17 g Zaciski do ciężkich prac przemysłowych Kryteria wyboru Rozwarcie szczęk (mm) MUSCLOR MUSCLOR SERRE-JOINT SERRE-JOINT DRAGON Zacisk mosiężny do ciężkich prac spawalniczych, duża siła zacisku szczęk. MAGNETIC 500 MAGNETIC W MUSCLOR 300 / 600 MUSCLOR 300 W MUSCLOR 600 MUSCLOR 300 MUSCLOR 600 Prąd (A) 300 przy 35% 600 przy 35% Ø przewodu (mm²) g 76 g W W Kryteria wyboru Rozwarcie szczęk (mm) MAGNETIC N/A MAGNETIC N/A ROTARY ECR N/A ROTARY 800 Mosiężne zaciski. Mosiężne szczęki. ECR W ROTARY 800 Prąd (A) 800 przy 35% Ø przewodu (mm²) x g Zalety zacisku SERRE-JOINT 500: Mocowanie przewodu za pomocą tulei mosiężnej. Lepsza przyczepność dzięki dużej sile zaciskowej. Mosiężne szczęki, gumowa osłona przewodu. Mocowanie śrubowe zapewnia dużą przyczepność. DRAGON 600 Prąd (A) 600 przy 35% Ø przewodu (mm²) g Obrotowy zacisk masowy do spawania łukiem krytym. SERRE-JOINT 500 / 800 SERRE-JOINT 500 SERRE-JOINT 800 Prąd (A) 500 przy 35% 800 przy 35% Ø przewodu (mm²) g 1187 g DRAGON ECR Prąd (A) 1500 przy 100% 614 g W W SERRE-JOINT 500 W SERRE-JOINT 800 W Zalety zacisku SERRE-JOINT 800: Mocowanie przewodu za pomocą tulei mosiężnej. Lepsza przyczepność dzięki dużej sile zaciskowej. Trójpozycyjny mosiężny element dystansowy SPAWANIE ŁUKOWE

6 MAGNETYCZNE ZACISKI MAGNETYCZNE ZACISKI MASOWE MASOWE MAGSWITCH GWARANCJA Magnetyczne zaciski masowe i pozycjonery ROK Oszczędność czasu dzięki szybszemu i prostszemu montażowi oraz wygoda i bezpieczeństwo wynikające z rzadszej konieczności operowania rękoma i ręcznego ustawiania obrabianego materiału. Od odbioru materiału, przez jego transport w obrębie zakładu, po jego obróbkę zacisk masowy MAGSWITCH poprawia bezpieczeństwo i zwiększa wydajność pracy. MAGSWITCH to po prostu sprawniejsza praca. Przypatrując się poszczególnym produktom, warto zwrócić uwagę na określone cechy: Pełna kontrola nad załączaniem/wyłączeniem. Precyzyjne ustawianie, magnesy nie przesuwają się względem siebie. Spora siła nadaje się do wymagających zastosowań. Mocno trzyma się cienkich arkuszy blachy. MAGSWITCH to technologia, która niewątpliwie zmienia postać rzeczy. 50

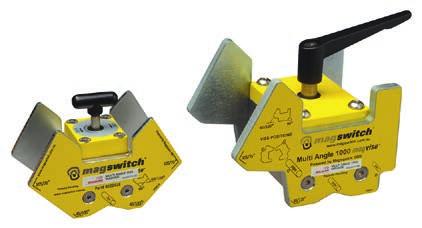

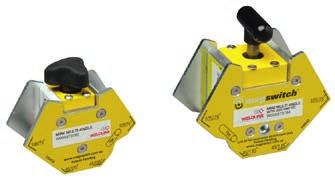

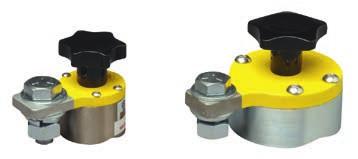

7 MAGNETYCZNE ZACISKI MAGNETYCZNE ZACISKI MASOWE MASOWE SPAWANIE ŁUKOWE Nazwa zacisku magnetycznego Wymiary (mm) H W D (kg) Siła Prąd magnesu spawania (kg) (A) Przeznaczenie 1 Zacisk masowy Magswitch , A W Błyskawiczne połączenie Zacisk masowy Magswitch , A W Zacisk kątowy Magswitch Mini Multi Angle ,18 40 N/A W Duża siła zacisku 4 Zacisk kątowy Magswitch Mini Multi Angle 300A , A W Zacisk kątowy Muti Angle 400 Mag-Vise , N/A Duża siła magnesu po obu stronach W Zacisk kątowy Multi Angle 1000 Mag-Vise ,5 446 N/A W Zacisk Mag Square ,3 67 N/A Pozycjonowanie z dużą siłą zacisku W Zacisk Mag Square ,5 68 N/A W Nastawny zacisk kątowy Pivot Angle ,7 90 N/A Od do 70 stopni W Podnośnik ręczny Magswitch Hand Lifter 60 M ,64 7 N/A Podnośnik ręczny akumulatorowy Magswitch Hand Lifter 60 CE ,45 7 N/A Przenoszenie arkuszy blachy lub lekkie prace manualne Przenoszenie dużych elementów na stołach do cięcia W W

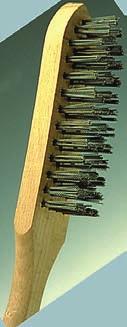

8 MŁOTKI / MŁOTKI / SZCZOTKI SZCZOTKI Młotki spawalnicze Trzonek stalowy, uchwyt drewniany Dobór odpowiedniego młotka zależy od rodzaju obrabianego materiału (stal niestopowa czy nierdzewna) oraz konstrukcji i materiału trzonka czy uchwytu Długość 660 g 315 mm W Młotek stalowy typu G, owalny uchwyt 410 g Długość 300 mm W Trzonek stalowy, uchwyt gumowy (czerwony) Długość 40 g 60 mm W Młotek do stali nierdzewnej Stal niestopowa, typ angielski, uchwyt na sprężynie Szczotka z włosiem stalowym z powłoką mosiężną, 4 rzędy Szczotka z włosiem stalowym, 4 rzędy Szczotka z włosiem ze stali nierdzewnej, rzędy Szczotka z włosiem ze stali nierdzewnej, 4 rzędy Szczotka z włosiem typu V g Długość 55 mm W Długość 90 g 65 mm W Szczotki druciane W W W W Szczotka do aluminium W Szczotka szczególnie przeznaczona do czyszczenia elementów aluminiowych przed spawaniem TIG lub MIG. STAL NIESTOPOWA W STAL NIERDZEWNA W

9 NARZĘDZIA NARZĘDZIA MAGLITE Latarki (opakowanie blistrowe) Nazwa AA D 3D 4D Kolor W zestawie Latarka, czarne etui, baterie LR6 Czarny Latarka 106 g 41 g 506 g 56 g Średnica 18 mm Długość 145 mm 54 mm 307 mm 369 mm Rodzaj baterii LR6 LR0 3 LR0 4 LR0 MAGLITE W W W W GWARANCJA LAT SPAWANIE ŁUKOWE Ładowarka MAG Akumulatorki niklowo-kadmowe (ładowarka w zestawie). Do 1000 cykli ładowania. W Części zamienne do latarek MAGLITE Oznaczenie Źródła światła W Zapasowe źródła światła D W Oznaczenie 3D W D W Spoinomierz Dokładny pomiar grubości spoin płaskich i narożnych do 90. Podziałka 0 mm z dwoma noniuszami 1/10 mm. 4 kąty ukosowania: Dostarczany w skórzanym etui. Wskaźnik temperatury Łatwy w użyciu wskaźnik temperatury. Dokładność ±1%. W Symbol i temperatura Opakowanie 1 sztuk 100 (101 C 13 F) W (11 C 50 F) W (149 C 300 F) W (177 C 350 F) W (198 C 388 F) W (53 C 488 F) W (30 C 575 F) W (343 C 650 F) W (371 C 700 F) W

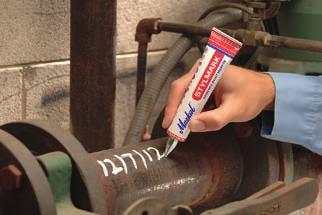

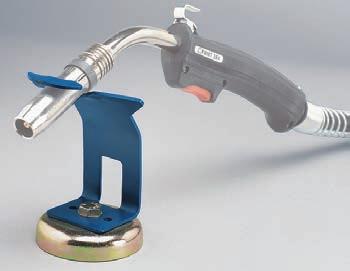

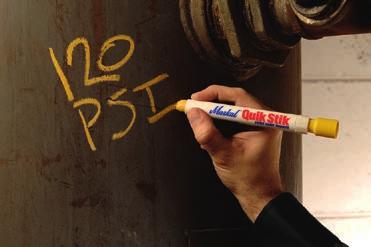

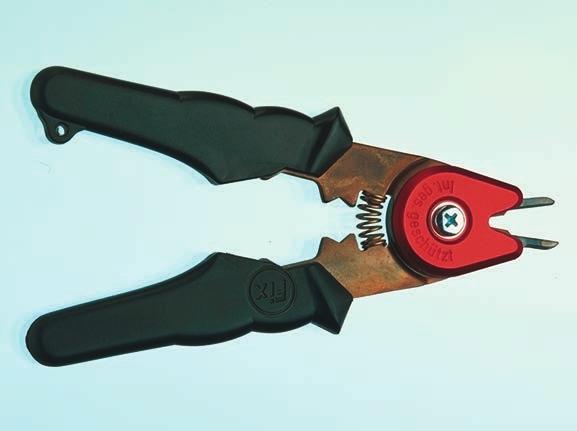

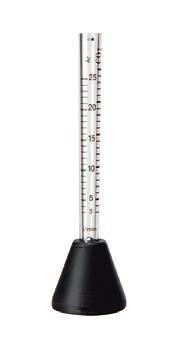

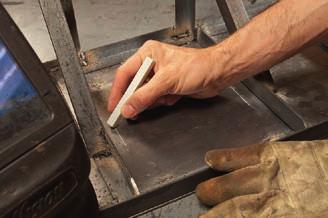

10 AKCESORIA AKCESORIA Szczypce MIG/MAG (original FIX ) Służą do: ucinania drutu czyszczenia dysz odkręcania końcówki odkręcania dyszy Do dysz Ø 1-15 mm W Do dysz Ø mm W Stojak magnetyczny do uchwytów MIG/MAG Prosty stojak z podstawą magnetyczną zapewniający bezpieczne podparcie uchwytu W FLOWELD Przeznaczony do pomiaru przepływu gazu, dochodzącego do uchwytu MIG/MAG. Maksymalny przepływ: 0 l/min. (Ar CO₂ lub mieszanka) Dokładność ±10% Odporny na stłuczenie. W MARKERY MARKERY Pisak Valve Action Marker w tubie Marker Valve Action jest szybkoschnącym pisakiem z ciekłym barwnikiem, który zapewnia trwałe, odporne na ścieranie i warunki atmosferyczne oznaczenia, bezpieczne dla prawie każdej powierzchni. Najbardziej uniwersalny marker na świecie. Barwnik nie zawiera ksylenu, jest bezpieczny dla zdrowia użytkownika. Oznaczenie Marker w kolorze białym Marker w kolorze żółtym Marker w kolorze czerwonym Marker w kolorze niebieskim Marker w kolorze zielonym Marker w kolorze czarnym Marker w kolorze pomarańczowym W W W W W W W Marker w sztyfcie Marker Stylmark z metalowym zaworem kulkowym umożliwia znakowanie niemal wszystkich powierzchni. Aluminiowa tubka. Solidna końcówka pisząca zapewnia doskonałą przyczepność na powierzchniach chropowatych, zaolejonych i wilgotnych, a także przy oznakowaniach pionowych i pułapowych. Barwnik nie zawiera ksylenu, jest bezpieczny dla zdrowia użytkownika. Oznaczenie Marker w kolorze białym Marker w kolorze żółtym Marker w kolorze czerwonym W W W Kreda spawalnicza 54 Marker Quik Stik pozwala na delikatne oznakowanie niemal wszystkich rodzajów powierzchni. Szybkoschnący i trwały, zapewnia intensywny kolor przez długi czas. Wytrzymała oprawka z tworzywa sztucznego z pokrętłem do wysuwania sztyftu. Nie brudzi rąk, ubrań i skrzynek narzędziowych. Oznaczenie Marker w kolorze białym Marker w kolorze żółtym Marker w kolorze czerwonym W W W Kreda steatytowa odporna na temperaturę do 000 C i nie zanieczyszczająca spoin. W
