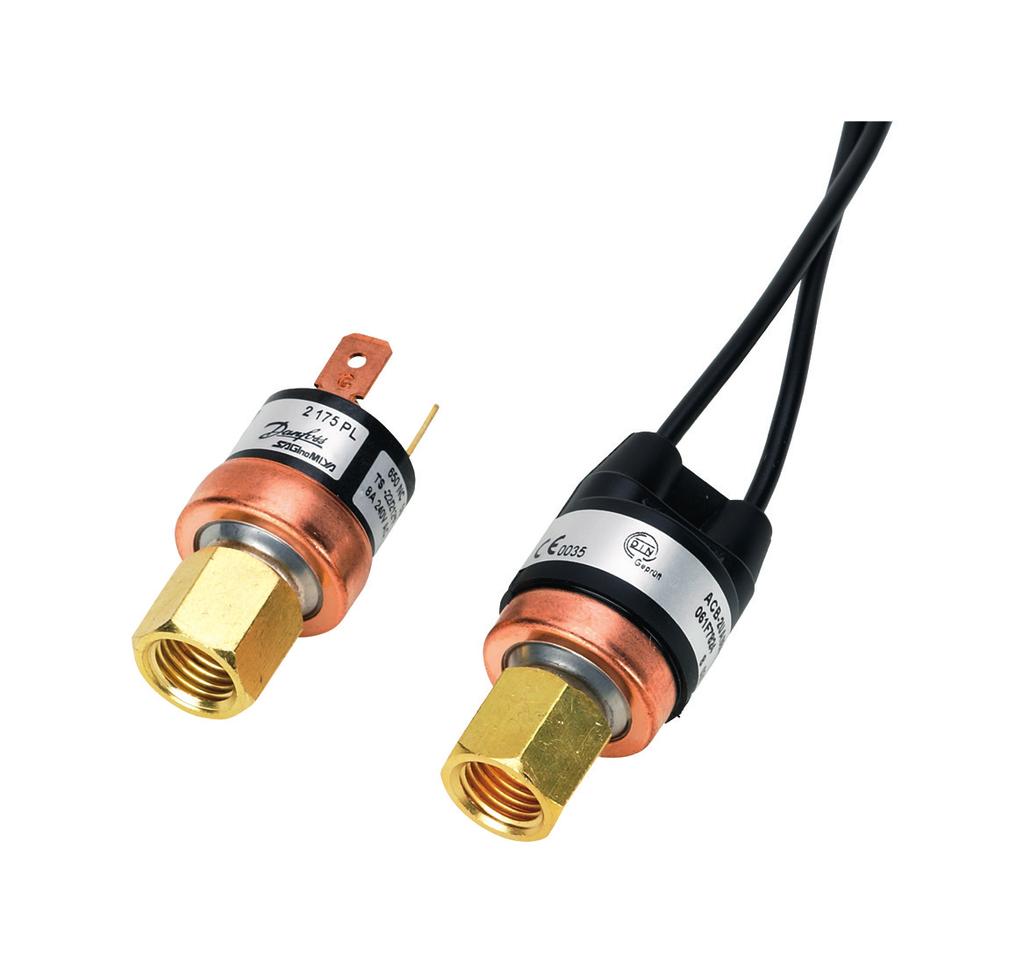

1 Karta katalogowa Presostat miniaturowy Ty B Presostaty miniaturowe z serii B to komaktowe rzełączniki ciśnieniowe tyu membranowego ze stałą nastawą ciśnienia do zastosowań w chłodnictwie i układach klimatyzacji. Oferują one zabezieczenie rzed rzekroczeniem wartości granicznej ciśnienia z funkcją automatycznego lub ręcznego odblokowania. Presostat charakteryzuje się solidną konstrukcją i niezawodnym działaniem. Do tej ory w różnych urządzeniach zostało zamontowanych onad 100 milionów rzełączników tego tyu. Niewielkie wymiary, mała waga oraz wysoki stoień ochrony ozwalają na bezośredni montaż resostatu w układach chłodniczych. Presostaty miniaturowe są dostęne z różnymi nastawami ciśnienia oraz rzyłączami odowiadającymi otrzebom klientów. Wszystkie te właściwości zmniejszają koszty montażu i umożliwiają oszczędność miejsca. harakterystyka y Szeroki zakres y Stałe nastawy ciśnienia y Układ styków normalnie zamknięty, normalnie otwarty lub SPDT y automatyczne lub ręczne y Różne złączki do lutowanie lub montażu bezośredniego y Styki łaskie (rzyłącze konektorowe) lub rzewody y Odizolowane niezarasowane końcówi lub zgodny ze secyfikacją klienta wtyk elektryczny y Wersja otwarta lub wodoszczelna (IP65) y Ty AB rzeznaczony do zastosowania z czynnikami chłodniczymi HF jako zabezieczenie rzed nadmiernym wzrostem albo sadkiem ciśnienia oraz do sterowania racą cykliczną wentylatora y Ty B dostęny do zastosowania z O 2 ertyfikaty y Oznaczenie E zgodnie z normą EN y ertyfikat TUV nr /Q oraz /B niemieckiego stowarzyszenia dozoru technicznego TÜV y Dyrektywa niskonaięciowa 2014/35/UE y UL Recognized (tylko tyu AB) UL 873 i SA 22.2 nr Danfoss DS (rja) DKR.PD.H0.B5.49 1

2 Klimatyzacja i chłodnictwo Regulacja Fan ontrol wentylatora Wysokie High ciśnienie Pressure Skralacz ondenser Zawór Exansion rozrężny valve Niskie ciśnienie Low Pressure Srężarka omressor Parownik Evaorator Zastosowania Przełącznik wentylatora skralacza Presostat zabezieczający niskiego ciśnienia Uruchamianie i zatrzymywanie srężarki Przełącznik odessania Presostat zabezieczający wysokiego ciśnienia Danfoss DS (rja) DKR.PD.H0.B5.49 2

3 Dane techniczne Ty Medium Zakres Odblokowanie Wodoszczelny (W) AB Otwarty ze stykami łaskimi (O) HF Mogą racować z czynnikami o niskim wsółczynniku GWP: R32, R448A, R449A, R452A, R513A, R1234yf, R1234ze. W rzyadku innych czynników chłodniczych należy kontaktować się z firmą Danfoss., ręczne Od -0,5 do 45 bar Od -7 do 652 si B Wodoszczelny (W) O 2 Od 100 do 150 bar Od 1450 do 2176 si Układ styków SPST-NO, SPST-N, SPDT SPST-N Przyłącza elektryczne Przewody AWG18 Styki łaskie (rozmiar 6, 35 mm x 0,8 mm) Przewody AWG18 Długość rzewodu 150 cm (czarny) 150 cm (czarny) Obciążalność styków 6 A rzy 250 V A dla SPST 4 A rzy 250 V A dla SPDT Od 0,01 do 0,05 A rzy 12/24 V D 1 4 cala, ODM do lutowania Przyłącza ciśnienia Maksymalne ciśnienie robocze (MWP) iśnienie rozrywające 6 mm, ODM, do lutowania 1 4 cala, SAE, śrubunek z gwintem wewnętrznym z trzieniem odblokowującym 45 bar 650 si 140 bar 2030 si 6,35 mm, do lutowania 165 bar 2393 si 375 bar 5440 si Temeratura medium Od -55 do 135 Od -67 do 275 F Temeratura otoczenia Od -30 do 85 Od -30 do 100 Od -20 do 210 F Obudowa IP65 Brak ochrony elektrycznej IP65 Szeroki zakres funkcji dostęnych na secjalne zamówienie klienta. Patrz Secyfikacja roduktu na str. 7. Połączenia elektryczne H L H L SPST zestyk jednorzerwowy nierzełączny SPDT zestyk jednorzerwowy rzełączny NO normalnie otwarty N normalnie zamknięty SPDT SPDT z ręcznym odblokowaniem L H H SPST NO SPST N SPST z ręcznym odblokowaniem Danfoss DS (rja) DKR.PD.H0.B5.49 3

4 Modele standardowe Ty AB Danfoss Wyłączenie wysokiego ciśnienia 18 ± 0,7 260 ± ± ± ± 0,7 335 ± 10 Zastosowanie Rozłączenie Załączenie 13 ± 1,2 190 ± ± 1,5 230 ± ± 1,2 275 ± 17 Układ styków / ty obudowy: W wodoszczelna z rzewodem (IP65), O otwarta (styki łaskie)/bez rzewodu (IP00) Do lutowania Rodzaj rzyłącza 6 mm 1 4 cala 061F7504 2UB504W 061F7505 2UB505W SPDT / W SPST-N / O 061F8710 2UB210 SPST-N / O 061F8707 2UB207 SPDT / W Ręczne Ręczne 26 ± ± ± 1,5 290 ± F7507 2UB507W SPST-N / O 061F9703 2UB803MW 061F7508 2UB508W 061F8705 2UB F9714 2UB814MW SPDT / W 061F F7513 2UB510W 2UB513W Ręczne 28 ± 1 21 ± 1,5 SPST-N / O 405 ± ± F8704 2UB204 SPDT / W Ręczne SPDT / W 31 ± ± ± 1,5 350 ± F8493 2UB464W SPST-N / O SPDT / W 061F8706 2UB206 Śrubunek 7/16-20 UNF z trzieniem odblokowującym 061F7506 2UB506W 061F9057 2U59W 061F8708 2UB F8494 2UB465W 061F8703 2UB F9056 2U58W 061F9243 2U63MW 061F7509 2UB509W 061F8701 2UB F9713 2UB813MW 061F9055 2U57W 061F7514 2UB514W 061F9522 2UB327MW 061F8700 2UB F9054 2U56W 061F9242 2U62MW 061F8492 2UB463W 061F8702 2UB F9053 2U55W 061F F7516 2UB515W 2UB516W 42 ± 1,2 33 ± 2 Ręczne 610 ± ± 29 SPDT / W 061F7517 2UB517W 061F9575 2UB461MW 061F9052 2U54W * Inne numery katalogowe dostęne na zaytanie. Danfoss DS (rja) DKR.PD.H0.B5.49 4

5 Modele standardowe (ciąg dalszy) Zastos owanie Regulacja niskiego ciśnienia Sterowanie wentylatorem Rozłączenie 0,5 ± 0,4 7 ± 6 0,7 ± 0,5 10 ± 7 1,7 ± 0,5 25 ± 7 2,2 ± 0,3 32 ± 4,5 8,5 ± 1,2 125 ± ± 1,5 190 ± 22 Załą czenie 1,5 ± 0,5 22 ± 4 1,7 ± 0,4 25 ± 6 2,7 ± 0,4 39 ± 6 3,4 ± 0,3 50 ± 4,5 11 ± 0,8 160 ± ± ± 14 Układ styków / ty obudowy: W wodoszczelna z rzewodem (IP65), otwarta (styki łaskie)/bez rzewodu (IP00) Rodzaj rzyłącza Do lutowania 6 mm 1 4 cala 061F7518 2UA518W SPST-NO / O SPDT / O 061F7521 2UA521W 061F7519 2UA519W 061F7402 2UA F9106 2U F7522 2UA522W SPDT / W 061F7524 2UA524W 061F7418 2UA711W 061F8491 2UA393W 061F8334 2UA306W 061F7525 2UA525W Śrubunek 7/16-20 UNF z trzieniem odblokowującym 061F7520 2UA520W 061F7400 2UA F9102 2U F7523 2UA523W 061F9058 2U60W 061F7526 2UA526W 061F8490 2UA392W 061F8333 2UA305W Ty B Danfoss 61F Zastosowanie Rozłączenie Załączenie Układ styków / ty obudowy: W wodoszczelna z rzewodem (IP65) Rodzaj rzyłącza Do lutowania, 6,35 mm Oakowanie 100 szt. Oakowanie 20 szt. 100 ± ± ± ± F9808 B-2UB03W 061F9908 B-2UB03W Regulacja wysokiego ciśnienia 110 ± ± ± ± ± ± ± ± ± ± ± ± ± ± ± ± ± ± ± ± F9809 B-2UB04W 061F9810 B-2UB05W 061F9811 B-2UB06W 061F9812 B-2UB07W 061F9813 B-2UB08W 061F9909 B-2UB04W 061F9910 B-2UB05W Danfoss DS (rja) DKR.PD.H0.B5.49 5

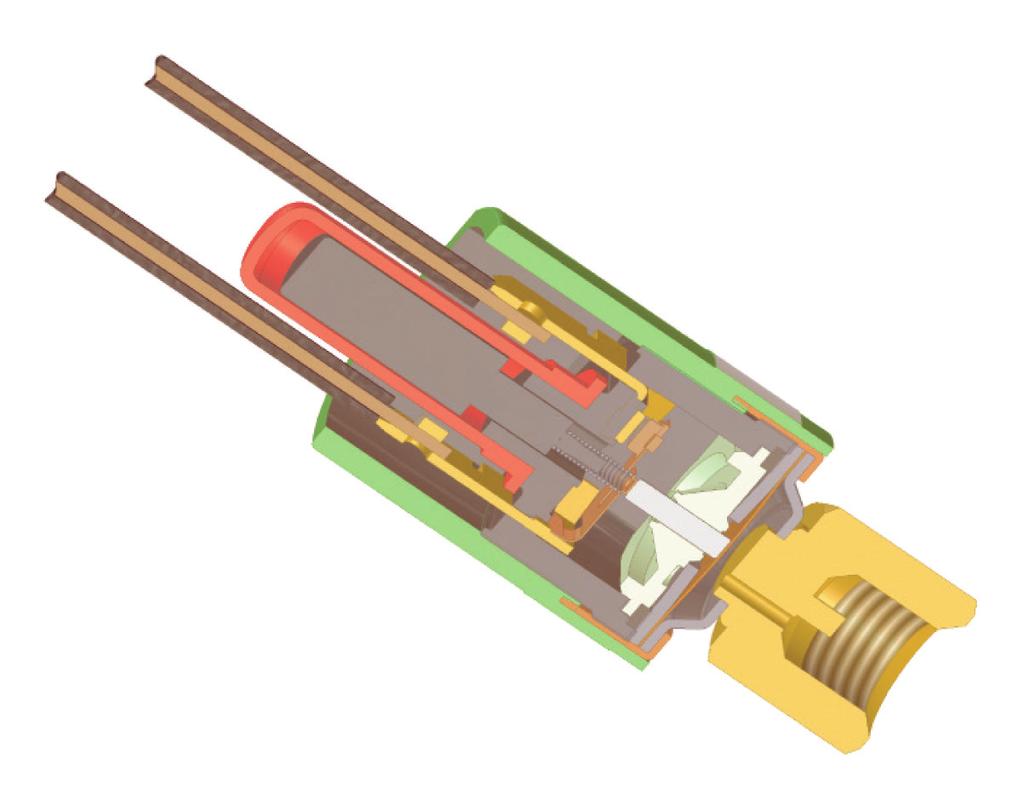

6 Konstrukcja i zasada działania Przewody 2. Przycisk resetowania 3. Obudowa wodoszczelna 4. Membrana 5. Przyłącze ciśnieniowe ( 1 4 cala, śrubunek z gwintem wewnętrznym) 6. Zaciski elektryczne 7. Mikrorzełącznik 8. Trzień 9. Trzień odblokowujący Rys. Ty AB styki SPST, odblokowanie ręczne iśnienie dorowadzone orzez rzyłącze wywiera nacisk na membranę, która oycha trzień roboczy. Trzień roboczy rzesuwa się i oycha blaszkę styku, co owoduje zwarcie styków (w rzyadku styków normalnie otwartych) lub ich rozwarcie (w rzyadku styków normalnie zamkniętych). Gdy ciśnienie dorowadzone orzez rzyłącze sada, membrana wraca do ołożenia oczątkowego, trzień roboczy cofa się, a blaszka styku wraca do ołożenia normalnego. Akcesoria secjalne W ofercie dostęny jest szeroki wybór resostatów miniaturowych w otwartej obudowie bez ochrony elektrycznej. Dla takich rzełączników zarojektowano secjalną gumową wtyczkę wodoszczelną. Po odłączeniu wtyczki do rzełącznika uzyskiwana jest wodoszczelność IP64. Gumowa wtyczka wodoszczelna jest dostęna z rzewodami o różnej długości. Standardowa długość rzewodu [m]* Liczba sztuk w oakowaniu Numer katalogowy 2, F F1304 * Inne numery katalogowe dostęne na zamówienie. Danfoss DS (rja) DKR.PD.H0.B5.49 6

7 Secyfikacja roduktu tyu AB Produkt Znamionowe arametry elektryczne Układ styków ertyfikaty Obudowa Obudowa Przyłącze Górna nastawa aktywacji [bar g] Tolerancja górnej nastawy Dolna nastawa aktywacji [bar g] Tolerancja dolnej nastawy Przyłącze elektryczne Długość rzewodu w cm Wtyk kablowy Zaznaczyć w rzyadku dodatkowych secyfikacji Szczegóły dotyczące funkcji secjalnych (jeśli wystęują) Zamawiana secyfikacja: Przykład: AB 2U B 1 W A R L 20,0 1,0 15,0 1,5 A Pole Kod Objaśnienie Produkt Znamionowe arametry elektryczne 1U 1 A rzy 250 V A 2U 6 A rzy 250 V A (SPST), 4 A rzy 250 V A (SPDT) 3U 4 A rzy 250 V A (nie wybierać dla nowych tyów) 4U 0,05 A rzy 12/24 V D (styki ozłacane) Układ styków A SPST-NO B SPST-N SPDT ertyfikaty 0 ertyfikat E [kategoria II] 1 ertyfikaty E [kategoria II + IV], TÜV, VDE, UL i -UL (tylko dla tyu AB) 2 ertyfikaty UL i -UL (tylko dla AB) 3 ertyfikat E [kategoria II + IV] (tylko dla tyu AB) Obudowa O Otwarty W Wodoszczelna IP65 (tylko z rzewodami) A M Ręczne (nie dotyczy SPST-NO; SPDT tylko w rzyadku obudowy do montażu tablicowego) Obudowa R Zwykła zalewa toliwa E Żywica eoksydowa V Obudowa tyu odciśnieniowego P Do montażu tablicowego (obowiązkowa do wersji z ręcznym resetowaniem ze stykami SPDT) Przyłącze M 1/4 SAE, śrubunek z gwintem wewnętrznym, z trzieniem odblokowującym V 1/4 SAE, śrubunek z gwintem wewnętrznym, z trzieniem odblokowującym 1 mm H 1/4 SAE, śrubunek z gwintem zewnętrznym P 1/4, rurka miedziana do lutowania (końcówka = 3 mm) X 1/4, rurka miedziana do lutowania (końcówka = 7 mm) S 1/4, rurka miedziana do lutowania (bez końcówki) L 6 mm, rurka miedziana do lutowania (końcówka = 7 mm) E 1/8-27 NPT, z gwintem zewnętrznym Z 1/4-18 NPT, z gwintem zewnętrznym Y R (PT) 1/8 O Kailara 0,9 m, z nakrętką śrubunku 1/4 Kailara 0,4 m, ø2,4 mm U Kailara 0,6 m, ø2,4 mm F Kailara 0,7 m, ø2,4 mm G Kailara 1,0 m, ø2,4 mm W Kailara 0,9 m, z rurką miedzianą do lutowania 1/4 N 3/8-24 UNF, z ierścieniem o-ring R 10 mm x 1,25, z ierścieniem o-ring Górna nastawa aktywacji [bar g] --,- Tolerancja górnej nastawy -,- +/- wskazana wartość Dolna nastawa aktywacji [bar g] --,- Tolerancja dolnej nastawy -,- +/- wskazana wartość Podłączenie elektryczne A Przewody AWG18 B Przewody AWG16 Przewody AWG18 (UL 3173) S Styki łaskie od kątem 90 D Podwójnie izolowane rzewody AWG18 V Podwójnie izolowany rzewód H05VV5-F 2 w 1 (tylko na zamówienie, tylko z obudową E, tylko z resetowaniem automatycznym) R Podwójnie izolowany rzewód H05RNF 2 w 1 (tylko na zamówienie, tylko z obudową E, tylko z resetowaniem automatycznym) P AWG18 z rurką PW H AWG18, w owłoce bezhalogenowej (zgodny z wymogami RoHS, obecnie tylko z obudową E) Długość rzewodu w cm --- Proszę wybrać jedną ze standardowych długości: 020, 050, 080, 100, 150, 200 i 250 cm Wtyk kablowy (Pozostawić ole uste w rzyadku wersji bez rzewodu). 0 Odcięte końcówki Faston A A1: AMP , A2: AMP , A3: OBR#250, A4: AMP AMP , A5: AMP , A6: AMP AMP B B1: AMP , B2: AMP , B3: AMP , B4: AMP , B5: AMP , B6: AMP Molex M M1: R Złącze stykowe P P1: Phoenix , P2: AMP , P3: AMP AMP , P4: AMP , P5: AMP Packard Q Q1: , Q2: , Q3: , Q4: , Q5: Odizolowane końcówki S S1: odizolowane końcówki 15 mm, S2: odizolowane końcówki 10 mm VHR V V1: VHR-2N, V2: VHR-3N WAGO W W1: / , W2: / Dodatkowe funkcje Pozostawić uste, jeśli brak dodatkowych secyfikacji. X Proszę określić (załącznik z jawnym tekstem) Szczegóły dotyczące funkcji secjalnych (jeśli wystęują) Danfoss DS (rja) DKR.PD.H0.B5.49 7

8 Wymiary [mm] i masa [kg] Ty AB styki SPST, obudowa wodoszczelna, resetowanie automatyczne, rzyłącze 1 4 cala, do lutowania Ty AB styki SPST, obudowa wodoszczelna, resetowanie automatyczne, śrubunek z gwintem wewnętrznym Waga netto 0,072 kg Waga netto 0,080 kg Ty AB styki SPST, obudowa wodoszczelna, resetowanie ręczne, rzyłącze do lutowania Ty AB styki SPST, obudowa wodoszczelna, resetowanie automatyczne, rzyłącze 6 mm do lutowania Waga netto 0,078 kg Waga netto 0,072 kg Ty AB styki SPDT, resetowanie automatyczne Ty AB styki SPDT, resetowanie ręczne Waga netto 0,114 kg Waga netto 0,112 kg Danfoss DS (rja) DKR.PD.H0.B5.49 8

9 Wymiary [mm] i masa [kg] (ciąg dalszy) Ty AB styki SPDT, obudowa otwarta, rzyłącze do lutowania Ty AB styki SPST, obudowa otwarta, śrubunek z gwintem wewnętrznym Waga netto 0,024 kg Waga netto 0,029 kg Ty B styki SPST, obudowa wodoszczelna, resetowanie automatyczne, rzyłącze 6,35 mm do lutowania Waga netto 0,125 kg Danfoss DS (rja) DKR.PD.H0.B5.49 9
