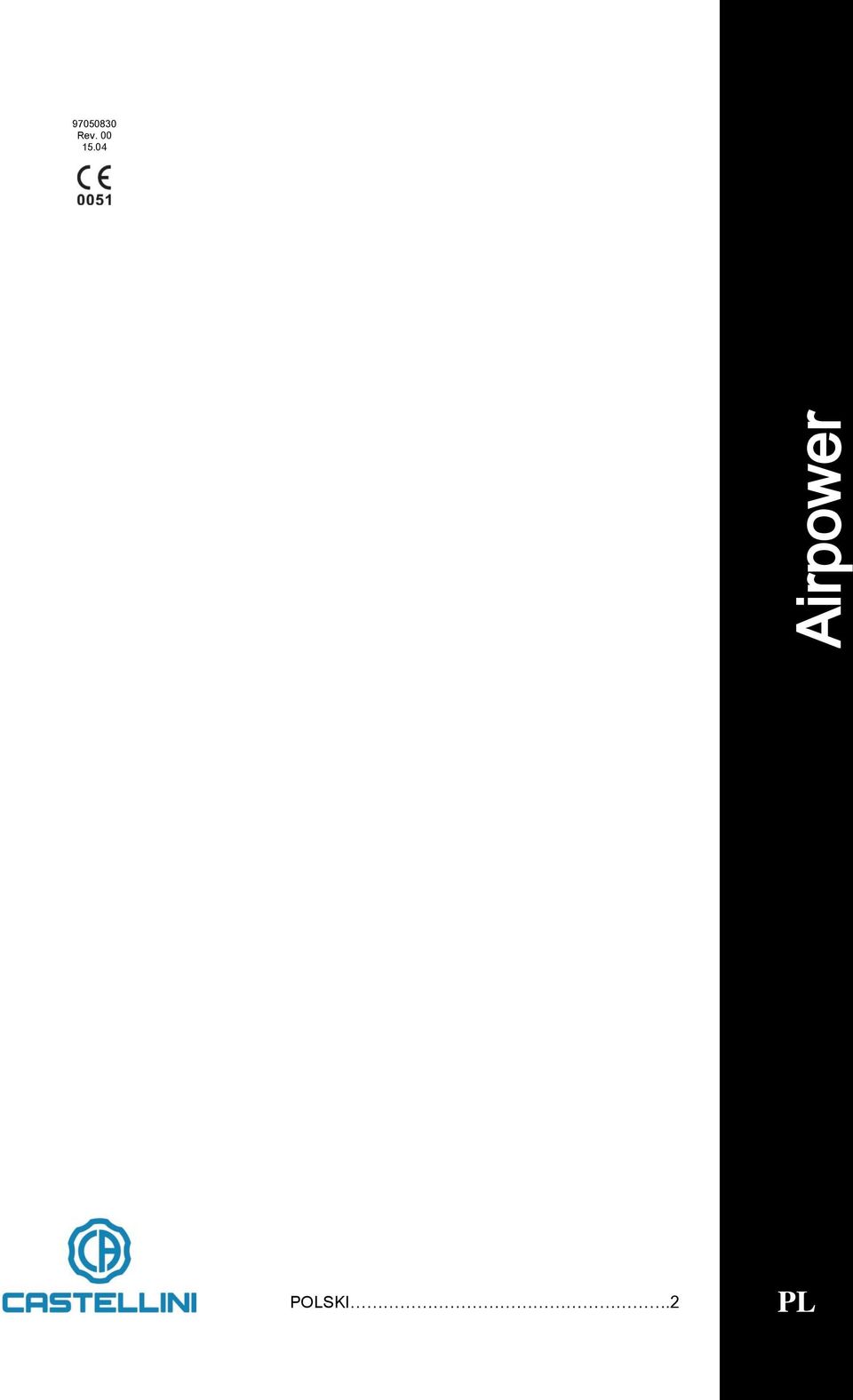

1 Rev Airpower POLSKI.2 PL

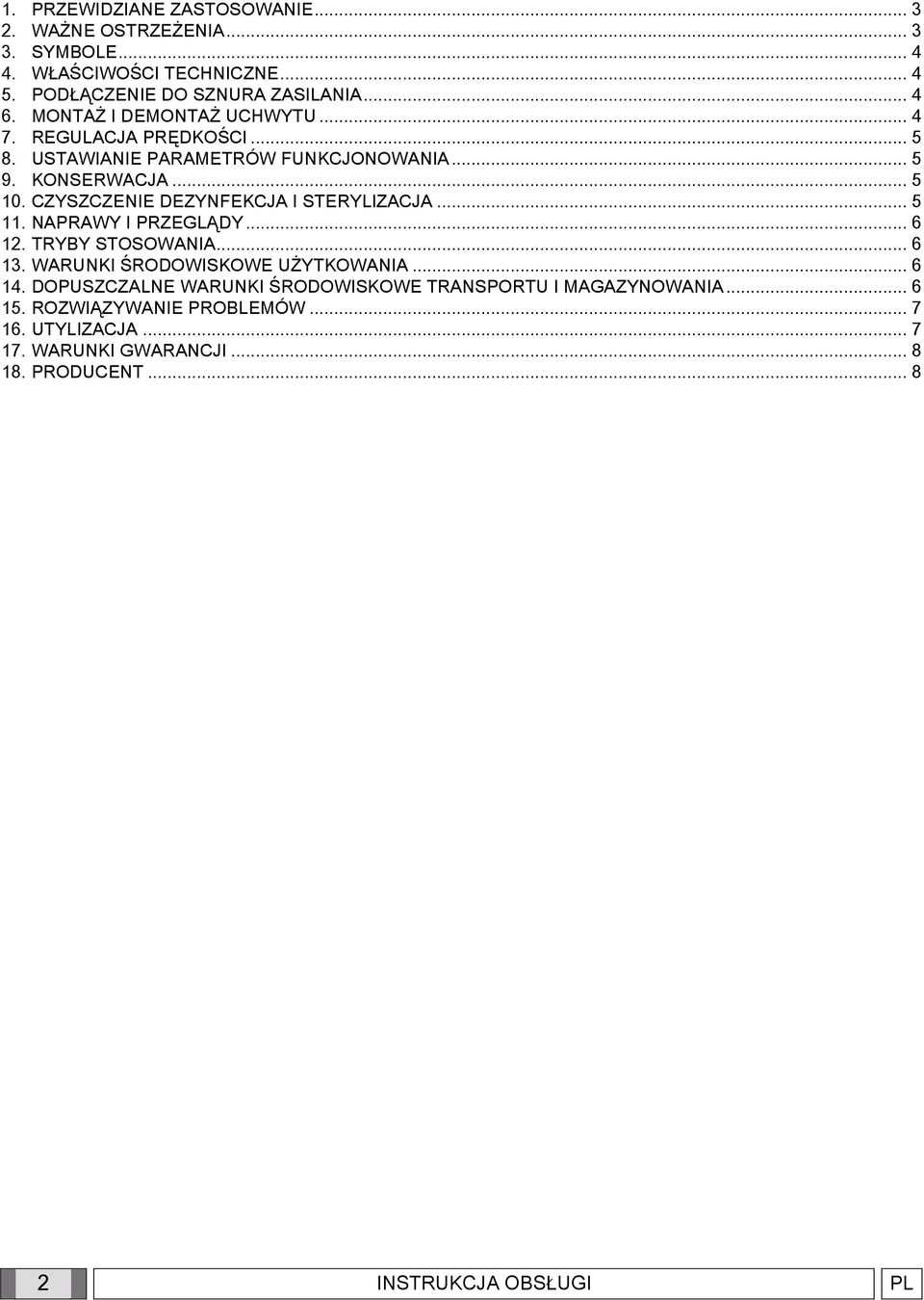

2 POLSKI 1. PRZEWIDZIANE ZASTOSOWANIE WAŻNE OSTRZEŻENIA SYMBOLE WŁAŚCIWOŚCI TECHNICZNE PODŁĄCZENIE DO SZNURA ZASILANIA MONTAŻ I DEMONTAŻ UCHWYTU REGULACJA PRĘDKOŚCI USTAWIANIE PARAMETRÓW FUNKCJONOWANIA KONSERWACJA CZYSZCZENIE DEZYNFEKCJA I STERYLIZACJA NAPRAWY I PRZEGLĄDY TRYBY STOSOWANIA WARUNKI ŚRODOWISKOWE UŻYTKOWANIA DOPUSZCZALNE WARUNKI ŚRODOWISKOWE TRANSPORTU I MAGAZYNOWANIA ROZWIĄZYWANIE PROBLEMÓW UTYLIZACJA WARUNKI GWARANCJI PRODUCENT INSTRUKCJA OBSŁUGI PL

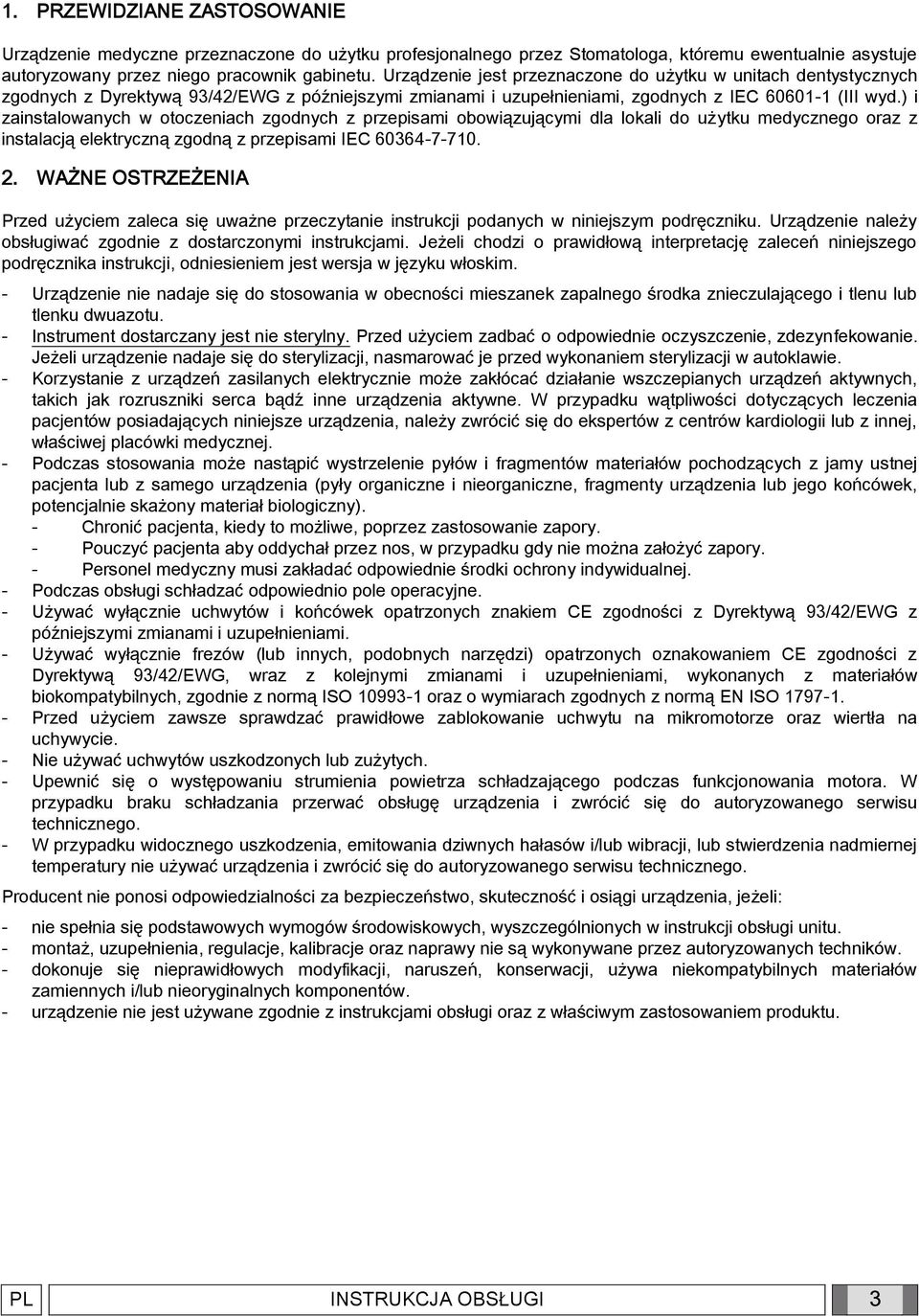

3 1. PRZEWIDZIANE ZASTOSOWANIE Urządzenie medyczne przeznaczone do użytku profesjonalnego przez Stomatologa, któremu ewentualnie asystuje autoryzowany przez niego pracownik gabinetu. Urządzenie jest przeznaczone do użytku w unitach dentystycznych zgodnych z Dyrektywą 93/42/EWG z późniejszymi zmianami i uzupełnieniami, zgodnych z IEC (III wyd.) i zainstalowanych w otoczeniach zgodnych z przepisami obowiązującymi dla lokali do użytku medycznego oraz z instalacją elektryczną zgodną z przepisami IEC WAŻNE OSTRZEŻENIA Przed użyciem zaleca się uważne przeczytanie instrukcji podanych w niniejszym podręczniku. Urządzenie należy obsługiwać zgodnie z dostarczonymi instrukcjami. Jeżeli chodzi o prawidłową interpretację zaleceń niniejszego podręcznika instrukcji, odniesieniem jest wersja w języku włoskim. - Urządzenie nie nadaje się do stosowania w obecności mieszanek zapalnego środka znieczulającego i tlenu lub tlenku dwuazotu. - Instrument dostarczany jest nie sterylny. Przed użyciem zadbać o odpowiednie oczyszczenie, zdezynfekowanie. Jeżeli urządzenie nadaje się do sterylizacji, nasmarować je przed wykonaniem sterylizacji w autoklawie. - Korzystanie z urządzeń zasilanych elektrycznie może zakłócać działanie wszczepianych urządzeń aktywnych, takich jak rozruszniki serca bądź inne urządzenia aktywne. W przypadku wątpliwości dotyczących leczenia pacjentów posiadających niniejsze urządzenia, należy zwrócić się do ekspertów z centrów kardiologii lub z innej, właściwej placówki medycznej. - Podczas stosowania może nastąpić wystrzelenie pyłów i fragmentów materiałów pochodzących z jamy ustnej pacjenta lub z samego urządzenia (pyły organiczne i nieorganiczne, fragmenty urządzenia lub jego końcówek, potencjalnie skażony materiał biologiczny). - Chronić pacjenta, kiedy to możliwe, poprzez zastosowanie zapory. - Pouczyć pacjenta aby oddychał przez nos, w przypadku gdy nie można założyć zapory. - Personel medyczny musi zakładać odpowiednie środki ochrony indywidualnej. - Podczas obsługi schładzać odpowiednio pole operacyjne. - Używać wyłącznie uchwytów i końcówek opatrzonych znakiem CE zgodności z Dyrektywą 93/42/EWG z późniejszymi zmianami i uzupełnieniami. - Używać wyłącznie frezów (lub innych, podobnych narzędzi) opatrzonych oznakowaniem CE zgodności z Dyrektywą 93/42/EWG, wraz z kolejnymi zmianami i uzupełnieniami, wykonanych z materiałów biokompatybilnych, zgodnie z normą ISO oraz o wymiarach zgodnych z normą EN ISO Przed użyciem zawsze sprawdzać prawidłowe zablokowanie uchwytu na mikromotorze oraz wiertła na uchywycie. - Nie używać uchwytów uszkodzonych lub zużytych. - Upewnić się o występowaniu strumienia powietrza schładzającego podczas funkcjonowania motora. W przypadku braku schładzania przerwać obsługę urządzenia i zwrócić się do autoryzowanego serwisu - W przypadku widocznego uszkodzenia, emitowania dziwnych hałasów i/lub wibracji, lub stwierdzenia nadmiernej temperatury nie używać urządzenia i zwrócić się do autoryzowanego serwisu Producent nie ponosi odpowiedzialności za bezpieczeństwo, skuteczność i osiągi urządzenia, jeżeli: - nie spełnia się podstawowych wymogów środowiskowych, wyszczególnionych w instrukcji obsługi unitu. - montaż, uzupełnienia, regulacje, kalibracje oraz naprawy nie są wykonywane przez autoryzowanych techników. - dokonuje się nieprawidłowych modyfikacji, naruszeń, konserwacji, używa niekompatybilnych materiałów zamiennych i/lub nieoryginalnych komponentów. - urządzenie nie jest używane zgodnie z instrukcjami obsługi oraz z właściwym zastosowaniem produktu. PL INSTRUKCJA OBSŁUGI 3

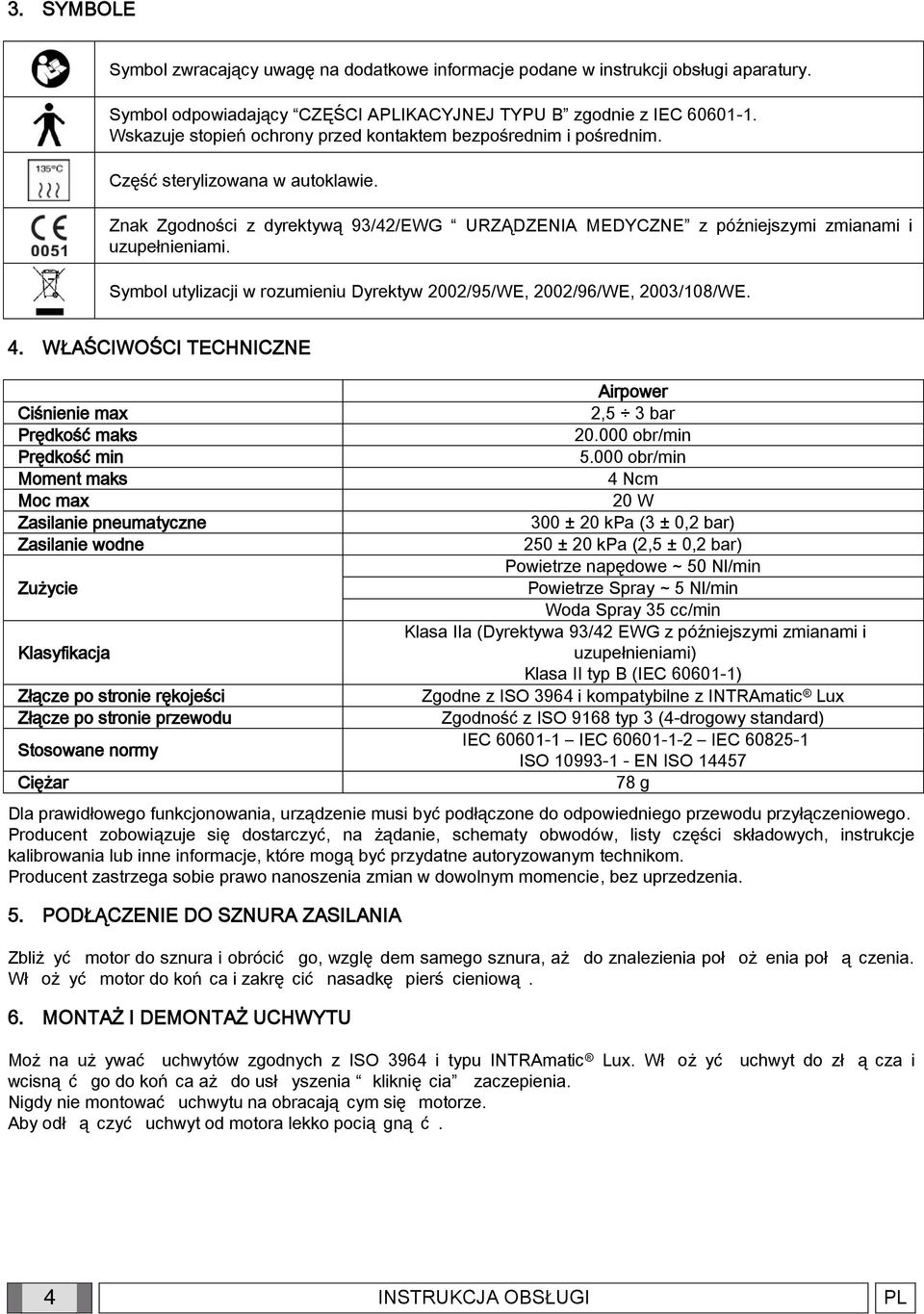

4 3. SYMBOLE Symbol zwracający uwagę na dodatkowe informacje podane w instrukcji obsługi aparatury. Symbol odpowiadający CZĘŚCI APLIKACYJNEJ TYPU B zgodnie z IEC Wskazuje stopień ochrony przed kontaktem bezpośrednim i pośrednim. Część sterylizowana w autoklawie. Znak Zgodności z dyrektywą 93/42/EWG URZĄDZENIA MEDYCZNE z późniejszymi zmianami i uzupełnieniami. Symbol utylizacji w rozumieniu Dyrektyw 2002/95/WE, 2002/96/WE, 2003/108/WE. 4. WŁAŚCIWOŚCI TECHNICZNE Ciśnienie max Prędkość maks Prędkość min Moment maks Moc max Zasilanie pneumatyczne Zasilanie wodne Zużycie Klasyfikacja Złącze po stronie rękojeści Złącze po stronie przewodu Stosowane normy Ciężar Airpower 2,5 3 bar obr/min obr/min 4 Ncm 20 W 300 ± 20 kpa (3 ± 0,2 bar) 250 ± 20 kpa (2,5 ± 0,2 bar) Powietrze napędowe ~ 50 Nl/min Powietrze Spray ~ 5 Nl/min Woda Spray 35 cc/min Klasa IIa (Dyrektywa 93/42 EWG z późniejszymi zmianami i uzupełnieniami) Klasa II typ B (IEC ) Zgodne z ISO 3964 i kompatybilne z INTRAmatic Lux Zgodność z ISO 9168 typ 3 (4-drogowy standard) IEC IEC IEC ISO EN ISO g Dla prawidłowego funkcjonowania, urządzenie musi być podłączone do odpowiedniego przewodu przyłączeniowego. Producent zobowiązuje się dostarczyć, na żądanie, schematy obwodów, listy części składowych, instrukcje kalibrowania lub inne informacje, które mogą być przydatne autoryzowanym technikom. Producent zastrzega sobie prawo nanoszenia zmian w dowolnym momencie, bez uprzedzenia. 5. PODŁĄCZENIE DO SZNURA ZASILANIA Zbliż yć motor do sznura i obrócić go, wzglę dem samego sznura, aż do znalezienia poł oż enia poł ą czenia. Wł oż yć motor do koń ca i zakrę cić nasadkę pierś cieniową. 6. MONTAŻ I DEMONTAŻ UCHWYTU Moż na uż ywać uchwytów zgodnych z ISO 3964 i typu INTRAmatic Lux. Wł oż yć uchwyt do zł ą cza i wcisną ć go do koń ca aż do usł yszenia kliknię cia zaczepienia. Nigdy nie montować uchwytu na obracają cym się motorze. Aby odł ą czyć uchwyt od motora lekko pocią gną ć. 4 INSTRUKCJA OBSŁUGI PL

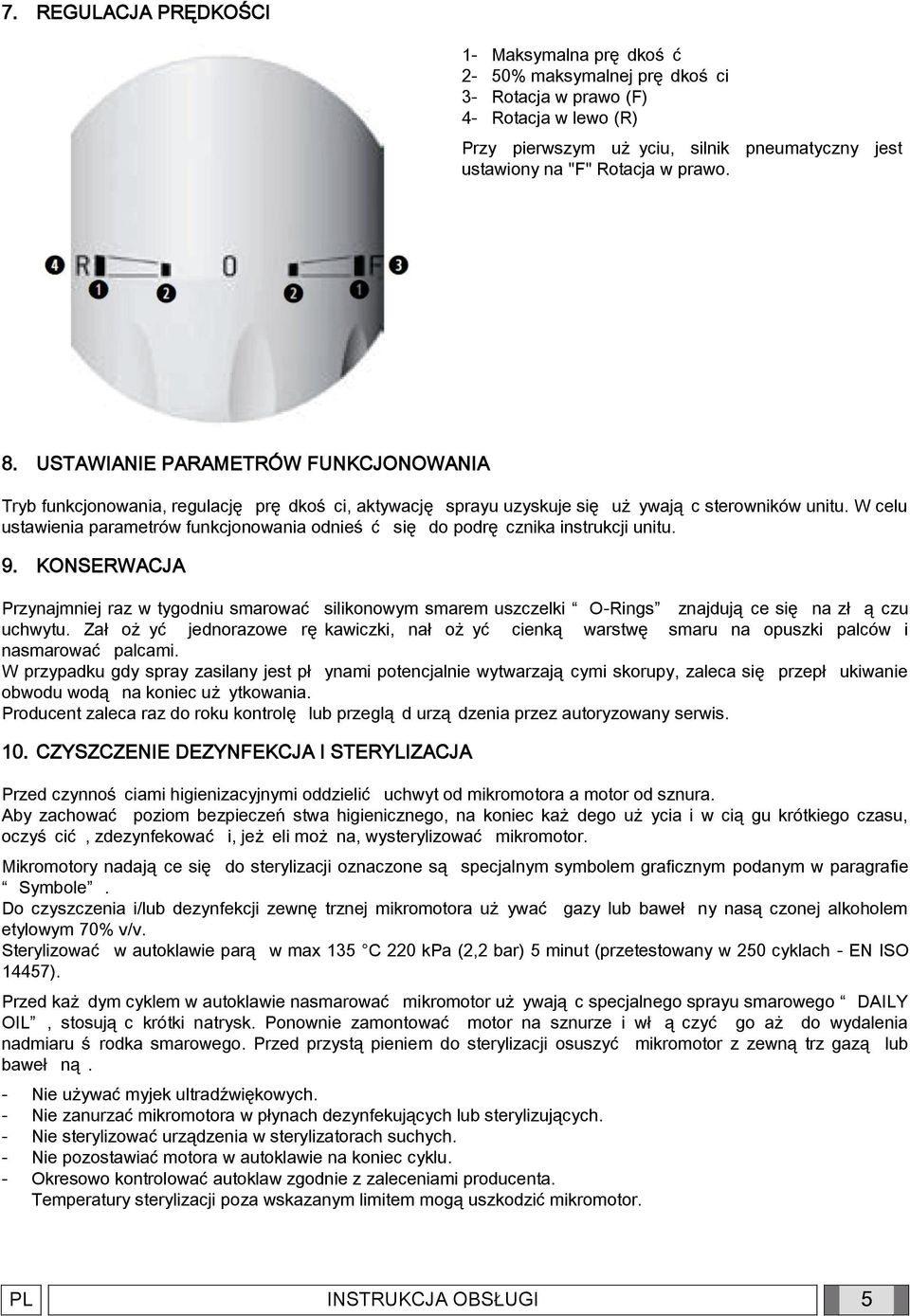

5 7. REGULACJA PRĘDKOŚCI 1- Maksymalna prę dkoś ć 2-50% maksymalnej prę dkoś ci 3- Rotacja w prawo (F) 4- Rotacja w lewo (R) Przy pierwszym uż yciu, silnik pneumatyczny jest ustawiony na "F" Rotacja w prawo. 8. USTAWIANIE PARAMETRÓW FUNKCJONOWANIA Tryb funkcjonowania, regulację prę dkoś ci, aktywację sprayu uzyskuje się uż ywają c sterowników unitu. W celu ustawienia parametrów funkcjonowania odnieś ć się do podrę cznika instrukcji unitu. 9. KONSERWACJA Przynajmniej raz w tygodniu smarować silikonowym smarem uszczelki O-Rings znajdują ce się na zł ą czu uchwytu. Zał oż yć jednorazowe rę kawiczki, nał oż yć cienką warstwę smaru na opuszki palców i nasmarować palcami. W przypadku gdy spray zasilany jest pł ynami potencjalnie wytwarzają cymi skorupy, zaleca się przepł ukiwanie obwodu wodą na koniec uż ytkowania. Producent zaleca raz do roku kontrolę lub przeglą d urzą dzenia przez autoryzowany serwis. 10. CZYSZCZENIE DEZYNFEKCJA I STERYLIZACJA Przed czynnoś ciami higienizacyjnymi oddzielić uchwyt od mikromotora a motor od sznura. Aby zachować poziom bezpieczeń stwa higienicznego, na koniec każ dego uż ycia i w cią gu krótkiego czasu, oczyś cić, zdezynfekować i, jeż eli moż na, wysterylizować mikromotor. Mikromotory nadają ce się do sterylizacji oznaczone są specjalnym symbolem graficznym podanym w paragrafie Symbole. Do czyszczenia i/lub dezynfekcji zewnę trznej mikromotora uż ywać gazy lub baweł ny nasą czonej alkoholem etylowym 70% v/v. Sterylizować w autoklawie parą w max 135 C 220 kpa (2,2 bar) 5 minut (przetestowany w 250 cyklach - EN ISO 14457). Przed każ dym cyklem w autoklawie nasmarować mikromotor uż ywają c specjalnego sprayu smarowego DAILY OIL, stosują c krótki natrysk. Ponownie zamontować motor na sznurze i wł ą czyć go aż do wydalenia nadmiaru ś rodka smarowego. Przed przystą pieniem do sterylizacji osuszyć mikromotor z zewną trz gazą lub baweł ną. - Nie używać myjek ultradźwiękowych. - Nie zanurzać mikromotora w płynach dezynfekujących lub sterylizujących. - Nie sterylizować urządzenia w sterylizatorach suchych. - Nie pozostawiać motora w autoklawie na koniec cyklu. - Okresowo kontrolować autoklaw zgodnie z zaleceniami producenta. Temperatury sterylizacji poza wskazanym limitem mogą uszkodzić mikromotor. PL INSTRUKCJA OBSŁUGI 5

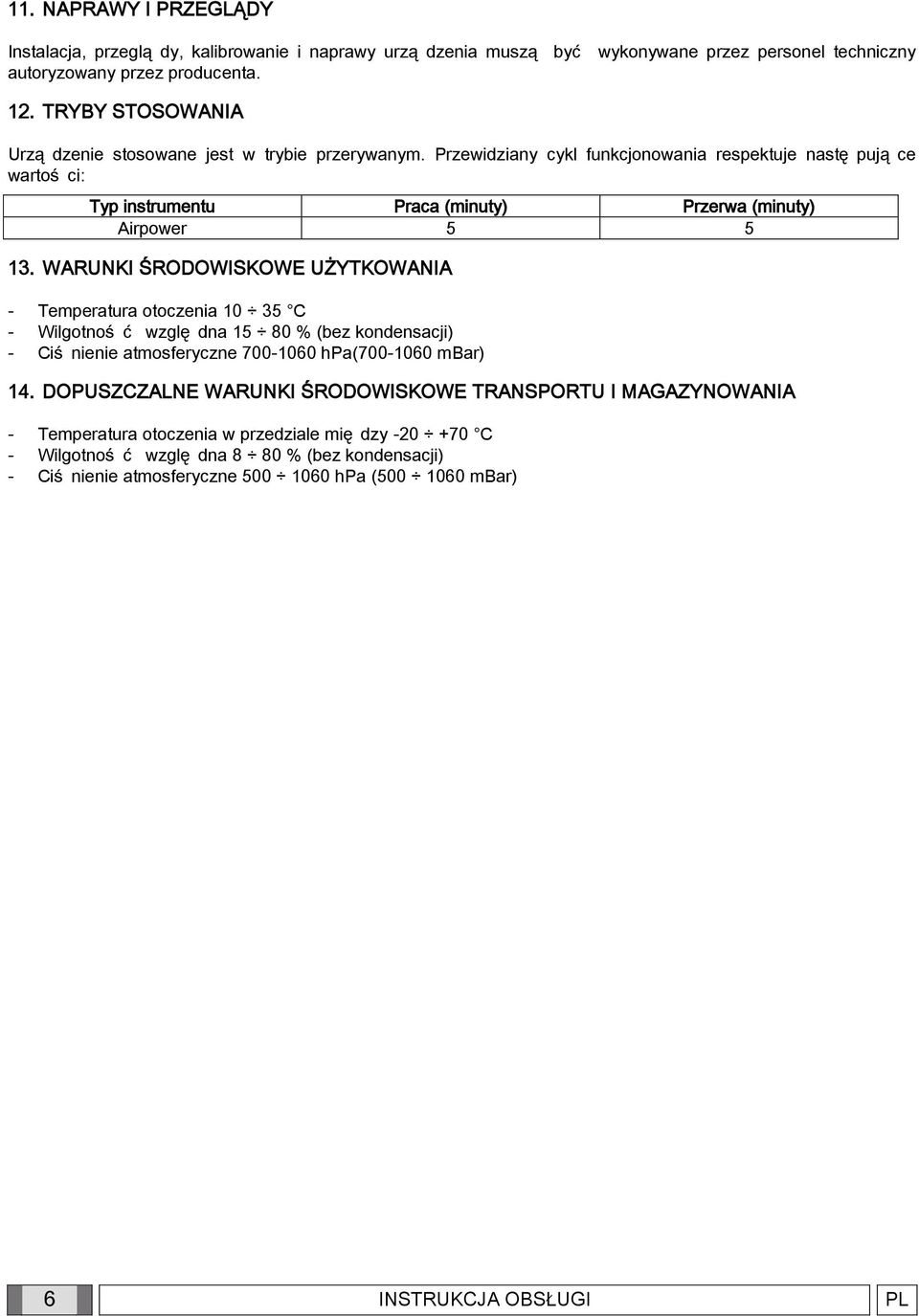

6 11. NAPRAWY I PRZEGLĄDY Instalacja, przeglą dy, kalibrowanie i naprawy urzą dzenia muszą być wykonywane przez personel techniczny autoryzowany przez producenta. 12. TRYBY STOSOWANIA Urzą dzenie stosowane jest w trybie przerywanym. Przewidziany cykl funkcjonowania respektuje nastę pują ce wartoś ci: Typ instrumentu Praca (minuty) Przerwa (minuty) Airpower WARUNKI ŚRODOWISKOWE UŻYTKOWANIA - Temperatura otoczenia C - Wilgotnoś ć wzglę dna % (bez kondensacji) - Ciś nienie atmosferyczne hpa( mbar) 14. DOPUSZCZALNE WARUNKI ŚRODOWISKOWE TRANSPORTU I MAGAZYNOWANIA - Temperatura otoczenia w przedziale mię dzy C - Wilgotnoś ć wzglę dna 8 80 % (bez kondensacji) - Ciś nienie atmosferyczne hpa ( mbar) 6 INSTRUKCJA OBSŁUGI PL

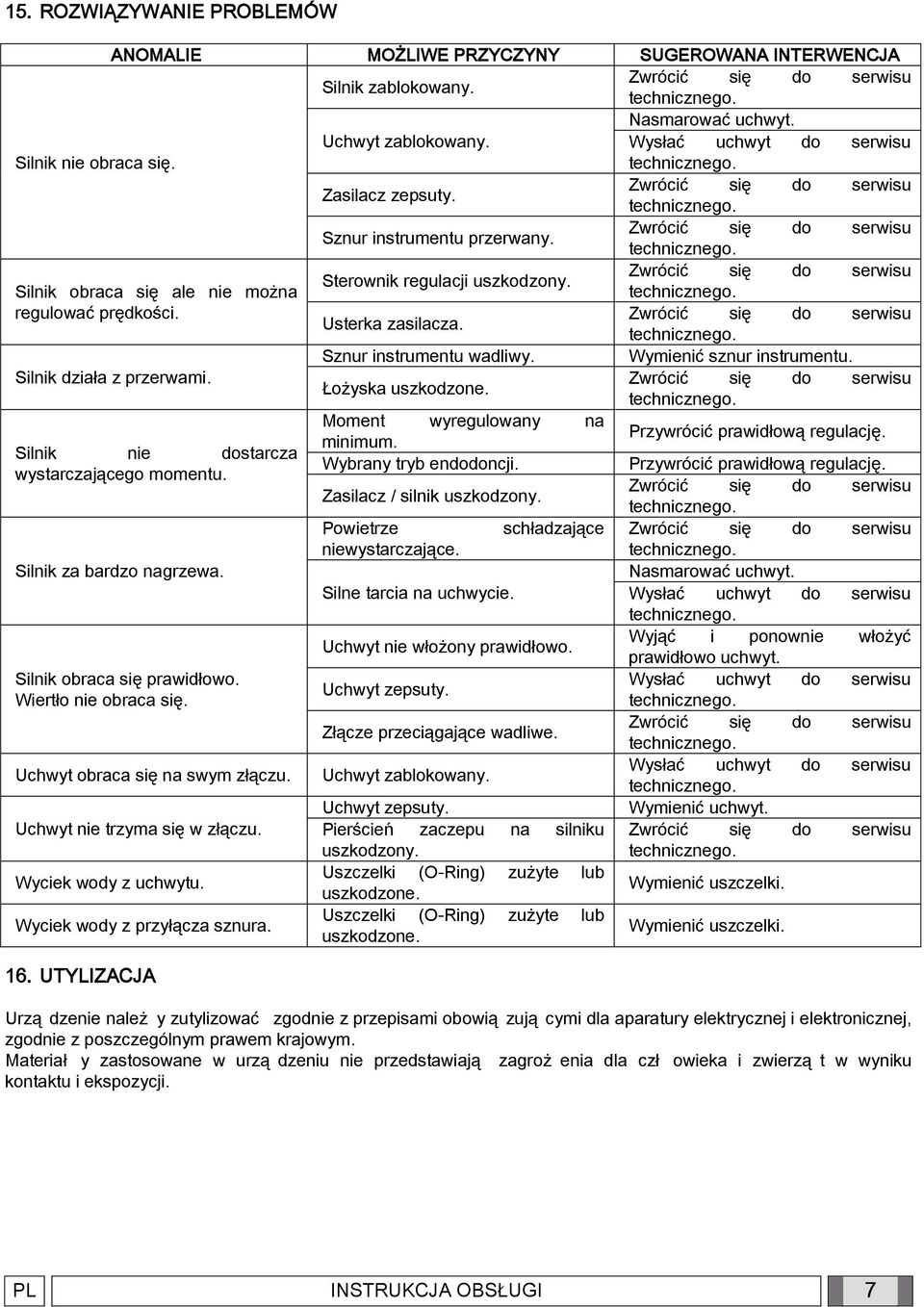

7 15. ROZWIĄZYWANIE PROBLEMÓW ANOMALIE MOŻLIWE PRZYCZYNY SUGEROWANA INTERWENCJA Silnik zablokowany. Nasmarować uchwyt. Uchwyt zablokowany. Wysłać uchwyt do serwisu Silnik nie obraca się. Zasilacz zepsuty. Sznur instrumentu przerwany. Sterownik regulacji uszkodzony. Silnik obraca się ale nie można regulować prędkości. Usterka zasilacza. Sznur instrumentu wadliwy. Wymienić sznur instrumentu. Silnik działa z przerwami. Łożyska uszkodzone. Moment wyregulowany na Przywrócić prawidłową regulację. minimum. Silnik nie dostarcza Wybrany tryb endodoncji. Przywrócić prawidłową regulację. wystarczającego momentu. Zasilacz / silnik uszkodzony. Powietrze schładzające niewystarczające. Silnik za bardzo nagrzewa. Nasmarować uchwyt. Silne tarcia na uchwycie. Wysłać uchwyt do serwisu Uchwyt nie włożony prawidłowo. Wyjąć i ponownie włożyć prawidłowo uchwyt. Silnik obraca się prawidłowo. Wysłać uchwyt do serwisu Uchwyt zepsuty. Wiertło nie obraca się. Złącze przeciągające wadliwe. Uchwyt obraca się na swym złączu. Uchwyt zablokowany. Wysłać uchwyt do serwisu Uchwyt zepsuty. Wymienić uchwyt. Uchwyt nie trzyma się w złączu. Pierścień zaczepu na silniku uszkodzony. Wyciek wody z uchwytu. Uszczelki (O-Ring) zużyte lub uszkodzone. Wymienić uszczelki. Wyciek wody z przyłącza sznura. Uszczelki (O-Ring) zużyte lub uszkodzone. Wymienić uszczelki. 16. UTYLIZACJA Urzą dzenie należ y zutylizować zgodnie z przepisami obowią zują cymi dla aparatury elektrycznej i elektronicznej, zgodnie z poszczególnym prawem krajowym. Materiał y zastosowane w urzą dzeniu nie przedstawiają zagroż enia dla czł owieka i zwierzą t w wyniku kontaktu i ekspozycji. PL INSTRUKCJA OBSŁUGI 7

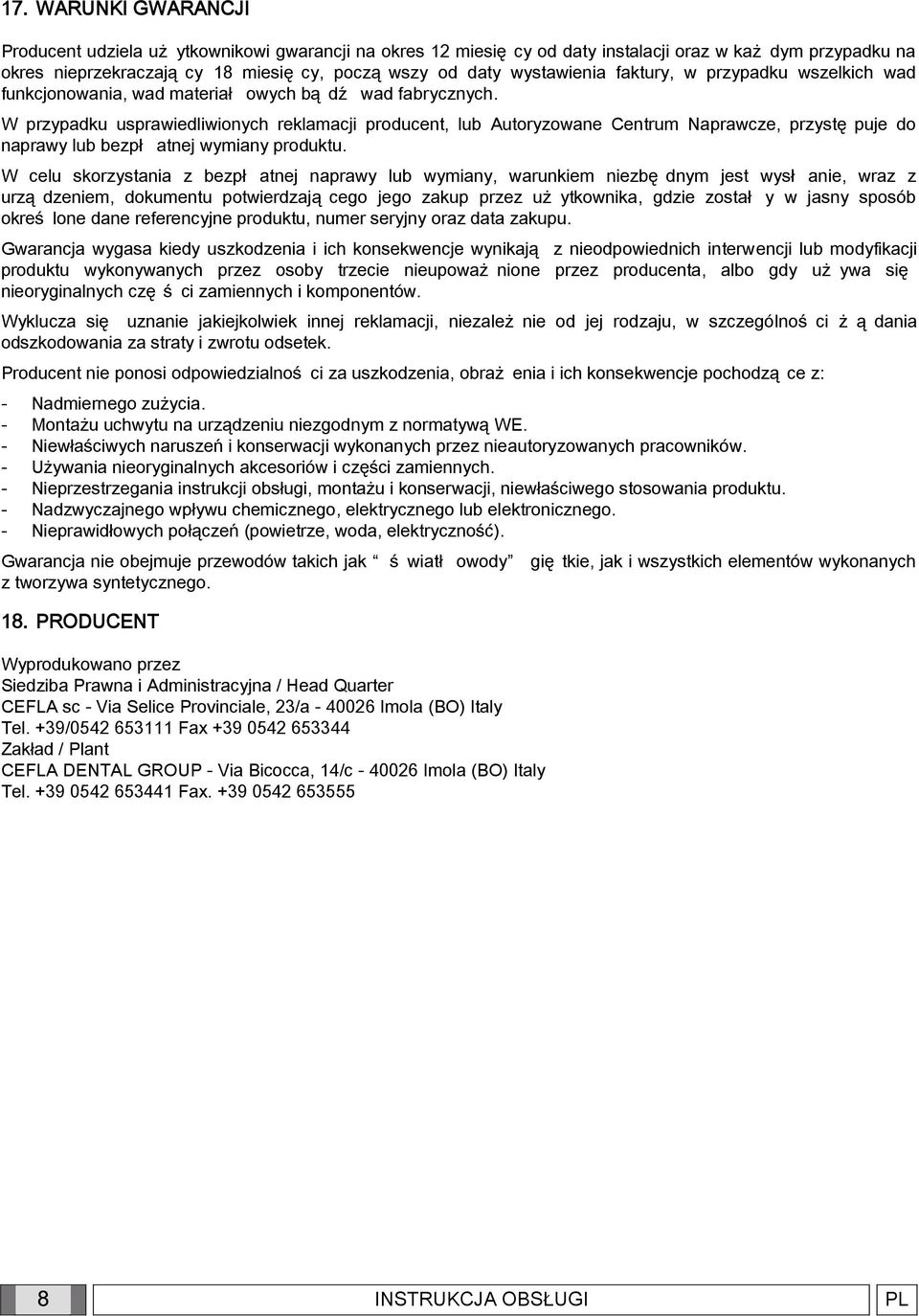

8 17. WARUNKI GWARANCJI Producent udziela uż ytkownikowi gwarancji na okres 12 miesię cy od daty instalacji oraz w każ dym przypadku na okres nieprzekraczają cy 18 miesię cy, począ wszy od daty wystawienia faktury, w przypadku wszelkich wad funkcjonowania, wad materiał owych bą dź wad fabrycznych. W przypadku usprawiedliwionych reklamacji producent, lub Autoryzowane Centrum Naprawcze, przystę puje do naprawy lub bezpł atnej wymiany produktu. W celu skorzystania z bezpł atnej naprawy lub wymiany, warunkiem niezbę dnym jest wysł anie, wraz z urzą dzeniem, dokumentu potwierdzają cego jego zakup przez uż ytkownika, gdzie został y w jasny sposób okreś lone dane referencyjne produktu, numer seryjny oraz data zakupu. Gwarancja wygasa kiedy uszkodzenia i ich konsekwencje wynikają z nieodpowiednich interwencji lub modyfikacji produktu wykonywanych przez osoby trzecie nieupoważ nione przez producenta, albo gdy uż ywa się nieoryginalnych czę ś ci zamiennych i komponentów. Wyklucza się uznanie jakiejkolwiek innej reklamacji, niezależ nie od jej rodzaju, w szczególnoś ci ż ą dania odszkodowania za straty i zwrotu odsetek. Producent nie ponosi odpowiedzialnoś ci za uszkodzenia, obraż enia i ich konsekwencje pochodzą ce z: - Nadmiernego zużycia. - Montażu uchwytu na urządzeniu niezgodnym z normatywą WE. - Niewłaściwych naruszeń i konserwacji wykonanych przez nieautoryzowanych pracowników. - Używania nieoryginalnych akcesoriów i części zamiennych. - Nieprzestrzegania instrukcji obsługi, montażu i konserwacji, niewłaściwego stosowania produktu. - Nadzwyczajnego wpływu chemicznego, elektrycznego lub elektronicznego. - Nieprawidłowych połączeń (powietrze, woda, elektryczność). Gwarancja nie obejmuje przewodów takich jak ś wiatł z tworzywa syntetycznego. 18. PRODUCENT Wyprodukowano przez Siedziba Prawna i Administracyjna / Head Quarter CEFLA sc - Via Selice Provinciale, 23/a Imola (BO) Italy Tel. +39/ Fax Zakład / Plant CEFLA DENTAL GROUP - Via Bicocca, 14/c Imola (BO) Italy Tel Fax owody gię tkie, jak i wszystkich elementów wykonanych 8 INSTRUKCJA OBSŁUGI PL
