1 CENTRALE BASENOWE D an X

2 CE NTR ALE BASENOWE K O M F O R TO W E P ŁY WA N I E W K A Ż DY M K L I M A C I E W halach basenów krytych nie da się uniknąć parowania wody, jednak zastosowanie starannie zaprojektowanego rozwiązania do wentylacji pozwala kontrolować wilgotność względną i utrzymywać ją na komfortowym poziomie. Na podstawie powierzchni lustra wody, temperatury wody, temperatury powietrza, wilgotności i intensywności użytkowania basenu centralę Dantherm DanX można dobrać tak, aby spełniała wszystkie wymagania użytkownika. Urządzenie jest dostępne z układem z jedno- lub dwustopniowym odzyskiem ciepła oraz dedykowanym pakietem sterowania, zapewniając energooszczędne i ekonomiczne kontrolowanie środowiska w halach basenowych w dowolnym miejscu na świecie. Kompletne rozwiązanie, takie jak DanX, oferuje mnóstwo korzyści od zdecydowanej poprawy jakości powietrza i wyeliminowania zapachu chloru w pomieszczeniu basenu, aż po opcje pracy w trybie free cooling w okresie letnim i bardzo wysoką wydajność osuszania w okresie zimowym, kiedy to problemy z kondensacją pary wodnej mogą być naprawdę poważne. Zaprojektowane, by wytrzymać agresywne warunki Centrale DanX są wyjątkowo odporne na wpływ agresywnego środowiska występującego w pomieszczeniach pływalni. Opcjonalne malowanie proszkowe konstrukcji i wszystkich wewnętrznych powierzchni oraz krzyżowy wymiennik ciepła z anodyzowanego aluminium pokrytego powłoką epoksydową chronią centrale DanX przed wszelkiego rodzaju korozją. Obniżenie kosztów posiadania Centrale DanX dbają o obniżenie kosztów eksploatacji w szerszym znaczeniu. Wysoka sprawność odzysku ciepła i wentylatory o niskim współczynniku SFP, w połączeniu ze zoptymalizowaną strategią sterowania, zapewniają ekonomiczną pracę i znaczące oszczędności energii. Trwałe podzespoły gwarantują niezawodne działanie i długi okres eksploatacji. Wszystko to razem oznacza długofalowe oszczędności i przekłada się na niski całkowity koszt posiadania. Rozwiązania są idealne dla basenów prywatnych i hotelowych, jak również dla projektów miejskich i komercyjnych, w dowolnym klimacie na świecie, a nasza lista referencji obejmuje wiele różnych projektów od wielkich akwaparków i luksusowych basenów hotelowych po ośrodki SPA, sanatoria i tradycyjne hale basenowe. Wentylatory EC o wysokiej sprawności.

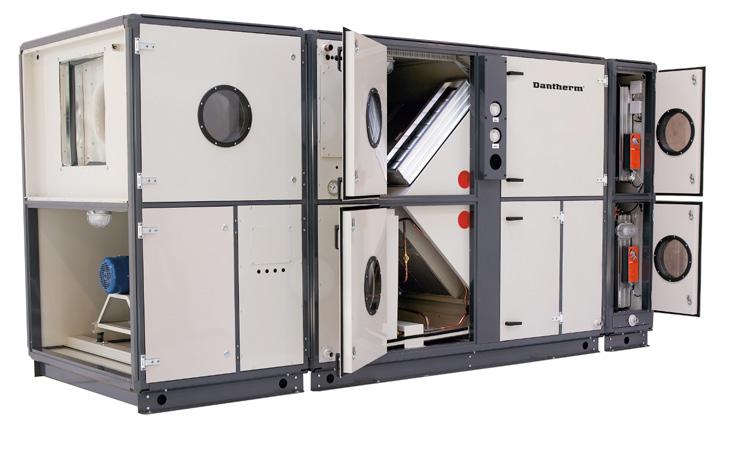

3 DanX XWPS z pompą ciepła i krzyżowym wymiennikiem ciepła Centrala DanX XWPS łączy zalety pompy ciepła i systemu osuszania za pomocą powietrza zewnętrznego. Połączenie pompy ciepła i krzyżowego wymiennika ciepła o wysokiej sprawności pozwala doskonale kontrolować i regulować poziom wilgotności oraz temperaturę wewnętrzną. Znaczące obniżenie kosztów eksploatacji dzięki dodatkowej oszczędności energii nawet o 100%. Zintegrowana funkcja mieszania gwarantuje dostarczanie wyłącznie niezbędnej ilości powietrza zewnętrznego, wymaganej do utrzymania komfortowych warunków wewnątrz. Centrale DanX są wyposażone w wymienniki ciepła produkowane przez firmę HEATEX, która uczestniczy w programie certyfikacji EUROVENT dla wymienników ciepła. Bieżącą ważność certyfikatu można sprawdzić na stronie www. eurovent-certification.com lub za pomocą witryny DanX XWPRS z rewersyjną pompą ciepła i krzyżowym wymiennikiem ciepła Centrala basenowa DanX XWPRS zapewnia wentylację i osuszanie powietrza za pomocą krzyżowego wymiennika ciepła i rewersyjnej pompy ciepła. W związku z tym oferuje te same funkcje i korzyści co centrale XWPS, jednak dzięki rewersyjnej pompie ciepła jednostka może pracować w trybie aktywnego chłodzenia w okresie letnim. Jest to szczególnie przydatne na basenach terapeutycznych, w których gorąca woda emituje duże ilości ciepła, oraz w budynkach z dużymi przeszkleniami. Wspólne korzyści W celu zoptymalizowania zużycia energii centrale DanX XWPS i DanX XWPRS można wyposażyć w skraplacz chłodzony wodą zintegrowany z pompą ciepła. Dzięki takiemu rozwiązaniu nadmiar ciepła można przekazać do wody w basenie czy na cele ciepłej wody użytkowej, co pozwala na ponowne, sprawne wykorzystanie nadmiaru ciepła. Nawiew Skraplacz chłodzony wodą. W okresie letnim możliwa jest praca w trybie free cooling. Wówczas centrala może zwiększyć udział powietrza zewnętrznego do 100% za pomocą zintegrowanego by-passu. DanX XWPS Wywiew Nocą, kiedy poziom parowania jest niski i niepotrzebne jest wykorzystywanie powietrza zewnętrznego, system przełącza się na całkowitą recyrkulację, pozwalając na pracę w całości lub częściowo jako osuszacz. DanX XWPRS Czerpnia Wyrzutnia W ciągu dnia zimą: Połączenie pracy w trybie recyrkulacji z ogrzewaniem, dwustopniowym odzyskiem ciepła oraz osuszaniem za pomocą pompy ciepła i powietrza zewnętrznego. Wywiew Nawiew Czerpnia Wyrzutnia W ciągu dnia latem: 100% udziału powietrza zewnętrznego. Free cooling za pomocą by-passu i/lub pompy ciepła w trybie chłodzenia.

4 DanX XKS z krzyżowym wymiennikiem ciepła Centrale DanX XKS zapewniają bardzo efektywne osuszanie za pomocą powietrza zewnętrznego oraz krzyżowego wymiennika ciepła o wysokiej sprawności. Układ doskonale reguluje poziom wilgotności i temperaturę wewnętrzną, jednocześnie oferując znaczące obniżenie kosztów eksploatacji dzięki realnym oszczędnościom energii nawet do 80%. Wbudowana funkcja mieszania gwarantuje dostarczanie wyłącznie niezbędnej ilości powietrza zewnętrznego, co pozwala utrzymać koszty eksploatacji na minimalnym poziomie. W okresie letnim możliwa jest praca w trybie free cooling. Wówczas centrala może zwiększyć udział powietrza zewnętrznego do 100% za pomocą zintegrowanego by-passu. DanX AF z pompą ciepła Niezwykle wydajny system osuszania powietrza z użyciem pompy ciepła, który precyzyjnie reguluje wilgotność i temperaturę wewnętrzną, jednocześnie znacząco obniżając koszty eksploatacji. Jest to idealne rozwiązanie dla obiektów, w których ilość miejsca jest ograniczona, lub dla rzadko używanych basenów, na przykład w hotelach. Opcjonalnie centralę można podwiesić do stropu pomieszczenia basenu. W celu zoptymalizowania zużycia energii centralę można wyposażyć w skraplacz chłodzony wodą zintegrowany z pompą ciepła. Dzięki takiemu rozwiązaniu nadmiar ciepła można przekazać do wody w basenie czy na cele ciepłej wody użytkowej, co pozwala na ponowne, sprawne wykorzystanie nadmiaru ciepła. Krzyżowe wymienniki ciepła Dantherm wykonane z aluminium i pokryte powłoką epoksydową charakteryzują się nie tylko wysoką sprawnością, ale są również wyjątkowo odporne na wpływ agresywnego środowiska panującego na basenie. W krajach o wysokich temperaturach zewnętrznych układ można dodatkowo wyposażyć w chłodnicę powietrza zwiększającą poziom osuszania oraz obniżającą temperaturę powietrza nawiewanego. Opcjonalnie centrale można wyposażyć w różne rodzaje wentylatorów, filtrów oraz nagrzewnic i chłodnic, tak aby sprostać wymaganiom użytkownika. DanX XKS DanX AF Czerpnia Wywiew Nawiew Czerpnia Nawiew Wyrzutnia Wywiew W ciągu nocy/dnia zimą: Połączenie pracy w trybie recyrkulacji wraz z ogrzewaniem, jednostopniowym odzyskiem ciepła oraz osuszaniem za pomocą powietrza zewnętrznego. W ciągu dnia: Recyrkulacja wraz z ogrzewaniem i osuszaniem za pomocą pompy ciepła i częściowym udziałem powietrza zewnętrznego.

5 DanX HP z podwójnym krzyżowym wymiennikiem ciepła i pompą ciepła Centrale DanX HP łączą zalety układu pompy ciepła oraz systemu, który do osuszania wykorzystuje powietrze zewnętrzne. Współpraca pompy ciepła z podwójnym krzyżowym wymiennikiem ciepła pozwala na precyzyjną regulację zarówno wilgotności, jak i temperatury powietrza w pomieszczeniu basenu. Oprócz odzysku ciepła przekraczającego100%, pompa ciepła optymalizuje proces osuszania, tak aby udział powietrza zewnętrznego nigdy nie przekraczał ilości niezbędnej do zapewnienia komfortu. W celu zoptymalizowania zużycia energii centralę można wyposażyć w skraplacz chłodzony wodą zintegrowany z pompą ciepła. Dzięki takiemu rozwiązaniu nadmiar ciepła można przekazać do wody w basenie czy na cele ciepłej wody użytkowej, co pozwala na ponowne, sprawne wykorzystanie nadmiaru ciepła. DanX XD z podwójnym krzyżowym wymiennikiem ciepła Centrala DanX XD to wyjątkowo efektywny system wentylacyjny, który do osuszania wykorzystuje powietrze zewnętrzne oraz podwójny krzyżowy wymiennik ciepła o sprawności odzysku ciepła nawet do 95%. Ogranicza to zużycie energii oraz ogólne koszty eksploatacyjne, czyniąc centralę doskonałym rozwiązaniem do zarządzania poziomem wilgotności i temperaturą w pomieszczeniu basenu. Cechy wspólne DanX HP I DanX XD Wbudowany układ mieszania gwarantuje dostarczanie tylko niezbędnej ilości powietrza zewnętrznego, aby zapewnić komfortowy klimat wewnętrzny. W okresie letnim możliwa jest praca w trybie free cooling. Wówczas centrala może zwiększyć udział powietrza świeżego do 100% za pomocą by-passu. Niewielkie gabaryty i kompaktowa konstrukcja ułatwia montaż urządzenia w pomieszczeniu technicznym. Możliwość wyboru podłączenia kanałów od góry lub z boku zapewnia łatwy dostęp. M AT E R I A ŁY Panele sandwiczowe o grubości 50 mm Odporna na korozję konstrukcja malowana proszkowo wewnątrz i na zewnątrz Wymienniki ciepła pokryte powłoką epoksydową Wysokiej jakości podzespoły DanX HPHP DanX Udsugning Udeluft Wyrzutnia Afkastluft Wywiew Indblæsning Nawiew Czerpnia W ciągu dnia zimą: Częściowa recyrkulacja z ogrzewaniem, dwustopniowy odzysk ciepła i osuszanie za pomocą powietrza zewnętrznego i pompy ciepła. Aby zminimalizować straty ciśnienia, tylko część wilgotnego powietrza powrotnego trafia na wymiennik ciepła w celu odparowania. Jeśli osuszanie jest niewystarczające, ilość suchego, zewnętrznego powietrza zostaje automatycznie zwiększona. DanX XD Wywiew Nawiew Czerpnia Wyrzutnia W ciągu dnia latem: Centrala DanX XD pracuje z użyciem 100% powietrza zewnętrznego. Podgrzewacz końcowy w typowych warunkach nie jest używany, ponieważ temperatura powietrza jest wystarczająco wysoka po ogrzaniu na podwójnym krzyżowym wymienniku ciepła. Jeśli temperatura zewnętrzna nadal rośnie, otwiera się by-pass, a urządzenie działa w trybie free cooling.

6 Energooszczędne rozwiązania Centrale DanX to kompletne rozwiązania zapewniające wyjątkowo komfortowe warunki wewnątrz pomieszczeń przy niskim zużyciu energii. Każdy podzespół centrali zaprojektowany został tak, aby zapewniać niskie zużycie energii przy jednoczesnej wysokiej wydajności i długiej żywotności. Układ pozwala na dostarczenie do100% powietrza zewnętrznego. Zastosowanie wymiennika ciepła o sprawności odzysku ciepła do 95%, energooszczędnych silników wentylatorów EC oraz sprężarki o wysokiej sprawności gwarantuje najniższe możliwe koszty eksploatacyjne. Priorytetem systemu jest zapewnienie komfortowego i zdrowego klimatu wewnętrznego, dzięki czemu chronieni są zarówno użytkownicy basenu, jak i majątek w postaci budynku oraz jego wyposażenia. Jednak równie ważne są koszty eksploatacyjne, a centrale DanX charakteryzują się wyjątkową sprawnością i efektywnością. Użycie wysokiej jakości materiałów odpornych na korozję chroni centrale DanX przed wpływem agresywnego środowiska występującego w pomieszczeniu basenu i zapewnia długą żywotność. Szybki poradnik doboru na podstawie wielkości basenu DanX XD/HP DanX XKS/XWPRS/XWPS DanX AF powierzchnia lustra wody w m 2 ZALETY Wysoka jakość i sprawność ener- getyczna gwarantują bardzo niskie koszty eksploatacji Kompleksowe rozwiązanie zapewnia najwyższy komfort Do 100% powietrza zewnętrznego z możliwością free cooling u latem Podwójny krzyżowy wymiennik ciepła o sprawności odzysku ciepła do 95% Energooszczędne wentylatory EC Wysoka odporność na korozję zapewnia długi okres eksploatacji Elastyczna instalacja z różnymi opcjami podłączenia Produkty: Znamionowy przepływ powietrza (m3/h) Osuszanie1 (kg/h) Osuszanie2 (kg/h) DanX Znamionowy przepływ powietrza (m3/h) Osuszanie1 (kg/h) HP / XD /3 7/7 AF 3/ HP / XD /6 11/11 AF / AFs 5/ / / 59 HP / XD / 10 18/18 AF / AFs 7/ / / 90 XWPS-XWPRS/XKS 2/ / 12 22/22 AF / AFs 12/ / XWPS-XWPRS/XKS 3/ / 16 29/29 XWPS-XWPRS/XKS 5/ / 30 54/54 XWPS-XWPRS/XKS 7/ / 44 81/81 XWPS-XWPRS/XKS 9/ / /100 XWPS-XWPRS/XKS 12/ / /139 XWPS-XWPRS/XKS 16/ / /165 DanX 120 / 148 Dla warunków na basenie 30 C/54% RH - 30% powietrze zewnętrzne 5 C/85% rh. 2 Maks. zgodnie z VDI 2089 przy warunkach w hali basenu 30 C/54% rh. 1

7 I NT E L IG E NTNY SYST EM ST EROWANI A Przyjazny dla użytkownika system sterowania Wszystkie centrale DanX wyposażone są w układ sterowania, który wynosi zarządzanie zapotrzebowaniem na nowy poziom. Dzięki wieloletniemu doświadczeniu oraz nieustannemu rozwojowi rozwiązań układ sterowania został zoptymalizowany na potrzeby central basenowych Dantherm. Zautomatyzowane monitorowanie i regulowanie temperatury, poziomu wilgotności i zużycia energii gwarantuje uzyskanie zrównoważonego i komfortowego klimatu wewnętrznego, dostosowanego do wymagań użytkowników. System sterowania łączy intuicyjną, bezproblemową obsługę z niezwykle zaawansowanymi funkcjami kontrolowania i opcjami programowania. Umożliwia to precyzyjne sterowanie zapotrzebowaniem, a co za tym idzie, znaczące obniżenie kosztów eksploatacji bez względu na wybrany rodzaj centrali DanX. Duży, czytelny wyświetlacz ułatwia sprawdzanie nastaw i bieżącego statusu. Kilka prostych przycisków pozwala na szybkie przeprogramowanie centrali DanX, aby zawsze spełniała wymagania użytkownika. Sterowanie każdą możliwą funkcją jest dostępne na wyciągnięcie ręki. Centrale DanX są dostarczane w pełni okablowane oraz wyposażone w niezbędne czujniki i urządzenia zabezpieczające. Aby dodatkowo ułatwić podłączenie zasilania między panelem sterowania a centralą DanX, urządzenie może zostać dostarczone z fabrycznie przygotowanymi przewodami połączeniowymi. W zależności od konfiguracji, systemy sterowania Dantherm mogą komunikować się za pomocą większości najczęściej używanych protokołów, takich jak: MODBUS RTU MODBUS TCP/IP BACNET MS/TP BACNET TCP/IP LON Ponadto system sterowania Dantherm można połączyć z siecią lokalną i uzyskiwać do niego dostęp z dowolnego komputera, laptopa lub tabletu połączonego z tą siecią, korzystając ze standardowych przeglądarek internetowych, takich jak Internet Explorer lub Google Chrome. Komunikaty alarmowe mogę być wysyłane na wskazany adres . Kontroler ma wbudowane funkcje komunikacji umożliwiające zintegrowanie go z systemem zdalnego zarządzania budynkiem (BMS). CECHY I ZALETY Precyzyjne sterowanie zapotrzebowaniem Łatwy w użyciu interfejs do Sprężarka Przykład diagramu przepływu dla centrali XWPRS ze sterownikiem MVC WEB. komunikacji użytkownika z urządzeniem Systemy sterowania Dantherm mogą komunikować się za pomocą większości najczęściej używanych protokołów Możliwość połączenia z siecią lokalną Komunikaty alarmowe mogę być wysyłane na wskazany adres System indywidualnie przetestowany z centralą DanX przed dostarczeniem

8 O DANTHERM GROUP Control your climate Dantherm Group jest wiodącym dostawcą produktów i rozwiązań z zakresu klimatyzacji. Spółki wchodzące w skład grupy dysponują ponad 60-letnim doświadczeniem w projektowaniu i produkcji wysokiej jakości energooszczędnych urządzeń do ogrzewania, chłodzenia, osuszania i wentylacji dla szerokiej gamy zastosowań mobilnych i stacjonarnych. Aby utrzymać pozycję lidera w branży, każdego roku Dantherm Group przeznacza znaczne środki na rozwój nowych produktów i stale dostosowuje swoje produkty do zmieniających się wymagań rynku i przepisów. Dantherm Group jest właścicielem wielu wiodących marek o ugruntowanej pozycji na rynku produktów mobilnych, basenowych, o przeznaczeniu komercyjnym/ przemysłowym i mieszkaniowym. Klienci Dantherm Group korzystają z naszej kompleksowej bazy wiedzy oraz doświadczenia i wiedzy specjalistycznej, które zdobyliśmy dzięki sprzedaży ponad trzech milionów produktów i rozwiązań do klimatyzacji automatycznej na całym świecie. Globalny zasięg Dantherm Group ma siedzibę główną w Skive w Danii i oddziały w Norwegii, Szwecji, Wielkiej Brytanii, Niemczech, Szwajcarii, Włoszech, Hiszpanii, Polsce, Rosji, Chinach i Zjednoczonych Emiratach Arabskich. W 2016 roku Dantherm Group została zakupiona przez szwedzki fundusz kapitałowy Procuritas Capital Investors V LP silnego właściciela z ambicją kontynuowania rozwoju i wzrostu firmy. Dantherm A/S Marienlystvej 65 DK-7800 Skive Tel Fax info@dantherm.com DanX Brochure, PL
