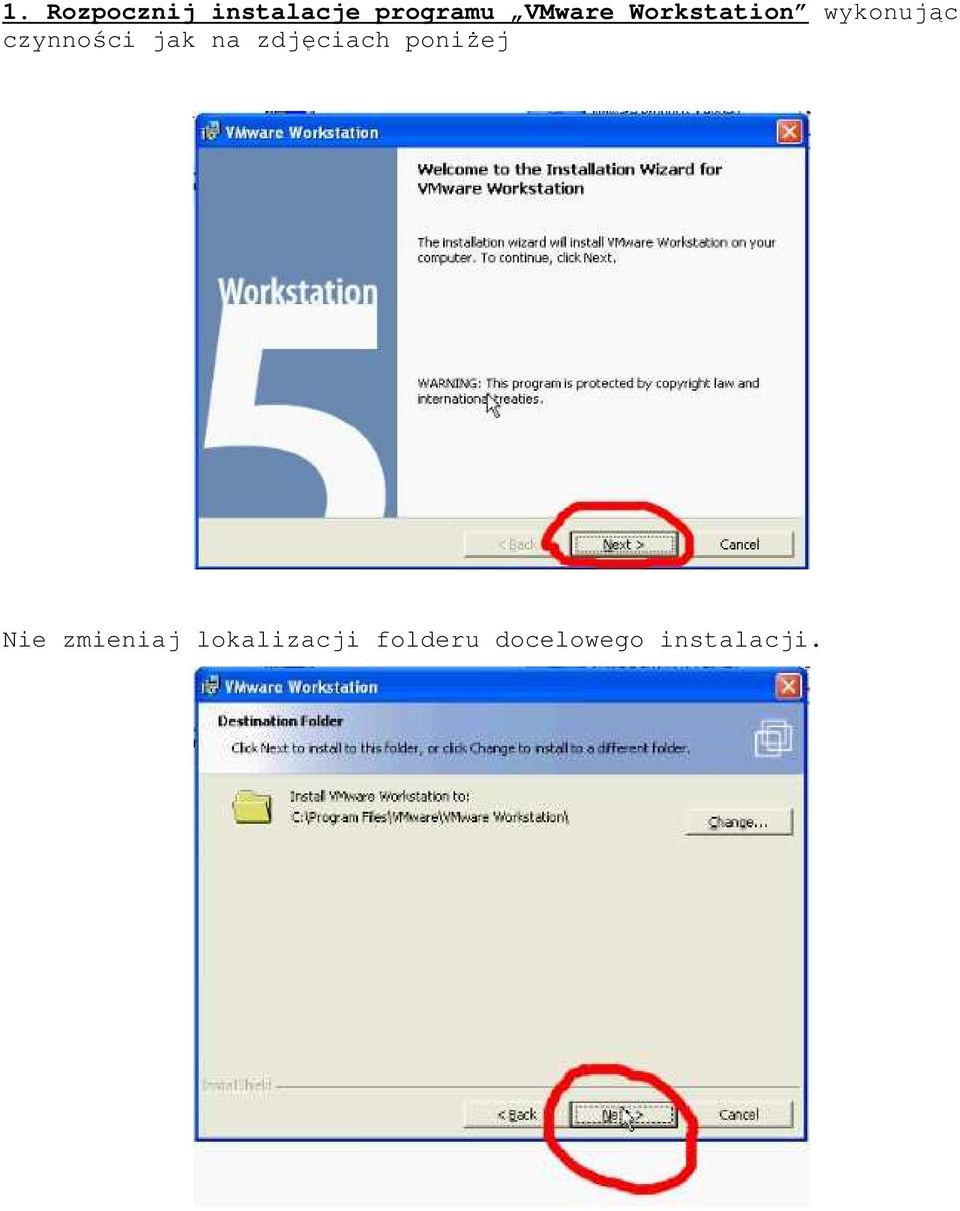

1. Rozpocznij instalacje programu VMware Workstation wykonując czynności jak na zdjęciach poniŝej

Transkrypt

1 1. Rozpocznij instalacje programu VMware Workstation wykonując czynności jak na zdjęciach poniŝej Nie zmieniaj lokalizacji folderu docelowego instalacji.

2 Odznacz opcje Quick Launch toolbar i kliknij Next... Zaznacz opcję Yes disable autorun

3 Proces instalacji zostanie rozpoczęty.

4 Następnie pojawi się okno jak poniŝej: 2. Teraz naleŝy dokonać aktywacji programu Vmware. Po wprowadzeniu numeru seryjnego kliknij Finish

5 Proces instalacji zostanie zakończony, teraz naleŝy zrestartować komputer: 3 Po restarcie komputera naleŝy skonfigurować sieć w programie Vmware Uruchom program Manage Virtual Networks : Przejdź do zakładki Automatic Bridging i zaznacz opcje Aautomatically choose...

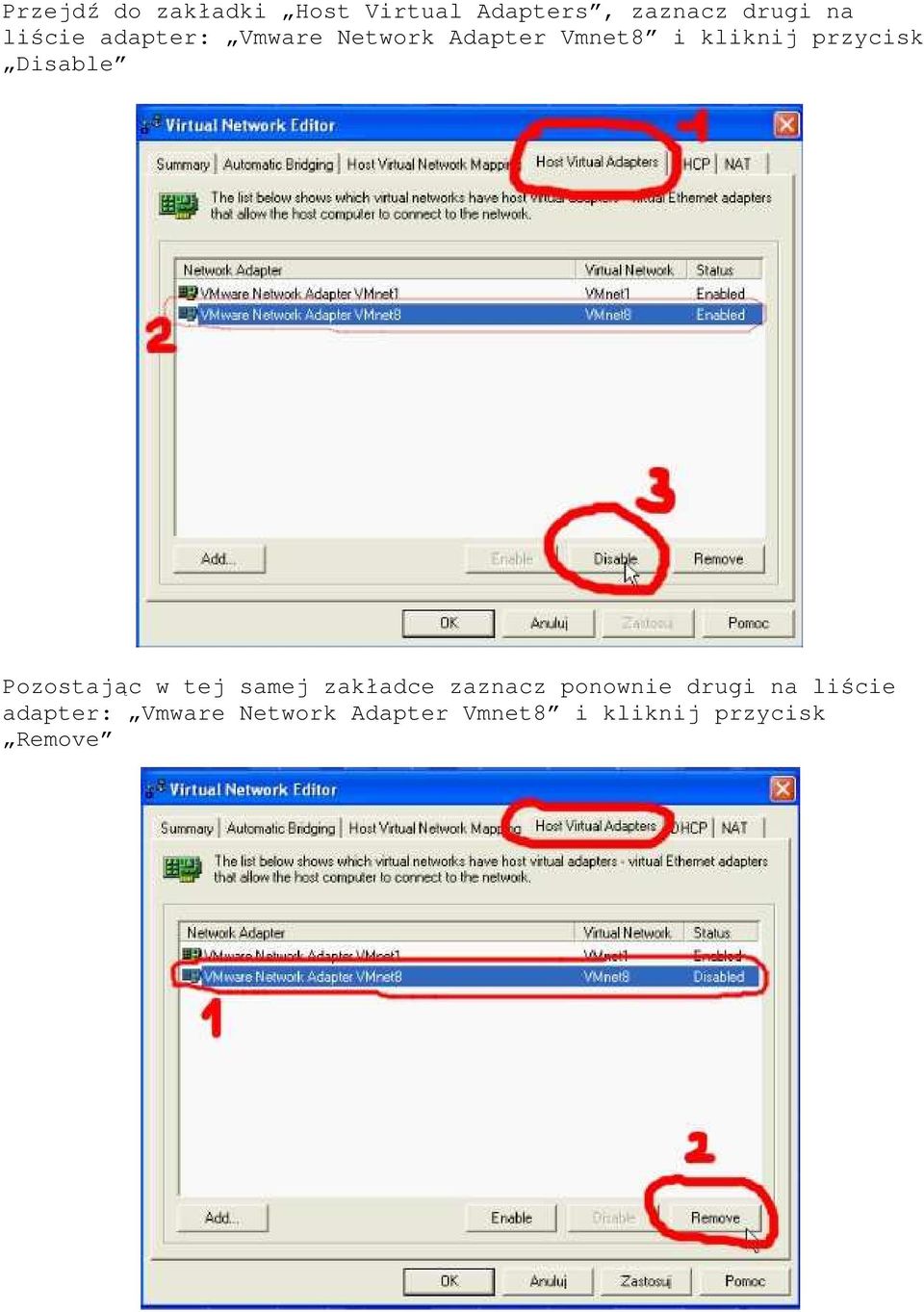

6 Przejdź do zakładki Host Virtual Adapters, zaznacz drugi na liście adapter: Vmware Network Adapter Vmnet8 i kliknij przycisk Disable Pozostając w tej samej zakładce zaznacz ponownie drugi na liście adapter: Vmware Network Adapter Vmnet8 i kliknij przycisk Remove

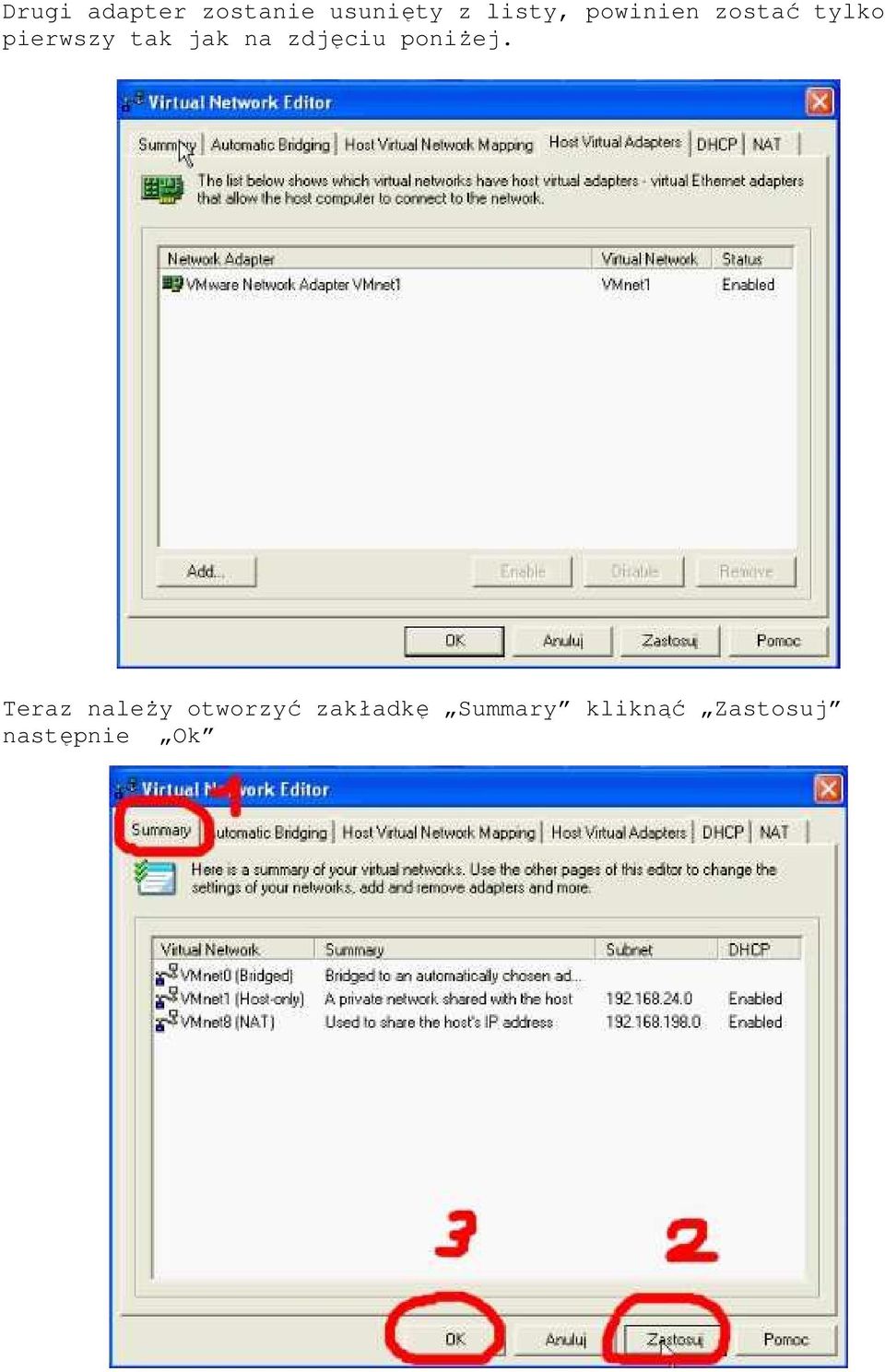

7 Drugi adapter zostanie usunięty z listy, powinien zostać tylko pierwszy tak jak na zdjęciu poniŝej. Teraz naleŝy otworzyć zakładkę Summary kliknąć Zastosuj następnie Ok

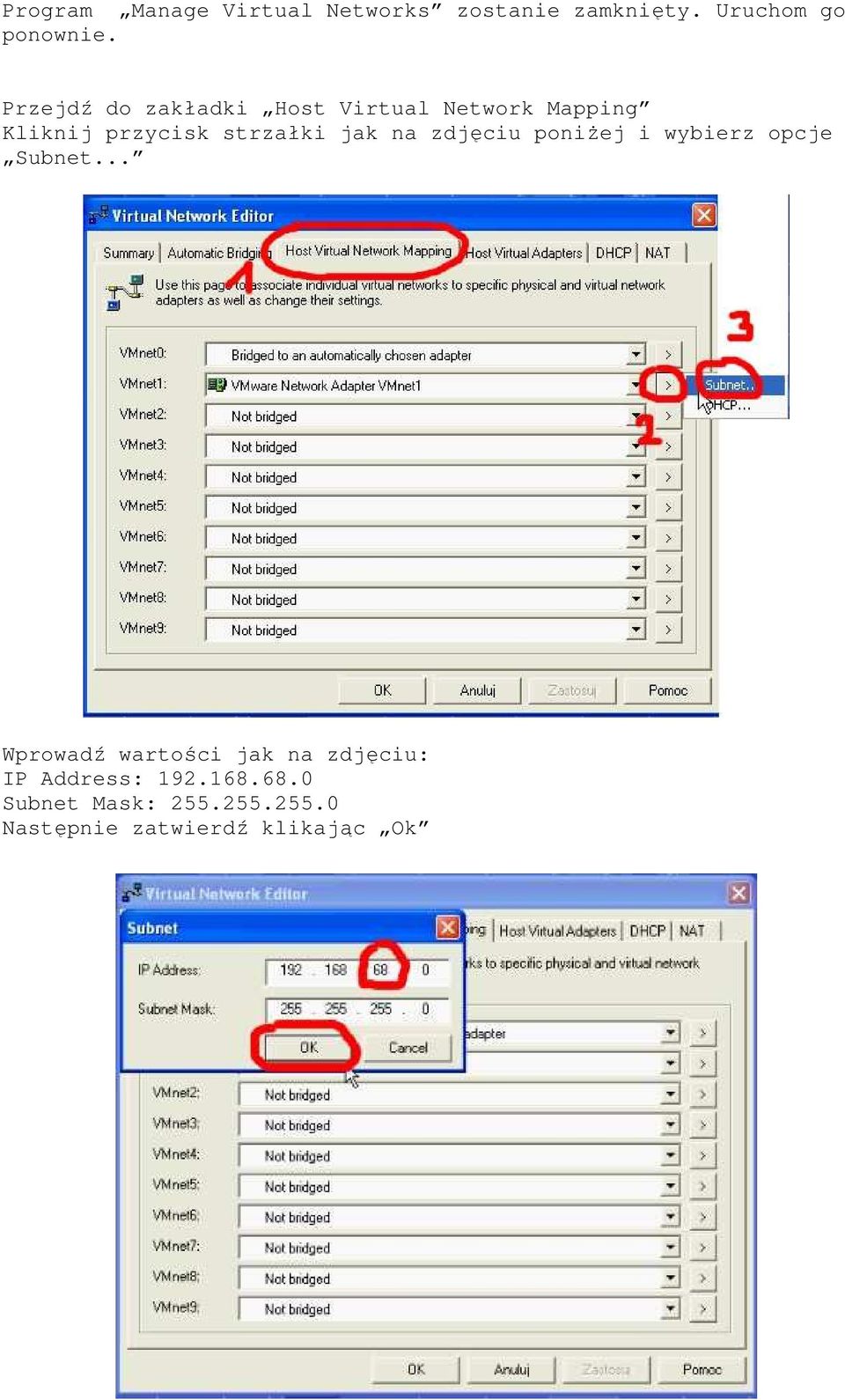

8 Program Manage Virtual Networks zostanie zamknięty. Uruchom go ponownie. Przejdź do zakładki Host Virtual Network Mapping Kliknij przycisk strzałki jak na zdjęciu poniŝej i wybierz opcje Subnet... Wprowadź wartości jak na zdjęciu: IP Address: Subnet Mask: Następnie zatwierdź klikając Ok

9 Teraz naciśnij przycisk Zastosuj. Następnie kliknij przycisk strzałki jak na zdjęciu poniŝej i wybierz opcje DHCP... Wprowadź wartości jak na zdjęciu poniŝej i zatwierdź OK Teraz naciśnij przycisk Zastosuj.

10 Przejdź do zakładki DHCP, zaznacz drugą pozycję na liście jak na zdjęciu poniŝej i naciśnij przycisk Stop Zaznacz pierwszą pozycję na liście jak na zdjęciu poniŝej i naciśnij przycisk Restart

11 Po restarcie naciśnij przycisk Zastosuj. Ponownie zaznacz drugą pozycję na liście jak na zdjęciu poniŝej i naciśnij przycisk Stop Po kliknięciu Stop naciśnij przycisk Zastosuj. Ponownie zaznacz drugą pozycję na liście jak na zdjęciu poniŝej i naciśnij przycisk Remove

12 Po kliknięciu Remove druga pozycje z listy zostanie usunięta, naciśnij przycisk Zastosuj Przejdź do zakładki NAT ustaw opcje Vmnet host: na Disable następniej naciśnij Zastosuj, odczekaj aŝ zmiany zostaną zapisane (Service status zmieni się na: Stopped) następnie naciśnij przycisk Stop a następnie przycisk Zastosuj i

13 przycisk Ok -program zostanie zamkniety Uruchom ponownie program Manage Virtual Networks : Statusy w zakładkach powinien wyglądać jak na zdjęciach poniŝej: Summary : Automatic Bridging :

14 Host Virtual Network Mapping / Subnet Host Virtual Network Mapping / DHCP...

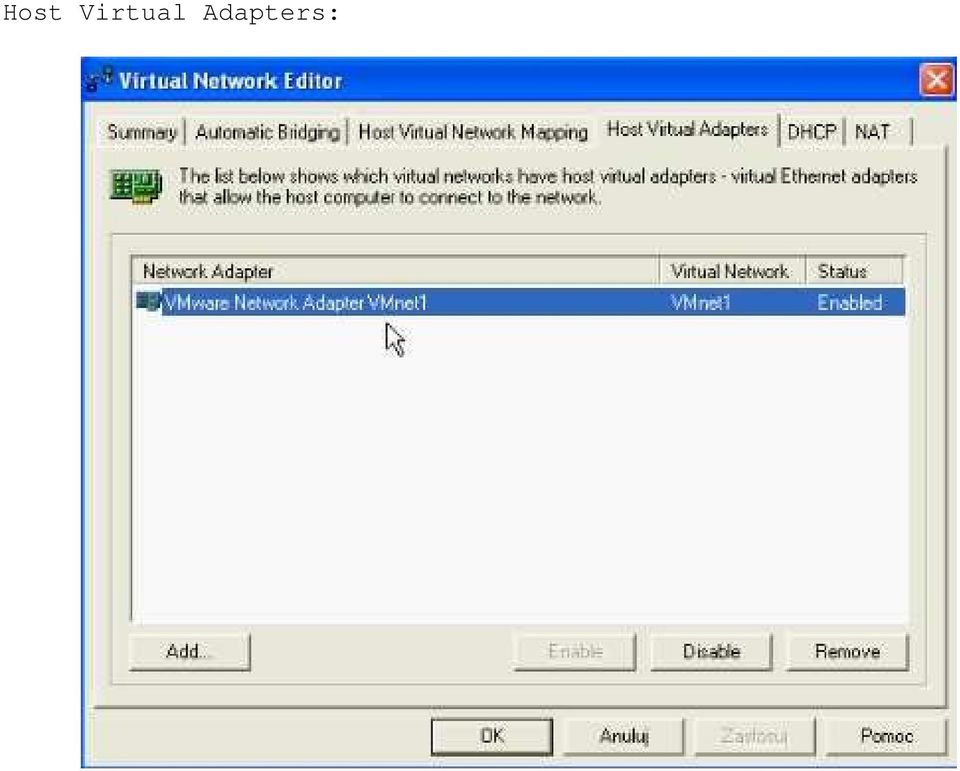

15 Host Virtual Adapters:

16 DHCP : NAT :

17 JeŜeli wszystko się zgadza zamknij program Virtual Network Editor 4 Tworzenie wirtualnej maszyny Uruchom program Vwware Workstation Postępuj jak na zdjęciach poniŝej:

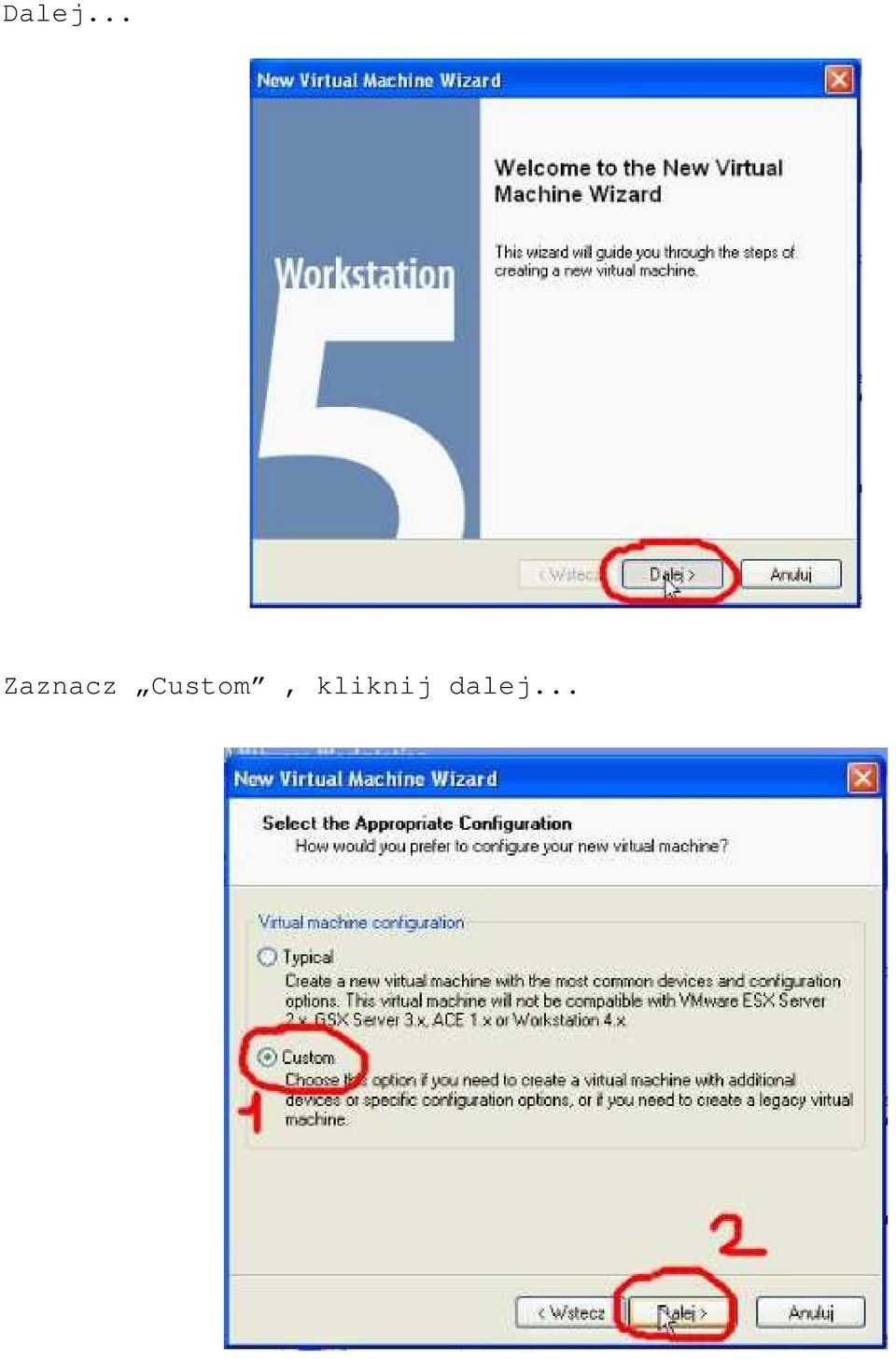

18 Dalej... Zaznacz Custom, kliknij dalej...

19 Dalej... Ustaw Guest operating system - Other, Version - Other, następnie kliknij dalej...

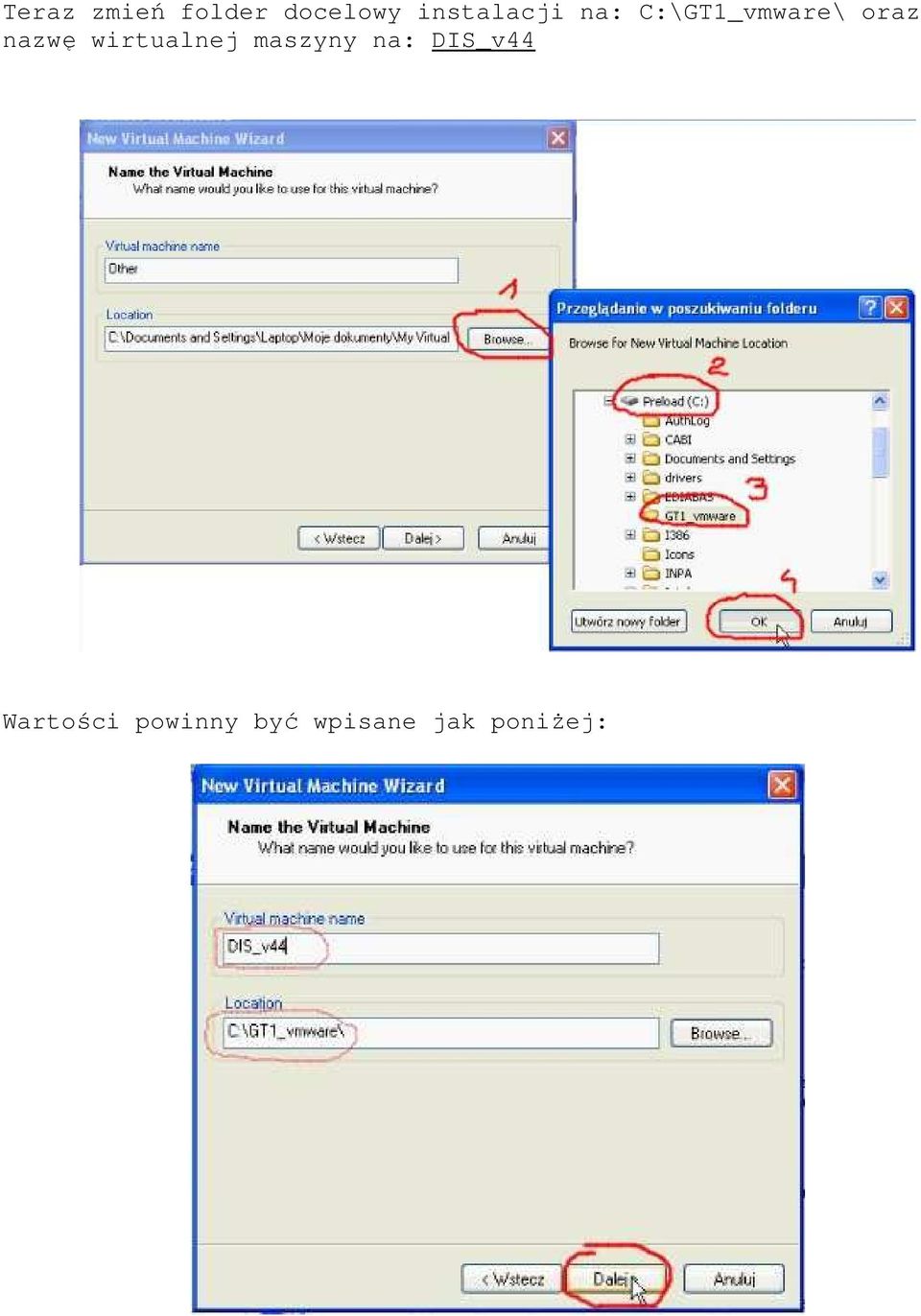

20 Teraz zmień folder docelowy instalacji na: C:\GT1_vmware\ oraz nazwę wirtualnej maszyny na: DIS_v44 Wartości powinny być wpisane jak poniŝej:

21 Ustaw opcje Number of processors na One i kliknij dalej... Ustaw Memory for this virtual machine na 512 i kliknij dalej...

22 Zaznacz Use host-only networking i kliknij dalej... Zaznacz opcje BustLogic i kliknij dalej...

23 Zaznacz Create a new virtual disk i kliknij dalej... Zaznacz IDE i kliknij dalej...

24 Ustaw wartość Disk size na 20 GB i kliknij dalej.. Wpisz ścieŝkę: DIS_44_easyDIS.vmdk i kliknij dalej..

25 Tworzenie wirtualnej maszyny zostanie zakończone, po kliknięciu Zakończ Vmware Workstation zostanie uruchomiony automatycznie Teraz sprawdź nazwę wirtualnego dysku CD/DVD w przykładzie powyŝej jest to dysk E Wejdź w ustawienia programu jak na zdjęciu poniŝej i ustaw nazwę wirtualnego dysku (w tym wypadku E)

26 Następnie wejdź w Ethernet, zaznacz Custom i wybierz opcje Vmnet1 (Host-only)

27 Wejdź do zakładki Options i odznacz opcje jak na zdjęciu, naciśnij Ok Wejdź do do ustawień Virtual Network jak na poniŝszym zdjęciu

28 Statusy w poszczególnych zakładkach powinny wyglądać jak na zdjęciach poniŝej: Summary: Automatic Bridging

29 Host Virtual Network Mapping/Subnet... Host Virtual Network Mapping/DHCP...

30 Host Virtual Adapters

31 DHCP..

32 NAT JeŜeli wszystko się zgadza zamknij program klikając Ok

33 5. Instalacja emulatora głowicy Uruchom program DiagHeadInstall Postępuj zgodnie ze zdjęciami poniŝej: Folder docelowy ma pozostać bez zmian, zaznacz opcje Everyone i kliknij Next...

34 Next... Po zakończeniu instalacji kliknij Close

35 Uruchom program Diagnostic Head Emulator Wejdź w opcje, ustaw za pomocą suwaka wartość Signal Quality na 100% i zatwierdź ok jak na zdjęciu poniŝej. Sprawdź czy program wysyła informacje, w tym celu naciśnij Run a następnie Stop

36 6 Instalacja bazy DIS Uruchom program WMware Workstation Kliknij ikony jak na zdjęciu poniŝej: Załaduj do CD napędu obraz BASE DIS Program zostanie uruchomiony Naciśnij na klawiaturze klawisz ESC w celu otworzenia Boot Menu

37 Wybierz dysk CD-ROM i naciśnij Enter Ładowanie plików zostanie rozpoczęte... Gdy proces dojdzie do moment jak na zdjęciu poniŝej program uruchomi się ponownie...

38 Ponownie naciśnij na klawiaturze klawisz ESC w celu otworzenia Boot Menu Ponownie wybierz dysk CD-ROM i naciśnij Enter

39 ładowanie plików zostanie rozpoczęte... Będzie to trwało kilka minut...

40 Proces zatrzyma się Przesuń kursor myszki na górną krawędź ekranu aby pojawiło się menu i kliknij ikonę jak na zdjęciu poniŝej, okno zostanie pomniejszone.

41 Teraz naleŝy odmontować wirtualne dyski, postępując jak na zdjęciu poniŝej: Kliknij ikonę restart jak na zdjęciu i potwierdź OK Ok...

42 Program będzie kontynuował ładowanie plików... Potrwa to kilka minut...

43 System zostanie uruchomiony teraz naleŝy przeprowadzić konfigurację, postępuj jak na zdjęciach:

44 Postępuj jak na zdjęciu poniŝej UŜywając klawiatury ekranowej ustaw Kraj: Poland Dlr. No: 1234 Compan designation: dowolnie Adress: dowolnie Sprawdź poprawność danych poniewaŝ nie będzie moŝliwości ich modyfikacji.

45 Teraz pomniejsz okno, w tym celu przesuń kursor myszy na górną krawędź obrazu i kliknij w ikonę jak na zdjęciu. Teraz naleŝy zmontować obraz postępuj jak na zdjęciach:

46 Zmontuj obraz: GT1_v44programs Przejdź do okna programu i wybierz funkcje Administration

47 Zaznacz pozycję CD drive 1 i kliknij ikonę Activate CD Zaznacz pozycję DIS v44, kliknij Installation, wprowadź kod za pomocą klawiatury ekranowej i naciśnij OK

48 Zatwierdź OK... Instalacja chwilę potrwa...

49 7 Konfiguracja programu aby wykrył głowicę Po poprawnym zainstalowaniu na ekranie pojawi się komunikat jak na zdjęciu, zatwierdź OK Zaznacz pozycję DIS V44 i kliknij Deactivate CD, następnie rozwiń menu End i kliknij Quit.

50 Przesuń kursor myszki na górną krawędź ekranu aby pojawiło się menu i kliknij ikonę jak na zdjęciu poniŝej, okno zostanie pomniejszone. Wejdź do katalogu C:\EDIABAS\bin i wyciąg skrót do IFHSrv32 na pulpit

51 Na pulpicie powinny być dwa skróty DiagHead oraz IFHSrv32 Uruchom DaigHead, po uruchomieniu programu kliknij Run a następnie nie wyłączając DiagHead uruchom poprzez wcześniej utworzony skrót IFHSrv32 W sumie powinny być uruchomione GT1_v44, BMW Dagnostic Head oraz IFH-ervice

52 Powróć do okna GT1_v44 i postępuj jak na zdjęciach Kliknij Administration.. Calibrating toutch screen

53 Wprowadź hasło i zatwierdź Ok Wpisz cyfrę 2 i zatwierdź enter..

54 Wpisz cyfrę 1 i zatwierdź enter.. Wciśnij enter...

55 Wpisz cyfrę 3 i zatwierdź enter... Wciśnij enter...

56 Wpisz cyfrę 4 i zatwierdź enter.. Zatwierdź wciskając enter..

57 Wpisz cyfrę 5 wciśnij enter, Ponownie wciśnij enter. Wpisz cyfrę 2 i zatwierdź enter następnie ponowni wciśnij enter

58 Wpisz cyfrę 1 i zatwierdź enter następnie ponownie wciśnij enter. Wpisz cyfrę 6 i zatwierdź enter.. następnie ponownie wciśnij enter

59 Wpisz cyfrę 7 i zatwierdź enter. następnie ponownie wciśnij enter Wpisz cyfrę 8 i zatwierdź enter następnie ponownie wciśnij enter

60 Wpisz cyfrę 2 i zatwierdź enter następnie ponownie wciśnij enter Wpisz cyfrę 1 i zatwierdź enter Następnie ponownie wciśnij enter

61 Wpisz cyfrę 9 i zatwierdź enter Następnie ponownie wciśnij enter Wpisz cyfrę 1 i zatwierdź enter Następnie ponowienie wciśnij enter Wpisz cyfrę 2 i zatwierdź enter

62 Następnie ponownie wciśnij enter. Odczekaj chwilę...

63 Wpisz cyfrę 0 i zatwierdź enter Wpisz cyfrę 9 i zatwierdź enter

64 Poczekaj chwilę... Dolna skala w prawym górnym rogu powinna zostać podświetlona jak na zdjęciu. Kliknij Administration

65 Kliknij Diagnostic head Zaznacz pozycję z listy Free diagnostic heads (1) - w oknie Diagnostic head powinny pojawić się dane a górna skala w prawym górnym rogu powinna zostać podświetlona, następnie kliknij ok oraz znak zielonej strzałki aby powrócić do poprzedniego menu

66 Kliknij Connection setup Zaznacz pozycję w oknie diagnostic heads jak na zdjęciu i kliknij Connecting

67 Poczekaj chwilę... Po poprawnym połączeniu jak na rysunku poniŝej w prawym górnym rogu zostanie podświetlona Ŝółta ikona, teraz aby powrócić do poprzedniego menu kliknij zieloną strzałkę.

68 Zamknij panel administracji klikając End/Quit 8. Zmiana protokołu na Fister vm off (Zaleca się do aut z okrągłą 20 pinową wtyczką 9.

69 Wejdź ponownie do panelu administration Kliknij Calibrating toutch screen Wprowadź hasło i zatwierdź Ok

70 Wpisz cyfrę 3 i zatwierdź enter Wpisz cyfrę 2 i zatwierdź enter Ponownie wciśnij enter Wpisz cyfrę 3 i zatwierdź enter

71 Ponownie wciśnij enter Wpisz cyfrę 2 i zatwierdź enter Następnie wciśnij enter

72 Wpisz cyfrę 9 i zatwierdź enter Wpisz cyfrę 2 i zatwierdź enter

73 Wpisz cyfrę 3 i zatwierdź enter Ponownie wciśnij enter Wpisz cyfrę 1 i zatwierdź enter Ponownie wciśnij enter

74 Wpisz cyfrę 2 i zatwierdź enter Ponownie wciśnij enter Wpisz cyfrę 1 i zatwierdź enter Ponownie wciśnij enter

75 Wpisz cyfrę 9 i zatwierdź enter Po Poprawnej zmianie protokołu skala w prawym górnym rogu przestanie świecić

76 9. Zamykanie Disa Wejdź do panela Administration Postępując jak na zdjęciu poniŝej wprowadź kod: i zatwierdź OK

77 Wpisz cyfrę 0 i zatwierdź enter
