1 SPIS ZAŁĄCZNIKÓW [ Znajdź nas na w w w.acb -morin.com ] WYBÓR I WYBIERZ ROZWIĄZANIA JAK DOBRAĆ SZYBKOZŁĄCZE I OSPRZĘT strona 6 Dobranie odpowiedniego modułu szybkozłącza i osprzętu do twojej maszyny strona 6 Rodzaje gruntów i ich gęstości strona 7 Graniczne wartości szybkozłączy oraz klasy zębów strona 8 Jak czytać cennik produktów ACB strona 10 IDENTYFIKACJA MODUŁU TWOJEGO OSPRZĘTU ACB strona 13 PRZENOSZENIE ŁADUNKÓW SZYBKOZŁĄCZEM strona 14 MECHANICZNE I HYDRAULICZNE SZYBKOZŁĄCZA ISO strona 16 WYKAZ SZYBKOZŁĄCZY ISO DLA POSZCZEGÓLNYCH strona 18 MASZYN 2018 DOBIERZ SWOJE PRACA PRZEDSIĘBIERNA : Łyżka przedsiębierna - strona 32 Mechaniczne złącze odwracające HYDRAULICZNY ZESTAW STERUJĄCY strona 33 DLA ŁYŻEK strona 34 CENNIK ACB

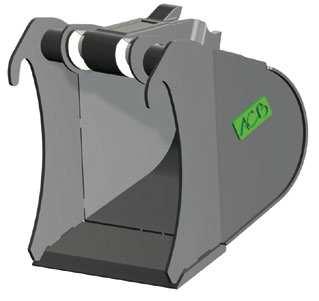

2 WYBÓR I JAK DOBRAĆ SZYBKOZŁĄCZE I OSPRZĘT Poniższe kroki pozwolą Ci dobrać najlepsze szybkozłącze i łyżkę do twoich potrzeb byś mógł w pełni wykorzystać ich możliwości. 1. Dobranie odpowiedniego modułu szybkozłącza i osprzętu do twojej maszyny Dobór odpowiedniego modułu szybkozłącza ACB jest kluczowy. Należy wybrać właściwy moduł do charakterystyki maszyny by zapewnić maksymalną niezawodność szybkozłącza i osprzętu. Odpowiednia selekcja modułu otwiera szerokie możliwości doboru kompatybilnego osprzętu w zależności od obciążenia zębów czy pojemności łyżki. W kilku szybkich krokach możesz znaleźć potrzebne rozwiązanie: Dla szybkozłącza Wybierz moduł ACB na podstawie masy własnej maszyny, Sprawdź czy kinematyka łyżki jest kompatybilna z maksymalnymi siłami, na jakie został zaprojektowany dany moduł i akcesoria. Dla osprzętu Określ swoją aplikację: GP, HD lub XHD (General Purpose; Heavy Duty; Extra Heavy Duty). Gama osprzętu ACB jest zróżnicowana pod względem wytrzymałości. Podwójne dno łyżki znajdziesz we wszystkich łyżkach kopiących i łyżkach skarpowych. Dla minikoparek wykonaniem podstawowym jest wersja GP. Dla koparek wykonaniem podstawowym jest wersja HD. Możemy również wyprodukować łyżkę na specjalne zamówienie. Wystarczy wybrać odpowiedni rozmiar (SERIA) i właściwą klasę zębów (Dxx): w naszej gamie mamy przynajmniej dwa rozmiary łyżki na każdy moduł i duży wybór mocowań i zębów w szczególności do średnich i dużych koparek. Seria łyżki Przy wymiarowaniu osprzętu należy wziąć pod uwagę ograniczenia maszyny oraz kategorię gruntu. Proste wyliczenie masy całkowitej osprzętu* = (masa szybkozłącza + masa łyżki + masa ładunku łyżki) pozwoli Ci szybko sprawdzić zgodność osprzętu z twoją maszyną na podstawie wartości podanych w tabeli udźwigów normy ISO dla następującej sytuacji: nadwozie ustawione w poprzek, unoszenie urobku przy maksymalnym zasięgu wysięgnika i ramienia koparki. Masa całkowita osprzętu wyliczona przy pomocy danych z tego katalogu musi być niższa niż wartość, bez łyżki i szybkozłącza, podana w tabeli konstruktora maszyny. Klasa zębów (Dxx) dla osprzętu Tak jak szybkozłącza i akcesoria, tak i części eksploatacyjne (zęby) są definiowane przez obciążenia maksymalne. Kategoria gruntu oraz siły powstałe przez zastosowane szybkozłącze pozwalają na zdefiniowanie rozmiaru zębów używanych w danym osprzęcie. W tym katalogu znajdziesz informację o klasie zębów (Dxx) w tabelach szybkozłączy i tabelach poszczególnych akcesoriów. *Na naszej stronie internetowej dostępny jest gotowy arkusz kalkulacyjny programu Excel. W przypadku pytań nie wahaj się skontaktować z twoim Doradcą Technicznym. 6 CENNIK ACB

3 JAK DOBRAĆ SZYBKOZŁĄCZE I AKCESORIA WYBÓR I Nowa tabela produktów ACB pozwoli Ci szybko znaleźć dostępne rozwiązania dla twojej koparki. Wybierz markę i model swojej maszyny, W tabeli znajdziesz wyszczególnione moduł, serię łyżki i klasę zębów jak i kod artykułu i jego cenę. MARKA MODEL MODUŁ SERIA ŁYŻKI KLASA ZĘBÓW KOD ARTYKUŁU CENA KOD ARTYKUŁU CENA SZYBKOZŁĄCZA SZYBKOZŁĄCZA SZYBKOZŁĄCZA SZYBKOZŁĄCZA MECHANICZNEGO MECHANICZNEGO HYDRAULICZNEGO HYDRAULICZNEGO W przypadku nie zastosowania się do przedstawionych rekomendacji gwarancja nie obowiązuje. Wszelkie nietypowe aplikacje i rozwiązania skonsultuj przed zakupem z twoim Doradcą Technicznym. 2. Rodzaje gruntów i ich gęstości Poniższa tabela przeciętnych gęstości gruntów zgodna z DIN18300 ułatwi Ci obliczenia sprawdzające masę całkowitą osprzętu. GĘSTOŚĆ GĘSTOŚĆ GĘSTOŚĆ GĘSTOŚĆ RODZAJ GRUNTU OBJĘTOŚCIOWA OBJĘTOŚCIOWA RODZAJ GRUNTU OBJĘTOŚCIOWA OBJĘTOŚCIOWA (kg/m 3 ) GRUNTU (kg/m 3 ) GRUNTU (kg/m 3 ) GRUNTU (kg/m 3 ) GRUNTU SPULCHNIONEGO SPULCHNIONEGO Glina ze żwirem sucha Grunt niejednorodny: 25% skały 75% ziemi Glina ze żwirem mokra Grunt niejednorodny: 50% skały 50% ziemi Glina sucha Grunt niejednorodny: 75% skały 25% ziemi Glina wilgotna Skała wapienna kruszona Glina mokra Piasek z gliną zagęszczony Bazalt Piasek z gliną spulchniony Boksyt Piasek z gliną mokry Granit kruszony Piasek ze żwirem suchy Żwir wilgotny Piasek sypki wilgotny Żwir suchy Piasek sypki spulchniony Piaskowiec Piasek sypki mokry Gips mielony Żużel kruszony Gips kruszony Ziemia sucha zagęszczona Namuł Ziemia mokra spulchniona Kamień naturalny mielony Ziemia próchnicza CENNIK ACB

4 WYBÓR I JAK DOBRAĆ SZYBKOZŁĄCZE I AKCESORIA 3. Graniczne wartości szybkozłączy oraz klasy zębów 3.1 Tabela granicznych wartości szybkozłączy Poniższa tabela zawiera dane dla naszej gamy szybkozłączy. M0 M1 M2 M3 Ciężar minimalny-maksymalny [t] 0,5 t - 2 t 2 t 3,5 t 3,5 t 5,5 t 5,5 t 7,5 t Maksymalna siła kopania [kn] 19 28,4 38,5 56 Promień zakresu roboczego łyżki [mm] Moment Siły [knm] Klasa zębów [HD] D5 D5 D8 D10-D15 M4 M5 M6 M7 Ciężar minimalny-maksymalny [t] 7,5 t 10,5 t 10,5 t 15 t 15 t 24 t 24 t 35 t Maksymalna siła kopania [kn] Promień zakresu roboczego łyżki [mm] Moment Siły [knm] Klasa zębów [HD] D15-D20 D15-D20 D20-D30-D40 D40-D55 8 CENNIK ACB

5 JAK DOBRAĆ SZYBKOZŁĄCZE I AKCESORIA WYBÓR I 3.2 Tabela klas zębów Każdy typ zębów ma swoje ograniczenia związane z siłami wytworzonymi przez maszynę. Dlatego tak ważnym jest wybór zębów posiadających odpowiednią odporność na łamanie i przedwczesne zużycie. By ułatwić dobór ACB przygotowało klasyfikację zębów zgodnie z ich wytrzymałością na siłę kopania. W poniższej tabeli wymieniliśmy symbole standardowych zębów znanych marek, które uszeregowane są według klasy zębów. Wytłuszczonym drukiem zaznaczone są zęby przykręcane. KLASA ZĘBA ZAKRES BYG OBCIĄŻENIA FUTURA NA ZĘBIE [KN] TWISTER CASE COMBI ESCO ESCO FEURST CAT J CAT K COMBI C SMARTFIT PROCLAWS ULTRALOK SUPER V ORCA D5 35 à 52,5 SF4SYL CAT CAT MINI T29 D8 52,5 à 62,5 FT130S SF5SYL J200 1U3202 / CAT2 6Y6335 MIDI T29 V13SYL D10 62,5 à 90 FT170S SF10SYL J225 6Y3222 C0T29 V17TYL (18TL) 20C D15 90 à 122,5 FT190S SF15SYL J250 1U3252 C1T35 U20S V19TY D20 122,5 à 150 FT230S SF20SYL J300 1U3302 K C2T35 U25S V23SYL 222TLR D à 215 FT290S SF25SYL J350 1U3352 K C3T35 U30S V29SYL D à 270 FT330S SF30SYL J400 7T3402 K C3.5T35 W10GPE U35S V33SYL 24TLR D à 340 FT390S J450/J460 K C4T35 W20GPE U40S V39SYL 26TLR D à 411 FT430S U45S V43SYL J550 K C5T35 W25GPE FT510S U55S V51SYL 28TLR D à 540 KLASA ZĘBA ZAKRES OBCIĄŻENIA NA ZĘBIE [KN] FEURST FEURST KOMATSU KOMATSU MTG MTG JCB FASTKEY SIDEKEY K XS KINGMET STARMET D5 35 à 52,5 M15 MG5L 5GPC DE365/17-7 D8 52,5 à 62,5 FKMCE MG8L 8GPC D10 62,5 à 90 FK1TLR XS04SYL MG10L 10GPE D15 90 à 122,5 FK2TLR SD3TLR XS05SYL MG15U MA15U 15GPE D20 122,5 à 150 FK3TLR SD4TLR K15SYL XS10SYL MG20S MA20U 20GPE D à 215 FK4TLR SD5TLR K20SYL MG30S MA30U 30GPE D à 270 FK5TLR SD7TLR K25SYL MG40S 40GPE D à 340 FK7TLR SD8TLR K30SYL 55GPE D à 411 FK9TLR K40SYL D à 540 VOLVO INNE CENNIK ACB

6 WYBÓR I JAK DOBRAĆ SZYBKOZŁĄCZE I AKCESORIA Klasyfikacja ta jest przedstawiona dla aplikacji HD. W przypadku aplikacji XHD zalecamy doliczyć 20% do zakładanego obciążenia na ząb. Dla ogólnych zastosowań GP wystarczy obniżyć zakładane obciążenie na ząb o 20%. W przypadkach wykraczających poza wymienione aplikacje skontaktuj się proszę z twoim Doradcą Technicznym. Przykład dla zęba, który będzie obciążony siłą kopania 85kN. ZAKŁADANE OBCIĄŻENIE [KN] KLASA ZĘBA ODCZYT TABELI Aplikacja HD 85 D10 62,5 < 85 < 90 Aplikacja XHD 85 x 1,2 = 102 D15 90 < 102 < 122,5 Aplikacja GP 85 x 0,8 = 68 D10 62,5 < 68 < Jak czytać cennik produktów ACB Poniżej przedstawiamy przykład jak odczytywać cennik produktów ACB by dobrać odpowiedni moduł i klasę zębów osprzętu maszyny. Marka maszyny: Przykładowa marka Model maszyny: Przykładowa model 4.1 Otwórz strony z tabelą Szybkozłączy ISO i wybierz wiersz odpowiadający marce i modelowi twojej maszyny MARKA MODEL MODUŁ SERIA ŁYŻKI KLASA ZĘBÓW KOD ARTYKUŁU CENA KOD ARTYKUŁU CENA SZYBKOZŁĄCZA SZYBKOZŁĄCZA SZYBKOZŁĄCZA SZYBKOZŁĄCZA MECHANICZNEGO MECHANICZNEGO HYDRAULICZNEGO HYDRAULICZNEGO Przykładowa Marka Przykładowy Model 6 61 D Przykładowy Marka 1 Przykładowy Model D Tabela pozwala zidentyfikować kod szybkozłącza po marce i modelu maszyny (w przykładzie w wykonaniu hydraulicznym), serię łyżki - 61 i klasę zębów - D20 (W modułach od 0 do 2 klasa zębów nie ma znaczenia, więc nie umieszczaliśmy tej informacji w tabelach tych modułów). 10 CENNIK ACB

7 JAK DOBRAĆ SZYBKOZŁĄCZE I AKCESORIA WYBÓR I 4.2 Otwórz cennik na zakładce Moduł 6 Przejdź do tabeli osprzętu, którego szukasz, a następnie wybierz typ zęba zgodny z klasą zębów uzyskaną w poprzednim kroku w naszym przykładzie D20. Wybierz linijkę zgodną z wielkością/pojemnością, której poszukujesz byś mógł zidentyfikować kod artykułu lub numer referencyjny. Dzięki temu uzyskasz też takie informacje jak masa łyżki, masa całkowita, liczba zębów oraz cena danego osprzętu. Profil P1E D20 D20 D20 Łyżka z zębami CAT K COMBI C2T35 ESCO U25S Grubość 35 mm Grubość 30 mm Grubość 30 mm NUMER SZEROKOŚĆ POJEMNOŚĆ MASA MASA CENA LICZBA KOD LICZBA KOD LICZBA KOD REFERENCYJNY (mm) ISO (l) ŁYŻKI (kg)* CAŁKOWITA (kg) NETTO ( ) ZĘBÓW ARTYKUŁU ZĘBÓW ARTYKUŁU ZĘBÓW ARTYKUŁU R-6CP2E K80 3 C2T35 2 U25S R-6CP2E C2T R-6CP1E R-6CP1E K80 4 C2T35 3 U25S R-6CP1E C2T R-6CP1E K80 5 C2T R61-P1E K80 5 C2T R61-P1E C2T R61-P1E C2T R61-P1E Oznaczenie zakresu siły kopania, który jest w stanie wytrzymać dany ząb. Tabelę wszystkich klas zębów znajdziesz na stronie 9. Profil 6CP2E Profil 6CP1E Uwaga: Przy największych proponowanych łyżkach do Ciebie należy sprawdzenie czy możliwości twojej maszyny przekraczają masę osprzętu, czyli: Masa całkowita (masa łyżki + objętość x 1,8) + Masa szybkozłącza (zaznaczona na każdej stronie odpowiedniego modułu) Na naszej stronie internetowej dostępny jest gotowy arkusz kalkulacyjny programu Excel. W przypadku pytań nie wahaj się skontaktować z twoim Doradcą Technicznym. CENNIK ACB

8 WYBÓR I JAK DOBRAĆ SZYBKOZŁĄCZE I AKCESORIA 4.3 Formularz zamówienia Podaj dane z tabeli jak w poniższym przykładzie: Kod artykułu Szybkozłącza Szybkozłącze hydrauliczne Przykładowa marka Przykładowy model Kod artykułu lub numer referencyjny + typ zębów Łyżka 1: R61-CP1E Zęby K Łyżka 2: R61-CP1E Zęby K Część osprzętu nie posiada jeszcze własnego Kodu artykułu (5xxxxxx). W takim przypadku prosimy żebyś podał nam Numer referencyjny (w przykładzie R61-CP1E-700) i wybrany typ zębów. W potwierdzeniu zamówienia sprecyzujemy Kod produktu twojego osprzętu. Wszelkie dodatkowe informacje, których udzielisz, pozwalają nam lepiej zrozumieć twoje potrzeby. Dzięki temu możemy dostarczyć Ci najbardziej dopasowany produkt do twojej aplikacji. Pamiętaj poinformować nas o ewentualnych opcjach, które chciałbyś dodać do swojego osprzętu. Zamawiając szybkozłącze hydrauliczne nie zapomnij też o zamówieniu zestawu do sterowania hydrauliką. 12 CENNIK ACB

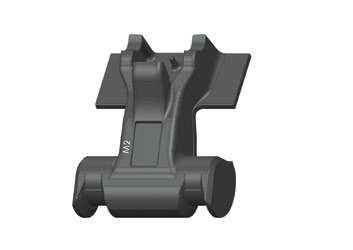

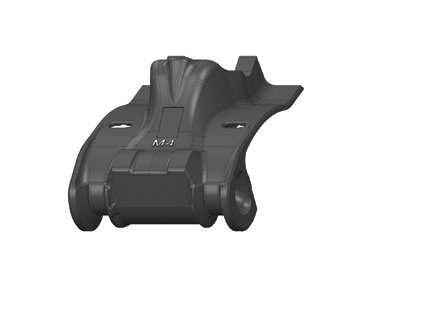

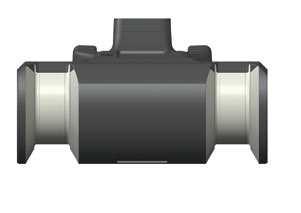

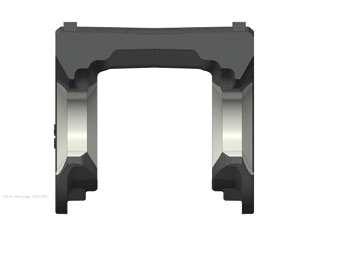

9 IDENTYFIKACJA MODUŁU TWOJEGO OSPRZĘTU ACB WYBÓR I By odnaleźć numer modułu ACB na twoim szybkozłączu lub osprzęcie możesz użyć jednego z poniższych sposobów: 1) Znajdź oznaczenie umieszczone bezpośrednio na szybkozłączu lub na górnej części uchwytu osprzętu, 2) Sprawdź kolor elementów szybkozłącza. Kolory pozwalają rozróżnić poszczególne moduły, 3) Zmierz średnicę i szerokość wewnętrzną pomiędzy stożkami gniazd (jak na rysunku poniżej). SZEROKOŚĆ A SZEROKOŚĆ B MODUŁ OSPRZĘTU (mm) SZYBKOZŁĄCZA (mm) ŚREDNICA (mm) WAGA SZYBKOZŁĄCZA KOLOR M M0S 18 kg BIAŁY M M1S 35 kg M M2S 55 kg H2S 61 kg M M3S 100 kg H3S 111 kg M M4S 128 kg H4S 135 kg M H5S 230 kg M H6S 327 kg M H7S 450 kg Precyzyjne OZNACZENIE numeru MODUŁU na szybkozłączu OZNACZENIE I KOLOR Oznaczenie kolorem elementów szybkozłącza OZNACZENIE numeru MODUŁU na górnej części uchwytu osprzętu D Szerokość B D Szerokość A Wymiarowanie uchwytu OSPRZĘTU Wymiarowanie SZYBKOZŁĄCZA CENNIK ACB

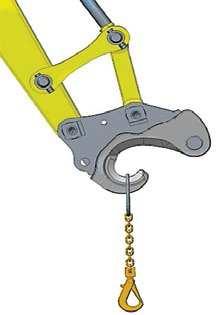

10 WYBÓR I PRZENOSZENIE ŁADUNKÓW SZYBKOZŁĄCZEM Szybkozłącza wysokiego bezpieczeństwa ACB są wyposażone w dedykowane otwory przeznaczone do szekli zalecanych przez naszą firmę. Uwaga: Zgodnie z wymogami niektórych producentów maszyn otwory na szekle mogą być niedozwolone, jeżeli maszyna nie jest przewidziana do przenoszenia materiałów. W takim przypadku poniższe wskazówki obsługi nie mają zastosowania. W zależności od wersji szybkozłącza, dedykowane otwory do szekli mogą być z przodu lub z tyłu złącza, mogą nie występować lub przenoszenie materiałów może odbywać się za uchwyt ramienia maszyny. Zalecenia użytkowania Środki ostrożności przy przenoszeniu materiałów Maszyna musi być wyposażona w zamki hydrauliczne zgodne z normami dotyczącymi przenoszenia materiałów. Jeżeli nie jest skontaktuj się ze swoim serwisem lub dystrybutorem maszyn w celu jej doposażenia. Odepnij osprzęt od szybkozłącza przed jakąkolwiek operacją przenoszenia materiałów. Korzystaj tylko z dedykowanych otworów w szybkozłączu i zawsze używaj szekli zgodnych z normą (ISO 2415), by w pełni zabezpieczyć przenoszenie materiałów i zagwarantować dalsze dobre działanie szybkozłącza. Maksymalne dopuszczalne obciążenie oznaczone jako CMU - Charge maximale d Utilisation zaznaczone jest na szybkozłączu w tonach. Stosuj się do zaleceń Dokumentacji Techniczno Ruchowej maszyny i rób przeglądy okresowe. Przed każdym użytkowaniem sprawdź wizualnie punkt zaczepienia czy nie występuje nadmierne zużycie lub deformacja materiału. Przestrzegaj maksymalnego dopuszczalnego obciążenia (oznaczonego jako CMU - Charge maximale d Utilisation) zestawu do przenoszenia materiałów: CMU zestawu = najmniejsze dopuszczalne obciążenie spośród szybkozłącza, maszyny, szekli lub zawiesi Stosuj się do sposobu przenoszenia materiałów przedstawionego poniżej. W zależności od wersji szybkozłącza, dedykowane otwory do szekli mogą być z przodu lub z tyłu złącza, mogą nie występować lub przenoszenie materiałów może odbywać się za uchwyt ramienia maszyny. Jak przenosić materiały przy pomocy szybkozłącza z dedykowanymi otworami na szekle: OK SZYBKOZŁĄCZE SZEKLE ZALECANE MODUŁ CMU (kg) CMU (kg) KOD ARTYKUŁU x x x CENNIK ACB

11 WSKAZÓWKI DLA PRZENOSZENIA MATERIAŁÓW WYBÓR I W niektórych przypadkach uchwyt do przenoszenia materiałów znajduje się na ramieniu koparki. Jego kompatybilność z szybkozłączem musi zostać zatwierdzona przez ACB. W takiej sytuacji instrukcja użytkowania uchwytu umieszczona jest w Dokumentacji Techniczno Ruchowej maszyny. Z uchwytem na ramieniu koparki używaj wyłącznie zawiesi pasowych w celu ochrony szybkozłącza. OK Łańcuch niedozwolony Położenia niedozwolone CENNIK ACB

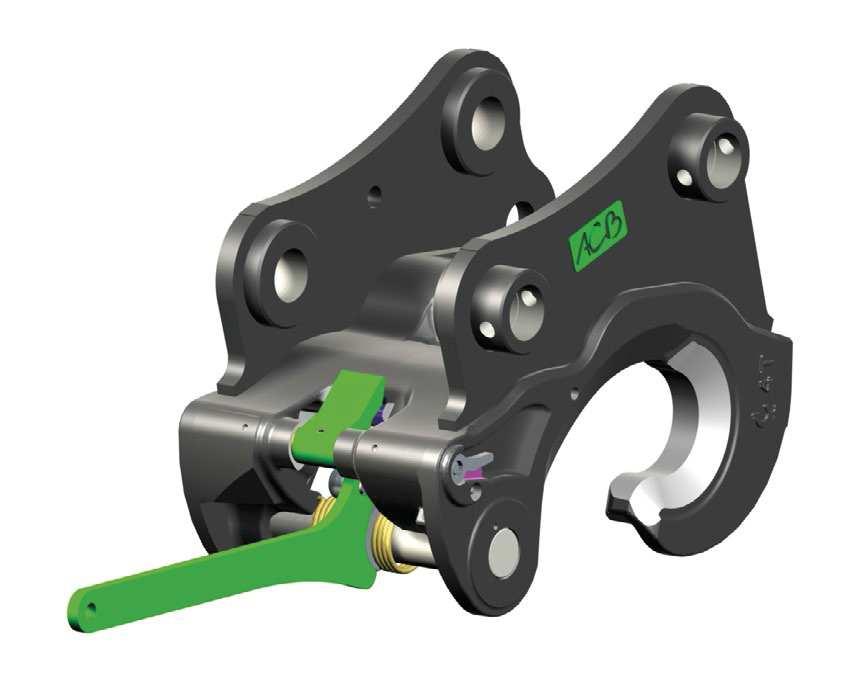

12 WYBÓR I MECHANICZNE I HYDRAULICZNE ISO Mechaniczne i hydrauliczne szybkozłącza ISO, zgodne z normami EN i ISO13031: 2016, zaprojektowaliśmy z myślą o jak największym bezpieczeństwie użytkowania. W efekcie zastosowaliśmy nie jedno, a dwa zabezpieczenia, a system odblokowania zoptymalizowaliśmy by potrzebną obsługę ograniczyć do minimum. NIEZAWODNOŚĆ Wytrzymałość i trwałość dzięki odlewowi stalowemu. Złącza hydrauliczne wykorzystują dodatkowo osłoniętą budowę dla najlepszej ochrony siłownika. Kasowanie luzu. PODWÓJNE ZABEZPIECZENIE Mechaniczny ogranicznik lub siłownik hydrauliczny. Krzywka wyposażona w system Form-Lock. KOMPATYBILNOŚĆ Z mini koparkami, midi koparkami, koparko ładowarkami, oraz koparkami podsiębiernymi o masach od 900kg do 24ton. Ze wszystkimi produktami ACB i Morin. Podpięcie do maszyny oryginalnymi sworzniami maszyny. ŁATWOŚĆ UŻYTKOWANIA Prosta identyfikacja modułu Nowe oznaczenie odpowiednim kolorem klucza odblokowującego i ogranicznika (dla złączy mechanicznych) lub na osłonie i na kluczu odblokowującym (dla złączy hydraulicznych). Grawer z oznaczeniem modułu na złączu i osprzęcie. Łatwe odblokowanie KONTROLA Wskaźnik blokady widoczny z kabiny. Dla złączy mechanicznych: Odblokowanie jednym ruchem jednego klucza. Dla złączy hydraulicznych: Odblokowanie przez konsolę sterującą bez wychodzenia z kabiny lub w razie awarii przez klucz odblokowujący. 16 CENNIK ACB

13 MECHANICZNE I HYDRAULICZNE SZYBKOZŁĄCZA ISO WYBÓR I Szybkozłącza mechaniczne ISO - Moduły od 0 do 4 M0S M1S M2S M3S M4S 0,5 t à 2 t 2 t à 3,5 t 3,5 t à 5,5 t 5,5 t à 7,5 t 7,5 t à 10,5 t Szybkozłącza hydrauliczne ISO - Moduły od 2 do 7 H2S H3S H4S H5S H6S H7S 3,5 t à 5,5 t 5,5 t à 7,5 t 7,5 t à 10,5 t 10,5 t à 15 t 15 t à 24 t 24 t à 35 t Szybkozłącze w trakcie opracowywania. Zastąpi obecny model hydrauliczny w pierwszym kwartale CENNIK ACB

14 WYBÓR I WYKAZ SZYBKOZŁĄCZY ISO DLA POSZCZEGÓLNYCH MASZYN Aktualną listę znajdziesz na *Część szybkozłączy nie posiada jeszcze własnego Kodu artykułu (5xxxxxx). W takim przypadku wystarczy, że podasz nam wybrany typ szybkozłącza oraz model i markę swojej maszyny (np. M0S-AIRMAN AX10u). MARKA MODEL MODUŁ SERIA KLASA KOD ZŁĄCZA CENA NETTO ZŁĄCZA KOD ZŁĄCZA CENA NETTO ZŁĄCZA ŁYŻKI ZĘBÓW MECHANICZNEGO* MECHANICZNEGO HYDRAULICZNEGO* HYDRAULICZNEGO ACB ZŁĄCZE ODWRACAJĄCE M0S ACB ZŁĄCZE ODWRACAJĄCE M1S ACB ZŁĄCZE ODWRACAJĄCE M2S ACB ZŁĄCZE ODWRACAJĄCE M3S ACB ZŁĄCZE ODWRACAJĄCE M4S ACB ZŁĄCZE ODWRACAJĄCE M5S ACB ZŁĄCZE ODWRACAJĄCE M6S AIRMAN AX10u 0 01 D5 M0S 851 AIRMAN AX17u 0 02 D AIRMAN AX27U-5F 1 13 D BOBCAT E08 E D BOBCAT E17 E19 E D BOBCAT E25 E26 E32 E D BOBCAT E45 E50 E D BOBCAT E57W E D BOBCAT E80 E D H3S CENNIK ACB

15 WYKAZ SZYBKOZŁĄCZY ISO DLA POSZCZEGÓLNYCH MASZYN WYBÓR I Aktualną listę znajdziesz na *Część szybkozłączy nie posiada jeszcze własnego Kodu artykułu (5xxxxxx). W takim przypadku wystarczy, że podasz nam wybrany typ szybkozłącza oraz model i markę swojej maszyny (np. M0S-AIRMAN AX10u). MARKA MODEL MODUŁ SERIA KLASA KOD ZŁĄCZA CENA NETTO ZŁĄCZA KOD ZŁĄCZA CENA NETTO ZŁĄCZA ŁYŻKI ZĘBÓW MECHANICZNEGO* MECHANICZNEGO HYDRAULICZNEGO* HYDRAULICZNEGO CASE CX15B CX18B 0 02 D CASE CX17C CX18C 0 02 D CASE CX26Bzts 1 12 D CASE CX26C 1 13 D CASE CX30Bzts 1 13 D CASE CX35Bzts CX39Bzts 1 13 D CASE CX37C 1 13 D CASE CX40B CX50B CX55B 2 22 D CASE CX57C CX60C 2 23 D CASE 580ST 590ST 695ST 3 31 D CASE CX75 CX75SR CX80C WX D CASE CX130D 5 53 D20 H5S CASE CX160B/C/D 6 61 D CASE CX210C CX210D CX230D 6 62 D CASE CX250D 6 62 D CASE CX350D CX370D 7 71 D55 H7S CATERPILLAR 300.9D 0 01 D CATERPILLAR 301 (wszystkie modele) 0 02 D CATERPILLAR 302 (wszystkie modele) 1 12 D CATERPILLAR 303 (wszystkie modele) 303.5E-CR 304E2-CR 1 13 D CATERPILLAR 304C-CR 305C-CR 305D-CR 305.5D-CR 305.5E-CR 2 23 D CATERPILLAR 428F 432F 434F 444F 3 32 D CATERPILLAR 307D 308D 308E2-CR-SB 4 40 D H4S CATERPILLAR 311F 5 52 D15 H5S CATERPILLAR 313F 5 52 D20 H5S CATERPILLAR M313D 5 53 D20 H5S CATERPILLAR 320F-L 323F-L 325F-L TIM B D CENNIK ACB

16 WYBÓR I WYKAZ SZYBKOZŁĄCZY ISO DLA POSZCZEGÓLNYCH MASZYN Aktualną listę znajdziesz na *Część szybkozłączy nie posiada jeszcze własnego Kodu artykułu (5xxxxxx). W takim przypadku wystarczy, że podasz nam wybrany typ szybkozłącza oraz model i markę swojej maszyny (np. M0S-AIRMAN AX10u). MARKA MODEL MODUŁ SERIA KLASA KOD ZŁĄCZA CENA NETTO ZŁĄCZA KOD ZŁĄCZA CENA NETTO ZŁĄCZA ŁYŻKI ZĘBÓW MECHANICZNEGO* MECHANICZNEGO HYDRAULICZNEGO* HYDRAULICZNEGO COLTRAX CX D COLTRAX CX15 CX D COLTRAX CX22 CX25 CX D COLTRAX CX50 CX57 CX D COLTRAX CX D H3S DOOSAN DX D DOOSAN DX27Z 1 12 D DOOSAN DX30Z DX35Z 1 13 D DOOSAN DX57W DX62R-3 DX D DOOSAN DX80R DX85R D DOOSAN DX140LC-5 DX140LCR-5 DX140W D20 H5S DOOSAN DX225LC-3 DX235LC-5 DX235NLC D DOOSAN S330LC-V DX340LC D55 H7S EUROCOMACH ES10ZT ES90 ES90-ZT 0 00 D EUROCOMACH ES18ZT 0 02 D EUROCOMACH ES22SR ES25ZT ES28.2ZT ES35.2ZT 1 12 D EUROCOMACH ES40.2ZT 2 22 D EUROCOMACH ES50ZT ES57ZT ES60TR 2 23 D EUROCOMACH ES85SB ES85SB4 ES85ZT ES85ZT D H3S EUROCOMACH ES95TR D H4S CENNIK ACB

17 WYKAZ SZYBKOZŁĄCZY ISO DLA POSZCZEGÓLNYCH MASZYN WYBÓR I Aktualną listę znajdziesz na *Część szybkozłączy nie posiada jeszcze własnego Kodu artykułu (5xxxxxx). W takim przypadku wystarczy, że podasz nam wybrany typ szybkozłącza oraz model i markę swojej maszyny (np. M0S-AIRMAN AX10u). MARKA MODEL MODUŁ SERIA KLASA KOD ZŁĄCZA CENA NETTO ZŁĄCZA KOD ZŁĄCZA CENA NETTO ZŁĄCZA ŁYŻKI ZĘBÓW MECHANICZNEGO* MECHANICZNEGO HYDRAULICZNEGO* HYDRAULICZNEGO EUROMACH D EUROMACH 2500 MOBILE 1 13 D EUROMACH R45 BIGFOOT 2 22 D EUROMACH D H3S EUROMACH 5500 R55/FORESTER 3 32 D H3S EUROMACH R65 SUPER POWER/FORESTER/-3 PA 4 40 D H4S EUROMACH 8500 R105 R85 R853 R85-BIGFOOT R85L 4 41 D H4S EUROMACH R105 R1053PA 5 52 D20 H5S EUROMACH R125 R125 FORESTER 5 52 D30 H5S EUROMACH R145 FORESTER 6 62 D30 H6S HANIX H55DR 2 23 D HIDROMEK HMK102B HMK102S 3 32 D HIDROMEK HMK140LC HMK140W 5 52 D20 H5S CENNIK ACB

18 WYBÓR I WYKAZ SZYBKOZŁĄCZY ISO DLA POSZCZEGÓLNYCH MASZYN Aktualną listę znajdziesz na *Część szybkozłączy nie posiada jeszcze własnego Kodu artykułu (5xxxxxx). W takim przypadku wystarczy, że podasz nam wybrany typ szybkozłącza oraz model i markę swojej maszyny (np. M0S-AIRMAN AX10u). MARKA MODEL MODUŁ SERIA KLASA KOD ZŁĄCZA CENA NETTO ZŁĄCZA KOD ZŁĄCZA CENA NETTO ZŁĄCZA ŁYŻKI ZĘBÓW MECHANICZNEGO* MECHANICZNEGO HYDRAULICZNEGO* HYDRAULICZNEGO HITACHI ZX10U D HITACHI ZX16-3 ZX17U-2/-5 ZX18-3 ZX19U D HITACHI ZX22U-2 ZX29U-3 ZX26U-5 ZX27U-2 ZX27U D HITACHI ZX33U-5 ZX38U D HITACHI ZX48U D HITACHI ZX55U D HITACHI ZX65USB-3 ZX65USB D H3S HITACHI ZX85USB D H3S HITACHI ZX130-5 ZX130LCN-5 ZX135US D HITACHI ZX200 ZX210 ZX225US 6 62 D HITACHI ZX300LC D HITACHI ZX350LC-6 ZX350LCN D40 H7S HYUNDAI R16-9 R17Z-9A 0 02 D HYUNDAI R25Z-9 R27Z D HYUNDAI R35Z D HYUNDAI R55-9 R55W-9 R60CR D HYUNDAI R D H3S HYUNDAI R80CR D H3S HYUNDAI HW140 HX140L HX145LCR 5 52 D15 H5S HYUNDAI HW210 HX220L HX235CLR 6 62 D CENNIK ACB

19 WYKAZ SZYBKOZŁĄCZY ISO DLA POSZCZEGÓLNYCH MASZYN WYBÓR I Aktualną listę znajdziesz na *Część szybkozłączy nie posiada jeszcze własnego Kodu artykułu (5xxxxxx). W takim przypadku wystarczy, że podasz nam wybrany typ szybkozłącza oraz model i markę swojej maszyny (np. M0S-AIRMAN AX10u). MARKA MODEL MODUŁ SERIA KLASA KOD ZŁĄCZA CENA NETTO ZŁĄCZA KOD ZŁĄCZA CENA NETTO ZŁĄCZA ŁYŻKI ZĘBÓW MECHANICZNEGO* MECHANICZNEGO HYDRAULICZNEGO* HYDRAULICZNEGO IHI 9VX3 9VXE 0 01 D IHI 12VX 12VXE 0 02 D IHI 17VXE 17VXT 17VX3 19VXT 0 02 D IHI 25V4-F 27V4 30V D IHI 35V D IHI 40VXL 45V D IHI 60V D IHI 80VX D H3S JCB 8008CTS 8010CTS 0 01 D JCB 8014CTS 8016CTS 8018CTS 8020CTS 0 02 D JCB 8026CTS 8025ZTS 1 12 D JCB 1CX 8030ZTS 8035ZTS 1 13 D JCB 48Z-1 51R-1 55Z-1 57C D JCB 3CX 4CX 3 31 D JCB 65R-1 67C-1 85Z 86C 8080ZTS 8085ZTS 90Z-1 HYDRADIG 110W 3 31 D JCB JS70 JZ D H3S JCB 100C D H4S JCB JS D20 H5S JCB JS130 JS D20 H5S JCB JS D CENNIK ACB

20 WYBÓR I WYKAZ SZYBKOZŁĄCZY ISO DLA POSZCZEGÓLNYCH MASZYN Aktualną listę znajdziesz na *Część szybkozłączy nie posiada jeszcze własnego Kodu artykułu (5xxxxxx). W takim przypadku wystarczy, że podasz nam wybrany typ szybkozłącza oraz model i markę swojej maszyny (np. M0S-AIRMAN AX10u). MARKA MODEL MODUŁ SERIA KLASA KOD ZŁĄCZA CENA NETTO ZŁĄCZA KOD ZŁĄCZA CENA NETTO ZŁĄCZA ŁYŻKI ZĘBÓW MECHANICZNEGO* MECHANICZNEGO HYDRAULICZNEGO* HYDRAULICZNEGO KAISER S D H4S KAISER S10 S D KOBELCO SK10SR D KOBELCO SK16 SK D KOBELCO SK17SR D KOBELCO SK25SR D KOBELCO SK28SR D KOBELCO SK30SR-6 SK35SR D KOBELCO SK45SRX-6 SK55SRX D KOBELCO SK75SR-3E SK85MSR-3E 3 32 D KOBELCO (1) SK140SRLC-3 SK140SRLC D20 H5S KOBELCO (1) SK230SRLC D KOBELCO (1) SK210LC/NLC-10 SK260SRNLC D (1) UWAGA, oryginalne przyłącza tych maszyn do szybkozłączy nie odpowiadają wymaganiom instalacyjnym naszych szybkozłączy. By to zmienić oprócz szybkozłącza ACB będziesz potrzebował zamontować blok hydrauliczny oraz cewkę odpowiednią dla tej maszyny. W przypadku pytań nie wahaj się skontaktować z twoim Doradcą Technicznym. 24 CENNIK ACB

21 WYKAZ SZYBKOZŁĄCZY ISO DLA POSZCZEGÓLNYCH MASZYN WYBÓR I Aktualną listę znajdziesz na *Część szybkozłączy nie posiada jeszcze własnego Kodu artykułu (5xxxxxx). W takim przypadku wystarczy, że podasz nam wybrany typ szybkozłącza oraz model i markę swojej maszyny (np. M0S-AIRMAN AX10u). MARKA MODEL MODUŁ SERIA KLASA KOD ZŁĄCZA CENA NETTO ZŁĄCZA KOD ZŁĄCZA CENA NETTO ZŁĄCZA ŁYŻKI ZĘBÓW MECHANICZNEGO* MECHANICZNEGO HYDRAULICZNEGO* HYDRAULICZNEGO KOMATSU PC03-1 PC D KOMATSU PC14R-3 PC16R-3 PC18MR D KOMATSU PC22MR D KOMATSU PC26MR D KOMATSU PC30MR-3 PC35MR D KOMATSU PC45MR D KOMATSU PC55MR D KOMATSU PC75R-2 PW D KOMATSU PC78MR D KOMATSU PC80MR D KOMATSU WB93R-5 WB93S-5 WB97R-5 WB97S D KOMATSU PC88MR-6 PC88MR-8 PC88MR-10 PW98MR D H4S KOMATSU PC118MR-8 PW118MR D H4S KOMATSU PC138US-10 PC138US-11 PW148-8 PW D KOMATSU PC170LC-10 PC170LC-10-LGP PC190LC D KOMATSU PC210/LC-10 PC210LC/NLC D KOMATSU PC210LCI-10 PC210LC-11 HB D KOMATSU PC290LC/NLC-10 PC290LC/NLC D40 H7S KOMATSU PC360LC-10 PC360LC D55 H7S CENNIK ACB

22 WYBÓR I WYKAZ SZYBKOZŁĄCZY ISO DLA POSZCZEGÓLNYCH MASZYN Aktualną listę znajdziesz na *Część szybkozłączy nie posiada jeszcze własnego Kodu artykułu (5xxxxxx). W takim przypadku wystarczy, że podasz nam wybrany typ szybkozłącza oraz model i markę swojej maszyny (np. M0S-AIRMAN AX10u). MARKA MODEL MODUŁ SERIA KLASA KOD ZŁĄCZA CENA NETTO ZŁĄCZA KOD ZŁĄCZA CENA NETTO ZŁĄCZA ŁYŻKI ZĘBÓW MECHANICZNEGO* MECHANICZNEGO HYDRAULICZNEGO* HYDRAULICZNEGO KUBOTA K008-3 U D KUBOTA KX016-4 KX019-4 U15-3N U17-3a 0 02 D KUBOTA R D KUBOTA KX61-3 U20-3 U D KUBOTA KX030-4 KX D KUBOTA KX027-4 U D KUBOTA KX101-3a3 U35-3a D KUBOTA KX042-4 KX121-3a 2 22 D KUBOTA KX057-4 U D KUBOTA U D KUBOTA KX080-3 KX D LIEBHERR A910 Compact A912 Compact 4 42 D H4S LIEBHERR A918Li/Compact R918Li R920 Compact 6 61 D LIEBHERR A920 Litronic 6 61 D LIEBHERR A924 Litronic A928 Litronic 6 62 D LIEBHERR A/R922 LH35M R920 R924 Compact R926 Compact 6 62 D LIEBHERR R926 Łożyska zamknięte 6 62 D LIEBHERR 934 Litronic 7 71 D40 H7S LIEBHERR R924 Litronic 7 71 D40 H7S CENNIK ACB

23 WYKAZ SZYBKOZŁĄCZY ISO DLA POSZCZEGÓLNYCH MASZYN WYBÓR I Aktualną listę znajdziesz na *Część szybkozłączy nie posiada jeszcze własnego Kodu artykułu (5xxxxxx). W takim przypadku wystarczy, że podasz nam wybrany typ szybkozłącza oraz model i markę swojej maszyny (np. M0S-AIRMAN AX10u). MARKA MODEL MODUŁ SERIA KLASA KOD ZŁĄCZA CENA NETTO ZŁĄCZA KOD ZŁĄCZA CENA NETTO ZŁĄCZA ŁYŻKI ZĘBÓW MECHANICZNEGO* MECHANICZNEGO HYDRAULICZNEGO* HYDRAULICZNEGO MECALAC 8MCR 3 MECALAC D H3S MENZIMUCK A D MENZIMUCK A51 A D15 M3S H3S MENZIMUCK M D20 M4S H4S MESSERSI M-13K M-16BV M-16U M-18BE 0 02 D MESSERSI M22U 1 12 D5 M1S MESSERSI M25 M-28U M-28K M-35K M-38U 1 12 D NEW HOLLAND E16B E18B 0 02 D NEW HOLLAND E26BSR 1 12 D NEW HOLLAND E27-2SR E29BSR 1 13 D NEW HOLLAND E35SR/BSR E39BSR 1 13 D NEW HOLLAND E45B/SR E50B/SR E55B/SR 2 22 D NEW HOLLAND B100C B110C B115C 3 32 D NEW HOLLAND E135B 5 53 D15 H5S CENNIK ACB

24 WYBÓR I WYKAZ SZYBKOZŁĄCZY ISO DLA POSZCZEGÓLNYCH MASZYN Aktualną listę znajdziesz na *Część szybkozłączy nie posiada jeszcze własnego Kodu artykułu (5xxxxxx). W takim przypadku wystarczy, że podasz nam wybrany typ szybkozłącza oraz model i markę swojej maszyny (np. M0S-AIRMAN AX10u). MARKA MODEL MODUŁ SERIA KLASA KOD ZŁĄCZA CENA NETTO ZŁĄCZA KOD ZŁĄCZA CENA NETTO ZŁĄCZA ŁYŻKI ZĘBÓW MECHANICZNEGO* MECHANICZNEGO HYDRAULICZNEGO* HYDRAULICZNEGO SANY SY D SANY SY D SANY SY D H3S SANY SY215C 6 62 D TAKEUCHI TB108 TB210R 0 01 D TAKEUCHI TB016 TB215R TB D TAKEUCHI TB016 TB215R TB216 Otwarcie D TAKEUCHI TB D TAKEUCHI TB228 TB23R TB D TAKEUCHI TB138FR TB235 (SH) TB D TAKEUCHI TB153FR TB D TAKEUCHI TB D TAKEUCHI TB175 TB280FR TB290 monoblock TB295W 3 32 D CENNIK ACB

25 WYKAZ SZYBKOZŁĄCZY ISO DLA POSZCZEGÓLNYCH MASZYN WYBÓR I Aktualną listę znajdziesz na *Część szybkozłączy nie posiada jeszcze własnego Kodu artykułu (5xxxxxx). W takim przypadku wystarczy, że podasz nam wybrany typ szybkozłącza oraz model i markę swojej maszyny (np. M0S-AIRMAN AX10u). MARKA MODEL MODUŁ SERIA KLASA KOD ZŁĄCZA CENA NETTO ZŁĄCZA KOD ZŁĄCZA CENA NETTO ZŁĄCZA ŁYŻKI ZĘBÓW MECHANICZNEGO* MECHANICZNEGO HYDRAULICZNEGO* HYDRAULICZNEGO TEREX TC10Z 0 01 D5 M0S 851 TEREX TC15 TC16 TC19 TC D TEREX TC25 TC D5 M1S TEREX TC35 TC D TEREX TC48 TC D TEREX TC D TEREX FERMEC 860 TLB890 (tracto) 3 32 D H3S TEREX TC D H3S TEREX TW70 TW85 TW D TEREX TW110 TC D H4S VENIERI VF1.33B 1 12 D5 M1S VENIERI VF10.23B/C VF10.33B 3 31 D15 M3S H3S VENIERI VF6.23B VF8.23D/E 3 31 D H3S VENIERI VF D15 M3S H3S CENNIK ACB

26 WYBÓR I WYKAZ SZYBKOZŁĄCZY ISO DLA POSZCZEGÓLNYCH MASZYN Aktualną listę znajdziesz na *Część szybkozłączy nie posiada jeszcze własnego Kodu artykułu (5xxxxxx). W takim przypadku wystarczy, że podasz nam wybrany typ szybkozłącza oraz model i markę swojej maszyny (np. M0S-AIRMAN AX10u). MARKA MODEL MODUŁ SERIA KLASA KOD ZŁĄCZA CENA NETTO ZŁĄCZA KOD ZŁĄCZA CENA NETTO ZŁĄCZA ŁYŻKI ZĘBÓW MECHANICZNEGO* MECHANICZNEGO HYDRAULICZNEGO* HYDRAULICZNEGO VOLVO EC15B EC15D EC18D 0 02 D VOLVO EC20C EC20D 0 02 D VOLVO EC27C ECR25D 1 12 D VOLVO EC35D ECR40D 1 13 D VOLVO EC55C ECR50D ECR58D EW60E 2 22 D VOLVO ECR88D 3 32 D VOLVO EC140E ECR145E EW140D EWR150E 5 53 D20 H5S VOLVO EW180E 6 61 D VOLVO EC220E 6 62 D VOLVO ECR235E 6 62 D VOLVO EC240/B/C EC250E 6 62 D VOLVO EC300E 7 71 D40 H7S VOLVO EC380E 7 72 D55 H7S WACKER-NEUSON D WACKER-NEUSON 1404 ET16 ET18 ET20 EZ D WACKER-NEUSON 2503 ET D WACKER-NEUSON EZ D WACKER-NEUSON EZ D WACKER-NEUSON ET/EW D WACKER-NEUSON EZ D WACKER-NEUSON 75Z EZ D WACKER-NEUSON ET D H4S WACKER-NEUSON EW D H4S CENNIK ACB

27 WYKAZ SZYBKOZŁĄCZY ISO DLA POSZCZEGÓLNYCH MASZYN WYBÓR I Aktualną listę znajdziesz na *Część szybkozłączy nie posiada jeszcze własnego Kodu artykułu (5xxxxxx). W takim przypadku wystarczy, że podasz nam wybrany typ szybkozłącza oraz model i markę swojej maszyny (np. M0S-AIRMAN AX10u). MARKA MODEL MODUŁ SERIA KLASA KOD ZŁĄCZA CENA NETTO ZŁĄCZA KOD ZŁĄCZA CENA NETTO ZŁĄCZA ŁYŻKI ZĘBÓW MECHANICZNEGO* MECHANICZNEGO HYDRAULICZNEGO* HYDRAULICZNEGO YANMAR SV D YANMAR SV08 B D YANMAR Vio10-2A Vio D YANMAR SV16 SV D YANMAR Vio17U 0 02 D YANMAR SV22 Vio D YANMAR SV26 Vio25-4 Vio33U Vio38U 1 13 D YANMAR Vio50-6 Vio D YANMAR B7-5B Vio70 Vio D YANMAR SV100-2 Vio80 Vio D YUCHAI YC25-8 YC25-SR 1 12 D5 M1S YUCHAI YC35-8 YC35-SR 1 13 D5 M1S YUCHAI YC D8 M3S H3S YUCHAI YC D10 M3S H3S CENNIK ACB

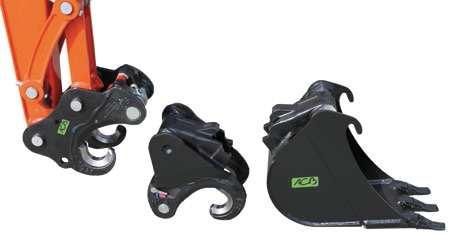

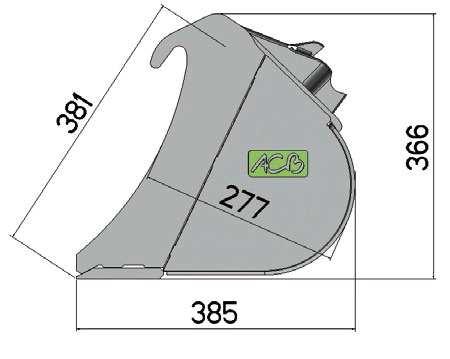

28 WYBÓR I PRACA PRZEDSIĘBIERNA Łyżka przedsiębierna Łyżka przedsiębierna posiada specjalne mocowanie, dzięki któremu zęby skierowane są od maszyny. Pozwala to na precyzyjną pracę przy wykopach ograniczonych pionowymi ścianami lub do wybierania ziemi spod istniejących instalacji ziemnych. Wszystkie nasze łyżki mogą zostać fabrycznie wyposażone w taki rodzaj mocowania. W przypadku pytań nie wahaj się skontaktować z twoim Doradcą Technicznym. Cena łyżki przedsiębiernej to: cena łyżki standardowej x 1,1 (lub + 10%) Mechaniczne złącze odwracające Mechaniczne złącze odwracające pozwala pracować w trybie przedsiębiernym ze wszystkimi szybkozłączami i łyżkami dla danego modułu. Tak jak i nasze szybkozłącza ISO, mechaniczne złącze odwracające wyposażone jest w podwójne zabezpieczenie złożone z mechanicznego ogranicznika oraz z krzywki wyposażonej w system Form-Lock. MODUŁ KOD ARTYKUŁU CENA NETTO MECHANICZNE ZŁĄCZE ODWRACAJĄCE M0S MECHANICZNE ZŁĄCZE ODWRACAJĄCE M1S MECHANICZNE ZŁĄCZE ODWRACAJĄCE M2S MECHANICZNE ZŁĄCZE ODWRACAJĄCE M3S MECHANICZNE ZŁĄCZE ODWRACAJĄCE M4S MECHANICZNE ZŁĄCZE ODWRACAJĄCE M5S MECHANICZNE ZŁĄCZE ODWRACAJĄCE M6S CENNIK ACB

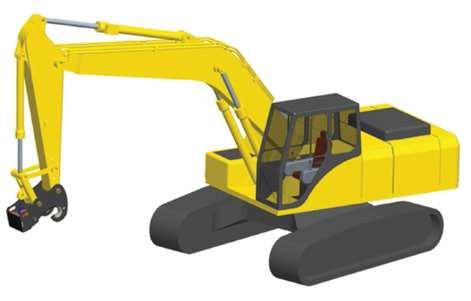

29 HYDRAULICZNY ZESTAW STERUJĄCY WYBÓR I Kompletny zestaw sterowania dla szybkozłączy hydraulicznych Dostępne są dwa zestawy sterowania dla szybkozłączy hydraulicznych w zależności czy chcesz wyposażyć w nie minikoparkę czy koparkę. Kody artykułu zestawów MASZYNA SZYBKOZŁĄCZE KOD ARTYKUŁU CENA NETTO DLA MINIKOPAREK H2S, H3S, H4S DLA KOPAREK H5S, H6S, H7S Elementy zestawu (*) Konsola sterująca Zgodna z normą EN 474 Mocowanie do szyby (w zestawie) Zasilanie V DC (przyłącze w zestawie) Wyjście 12 V DC (na M12 z wtyczką Hirshmann w zestawie) Blok Pmax = 400 barów hydrauliczny Demontowalna, ocynkowana obudowa z podstawą do przyspawania ramienia 4 wejścia 1/4 pozwalające na dowolną konfigurację podłączeń Zawór hydrauliczny podwójnego działania Ocynkowana obudowa Pmax = 400 barów 2 otwory montażowe 9 mm Wejścia 1/4 Wyposażony w 2 zawory bezpieczeństwa 2 wersje: dla minikoparek i koparek (**) Cewka 12 V DC (standard) (*) Jeżeli chcesz kupić, któryś element oddzielnie skontaktuj się z twoim Doradcą Technicznym. (**) ** Zawór hydrauliczny podwójnego działania dla minikoparek (szybkozłącza H2S-H3S-H4S): Ciśnienie dla odblokowania jest identyczne z ciśnieniem maksymalnym maszyny Ciśnienie dla zablokowania ustawione fabrycznie na 45 barów Zawór hydrauliczny podwójnego działania dla koparek (szybkozłącza H5S-H6S-H7S): Ciśnienie dla odblokowania ustawione fabrycznie na 280 barów Ciśnienie dla odblokowania ustawione fabrycznie na 45 barów CENNIK ACB

30 WYBÓR I DLA ŁYŻEK NAZWA PRZYKŁAD MODUŁ KOD ARTYKUŁU CENA NETTO Stalowa plakietka z personalizowanym logo Oznacz swoją łyżkę oraz akcesoria personalizowanym logo dla szybkiego określenia przynależności osprzętu do twojej firmy lub wykorzystaj to rozwiązanie jako nośnik reklamy. Wg twojego modelu 11 Stalowa plakietka z numerem Teraz masz możliwość oznaczyć swój osprzęt dodatkowym numerem, który pomoże Ci jeszcze lepiej zarządzać łyżkami i akcesoriami wg Twojego własnego systemu. Wg twojego 11 modelu Naklejki samoprzylepne Pomoc wizualna w postaci naszych naklejek samoprzylepnych pozwoli Ci w łatwy sposób dobrać klucz do odpowiedniego szybkozłącza. Szybkozłącze Morin Szybkozłącze Morin ze sworzniem Szybkozłącze ISO M0S Szybkozłącze ISO M1S Szybkozłącze ISO M2S CENNIK ACB

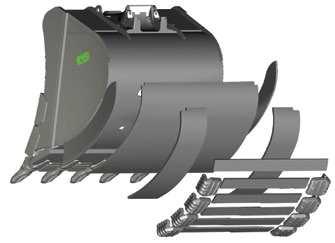

31 DLA ŁYŻEK WYBÓR I NAZWA PRZYKŁAD MODUŁ KOD ARTYKUŁU CENA NETTO Zaczepy Elementy do przyspawania do łyżek koparkowych w celu ich łatwiejszego przenoszenia i i i Wzmocnienia łyżki W zależności od aplikacji możemy doposażyć twoją łyżkę we wzmocnienia takie jak: Osłony dna, Noże boczne, wzmocnienia boczne Itp, Lemiesze jednostronnie i dwustronnie fazowane, Osłony międzyzębowe ruchome lub spawane, Dodatkowy lemiesz i wiele innych. Po więcej informacji skontaktuj się z twoim Doradcą Technicznym. CENNIK ACB

32 WYBÓR I 36 CENNIK ACB
