1 Wallbox Instrukcja montażu Enelion Sp. z o.o info@enelion.com 17 września 2018

2 Prawa autorskie Enelion Sp. z o.o Instrukcja może ulec zmianie wraz z rozwojem produktu. Nie gwarantuje się poprawności dostarczonych informacji. Wszelkie prawa zastrzeżone. Wersja dokumentu: V 1.4 Liczba stron: 22 Data wydania: 17 września 2018

3 Spis treści 1 Ważne informacje Postanowienia ogólne Wskazówki dotyczace bezpieczeństwa Kryteria wyboru lokalizacji Przed instalacja Informacje wstępne Przygotowanie instalacji elektrycznej 8 4 Montaż urzadzenia na ścianie 10 5 Montaż i demontaż panelu przedniego 13 6 Łaczenie urzadzeń w jedna sieć lokalna Przygotowanie przewodów Rozszerzenie funkcjonalności ładowarki o moduł komunikacji Montaż modułu komunikacyjnego w ładowarce Podłaczanie przewodu Ethernet Dane techniczne 20

4 Gratulujemy zakupu ładowarki Enelion Wallbox i dziękujemy za okazane zaufanie. Przed instalacja upewnij się, że w opakowaniu znajduja się akcesoria zgodnie z poniższa lista: ładowarka Enelion Wallbox, skrócona instrukcja obsługi, karta RFID, klucz imbusowy 3 mm, zaślepka otworu dławnicy do zasilania, szablon do montażu naściennego. Aktualna wersja instrukcji obsługi oraz montażu jest dostępna pod adresem Przed podjęciem jakichkolwiek czynności zwiazanych z instalacja badź uruchomieniem ładowarki należy zapoznać się z treścia tej instrukcji.

5 Ważne informacje Maj Ważne informacje 1.1 Postanowienia ogólne Ładowarka firmy Enelion (zwana dalej urzadzeniem, ładowarka lub terminalem ładujacym) jest stacja ładujac a przeznaczona do ładowania pojazdów elektrycznych w rozumieniu zgodnie z treścia Ustawy o elektromobilności i paliwach alternatywnych z dnia 11 stycznia 2018 roku w podpunktach 5,12, 13 oraz 27 art. 2 ww. ustawy. Przed instalacja i eksploatacja urzadzenia należy zapoznać się z poniższa instrukcja. Instalacja i serwis urzadzenia musza być przeprowadzane przez osoby wykwalifikowane i uprawnione, a naprawy może przeprowadzać jedynie producent badź upoważnione przez producenta podmioty. Zabrania się ingerencji w elementy mechaniczne, elektryczne i elektroniczne oraz w oprogramowanie urzadzenia pod rygorem utraty gwarancji. Wyjatkiem sa czynności opisane w poniższej instrukcji oraz takie, które zostały uzgodnione pisemnie z producentem. Producent nie ponosi odpowiedzialności za uszkodzenia mienia wynikajace z wyżej wymienionej ingerencji w produkt. Instalacja elektryczna, z której korzystać będzie urzadzenie w trakcie eksploatacji musi spełniać warunki opisane w instrukcji montażu. Producent nie ponosi odpowiedzialności za nieprawidłowe wykonanie i/lub zabezpieczenie instalacji elektrycznej, do której jest podłaczone urzadzenie. Producent nie ponosi odpowiedzialności za nieprawidłowe funkcjonowanie instalacji elektrycznej, do której jest podłaczone urzadzenie. Instalacja elektryczna, z której korzystać będzie urzadzenie w trakcie eksploatacji musi być zgodna z normami prawnymi obowiazuj acymi w miejscu instalacji i eksploatacji urzadzenia. Producent nie ponosi odpowiedzialności za szkody spowodowane przez instalację elektryczna niespełniajac a norm prawnych. Urzadzenie nie posiada wbudowanego włacznika. Urzadzenie uruchamia się w raz z pojawieniem się napięcia zasilajacego. Odcięcie zasilania musi być zapewnione poprzez odpowiednie aparaty instalacji elektrycznej opisane w instrukcji montażu. Poza sytuacjami awaryjnymi urzadzenie nie może być wyłaczane w trakcie procesu ładowania. Zabrania się właczania zasilania urzadzenia, gdy obudowa urzadzenia pozostaje otwarta. Zabrania się użytkowania ładowarki uszkodzonej mechanicznie, badź sygnalizujacej bład krytyczny. Zabrania się umieszczania w gnieździe ładowarki obiektów do tego nieprzeznaczonych. Jedynym obiektem przeznaczonym do umieszczania w gnieździe ładowarki jest sprawny kabel zasilajacy o odpowiednim dla mocy urzadzenia i typu pojazdu elektrycznego przekroju, zakończony sprawna wtyczka typu 2 wg EC Producent nie ponosi odpowiedzialności za utratę zdrowia lub życia wynikajac a z niestosowania się do wyżej wymienionych zaleceń. Tabliczka znamionowa obecna na urzadzeniu jest jego integralna częścia i nie może być usunięta lub uszkodzona pod rygorem utraty gwarancji producenta. 1.2 Wskazówki dotyczace bezpieczeństwa Nie należy prowadzić montażu zewnętrznego podczas trwania opadów atmosferycznych badź silnego wiatru jeśli występuje ryzyko, że do urzadzenia może się dostać woda badź zanieczyszczenia. Wszystkie czynności opisane w tej instrukcji należy przeprowadzać po upewnieniu się, że w kablu zasilajacym nie ma napięcia. Wallbox instrukcja montażu Strona 4 z 22

6 Ważne informacje Maj Kryteria wyboru lokalizacji Enelion Wallbox może zostać zainstalowany zarówno zewnętrznie jak i wewnętrznie. Sugerowana wysokość, na której powinno znaleźć się gniazdo urzadzenia to 140 cm 160 cm. Należy pamiętać, że przepisy krajowe moga definiować określona wysokość montażu. Urzadzenie nie powinno znajdować się w miejscu wysokiego nasłonecznienia mogacego spowodować przegrzanie się urzadzenia. Nie należy instalować urzadzenia w pobliżu źródeł ciepła ani w małych, zamkniętych przestrzeniach (np. skrzynce). Zabroniona jest instalacja kabla zasilajacego spoza zakresu dławienia wynoszacego 9 mm 17 mm średnicy. Zabroniona jest instalacja urzadzenia w strefach zagrożonych wybuchem. Należy uwzględnić lokalne przepisy dotyczace instalacji elektrycznych, środków zapobiegania pożarom oraz zapobiegania nieszczęśliwym wypadkom, a także zapewnić drogi ewakuacyjne w miejscu montażu. Zabroniona jest instalacja urzadzenia w lokalizacji narażonej na spadajace przedmioty, które mogłyby uszkodzić ładowarkę. UWAGA Producent nie ponosi odpowiedzialności za uszkodzenia wynikajace z niestosowania się do wyżej wymienionych zaleceń. Wallbox instrukcja montażu Strona 5 z 22

7 Przed instalacja Maj Przed instalacja Przed montażem urzadzenia Enelion Wallbox przygotuj: 1. wiertarka udarowa, 2. kołek rozporowy (sugerowany 8 mm x 50 mm) i odpowiadajacy wkręt / odpowiedni wkręt do montażu w drewnie, 3. wiertło o rozmiarze dopasowanym do średnicy kołka rozporowego, 4. młotek, 5. śrubokręt odpowiedni do wykorzystywanej śruby, o długości klingi co najmniej 150 mm, 6. poziomica, 7. klucz płaski 30 mm, 8. klucz imbusowy 3 mm (dołaczony do zestawu), 9. ściagacz do izolacji, 10. nóż do izolacji przewodów elektrycznych, 11. zaciskarka do terminali. WSKAZÓWKA Prace montażowe powinny wykonywać co najmniej dwie osoby posiadajace kwalifikacje w zakresie montażu zgodnego z niniejsza instrukcja. 2.1 Informacje wstępne Enelion Wallbox waży 2750 g. Kołki rozporowe/wkręty nie sa dostarczone z urzadzeniem. Należy dobrać je odpowiednio do masy urzadzenia jak i otworów montażowych. Urzadzenie montuje się na płaskiej, pionowej powierzchni poprzez 4 otwory montażowe o średnicy 5,5 mm w tylnej części obudowy. Do urzadzenia dodawany jest szablon ułatwiajacy montaż i wyznaczenie punktów montażowych. Wallbox instrukcja montażu Strona 6 z 22

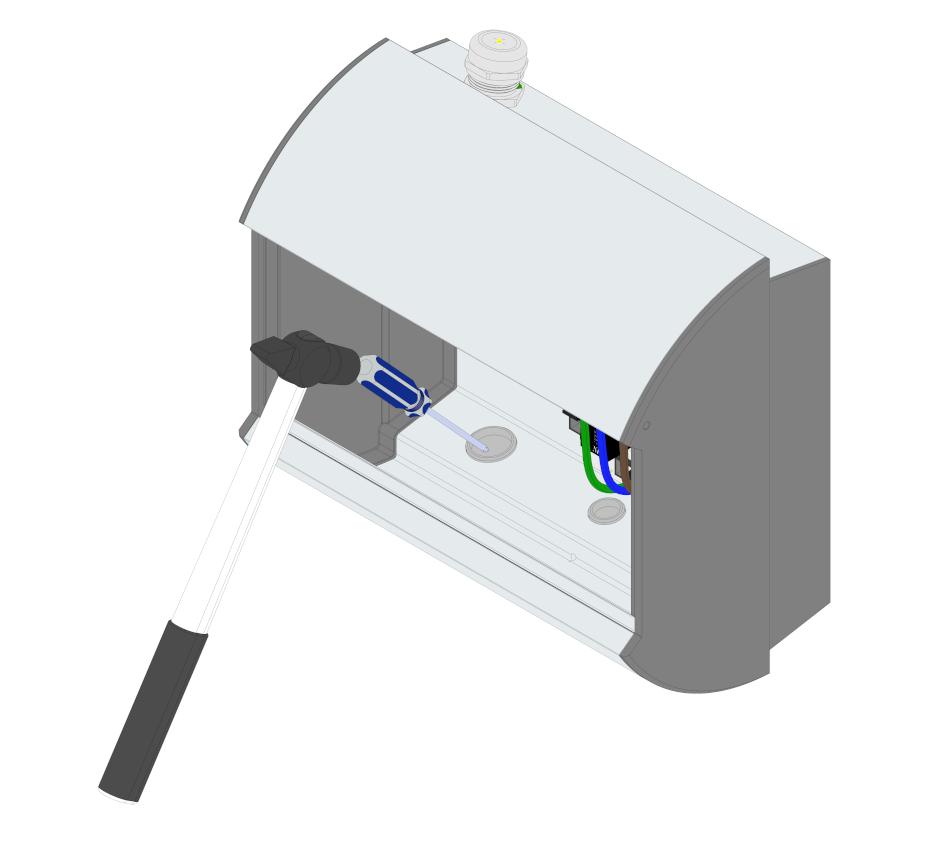

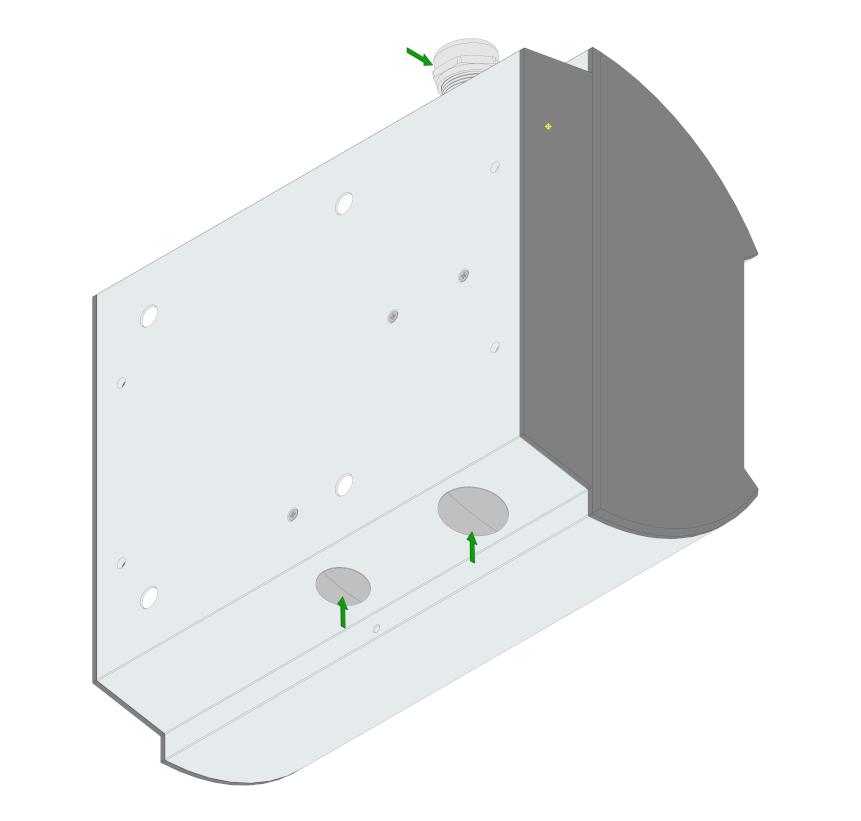

8 Przed instalacja Maj 2018 Urzadzenie oryginalnie posiada w górnej części obudowy dławnicę, przez która należy wprowadzić do urzadzenia kabel zasilajacy. Możliwe jest samodzielne przełożenie dławnicy do dolnej części urza- dzenia. W tym celu należy usunać zaślepkę znajdujac a się w dolnej części urzadzenia zgodnie z zaleceniami podanymi poniżej. Następnie dławnicę z górnej części urzadzenia należy przełożyć do otworu w dolnej części urzadzenia i zakręcić tak, aby zapewnić szczelność. Nakrętka dławnicy wymaga klucza płaskiego, badź nasadki, 32 mm, a dławnica klucza płaskiego 30 mm. Po przełożeniu dławnicy pozostały w górnej części urzadzenia otwór należy zaślepić dołaczon a do produktu zaślepka. UWAGA Przełożenie dławnicy przez użytkownika wiaże się z utrata gwarancji producenta na szczelność urzadze- nia, zgodnie ze standardem IP 54. Poprawne wykonanie operacji zapewnia odpowiednia szczelność, jednak producent nie ponosi odpowiedzialności za potencjalne uszkodzenia wynikajace z przełożenia dławnicy z górnej do dolnej części urzadzenia. Urzadzenie oryginalnie nie posiada dławnicy na przewód do komunikacji przewodowej. Możliwy jest samodzielny montaż dławnicy w dolnej części urzadzenia. W tym celu należy zgodnie z poniższymi zaleceniami usunać zaślepkę, znajdujac a się w dolnej części urzadzenia i zamontować odpowiednia dławnicę dla otworu o średnicy 19 mm. Informacje o dostępnych akcesoriach możesz uzyskać w najbliższym punkcie dealerskim. Usuwanie zaślepki na dławnicę Urzadzenie należy umieścić na stabilnym podłożu. Następnie ostrożnie wybić młotkiem i śrubokrętem płaskim zaślepkę otworu na dławnicę. Wallbox instrukcja montażu Strona 7 z 22

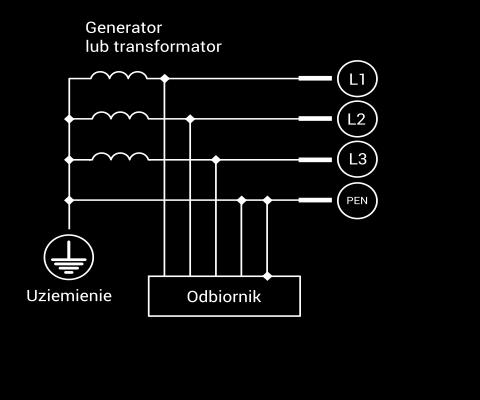

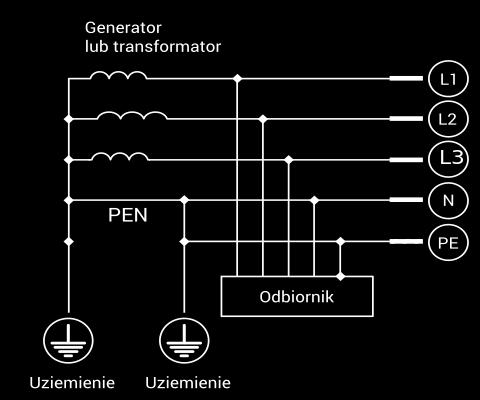

9 Przygotowanie instalacji elektrycznej Maj Przygotowanie instalacji elektrycznej Przyłacze zasilajace punkt ładowania musi być wyposażone w odpowiedni wyłacznik nadpradowy 1 dobrany na podstawie dostępnej mocy z przyłacza, konfiguracji ładowarki oraz przewodu zasilajacego. Wyłacznik nadpra- dowy pełni również funkcję głównego wyłacznika stacji ładowania. Przekrój przewodu musi zostać dobrany na podstawie pradu skonfigurowanego w ładowarce oraz jego długości 2. UWAGA Dobór aparatów zabezpieczajacych, projekt instalacji oraz instalacja musi zostać wykonana przez uprawnionego elektryka. Punkt ładujacy przystosowany jest do zasilania w układach TN S, TN C, TN C S. Zalecane jest podłaczenie w układzie TN S. TN S TN C TN C S Enelion Wallbox wyposażony jest w urzadzenie pełniace funkcję RCD Typ A 30 ma, możliwe jest umieszczenie dodatkowego zabezpieczenia RCD Typ A 30 ma w rozdzielnicy na przyłaczu w celu ochrony na odcinku rozdzielnica ładowarka. Tor zasilania ładowarki powinien rozdzielać się od pozostałych odbiorów zaraz za licznikiem energii. Punkt ładowania zawiera wbudowany układ pomiaru energii, urzadzenie może zostać dodatkowo wyposażone w licznik energii MID 3. Ze względu na konstrukcję urzadzenia odczyt wyświetlacza licznika MID możliwy jest tylko po otwarciu obudowy. WSKAZÓWKA Jeśli dodatkowy licznik MID ma być podstawa do prowadzenia rozliczeń za ładowanie, zalecamy zamontowanie go we własnym zakresie w rozdzielnicy zawierajacej zabezpieczenia punktu ładowania. Podczas instalacji przewody należy przykręcić do listwy zaciskowej. Zalecane jest zastosowanie przewodów typu linka ze względu na większa elastyczność takiego przewodu oraz ograniczona przestrzeń wewnatrz urzadzenia. Należy pamiętać by na końcach przewodów zacisnać tulejki zaciskowe lub konektory widełkowe o rozmiarze pasujacym do zastosowanego przewodu. Zasilanie przewodami typu drut jest możliwe i dopuszczalne, ale wiaże się z cięższymi warunkami podłaczenia zwiazanymi ze sztywnościa przewodów. Nie wymaga to stosowania tulejek zaciskowych. Przewody na schematach zawartych w instrukcji oraz te w ładowarce oznaczone sa zgodnie z poniższa tabela: 1 Najczęściej stosuje się wyłaczniki nadpradowe o charakterystyce B. 2 Wynika to ze spadków napięć w długich przewodach. 3 Licznik na życzenie klienta, za dodatkowa opłata. Wallbox instrukcja montażu Strona 8 z 22

10 Przygotowanie instalacji elektrycznej Maj 2018 Przewody w instalacji N Kolor w kostce przyłaczeniowej Niebieski PE Żółto zielony L1 Brazowy L2 Czarny L3 Szary Wallbox instrukcja montażu Strona 9 z 22

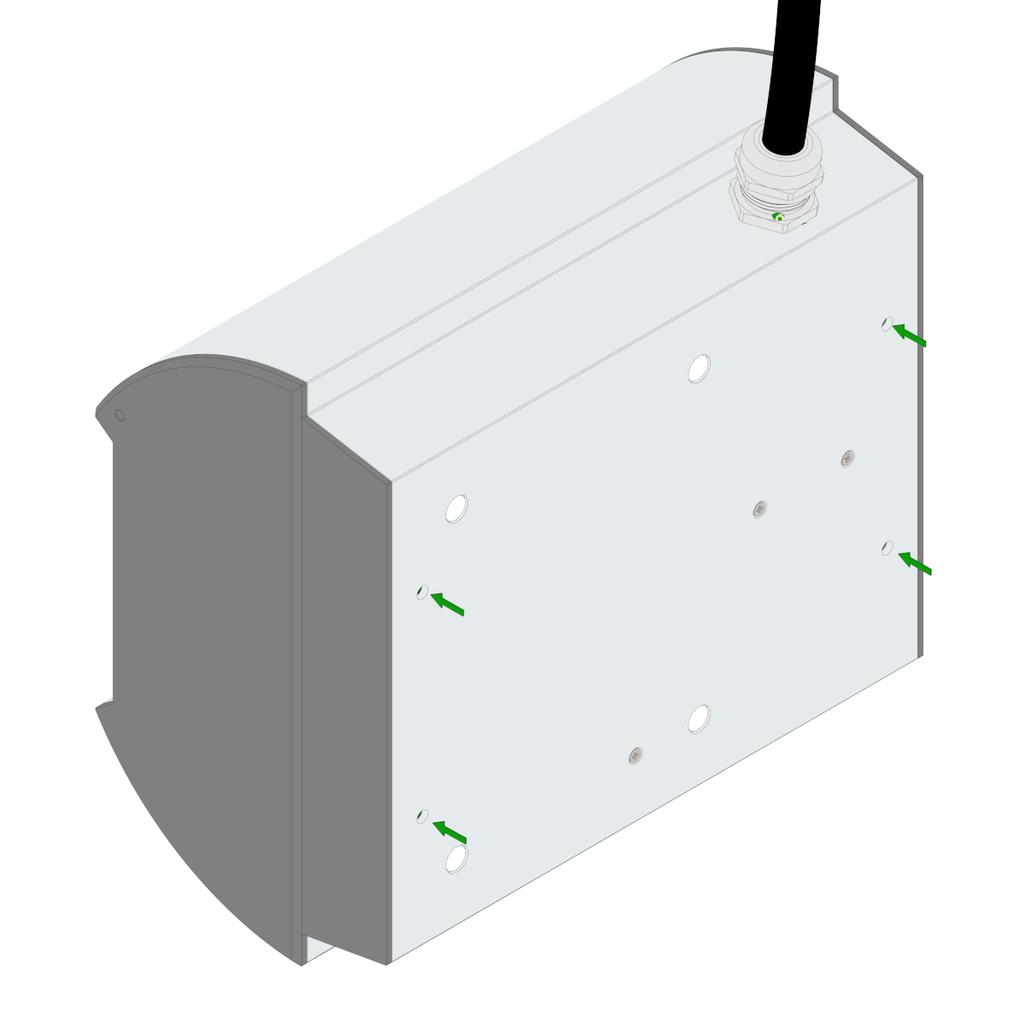

11 Montaż urzadzenia na ścianie Maj Montaż urzadzenia na ścianie 1. Ustal docelowa pozycję urzadzenia korzystajac z załaczonego szablonu i poziomicy oraz naznacz otwory montażowe. Na szablonie zaznaczone sa otwory montażowe, obrys tylnej ściany urzadzenia, oś dławnic (zarówno w wersji z dławnica w górnej, jak i dolnej części obudowy) oraz optymalne długości kabli. Otwory montażowe powinny znajdować się co najmniej 5 cm od krawędzi ściany. Oś kabla zasilajacego musi pokrywać się z osia dławnic zaznaczona na szablonie. Należy upewnić się, że kabel zasilajacy ma 180 mm 200 mm długości mierzac od zaznaczonej na szablonie krawędzi urzadzenia. Należy upewnić się że wyznaczone miejsce zapewnia dostęp do przestrzeni przed urzadzeniem na odległość co najmniej 50 cm. 2. Wykonaj otwory montażowe i zamontuj kołki rozporowe. Otwory montażowe powinny być wykonane zgodnie ze specyfikacja kołków rozporowych. Kołki powinny zostać umieszczone w oczyszczonych otworach. 3. Upewnij się że nie występuje napięcie w kablu zasilajacym i przygotuj go zgodnie z instrukcjami. Zdejmij izolację główna z przewodu zasilajacego na odcinku 70 cm. Zakończ indywidualne żyły przewodu terminalami widełkowymi (rozmiaru M4 lub M5) lub tulejkowymi. 4. Otwórz terminal ładujacy zgodnie z instrukcjami w rozdziale 5 Montaż i demontaż panelu przedniego. 5. Wypozycjonuj urzadzenie zgodnie z otworami montażowymi i przymocuj odpowiednimi wkrętami. Jeżeli nie będzie to możliwe na późniejszym etapie, przeprowadź przewód zasilajacy przez dławnicę przed przykręceniem do ściany. Nie należy na tym etapie zakręcać dławnicy. Korzystajac z odpowiedniego śrubokręta i śrub / wkrętów przymocuj urzadzenie zapewniajac jego stabilne umocowanie. Zwróć uwagę na rozmiar łba wkręta mocujacego i w razie potrzeby zastosuj podkładki. UWAGA Solidne umocowanie urzadzenia jest kluczowe dla jego poprawnego funkcjonowania w okresie eksploatacji. 6. Przeprowadź przewód zasilajacy przez dławnicę, wykonaj podłaczenie i zakręć dławnicę. Schemat podłaczenia przedstawiono na poniższym diagramie. Wallbox instrukcja montażu Strona 10 z 22

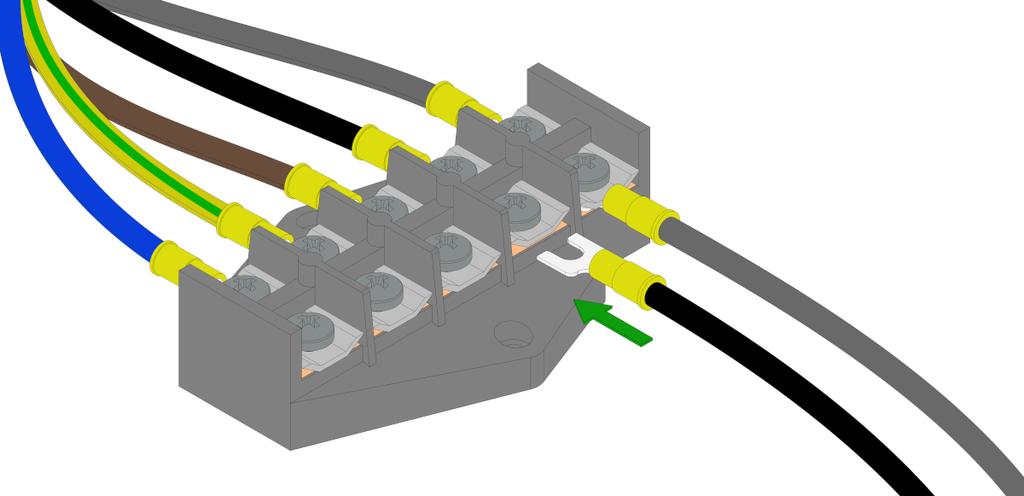

12 Montaż urzadzenia na ścianie Maj 2018 Przy stosowaniu terminali widełkowych należy odwrócić blaszkę dociskowa w płytce rozgałęźnej. Podła- czenie przy wykorzystaniu takich terminali oraz już odwrócona blaszkę dociskowa przedstawia poniższy schemat. Stosowanie przewodów typu linka z tulejkami zaciskowymi lub przewodów typu drut, nie wymaga obracania blaszki dociskowej w płytce rozgałęźnej i może być wykonane od razu dla urzadzenia wyjętego z opakowania. Kable należy przykręcić do płytki rozgałęźnej z momentem siły 1,5 N m, zapewniajac solidne połaczenie elektryczne. Po upewnieniu się, że kable sa zamontowane w poprawny sposób należy zakręcić dławnicę przy pomocy klucza płaskiego 30 mm zapewniajac szczelność. UWAGA Producent nie ponosi odpowiedzialności za uszkodzenia wynikajace z niestosowania się do przedstawionego schematu podłaczenia lub niezapewnienia odpowiedniego połaczenia elektrycznego. UWAGA Podłaczenie musi zostać wykonane przez osobę z odpowiednimi uprawnieniami. (a) Jeżeli urzadzenie ma być podłaczone w sieć terminali ładujacych, przeprowadź odpowiedni przewód przez dławnicę na przewód do komunikacji przewodowej i podłacz do urzadzenia zgodnie z opisem z rozdziału 6 Łaczenie urzadzeń w jedna sieć lokalna. Wallbox instrukcja montażu Strona 11 z 22

13 Montaż urzadzenia na ścianie Maj 2018 (b) Jeżeli urzadzenie ma być podłaczone z internetem poprzez komunikację przewodowa, przeprowadź przewód Ethernet przez dławnicę na przewód do komunikacji przewodowej, zakończ przewód złaczem RJ 45 oraz podłacz do urzadzenia zgodnie z opisem z rozdziału 7 Rozszerzenie funkcjonalności ładowarki o moduł komunikacji. 7. Zamknij terminal ładujacy zgodnie z instrukcjami w rozdziale 5 Montaż i demontaż panelu przedniego. INFO Po wykonaniu montażu można przejść do czynności zwiazanych z pierwszym uruchomieniem z instrukcji użytkownika, dostępnej na stronie Wallbox instrukcja montażu Strona 12 z 22

14 Montaż i demontaż panelu przedniego Maj Montaż i demontaż panelu przedniego 1. Urzadzenie dostarczane jest w stanie zamkniętym. W celu otwarcia urzadzenia konieczne jest skorzystanie z klucza imbusowego 3 mm dołaczo- nego do urzadzenia. Wprowadź klucz imbusowy w otwór mieszczacy się na prawym boku urzadze- nia. 2. Wykonujac ok. 11 obrotów w lewo odblokuj panel przedni. Jeżeli czujesz zdecydowany opór nie kontynuuj wykręcania śruby zabezpieczajacej. Wallbox instrukcja montażu Strona 13 z 22

15 Montaż i demontaż panelu przedniego Maj Przesuń panel przedni ku górze urzadzenia, chwytajac za obudowę gniazda (nie za pokrywę) opcjonalnie korzystajac z przyssawki do momentu ukazania się dolnej krawędzi panelu przedniego. 4. Następnie pociagnij dolna krawędź panelu, trzymajac za obudowę gniazda, do momentu wycia- gnięcia z obudowy. 5. Utrzymujac panel przedni w tej samej płaszczyźnie, wysuń go ku dołowi z górnego wręgu urza- dzenia. Wallbox instrukcja montażu Strona 14 z 22

16 Łaczenie urzadzeń w jedna sieć lokalna Maj Powoli kontynuuj wyciaganie panelu przedniego, uważajac na blokadę gniazda, która może z tyłu zahaczyć o obudowę. 7. Panel przedni może swobodnie spoczywać przy obudowie, wiszac w zasięgu przewodów przyła- czeniowych gniazda. INFO Montaż panelu odbywa się analogicznie, tylko w kolejności odwrotnej. UWAGA Przy montażu panelu przedniego należy zwrócić uwagę na taśmę sygnałowa, unikajac jej zgniecenia. 6 Łaczenie urzadzeń w jedna sieć lokalna Urzadzenia firmy Enelion moga zostać połaczone w sieć lokalna, niezależnie od tego czy pracuja w trybie online czy offline. Sieć ta jest oparta na topologii magistrali z połaczeniem wewnatrz każdej ładowarki. Komunikacja wymaga dwóch przewodów: Wallbox instrukcja montażu Strona 15 z 22

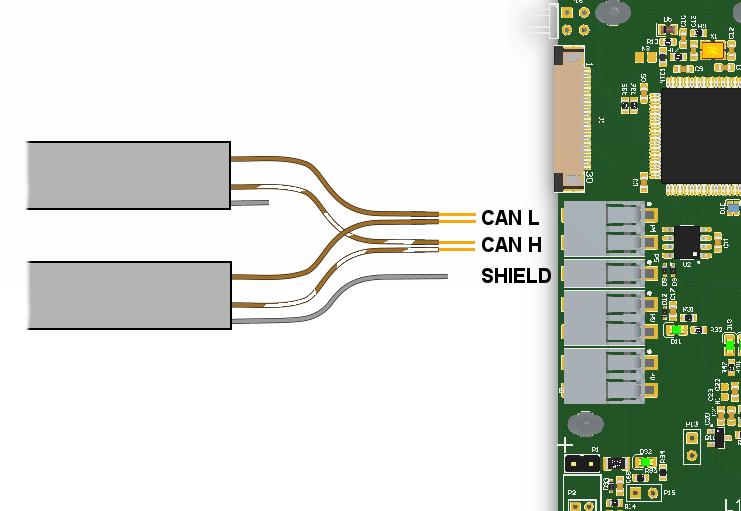

17 Łaczenie urzadzeń w jedna sieć lokalna Maj CAN H, 2. CAN L. 6.1 Przygotowanie przewodów WSKAZÓWKA Sugerujemy użyć przewodów kategorii CAT-5 albo CAT Wyznacz odpowiednia długość kabla, pozwalajac a na połaczenie ze soba dwóch paneli ładujacych. 2. Wybierz po dwa przewody w ramach tej samej pary kolorystycznej. Dla przykładu, do połaczenia CAN L może zostać użyty przewód brazowy, a dla linii CAN H brazowo-biały. Odizoluj każdy z przewodów na odcinku ok. 9 mm. 3. Skręć ze soba przewody tego samego koloru i włóż do gniazda po lewej stronie płyty głównej w ładowarce, zgodnie z oznaczeniami. 4. Każdy kabel jest ekranowany i każdy ekran musi zostać połaczony do płyty głównej, tylko z jednej strony kabla. Wallbox instrukcja montażu Strona 16 z 22

18 Rozszerzenie funkcjonalności ładowarki o moduł komunikacji Maj Rozszerzenie funkcjonalności ładowarki o moduł komunikacji Ładowarki firmy Enelion moga być rozszerzane o moduł komunikacyjny. Sprawia on, że ładowarka zyskuje funkcjonalność ładowarki online. Instalacja modułu komunikacyjnego w urzadzeniu Enelion Wallbox jest czynnościa, która użytkownik może przeprowadzić samodzielnie. 7.1 Montaż modułu komunikacyjnego w ładowarce 1. Upewnij się, że ładowarka jet wyłaczona. 2. Otwórz ładowarkę zgodnie z instrukcja otwierania z rozdziału 5 Montaż i demontaż panelu przedniego. 3. Zlokalizuj miejsce, w którym ma znaleźć się moduł komunikacyjny. Jest ono wyznaczone przez 3 białe plastikowe kołki w górnej części płyty głównej urzadzenia. 4. Ostrożnie umieść moduł komunikacyjny na swoim miejscu, upewniajac się, że gniazda Ethernet znalazły się przy lewej krawędzi płyty głównej. Wallbox instrukcja montażu Strona 17 z 22

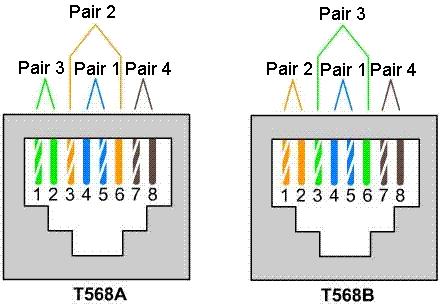

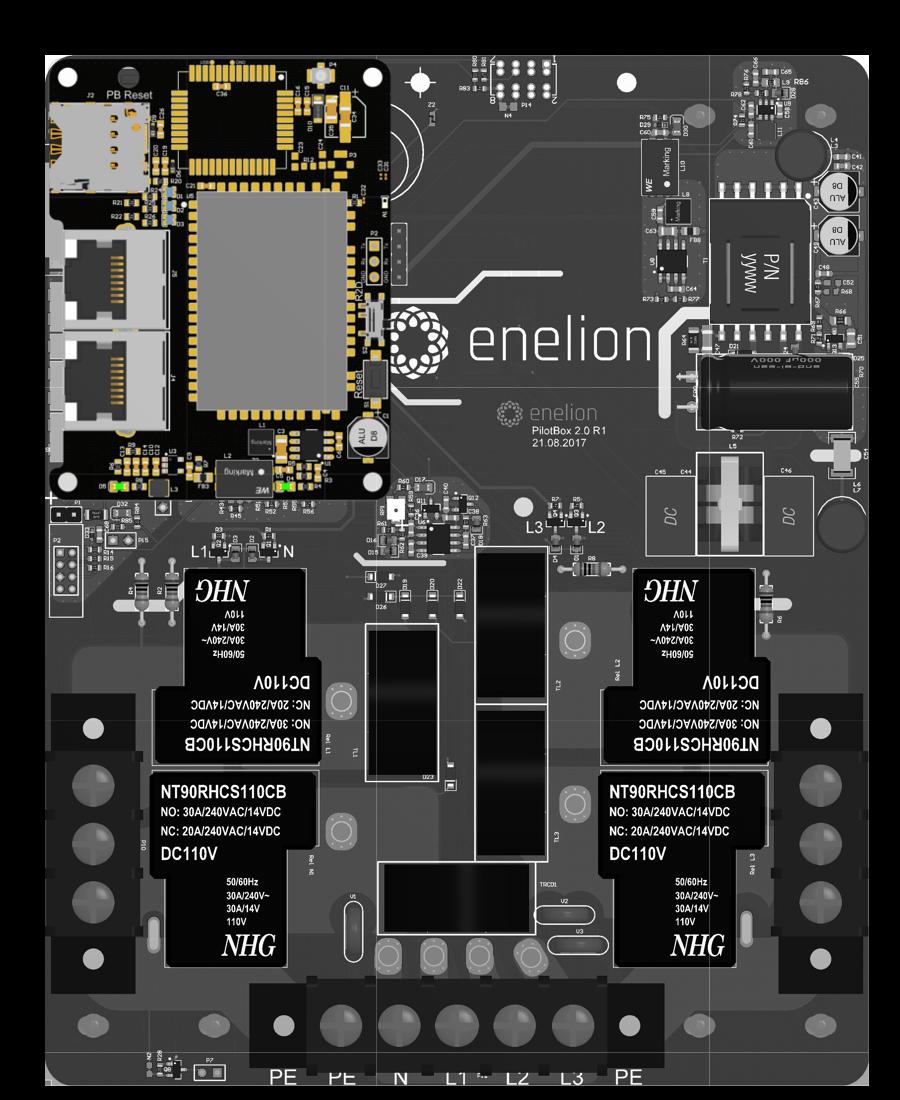

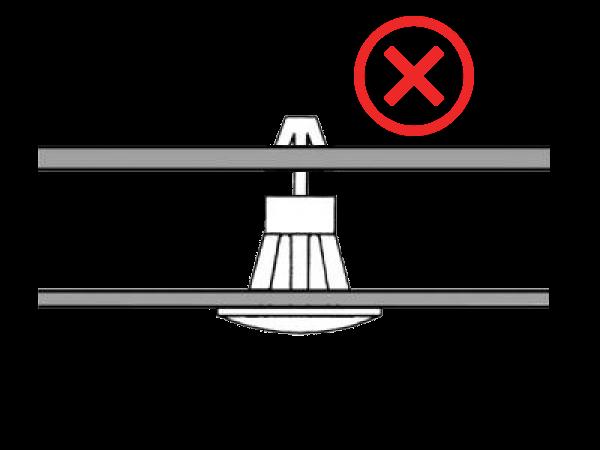

19 Rozszerzenie funkcjonalności ładowarki o moduł komunikacji Maj Dociśnij moduł komunikacyjny w każdym z narożników. Charakterystyczne kliknięcia potwierdza, że moduł został poprawnie zamontowany. 7.2 Podłaczanie przewodu Ethernet 1. Upewnij się, że przewód Ethernet został poprawnie przeprowadzony przez dławnicę oraz że został zakończony zaciskiem wg TIA-568A/B do 100BaseT w następujacy sposób: Wallbox instrukcja montażu Strona 18 z 22

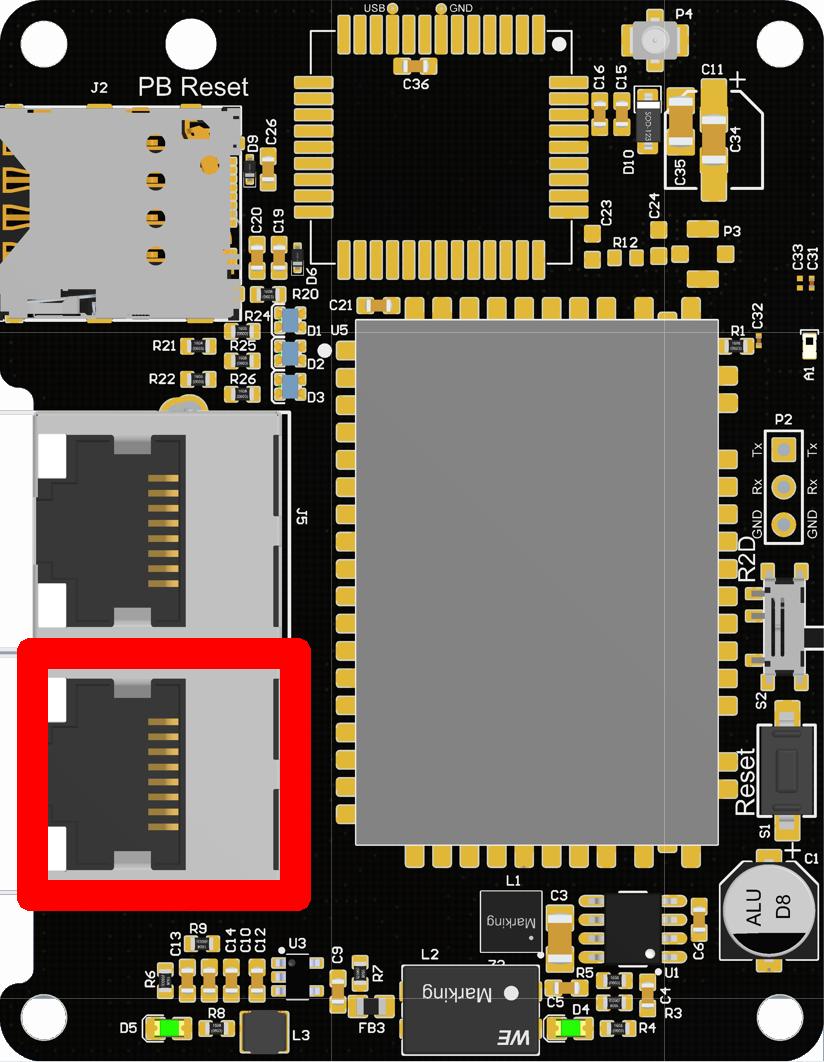

20 Rozszerzenie funkcjonalności ładowarki o moduł komunikacji Maj Podłacz przewód do gniazda WAN, a po kilku sekundach urzadzenie powinno się połaczyć z internetem. Wallbox instrukcja montażu Strona 19 z 22

21 Dane techniczne Maj Dane techniczne Dane elektryczne Prowadzenie przewodu zasilajacego Przekrój przewodu zasilajacego Natynkowe Sugerowany minimalny przekrój 5 x 2,5 mm 2 (16 A nominal current) 5 x 6,0 mm 2 (32 A nominal current) Napięcie zasilania (Europa) Częstotliwość napięcia Typ sieci 3 x230 V/400 V AC 50 Hz/60 Hz TN, TT (IT na specjalne życzenie) Kategoria przepięciowa III zgodnie z EN Znamionowy krótkotrwały prad zwarciowy Wartość skuteczna < 6 ka zgodnie z EN Zabezpieczenie nadpradowe Zabezpieczenie różnicowopradowe Klasa ochronności Wariant gniazda Nie znajduje się w wyposażeniu urzadzenia. Zabezpieczenie należy wykonać zgodnie z lokalnie obowiazuj a- cymi przepisami oraz zgodnie z wersja urzadzenia. Zintegrowane w urzadzeniu RCD A 30 ma AC Klasa I Typ 2, gniazdo standardowe 32 A/400 V AC zgodnie z EN Dane mechaniczne Wymiary (szer. x wys. x gł.) Waga Klasa szczelności Stopień wytrzymałości mechanicznej 271 mm x 249 mm x 144 mm 2,75 kg IP54 IK10 Interfejsy Przyłacze Ethernet 4 GSM 4 WiFi 4 RJ 45, 10/100Base-T(X) 2G (850/900/1800/1900 MHz) Karta micro SIM b/g/n, 2,4 GHz, maksymalna szybkość przesyłania danych 150 MBps, moc nadajnika 21 db db RFID Karty MIFARE zgodne z ISO W przypadku użycia modułu komunikacyjnego Wallbox instrukcja montażu Strona 20 z 22

22 Dane techniczne Maj 2018 Warunki otoczenia Temperatura robocza Zakres temperatur przechowywania Dopuszczalna wilgotność względna powietrza Wysokość nad poziomem morza od 20 C do 55 C od 40 C do 80 C od 5 % do 95 % maksymalnie 2000 m Wallbox instrukcja montażu Strona 21 z 22

23

24 2018 ENELION Pana Tadeusza 50, Gdańsk, Polska
