ZAKŁAD USŁUG TECHNICZNYCH ARCHITEKT WANDA GRODZKA ul. Bliska 1B/ Gdańsk Nowy Port

Transkrypt

1 ZAKŁAD USŁUG TECHNICZNYCH ARCHITEKT WANDA GRODZKA ul. Bliska 1B/ Gdańsk Nowy Port nazwa jednostki projektowania Zakład Usług Technicznych ul. Bliska 1B/ Gdańsk adres pracowni (do korespondencji) ul. Oliwska 21/23 IV ptr. pok Gdańsk tel tel. i fax. (058) wanda.grodzka@zut.gda.pl tel. (058) NIP pracownia@zut.gda.pl rodzaj opracowania nazwa i adres obiektu branża nr ewidencyjny działki inwestor, adres inwestora opracowanie funkcja projektant architektury główny projektant sprawdzający branża architektura projektant branża: konstrukcja, drogownictwo sprawdzający branża: konstrukcja, drogownictwo projektant branża: instalacje sanitarne sprawdzający branża: instalacje sanitarne projektant branża: instalacje elektryczne sprawdzający branża: instalacje elektryczne INFORMACJA BiOZ DO PROJEKTU ZAMIENNEGO BUDOWLANEGO I WYKONAWCZEGO REMONTU, ODBUDOWY I ROZBUDOWY O KONDYGNACJĘ PODZIEMNĄ (PIWNICA CZĘŚCI PARTEROWEJ) ZABYTKOWEGO DWORU W KŁÓBCE Z PRZEZNACZENIEM NA CELE MUZEALNE ARCHITEKTURA I KONSTRUKCJA, INSTALACJE SANITARNE I ELEKTRYCZNE DZIAŁKA NR 161/1, 161/9, 161/10; OBRĘB KŁÓBKA MUZEUM ZIEMI KUJAWSKIEJ I DOBRZYŃSKIEJ UL. SŁOWACKIEGO 1A, WŁOCŁAWEK imię, nazwisko, nr uprawnień data podpis mgr inż. arch. Wanda Grodzka nr upr.: 4274 /Gd/89; 4966/Gd/90 nr ewid.: PO-0162; POM/BO/1381/02 mgr inż. arch. Jacek Śliwiński nr upr.: 15/Gd/00 nr ewid.: PO-0522 inż. Grzegorz Ratowt nr upr.: 5617/Gd/93 nr ewid.: POM/BO/4072/01 mgr inż. Sylwia Grzywaczyk nr upr.: 366/Gd/74 nr ewid.: POM/BO/1445/01 mgr inż. Paweł Lesman nr upr.: POM/0056/POOS/10 nr ewid.: POM/IS/0389/10 mgr inż. Marcin Surowiec nr upr.: POM/0016/POOS/05 nr ewid.: POM/IS/0317/05 mgr inż. Andrzej Szypowicz nr upr.: 459/Gd/74 nr ewid.: POM/IE/4859/01 mgr inż. Stanisław Skulimowski nr upr.: POM/0127/PWOE/04 nr ewid.: POM/IE/0021/ GDAŃSK, 14 listopada 2013r.

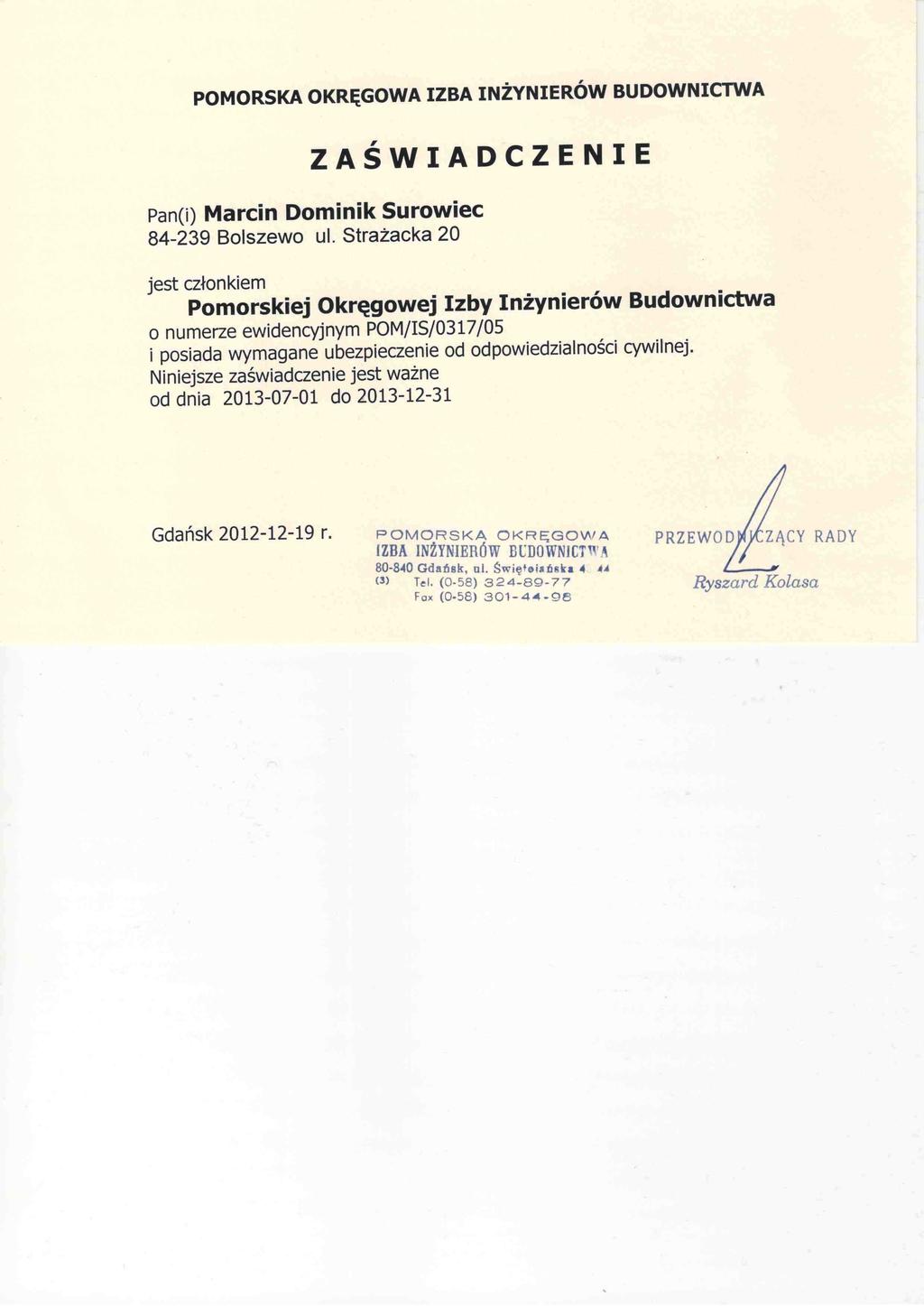

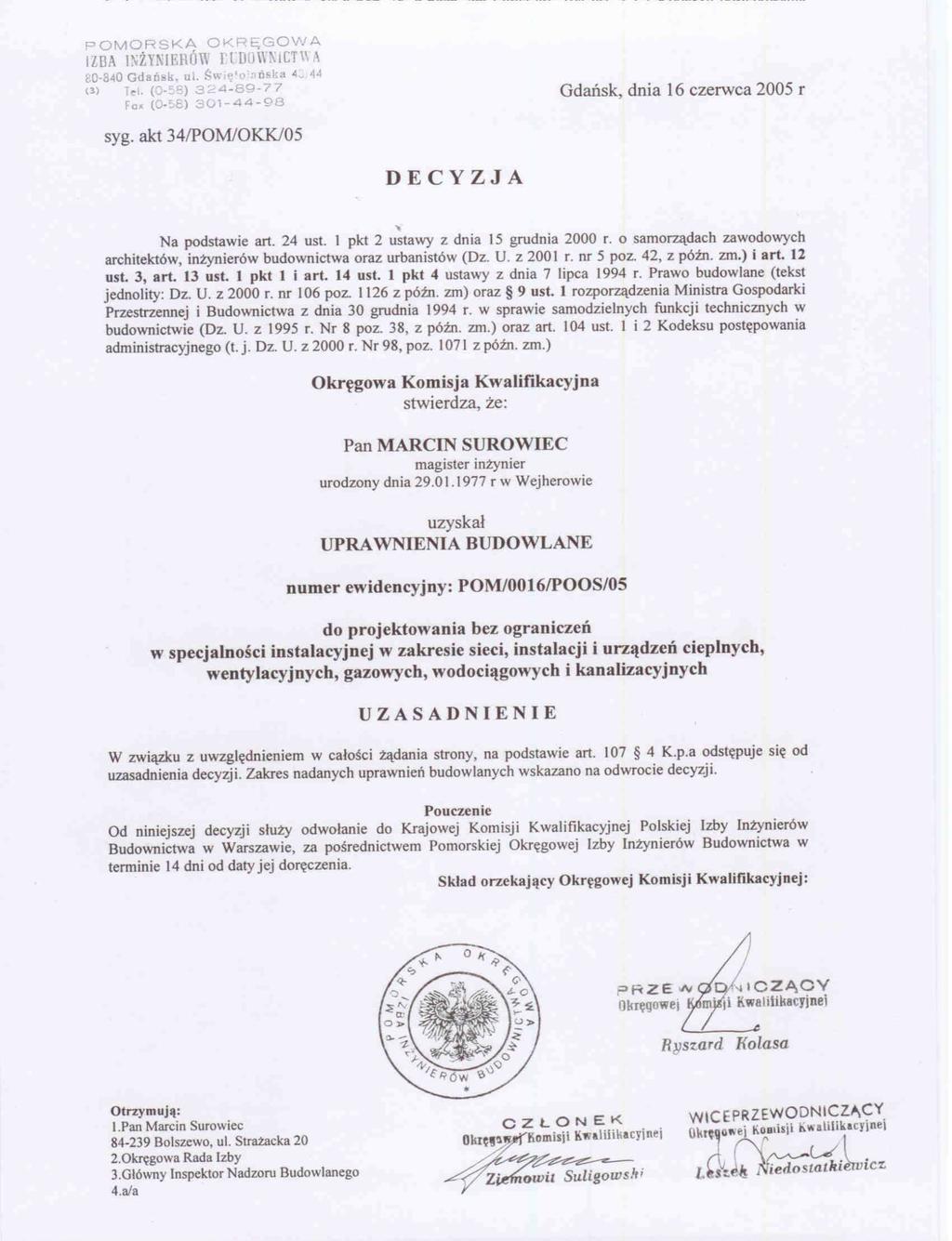

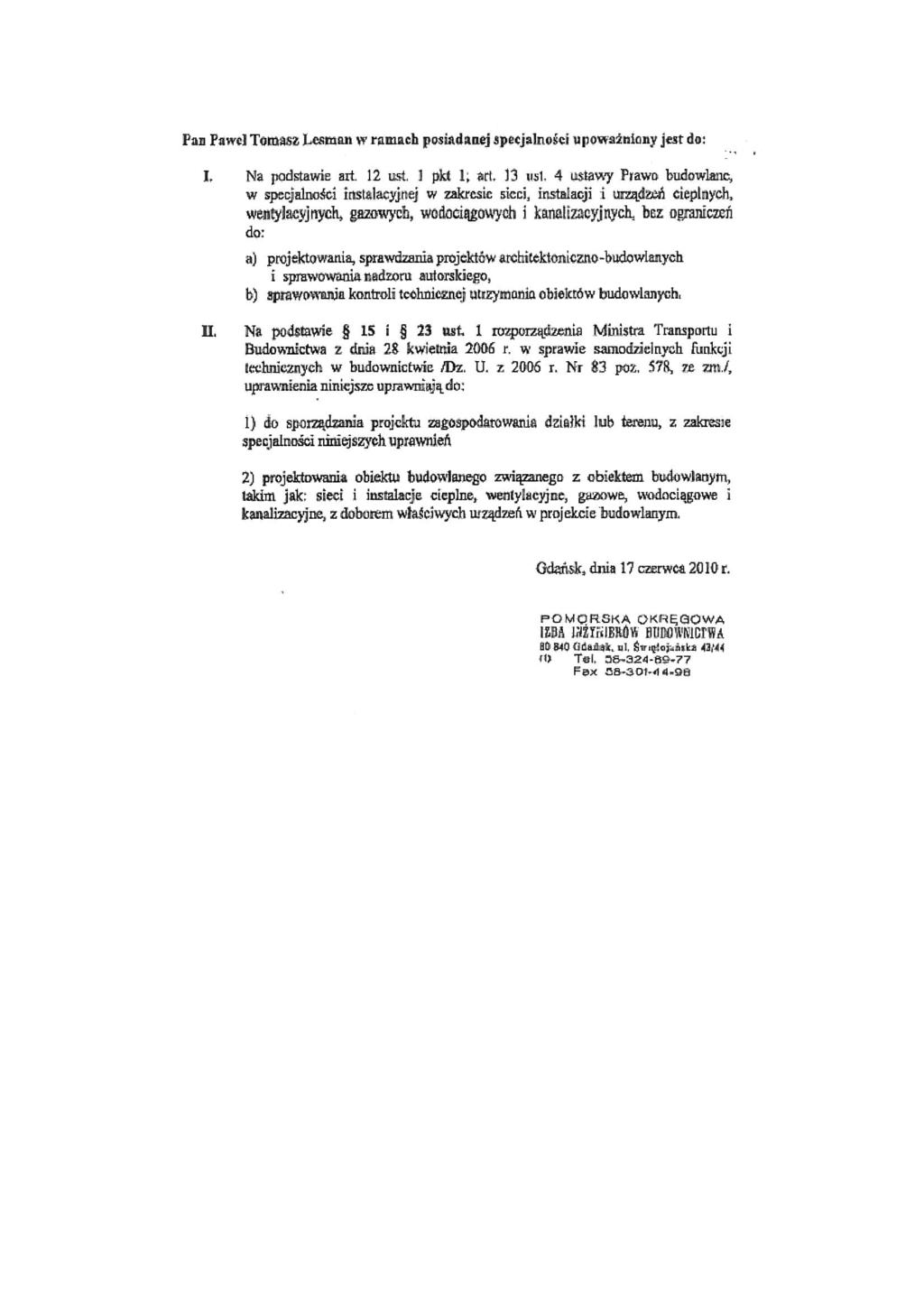

2 ZAWARTOŚĆ OPRACOWANIA POZ. 1 POZ. 2 ODPISY UPRAWNIEŃ PROJEKTANTÓW OŚWIADCZENIE Z ART. 20 PRAWA BUDOWLANEGO INFORMACJA BiOZ: POZ. 3.1 BRANŻE: ARCHITEKTURA I KONSTRUKCJA POZ. 3.2 BRANŻA: INSTALACJE SANITARNE POZ. 3.3 BRANŻA: INSTALACJE ELEKTRYCZNE POZ. 4.0 SPORZĄDZENIE PLANU BiOZ POZ. 5.0 OCHRONA KONSERWATORSKA

3

4 Pomorska Okręgowa Rada Izby Architektów RP ZAŚWIADCZENIE - ORYGINAŁ (wypis z listy architektów) Pomorska Okręgowa Rada Izby Architektów RP zaświadcza, że: mgr inż. arch. Wanda Bronisława Grodzka posiadająca kwalifikacje zawodowe do pełnienia samodzielnych funkcji technicznych w budownictwie w specjalności architektonicznej i w zakresie posiadanych uprawnień nr 4274/Gd/89, jest wpisana na listę członków Pomorskiej Okręgowej Izby Architektów RP pod numerem: PO Członek czynny od: r. Data i miejsce wygenerowania zaświadczenia: r. Gdańsk. Zaświadczenie jest ważne do dnia: r. Podpisano elektronicznie w systemie informatycznym Izby Architektów RP przez: Ryszard Comber, Przewodniczący Okręgowej Rady Izby Architektów RP. Nr weryfikacyjny zaświadczenia: PO-0162-C899-E6YD-Y85F-C61D Dane zawarte w niniejszym zaświadczeniu można sprawdzić podając nr weryfikacyjny zaświadczenia w publicznym serwisie internetowym Izby Architektów: lub kontaktując się bezpośrednio z właściwą Okręgowa Izbą Architektów RP.

5

6 Pomorska Okręgowa Rada Izby Architektów RP ZAŚWIADCZENIE - ORYGINAŁ (wypis z listy architektów) Pomorska Okręgowa Rada Izby Architektów RP zaświadcza, że: mgr inż. arch. Jacek Śliwiński posiadający kwalifikacje zawodowe do pełnienia samodzielnych funkcji technicznych w budownictwie w specjalności architektonicznej i w zakresie posiadanych uprawnień nr 15/Gd/00, jest wpisany na listę członków Pomorskiej Okręgowej Izby Architektów RP pod numerem: PO Członek czynny od: r. Data i miejsce wygenerowania zaświadczenia: r. Gdańsk. Zaświadczenie jest ważne do dnia: r. Podpisano elektronicznie w systemie informatycznym Izby Architektów RP przez: Ryszard Comber, Przewodniczący Okręgowej Rady Izby Architektów RP. Nr weryfikacyjny zaświadczenia: PO-0522-A8DY-534A-7582-YE2B Dane zawarte w niniejszym zaświadczeniu można sprawdzić podając nr weryfikacyjny zaświadczenia w publicznym serwisie internetowym Izby Architektów: lub kontaktując się bezpośrednio z właściwą Okręgowa Izbą Architektów RP.

7

8

9

10

11

12

13

14

15

16

17

18 Zaświadczenie o numerze weryfikacyjnym: POM-W3O-D69-P0U * Pan Andrzej Szypowicz o numerze ewidencyjnym POM/IE/4859/01 adres zamieszkania ul.jagiellońska 42/9kl., Gdańsk jest członkiem Pomorskiej Okręgowej Izby Inżynierów Budownictwa i posiada wymagane ubezpieczenie od odpowiedzialności cywilnej. Niniejsze zaświadczenie jest ważne do dnia Zaświadczenie zostało wygenerowane elektronicznie i opatrzone bezpiecznym podpisem elektronicznym weryfikowanym przy pomocy ważnego kwalifikowanego certyfikatu w dniu roku przez: Ryszard Kolasa, Przewodniczący Rady Pomorskiej Okręgowej Izby Inżynierów Budownictwa. (Zgodnie art. 5 ust 2 ustawy z dnia 18 września 2001 r. o podpisie elektronicznym (Dz. U Nr 130 poz. 1450) dane w postaci elektronicznej opatrzone bezpiecznym podpisem elektronicznym weryfikowanym przy pomocy ważnego kwalifikowanego certyfikatu są równoważne pod względem skutków prawnych dokumentom opatrzonym podpisami własnoręcznymi.) * Weryfikację poprawności danych w niniejszym zaświadczeniu można sprawdzić za pomocą numeru weryfikacyjnego zaświadczenia na stronie Polskiej Izby Inżynierów Budownictwa lub kontaktując się z biurem właściwej Okręgowej Izby Inżynierów Budownictwa.

19

20 Zaświadczenie o numerze weryfikacyjnym: POM-AOL-34A-RJY * Pan Stanisław Skulimowski o numerze ewidencyjnym POM/IE/0021/05 adres zamieszkania ul. Gołębiewo Wielkie 62A, Sobowidz jest członkiem Pomorskiej Okręgowej Izby Inżynierów Budownictwa i posiada wymagane ubezpieczenie od odpowiedzialności cywilnej. Niniejsze zaświadczenie jest ważne do dnia Zaświadczenie zostało wygenerowane elektronicznie i opatrzone bezpiecznym podpisem elektronicznym weryfikowanym przy pomocy ważnego kwalifikowanego certyfikatu w dniu roku przez: Ryszard Kolasa, Przewodniczący Rady Pomorskiej Okręgowej Izby Inżynierów Budownictwa. (Zgodnie art. 5 ust 2 ustawy z dnia 18 września 2001 r. o podpisie elektronicznym (Dz. U Nr 130 poz. 1450) dane w postaci elektronicznej opatrzone bezpiecznym podpisem elektronicznym weryfikowanym przy pomocy ważnego kwalifikowanego certyfikatu są równoważne pod względem skutków prawnych dokumentom opatrzonym podpisami własnoręcznymi.) * Weryfikację poprawności danych w niniejszym zaświadczeniu można sprawdzić za pomocą numeru weryfikacyjnego zaświadczenia na stronie Polskiej Izby Inżynierów Budownictwa lub kontaktując się z biurem właściwej Okręgowej Izby Inżynierów Budownictwa.

21 ZAKŁAD USŁUG TECHNICZNYCH Gdańsk; ul. Bliska 1b 5 adres do korespondencji: Gdańsk; ul. Starowiejska 63, IVp. pok.7 / fax. / fax. architekt Wanda Grodzka / / pracownia@zut.gda.pl INFORMACJA BiOZ DO PROJEKTU ZAMIENNEGO BUDOWLANEGO I WYKONAWCZEGO REMONTU, ODBUDOWY I ROZBUDOWY O KONDYGNACJĘ PODZIEMNĄ (PIWNICA CZĘŚCI PARTEROWEJ) ZABYTKOWEGO DWORU W KŁÓBCE Z PRZEZNACZENIEM NA CELE MUZEALNE BRANŻA: INWESTOR: ARCHITEKTURA I KONSTRUKCJA INSTALACJE SANITARNE INSTALACJE ELEKTRYCZNE; MUZEUM ZIEMI KUJAWSKIEJ I DOBRZYŃSKIEJ UL. SŁOWACKIEGO 1A, WŁOCŁAWEK OŚWIADCZENIE Zgodnie z art. 20 ust.4 ustawy z dn. 7 lipca 1994r Prawo Budowlane (Dz.U nr 156 poz tekst ujednolicony, z późn. zmianami) oświadczam że, dokumentacja informacja BiOZ do projektu zamiennego budowlanego i wykonawczego remontu, odbudowy i rozbudowy o kondygnację podziemną (piwnica części parterowej) zabytkowego dworu w Kłóbce z przeznaczeniem na cele muzealne została wykonana zgodnie z obowiązującymi przepisami, normami i zasadami wiedzy technicznej i jest kompletna z punktu widzenia celu, któremu ma służyć. Gdańsk, projektant główny projektant branża: architektura, mała architektura sprawdzający branża: architektura, mała architektura projektant branża: konstrukcja, drogownictwo sprawdzający branża: konstrukcja, drogownictwo projektant branża: instalacje sanitarne sprawdzający branża: instalacje sanitarne projektant branża: instalacje elektryczne sprawdzający branża: instalacje elektryczne mgr inż. arch. Wanda Grodzka nr upr.: 4274 /Gd/89; 4966/Gd/90 nr ewid.: PO-0162; POM/BO/1381/02 mgr inż. arch. Jacek Śliwiński nr upr.: 15/Gd/00 nr ewid.: PO-0522 inż. Grzegorz Ratowt nr upr.: 5617/Gd/93 nr ewid.: POM/BO/4072/01 mgr inż. Sylwia Grzywaczyk nr upr.: 366/Gd/74 nr ewid.: POM/BO/1445/01 mgr inż. Paweł Lesman nr upr.: POM/0056/POOS/10 nr ewid.: POM/IS/0389/10 mgr inż. Marcin Surowiec nr upr.: POM/0016/POOS/05 nr ewid.: POM/IS/0317/05 mgr inż. Andrzej Szypowicz nr upr.: 459/Gd/74 nr ewid.: POM/IE/4859/01 mgr inż. Stanisław Skulimowski nr upr.: POM/0127/PWOE/04 nr ewid.: POM/IE/0021/05

22 ZAKŁAD USŁUG TECHNICZNYCH Gdańsk; ul. Bliska 1b 5 adres do korespondencji: Gdańsk; ul. Oliwska 21/23, IVp. pok.7 / fax. / fax. architekt Wanda Grodzka / / pracownia@zut.gda.pl 3.1 BRANŻE: ARCHITEKTURA I KONSTRUKCJA PRZEDMIOT INWESTYCJI Przedmiotem inwestycji jest odbudowa dworu w Kłóbce z przeznaczeniem na cele muzealne na terenie działki oznaczonej ewidencyjnym numerem geodezyjnymi 161/1, położonych w m. Kłóbka, gmina Lubień Kujawski ZAKRES ROBÓT DLA CAŁEGO ZAMIERZENIA BUDOWLANEGO - fundamenty betonowe ławy - ściany fundamentowe - dach - okładziny zewnętrzne - ganki i balkony - posadzki na gruncie - tynki zewnętrzne - tynki wewnętrzne - osadzenie stolarki okiennej - osadzenie stolarki drzwiowej - wykonanie izolacji przeciwwilgociowej - położenie płyt kamiennych okładzin zewnętrznych - malowanie - instalacje i wyposażenie - zagospodarowanie terenu WYKAZ ISTNIEJĄCYCH OBIEKTÓW BUDOWLANYCH: na działce 161/1 zlokalizowany dwór w trakcie prac budowlanych, częściowo wykonane ogrodzenie docelowe, częściowo wykonane zagospodarowanie terenu; WYKAZ ROBÓT BUDOWLANYCH, KTÓRYCH CHARAKTER, ORGANI- ZACJA LUB MIEJSCE PROWADZENIA STWARZA SZCZEGÓLNIE WY- SOKIE RYZYKO POWSTANIA ZAGROŻENIA BEZPIECZEŃSTWA I ZDROWIA LUDZI wykonywanie wykopów pod fundamenty o głębokości do 1.0m; roboty, przy których wykonywaniu występuje ryzyko upadku z wysokości ponad 5.0m; roboty wykonywane w pobliżu przewodów linii elektroenergetycznych niskiego i średniego napięcia; INSTRUKCJA BEZPIECZNEGO WYKONYWANIA PRAC BUDOWLA- NYCH Zalecana technologia prac ziemnych: - wykopy należy wykonywać z bezpiecznym nachyleniem ścian (nie należy wykonywać wykopów o ścianach pionowych lub w koniecznych wypadkach należy

23 ZAKŁAD USŁUG TECHNICZNYCH Gdańsk; ul. Bliska 1b 5 adres do korespondencji: Gdańsk; ul. Oliwska 21/23, IVp. pok.7 / fax. / fax. architekt Wanda Grodzka / / pracownia@zut.gda.pl stosować zabezpieczenia ścian wykopów; należy stosować skuteczne zabezpieczenia przed przysypaniem ziemią lub upadkiem z wysokości; - wykopy pod stopy oraz stopy fundamentowe będą wykonywane kolejno, odrębnie dla każdego elementu; w każdym przypadku konieczne będzie sprawdzenie czy jest konieczna wymiana gruntu bezpośrednio fundamentem, w razie konieczności nastąpi wymiana gruntu rodzimego w obszarze posadowienia; przewiduje się odpompowanie wody tylko i wyłącznie jeżeli napłynie ona bezpośrednio pod wykonywany fundament; - prace wykonywane w pobliżu istniejących urządzeń i sieci uzbrojenia terenu, a zwłaszcza kabli energii elektrycznej należy wykonywać ze szczególną ostrożnością pod nadzorem kierownika budowy (oraz kierowników robót); o terminie wykonywanych prac należy odpowiednio wcześniej powiadomić właściwych gestorów sieci; Zalecenia dotyczące sposobu prowadzenia prac rozbiórkowych: - roboty należy wykonywać ręcznie; - usuwanie jednego elementu nie może powodować nieprzewidzianego spadania lub zawalenia innego; - przy usuwaniu gruzu należy stosować zsuwnice pochyłe lub rynny zsypowe (posiadające zabezpieczenia przed wypadaniem gruzu); - w czasie rozbiórki przebywanie osób na kondygnacjach położonych niżej jest zabronione; - gromadzenie gruzu na stropach, klatkach schodowych oraz innych elementach konstrukcyjnych jest zabronione; - pozostałe uwagi jak dla prac na wysokości; Prace na wysokości: - stanowiska pracy i przejścia na wysokości powyżej 2.0m należy zabezpieczyć barierami ochronnymi; należy stosować skuteczne zabezpieczenia pracowników przed upadkiem z wysokości (bariery ochronne, zapięcie w pasy ochronne z linką umocowaną do stałych elementów konstrukcji budowli); - nie należy prowadzić prac na wysokości przy silnym wietrze (ponad 10m/sek) lub opadach atmosferycznych, burzy; - pomosty robocze wykonane z desek lub bali należy dostosować do przewidywanego obciążenia, uszczelnić i zabezpieczyć przez zmianą położenia; - rusztowania powinny posiadać pomost o powierzchni roboczej wystarczającej dla liczby zatrudnionych oraz do składowania narzędzi i niezbędnej ilości materiału, posiadać konstrukcję dostosowaną do działających obciążeń, zapewniać bezpieczną komunikację pionową, swobodny dostęp do stanowisk pracy oraz możliwość wykonywania pracy w pozycji nie powodującej nadmiernego wysiłku; rusztowania należy ustawiać na podłożu zapewniającym jego stabilność; na rusztowaniu należy umieścić tablicę informująca o dopuszczalnej wielkości obciążenia; wykonywanie gwałtownych ruchów, przechylanie się przez poręcze, gromadzenie materiałów i narzędzi po jednej stronie rusztowania lub na brzegu jest zabronione;

24 ZAKŁAD USŁUG TECHNICZNYCH Gdańsk; ul. Bliska 1b 5 adres do korespondencji: Gdańsk; ul. Oliwska 21/23, IVp. pok.7 / fax. / fax. architekt Wanda Grodzka / / pracownia@zut.gda.pl pracownicy zatrudnieni przy wykonywaniu robót stwarzających szczególne zagrożenie bezpieczeństwa i zdrowia ludzi powinni być zapoznani z programem i sposobem prowadzenia robót oraz zostać poinstruowani o bezpiecznym sposobie ich wykonania; przy pracach ww. mogą być zatrudnieni wyłącznie pracownicy posiadający właściwe kwalifikacje; nie wolno zatrudniać na danym stanowisku pracy osób w razie przeciwwskazań lekarskich lub bez wstępnego przeszkolenia w zakresie BHP; pracowników należy wyposażyć w odzież roboczą i ochronną zgodnie z obowiązującymi przepisami BHP i wymaganiami producentów stosowanych wyrobów; na budowie należy urządzić punkt pierwszej pomocy obsługiwany przez wyszkolonych w tym zakresie pracowników; na budowie w widocznym miejscu należy umieścić wykaz zawierający adresy i numery telefonów: - najbliższego punktu lekarskiego, - najbliższej straży pożarnej, - posterunku policji, - najbliższego punktu telefonicznego; adresy i telefony te powinny być znane każdemu pracownikowi nadzoru technicznego; w trakcie wykonywania robót stwarzających szczególne zagrożenie bezpieczeństwa i zdrowia ludzi wymienionych w punkcie 4 na budowie należy zapewnić szczególne środki ostrożności i nadzór techniczny; - w trakcie stosowania środków niebezpiecznych lub szkodliwych dla zdrowia oraz używania sprzętu zmechanizowanego należy przestrzegać zasad bhp zawartych w przepisach oraz stosować się do instrukcji producentów; - teren budowy należy w razie możliwości ogrodzić ogrodzeniem o wys. min. 150cm nie stwarzającym zagrożenia dla ludzi; - strefę niebezpieczną, w której istnieje źródło zagrożenia np; spadania z góry przedmiotów lub materiałów należy zabezpieczyć daszkami ochronnymi, oznakować i ogrodzić poręczami; przejścia w miejscu niebezpiecznym obok zagłębień, wykopów lub składowisk należy skutecznie zabezpieczyć przed upadkiem z wysokości; - teren budowy należy zabezpieczyć przed dostępem osób nieupoważnionych i osób trzecich; - drogi dojazdowe powinny mieć utwardzona nawierzchnię i być oznakowane zgodnie z przepisami o ruchu na drogach publicznych; przejścia i przejazdy powinny mieć odpowiednie gabaryty i być oznakowane w sposób czytelny; - na placu budowy należy wyznaczyć miejsca do składowania materiałów oraz składować je w sposób zabezpieczający przez możliwością wywrócenia lub zsunięcia; między stosami lub pojedynczymi elementami należy zachować odległości określone w przepisach; - materiały chemiczne, szkodliwe dla zdrowia należy przechowywać w szczelnych opakowaniach;

25 ZAKŁAD USŁUG TECHNICZNYCH Gdańsk; ul. Bliska 1b 5 adres do korespondencji: Gdańsk; ul. Oliwska 21/23, IVp. pok.7 / fax. / fax. architekt Wanda Grodzka / / pracownia@zut.gda.pl - na budowie w zależności od długości okresu prowadzenia prac należy urządzić odpowiednie zaplecze dla pracowników zgodnie z przepisami BHP; - teren budowy należy wyposażyć w niezbędny sprzęt do gaszenia pożaru - wewnętrzne roboty malarskie z zastosowaniem składników wydzielających szkodliwe dla zdrowia substancje lotne należy wykonywać z zabezpieczeniem intensywnej wentylacji pomieszczeń - drogi ewakuacyjne oraz występujące w nich drzwi należy oznakować znakami bezpieczeństwa - miejsca i pomieszczenia przeznaczone do impregnacji należy zaopatrzyć w sprzęt do gaszenia pożarów, dostosowany do rodzaju użytkowanego środka impregnacyjnego - rusztowania i ruchome podesty robocze powinny być wykonywane zgodnie z dokumentacją producenta albo projektem indywidualnym. - ogrodzenie terenu budowy wykonać w sposób, aby nie stwarzało zagrożenia dla ludzi, wysokość ogrodzenia powinna wynosić co najmniej 150 cm. - strefę niebezpieczną, w której istnieje zagrożenie spadania z wysokości przedmiotów należy ogrodzić balustradą. Roboty budowlane należy prowadzić zgodnie z zasadami wiedzy technicznej, zasadami ochrony ppoż.; i przepisami BHP, a zwłaszcza: - Rozp. Ministra Budownictwa i Przemysłu Materiałów Budowlanych z dn w sprawie bezpieczeństwa i higieny pracy przy wykonywaniu robót budowlano-montażowych i rozbiórkowych; - Rozp. Ministra Pracy i Polityki Socjalnej z dn w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy; - Rozp. Ministra Pracy i Polityki Socjalnej z dn zmieniające rozporządzenie w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy; WARUNKI TECHNICZNE WYKONANIA I ODBIORU ROBÓT BUDOW- LANO-MONTAŻOWYCH - należy stosować tylko wyroby budowlane dopuszczone do obrotu i powszechnego stosowania w budownictwie zgodnie z obowiązującymi przepisami, posiadające wymagane atesty i certyfikaty; - całość robót budowlanych i instalacyjnych należy prowadzić zgodnie z warunkami technicznymi wykonania i odbioru robót budowlano-montażowych budownictwo ogólne, przepisami szczególnymi, obowiązującymi przepisami bhp, zasadami ochrony ppoż. normami i zasadami wiedzy technicznej, prawem budowlanym oraz instrukcją dot. bezpieczeństwa i ochrony zdrowia; - w trakcie prowadzenia prac należy stosować się do instrukcji i zaleceń producentów stosowanych materiałów i preparatów oraz zachować należytą ostrożność; - prace instalacyjne należy wykonać zgodnie z projektami branżowymi; - wykonanie robót budowlanych i instalacyjnych należy powierzyć Wykonawcy posiadającemu odpowiednie uprawnienia; - kolejne etapy budowy należy poddawać geodezyjnemu pomiarowi powykonawczemu;

26 ZAKŁAD USŁUG TECHNICZNYCH Gdańsk; ul. Bliska 1b 5 adres do korespondencji: Gdańsk; ul. Oliwska 21/23, IVp. pok.7 / fax. / fax. architekt Wanda Grodzka / / pracownia@zut.gda.pl 3.2. BRANŻA: INSTALACJE SANITARNE ZAKRES ROBÓT ZAMIERZENIA BUDOWLANEGO: - wykonanie wewnętrznej instalacji kanalizacji sanitarnej półstałego urządzenie gaśniczego; WYKAZ ISTNIEJĄCYCH OBIEKTÓW BUDOWLANYCH: - istniejący budynek zabytkowego dworu w trakcie realizacji remontu, odbudowy i rozbudowy, WSKAZANIE ELEMENTÓW ZAGOSPODAROWANIA TERENU, KTÓRE MOGĄ STWARZAĆ ZAGROŻENIE BEZPIECZEŃSTWA I ZDROWIA LU- DZI: - równolegle prowadzone prace budowlane przy budynku, - wykonywanie kotłowni olejowej - wykonywanie instalacji kanalizacji sanitarnej, - wykonywanie instalacji wodociągowej, - wykonywanie instalacji centralnego ogrzewania, - wykonywanie prac wykończeniowych, WSKAZANIE DOTYCZĄCE PRZEWIDYWANYCH ZAGROŻEŃ WYSTĘ- PUJĄCYCH PODCZAS REALIZACJI ROBÓT BUDOWLANYCH, OKRE- ŚLAJĄCE SKALĘ I RODZAJE ZAGROŻEŃ ORAZ MIEJSCE I CZAS ICH WYSTĄPIENIA: - prace na wysokości przy montażu instalacji, - prace montażowe na budowanym obiekcie i związane z tym ewentualne awarie, - uszkodzenie istniejącego stanu, WSKAZANIE SPOSOBU PROWADZENIA INSTRUKTAŻU PRACOWNI- KÓW PRZED PRZYSTĄPIENIEM DO REALIZACJI ROBÓT SZCZEGÓL- NIE NIEBEZPIECZNYCH: - przeszkolenie BHP pracowników z zakresu pracy na wysokości, - przeszkolenie BHP pracowników w przypadku wystąpienia awarii na istniejącym stanie i sposobu jej likwidacji, - przeszkolenie BHP pracowników z zakresu pracy przy wykonywaniu instalacji WSKAZANIE ŚRODKÓW TECHNICZNYCH I ORGANIZACYJNYCH, ZA- POBIEGAJĄCYCH NIEBEZPIECZEŃSTWOM WYNIKAJĄCYM Z WY- KONYWANIA ROBÓT BUDOWLANYCH W STREFACH SZCZEGÓLNEGO ZAGROŻENIA ZDROWIA LUB W ICH SĄSIEDZTWIE, W TYM ZAPEWNIAJĄCYCH BEZPIECZNĄ I SPRAWNĄ KOMUNIKACJĘ, UMOŻLIWIAJĄCĄ SZYBKĄ EWAKUACJĘ NA WYPA- DEK POŻARU, AWARII I INNYCH ZAGROŻEŃ.

27 ZAKŁAD USŁUG TECHNICZNYCH Gdańsk; ul. Bliska 1b 5 adres do korespondencji: Gdańsk; ul. Oliwska 21/23, IVp. pok.7 / fax. / fax. architekt Wanda Grodzka / / pracownia@zut.gda.pl - prace na wysokości wykonywać zgodnie z przepisami BHP, - wykonywanie prac instalacyjnych w odzieży ochronnej. 3.3 BRANŻA: INSTALACJE ELEKTRYCZNE OPIS Zgodnie z Rozporządzeniem Ministra Infrastruktury z dnia 23 czerwca 2003 r. Dz.U. nr 120 w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia, poniżej wymienia się informacje dotyczące zagrożeń, które mogą wystąpić przy prowadzeniu prac wykonawczych związanych z robotami elektrycznymi: ZAKRES ROBÓT DLA CAŁEGO ZAMIERZENIA BUDOWLANEGO ORAZ KOLEJNOŚĆ REALIZACJI - wewnętrzne instalacje elektryczne oświetlenie awaryjnego WYKAZ ISTNIEJĄCYCH OBIEKTÓW BUDOWLANYCH - istniejący budynek zabytkowego dworu w trakcie realizacji remontu, odbudowy i rozbudowy, WSKAZANIE ELEMENTÓW ZAGOSPODAROWANIA DZIAŁKI LUB TE- RENU, KTÓRE MOGĄ STWARZAĆ ZAGROŻENIE BEZPIECZEŃSTWA I ZDROWIA LUDZI - czynne instalacja elektryczna, wodociągowa, grzewcza WSKAZANIE DOTYCZĄCE PRZEWIDYWANYCH ZAGROŻEŃ WYSTĘ- PUJĄCYCH PODCZAS REALIZACJI ROBÓT BUDOWLANYCH, OKRE- ŚLAJĄCE SKALĘ I RODZAJ ZAGROŻENIA ORAZ MIEJSCE I CZAS ICH WYSTĄPIENIA - przy pracach związanych z budową instalacji elektrycznych istnieje zagrożenie porażenia prądem elektrycznym, - przy pracach związanych z budową instalacji elektrycznych istnieje ryzyko upadku z wysokości oraz utraty zdrowia, - przy pracach związanych z uruchomieniem urządzeń elektrycznych istnieje ryzyko porażenia prądem, WSKAZANIE SPOSOBU PROWADZENIE INSTRUKTAŻU PRACOWNI- KÓW PRZED PRZYSTĄPIENIEM DO REALIZACJI ROBÓT SZCZEGÓL- NIE NIEBEZPIECZNYCH - prace instalacyjne należy wykonywać w stanie bez napięciowym WSKAZANIE ŚRODKÓW TECHNICZNYCH I ORGANIZACYJNYCH, ZA- POBIEGAJĄCYCH NIEBEZPIECZEŃSTWOM WYNIKAJĄCYM Z WY- KONYWANIA ROBÓT BUDOWLANYCH W STREFACH SZCZEGÓLNE- GO ZAGROŻENIA ZDROWIA LUB W ICH SĄSIEDZTWIE, W TYM ZA-

28 ZAKŁAD USŁUG TECHNICZNYCH Gdańsk; ul. Bliska 1b 5 adres do korespondencji: Gdańsk; ul. Oliwska 21/23, IVp. pok.7 / fax. / fax. architekt Wanda Grodzka / / pracownia@zut.gda.pl PEWNIAJĄCYCH BEZPIECZNĄ I SPRAWNĄ KOMUNIKACJĘ, UMOŻ- LIWIAJĄCĄ SZYBKĄ EWAKUACJĘ NA WYPADEK POŻARU, AWARII I INNYCH ZAGROŻEŃ - prace należy prowadzić przez osoby o odpowiednich kwalifikacjach (SEP E) 4.0 SPORZĄDZENIE PLANU BEZPIECZEŃSTWA I OCHRONY ZDROWIA Przed przystąpieniem do robót kierownik budowy jest obowiązany w oparciu o wyżej wymienioną informację sporządzić lub zapewnić sporządzenie planu bezpieczeństwa i ochrony zdrowia uwzględniając specyfikę i warunki prowadzenia robót budowlanych, w tym planowane jednoczesne prowadzenie robót budowlanych zgodnie z rozporządzeniem Ministra Infrastruktury z dnia 23 czerwca 2003r (Dz.U. Nr 120, poz.1126). 5.0 OCHRONA KONSERWATORSKA Zespół dworsko parkowy dworu w Kłóbce jest wpisany do rejestru zabytków (nr A/1237/1-2, dawny wpis nr 135/A), w związku podlega prawnej ochronie konserwatorskiej. Wszelkie prace realizowane w obiektach objętych wpisem do rejestru zabytków wymagają przed ich podjęciem pozwolenia w formie decyzji administracyjnej właściwego konserwatora zabytków. Wszelkie prace w obiekcie dworu (remont, odbudowa i rozbudowa o kondygnację podziemną piwnica części parterowej) i parku (zagospodarowanie terenu działki 161/1) należy prowadzić pod kierownictwem osoby posiadającej kwalifikacje i praktykę zawodową, o których mowa w 7, 8 ust. 3 i 4, 9 oraz 10 ust. 1, albo spełniającej dodatkowe wymagania i posiadającej praktykę zawodową, o której mowa w 8 ust. 1 i 2 (Rozporządzenie Ministra Kultury z dnia 9 czerwca 2004 r. (Dz.U. Nr 150 poz. 1579) w specjalności instalacje elektryczne. Prace należy prowadzić pod nadzorem właściwego konserwatora zabytków (urzędu ochrony zabytków tj. delegatura WUOZ we Włocławku Gdańsk, projektant główny projektant branża: architektura, mała architektura sprawdzający branża: architektura, mała architektura projektant branża: konstrukcja, drogownictwo sprawdzający branża: konstrukcja, drogownictwo mgr inż. arch. Wanda Grodzka nr upr.: 4274 /Gd/89; 4966/Gd/90 nr ewid.: PO-0162; POM/BO/1381/02 mgr inż. arch. Jacek Śliwiński nr upr.: 15/Gd/00 nr ewid.: PO-0522 inż. Grzegorz Ratowt nr upr.: 5617/Gd/93 nr ewid.: POM/BO/4072/01 mgr inż. Sylwia Grzywaczyk nr upr.: 366/Gd/74 nr ewid.: POM/BO/1445/01

29 ZAKŁAD USŁUG TECHNICZNYCH Gdańsk; ul. Bliska 1b 5 adres do korespondencji: Gdańsk; ul. Oliwska 21/23, IVp. pok.7 / fax. / fax. architekt Wanda Grodzka / / pracownia@zut.gda.pl projektant branża: instalacje sanitarne sprawdzający branża: instalacje sanitarne projektant branża: instalacje elektryczne sprawdzający branża: instalacje elektryczne mgr inż. Paweł Lesman nr upr.: POM/0056/POOS/10 nr ewid.: POM/IS/0389/10 mgr inż. Marcin Surowiec nr upr.: POM/0016/POOS/05 nr ewid.: POM/IS/0317/05 mgr inż. Andrzej Szypowicz nr upr.: 459/Gd/74 nr ewid.: POM/IE/4859/01 mgr inż. Stanisław Skulimowski nr upr.: POM/0127/PWOE/04 nr ewid.: POM/IE/0021/05
