1 HERU Centrale wentylacyjne z odzyskiem ciepła Czyste i świeże powietrze wewnątrz pomieszczeń! HERU centrale wentylacyjne z odzyskiem ciepła. Wyprodukowane dla oszczędności energii i środowiska naturalnego. Dla zdrowego klimatu wewnątrz pomieszczeń.

2 Spis treści J A K O Ś Ć P O W I E T R Z A T O J A K O Ś Ć Ż Y C I A H E R U C E N T R A L E Z O D Z Y S K I E M C I E P Ł A K O N T R O L A I S T E R O W A N I E Z A P O M O C Ą P I L O TA Ł AT W A I N S TA L A C J A, S E R W I S I C Z Y S Z C Z E N I E H E R U 7 0 T H E R U T E C H E R U T H E R U T H E R U T E C H E R U 5 0 S H E R U 7 5 S H E R U S E C H E R U S H E R U S E C H E R U S H E R U S E C A K C E S O R I A AB C.A. Östberg, Avesta, Sweden, Wszystkie prawa zastrzeżone. Żadna części tego katalogu nie może być powielana lub publikowana w jakiejkolwiek formie lub znaczeniu bez pisemnej zgody AB C.A. Östberg. AB C.A. Östberg zastrzega sobie prawo do zmian bez wcześniejszego uprzedzenia.

3 J A K O Ś Ć P O W I E T R Z A T O J A K O Ś Ć Ż Y C I A Czyste komfortowe powietrze Większość domów i mieszkań jest źle wentylowana. Jest bezpośredni związek pomiędzy jakością wdychanego powietrza a alergiami, co ma wpływ na naszą zdolność do koncentracji i efektywności. W dzisiejszych czasach ogrzewanie i chłodzenie są jednym z największych kosztów utrzymania, dlatego też w ciągu ostatnich lat regulacje dotyczące nowych budynków wskazują na konieczność budowania szczelnych dobrze zaizolowanych budynków w celu redukcji kosztów energii elektrycznej. Niestety szczelne budownictwo bez dobrej wentylacji prowadzi do nadmiernego powstawania wilgoci i w konsekwencji pleśni i grzybów. Najbardziej komfortowy klimat wewnątrz pomieszczeń może pochodzić z w pełni kontrolowanej wentylacji. i nawiew powietrza, filtrowanie i odzysk ciepła dają w konsekwencji niższe koszty ogrzewania powietrza nawiewanego. Dlatego właśnie w firmie AB C.A. Östberg projektujemy i produkujemy centrale wentylacyjne HERU, które były wielokrotnie nagradzane za właściwości i jakość. Centrale HERU dostarczają do pomieszczeń budynków ciepłe lub schłodzone przefiltrowane powietrze w tym samym czasie odzyskując ciepło ze zużytego powietrza z wewnątrz. HERU mają sprawność odzysku do 84%. W swojej ofercie posiadamy dwa modele z podłączeniem górnym lub bocznym. Do wyboru klientów 12 różnych wielkości. Mould Radon Kazeina Opary chemicznel Cząstki kurzu Bakterie Pleśń Pyłki 3

4 z okapu kuchennego z zewnątrz wywiew nawiew wywiew nawiew z zewnątrz z okapu kuchennego HERU 70 T/100 T/160 T EC PRAWOSTRONNA HERU 115 T/140 T LEWOSTRONNA HERU 70T/100 T EC/160 T EC może być zamowiona jako lewostronna lub prawostronna z podłączeniem do okapu kuchennego lub bez. HERU 115T/140 T jest centralą lewostronną z podłączeniem do okapu kuchennego. HERU S jest centralą prawostronną ale może być zmieniona na połączenie lewostronne. wywiew z zewnątrz nawiew HERU S AB C.A. Östberg była pierwszą firmą w Europie, rozwijającą małe centrale wentylacyjne z odzyskiem ciepła dla mieszkań i domów. Centrale te były wyposażone od początku w obrotowe wymienniki ciepła. Departament Energii Szwedzkiego Rządu wybrał HERU jako najlepszy produkt tego typu. Okazało się bowiem, że HERU zapewnia oszczędności energii podnosząc jednocześnie komfort przy niskich kosztach utrzymania. Wysoko temperaturowa efektywność central HERU działa także kiedy na zewnątrz jest poniżej zera. W przeciwieństwie do wymienników krzyżowych gdzie odmrażanie lub zmniejszenie ilości nawiewanego powietrza jest metodą zapobiegania zamarzania wymiennika. Odmrażanie zmniejsza efektywność odzysku o 5% do 10% /podając za Szwedzkim Instytutem testów i badań/. Na rozmrażanie wymiennika i ogrzanie nawiewanego powietrza jest potrzebna dodatkowa energia. To jest porównywalne z wywiewanym powietrzem z pomp ciepła gdzie 100% powietrza nawiewanego musi być podgrzane przez system ogrzewania!

5 HERU 115 T HERU 140 T HERU 50 S 2 HERU 75 S 2 HERU 100 S EC HERU 160 T EC HERU 70 T HERU 100 T EC HERU 130 S 2 HERU 130 S EC 2 HERU 180 S 2 HERU 180 S EC 2 HERU Centrale wentylacyjne z odzyskiem ciepła HERU jest zaprojektowana do nawiewu i wywiewu powietrza w połączeniu z odzyskiem ciepła. HERU są wyposażone w filtry dla powietrza nawiewanego i wywiewanego. Jest idealna dla domów, biur i innych pomieszczeń wszędzie tam gdzie jest wymagana duża efektywność i niskie zużycie energii, a także niski poziom hałasu oraz co najważniejsze świeże komfortowe powietrze. Centrale HERU były testowane przez Szwedzki Instytut Testów i Badań. Odzysk ciepła na poziomie 84%, które byłoby stracone w konwencjonalnym systemie wentylacyjnym. Po badaniach szczelności okazało się, że wyciek, w zależności od ciśnienia zewnętrznego kształtuje się na poziomie ok 1,5 do 3%. Z R E D U K U J K O S Z T Y E N E R G I I J E S Z C Z E B A R D Z I E J! HERU jest dostępne z silnikami EC lub konwencjonalnymi AC. HERU EC może dodatkowo zredukować koszty energii o kolejne 50% w porównaniu z AC. HERU ma dwa modele, montowany na ścianie HERU T, oraz HERU S do montażu w ciepłych pomieszczeniach. Mamy w ofercie pięć modeli HERU T i siedem modeli HERU S. W Y M I E N N I K O B R O T O W Y HERU posiada regeneracyjny wymiennik obrotowy wykonany z aluminium. Wymiennik ten ma wyjątkową efektywność kiedy analizuje się ją w skali pełnego roku. To oczywiście zależy od temperatury na zewnątrz, ale może osiągać sprawność do 84%. Brak potrzeby odmrażania i odsączania wody skondensowanej ponieważ nie ma procesu gromadzenia cząstek lodu w wymienniku. Dlatego też całkowita wydajność /entalpia/ jest o 25% wyższa niż przy wymiennikach płytowych wykonanych z aluminium. Kolejną zaletą HERU z wymiennikiem obrotowym jest to, że może on automatycznie miksować chłodne powietrze nocne w lecie z powietrzem dziennym zwiększając tym samym komfort snu. HERU ma wbudowaną nagrzewnicę elektryczną w standardzie. 5

6

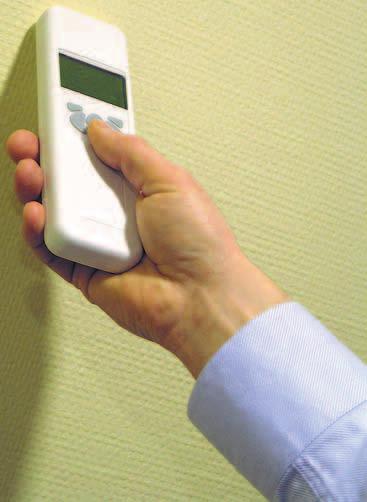

7 Kontrola i sterowanie za pomocą pilota HERU jest sterowana przez prosty w użyciu pilot. Działa do 50 metrów od urządzenia, działa przez ściany i sufity. F U N K C J E R E G U L A C Y J N E Pilot jest używany do uruchomienia żądanych parametrów: Żądana prędkość wentylatora. Żądany temperatura nawiewu, pomieszczenia lub wywiewu. Ustawienia nagrzewnicy elektrycznej. Ustawienia czasowe dla funkcji BOOST. Kompensacja ciśnienia kiedy dodatkowe ogrzewanie jest w użyciu, np. kominek lub piec. Programator tygodniowy zmieniający prędkość wentylatora. Letnie chłodzenie, prędkość wentylatora jest zwiększana bez odzysku ciepła w wymienniku. I N F O R M A C J E Pilot monitoruje status urządzenia np: Aktualną efektywność temperaturową Temperatura świeżego powietrza, wywiewu, temperatura w pomieszczeniu i po wyjściu z wymiennika. Temperatura w kanale przy nawiewie. Prędkość wentylatora. Czy wymiennik ciepła pracuje. Status wymaganego ogrzewania. Status wymaganego chłodzenia. Poziom dwutlenku węgla /jeśli sensor jest podłączony/. Względną wilgotność. Czy nadciśnienie jest wł/wył. Czy BOOST jest wł/wył. Data i godzina. A L A R M Y Alarmy są pokazywane w przypadku gdy: Jeśli spadek ciśnienia na filtrze jest zbyt wysoki. Wskazania uszkodzenia wymiennika. Jeśli temperatura nawiewu jest zbyt niska. Wskazania detektora gazów. Uruchomienie zabezpieczenia przeciwoblodzeniowego w nagrzewnic. 7

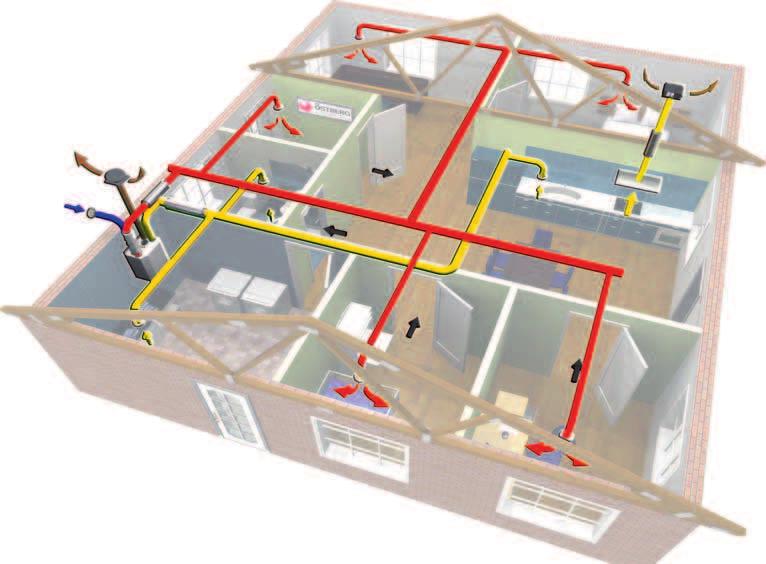

8 Pilot należy zamontować w miejscu łatwo dostępnym gdzie monitoring i kontrola centrali będzie łatwa. HERU dostarcza do domu przefi ltrowane ciepłe i schłodzone powietrze. jest czyste i świeże. W tym samym czasie HERU odzyskuje ciepło ze zużytego powietrza wywiewanego

9 Łatwy montaż, serwis I czyszczenie Centrala HERU jest łatwa w montażu i regulacji poprzez pilota, będącego na wyposażeniu urządzenia. Nasi klienci bardzo szybko przekonują się o zaletach powietrza najwyższej jakości i oszczędności wynikających z odzysku ciepła. HERU S i HERU 70T/100T EC ma unikatową konstrukcję w której wszystkie potencjalne mostki termiczne są zminimalizowane. I N S TA L L AT I O N HERU mogą być instalowane w pomieszczeniach ciepłych i zimnych, obudowa jest wykonana ze stali ocynkowanej i jest dodatkowo izolowana 50mm warstwą wełny mineralnej. HERU S może być w wersji prawostronnej, która może być przestawiona na pilocie. HERU T w wersji z podłączeniem górnym może być umieszczone w pomieszczeniach ciepłych jak pomieszczenia gospodarcze. Kanały są doprowadzane do różnych pomieszczeń: kuchni, łazienek do wywiewu powietrza oraz do salonów i sypialni do nawiewu powietrza. Okapy kuchenne mogą być połączone z HERU T osobnym kanałem obok wymiennika ciepła. D Ł U G A Ż Y W O T N O Ś Ć Centrale HERU zostały zaprojektowane w Szwecji przy zachowaniu naszych najwyższych standardów. AB C.A Östberg posiada długoletnie doświadczenie w produkcji małych central wentylacyjnych z odzyskiem ciepła z wymiennikami obrotowymi. Standardy jakościowe zarówno w odniesieniu do centrali jaki i komponentów gwarantują bezawaryjną pracę centrali przez lata. Dużą zaletą central HERU jest łatwy serwis i czyszczenie, z tego powodu urządzenia te są prawie bez obsługowe. Jedyną koniecznością jest wymiana filtrów raz na rok w połączeniu z generalną inspekcją. W Y M I A N A F I LT R A Centrale HERU są wyposażone w filtry klasy F7. HERU S posiada filtry rękawowe, natomiast HERU T jednorazowe sztywne filtry. Filter powinien być wymieniany wtedy gdy pojawi się alarm na pilocie /zdjęcie 1/. S E R W I S I C Z Y S Z C Z E N I E HERU posiada dwa niezawodne wentylatory promieniowe najwyższej jakości o niskim poziomie hałasu i najwyższej efektywności. Wentylatory są połączone tak zwanym szybkim połączeniem, łatwo je usunąć w celu czyszczenia /zdjęcie 2/. Możliwe jest także czyszczenie wymiennika /zdjęcie 3/. 9

10 H E R U 7 0 T C I Ś N I E N I E / P R Z E P Ł Y W D A N E T E C H N I C Z N E W Y M I A R Y (mm) Przepływ m 3 /h Ciśnienie całkowite Pa HERU 70 T A B C Napięcie, V/Hz 230/50 230/50 230/50 Prąd went. A 0,52 0,52 0,52 Prąd całk. A 5,80 3,23 0,62 Moc went. całk. W Moc całk. W Moc nag. el. W/A 1200/5,2 600/2,6 - Ciśnienie akustyczne, LpA Waga, kg P R AW O P R AW z podłączeniem do okapu kuchennego Okapu kuchennego M O C W E N T Y L AT O R A / P R Z E P Ł Y W Wydajność η % W W Y D A J N O Ś Ć T E M P E R AT U R O W A S T O P N I O W Y T R A N S F O R M AT O R Wykresy ciśnienia/przepływu dotyczą zarówno nawiewanego powietrza jak i wywiewanego. Wskazywana wartość mocy i SFP dotyczy obu wentylatorów V 130V 150V 170V 190V 210V 230V Dane akustyczne zostały opracowane w oparciuo następujące standardy pomiaru dźwięku: Ciśnienie i przepływ: SS-ISO Określanie poziomu mocy akustycznej w kanale: SS-ISO Określanie poziomu mocy akustycznej w przestrzenipogłosowej: SS-EN ISO O Z N A C Z E N I A W tabeli przedstawiono całkowity poziom mocy akustycznej według filtra A w db(a) (odp W). L wa, oraz w rozbiciu na pasma db(a) (odp W). W polu Dane techniczne powyżej, przedstawo całkowity poziom ciśnienia akustucznego, L pa, w db(a) (odp. 20x10-6 Pa). obliczony dla całkowitego poziomu ciśnienia akustycznego dla dźwięku emitowanego przez centralę przy 230 V. Związek pomiędzy ciśnieniem akustycznym a mocą akustyczną: Q 4 L pa = L wa+ 10 x log + 4πr 2 A Ekv ( ) gdzie Q to współczynnik kierunku, r to odległość od centrali, a A Ekv to równoważna powierzchnia absorpcyjna. Podczas obliczeń przyjęto, że Q=2, r=3 m, a A Ekv=20 m 2, co daje L pa L wa - 7. z zewnątrz L E W O D A N E A K U S T Y C Z N E z zewnątrz z zewnątrz L E W O z podłączeniem do okapu kuchennego z zewnątrz 230 V / 62 l/s Total (LwA) 63 Hz 125 Hz 250 Hz 500 Hz 1k Hz 2k Hz 4k Hz 8k Hz Do otoczenia Do nawiewu Do wywiewu V / 60 l/s Total (L wa) 63Hz 125Hz 250Hz 500Hz 1kHz 2kHz 4kHz 8kHz Do otoczenia Do nawiewu Do wywiewu V / 57 l/s Total (L wa) 63Hz 125Hz 250Hz 500Hz 1kHz 2kHz 4kHz 8kHz Do otoczenia Do nawiewu Do wywiewu V / 52 l/s Total (L wa) 63Hz 125Hz 250Hz 500Hz 1kHz 2kHz 4kHz 8kHz Do otoczenia Do nawiewu Do wywiewu V / 47 l/s Total (L wa) 63Hz 125Hz 250Hz 500Hz 1kHz 2kHz 4kHz 8kHz Do otoczenia Do nawiewu Do wywiewu V / 40 l/s Total (L wa) 63Hz 125Hz 250Hz 500Hz 1kHz 2kHz 4kHz 8kHz Do otoczenia Do nawiewu Do wywiewu V / 27 l/s Total (L wa) 63Hz 125Hz 250Hz 500Hz 1kHz 2kHz 4kHz 8kHz Do otoczenia Do nawiewu Do wywiewu Okapu kuchennego 10

11 H E R U T E C C I Ś N I E N I E / P R Z E P Ł Y W D A N E T E C H N I C Z N E W Y M I A R Y (mm) Przepływ m 3 /h Ciśnienie całkowite Pa HERU 100 T EC A B C Napięcie, V/Hz 230/50 230/50 230/50 Prąd went. A 1,63 1,63 1,63 Prąd całk. A 6,90 4,33 1,73 Moc went. całk. W Moc całk. W Moc nag. el. W/A 1200/5,2 600/2,6 - Ciśnienie akustyczne, LpA Waga, kg P R AW O P R AW z podłączeniem do okapu kuchennego Okapu kuchennego M O C W E N T Y L AT O R A / P R Z E P Ł Y W Wydajność η % W W Y D A J N O Ś Ć T E M P E R AT U R O W A Wykresy ciśnienia/przepływu dotyczą zarówno nawiewanego powietrza jak i wywiewanego. Wskazywana wartość mocy i SFP dotyczy obu wentylatorów. Dane akustyczne zostały opracowane w oparciuo następujące standardy pomiaru dźwięku: Ciśnienie i przepływ: SS-ISO Określanie poziomu mocy akustycznej w kanale: SS-ISO Określanie poziomu mocy akustycznej w przestrzenipogłosowej: SS-EN ISO z zewnątrz L E W O D A N E A K U S T Y C Z N E z zewnątrz z zewnątrz L E W O z podłączeniem do okapu kuchennego z zewnątrz 10 V / 90 l/s Total (L wa) 63 Hz 125 Hz 250 Hz 500 Hz 1k Hz 2k Hz 4k Hz 8k Hz Do otoczenia Do nawiewu Do wywiewu V / 77 l/s Total (L wa) 63Hz 125Hz 250Hz 500Hz 1kHz 2kHz 4kHz 8kHz Do otoczenia Do nawiewu Do wywiewu V / 51 l/s Total (L wa) 63Hz 125Hz 250Hz 500Hz 1kHz 2kHz 4kHz 8kHz Do otoczenia Do nawiewu Do wywiewu V / 33 l/s Total (L wa) 63Hz 125Hz 250Hz 500Hz 1kHz 2kHz 4kHz 8kHz Do otoczenia Do nawiewu Do wywiewu Okapu kuchennego O Z N A C Z E N I A W tabeli przedstawiono całkowity poziom mocy akustycznej według filtra A w db(a) (odp W). L wa, oraz w rozbiciu na pasma db(a) (odp W). W polu Dane techniczne powyżej, przedstawo całkowity poziom ciśnienia akustucznego, L pa, w db(a) (odp. 20x10-6 Pa). obliczony dla całkowitego poziomu ciśnienia akustycznego dla dźwięku emitowanego przez centralę przy 230 V. Związek pomiędzy ciśnieniem akustycznym a mocą akustyczną: Q 4 L pa = L wa + 10 x log + 4πr 2 A Ekv ( ) gdzie Q to współczynnik kierunku, r to odległość od centrali, a A Ekv to równoważna powierzchnia absorpcyjna. Podczas obliczeń przyjęto, że Q=2, r=3 m, a A Ekv=20 m 2, co daje L pa L wa

12 H E R U T C I Ś N I E N I E / P R Z E P Ł Y W D A N E T E C H N I C Z N E W Y M I A R Y (mm) Przepływ m 3 /h Ciśnienie całkowite Pa HERU 115 T Napięcie, V/Hz 230/50 Prąd went. A 0,97 Prąd całk. A 8,50 Moc went. całk. W 223 Moc całk. W 1950 Moc nag. el. W/A 1700/7,4 Ciśnienie akustyczne, LpA 49 Waga, kg 81 L E W O L E W O z podłączeniem do okapu kuchennego M O C W E N T Y L AT O R A / P R Z E P Ł Y W Wydajność η % W W Y D A J N O Ś Ć T E M P E R AT U R O W A S T O P N I O W Y T R A N S F O R M AT O R Wykresy ciśnienia/przepływu dotyczą zarówno nawiewanego powietrza jak i wywiewanego. Wskazywana wartość mocy i SFP dotyczy obu wentylatorów V 130V 150V 170V 190V 210V 230V Dane akustyczne zostały opracowane w oparciuo następujące standardy pomiaru dźwięku: Ciśnienie i przepływ: SS-ISO Określanie poziomu mocy akustycznej w kanale: SS-ISO Określanie poziomu mocy akustycznej w przestrzenipogłosowej: SS-EN ISO O Z N A C Z E N I A W tabeli przedstawiono całkowity poziom mocy akustycznej według filtra A w db(a) (odp W). L wa, oraz w rozbiciu na pasma db(a) (odp W). W polu Dane techniczne powyżej, przedstawo całkowity poziom ciśnienia akustucznego, L pa, w db(a) (odp. 20x10-6 Pa). obliczony dla całkowitego poziomu ciśnienia akustycznego dla dźwięku emitowanego przez centralę przy 230 V. Związek pomiędzy ciśnieniem akustycznym a mocą akustyczną: Q 4 L pa = L wa+ 10 x log + 4πr 2 A Ekv ( ) gdzie Q to współczynnik kierunku, r to odległość od centrali, a A Ekv to równoważna powierzchnia absorpcyjna. Podczas obliczeń przyjęto, że Q=2, r=3 m, a A Ekv=20 m 2, co daje L pa L wa - 7. Okapu kuchennego z zewnątrz D A N E A K U S T Y C Z N E 230 V / 100 l/s Total (LwA) 63 Hz 125 Hz 250 Hz 500 Hz 1k Hz 2k Hz 4k Hz 8k Hz Do otoczenia Do nawiewu Do wywiewu V / 95 l/s Total (L wa) 63Hz 125Hz 250Hz 500Hz 1kHz 2kHz 4kHz 8kHz Do otoczenia Do nawiewu Do wywiewu V / 87 l/s Total (L wa) 63Hz 125Hz 250Hz 500Hz 1kHz 2kHz 4kHz 8kHz Do otoczenia Do nawiewu Do wywiewu V / 81 l/s Total (L wa) 63Hz 125Hz 250Hz 500Hz 1kHz 2kHz 4kHz 8kHz Do otoczenia Do nawiewu Do wywiewu V / 69 l/s Total (L wa) 63Hz 125Hz 250Hz 500Hz 1kHz 2kHz 4kHz 8kHz Do otoczenia Do nawiewu Do wywiewu V / 55 l/s Total (L wa) 63Hz 125Hz 250Hz 500Hz 1kHz 2kHz 4kHz 8kHz Do otoczenia Do nawiewu Do wywiewu V / 36 l/s Total (L wa) 63Hz 125Hz 250Hz 500Hz 1kHz 2kHz 4kHz 8kHz Do otoczenia Do nawiewu Do wywiewu

13 H E R U T C I Ś N I E N I E / P R Z E P Ł Y W D A N E T E C H N I C Z N E W Y M I A R Y (mm) Przepływ m 3 /h Ciśnienie całkowite Pa HERU 140 T Napięcie, V/Hz 230/50 Prąd went. A 1,54 Prąd całk. A 9,00 Moc went. całk. W 340 Moc całk. W 2070 Moc nag. el. W/A 1700/7,4 Ciśnienie akustyczne, LpA 47 Waga, kg 81 L E W O L E W O z podłączeniem do okapu kuchennego M O C W E N T Y L AT O R A / P R Z E P Ł Y W Wydajność η % W W Y D A J N O Ś Ć T E M P E R AT U R O W A S T O P N I O W Y T R A N S F O R M AT O R Wykresy ciśnienia/przepływu dotyczą zarówno nawiewanego powietrza jak i wywiewanego. Wskazywana wartość mocy i SFP dotyczy obu wentylatorów V 130V 150V 170V 190V 210V 230V Dane akustyczne zostały opracowane w oparciuo następujące standardy pomiaru dźwięku: Ciśnienie i przepływ: SS-ISO Określanie poziomu mocy akustycznej w kanale: SS-ISO Określanie poziomu mocy akustycznej w przestrzenipogłosowej: SS-EN ISO O Z N A C Z E N I A W tabeli przedstawiono całkowity poziom mocy akustycznej według filtra A w db(a) (odp W). L wa, oraz w rozbiciu na pasma db(a) (odp W). W polu Dane techniczne powyżej, przedstawo całkowity poziom ciśnienia akustucznego, L pa, w db(a) (odp. 20x10-6 Pa). obliczony dla całkowitego poziomu ciśnienia akustycznego dla dźwięku emitowanego przez centralę przy 230 V. Związek pomiędzy ciśnieniem akustycznym a mocą akustyczną: Q 4 L pa = L wa + 10 x log + 4πr 2 A Ekv ( ) gdzie Q to współczynnik kierunku, r to odległość od centrali, a A Ekv to równoważna powierzchnia absorpcyjna. Podczas obliczeń przyjęto, że Q=2, r=3 m, a A Ekv=20 m 2, co daje L pa L wa - 7. Okapu kuchennego z zewnątrz D A N E A K U S T Y C Z N E 230 V / 126 l/s Total (L wa) 63 Hz 125 Hz 250 Hz 500 Hz 1k Hz 2k Hz 4k Hz 8k Hz Do otoczenia Do nawiewu Do wywiewu V / 123 l/s Total (L wa) 63Hz 125Hz 250Hz 500Hz 1kHz 2kHz 4kHz 8kHz Do otoczenia Do nawiewu Do wywiewu V / 118 l/s Total (L wa) 63Hz 125Hz 250Hz 500Hz 1kHz 2kHz 4kHz 8kHz Do otoczenia Do nawiewu Do wywiewu V / 110 l/s Total (L wa) 63Hz 125Hz 250Hz 500Hz 1kHz 2kHz 4kHz 8kHz Do otoczenia Do nawiewu Do wywiewu V / 98 l/s Total (LwA) 63Hz 125Hz 250Hz 500Hz 1kHz 2kHz 4kHz 8kHz Do otoczenia Do nawiewu Do wywiewu V / 83 l/s Total (LwA) 63Hz 125Hz 250Hz 500Hz 1kHz 2kHz 4kHz 8kHz Do otoczenia Do nawiewu Do wywiewu V / 58 l/s Total (LwA) 63Hz 125Hz 250Hz 500Hz 1kHz 2kHz 4kHz 8kHz Do otoczenia Do nawiewu Do wywiewu

14 H E R U T E C C I Ś N I E N I E / P R Z E P Ł Y W D A N E T E C H N I C Z N E W Y M I A R Y (mm) Przepływ m 3 /h Ciśnienie całkowite Pa HERU 160 T EC A B C Napięcie, V/Hz 230/50 230/50 230/50 Prąd went. A 2,53 2,53 2,53 Prąd całk. A 10,00 6,30 2,63 Moc went. całk. W Moc całk. W Moc nag. el. W/A 1700/7,4 850/3,7 - Ciśnienie akustyczne, LpA Waga, kg P R AW O P R AW z podłączeniem do okapu kuchennego M O C W E N T Y L AT O R A / P R Z E P Ł Y W Wydajność η % W W Y D A J N O Ś Ć T E M P E R AT U R O W A Wykresy ciśnienia/przepływu dotyczą zarówno nawiewanego powietrza jak i wywiewanego. Wskazywana wartość mocy i SFP dotyczy obu wentylatorów. Dane akustyczne zostały opracowane w oparciuo następujące standardy pomiaru dźwięku: Ciśnienie i przepływ: SS-ISO Określanie poziomu mocy akustycznej w kanale: SS-ISO Określanie poziomu mocy akustycznej w przestrzenipogłosowej: SS-EN ISO z zewnątrz L E W O D A N E A K U S T Y C Z N E z zewnątrz Okapu kuchennego z zewnątrz L E W O z podłączeniem do okapu kuchennego Okapu kuchennego z zewnątrz 10 V / 131 l/s Total (LwA) 63 Hz 125 Hz 250 Hz 500 Hz 1k Hz 2k Hz 4k Hz 8k Hz Do otoczenia Do nawiewu Do wywiewu V / 104 l/s Total (L wa) 63Hz 125Hz 250Hz 500Hz 1kHz 2kHz 4kHz 8kHz Do otoczenia Do nawiewu Do wywiewu V / 67 l/s Total (L wa) 63Hz 125Hz 250Hz 500Hz 1kHz 2kHz 4kHz 8kHz Do otoczenia Do nawiewu Do wywiewu V / 33 l/s Total (L wa) 63Hz 125Hz 250Hz 500Hz 1kHz 2kHz 4kHz 8kHz Do otoczenia Do nawiewu Do wywiewu O Z N A C Z E N I A W tabeli przedstawiono całkowity poziom mocy akustycznej według filtra A w db(a) (odp W). L wa, oraz w rozbiciu na pasma db(a) (odp W). W polu Dane techniczne powyżej, przedstawo całkowity poziom ciśnienia akustucznego, L pa, w db(a) (odp. 20x10-6 Pa). obliczony dla całkowitego poziomu ciśnienia akustycznego dla dźwięku emitowanego przez centralę przy 230 V. Związek pomiędzy ciśnieniem akustycznym a mocą akustyczną: Q 4 L pa = L wa+ 10 x log + 4πr 2 A Ekv ( ) gdzie Q to współczynnik kierunku, r to odległość od centrali, a A Ekv to równoważna powierzchnia absorpcyjna. Podczas obliczeń przyjęto, że Q=2, r=3 m, a A Ekv=20 m 2, co daje L pa L wa
