1 Układanie w liniach kablowych SN kabla AXAL-TT-PRO metodą płużenia Lesław Kwidziński

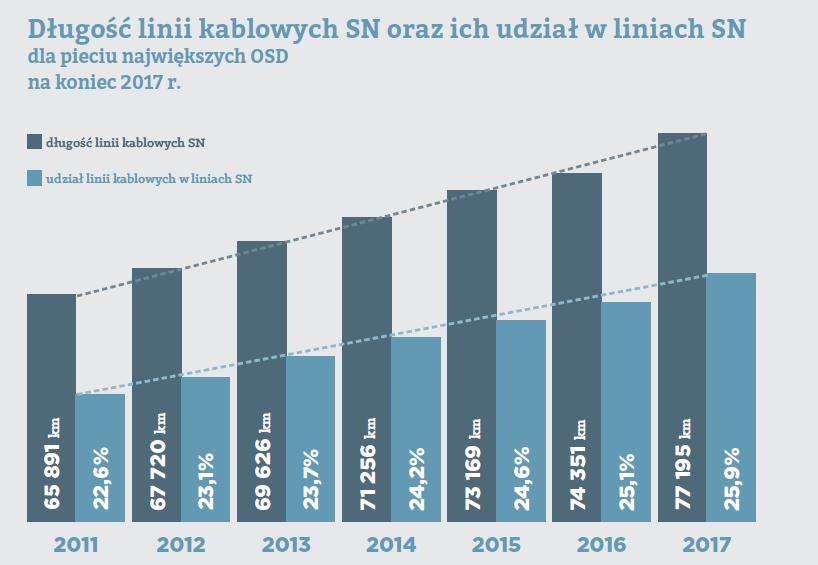

2 Plany OSD Udział linii kablowych w liniach SN: w Polsce w 2017 roku ok. 26% średnia europejska wynosi o 20 p.p. więcej niż w Polsce 10 najlepszych państw europejskich ok. 75% Źródło: Raport PTPiREE z :15 2

3 Wdrażanie nowych technologii aspekt społeczny Źródło: Rocznik Demograficzny :15 3

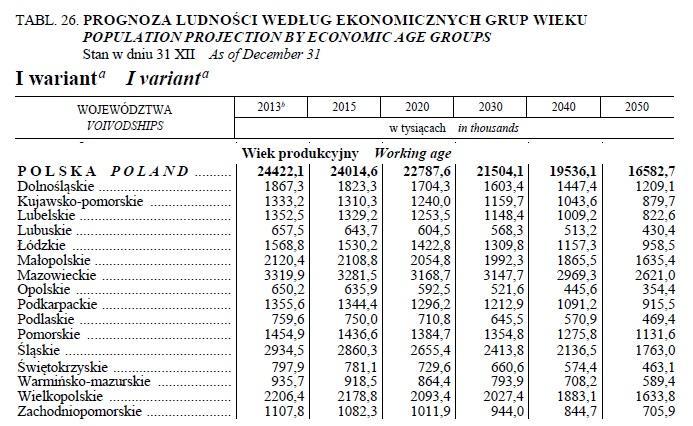

4 Wdrażanie nowych technologii aspekt społeczny Źródło: Rocznik Demograficzny :15 4

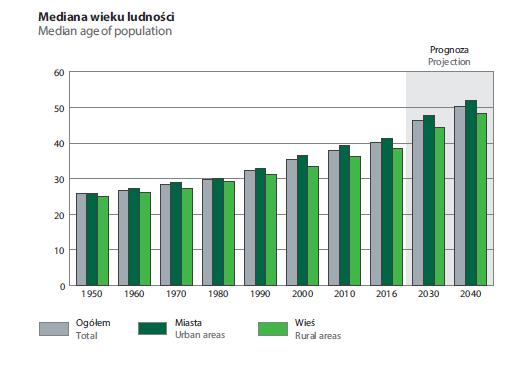

5 Wdrażanie nowych technologii aspekt społeczny Źródło: Atlas Demograficzny Polski :15 5

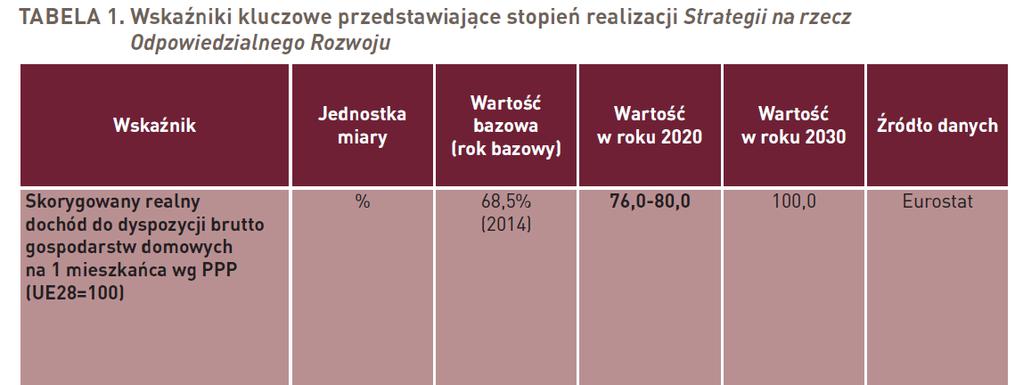

6 Wdrażanie nowych technologii aspekt ekonomiczny Przewidywany wzrostu wynagrodzeń wg. Ministerstwa Finansów: w 2019 roku to 5,1 proc., a w 2020 roku 5,3 proc Parytet siły nabywczej, PSN, PPP (od ang. purchasing power parity) Źródło: gov.pl :15 6

7 W nadchodzącej przyszłości: Wdrażanie nowych technologii aspekt ekonomiczny - brak wykwalifikowanych pracowników, - wzrost kosztów pracy, - większe obostrzenia w zakresie ochrony przyrody, spowodują wprowadzanie innowacyjnych technologii :15 7

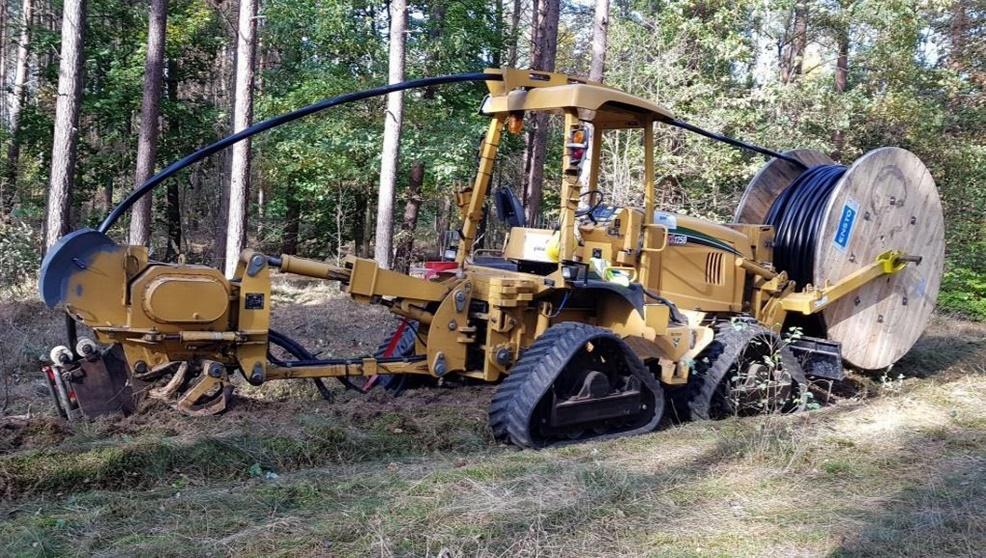

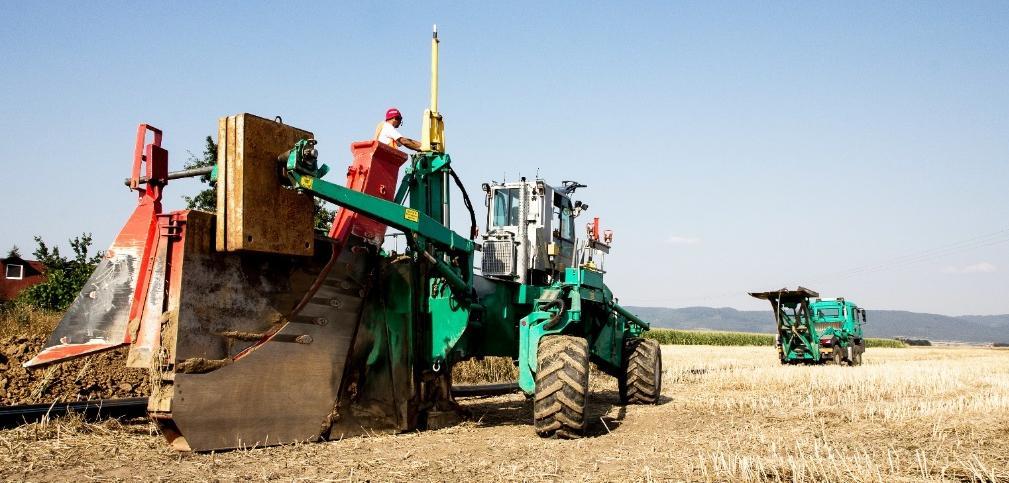

8 Układanie kabli metodami płużenia Pług wibracyjny Stosunkowo mała moc Uproszczony proces układania Maksymalna głębokość do ok. 1,3 m Bardzo zwrotna maszyna Pług ciągniony Duża moc maszyn Złożony proces Maksymalna głębokość układania 2,25m Możliwość układania kilku linii kablowych Nowoczesne i przyjazne dla środowiska metody instalacji kabli i rur, zapewniające skróceniu czasu trwania robót ziemnych. Nowoczesne metody układania kabli stawiają wysokie wymagania nowoczesnym konstrukcjom kabli :15 8

9 Przykład kabla - AXAL-TT PRO Nowa konstrukcja kabla 3-żyłowego; Kabel rekomendowany do układania w ziemi nowoczesnymi metodami płużenia Ciągły proces udoskonalania konstrukcji przez NKT Zgodność z normami: - PN-HD620 S2:2010 Part 10 Section M :15 9

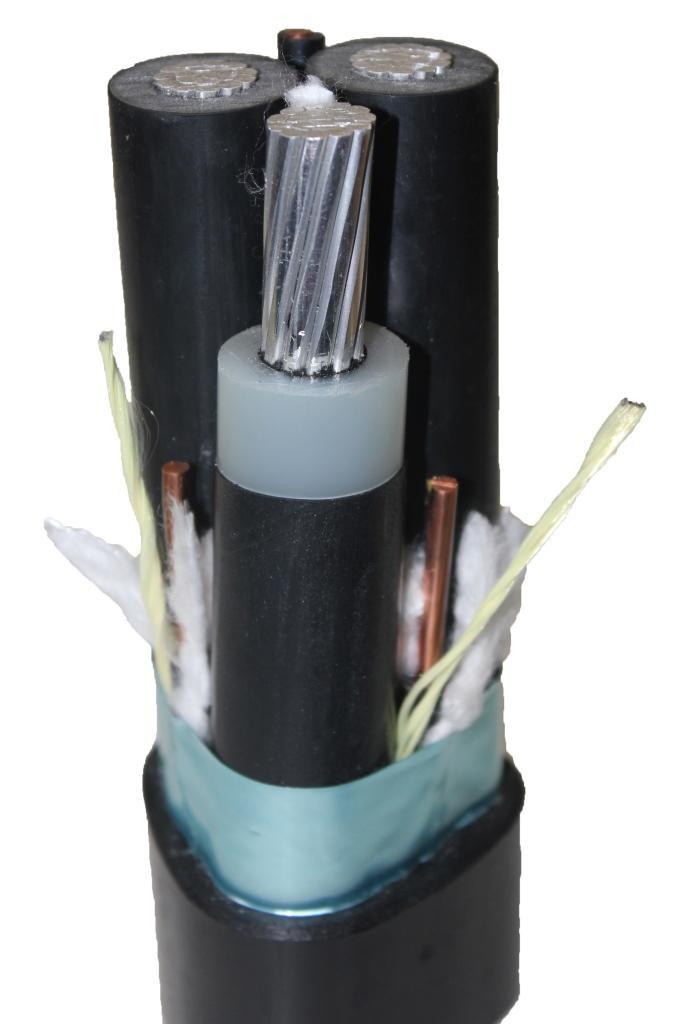

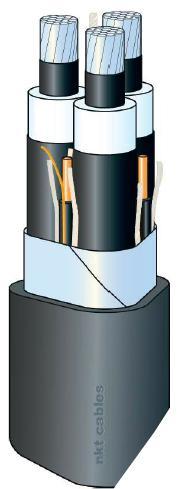

10 AXAL TT PRO budowa Żyła główna stop Al., wielodrutowa, kompaktowana Uszczelniona wzdłużnie Zakres przekrojów: od 3x25 do 3x400 mm 2 Izolacja XLPE, potrójnie wytłaczana Wytłaczany ekran półprzewodzący na żyle Wytłaczany ekran półprzewodzący na izolacji Żyła powrotna 3 druty Cu lub Al osadzone w materiale przewodzącym odpornym na korozje Linka kevlarowa ułatwiająca zdejmowanie powłoki. Uszczelnienie promieniowe, taśma Al Uszczelnienie wzdłużne, proszek i włókna Powłoka zewnętrzna, Nominalna grubość 4,1 mm PE dwuwarstwowy PRO: - twarda zewnętrzna warstwa (0,5 mm) - wewnętrzna warstwa absorbująca uderzenia (3,6 mm) :15 10

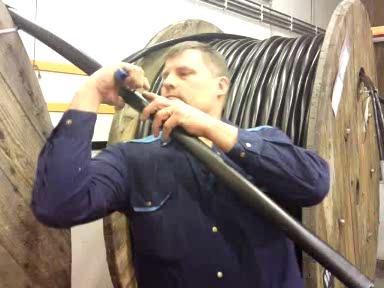

11 Montaż przygotowanie kabla Zdjęcie powłoki kabla ok. 2 minut

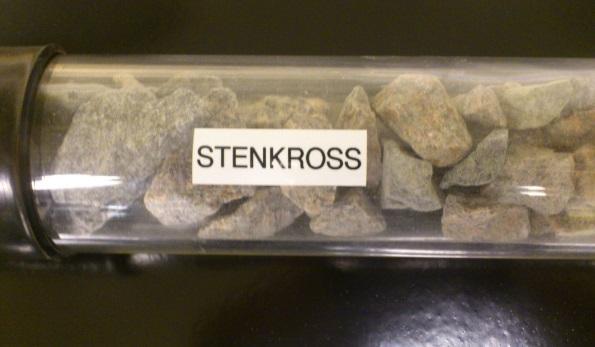

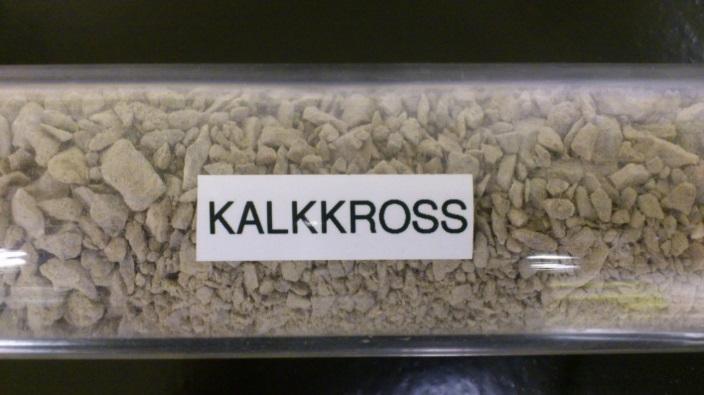

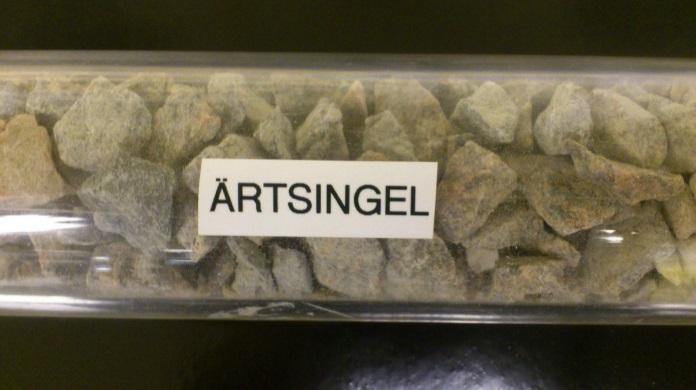

12 Test wytrzymałości kabla obiekt badania Raport z Testu Nr NKTCF Kabel AXAL-TT-PRO - vs - kabel ze standardową powłoką PE-LLD 4 frakcje tłuczonego kamienia Zdjęcia i informacje udostępnione przez NKT :15 12

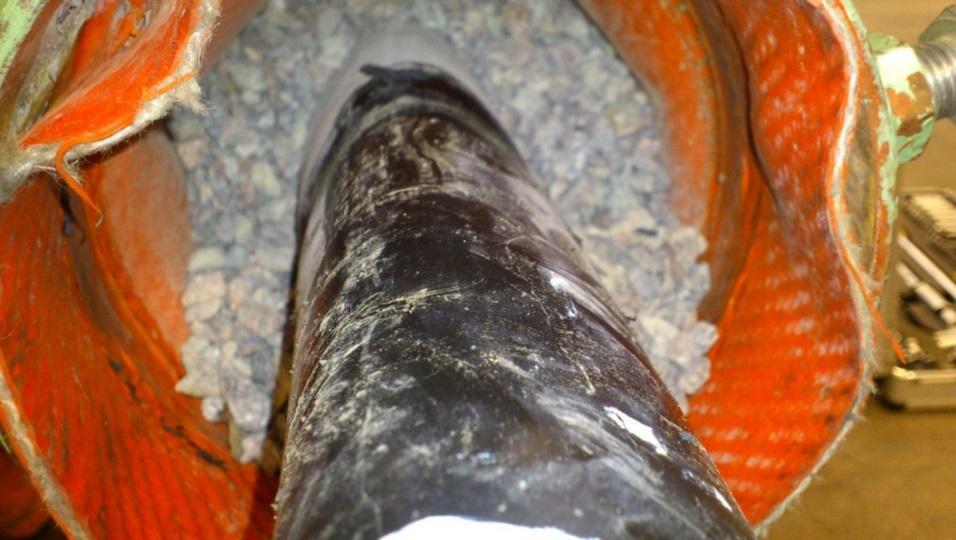

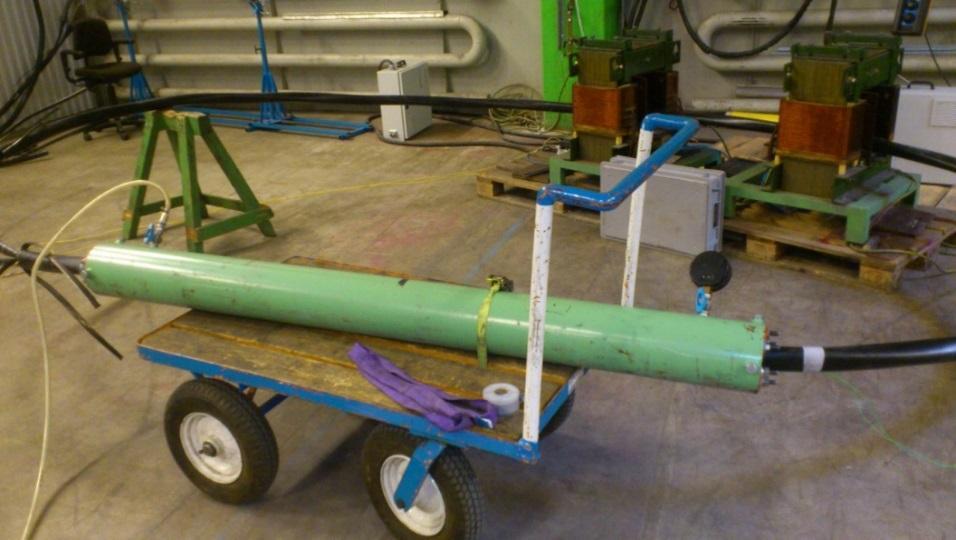

13 Test wytrzymałości powłoki kabla procedura badania Raport z Testu Nr NKTCF Kable SN przechodzące przez elastyczny rękaw wypełniony odpowiednim kruszywem, umieszczony w zamkniętej, szczelnej rurze stalowej 3 cykle: 8h prądowe i 16 h chłodzenia Temperatura żył roboczych o C Doprowadzona instalacja ze sprężonym gazem Ciśnienie wewnątrz rury 0,2 MPa (2 bary) powyżej ciśnienia otoczenia testy wykonane dla 4 różnych frakcji tłuczonego kamienia (jako wypełnienie rękawa) Zdjęcia i informacje udostępnione przez NKT :15 13

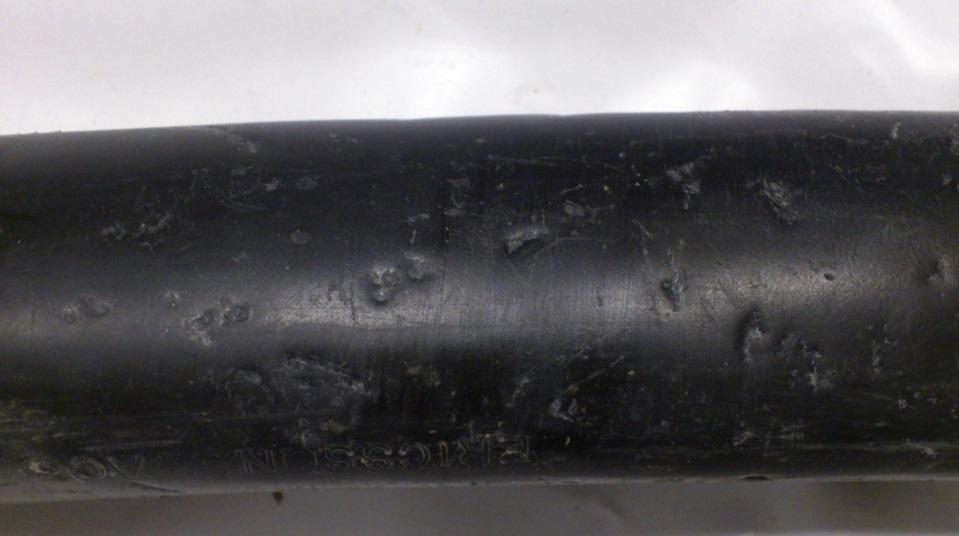

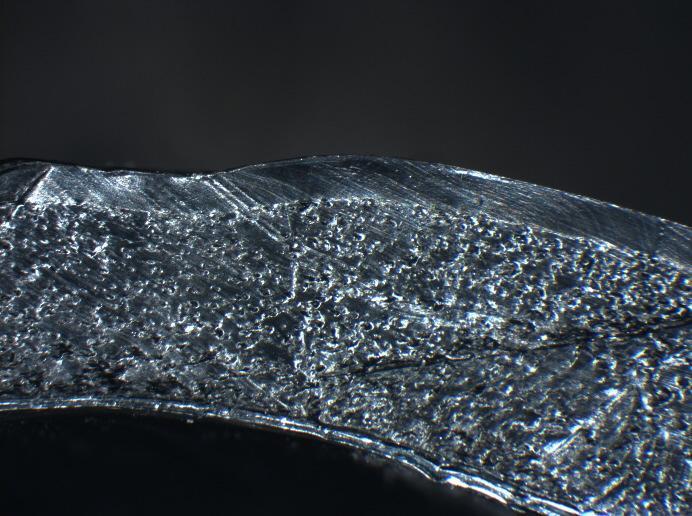

14 AXAL TT PRO Test wytrzymałości powłoki kabla wyniki badania Raport z Testu Nr NKTCF Największe uszkodzenie kabla przy nacisku najgrubszym kamieniem łamanym Największe uszkodzenie powłoki wgniecenie o głębokości 0,79 mm Zmniejszenie grubości dwuwarstwowej powłoki do 3,45 mm Ekran przewodzący, żyła powrotna, izolacja XLPE bez uszkodzenia Zdjęcia i informacje udostępnione przez NKT :15 14

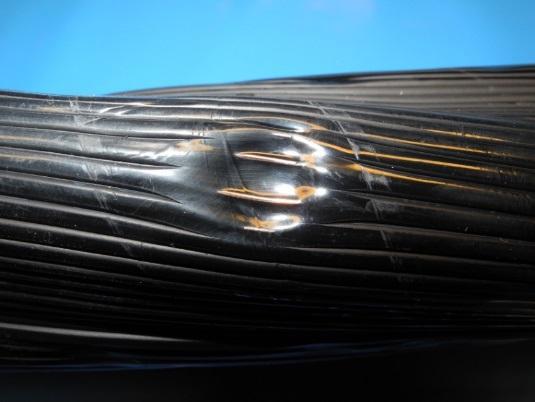

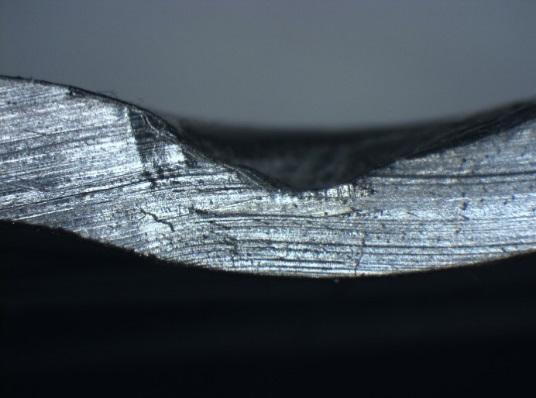

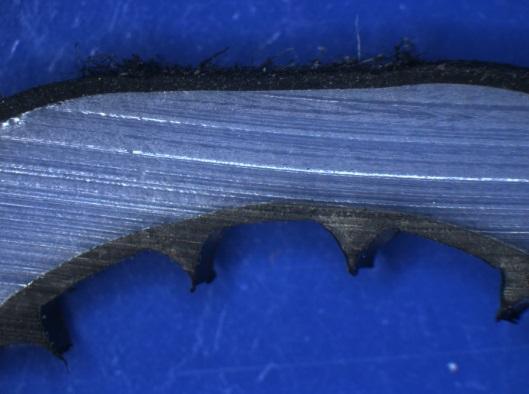

15 Test wytrzymałości powłoki kabla wyniki badania Raport z Testu Nr NKTCF kabel ze standardową powłoką PE-LLD (linear low-density) Największe uszkodzenie kabla przy nacisku najgrubszym kamieniem łamanym Największe uszkodzenie powłoki wgniecenie o głębokości 1,27 mm Zmniejszenie grubości dwuwarstwowej powłoki do 1,66 mm Uszkodzenie wgniecenie żyły powrotnej Deformacja izolacji XLPE Zdjęcia i informacje udostępnione przez NKT :15 15

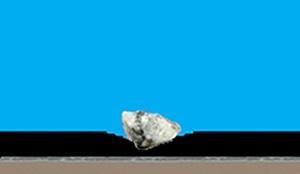

16 Dodatkowa warstwa powłoki Dodatkowo gruba powłoka Absorbująca uderzenia i naciski Konstrukcja kabla Powłoka PRO - dwuwarstwowa - redukcja kosztów związanych z uszkodzeniem powłoki 4 krotnie bardziej wytrzymała od standardowych Standardowa powłoka PE-LLD Powłoka dwuwarstwowa kabla AXAL TT PRO :15 16

17 Jakość płużenia Wymagania stawiane kablom Wysokie Prawdopodobnie Wysoka jakość ułożenia Niskie akceptowalna jakość ułożenia Niezawodność w eksploatacji Zaawansowanie technologiczne maszyn Wysokie Lepiej zapomnieć o płużeniu Prawdopodobnie akceptowalna jakość ułożenia Niskie :15 17

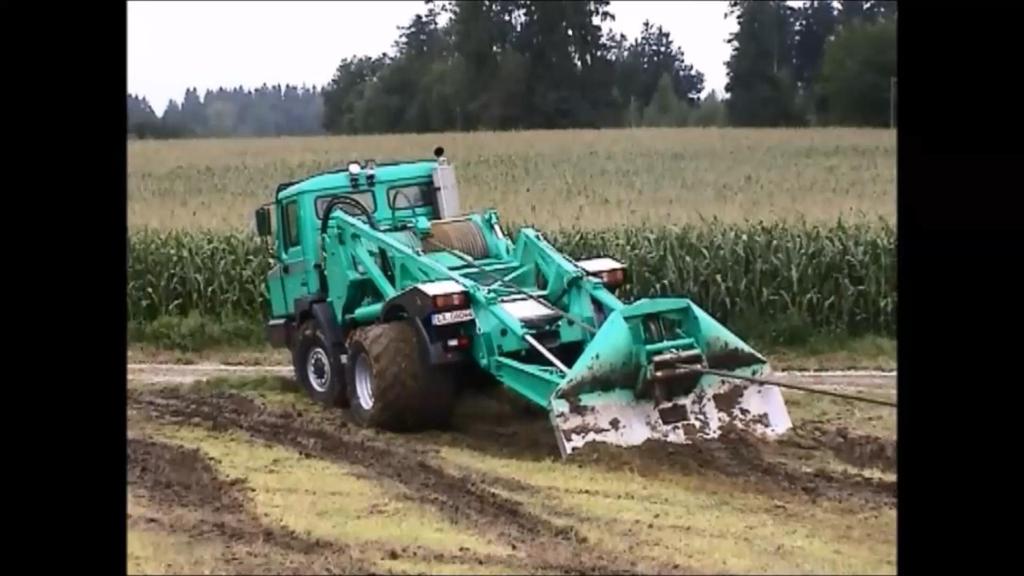

18 Płużenie kabli trzyżyłowy vs 3 kabli jednożyłowe Kabel trzyżyłowy podawany z ziemi :15 18

19 Płużenie kabli trzyżyłowy vs 3 kabli jednożyłowe 3 kable jednożyłowe podawane z ziemi :15 19

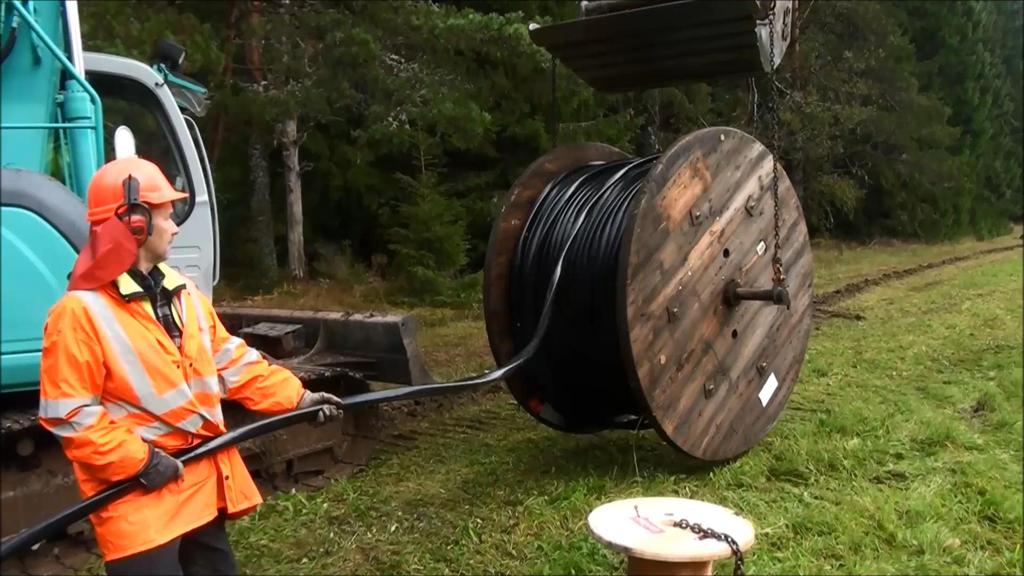

20 Płużenie kabli trzyżyłowy vs 3 kabli jednożyłowe Kabel trzyżyłowy bezpośrednio rozwijany z bębna :15 20

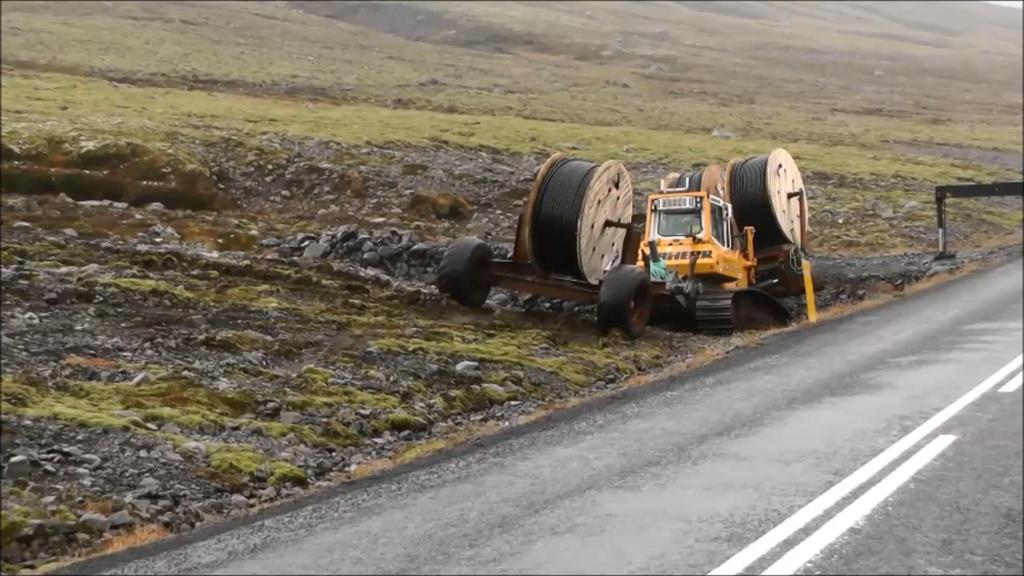

21 Płużenie kabli trzyżyłowy vs 3 kabli jednożyłowe 3 kable jednożyłowe bezpośrednio rozwijane z bębna :16 21

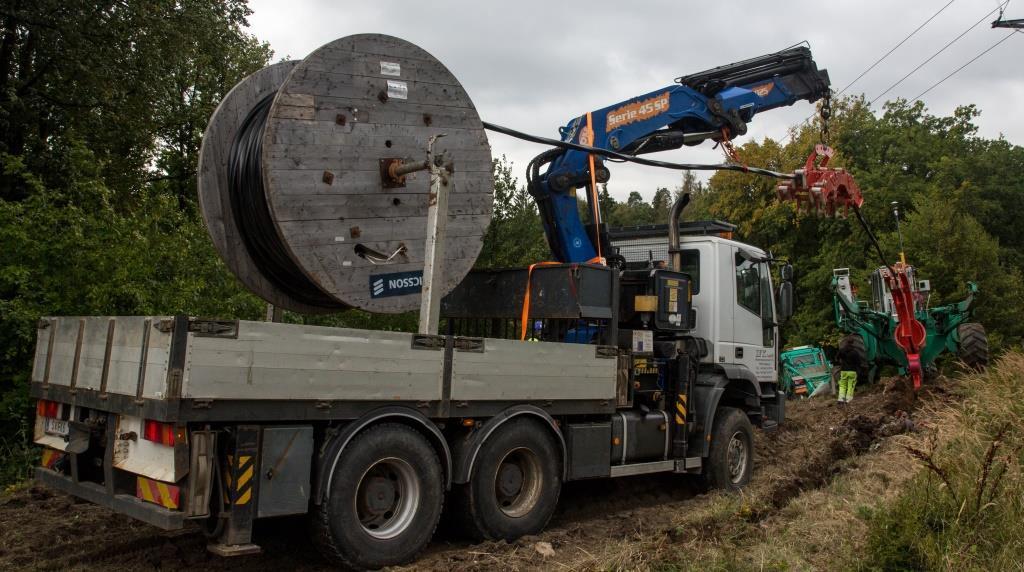

22 Płużenie kabli trzyżyłowy vs 3 kabli jednożyłowe Przykłady jednostek logistycznych do transportu bębnów kablowych :16 22

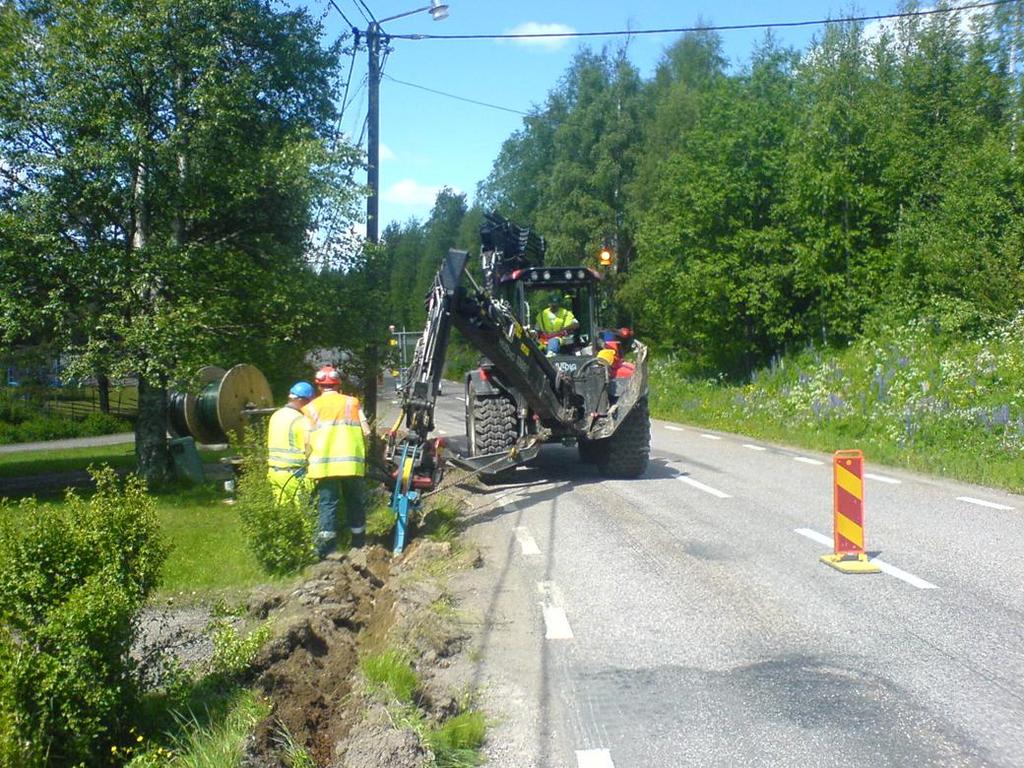

23 Korzyści ze stosowania metody płużenia Niższe koszty inwestycji Krótszy czas realizacji Metoda płużenia redukuje wpływ na środowisko Warunkiem sukcesu jest odpowiedni wybór projektu do tej technologii: Długość trasy Warunki środowiskowe (skrzyżowanie z innymi sieciami i infrastrukturą naziemną) Warunki geologiczne i morfologiczne :16 23

24 Doświadczenia z AXAL-TT PRO Szwecja Islandia Czechy POLSKA Od 2004 roku ułożono maszynowo ponad km linii kablem AXAL-TT PRO Kabel trzyżyłowy upraszcza proces układania maszynowego :16 24
