Mechaniczne układanie kabli - jak to zrobić?

Transkrypt

1 Mechaniczne układanie kabli - jak to zrobić? Wisła r. Bartłomiej Mruk TAURON Dystrybucja S.A.

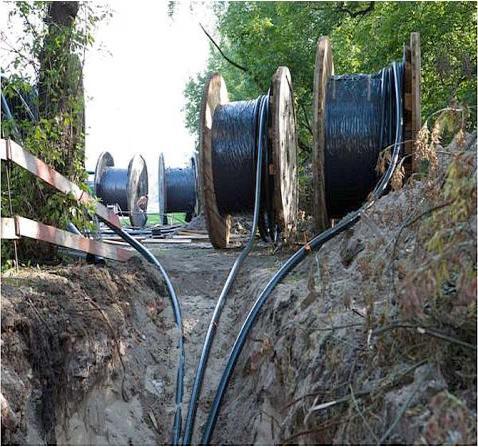

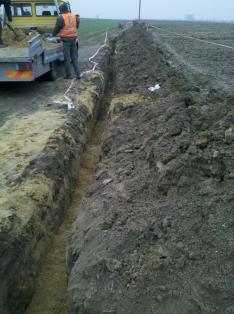

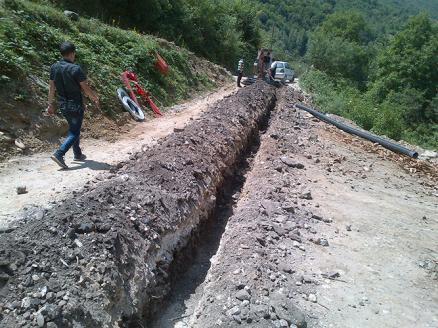

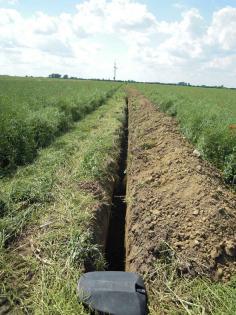

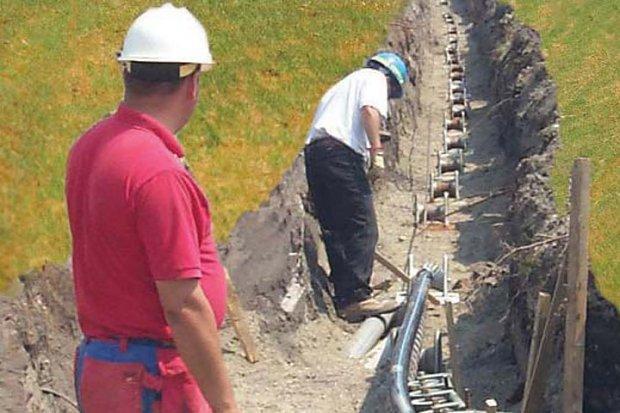

2 geneza. Ograniczona wydolność rynku wykonawców metoda tradycyjna. (brak pracowników) Mechanizacja prac. Układanie kabli elektroenergetycznych nn, SN oraz WN metodą płużenia jest stosowane między innymi u naszych sąsiadów w: Skandynawii, Francji, Niemczech, Austrii Czechach. Mechaniczne układanie kabli: Wydajność: średni ok. 1 km/dzień (mniejsze koszty), Krótki czas zajęcia pod prace działki,

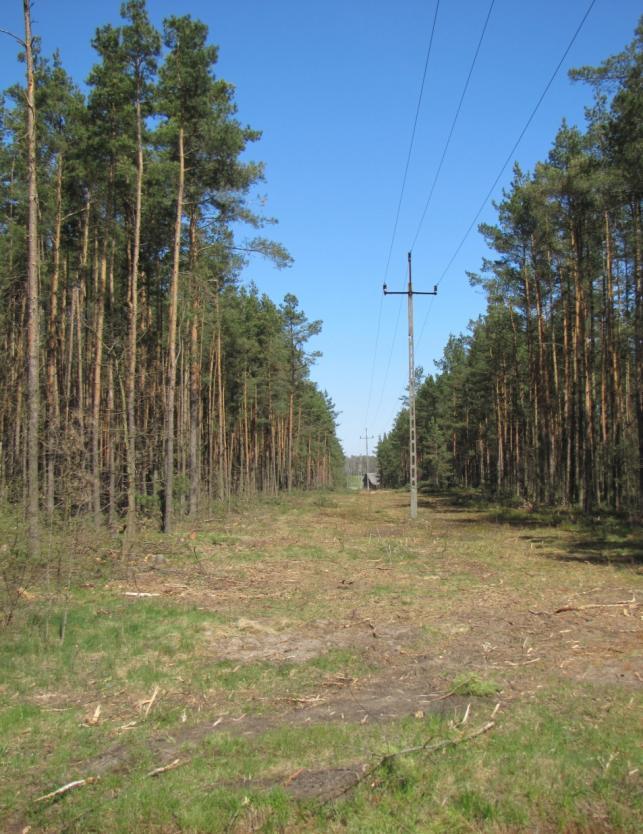

3 geneza: kablowanie lasów. Kablowanie linii w lasach. Potencjalny zakres prac. Dane TD: Linie napowietrzne WN ok km średnie zadrzewienie ok 35% w tym linie w Lasach Państwowych ok. 700 km. Linie napowietrzne SN ok km średnie zadrzewienie ok 30% w tym linie w Lasach Państwowych ok km. Kablowanie linii napowietrznych w lasach: Ograniczenie awarii (wskaźniki SAIDI i SAIFI) Służebności z LP, Przygotowany teren, Ograniczenie kosztów eksploatacji (np. zmniejszony zakres wycinki) Linia napowietrzna - pas eksploatacyjny. Linia kablowa - pas eksploatacyjny.

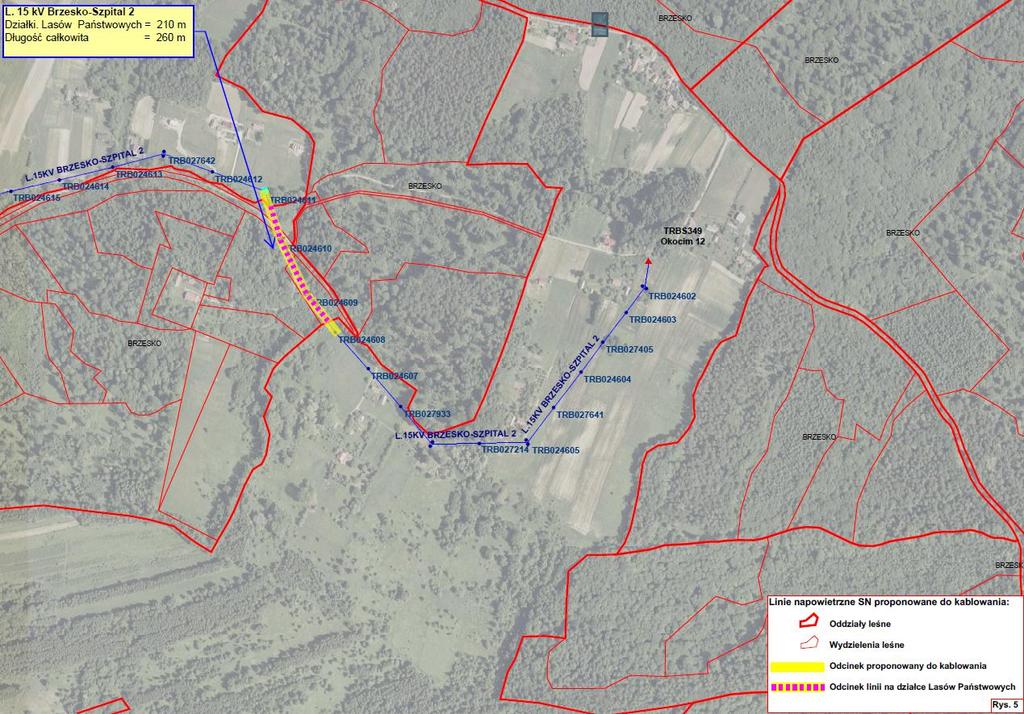

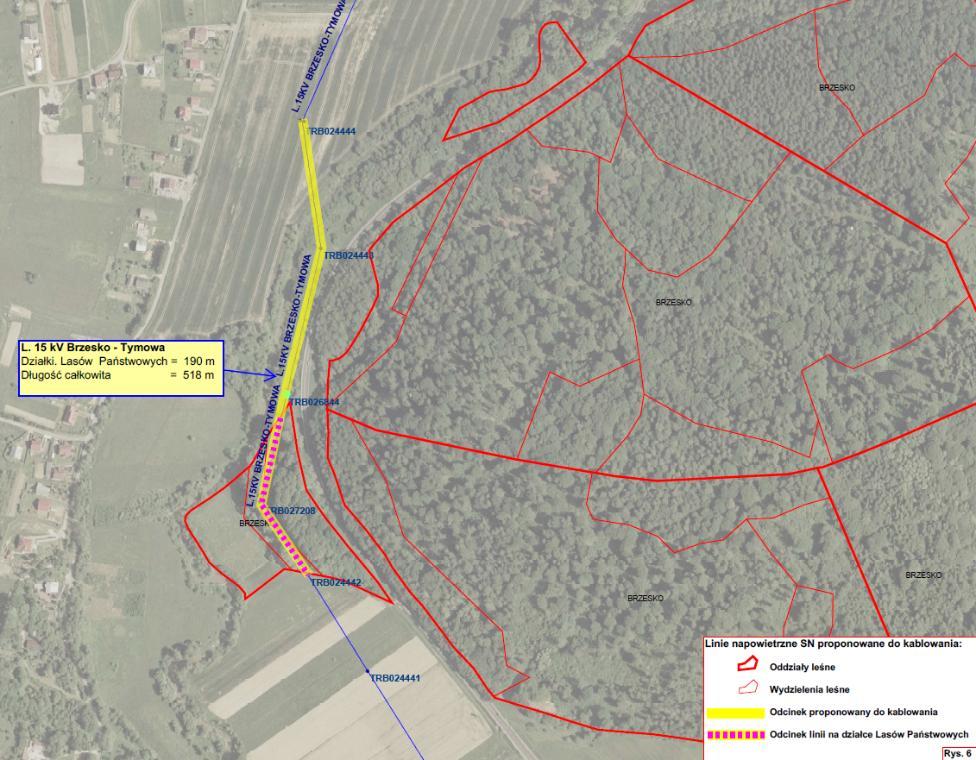

4 geneza: kablowanie lasów. Kablowanie linii w lasach. linia SN długość ok 520 m (w tym LP 200 m) Region Bochnia Wariant I ok. 260 m Wariant II ok. 550 m Wariant II, linia SN długość ok 550 m (w tym LP 400 m) Wariant I, linia SN długość ok 260 m (w tym LP 210 m) Region Bochnia

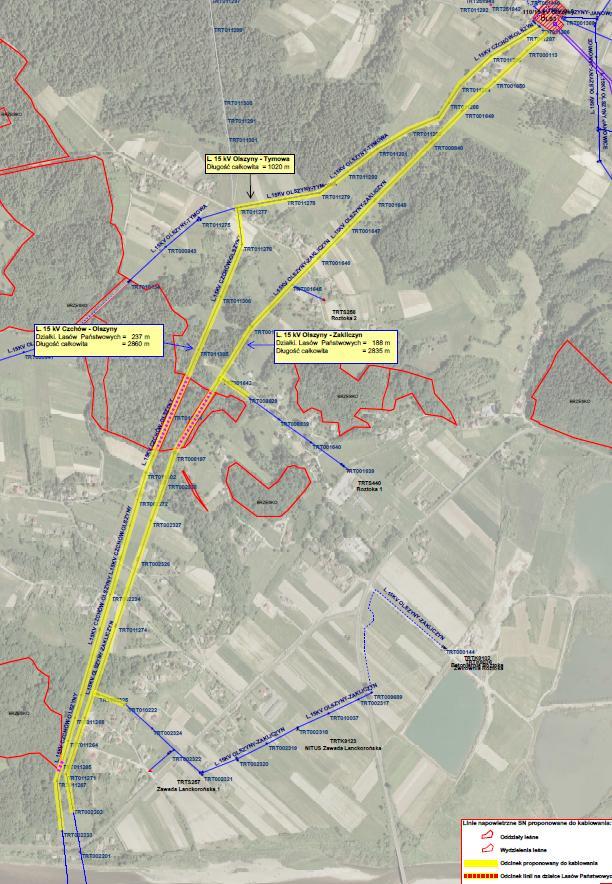

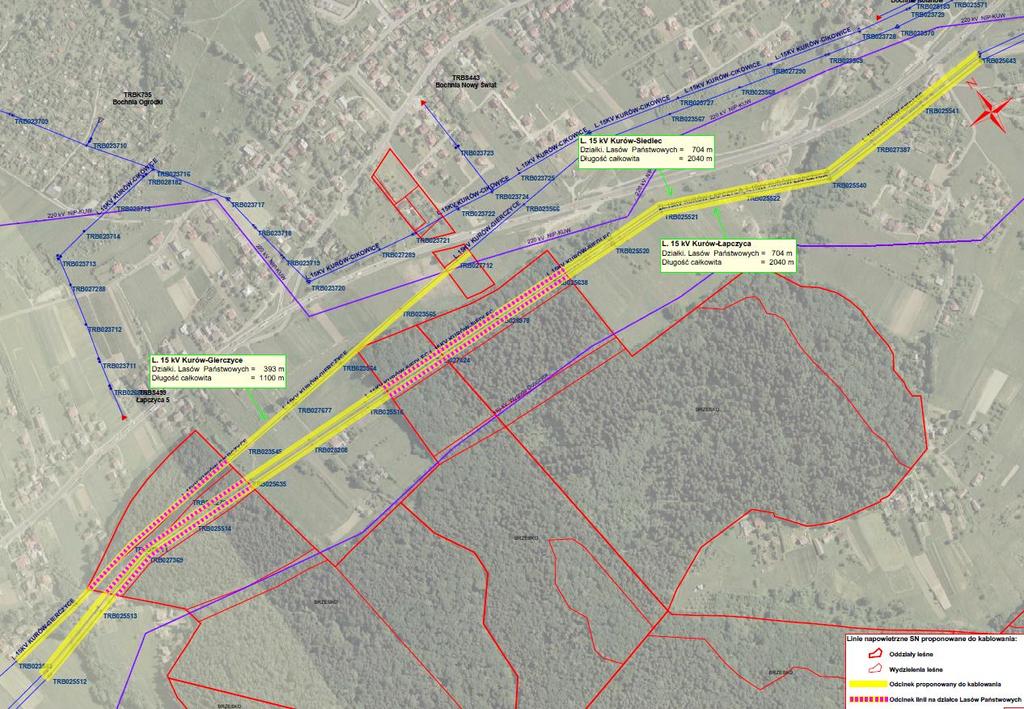

5 geneza: kablowanie lasów. Kablowanie linii w lasach i nie tylko. 3 x linie SN łącznie ok m (w tym LP m) Region Bochnia 3 x linie SN łącznie ok m (w tym LP 425 m) Region Tarnów

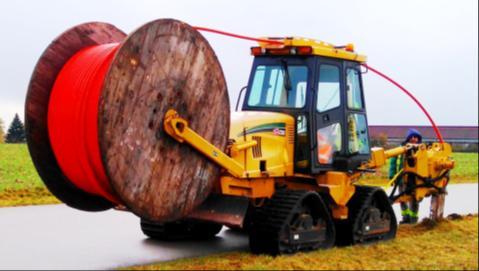

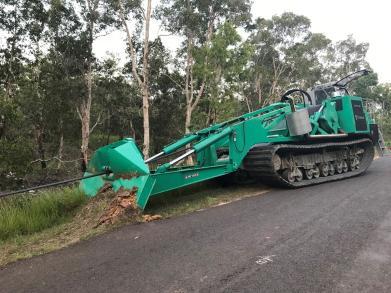

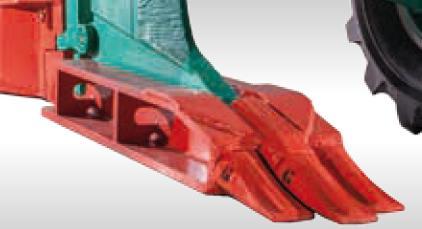

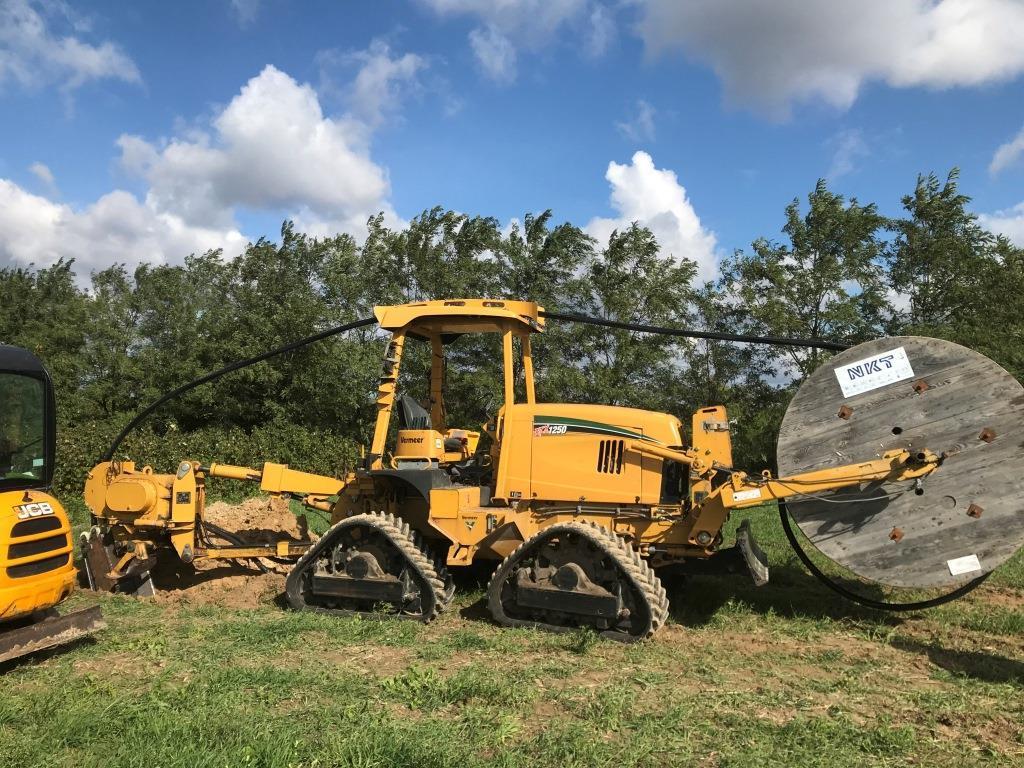

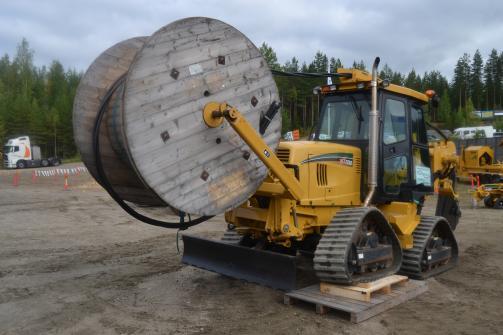

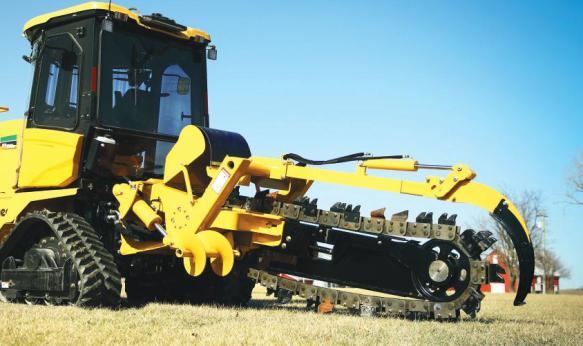

6 metody. Metoda płużenia pługiem wibracyjnym. Pługoukładacz z pługiem wibracyjnym z możliwością wyłączenia opcji wibracji.

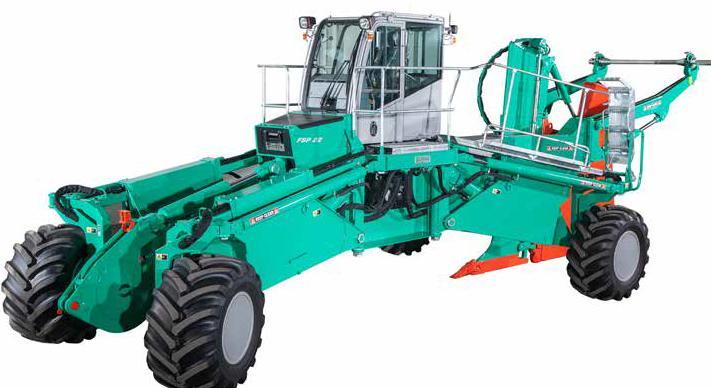

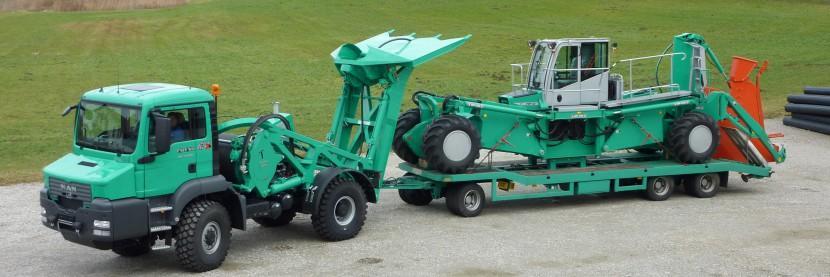

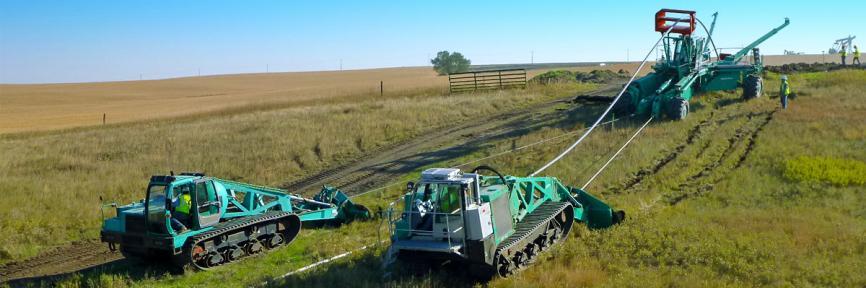

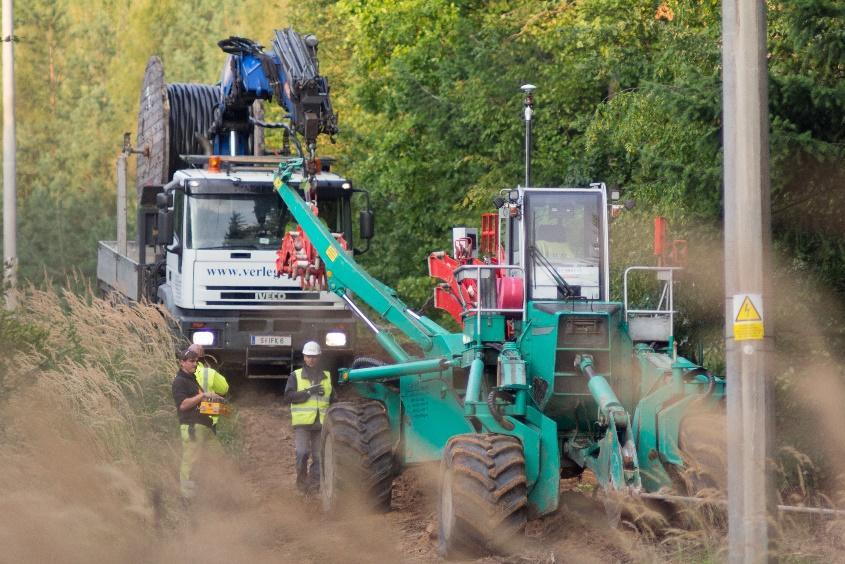

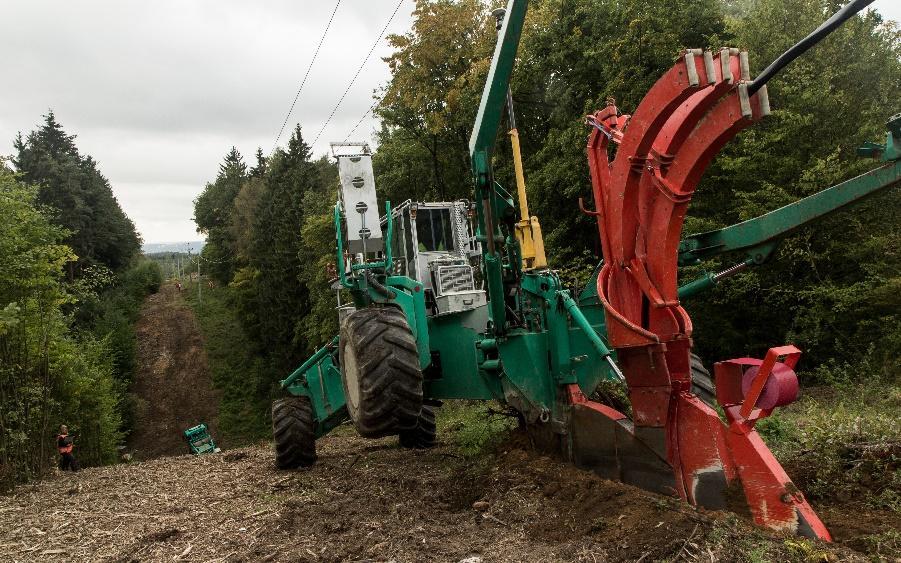

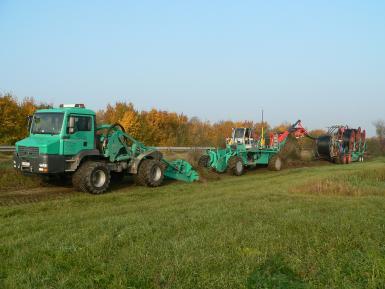

7 metody. Metoda płużenia pługiem ciągnionym. Pług z niezależnym napędem i zawieszeniem każdego ciągniony poprzez linę przez zakotwiczony ciągnik (kołowy lub gąsienicowy).

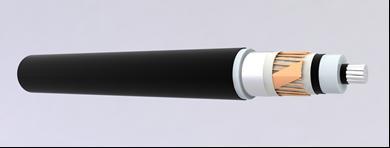

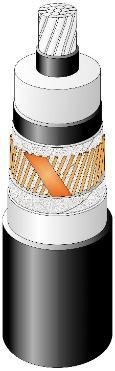

8 kable. Trzyżyłowe? Jednożyłowe A może standardowy z powłoką półprzewodzącą Pilotaż? Trzyżyłowe i jednożyłowe kable o zwiększonej odporności powłoki zewnętrznej na uderzenia i wgniecenia. Kabel z pogrubioną powłoką zewnętrzną. Producenci deklarują: Zgodność z Norma HD 620 Kabel z powłoką półprzewodzącą w celu badania szczelności powłoki kabla

9 założenia do projektów pilotażowych. Układamy kable obiema metodami: płużenie pługiem wibracyjnym płużenie pługiem ciągnionym Układamy wszystkie rodzaje kabli Głębokość ułożenia co najmniej 1 m (poniżej 1 m) 4-6 tematów (w 2018/2019) co najmniej 1 m co najmniej 2 m

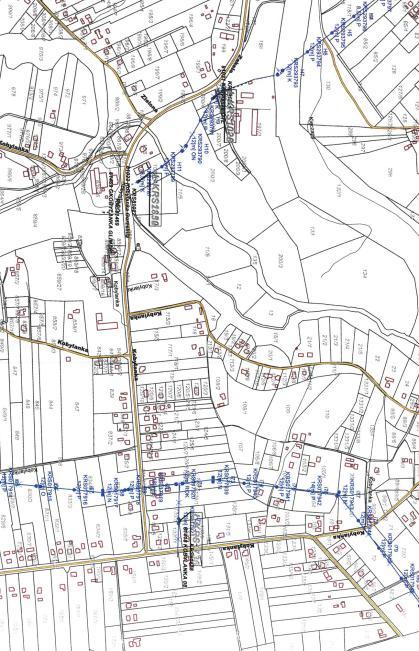

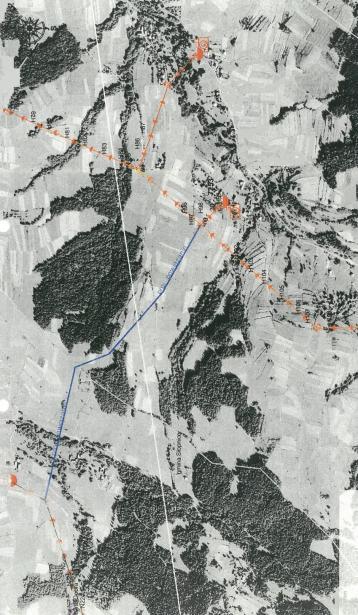

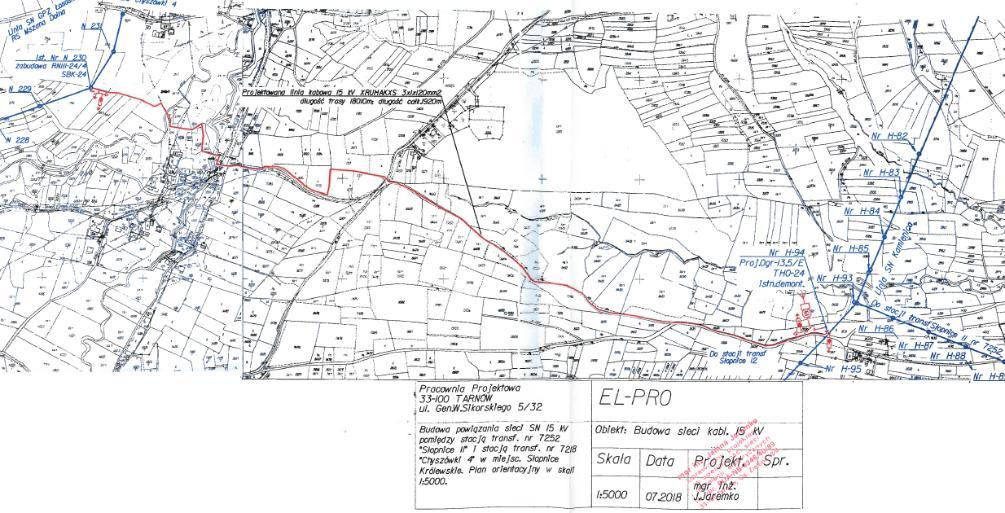

10 przykładowe tematy pilotażu. Wykonanie powiązania pomiędzy ciągami SN Odział w Krakowie, Region Limanowa Długość: ok m Teren: górzysty Wykonanie powiązania pomiędzy ciągami SN Odział w Krakowie, Region Nowy Sącz Długość: ok. 800 m Teren: górzysty

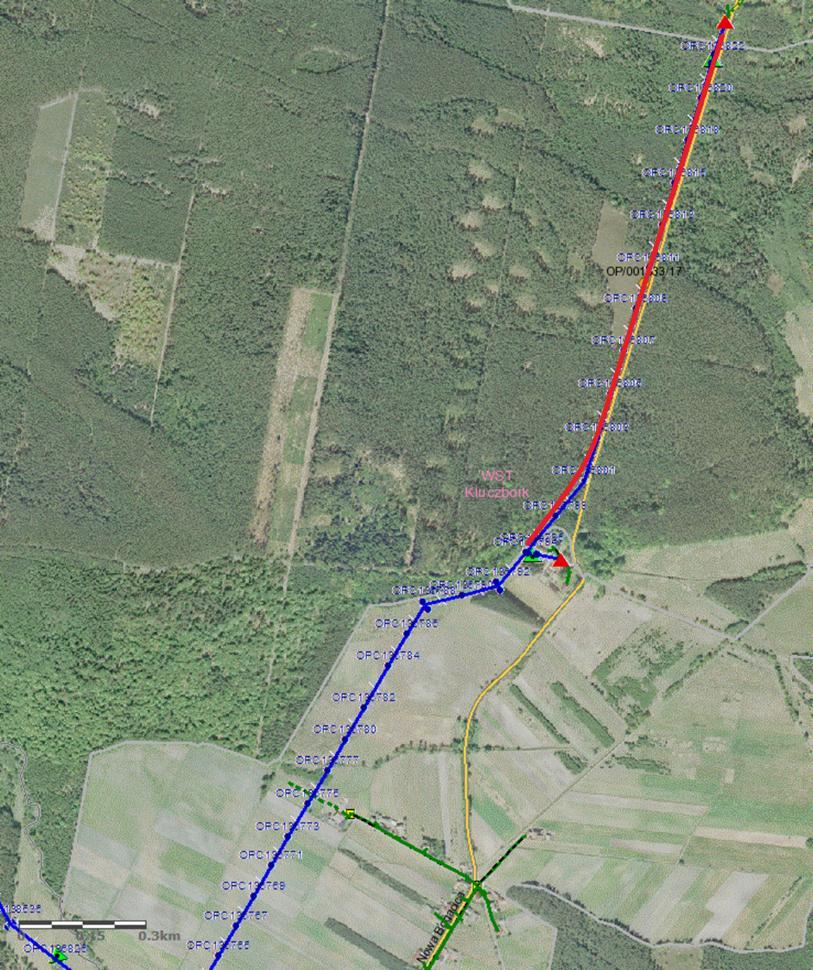

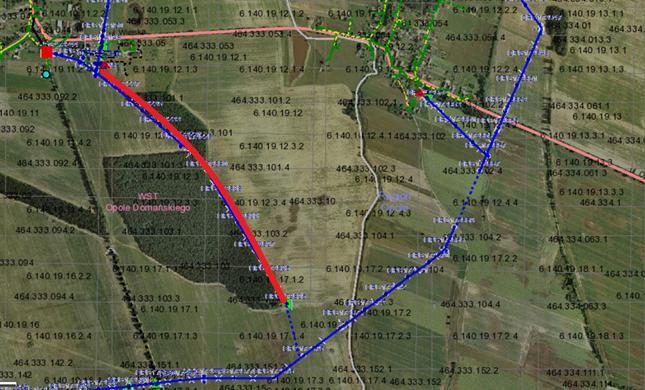

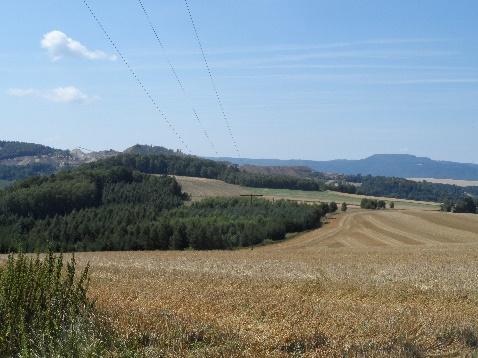

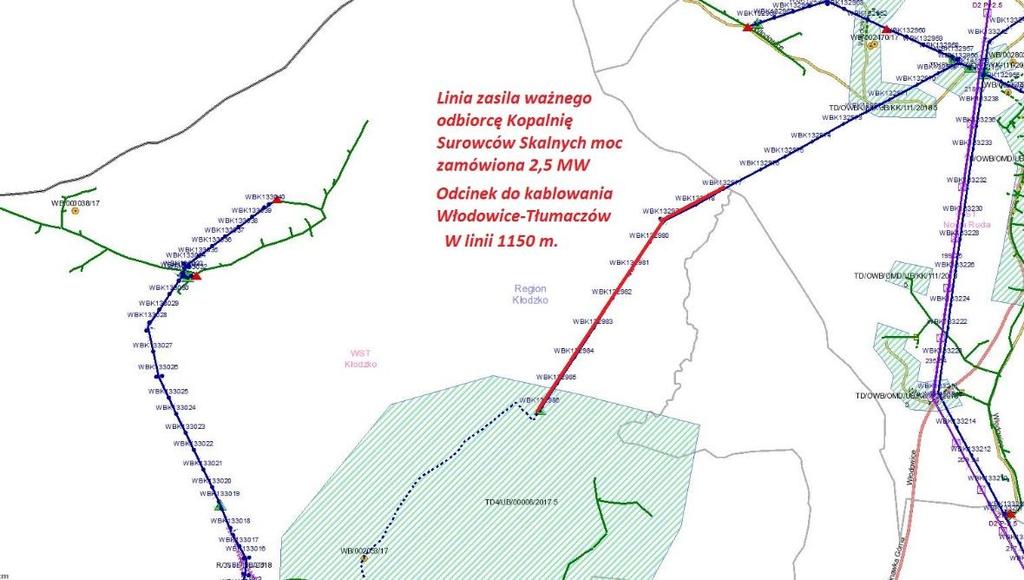

11 przykładowe tematy pilotażu. Wykonanie skablowania linii napowietrznej SN w terenie leśnym, Odział w Wałbrzychu, Region Kłodzko Długość: ok m Teren: pagórkowaty, leśny Wykonanie skablowania linii napowietrznej SN w terenie leśnym Odział w Opolu, Region Centrum Długość: ok m Teren: płaski, leśny

12 przykładowe tematy pilotażu. Wykonanie skablowania linii napowietrznej SN w terenie leśnym Odział w Opolu, Region Centrum Długość: ok m Teren: płaski, leśny Wykonanie skablowania linii napowietrznej SN w terenie leśnym Odział w Opolu, Region Centrum Długość: ok. 700 m Teren: płaski, leśny

13 pilotaż, co dalej? Budowa rynku wykonawców: długi proces (kilka lat), zniesienie ograniczeń (np. obecna standardy techniczne) przy zleceniu być może, wybór metody dokonywany przez wykonawcę tradycyjna czy mechaniczna? Pługi ciągnione. Większe możliwości pracy w trudnym terenie Duży koszt zakupu maszyny Pługi wibracyjne. Dostępny w Polsce (ok. 10 szt.) Dotychczasowe prace w Polsce to przede wszystkim układanie rur HDPE i światłowodów.

14 pilotaż, co dalej? Eksploatacja po ułożeniu: Rodzaj ułożonego kabla - osprzęt, ewentualne wstawki, Pas wydrzewienia tak czy nie?, kiedy? Pas eksploatacyjny: Prace wykonywane co 2-3 sezony wegetacyjne? - w praktyce raz na 3 lata. Mulczer powierzchniowy czy wgłębny? ok. 2-3 x droższa praca mulczera wgłębnego. Obszar oddany roślinności co najmniej 2 m 2 m Pas eksploatacyjny: Mniejsze koszty związane z posadowieniem urządzeń. 2,5 m

15 pilotaż, co dalej? Pas eksploatacyjny: Odległości bezpieczne dla kabla Odległości bezpieczne dla drzew Łatwość przy ewentualnych pracach eksploatacyjnych przyzwyczajenie właściciela gruntu Obszar oddany roślinności co najmniej 2 m 2 m Przykład I Przykład II co najmniej 1 m Kabel 2 m co najmniej 2 m co najmniej

16 Dziękuję za uwagę. Bartłomiej Mruk TAURON Dystrybucja S.A. tel.:
