1 Sterowniki do bram TS Przegląd sterowników GfA Sterowniki dla krzywkowych wyłączników krańcowych NES Sterownik ze stycznikiem nawrotnym WS 900 Sterowniki dla cyfrowych wyłączników krańcowych DES lub krzywkowych wyłączników krańcowych NES Sterownik do trybu czuwakowego TS 99 Sterownik automatyczny TS 90 Sterownik automatyczny TS 9 Zintegrowane sterowanie radiowe Sterowniki dla cyfrowych wyłączników krańcowych DES Sterownik komfortowy TS 98 System sygnałów dyspozycyjnych UBS Elementy systemu Sterowanie ramp przeładunkowych LB 00 z funkcją Autoreturn Sterowniki bramowe do napędów ELEKTROMATEN ST do bram przesuwnych, do napędów ELEKTROMATEN w wykonaniu ATEX oraz do napędów przeciwpożarowych FS znajdują się w rozdziałach /. Wszelkie zmiany zastrzeżone. (_Ha) 8.000

2

3 Przegląd sterowników GfA dla ELEKTROMATEN firmy GfA z cyfrowym wyłącznikiem krańcowym DES lub krzywkowym wyłącznikiem krańcowym NES WS 900 TS 99 TS 90 TS 9 TS 98 Oznaczenie Dla ELEKTROMATEN z wyłącznikami krańcowymi Z przeznaczeniem do napędów FU/DU-ELEKTROMATEN NES DES / NES DES / NES DES / NES DES - - Tryb czuwakowy ZAM / OTW Tryb czuwakowy ZAM / Samopodtrzymanie OTW Samopodtrzymanie ZAM / OTW Zintegrowane przyciski sterownicze OTW-STOP-ZAM Podłączenie: kaseta sterownicza OTW-STOP-ZAM [liczba] Wyświetlacz cyfrowy [] [] [] [] [] - Podłączenie wyłącznika awaryjnego Podłączenie fotokomórki Podłączenie: Optyczna listwa stykowa Podłączenie: Listwa elektryczna 8k Podłączenie: Listwa pneumatyczna K Podłączenie odbiornik radiowy / wyłącznik cięgnowy Programowalne wyjście przekaźnikowe [liczba] Podłączenie: Czerwony lub zielony sygnalizator świetlny Podłączenie: Czerwono-zielony sygnalizator świetlny Przyłącze UBS [liczba] Zasilanie urządzeń peryferyjnych V Zasilanie urządzeń peryferyjnych 0V Zintegrowany odbiornik radiowy dla różnych systemów MHz Zintegrowany odbiornik radiowy dla różnych systemów WSD Otwarcie pośrednie Automatyczne zamykanie czasowe regulowane Sterowanie ruchu jedno-lub dwukierunkowego możliwość ustawienia świateł Sterowanie śluzowe Funkcja RWA 9 Zabezpieczenie przed wciągnięciem Możliwość zastosowania GfA-Stick Z podświetleniem Wyjście przekaźnikowe programowalne jako sygnalizator świetlny lub pozycja bramy Piec dalszych kontaktów przekaźnikowych za pomocą modułu statusu / sygnalizacji Sygnalizatory świetlne wewnątrz/zewnątrz dla ruchu wahadłowego UBS: System sygnałów dyspozycyjnych (patrz S. 8.09) [] [] [] [] [] [] - - [] [] [] /,0 A - / 0,8 A / 0, A /,0 A - /, A /, A /, A /, A Tylko w wersji z napięciem sterowania V Wireless Safety Device - Bezprzewodowe urządzenia zabezpieczające (zastępuje kabel spiralny) 8 Funkcja możliwa tylko z dodatkowym modułem statusu i sygnalizacji 9 RWA: Funkcja oddymiania i odprowadzania ciepła Wszelkie zmiany zastrzeżone. (_Oe) 8.00

4 8.00 Wszelkie zmiany zastrzeżone. (_Oe)

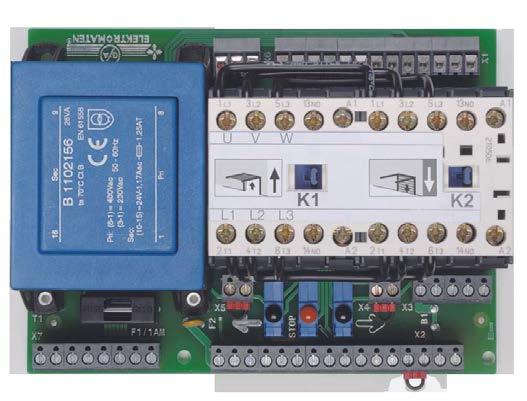

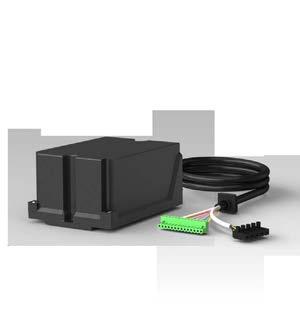

5 Sterownik bramy WS 900 Sterownik ze stycznikiem nawrotnym do napędów GfA-ELEKTROMATEN firmy GfA z krzywkowym wyłącznikiem krańcowym NES Badania i certyfikaty WS 900 WS 900 Produkt sprawdzony zgodnie z: DIN EN DIN EN 0- TÜV NORD CERT GmbH WS 900 Sterownik ze stycznikiem nawrotnym dla wył. NES Dane techniczne Do wszystkich napędów ELEKTROMATEN firmy GfA z krzywkowym wyłącznikiem krańcowym NES Napięcie zasilania: N~0V, PE / ~0V, PE N~00V, PE / ~00V, PE Częstotliwość robocza: 0 / 0 Hz Napięcie sterownicze: V AC lub styczniki Zasilanie sieciowe dla urządzeń zewnętrznych: V AC (,0 A) Dopuszczalny zakres temperatur: C Obudowa Wymiary szer. x wys. x głęb [mm]: x 0 x 09 Stopień ochrony IP, opcja IP odłącznik sieciowy (wyłącznik główny) Funkcje Możliwość wyboru trybu pracy: Tryb czuwakowy ZAM/OTW Tryb czuwakowy ZAM/samopodtrzymanie OTW Samopodtrzymanie ZAM/OTW dzięki możliwości podłączenia zewnętrznych urządzeń zabezpieczających Podłączenie czujnika luźnej linki i drzwi przejściowych Różne możliwości podłączenia np. przyrządu sterowniczego, wyłącznika awaryjnego, łączności radiowej, itd. Wykonanie Blokowane mechanicznie styczniki nawrotne, w ramach opcji możliwy dodatkowy stycznik główny Przycisk wjazdowy OTW-STOP-ZAM Szybkie ustawienie pozycji krańcowych bez zewnętrznej kasety sterowniczej Wtykowy kabel połączeniowy do napędu ELEKTROMATEN Opcjonalnie z wtyczką CEE i kablem m, okablowaną, gotową do podłączenia, w myśl normy DIN EN jest uznawana za Wszelkie zmiany zastrzeżone. (_Oe) 8.0

6 Możliwe podłączenia Nr kat. rysunku montażowego WS 900 V /,0 A Zasilanie urządzeń zewnętrznych Dodatkowy wyłącznik krańcowy Sterownik bramy WS Styczniki V Z kablem 0,8m i wtyczką podłączeniową do napędu ELEKTROMATEN, bez wtyczki CEE WS Styczniki V Z kablem 0,8m i wtyczką podłączeniową do napędu ELEKTROMATEN, bez wtyczki CEE Akcesoria Zestaw do mocowania WS 900 Dla: Typoszeregu przekładni SG0, SG, SG-SIK (wszystkie warianty przekładni, tylko silniki bez użebrowania) 0009 Części zamienne WS 900 Dodatkowe akcesoria znajdują się w rozdziale 9 Górna część obudowy WS Ze śrubami 000 Dolna cześć obudowy WS Płytka stycznika nawrotnego Styczniki; napięcie sterownicze: V Płytka stycznika nawrotnego Styczniki; napięcie sterownicze: V 0009 Przewód łączący 0,8m Z wtyczką dla napędu ELEKTROMATEN Wszelkie zmiany zastrzeżone. (_Oe)

7 Sterownik bramy TS 99 Sterownik do trybu czuwakowego do napędów ELEKTROMATEN firmy GfA z cyfrowym wyłącznikiem krańcowym DES lub krzywkowym wyłącznikiem krańcowym NES Badania i certyfikaty TS 99 TS 99 Produkt sprawdzony zgodnie z: DIN EN DIN EN 98 DIN EN 0--0 DIN EN ISO 89- TÜV NORD CERT GmbH TS 99 Sterownik do trybu czuwakowego dla wył. DES / NES Dane techniczne Do wszystkich napędów ELEKTROMATEN firmy GfA z DES lub NES Napięcie zasilania: N~0V, PE / ~0V, PE / N~00V, PE / ~00V, PE Częstotliwość robocza: 0 / 0 Hz Zasilanie sieciowe dla urządzeń zewnętrznych: 0 V AC (, A) Dopuszczalny zakres temperatur: C Obudowa Wymiary szer. x wys. x głęb. [mm]: x 8 x 90 ( ) IP przy podłączeniu bezpośrednim lub IP za pomocą wtyczki CEE Przed dotykiem elementów pod napięciem za pomocą osłon Wtykowy przewód łączący do ELEKTROMATEN, możliwość wprowadzenia od dołu lub od góry Wykonanie Zintegrowane przyciski sterownicze OTW-STOP-ZAM Nawrotny stycznik bezpieczeństwa (z dwoma niezależnymi obwodami wyłączania) Ustawienia poprzez przełącznik obrotowy ze wskaźnikiem cyfrowym Połączenia wtykowe Przewód łączący do napędu ELEKTROMATEN w różnych długościach Niezależnie programowalne wyjścia przekaźnikowe, możliwość wykorzystania np. dla zielonej sygnalizacji świetlnej lub też dla zwolnienia blokady rampy Wtykowe przyłącze luźnej linki i drzwi przejściowych Akcesoria Włącznik główny Wyłącznik awaryjny Przełącznik kluczowy Opis i inne akcesoria pod 8.09 Funkcje Automatyczne rozpoznanie DES lub NES Zmiana kierunku obrotów za pomocą klawiatury Szybkie ustawienie położeń krańcowych (przy DES) i wszystkich funkcji z poziomu operatora Możliwość wyboru trybu pracy: Tryb czuwakowy ZAM/OTW Tryb czuwakowy ZAM/samopodtrzymanie OTW Rozszerzony tryb czuwakowy ZAM / samopodtrzymanie OTW W przypadku tej funkcji operator musi nacisnąć przycisk ZAM, aż brama zostanie całkowicie zamknięta. Jeżeli przycisk ZAM zostanie zwolniony wcześniej, wówczas brama przemieszcza się automatycznie do położenia krańcowego OTW. Wskaźnik stanu i informacji (m.in. wyświetlenie ostatnich błędów), dalsze informacje poprzez opcjonalny zestaw serwisowy (adapter+ oprogramowanie, patrz 8.09) Licznik cykli roboczych (bez możliwości resetowania) Licznik cykli serwisowych: Możliwość ustawienia cykli Po osiągnięciu liczby cykli serwisowych możliwość wyboru: komunikat lub przełączenie na tryb czuwakowy Monitorowanie mechanicznej blokady (przy DES), sterownik rozpoznaje blokadę bramy i wyłącza napęd Dynamiczna kontrola czasu ruchu (przy NES): Przy każdym ruchu bramy mierzony jest czas przebiegu pomiędzy położeniami krańcowymi i porównywany z ostatnim czasem referencyjnym W przypadku wydłużenia czasu przebiegu (nastawne odchylenie) sterownik zostaje wyłączony Nastawna kontrola siły udźwigu w kierunku OTW (przy DES): Do bram z wyrównoważeniem, rozpoznaje nagłe zmiany wyrównoważenia Z automatycznym uczeniem, dlatego brak zadziałania kontroli siły wskutek np. zmiany napięcia sprężyny Wersja z włącznikiem głównym Wszelkie zmiany zastrzeżone. (_Oe) 8.0

8 Możliwe podłączenia Nr kat. rysunku montażowego: 000 TS 99 N E S D E S 0 V /, A Zasilanie urządzeń zewnętrznych N~0 V, PE ~0 V, PE N~00 V, PE ~00 V, PE Sterownik bramy kompletny z zestawem przyłączeniowym TS 99 z zestawem przyłączeniowym do podłączenia bezpośredniego Z wtykową listwą zaciskową przyłącza sieciowego i wsuwanym dławikiem kablowym TS 99 z CEE N~00V (-bieg.) TS 99 z CEE N~0V (-bieg.) TS 99 z CEE N~0V asym. (-bieg.) Dla SI. WS / SI. WS / ST. WS; z wtykowym przewodem zasilania sieciowego, TS 99 z włącznikiem głównym N~00V Z włącznikiem głównym w dużej pokrywie TS 99 z włącznikiem głównym N~0V Z włącznikiem głównym w dużej pokrywie Wszelkie zmiany zastrzeżone. (_Oe)

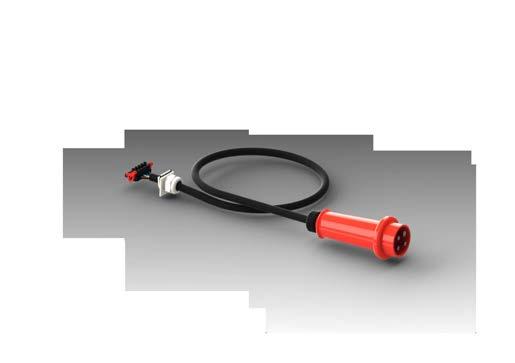

9 Osobne zestawy przyłączeniowe Zestaw przyłączeniowy do podłączenia bezpośredniego Wtykowej listwy zaciskowej przyłącza sieciowego i wsuwanego dławika kablowego Zestaw przyłączeniowy CEE N~00 V (-bieg.) Zestaw przyłączeniowy CEE N~00V, IP (-bieg.) Zestaw przyłączeniowy CEE N~0V (-bieg.) Zestaw przyłączeniowy CEE N~0V asym. (-bieg.) Dla SI. WS / SI. WS / ST. WS; z wtykowym przewodem zasilania sieciowego, Zestaw przyłączeniowy CEE ~0V (-bieg.) Włącznik główny z zestawem przyłączeniowym N~00V Zestaw montażowy włącznika głównego kompletny Włącznik główny z zestawem przyłączeniowym N~0V Zestaw montażowy włącznika głównego kompletny Wszelkie zmiany zastrzeżone. (_Oe) 8.0

10 Akcesoria Oznaczenie Opis Przewód łączący DES Przewód łączący NES Nr. kat. Podłączenie do napędu ELEKTROMATEN z cyfrowym wyłącznikiem krańcowym, wtyczka obustronna, długość przewodu:,0m,0m,0m 9,0m,0m,0m,0m Inne długości na zamówienie Podłączenie do napędu ELEKTROMATEN z krzywkowym wyłącznikiem krańcowym, wtyczka obustronna, długość przewodu:,0m,0m,0m 9,0m,0m,0m,0m Inne długości na zamówienie Kabel spiralny z puszką przyłączeniową IP, dla systemu System = puszka przyłączeniowa Proste końcówki kabla,0m/0,m; długość w stanie spoczynkowym 0,9m; w stanie rozciągniętym maks.,0m Kabel spiralny z puszką przyłączeniową IP, dla systemu System = z puszką przyłączeniową+puszka końcowa; Proste końcówki kabla,0m/0,m; długość w stanie spoczynkowym 0,9m; w stanie rozciągniętym maks.,0m Dla systemu konieczne są dodatkowo + Puszka końcowa IP dla systemu Z przyłączem wtykowym dla wyłącznika drzwi przejściowych i luźnej linki Przewód łączący dla systemu Z wtyczką obustronną, -żyłowy, długość przewodu: Osłona 0008,m,m 8,m 0,m W przypadku zwiększonych wymagań w zakresie stopnia ochrony; Dla kabla spiralnego z puszką przyłączeniową / i puszką końcową Inne akcesoria znajdują się w rozdziale 9 Przykład system Przykład system / 8.08 Wszelkie zmiany zastrzeżone. (_Oe) /

11 Akcesoria Włącznik główny z zestawem przyłączeniowym Patrz 8.0 pod: Osobne zestawy przyłączeniowe Przełącznik kluczowy Zestaw montażowy do zabudowy w małej pokrywie, dostawa z kluczami 000 Wyłącznik awaryjny Zestaw montażowy do zabudowy w małej pokrywie 000 Osłona klawiatury Do zapobiegania przypadkowemu naciśnięciu klawiatury (np. do zastosowania w garażach podziemnych), zwiększona ochrona w przypadku bezpośredniego oddziaływania wody GfA-Stick Przy użyciu smartphona lub tableta z GfA+ App; umożliwia odczytanie i wyświetlanie ważnych danych sterowania bramy (np. programowanie, protokoły błędów, itp.) 0009 Przyporządkowanie Części zamienne TS 99 Płytka TS 99 Z klawiaturą w osłonie Dolna cześć obudowy TS-B Do zamocowania płytki 00 Zestaw pokryw TS-B + + Składający się z: pokrywy małej, pokrywy dużej Zestaw pokryw TS-B + + dla włącznika głównego Stopka dystansowa TS-B Składający się z: pokrywy małej, pokrywy dużej z przygotowaniem dla włącznika głównego szt Wszelkie zmiany zastrzeżone. (_Oe) 8.09

12 8.00 Wszelkie zmiany zastrzeżone. (_Oe)

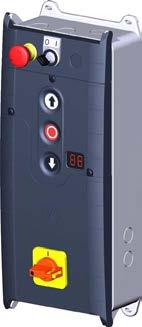

13 Sterownik bramy TS 90 Sterownik automatyczny dla ELEKTROMATEN firmy GfA z cyfrowym wyłącznikiem krańcowym DES lub krzywkowym wyłącznikiem krańcowym NES Badania i certyfikaty TS 90 TS 90 Produkt sprawdzony zgodnie z: DIN EN DIN EN 98 DIN EN 0--0 DIN EN ISO 89- TÜV NORD CERT GmbH TS 90 Sterownik automatyczny dla DES / NES Dane techniczne Do wszystkich napędów ELEKTROMATEN firmy GfA z DES lub NES Napięcie zasilania: N~0V, PE / ~0V, PE / N~00V, PE / ~00V, PE Częstotliwość robocza: 0 / 0 Hz Napięcie sterownicze: V DC Zasilanie sieciowe dla urządzeń zewnętrznych: V DC (0,8 A) / 0 V AC (, A) Dopuszczalny zakres temperatur: C Obudowa Wymiary szer. x wys. x głęb. [mm]: x 8 x 90 ( ) IP przy podłączeniu bezpośrednim lub IP za pomocą wtyczki CEE Przed dotykiem elementów pod napięciem za pomocą osłon Wtykowy przewód łączący do ELEKTROMATEN, możliwość wprowadzenia od dołu lub od góry Wykonanie Zintegrowane przyciski sterownicze OTW-STOP-ZAM Nawrotny stycznik bezpieczeństwa (z dwoma niezależnymi obwodami wyłączania) Ustawienia poprzez przełącznik obrotowy ze wskaźnikiem cyfrowym Połączenia wtykowe Przewód łączący do napędu ELEKTROMATEN w różnych długościach Programowalne wyjście przekaźnikowe, możliwość wykorzystania np. dla czerwonej lub zielonej sygnalizacji świetlnej lub też dla zwolnienia blokady rampy Przyłącze UBS z gniazdem wtykowym w celu łatwego podłączenia kaset sterowniczych, fotokomórki itd. (akcesoria UBS pod 8.09) Wtykowe przyłącze luźnej linki i drzwi przejściowych Akcesoria Włącznik główny Wyłącznik awaryjny Przełącznik kluczowy Opis i inne akcesoria pod 8.09 Funkcje Automatyczne rozpoznanie DES lub NES Zmiana kierunku obrotów za pomocą klawiatury Szybkie ustawienie położeń krańcowych (przy DES) i wszystkich funkcji z poziomu operatora Możliwość wyboru trybu pracy: Tryb czuwakowy ZAM/OTW Tryb czuwakowy ZAM/samopodtrzymanie OTW Tryb czuwakowy z aktywną listwą stykową Samopodtrzymanie ZAM/OTW Automatyczne rozpoznanie rodzaju krawędzi zamykających i układu analizy: Optyczna listwa stykowa (np. system Vitector) Zasada styku zwiernego 8k Zasada styku rozwiernego K z testowaniem Automatyczne zamykanie czasowe regulowane w zakresie - 0 sekund (możliwość załączania/ wyłączania): Brama zamyka się automatycznie po osiągnięciu górnego położenia krańcowego lub pozycji pośredniej po upływie nastawionego czasu Możliwość wyboru ponownego odliczania czasu po uruchomieniu fotokomórki Nastawna pozycja pośrednia z indywidualnymi możliwościami programowania Ustawienie dopuszczalnej liczby zadziałań listwy stykowej przy automatycznym zamykaniu czasowym (-0) Możliwość ustawiania czasu rewersowania przy zadziałaniu listew stykowych Wersja z włącznikiem głównym UBS: System sygnałów dyspozycyjnych (patrz S. 8.09) Wszelkie zmiany zastrzeżone. (_Oe) 8.0

14 Więcej funkcji Automatyczne dopasowanie odstępu do podłoża (przy DES), automatyczna kompensacja w wyniku wydłużenia linki lub późniejszego ułożenia posadzki (niemożliwe przy wyłączniku ciśnieniowym) Korekta wybiegu napędu (przy DES) umożliwia kompensatę wybiegu np. wskutek wpływu temperatury Wskaźnik stanu i informacji (m.in. wyświetlenie ostatnich błędów), dalsze informacje poprzez opcjonalny zestaw serwisowy (adapter+ oprogramowanie, patrz 8.09) Licznik cykli roboczych (bez możliwości resetowania) Licznik cykli serwisowych: Możliwość ustawienia cykli Po osiągnięciu liczby cykli serwisowych możliwość wyboru: komunikat lub przełączenie na tryb czuwakowy Monitorowanie mechanicznej blokady (przy DES), sterownik rozpoznaje blokadę bramy i wyłącza napęd Dynamiczna kontrola czasu ruchu (przy NES): Przy każdym ruchu bramy mierzony jest czas przebiegu pomiędzy położeniami krańcowymi i porównywany z ostatnim czasem referencyjnym W przypadku wydłużenia czasu przebiegu (nastawne odchylenie) sterownik zostaje wyłączony Nastawna kontrola siły udźwigu w kierunku OTW (przy DES): Do bram z wyrównoważeniem, rozpoznaje nagłe zmiany wyrównoważenia Z automatycznym uczeniem, dlatego brak zadziałania kontroli siły wskutek np. zmiany napięcia sprężyny Automatyczne rozpoznanie napędów ELEKTROMATEN z cyklokonwerterem (DU) lub falownikiem (FU): Ustawianie zdawczej prędkości obrotowej Łagodny rozruch i zatrzymanie dzięki automatycznemu dostosowaniu rampy przyspieszenia i hamowania Możliwość zmiany rampy przyspieszenia i hamowania Możliwe podłączenia Nr kat. rysunku montażowego: 000 TS 90 V / 0,8 A Zasilanie urządzeń zewnętrznych N~0 V, PE ~0 V, PE N~00 V, PE ~00 V, PE N E S D E S ze zintegrowanym U Uniwersalnym- B systemem- S czujników sterowniczych 0 V /, A Zasilanie urządzeń zewnętrznych 8.0 Wszelkie zmiany zastrzeżone. (_Oe)

15 Sterownik bramy kompletny z zestawem przyłączeniowym TS 90 z zestawem przyłączeniowym do podłączenia bezpośredniego Z wtykową listwą zaciskową przyłącza sieciowego i wsuwanym dławikiem kablowym TS 90 z CEE N~00V (-bieg.) TS 90 z CEE N~0V (-bieg.) TS 90 z CEE N~0V asym. (-bieg.) Dla SI. WS / SI. WS / ST. WS; z wtykowym przewodem zasilania sieciowego, TS 90 z CEE ~0V (-bieg.) TS 90 z włącznikiem głównym N~00V Z włącznikiem głównym w dużej pokrywie TS 90 z włącznikiem głównym N~0V Z włącznikiem głównym w dużej pokrywie TS 90-XL w obudowie z tworzywa sztucznego Nr kat. rysunku montażowego: szer. x wys. x głęb. [mm]: 00 x 00 x (); Stopień ochrony: IP - Wsuwany dławik kablowy dla wtykowego przewodu łączącego do ELEKTROMATEN - szyny montażowa DIN - Dławiki kablowe x M0 Wersja z włącznikiem głównym N~00V Wersja do podłączenia bezpośredniego 0-00V Zamknięcie dla kłódki ( szt.) Osobne zestawy przyłączeniowe Zestaw przyłączeniowy do podłączenia bezpośredniego Wtykowej listwy zaciskowej przyłącza sieciowego i wsuwanego dławika kablowego Zestaw przyłączeniowy CEE N~00 V (-bieg.) Zestaw przyłączeniowy CEE N~00V, IP (-bieg.) Zestaw przyłączeniowy CEE N~0V (-bieg.) Zestaw przyłączeniowy CEE N~0V asym. (-bieg.) Dla SI. WS / SI. WS / ST. WS; z wtykowym przewodem zasilania sieciowego, Zestaw przyłączeniowy CEE ~0V (-bieg.) Włącznik główny z zestawem przyłączeniowym N~00V Zestaw montażowy włącznika głównego kompletny Włącznik główny z zestawem przyłączeniowym N~0V Zestaw montażowy włącznika głównego kompletny Wszelkie zmiany zastrzeżone. (_Oe) 8.0

16 Akcesoria Oznaczenie Opis Przewód łączący DES Przewód łączący NES Nr. kat. Podłączenie do napędu ELEKTROMATEN z cyfrowym wyłącznikiem krańcowym, wtyczka obustronna, długość przewodu:,0m,0m,0m 9,0m,0m,0m,0m Inne długości na zamówienie Podłączenie do napędu ELEKTROMATEN z krzywkowym wyłącznikiem krańcowym, wtyczka obustronna, długość przewodu:,0m,0m,0m 9,0m,0m,0m,0m Inne długości na zamówienie Kabel spiralny z puszką przyłączeniową IP Proste końcówki kabla,0m/0,m; długość w stanie spoczynkowym 0,9m; w stanie rozciągniętym maks.,0m - Do optycznej listwy stykowej (np. system Vitector) - Możliwość kombinacji z systemem OSE lub Uniwersalny zestaw OSE, dla systemu System = puszka przyłączeniowa; Nadajnik + odbiornik, wersja wtykowa z odbiornikiem (przewód 0,m) i nadajnikiem z Uniwersalny zestaw OSE, dla systemu przewodem,m przewodem 0,m System = z puszką przyłączeniową + puszka końcowa; Nadajnik + odbiornik, wersja wtykowa z przewodem 0,m Dla systemu konieczne są dodatkowo + Puszka końcowa IP dla systemu Z przyłączem wtykowym dla nadajnika / odbiornika radiowego, oraz dla wyłącznika drzwi przejściowych i luźnej linki Przewód łączący dla systemu Z wtyczką obustronną, -żyłowy, długość przewodu: Osłona ,m,m 8,m 0,m W przypadku zwiększonych wymagań w zakresie stopnia ochrony; Dla kabla spiralnego z puszką przyłączeniową i puszką końcową Inne akcesoria znajdują się w rozdziale 9 Przykład system Przykład system / 8.08 Wszelkie zmiany zastrzeżone. (_Oe) /

17 Akcesoria Włącznik główny z zestawem przyłączeniowym Patrz 8.0 pod: Osobne zestawy przyłączeniowe Przełącznik kluczowy Zestaw montażowy do zabudowy w małej pokrywie, dostawa z kluczami 000 Wyłącznik awaryjny Zestaw montażowy do zabudowy w małej pokrywie 000 Przełącznik obrotowy piórkowy Zestaw montażowy do montażu w obudowie; np. do pozycji pośredniej 0009 Osłona klawiatury Do zapobiegania przypadkowemu naciśnięciu klawiatury (np. do zastosowania w garażach podziemnych), zwiększona ochrona w przypadku bezpośredniego oddziaływania wody Detektor pętlowy -kanałowy Łatwy montaż w części dolnej obudowy (z portem UBS) 00 GfA-Stick Przy użyciu smartphona lub tableta z GfA+ App; umożliwia odczytanie i wyświetlanie ważnych danych sterowania bramy (np. programowanie, protokoły błędów, itp.) 0009 Przyporządkowanie Wszelkie zmiany zastrzeżone. (_Oe) 8.09

18 Części zamienne TS 90 Płytka TS 90 Z klawiaturą w osłonie Dolna cześć obudowy TS-B Do zamocowania płytki 00 Zestaw pokryw TS-B + + Składający się z: pokrywy małej, pokrywy dużej Zestaw pokryw TS-B dla włącznika głównego Stopka dystansowa TS-B + + Składający się z: pokrywy małej, pokrywy dużej z przygotowaniem dla włącznika głównego szt Części zamienne TS 90-XL Zestaw do mocowania obudowy XL szt. 008 Klawiatura foliowa dla TS-B Z wziernikiem Zawias szt Górna część obudowy XL TS-B + + Składający się z: Klawiatura foliowa dla TS-B, zawias, pokrywa Obudowa XL TS-B + + Składający się z: Zawias, zawias, dolna cześć obudowy z płyta montażowa i szyny montażowa DIN 000 Płytka TS 90 Z klawiaturą w osłonie Adapter montażowy TS-B Do zamocowania płytki Zestaw przyłączeniowy do podłączenia bezpośredniego TS 90 do zabudowy w szafie sterowniczej Składający się z: Wtykowej listwy zaciskowej przyłącza sieciowego i wsuwanego dławika kablowego Składający się z: Płytka TS 90, adapter montażowy TS-B, zacisk przyłącza sieciowego Wyłącznik główny dla obudowy XL 0 -biegunowa 008 Obudowa XL TS-B z wyłącznikiem głównym komplet Składający się z: Zestaw do mocowania obudowy XL, klawiatura foliowa dla TS-B, obudowa XL TS-B, adapter montażowy TS-B, wyłącznik główny dla obudowy XL Zamknięcie dla kłódki szt. (bez kłódki) Wszelkie zmiany zastrzeżone. (_Oe)

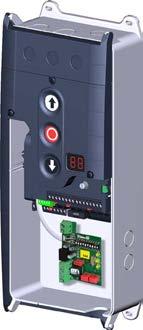

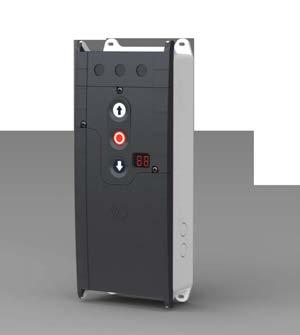

19 Sterownik bramy TS 9 Zintegrowane sterowanie radiowe Sterownik automatyczny dla ELEKTROMATEN firmy GfA z cyfrowym wyłącznikiem krańcowym DES lub krzywkowym wyłącznikiem krańcowym NES Badania i certyfikaty TS 9 TS 9 Produkt sprawdzony zgodnie z: DIN EN DIN EN 98 DIN EN 0--0 DIN EN ISO 89- TÜV NORD CERT GmbH TS 9 Sterownik automatyczny dla DES / NES Dane techniczne Do wszystkich napędów ELEKTROMATEN firmy GfA z DES lub NES Napięcie zasilania: N~0V, PE / ~0V, PE / N~00V, PE / ~00V, PE Częstotliwość robocza: 0 / 0 Hz Napięcie sterownicze: V DC Zasilanie urządzeń peryferyjnych: V DC (0, A) / 0 V AC (, A) Dopuszczalny zakres temperatur: C Obudowa Wymiary szer. x wys. x głęb. [mm]: x 8 x 90 ( ) IP przy podłączeniu bezpośrednim lub IP za pomocą wtyczki CEE Zabezpieczenie przed dotykiem elementów pod napięciem za pomocą osłon Wtykowy przewód łączący do ELEKTROMATEN, możliwość wprowadzenia od dołu lub od góry Wykonanie Zintegrowane przyciski sterownicze OTW-STOP-ZAM z podświetleniem Nawrotny stycznik bezpieczeństwa (z dwoma niezależnymi obwodami wyłączania) Ustawienia poprzez przełącznik obrotowy ze wskaźnikiem cyfrowym Połączenia wtykowe Przewód łączący do napędu ELEKTROMATEN w różnych długościach Zintegrowany system transmisji radiowej dla urządzeń zabezpieczających (WSD ) lub połączenia wtykowe dla kabla spiralnego Zintegrowany odbiornik radiowy dla różnych systemów MHz Dwa niezależnie programowalne wyjścia przekaźnikowe, możliwość wykorzystania np. dla czerwono-zielonej sygnalizacji świetlnej lub też dla zwolnienia blokady rampy Przyłącze UBS z dwoma gniazdami wtykowymi w celu łatwego podłączenia kaset sterowniczych, fotokomórki itd. (akcesoria UBS pod 8.09) Wtykowe przyłącze luźnej linki i drzwi przejściowych (także poprzez WSD) Wersja z włącznikiem głównym Wireless Safety Device (urządzenia zabezpieczająca) UBS: System sygnałów dyspozycyjnych (patrz S. 8.09) Akcesoria Włącznik główny Wyłącznik awaryjny Przełącznik kluczowy Opis i inne akcesoria pod 8.0 Funkcje Automatyczne rozpoznanie DES lub NES Zmiana kierunku obrotów za pomocą klawiatury Szybkie ustawienie położeń krańcowych (przy DES) i wszystkich funkcji z poziomu operatora Możliwość wyboru trybu pracy: Tryb czuwakowy ZAM/OTW Tryb czuwakowy ZAM/samopodtrzymanie OTW Tryb czuwakowy z aktywną listwą stykową Samopodtrzymanie ZAM/OTW Automatyczne rozpoznanie rodzaju krawędzi zamykających i układu analizy: Optyczna listwa stykowa (np. system Vitector) Zasada styku zwiernego 8k Zasada styku rozwiernego K z testowaniem Automatyczne zamykanie czasowe regulowane w zakresie - 0 sekund (możliwość załączania/ wyłączania): Brama zamyka się automatycznie po osiągnięciu górnego położenia krańcowego lub pozycji pośredniej po upływie nastawionego czasu Możliwość wyboru ponownego odliczania czasu po uruchomieniu fotokomórki Nastawna pozycja pośrednia z indywidualnymi możliwościami programowania Ustawienie dopuszczalnej liczby zadziałań listwy stykowej przy automatycznym zamykaniu czasowym (-0) Możliwość ustawiania czasu rewersowania przy zadziałaniu listew stykowych Wszelkie zmiany zastrzeżone. (_Oe) 8.0

20 Więcej funkcji Automatyczne dopasowanie odstępu do podłoża (przy DES), automatyczna kompensacja w wyniku wydłużenia linki lub późniejszego ułożenia posadzki (niemożliwe przy wyłączniku ciśnieniowym) Korekta wybiegu napędu (przy DES) umożliwia kompensatę wybiegu np. wskutek wpływu temperatury Wskaźnik stanu i informacji (m.in. wyświetlenie ostatnich błędów), dalsze informacje poprzez opcjonalny zestaw serwisowy (adapter+ oprogramowanie, patrz 8.0) Licznik cykli roboczych (bez możliwości resetowania) Licznik cykli serwisowych: Możliwość ustawienia cykli Po osiągnięciu liczby cykli serwisowych możliwość wyboru: komunikat lub przełączenie na tryb czuwakowy Monitorowanie mechanicznej blokady (przy DES), sterownik rozpoznaje blokadę bramy i wyłącza napęd Dynamiczna kontrola czasu ruchu (przy NES): Przy każdym ruchu bramy mierzony jest czas przebiegu pomiędzy położeniami krańcowymi i porównywany z ostatnim czasem referencyjnym W przypadku wydłużenia czasu przebiegu (nastawne odchylenie) sterownik zostaje wyłączony Nastawna kontrola siły udźwigu w kierunku OTW (przy DES): Do bram z wyrównoważeniem, rozpoznaje nagłe zmiany wyrównoważenia Z automatycznym uczeniem, dlatego brak zadziałania kontroli siły wskutek np. zmiany napięcia sprężyny Automatyczne rozpoznanie napędów ELEKTROMATEN z cyklokonwerterem (DU) lub falownikiem (FU): Ustawianie zdawczej prędkości obrotowej Łagodny rozruch i zatrzymanie dzięki automatycznemu dostosowaniu rampy przyspieszenia i hamowania Możliwość zmiany rampy przyspieszenia i hamowania Możliwe podłączenia Nr kat. rysunku montażowego: 000 TS 9 V / 0, A Zasilanie urządzeń zewnętrznych N~0 V, PE ~0 V, PE N~00 V, PE ~00 V, PE ze zintegrowanym U Uniwersalnym- B systemem- S czujników sterowniczych MHz 0 V /, A Zasilanie urządzeń zewnętrznych N E S D E S 8.0 Wszelkie zmiany zastrzeżone. (_Oe)

21 Sterownik bramy kompletny z zestawem przyłączeniowym TS 9 z zestawem przyłączeniowym do podłączenia bezpośredniego Z wtykową listwą zaciskową przyłącza sieciowego i wsuwanym dławikiem kablowym TS 9 z CEE N~00V (-bieg.) TS 9 z CEE N~0V (-bieg.) TS 9 z CEE N~0V asym. (-bieg.) Dla SI. WS / SI. WS / ST. WS; z wtykowym przewodem zasilania sieciowego, TS 9 z CEE ~0V (-bieg.) TS 9 z włącznikiem głównym N~00V TS 9 z włącznikiem głównym N~0V Z włącznikiem głównym w dużej pokrywie Z włącznikiem głównym w dużej pokrywie TS 9-XL w obudowie z tworzywa sztucznego Nr kat. rysunku montażowego: szer.xwys.xgłęb. [mm]: 00x00x (); stopień ochrony: IP - Wsuwany dławik kablowy dla wtykowego przewodu łączącego do ELEKTROMATEN - szyny montażowa DIN - Dławiki kablowe x M0 Wersja z włącznikiem głównym N~00V Wersja do podłączenia bezpośredniego 0-00V Zamknięcie dla kłódki ( szt.) TS 9 w szafie sterowniczej ze stali nierdzewnej (dla obszarów o wysokich wymaganiach w zakresie higieny lub ochrony przed korozją) szer. x wys. x głęb. [mm]: 00 x 00 x 00; stopień ochrony: IP - -biegunowy włącznik główny - szyny montażowa DIN - 8 dławiki kablowe Wersja AISI 0L (VA) Wersja AISI L (VA) Antena prętowa ANT z kablem koncentrycznym m Osobne zestawy przyłączeniowe Zastosowanie systemu WSD sterownika TS 9 nie jest możliwe Niezbędny przy użyciu zintegrowanego systemu radiowego MHz Zestaw przyłączeniowy do podłączenia bezpośredniego Wtykowej listwy zaciskowej przyłącza sieciowego i wsuwanego dławika kablowego Zestaw przyłączeniowy CEE N~00 V (-bieg.) Zestaw przyłączeniowy CEE N~00V, IP (-bieg.) Zestaw przyłączeniowy CEE N~0V (-bieg.) Zestaw przyłączeniowy CEE N~0V asym. (-bieg.) Dla SI. WS / SI. WS / ST. WS; z wtykowym przewodem zasilania sieciowego, Zestaw przyłączeniowy CEE ~0V (-bieg.) Włącznik główny z zestawem przyłączeniowym N~00V Zestaw montażowy włącznika głównego kompletny Włącznik główny z zestawem przyłączeniowym N~0V Zestaw montażowy włącznika głównego kompletny Wszelkie zmiany zastrzeżone. (_Oe) 8.0

22 Akcesoria Przewód łączący DES Podłączenie do napędu ELEKTROMATEN z cyfrowym wyłącznikiem krańcowym, wtyczka obustronna, długość przewodu:,0m,0m,0m 9,0m,0m,0m,0m Inne długości na zamówienie Przewód łączący NES Podłączenie do napędu ELEKTROMATEN z krzywkowym wyłącznikiem krańcowym, wtyczka obustronna, długość przewodu:,0m,0m,0m 9,0m,0m,0m,0m Inne długości na zamówienie WSD (z akumulator ) Bezprzewodowe urządzenia zabezpieczające (, GHz), IP (odbiornik radiowy zintegrowany w TS 9) - Układ analizy powszechnych systemów listew zabezpieczających oraz wyłączników drzwi przejściowych i luźnej linki - Połączenia wtykowe - Duży zasięg - Możliwość kombinacji z systemem OSE lub 000 Akumulator WSD Jako bateria zapasowa, nadaje się do WSD (,V) szt. 0 szt. 0 szt Kabel spiralny z puszką przyłączeniową IP Uniwersalny zestaw OSE, dla systemu Proste końcówki kabla,0m/0,m; długość w stanie spoczynkowym 0,9m; w stanie rozciągniętym maks.,0m - Do optycznej listwy stykowej (np. system Vitector) - Możliwość kombinacji z systemem OSE lub System = puszka przyłączeniowa (WSD lub kabel spiralny); Nadajnik + odbiornik, wersja wtykowa z odbiornikiem(przewód 0,m) i nadajnikiem z Uniwersalny zestaw OSE, dla systemu przewodem,m przewodem 0,m System = z puszką przyłączeniową (WSD lub kabel spiralny) + puszka końcowa; Nadajnik + odbiornik, wersja wtykowa z przewodem 0,m Dla systemu konieczne są dodatkowo Puszka końcowa IP dla systemu 8 Z przyłączem wtykowym dla nadajnika / odbiornika radiowego, oraz dla wyłącznika drzwi przejściowych i luźnej linki Przewód łączący dla systemu 9 Z wtyczką obustronną, -żyłowy, długość przewodu:,m,m 8,m 0,m Osłona 0 W przypadku zwiększonych wymagań w zakresie stopnia ochrony; Dla WSD, kabel spiralny z puszką przyłączeniową i puszką końcową Graficzny opis na stronie 8.0 Inne akcesoria znajdują się w rozdziale 9 Średnia żywotność ok., roku 8.0 Wszelkie zmiany zastrzeżone. (_Oe)

23 Przykład z kablem spiralnym i systemem Przykład z WSD i systemem / 8 / 9 Akcesoria Oznaczenie Opis Nr. kat. Włącznik główny z zestawem przyłączeniowym Patrz 8.0 pod: Osobne zestawy przyłączeniowe Przełącznik kluczowy Zestaw montażowy do zabudowy w małej pokrywie, dostawa z kluczami 000 Wyłącznik awaryjny Zestaw montażowy do zabudowy w małej pokrywie 000 Zestaw montażowy do montażu w obudowie; np. do pozycji pośredniej 0009 Przełącznik obrotowy piórkowy Osłona klawiatury Do zapobiegania przypadkowemu naciśnięciu klawiatury (np. do zastosowania w garażach podziemnych), zwiększona ochrona w przypadku bezpośredniego oddziaływania wody Detektor pętlowy -kanałowy Łatwy montaż w części dolnej obudowy (z portem UBS) 00 GfA-Stick Przy użyciu smartphona lub tableta z GfA+ App; umożliwia odczytanie i wyświetlanie ważnych danych sterowania bramy (np. programowanie, protokoły błędów, itp.) 0009 Przyporządkowanie Wszelkie zmiany zastrzeżone. (_Oe) 8.0

24 Części zamienne TS 9 Płytka TS 9 Z klawiaturą w osłonie Dolna cześć obudowy TS-B Do zamocowania płytki 00 Zestaw pokryw TS-B + + Składający się z: pokrywy małej, pokrywy dużej Zestaw pokryw TS-B dla włącznika głównego Stopka dystansowa TS-B + + Składający się z: pokrywy małej, pokrywy dużej z przygotowaniem dla włącznika głównego szt Części zamienne TS 9-XL Zestaw do mocowania obudowy XL szt. 008 Klawiatura foliowa dla TS-B Z wziernikiem Zawias szt Górna część obudowy XL TS-B + + Składający się z: Klawiatura foliowa dla TS-B, zawias, pokrywa Obudowa XL TS-B + + Składający się z: Zawias, zawias, dolna cześć obudowy z płyta montażowa i szyny montażowa DIN 000 Płytka TS 9 Z klawiaturą w osłonie Adapter montażowy TS-B Do zamocowania płytki Zestaw przyłączeniowy do podłączenia bezpośredniego TS 9 do zabudowy w szafie sterowniczej Składający się z: Wtykowej listwy zaciskowej przyłącza sieciowego i wsuwanego dławika kablowego Składający się z: Płytka TS 9, adapter montażowy TS-B, zacisk przyłącza sieciowego Wyłącznik główny dla obudowy XL 0 -biegunowa 008 Obudowa XL TS-B z wyłącznikiem głównym komplet Składający się z: Zestaw do mocowania obudowy XL, klawiatura foliowa dla TS-B, obudowa XL TS-B, adapter montażowy TS-B, wyłącznik główny dla obudowy XL Zamknięcie dla kłódki szt. (bez kłódki) Wszelkie zmiany zastrzeżone. (_Oe)

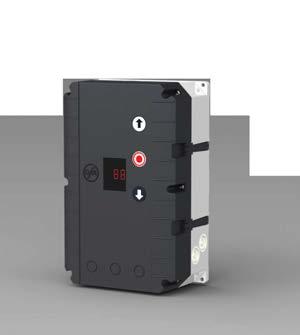

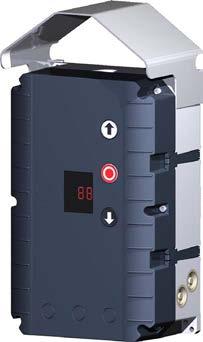

25 Sterownik bramy TS 98 Sterownik komfortowy do napędów ELEKTROMATEN firmy GfA z cyfrowym wyłącznikiem krańcowym DES Badania i certyfikaty TS 98 TS 98 / TS 98 FT Produkt sprawdzony zgodnie z: DIN EN DIN EN 98 DIN EN 0- DIN EN 0--0 TÜV NORD CERT GmbH TS 98 Sterownik komfortowy dla wył.des Dane techniczne Do wszystkich napędów ELEKTROMATEN firmy GfA z cyfrowym wyłącznikiem krańcowym DES Napięcie zasilania: N~0V, PE / ~0V, PE / N~00V, PE / ~00V, PE Częstotliwość robocza: 0 / 0 Hz Napięcie sterownicze: V DC Zasilanie urządzeń peryferyjnych: V DC (,0A) / 0V AC (,A) Dopuszczalny zakres temperatur: C Obudowa Wymiary szer. x wys. x głęb [mm]: 90 x 00 x IP przy podłączeniu bezpośrednim lub IP z wtyczką CEE Zabezpieczenie przed dotykiem za pomocą osłon elementów przewodzących prąd Z naznaczonymi otworami i materiałem mocującym Wykonanie Zintegrowane przyciski sterownicze OTW-STOP-ZAM Możliwość podłączenia dwóch kaset sterowniczych Podłączenie zasilania bezpośrednio na zaciski lub za pomocą wtyczki CEE z kablem o długości 0,m Ustawienia poprzez przełącznik obrotowy ze wskaźnikiem cyfrowym Połączenia wtykowe Przewód łączący do napędu ELEKTROMATEN w różnych długościach Dwa niezależnie programowalne wyjścia przekaźnikowe, możliwość wykorzystania np. jako kontakty sygnalizacyjne Przyłącze UBS z dwoma gniazdami wtykowymi w celu łatwego podłączenia kaset sterowniczych, fotokomórki, odbiornika radiowego, itd. (akcesoria UBS pod 8.09) Wtykowe przyłącze luźnej linki i drzwi przejściowych Akcesoria Wyłącznik awaryjny Przełącznik kluczowy Opis i inne akcesoria pod 8.08 Piec dalszych kontaktów przekaźnikowych za pomocą modułu statusu / sygnalizacji UBS: System sygnałów dyspozycyjnych (patrz S. 8.09) Funkcje Szybkie ustawienie położeń krańcowych i wszystkich funkcji z poziomu operatora Możliwość wyboru trybu pracy: Tryb czuwakowy ZAM/OTW Tryb czuwakowy ZAM/samopodtrzymanie OTW Samopodtrzymanie ZAM/OTW Automatyczne rozpoznanie rodzaju krawędzi zamykających i układu analizy: Optyczna listwa stykowa (np. system Vitector) Zasada styku zwiernego 8k Zasada styku rozwiernego K z testowaniem Automatyczne zamykanie czasowe regulowane w zakresie - 0 sekund (możliwość załączania/ wyłączania): Brama zamyka się automatycznie po osiągnięciu górnego położenia krańcowego lub pozycji pośredniej po upływie nastawionego czasu Możliwość wyboru ponownego odliczania czasu po uruchomieniu fotokomórki Nastawna pozycja pośrednia z indywidualnymi możliwościami programowania Zabezpieczenie przed wciągnięciem, do wyboru: Zasada styku rozwiernego zwiernego z analizą oporności Systemy optyczne Zabezpieczające fotokomórki Automatyczne dopasowanie odstępu do podłoża, automatyczna kompensacja w wyniku wydłużenia linki lub późniejszego ułożenia posadzki (niemożliwe przy wyłączniku ciśnieniowym) Korekta wybiegu napędu umożliwia kompensatę wybiegu np. wskutek wpływu temperatury Wskaźnik stanu i informacji (m.in. wyświetlenie ostatnich błędów) Licznik cykli roboczych (bez możliwości resetowania) Wszelkie zmiany zastrzeżone. (_Oe) 8.08

26 Więcej funkcji Licznik cykli serwisowych: Możliwość ustawienia cykli Po osiągnięciu liczby cykli serwisowych możliwość wyboru: komunikat lub przełączenie na tryb czuwakowy Monitorowanie mechanicznej blokady, sterownik rozpoznaje blokadę bramy i wyłącza napęd Kontrola siły udźwigu w kierunku OTW: Do bram z wyrównoważeniem, rozpoznaje nagłe zmiany wyrównoważenia Z automatycznym uczeniem, dlatego brak zadziałania kontroli siły wskutek np. zmiany napięcia sprężyny Automatyczne rozpoznanie napędów ELEKTROMATEN z cyklokonwerterem (DU) lub falownikiem (FU): Ustawianie zdawczej prędkości obrotowej Łagodny rozruch i zatrzymanie dzięki automatycznemu dostosowaniu rampy przyspieszenia i hamowania Możliwość zmiany rampy przyspieszenia i hamowania Funkcja RWA do oddymiana i odprowadzania ogrzanego powietrza w powiązaniu z przeciwpożarową instalacją alarmową Sterowanie ruchu jedno- lub dwukierunkowego z możliwością ustawienia takich funkcji jak: czas ostrzegania, przedłużenie fazy zielonej czas opróżnianie jak również priorytetu w obydwu kierunkach (wjazd / wyjazd) Karta pamięci, przy użyciu karty SD lub MMC można łatwo przeprowadzić aktualizację oprogramowania lub dokonać przeprogramowania na oprogramowanie specjalne Funkcje specjalne przy pomocy dodatkowych modułów Przekaźnikowych modułu statusu/sygnalizacji (SMF): Pięć dalszych kontaktów sygnalizujących błędy lub pozycje bramy Funkcja śluzy -Modul (SLF): Funkcja śluzy przy pomocy dwóch TS98 Moduł zapobiegający panice (uzupełnienie do SLF): Wyłączenie funkcji śluzy przy pomocy dodatkowego przełącznika Używać tylko karty pamięci do max. GB Możliwe podłączenia Nr kat. rysunku montażowego: 0000 TS 98 Funkcja śluzy SLF (osobny moduł) Sygnalizacja danych SMF (osobny moduł) Funkcja RWA wyciągu dymu i ogrzanego powietrza N~0 V, PE ~0 V, PE N~00 V, PE ~00 V, PE 0 V /, A Zasilanie urządzeń zewnętrznych Programowalne wyjścia przekaźnikowe Ze zintegrowanym U Uniwersalnym- B systemem- S czujników sterowniczych 8.08 Wszelkie zmiany zastrzeżone. (_Oe)

27 Sterownik bramy TS 98 do podłączenia bezpośredniego Bez wtykowego przewodu zasilania sieciowego (CEE) TS 98 z CEE N~00V (-bieg.) TS 98-FT z CEE N~00V (-bieg.) Do bram harmonijkowych-elektromaten FT; z wtykowym przewodem zasilania sieciowego, TS 98 z CEE N~0V (-bieg.) TS 98 z CEE N~0V asym. (-bieg.) Dla SI. WS / SI. WS / ST. WS; z wtykowym przewodem zasilania sieciowego, TS 98-XL w obudowie z tworzywa sztucznego Nr kat. rysunku montażowego: szer. x wys. x głęb. [mm]: 00 x 00 x (); Stopień ochrony: IP - Wsuwany dławik kablowy dla wtykowego przewodu łączącego do ELEKTROMATEN - szyny montażowa DIN - Dławiki kablowe x M0 Wersja z włącznikiem głównym N~00V Wersja do podłączenia bezpośredniego 0-00V Zamknięcie dla kłódki ( szt.) Wszelkie zmiany zastrzeżone. (_Oe) 8.08

28 Akcesoria Oznaczenie Opis Przewód łączący DES Podłączenie do napędu ELEKTROMATEN z cyfrowym wyłącznikiem krańcowym, wtyczka obustronna, długość przewodu:,0m,0m,0m 9,0m,0m,0m,0m Inne długości na zamówienie Kabel spiralny z puszką przyłączeniową IP Proste końcówki kabla,0m/0,m; długość w stanie spoczynkowym 0,9m; w stanie rozciągniętym maks.,0m - Do optycznej listwy stykowej (np. system Vitector) - Możliwość kombinacji z systemem OSE lub Uniwersalny zestaw OSE, dla systemu System = puszka przyłączeniowa; Nadajnik + odbiornik, wersja wtykowa z odbiornikiem (przewód 0, m) i nadajnikiem z Nr. kat. Uniwersalny zestaw OSE, dla systemu przewodem,m przewodem 0,m System = z puszką przyłączeniową + puszka końcowa; Nadajnik + odbiornik, wersja wtykowa z przewodem 0,m Dla systemu konieczne są dodatkowo + Puszka końcowa IP dla systemu Z przyłączem wtykowym dla nadajnika / odbiornika radiowego, oraz dla wyłącznika drzwi przejściowych i luźnej linki Przewód łączący dla systemu Z wtyczką obustronną, -żyłowy, długość przewodu: Osłona 0008,m,m 8,m 0,m W przypadku zwiększonych wymagań w zakresie stopnia ochrony; Dla kabla spiralnego z puszką przyłączeniową i puszką końcową Inne akcesoria znajdują się w rozdziale 9 Przykład system Przykład system 8.08 Wszelkie zmiany zastrzeżone. (_Oe)

29 Akcesoria Przełącznik kluczowy Zestaw montażowy do montażu w obudowie, dostawa z kluczami 000 Wyłącznik awaryjny Zestaw montażowy do montażu w obudowie 000 Przełącznik obrotowy piórkowy Pokrywa ze stali szlachetnej Moduł statusu / sygnalizacji SMF Moduł funkcji śluzy SLF Zestaw montażowy do montażu w obudowie; np. do pozycji pośredniej Zalecana przy ciągłym natrysku Pięć bez potencjałowych styków przekaźnikowych; Sygnalizują następujące sytuacje:. Listwa kontaktowa naciśnieta. STOP. Zadziałanie fotokomórki. Położenie krańcowe ZAM. Położenie krańcowe OTW Łącznie z przewodem łączącym ze sterownikiem Do pracy dwóch TS98, jako śluzy: Składa się z modułu A + B ; Łącznie z przewodem łączącym ze sterownikiem; Połączenie miedzy modułami SLF do realizacji we własnym zakresie Moduł zapobiegający panice Jako uzupełnienie do ; Do szybkiego wyłączenia funkcji śluzy lub otwarcia obydwu bram w sytuacjach awaryjnych (nieodzowny dodatkowy przełącznik) Przyporządkowanie B A Części zamienne TS 98 Płytka TS 98 W osłonie 000 Obudowa TS-A kpl Górna część obudowy ze śrubami, klawiatura,zawiasy, dolna cześć obudowy Górna część obudowy TS-A kpl. + + Górna część obudowy ze śrubami, klawiatura, zawiasy Klawiatura do TS-A Z materiałem mocującym 0008 Zawias TS-A szt. 000 Dolna cześć obudowy TS-A 000 Wszelkie zmiany zastrzeżone. (_Oe) 8.08

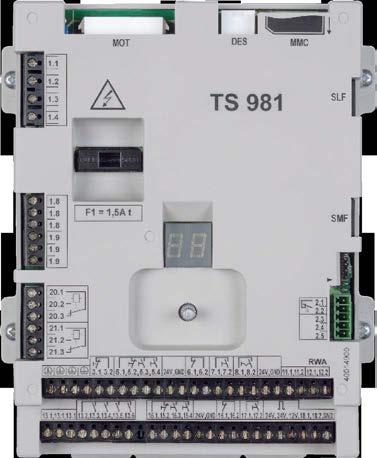

30 Części zamienne TS 98-XL Zestaw do mocowania obudowy XL szt. 008 Klawiatura foliowa dla TS-A Z wziernikiem 00 Zawias szt Górna część obudowy XL TS-A + + Składający się z: Klawiatura foliowa dla TS-A, zawias, pokrywa Obudowa XL TS-A + + Składający się z: Zawias, zawias, dolna cześć obudowy z płyta montażowa i szyny montażowa DIN Płytka TS 98 W osłonie Wyłącznik główny dla obudowy XL -biegunowa Obudowa XL TS-A z wyłącznikiem głównym komplet Składający się z: Zestaw do mocowania obudowy XL, klawiatura foliowa dla TS-A, obudowa XL TS-A, wsuwanego dławika kablowego, wyłącznik główny dla obudowy XL Zamknięcie dla kłódki 8 szt. (bez kłódki) Wszelkie zmiany zastrzeżone. (_Oe)

31 UBS System sygnałów dyspozycyjnych z GfA sterownikami TS 90, TS 9 czy TS 98 Połączenia wtykowe uniemożliwiające pomyłkę do komponentów elektrycznych jak przyrządy sterownicze, bramki świetlne, wyłącznik cięgnowy, itd. Łatwe i szybkie podłączenie wykluczające pomyłkę Elastyczne możliwości instalacyjne dzięki kablowi o długości od do 0m Dowolność wyboru gniazda wtykowego Podłączenie dopuszczalne również przez osoby nie będące elektrykami UBS Moduł podłączeniowy UBS gniazd wtykowych dla elementów UBS 0008 Odbiornik radiowy ze złączem wtykowym UBS MHz, z kodowaniem samoczynnym napięcie zasilania V DC -kanałowy EKX M (do TS 90) -kanałowy EKX M (do TS 98) Przycisk trójfunkcyjny ze złączem wtykowym UBS Nr UBS ap (natynkowy) Obudowa plastikowa, stopień ochrony IP wymiary szer. x wys. x głęb. [mm]: x 8 x 8 przy stosowaniu z TS 98 możliwość przełączania komend wewnątrz / zewnątrz 0099 Przełącznik kluczowy ze złączem wtykowym UBS Nr 0 UBS ap (natynkowy) Obudowa metalowa, stopień ochrony IP wymiary szer. x wys. x głęb.(mm): 0 x 0 x przy stosowaniu z TS 98 możliwość przełączania komend wewnątrz / zewnątrz 0099 Fotokomórka refleksyjna ze złączem wtykowym UBS Z odbłyśnikiem i kątownikiem do mocowania; Zasięg,m; Stopień ochrony IP; Napięcie V DC; z kablem UBS:,m 000 Kabel systemowy UBS, obustronnie wtykany, z złączami skręcanymi Długość,0m,0m,0m 0,0m,0m 0,0m Złącza skręcane do UBS, 0 szt Wszelkie zmiany zastrzeżone. (_Oe) 8.09

32 8.09 Wszelkie zmiany zastrzeżone. (_Oe)

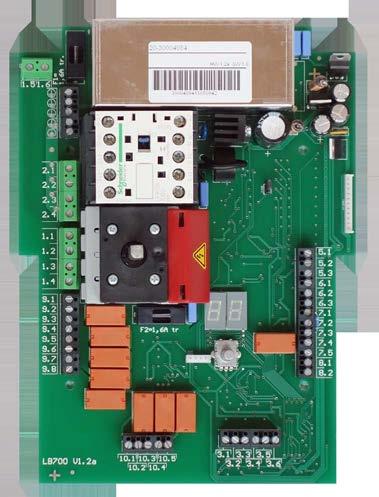

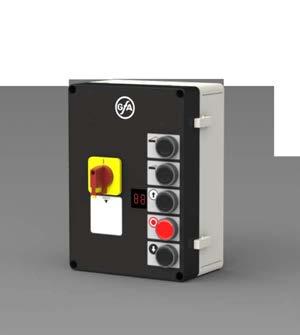

33 Sterowanie ramp przeładunkowych LB 00 z funkcją Autoreturn Sterowanie ramp przeładunkowych z wargą klinową składaną lub wargą wysuwaną Badania i certyfikaty LB 00 LB 00 Produkt sprawdzony zgodnie z: DIN EN 98: DIN EN ISO 89-: 008- TÜV NORD CERT GmbH LB 00 Sterowanie ramp przeładunkowych z wargą klinową składaną ( zawór) z wargą wysuwaną ( zawory) Dane techniczne Napięcie zasilania: ~0V, PE / N~00V, PE Częstotliwość robocza: 0 Hz Maks. moc agregatu hydraulicznego:, kw Napięcie zaworu: V DC Maks. prąd zaworu:,0 A Maks. pobór mocy sterowania: 0 VA Maks. moc sygnalizacji świetlnej: 0 W Maks. moc oświetlenia strefy załadunku: 0 W Dopuszczalny zakres temperatur: C Obudowa Wymiary szer. x wys. x głęb [mm]: 89x x Stopień ochrony: IP Z wtyczką CEE i przewodem 0, m gotowe do podłączenia przewodowego Integrowany włącznik główny Przewód łączący do rampy przeładunkowej, możliwość wprowadzenia od dołu lub od góry Wykonanie Zintegrowane przyciski sterownicze OTW.-AUTORETURN (warga klinowa składana); OTW.-WYSUWANIE-AUTORETURN (warga wysuwana) Ustawianie za pomocą przełącznika obrotowego z wyświetlaczem cyfrowym Dziewięć programowalnych styków przekaźnika do realizacji różnorodnych funkcji rampy przeładunkowej Funkcje Wysuwanie i cofanie rampy przeładunkowej Nastawne czasy wysuwania i cofania Różnorodne funkcje bezpieczeństwa do zwolnienia blokady i zablokowania rampy przeładunkowej, np. przez: Kontakt z bramą Detektor pojazdów Czujnik klina koła Czujnik pozycji Sterowanie dwóch sygnalizacji świetlnych i jednego oświetlenia strefy załadunku z dodatkowo aktywowanym sterowaniem czasowym: Czerwono-zielona sygnalizacja świetlna na zewnątrz Czerwono-zielona sygnalizacja świetlna wewnątrz Reflektory do oświetlania strefy załadunku Wskaźnik stanu i informacji (m.in. wyświetlenie ostatnich błędów) Licznik cykli roboczych (bez możliwości resetowania) Licznik cykli serwisowych: Możliwość ustawienia cykli Po osiągnięciu liczby cykli serwisowych możliwość wyboru wskazania lub przełączenia na tryb czuwakowy dla funkcji resetowania Tryb energooszczędny: Możliwość wyboru odłączenia napięcia zaworu po osiągnięciu pozycji krańcowych Dodatkowe funkcje i przyrządy Dodatkowa kaseta sterownicza: Do obsługi ELEKTROMATEN TSE. WS z integrowanym sterownikiem bramy z trybem czuwakowym T80 dla bramy segmentowej jako ogólne rozwiązanie ekonomiczne (patrz karta katalogowa.0) Funkcja Shelter: Do sterowania uszczelnienia bramy; stanowi to energooszczędne połączenie od bramy do pojazdu; poprzez LB 00 uszczelnienie bramy może być sterowane przy pomocy dwóch silników rurowych i jednego kompresora; funkcja ta może być uruchamiana do wyboru automatycznie lub ręcznie Wszelkie zmiany zastrzeżone. (_Oe) 8.

34 Możliwe podłączenia TSE. WS LB 00 Nr kat. rysunku montażowego: TSE. WS ~0 V, PE N~00 V, PE Sterowanie ramp przeładunkowych Sterowanie ramp przeładunkowych LB 00 wargą klinową składaną Dla ramp przeładunkowych z wargą klinową składaną ( zawór) LLB 00 wargą wysuwaną Dla ramp przeładunkowych z wargą wysuwaną ( zawory) Dodatkową funkcją Oznaczenie Opis TSE. WS Kaseta sterownicza dla ELEKTROMAT TSE. WS Funkcja Shelter Do obsługi ELEKTROMATEN TSE. WS z integrowanym sterownikiem bramy z trybem czuwakowym T80 (patrz karta katalogowa.0 Do sterowania uszczelnienia bramy przez trzy bezpotencjałowe styki przekaźnika Sterowanie ramp przeładunkowych z dodatkowymi funkcjami LB 00 wargą klinową składaną + Kaseta sterownicza z dodatkową funkcją Shelter LB 00 wargą klinową składaną + Shelter LB 00 wargą klinową składaną + Kaseta sterownicza / Shelter z dodatkową funkcją z dodatkową funkcją LB 00 wargą wysuwaną + Kaseta sterownicza z dodatkową funkcją LB 00 wargą wysuwaną + Shelter z dodatkową funkcją LB 00 wargą wysuwaną + Kaseta sterownicza / Shelter z dodatkową funkcją Wszelkie zmiany zastrzeżone. (_Oe)
