1 Sufity akustyczne dla szkół

2 Budowa i renowacja budynków szkolnych Budowa nowych i renowacja istniejących budynków szkolnych często wymaga stosowania specjalnych rozwiązań. Coraz większą uwagę skupia się na potrzebach uczniów i nauczycieli, a nie szkoły jako instytucji. Ze względu na zmieniający się model rodziny, w którym coraz częściej oboje rodziców pracuje poza domem, dzieci spędzają w szkole więcej czasu niż dotychczas. W rezultacie jej znaczenie ciągle wzrasta. W trakcie rozmów z ludźmi związanymi ze szkolnictwem (nauczycielami, uczniami, konserwatorami, projektantami i wykonawcami) wspólnie określiliśmy główne problemy i wymagania: Wysoki poziom hałasu jest jak dotąd największym problemem w szkołach. Rygorystyczne wymogi bezpieczeństwa w stosunku do budynku i materiałów budowlanych. Intensywna eksploatacja i ekstremalne zużycie materiałów wykończeniowych. Szybki dostęp do instalacji i łatwa konserwacja. Duże zużycie energii i niski poziom komfortu cieplnego. Klimat wewnętrzny pomieszczeń i wpływ materiałów budowlanych oraz innych produktów na samopoczucie uczniów i nauczycieli, a przez to na zdolność skupienia się i efektywność pracy. Wiele funkcji edukacyjnych realizowanych w jednym pomieszczeniu: zajęcia muzyczne, wykłady, praca indywidualna, praca w grupach. Remonty istniejących już szkół stwarzają inne problemy niż te, które występują podczas budowy nowych obiektów. Ograniczenia budżetowe w sektorze publicznym prowadzą do wybierania rozwiązań najtańszych, a nie koniecznie najbardziej pożądanych. Osoby zaangażowane w funkcjonowanie szkół mają często różne priorytety. Sufity Rockfon stanowią rozwiązanie większości z tych problemów. Na kolejnych stronach bliżej przedstawimy te wyzwania oraz rozwiązania, które pomogą im sprostać, a jednocześnie zachować odpowiednią równowagę między jakością, czasem i kosztami. Rockfon pomoże Tobie znaleźć właściwe proporcje między jakością,

3 Rockfon top 10 czynniki wpływające na komfort w szkołach 1. Komfort akustyczny Komfort akustyczny w szkołach jest czynnikiem kluczowym. Wysoki poziom hałasu ma ogromny wpływ na jakość nauczania i zdolność przyswajania wiedzy przez uczniów. Produkty Rockfon zapewniają najwyższy poziom komfortu akustycznego. 2. Trwałość produktów Materiały budowlane, zwłaszcza wykończeniowe, stosowane w szkołach powinna cechować duża żywotność nawet w warunkach intensywnej eksploatacji. Produkty Rockfon to 15-letnia gwarancja użytkowania przy jednoczesnym zachowaniu wyjątkowych właściwości i wysokiej odporności na uderzenia. 3. Bezpieczeństwo Ze względu na intensywną eksploatację produkty budowlane stosowane w szkołach, muszą gwarantować wysoki poziom bezpieczeństwa. Szczególnie istotne jest bezpieczeństwo pożarowe. Produkty Rockfon są sklasyfikowane w najbezpieczniejszej klasie reakcji na ogień Euroklasie A1. 4. Design Budynki szkolne powinny mieć swój unikalny styl, który będzie atrakcyjny również dla uczniów. Materiały budowlane powinny zatem pozwalać na elastyczność i swobodę w projektowaniu. Dzięki szerokiej gamie dostępnych wymiarów, powierzchni, kolorów i krawędzi produkty Rockfon gwarantują pełną swobodę projektową. 5. Eksploatacja Szkoły są budowane z myślą o długim użytkowaniu, powinny także gwarantować możliwość ewentualnych zmian funkcjonalnych. Elementy budowlane muszą być więc wytrzymałe, łatwe w utrzymaniu, ale także pozwalać na adaptację do nowych potrzeb. Produkty Rockfon są ekonomiczne, trwałe i łatwe w eksploatacji. 6. Możliwości remontowe Istniejące, często zabytkowe, budynki szkolne wymagają przystosowania do nowych potrzeb, przy zachowaniu oryginalnej architektury budowli. A środki na modernizację są zwykle niewystarczające. Rozwiązania Rockfon są proste w montażu, nawet w remontowanych budynkach. 7. Klimat wewnętrzny Materiały budowlane stosowane w szkołach muszą być przyjazne dla osób w nich przebywających i powinny tworzyć zdrowy mikroklimat. Produkty Rockfon spełniają warunki najbardziej restrykcyjnych norm środowiskowych w Europie. 8. Ekologia Materiały budowlane stosowane w budynkach szkolnych powinny również pozytywnie oddziaływać na środowisko. Produkty Rockfon są przyjazne dla środowiska i nadają się do powtórnego przetworzenia. 9. Efektywność energetyczna Efektywność energetyczna oraz pojemność cieplna są kwestiami, które należy koniecznie uwzględnić przy projektowaniu współczesnych budynków szkolnych. Bardzo często zagadnienia te wiążą się z wyzwaniami w zakresie akustyki. Rockfon oferuje rozwiązania łączące w sobie odpowiednie właściwości akustyczne z doskonałymi parametrami cieplnymi. 10. Wieloletnie doświadczenie w projektowaniu dla szkół Osoby odpowiedzialne za projektowanie lub remontowanie budynków szkolnych szukają wiarygodnych partnerów, których doświadczenie pomoże w zapewnieniu optymalnych i komfortowych warunków dla użytkowników. Rockfon posiada wieloletnie doświadczenie i wiedzę w zakresie tworzenia rozwiązań sufitowych dla budynków szkolnych. czasem i kosztami.

4 1. Komfort akustyczny Szkoły, zarówno teraz, jak i w przyszłości, muszą gwarantować maksymalny komfort. Największy wpływ na jego osiągnięcie mają: światło, powietrze, energia i dźwięk. Wszystkie te elementy są kluczowe dla zapewnienia odpowiedniego klimatu wewnętrznego. Sufity Rockfon przyczyniają się do poprawy komfortu w tych czterech obszarach, ale tym rozdziale skupimy się głównie na dźwięku i komforcie akustycznym. Aby zapewnić optymalny poziom kosztów i komfort akustyczny, należy wziąć własności akustyczne pod uwagę już na wczesnym etapie projektu. W takim przypadku koszty związane z projektowaniem własności akustycznych są znikome w porównaniu z całkowitym kosztem budynku, podczas gdy dodatkowe remonty związane z poprawą tych parametrów łączyć się będą z dużo większymi wydatkami. Zapewnienie optymalnej akustyki powinno być uwzględnione już na etapie tworzenia projektu budowlanego W budynkach szkolnych często stosowane są materiały twarde, a

5 Główne problemy związane z akustyką w szkołach Problemy z hałasem w szkołach nigdy nie były tak poważne jak obecnie. Ze względu na rosnącą liczbę twardych powierzchni pokrytych np. szkłem, aluminium lub tynkiem, od których odbija się dźwięk, hałas w pomieszczeniach jest coraz większy. Wpływ na wysoki poziomu hałasu ma także panująca tendencja do tworzenia wielofunkcyjnych sal szkolnych, w których bardzo często równolegle stosuje się rozmaite formy nauczania. W salach, gdzie występuje duży pogłos (mocne echo) lub panuje znaczny hałas, pojawiają się spore problemy utrudniające komunikację między uczniami a nauczycielem. Szum tła akustycznego generowany przez głośno pracujące instalacje, wynikający z prowadzonych zajęć lub powodowany przez ruch uliczny, jest kolejnym czynnikiem wpływającym na pogorszenie koncentracji i zdolności pamięciowych uczniów. Jest on również przyczyną zmniejszenia możliwości komunikacyjnych. Pogłos Pogłos (efekt echa w pomieszczeniu) ma wpływ na stopień zrozumienia mowy. We wszystkich pomieszczeniach, w których odbywają się wykłady, zajęcia muzyczne, gdzie ludzie uczą się lub pracują, odpowiednie właściwości akustyczne są bardzo ważne. Są one równie istotne jak klimatyzacja i ogrzewanie, odpowiednie oświetlenie, czy dostępna liczba miejsc siedzących. Zjawisko pogłosu występuje zazwyczaj w pomieszczeniach z dużymi powierzchniami pokrytymi materiałami odbijającymi dźwięk (np. szkło, stal, tynk). W salach, w których panuje duży pogłos, wzrasta zdenerwowanie i spada jakość przyswajania informacji. Nauczyciele starają się mówić coraz głośniej, w wyniku czego wcale nie są lepiej rozumiani. Zwłaszcza małe dzieci mają problemy ze zrozumieniem słów wypowiadanych tam, gdzie pogłos jest znaczny. Im większy pogłos występuje we wnętrzu, tym mniejsza jest zrozumiałość mowy. Głównymi czynnikami wpływającymi na czas pogłosu są geometria pomieszczenia oraz ilość i położenie materiałów pochłaniających dźwięk. Zastosowanie sufitów Rockfon pozwala zmniejszyć pogłos i zwiększyć zrozumiałość mowy. Szum tła Wpływ na zrozumienie słów nauczyciela oraz koncentrację i myślenie uczniów ma także szum tła. Źródłem szumu w salach szkolnych mogą być uczniowie rozmawiający na korytarzach i w sąsiednich pomieszczeniach, odgłosy przesuwanych krzeseł, instalacje grzewczoklimatyzacyjne, czy nawet ruch uliczny. Ze względu na fakt, że w dzisiejszych szkołach coraz więcej zadań wykonuje się grupowo, czynnik ten staje się coraz istotniejszy. Im wyższy jest poziom szumu tła, tym trudniej zrozumieć innych, a także samemu być zrozumianym. Może to prowadzić do nieporozumień, zdenerwowania i stresu. Zamontowanie sufitów Rockfon nie likwiduje przyczyny problemu (rozmów uczniów, ruchu ulicznego, itp.), jednakże poprzez optymalne pochłanianie dźwięków, w znacznym stopniu obniża poziom hałasu w pomieszczeniu, poprawiając warunki akustyczne otoczenia. Parametry akustyczne Czas pogłosu, wskaźnik przekazywania mowy (STI - Speech Transmission Index) oraz stosunek sygnału do szumu są podstawowymi parametrami wykorzystywanymi do określenia zrozumiałości mowy w sali szkolnej. Czas pogłosu: czas (wyrażony w sekundach) spadku natężenia poziomu dźwięku o 60 db po wyłączeniu źródła tego dźwięku. Im krótszy jest czas pogłosu, tym mniejsze echo występuje w pomieszczeniu. Czas pogłosu db db w 1,35 Sek. 0,0 0,3 0,6 0,9 1,2 1,5 1,8 Sec. STI (wskaźnik przekazywania mowy): opisuje, w jakim stopniu mowa jest słyszana i rozumiana (zrozumiałość mowy) w skali od 0 (źle) do 1 (doskonale). Skala STI (wskaźnik przekazywania mowy) zły niski średni dobry świetny 0 0,1 0,2 0,3 0,4 0,5 0,6 0,7 0,8 0,9 1,0 Stosunek sygnału do szumu: Sygnał odnosi się do poziomu mowy. Szum odnosi się do poziomu hałasu w pomieszczeniu (wyrażonego w db). Im większy jest ten stosunek, tym mniejsze są zakłócenia spowodowane szumem tła. Aby zapewnić optymalny stopień zrozumiałości mowy Rockfon rekomenduje, aby stosunek sygnału do szumu wynosił przynajmniej 15 db. W przypadku małych dzieci bądź dzieci z upośledzeniem słuchu, stosunek ten powinien wynosić db. sufity Rockfon zapewniają optymalny czas pogłosu.

6 Jak Rockfon przyczynia się do zwiększenia komfortu akustycznego? Zamontowanie sufitu Rockfon o wysokim wskaźniku pochłaniania dźwięku w sali lekcyjnej o standardowych wymiarach (od 180 do 250 m 3 ) pozwoli obniżyć czas pogłosu do poziomu zapewniającego dobrą zrozumiałość mowy. Duża część produktów Rockfon posiada współczynnik pochłaniania dźwięku α w większy niż 0,90 co oznacza, że energia akustyczna jest absorbowana przynajmniej w 90%. Ze względu na to, że w większości szkół ściany, podłogi, okna, szafki, itp. są wykonywan z materiałów o twardej powierzchni, jedynym skutecznym rozwiązaniem gwarantującym odpowiednie pochłanianie dźwięku i zwiększającym przez to zrozumiałość mowy jest zastosowanie sufitów Rockfon. Produkty Rockfon stosowane w budynkach szkolnych i ich wskaźniki pochłaniania dźwięku Rekomendowany czas pogłosu dla różnych typów pomieszczeń szkolnych Pomieszczenia Rekomendacja Rockfon* biuro komórkowe T 0,6 sek biuro otwarte T 0,5 sek Sale lekcyjne podstawowe T 0,4-0,6 sek średnie T 0,4-0,8 sek do zajęć grupowych T < 0,8 sek, STI > 0,60 wielofunkcyjne T 0,4 sek, STI > 0,60 muzyczne T < 1,0 sek Sale sportowe i wielofunkcyjne sala gimnastyczna T < 1,5 sek basen T < 2,0 sek Komunikacja klatka schodowa Sufit w klasie min C pokrywający > 50% powierzchni korytarz Sufit w klasie A pokrywający > 90% powierzchni Pomieszczenia opieki dziennej pomieszczenia ogólne dla dzieci T 0,4 sek większe pomieszczenia (wys. T 0,4 sek, STI > 0,60 stropu > 4m, kubatura > 300m 3 ) T = czas pogłosu STI = wskaźnik przekazywania mowy * Rekomendacja Rockfon oparta na AD.E, BB 93, HTM i BS α w Produkt Sufit Monolityczny Mono 0,90 Sufity Białe - Rockfon Design Sonar 1,00 Sonar Activity 1,00 Sonar Bas 0,20 Sonar db 40 0,85 Sonar db 42 0,80 Sonar db 44 0,90 Tropic 0,95-1,00 Tropic db 40 0,85 Tropic db 42 0,80 Tropic db 44 0,90 Sufity Kolorowe - Rockfon Deco Polar Colour 0,90-0,95 Luna 0,95 Sufity Białe - Rockfon Basic Koral 0,95 Koral Activity 1,00 Koral Tenor 0,60 Pacific 0,70 Sufity Specjalistyczne Odporne na uderzenia Boxer 1,00 Samson 1,00 Higieniczne Hygienic 0,90-0,95 Hygienic Plus 0,90-0,95 Termiczne Facett 0,95-1,00 Cosmos 1,00 Industrial 1,00 Rockfon oferuje najlepsze rozwiązania i wiedzę techniczną pozwa

7 Zastosowanie sufitów Rockfon db (łączących wysoki wskaźnik pochłaniania dźwięku i izolacyjności akustycznej) pozwala obniżyć poziom hałasu docierającego z otoczenia do sali szkolnej poprzez odizolowanie uciążliwych dźwięków pochodzących z sąsiednich pomieszczeń lub przestrzeni międzystropowej. Rozwiązania akustyczne, które zapewniają wysoki stopień pochłaniania dźwięku w niskich częstotliwościach przyczyniają się do jeszcze lepszego zrozumienia mowy. Są one szczególnie istotne w przypadku dzieci z upośledzeniem słuchu, gdyż stwarzają im bardziej komfortowe warunki do nauki. W tym zakresie Rockfon oferuje rozwiązanie Koral Activity. Najbardziej popularnym sposobem wyrażania poziomu zrozumiałości mowy jest wskaźnik przekazywania mowy STI w skali od 0 do 1. W sali szkolnej optymalna wartość tego wskaźnika powinna wynosić ponad 0,6. Szczególnie w dużych pomieszczeniach (kubatura > 250m 3, np. duże sale lekcyjne, sale ćwiczeń) rekomendujemy zastosowanie akustycznych paneli ściennych, które wyłapują drgania akustyczne i optymalnie pochłaniają dźwięki. Panele ścienne powinny być montowane do ściany naprzeciwko miejsca zajmowanego przez nauczyciela, aby zapewnić dobrą zrozumiałość mowy z tyłu sali. Aby uzyskać dodatkowe informacje na temat tego rozwiązania,!prosimy o kontakt z lokalnymi przedstawicielami Rockfon. Sufity Rockfon db zmniejszą poziom hałasu docierającego do sali lekcyjnej z otoczenia oraz z instalacji umieszczonych w przestrzeni miedzystropowej bez dodatkowego materiału dźwiękochłonnego Izolacyjność akustyczna (D n,f,w ) z barierą dźwiękochłonną 21 db z barierą dźwiękochłonną 26 db z barierą dźwiękochłonną 30 db Produkt Sonar / Tropic db Sonar / Tropic db Płyty Rockfon db w połączeniu z barierami dźwiękoszczelnymi zamontowanymi w przestrzeni międzystropowej zwiekszają do maksimum izolacyjność akustyczną, spełniając bardzo wysokie wymagania w tym zakresie. Przy suficie o niskiej chłonności akustycznej w = 0,10 osoba mówiąca generuje ciśnienie akustyczne o wartości 69 db. 69 db 31 db Izolacja akustyczna Dn,f,w = 44 db - 5 db - 11 db Przy suficie o wysokej chłonności akustycznej w = 0,90 osoba mówiąca generuje ciśnienie akustyczne o wartości 64 db. 64 db 20 db Izolacja akustyczna Dn,f,w = 44 db Przy tej samej wartości współczynnika izolacyjności akustycznej (w tym przypadku 44 db) sufit o wysokim pochłanianiu dźwięku zapewnia niższe ciśnienie akustyczne (mniejszy hałas) niż sufit o niskim pochłanianiu. lającą rozwiązać każdy problem akustyczny.

8 Rekomendacje akustyczne dla szkół w różnych krajach Przegląd wytycznych i regulacji prawnych dla Czas pogłosu T (s) sal szkolnych o kubaturze 200 m 3 Sala wolna Sala zajęta min max min max Belgia Typebestek 110 (1979) [Warunki techniczne] 0, Holandia Nederland Bouwbesluit (2003) [holenderskie przepisy budowlane] Francja Norma krajowa (2003) 0,4 0,8 - - Przepisy budowlane 2003 [przedszkola i szkoły podstawowe] - 0,6 - - Wielka Brytania Przepisy budowlane 2003 [szkoły średnie] - 0,8 - - Przepisy budowlane 2003 [dzieci z upośledzeniem słuchu] - 0,4 - - Niemcy Norma krajowa (2004) - - 0,45 0,7 Szwajcaria Norma krajowa 181 (2006) - - 0,45 0,7 Stany Zjednoczone Norma krajowa S12.60 (2002) - 0,6 - - Światowa Organizacja Zdrowia Wytyczne (1999) - 0,6 - - W wielu krajach obowiązują już normy określające wymagane wartości czasu pogłosu w pomieszczeniach. W Polsce nie ma jeszcze obowiązujących uregulowań prawnych dotyczących warunków jakie powinny być zapewnione w pomieszczeniach w celu uzyskania odpowiedniego komfortu akustycznego, tzn. ograniczenia hałasu, jednakże odpowiednia norma jest już opracowywana przez Instytut Techniki Budowlanej. Wysokiej jakości produkty Rockfon zapewniają komfort akustyczny

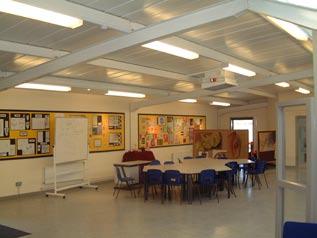

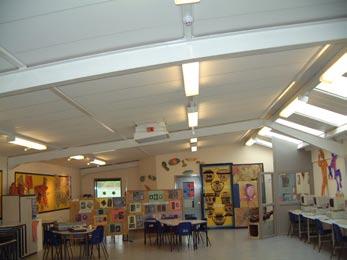

9 Raport ze szkoły Komfort akustyczny Lodge Park Technology College, Wielka Brytania Sale lekcyjne do pracy indywidualnej i grupowej Problem: W salach lekcyjnych zamontowane były perforowane sufity metalowe. Zarówno nauczyciele jak i uczniowie skarżyli się, że duże echo utrudnia prowadzenie lekcji, ale jeszcze gorszy był odgłos deszczu padającego na dach. Był on tak nieznośny, że całkowicie uniemożliwiał koncentrację podczas zajęć. Rozwiązanie: Po zamontowaniu akustycznych sufitów Rockfon, różnica była ogromna. Pomiary akustyczne wykonane zarówno przed jak i po montażu płyt pokazały, że czas pogłosu zmniejszył się o połowę. Kadra nauczycielska zwróciła uwagę na znaczną poprawę komfortu pracy, a echo i deszcz przestały odgrywać jakąkolwiek rolę. Uczniowie także byli zadowoleni z panujących warunków sprzyjających efektywnej nauce. Czas pogłosu (w sekundach) Przed 1,18 1,28 1,18 1,08 0,99 Po 0,67 0,62 0,64 0,59 0,53 1,50 1,35 1,20 1,05 0,90 0,75 0,60 0,45 0,30 0,15 0,00 Częstotliwość Hz Hz Hz Hz Hz Wniosek: Połączenie dźwiękochłonnych produktów Rockfon z doświadczeniem w projektowaniu sufitów dla szkół daje optymalne rozwiązanie problemów akustycznych - końcowym rezultatem jest wysoka estetyka i komfort akustyczny. Przed i estetykę w pomieszczeniach szkolnych. Po

10 2. Trwałość Bardzo często najbardziej opłacalne rozwiązanie wcale nie oznacza najniższej ceny, lecz łączy w sobie długi okres użytkowania i najwyższą jakość. Duża trwałość materiałów budowlanych stosowanych w szkołach jest bardzo istotna. Muszą być one odporne na zużycie, a często także na intensywną eksploatację. Należy więc zwrócić szczególną uwagę na ich odporność na uderzenia. Ze względu na regularne przebudowy budynków szkolnych, konieczny może być częsty demontaż i ponowna instalacja sufitów podwieszanych. Odporność na uderzenia W szkołach i salach sportowych odporność elementów budowlanych na uderzenia jest kwestią szczególnie ważną. Powierzchnie tych materiałów powinny gwarantować ochronę w obszarach narażonych na uderzenia o niewielkiej i średniej sile (pomieszczenia intensywne wykorzystywanie przez uczniów, hale wielofunkcyjne, sale gimnastyczne) oraz w obszarach narażonych na silne uderzenia (hale sportowe do gier zespołowych). Żywotność płyt sufitowych jest więc zależna między innymi od ich odporności na uderzenia. Badanie odporności na uderzenia sufitów podwieszanych jest przeprowadzane zgodnie z normą EN 13964, załącznik D. Definiuje ona trzy klasy odporności charakteryzujące poziom odporności na uderzenia sufitów podwieszanych. Odporność na uderzenia w obszarach narażonych na uderzenia z niewielką i średnią siłą Sufity klasy 2A stosuje się w halach sportowych przeznaczonych do dyscyplin, w których piłka uderza z niewielką prędkością, a także w obszarach budynków szkolnych szczególnie narażonych na uderzenia. Sufity klasy 3A są przeznaczone do pomieszczeń, w których sufit musi spełniać podstawowe wymagania w zakresie odporności na uderzenia, np. w salach szkolnych, korytarzach, w przedszkolach, salach zabaw itp. Odporność na uderzenia w obszarach narażonych na silne uderzenia W halach sportowych narażonych na silne uderzenia zastosowanie sufitów o klasie 2A/3A nie będzie wystarczające. Konieczne jest zamontowanie sufitów o klasie 1A. Procedura badania odporności na uderzenia, opisana w EN 13964, załącznik D, obejmuje przypadkowe uderzenia piłką w warunkach normalnie występujących w halach sportowych i nie uwzględnia celowego nadużywania oraz aktów wandalizmu. Rockfon, we współpracy z Chicago Metallic (CMC), opracował nowy rodzaj sufitów, które pod względem odporności na uderzenia można zakwalifikować do klasy 1A. Dzięki temu Rockfon spełnia wymagania obowiązujące we wszystkich trzech klasach odporności. Sufit Rockfon w klasie 1A poza odpowiednią odpornością posiada także wiele innych zalet w porównaniu do rozwiązań alternatywnych: są sklasyfikowane w najbezpieczniejszej klasie reakcji na ogień A1, co oznacza, że są niepalne, dzięki czemu zapewniają dłuższy czas na ewakuację w przypadku pożaru, posiadają najwyższe pochłanianie dźwięku a w = 1,0 zapewniają łatwy i szybki montaż, dają możliwość całkowitego i łatwego demontażu systemu; Procedura badania odporności na uderzenia (wg normy EN 13964, załącznik D) Za pomocą specjalnego aparatu piłka ręczna jest wystrzeliwana w sufit 36 razy: 12 razy pionowo i 12 razy poziomo w każdym z dwóch kierunków pod kątem 60 z prędkością: Klasa 1A: 16,5 m/s Klasa 2A: 8 m/s Klasa 3A: 4 m/s Po zakończeniu serii uderzeń badane są właściwości sufitu podwieszanego. Wynik badania jest pozytywny, jeśli nie zmieniły się wytrzymałość, funkcjonalność oraz bezpieczeństwo sufitu podwieszanego, a także nie nastąpiły wyraźne zmiany w wyglądzie płyt wypełniających. Rockfon oferuje rozwiązania, które odporności na uderzenia sufitów Klasyfikacja zgodnie z normą EN Klasa 1A Produkt Samson / Boxer Grubość 40 mm Wymiary 1166x1166 mm a w 1,00 System montażu System Olympia Plus Sufity Rockfon są trwałe i odporne na intensywną eksploatację.

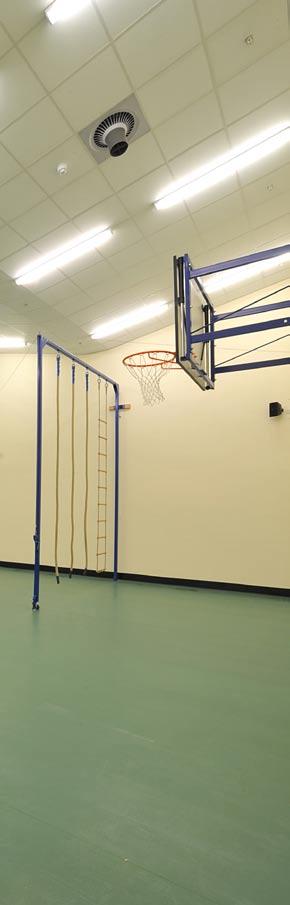

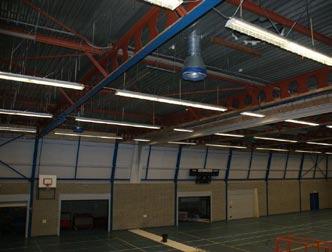

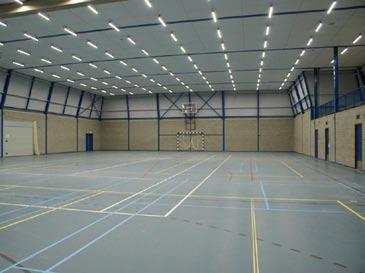

11 Jak Rockfon przyczynia się do zwiększenia trwałości? Sufity Rockfon Boxer i Rockfon Samson, dzięki dużej odporności na uderzenia, spełniają wymagania wszystkich trzech klas odporności na uderzenia sufitów podwieszanych. Płyta Samson jest pokryta specjalną tkaniną zapewniającą odporność na przebicia przy zachowaniu optymalnych parametrów akustycznych. Rockfon jest jednym z niewielu producentów sufitów, których odporność na zginanie jest zgodna z dyrektywami UE (oznaczenie CE). Parametr ten ma bardzo duże znaczenie, ponieważ wiele płyt sufitowych nie posiada wystarczającej odporności na wilgotność, w związku z czym mogą się one uginać. Płyty sufitowe Rockfon są stabilne wymiarowo nawet przy wilgotności dochodzącej do 100% wilgotności względnej powietrza i przy temperaturze do 40ºC. 15-letni okres gwarancyjny. Własności naszych produktów pozwalają na ich eksploatację w najbardziej surowych warunkach klimatycznych i zapewniają zachowanie stabilności wymiarowej. W związku z tym szacowana żywotność naszych produktów jest wysoka. Z tego względu udzielamy na nie 15-letniej gwarancji. Informacje dodatkowe można uzyskać u przedstawiciela handlowego Rockfon. Raport ze szkoły Odporność na uderzenia Miejski ośrodek sportu w Woensdrecht, Holandia Problem: Warunki akustyczne panujące w obiektach sportowych często są niewystarczające. Nauczyciele wychowania fizycznego skarżą się na problemy z głosem oraz zmęczenie wynikające ze złej akustyki oraz dużego pogłosu występującego w większości sal sportowych. Obok zapewnienia optymalnej akustyki, także bezpieczeństwo pożarowe, estetyka i odporność na uderzenia odgrywają istotną role w projektowaniu nowoczesnych budynków sportowych. Sale w miejskim ośrodku sportu w miejscowości Woensdrecht, jak wiele holenderskich sal sportowych, posiadały sufit wykonany z belek drewnianych. Nie spełniał on dzisiejszych wymagań zarówno w zakresie akustyki, jaki i bezpieczeństwa. Dlatego Rada Miasta zwróciła się o pomoc do firmy Op en Top Systeembouw, lokalnego instalatora sufitów podwieszanych. Rozwiązanie: Po zapoznaniu się z ofertą rynkową szef firmy Ope en Top Systeembouw, Marlon Masseurs, skontaktował się z Rockfon z zapytaniem o najnowszy system do hal sportowych, który spełnia wymagania najwyższej klasy odporności na uderzenia 1A. Pan Masseurs tłumaczył: Społeczność potrzebuje rozwiązanie sufitowe, które zapewni nie tylko optymalne warunki akustyczne i bezpieczeństwo pożarowe, ale będzie dodatkowo odporne na wilgotność, łatwe w utrzymaniu i trwałe. Dla mnie jako instalatora, ważna jest także szybkość i łatwość montażu oraz możliwość późniejszego demontażu sufitu. Dlatego też decyzja o wyborze nowego systemu Rockfon Olympia Plus została podjęta bardzo szybko. Wniosek: Nowy odporny na uderzenia sufit podwieszany, opracowany wspólnie przez Rockfon i CMC, przeznaczony do obiektów sportowych, spełnia wymagania najwyższej klasy odporności na uderzenia (klasa 1A zgodnie z EN 13964, załącznik D), oferuje optymalny komfort akustyczny (klasa A pochłaniania dźwięku) i najwyższe bezpieczeństwo pożarowe (euroklasa A1) oraz odporność na wilgotność. System jest łatwy w montażu oraz, w przeciwieństwie do rozwiązań alternatywnych, jest demontowalny. Moduły o wymiarach 1200x1200 mm oraz ciekawa tekstura płyt zapewniają także estetyczny wygląd sufitu na dużych powierzchniach. spełniają wymagania trzech klas podwieszanych 13964, załącznik D: 2A 3A Samson / Boxer Boxer 40 mm 20 mm 1200x600 mm 1200x600 mm 1,00 1,00 RockLink 24 z klipsami CMC 817 RockLink 24 z klipsami CMC 817 Przed Po

12 3. Bezpieczeństwo Nie każdy musi być specjalistą w dziedzinie sufitów. Dlatego ważne jest to, aby klienci mogli zaufać deklaracjom składanym przez dostawców sufitów. Taki właśnie cel przyświecał idei oznakowania wyrobów znakiem CE. Norma EN dotycząca sufitów podwieszanych obowiązuje od dnia 1 lipca 2007 r. i określa te charakterystyczne cechy produktów, które mogą lub muszą być deklarowane przez producenta, a co za tym idzie podawane na etykietach oraz w dokumentacji technicznej produktów. W zakresie parametrów obowiązkowych Rockfon deklaruje klasę reakcji na ogień i emisję formaldehydu. W zakresie parametrów dodatkowych także: pochłanianie dźwięku, odporność na zginanie, odbijanie światła, izolacyjność termiczną, o ile jest to konieczne dla danego typu zastosowania. Ponieważ większość wymienionych powyżej parametrów została omówiona w innych rozdziałach, przedstawimy tu tylko zachowanie wyrobów pod wpływem ognia. Bezpieczeństwo pożarowe Każdy pożar jest katastrofą. Zwłaszcza jeśli giną w nim ludzie. Dwie trzecie ofiar pożarów umiera z powodu zatrucia dymem i trującymi cząsteczkami. Zwłaszcza w budynkach szkolnych bezpieczeństwo pożarowe jest niezwykle ważnym zagadnieniem. Istnieją dwa ogólnoeuropejskie parametry dotyczące bezpieczeństwa pożarowego materiałów budowlanych: Klasa reakcji materiału na ogień określa jego zachowanie się pod wpływem ognia. Kryteriami oceny reakcji materiałów na ogień, określonymi przez UE, są: palność materiałów, szybkość generacji ciepła, szybkość rozprzestrzeniania się ognia, intensywność generacji dymu, trujących gazów, palących się kropel/cząsteczek i/lub jednoczesne występowanie powyższych czynników. odporność ogniowa określa zdolność elementu budowlanego do powstrzymywania ognia i zapobiegania jego przedostaniu się z jednego pomieszczenia do drugiego w ustalonym czasie. Jak Rockfon przyczynia się do zwiększania bezpieczeństwa pożarowego? Sufity Rockfon oznaczone są klasą reakcji na ogień. Większość produktów posiada najbezpieczniejszą Euroklasę A1, co oznacza, że są niepalne i w przypadku pożaru zapewniają one więcej czasu na ewakuację. Od października 2005 r. wszystkie płyty sufitowe Rockfon, produkowane przez poszczególne zakłady w Europie, zostały opatrzone znakiem CE. Ponadto są badane i certyfikowane na zgodność z normami (AOC). Niezależna organizacja certyfikacyjna zweryfikowała również, opracowany przez naszą firmę program wstępnych badań typu i monitoruje w całości łańcuch dostaw dwa razy do roku. Skalna wełna mineralna jest odporna na działanie ognia i temperatur pożarowych, przekraczających nawet 1000 C C 1000 C 800 C 600 C 400 C 200 C 0 C szkło topi się wełna skalna topi się wytrzymałość stali słabnie drewno zapala się materiały plastikowe topią się i zapalają Minuty Większość produktów Rockfon jest sklasyfikowana w najbezpieczn

13 Klasy wyrobów budowlanych Euroklasy w zakresie właściwości dotyczących reakcji na ogień wg EN Właściwości Euroklasa Ryzyko rozgorzenia Niepalne A1 żadne Niepalne A2 żadne Bardzo ograniczony udział w pożarze Ograniczony, lecz zauważalny udział w pożarze Istotny udział w pożarze Bardzo duży udział w pożarze zagrożenie pożarowe Brak badań lub negatywne wyniki badań B C D E F żadne tak tak tak tak Intensywność wytwarzania dymu test niepotrzebny s1 s2 s3 nie klasyfikowana nie klasyfikowana Wyjaśnienie Płonące krople Charakterystyka prawie bez dymu średnia emisja dymu intensywna emisja dymu test niepotrzebny d0 d1 d2 d2 nie klasyfikowana brak płonących kropel niewiele płonących kropel / cząsteczek; krople płoną przez mniej niż 10 sekund wiele płonących kropel / cząsteczek; krople płoną przez ponad 10 sekund iejszej klasie reakcji na ogień Euroklasie A1.

14 4. Design Szkoły są projektowane z myślą o najmłodszym pokoleniu. Muszą więc być przyjazne, dostępne i inspirujące. Uczniowie, rodzice i nauczyciele nie wybierają już szkoły tylko ze względów pedagogicznych, ale coraz częściej zwracają uwagę na jej projekt, aranżację i ogólny wizerunek. Choć każda szkoła jest inna, powinna odpowiednio komponować się z lokalnym otoczeniem. Budynek szkolny musi posiadać własną tożsamość przy jednoczesnym utrzymaniu opłacalności ekonomicznej. Tradycyjne schematy aranżacji klasy są coraz częściej wypierane przez nowoczesne rozwiązania, które skupiają się na zapewnieniu uczniom jak największej swobody. Coraz większa liczba zajęć grupowych i wprowadzanie indywidualnych programów nauczania prowadzi do konieczności projektowania coraz większych sal szkolnych i pomieszczeń wielofunkcyjnych. Architekci na etapie projektu muszą uwzględnić stale zmieniającą się rolę społeczności szkolnej jako istotnej części społeczeństwa. Rockfon oferuje szeroką gamę rozwiązań zawsze zapewniając najl

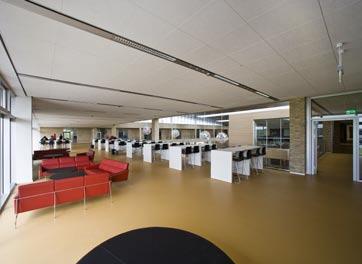

15 Jak Rockfon przyczynia się do nadawania szkołom nowoczesnego wyglądu? Oferuje szeroką gamę rozwiązań o najwyższych parametrach technicznych. Pozwala na stworzenie sufitu idealnie komponującego się z wnętrzem dzięki wyborowi opcji: powierzchni kolorów krawędzi wymiarów Pozwala ukryć instalacje HVAC (ogrzewanie, wentylacja, klimatyzacja). Zapewnia łatwy dostęp do zintegrowanego oświetlenia i systemów wentylacji. Dostarcza bogaty asortyment rozwiązań akustycznych sufitów podwieszanych, wysp sufitowych i pochłaniaczy przestrzennych które zapewniają swobodę projektowania. Raport ze szkoły Design Szkoła A.P. Møller a, Niemcy Gimnazium i Szkoła Średnia Problem: Szkoła A.P. Møller a w miejscowości Schleswig prowadzi klasy gimnazjalne i średnie dla duńskojęzycznej mniejszości zamieszkującej land Schleswig- Holstein. W budynku o powierzchni metrów kwadratowych uczy się 625 uczniów. Szkoła położona w przepięknej okolicy z widokiem na fiord Silen. Architekci z biura C.F. Møller (z Arhus w Danii) szukali sufitu, który będzie pasował do czystego stylu projektu budynku szkoły. Rozwiązanie: C.F. Møller zaprojektowali system, w którym zarówno oświetlenie jak i kratki wentylacyjne są umieszczone w jednej listwie. Przyczynia się to do uporządkowanego wyglądu całości sufitu. Jako płyty wypełniające architekt wybrał płyty Rockfon Sonar, które oferują najwyższe parametry akustyczne oraz szeroką gamę krawędzi i modułów. Rockfon Sonar posiada delikatnie fakturowaną, białą powierzchnię. W wielu miejscach sufity są podwieszone w rozwiązaniach wyspowych. Wniosek: Sufity Rockfon dają pełną swobodę projektowania dzięki bogatemu wyborowi kolorów, powierzchni, krawędzi i wymiarów modularnych płyt. Dźwiękochłonne właściwości rozwiązań Rockfon, pozwalają spełnić najbardziej rygorystyczne wymogi akustyczne, które muszą być spełnione przez budynki szkolne. Białe sufity Rockfon posiadają optymalny współczynnik odbicia światła. Całkowicie rozpraszają światło, dzięki czemu nie powstają błyszczące plamy, których światło razi oczy. Sufity Rockfon mają jednolitą powierzchnię bez widocznych otworów ani perforacji. Sufity Rockfon zachowują swój piękny wygląd nawet w warunkach zwiększonej wilgotności. Nie ulegają wypaczeniu, wygięciu i nie pękają. epsze właściwości produktów.

16 5. Eksploatacja Tanio wcale nie znaczy dobrze. Rozwiązania, które na pierwszy rzut oka wydają się tanie, w przyszłości mogą okazać się wyborem bardzo drogim. Dbałość o koszty utrzymania budynku powinna stanowić integralną część projektu szkoły, uwzględnianą już na wczesnym etapie projektowania. Materiały budowlane stosowane przy budowie szkół muszą być łatwe w utrzymaniu, trwałe i odporne na zniszczenia. Jak Rockfon pomaga w łatwej eksploatacji budynku? Sufity Rockfon są lekkie i proste do zdemontowania, co pozwala na łatwy dostęp do instalacji ukrytych w przestrzeni międzystropowej. Są łatwe w montażu. Płyty w krawędziach A i E mogą być instalowane przez osoby nie posiadające większego doświadczenia w montażu sufitów. Są trwałe, łatwe w utrzymaniu w czystości i posiadają 15-letnią gwarancję. Rockfon oferuje płyty higieniczne spełniające wymogi pomieszczeń specjalnych (np. kuchni, szatni, łazienek, itp.), odporne na częste czyszczenie i zwiększoną wilgotność powietrza. Płyt sufitowe Rockfon szczególne w krawędziach A i E są szybk

17 ie i proste w montażu.

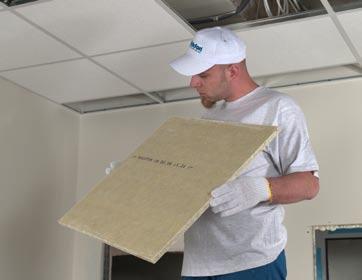

18 6. Możliwości remontowe Ponieważ świadomość znaczenia dobrych warunków akustycznych w szkołach rozwija się dopiero od kilkunastu lat, w wielu szkołach nadal brakuje optymalnego komfortu akustycznego. W większości państw europejskich, najgorsze warunki akustyczne panują w szkołach zbudowanych w latach Stosowano wówczas wiele materiałów o twardych powierzchniach, które co prawda zmniejszają konieczność ich częstego czyszczenia, ale z pewnością pogarszają warunki akustyczne. W szkołach wybudowanych przed rokiem 1970 wykorzystywano także podobne materiały w połączeniu z wysokimi stropami, ale większość z tych budynków przeszła już modernizację obejmującą montaż akustycznych sufitów podwieszanych. Obecnie, projekty nowych budynków szkolnych obejmują już wiele czynników, z atrakcyjnym designem na czele. Twarde materiały są nadal powszechnie stosowane i podczas gdy mogą sprzyjać poprawie warunków oświetleniowych, klimatu wewnętrznego czy zmniejszać zużycie energii, to ciągle jednak pogarszają komfort akustyczny. Kolejne wyzwanie akustyczne powstaje gdy małe sale lekcyjne są łączone tworząc większe pomieszczenia do prac grupowych czy różnorodnych zajęć prowadzonych równolegle. Takie prace remontowe są często prowadzone podczas funkcjonowania szkoły, co wymaga elastyczności i efektywności w procesie dostawy i montażu materiałów wykończeniowych. Doświadczenie pokazuje, że montaż sufitów akustycznych Rockfon może zdziałać cuda. Biorąc pod uwagę ogromną poprawę komfortu akustycznego, instalacja sufitów Rockfon jest szybka i ekonomiczna oraz dostosowana do specyficznych potrzeb konkretnego pomieszczenia szkolnego. Czy to w budynkach nowych czy remontowanych sufity Rockfon

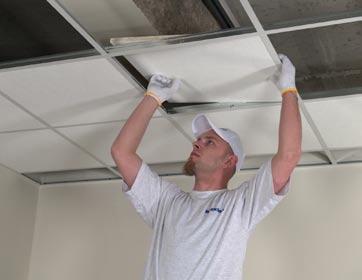

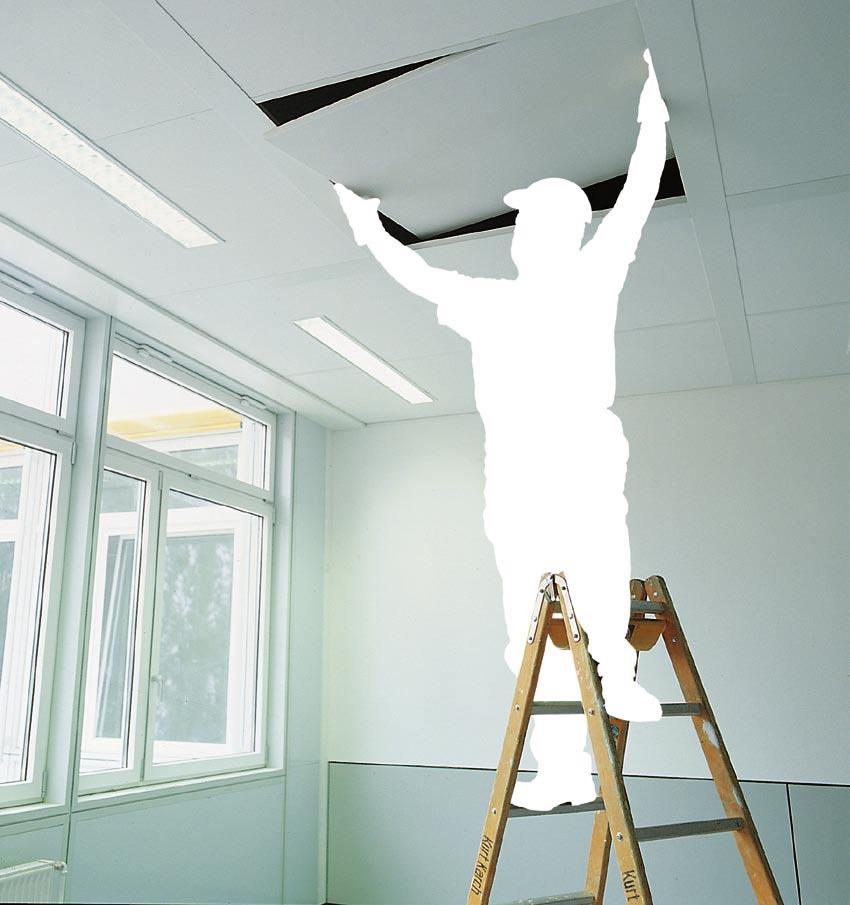

19 Jak Rockfon wpływa na skuteczność remontów? Produkty Rockfon są łatwe i szybkie w montażu, a zastosowanie sprawdzonych metod instalacji zmniejsza ryzyko błędów i opóźnień. Płyty Rockfon są lekkie i łatwe do przycinania, dlatego ryzyko ich uszkodzenia jest niewielkie. Można je precyzyjnie ciąć pojedynczymi ruchami, bez użycia specjalnych maszyn. Prace można prowadzić wewnątrz pomieszczeń, ponieważ nie wytwarzają uciążliwego pyłu. W budynkach istniejących, w których wysokość stropu i okien nie pozwala na montaż sufitu podwieszanego, Rockfon proponuje rozwiązania umożliwiające montaż bezpośredni do stropu przy zachowaniu wysokiego pochłaniania dźwięków. Sufity Rockfon pozwalają bardzo łatwo ukryć instalacje. Zapewniają doskonałe wkomponowanie systemów oświetleniowych i wentylacji mechanicznej. Rockfon oferuje także rozwiązanie Sonar X, które umożliwia demontaż płyt wypełniających do dołu bez konieczności zapewnienia dodatkowej przestrzeni międzystropowej. Prawdziwym wyzwaniem jest modernizacja szkoły, podczas której należy zachować oryginalny wygląd i charakter budynku. Sufity Rockfon mają klasyczny i elegancki wygląd, który idealnie współgra z zabytkową architekturą. W takich sytuacjach świetnym rozwiązaniem jest także zastosowanie wysp akustycznych Rockfon. Sufity wyspowe oraz baffle (zob. rozdział 9) są często najbardziej satysfakcjonującymi rozwiązaniami w przypadku konieczności adaptacji istniejących budynków. mogą zdziałać akustyczne cuda.

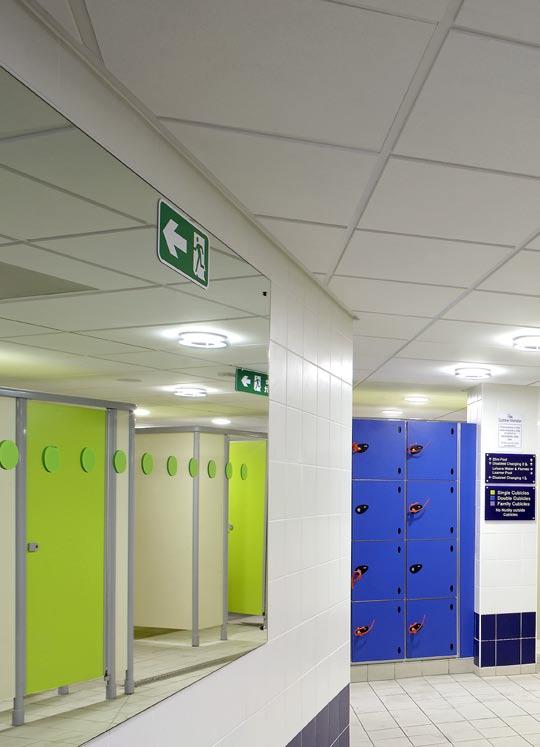

20 THE INDOOR CLIMATE 7. Klimat wewnętrzny Materiały budowlane powinny przyczyniać się do tworzenia zdrowego mikroklimatu pomieszczeń. Nie mogą uwalniać cząstek kurzu ani sprzyjać rozwojowi szkodliwych bakterii. Zły klimat wewnętrzny jest skutkiem nieprawidłowej wentylacji sal szkolnych, dużych różnic temperatur oraz obecności kurzu. Wysokie stężenie dwutlenku węgla w takim otoczeniu może wzmacniać nieprzyjemne zapachy, powodować spadek koncentracji i rozdrażnienie, a także częstą absencję uczniów oraz nauczycieli. Coraz więcej ludzi cierpi na alergie, choroby układu oddechowego lub skóry. Wilgoć w połączeniu z niektórymi materiałami budowlanymi może sprzyjać rozwojowi mikroorganizmów takich jak pleśń czy bakterie, które są przyczyną tych dolegliwości. Jakość powietrza zimą wymaga poprawy, a latem wraz z wysokimi temperaturami wymaga ono chłodzenia. Jak Rockfon przyczynia się do zdrowego mikroklimatu? Płyty sufitowe Rockfon otrzymały duńskie oznaczenie DICL (Danish Indoor Climate Label) oraz fińskie oznaczenie M-1 (Finnish Classification of Indoor Climate Label), które są najbardziej rygorystyczne w całej Europie. L A B E L Płyty Rockfon są hydrofobowe i odporne na wilgotność sięgającą nawet do 100%. Sufity Rockfon nie sprzyjają rozwojowi bakterii, ponieważ skalna wełna mineralna składa się głównie z materiałów nieorganicznych. Wszystkie płyty sufitowe Rockfon posiadają Atest Higieniczny Państwowego Zakładu Higieny o numerze HK/B/1075/01/2007, potwierdzający, iż odpowiadają wymaganiom higienicznym. Sufity Rockfon są odporne na rozwój bakterii i kształtują zdrowy

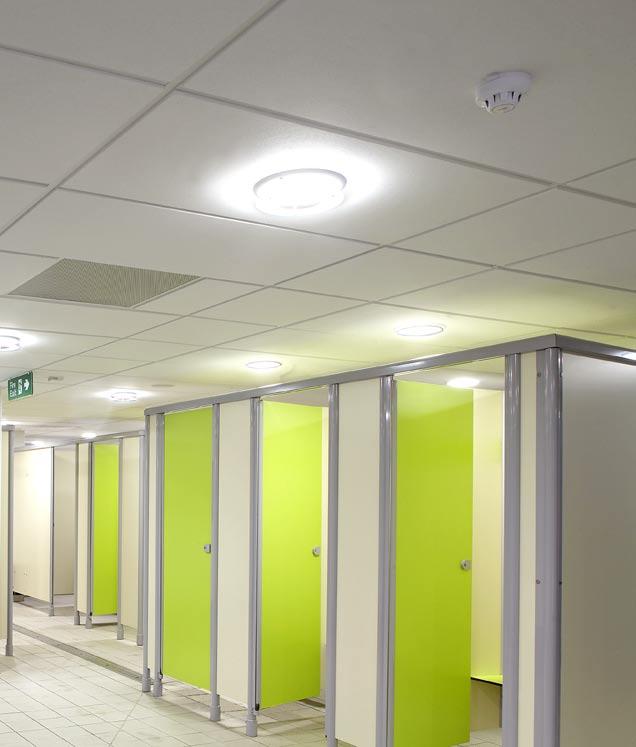

21 Wiele rządów krajów Unii Europejskiej coraz bardziej poważnie traktuje to zagadnienie. Maksymalne poziomy stężenia CO 2 (wyrażone w ppm) już zostały zdefiniowane. klimat wewnętrzny.

22 8. Ekologia Rockfon jest firmą, której działania są zorientowane na ochronę środowiska. Jako marka wchodząca w skład Grupy Rockwool, firma Rockfon przystąpiła do Rady Środowiskowej przy Międzynarodowej Izbie Handlowej. Każdego roku Rockwool International publikuje raport na temat ochrony środowiska. Dzieci to nasza przyszłość. To właśnie dla dobra dzieci firmy produkcyjne spełniają coraz surowsze wymagania oraz podnoszą swoje standardy. Wpływ materiałów budowlanych i procesu ich produkcji na środowisko musi być ograniczony do minimum. Producenci materiałów budowlanych powinni wziąć odpowiedzialność za stan środowiska i ustanowić procedury kontrolne mające na celu minimalizację tego negatywnego wpływu. Fabryki nie powinny stanowić zagrożenia dla sąsiadów, a producenci winni spełniać wymagania środowiskowe określone przez ustawodawców oraz prowadzić otwarty dialog ze społeczeństwem (klientami, inwestorami, dostawcami i pracownikami), aby spełnić ich oczekiwania dotyczące kwestii związanych ze środowiskiem. Grupa Rockwool, w porozumieniu ze swymi firmami siostrzanymi jak Rockfon, przygotowała system zarządzania środowiskowego. O zaangażowaniu Rockwool w ochronę środowiska świadczy nagroda Rockwool Award 2009 przyznana Williamowi McDonough, autorowi, architektowi i projektantowi, oraz jednemu z największych autorytetów w dziedzinie zrównoważonego rozwoju miast i budynków oraz procesów przemysłowych. Komin Woda chłodząca piec jest powtórnie używana do ogrzewania obiektów fabrycznych i biurowych zastępując tradycyjne paliwa. Filtry Recycling Silosy na surowce Odciąg z komory Piec szybowy 1500 C Surowce Lepiszcze i olej Rozwłókniarka Komora polimeryzacyjna Cięcie Dostawa surowców Odpady Brykieciarnia Rozdrabniarka Odpady poprodukcyjne z innych gałęzi przemysłu. Cięcie i malowanie Produkty Rockfon są przyjazne dla środowiska i podlegają recycling

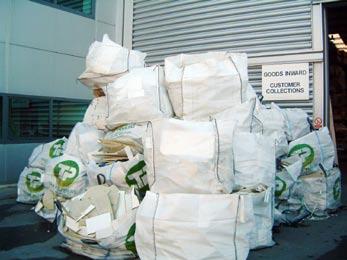

23 Jak Rockfon wpływa na ochronę środowiska? Kamień, z którego wytwarzana jest nasza wełna mineralna, jest surowcem powszechnym. Co roku w wyniku działalności wulkanicznej oraz ruchów tektonicznych na naszej planecie wytwarzanych jest razy więcej materiału skalnego niż wykorzystuje się do produkcji skalnej wełny mineralnej Rockwool oraz płyt Rockfon. Podczas produkcji skalnej wełny mineralnej przetwarzamy trzykrotnie więcej pozostałości poprodukcyjnych z innych gałęzi przemysłu niż sami wytwarzamy. Szeroki asortyment produktów marki Rockfon spełnia liczne standardy ochrony środowiska: FDES (Francja), Sunda Hus (Szwecja) itd. Wszystkie zakłady, w których wytwarzane są produkty Rockfon, monitorują wyniki środowiskowe za pomocą systemów zarządzania środowiskowego. Raport z budowy Środowisko Szpital Romford, Wielka Brytania Największy szpital zbudowany z środków prywatnych w Wielkiej Brytanii Problem: Projekt szpitala Romford był tak dużym przedsięwzięciem, że konieczne było szukanie ekonomicznych rozwiązań. W przypadku sufitów oznaczało to znalezienie rozwiązania ograniczającego odpady oraz ilość przycinek płyt. Wraz ze wzrostem troski o środowisko naturalne, wyzwaniem było znalezienie sposobu na recycling ścinek z m 2 zainstalowanego sufitu Rockfon MediCare. Rozwiązanie: Przy bliskiej współpracy z firmą montującą sufit oraz dystrybutorem, Rockfon opracował plan zebrania, składowania i dostawy ścinek do fabryki Rockwool w Pencoed, w Walii, gdzie zostały one ponownie przetworzone w procesie produkcyjnym izolacji z wełny skalnej. W ten sposób konsekwentnie przestrzegano ideę zrównoważonej produkcji wełny mineralnej. Wniosek: Rockfon od wielu lat przetwarza pozostałości materiałowe. Płyty sufitowe Rockfon są wykonane z czystej wełny mineralnej, która może być poddawana całkowitemu recyclingowi. Pomaga to zmniejszyć obciążenie wysypisk odpadów oraz zużycie surowców naturalnych. Recycling Customer returns procedure Produkty Rockfon są przyjazne dla środowiska i nadają się do powtórnego przetworzenia podczas produkcji. Zużyte materiały budowlane Procedure for accepting post-consumer Rockwool Rockfon ceiling tiles (recyclate) returned for the purpose of recycling Produkcja pozostałych wyrobów z wełny skalnej Pakowanie Dostawa Pakowanie Dostawa owi.

24 9. Efektywność energetyczna Obowiązkiem architekta jest zaprojektowanie budynku w taki sposób, aby ilość energii potrzebnej do jego użytkowania można było utrzymać na racjonalnie niskim poziomie przy jednoczesnym zapewnieniu optymalnego komfortu jego użytkownikom. Oznacza to znalezienie idealnej równowagi pomiędzy energią, powietrzem, światłem i dźwiękiem. Współczesne budynki szkolne wykorzystujące dużo energii będą stanowić poważny problem w przyszłości. Dlatego oprócz efektywności energetycznej elementem, na który coraz częściej zwracają uwagę architekci, jest pojemność cieplna. Dzienne wahania temperatur wykorzystywane są do celów związanych z klimatyzacją pomieszczeń. Ponieważ zimno i ciepło przenikają zazwyczaj do pomieszczenia poprzez strop betonowy, zastosowanie kompletnej konstrukcji sufitowej, biegnącej od ściany do ściany, może zmniejszyć efektywność wymiany ciepła. Z drugiej strony, pozostawienie odkrytej betonowej powierzchni stropu może prowadzić do dużego dyskomfortu akustycznego. W takim przypadku doskonałym rozwiązaniem są sufity wyspowe i ekrany akustyczne. Jak Rockfon wpływa na efektywność energetyczną? W przypadku, gdy zastosowanie sufitu podwieszanego jest niemożliwe, Rockfon oferuje rozwiązania współpracujące z masą termiczną. Rockfon Contour (baffle do montażu pionowego) oraz Rockfon Eclipse (wyspy do montażu poziomego) stanowią doskonałe połączenie dobrej akustyki oraz estetycznego wyglądu. Masa termiczna wymaga swobodnego przepływu powietrza wewnątrz pomieszczenia, co uniemożliwia zastosowanie tradycyjnego sufitu podwieszanego. Wyspy Rockfon Eclipse oraz baffle Rockfon Contour oferują idealne rozwiązanie do budynków wykorzystujących masę termiczną gdyż nie blokują cyrkulacji powietrza. Jednocześnie optymalizują komfort akustyczny pochłaniając fale dźwiękowe padające na nie z obydwu stron. Większość płyt sufitowych Rockfon posiada jasną, gładką powierzchnię zapewniającą optymalne odbicie światła oraz tworzącą komfortowe środowisko wewnętrzne zmniejszając zużycie energii. Rockfon Eclipse i Rockfon Contour to idealne rozwiązania do budyn

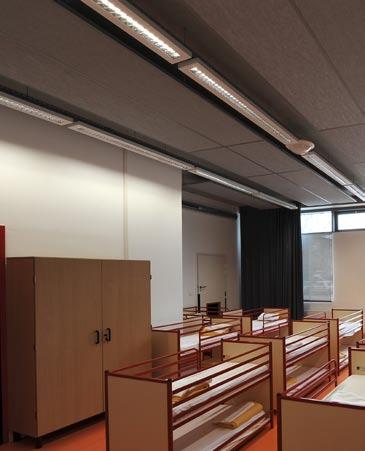

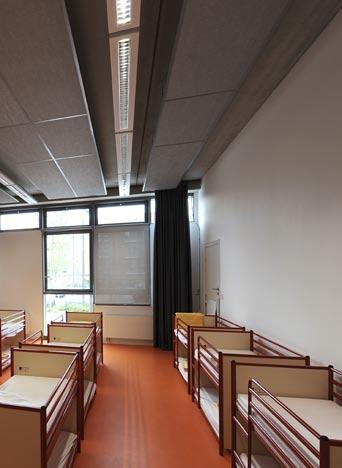

25 Raport ze szkoły Efektywność energetyczna Aimée Césaire, Francja Przedszkole i Szkoła podstawowa Problem: Ochrona środowiska naturalnego jest priorytetem w miejscowości Créteil niedaleko Paryża. Kiedy pracowania architektoniczna Agence Nicolas Michelin et Associés została wybrana, aby zaprojektować budynek obejmujący przedszkole, szkołę podstawową oraz centrum rekreacyjne, ich zadaniem było stworzenie budynku zrównoważonego środowiskowo. Projekt powstał z uwzględnieniem wytycznych francuskiego programu H.Q.E (Wysoka Jakość Środowiskowa) i jego celem była minimalizacja zużycia energii przy jednoczesnym spełnieniu lokalnych wymagań w zakresie izolacji cielnej i akustyki, tak aby stworzyć komfortowe warunki do nauki. Rozwiązanie: Aby zminimalizować zużycie energii zastosowano wiele różnych rozwiązań obejmujących m.in. masę termiczną, panele solarne oraz zielony dach. Masa termiczna jest związana z zdolnością budynku do akumulacji ciepła oraz jego oddawania gdy pojawia się zwiększone zapotrzebowanie na energię cieplną. Aby zoptymalizować działanie masy termicznej stosuje się materiały o dużej pojemności cieplnej, jak beton, które muszą pozostać odsłonięte. Takie rozwiązanie niestety uniemożliwia zastosowanie sufitów podwieszanych tradycyjnie montowanych w budynkach szkolnych dla poprawy warunków akustycznych. Dlatego najlepszą opcją jest instalacja wysp sufitowych pochłaniających dźwięki odbijane od materiałów o twardych powierzchniach (beton, szkło, stal). W budynku szkolnym zastosowano zatem sufity wyspowe wykonane z płyt Rockfon Polar Aluminium. Wyspy zainstalowano na wysokości 20cm od stropu betonowego, na 50% powierzchni sufitu. Taki układ pozwala na swobodny przepływ powietrza aktywujący działanie masy termicznej, przy jednoczesnym pochłanianiu dźwięków padających na płyty sufitowe z obydwu stron. Układ sufitów wyspowych w klasach został starannie zaplanowany przez akustyka z Peutz Associates, Panią Aline Gaulupeau. Jej celem było takie ułożenie wysp, aby nie chłonęły one zbyt wielu dźwięków bezpośrednio nad nauczycielem i umożliwiały docieranie pożądanych dźwięków na tył sali lekcyjnej. Wniosek: Pani Gaulupeau przeprowadziła pomiary akustyczne po zamontowaniu wysp akustycznych i ich wyniki były bardzo satysfakcjonujące. Końcowy rezultat przewyższa wymagania określone przez odpowiednie przepisy szczególnie w stołówce, gdzie czas pogłosu powinien być jak najniższy. Jeśli idzie o efekt estetyczny, architekt, Pan Lorch, chciał uniknąć typowych rozwiązań sufitów o białej powierzchni i modułach 600x600 mm. Zaproponowane sufity wyspowe, dzięki niestandardowemu kolorowi i wymiarowi modułów 2400x600 mm, tworzą efekt pływających wysp, pięknie harmonizujących z całością budynku. Czas pogłosu 500Hz-2kHz (osiągnięty) Czas pogłosu 500Hz-2kHz (wymagany) Pomieszczenie 125 Hz 250 Hz 500 Hz 1 khz 2 khz 4 khz stołówka 1,3 1,3 0,9 0,9 1,0 1,0 0,9 < 1,2 s sala lekcyjna 1,1 0,9 0,7 0,7 0,8 0,8 0,7 0,4 s < Tr < 0,8 s ków z masą termiczną.

26 10. Doświadczenie w budynkach szkolnych Firma Rockfon jest od lat związana z projektowaniem sufitów dla obiektów edukacyjnych w wielu krajach. Wieloletnie doświadczenie oraz wiedza praktyczna umożliwiają nam rozwiązywanie problemów akustycznych w szkołach. Różne szkoły i różne pomieszczania mają odmienne wymagania. Poniższa tabela doboru pomoże znaleźć produkt odpowiedni dla danego typu pomieszczenia. W przypadku pomieszczeń o specjalnych wymogach, zapraszamy do kontaktu z lokalnymi przedstawicielami handlowymi naszej firmy. Aula Biblioteka Jadalnia, restauracja Komunikacja Kuchnia Sala lekcyjna Sala muzyczna Sala przedszkolna Sala sportowa Szatnia Toaleta Sufit monolityczny Mono Sufity białe Rockfon Design Sonar Sonar Activity Sonar Bas Sonar db 40 Sonar db 42 Sonar db 44 Tropic Tropic db 40 Tropic db 42 Tropic db 44 Sufity kolorowe Rockfon Deco Polar Colour Luna Sufity białe Rockfon Basic Koral Koral Activity Koral Tenor Pacific Sufity specjalistyczne Odporne na uderzenia Boxer Samson Higieniczne Hygienic Hygienic Plus Termiczne Facett Cosmos Industrial POCHŁANIACZE PRZESTRZENNE I WYSPY SUFITOWE Multiflex Baffle Hygienic Baffle Rockfon Contour Rockfon Eclipse Rockfon oferuje najwyższej klasy produkty i doświadczenie w ro

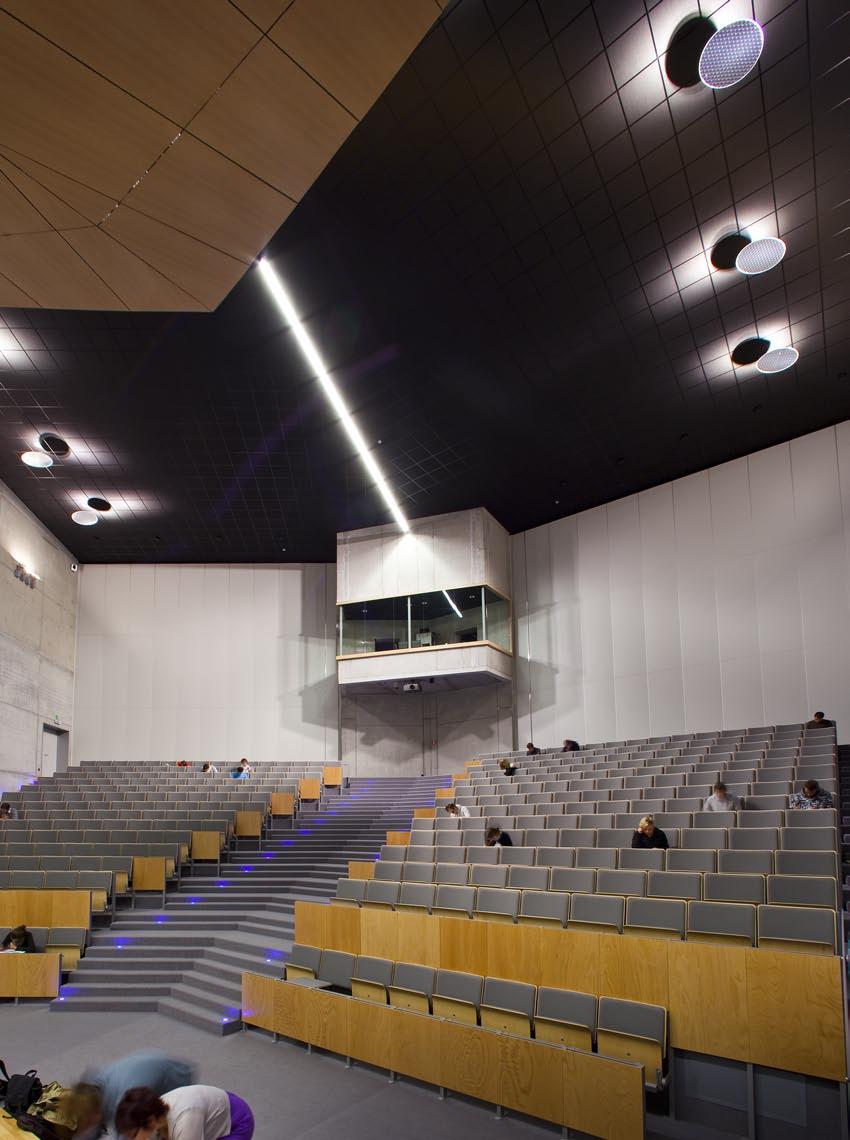

27 związywaniu konkretnych problemów akustycznych.

28 SUFIT MONOLITYCZNY Mono System Rockfon Mono to monolityczny sufit podwieszany, o jednolitej powierzchni bez widocznych łączeń pomiędzy płytami sufitowymi. System Mono składa się z podwieszanej konstrukcji T40, do której od dołu mocowane są płyty sufitowe Rockfon Mono. Łączenia sufitu są wypełniane szpachlą akustyczną, a następnie szlifowane. Na całkowicie wyrównany sufit natryskiwany jest tynk akustyczny, dzięki czemu powierzchnia sufitu jest bezspoinowa i niezwykle gładka. Sufit Rockfon Mono polecany jest do wszystkich pomieszczeni gdzie estetyka rozwiązania oraz dobre własności akustyczne są podstawowymi wymaganiami. Mono SUFITY BIAŁE ROCKFON DESIGN Sonar Płyty sufitowe Rockfon Sonar zapewniają swobodę projektowania i szeroką gamę rozwiązań. Oferują wyjątkowe połączenie własności akustycznych i ogniochronnych, zapewniając optymalny klimat wnętrz. Sonar posiada atrakcyjną mikroporowatą powierzchnię o subtelnej, matowej fakturze. Sufity Rockfon Sonar znajdują zastosowanie wszędzie tam gdzie ważna jest estetyka i najwyższe parametry użytkowe. Są szczególnie polecane do obiektów biurowych, handlowych i szkolnych oraz tzw. pomieszczeń czystych. Płyty sufitowe Sonar dostępne są także w wersjach: Sonar Bas płyty zapewniające wysoki poziom odbicia dźwięku, do stosowanie razem ze standardowymi płytami Sonar dla uzyskania wymaganych parametrów akustycznych pomieszczenia. Sonar Activity płyty o grubości 40mm zapewniają wysoki poziom dźwiękochłonności w pomieszczeniach o wysokim natężeniu hałasu. Rozwiązanie umożliwia montaż płyt bezpośrednio do stropu, maksymalizując wysokość sufitu przy zachowaniu klasy A pochłaniania dźwięku. B C D D/AEX E15 E24 G M X Sonar db Płyty sufitowe Rockfon Sonar db oferują wysoki poziom izolacyjności akustycznej oraz dźwiękochłonności. Rekomendowane wszędzie tam, gdzie ważną rolę odgrywa poufność prowadzonych rozmów. Płyty Sonar db posiadają atrakcyjną mikroporowatą powierzchnię o subtelnej, matowej fakturze. Płyty sufitowe Sonar db dostępne są w wersjach 40dB, 42dB i 44dB. A24 D E15 E24 Tropic Płyty sufitowe Rockfon Tropic doskonale nadają się do zastosowania w każdym pomieszczeniu gdzie dla osiągnięcia optymalnego klimatu akustycznego wymagana jest wysoka jakość wykończenia. Tropic łączy gładką, białą powierzchnię z bardzo dobrymi parametrami akustycznymi, ogniochronnymi oraz wilgotnościowymi. Płyty Tropic dostępne są w szerokim asortymencie krawędzi do montażu z widocznym, częściowo widocznym i niewidocznym systemem konstrukcji. A15 A24 D E15 E24 M Tropic db Płyty sufitowe Rockfon Tropic db oferują wysoki poziom izolacyjności akustycznej oraz dźwiękochłonności. Rekomendowane wszędzie tam, gdzie ważną rolę odgrywa poufność prowadzonych rozmów. Płyty Tropic db posiadają gładką, białą powierzchnię. Płyty sufitowe Tropic db dostępne są w wersjach 40dB, 42dB i 44dB. A15 E15 A24 E24

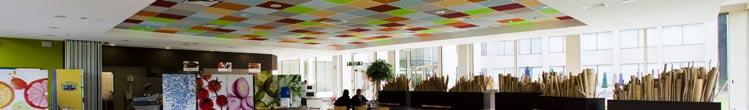

29 SUFITY KOLOROWE ROCKFON DECO Polar Colour Rockfon Polar Color to gama kolorowych płyt sufitowych zwiększająca swobodę w kreowaniu wyglądu sufitu. Płyty sufitowe Polar Color dostępne są w 10 kolorach, w krawędziach A, do montażu w systemie z widoczną konstrukcją nośną. A15 Kolor Kod NCS A24 Black S9000-N Night Blue S7020-R60B Red S3560-Y80R Graphite S6502-B Ocean S1030-R80B Dakar S1020-Y10R Grey S2005-R80B Oasis S1502-B50G Savanna S1005-Y30R White S0500-N Luna Płyty sufitowe Rockfon Luna stwarzają spektakularny efekt w pomieszczeniach ciemnych, wymagających wysokich parametrów akustycznych. Płyty Luna posiadają czarną, gładką powierzchnię. Sufit Rockfon Luna jest szczególnie polecany do stosowania w salach kinowych i koncertowych, klubach nocnych oraz wszędzie tam, gdzie konieczne jest zastosowanie materiałów dźwiękochłonnych, o czarnej powierzchni bez refleksów i odbić. D E24 SUFITY BIAŁE ROCKFON BASIC Koral Płyty sufitowe Rockfon Koral łącza estetyczną powierzchnię i bardzo dobre własności akustyczne z szerokim zakresem stosowania. Koral posiada mikroporowatą, pomalowaną na biało powierzchnię o subtelnej, matowej fakturze. Dzięki szerokiemu asortymentowi sufit Rockfon Koral jest uniwersalnym rozwiązaniem do zastosowania w wielu typach pomieszczeń o zróżnicowanych wymaganiach. Płyty sufitowe Koral dostępne są także w wersjach: Koral Tenor płyty zapewniające wyższy poziom odbicia dźwięku, do stosowanie razem ze standardowymi płytami Koral dla uzyskania wymaganych parametrów akustycznych pomieszczenia. Koral Activity 40 mm płyty przeznaczone do pomieszczeń o wysokim natężeniu hałasu, gdzie zrozumienie mowy jest szczególnie istotne. Rozwiązanie umożliwia montaż płyt bezpośrednio do stropu, maksymalizując wysokość sufitu przy zachowaniu klasy A pochłaniania dźwięku. Koral Activity 100 mm płyty zapewniające wysoki stopień pochłaniania dźwięku w niskich częstotliwościach. A15 A24 E15 E24 Pacific Ekonomiczna płyta sufitowa idealnie nadająca się do pomieszczeń o podstawowych wymaganiach estetycznych i akustycznych. Płyty sufitowe Rockfon Pacific posiadają gładką białą powierzchnię, tylni welon z włókna szklanego oraz pomalowane krawędzie boczne. Płyty Pacific są trwałe, odporne na wilgotność oraz stabilne wymiarowo. A15 A24 E15 E24

30 Odporne na uderzenia SUFITY SPECJALISTYCZNE Boxer Płyty sufitowe Rockfon Boxer łączą w sobie atrakcyjną białą powierzchnię z podwyższoną odpornością na uderzenia. Boxer zapewnia bardzo dobre własności akustyczne, ogniowe oraz odporność na wilgotność i stabilność wymiarową. Sufit Rockfon Boxer może być stosowany wszędzie tam, gdzie wymagane jest zmniejszenie hałasu przy jednoczesnej podwyższonej odporności na uderzenia. W takich obiektach jak przedszkola i szkoły, w korytarzach, holach oraz pomieszczeniach do prac i zabaw. A24 Samson Płyty sufitowe Rockfon Samson o wysokiej odporności na uderzenia przeznaczone do pomieszczeń o dużym poziomie aktywności ruchowej. Sufit Rockfon Samson rekomendowany jest głownie do obiektów takich jak szkoły i sale sportowe. Wysoki współczynnik pochłaniania dźwięku płyt Samson pozwala na uzyskanie optymalnych warunków akustycznych w tych zwykle bardzo głośnych pomieszczeniach. Płyty sufitowe Samson zostały wykonane z czystej wełny mineralnej. Posiadają specjalną plecioną, strukturalną powierzchnię. A24 Termiczna Higieniczne Hygienic / Hygienic Plus Płyty sufitowe przeznaczone do instalacji w pomieszczeniach o wysokich wymogach higienicznych, w przemyśle farmaceutycznym, elektronicznym oraz przetwórstwie żywności. Hygienic płyty przeznaczone do stosowania wszędzie tam, gdzie istnieje konieczność częstego czyszczenia powierzchni sufitu, np. w kuchniach lub pomieszczeniach przygotowywania i pakowania żywności. Hygienic Plus płyty przeznaczone do montażu w pomieszczeniach czystych, o stałej kontroli powietrza, takich jak: sale operacyjne, laboratoria oraz w przemyśle farmaceutycznym i elektronicznym. A24 Facett Płyty sufitowe Rockfon Facett polecane do stosowania we wszelkich obiektach przemysłowych i produkcyjnych oraz garażach. Posiadają gładką, pomalowaną na biało powierzchnię. Charakteryzują się bardzo wysokim współczynnikiem pochłaniania dźwięku, co pozwala na znaczną redukcję hałasu w pomieszczeniach przemysłowych. Płyty Rockfon Facett są lekkie i łatwe do przycinania, co czyni je bardzo efektywnymi w procesie montażu. A24 Cosmos Płyty sufitowe Rockfon Cosmos polecane są do stosowania w parkingach podziemnych, magazynach i halach produkcyjnych. Ich niewielka waga ułatwia montaż, zmniejszając czas i koszt instalacji. Ze względu na swoją grubość i budowę, płyty Cosmos charakteryzują się wysokim współczynnikiem pochłaniania dźwięku oraz niskim współczynnikiem przewodzenia ciepła. Dlatego mogą być użyte jako elementy regulujące zarówno komfort akustyczny jak i cieplny pomieszczenia. B Industrial Opal / Nature / Black Płyty sufitowe przeznaczone do stosowania we wszelkich aplikacjach przemysłowych i produkcyjnych. Posiadają bardzo wysokie współczynniki pochłaniania dźwięku, co pozwala na osiągnięcie zakładanych parametrów akustycznych. Płyty Rockfon Industrial są lekkie i łatwe do przycinania, co czyni je bardzo efektywnymi w procesie instalacji. Industrial Opal płyty o gładkiej, pomalowanej na biało powierzchni. Industrial Nature płyty o naturalnej, niemalowanej powierzchni. Industrial Black płyty o czarnej powierzchni. A24

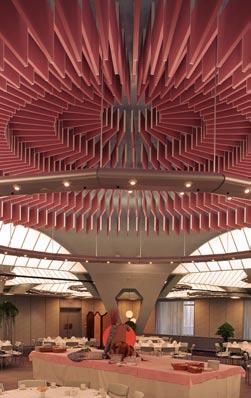

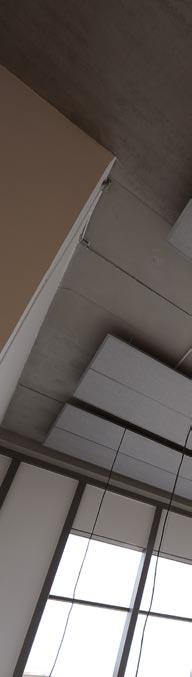

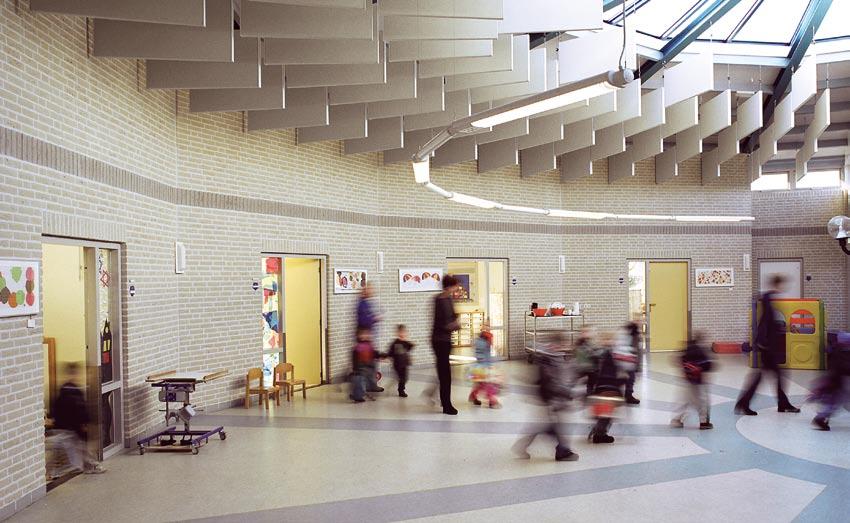

31 POCHŁANIACZE PRZESTRZENNE I WYSPY SUFITOWE Fibral Multiflex Baffle Opal Multiflex Baffle Hygienic Baffle Pochłaniacze przestrzenne pozwalają na uzyskanie bardzo dużej powierzchni chłonnej w celu osiągnięcia projektowanych efektów akustycznych. Pochłaniacze znajdują zastosowanie w pomieszczeniach gdzie konieczny jest częsty dostęp do instalacji lub dostęp światła dziennego. Polecane są także do montażu w obiektach wykorzystujących masę termiczną. Podstawowym obszarem stosowania pochłaniaczy jest przemysł. Fibral Multiflex Baffle płyta o gładkiej, pomalowanej na biało powierzchni do montażu w pozycji wertykalnej. Opal Multiflex Baffle płyta o naturalnej, niemalowanej powierzchni do montażu w pozycji wertykalnej. Hygienic Baffle płyta przeznaczone do instalacji w pomieszczeniach o wysokich wymogach higienicznych. Multiflex Rockfon Contour Pochłaniacze Rockfon Contour to rozwiązanie poprawiające warunki akustyczne do montażu w pozycji pionowej. Te bezramowe baffle pochłaniają dźwięki w pomieszczeniach, w których nie możliwe jest zastosowanie tradycyjnych sufitów podwieszanych. Są łatwe i szybkie w montażu. Polecane do stosowania w budynkach wykorzystujących masę termiczną. Bc Rockfon Eclipse Sufity wyspowe Rockfon Eclipse to nowe rozwiązanie poprawiające warunki akustyczne pomieszczeń. Eleganckie, bezramowe wyspy o gładkiej białej powierzchni są przeznaczone do instalacji w pozycji poziomej. Mają bardzo dobre własności akustyczne. Są łatwe i szybkie w montażu. Dlatego są idealnym rozwiązaniem do stosowania w budynkach wykorzystujących masę termiczną. Be
