1 System montażu D-XL / PL

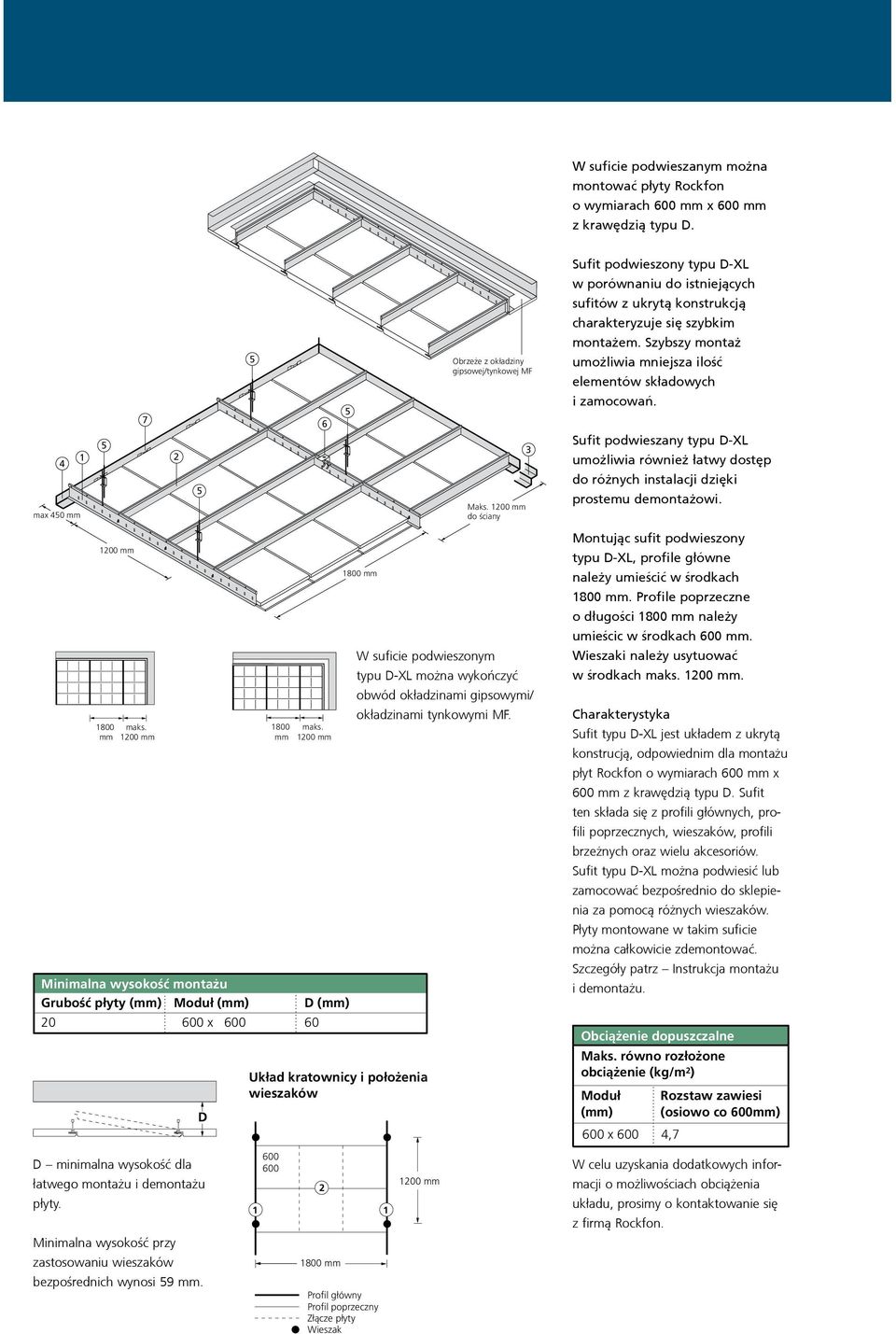

2 W suficie podwieszanym można montować płyty Rockfon o wymiarach x z krawędzią typu D. Minimalna wysokośæ monta u Grubośæ p³yty (mm) Modu³ (mm) x D minimalna wysokość dla łatwego montażu i demontażu płyty. 4 max 450 mm mm Minimalna wysokość przy zastosowaniu wieszaków bezpośrednich wynosi 59 mm. 7 maks. 5 D mm maks. D (mm) Układ kratownicy i położenia wieszaków 2 5 Złącze płyty Wieszak Obrzeże z okładziny gipsowej/tynkowej MF W suficie podwieszonym Maks. do ściany typu D-XL można wykończyć obwód okładzinami gipsowymi/ okładzinami tynkowymi MF. 3 Sufit podwieszony typu D-XL w porównaniu do istniejących sufitów z ukrytą konstrukcją charakteryzuje się szybkim montażem. Szybszy montaż umożliwia mniejsza ilość elementów składowych i zamocowań. Sufit podwieszany typu D-XL umożliwia również łatwy dostęp do różnych instalacji dzięki prostemu demontażowi. Montując sufit podwieszony typu D-XL, profile główne należy umieścić w środkach. Profile poprzeczne o długości należy umieścic w środkach. Wieszaki należy usytuować w środkach maks.. harakterystyka Sufit typu D-XL jest układem z ukrytą konstrucją, odpowiednim dla montażu płyt Rockfon o wymiarach x z krawędzią typu D. Sufit ten składa się z profili głównych, profili poprzecznych, wieszaków, profili brzeżnych oraz wielu akcesoriów. Sufit typu D-XL można podwiesić lub zamocować bezpośrednio do sklepienia za pomocą różnych wieszaków. Płyty montowane w takim suficie można całkowicie zdemontować. Szczegóły patrz Instrukcja montażu i demontażu. Obciążenie dopuszczalne Maks. równo rozłożone obciążenie (kg/m 2 ) Moduł (mm) 600 x 600 Rozstaw zawiesi (osiowo co 600mm) 4,7 W celu uzyskania dodatkowych informacji o możliwościach obciążenia układu, prosimy o kontaktowanie się z firmą Rockfon.

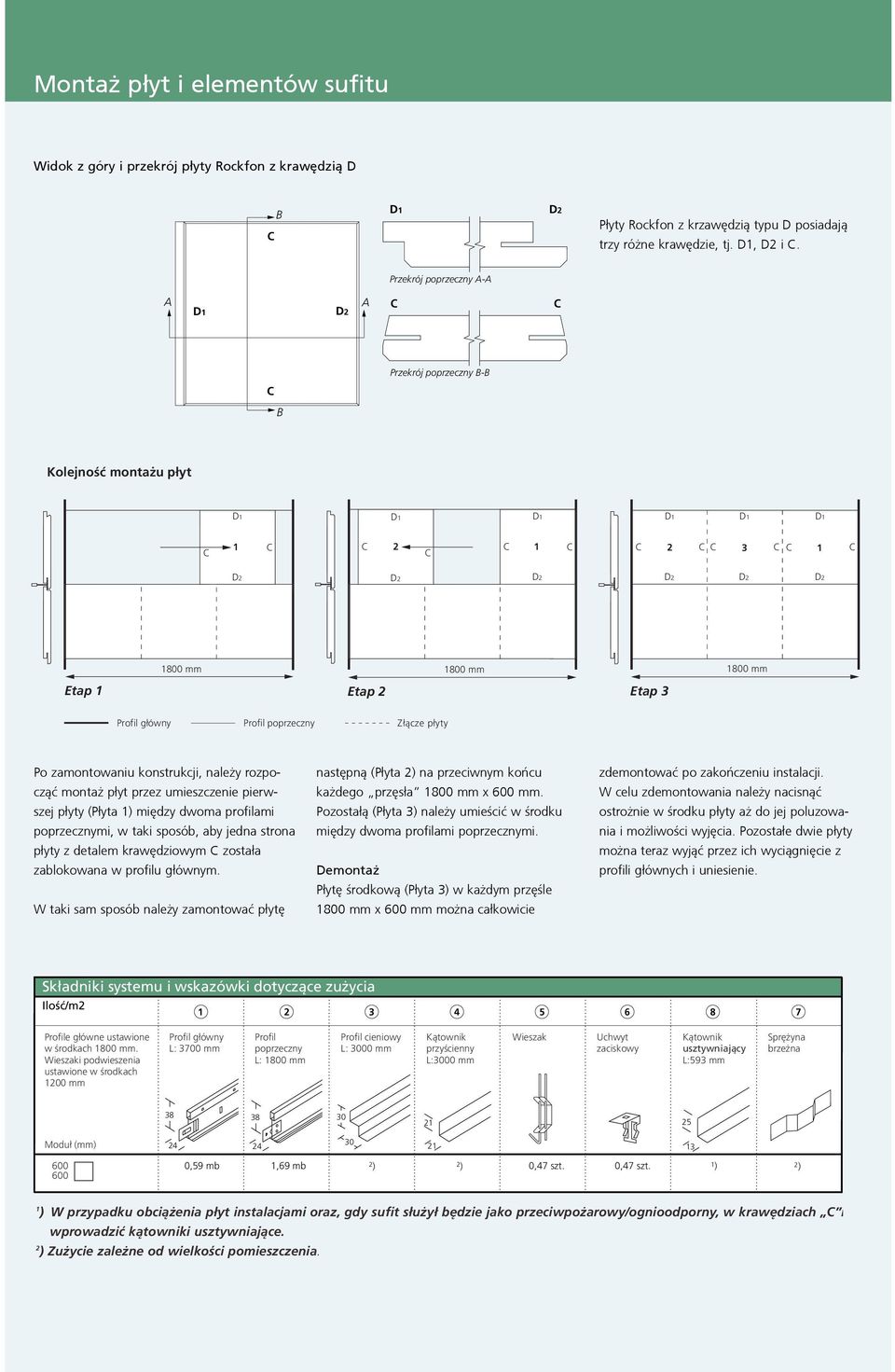

3 Montaż płyt i elementów sufitu Widok z góry i przekrój płyty Rockfon z krawędzią D B Płyty Rockfon z krzawędzią typu D posiadają trzy różne krawędzie, tj., i. Przekrój poprzeczny A-A A A B Przekrój poprzeczny B-B Kolejność montażu płyt Etap Etap 2 Etap 3 Złącze płyty Po zamontowaniu konstrukcji, należy rozpocząć montaż płyt przez umieszczenie pierwszej płyty ( ) między dwoma profilami poprzecznymi, w taki sposób, aby jedna strona płyty z detalem krawędziowym została zablokowana w profilu głównym. W taki sam sposób należy zamontować płytę następną ( 2) na przeciwnym końcu każdego przęsła x. Pozostałą ( 3) należy umieścić w środku między dwoma profilami poprzecznymi. Demontaż Płytę środkową ( 3) w każdym przęśle x można całkowicie zdemontować po zakończeniu instalacji. W celu zdemontowania należy nacisnąć ostrożnie w środku płyty aż do jej poluzowania i możliwości wyjęcia. Pozostałe dwie płyty można teraz wyjąć przez ich wyciągnięcie z profili głównych i uniesienie. Sk³adniki systemu i wskazówki dotycz¹ce zu ycia Ilośæ/m Profile g³ówne ustawione w środkach. Wieszaki podwieszenia ustawione w środkach Profil g³ówny L: 3700 mm Profil poprzeczny L: Profil cieniowy L: 3000 mm K¹townik przyścienny L:3000 mm Wieszak Uchwyt zaciskowy K¹townik usztywniaj¹cy L:593 mm Sprê yna brze na Moduł (mm) ,59 mb,69 mb 2 ) 2 ) 0,47 szt. 0,47 szt. ) 2 ) ) W przypadku obci¹ enia p³yt instalacjami oraz, gdy sufit s³u y³ bêdzie jako przeciwpo arowy/ognioodporny, w krawêdziach nale y wprowadziæ k¹towniki usztywniaj¹ce. 2 ) Zu ycie zale ne od wielkości pomieszczenia.

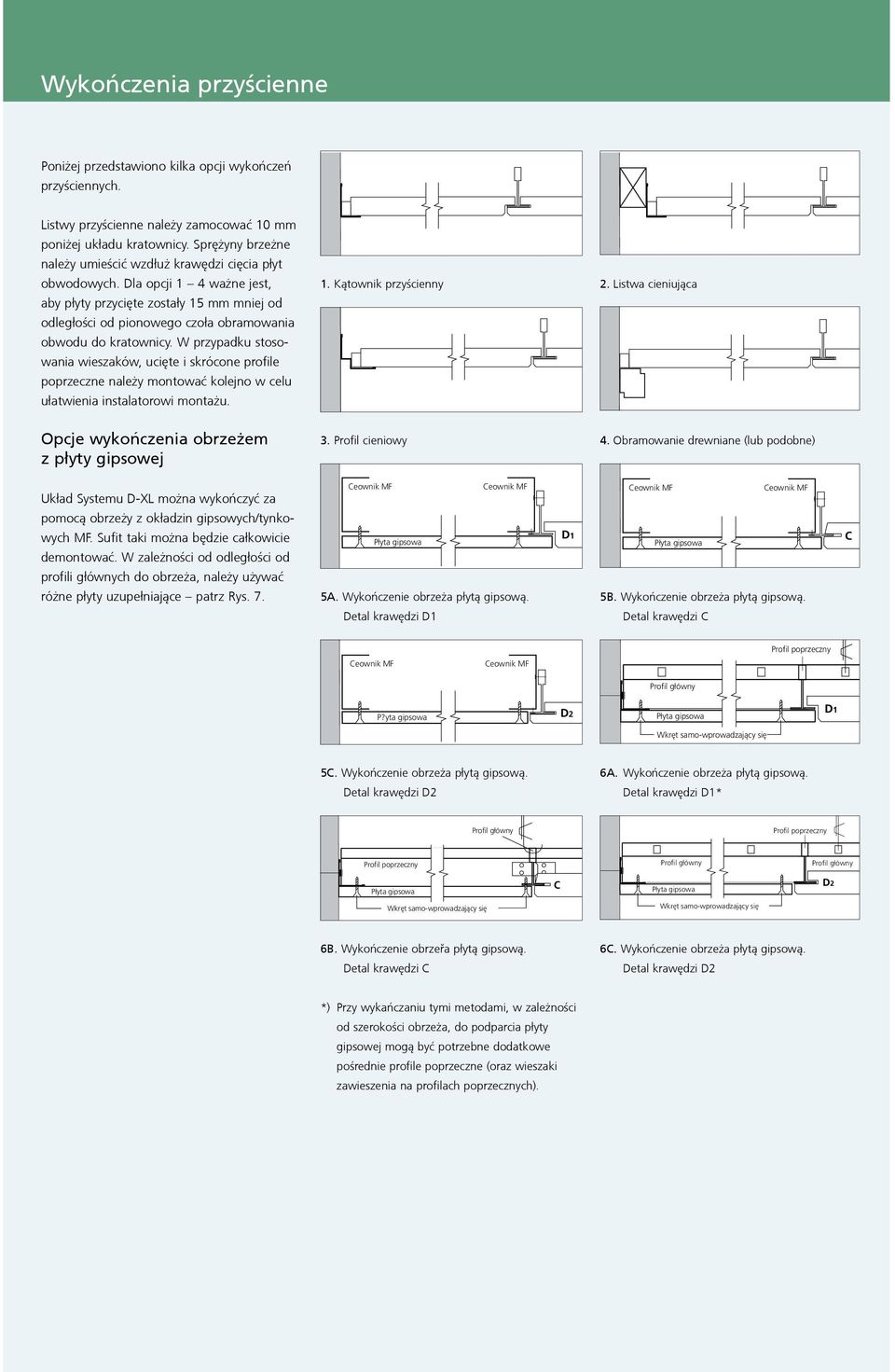

4 Wykończenia przyścienne Poniżej przedstawiono kilka opcji wykończeń przyściennych. Listwy przyścienne należy zamocować 0 mm poniżej układu kratownicy. Sprężyny brzeżne należy umieścić wzdłuż krawędzi cięcia płyt obwodowych. Dla opcji 4 ważne jest, aby płyty przycięte zostały 5 mm mniej od odległości od pionowego czoła obramowania obwodu do kratownicy. W przypadku stosowania wieszaków, ucięte i skrócone profile poprzeczne należy montować kolejno w celu ułatwienia instalatorowi montażu.. Kątownik przyścienny 2. Listwa cieniująca Opcje wykończenia obrzeżem z płyty gipsowej 3. Profil cieniowy 4. Obramowanie drewniane (lub podobne) Układ Systemu D-XL można wykończyć za pomocą obrzeży z okładzin gipsowych/tynkowych MF. Sufit taki można będzie całkowicie demontować. W zależności od odległości od profili głównych do obrzeża, należy używać różne płyty uzupełniające patrz Rys. 7. eownik MF eownik MF gipsowa 5A. Wykończenie obrzeża płytą gipsową. eownik MF eownik MF gipsowa 5B. Wykończenie obrzeża płytą gipsową. Detal krawędzi Detal krawędzi eownik MF eownik MF P?yta gipsowa gipsowa Wkręt samo-wprowadzający się 5. Wykończenie obrzeża płytą gipsową. 6A. Wykończenie obrzeża płytą gipsową. Detal krawędzi Detal krawędzi * gipsowa gipsowa Wkręt samo-wprowadzający się Wkręt samo-wprowadzający się 6B. Wykończenie obrzeřa płytą gipsową. 6. Wykończenie obrzeża płytą gipsową. Detal krawędzi Detal krawędzi *) Przy wykańczaniu tymi metodami, w zależności od szerokości obrzeża, do podparcia płyty gipsowej mogą być potrzebne dodatkowe pośrednie profile poprzeczne (oraz wieszaki zawieszenia na profilach poprzecznych).

5 Opcje wykończenia z krawędziami z płyt gipsowych Sufity typu D-XL może być wykończony z obrzeżami płyt gipsowych i pozostać w pełni demontownym. Jednakże, ważne jest, aby obrzeża z okładzin tynkowych MF były ułożone i skonstruowane w sposób umożliwiający używanie płyt pełnowymiarowych. Przy układaniu, należy używać zawsze jak najwięcej pełnych x przęseł. Opaska z płyty gipsowej Typ Typ Ponadto, dla skompletowania sufitu mogą być wymagane uzupełniające płyty Typu, Typu 2 i Typu 3 wraz z profilami poprzecznymi i. Układ kratownicy na obrzeżu zmieniał się będzie w zależności od odległości między profilami głównymi i obrzeżem. W przypadku istnienia miejsca dla 3 płyt, należy stosować standardowe płyty. Rys. 7 Typ Typ 62 mm 576 mm W przypadku istnienia miejsca dla płyty, standardowe płyty należy uzupełnić mi Typu i Typu 3 oraz zastosować profile poprzeczne na obrzeżu, tak jak pokazano na Rys. 7. Typ 2 W przypadku istnienia miejsca dla 2 płyt, standardowe płyty należy uzupełnić mi Typu 2 i Typu 3 oraz zastosować profile poprzeczne na obrzeżu, tak jak pokazano na Rys. 8. Typ 2 Typ 2 Fig. 8 Typ mm Typ 2 62 mm 588 mm 576 mm

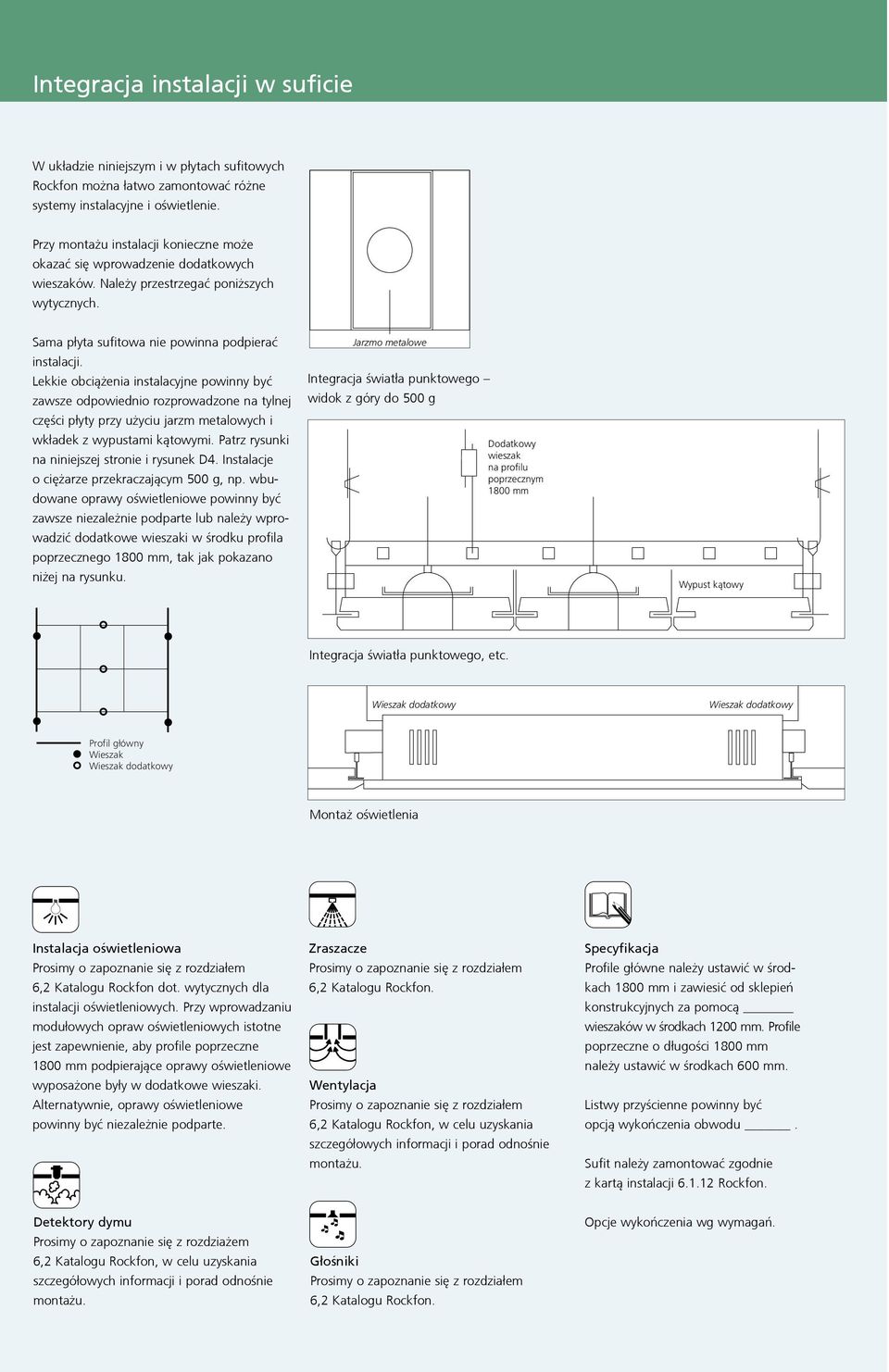

6 Integracja instalacji w suficie W układzie niniejszym i w płytach sufitowych Rockfon można łatwo zamontować różne systemy instalacyjne i oświetlenie. Przy montażu instalacji konieczne może okazać się wprowadzenie dodatkowych wieszaków. Należy przestrzegać poniższych wytycznych. Sama płyta sufitowa nie powinna podpierać instalacji. Lekkie obciążenia instalacyjne powinny być zawsze odpowiednio rozprowadzone na tylnej części płyty przy użyciu jarzm metalowych i wkładek z wypustami kątowymi. Patrz rysunki na niniejszej stronie i rysunek D4. Instalacje o ciężarze przekraczającym 500 g, np. wbudowane oprawy oświetleniowe powinny być zawsze niezależnie podparte lub należy wprowadzić dodatkowe wieszaki w środku profila poprzecznego, tak jak pokazano niżej na rysunku. Jarzmo metalowe Integracja światła punktowego widok z góry do 500 g Dodatkowy wieszak na profilu poprzecznym Wypust kątowy Integracja światła punktowego, etc. Wieszak dodatkowy Wieszak dodatkowy Wieszak Wieszak dodatkowy Montaż oświetlenia Instalacja oświetleniowa Prosimy o zapoznanie się z rozdziałem 6,2 Katalogu Rockfon dot. wytycznych dla instalacji oświetleniowych. Przy wprowadzaniu modułowych opraw oświetleniowych istotne jest zapewnienie, aby profile poprzeczne podpierające oprawy oświetleniowe wyposażone były w dodatkowe wieszaki. Alternatywnie, oprawy oświetleniowe powinny być niezależnie podparte. Zraszacze Prosimy o zapoznanie się z rozdziałem 6,2 Katalogu Rockfon. Wentylacja Prosimy o zapoznanie się z rozdziałem 6,2 Katalogu Rockfon, w celu uzyskania szczegółowych informacji i porad odnośnie montażu. Specyfikacja Profile główne należy ustawić w środkach i zawiesić od sklepień konstrukcyjnych za pomocą wieszaków w środkach. Profile poprzeczne o długości należy ustawić w środkach. Listwy przyścienne powinny być opcją wykończenia obwodu. Sufit należy zamontować zgodnie z kartą instalacji 6..2 Rockfon. Detektory dymu Prosimy o zapoznanie się z rozdziażem 6,2 Katalogu Rockfon, w celu uzyskania szczegółowych informacji i porad odnośnie montażu. Głośniki Prosimy o zapoznanie się z rozdziałem 6,2 Katalogu Rockfon. Opcje wykończenia wg wymagań.

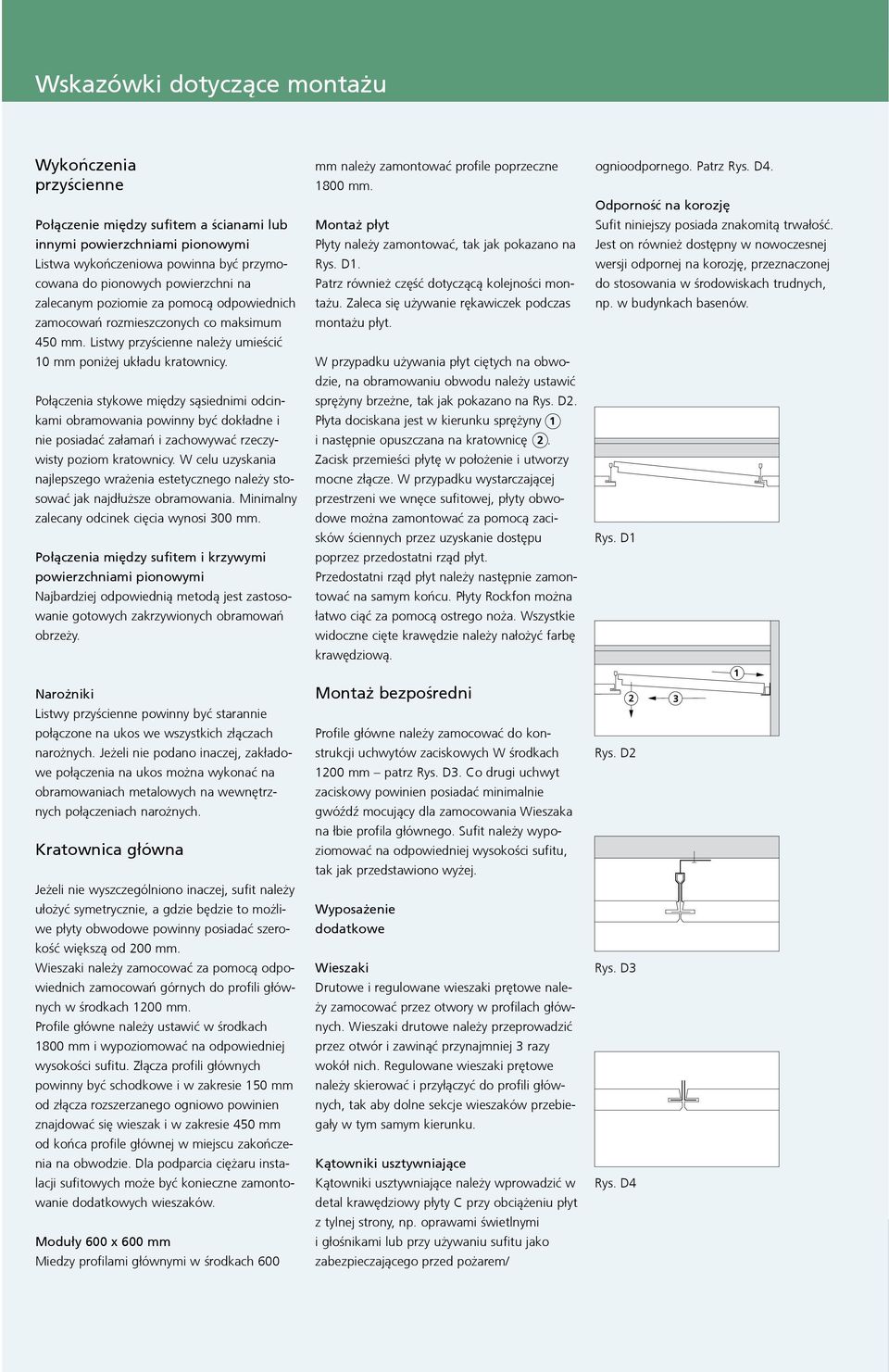

7 Wskazówki dotyczące montażu Wykończenia przyścienne Połączenie między sufitem a ścianami lub innymi powierzchniami pionowymi Listwa wykończeniowa powinna być przymocowana do pionowych powierzchni na zalecanym poziomie za pomocą odpowiednich zamocowań rozmieszczonych co maksimum 450 mm. Listwy przyścienne należy umieścić 0 mm poniżej układu kratownicy. Połączenia stykowe między sąsiednimi odcinkami obramowania powinny być dokładne i nie posiadać załamań i zachowywać rzeczywisty poziom kratownicy. W celu uzyskania najlepszego wrażenia estetycznego należy stosować jak najdłuższe obramowania. Minimalny zalecany odcinek cięcia wynosi 300 mm. Połączenia między sufitem i krzywymi powierzchniami pionowymi Najbardziej odpowiednią metodą jest zastosowanie gotowych zakrzywionych obramowań obrzeży. Narożniki Listwy przyścienne powinny być starannie połączone na ukos we wszystkich złączach narożnych. Jeżeli nie podano inaczej, zakładowe połączenia na ukos można wykonać na obramowaniach metalowych na wewnętrznych połączeniach narożnych. Kratownica główna Jeżeli nie wyszczególniono inaczej, sufit należy ułożyć symetrycznie, a gdzie będzie to możliwe płyty obwodowe powinny posiadać szerokość większą od 200 mm. Wieszaki należy zamocować za pomocą odpowiednich zamocowań górnych do profili głównych w środkach. Profile główne należy ustawić w środkach i wypoziomować na odpowiedniej wysokości sufitu. Złącza profili głównych powinny być schodkowe i w zakresie 50 mm od złącza rozszerzanego ogniowo powinien znajdować się wieszak i w zakresie 450 mm od końca profile głównej w miejscu zakończenia na obwodzie. Dla podparcia ciężaru instalacji sufitowych może być konieczne zamontowanie dodatkowych wieszaków. Moduły 600 x Miedzy profilami głównymi w środkach 600 mm należy zamontować profile poprzeczne. Montaż płyt Płyty należy zamontować, tak jak pokazano na Rys.. Patrz również część dotyczącą kolejności montażu. Zaleca się używanie rękawiczek podczas montażu płyt. W przypadku używania płyt ciętych na obwodzie, na obramowaniu obwodu należy ustawić sprężyny brzeżne, tak jak pokazano na Rys.. dociskana jest w kierunku sprężyny i następnie opuszczana na kratownicę 2. Zacisk przemieści płytę w położenie i utworzy mocne złącze. W przypadku wystarczającej przestrzeni we wnęce sufitowej, płyty obwodowe można zamontować za pomocą zacisków ściennych przez uzyskanie dostępu poprzez przedostatni rząd płyt. Przedostatni rząd płyt należy następnie zamontować na samym końcu. Płyty Rockfon można łatwo ciąć za pomocą ostrego noża. Wszystkie widoczne cięte krawędzie należy nałożyć farbę krawędziową. Montaż bezpośredni Profile główne należy zamocować do konstrukcji uchwytów zaciskowych W środkach patrz Rys. D3. o drugi uchwyt zaciskowy powinien posiadać minimalnie gwóźdź mocujący dla zamocowania Wieszaka na łbie profila głównego. Sufit należy wypoziomować na odpowiedniej wysokości sufitu, tak jak przedstawiono wyżej. Wyposażenie dodatkowe Wieszaki Drutowe i regulowane wieszaki prętowe należy zamocować przez otwory w profilach głównych. Wieszaki drutowe należy przeprowadzić przez otwór i zawinąć przynajmniej 3 razy wokół nich. Regulowane wieszaki prętowe należy skierować i przyłączyć do profili głównych, tak aby dolne sekcje wieszaków przebiegały w tym samym kierunku. Kątowniki usztywniające Kątowniki usztywniające należy wprowadzić w detal krawędziowy płyty przy obciążeniu płyt z tylnej strony, np. oprawami świetlnymi i głośnikami lub przy używaniu sufitu jako zabezpieczającego przed pożarem/ ognioodpornego. Patrz Rys. D4. Odporność na korozję Sufit niniejszy posiada znakomitą trwałość. Jest on również dostępny w nowoczesnej wersji odpornej na korozję, przeznaczonej do stosowania w środowiskach trudnych, np. w budynkach basenów. Rys. 2 3 Rys. Rys. D3 Rys. D4

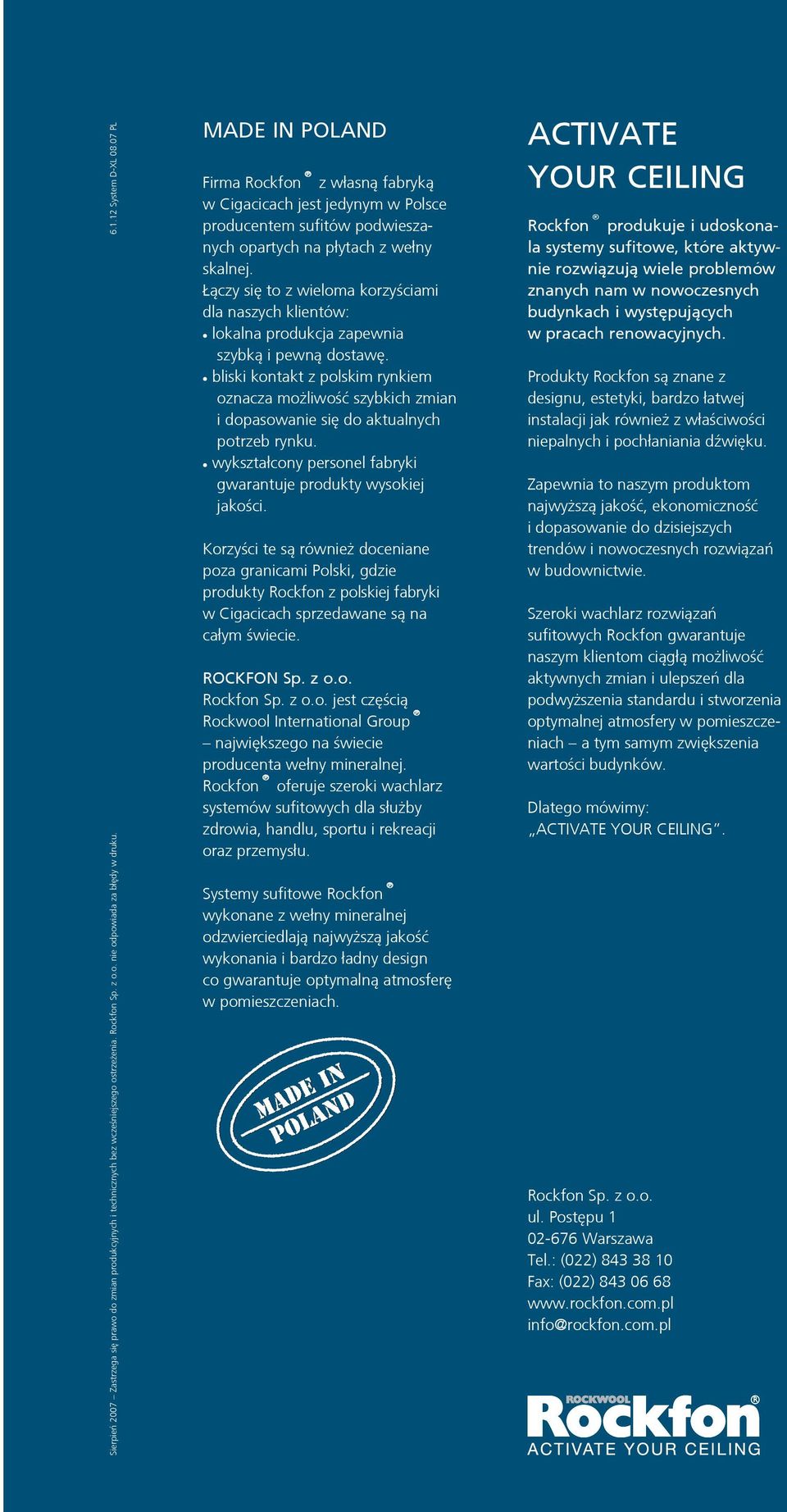

8 Sierpień 2007 Zastrzega się prawo do zmian produkcyjnych i technicznych bez wcześniejszego ostrzeżenia. Rockfon Sp. z o.o. nie odpowiada za błędy w druku System D-XL PL MADE IN POLAND Firma Rockfon z własną fabryką w igacicach jest jedynym w Polsce producentem sufitów podwieszanych opartych na płytach z wełny skalnej. Łączy się to z wieloma korzyściami dla naszych klientów: lokalna produkcja zapewnia szybką i pewną dostawę. bliski kontakt z polskim rynkiem oznacza możliwość szybkich zmian i dopasowanie się do aktualnych potrzeb rynku. wykształcony personel fabryki gwarantuje produkty wysokiej jakości. Korzyści te są również doceniane poza granicami Polski, gdzie produkty Rockfon z polskiej fabryki w igacicach sprzedawane są na całym świecie. ROKFON Sp. z o.o. Rockfon Sp. z o.o. jest częścią Rockwool International Group największego na świecie producenta wełny mineralnej. Rockfon oferuje szeroki wachlarz systemów sufitowych dla służby zdrowia, handlu, sportu i rekreacji oraz przemysłu. Systemy sufitowe Rockfon wykonane z wełny mineralnej odzwierciedlają najwyższą jakość wykonania i bardzo ładny design co gwarantuje optymalną atmosferę w pomieszczeniach. ATIVATE YOUR EILING Rockfon produkuje i udoskonala systemy sufitowe, które aktywnie rozwiązują wiele problemów znanych nam w nowoczesnych budynkach i występujących w pracach renowacyjnych. Produkty Rockfon są znane z designu, estetyki, bardzo łatwej instalacji jak również z właściwości niepalnych i pochłaniania dźwięku. Zapewnia to naszym produktom najwyższą jakość, ekonomiczność i dopasowanie do dzisiejszych trendów i nowoczesnych rozwiązań w budownictwie. Szeroki wachlarz rozwiązań sufitowych Rockfon gwarantuje naszym klientom ciągłą możliwość aktywnych zmian i ulepszeń dla podwyższenia standardu i stworzenia optymalnej atmosfery w pomieszczeniach a tym samym zwiększenia wartości budynków. Dlatego mówimy: ATIVATE YOUR EILING. Rockfon Sp. z o.o. ul. Postępu Warszawa Tel.: (022) Fax: (022) info@rockfon.com.pl
