1 ZAŁOŻENIA DOTYCZĄCE INTELIGENTNYCH ROZDZIELNIC O WYSOKIEJ DOSTĘPNOŚCI DO MONTAŻU W SZAFIE Dokument White Paper dotyczący dostępności

2 Wstęp Centra danych przechodzą obecnie okres intensywnych zmian. Zarządzający centrami danych starają się sprostać rosnącym wymaganiom dotyczącym wydajności, uwzględniając jednocześnie ograniczenia budżetów i inicjatywy w zakresie energooszczędności, a także radzić sobie z wyzwaniami związanymi z nowymi technologiami, takimi jak wirtualizacja czy środowisko chmury. Ponieważ środowiska centrów danych stają się coraz bardziej dynamiczne i złożone, wiele organizacji wykazuje zapobiegawcze podejście w zakresie zarządzania i uzyskiwania większej kontroli nad działaniem centrów danych, aby utrzymywać lub zwiększać dostępność w coraz gęstszych środowiskach obliczeniowych przy jednoczesnym obniżaniu kosztów i zwiększaniu wydajności. Jednym z możliwych obszarów doskonalenia są szafy oraz nabierające coraz większego znaczenia inteligentne rozdzielnice (PDU) do montażu w szafie. Jako ostatnie ogniwo w łańcuchu zasilania o krytycznym znaczeniu dla środowiska IT, inteligentne rozdzielnice PDU do montażu w szafach stają się strategicznym zasobem w kwestii osiągania wysokiej dostępności dzięki podniesieniu poziomu reakcji oraz zmianie wydajności i gęstości centrów danych. Szybkie zmiany w dziedzinie zarządzania infrastrukturą centrów danych (DCIM) jeszcze bardziej przyczynia się do zwiększenia roli inteligentnych rozdzielnic do montażu w szafach centrów danych. Zarządzający centrami danych korzystają z zalet nowych technologii, takich jak, dostęp do zużycia energii przez szafy i sprzęt, dostęp do danych warunków otoczenia szaf, możliwość bezpośredniego sterowania sprzętem IT czy zarządzanie wydajnością na poziomie szaf czy zarządzanie energią. W tym dokumencie White Paper omówimy założenia, które należy wziąć pod uwagę podczas zakupu inteligentnych rozdzielnic do montażu w szafach, tak aby uzyskać rozwiązanie o rzeczywiście wysokiej dostępności. Pięć aspektów wysokiej dostępności w przypadku inteligentnych rozdzielnic do montażu w szafach: 1. Niezawodność 2. Funkcjonalność 3. Odporność na awarie 4. Możliwość naprawy 5. Możliwość przystosowania. 2

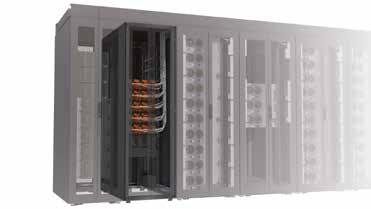

3 Niezawodność Inteligentne rozdzielnice do montażu w szafach (rysunek 1) umożliwiają elastyczne i wszechstronne zdalne zarządzanie oraz monitorowanie w czasie rzeczywistym, a także najlepszy dostęp do danych na temat zużycia energii przez sprzęt IT oraz parametrów otoczenia. Nowe rozdzielnice do montażu w szafach udostępniają zaawansowane funkcje, jednak ich możliwości mogą nie być w pełni dostępne, jeśli nie zostanie zapewniona ich podstawowa funkcja, czyli dystrybucja zasilania. W celu zapewnienia właściwego działania podstawowej funkcji inteligentnych rozdzielnic do montażu w szafach należy wziąć pod uwagę kilka czynników. Rys. 1 Dostępne inteligentne, dostosowywane rozdzielnice do montażu w szafach oprócz dystrybucji napięcia zapewniają także ciągłość działalności oraz wydajność i dostępność systemów. Możliwość pracy w wysokiej temperaturze Biorąc pod uwagę ich umiejscowienie w gorącej strefie z tyłu szafy, rozdzielnice są narażone na działanie najwyższych temperatur, jakie występują w centrach danych. (Rysunek 2) W takiej lokalizacji występują najczęściej temperatury przekraczające 50 stopni Celsjusza. W miarę wzrostu gęstości mocy oraz zwiększania temperatury w centrach danych ze względu na oszczędność kosztów chłodzenia można się spodziewać, że temperatury te będą coraz wyższe. Ważne jest, że inteligentne rozdzielnice do montażu w szafach mogą pracować w temperaturach wynoszących nawet 55 stopni Celsjusza lub wyższych. Niskie zużycie energii przez rozdzielnice w stanie bezczynności Ponieważ organizacje decydują się na zakup sprzętu IT o wysokiej gęstości, liczba elementów wewnątrz rozdzielnicy w szafie wzrasta ze względu na konieczność zapewnienia odpowiednich funkcji inteligentnego sterowania. Takie systemy mają pomimo tego niewielkie rozmiary. Ważne jest, aby zdać sobie sprawę, że wyższe zużycie energii przez rozdzielnicę prowadzi do większego obciążenia wewnętrznego. Stopień rozpraszania ciepła wewnątrz rozdzielnicy jest uzależniony od jej zużycia energii w stanie bezczynności. Jeżeli będzie ono niskie w takim stanie, obniży się także stopień rozpraszania ciepła. Zużycie energii w stanie czuwania powinno być ważnym założeniem szczególnie w przypadku przełączanych rozdzielnic montowanych w szafie, które umożliwiają włączanie, wyłączanie lub przełączanie zasilania podłączonych urządzeń IT przez zastosowanie przekaźników na każdym gnieździe wyjściowym. Zużycie energii w stanie bezczynności zwykle nie jest brane pod uwagę w specyfikacjach producentów i należy o tym pamiętać podczas opracowywania zapytania. Poniżej wymieniono najważniejsze czynniki, które pozwalają zachować niski poziom zużycia energii przez inteligentne rozdzielnice do montażu w szafach. yaluminiowa konstrukcja Aluminium przewodzi ciepło lepiej niż stal, dzięki czemu ogranicza do minimum wzrost temperatury wewnętrznej. Sprawia ono również, że rozdzielnica jest lżejsza, co przekłada się na łatwiejszy montaż ypodświetlany ekran LCD Po wybranym czasie ekran automatycznie przechodzi do specjalnego trybu oszczędzania energii y Przekaźniki bistabilne Ten rodzaj przekaźników (nazywanych także przerzutnikami) załączają zasilania tylko w przypadku zmiany stanu poza standardowy zakres działania. Pomaga to znacznie obniżyć ogólne zużycie energii rozdzielnicy. Przełączane rozdzielnice do montażu w szafach z przekaźnikami bistabilnymi mogą zapewnić typowemu centrum danych ze 100 szafami nawet 7600 EUR oszczędności rocznie na kosztach zużycia energii. Rys. 2 Ze względu na umiejscowienie w gorącej strefie z tyłu szafy rozdzielnice są narażone na działanie temperatur przekraczających 50 stopni Celsjusza. 3

4 Odpowiednie zabezpieczenie nadprądowe Ze względów bezpieczeństwa instytucje nadzorujące wymagają, aby rozdzielnice były wyposażone w zabezpieczenia nadprądowe ponad 16 A. Jeżeli w centrum danych nie zostanie zastosowane odpowiednie zabezpieczenie nadprądowe, może to doprowadzić do wyłączeń i utraty dostępności wszystkich urządzeń podłączonych do obwodu. Odpowiednie zabezpieczenie nadprądowe rozdzielnicy do montażu w szafie powinno charakteryzować się wysoką czułością i minimalnym średnim czasem naprawy (MTTR). Na rynku dostępne są różne rodzaje zabezpieczeń nadprądowych, które można stosować razem z inteligentnymi rozdzielnicami do montażu w szafie. Są to bezpieczniki, a także magnetyczne i hydrauliczne wyłączniki termiczne obwodów. Ze względu na przestoje potrzebne do wymiany bezpieczników niektórzy producenci rozdzielnic do montażu w szafach nie zalecają stosowania tych zabezpieczeń w obiektach o znaczeniu krytycznym, takich jak centra danych. W przypadku zadziałania bezpiecznika należy go wymienić, co może być czasochłonne i drogie. W większości przypadków wymaga to wymiany automatycznego bezpiecznika w rozdzielnicy z podłodze, co wiąże się z koniecznością interwencji wykwalifikowanego elektryka. Powoduje to znaczne przestoje i wydłużenie średniego czasu naprawy. Bezpieczniki (wyłączniki) automatyczne są lepszym rozwiązaniem w przypadku środowisk o dużej gęstości i wysokim zużyciu energii przede wszystkim ze względu na możliwość ich szybkiego i łatwego zresetowania. Magnetyczne wyłączniki termiczne działają po osiągnięciu wartości progowej prądu. Są one także bardziej czułe na zmiany temperatury otoczenia, co może być problemem ze względu na umiejscowienie rozdzielnic montowanych w szafach. Hydrauliczne wyłączniki termiczne wykazują się większą tolerancją na wahania prądu i mniejszą czułością na zmiany temperatury otoczenia, dzięki czemu są idealnym rozwiązaniem dla inteligentnych rozdzielnic do montażu w szafach. Kolejnym ważnym czynnikiem dotyczącym zabezpieczeń nadprądowych jest obciążenie obwodu odbiorczego. Zabezpieczenia nadprądowe znajdujące się w większości rozdzielnic do montażu w szafach charakteryzują się obciążeniem rzędu 80 lub 100 procent. Oznacza to, że przy zabezpieczeniu nadprądowe 20 A o obciążeniu 80 procent maksymalne dopuszczalne natężenie prądu ciągłego dla tego zabezpieczenia wynosi 16 A. Zabezpieczenie nadprądowe o obciążeniu 100 procent może działać przy maksymalnym natężeniu 20 A, dzięki czemu minimalizuje ono prawdopodobieństwo zadziałania bezpieczników automatycznych w obwodzie odbiorczym w przypadku niewielkiego przeciążenia. Oczywiście stosowane bezpieczniki automatyczne powinny posiadać odpowiednie certyfikaty instytucji nadzorujących, na przykład UL489 w przypadku szystkich regionów. Inteligentna obsługa początkowego prądu rozruchowego Prądy rozruchowe są generowane w trakcie ładowania kondensatorów zasilaczy serwerów i mogą przez kilkadziesiąt mikrosekund osiągać wartość 50 A. Aby zapobiec zadziałaniu bezpieczników, należy zastanowić się nad zastosowaniem przełączanych rozdzielnic do montażu w szafie, ponieważ umożliwiają one sekwencyjne zasilanie gniazd wyjściowych. Wysokie prądy rozruchowe mogą także być szkodliwe dla samych przekaźników w przełączanych rozdzielnicach. W celu zapewnienia inteligentnej obsługi początkowego prądu rozruchowego w przełączanych rozdzielnica do montażu w szafie należy zapewnić odpowiednią synchronizację otwierania i zamykania przekaźników w pobliżu punktu zera prądowo-napięciowego. Grubość przewodu wejściowego W przypadku wyboru rozdzielnic do montażu w szafie w układzie gwiazdowym należy upewnić się, że przewód wejściowy ma parametry dostosowane do prądów neutralnych w przypadku wystąpienia obciążeń niezrównoważonych. Przewody i gniazda wyjściowe zasilania z blokadą Mechanizmy blokujące przewodu i gniazda wyjściowego zabezpieczają połączenie fizyczne i chronią przewód przed przypadkowym wyjęciem z gniazda, co mogłoby spowodować skok obciążenia. (Rysunek 3) Najczęściej stosowanymi na świecie standardami gniazd zasilania w rozdzielnicach do montażu w szafie są gniazda IEC320 C13 i C19. Gniazda IEC są powszechnie stosowane na całym świecie i mogą obsługiwać napięcia wyjściowe do 250 V. Rys. 3 Gniazda i przewody zasilania z blokadą chronią przed przypadkowym odłączeniem urządzeń IT. 4

5 Funkcjonalność Inteligentne rozdzielnice do montażu w szafach powinny ostrzegać o zbliżających się problemach. Ustawienia progów ostrzegawczych i krytycznych prądu gwarantują, że w rozdzielnicach nie wystąpią przeciążenia, które mogłyby spowodować zadziałanie bezpiecznika i przerwę w działaniu podłączonych urządzeń. Podczas ustawiania konfiguracji prądowej należy wziąć pod uwagę, że w typowych konfiguracjach szafy 2N progi obwodów odbiorczych są ustawione na wartości poniżej 50 procent całkowitego obciążenia rozdzielnicy. Zabezpieczenie nadprądowe elektroniki oprogramowania W połączeniu z aktywnym monitorowaniem ta funkcja umożliwia wyłączenie i zablokowanie wszystkich nieużywanych gniazd w obwodzie odbiorczym, które przekroczyły ustalone wartości progowe prądu. Przede wszystkim zabezpieczenie to uniemożliwia podłączenie nowego sprzętu no nieużywanego gniazda i spowodowanie przeciążenia obwodu. Dodatkowe parametry, które powinna monitorować inteligentna rozdzielnica do montażu w szafie w celu zapewnienia wysokiej dostępności: 1. Prądy fazowe z ostrzeżeniami o obciążeniach niezrównoważonych 2. Temperatura wewnątrz szafy (za pomocą wbudowanych czujników) z możliwością skonfigurowania automatycznego wyłączenia gniazd po przekroczeniu krytycznych wartości progowych temperatury 3. Możliwość monitorowania stanu bezpieczników automatycznych. (Taka funkcja jest zwykle dostępna w rozdzielnicach do montażu w szafie z możliwością pomiaru lub przełączania do poziomu gniazd. W przypadku rozdzielnic z możliwością pomiaru tylko na poziomie obwodu odbiorczego dolną wartość progową można monitorować jako pomocniczy parametr względem stanu bezpiecznika automatycznego.) Wszystkie ostrzeżenia powinny być przesyłane w standardowym formacie, na przykład w postaci wiadomości SMS, pułapki SNMP lub wiadomości . Rozdzielnice powinny umożliwiać integrację z oprogramowaniem do centralnego zarządzania, które ułatwi obsługę tych rozdzielnic. Odporność na awarie Inteligentne rozdzielnice do montażu w szafach powinny być zaprojektowane tak, aby utrata pojedynczej fazy nie prowadziła do wahań prądu w wszystkich pozostałych fazach. Ponadto, niezależnie od zaawansowanych funkcji wbudowanych w inteligentnych rozdzielnicach do montażu w szafach, powinny one zapewniać dystrybucję zasilania nawet w przypadku awarii funkcji inteligentnego sterowania. Odporność na awarię w przypadku utraty jednej z tych funkcji (np. przełączania, pomiaru i łączności zewnętrznej) zależy od sposobu działania tych funkcji. Pomiary Pomiar prądów w obwodach elektrycznych można realizować za pomocą boczników, czujników prądowych lub czujników zjawiska Halla. Ponieważ boczniki znajdują się w obwodzie wysokiego napięcia, awaria samego bocznika może często prowadzić do przerwy w zasilaniu obwodu pierwotnego. Z drugiej strony transformatory prądowe i czujniki zjawiska Halla są cewkami odizolowanymi od pierwotnego obwodu wysokiego napięcia. Z tego względu brak zasilania tych czujników ma minimalny wpływ na prąd przepływający przez ścieżkę obwodu pierwotnego. Transformatory prądowe są lepsze od czujników zjawiska Halla ze względu na większą dokładność. Przełączanie Przełączanie wewnątrz rozdzielnic do montażu w szafie jest ważna ze względu na możliwość zdalnego sterowania podłączonych urządzeń oraz zastosowania przekaźników na poszczególnych gniazdach. W rozdzielnicach do montażu w szafach można zastosować jeden z trzech rodzajów przekaźników: zwierne, rozwierne lub bistabilne. yprzekaźniki zwierne wymagają przepływu prądu w w celu umożliwienia zasilania gniazd urządzeń odbiorczych. W przypadku problemów z zasilaniem przekaźników pozostają one otwarte, a do podłączonych gniazd nie jest doprowadzane zasilania Przekaźniki y rozwierne potrzebują zasilania tylko do otwarcia styków. W normalnych warunkach są one zamknięte. Oznacza to, że w przypadku problemów z zasilaniem przekaźników nadal zapewniają one dystrybucję zasilania do podłączonych urządzeń y Przekaźniki bistabilne (przerzutniki) w normalnych warunkach działają jako przekaźniki rozwierne, ale także umożliwiają realizowanie funkcji dystrybucji zasilania w przypadku awarii ich zasilania. Ich dodatkową zaletą jest wyboru stanu, w jakim następuje przywrócenie zasilania po awarii. Gniazda mogą zostać włączone lub wyłączone, albo powrócić do stanu sprzed awarii. Przekaźniki bistabilne wymagają zasilania tylko podczas zmiany stanu. Będą one zapewniać działanie gniazd bez własnego zasilania. Ponadto ich zużycie energii podczas normalnego działania systemu jest niskie, co pozwala zminimalizować ogólny pobór mocy przez przełączane rozdzielnice do montażu w szafach. (Rysunek 4) 5

6 Łączność zewnętrzna W przypadku awarii obwodu pierwotnego podłączonego do rozdzielnicy niektóre modele rozdzielnic obsługują dodatkową komunikację z urządzeniami do zarządzania przepustowością, takimi jak konsole szeregowe czy przełączniki KVM. Jeśli jednak komunikacja zewnętrzna z rozdzielnicą nie jest dostępna, rozdzielnica powinna zapewnić realizację dystrybucji zasilania, a także obsługę zarządzanych lokalnie funkcji, takich jak wyświetlanie komunikatów (jeśli ich działanie nie jest zakłócone). Ważne jest, że rozdzielnice do montażu w szafach są wyposażone w automatyczną ścieżkę zarządzania, która podtrzymuje podstawową dystrybucję zasilania. Automatyczna ścieżka zarządzania zapewnia także działanie gniazd w przypadku utraty zasilania jednej z faz trójfazowej inteligentnej rozdzielnicy. Przekaźnik zwierny: Przekaźnik bistabilny (przerzutnik): a Rys. 4 Przekaźniki bistabilne (przerzutniki) zapewniają podstawową dystrybucję zasilania w przypadku awarii układu zasilania. Możliwość naprawy Przekaźnik rozwierny: Ze względu na rosnące wymagania i złożoność centrów danych nieplanowane przerwy w zasilaniu stają się znacznym zagrożeniem dla organizacji, powodując przerwy w działalności, utratę przychodów i wiarygodności. W 2013 roku agencja Ponemon Institute wraz z firmą Vertiv przeprowadziły ankietę wśród amerykańskich specjalistów w dziedzinie centrów danych. Jej wyniki wykazały, że większość (91 procent) respondentów w ciągu ostatnich 24 miesięcy doświadczyła nieplanowanej przerwy w zasilaniu centrum danych. W tym samym czasie wystąpiły także częściowe wyłączenia zasilania lub przerwy w zasilaniu poszczególnych szaf (średnio sześć razy). Na podstawie odpowiedzi respondentów całkowita przerwa w zasilaniu trwała średnio 107 minut, a częściowa przerwa w zasilaniu średnio 152 minuty. (Rysunek 5) W drugiej części badania oszacowano koszt nieplanowanych przerw w zasilaniu centrum danych na ponad 5800 EUR za minutę. Ankieta ta dostarczyła wiarygodnych danych do dalszej szerokiej dyskusji na temat przestojów w działaniu centrów danych oraz działań mających na celu zwiększenie dostępności. Dane te jednak nie uwzględniają wagi minimalizowania średniego czasu naprawy (MTTR) w przypadku awarii inteligentnych rozdzielnic do montażu w szafie. W celu zwiększenia możliwości naprawy urządzeń należy wziąć pod uwagę trzy czynniki. 1. Rodzaj zabezpieczenia nadprądowego: Jak wspomniano wcześniej w tym dokumencie White Paper, bezpieczniki (wyłączniki) automatyczne można zresetować po ich zadziałaniu, natomiast standardowe bezpieczniki wymagają zwykle wymiany. Procedura wymiany bezpiecznika wymaga zwykle interwencji elektryka i wyłączenia całego obwodu wejściowego podczas wykonywania tych czynności. Jest to nie tylko czasochłonne, ale także wymaga koordynacji zespołu pracowników 2. Modułowość: Modułowa konstrukcja w połączeniu z możliwością wymiany podczas pracy zapewniają skrócenie średniego czasu naprawy (MTTR). Należy wybierać konstrukcje z modułową kartą komunikacyjną, którą można wymienić podczas działania modułu i realizacji podstawowej dystrybucji zasilania. Niektóre rozdzielnice do montażu w szafie zapewniają także modułowość wejść i wyjść zasilania 3. Przełączanie: Możliwość przełączania w rozdzielnicy do montażu w szafie umożliwia w przypadku zawieszenia się urządzeń IT zdalne włączenie, wyłączenie lub przełączenie zasilania bez konieczności interwencji w centrum danych. W celu zapewnienia przełączenia do właściwego sprzętu należy uważnie przeprowadzić kojarzenie gniazd rozdzielnicy z urządzeniami IT. Rozdzielnice do montażu w szafach, które zapewniają integrację z rozwiązaniami dostępu i sterowania sprzętem IT w centrum danych upraszczają taką procedurę kojarzenia i minimalizują możliwość wystąpienia błędów. Jeśli chodzi o częstotliwość tych awarii, respondenci wskazali średnio dwa całkowite wyłączenia zasilania centrum danych w ciągu ostatnich dwóch lat. 6

7 ,88 6,84 10,16 11,29 Wartość ekstrapolowana (zdarzenia) w 2013 roku fin Wartość ekstrapolowana (zdarzenia) w 2010 roku fin ,04 2,48 Wyłączenia centrów razem Wyłączenia lokalne Ograniczone awarie zasilania Rys. 5 Częstotliwość przerw w zasilaniu centrów danych w ciągu dwóch lat na podstawie wyników ankiety przeprowadzonej w 2013 roku przez agencję Ponemon Institute. Możliwość przystosowania W wyniku gwałtownych zmian w środowiskach centrów danych jednym z największych wyzwań w tej dziedzinie jest możliwość spełnienia obecnych i przyszłych wymagań. W przeszłości po prostu powiększano infrastrukturę systemów i pozwalano na stopniowy przyrost jej rozmiarów. Wiele centrów danych zaprzestało stosowania takiej metody ze względu na wysokie koszty kapitału i energii. Dotyczy to także infrastruktury na poziomie szaf. Elastyczność na poziomie szaf jest ważnym czynnikiem pozwalającym na przystosowywanie się centrów danych do ciągłych zmian, co często wiąże się ze zwiększaniem gęstości i większym zapotrzebowaniem na wydajność i możliwości sterowania. Na zmiany można reagować, przeprowadzając konsolidację zasobów, przenosząc je z jednego serwera lub sieci na inny serwer lub do innej sieci, albo instalując nowy sprzęt. Na przykład zwiększając gęstość mocy w szafach należy także zadbać o ochronę istniejącego sprzętu. Inteligentne rozdzielnice do montażu w szafach z możliwością dostosowywania oraz osobnymi modułami zasilania zapewniają szybką reakcje na te zmiany. Ponadto moduł zasilania wyjściowego z możliwością wymiany podczas pracy zapewnia ochronę istniejącego sprzętu i minimalizację przestojów w przypadku zmian architektury serwerowej na poziomie szaf. Modułowa rozdzielnica PDU (Vertiv Knürr PowerTrans2 ) zapewnia łączność między niskonapięciowym zasilaczem a rozdzielnicami w szafie. Może ona także przydać się w przypadku dodawania lub zmiany układu szafy oraz zapotrzebowania na gniazda bez ryzyka wystąpienia przerwy w działaniu systemu zasilania. (Rysunek 6) Rozdzielnice PDU Vertiv MPX do montażu w szafie Zasilacz UPS Liebert APM Rozdzielnica zasilania Vertiv Knürr PowerTrans2 Źródło zasilania B Źródło zasilania A Wnioski Rys. 6 Rozdzielnica Vertiv Knürr PowerTrans2 (na zdjęciu z zasilaczem Liebert APM UPS i rozdzielnicą Vertiv MPX do montażu w szafie) może służyć do dystrybucji zasilania w szafie. Przy ciągle rosnących gęstościach centrów danych pojedyncza szafa jest obecnie w stanie obsłużyć moc obliczeniową, która wcześniej wymagała zastosowania całego pomieszczenia sprzętu. Dostęp do parametrów szafy pozwala zapobiegać występowaniu najczęstszych zagrożeń takich jak, przerwy w działaniu źródła zasilania, przypadkowe lub złośliwe modyfikacje czy występowanie wody i dymu albo nadmiernej wilgotności i temperatury. Dostępne inteligentne rozdzielnice do montażu w szafie mogą obecnie zapewnić dostęp do danych na temat zużycia energii wewnątrz szafy. Ponadto udostępniają one funkcje monitorowania i sterowania, o których jeszcze kilka lat temu nikt nie słyszał. Aby jednak zapewnić dobór właściwej technologii w celu wdrożenia rozwiązania o wysokiej dostępności ważne jest uwzględnienie szeregu czynników dotyczących konstrukcji szafy z rozdzielnicami, a także jej funkcji, krótszego średniego czasu naprawy czy poziomu elastyczności. 7

8 VertivCo.eu Vertiv Poland Sp. z.o.o., ul. Szturmowa 2A, Warszawa, Poland, NIP: Vertiv Co. Wszelkie prawa zastrzeżone. Nazwa Vertiv, logotyp Vertiv są znakami towarowymi lub zastrzeżonymi znakami towarowymi firmy Vertiv Co. Wszystkie inne nazwy oraz logotypy, o których mowa są nazwami handlowymi, znakami towarowymi lub zastrzeżonymi znakami towarowymi ich właścicieli. Dokładamy wszelkich starań, aby informacje zawarte w niniejszym dokumencie były kompletne i dokładne. Firma VertivCo. nie ponosi jednak odpowiedzialności za szkody spowodowane wykorzystaniem powyższych informacji ani za błędy oraz braki w tekście. Dane techniczne mogą ulec zmianie bez powiadomienia. MKA4LOPLWP
