1 Michał Pyter APC by Schneider Electric Michał Pyter 2008 American Power Conversion Corporation All content in this presentation is protected

2 Schneider Electric & APC By Schneider Electric Michał Pyter r-electric.com APC by Schneider Electric Michał Pyter 2008 American Power Conversion Corporation All content in this presentation is protected

3 Nieefektywność energetyczna. PHYSICAL LAYER COMPUTING HARDWARE SILICON BUSINESS APPS Straty Moc użyteczna 40% 50% Waty Moc 50% zasilania Infrastruktura fizyczna 50% 99 % 1% 60% Aplikacja Procesor Sprzęt IT.003% mocy elektrycznej jest przetwarzana na moc obliczeniową 60% 1%

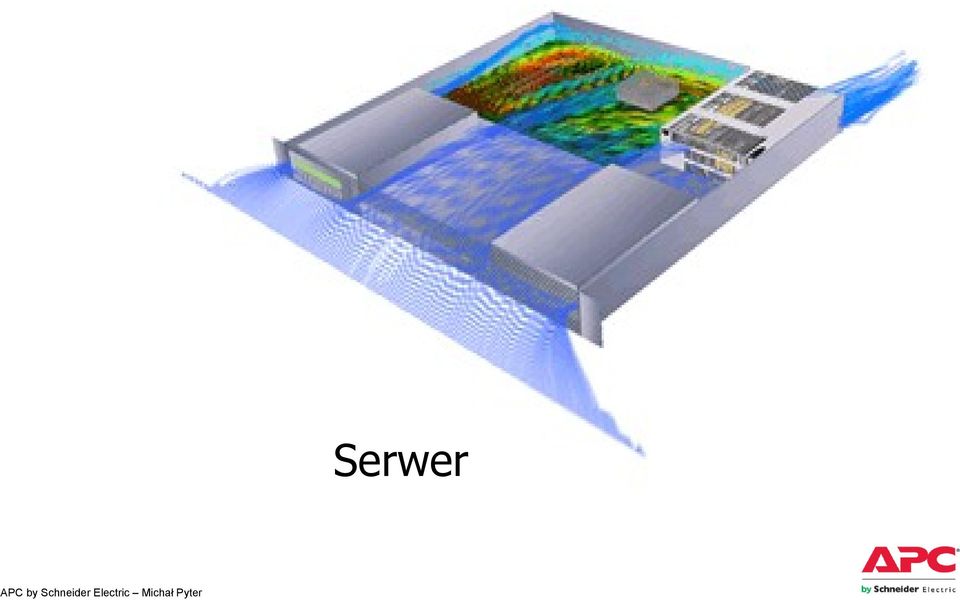

4 Serwer

5

6 Rozdział mocy w typowym Centrum Przetwarzania Danych [ PUE] każdy 1kW to rocznie 2600PLN [ przy 30gr za kwh ] Regulacja wilgotności 3% CRAC 7% IT sprzęt 50% PDU/ monitoring 3% UPS 5% Oświetlenie 1% Rozdzielnica/SZR 1 % CIEPŁO WEWNATRZ CENTRUM DANYCH CIEPŁO I JEGO ODPROWADZANIE Energia Dostaczana do Serwerownii Chiller 30%

7 Chłodzenie i wentylacja serwera/szafy

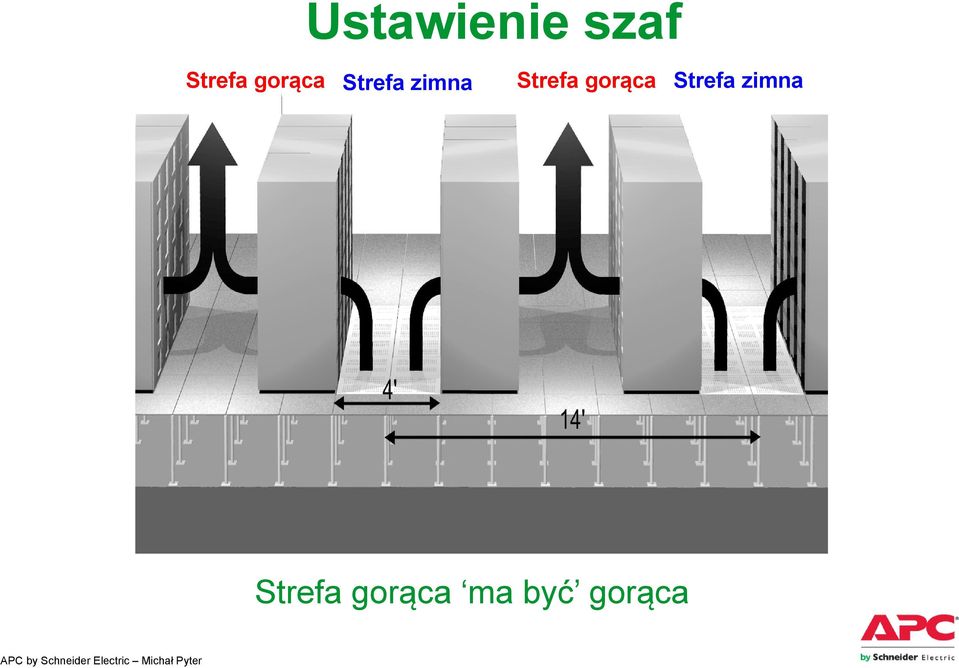

8 Ustawienie szaf Strefa gorąca Strefa zimna Strefa gorąca Strefa zimna Strefa gorąca ma być gorąca

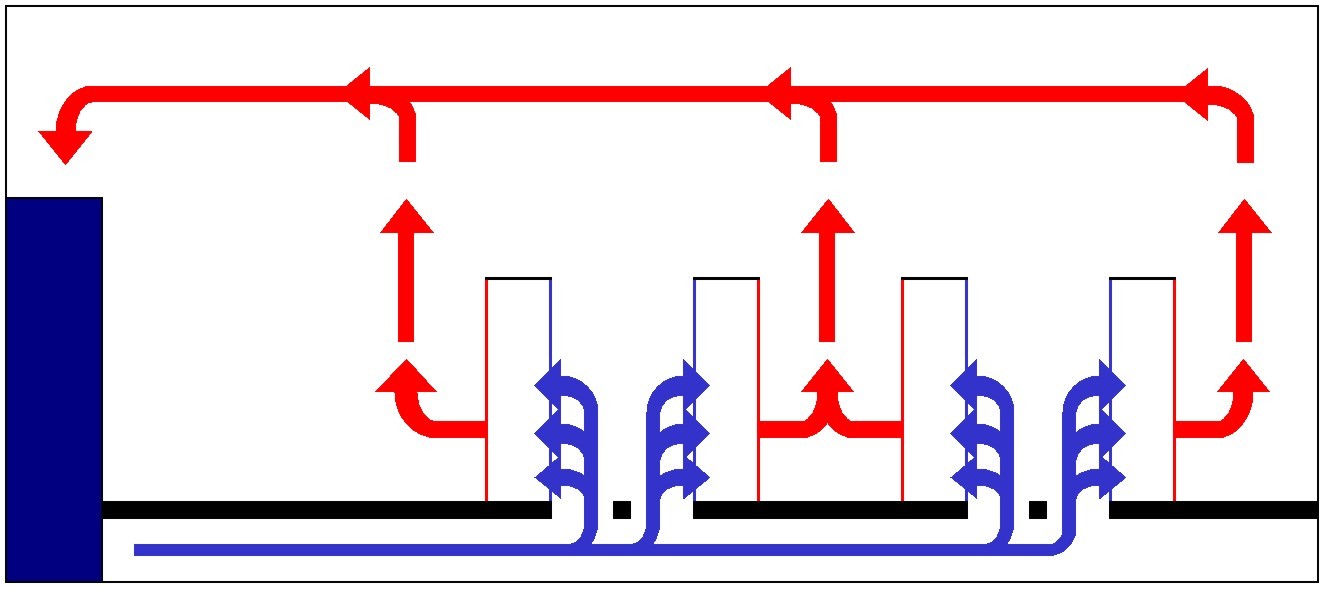

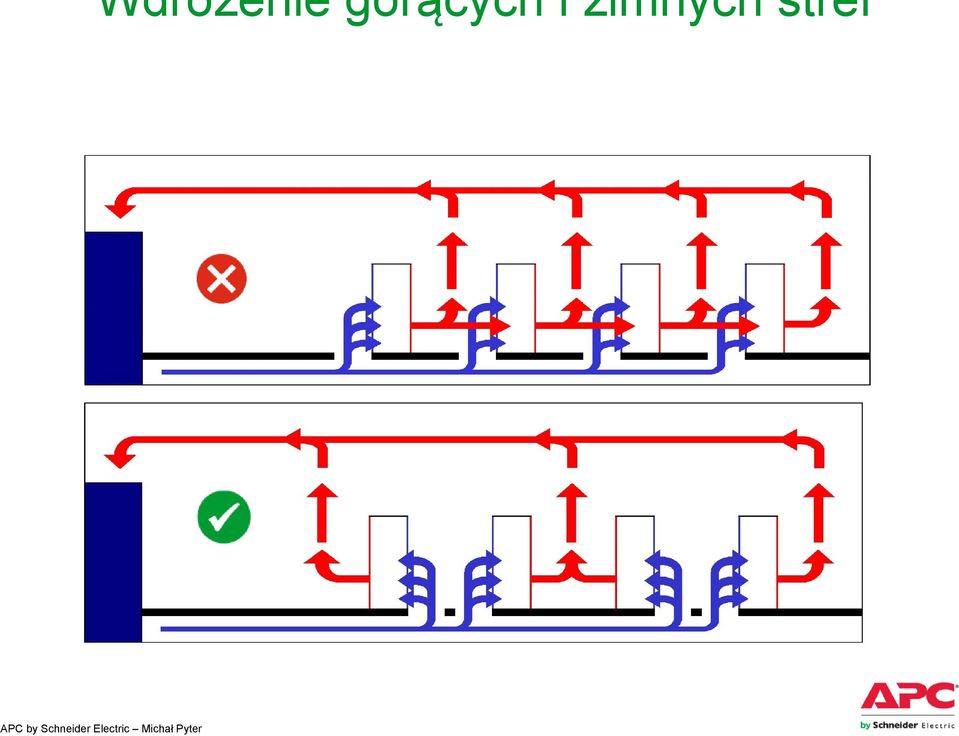

9 Wdrożenie gorących i zimnych stref

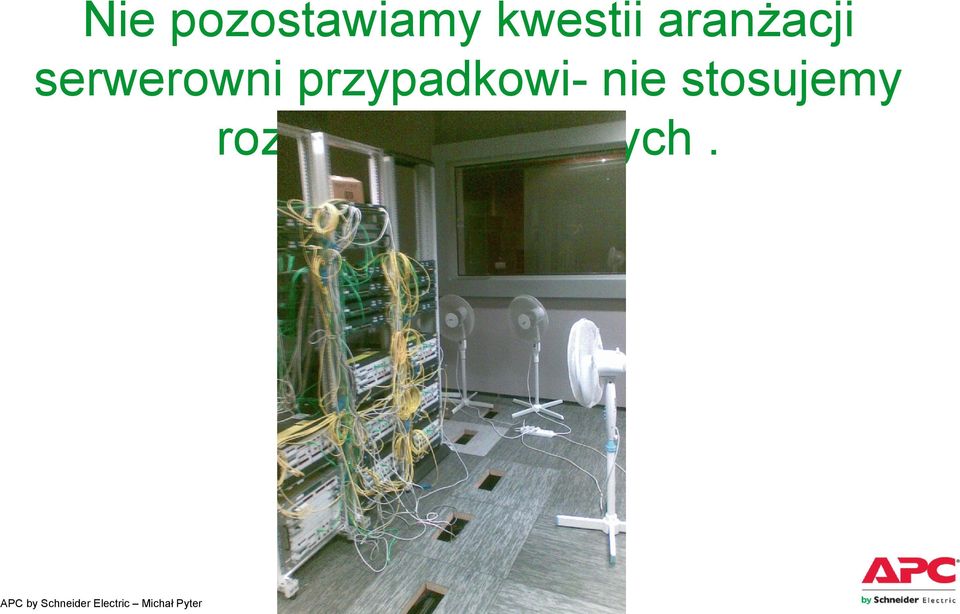

10 Nie pozostawiamy kwestii aranżacji serwerowni przypadkowi- nie stosujemy rozwiązań doraźnych.

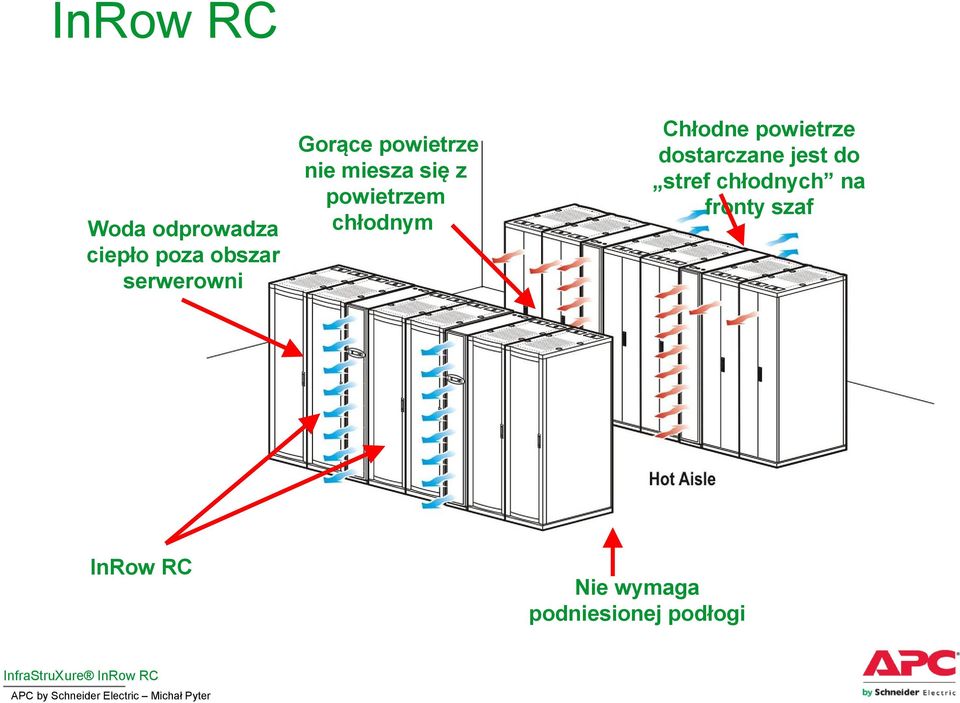

11 InRow RC Gorące powietrze nie miesza się z powietrzem chłodnym Woda odprowadza ciepło poza obszar serwerowni InRow RC InfraStruXure InRow RC Chłodne powietrze dostarczane jest do stref chłodnych na fronty szaf Nie wymaga podniesionej podłogi

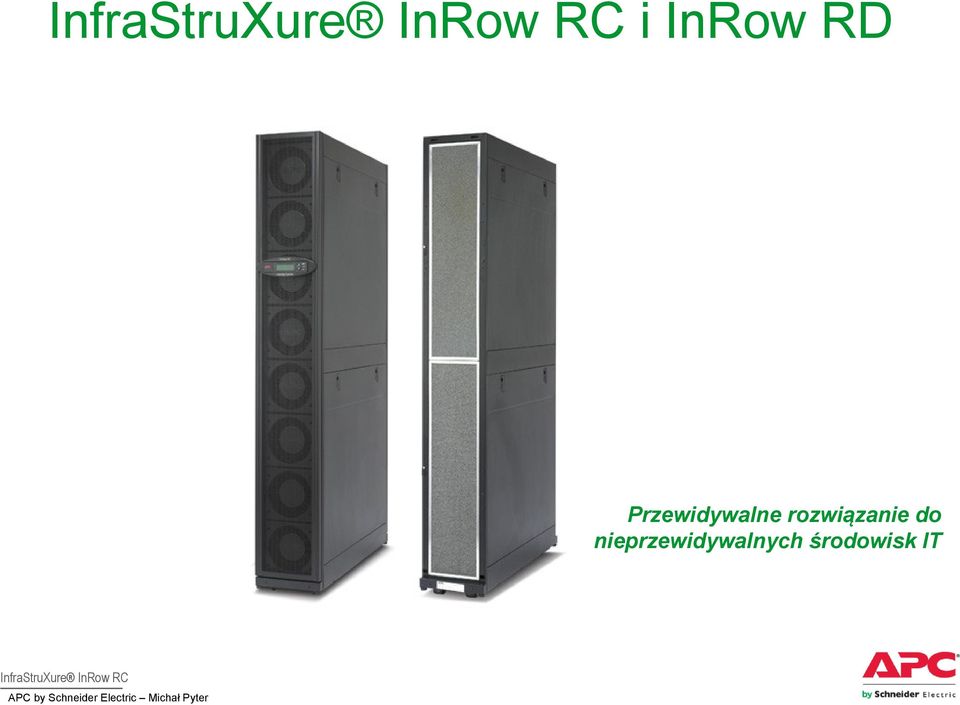

12 InfraStruXure InRow RC i InRow RD Przewidywalne rozwiązanie do nieprzewidywalnych środowisk IT InfraStruXure InRow RC

13 InRow RP Air-Cooled DX oraz na Wodę lodową

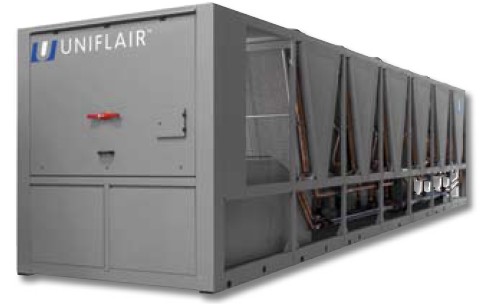

14 Free-cooling D:\APCC\Air\Uniflair\ simulatore.exe

15

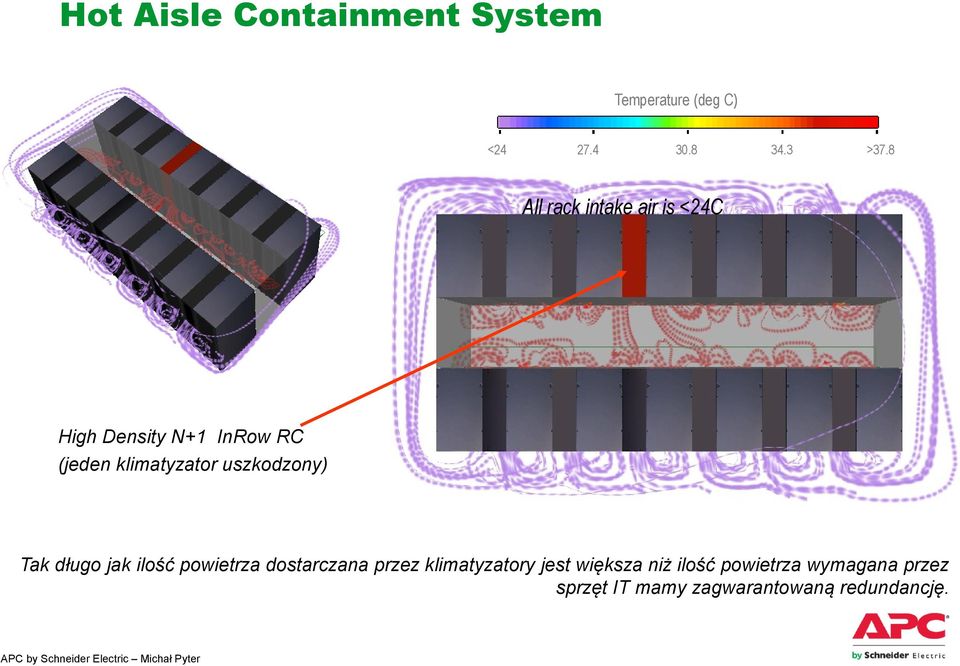

16 Hot Aisle Containment System Temperature (deg C) < >37.8 All rack intake air is <24C High Density N+1 InRow RC (jeden klimatyzator uszkodzony) Tak długo jak ilość powietrza dostarczana przez klimatyzatory jest większa niż ilość powietrza wymagana przez sprzęt IT mamy zagwarantowaną redundancję.

17

18 Wydzielona strefa wysokiej gęstości mocy 10 kw per Rack 14 Racks 10 IR 16kW Temperature (deg C) <24 Delta T >37.8

19 WP#44

20 Wynyard HP

21 EcoBreeze Mandatory Clearance: 4ft on ends of the frame 8ft between systems

22

23 EcoBreeze

24 Problemy z jakością zasilania funkcja UPS Zaniki napięcia Spadki napięcia (długotrwałe) Wahania napięcia (krótkotrwałe) Zakłócenia Przepięcia (łączeniowe, atmosferyczne) Inne... (błędy łączeniowe)

25 Zasilacz podwójnej konwersji UPS Wewnętrzny Bypass Zasilanie DC Bus Prostownik/ Ładowarka Falownik Akumulatory Obciążenie

26 Sprawność zasilaczy UPS

27 Jaka konfiguracja UPSa jest optymalna? Indywidualne :

28 Jaka konfiguracja UPSa jest optymalna? Strefowa :

29 Jaka konfiguracja UPSa jest optymalna? Centralny :.

30 TCO % POJEMNOŚĆ 120% ROOM CAPACITY 100% INSTALLED CAPACITY 80% EXPECTED LOAD 60% Waste due to oversizing 40% ACTUAL LOAD 20% 0% LATA Reference: APC White paper #

31 TCO %% POJEMNOŚĆ CAPACITY 120% ROOM CAPACITY 100% INSTALLED CAPACITY 80% EXPECTED LOAD 60% INSTALLED CAPACITY Waste due to oversizing Waste due to oversizing 40% ACTUAL LOAD 20% 0% LATA YEARS Reference: APC White paper #

32 Układ rówonoległy do 8 urządzeń Modular parallelling Power extension

33 Układ równoległy UPS-ów indywidualne baterie

34

35 500kW of High-Efficiency Scalable Power Protection 425kW 400kW 375kW 350kW 325kW 300kW 275kW 250kW 225kW 200kW 175kW 150kW 125kW 100kW 75kW 50kW 4szt x 25kW 500kW 450kW 475kW = 2MW

36 PDU Rozdzielnice odpływowe

37 Zasilanie dwutorowe 2N 2N z nadmiarowością Statistical Availability = 99,999%* * Provided by the Availability & Space Analysis Team

38
