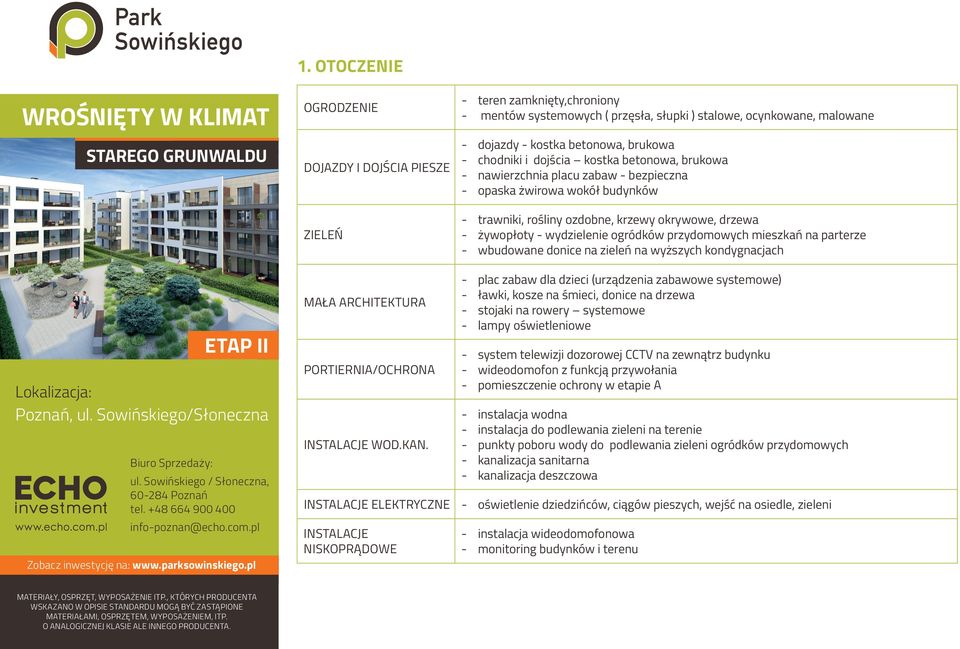

1 1. OTOCZENIE OGRODZENIE DOJAZDY I DOJŚCIA PIESZE ZIELEŃ teren zamknięty,chroniony mentów systemowych ( przęsła, słupki ) stalowe, ocynkowane, malowane dojazdy - kostka betonowa, brukowa chodniki i dojścia kostka betonowa, brukowa nawierzchnia placu zabaw - bezpieczna opaska żwirowa wokół budynków trawniki, rośliny ozdobne, krzewy okrywowe, drzewa żywopłoty - wydzielenie ogródków przydomowych mieszkań na parterze wbudowane donice na zieleń na wyższych kondygnacjach MAŁA ARCHITEKTURA PORTIERNIA/OCHRONA INSTALACJE WOD.KAN. plac zabaw dla dzieci (urządzenia zabawowe systemowe) ławki, kosze na śmieci, donice na drzewa stojaki na rowery systemowe lampy oświetleniowe system telewizji dozorowej CCTV na zewnątrz budynku wideodomofon z funkcją przywołania pomieszczenie ochrony w etapie A instalacja wodna instalacja do podlewania zieleni na terenie punkty poboru wody do podlewania zieleni ogródków przydomowych kanalizacja sanitarna kanalizacja deszczowa INSTALACJE ELEKTRYCZNE oświetlenie dziedzińców, ciągów pieszych, wejść na osiedle, zieleni INSTALACJE NISKOPRĄDOWE instalacja wideodomofonowa monitoring budynków i terenu

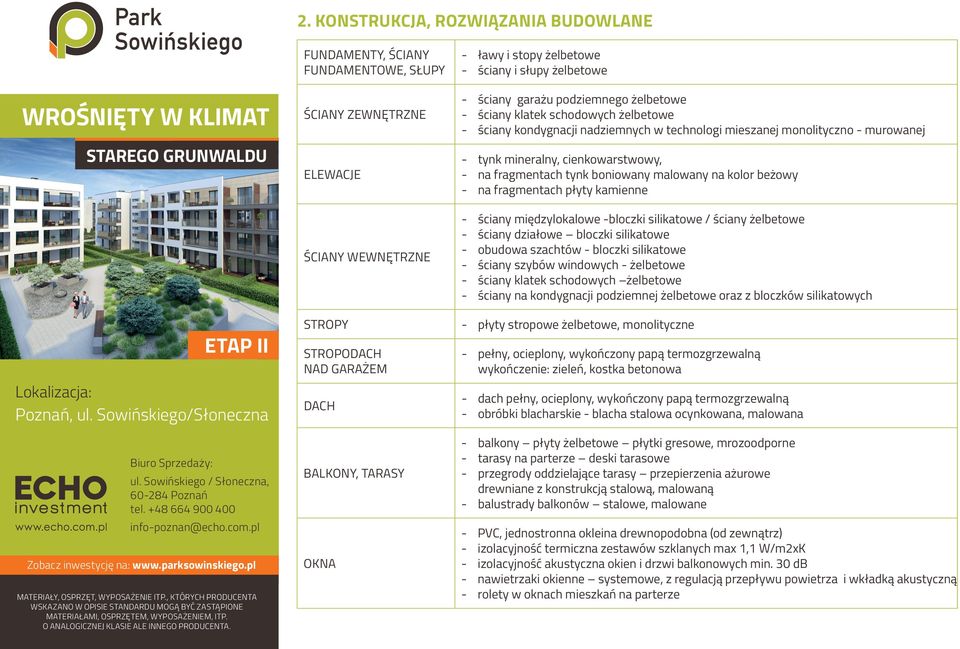

2 2. KONSTRUKCJA, ROZWIĄZANIA BUDOWLANE WROŚNIĘTY W KLIMAT FUNDAMENTY, FUNDAMENTOWE, SŁUPY ZEWNĘTRZNE ELEWACJE WEWNĘTRZNE ławy i stopy żelbetowe ściany i słupy żelbetowe ściany garażu podziemnego żelbetowe ściany klatek schodowych żelbetowe ściany kondygnacji nadziemnych w technologi mieszanej monolityczno - murowanej tynk mineralny, cienkowarstwowy, na fragmentach tynk boniowany malowany na kolor beżowy na fragmentach płyty kamienne ściany międzylokalowe -bloczki silikatowe / ściany żelbetowe ściany działowe bloczki silikatowe obudowa szachtów - bloczki silikatowe ściany szybów windowych - żelbetowe ściany klatek schodowych żelbetowe ściany na kondygnacji podziemnej żelbetowe oraz z bloczków silikatowych STROPY płyty stropowe żelbetowe, monolityczne STROPODACH NAD GARAŻEM DACH pełny, ocieplony, wykończony papą termozgrzewalną wykończenie: zieleń, kostka betonowa dach pełny, ocieplony, wykończony papą termozgrzewalną obróbki blacharskie - blacha stalowa ocynkowana, malowana BALKONY, TARASY OKNA balkony płyty żelbetowe płytki gresowe, mrozoodporne tarasy na parterze deski tarasowe przegrody oddzielające tarasy przepierzenia ażurowe drewniane z konstrukcją stalową, malowaną balustrady balkonów stalowe, malowane PVC, jednostronna okleina drewnopodobna (od zewnątrz) izolacyjność termiczna zestawów szklanych max 1,1 W/m2xK izolacyjność akustyczna okien i drzwi balkonowych min. 30 db nawietrzaki okienne systemowe, z regulacją przepływu powietrza i wkładką akustyczną rolety w oknach mieszkań na parterze

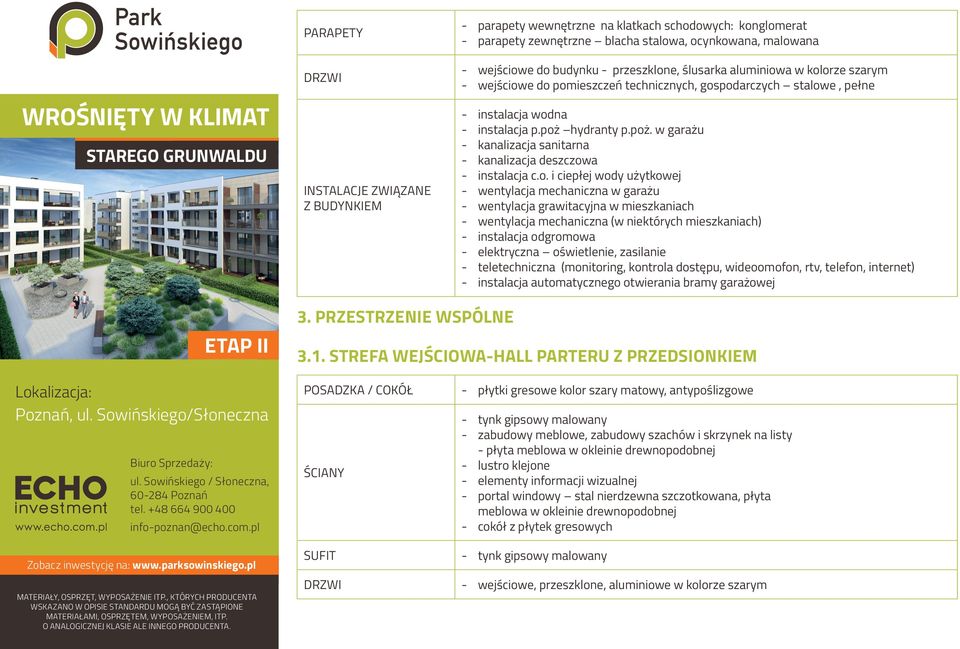

3 PARAPETY DRZWI INSTALACJE ZWIĄZANE Z BUDYNKIEM parapety wewnętrzne na klatkach schodowych: konglomerat parapety zewnętrzne blacha stalowa, ocynkowana, malowana wejściowe do budynku - przeszklone, ślusarka aluminiowa w kolorze szarym wejściowe do pomieszczeń technicznych, gospodarczych stalowe, pełne instalacja wodna instalacja p.poż hydranty p.poż. w garażu kanalizacja sanitarna kanalizacja deszczowa instalacja c.o. i ciepłej wody użytkowej wentylacja mechaniczna w garażu wentylacja grawitacyjna w mieszkaniach wentylacja mechaniczna (w niektórych mieszkaniach) instalacja odgromowa elektryczna oświetlenie, zasilanie teletechniczna (monitoring, kontrola dostępu, wideoomofon, rtv, telefon, internet) instalacja automatycznego otwierania bramy garażowej 3. PRZESTRZENIE WSPÓLNE 3.1. STREFA WEJŚCIOWA-HALL PARTERU Z PRZEDSIONKIEM POSADZKA / COKÓŁ płytki gresowe kolor szary matowy, antypoślizgowe tynk gipsowy malowany tynk gipsowy malowany zabudowy meblowe, zabudowy szachów i skrzynek na listy - płyta meblowa w okleinie drewnopodobnej lustro klejone elementy informacji wizualnej portal windowy stal nierdzewna szczotkowana, płyta meblowa w okleinie drewnopodobnej cokół z płytek gresowych DRZWI wejściowe, przeszklone, aluminiowe w kolorze szarym

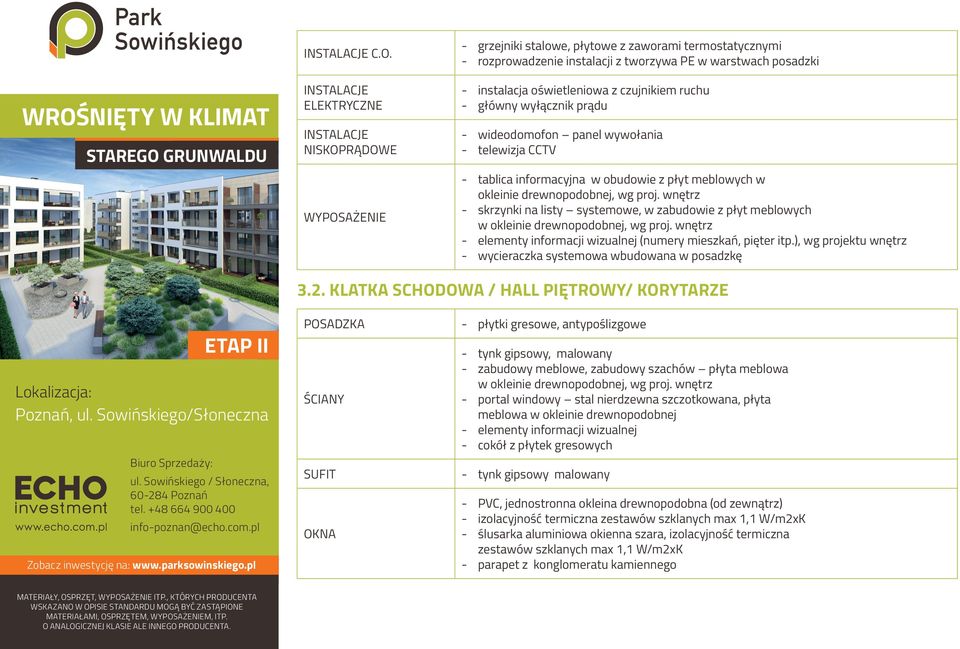

4 INSTALACJE C.O. INSTALACJE ELEKTRYCZNE INSTALACJE NISKOPRĄDOWE WYPOSAŻENIE grzejniki stalowe, płytowe z zaworami termostatycznymi rozprowadzenie instalacji z tworzywa PE w warstwach posadzki instalacja oświetleniowa z czujnikiem ruchu główny wyłącznik prądu wideodomofon panel wywołania telewizja CCTV tablica informacyjna w obudowie z płyt meblowych w okleinie drewnopodobnej, wg proj. wnętrz skrzynki na listy systemowe, w zabudowie z płyt meblowych w okleinie drewnopodobnej, wg proj. wnętrz elementy informacji wizualnej (numery mieszkań, pięter itp.), wg projektu wnętrz wycieraczka systemowa wbudowana w posadzkę 3.2. KLATKA SCHODOWA / HALL PIĘTROWY/ KORYTARZE POSADZKA płytki gresowe, antypoślizgowe tynk gipsowy malowany OKNA tynk gipsowy, malowany zabudowy meblowe, zabudowy szachów płyta meblowa w okleinie drewnopodobnej, wg proj. wnętrz portal windowy stal nierdzewna szczotkowana, płyta meblowa w okleinie drewnopodobnej elementy informacji wizualnej cokół z płytek gresowych PVC, jednostronna okleina drewnopodobna (od zewnątrz) izolacyjność termiczna zestawów szklanych max 1,1 W/m2xK ślusarka aluminiowa okienna szara, izolacyjność termiczna zestawów szklanych max 1,1 W/m2xK parapet z konglomeratu kamiennego

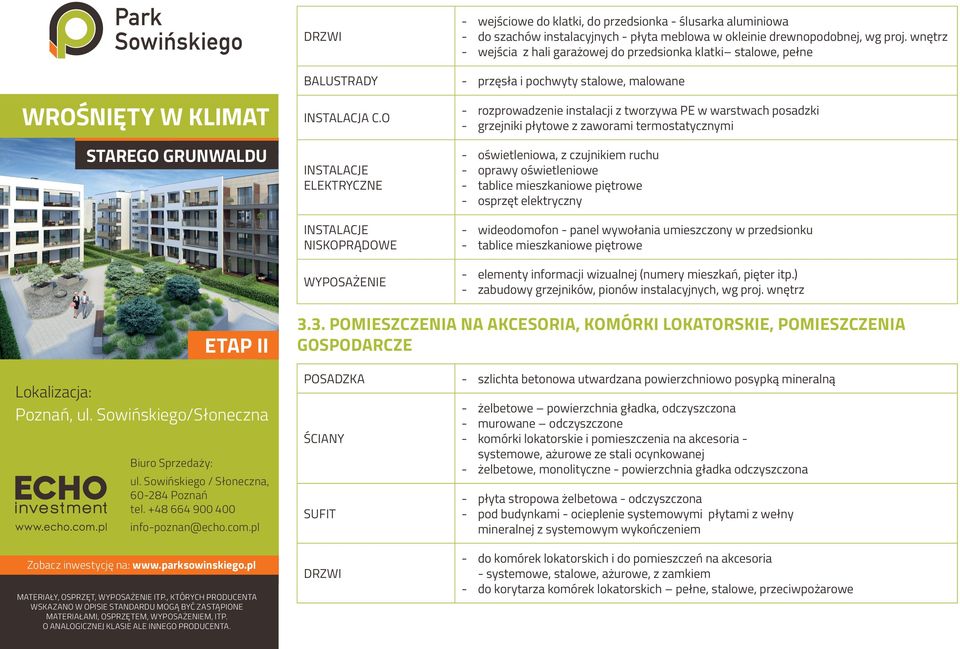

5 DRZWI wejściowe do klatki, do przedsionka - ślusarka aluminiowa do szachów instalacyjnych - płyta meblowa w okleinie drewnopodobnej, wg proj. wnętrz wejścia z hali garażowej do przedsionka klatki stalowe, pełne BALUSTRADY przęsła i pochwyty stalowe, malowane WROŚNIĘTY W KLIMAT INSTALACJA C.O INSTALACJE ELEKTRYCZNE INSTALACJE NISKOPRĄDOWE WYPOSAŻENIE rozprowadzenie instalacji z tworzywa PE w warstwach posadzki grzejniki płytowe z zaworami termostatycznymi oświetleniowa, z czujnikiem ruchu oprawy oświetleniowe tablice mieszkaniowe piętrowe osprzęt elektryczny wideodomofon - panel wywołania umieszczony w przedsionku tablice mieszkaniowe piętrowe elementy informacji wizualnej (numery mieszkań, pięter itp.) zabudowy grzejników, pionów instalacyjnych, wg proj. wnętrz 3.3. POMIESZCZENIA NA AKCESORIA, KOMÓRKI LOKATORSKIE, POMIESZCZENIA GOSPODARCZE POSADZKA szlichta betonowa utwardzana powierzchniowo posypką mineralną żelbetowe powierzchnia gładka, odczyszczona murowane odczyszczone komórki lokatorskie i pomieszczenia na akcesoria - systemowe, ażurowe ze stali ocynkowanej żelbetowe, monolityczne - powierzchnia gładka odczyszczona płyta stropowa żelbetowa - odczyszczona pod budynkami - ocieplenie systemowymi płytami z wełny mineralnej z systemowym wykończeniem DRZWI do komórek lokatorskich i do pomieszczeń na akcesoria - systemowe, stalowe, ażurowe, z zamkiem do korytarza komórek lokatorskich pełne, stalowe, przeciwpożarowe

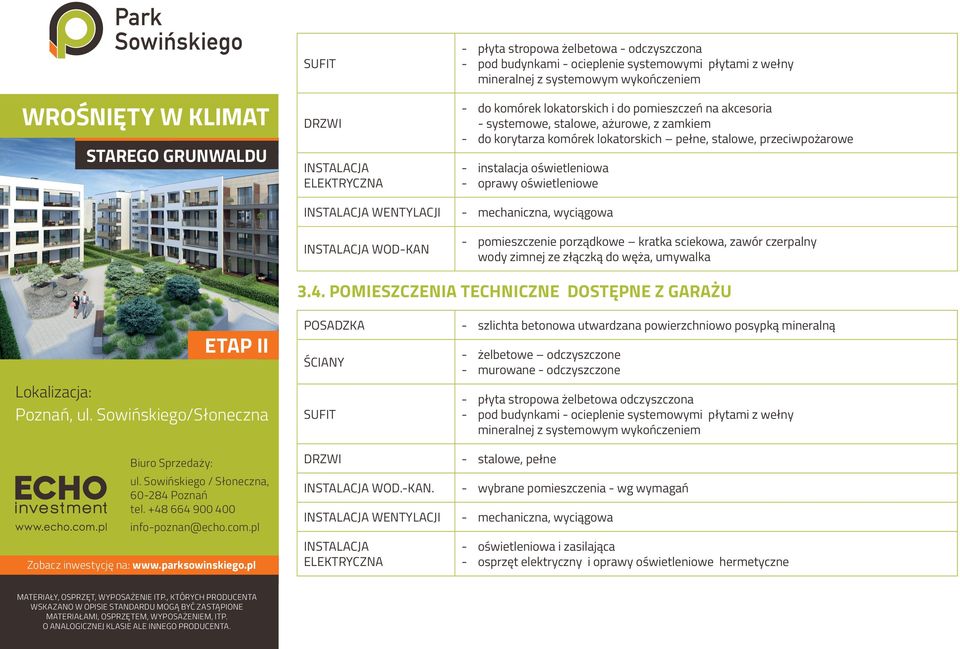

6 DRZWI INSTALACJA ELEKTRYCZNA płyta stropowa żelbetowa - odczyszczona pod budynkami - ocieplenie systemowymi płytami z wełny mineralnej z systemowym wykończeniem do komórek lokatorskich i do pomieszczeń na akcesoria - systemowe, stalowe, ażurowe, z zamkiem do korytarza komórek lokatorskich pełne, stalowe, przeciwpożarowe instalacja oświetleniowa oprawy oświetleniowe INSTALACJA WENTYLACJI mechaniczna, wyciągowa INSTALACJA WOD-KAN pomieszczenie porządkowe kratka sciekowa, zawór czerpalny wody zimnej ze złączką do węża, umywalka 3.4. POMIESZCZENIA TECHNICZNE DOSTĘPNE Z GARAŻU POSADZKA szlichta betonowa utwardzana powierzchniowo posypką mineralną żelbetowe odczyszczone murowane - odczyszczone DRZWI stalowe, pełne płyta stropowa żelbetowa odczyszczona pod budynkami - ocieplenie systemowymi płytami z wełny mineralnej z systemowym wykończeniem INSTALACJA WOD.-KAN. wybrane pomieszczenia - wg wymagań INSTALACJA WENTYLACJI mechaniczna, wyciągowa INSTALACJA ELEKTRYCZNA oświetleniowa i zasilająca osprzęt elektryczny i oprawy oświetleniowe hermetyczne

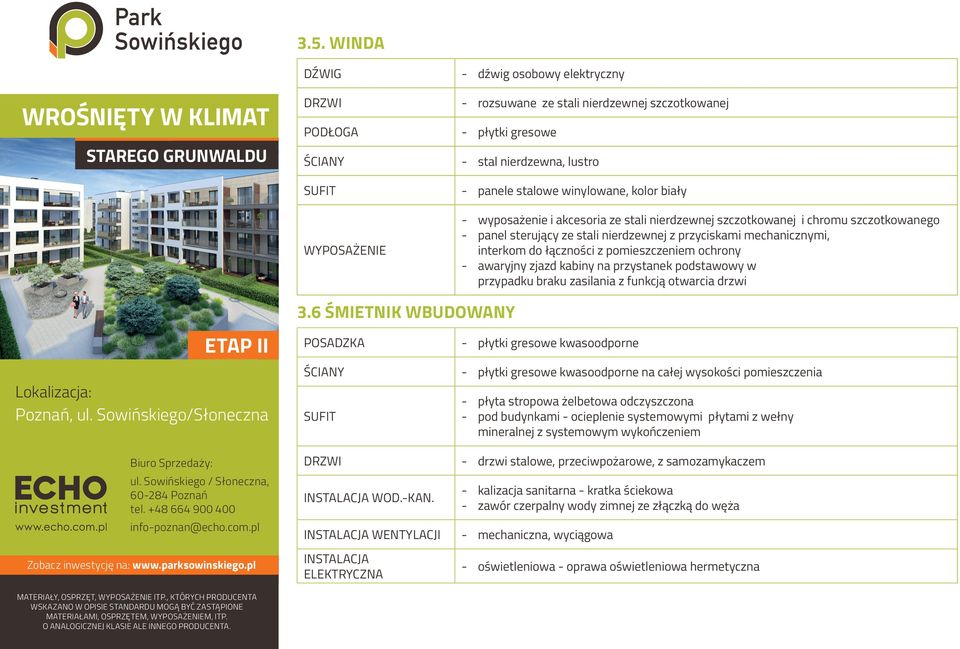

7 3.5. WINDA DŹWIG dźwig osobowy elektryczny WROŚNIĘTY W KLIMAT DRZWI rozsuwane ze stali nierdzewnej szczotkowanej PODŁOGA płytki gresowe stal nierdzewna, lustro panele stalowe winylowane, kolor biały WYPOSAŻENIE wyposażenie i akcesoria ze stali nierdzewnej szczotkowanej i chromu szczotkowanego panel sterujący ze stali nierdzewnej z przyciskami mechanicznymi, interkom do łączności z pomieszczeniem ochrony awaryjny zjazd kabiny na przystanek podstawowy w przypadku braku zasilania z funkcją otwarcia drzwi 3.6 ŚMIETNIK WBUDOWANY POSADZKA płytki gresowe kwasoodporne płytki gresowe kwasoodporne na całej wysokości pomieszczenia płyta stropowa żelbetowa odczyszczona pod budynkami - ocieplenie systemowymi płytami z wełny mineralnej z systemowym wykończeniem DRZWI drzwi stalowe, przeciwpożarowe, z samozamykaczem INSTALACJA WOD.-KAN. kalizacja sanitarna - kratka ściekowa zawór czerpalny wody zimnej ze złączką do węża INSTALACJA WENTYLACJI mechaniczna, wyciągowa INSTALACJA ELEKTRYCZNA oświetleniowa - oprawa oświetleniowa hermetyczna

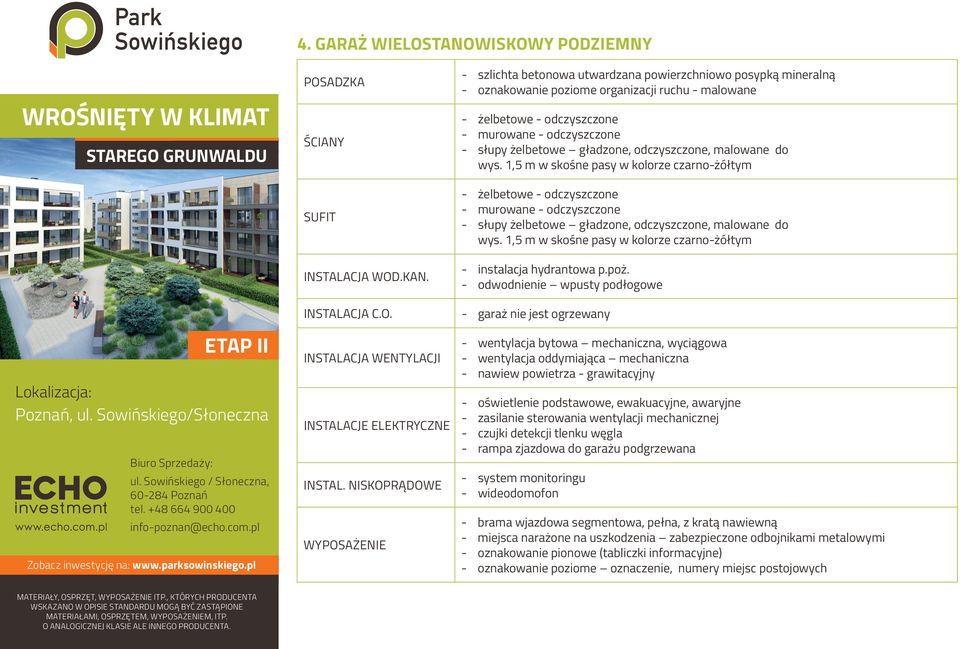

8 4. GARAŻ WIELOSTANOWISKOWY PODZIEMNY WROŚNIĘTY W KLIMAT POSADZKA INSTALACJA WOD.KAN. szlichta betonowa utwardzana powierzchniowo posypką mineralną oznakowanie poziome organizacji ruchu - malowane żelbetowe - odczyszczone murowane - odczyszczone słupy żelbetowe gładzone, odczyszczone, malowane do wys. 1,5 m w skośne pasy w kolorze czarno-żółtym żelbetowe - odczyszczone murowane - odczyszczone słupy żelbetowe gładzone, odczyszczone, malowane do wys. 1,5 m w skośne pasy w kolorze czarno-żółtym instalacja hydrantowa p.poż. odwodnienie wpusty podłogowe INSTALACJA C.O. garaż nie jest ogrzewany INSTALACJA WENTYLACJI INSTALACJE ELEKTRYCZNE INSTAL. NISKOPRĄDOWE WYPOSAŻENIE wentylacja bytowa mechaniczna, wyciągowa wentylacja oddymiająca mechaniczna nawiew powietrza - grawitacyjny oświetlenie podstawowe, ewakuacyjne, awaryjne zasilanie sterowania wentylacji mechanicznej czujki detekcji tlenku węgla rampa zjazdowa do garażu podgrzewana system monitoringu wideodomofon brama wjazdowa segmentowa, pełna, z kratą nawiewną miejsca narażone na uszkodzenia zabezpieczone odbojnikami metalowymi oznakowanie pionowe (tabliczki informacyjne) oznakowanie poziome oznaczenie, numery miejsc postojowych

9 5. MIESZKANIA POSADZKI wylewka betonowa zbrojona siatką, zatarta na gładko balkony - płytki gresowe, mrozoodporne tarasy na parterze deski tarasowe tynk gipsowy łazienki, wc - tynk cementowo-wapienny balkony, tarasy płyty kamienne, tynk cienkowarstwowy mineralny, na fragmentach boniowany tynk gipsowy łazienka, wc - tynk cementowo-wapienny DRZWI WEJŚCIOWE pełne, w okleinie drewnopodobnej, gładkie, antywłamaniowe w klasie C OKNA PARAPETY TARASY / BALKONY INSTALACJE WOD. KAN. PVC, jednostronna okleina drewnopodobna (od zewnątrz) izolacyjność termiczna zestawów szklanych max 1,1 W/m2xK izolacyjność akustyczna okien i drzwi balkonowych min. 30 db nawietrzaki okienne systemowe, z regulacją przepływu powietrza i wkładką akustyczną rolety w oknach mieszkań na parterze parapety wewnętrzne z PCV parapety zewnętrzne blacha stalowa ocynkowana, malowana balustrady balkonów stalowe, malowane w kolorze szarym balkony płyty żelbetowe ocieplone styropianem; posadzka i cokoły z płytek gresowych mrozoodpornych wodna lokalowa z tworzywa PE rozprowadzona w warstwach posadzki wodomierze zimnej i ciepłej wody - indywidualne łazienka - wykonane i zaślepione podejścia wodne /bez białego montażu kuchnia wykonane i zaślepione podejścia wodne pod zlewozmywak i zmywarkę kanalizacja rozprowadzenie po ścianach, bez bruzdowania

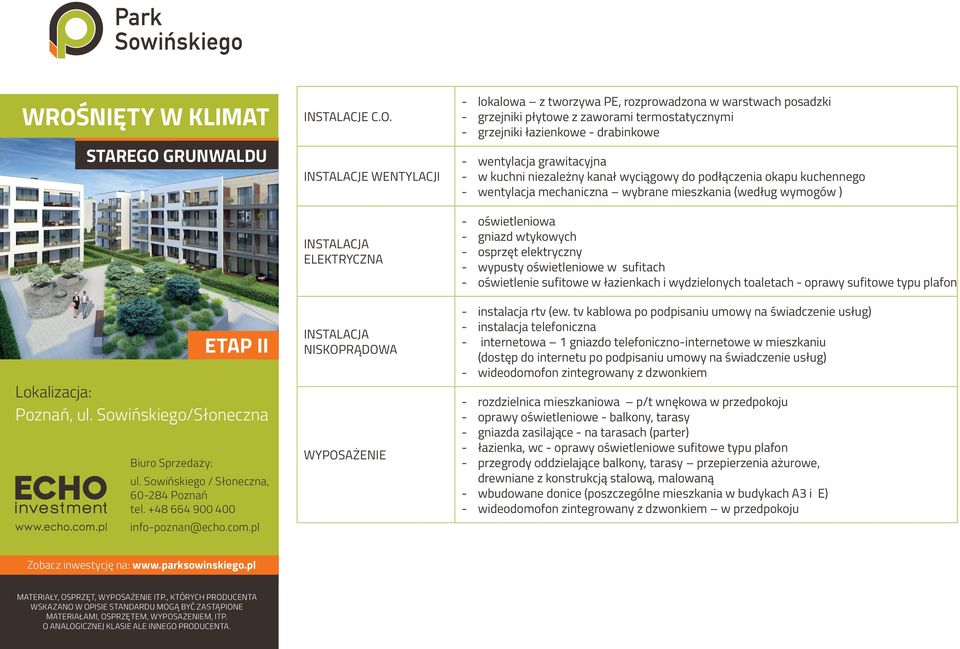

10 INSTALACJE C.O. INSTALACJE WENTYLACJI INSTALACJA ELEKTRYCZNA INSTALACJA NISKOPRĄDOWA WYPOSAŻENIE lokalowa z tworzywa PE, rozprowadzona w warstwach posadzki grzejniki płytowe z zaworami termostatycznymi grzejniki łazienkowe - drabinkowe wentylacja grawitacyjna w kuchni niezależny kanał wyciągowy do podłączenia okapu kuchennego wentylacja mechaniczna wybrane mieszkania (według wymogów ) oświetleniowa gniazd wtykowych osprzęt elektryczny wypusty oświetleniowe w sufitach oświetlenie sufitowe w łazienkach i wydzielonych toaletach - oprawy sufitowe typu plafon instalacja rtv (ew. tv kablowa po podpisaniu umowy na świadczenie usług) instalacja telefoniczna internetowa 1 gniazdo telefoniczno-internetowe w mieszkaniu (dostęp do internetu po podpisaniu umowy na świadczenie usług) wideodomofon zintegrowany z dzwonkiem rozdzielnica mieszkaniowa p/t wnękowa w przedpokoju oprawy oświetleniowe - balkony, tarasy gniazda zasilające - na tarasach (parter) łazienka, wc - oprawy oświetleniowe sufitowe typu plafon przegrody oddzielające balkony, tarasy przepierzenia ażurowe, drewniane z konstrukcją stalową, malowaną wbudowane donice (poszczególne mieszkania w budykach A3 i E) wideodomofon zintegrowany z dzwonkiem w przedpokoju
