Zagospodarowanie terenu

Transkrypt

1 Z a ł ą c z n i k n r 2 S t a n d a r d w y k o n a n i a b u d y n k u m i e s z k a l n e g o W i e l o r o d z i n n e g o A 3 z l o k a l a m i u s ł u g o w y m i o r a z g a r a ż e m w i e l o s t a n o w i s k o w y m p o d z i e m n y m p r z y u l. k s. L u d w i k a Z a l e w s k i e g o w L u b l i n i e Zagospodarowanie terenu Teren Zieleń ogólnodostępna; Mała architektura Podejścia, podjazdy do garażu, chodniki, wjazdy, MP Główne/komunikacyjne drogi wewnętrzne budynek mieszkalny wielorodzinny z usługami oraz z zamkniętym wielostanowiskowym garażem podziemnym wolnostojący, całkowicie podpiwniczony, o 1 kondygnacji podziemnej i od 3 do 4 kondygnacji nadziemnych, stojący na własnych działkach. tereny zielone wokół budynków zagospodarowane: trawa, niskie krzewy, drzewa kostka betonowa kostka betonowa Ściany konstrukcyjne Standard wykonania budynków części wspólne Konstrukcja Układ konstrukcyjny mieszany Zewnętrzne Wewnętrzne Ściany wewnętrzne niekonstrukcyjne Elewacja Kondygnacja podziemna (poziom -1): konstrukcja : ściany i słupy żelbetowe monolityczne izolacja termiczna: styropian gr. 12 cm; hydroizolacja pionowa: powłoka bezspoinowa bitumiczna Kondygnacje nadziemne: konstrukcja: żelbetowa monolityczna szkieletowa, wypełnienie z bloczków silikatowych/ betonu izolacja termiczna: styropian gr. 15 cm, tynk elewacyjny żelbetowa monolityczna szkieletowa wypełnienie - bloczki silikatowe lub bloczki betonu Stropy/balkony płyta żelbetowa miedzy boksami garażowymi bloczki silikatowe pomieszczeń technicznych bloczki silikatowe komórek lokatorskich bloczki silikatowe pomieszczeń technicznych bloczki silikatowe pokryta tynkiem drobnoziarnistym fakturowanym w kolorze białym i szarym styropian grubości 15 cm żaluzje stałe drewniane barwione w kolorze cytrynowo- żółtym obróbki blacharskie z blachy powlekanej w kolorze białym blendy międzyokienne w kolorze cytrynowo- żółtym lub szarym

2 Dach Posadzki Drzwi, bramy Hole wejściowe i przedsionki Klatki schodowe Inne Centralnego ogrzewania i ciepłej wody użytkowej Elektryczna Gazowa Wentylacja Wod-kan stropodach płaski, kryty papą termozgrzewalną, izolowany termicznie odwodnienie dachu - wpustami podgrzewanymi hol główny: płytki gresowe korytarze na piętrach: płytki gresowe klatki schodowe i spoczniki: płytki gresowe boksów garażowych betonowa pom. wodomierza, pom. gospodarcze, pom. elektryczne, kotłownia płytki gresowe komórki lokatorskie wylewka cementowa drzwi wejściowe do budynku stolarka aluminiowa - wyposażone w samozamykacz drzwi do pom. wodomierza, gospodarczego stalowe drzwi do pom. elektrycznego i kotłowni stalowe wg odpowiednich wymogów bramy do boksów garażowych uchylne typu Wiśniowski, malowane proszkowo tynk gipsowy malowany farbami skrzynki na listy ze stali malowanej proszkowo tynk gipsowy malowany farbami balustrady wewnętrzne - o konstrukcji stalowej malowane zasilana z kotłowni na gaz ziemny indywidualnie opomiarowana w szafkach zabudowanych w strefie komunikacji podtynkowa z osprzętem indywidualnie opomiarowana do zasilenia kuchenek gazowych w mieszkaniach indywidualnie mechaniczna (nawiewno-wywiewna), w lokalach usługowych (tylko wyprowadzenie pionów i poziomów) grawitacyjna - klatek schodowych i pom. gospodarczych pomiar ilości wody dla budynku zestawamem wodomierzowym zlokalizowanym na poziomie -1, wewnątrz budynku dostęp osób niepełnosprawnych poruszających się na wózkach inwalidzkich do budynku jest zapewniony przez wejścia ogólnodostępne, bezpośrednio z chodnika do budynku. dostęp na kondygnację nadziemną budynku +1 (z lokalami mieszkalnymi) oraz na kondygnację nadziemną budynku -1 (z garażem podziemnym) jest zapewniony za pomocą schodołazu.

3 Drzwi wejściowe do lokali Ściany wydzieleń międzylokalowych Ściany wewnętrzne działowe Tynki ścian i sufitów Podłogi Okna i drzwi balkonowe Standard mieszkań stalowe płytowe wzmocnione o podwyższonej izolacyjności akustycznej w okleinie drewnopodobnej, antywłamaniowe klasy C, typu VITEX, GERDA, BEM lub równorzędne konstrukcyjne - żelbetowe, słupy żelbetowe pozostałe - z bloczków silikatowych lub beton komórkowy pomiędzy klatkami schodowymi a lokalami mieszkalnymi monolityczne żelbetowe lub bloczki silikatowe lub bloczki betonu pomiędzy pokojami - bloczki z betonu pomieszczeń mokrych - bloczki silikatowe gipsowe, maszynowe pomieszczenia mokre bez tynku wylewka cementowa styropian grubości 3 cm, podłoga pływająca stolarka okienna PCV, w kolorze białym profil pięciokomorowy szklony zestawem dwuszybowym nawiewniki w górnej części ram okiennych dla zapewnienia wymaganej infiltracji powietrza typu AERECO,VENTAIR lub równorzędne Parapety konglomerat marmurowy w kolorze beżowym np. BOTICCINO Drzwi wewnętrzne otwory przygotowane do montażu ościeżnic i drzwi, nie tynkowane centralnego ogrzewania zasilana z kotłowni na gaz ziemny - grzejniki z zaworami termostatycznymi, w łazienkach grzejnik rurowy drabinkowy (podejście ze ściany), Indywidualnie Gazowa do zasilenia kuchenek gazowych w mieszkaniach indywidualnie kanalizacja podejścia w podbudowach posadzek i ścianach (bez Wod - kan armatury) pomiar ilości zużycia wody dla mieszkania wodomierzami Wentylacyjna mechaniczna, higrosterowana firmy Aereco Elektryczna podtynkowa, z zabezpieczeniem antyporażeniowym, tablica mieszkaniowa (TM) na ścianie wraz z osprzętem Balkony i loggie Inne RTV - rurarz, gniazdo w pokoju dziennym telefon/internet rurarz domofon, dzwonek posadzki - wylewka balustrady zewnętrzne stalowe malowane

4 Standard garażu wielostanowiskowego podziemnego i komórek lokatorskich Ściany zewnętrzne Konstrukcyjne i słupy Posadzki Drzwi Bramy Komórki lokatorskie żelbetowe monolityczne beton w naturalnej strukturze (nie tynkowany) ściany indywidualnych boksów garażowych nie tynkowane posadzka betonowa, powierzchniowo utwardzana drzwi stalowe zgodne z wymaganiami pożarowymi do przedsionków p. poż., i pomieszczeń technicznych bramy do samodzielnych boksów garażowych uchylne typu np. Wiśniowski, malowane proszkowo brama do garażu wielostanowiskowego podziemnego segmentowa typu Wiśniowski lub równorzędne, malowana proszkowo, otwierana pilotem wentylacja mechaniczna indywidualnych boksów garażowych wentylacja grawitacyjna piwnic wentylacja wywiewna bytowa, alarmowa stężenia CO, alarmowa stężenia LPG, czerpnie terenowe dopływ powietrza w garażu wielostanowiskowym podziemnym elektryczna oprawy posadzka betonowa instalacja oświetleniowa ściany nie tynkowane drzwi drewniane ażurowe wentylacja

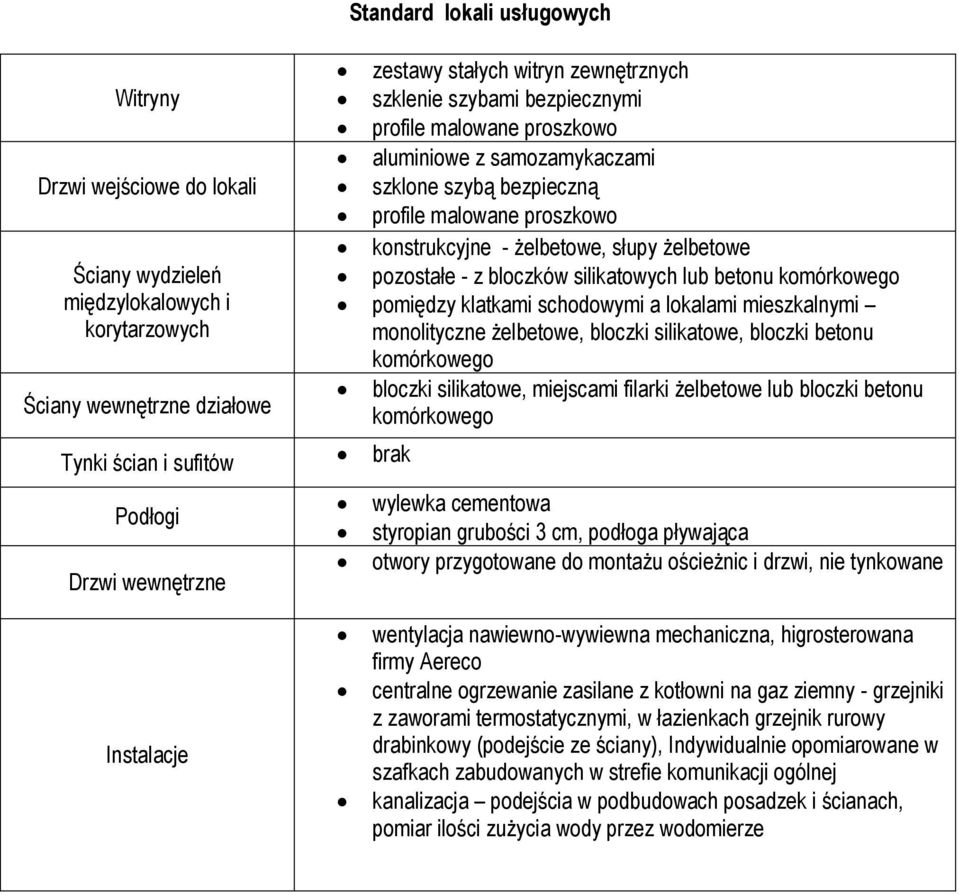

5 Witryny Drzwi wejściowe do lokali Ściany wydzieleń międzylokalowych i korytarzowych Ściany wewnętrzne działowe Tynki ścian i sufitów brak Podłogi Drzwi wewnętrzne Standard lokali usługowych zestawy stałych witryn zewnętrznych szklenie szybami bezpiecznymi profile malowane proszkowo aluminiowe z samozamykaczami szklone szybą bezpieczną profile malowane proszkowo konstrukcyjne - żelbetowe, słupy żelbetowe pozostałe - z bloczków silikatowych lub betonu pomiędzy klatkami schodowymi a lokalami mieszkalnymi monolityczne żelbetowe, bloczki silikatowe, bloczki betonu bloczki silikatowe, miejscami filarki żelbetowe lub bloczki betonu wylewka cementowa styropian grubości 3 cm, podłoga pływająca otwory przygotowane do montażu ościeżnic i drzwi, nie tynkowane wentylacja nawiewno-wywiewna mechaniczna, higrosterowana firmy Aereco centralne ogrzewanie zasilane z kotłowni na gaz ziemny - grzejniki z zaworami termostatycznymi, w łazienkach grzejnik rurowy drabinkowy (podejście ze ściany), Indywidualnie opomiarowane w szafkach zabudowanych w strefie komunikacji kanalizacja podejścia w podbudowach posadzek i ścianach, pomiar ilości zużycia wody przez wodomierze
