1 ZŁĄCZA ŚRUBOWE ZŁĄCZA DO PRZEWODÓW UZIEMIAJĄCYCH TE ZŁĄCZA BEZPIECZNIKOWE ZŁĄCZA WYSOKOPRĄDOWE ZŁĄCZA SPRĘŻYNOWE ZŁĄCZA DO PRZEWODÓW UZIEMIAJĄCYCH HTE PRODUCT MANAGER Tomasz Mejer ASTAT LOGISTYKA sp. z o.o. ul. Dąbrowskiego Poznań tel fax info@astat.pl

2 ZŁĄCZA ŚRUBOWE SERII CBC Nowa grupa złącz do stosowania w automatyce przemysłowej, przekrój przyłączeniowy od 0,2 do 50 mm 2, wykonane z poliamidu PA6 klasa palności V0 wg UL 94. Mostki do połączeń równoległych typ PTC montowane na wcisk (dwa niezależne tory prądowe). ELEMENTY WSPÓLNE DO WSZYSTKICH TYPÓW ZŁĄCZ Trzymacz końcowy Cena [PLN] / szt. BTO (samozaciskowy) 1,59 BT / 3 (przykręcany) 1,66 Szyna montażowa TS35-2m (pełna) 10,33 TS35 / F6-2m (perforowana) 10,87 Zakres przyłączeniowy (mm 2 ) 0,2 4 0,2 6 0,2 10 1,5 16 1,5 25 2, ,5 95 Typ złącza (szare) CBC.2GR CBC.4GR CBC.6GR CBC.10GR CBC.16GR CBC.35GR CBD.50GR CBD.70GR) Cena [PLN] / szt. 1,38 1,48 2,44 3,56 4,90 10,11 17,25 38,89 Typ złącza (niebieskie) CBC.2(Ex)i CBC.4(Ex)i CBC.6(Ex)i CBC.10(Ex)i CBC.16(Ex)i CBC.35(Ex)i CBD.50(Ex)i CBD.70(Ex)i Cena [PLN] / szt. 1,50 1,59 2,49 3,49 4,90 10,30 15,24 37,12 Płytka końcowa (szara) CBC.2-10/PTGR CBC.16/PTGR CBC.35/PTGR CB50/PTGR CB70/PTGR Cena [PLN] / szt. 1,15 1,36 1,53 1,79 2,97 Mostek (dł 250 mm)- wciskany PTC/2/00 PTC/4/00 PTC/6/00 (31 polowy) PTC/10/00 (25 polowy) PMP/05 (21 polowy) PMP/06 (16 polowy) PMP/07 (14 polowy) PMP/08 (12 polowy) Cena [PLN] / szt. 27,83 31,99 32,64 34,56 12,99 13,89 16,11 15,13 Śruby + tuleje do PMP * CPM/53 CPM/06 CPM/07 CPM/08 Cena [PLN] / szt ,84 1,83 2,32 3,32 Płytka działowa (czerwona) DFU/4/R DFU/4/R DFU/4/R DFU/4/R DFU/4/R DFU/5/R DFU/5/R DFU/6/R Cena [PLN] / szt. 2,19 2,19 2,19 2,19 2,19 2,50 2,50 2,71 Oznaczniki (str. 9) CNU/8/51 CNU/8/51 CNU/8/51 CNU/8/51 CNU/8/51 CNU/8/51 CNU/8/51 CNU/8/51 * śruby i tuleje sprzedawane w opakowaniach ZŁĄCZA ŚRUBOWE SERII CBD Podstawowa grupa złącz do stosowania w automatyce przemysłowej, przekrój przyłączeniowy od 0,5 do 95 mm 2, wykonane z poliamidu PA6 klasa palności V0 wg UL 94. Mostki do połączeń równoległych typ PMP montowane są za pomocą śrub i tulei CPM. Zakres przyłączeniowy (mm 2 ) 0,2 4 0,2 6 0,2 10 1,5 16 1,5 25 2, ,5 95 Typ złącza (beżowe) CBD.2** CBD.4** CBD.6 CBD.10 CBD.16 CBD.35 CBD.50 CBD.70 Cena [PLN] / szt. 1,48 1,69 2,36 2,95 5,04 10,61 13,59 33,75 Typ złącza (niebieskie) CBD.2(Ex)i CBD.4(Ex)i CBD.6(Ex)i CBD.10(Ex)i CBD.16(Ex)i CBD.35(Ex)i CBD.50(Ex)i CBD.70(Ex)i Cena [PLN] /szt. 2,11 2,38 3,19 4,04 6,10 11,89 15,24 37,12 Płytka końcowa (beżowe) CB2/PT CB4/6/PT CB10/PT CB16/PT CB35/PT CB50/PT CB70/PT Cena [PLN] / szt. 0,83 1,28 1,16 1,28 1,35 1,46 2,43 Mostek (dł 250 mm) - do montażu wymagane śruby i tuleje PMP/01 (45 polowy) PMP/42 (38 polowy) PMP/13 (31 polowy) PMP/04 (25 polowy) PMP/05 (21 polowy) PMP/06 (16 polowy) PMP/07 (14 polowy) PMP/08 (12 polowy) Cena [PLN] / szt. 7,77 8,28 10,03 12,16 12,99 13,89 16,11 15,13 Śruby + tuleje do PMP * CPM/21 CPM/12 CPM/83 CPM/03 CPM/44 CPM/06 CPM/07 CPM/08 Cena [PLN] / szt. 1,31 1,39 1,63 1,60 1,79 1,83 2,32 3,32 Płytka działowa (czerwona) DFU/1/R DFU/4/R DFU/4/R DFU/4/R DFU/4/R DFU/5/R DFU/5/R DFU/6/R Cena [PLN] / szt. 1,72 2,19 2,19 2,19 2,19 2,50 2,50 2,71 Oznaczniki (str. 9) CNU/8/51 CNU/8/51 CNU/8/51 CNU/8/51 CNU/8/51 CNU/8/51 CNU/8/51 CNU/8/51 * śruby i tuleje sprzedawane w opakowaniach ** na zamówienie dostępne wersje w kolorze: pomarańczowy, biały, zielony, czerwony, czarny, żółty, szary 2

3 ZŁĄCZA SPRĘŻYNOWE HMM Montaż oznaczników od czoła i boku dla lepszej widoczności Możliwość tworzenia połączeń równoległych za pomocą mostków wciskanych 2 tory Łatwe i szybkie wprowadzenie śrubokręta w celu zwolnienia sprężyny Odpowiedni kształt zapewnia cyrkulację powietrza co umożliwia lepsze rozproszenie termiczne Wewnętrzna ścianka zapobiega zbyt mocnemu ściśnięciu sprężyny podczas montażu Izolowane i profilowane wejście przewodu po obu stronach Połączenie sprężynowe eliminuje potrzeb ę kontroli podłączonego przewodu (sprawdzania i dokręcania złącz w przypadku wibracji lub obciążenia termicznego) Szybkie wpinanie na szynę DIN Korpus z poliamidu PA6 - IP20 Wersje 2-, 3- i 4-przewodowe Zakres przyłączeniowy (mm 2 ) 0,2 1,5 0,2 4 0,2 4 0,2 4 0,2 6 0,2 6 0,2 6 0,2 10 1,5 16 1,5 25 Typ złącza (szare) HMM.1GR HMM.2GR HMM.2/1+2/GR HMM.2/2+2/GR HMM.4GR HMM.4/1+2/GR HMM.4/2+2/GR HMM.6GR HMM.10GR HMM.16GR Cena [PLN] / szt. 1,56 1,38 2,27 2,73 1,79 3,77 5,0 2,54 3,44 5,72 Typ złącza (niebieskie) HMM.1(Ex)i HMM.2(Ex)i HMM.2/1+2(Ex)i HMM.2/2+2(Ex)i HMM.4(Ex)i HMM.4/1+2(Ex)i HMM.4/2+2(Ex)i HMM.6(Ex)i HMM.10(Ex)i HMM.16(Ex)i Cena [PLN] / szt. 1,98 1,64 3,02 3,13 1,90 3,82 5,07 3,16 3,88 5,84 Płytka końcowa HMT.1/PTGR HMT.2/PTGR HMT.2/1+2/TGR HMT.2/2+2/PTG HMT.4/PTGR HMT.4/1+2/PTG HMT.4/2+2/PTG HMT.6/PTGR HMT.10/PTGR HMT.16/PTGR Cena [PLN] / szt. 0,85 0,77 0,94 1,25 1,01 1,12 1,38 1,07 1,18 1,30 Mostek (dł 250 mm) - wciskany PTC/1/00 PTC/8/00 (30 polowy) PTC/11/00 (25 polowy) PTC/16/00 (20 polowy) Cena [PLN] / szt. 28,61 27,99 27,99 27,99 31,81 31,81 31,81 34,56 24,41 25,36 Płytka działowa (czerwona) DFH/1/R DFH/1/R DFH/2/R DFH/3/R DFH/1/R DFH/4/R DFH/4/R DFH/1/R DFH/4/R DFH/4/R Cena [PLN] / szt. 1,32 1,32 2,05 2,52 1,32 2,51 2,51 1,32 2,51 2,51 Oznaczniki (str. 9) SHZ/1/ CNU/8/51 CNU/8/51 CNU/8/51 CNU/8/51 CNU/8/51 CNU/8/51 CNU/8/51 CNU/8/51 CNU/8/51 dostępne 3 i 4 przewodowe 3-przewodowa 1wej 2wyj 4-przewodowa 2wej - 2wyj 3-przewodowa 1wej 2wyj 4-przewodowa 2wej - 2wyj Zakres przyłączeniowy (mm 2 ) 0,2 6 0,2 6 0,2 2,5 0,2 1,5 0,2 2,5 0,2 2,5 0,2 4 0,2 4 Typ złącza (szary) HFR.4/M/GR HFR.4/GR HMD.2N/GR HMD.1/GR HLD.2/GR HDE.2GR HMS.2GR HMFA.2GR CPF/5 Cena [PLN] / szt. 11,42 13,07 3,78 3,93 6,86 9,18 7,16 5,83 4,79 Typ złącza (niebieski) - - HMD.2N(Ex)i HMD.1(Ex)i HLD.2(Ex)i Cena [PLN] / szt ,33 4,28 6, Płytka końcowa (beżowe) HFR.4/PTGR HFR.4/PTGR HMD.1/PTGR HMD.1/PT/GR HLD/PTGR HLD/PTGR HMT.2/1+2/TG HMT.2/1+2PTGR - Cena [PLN] / szt. 1,16 1,16 1,22 1,22 1,63 1,63 0,94 0,94 - Mostek (dł 250 mm) - wciskany PTC/1/00 - Cena [PLN] / szt. 31,81 31,81 27,99 28,61 27,99 27,99 27,99 27,99 - Płytka działowa (czerwona) DFH/4/R DFH/4/R DFU/7/R DFU/7/R - - DFH/2/R DFH/2/R - Cena [PLN] / szt. 2,51 2,51 2,72 2, ,05 2,05 - Oznaczniki (str. 9) CNU/8/51 CNU/8/51 CNU/8/51 CNU/8/51 CNU/8/51 CNU/8/51 CNU/8/51 CNU/8/51 CNU/8/51 Ø5 x 20 mm Ø6,3 x 32 mm 2-piętrowe 2-piętrowe 3-piętrowe + PE rozłączna bezpiecz. nożowy lub moduł CPF/5 opcja: sygnalizacja 3

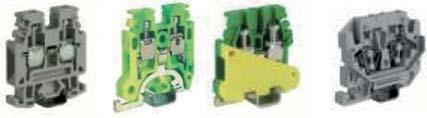

4 ZŁĄCZA DO PRZEWODÓW UZIEMIAJĄCYCH TE (ŚRUBOWE) Pełnią funkcję normalnego zacisku szeregowego oraz wykorzystują szyny montażowe do uziemienia,wykonane z poliamidu PA6 klasa palności V0 wg UL 94, kolor żółto-zielony. 2 wejścia,2 wyjścia Zakres przyłączeniowy (mm 2 ) 0,2 4 0,2 6 0,5 10 0,5 10 0,5 16 0,5 16 0,5 25 0,5 25 2,5 50 1, ,2 4 Typ złącza PE (żółto-zielone) TEO.2 TEO.4 TE.6/O TEC.6/O TE.10/O TEC.10/O TE.16/O TEC.16/O TEC.35/O TE.50/O TEC.70/O CBE.2 Cena [PLN] / szt. 5,31 5,79 7,88 8,28 9,36 9,71 11,71 11,93 18,06 17,72 30,03 11,15 Płytka końcowa TEO.2/PT TEO.4/PT CBR/PT Cena [PLN] / szt. 0,86 0, ,10 Oznaczniki (str. 9) CNU/8/51 CNU/8/51 CNU/8/51 CNU/8/51 CNU/8/51 CNU/8/51 CNU/8/51 CNU/8/51 CNU/8/51 CNU/8/51 CNU/8/51 CNU/8/51 Mostek (dł 250 mm) - wciskany Cena [PLN] / szt do złącz serii CBC do złącz serii CBC do złącz serii CBC 2-torowa (wspólny potencjał) ZŁĄCZA DO PRZEWODÓW UZIEMIAJĄCYCH HTE (SPRĘŻYNOWE) Pełnią funkcję normalnego zacisku szeregowego oraz wykorzystują szyny montażowe do uziemienia, wykonane z poliamidu PA6 klasa palności V0 wg UL 94, kolor żółto-zielony. Wersje 2, 3 i 4 przewodowe Zakres przyłączeniowy (mm 2 ) 0,2 2,5 0,2 4 0,2 4 0,2 4 0,2 6 0,2 6 0,2 6 0,2 10 1,5 16 1,5 25 0,2 2,5 Typ złącza PE (żółto-zielone) HTE.1 HTE.2 HTE.2/1+2 HTE.2/2+2 HTE.4 HTE.4/1+2 HTE.4/2+2 HTE.6 HTE.10 HTE.16 HTTE.2 Cena [PLN] / szt. 5,19 4,78 5,32 6,58 4,92 8,65 9,97 7,91 7,45 12,91 9,18 Płytka końcowa HMT.1/PTGR HMT.2/PTGR HMT.2/1+2/PTG HMT.2/2+2/PTG HMT.4/PTGR HMT.4/1+2/PTG HMT.4/2+2/PTG HMT.6/PTGR HMT.10/PTGR HMT.16/PTG HLD/PTGR Cena [PLN] / szt. 0,85 0,77 0,94 1,25 1,01 1,12 1,38 1,07 1,18 1,30 1,63 Oznaczniki (str. 9) SHZ/1/ CNU/8/51 CNU/8/51 CNU/8/51 CNU/8/51 CNU/8/51 CNU/8/51 CNU/8/51 CNU/8/51 CNU/8/51 CNU/8/51 Mostek (dł 250 mm) - wciskany PTC/1/00 PTC/8/00 PTC/11/00 PTC/16/00 Cena [PLN] / szt. 28,61 27,99 27,99 27,99 31,81 31,81 31,81 34,56 24,41 25,36 27,99 3-przewodowa 1wej 2wyj 4-przewodowa 2wej - 2wyj 3-przewodowa 1wej 2wyj 4-przewodowa 2wej - 2wyj 3 piętrowa PASKI IDENTYFIKACYJNE Paski identyfikacyjne PTC / SP - 10 cm 1,08 [PLN] / szt. montowane na złączce w celu łatwiejszej identyfikacji wciśniętego mostka ZŁĄCZA SZCZELNE IP68 REKLAMA złącza szczelne z wkładkami połączeniowymi szczelne połączenie gniazdo - wtyk szczelne obudowy połączeniowe i prefabrykowane kompaktowe złącza okrągłe i prostokątne 4

5 ZŁĄCZA WYSOKOPRĄDOWE GPM / GPA Przekrój przyłączeniowy od 10 do 300 mm 2, prąd znamionowy do 452 A, zabezpieczenie przed dotknięciem części przewodzącej będącej pod napięciem, wykonane z Poliamidu PA6, klasa palności V0 wg UL9 Zakres przyłączeniowy (mm 2 ) Typ złącza (beżowe) (szare) GPM.95/CC GPM.150/CC GPM.240/CC GPA.70 GPA.70GR GPA.95 GPA.95GR GPA.150 GPA.150GR Cena [PLN] / szt. 89,67 116,03 206,29 32,99 58,15 75,07 99,22 GPA.240 GPA.240GR Wersja przyłącza zacisk śrubowy / zacisk śrubowy zacisk śrubowy / zacisk śrubowy (śruby imbusowe) Typ złącza (beżowe) GPM.95/BC GPM.150/BC GPM.240/BC GPA.70/FIX GPA.95/FIX GPA.150/FIX GPA.240/FIX Cena [PLN] / szt. 79,12 99,35 154,74 36,57 72,23 75,07 92,66 Wersja przyłącza zacisk śrubowy / przyłącze oczkowe FIX - WERSJA PRZYKRĘCANA BEZPOŚREDNIO NA PANEL Typ złącza (beżowe) GPM.95/BB (śruba M8) GPM.150/BB (śruba M10) GPM.240/BB (śruba M12) Cena [PLN] / szt. 46,39 59,03 81,99 Wersja przyłącza przyłącze oczkowe / przyłącze oczkowe Mostek 2-polowy (kompletny) POF/95/2 POF/150/2 POF/240/2 Cena [PLN] / szt. 9,58 11,57 16,24 Uwaga - seria GPA występuje wersja tylko z przyłączami na zacisk śrubowy, nie ma możliwości wykonywania (tworzenia) połączeń równoległych - mostkowania Złącza GPA.70 oraz GPA.95 występują również w kolorze niebieskim RAL5015 Mostek 3-polowy (kompletny) POF/95/3 POF/150/3 POF/240/3 Cena [PLN] / szt. 12,83 16,62 30,43 ZŁĄCZA PIĘTROWE I WIELOTOROWE Pozwalają na podłączenie dużej ilości obwodów w przypadku kiedy musimy maksymalnie wykorzystać powierzchnię montażową, wykonane z poliamidu PA6, klasa palności V0 Zakres przyłączeniowy (mm 2 ) 0,2 4 0,2 4 0,2 4 0,2 4 0,2 4 0,2 4 0,2 4 0,2 6 0,2 6 Typ złącza (beżowe) CBR.2 TLS.2 TLE.2 TLD.2 TDE.2 DBC.2 DBC.2/CI DAS.4 DAS.4/CI Typ złącza (szare) CBR.2GR TLS.2GR TLE.2GR TLD.2GR TDE.2GR DBC.2GR DBC.2/CIGR DAS.4GR DAS.4/CIGR Cena [PLN] / szt. 6,03 8,41 14,24 9,62 12,06 4,18 14,85 3,87 16,30 Typ złącza (niebieskie) CBR.2(Ex)i - - TLD.2(Ex)i - DBC.2(Ex)i - DAS.4(Ex)i DAS.4/CI(Ex)i Cena [PLN] / szt. 8, ,30-4,29-4,23 21,41 Płytka końcowa (beżowa) (szara) CBR/PT CBR/PTGR TLS/PT TLS/PTGR TLS/PT TLS/PTGR TLD/PT TLD/PTGR TLD/PT TLD/PTGR DBC/PT DBC/PTGR DBC/PT DBC/PTGR DAS/PT DAS/PTGR DAS/PT DAS/PTGR Cena [PLN] / szt. 1,19 1,76 1,76 1,42 1,42 1,26 1,26 1,26 1,26 Mostek (dł 250 mm) - do montażu wymaganet śruby i tuleje PMP/25 PTC/2/00 PTC/2/00 PMP/58 PMP/58 Cena [PLN] / szt. 8,44 9,03 9,03 9,03 9,03 27,83 27,83 7,25 7,25 Śruby + tuleje do PMP* CPM/25 CPM/21 CPM/21 CPM/21 CPM/ CPM/01 CPM/01 Cena [PLN] / szt. 1,55 1,31 1,31 1,31 1, ,32 1,32 Płytka działowa (czerwona) DFU/4/R DFU/3/R DFU/3/R DFU/3/R DFU/3/R DFU/7/R DFU/7/R DFU/7/R DFU/7/R Cena [PLN] / szt. 2,19 2,50 2,50 2,50 2,50 2,72 2,72 2,72 2,72 Oznaczniki (str. 9) CNU/8/51 CNU/8/51 CNU/8/51 CNU/8/51 CNU/8/51 CNU/8/51 CNU/8/51 CNU/8/51 CNU/8/51 2-torowa (wspólny potencjał) *śruby i tuleje sprzedawane w opakowaniach 3-piętrowa do czujników + PE 3-piętrowa + PE połączone wewnętrznie połączone wewnętrznie 5

6 ZŁĄCZA FUNKCYJNE Zakres przyłączeniowy (mm 2 ) 0,2 6 0,2 10 0,2 6 0,2 6 0,2 6 0,2 6 0,5 10 0,5 1,5 0,2 6 Typ złącza (beżowe) (szare) SFR.4 SFR.4GR SFR.6/M SFR.6/MGR SFR.4/C24-48 SFR.4/C230 MPFA.4 MPFA.4GR MPS.4 MPS.4GR SCB.4 SCB.4GR SCB.6 SCB.6GR NCS DSF.4 DSF.4GR CPF/5 Cena [PLN] / szt. 9,50 13,96 28,12 6,21 7,61 11,08 11,08 5,03 16,09 4,79 Typ złącza (niebieskie) SFR.4(Ex)i Cena [PLN] / szt. 10, Płytka końcowa SFR.4/PT SFR.6/PT SFR.4/PT MPS.4/PT MPS.4/PT SCB/4/PT SCB/6/PT NCS/PT DSF.4/PT - Cena [PLN] / szt. 1,52 1,85 1,52 1,46 1,46 1,86 2,29 1,42 1,84 - Mostek (dł. 250 mm) - PTC/20/00 (25 polowy) - PTC/4/00 PTC/4/00 SCB/4/PO/2 SCB/6/PO/2 - - Cena [PLN] / szt. - 36,90-31,99 31,99 3,75 3,39 9, Śruby + tuleje SCB/4/CPM SCB/6/CPM CPM/ Cena [PLN] / szt ,08 5,70 1, Płytka działowa (czerwona) DFU/3/R DFU/7/R DFU/3/R DFU/3/R DFU/3/R DFU/3/R DFU/6/R DFU/2/R DFU/7/R - Cena [PLN] / szt. 2,50 2,72 2,50 2,50 2,50 2,50 2,71 2,24 2,72 - Oznaczniki (str. 9) CNU/8/51 CNU/8/51 CNU/8/51 CNU/8/51 CNU/8/51 CNU/8/51 CNU/8/51 CNU/8/51 CNU/8/51 CNU/8/51 Ø5 x 20 mm Ø63 x 32 mm lub Ø5 x 20 mm sygnalizacja przepalenia a nożowy lub moduł CPF/5 rozłączna pomiarowo rozłączna pomiarowotestowa nożowa Ø5 x 20 mm moduł owy więcej na: ZŁĄCZA MINIATUROWE Małe rozmiary, montowane na szynę TS15, wykonane z poliamidu PA6, klasa palności V0 wg UL 94 Zakres przyłączeniowy (mm 2 ) 0,2 1,5 0,2 4 0,2 6 0,2 4 0,2 6 0,2 4 0,2 4 Typ złącza (szare) RN.1GR RN.2/4/GR RP.4GR TR.2 TR.4 HPP.2GR HPC.2GR Cena [PLN] / szt. 2,70 2,70 3,49 8,62 9,29 1,68 2,02 Typ złącza (niebieskie) RN.1(Ex)i RN.2(Ex)i RP.4(Ex)i - - HPP.2(Ex)i HPC.2(Ex)i Cena [PLN] / szt. 3,17 2,94 3, ,22 1,60 Płytka końcowa (szara) RFN/PTGR RFN/PTGR RP4/PTGR TR.2/PT - HP/PTGR HPV/PTGR Cena [PLN] / szt. 0,77 0,77 0,77 1,04-0,88 0,75 Mostek (dł. 250 mm) do montażu potrzebne śruby i tuleje PMP/16 (59 polowy) PMP/25 PMP/ Cena [PLN] / szt. 9,54 8,44 7, ,99 27,99 Śruby i tuleje do PMP* CPM/16 CPM/16 CPM/ Cena [PLN] /szt. 1,74 1,74 1, Płytka działowa (czerwona) DFP/2/R DFP/2/R DFP/2/R DFP/2/R DFP/2/R DFP/2/R DFP/2/R Cena [PLN] / szt. 1,84 1,84 1,84 1,84 1,84 1,84 1,84 Oznaczniki (str.9) SNZ/4 CNU/8/51 CNU/8/51 CNU/8/51 CNU/8/51 SHZ/2 SHZ/2 PE żółto-zielone PE żółto-zielone sprężynowe * śruby i tuleje sprzedawane w opakowaniach sprężynowe wciskane na panel 6

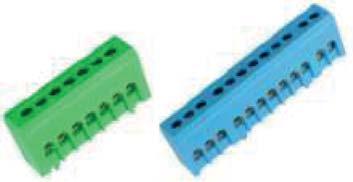

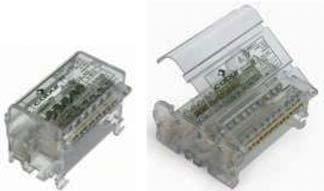

7 BLOKI POŁĄCZENIOWE - DYSTRYBUCYJNE Standartowo przystosowane do montażu na szynie TS35 lub przykręcenia do płyty montażowej. Napięcie izolacji 500 V zgodne z PN-EN , szyny prądowe wykonane z mosiądzu CW614N. Prąd znamionowy (A) Typ bloku QBLOK2P100A7 QBLOK2P125A11 QBLOK2P125A15 QBLOK4P100A7 QBLOK4P125A11 QBLOK4P125A15 QBLOK4P160A9 QBLOK4P160A14 Cena [PLN] / szt. 37,71 48,22 57,27 56,79 75,00 92,36 130,19 180,66 Ilość szyn prądowych Ilość zacisków na szynie prądowej Przekrój przyłączeniowy przewodów (mm 2 ) 7 x 6 5 x 6 mm 2 mm2 2 x 25 mm 2 2 x 35 mm 2 11 x 6 mm 2 7 x 6 5 x 6 mm2 mm2 2 x 25 mm 2 x 35 mm x 35 mm 2 11 x 6 mm 2 2 x 35 mm 2 6 x 16 mm 2 2 x 35 mm 2 1 x 50 mm 2 9 x 16 mm 2 4 x 35 mm 2 1 x 50 mm 2 Wymiary bloków (mm) 52 x 49 x x 49 x x 97 x x 97 x x 97 x x 97 x x 99 x x 99 x 181 BLOKI POŁĄCZENIOWE NEUTRALNE I UZIEMIAJĄCE montowane na szynie TS35 BLOKI ROZDZIELCZE montowane na szynie TS35 lub przykręcane na panel Prąd znamionowy (A) Typ bloku QBLOK.7/BLU QBLOK.7/TE QBLOK.12/BLU QBLOK.12/TE Cena [PLN] / szt. 9,42 9,36 13,50 13,11 Ilość zacisków Przekrój przyłączeniowy przewodów (mm 2 ) 16 mm 2 16 mm 2 16 mm 2 16 mm 2 Kolor niebieski zielony niebieski zielony Prąd znamionowy (A) Typ Bloku QBLOK1P160A6 QBLOK1P250A10 QBLOK1P400A10 Cena [PLN] / szt. 116,06 184,66 204,35 Zacisk wejściowy 70 mm mm mm 2 Zaciski wyjściowe 2 x 35 mm2 3 x 25 mm 3 x 16 mm x 16 mm 2 2 x 35 mm 2 3 x 25 mm 2 4 x 16 mm 2 Kolor niebieski zielony niebieski ZŁĄCZA PRZEMYSŁOWE WIELOPINOWE REKLAMA Złącza przemysłowe wielopinowe firmy MOLEX HDC (Heavy Duty Connectors) przystosowane do aplikacji wymagających stopnia ochrony: IP66, IP68, stosowane w automatyce urządzeń elektrycznych i elektronicznych, robotach, liniach produkcyjnych, panelach sterowniczych, szafach rozdzielczych, używane w trudnych warunkach środowiskowych, m. in. w przemyśle transportowym (wodnym i lądowym), w kolejnictwie, górnictwie, w produkcji maszyn, we wszystkich gałęziach przemysłu, gdzie wymagane są pewne i trwałe połączenia siłowe, kontrolne i sygnałowe, podział złącz ze względu na montaż przewodów: - śrubowe, - sprężynowe, - zaciskowe, - PUSH-IN. 7

8 SZYNY MONTAŻOWE DIN - TS Zgodne z norma EN60715 wykonane z blachy stalowej, pokryte galwanicznie cynkiem oraz pasywowane w celu pełnej ochrony przed korozją, spełniają dyrektywę RoHS. Szyna TS35-1m Nr. kat Cena [PLN] / szt. 5,28 Szyna TS35-2m Nr. kat Cena [PLN] / szt. 10,33 Szyna TS35/F6-1m Nr. kat Cena [PLN] / szt. 5,56 Szyna TS35/F6-2m Nr. kat Cena [PLN] / szt. 10,87 0,35 kg / m 0,30 kg / m 20 sztuk 20 sztuk Szyna TS35/F5-2m Nr. kat Cena [PLN] / szt. 10,87 Szyna TS35/F5A-2m Nr. kat Cena [PLN] / szt. 10,87 0,30 kg / m 0,30 kg / m 20 sztuk 20 sztuk Szyna TS35/C-2m Nr. kat Cena [PLN] / szt. 17,51 0,67 kg / m 10 sztuk Szyna TS35/CF6-2m Nr. kat Cena [PLN] / szt. 18,31 0,61 kg / m 10 sztuk Szyna TS15-2m Nr. kat Cena [PLN] / szt. 7,42 0,26 kg / m 50 sztuk Szyna TS15/F-2m Nr. kat Cena [PLN] / szt. 9,02 0,23 kg / m 50 sztuk WSPORNIKI MONTAŻOWE DO SZYN DIN Wykonane ze stali ocynkowanej, przykręcane bezpośrednio na panel WSPORNIKI KĄTOWE Uchwyt na szynę Typ wspornika ACI ACI ACI ACI ACI ACI ACI ACI Cena zł /szt. 3,50 3,49 6,75 7,21 7,25 7,40 7,70 3,65 Wysokość H= (mm) stopka zatrzaskowa Gwint M5 M6 M6 M6 M6 M6 M6 M4 WSPORNIKI PROSTE Typ wspornika ACI ACI ACI ACI ACI ACI ACI ACI Cena zł /szt. 4,17 4,55 4,90 5,34 5,87 7,65 7,97 3,65 Wysokość H= (mm) stopka zatrzaskowa Gwint M6 M6 M6 M6 M6 M6 M6 M5 8

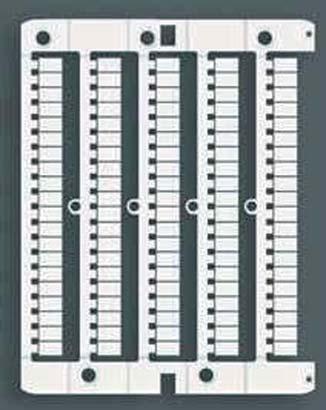

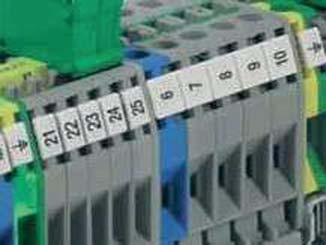

9 CNU/8/51 OZNACZNIKI UNIWERSALNE oznaczniki standardowe, pasują na większość złączy Cabur, na jednej tabliczce znajduje się 100 pojedynczych oznaczeń wykonane z białego poliwęglanu z nadrukiem w kolorze czarnym, montowane pojedynczo na złączce wymiar oznacznika 8 x 5,1 mm Typ Nr. Kat. Opis szt. Cena [PLN] /szt. CNU/8/51 NU0851 Oznacznik "nieopisany" (100x) 1 17,30 CNU/8/51/510 NU Oznacznik "1-10" (10x) 1 17,30 CNU/8/51/520 NU Oznacznik "11-20" (10x) 1 17,30 CNU/8/51/530 NU Oznacznik "21-30" (10x) 1 17,30 CNU/8/51/540 NU Oznacznik "31-40" (10x) 1 17,30 CNU/8/51/550 NU Oznacznik "41-50" (10x) 1 17,30 CNU/8/51/560 NU Oznacznik "51-60" (10x) 1 17,30 CNU/8/51/570 NU Oznacznik "61-70" (10x) 1 17,30 CNU/8/51/580 NU Oznacznik "71-80" (10x) 1 17,30 CNU/8/51/590 NU Oznacznik "81-90" (10x) 1 17,30 CNU/8/51/600 NU Oznacznik "91-100" (10x) 1 17,30 CNU/8/51/001 NU Oznacznik "1-50" (2x) 1 17,30 CNU/8/51/051 NU Oznacznik "51-100" (2x) 1 17,30 CNU/8/51/101 NU Oznacznik " " (2x) 1 17,30 CNU/8/51/151 NU Oznacznik " " (2x) 1 17,30 CNU/8/51/201 NU Oznacznik " " (2x) 1 17,30 CNU/8/51/251 NU Oznacznik " " (2x) 1 17,30 CNU/8/51/301 NU Oznacznik " " (2x) 1 17,30 CNU/8/51/351 NU Oznacznik " " (2x) 1 17,30 CNU/8/51/401 NU Oznacznik " " (2x) 1 17,30 CNU/8/51/451 NU Oznacznik " " (2x) 1 17,30 CNU/8/51/L1 NU08510L1 Oznacznik "L1" (100x) 1 17,30 CNU/8/51/L2 NU08510L2 Oznacznik "L2" (100x) 1 17,30 CNU/8/51/L3 NU08510L3 Oznacznik "L3" (100x) 1 17,30 CNU/8/51/N NU0851N Oznacznik "N" (100x) 1 17,30 CNU/8/51/PE NU08510PE Oznacznik "PE" (100x) 1 17,30 CNU/8/51/R1 NU08510R1 Oznacznik "R1" (100x) 1 17,30 CNU/8/51/S1 NU08510S1 Oznacznik "S1" (100x) 1 17,30 CNU/8/51/11 NU Oznacznik "+" (100x) 1 17,30 CNU/8/51/12 NU Oznacznik "-" (100x) 1 17,30 CNU/8/51/13 NU Oznacznik "~" (100x) 1 17,30 CNU/8/51/14 NU Oznacznik "uziemienie" (100x) 1 17,30 CNU/8/51/15 NU Oznacznik "uziemienie ochronne" (100x) 1 17,30 CNU/8/51/0 NU08510 Oznacznik "0" (100x) 1 17,30 CNU/8/51/1 NU08511 Oznacznik "1" (100x) 1 17,30 CNU/8/51/2 NU08512 Oznacznik "2" (100x) 1 17,30 CNU/8/51/3 NU08513 Oznacznik "3" (100x) 1 17,30 CNU/8/51/4 NU08514 Oznacznik "4" (100x) 1 17,30 CNU/8/51/5 NU08515 Oznacznik "5" (100x) 1 17,30 CNU/8/51/6 NU08516 Oznacznik "6" (100x) 1 17,30 CNU/8/51/7 NU08517 Oznacznik "7" (100x) 1 17,30 CNU/8/51/8 NU08518 Oznacznik "8" (100x) 1 17,30 CNU/8/51/9 NU08519 Oznacznik "9" (100x) 1 17,30 CNU/8/51/010 NU Oznacznik "10" (100x) 1 17,30 CNU/8/51/011 NU Oznacznik "11" (100x) 1 17,30 CNU/8/51/012 NU Oznacznik "12" (100x) 1 17,30 CNU/8/51/013 NU Oznacznik "13" (100x) 1 17,30 CNU/8/51/014 NU Oznacznik "14" (100x) 1 17,30 CNU/8/51/015 NU Oznacznik "15" (100x) 1 17,30 CNU/8/51/016 NU Oznacznik "16" (100x) 1 17,30 CNU/8/51/017 NU Oznacznik "17" (100x) 1 17,30 CNU/8/51/018 NU Oznacznik "18" (100x) 1 17,30 CNU/8/51/019 NU Oznacznik "19" (100x) 1 17,30 CNU/8/51/020 NU Oznacznik "20" (100x) 1 17,30 CNU/8/51/A NU0851A Oznacznik "A" (100x) 1 17,30 CNU/8/51/B NU0851B Oznacznik "B" (100x) 1 17,30 CNU/8/51/C NU0851C Oznacznik "C" (100x) 1 17,30 CNU/8/51/D NU0851D Oznacznik "D" (100x) 1 17,30 CNU/8/51/E NU0851E Oznacznik "E" (100x) 1 17,30 CNU/8/51/F NU0851F Oznacznik "F" (100x) 1 17,30 CNU/8/51/G NU0851G Oznacznik "G" (100x) 1 17,30 Niniejsza oferta, nie jest ofertą handlową w rozumieniu Kodeksu Cywilnego. Nr. kat. Tabliczka CNU/8/51 NU0851 1szt. = 100 pojedynczych oznaczników (1 tabliczka) UWAGA: Oznaczenia standardowo umieszczone są poziomo na pojedynczym oznaczniku (na zamówienie pionowe) UWAGA2: Złączki serii HMM.1GR i RN.1GR wymagają innej wersji oznaczników. Oznacznik zbiorczy 15 x 50 mm TIM02 7,15 [PLN] / szt. montowany na trzymaczu końcowym Możliwość indywidualnego drukowania oznaczników na drukarce CABURJET 9
