1 Komputer produkcyjny F-PRO 2

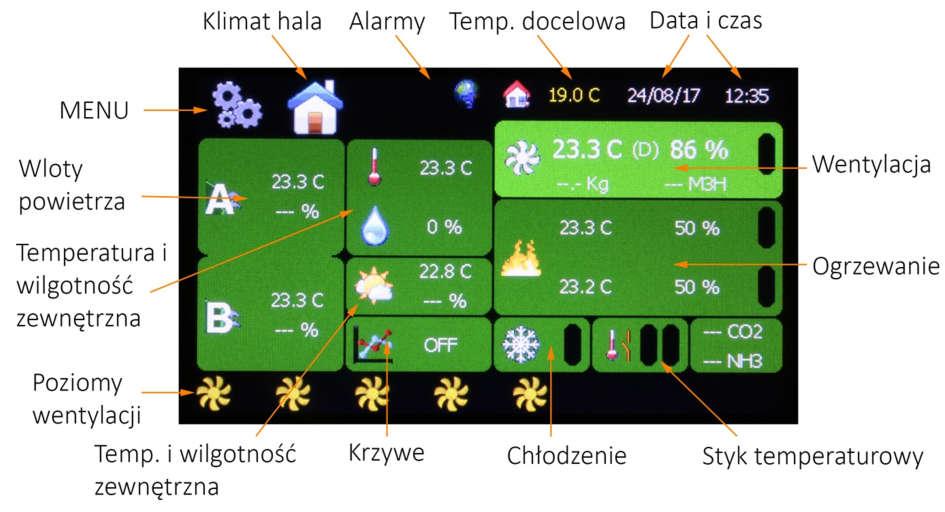

2 1. SPECYFIKACJA EKRAN GŁÓWNY KLIMAT HALA ZARZĄDZANIE MIKROKLIMATEM EKRAN KLIMATU HALI WENTYLACJA WENTYLACJA ZASADA DZIAŁANIA WYJŚCIE CZASOWE WENTYLACJI WPŁYWY NA WENTYLACJĘ EKRAN WENTYLACJI EKRAN WENTYLACJI WIĘCEJ OPCJI EKRAN WYJŚCIA REGULACJI CZASOWEJ (0-10) EKRAN PRZEKAŹNIKA WENTYLACJI EKRAN WARTOŚCI BEZWGLĘDNYCH DLA WENTYLACJI EKRAN ODDZIAŁYWANIA NISKIEJ TEMPERATURY ZEWNĘTRZNEJ EKRAN ODDZIAŁYWANIA WYSOKIEJ TEMPERATURY ZEWNĘTRZNEJ EKRAN WPŁYWU WILGOTNOŚCI NA WENTYLACJĘ EKRAN WPŁYWU CHŁODZENIA NA WENTYLACJĘ EKRAN WPŁYWU CO2 NA WENTYLACJĘ EKRAN WPŁYWU NH3 NA WENTYLACJĘ EKRAN AKTYWNYCH WPŁYWÓW NA WENTYLACJĘ OGRZEWANIE OGRZEWANIE ZASADA DZIAŁANIA OGRZEWANIE WPŁYWY EKRAN OGRZEWANIA EKRAN OGRZEWANIA N EKRAN OGRZEWANIA WIĘCEJ OPCJI EKRAN AKTYWNYCH WPŁYWÓW NA OGRZEWANIE CHŁODZENIE CHŁODZENIE ZASADA DZIAŁANIA CHŁODZENIE REGULACJA CZASOWA CHŁODZENIE WPŁYWY EKRAN CHŁODZENIA EKRAN CHŁODZENIA WIĘCEJ OPCJI

3 CHŁODZENIE PRACA CYKLICZNA EKRAN CHŁODZENIA WPŁYWY EKRAN KURTYN CHŁODZĄCYCH EKRAN AKTYWNYCH WPŁYWÓW NA CHŁODZENIE WLOTY POWIETRZA WLOTY POWIETRZA ZASADA DZIAŁANIA WLOTY POWIETRZA WPŁYWY EKRAN WLOTÓW POWIETRZA EKRAN WLOTÓW POWIETRZA N EKRAN WLOTÓW POWIETRZA WIĘCEJ OPCJI EKRAN WLOTÓW POWIETRZA USTAWIENIA EKRAN WLOTÓW POWIETRZA WPŁYW CHŁODZENIA EKRAN WLOTÓW POWIETRZA WPŁYW PODCIŚNIENIA EKRAN WLOTÓW POWIETRZA WPŁYW TEMPERATURY ZEWNĘTRZNEJ EKRAN WPŁYWU WIATRU NA WLOTY POWIETRZA EKRAN WPŁYWU SILNEGO WIATRU NA WLOTY POWIETRZA EKRAN WLOTÓW POWIETRZA AKTYWNE WPŁYWY EKRAN WPŁYWU WIATRU NA WLOTY POWIETRZA STYK TEMPERATUROWY (AUX) STYK TEMPERATUROWY ZASADA DZIAŁANIA EKRAN KONTAKTU TEMPERATUROWEGO AUX EKRAN KONTAKTU TEMPERATUROWEGO N ZEGARY ZEGARY ZASADA DZIAŁANIA EKRAN ZEGARÓW EKRAN ZEGARÓW N EKRAN PROGRAMOWANIA ZEGARÓW EKRAN PROGRAMOWANIA ZEGARÓW N EKRAN PROGRAMOWANIA ZEGARÓW N EKRAN OŚWIETLENIA N EKRAN PROGRAMOWANIA OŚWIETLENIA EKRAN KRZYWYCH OŚWIETLENIA EKRAN ETAPU OŚWIETLENIA EKRAN ETAPU OŚWIETLENIA LICZNIKI

4 10.1 EKRAN LICZNIKÓW EKRAN OPCJI - OSTATNIE 15 DNI EKRAN DANYCH HODOWLANYCH STATYSTYKI WILGOTNOŚĆ WILGOTNOŚĆ ZASADA DZIAŁANIA EKRAN WILGOTNOŚĆI EKRAN WILGOTNOŚĆI USTAWIENIA CZASU KONFIGURACJA ALARMY ALARMY - ZASADA DZIAŁANIA EKRAN ALARMÓW EKRAN AKTYWACJI ALARMÓW EKRAN WYWOŁANYCH ALARMÓW HISTORIA ALARMÓW EKRAN ALARMÓW TEMPERATURY EKRAN ALARMÓW TEMPERATURY HODOWLA EKRAN HODOWLI EKRAN WZROSTÓW I UPADKÓW W HODOWLI EKRAN WZROSTÓW I UPADKÓW W HODOWLI KRZYWE KRZYWE - ZASADA DZIAŁANIA WSTRZYMANIE PARAMETRÓW PARAMETRY TRYBU OBLICZANIA DO PODAWANIA EKRAN KRZYWYCH EKRAN KONFIGURACJI PUNKTÓW KRZYWYCH EKRAN USTAWIEŃ KRZYWYCH INFORMACJE EKRAN INFORMACJI EKRAN INFORMACJI O PRZEKAŹNIKACH EKRAN INFORMACJI O WYJŚCIACH 0-10V EKRAN INFORMACJI O CZUJNIKACH EKRAN INFORMACJI O CZUJNIKACH PODCIŚNIENIE

5 18.1 WPŁYWY PODCIŚNENIA EKRAN OTOCZENIA EKRAN PODCIŚNIENIA EKRAN PODCIŚNIENIA WIĘCEJ OPCJI EKRAN AKTUALNYCH WPŁYWÓW PODCIŚNIENIA SCHEMAT PODŁĄCZENIA Podłączenie modułu sekcji płynnej

6 1. SPECYFIKACJA GŁÓWNE CECHY: Pozwala zarządzać wentylacją, ogrzewaniem, chłodzeniem, wlotami powietrza, oświetleniem. Steruje klimatem w kurniku na podstawie krzywych temperatury zadanej, poziomu wentylacji, ogrzewania oraz poziomu otwarcia wlotów. Posiada kolorowy, dotykowy wyświetlacz, na którym w łatwy sposób możemy kontrolować i zarządzać wszystkimi funkcjami sterownika. Monitoruje parametry podciśnienia, wilgotności, poziomu CO2 oraz wiatru. Posiada rozbudowany system sterowania wentylacją:- minimalną, kominową, tunelowokominową, tunelową. Możliwość nastawy do 8 poziomów wentylacji. Komputer może być bezpośrednio połączony z dwoma silnikami odpowiadającymi za działanie wlotów/kurtyn powietrza. Posiada 4 wyjścia cyfrowe służące do sterowania obrotami wentylatorów, nagrzewnic i falowników, wlotów. Posiada liczniki do kontroli zużycia wody, paszy, elektryczności. 6

7 Wbudowany system alarmujący o przekroczeniu ustawionej minimalnej/maksymalnej temperatury, wilgotności, CO2 czy amoniaku. Programy czasowe do sterowania oświetleniem, wydawaniem paszy czy wody. System ważenia i monitoringu przyrostów drobiu. Moduł ważenia i kontroli poziomu paszy w silosach z powiadamianiem o braku paszy. 2. EKRAN GŁÓWNY 3. KLIMAT HALA 3.1 ZARZĄDZANIE MIKROKLIMATEM Wszystkie systemy w obiekcie (wentylacja, chłodzenie, ogrzewanie itp.) mogą być zarządzane w takie sposób, jakby były jednym elementem klimatu. W tym celu musimy podłączyć każdy komponent do opcji zarządzania klimatem. Ogrzewanie, chłodzenie, styki pomocnicze i wloty powietrza mają opcję nazywaną "Połączone z klimatem" w menu Konfiguracja. Jeśli opcja ta zostanie aktywowana, element będzie pracował wg. zadanych ustawień klimatu, zamiast ustawień własnych. Uwaga: Wentylacja ma na stałe aktywowaną opcję powiązania z klimatem. Jeśli zmienimy temperaturę docelową w klimacie (na przykład podnosząc ją o 5 stopni), temperatura w każdym elemencie połączonym z klimatem pomieszczenia zmieni wartość (w tym przykładzie wszystkie elementy zwiększą się odpowiednio o 5 stopni). 3.2 EKRAN KLIMATU HALI 7

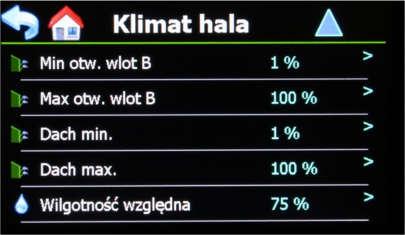

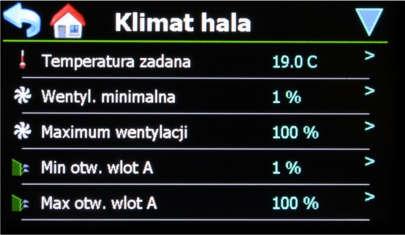

8 Temperatura docelowa : ustaw temperaturę docelową w pomieszczeniu. Minimalna wentylacja : Ustaw docelową wentylację minimalną w pomieszczeniu. Maksymalna wentylacja : Ustaw docelową maksymalną wentylację w pomieszczeniu. Min otw. wlot A: Ustaw minimalne otwarcie wlotów grupy A. Max otw. wlot A: Ustaw maksymalne otwarcie wlotów grupy A. Min otw. wlot B: Ustaw minimalne otwarcie wlotów grupy B. Max otw. wlot B: Ustaw maksymalne otwarcie wlotów grupy B. Dach min: Ustaw minimalne otwarcie dachu. dach max: Ustaw maksymalne otwarcie dachu. Wilgotność względna : Ustaw docelową wilgotność względną w pomieszczeniu. > KRZYWE zasada działania (Te opcje zastępują poprzednie w przypadku pracy z krzywymi hodowlanymi) Próg temperatury: Ustaw korekcję docelowej temperatury do wartości w krzywych. Próg minimalnej wentylacji : Ustaw korekcję docelowej temperatury do wartości w krzywych. Minimalny próg A: Ustaw minimalną korektę A do wartości w krzywych. Minimalny próg B: Ustaw minimalną korektę B do wartości w krzywych. Minimalny próg dachu: Ustaw minimalną korektę dachu w stosunku do wartości w krzywych. Próg wilgotności: Ustawienie korekcji wilgotności względnej do wartości w krzywych. 4. WENTYLACJA Aby utrzymać korzystny mikroklimat w obiekcie, należy nie przekraczać stężenia szkodliwych gazów - konieczne jest usunięcie i zastąpienie ich świeżym powietrzem. 4.1 WENTYLACJA ZASADA DZIAŁANIA Procentowe ustawienie poziomu wentylacji będzie odzwierciedlać jej pracę. Procent pracy wynoszący 0% oznacza, że wentylacja nie działa w ogóle, podczas gdy procent pracy wynosi 100% i wentylacja pracuje na maksymalnym poziomie. Wentylacja maksymalna i minimalna: pokazuje maksymalny i minimalny procent wentylacji. 8

9 Strefa progresywna: Gdy aktualna temperatura jest wyższa od docelowej temperatury, wentylacja stopniowo wzrasta, osiągając maksymalną wartość do poziomu, gdy temperatura wewnątrz obiektu jest wyższa lub równa sumie docelowej temperatury oraz przesunięcia - wentylacji. Bezwzględne maksimum i minimum: nieprzekraczalne wartości wentylacji maksymalnej oraz minimalnej WYJŚCIE CZASOWE WENTYLACJI Do wentylacji możemy przypisać wyjście analogowe 0-10 V. To wyjście analogowe będzie proporcjonalne do aktualnej wartości procentowej wentylacji. Istnieje także możliwość pracy wyjścia analogowego 0-10 V w 2 trybach: tryb Stały lub Progresywny. Tryb stały Gdy temperatura jest wyższa niż temperatura docelowa, wyjście 0-10 V dostosuje się w zależności od aktualnej wartości procentowej wentylacji. W tym trybie stałym czasowym wyjście zostanie określone przez dwie wartości czasowe: Czas pracy, gdy wyjście będzie aktywne i czas zatrzymania, gdy wyjście będzie nieaktywne. Na koniec możemy ustawić procent maksymalny. W przypadku jego osiągnięcia, wyjście 0-10 V przestanie być synchronizowane i zostanie aktywowane na stałe. Tryb progresywny 9

10 W trybie progresywnym czas, w którym wyjście jest aktywne, zależy od procentu wentylacji. Jeśli temperatura jest wyższa niż temperatura docelowa, to w ciągu danego czasu wyjście zwiększy sygnał, określony przez cykl minimalny w danym okresie wartości cyklu. Wraz ze wzrostem procentu wentylacji, długość czasu pracy na wyjściu będzie wzrastać w każdym cyklu, aż osiągnie poziom wentylacji równy procentowi maksymalnemu. Po przekroczeniu tego procentu, wyjście będzie na stałe na wysokim poziomie PRZEKAŹNIK CZASOWY WENTYLACJI Zamiast przypisać wentylację do wyjścia analogowego, możemy ją przypisać do przekaźnika. Podobnie jak w przypadku wyjścia analogowego, możemy aktywować przekaźnik, gdy temperatura jest wyższa niż temperatura docelowa lub możemy regulować go czasowo. Przekaźnik czasowy jest również dostępny w trybie stałym lub progresywnym. Tryb stały Po przekroczeniu temperatury docelowej, rozpocznie się odliczanie czasu zgodnie z ustawieniami Czas pracy i Czas zatrzymania - przekaźnik będzie okresowo aktywowany i dezaktywowany. Czas ten określa Czas Pracy (przekaźnik jest aktywny) i Czas Zatrzymania (przekaźnik jest nieaktywny). Tryb progresywny 10

11 W trybie progresywnym zaczynamy od cyklu minimalnego w okresie (cyklu), gdy bieżąca temperatura jest wyższa niż temperatura docelowa wentylacji. Cykl ten będzie stopniowo wzrastał, aż osiągnięta zostanie temperatura równa lub wyższa niż docelowa temperatura plus przedział wentylacji. Od tego momentu przekaźnik będzie na stałe pracował na wysokim poziomie. Przykład: Bieżąca temperatura = temperatura docelowa wentylacji. W takim przypadku czas, w którym aktywny jest przekaźnik wentylacyjny, jest minimalnym cyklem, podczas gdy pozostały okres czasu przekaźnik będzie nieaktywny. Jeśli temperatura wzrasta, czas, w którym przekaźnik pozostanie aktywny, wzrasta w każdym cyklu WPŁYWY NA WENTYLACJĘ Wpływy są czynnikami zewnętrznymi, które mogą zmienić pracę wentylacji. WPŁYW NISKIEJ TEMPERATURY ZEWNĘTRZNEJ Wpływy są mechanizmem zabezpieczającym w sytuacji, gdy temperatura zewnętrzna jest zbyt niska. Po pierwsze, minimalna wentylacja stosowana w obiekcie maleje (chłodne powietrze dostające się do pomieszczenia zmniejsza się), Po drugie, zwiększa się przedział wentylacji. Aby skorygować wentylację, używamy następujących parametrów: O Temperatura początkowa: w tym miejscu ustawiamy temperaturę, która stopniowo będzie korygowana. O Temperatura końcowa: w tej opcji ustawiamy temperaturę, która będzie odpowiadać korekcji wentylacji do maksymalnego poziomu. O Minimalna wartość procentowa korekty wentylacji: w tym punkcie ustawiamy maksymalną korektę, która będzie stosowana do minimalnej wentylacji w temperaturze końcowej. O Procent przedziału regulacji: w tej opcji ustawiamy maksymalną korekcję, która jest stosowana w przedziale wentylacji w temperaturze końcowej. 11

12 Przykład: Temperatura początkowa: 15 2 C Temperatura końcowa: 5 C Wentylacja minimalna: 20% Minimalna wartość procentowa wentylacji: 10% Przedział: 5 C Wartość przesunięcia przedziału: 5 C Temperatura docelowa: 25 C Jeśli temperatura zewnętrzna przekracza 15 C, żadne przesunięcie nie nastąpi. Minimalna wentylacja wynosi 20%, wzrasta do 100% w temperaturze 30 C. Jeśli temperatura zewnętrzna jest niższa niż 5 C, zostanie zastosowana maksymalna wielkość przesunięcia. Oznacza to, że minimalna wentylacja wynosi 10% i zwiększa do 100% w 35 C. Jeśli temperatura zewnętrzna wynosi 10 C, zastosowane proporcjonalnie przesunięcie. W tym przykładzie minimalna wentylacja wynosi 15%, wzrasta do 100% przy 32,5 C. WPŁYW WYSOKIEJ TEMPERATURY ZEWNĘTRZNEJ Gdy temperatura zewnętrzna jest za wysoka, należy unikać dostania się gorącego powietrza do pomieszczenia, aby zapobiec wzmożonej pracy systemu chłodzenia i zmianom otoczenia. W tym celu wpływ temperatury zewnętrznej dostosowuje obliczoną wentylację, gdy temperatura na zewnątrz osiągnie określoną wartość. Podczas gdy zewnętrzna temperatura wzrasta, obliczona wentylacja jest zmniejszona przez oddziaływanie. Do dostosowania używamy następujących parametrów: O Temperatura początkowa: ustawiamy temperaturę zewnętrzną, od której zaczynamy dostosowywać obliczoną wentylację. O Temperatura końcowa: ustawiamy temperaturę zewnętrzną, przy której zastosowana korekta ma wartość maksymalną. O Obliczone zmniejszenie wentylacji: Ustawiamy maksymalną korektę stosowaną do obliczonej wentylacji. WPŁYW WILGOTNOŚCI Wzrost poziomu wilgotności w budynku zwiększa także procent wentylacji, co rozwiązuje problem z podwyższoną wilgotnością. Po wykonanej operacji następuje przerwa, a następnie ponowne sprawdzenie poziomu wilgotności. Jeżeli wilgotność spadnie, cały proces zostanie wstrzymany. Jeśli wilgotność nie obniży się, wentylacja zostanie zwiększona do momentu, gdy wilgotność spadnie lub zostanie osiągnięty maksymalny poziom wentylacji. Należy ustawić parametr wilgotności początkowej, od której rozpocznie się korekcja wentylacji oraz wilgotność końcową gdzie ustawiamy maksymalne przesunięcia i zmiany. Na koniec możemy ustalić kompensatę zewnętrznej wilgotności, która ustali maksymalną różnicę wilgotności zewnętrznej nad wilgotnością wewnętrzną. W przypadku, gdy zewnętrzna wilgotność jest wyższa niż wilgotność wewnętrzna, nie będzie stosowana żadna operacja, ponieważ doprowadzenie powietrza do obiektu jest zbędne. 12

13 WPŁYW CHŁODZENIA Gdy chłodzenie jest aktywne, a wentylacja pracuje na wysokim poziomie, spadek temperatury w pomieszczeniu jest niższy niż można oczekiwać, a zużycie energii jest wysokie. Aktywując funkcję efektu chłodzenia, możemy poprawić poziom pracy wentylacji w celu szybszego chłodzenia pomieszczenia. Możliwe jest również ustawienie histerezy temperatury, w której wyłączamy chłodzenie, aby optymalnie rozprowadzić temperaturę po obiekcie. WPŁYW CO2 Nagromadzenie dwutlenku węgla (CO2) w powietrzu powoduje zatrucie zwierząt i przedwczesną śmierć. Dlatego też wymagana jest wymiana powietrza w obiekcie. W tym celu określamy docelowy poziom CO2, który jest maksymalną wartością dopuszczalną w pomieszczeniu. Jeśli aktualna zawartość CO2 w powietrzu przekroczy wartość docelową, funkcja zostanie aktywowana. Przy wpływie CO2 używamy następujących parametrów: O Procent korekcji: tutaj ustawiamy maksymalną korektę wentylacji. O Przyrost: Tutaj ustawiamy procent wentylacji, który rośnie w każdym przyroście. O Oczekiwanie: ustawiamy czas oczekiwania pomiędzy kolejnymi przyrostami Zasada działania jest następująca: gdy poziom CO2 w pomieszczeniu przekracza wartość, następuje zwiększenie poziomu wentylacji. Po tym przyroście następuje czas oczekiwania. Jeśli poziom CO2 spadnie w tym czasie, dalsze przyrosty nie nastąpią. Jeśli jednak ten poziom jest taki sam lub wyższy, zastosowany będzie kolejny przyrost, aż osiągnięta zastanie maksymalna wartość procentowa lub spadek poziomu CO2. Kiedy poziom docelowy CO2 zostanie osiągnięty, wpływ wentylacji zostanie zatrzymany. WPŁYW NH3 Podobnie jak CO2, gromadzenie się amoniaku (NH3) w powietrzu powoduje zatrucie u zwierząt i śmierć. Działanie wpływu NH3 jest podobne do wpływu CO2. Ustalamy docelowy poziom NH3 w pomieszczeniu. Jeśli aktualna wartość NH3 przekracza wartość docelową, wpływ zostanie aktywowany. Używamy następujących parametrów: O Procent korekcji: tutaj ustawiamy maksymalną korektę, w którą stosujemy. O Przyrost: Tutaj ustawiamy procent wentylacji, który wzrasta w każdym przyroście. O Oczekiwanie: ustawiamy czas oczekiwania pomiędzy kolejnymi przyrostami. Działanie jest następujące: gdy poziom NH3 w pomieszczeniu przekracza wartość docelową, wentylacja zostaje zwiększona. Po przyroście następuje czas oczekiwania. Jeśli poziom NH3 spadnie w tym czasie, kolejne przyrosty wentylacji nie nastąpią. Jeśli jednak ten poziom jest taki sam lub wyższy, zastosowany będzie kolejny przyrost, aż osiągnięta zastanie maksymalna wartość procentowa lub spadek poziomu NH3. Kiedy poziom docelowy NH3 zostanie osiągnięty, wpływ wentylacji zostanie zatrzymany. Wpływ wiatru 13

14

15 4.2.1 EKRAN WENTYLACJI WIĘCEJ OPCJI Cykle wyjścia 0-10: dostęp do ekranu wyjścia analogowego timingu (patrz ) Przekaźnik wentylacji: dostęp do ekranu przekaźnika wentylacji (patrz ) Wartości bezwzględne: dostęp do ekranu wartości bezwzględnych (patrz ) Wpływ b. niskiej temperatury zewnętrznej: dostęp do ekranu wpływu niskiej temperatury zewnętrznej (patrz ) Wpływ b. wysokiej temperatury zewnętrznej: dostęp do ekranu wpływu wysokiej temperatury zewnętrznej (patrz ) Wpływ wilgotności : dostęp do ekranu wpływu wilgotności (patrz ) Wpływ chłodzenia : dostęp do ekranu wpływu chłodzenia (patrz ) Wpływ CO2 : dostęp do ekranu wpływu poziomu CO2 (patrz ) Wpływ NH3 : dostęp do ekranu wpływu poziomu NH3 (patrz ) Wpływ wiatru : dostęp do ekranu wpływu poziomu CO2 (patrz ) EKRAN WYJŚCIA REGULACJI CZASOWEJ (0-10) Zakładka wentylacji \ Więcej opcji \ Tryb regulacji czasowej 0-10 \ Tryb pomiaru czasu: ustawiamy tryb regulacji czasowej dla wentylacji 15

16 Tryb stały regulacji czasowej Czas pracy: ustawiamy czas, w którym chcemy, aby wyjście 0-10 było aktywne. Czas zatrzymania: ustawiamy czas, w którym chcemy, aby wyjście 0-10 było nieaktywne. Przedział: ustalamy maksymalną wartość procentową wentylacji, do której chcemy, aby wyjście 0-10 mogło przekazywać sygnał. Tryb progresywny regulacji czasowej Minimalny cykl: Ustawiamy minimalny czas, kiedy przekaźnik jest aktywny podczas pracy wentylacji. Cykl: ustawiamy cykl czasowy (lub okres). Przedział: ustalamy maksymalną wartość procentową wentylacji, do której chcemy, aby wyjście 0-10 mogło przekazywać sygnał EKRAN PRZEKAŹNIKA WENTYLACJI MENU /Wentylacja / + / Przekaźnik Wentylacji Tryb czasowy : ustawiamy tryb czasowy dla wentylacji. 16

17

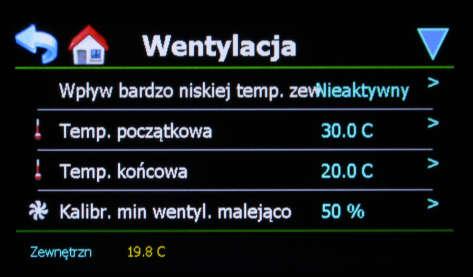

18 EKRAN ODDZIAŁYWANIA NISKIEJ TEMPERATURY ZEWNĘTRZNEJ Przycisk wentylacji \ Więcej opcji \ Oddziaływanie niskiej temperatury zewnętrznej \ Oddziaływanie temperatury zewnętrznej: Możemy aktywować lub dezaktywować wpływ temperatury zewnętrznej. Temperatura początkowa: Wybieramy temperaturę, od której opcja ta rozpocznie pracę. Temperatura końcowa: Wybieramy temperaturę, dla której opcja ta będzie pracować na maksymalnym poziomie. Minimalna korekta procentowa wentylacji: Wybieramy przedział procentowy, dla którego chcemy, aby temperatura zewnętrzna skorygowała wentylację dla temperatury końcowej. Procent korekty przedziału: Ustalamy przedział, w którym korekta będzie miała wpływ na wentylację na poziomie temperatury końcowej EKRAN ODDZIAŁYWANIA WYSOKIEJ TEMPERATURY ZEWNĘTRZNEJ Przycisk wentylacji \ Więcej opcji \ Oddziaływanie wysokiej temperatury zewnętrznej \ Oddziaływanie temperatury zewnętrznej: Możemy aktywować lub dezaktywować wpływ temperatury zewnętrznej. Temperatura początkowa: Wybieramy temperaturę, od której opcja ta rozpocznie pracę. Temperatura końcowa: Wybieramy temperaturę, dla której opcja ta będzie pracować na maksymalnym poziomie. Obliczony procent obniżenia wentylacji: Ustalamy przedział procentowy wpływu na wentylację na poziomie temperatury końcowej. 18

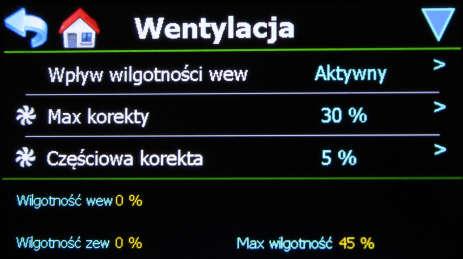

19 EKRAN WPŁYWU WILGOTNOŚCI NA WENTYLACJĘ Przycisk wentylacji \ Więcej opcji \ Wpływ wilgotności \ Wpływ wilgotności wewnętrznej: Możemy aktywować lub dezaktywować wpływ wilgotności wewnętrznej. Dostosuj procent: ustawiamy procent wpływu wilgotności wewnętrznej. Przyrost: ustawiamy przyrost wentylacji spowodowanej przez wpływ wilgotności wewnętrznej. Czas oczekiwania: ustawiamy czas oczekiwania między kolejnymi przyrostami EKRAN WPŁYWU CHŁODZENIA NA WENTYLACJĘ Wpływ chłodzenia: Możemy aktywować lub dezaktywować wpływ chłodzenia. Pozycja: Ustawiamy wartość wentylacji jeżeli chłodzenie jest aktywowane. Histereza: Ustawiamy histerezę dla zatrzymania chłodzenia i zatrzymania wpływu EKRAN WPŁYWU CO2 NA WENTYLACJĘ Przycisk wentylacji \ Więcej opcji \ Wpływ CO2 \ 19

20

21

22 Regulacja wpływu temperatury zewnętrznej: Pokazuje ustawienie stosowane przy wpływie temperatury zewnętrznej. Procent wentylacji końcowej: Pokazuje bieżący procent wentylacji po zmodyfikowaniu przez wpływy. 5. OGRZEWANIE Dzięki temu modułowi możemy ogrzewać pomieszczenie, gdy bieżąca temperatura jest poniżej temperatury docelowej. 5.1 OGRZEWANIE ZASADA DZIAŁANIA Ten komponent może aktywować przekaźnik, gdy temperatura jest poniżej temperatury docelowej i może pracować ze wzrostem poziomu ogrzewania przy użyciu wyjścia analogowego (0-10V). Przekaźnik Przekaźnik związany z ogrzewaniem będzie aktywowany, gdy temperatura będzie niższa od temperatury docelowej minus histereza. Przekaźnik będzie dezaktywowany, gdy temperatura będzie wyższa od temperatury docelowej. Wyjście

23 Wyjście 0-10V będzie miało określoną wartość w 3 strefach. Jeśli temperatura przekracza temperaturę docelową, wyjście 0-10V będzie miało wartość minimalnego procentu ogrzewania. Gdy temperatura jest niższa od temperatury docelowej, moc wyjściowa wzrasta stopniowo, aż osiągnie wartość maksymalnego poziomu ogrzewania, określoną przez temperaturę docelową minus przedział, w którym ogrzewanie będzie stałe w wartości maksymalnej OGRZEWANIE WPŁYWY Możemy zmniejszyć gromadzenie się wilgotności przez zwiększenie ogrzewania w pomieszczeniu. W tym celu musimy tymczasowo zmodyfikować docelową temperaturę, gdy osiągnięta zostanie dana wartość wilgotności wewnątrz pomieszczenia. Używamy następujących zmiennych: Wilgotność początkowa: ustawiamy wilgotność, od której rozpocznie się korekta temperatury docelowej (ogrzewania). Wilgotność końcowa: ustawiamy wilgotność, od której rozpocznie się maksymalna korekta temperatury (ogrzewania). Zwiększona temperatura docelowa: ustawiamy maksymalną korektę dodaną do temperatury docelowej (ogrzewania). Przykład: Wilgotność początkowa: 50% Wilgotność końcowa: 70% Podwyższenie temperatury docelowej: 10,0 C Temperatura docelowa ogrzewania: 25,0 C Jeśli wilgotność jest niższa niż 50%, to nie będzie to miało żadnego wpływu, a temperatura docelowa ogrzewania wyniesie 25 C. Przy wilgotności 70% lub wyższej, temperatura docelowa ogrzewania będzie wynosić 35 C. Przy wilgotności 60%, temperatura docelowa ogrzewania będzie wynosić 30 C 5.2 EKRAN OGRZEWANIA MENU \ Ogrzewania 23

24

25 Przycisk ogrzewania \ (ogrzewanie 1 lub ogrzewanie 2) Całkowite minimum: Ustawienie nieprzekraczalnego minimalnego procentu ogrzewania. Całkowite maksimum: ustawienie nieprzekraczalnego maksymalnego procentu ogrzewania. Próg włącz.: ustawiamy różnicę temperatur w stosunku do temperatury docelowej ogrzewania, która aktywuje przekaźnik. Wpływ wilgotności : Przejście do wpływu wilgotności na ogrzewanie (patrz ) EKRAN WPŁYWU WILGOTNOŚCI NA OGRZEWANIE Przycisk ogrzewania \ (Ogrzewanie 1 lub Ogrzewanie 2) \ Więcej opcji \ Wpływ wilgotności Wpływ wilgotności: Możemy aktywować lub dezaktywować wpływ wilgotności. Wilgotność początkowa: ustawiamy wpływ wilgotności początkowej. Końcowa wilgotność: ustawiamy końcowy wpływ wilgotności. Korekta wzrostu temperatury: ustawiamy docelowy wzrost temperatury zależnie od wpływu EKRAN AKTYWNYCH WPŁYWÓW NA OGRZEWANIE Przycisk ogrzewania \ (Ogrzewanie 1 lub Ogrzewanie 2) 25

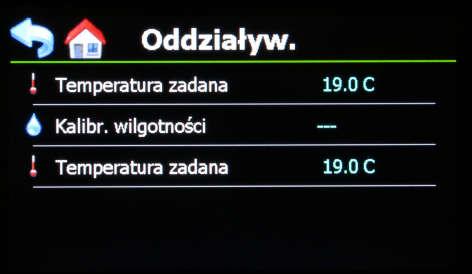

26 INFORMACJA Temperatura zadana: pokazuje temperaturę docelową ogrzewania bez modyfikacji przez wpływy. Kalibracja wilgotności: Pokazuje korektę zastosowaną przez wpływ wilgotności. Końcowa temperatura docelowa: pokazuje temperaturę docelową ogrzewania po zmodyfikowaniu jej przez wpływy. 6. CHŁODZENIE Dzięki temu modułowi możliwe jest chłodzenie pomieszczenia po osiągnięciu pewnej temperatury. 6.1 CHŁODZENIE ZASADA DZIAŁANIA Przekaźnik przypisany do chłodzenia zostanie aktywowany, gdy temperatura przekroczy temperaturę docelową chłodzenia i zostanie dezaktywowany, gdy temperatura jest niższa od temperatury docelowej chłodzenia minus zaprogramowana histereza CHŁODZENIE REGULACJA CZASOWA Gdy chłodzenie jest aktywne, możemy pozostawić przekaźnik stale aktywny lub regulować czas jego aktywacji. Mamy do wyboru dwa różne tryby: tryb ciągły i tryb progresywny. Tryb stały 26

27 Gdy temperatura w pomieszczeniu przekracza temperaturę docelową, chłodzenie jest aktywowane. W tym okresie przekaźnik będzie aktywny przez określony czas i sukcesywnie zakończy pracę. Tryb progresywny Gdy temperatura w pomieszczeniu przekracza temperaturę docelową chłodzenia, uruchomi się chłodzenie. W tym okresie przekaźnik będzie aktywny w cyklu określonym przez temperaturę gospodarstwa. Gdy temperatura w pomieszczeniu jest taka sama jak temperatura docelowa, przekaźnik będzie aktywny w cyklu minimalnym przez określony czas. Wraz ze wzrostem temperatury, procent czasu kiedy przekaźnik jest aktywny również wzrośnie, aż osiągnie temperaturę równą lub wyższą niż temperatura docelowa chłodzenia plus przedział. Następnie przekaźnik będzie stale aktywny. Przykład: Temperatura w pomieszczeniu = Temperatura docelowa chłodzenia. W takim przypadku czas, w którym aktywny jest przekaźnik chłodzenia, jest minimalnym cyklem, a czas nieaktywności przekaźnika to cykl minus minimalny cykl. 27

28 Gdy temperatura wzrasta, czas, w którym aktywny jest przekaźnik, wzrośnie, a czas, w którym przekaźnik nie jest aktywny, zmniejszy się CHŁODZENIE WPŁYWY Korzystanie z chłodzenia w pomieszczeniu może spowodować zwiększenie poziomu wilgotności, która będzie miała negatywny wpływ na zwierzęta. Wpływ wilgotności tworzy swoistą blokadę aktywowaną podczas chłodzenia, gdy osiągnięta zostanie pewna wartość w klimacie pomieszczenia. Aby ustawić kontrolę chłodzenia, ustalamy maksymalną wilgotność w pomieszczeniu. Po jej przekroczeniu chłodzenie zostanie zatrzymane przez blokadę zabezpieczającą. Możemy również ustalić histerezę. Ta histereza jest zależna od maksymalnej wilgotności, co umożliwi odblokowanie chłodzenia, jeśli wilgotność znów spadnie do określonej wartości. 6.2 EKRAN CHŁODZENIA Wartość odniesienia (tekst nagłówka, w przypadku podłączonego chłodzenia) : pokazuje docelową temperaturę chłodzenia w przypadku podłączenia do pomieszczenia. 28

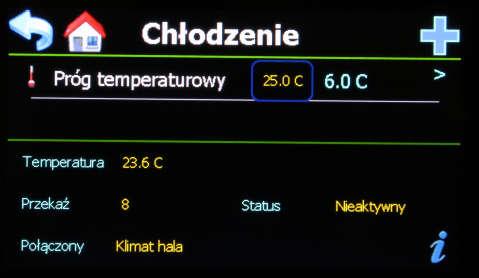

29 Temperatura docelowa (w przypadku niezależnego chłodzenia) : Ustaw temperaturę, od której chłodzenie ma być aktywowane. Próg temperaturowy (w przypadku podłączonego chłodzenia) : pokazuje różnicę temperatur w zależności od klimatu pomieszczenia, od której chłodzenie ma być aktywowane. Więcej opcji : Przejdź do opcji zaawansowanych (zobacz ). Wpływy : Przejdź do obecnych wpływów (zobacz ). Informacje : Przejdź do bieżącego stanu chłodzenia. INFORMACJA Temperatura: Pokazuje aktualną temperaturę chłodzenia. Przekaźnik: Pokazuje aktualny stan przekaźnika chłodzenia EKRAN CHŁODZENIA WIĘCEJ OPCJI Tempo: Dostęp do czasu chłodzenia (zobacz ). Oddziaływ.: Dostęp do wpływów chłodzenia (zobacz ). Chłodz. kurtyny: dostęp do kurtyn(zobacz ) CHŁODZENIE PRACA CYKLICZNA Tryb pracy cyklicznej: wybieramy tryb działania systemu chłodzenia 29

30

31 EKRAN KURTYN CHŁODZĄCYCH Chłodzenie kurtyny : Możemy aktywować lub dezaktywować kurtyny EKRAN AKTYWNYCH WPŁYWÓW NA CHŁODZENIE Przycisk chłodzenia \ wpływy Wilgotność: pokazuje, czy wpływ wilgotności jest aktywny czy nie. 7. WLOTY POWIETRZA 7.1 WLOTY POWIETRZA ZASADA DZIAŁANIA W tym module zawsze jest obliczony procent otwarcia, czyli stopień uchylenia klapy wlotu powietrza. Wartość 100% oznacza, że wlot jest całkowicie otwarty, podczas gdy wartość 0% oznacza, że wlot jest całkowicie zamknięty. 31

32 Maksymalne i minimalne otwarcie wlotu : pokazuje maksymalne i minimalne otwarcie procentowe otwarcie wlotu powietrza. Gdy temperatura jest niższa od temperatury docelowej, wlot powietrza będzie miał minimalne otwarcie. Gdy temperatura przekracza temperaturę docelową i temperaturę plus przedział otwarcia, wlot powietrza będzie miał maksymalne otwarcie Strefa progresywna: gdy aktualna temperatura znajduje się w tej strefie, procent otwarcia jest zależny od niej. Jeśli aktualna temperatura wzrośnie, procent otwarcia wzrośnie proporcjonalnie w ustalonym przedziale temperatury. Przy wartości równej temperaturze docelowej, otwarcie wlotu będzie miało minimalny procent. Przy wartości równej docelowej temperaturze plus przedział, otwarcie wlotu będzie miało procent maksymalny. Nieprzekraczalne maksimum i minimum: nieprzekraczalne wartości otwarcia WLOTY POWIETRZA WPŁYWY Wpływy są czynnikami zewnętrznymi, które mogą zmienić pracę wentylacji. Wpływ chłodzenia Gdy chłodzenie jest aktywne, a wloty powietrza są otwarte, może spowodować, że obniżenie temperatury będzie trwało dłużej, zużycie energii będzie większe. Dzięki wpływowi chłodzenia możemy kontrolować otwarcie wlotów powietrza. W tym celu mamy dwie zmienne: O Pozycja chłodzenia: tutaj ustawiamy stopień otwarcia wlotu, gdy chłodzenie jest aktywne. O Histereza: gdy chłodzenie jest nieaktywne, możemy ustawić histerezę w odniesieniu do temperatury aktywacji chłodzenia, aby wyłączyć wpływ i pozwolić, aby wloty powietrza powróciły do poprzedniego położenia. Pozwala to ustabilizować temperaturę w pomieszczeniu przed ponownym otwarciem wlotów powietrza. Wpływ podciśnienia Wpływ ten pozwala nam kontrolować dystrybucję termiczną w pomieszczeniu. Powoduje zmianę stopnia otwarcia wlotów powietrza w celu utworzenia odpowiedniego podciśnienia i tym samym wymieszania powierza i temperatury pomiędzy posadzką a podbitką lub dachem. 32

33 Wpływ temperatury zewnętrznej Wpływ temperatury zewnętrznej powoduje stopniowe zamykanie wlotów powietrza, gdy temperatura zewnętrzna jest zbyt niska (na przykład zimą ).W tym celu używamy trzech zmiennych: O Temperatura początkowa: ustawiamy temperaturę, przy której wpływ rozpocznie oddziaływać na wloty powietrza. Gdy temperatura zewnętrzna jest niższa od temperatury docelowej, wloty powietrza zaczną się zamykać. O Temperatura końcowa: ustawiamy temperaturę docelową, przy której wpływ będzie oddziaływał na wloty powietrza w maksymalnym stopniu. O Korekta procentowa: w zależności od temperatury zewnętrznej ustawiamy maksymalną korektę dla wlotów powietrza. Korekta wpływu temperatury zewnętrznej działa w 3 strefach. Pierwsza strefa, gdy temperatura zewnętrzna jest wyższa od temperatury docelowej, żadna korekta nie zachodzi. Druga strefa, gdy temperatura zewnętrzna jest niższa od temperatury docelowej, wpływ rozpocznie stosować korekcję procentową. Procent ten będzie proporcjonalny do temperatury zewnętrznej, stopniowo wzrastając od ustawionej temperatury początkowej do końcowej. Trzecia strefa, gdy temperatura zewnętrzna jest niższa od ustawionej temperatury końcowej, zastosowana będzie maksymalna korekcja. Przykład: Temperatura początkowa: 15 C Temperatura końcowa: 5 C Współczynnik korekcji: -20% Aktualna pozycja wlotów powietrza: 40% Jeśli temperatura zewnętrzna przekracza 15 C żadna korekta nie nastąpi. Jeśli temperatura zewnętrzna jest niższa niż 5 C, stosuje się -20% korekcji, a otwarcie wlotów będzie wynosiło 20%. Jeśli temperatura zewnętrzna wynosi 10 C, stosuje się -10% korekcji, a otwarcie wlotów będzie wynosiło 30%. Wpływ wiatru Gdy prędkość wiatru jest wysoka, może negatywnie wpływać na zwierzęta. W zależności od kierunku i prędkości wiatru możemy zastosować różne korekty do wlotów powietrza w celu zmniejszenia tych efektów. - Korekta początkowa: tutaj ustawiamy prędkość wiatru, od której zaczniemy stosować wpływ. Korekta wzrośnie proporcjonalnie do prędkości wiatru. - Korekta końcowa: tutaj ustawiamy prędkość wiatru, przy której zastosowana korekta jest na maksymalnym poziomie. - Korekta procentowa od strony A: Tutaj ustalamy maksymalną korektę wlotów powietrza, jeśli wiatr wieje z boku A obiektu. - Korekta procentowa od strony B: Tutaj ustalamy maksymalną korektę wlotów powietrza, jeśli wiatr wieje z boku B obiektu. Wpływ silnego wiatru 33

34

35 Przedział: wskazujemy liczbę stopni, w których otwarcie stopniowo wzrasta. Informacje: Przejdź do opcji zaawansowanych (zobacz ) Oddziaływania: Przejdź do aktualnych wpływów (zobacz ). INFORMACJA Tryb: pokazuje, czy wlot powietrza jest sterowany ręcznie lub automatycznie. Temperatura: aktualna temperatura dla wlotów powietrza. Otwarcie: pokazuje aktualny procent otwarcia klap wlotów powietrza. Obliczony: pokazuje docelowe otwarcie we wlotach powietrza EKRAN WLOTÓW POWIETRZA WIĘCEJ OPCJI Przycisk wlotu powietrza \ Wlot A \ Ustawienia: przejdź do ustawień (zobacz ). Wpływ chłodzenia : przejdź do opcji wpływu chłodzenia (zobacz ). Wpływ podciśnienia: Przejdź do opcji wpływu podciśnienia (zobacz ). Wpływ temperatury zewnętrznej : Przejdź do opcji Wpływu temperatury zewnętrznej (patrz ). Wpływ wiatru : Przejdź do opcji Wpływu wiatru (zobacz ). Wpływ silnego wiatru : przejdź do opcji wpływu silnego wiatru (zobacz ) EKRAN WLOTÓW POWIETRZA USTAWIENIA Menu \ Wloty powietrza \ Wloty powietrza (A, B, Dach) \ + \ Ustawienia \, Korekta otwarcia : Ustaw korektę zastosowaną do otwarcia wlotu. Całkowite minimum : Ustaw nieprzekraczalne, minimalne otwarcie wlotu powietrza. 35

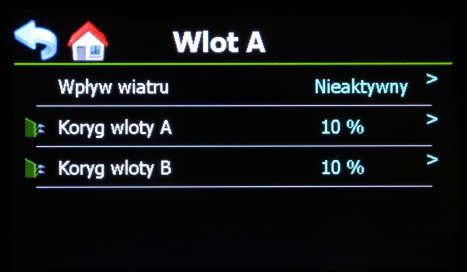

36 Całkowite maksimum : Ustaw nieprzekraczalne, maksymalne otwarcie wlotu powietrza. Ta wartość nie może zostać przekroczona EKRAN WLOTÓW POWIETRZA WPŁYW CHŁODZENIA Wpływ chłodzenia : Włącz lub wyłącz wpływ chłodzenia. Pozycja: Ustaw stopień otwarcia wlotu powietrza, gdy chłodzenie jest aktywne. Histereza: Ustawienie przedziału temperatury poniżej docelowej temperatury chłodzenia, która dezaktywuje wpływ EKRAN WLOTÓW POWIETRZA WPŁYW PODCIŚNIENIA Menu \ Wloty powietrza \ Wloty powietrza (A, B, Dach) \ + \Wpływ podciśnienia \ Wpływ podciśnienia: Włączenie lub wyłączenie wpływu. Procent początkowy: Ustawienie wartości procentowej, w której wpływ wlotów powietrza zostanie aktywowany. Procent końcowy: Ustawienie wartości procentowej, w której wpływ wlotów powietrza wlotowego zostanie dezaktywowany EKRAN WLOTÓW POWIETRZA WPŁYW TEMPERATURY ZEWNĘTRZNEJ 36

37 Przycisk wlotu powietrza \ Więcej opcji \ Wpływ temperatury zewnętrznej \ Temperatura zewnętrzna: włączenie lub wyłączenie wpływu temperatury zewnętrznej. Temperatura początkowa : Ustawia temperaturę, w której wpływ wlotów powietrza jest aktywny. Temperatura końcowa: Ustawia temperaturę, w której wpływ wlotów powietrza wlotowego oddziałuje na maksymalną korektę stopnia otwarcia wlotów powietrza. Korekta temp. Zew.: ustaw wartość procentową, która wpłynie na otwarcie wlotu, gdy wpływ jest aktywny EKRAN WPŁYWU WIATRU NA WLOTY POWIETRZA Wpływ chłodzenia : Włącz lub wyłącz wpływ chłodzenia. Stopień otwarcia wlotu : Ustaw stopień otwarcia wlotu powietrza, gdy chłodzenie jest aktywne. Histereza : Ustawienie zakresu temperatury poniżej docelowej temperatury chłodzenia, która dezaktywuje wpływ EKRAN WPŁYWU SILNEGO WIATRU NA WLOTY POWIETRZA Menu \ Wloty powietrza \ Wloty powietrza (A, B, Dach) \ + \ Wpływ silnego wiatru \ 37

38

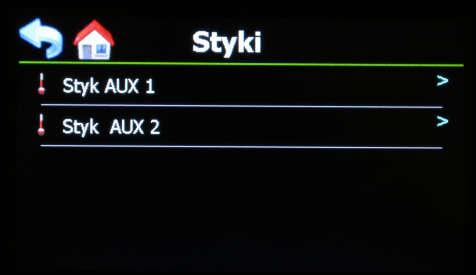

39 Histereza : Ustaw różnicę prędkości wiatru poniżej najwyższej wartości wiatru, która wyłączy wpływ 8. STYK TEMPERATUROWY (AUX) Dodatkowy element stykowy umożliwia aktywację lub dezaktywację kontaktu w określonej temperaturze. 8.1 STYK TEMPERATUROWY ZASADA DZIAŁANIA Gdy styk termiczny jest aktywny, możemy ustawić jeden z dwóch trybów pracy - tryb ogrzewania lub tryb wentylacji. Tryb wentylacji W tym trybie przekaźnik skojarzony z stykiem termicznym zostanie aktywowany, gdy bieżąca temperatura przekroczy temperaturę docelową i zostanie dezaktywowana, gdy bieżąca temperatura jest poniżej temperatury docelowej minus ustawiona histereza. Tryb ogrzewania 39

40 W tym trybie przekaźnik podłączony do styku termicznego zostanie aktywowany, gdy bieżąca temperatura będzie niższa od temperatury docelowej i zostanie dezaktywowany, gdy temperatura przekroczy temperaturę docelową plus ustaloną histerezę. 8.2 EKRAN KONTAKTU TEMPERATUROWEGO AUX MENU \ Kontakt termiczny \ Styk AUX 1: wybierz kontakt termiczny 1 Styk AUX 2: wybierz kontakt termiczny EKRAN KONTAKTU TEMPERATUROWEGO N 40

41 Wartość odniesienia (tekst nagłówka, w przypadku podłączonego styku AUX : pokazuje docelową temperaturę kontaktu styku w przypadku, gdy jest podłączony do systemu wentylacji. Temperatura docelowa (w przypadku niezależnego styku AUX) : Wskazuje temperaturę, w której chcemy uaktywnić styk termiczny. Próg temperatur (w przypadku podłączenia styku AUX) : Pokazuje przesunięcie temperatury w zależności od klimatu pomieszczenia, aby aktywować styk AUX. Informacje: Temperatura: Wyświetla aktualną temperaturę kontaktu termicznego. Przekaźnik: wyświetla przekaźnik kontaktu termicznego i jego status Tryb: Wyświetla czy kontakt termiczny pracuje w trybie wentylacji lub ogrzewania 9. ZEGARY W tym komponencie możemy zaprogramować pracę zegarów systemu karmienia i pojenia. 9.1 ZEGARY ZASADA DZIAŁANIA Ten komponent może działać w dwóch trybach: interwał i powtarzanie.w każdym trybie możemy: ustawić 7 różnych programów dla każdego zegara. Ustawić różne dni tygodnia, kiedy program zostanie uruchomiony. Ustawić, by interwały były zależne od wzrostu zwierząt, kiedy chcemy uruchomić program. > Tryb interwału W tym trybie uaktywnimy przypisany przekaźnik zegara od godziny rozpoczęcia do godziny zakończenia. 41

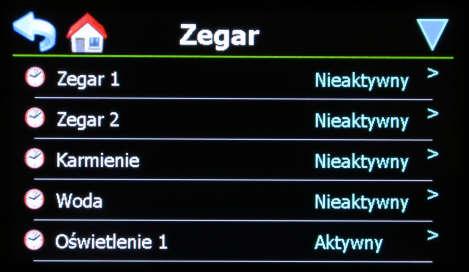

42 > Tryb powtarzania W tym trybie ustawiamy różne parametry: Godzina rozpoczęcia : godzina rozpoczęcia cyklu. Czas trwania : jak długo będzie aktywny przekaźnik powiązany z zegarem. Czekaj : jak długo przekaźnik powiązany z zegarem będzie nieaktywny. Powtarzaj : ile razy chcemy powtórzyć cykl. 9.2 EKRAN ZEGARÓW Menu \ Zegary \ Zegar 1: dostęp do zegara 1 (widok ). Zegar 2: dostęp do zegara 2 (patrz ) Karmienie: dostęp do zegara karmienia (patrz ). Woda: dostęp zegara pojenia (patrz ). Oświetlenie 1: dostęp do ekranu Oświetlenia 1 (patrz ). Oświetlenie2 : dostęp do ekranu Oświetlenia 2 (patrz ). 42

43

44 > Tryb interwału Start : Ustaw czas, kiedy chcemy, aby zegar zaczął pracę Koniec : Ustaw czas, w którym chcemy, aby zegar skończył pracę. Stan : włączenie lub wyłączenie EKRAN OŚWIETLENIA N Menu \ Zegary \ Oświetlenie \ Stan : włączenie lub wyłączenie oświetlenia. Podłączone : ustaw jeśli oświetlenie jest podłączone do sterownika lub działa niezależnie. Program (jeśli hodowla nie jest połączona??) : Dostęp do programowania (patrz JA.). Krzywe (jeśli hodowla jest połączona : Dostęp do krzywych oświetlenia (patrz ). Ustawienia : dostęp do ustawień oświetlenia (zobacz ) EKRAN PROGRAMOWANIA OŚWIETLENIA Menu \ Zegary \ Oświetlenie \ Program \ Etap : Pokazuje kolejność etapów. Start : Wybierz czas rozpoczęcia etapu. Koniec : wybierz czas zakończenia etapu. Przekaźnik : wybierz, który z trzech przekaźników świetlnych działa w danym etapie. Tryb : Wybierz tryb oświetlenia : załącz/wyłącz lub oświetlenie ściemnialne. Stan : włączenie lub wyłączenie etapu EKRAN KRZYWYCH OŚWIETLENIA Menu \ Oświetlenie \ Oświetlenie (1,2) \ Krzywe 44

45 Etap 1 Etap 9: dostęp do danego etapu EKRAN ETAPU OŚWIETLENIA Menu \ Oświetlenie \ Oświetlenie (1,2) \ Krzywe Status: aktywuj lub dezaktywuj etap Dzień hodowli: przypisz etap do dnia hodowli Program: dostęp do programowania etapu EKRAN ETAPU OŚWIETLENIA Menu \ Zegary \ Oświetlenie \ Ustawienia \ Procent początkowy świtania: Ustaw wyjściową wartość procentową (0-10 V), gdy rozpoczyna się świt. Procent końcowy świtania: Ustaw wartość procentową (0-10 V), gdy proces świtu się kończy. Czas trwania : Ustaw czas trwania procesu świtu. Procent początkowy zmierzchu: Wyświetla procent wyjściowy (0-10 V), gdy rozpoczyna się proces zmierzchu. Procent końcowy zmierzchu: wyświetla procent wyjściowy (0-10 V), gdy kończy się proces zmierzchu. Czas zmierzchania: Ustaw czas trwania procesu zmierzchu. Wymuś 0 na koniec: Ustaw, jeśli chcesz aby po zakończeniu programu procent wyjściowy (0-10V) został zmieniony na 0%. 10. LICZNIKI Element ten służy do liczenia elementów zewnętrznych, takich jak pasza lub woda. Moduł ten pozwala zobaczyć statystyki prezentujące ostatnie postępy EKRAN LICZNIKÓW Menu \ Liczniki 45

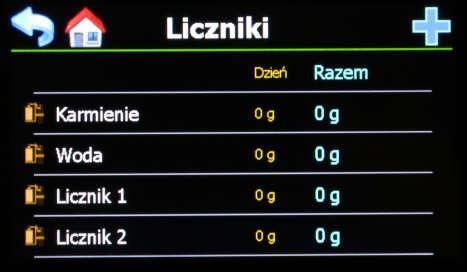

46 Ostatnie 15 dni : Wyświetla rejestry danych z każdego z liczników z ostatnich 15 dni (zobacz ). Hodowla : Wyświetla dane liczników podczas bieżącego rzutu (patrz ). Usuń dziennie : zeruj dane dzienne z wybranego licznika. Usuń wszystko : Resetuj liczniki INFORMACJA Liczniki (żywność, woda, licznik 1, licznik 2) : Wyświetla bieżącą wartość licznika EKRAN OPCJI - OSTATNIE 15 DNI Menu \ Liczniki \ Ostatnie 15 dni \ Tabela: Wyświetla rejestry danych z każdego z liczników z ostatnich 15 dni (zobacz ). Wykres : Wyświetla rejestry danych z każdego z liczników z ostatnich 15 dni na wykresie. Licznik : wybierz licznik do pokazania na wykresie EKRAN DANYCH HODOWLANYCH Menu \ Liczniki \ Dane hodowlane \ Tabela : Pokazuje dane każdego z liczników w tabeli. Tryb : Pokazuje całkowite zużycie paszy/wody lub zużycie paszy/wody w przeliczeniu na jedną sztukę Wykres : wyświetla dane licznika na wykresie. Licznik : wybierz licznik, który ma zostać wyświetlony na wykresie. 11. STATYSTYKI Urządzenie może przechowywać wartości kilku elementów z ostatnich dni: Ostatnie 15 dni - Wartości na godzinę dla temperatury wewnętrznej i docelowej w wentylacji. - Wartości na godzinę dla wilgotności. 46

47 - Wartości na godzinę dla wewnętrznej temperatury i temperatury zewnętrznej. - wartości na godzinę dla CO2. - wartości na godzinę dla NH3 - wartości na godzinę dla CO2 Maksimum i minimum w ostatnich 3 rzutach produkcyjnych. - Temperatura wewnętrzna. - Temperatura zewnętrzna. - Wilgotność. - Wilgotność zewnętrzna - CO2. - NH3 Aby uzyskać dostęp do ekranu statystyk: 12. WILGOTNOŚĆ Opcja ta jest używana, gdy chcemy uaktywnić działanie, gdy wilgotność jest wyższa od docelowej wilgotności w pomieszczeniu WILGOTNOŚĆ ZASADA DZIAŁANIA Dla wilgotność możemy ustawić dwa tryby działania tryb nawilżania oraz tryb osuszania. > Tryb nawilżania: W tym trybie powiązany przekaźnik wilgotności zostanie aktywowany, gdy wilgotność jest wyższa niż wilgotność docelowa i zostanie ona dezaktywowana ponownie, gdy wilgotność jest niższa niż docelowa wilgotność minus histereza. > Tryb osuszania: W tym trybie powiązany przekaźnik wilgotności zostanie aktywowany, gdy wilgotność jest niższa niż docelowa wilgotność i zostanie dezaktywowana ponownie, gdy wilgotność jest wyższa niż docelowa wilgotność plus histereza EKRAN WILGOTNOŚĆI 47

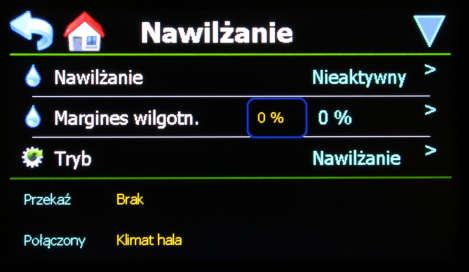

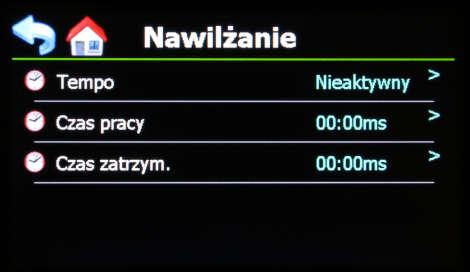

48 Menu \ Wilgotność \ Status wilgotności: włącza lub wyłącza wilgotność. Docelowa wilgotność powietrza (żółty tekst, w przypadku podłączonej wilgotności) : pokazuje wilgotność, przy jakiej aktywowany jest przekaźnik. Kompensacja wilgotności (w przypadku podłączonej wilgotności) : Ustaw korektę do docelowej wilgotności w pomieszczeniu. Wilgotność docelowa (w przypadku niezależnej wilgotności) : Ustaw wilgotność, w której chcemy uaktywnić przekaźnik. Tryb : wybierz tryb pracy - nawilżania lub osuszania. Czas: dostęp do pomiaru czasu (patrz ). INFORMACJA Przekaźnik: pokazuje przekaźnik wilgotności i jego stan. Podłączone: Pokazuje, czy wilgotność jest połączona z klimatem pomieszczenia EKRAN WILGOTNOŚĆI USTAWIENIA CZASU Czas : Włącz lub wyłącz czas działania wilgotności. Czas pracy : pokazuje czas, w którym przekaźnik będzie aktywny w każdym okresie. Czas zatrzymania: pokazuje czas, w którym przekaźnik będzie nieaktywny w każdym okresie. 13. KONFIGURACJA W konfiguracji możemy uzyskać dostęp do zaawansowanych opcji urządzenia i ustawiać fizyczne połączenia z budynkiem i jego elementami. Aby uzyskać dostęp do ekranu konfiguracji: Menu \ Konfiguracja \ 48

49

50 Menu \ Alarmy \ Lista alarmów \ INFORMACJA Data: Wyświetla datę alarmu. Czas: Pokazuje czas alarmu. Komponent: wskazuje element systemu, w którym wystąpił alarm. Opis: Pokazuje przyczynę alarmu HISTORIA ALARMÓW INFORMACJA Data : Wyświetla datę alarmu. Czas: Pokazuje czas alarmu. Akcja: Pokazuje, czy alarm był aktywowany czy nie. Komponent: wskazuje element systemu, w którym wystąpił alarm. Opis: Pokazuje przyczynę alarmu EKRAN ALARMÓW TEMPERATURY 50

51

52 Wzrosty / Upadki (gdy hodowla jest aktywna) : Dostęp do wzrostów i upadków (zobacz ), możemy zarejestrować nowe wzrosty i upadki zwierząt w obiekcie. INFORMACJA Dzień: Pokazuje dzień hodowli. Zwierzęta: Pokazuje aktualną liczbę zwierząt na fermie. Upadki łącznie: Pokazuje całkowitą ilość wyjść lub upadków zwierząt na fermie od pierwszego rejestru. Odsetki zgonów: pokazuje procentowy odsetek wyjść i martwych zwierząt w stosunku do całkowitej ilości zwierząt przebywających w pomieszczeniu. Wzrosty łącznie: pokazuje łączną ilość wzrostów w hodowli Waga (kg): wskazuje aktualną wagę na jednego ptaka EKRAN WZROSTÓW I UPADKÓW W HODOWLI Menu \ Hodowla \ Wzrosty i upadki Rejestracja: Wprowadź ilość. Data: Data rejestracji. Dzień: dzień hodowlany rejestracji. Zwierzęta: Liczba zwierząt z rejestru. Wydarzenie : Zdarzenie w rejestrze (wpisy lub upadki). (1) Więcej: Przejdź, aby dodać nowy rejestr lub usunąć rejestry EKRAN WZROSTÓW I UPADKÓW W HODOWLI Menu \ Hodowla \ Wzrosty i upadki \ + \ nowy wpis Data: data wpisu Ilość zwierząt: ilość zwierząt we wpisie Wydarzenie: zdarzenie we wpisie wzrost lub upadek 16. KRZYWE 16.1 KRZYWE - ZASADA DZIAŁANIA 52

53 Krzywe są używane w tym urządzeniu, aby automatycznie zarządzać fermą w zależności od dnia hodowli. Krzywe będą miały bezpośredni wpływ na wartości klimatyczne pomieszczenia. Kiedy krzywa jest aktywna, w razie potrzeby możemy dostosować różne parametry. Wartości krzywych, które możemy kontrolować, to: Temperatura docelowa. Minimalna wentylacja. Maksymalna wentylacja. Minimalne otwarcie wlotów A Minimalne otwarcie wlotów B Dach minimum Względna wilgotność Podciśnienie Możemy wybrać, które parametry zostaną zmodyfikowane. Kiedy wprowadzamy punkty krzywej, dni muszą następować w korelacji w tabeli. Oznacza to, na przykład, nie możemy ustawić w punkcie 1 dnia piątego hodowli, a w punkcie 2 dnia trzeciego hodowli (w przeciwnym razie krzywa nie będzie działać) WSTRZYMANIE PARAMETRÓW Parametry są wstrzymane, gdy do parametru jest stosowana korekta, która ma zostać utrzymana po zastosowaniu. Możemy ustawić czas wstrzymania parametru za pomocą opcji Wstrzymaj proc czasowy. Jeżeli opcja ta ma ustawioną wartość 0, to wstrzymanie będzie aktywne do kolejnego podania wartości krzywej. Istnieją dwa tryby wstrzymania: - pojedynczy: wstrzymuje tylko parametr, do którego zastosowano korekcję - całkowity: wstrzymuje wszystkie parametry PARAMETRY TRYBU OBLICZANIA DO PODAWANIA Mamy dwa tryby wprowadzania zmian w parametrach: Punkt: W tym trybie wprowadzanie wartości odbywa się etapami i wprowadzane są jedynie wartości punktowe. Przykład : Skonfigurowaliśmy dzień 2 w punkcie 1 i dzień 8 w punkcie 2.Od dnia 2 do dnia 7 wprowadzane wartości parametrów będą zawsze takie, które są ustawione w punkcie 1, a od 8 dnia następują wartości ustawione w pkt 2. Godzina: W tym trybie wprowadzanie wartości odbywa się co godzinę, gdy każda wartość jest obliczana, aby mieć postęp pomiędzy poszczególnymi dniami hodowli. Przykład : W punkcie 1 skonfigurowano dzień 1 o docelowej temperaturze 20 C, a dzień 10 w punkcie 2 z docelową temperaturą 30 C. Gdy na przykład przejdziemy do dnia nr 5 do godziny 12:00, to wartość do wprowadzenia wyniesie 25 C. Wprowadzanie wartości odbywa się co godzinę, a każda z wartości jest kalkulowana tak, aby mieć postępy pomiędzy poszczególnymi dniami hodowli. 53

54

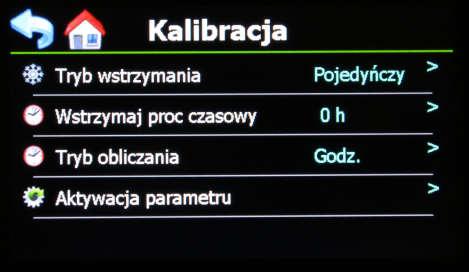

55 Tryb wstrzymania: ustaw tryb wstrzymania - tryb pojedynczy lub tryb całkowity. Czas trwania wstrzymania: ustaw czas trwania wstrzymania parametrów. Tryb obliczania: ustaw tryb wprowadzania wartości. O Godzina: Co godzinę obliczana wartość jest stopniowo większa od poprzedniej O Punkt: Wartości punktowe będą ciągle wprowadzane Aktywacja parametru: włączenie lub wyłączenie parametrów, które mogą być wprowadzane do krzywej. Odmrożenie elementów (w przypadku, gdy element jest zamrożony): odblokowuje obecnie zamrożone elementy. 17. INFORMACJE W tym module możemy zobaczyć informacje o przydzielonych czujnikach, skonfigurowanych przekaźnikach, wyjściach analogowych (0-10 V) i bieżącej wersji urządzenia EKRAN INFORMACJI Menu \ Informacje \ Lista przekaź.: dostęp do tabeli przekaźników (zobacz ). Wyjścia (0-10): dostęp do tabeli o wyjściach (0-10 V) (zobacz ). List czuj temperatury: dostęp do tabeli czujników (zobacz ). Temperatury zadane: do stęp do listy zadanych temperatur docelowych (zobacz ). INFORMACJA Aktualna wersja: Pokazuje bieżącą wersję tego urządzenia EKRAN INFORMACJI O PRZEKAŹNIKACH Menu \ Informacja \ Przekaźniki \ 55

56 INFORMACJA Przekaźnik: Pokazuje numer przekaźnika w urządzeniu. Status: Pokazuje, czy przekaźnik jest aktywny lub nieaktywny. Przypisz: Wyświetla element przypisany do przekaźnika EKRAN INFORMACJI O WYJŚCIACH 0-10V INFORMACJA # Pokazuje numer wyjścia 0-10V w urządzeniu. Procentowo: Pokazuje wartość procentową na wyjściu 0-10V. Przypisz: Wyświetla element przypisany do wyjścia 0-10V EKRAN INFORMACJI O CZUJNIKACH Menu \ Informacje \ Lista czujników \ INFORMACJE Czujnik: pokazuje numer czujnika 56

57 Temperatura: pokazuje wartość temperatury czujnika EKRAN INFORMACJI O CZUJNIKACH Menu \ Informacje \ Lista czujników \ INFORMACJA Hala: Pokazuje aktualną i docelową temperaturę w pomieszczeniu. Wentylacja: wskazuje aktualną i docelową temperaturę dla wentylacji. Ogrzewanie 1: Wskazuje aktualną i docelową temperaturę dla ogrzewania. Ogrzewanie 2: Wskazuje aktualną i docelową temperaturę dla ogrzewania 2. Chłodzenie: wskazuje temperaturę bieżącą i docelową dla chłodzenia. Wloty A: pokazuje bieżącą i docelową temperaturę dla wlotów A. Wloty B: pokazuje bieżącą i docelową temperaturę dla wlotów B. Wlot dachowy: Wskazuje aktualną i docelową temperaturę w otworze dachowym.???? Styk temperaturowy 1: Pokazuje aktualną i docelową temperaturę w styku temperaturowym 1. Styk temperaturowy 2: Pokazuje aktualną i docelową temperaturę w styku temperaturowym PODCIŚNIENIE W tym miejscu możemy zmodyfikować podciśnienie wewnątrz pomieszczenia. Celem zarządzania podciśnieniem jest dystrybucja ciepłego powietrza, które znajduje się w wyższych częściach pomieszczenia, do poziomu gruntu, w celu zwiększenia temperatury powietrza przy ściółce. W tym celu generujemy podciśnienie wewnątrz pomieszczenia, zamykając częściowo wloty powietrza i włączamy wentylację. Dzięki temu przepływ powietrza zwiększa się, mieszając się z ciepłym powietrzem przed osiągnięciem poziomu gruntu WPŁYWY PODCIŚNENIA Temperatura zewnętrzna wpływa na podciśnienie, gdy temperatura w pomieszczeniu spada. Aby tego uniknąć, możemy ustalić korektę docelowej temperatury i zmniejszyć efekty. Gdy temperatura zewnętrzna jest wyższa niż temperatura początkowa, nie nastąpi żadna korekta docelowego podciśnienia. Gdy temperatura zewnętrzna spadnie poniżej tej wartości, procent 57

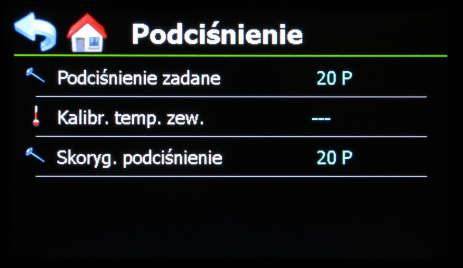

58 korekcji wzrośnie proporcjonalnie, osiągając wartość maksymalną, gdy temperatura zewnętrzna będzie niższa od temperatury końcowej EKRAN OTOCZENIA INFORMACJA Aktualne podciśnienie: bieżąca wartość podciśnienia w pomieszczeniu. Aktualny CO2: aktualny poziom CO2 w pomieszczeniu. Aktualny NH3: aktualny poziom NH3 w pomieszczeniu. Aktualny wiatr: aktualna prędkość wiatru. Kierunek: Aktualny kierunek wiatru EKRAN PODCIŚNIENIA Menu \ Podciśnienie Docelowe podciśnienie: Ustaw żądane podciśnienie w pomieszczeniu. INFORMACJA Aktualne podciśnienie: bieżąca wartość podciśnienia w pomieszczeniu EKRAN PODCIŚNIENIA WIĘCEJ OPCJI 58

59 Temperatura zewnętrzna: Włączenie lub wyłączenie wpływu temperatury zewnętrznej. Temperatura początkowa: Ustaw temperaturę, od której wpływ będzie aktywny. Temperatura końcowa: Ustaw temperaturę, od której wpływ będzie miał maksymalną korektę. Korekta procentowo: Ustaw wartość maksymalnej korekty dla podciśnienia przy aktywnym wpływie temperatury zewnętrznej EKRAN AKTUALNYCH WPŁYWÓW PODCIŚNIENIA INFORMACJA Podciśnienie zadane : Wskazuje docelowe podciśnienie przed zastosowaniem jakiegokolwiek wpływu. Kalibr. Temp. Zew. : Pokazuje korektę podciśnienia, wykonaną przez wpływ temperatury zewnętrznej. Skorygowane podciśnienie: pokazuje docelowe podciśnienie po wpływie. 19. SCHEMAT PODŁĄCZENIA Zasilanie: 230Vac Maksymalne obciążenie przekaźnika: 5A Maksymalne obciążenie przekaźnika alarmu: 3A Nie instaluj sterownika F-PRO2 bez uprzedniego wyłączenia urządzenia. Wszystkie podłączenia wykonuj po odłączeniu sieci. Chroń urządzenie przed jakimkolwiek kontaktem z wodą Chroń sterownik za pomocą wyłącznika obwodu - zalecany wyłącznik 20A. 59

60 REL1 REL11: Konfigurowalne przekaźniki: - C: COM wejście sygnału sterującego - NO: kontakt normalnie otwarty TE1 TE6: czujniki temperatury - 0: Złączne wspólne dla pary czujników - TeX: wejście czujnika temperatury REL12: Przekaźnik alarmowy - C: wejście sygnału - NC: kontakt normalnie zamknięty - NO: kontakt normalnie otwarty HUM: Czujnik wilgotności - : GND (-). o RH: Wejście sygnału z czujnika wilgotności o 12: Wyjście zasilające czujnik wilgotności 12VDC - RH: proporcjonalna wartość zmierzonej wilgotności - 12: wyjście 12V na czujnik wilgotności DI wejścia cyfrowe - C: wejście sygnału - 1,2,3,4,5,6: Wejścia cyfrowe Al1 Al2: wejścia analogowe 0-10V - 0: GND (-) - 10: plus (+) AO1, A02, A03, A04: wyjścia analogowe 0-10V COM: Styki komunikacyjne o C+: (+) dla magistrali komunikacyjnej o C-: (-) dla magistrali komunikacyjnej o V+: (+) zasilanie dla magistrali komunikacyjnej o V-: (-) zasilanie dla magistrali komunikacyjnej - 0: GND o (-) - 10: plus (+) FUSE 1: Bezpiecznik sekcji sterowania płynnego N, L1, L2, L3: Zasilanie sterownika

61 19.1 Podłączenie modułu sekcji płynnej Poniższe schematy przedstawiają połączenie silników jednofazowych (schemat po lewej) oraz silników trójfazowych (schemat po prawej). Jeżeli, przy naciśnięciu przycisku otwierania, wloty będą się zamykać, należy wymienić podłączenie U i V modułu. Podłączenie potencjometru
