GPM 1 Pro Symulator wzmacniacza gitarowego Nr produktu

Transkrypt

1 INSTRUKCJA OBSŁUGI GPM 1 Pro Symulator wzmacniacza gitarowego Nr produktu Strona 1 z 5

2 Symulator wzmacniacza gitarowego GPM-1 Pro Numer produktu Niniejszy produkt spełnia wymagania prawne UE i danego kraju. Przeznaczenie do użycia Symulator wzmacniacza gitarowego GPM-1 Pro służy do przetwarzania sygnałów dźwiękowych w zastosowaniach prywatnych i pół profesjonalnych. Wejścia i wyjścia można podłączyć wyłącznie do podłączeń instrumentów muzycznych i urządzeń audio. Zasilanie dostarczane jest z baterii (rodzaj patrz Dane techniczne) lub z zasilacza wtyczkowego (patrz Zasilanie zewnętrzne). Produkt przeznaczony jest wyłącznie do użycia w pomieszczeniach zamkniętych tj. nie do użytku na zewnątrz. Nie narażaj produktu na działanie wilgoci, np. w łazienkach itp. użycie inne niż opisano powyżej prowadzi do uszkodzenia produktu i może być związane z zagrożeniem zwarciem, pożarem itp. zawsze przestrzegaj wskazówek bezpieczeństwa! Wskazówki bezpieczeństwa Gwarancja traci ważność w przypadku uszkodzenia spowodowanego brakiem przestrzegania niniejszych wskazówek bezpieczeństwa. Nie ponosimy odpowiedzialności z tytułu strat wtórnych. Nie ponosimy odpowiedzialności z tytułu szkód rzeczowych i obrażeń spowodowanych nieprawidłowym użyciem lub nieprzestrzeganiem niniejszych wskazówek bezpieczeństwa. W takich przypadkach gwarancja traci ważność. Znak wykrzyknika oznacza ważne wskazówki w niniejszej instrukcji. Dokładnie zapoznaj się z instrukcją obsługi przed przystąpieniem do używania produktu; zawierają one ważne informacje dotyczące prawidłowej eksploatacji. Ze względów bezpieczeństwa i zgodności CE zabrania się dokonywania nieupoważnionych zmian i/lub modyfikacji produktu. Nigdy nie wylewaj płynów na urządzenia elektryczne i nigdy nie stawiaj na nich ani w ich pobliżu przedmiotów zawierających płyny (np. wazony). Stwarza to poważne zagrożenie pożarem lub porażeniem prądem. W przypadku dostania się cieczy do urządzenia, natychmiast wyjmij baterię i skontaktuj się ze specjalistą. Nie narażaj urządzenia na skrajnie wysokie temperatury, cieknącą lub rozpylaną wodę, silne drgania lub naprężenia mechaniczne. Nie ustawiaj źródeł otwartego ognia, takich jak zapalone świece w pobliżu urządzenia. Nie używaj urządzenia bez nadzoru. Nie używaj urządzenia w klimacie tropikalnym. Nie pozostawiaj opakowania luzem. Może ono stać się niebezpieczną zabawką w rękach dzieci. W przypadku wątpliwości w kwestii prawidłowego podłączenia urządzenia lub w przypadku pytań, na które nie znajdziesz odpowiedzi w instrukcji, skontaktuj się z naszym serwisem technicznym lub innym specjalistą. Strona 2 z 5

3 Właściwości Symulacja 3 charakterystyk dźwiękowych popularnych wzmacniaczy gitarowych Trzy poziomy Trzy symulacje różnych pozycji mikrofonu Wbudowana funkcja opóźnienia Efekt pętli do podłączenia zewnętrznych urządzeń efektów dźwiękowych Dodatkowe wejście audio do wprowadzania muzyki tła Wyjście słuchawek Solidna i stabilna metalowa obudowa Wkładanie i wymiana baterii Symulator wzmacniacza gitarowego należy wyłączyć na czas wymiany baterii, wtyczka nie może być podłączona do wejścia GUITAR IN (13). Trzymaj baterie poza zasięgiem dzieci. Pilnuj prawidłowej biegunowości podczas wkładania baterii. Wyjmij baterie, kiedy urządzenie nie jest używane przez dłuższy czas. Cieknące lub uszkodzone baterie mogą powodować oparzenia chemiczne w przypadku kontaktu ze skórą. Noś zatem odpowiednie rękawice ochronne. Upewnij się, że baterie nie są doprowadzone do zwarcia ani wrzucane w ogień. Nie ładuj baterii. Zagrożenie wybuchem! Otwórz zasobnik baterii na spodzie urządzenia. Wyjmij styki wtykowe z obudowy i wyjmij zużytą baterię. Podłącz baterię blokową 9V do styków wtykowych. Umieść baterię w obudowie i zamknij zasobnik baterii. W przypadku awarii urządzenia lub słabnięcia wyświetlacza BYPASS lub DRIVER, bateria może być rozładowana i należy wymienić ją jak opisano powyżej. Wyjmij baterie, kiedy urządzenie nie jest używane przez dłuższy czas, aby nie dopuścić do wycieku lub całkowitego rozładowania baterii. Aby zapewnić długą żywotność baterii, używaj wyłącznie baterii alkalicznych. Zasilanie zewnętrzne Zasilacz może być używany jako alternatywa dla baterii. Upewnij się, że stosujesz zasilacza zgodnie z odpowiednimi przepisami bezpieczeństwa. Można stosować wyłącznie zasilacza opisanego poniżej. P[przestrzegaj wskazówek bezpieczeństwa zawartych w instrukcji zasilacza. Odpowiedni zasilacz ma następujące specyfikacje: napięcie wyjściowe 9 V= (prąd stały) Stabilizacja: konieczna Pojemność obciążenia: co najmniej 75mA Wtyczka podłączenia : średnica zewnętrzna 5.5mm średnica wewnętrzna 2.1 mm Biegunowość ujemny biegun wewnątrz dodatni biegun na zewnątrz Podłącz wtyczkę niskonapięciową zasilacza do wejścia 9 VOLT DC (15). Podłącz zasilacz do gniazda ściennego. Jeśli włożono baterię, zostanie ona automatycznie odłączona. Należy ją jednak wyjąć, jeśli zasilacz używany jest przez dłuższy czas. Strona 3 z 5

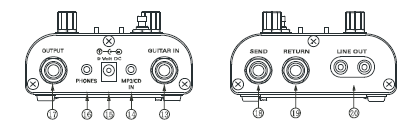

4 Podłączenie i działanie Urządzenie włączy się tylko po podłączeniu złącza typu Jack 6.3 mm do wejścia GUITAR IN. Zawsze używaj odpowiednich, izolowanych kabli fono lub cinch do podłączania wejść i wyjść. Użycie innych, nieodpowiednich kabli może powodować awarie. Aby uniknąć zakłóceń lub niedopasowania które mogą uszkodzić urządzenie wejścia i wyjścia można podłączać wyłącznie do urządzeń o odpowiednich zaciskach typu fono lub cinch. 3. Kontrolka DRIVE do ustawiania wzmocnienia 4. Kontrolka TREBLE do ustawień dźwięku w zakresie wysokim 5. Kontrolka BASS do ustawień dźwięku w zakresie basów. 6. Kontrolka LEVEL do ustawiania głośności wyjścia 7. Kontrolka REVERB do ustawiania intensywności pogłosu 8. Kontrolka TIME do ustawiania opóźnienia pogłosu 9. Kontrolka AMP do wyboru charakterystyki wzmacniacza: TWEED = dźwięk Fender BRIT= dźwięk Marshall FIERY = dźwięk Mesa Boogie 10. Kontrolka MOD do ustawiania poziomu przyrostu intensywności 11. Kontrolka MIC do wyboru symulowanej pozycji mikrofonu: CLSIC= dużo wysokich dźwięków o czystym brzmieniu CNTR = wysoki ton środkowy i zawartość basów OFF X = podobnie do CNTR, ale dźwięk jest bardziej miękki i ma mniej wysokich tonów środkowych 12. Kontrolka MP3 MIX do włączania/wyłączania wejścia MP3/CD IN (14). Przy włączonym wejściu, aktualny sygnał miksowany jest z sygnałem gitary. 13. Kontrolka DRIVER do włączania/wyłączania efektów (dioda BYPASS (12) miga > efekty wyłączone, dioda DRIVER (12) miga > efekty włączone). 14. Diody BYPASS/DRIVER wyświetlające tryb (patrz punkt 11). 15. Podłączenie GUITAR IN do podłączenia instrumentu muzycznego. Natychmiast po podłączeniu wtyczki, urządzenie włączy się automatycznie. 16. Podłączenie MP3/CD IN do podłączenia zewnętrznych źródeł sygnału. 17. Podłączenie 9 VOLT DC do podłączenia zasilacza (nie dołączony do dostawy). 18. Podłączenie PHONES do podłączenia słuchawek. 19. Podłączenie OUTPUT do podłączenia wzmacniacza gitary/miksera. 20. Podłączenie SEND do podłączenia do wejścia zewnętrznego urządzenia efektów dźwiękowych. 21. Podłączenie RETURN do podłączenia do wyjścia zewnętrznego urządzenia efektów dźwiękowych. 22. Podłączenie LINE OUT do podłączenia wzmacniacza HiFi lub urządzenia nagrywającego. Strona 4 z 5

5 Dodatkowe obszary działania Oprócz użycia jako przedwzmacniacza gitarowego urządzenie może być używane do następujących zastosowań: Urządzenie efektów dźwiękowych dla innych instrumentów takich jak gitary akustyczne, gitary basowe, keyboardy itp. pamiętaj, że wejście nie może być zbytnio wzmocnione. Podłączenie do domowych urządzeń HiFi w celu np. użycia wzmacniacza domowego jako wzmacniacza gitarowego lub wprowadzenia muzyki tła przez wejście MP3/CD. Przy podłączaniu urządzenia do wzmacniacza domowego, pamiętaj, że głośniki domowe są bardziej czułe niż głośniki wzmacniacza gitarowego. Bardzo silny dźwięk gitary może zniszczyć takie głośniki. Podłączenie słuchawek, np. w celu ćwiczenia bez zakłóceń. Użycie bez instrumentu muzycznego jako urządzenie efektów dźwiękowych do mikserów itp. Dane techniczne Napięcie robocze 9 V= Bateria Bateria blokowa 9 V (6F22) Conrad nr zamówienia: Żywotność baterii ca. 20 h Zalecany zasilacza Conrad Order No.: Impedancja wejściowa GUITAR IN 1 megaom MP3/CD IN 33 kiloomy RETURN 5.1 kilooma Impedancja wyjściowa OUTPUT 510 omów LINE OUT 1 kiloom SEND 100 omów HEADPHONES 5.1 oma Wymiary 98 x 92 x 52.5 mm Ciężar 250 g (bez baterii) Strona 5 z 5
