1 iicizemplarz ARCHIWALNY RZECZPOSPOLITA POLSKA Urząd Patentowy Rzeczypospolitej Polskiej m OPIS OCHRONNY PL WZORU UŻYTKOWEGO 13) Y1 [2lj Numer zgłoszenia: Data zgłoszenia: Intel7: E01H 5/00 B01F 5/10 Urządzenie do wytwarzania solanki (43) Zgłoszenie ogłoszono: BUP 15/00 Uprawniony z prawa ochronnego: SCHMIDT POLSKA Sp.z o.o., Kielce, PL (45) o udzieleniu prawa ochronnego ogłoszono: WUP 03/04 Twórcawzoru użytkowego: Allaart Jurgen Stern, Kielce, PL o

2 Cu Gam Urządzenie do wytwarzania solanki Przedmiotem wzoru użytkowego jest urządzenie do wytwarzania solanki, przeznaczonej do oczyszczania dróg z lodu i śniegu. Usuwanie lodu i śniegu z powierzchni dróg polega na posypywaniu dróg mieszaniną piasku z solą, lub tylko solą albo samym piaskiem. Sól wysypana na drogę pod wpływem stopniowo absorbowanej wilgoci przechodzi w stan ciekły i rozpuszcza leżący śnieg oraz lód. W okresie zmiany stanu skupienia część soli ulega rozproszeniu w wyniku podmuchów wiatru lub podmuchów powietrza spowodowanych przez przejeżdające pojazdy. Dla wyeliminowania tego niekorzystnego zjawiska do suchej soli, jeszcze przed rozrzuceniem na jezdnię, dodaje się 20 % wodny roztwór soli. Powoduje to, że mokra sól niejako przykleja się do jezdni i nie zostaje z niej zdmuchnięta, natychmiast rozpoczyna się proces rozpuszczania warstwy lodu lub śniegu. Zastosowanie opisanej metody pozwala zaoszczędzić od 20 do 30 % zużywanej soli. Dotychczas solankę wytwarza się ręcznie mieszając wodę z solą, po czym napełnia się nią zbiorniki pojazdu drogowego.

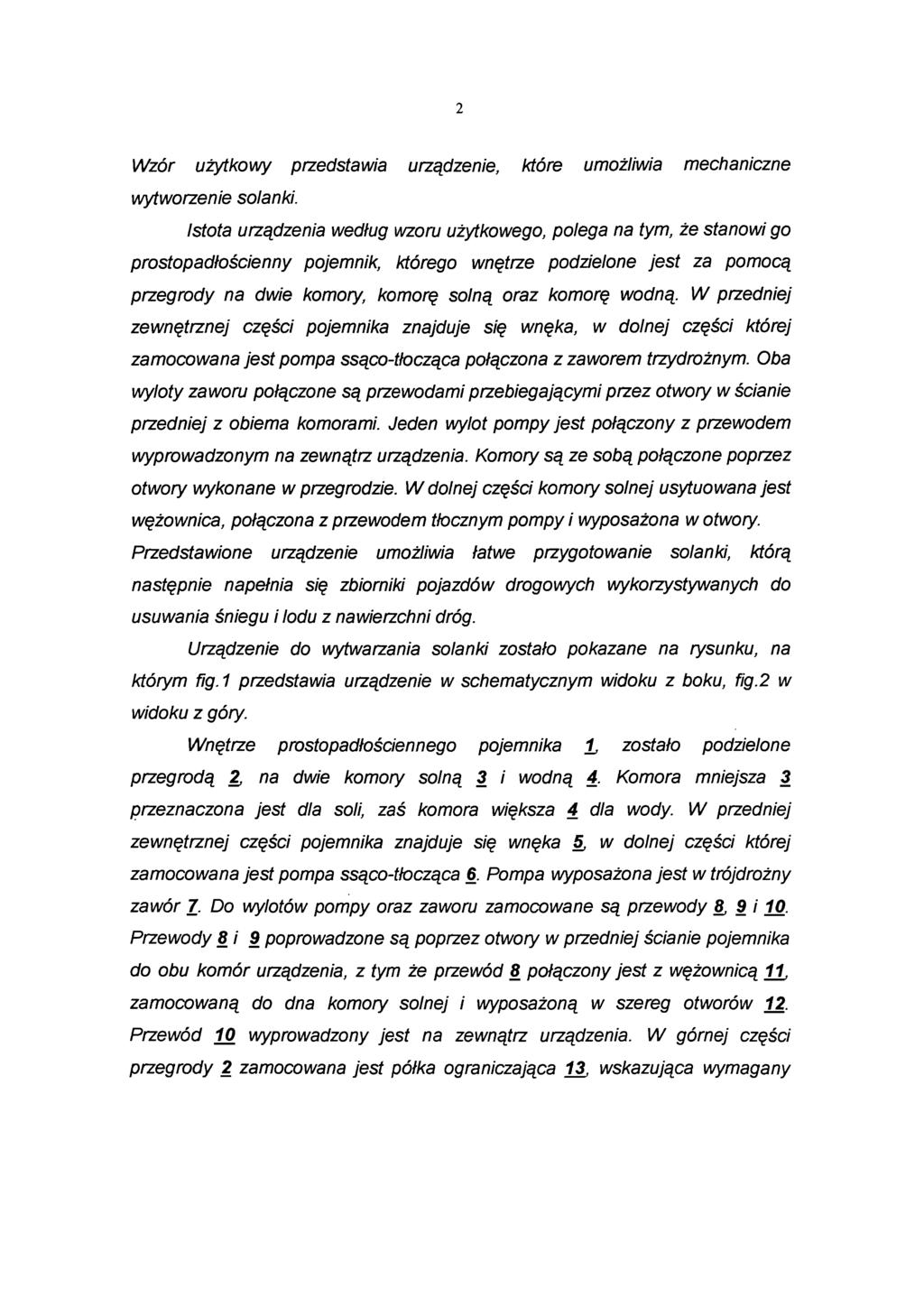

3 2 Wzór użytkowy przedstawia urządzenie, które umożliwia mechaniczne wytworzenie solanki. Istota urządzenia według wzoru użytkowego, polega na tym, że stanowi go prostopadłościenny pojemnik, którego wnętrze podzielone jest za pomocą przegrody na dwie komory, komorę solną oraz komorę wodną. W przedniej zewnętrznej części pojemnika znajduje się wnęka, w dolnej części której zamocowana jest pompa ssąco-tłocząca połączona z zaworem trzydrożnym. Oba wyloty zaworu połączone są przewodami przebiegającymi przez otwory w ścianie przedniej z obiema komorami. Jeden wylot pompy jest połączony z przewodem wyprowadzonym na zewnątrz urządzenia. Komory są ze sobą połączone poprzez otwory wykonane w przegrodzie. W dolnej części komory solnej usytuowana jest wężownica, połączona z przewodem tłocznym pompy i wyposażona w otwory. Przedstawione urządzenie umożliwia łatwe przygotowanie solanki, którą następnie napełnia się zbiorniki pojazdów drogowych wykorzystywanych do usuwania śniegu i lodu z nawierzchni dróg. Urządzenie do wytwarzania solanki zostało pokazane na rysunku, na którym fig. 1 przedstawia urządzenie w schematycznym widoku z boku, fig.2 w widoku z góry. Wnętrze prostopadłościennego pojemnika 1_, zostało podzielone przegrodą 2, na dwie komory solną 3 i wodną 4. Komora mniejsza 3 przeznaczona jest dla soli, zaś komora większa 4 dla wody. W przedniej zewnętrznej części pojemnika znajduje się wnęka 5, w dolnej części której zamocowana jest pompa ssąco-tłocząca 6. Pompa wyposażona jest w trojdrożny zawór 7. Do wylotów pompy oraz zaworu zamocowane są przewody 8, 9 i W. Przewody 8 i 9 poprowadzone są poprzez otwory w przedniej ścianie pojemnika do obu komór urządzenia, z tym że przewód 8 połączony jest z wężownica 11_, zamocowaną do dna komory solnej i wyposażoną w szereg otworów 12. Przewód 10_ wyprowadzony jest na zewnątrz urządzenia. W górnej części przegrody 2 zamocowana jest półka ograniczająca 13, wskazująca wymagany

4 3 poziom wypełnienia solą. W dolnych narożach przegrody 2 znajdują się otwory 14 łączące ze sobą obie komory i służące dla przepływu cieczy pomiędzy nimi. Po napełnieniu solą komory mniejszej 3, do poziomu wyznaczonego krawędzią półki t3 oraz napełnieniu wodą komory większej 4 do poziomu wyznaczonego przez krawędź górną przegrody 2, włączeniu pompy 6, powoduje się przetłaczanie wody do komory wypełnionej solą. W dolnej części tej komory woda wypływająca z wężownicy 1± powoduje wstępne rozpuszczenie soli, a następnie powstały roztwór poprzez otwory 14. między dnem zbiornika, ścianami bocznymi i przegrodą przepływa do komory w początkowej fazie procesu wypełnionej wodą. Operacja recylkulacji cieczy trwa ok minut, po czym w obu komorach uzyskuje się równe stężenie roztworu soli. Tak przygotowany roztwór po zmianie ustawienia zaworu 7 przetłacza się następnie przewodem (10) do zbiorników posypywarki lub zbiornika magazynowego. Po odpowiednim podłączeniu urządzenia według wzoru do zbiornika magazynowego można bądź poddać mieszaniu zgromadzoną w nim solankę lub solanką ze zbiornika magazynowego napełnić zbiorniki posypywarki. mgr inż. Wiesław Bieniajt RZECZNIK PATENTOWY KANCELARIA PATENTOWA BIFAT BIENIAK & PARTNERS Warszawa, ul. Żelazna 68 REGON

5 Zastrzeżenie ochronne Urządzenie do wytwarzania solanki, znamienne tym, że stanowi go prostopadłościenny pojemnik (X), którego wnętrze podzielone jest za pomocą przegrody (2) na dwie komory, komorę solną (Z) oraz komorę wodną (4), przy czym w przedniej zewnętrznej części pojemnika znajduje się wnęka (5), w dolnej części której zamocowana jest pompa ssąco-tłocząca (6) połączona z zaworem trzydrożnym (7), gdzie jeden wylot zaworu oraz pompy są połączone przewodami (8 i S), przebiegającymi przez otwory w ścianie przedniej, z obiema komorami, które są ze sobą połączone poprzez otwory (\A) wykonane w przegrodzie, zaś w dolnej części komory solnej usytuowana jest wężownica (VY) z otworami (Ą2), połączona z jednym końcem przewodu (8), połączonego z zaworem trójdrożnym (7), którego drugi wylot jest połączony z przewodem zewnętrznym (ĄO). mgr inź, Wiesław Bieniak RZECZNIK PATENTOWY KANCELARIA PATENTOWA BIPAT BIENIAK & PARTNERS Warszawa, ul. Żelazna 68 REGON

6 1 $f* 1 2 2/ Ftf * S2C7C_^ół A Fig.2. n.trn-rnwa m& inż> Wiesław Btenlak KANCELARIA PATEN TOWA &, ^ BIPAT /f^ć^ó&f BIEN1AK & PARTNERS L//> ^, Warszawa, ul. Żelazna 6a RZECZNIK PATENTOWY rtfigon
