Kompozytowe elektrody dla ogniw SPCFC Composite electrodes for SPCFC fuel cells

Transkrypt

1 Materiały Ceramiczne /Ceramic Materials/, 70, 2, (2018), Kompozytowe elektrody dla ogniw SPCFC Composite electrodes for SPCFC fuel cells Wojciech Skubida 1 *, Kacper Cichy 1, Konrad Świerczek 1,2 1 AGH Akademia Górniczo-Hutnicza im. S. Staszica w Krakowie, Wydział Energetyki i Paliw, Katedra Energetyki Wodorowej, al. A. Mickiewicza 30, Kraków 2 AGH Akademia Górniczo-Hutnicza im. S. Staszica w Krakowie, Centrum Energetyki, ul. Czarnowiejska 36, , Kraków * wskubida@agh.edu.pl STRESZCZENIE Celem niniejszej pracy było opracowanie kompozytowych elektrod dla ogniw SPCFC (ang. symmetrical proton ceramc fuel cell). W pracy zaprezentowano wyniki badań strukturalnych dwóch związków zsyntezowanych metodą wysokotemperaturowej reakcji w fazie stałej: materiału elektrolitowego Ba 0,9 La 0,1 Zr 0,25 Sn 0,25 In 0,5 O 3 δ oraz elektrodowego SrFe 0,75 Mo 0,25 O 3-δ. Niezależnie od warunków syntezy, oba tlenki przyjęły strukturę krystaliczną perowskitu prostego (grupa przestrzenna Pm-3m). Na drodze wysokotemperaturowych pomiarów dyfrakcyjnych wykazano również, że symetria Pm-3m dla obu związków utrzymuje się w całym analizowanym zakresie temperatur, tj. od 25 C do 900 C. Wartości współczynników rozszerzalności termicznej wyniosły dla elektrolitu i elektrody odpowiednio 12,4(2) 10 6 K -1 i 18,5(4) 10 6 K -1. Przedstawione zostały również wyniki elektrochemicznych pomiarów przewodnictwa gęstego spieku materiału elektrolitowego (ponad 95% gęstości teoretycznej) oraz ogniwa z kompozytowymi elektrodami w układzie symetrycznym, skonstruowanego w oparciu o badane materiały ceramiczne. Badania przeprowadzono w atmosferach nawilżonego powietrza syntetycznego i mieszaniny Ar/H 2. Całkowite przewodnictwo ogniwa wyniosło 3, S cm -1 w temperaturze 500 C. słowa kluczowe: struktura krystaliczna, perowskity, przewodnictwo protonowe; spiekalność ABSTRACT The main aim of this work was to develop composite electrodes for SPCFC (Symmetrical Proton Ceramic Fuel Cell). The paper presents the results of structural studies of two compounds synthesized by the solid state high-temperature reaction: electrolyte Ba 0.9 La 0.1 Zr 0.25 Sn 0.25 In 0.5 O 3-δ and electrode SrFe 0.75 Mo 0.25 O 3-δ. Regardless of the synthesis conditions, both oxides adopted the cubic perovskite crystalline structure (space group Pm-3m). By means of high-temperature diffraction measurements, it was also shown that Pm-3m symmetry for both compounds is maintained throughout the analyzed temperature range, i.e. from 25 C to 900 C. The values of coefficients of thermal expansion were calculated to be 12.4(2) 10 6 K -1 and 18.5(4) 10 6 K -1 for the electrolyte and the electrode, respectively. The results of electrochemical measurements of conductivity of dense electrolyte material sinter (above 95% of theoretical density) and a cell with composite electrodes in a symmetrical system constructed on the basis of studied ceramics are also presented. The tests were carried out in atmospheres of humidified synthetic air and Ar/H 2 mixture. The total cell conductivity was S cm -1 at 500 C. keywords: Crystal structure, Perovskite, Proton conductivity, Sinterability 1. Wprowadzenie W związku z szybko rozwijającą się gospodarką, postępem w dziedzinie nowych technologii oraz wzrostem zapotrzebowania na ogrzewanie/chłodzenie wśród indywidualnych konsumentów, na całym świecie rośnie zapotrzebowanie na energię. Jednocześnie kurczące się 1. Introduction Due to the rapidly growing economy, progress in the field of new technologies and the increase in heating/ cooling demand among individual consumers, the demand for energy is growing worldwide. At the same time, shrinking resources of fossil fuels force us to de- 138 ISSN

2 Kompozytowe elektrody dla ogniw SPCFC zasoby paliw kopalnych zmuszają do rozwijania nowych, wydajniejszych i niezawodnych sposobów jej przetwarzania. Stałotlenkowe ogniwa paliwowe (ang. solid oxide fuel cell, SOFC), będące elektrochemicznymi urządzeniami zamieniającymi energię chemiczną zawartą w paliwie i utleniaczu bezpośrednio w energię elektryczną i ciepło, wykazują wysoką sprawność konwersji energii, dlatego też budzą szczególne zainteresowanie na powstającym rynku technologii wodorowych, jak również w przypadku tzw. czystych technologii węglowych, w których to paliwa węglowodorowe wykorzystywane są w bardziej efektywny i przyjazny dla środowiska naturalnego sposób. Technologia SOFC opiera się na czysto jonowo-przewodzących elektrolitach typowo tlenkach przewodzących aniony tlenu; najpopularniejszym i powszechnie używanym materiałem tego typu jest tlenek cyrkonu stabilizowany tlenkiem itru (ang. yttria-stabilized zirconia, YSZ). Materiały te wykazują wysoką stabilność chemiczną w podwyższonych temperaturach ( C) i w szerokim zakresie składu atmosfery (redukcyjna, utleniająca, obojętna), jak również wysoką wartość przewodnictwa jonowego. Wysoka temperatura pracy ogniw SOFC sprawia jednak, że materiały wykorzystywane do ich konstrukcji muszą być odpowiednio wytrzymałe, co z kolei podnosi koszty wytworzenia. Dlatego w wielu laboratoriach na świecie prowadzone są badania nad nowymi materiałami, które mogłyby być stosowane odpowiednio jako materiały elektrodowe, elektrolity oraz interkonektory dla ogniw SOFC, jak również nad możliwością obniżenia temperatury pracy samych ogniw do poziomu, dla którego koszty materiałowe byłyby znacznie mniejsze. Ogniwa tego typu nazywane są IT-SOFC (ang. intermediate temperature - solid oxide fuel cell). Jedną z metod obniżenia temperatury pracy ogniw SOFC jest zastosowanie elektrolitu innego niż YSZ, posiadającego lepsze przewodnictwo jonowe w niższym zakresie temperatur [1]. W ostatnim czasie, w celu poprawy efektywności działania oraz obniżenia temperatury pracy ogniw SOFC, co wpłynie korzystnie na koszty produkcji oraz zagwarantuje stabilne, długoczasowe działanie, zaproponowano zamianę elektrolitu przewodzącego tlenowo takim, który wykazuje przewodnictwo protonowe. Doniesienia literaturowe wskazują, że działanie takiego układu jest efektywne [2]. Wysokotemperaturowe przewodniki protonowe HTPC (ang. high temperature proton conductor) wykazują zwykle czysto jonowe (protonowe) przewodnictwo elektryczne. Z tego punktu widzenia mogą być rozważane jako potencjalne materiały elektrolitowe zarówno do ogniw SOFC/PCFC (ang. proton ceramic fuel cells), jak i elektrolizerów SOEC (ang. solid oxide velop new, more efficient and reliable energy conversion methods. Solid oxide fuel cells (SOFCs), which are electrochemical devices converting chemical energy contained in fuel and oxidant directly into electricity and heat, show high efficiency of energy conversion, therefore they are of special interest in the emerging market of hydrogen technologies, also in the case of so-called clean coal technologies in which hydrocarbon fuels are used in a more efficient and environmentally friendly way. SOFC technology is based on purely ionic-conductive electrolytes, typically oxides conducting oxygen anions; the most popular and commonly used material of this type is yttria-stabilized zirconia (YSZ). These materials show high chemical stability at elevated temperatures ( C) and a wide range of atmosphere (reductive, oxidative, neutral) as well as a high value of ionic conductivity. However, the high operating temperature of SOFC cells means that the materials used for their construction must be sufficiently strong, which in turn increases the production costs. Therefore, many laboratories around the world are conducting research on new materials that could be used as electrode materials, electrolytes and interconnectors for SOFCs respectively, as well as the possibility of reducing the working temperature of the cells themselves to a level where material costs would be much lower. These types of cells are called intermediate temperature - solid oxide fuel cell (IT-SOFC). One of the methods of reducing the operating temperature of SOFCs is the use of electrolyte other than Rys. 1. Schemat działania ogniwa paliwowego typu PCFC z protonowo-przewodzącym elektrolitem. Fig. 1. Operation diagram of a PCFC fuel cell with a proton-conducting electrolyte. MCCM, 70, 2,

3 W. Skubida, K. Cichy, K. Świerczek YSZ, which has better ionic conductivity in the lower temperature range [1]. Recently, in order to improve the efficiency of operation and reduce the operating temperature of SOF- Cs, which will have a positive impact on production costs and guarantee a stable, long-term operation, it has been proposed to replace the oxygen-conducting electrolyte with one that exhibits proton conductivity. Literature reports indicate that the operation of such a system is effective [2]. High temperature proton conductors (HTPC) usually have purely ionic (proton) electrical conductivity. From this point of view, they can be considered as potential electrolyte materials for both SOFC/PCFC (proton ceramic fuel cells) and SOEC (solid oxide electrolyser cell) [3, 4] cells. Such a modification has many advantages, among which one of the most important is the change in the direction of ion flow through the electrolyte [2]. As a result, water, which is the product of electrode reactions in the fuel cell, is formed on the side of the electrode supplied with air, but not on the side of the anode, as is the case of oxygen-conducting electrolytes. This ensures more efficient use of fuel [5]. The same effect is observed in the case of an electrolyser of water vapour, producing hydrogen, thanks to which it is possible to produce clean, undiluted H 2. Other advantages of using proton-conducting electrolytes in fuel cells are related electrolyser cell) [3, 4]. Taka modyfikacja posiada wiele zalet, pośród których jedną z najważniejszych jest zmiana kierunku przepływu jonów przez elektrolit [2]. Dzięki temu woda, będąca produktem reakcji elektrodowych w ogniwie paliwowym, powstaje na stronie elektrody zaopatrywanej w powietrze, a nie na stronie anody, jak to mam miejsce w przypadku tlenowo-przewodzących elektrolitów. Zapewnia to bardziej wydajne wykorzystanie paliwa [5]. Ten sam efekt obserwowany jest w przypadku elektrolizera pary wodnej, produkującego wodór, dzięki czemu możliwe jest wytworzenie czystego, nierozcieńczonego H 2. Inne zalety zastosowania protonowo-przewodzących elektrolitów w ogniwach paliwowych związane są z utrzymaniem napięcia na wysokim poziomie oraz zapewnieniem stabilności anody poprzez wyeliminowanie pary wodnej po jej stronie. Dla ogniw typu PCFC nie opracowano jeszcze efektywnie działającego, jednofazowego materiału elektrodowego, wykazującego mieszane przewodnictwo protonowo-elektronowe, dzięki któremu efektywna praca zachodziłaby w całej objętości elektrody. W przypadku użycia materiału cermetowego efektywna powierzchnia pracy ograniczona jest do granicy trzech faz: elektroda- -elektrolit-doprowadzany gaz. Podobnie jak w przypadku anod nie istnieje idealny materiał katodowy, wykazujący mieszane przewodnica) b) Rys. 2. Schemat działania kompozytowej anody (a) oraz katody (b) w ogniwie typu PCFC; kółkami i liniami pogrubionymi zaznaczono przewidywane miejsca przebiegu reakcji elektrodowych. Fig. 2. Operation diagram of the composite anode (a) and cathode (b) in a PCFC-type cell; the predicted locations of electrode reactions are marked with circles and thickened lines. 140 MCCM, 70, 2, 2018

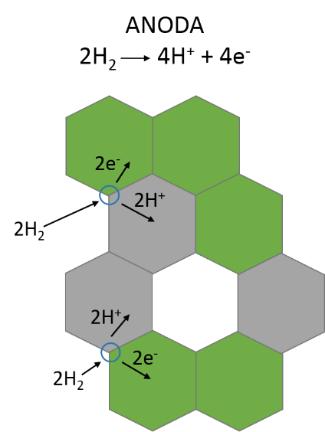

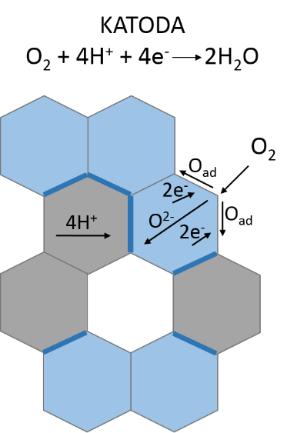

4 Kompozytowe elektrody dla ogniw SPCFC two protonowo-elektronowe i również w tym przypadku powszechnie stosowane są dwufazowe cermety. Rozwiązaniem braku elektrod jednofazowych, pracujących w całej objętości, wydaje się być zastosowanie elektrod kompozytowych, w skład których wchodziłby materiał elektrolitu (zapewniający transport jonowy) i elektrody (zapewniający przewodnictwo elektronowe). Dzięki takiemu rozwiązaniu możliwe będzie zapewnienie mieszanego przewodnictwa protonowo-elektronowego w całej objętości elektrody, jak schematycznie pokazano na Rys. 2. Kluczowymi problemami, które utrudniają upowszechnienie wykorzystania ogniw SOFC, są wysokie koszty ich wytworzenia i spadek wydajności w dłuższym okresie użytkowania. Zaobserwowano, że degradacja wydajności SOFC jest zwykle powodowana przez rozrost ziaren katalitycznie aktywnego materiału elektrodowego, zatrucie siarką lub odkładanie się na elektrodzie węgla. Stosunkowo nową koncepcją jest konstrukcja tzw. symetrycznych ogniw paliwowych [6 8]; podejście takie zastosowano również w niniejszej pracy. W ogniwie symetrycznym, zastosowanie tego samego materiału zarówno anody, jak i katody, nie tylko upraszcza proces wytwarzania ogniwa, ale także rozwiązuje problem osadzania się węgla, ponieważ zdeponowany węgiel można usunąć, zamieniając miejscami reakcje redoks, zachodzące na anodzie i katodzie [9, 10]. Celem niniejszej pracy było zsyntezowane materiałów elektrolitowego Ba 0,9 La 0,1 Zr 0,25 Sn 0,25 In 0,5 O 3 δ i elektrodowego SrFe 0,75 Mo 0,25 O 3-δ, opracowanie na ich bazie elektrody kompozytowej i wykonanie komórki ogniwa, a także charakterystyka właściwości obejmująca strukturę krystaliczną otrzymanych materiałów, właściwości elektryczne i transportowe elektrolitu i komórki ogniwa mierzone w różnych atmosferach. 2. Metodyka badań Materiały elektrolitu Ba 0,9 La 0,1 Zr 0,25 Sn 0,25 In 0,5 O 3 δ i elektrod SrFe 0,75 Mo 0,25 O 3-δ zostały otrzymane wysokotemperaturową metodą reakcji w fazie stałej przy wykorzystaniu tlenków cyrkonu, indu, cyny, lantanu, żelaza i molibdenu oraz węglanów baru i strontu (o czystości 99,9%) jako substratów. Wyjściowe związki odważono w proporcji stechiometrycznej, a następnie zhomogenizowano poprzez mielenie z dodatkiem propanolu w obrotowo-wibracyjnym młynie SPEX SamplePrep 8000D. Proces przygotowania materiału elektrodowego polegał na wypaleniu przygotowanych wcześniej wyprasek w syntetycznym powietrzu w temperaturze 1100 C przez 30 h. Otrzymanie materiału elektrolitowego przebiegało kilkuetapowo. Zhomogenizowane substraty w formie to maintaining high voltage levels and ensuring the stability of the anode by eliminating water vapour on its side. For PCFC-type cells, an effective, single-phase electrode material showing mixed proton-electron conductivity has not yet been developed, thanks to which effective work would occur in the entire volume of the electrode. When using a cermet material, the effective working surface is limited to the boundary of three phases: electrode-electrolyte-supplied gas. As in the case of anodes, there is no ideal cathode material showing mixed proton-electron conductivity, and in this case two-phase cermets are also commonly used. The solution for the lack of single-phase electrodes working in the whole volume seems to be the use of composite electrodes, which would include electrolyte material (providing ion transport) and electrodes (ensuring electron conductivity). Thanks to this solution it will be possible to provide mixed proton-electron conductivity in the entire volume of the electrode as schematically shown in Fig. 2. The key problems that make it difficult to popularize the use of SOFCs are the high costs of their manufacturing and the decrease in efficiency over a longer period of use. It has been observed that degradation of SOFC yield is usually caused by the grain growth of the catalytically active electrode material, sulphur poisoning or deposition of carbon on the electrode. A relatively new concept is the construction of the so-called symmetrical fuel cells [6 8]; this approach has also been used in this work. In a symmetrical cell, the use of the same material of both the anode and the cathode, not only simplifies the cell manufacturing process, but also solves the problem of carbon deposition, because the deposited carbon can be removed by replacing the redox reactions occurring on the anode and cathode [9, 10 ]. The purpose of this work was to synthesize materials: electrolyte Ba 0.9 La 0.1 Zr 0.25 Sn 0.25 In 0.5 O 3 δ and electrode SrFe 0.75 Mo 0.25 O 3-δ, develop a composite electrode based on them, as well as characterize the properties including the crystal structure of the obtained materials, electrical and transport properties of the electrolyte and cells measured in various atmospheres. 2. Research methodology Electrolyte Ba 0.9 La 0.1 Zr 0.25 Sn 0.25 In 0.5 O 3 δ and electrode SrFe 0.75 Mo 0.25 O 3-δ materials were obtained by high temperature solid state reaction using zirconium, indium, tin, lanthanum, iron and molybdenum oxides as well as barium and strontium carbonates (with 99.9% purity) as substrates. The starting compounds were weighed MCCM, 70, 2,

5 W. Skubida, K. Cichy, K. Świerczek proszku poddano kalcynacji w 950 C przez 24 h w atmosferze powietrza syntetycznego w celu rozkładu węglanu baru oraz wstępnego przereagowania substratów; następnie materiał zmielono i ponownie wygrzano w 950 C przez 24 h. Kalcynowany proszek sprasowano jednoosiowo pod ciśnieniem 100 MPa i wygrzewano w atmosferze powietrza atmosferycznego przez 4 godziny w temperaturach 1200 C i 1550 C. Celem zminimalizowania odparowania w wysokiej temperaturze pierwiastków takich jak bar, ind czy cyna, spiekane pastylki przykryto warstwą proszku o tym samym składzie oraz umieszczono w zamkniętych tyglach. Pomiary strukturalne wykonano metodą dyfraktometrii rentgenowskiej (XRD). Pomiary przeprowadzono w zakresie kątowym z wykorzystaniem dyfraktometru PANalytical Empyrean z lampą CuK α i detektorem PIXcel3D. Do pomiarów strukturalnych w podwyższonych temperaturach (HT-XRD), przeprowadzonych w zakresie temperatur od 25 C do 900 C w przepływie suchego powietrza syntetycznego (100 cm 3 /min, zawartość H 2 O < 3ppm), użyto przystawki wysokotemperaturowej Anton Paar HTK 1200N; analizowany materiał przed pomiarem poddano nawilżaniu, tj. wygrzewaniu przez 24 h w 250 C w przepływie wilgotnego (ok. 3% obj. H 2 O) powietrza syntetycznego. Parametry strukturalne zostały określone metodą Rietvelda, przy użyciu oprogramowania GSAS/EXPGUI [11, 12]. Analiza została przeprowadzona z wykorzystaniem grupy przestrzennej Pm-3m i zakładała dopasowanie parametru sieciowego, parametrów krzywej, przesunięcia zera i współczynnika drgań termicznych U iso. Materiał wygrzewany w 1200 C po rozkruszeniu w moździerzu posłużył za składnik elektrody kompozytowej, natomiast materiał wygrzany w 1550 C w formie gęstego spieku (gęstość względna > 95%) posłużył za elektrolit do dalszych badań. W celu określenia właściwości transportowych samego elektrolitu na jeden ze spieków naniesiono elektrody platynowe i poddano badaniom impedancyjnym. Aby przygotować elektrodę kompozytową, materiał elektrolitowy i elektrodowy zostały zmieszane i zhomogenizowane w moździerzu w dwóch różnych proporcjach wagowych (odpowiednio 1:1 i 2:1). Następnie przygotowane mieszaniny zmieszano z dodatkiem organicznego lepiszcza, przygotowując w ten sposób pasty elektrodowe. Gęsty elektrolit zeszlifowano do grubości 0,4 mm w celu oczyszczenia i przygotowania powierzchni do naniesienia kompozytowych elektrod. Elektrody kompozytowe nanoszono na elektrolit metodą sitodruku, tworząc po dwie warstwy elektrodowe z każdej strony. Następnie tak przygotowane komórki ogniwa zostały wypalone w temperaturze 1100 C w powietrzu atmosferycznym przez 2 h. Na wypalone elektrody in a stoichiometric proportion, and then homogenized by milling with the addition of isopropyl alcohol in the SPEX SamplePrep 8000D rotating-vibratory mill. The process of preparing the electrode material consisted in firing the previously prepared compacts in synthetic air at 1100 C for 30 hours. The electrolyte material was obtained in several stages. The homogenised powder substrates were calcined at 950 C for 24 h in a synthetic air atmosphere to decompose barium carbonate and pre-react the reactants; the material was then ground and reheated at 950 C for 24 h. The calcined powder was uniaxially pressed at 100 MPa and heated in an atmosphere of atmospheric air for 4 hours at temperatures of 1200 C and 1550 C. To minimize high-temperature evaporation of elements such as barium, indium or tin, sintered compacts were embedded in powder of the same composition and placed in closed crucibles. Structural measurements were made by X-ray diffractometry (XRD). The measurements were carried out in the angular range of using a PANalytical Empyrean diffractometer with a CuKα lamp and a PIXcel3D detector. The Anton Paar HTK 1200N high-temperature adapter was used for structural measurements at elevated temperatures (HT-XRD), which were carried out in the temperature range from 25 C to 900 C in the flow of dry synthetic air (100 cm 3 /min, H 2 O content < 3ppm); the analyzed material was subjected to humidification before the measurement, which consisted in heating samples for 24 hours at 250 C in the flow moist synthetic air (about 3% by volume of H 2 O). The structural parameters were determined using the Rietveld method using the GSAS/EXPGUI software [11, 12]. The analysis was carried out using the spatial group Pm-3m and assumed the adjustment of the network parameter, curve parameters, zero offset and thermal vibration factor U iso. The material heat treated at 1200 C after being crushed in a mortar served as the component of the composite electrode, while the material, heated at 1550 C in the form of a dense sinter (relative density > 95%), served as the electrolyte for further testing. In order to determine the transport properties of the electrolyte itself, platinum electrodes were applied to one of the sinters and subjected to impedance tests. The electrolyte and electrode materials were mixed and homogenized in a mortar in two different weight ratios (1:1 and 2:1, respectively) to prepare the composite electrode. The prepared mixtures were then mixed with the addition of an organic binder, thus preparing the electrode pastes. The dense electrolyte was ground to a thickness of 0.4 mm to clean and prepare the surface for the application of composite electrodes. 142 MCCM, 70, 2, 2018

6 Kompozytowe elektrody dla ogniw SPCFC naniesiono warstwy elektrod platynowych, służących za interkonektory, i całość wypalono w temperaturze 980 C przez 15 min. Następnie tak otrzymane komórki ogniwa zostały poddane badaniom elektrochemicznym. Właściwości elektryczne gęstego Ba 0,9 La 0,1 Zr 0,25 Sn 0,25 In 0,5 O 3 δ oraz otrzymanych komórek ogniwa mierzono metodą elektrochemicznej spektroskopii impedancyjnej AC (EIS) przy użyciu analizatora odpowiedzi częstotliwościowej Solartron Próbki zostały zamontowane w sondzie pomiarowej Probostat z elektrodami platynowymi. Zastosowane wymuszenie wynosiło 25 mv, a zakres częstotliwości pomiarów 0, Hz. Testy przeprowadzono w zakresie temperatur C w atmosferach suchego oraz nawilżonego powietrza syntetycznego (około 3% obj. H 2 O), a także nawilżonego wodoru. Przy dopasowaniu widm impedancyjnych wykorzystano odpowiedni obwód zastępczy R 0 -[R 1,CPE 1 ]-[R 2,CPE 2 ] i oprogramowanie Scribner Associates Inc. ZView Wyniki i dyskusja 3.1. Pomiary strukturalne Na Rys. 3 przedstawiono zestawienie danych dyfrakcyjnych otrzymanych dla badanego materiału Ba 0,9 La 0,1 Zr 0,25 Sn 0,25 In 0,5 O 3-δ na różnych etapach przygotowania. Refleksy pochodzące od węglanu baru są praktycznie niedostrzegalne już w przypadku proszku jednokrotnie wyprażonego w 950 C, natomiast efektem powtórnego wygrzewania był większy stopień przereagowania wyjściowych tlenków. Związek zsyntezowany zarówno w 1200 C, jak i w 1550 C wykrystalizował w postaci jednej fazy o re- Rys. 3. Zestawienie dyfraktogramów materiału Ba 0,9 La 0,1 Zr 0,25 Sn 0,25 In 0,5 O 3-δ na różnych etapach przygotowania. Fig. 3. Diffractograms of the of Ba 0.9 La 0.1 Zr 0.25 Sn 0.25 In 0.5 O 3-δ material at various stages of preparation. They were applied on the electrolyte by screen printing, creating two electrode layers on each side. The cells thus prepared were fired at 1100 C in atmospheric air for 2 hours. Layers of platinum electrodes, serving as interconnectors, were applied to the fired electrodes and the whole was fired at 980 C for 15 min. Cells thus obtained were subjected to electrochemical tests. The electrical properties of the dense Ba 0.9 La 0.1 Zr 0.25 Sn 0.25 In 0.5 O 3 δ and cells were measured by AC electrochemical impedance spectroscopy (EIS) using a Solartron 1260 frequency response analyzer. The samples were mounted in a Probostat probe with platinum electrodes. The applied extortion was 25 mv, and the measurement frequency range was Hz. The tests were carried out in the temperature range of C in atmospheres of dry and humidified synthetic air (about 3% by volume of H 2 O), as well as humidified hydrogen. When matching the impedance spectra, the appropriate substitute circuit R 0 -[R 1,CPE 1 ]- [R 2,CPE 2 ] and the Scribner Associates Inc. ZView 2.9 software were used. 3. Results and discussion 3.1. Structural measurements Fig. 3 presents a list of diffraction data obtained for the tested Ba 0.9 La 0.1 Zr 0.25 Sn 0.25 In 0.5 O 3 δ material at various stages of preparation. Reflections from barium carbonate are practically imperceptible already in the case of a powder that was once calcined at 950 C, while the reheating effect resulted in a higher degree of conversion of the starting oxides. The compound synthesized both at 1200 C and at 1550 C crystallized in the form of one phase with a cubic perovskite structure and a space group Pm-3m (Figs. 4a and 4b). An increase in the value of the cell parameter a was observed for the material obtained at 1200 C, when compared to the material obtained at a higher temperature; this relationship is described in more detail in Ref. [13]. Fig. 5 shows the diffraction data together with the fit results for the SrFe 0.75 Mo 0.25 O 3-δ electrode material. Similarly to the electrolyte compound, it also crystallized in the form of a cubic phase with the space group Pm-3m. The results of thermo-diffraction measurements of the humidified Ba 0.9 La 0.1 Zr 0.25 Sn 0.25 In 0.5 O 3 δ material are shown in Fig. 6a in the form of temperature dependence of the cell parameter a. In the initial heating stage, an increase in the value of parameter a (and the volume of the elementary cell at the same time) to a temperature of approx. 100 C MCCM, 70, 2,

7 W. Skubida, K. Cichy, K. Świerczek is observed, above which a drastic decrease of the parameter a is visible up to 300 C. This effect is caused by the desorption of water built-in earlier to the crystal structure of the electrolyte. In the range from 300 C to 900 C, the continuous expansion of the elementary cell and the increase in the value of parameter a are observed. During cooling from 900 C to 300 C a decrease in the value of parameter a is visible, while its course is practically linear in the C range. Interestingly, the elementary cell volume increases below 300 C and the increase is observed up to 100 C. This effect can be explained by the extraordinary affinity of the test compound to even trace amounts of H 2 O present in the atmosphere; studies described in Ref. [13] show that oxides of this type are able to incorporate into their structure water vapour from the air even when stored at room temperature. In this case, there may be a trace amount of water vapour in the synthetic air; despite the fact that its content in the gas flowing through the furnace chamber is below 3 ppm, a constant flow of 100 cm 3 min -1 may be sufficient for a sample of small volume to absorb significant amounts of H 2 O [14 16]. The value of parameter a has decreased again below 100 C. Based on the data measured during cooling from 900 C to 400 C, a linear coefficient of thermal expansion TEC was determined, which was 12.4(2) 10 6 K -1, which is the result that falls within the range of values typical for this type of material. HT-XRD measurement was also made for a sample of the SrFe 0.75 Mo 0.25 O 3-δ electrode material, and its results are presented in Fig. 6b. An increase in the cell parameter a is observed durgularnej strukturze perowskitu prostego i grupie przestrzennej Pm-3m (Rys. 4a i 4b). Dla materiału otrzymanego w temperaturze 1200 C zaobserwowano wzrost wartości parametru sieciowego a w porównaniu do materiału otrzymanego w wyższej temperaturze; zależność tę opisano szerzej w pracy [13]. Rys. 5 przedstawia dane dyfrakcyjne wraz z wynikami dopasowania dla materiału elektrodowego SrFe 0,75 Mo 0,25 O 3-δ. Podobnie jak w przypadku związku elektrolitowego ten także wykrystalizował w postaci fazy regularnej o grupie przestrzennej Pm-3m. Wyniki pomiarów termodyfrakcyjnych nawilżonego materiału Ba 0,9 La 0,1 Zr 0,25 Sn 0,25 In 0,5 O 3-δ przedstawiono na Rys. 6a w formie temperaturowej zależności parametru sieciowego a. W początkowym etapie ogrzewania obserwuje się przyrost wartości parametru a (a zarazem objętości komórki elementarnej) do temperatury ok. 100 C, powyżej której widoczny jest drastyczny spadek parametru a aż do 300 C. Efekt ten spowodowany jest desorpcją wody wbudowanej wcześniej do struktury krystalicznej elektrolitu. W przedziale od 300 C do 900 C obserwuje się ciągłe rozszerzanie komórki elementarnej i wzrost wartości parametru a. Podczas chłodzenia od 900 C do 300 C widoczny jest spadek wartości parametru a, przy czym w przedziale C jego przebieg jest praktycznie liniowe. Co ciekawe, poniżej 300 C dochodzi do wzrostu objętości komórki elementarnej i obserwowany jest on aż do 100 C. Efekt ten można wytłumaczyć nadzwyczajnym powinowactwem badanego związku do nawet śladowych ilości H 2 O obecnych w atmosferze; badania opisane w pracy [13] wykazują, że tlenki tego typu są zdolne a) b) Rys. 4. Dyfraktogramy rentgenowskie wraz z dopasowaniem metodą Rietvelda materiału Ba 0,9 La 0,1 Zr 0,25 Sn 0,25 In 0,5 O 3-δ w temperaturze 1200 C (a) i 1550 C (b). Fig. 4. X-ray diffraction patterns with Rietveld refinement of Ba 0.9 La 0.1 Zr 0.25 Sn 0.25 In 0.5 O 3-δ material at temperature of 1200 C (a) and 1550 C (b). 144 MCCM, 70, 2, 2018

8 Kompozytowe elektrody dla ogniw SPCFC wbudowywać do swej struktury parę wodną z powietrza nawet podczas składowania w temperaturze pokojowej. W tym przypadku winna może być śladowa ilość pary wodnej znajdująca się w syntetycznym powietrzu; pomimo tego, że jej zawartość w gazie przepływającym przez komorę pieca wynosi poniżej 3 ppm, to stały przepływ o natężeniu 100 cm 3 min -1 może być wystarczający, by próbka o niewielkiej objętości zaabsorbowała znaczące ilości H 2 O [14 16]. Poniżej 100 C wartość parametru a ponownie zmalała. Na podstawie danych zmierzonych podczas chłodzenia od temperatury 900 C do 400 C wyznaczono liniowy współczynnik rozszerzalności temperaturowej TEC, który wyniósł 12,4(2) 10 6 K -1, co jest wynikiem mieszczącym się w zakresie wartości typowych dla tego rodzaju materiałów. Pomiar HT-XRD został również wykonany dla próbki materiału elektrodowego, SrFe 0,75 Mo 0,25 O 3-δ, a jego wyniki zostały przedstawione na Rys. 6b. W całym analizowanym zakresie temperatur podczas ogrzewania obserwuje się wzrost parametru sieciowego a. Zależność zachowuje się w sposób praktycznie liniowy w przedziałach od temperatury pokojowej do 400 C oraz od 400 C do 900 C. Nie zaobserwowano znaczących rozbieżności wartości parametrów a wyznaczonych podczas chłodzenia w stosunku do tych wyznaczonych podczas grzania. Podobnie jak w przypadku związku Ba 0,9 La 0,1 Zr 0,25 Sn 0,25 In 0,5 O 3-δ, TEC wyznaczono na podstawie danych z przedziału C podczas chłodzenia. TEC wyniósł dla materiału elektrodowego 18,5(4) 10 6 K -1, a więc jest to wartość znacząco odbiegająca od tej dla badanego elektrolitu; daje to przesłanki do założenia, że ogniwo skonstruowane z omawianych materiałów nie wykazałoby należytej stabilności termomechanicznej. ing heating in the whole analyzed temperature range. The relationship behaves in a practically linear manner in the ranges from room temperature to 400 C and from 400 C to 900 C. There were no significant discrepancies in the values of parameters a determined during cooling in relation to those determined during heating. Similarly to the Ba 0.9 La 0.1 Zr 0.25 Sn 0.25 In 0.5 O 3 δ compound, TEC was determined based on data from C during cooling. TEC was 18.5(4) 10 6 K -1 for the electrode material, so it is a value significantly different to that for the electrolyte being tested; this gives grounds to assume that the cell constructed from the discussed materials would not show proper thermomechanical stability. Rys. 5. Dyfraktogram rentgenowski wraz z dopasowaniem metodą Rietvelda materiału SrFe 0,75 Mo 0,25 O 3-δ. Fig. 5. X-ray diffraction pattern with Rietveld refinement of SrFe 0.75 Mo 0.25 O 3-δ material. a) b) Rys. 6. Temperaturowa zależność parametru sieciowego a materiału Ba 0,9 La 0,1 Zr 0,25 Sn 0,25 In 0,5 O 3-δ (a) i SrFe 0,75 Mo 0,25 O 3-δ (b). Fig. 6. Temperature dependence of unit cell parameter a of Ba 0.9 La 0.1 Zr 0.25 Sn 0.25 In 0.5 O 3-δ (a) i SrFe 0.75 Mo 0.25 O 3-δ (b) material. MCCM, 70, 2,

9 W. Skubida, K. Cichy, K. Świerczek 3.2. Pomiary przewodnictwa elektrycznego Rys. 7a 7d przedstawiają przykładowe widma impedancyjne otrzymane w wyniku pomiarów przeprowadzonych w temperaturach 300 C oraz 800 C w atmosferach nawilżonego powietrza syntetycznego oraz mieszaniny argon-wodór (5%) w przypadku gęstego spieku Ba 0,9 La 0,1 Zr 0,25 Sn 0,25 In 0,5 O 3 δ oraz komórki ogniwa z elektrolitem Ba 0,9 La 0,1 Zr 0,25 Sn 0,25 In 0,5 O 3 δ i kompozytowymi elektrodami Ba 0,9 La 0,1 Zr 0,25 Sn 0,25 In 0,5 O 3 δ - SrFe0,75 Mo 0,25 O 3-δ (stosunek masowy 2:1). W przypadku elektrolitu przeprowadzono również pomiar w suchym powietrzu syntetycznym. W pierwszym podejściu podjęto próbę konstrukcji ogniwa z elektrodami kompozytowymi o stosunku masowym 1:1, jednak taka ilość materiału elektrolitowego nie była wystarczająca by skompensować dużą różnicę współczynników TEC obu materiałów i uniknąć problemów z adhezją z elektrolitem. Doprowadziło to do uniemożliwienia wykonania komórki ogniwa do pomiarów przewodnictwa. Złożono zatem komórkę zawierającą kompozyt elektrody o stosunku 2:1. Większa ilość materiału elektrolitowego w kompozycie poprawiła właściwości mechaniczne na tyle, że możliwe było poddanie komórki ogniwa badaniom impedancyjnym. Zarówno w przypadku elektrolitu jak i komórki w najwyższej temperaturze opór zarejestrowany w atmosferze wodoru jest znacznie większy od tego zarejestrowanego dla powietrza syntetycznego. Co ciekawe wraz ze zmniejszaniem się temperatury różnica ta staje się coraz mniejsza. W temperaturze 300 C różnica ta staje się już mniej istotna. W przypadku spieku elektrolitu (Rys. 7a i 7b) w zakresie niskich temperatur ( C) widma impedancyjne przedstawiają jeden półokrąg, który można interpretować jako całkowite przewodnictwo elektrolitu. W zakresie temperatur C następuje najpewniej zmiana mechanizmu transportu ładunku [13], co skutkuje pojawieniem się przesunięcia względem początku układu współrzędnych (całkowite przewodnictwo elektrolitu interpretowane jest, jako suma przesunięcia i półokręgu). W najwyższych temperaturach ( C) przesunięcie staje się elementem dominującym, a pojawiający się drugi półokrąg (w zakresie niskich częstotliwości prawy) odpowiada transferowi ładunku na granicy próbki i elektrod. W przypadku komórki ogniwa (Rys. 7c i 7d) widma impedancyjne w zakresie niskich temperatur ( C) składają się z dwóch półokręgów i pokazują przesunięcie względem początku układu współrzędnych; przesunięcie i półokrąg w zakresie wysokich częstotliwości (lewy) interpretowane jest jako część związana z elektrolitem, natomiast drugi (prawy) jako 3.2. Measurements of electrical conductivity Figs. 7a 7d show examples of impedance spectra obtained as a result of measurements carried out at 300 C and 800 C in atmospheres of humidified synthetic air and argon-hydrogen (5%) for dense Ba 0.9 La 0.1 Zr 0.25 Sn 0.25 In 0.5 O 3 δ sinter and a cell made of Ba 0.9 La 0.1 Zr 0.25 Sn 0.25 In 0.5 O 3 δ electrolyte and composite Ba 0.9 La 0.1 Zr 0.25 Sn 0.25 In 0.5 O 3 δ - SrFe 0.75 Mo 0.25 O 3-δ electrodes (mass ratio 2:1). The measurement was also carried out in dry synthetic air in the case of the electrolyte. In the first approach, an attempt was made to construct a cell with composite electrodes with a 1:1 mass ratio, but this amount of electrolyte material was not sufficient to compensate for the large difference in the TEC coefficients of both materials and to avoid adhesion problems with the electrolyte. This led to the cell being unable to perform conductivity measurements. A cell containing an electrode composite with a 2:1 ratio was therefore made. The greater amount of electrolyte material in the composite improved the mechanical properties to the extent that the cell could be subjected to impedance testing. For both electrolyte and cells at the highest temperature the resistance recorded in the hydrogen atmosphere is much larger than that recorded for synthetic air. Interestingly, as the temperature decreases, this difference becomes smaller. The difference becomes less important at 300 C. In the case of sintered electrolyte (Fig. 7a and 7b) in the low temperature range ( C) impedance spectra show one semicircle, which can be interpreted as the total electrolyte conductivity. In the temperature range of C, the change of the charge transport mechanism is most likely [13], resulting in a shift relative to the origin (total electrolyte conductance is interpreted as the sum of the shift and semicircle). The shift becomes the dominant element at the highest temperatures ( C) and the second semicircle appears (in the low frequency range - right one), which corresponds to the transfer of charge at the border between the sample and the electrodes. Impedance spectra that were determined for the cell (Figs. 7c and 7d) in the low temperature range ( C) consist of two semicircles and show the offset relative to the origin of the coordinate system; the shift and semicircle in the high frequency range (left one) is interpreted as the part related to the electrolyte, while the second semicircle (right one) as the electrode resistance. At elevated temperatures, the spectra look similar to those of the electrolyte, but in this case the whole spectrum is the cell resistance. Obtained impedance data were the basis for deter- 146 MCCM, 70, 2, 2018

10 Kompozytowe elektrody dla ogniw SPCFC mining the conductivity characteristics of the respective samples as a function of temperature. Figs. 8a and 8b show the received dependencies in the Arrhenius system. In the case of electrolyte the conductivity in the atmosphere of humidified synthetic air is higher than the conductivity in a dry atmosphere throughout the entire temperature range. Interestingly, in the case of values obtained in the atmosphere of humidified hydrogen at elevated temperatures, they are smaller than those obtained in dry synthetic air. However, as the temperature decreases, the conductivity values increase systematically up to the level obtained in the humidified synthetic air. In the case of the conductivity of the cell, the values are almost identical to those obtained for the electrolyte material. This proves that the transport of H + ions is not disturbed by the electrode. This is undoubtedly the effect of using electrolyte materials as one of the components of composite electrodes. Table 1 summarizes the total conductivity values of the electrolyte and the cell measured in atmospheres of humidified synthetic air and Ar/H 2. As one can see, opór elektrodowy. W podwyższonych temperaturach widma wyglądają analogicznie jak w przypadku elektrolitu, jednakże w tym przypadku całe widmo stanowi opór komórki ogniwa. Uzyskane dane impedancyjne były podstawą wyznaczenia charakterystyk przewodnictwa właściwego próbek w funkcji temperatury. Na Rys. 8a i 8b przedstawiono otrzymane zależności w układzie Arrheniusa. W przypadku elektrolitu przewodnictwo w atmosferze nawilżonego powietrza syntetycznego jest wyższe od przewodnictwa w atmosferze suchego w całym zakresie temperaturowym. Co ciekawe w przypadku wartości otrzymanych w atmosferze nawilżonego wodoru w podwyższonych temperaturach są one mniejsze od tych uzyskanych w suchym powietrzu syntetycznym. Jednakże wraz ze zmniejszaniem się temperatury wartości przewodnictwa systematycznie rosną aż do poziomu uzyskanego w nawilżonym powietrzu syntetycznym. W przypadku przewodnictwa celi wartości są niemal tożsame z uzyskanymi dla materiału elektrolitowego. Dowodzi to tego, że transport jonów H + nie jest zaburzony przez elektrodę. Jest to niewątpliwie efekt zaa) b) c) d) Rys. 7. Wykresy Nyquista dla elektrolitu Ba 0,9 La 0,1 Zr 0,25 Sn 0,25 In 0,5 O 3 δ (a) i (b) oraz komórki ogniwa (c) i d). Fig. 7. Nyquist plots of Ba 0,9 La 0,1 Zr 0,25 Sn 0,25 In 0,5 O 3 δ electrolyte (a) and (b) and cell (c) and (d). MCCM, 70, 2,

11 W. Skubida, K. Cichy, K. Świerczek stosowania materiały elektrolitowego jako jednego ze składników kompozytowych elektrod. W Tabeli 1 zestawiono wartości przewodnictwa całkowitego elektrolitu i komórki ogniwa zmierzonych w atmosferach nawilżonego powietrza syntetycznego i Ar/H 2. Jak można zauważyć wartości obliczone dla celi są mniejsze od tych uzyskanych w przypadku czystego elektrolitu prawie w całym zakresie temperatur. Jedynie w najniższych temperaturach wartości te są nieznacznie większe. the values calculated for the cell are smaller than those obtained in the case of pure electrolyte almost in the entire temperature range. These values are slightly higher only at the lowest temperatures. Table 2 summarizes the values of the activation energy of the conductivity calculated on the basis of the slope of the line which corresponded to the linear fit of the data in the Arrhenius system. For all materials, these energies are smaller in the temperature range up to 475 C than at higher temperatures, which can be a) b) Rys. 8. Zależność przewodnictwa elektrycznego w funkcji temperatury w układzie Arrheniusa w różnych atmosferach: a) elektrolit Ba 0,9 La 0,1 Zr 0,25 Sn 0,25 In 0,5 O 3 δ, b) komórka ogniwa. Fig. 8. Arrhenius-type plots of electrical conductivity as a function of atmospheres: a) Ba 0.9 La 0.1 Zr 0.25 Sn 0.25 In 0.5 O 3 δ electrolyte, b) cell. Tabela 1. Obliczone wartości całkowitego przewodnictwa w atmosferach nawilżonego powietrza syntetycznego oraz Ar/H 2 dla elektrolitu i komórki ogniwa. Table 1. Calculated values of total conductivity in atmospheres of humidified synthetic air and Ar/H 2 for electrolyte and cell. Temperatura / Temperature [ C] Elektrolit / Electrolite [S cm -1 ] Komórka ogniwa / Cell [S cm -1 ] Powietrze / Air Ar + H 2 Powietrze / Air Ar + H , , , , , , , , , , , , , , , , , , , , , , , , MCCM, 70, 2, 2018

12 Kompozytowe elektrody dla ogniw SPCFC Tabela 2. Energia aktywacji przewodnictwa w zakresie temperatur do 800 C dla elektrolitu Ba 0,9 La 0,1 Zr 0,25 Sn 0,25 In 0,5 O 3 δ i komórki ogniwa. Table 2. Activation energy of conductivity at temperatures up to 800 C for Ba 0.9 La 0.1 Zr 0.25 Sn 0.25 In 0.5 O 3 δ electrolyte and cell. T [ C] EA [ev] Elektrolit / Electrolite Powietrze / Air ,95 Powietrze / Air ,67 Powietrze nawilżone H 2 O / Air humidified ,84 Powietrze nawilżone H 2 O / Air humidified ,56 Nawilżony Ar/H 2 / Ar/H 2 humidified ,87 Nawilżony Ar/H 2 / Ar/H 2 humidified ,57 Komórka ogniwa / Cell Powietrze nawilżone H 2 O / Air humidified ,62 Powietrze nawilżone H 2 O / Air humidified ,48 Nawilżony Ar/H 2 / Ar/H 2 humidified ,63 Nawilżony Ar/H 2 / Ar/H 2 humidified ,39 W Tabeli 2 zestawiono wartości energii aktywacji przewodnictwa obliczone na podstawie nachylenia prostej, odpowiadającej liniowemu dopasowaniu danych w układzie Arrheniusa. Dla wszystkich materiałów energie te w zakresie temperatur do 475 C są mniejsze aniżeli w wyższych temperaturach, co można powiązać ze znaczącym udziałem przewodnictwa protonowego, którego mechanizm charakteryzuje się niższą barierą energetyczną [17]. Ponadto w przypadku elektrolitu wyznaczono wartości przewodnictwa protonowego w całym zakresie temperatur oraz wartości liczb przenoszenia, jako stosunek przewodnictwa protonowego do przewodnictwa całkowitego (Tabela 3). Wartości te nie przekraczają 0,7 w badanym zakresie temperatur, co wskazuje na nadal silny udział składowej związanej z wakancjami tlenowymi. Otrzymane wartości przewodnictwa protonowego są dość zbliżone do wartości dostępnych w literaturze dla tlenków perowskitowych [5, 17]. related to a significant contribution of the proton conductivity, whose mechanism is characterized by a lower energy barrier [17]. In addition, proton conductivity values were determined in the case of electrolyte over the entire temperature range and transference number values as the ratio of the proton conductivity to the total conductivity (Table 3). These values do not exceed 0.7 in the studied temperature range, which indicates a still high content of the component associated with oxygen vacancies. The obtained values of proton conductivity are quite similar to the values available in literature for perovskite oxides [5, 17]. MCCM, 70, 2,

13 W. Skubida, K. Cichy, K. Świerczek Tabela 3. Wartości obliczonego przewodnictwa protonowego, σ H, i liczby przenoszenia, t H, dla elektrolitu Ba 0,9 La 0,1 Zr 0,25 Sn 0,25 In 0,5 O 3 δ. Table 3. Values of calculated proton conductivity, σ H, and transference numbers, t H, for Ba 0.9 La 0.1 Zr 0.25 Sn 0.25 In 0.5 O 3 δ electrolyte. Temperatura / Temperature [ C] σ H = σ H2O σ pow. suche / σ H = σ H2O σ dry air * [S cm -1 ] t H = σ H /σ H2O 800 3, , , , , , , , , , , , , , , , , , , , , ,66 * σ H2O przewodnictwo całkowite w atmosferze nawilżonego powietrza syntetycznego / total conductivity in the atmosphere of humidified synthetic air; σ pow. suche / σ dry air przewodnictwo całkowite w atmosferze suchego powietrza syntetycznego / total conductivity in the atmosphere of dry synthetic air. 4. Podsumowanie Elektrolit Ba 0,9 La 0,1 Zr 0,25 Sn 0,25 In 0,5 O 3 δ oraz materiał elektrodowy SrFe 0,75 Mo 0,25 O 3-δ zostały zsyntezowane i przebadane pod kątem struktury krystalicznej, właściwości elektrycznych i transportowych mierzonych w różnych atmosferach (suchego powietrza syntetycznego, nawilżonego powietrza syntetycznego oraz mieszaniny Ar/H 2 ). Materiały otrzymano jako jednofazowe, o strukturze regularnej i symetrii Pm- -3m. Przeprowadzono pomiary HT-XRD które umożliwiły wyznaczenie współczynników TEC obu materiałów. Wytworzono dwa składy kompozytowych elektrod Ba 0,9 La 0,1 Zr 0,25 Sn 0,25 In 0,5 O 3 δ -SrFe 0,75 Mo 0,25 O 3-δ o różnym stosunku masowym (1:1 oraz 2:1). W przypadku elektrod o proporcji 1:1, z powodu nieskompensowanej dużej różnicy współczynników TEC składowych związków, ich adhezja z elektrolitem była niewystarczająca, uniemożliwiająca skonstruowanie komórki ogniwa. Zwiększenie udziału elektrolitu w elektrodzie przy stosunku 2:1 poprawiło właściwości mechaniczne na tyle, że możliwe było wykonanie komórki ogniwa i poddanie jej badaniom impedancyjnym. Pomiary właściwości transportowych wykazały pojawienie się składowej protonowej przewodnictwa, o czym świadczy odpowiedni spadek wartości impedancji próbek badanych w nawilżonej atmosferze. Uzyskane wartości przewodnictwa protonowego są porównywalne do innych tlenków perowskitowych z układu Ba-Sr-Zr-Ce i innych. Przeprowadzone badania pokazują, że możliwe jest stosowanie kompozytowych elektrod w układzie syme- 4. Summary Ba 0.9 La 0.1 Zr 0.25 Sn 0.25 In 0.5 O 3 δ electrolyte and SrFe 0.75 Mo 0.25 O 3-δ electrode material were synthesized and tested for crystalline structure, electrical and transport properties measured in various atmospheres (dry synthetic air, humidified synthetic air and Ar/H 2 mixture). The materials were obtained as single-phase, with cubic structure and symmetry Pm-3m. HT-XRD measurements were carried out which allowed to determine the TEC coefficients of both materials. Two compositions of Ba 0.9 La 0.1 Zr 0.25 Sn 0.25 In 0.5 O 3 δ - SrFe 0.75 Mo 0.25 O 3-δ composite electrodes with different mass ratio (1:1 and 2: 1) were prepared. In the case of 1:1 electrodes, due to the uncompensated large difference in the TEC coefficients of the compounds, their adhesion with the electrolyte was insufficient, making it impossible to construct the cell. The increase of the electrolyte fraction in the electrode at the ratio of 2:1 improved the mechanical properties so much that it was possible to make a cell and subject it to impedance tests. Measurements of transport properties showed the appearance of a proton component of conductivity, as evidenced by the corresponding decrease in the impedance value of samples tested in a humidified atmosphere. The obtained values of proton conductivity are comparable to other perovskite oxides from the Ba-Sr-Zr-Ce system and others. The presented research shows that it is possible to use composite electrodes in a symmetrical system in 150 MCCM, 70, 2, 2018

14 Kompozytowe elektrody dla ogniw SPCFC trycznym w przypadku ogniw typu SPCFC, jednakże wymagane są dalsze poszerzone badania w kontekście możliwych składów takich elektrod. Podziękowanie Niniejsza praca była finansowana ze środków Narodowego Centrum Nauki przyznanych na podstawie decyzji numer UMO-2016/21/N/ST8/ the case of SPCFC type cells, however, further extended investigations are required in the context of possible compositions of such electrodes. Acknowledgement This work was financed by the National Science Center granted on the basis of the decision number UMO- 2016/21/N/ST8/ Bibliografia / References [1] Dusastre, V., Kilner, J. A.: Optimisation of composite cathodes for intermediate temperature SOFC applications, Solid State Ionics, 126, (1999), 163. [2] Hea, B., Dingb, D., Lingc, Y., Zhaod, L., Chenga, J.: Fabrication and evaluation of stable micro tubular solid oxide fuel cells with BZCY-BZY bi-layer proton conducting electrolytes, Int. J. Hydrogen Energy, 39, (2014), [3] Iwahara, H., Asakurab, Y., Katahira, K., Tanaka, M.: Prospect of hydrogen technology using proton-conducting ceramics, Solid State Ionics, 168, 3, (2004), [4] Sakai, T., Isa, K., Matsuka, M., Kozai, T., Okuyama, Y., Ishihara, T., Matsumoto H.: Electrochemical hydrogen pumps using Ba doped LaYbO 3 type proton conducting electrolyte, Int. J. Hydrogen Energy, 38, (2013), [5] Zając, W., Rusinek, D., Zheng, K., Molenda, J.: Applicability of Gd-doped BaZrO 3, SrZrO 3, BaCeO 3 and SrCeO proton conducting perovskites as electrolytes for solid oxide fuel cells, Cent. Eur. J. Chem., 11, (2013), 471. [6] Liu, X. J., Han, D., Zhou, Y. C., Meng, X., Wu, H., Li, J. L., Zeng, F. R.: Sc-substituted La 0.6 Sr 0.4 FeO 3 δ mixed conducting oxides as promising electrodes for symmetrical solid oxide fuel cells, J. Power Sources, 246, (2014), 457. [7] Coronado, R. M., Aguadero, A., Coll, D. P., Troncoso, L., Alonso, J. A., Díaz, M. T. F.: Characterization of La 0.5 Sr 0.5 Co 0.5 Ti 0.5 O 3 δ as symmetrical electrode material for intermediate-temperature solid-oxide fuel cells, Int. J. Hydrogen Energy, 37, (2012), [8] Vázquez, J. C., Morales, J. C. R., Marrero-López, D., Martínez, J. P., Núñez, P., Gómez-Romero, P.: Fe-substituted (La,Sr)TiO 3 as potential electrodes for symmetrical fuel cells (SFCs), J. Power Sources, 171, (2007), 552. [9] Bastidas, D. M., Tao, S., Irvine, J. T. S.: A symmetrical solid oxide fuel cell demonstrating redox stable perovskite electrodes, J. Mater. Chem., 16, (2006), [10] Ruiz-Morales, J. C., Marrero-Lopez, D., Canales- -Vazquez, J., Irvine, J.T.S.: Symmetric and reversible solid oxide fuel cells, RSC Adv., 1, (2011), [11] Larson, A. C., Von Dreele, R. B.: General structure analysis system (GSAS), Los Alamos Natl. Lab. Rep. No. LAUR (2004). [12] Toby, B. H.: EXPGUI, a graphical user interface for GSAS, J. Appl. Cryst., 34, (2001), 210. [13] Skubida, W., Niemczyk, A., Zheng, K., Liu, X., Świerczek, K.: Crystal Structure, Hydration, and Two-Fold/Single-Fold Diffusion Kinetics in Proton-Conducting Ba 0.9 La 0.1 Zr 0.25 Sn 0.25 In 0.5 O 3 δ Oxide, Crystals, 8, (2018), 136. [14] Andersson, A. K. E., Selbach, S. M., Knee, S. C., Grande, T.: Chemical Expansion Due to Hydration of Proton Conducting Perovskite Oxide Ceramics, J. Am. Ceram. Soc., 97, (2014), [15] Han, D., Shinoda, K., Uda, T.: Dopant Site Occupancy and Chemical Expansion in Rare Earth Doped Barium Zirconate, J. Am. Ceram. Soc., 97, (2014), 643. [16] Kreuer, K. D.: On the complexity of proton conduction phenomena, Solid State Ionics, 136, (2000), 149. [17] Colomban, P., Slodczyk, A., Lamago, D., Andre, G., Zaafrani, O., Lacroix, O., Willemin, S., Sala, B.: Proton Dynamics and Structural Modifications in the Protonic Conductor Perovskites, J. Phys. Soc. Jpn., 79, (2010), Suppl. A 1 6. [18] Świerczek, K., Zając, W., Klimkowicz, A., Zheng, K., Malikova, N., Dabrowski, B.: Crystal structure and proton conductivity in highly oxygen-deficient Ba 1 x La x (In,Zr,Sn)O 3 δ perovskites, Solid State Ionics, 275, (2015), 58. Otrzymano 27 marca 2018, zaakceptowano 5 kwietnia Received 27 March 2018, accepted 5 April MCCM, 70, 2,
