1 KATALOG 2017/2018 STAN SUROWY BUDYNKU ELEMENTY STROPOWE ELEMENTY FUNDAMENTOWE ELEMENTY ŚCIENNE ELEMENTY SYSTEMÓW KOMINOWYCH MATERIAŁY BUDOWLANE

2 BETARD SP. Z O.O. BIURA OBSŁUGI KLIENTA CENTRALA DŁUGOŁĘKA tel.: mail: bok@betard.pl Długołęka, ul. Polna 30, Mirków ODDZIAŁ WIERUSZÓW tel.: , wieruszow@betard.pl ul. Ostrzeszowska 8, Wieruszów Od lat specjalizujemy się w produkcji elementów betonowych dla budownictwa. Naszymi odbiorcami są firmy i inwestorzy indywidualni, realizujący budowy o różnym charakterze i skali. Dziękujemy za zaufanie. ODDZIAŁ GOŁOGŁOWY tel.: , klodzko@betard.pl Gołogłowy 37, Gołogłowy

3 Spis treści STROPOWE FUNDAMENTOWE ŚCIENNE KOMINOWE Elementy stropowe Elementy fundamentowe Elementy ścienne Elementy systemów kominowych 8 Płyty stropowe typu Filigran 10 Elementy stropów Teriva 14 Belki Teriva 14 Pustaki Teriva 16 Płyty stropowe WPS 16 Płyty kanałowe typu S 17 Dachowe płytki korytkowe Kształtki wieńcowe i nadproża 22 Bloczki betonowe 23 Bloczki owe 24 Pustaki szalunkowe 28 Elementy ścienne owe 30 Elementy ścienne żużlobetonowe 31 Wybrane dane techniczne - tabela porównawcza 34 Oferta systemów kominowych 36 Dopuszczalna wysokość komina 38 System kominowy UNI Fe 40 System kominowy UNI Fu 42 System kominowy UNI Las 44 System kominowy OSMO Fu 45 System kominowy OSMO Las 46 Pustaki kominowe 46 Pustaki wentylacyjne 47 Płyty przykrywające 18 Kształtki wieńcowe i nadproża Materiały budowlane 50 Materiały budowlane 51 Betony towarowe 52 Kruszywo keramzyt 52 Zaprawa ciepłochronna 4 STROPY, ŚCIANY, KOMINY STAN SUROWY BUDYNKU 5

4 BETARD Firma Betard jest obecna na rynku już od 25 lat. Swój dynamiczny rozwój zawdzięcza specjalizacji w produkcji elementów prefabrykowanych dla budownictwa: od mieszkaniowego poprzez obiekty użyteczności publicznej i przemysłowe, po skomplikowane elementy konstrukcji inżynierskich, drogowych, mostowych, hydrotechnicznych i innych. Celem firmy jest produkcja najwyższej jakości materiałów budowlanych z betonu, także nietypowych, wykonywanych na specjalne zamówienia dla firm i dla odbiorców indywidualnych, niezależnie od ich rodzaju i wielkości inwestycji. Elementy stropowe Na szczególną uwagę w naszej, szerokiej ofercie produkcji zasługują systemy stropowe. Wytwarzane z zastosowaniem nowoczesnych rozwiązań projektowych i technologicznych. Bogaty wybór systemów zaspokaja rosnące oczekiwania zarówno klientów indywidualnych jak i firm wykonawczych, konstruktorów i architektów. W tradycyjnym budownictwie charakteryzującym się licznymi podziałami wewnątrz budynku wykorzystuje się rozwiązania stropowe typu płytowego i gęstożebrowego, które pod każdym względem spełniają wymogi konstrukcyjne jednocześnie zapewniając szybki i prosty montaż. Nasi doradcy techniczni i architekci służą radą i pomocą w rozwiązywaniu wszelkich problemów technicznych i projektowych. 6 STROPY, ŚCIANY, KOMINY STAN SUROWY BUDYNKU 7

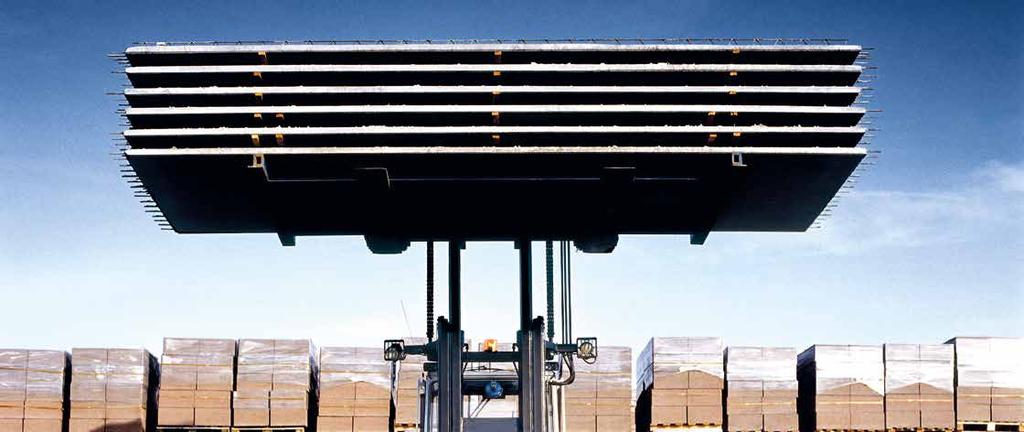

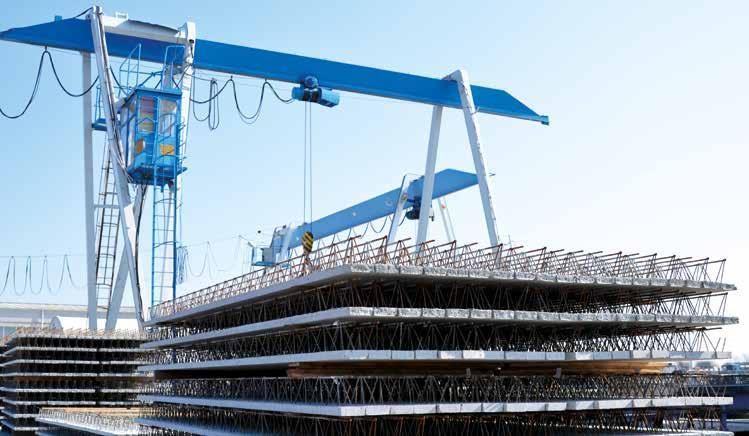

5 Przykładowy schemat ułożenia poszczególnych płyt stropu typu filigran na budynku jednorodzinnym W tym przypadku strop budynku składa się z 12 prefabrykowanych płyt stropowych, które transportowane są na plac budowy samochodem typu dłużyca i montowane z kół dźwigiem (czas montażu płyt do dwóch godzin). Płyty stropowe typu Filigran Strop z płyt filigran jest konkurencyjny pod względem ekonomicznym w stosunku do innych technologii. Dzięki dużej dokładności i gładkiej powierzchni dolnej - stropów nie tynkuje się. Roboty wykończeniowe ograniczają się do wypełnienia styków między płytami i przeszpachlowania sufitu. Stropy żelbetowe zespolone Filigran są jednym z czterech systemów stropowych w naszej ofercie. Nowoczesne, szybkie i łatwe w montażu ekonomiczne stropy Filigran to propozycja dla wszystkich, którym zależy na precyzyjnym i szybkim wykonaniu stropu. Współczesne, śmiałe formy architektoniczne wymagają stosowania nowoczesnych rozwiązań konstrukcyjnych, którym w zakresie stropów sprostać może jedynie Filigran. Wyróżnia się nieograniczonymi możliwościami formowania powierzchni stropów pod względem kształtów i wymiarów - ich geometria ograniczona jest jedynie inwencją twórczą architektów. Konstruktorom pozwalają przyjmować skomplikowane schematy statyczne i złożone układy obciążeń. Stropy Filigran składają się z elementów prefabrykowanych płyt stropowych, dodatkowego zbrojenia montowanego przez wykonawcę na budowie i betonu wylewanego na budowie, nazywanego nadbetonem. Prefabrykaty stropowe filigran mają postać żelbetowych płyt o grubości 5-7 cm, wraz ze zbrojeniem głównym stropu oraz stalowymi kratownicami przestrzennymi, częściowo zabetonowanymi w płycie. Grubość elementów zależy od grubości otuliny zbrojenia oraz od ilości zbrojenia w płycie. Kratownice nadają prefabrykatowi odpowiednią sztywność w czasie transportu i montażu stropu, służą również do właściwego połączenia prefabrykatu z pozostałą częścią stropu, wykonywaną na budowie. Obie warstwy stropu są ze sobą zespolone dodatkowo poprzez szorstką i celowo nierówną powierzchnię płyty prefabrykowanej. Pojedyncze płyty filigran produkujemy w wymiarach dostosowanych do geometrii stropu szerokości podstawowe płyt, ze względów produkcyjnych i transportowych, nie przekraczają 240 cm; długości płyt odpowiadają rozpiętości stropu. Ilość zbrojenia oraz parametry techniczne stropu każdorazowo określa projekt wykonawczy stropu filigran, opracowywany indywidualnie dla każdego obiektu. 8 STROPY, ŚCIANY, KOMINY STAN SUROWY BUDYNKU 9

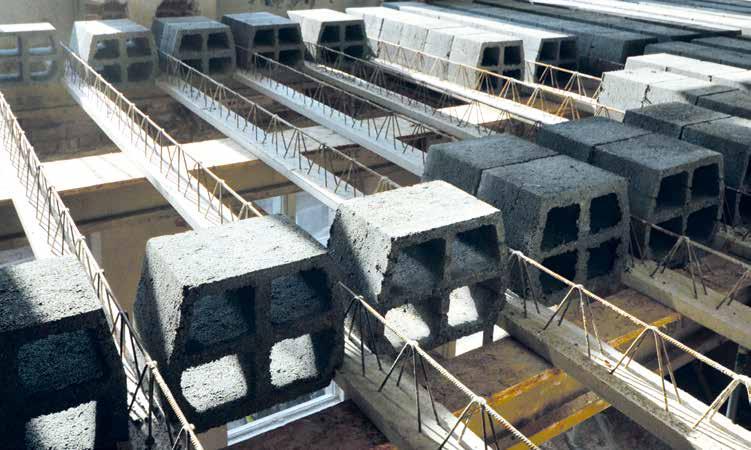

6 Przykład ułożonego i zalanego stropu Teriva na budynku jednorodzinnym Nasza firma udostępnia Państwu również materiały zawierające wytyczne montażu stropu Teriva i informacje techniczne. Elementy stropów Teriva Stropy typu Teriva to żelbetowe stropy gęstożebrowe, składające się z prefabrykowanych belek kratownicowych, pustaków, zbrojenia przypodporowego, żeber rozdzielczych i nadbetonu. Ze względu na niewielkie wymiary elementów, wykonanie stropu nie wymaga ciężkiego sprzętu. Nośność stropu wykonanego w systemie Teriva wynosi od 1,5 kn/m 2 do 5,0 kn/m 2 (obciążenie użytkowe), maksymalna rozpiętość stropu wynosi 8,60 m, co pozwala na stosowanie tego typu rozwiązania nie tylko w budownictwie mieszkaniowym, ale również w budynkach użyteczności publicznej i obiektach przemysłowych. Z uwagi na łatwość montażu, są to obecnie jedne z najpopularniejszych stropów wykonywanych w budownictwie jedno i wielorodzinnym. Szczególnie tam, gdzie budynki wznoszone są systemem gospodarczym. Po ułożonym stropie Teriva poruszamy się tylko po podestach roboczych. Pustaki wypełniające strop nie są przystosowane do przenoszenia obciążeń punktowych i dynamicznych. Może to grozić wypadkiem na budowie. Strop uzyskuje pełne parametry techniczne po osiągnięciu przez beton wytrzymałości normowej. Zastosowanie: budownictwo mieszkaniowe (niskie i wielokondygnacyjne), budynki użyteczności publicznej, obiekty przemysłowe. Zalety: lekkość, łatwość montażu (strop nazywany Systemem dwóch ludzi ), nie wymaga ciężkiego sprzętu, duża wytrzymałość i trwałość, wysoka izolacyjność cieplna, wysoka izolacyjność akustyczna, duża rozpiętość stropu (długość do 860 cm). 10 STROPY, ŚCIANY, KOMINY STAN SUROWY BUDYNKU 11

7 Ze względu na zakres stosowania (rozpiętość, nośność) i dokumentacje rozróżniamy stropy: Teriva I, strop stosowany w budownictwie mieszkaniowym, o dopuszczalnym charakterystycznym obciążeniu zewnętrznym 1,5 kn/m 2 (obciążenie użytkowe). Rozpiętość osiowa stropu wynosi 2,40-6,00 m. Rozstaw osiowy belek stropowych wynosi 60 cm. Wysokość pustaków to 21 cm, a grubość gotowego stropu (z warstwą nadbetonu) 24 cm. Teriva Nova, strop stosowany w budownictwie mieszkaniowym, o dopuszczalnym charakterystycznym obciążeniu zewnętrznym do 1,5 kn/m 2 (obciążenie użytkowe). Rozpiętość osiowa stropu wynosi 2,40-7,20 m. Rozstaw osiowy belek stropowych wynosi 60 cm. Wysokość pustaków to 21 cm, a grubość gotowego stropu (z warstwą nadbetonu) 24 cm. Teriva I Bis, strop stosowany w budownictwie mieszkaniowym, o dopuszczalnym charakterystycznym obciążeniu zewnętrznym 1,5 kn/m 2 (obciążenie użytkowe). Rozpiętość osiowa stropu wynosi 2,40-7,20 m. Rozstaw osiowy belek stropowych wynosi 45 cm. Wysokość pustaków to 23,5 cm, a grubość gotowego stropu (z warstwą nadbetonu) 26,5 cm. Teriva II, strop stosowany w budownictwie mieszkaniowym i budownictwie ogólnym, gdzie obciążenie użytkowe nie przekracza 3,0 kn/m 2. Rozpiętość osiowa stropu wynosi 2,40-7,80 m. Belki stropowe układane są w rozstawie osiowym co 45 cm. Wysokość pustaków to 30 cm, a grubość gotowego stropu (z warstwą nadbetonu) 34 cm. Teriva III, strop stosowany w budownictwie mieszkaniowym i budownictwie ogólnym, gdzie obciążenie użytkowe nie przekracza 5,0 kn/m 2. Rozpiętość osiowa stropu wynosi 2,40-7,20 m. Belki stropowe układane są w rozstawach co 45 cm. Wysokość pustaków to 30 cm, a grubość gotowego stropu (z warstwą nadbetonu) 34 cm. Teriva 4.0/1, strop stosowany w budownictwie mieszkaniowym i budownictwie ogólnym, o dopuszczalnym charakterystycznym obciążeniu użytkowym do 1,5 kn/m 2 (obciążenie całkowite ponad ciężar własny stropu do 4,0 kn/m 2 ). Rozpiętość osiowa stropu wynosi 2,40-7,20 m. Belki stropowe układane są w rozstawach co 60 cm. Wysokość pustaków to 21 cm, a grubość gotowego stropu (z warstwą nadbetonu) 24 cm. Teriva 4.0/2, strop stosowany w budownictwie mieszkaniowym i budownictwie ogólnym, o dopuszczalnym charakterystycznym obciążeniu użytkowym do 1,5 kn/m 2 (obciążenie ponad ciężar własny stropu do 4,0 kn/m 2 ). Rozpiętość osiowa stropu wynosi 2,40-8,00 m. Belki stropowe układane są w rozstawach co 60 cm. Wysokość pustaków to 26 cm, a grubość gotowego stropu (z warstwą nadbetonu) 30 cm. Teriva 4.0/3, strop stosowany w budownictwie mieszkaniowym i budownictwie ogólnym, o dopuszczalnym charakterystycznym obciążeniu użytkowym do 1,5 kn/m 2 (obciążenie ponad ciężar własny stropu do 4,0 kn/m 2 ). Rozpiętość osiowa stropu wynosi 2,40-8,60 m. Belki stropowe układane są w rozstawach co 60 cm. Wysokość pustaków to 30 cm, a grubość gotowego stropu (z warstwą nadbetonu) 34 cm. Teriva 6.0, strop stosowany w budownictwie mieszkaniowym, budownictwie ogólnym i przemysłowym, o dopuszczalnym charakterystycznym obciążeniu użytkowym do 3,0 kn/m 2 (obciążenie ponad ciężar własny stropu do 6,0 kn/m 2 ). Rozpiętość osiowa stropu wynosi 2,40-7,80 m. Belki stropowe układane są w rozstawach co 45 cm. Wysokość pustaków to 30 cm, a grubość gotowego stropu (z warstwą nadbetonu) 34 cm. Teriva 8.0. strop stosowany w budownictwie mieszkaniowym, budownictwie ogólnym i przemysłowym, o dopuszczalnym charakterystycznym obciążeniu użytkowym do 5,0 kn/m 2 (obciążenie ponad ciężar własny stropu do 8,0 kn/m 2 ). Rozpiętość osiowa stropu wynosi 2,40-7,20 m. Belki stropowe układane są w rozstawach co 45 cm. Wysokość pustaków to 30 cm, a grubość gotowego stropu (z warstwą nadbetonu) 34 cm. Szeroki zakres rozpiętości i obciążeń stropów Teriva umożliwia ich zastosowanie zarówno w budownictwie jednorodzinnym jak i przemysłowym. 12 STROPY, ŚCIANY, KOMINY STAN SUROWY BUDYNKU 13

8 BELKI TERIVA Belki Teriva produkowane są w długościach od 150 do 860 cm (skokowo co 30 cm), waga elementu od 20 do 180 kg (proporcjonalnie do długości). Dolna część zbrojenia znajduje się w stopce belki. Górną część belki stanowią kratownice przestrzenne. Belki opierane są na ścianach nośnych konstrukcji i kotwione w wieńcach, a między belkami rozkładane są pustaki stropowe. Pustaki owe Teriva Pustaki te wykonane są z mieszanki betonowej, której główny składnik stanowi keramzyt, czyli materiał uzyskiwany w procesie wypalania gliny. Pustaki keramzytowe są lżejsze od pustaków żużlobetonowych. Nazywane są często ciepłymi ze względu na lepszy współczynnik przewodności cieplnej ʎ. Pustaki żużlobetonowe Teriva Pustaki żużlobetonowe są nieco cięższe od owych, produkowane z użyciem żużla wielkopiecowego. Stanowią one bardzo dobre wypełnienie stropu Teriva, należy jednak pamiętać, że nie zaleca się wykonywania tynków gipsowych bezpośrednio na powierzchni elementów żużlobetonowych. Należy wcześniej wykonać obrzut cementowy lub cementowo-wapienny Lp. Nazwa Wymiar Masa Zużycie 1 paleta zawiera 1. Teriva I, Nova, 4.0/1 () 24 x 52 x 21 cm 13,0 kg 6,7 szt./m 2 72 szt. 2. Teriva I (żużlobeton) 24 x 52 x 21 cm 15,0 kg 6,7 szt./m 2 72 szt. 3. Teriva I Bis () 24 x 37 x 23,5 cm 10,0 kg 9,2 szt./m 2 90 szt. 4. Teriva I Bis (żużlobeton) 24 x 37 x 23,5 cm 13,0 kg 9,2 szt./m 2 90 szt. Pustaki dwunastokomorowe charakteryzują się, w porównaniu z pustakami trzykomorowymi, lepszymi parametrami wytrzymałościowymi, termicznymi i akustycznymi Lp. Nazwa Wymiar Masa Zużycie 1 paleta zawiera 1. Teriva II/III, 6.0, 8.0 () 24 x 37 x 30 cm 13,0 kg 9,2 szt./m 2 72 szt. 2. Teriva II/III, 6.0, 8.0 (żużlobeton) 24 x 37 x 30 cm 15,0 kg 9,2 szt./m 2 72 szt PUSTAKI TERIVA Keramzytobetonowe i żużlobetonowe pustaki Teriva występują w kilku wariantach, co umożliwia ich właściwy dobór w zależności do wymaganej nośności stropu. Pustaki różnią się miedzy sobą szerokością i wysokością, co decyduje o rozstawie belek stropowych oraz determinuje wysokość belek żelbetowych między rzędami pustaków stropowych, powstających po wylaniu nadbetonu. Pustaki Teriva stanowią wyłącznie lekkie wypełnienie stropu, pozwalające zmniejszyć ciężar własny stropu i zużycie betonu. Na każdej palecie znajdują się także pustaki deklowane, są to elementy, w których komory nie są przelotowe. Układa się z nich powierzchnie czołowe, przylegające do wieńców, podciągów i żeber rozdzielczych. Minimalna wytrzymałość charakterystyczna dla wszystkich typów pustaków to 1,5 kn. Lp. Nazwa Wymiar Masa Zużycie 1 paleta zawiera 1. Teriva 4.0/2 () 24 x 52 x 26 cm 11,0 kg 6,7 szt./m 2 60 szt. 2. Teriva 4.0/2 (żużlobeton) 24 x 52 x 26 cm 18,0 kg 6,7 szt./m 2 60 szt. 3. Teriva 4.0/3 () 24 x 52 x 30 cm 15,0 kg 6,7 szt./m 2 48 szt. 4. Teriva 4.0/3 (żużlobeton) 24 x 52 x 30 cm 24,0 kg 6,7 szt./m 2 48 szt. Na każdej palecie znajdują się również pustaki deklowane. Pełna informacja na temat ich ilości znajduje się w Karcie Technicznej Wyrobu. 14 STROPY, ŚCIANY, KOMINY STAN SUROWY BUDYNKU 15

9 PŁYTY STROPOWE WPS Płyty WPS są przeznaczone do wykonywania stropów belkowo-płytowych, jako elementy wypełniające między stalowymi belkami stropu i stosowane przede wszystkim w obiektach remontowanych i modernizowanych (zastępując istniejący strop drewniany lub strop Kleina). Płyty stropowe opierane są na dolnych stopkach stalowych dwuteowników. Płyty WPS mają szerokość 40 cm i długość od cm (co 10 cm), dostosowaną do rozstawu belek stropowych od cm (co 10 cm). Po ułożeniu płyt na belkach, w przypadku ułożenia płyt na dolnych półkach belek, przestrzeń między dwuteownikami wypełniana jest lekkim materiałem, np. ciepłochronnym keramzytem, i na to wylewana jest warstwa betonu. Nośność stropu zależy od przekroju belek stalowych i od ich rozstawu. Ciężar płyt WPS to ok. 100 kg/m 2. Zastosowanie: główne zastosowanie znajduje w obiektach remontowanych i modernizowanych. Zalety: szybkość montażu stosunkowo niewielki ciężar nie wymaga szalowania i stempli Dopuszcza się następujące maksymalne długości elementów stropów kanałowych dla odpowiednich obciążeń i odpowiadających im grubości: dla obciążeń 3,6; 7,5; 10 kn/m 2 - dł. do 596 cm przy grubości 24 cm dla obciążeń 4,5; 6,0 kn/m2 - dł. do 650 cm przy grubości 24 cm dla obciążeń 4,5; 6,0; 7,5 kn/m 2 - dł. do 780 cm przy grubości 27 cm dla obciążeń 10 kn/m 2 - dł. do 710 cm przy grubości 27 cm Masa płyt wynosi - około 330 kg/m 2 dla grubości płyt 24 cm i około 410 kg/m 2 dla grubości 27 cm. Zastosowanie: budownictwo mieszkaniowe, budynki użyteczności publicznej, budownictwo przemysłowe. Zalety: elementy charakteryzują się dobrą izolacyjnością akustyczną na poziomie 53 db, pozwalają na szybkie wykonanie dużych powierzchni, stropów, bez kłopotliwego stemplowania. PŁYTY KANAŁOWE TYPU S Wykonujemy również płyty kanałowe z wycięciami dostosowanymi do geometrii stropu elementy wykonywane według sporządzanej przez naszą pracownię projektową dokumentacji wykonawczej. Posiadamy również zaślepki do kanałów płyt, które zapobiegają dostawaniu się mieszanki betonowej do otworów w czasie wykonywania wieńców stropowych. Płyty kanałowe to żelbetowe elementy stropowe z otworami (kanałami) biegnącymi przez ich całą długość, co pozwala na zmniejszenie ciężaru prefabrykatów, przy jednoczesnym zachowaniu zaprojektowanych nośności stropu. Płyty produkowane są w rozpiętościach od 230 do 780 cm (w module co 30 cm) i trzech szerokościach : 90, 120, 150 cm oraz pięciu klasach obciążeń: 3,6; 4,5; 6,0; 7,5; 10 kn/m 2. DACHOWE PŁYTY KORYTKOWE Płyty korytkowe produkowane są jako dwustronnie zamknięte DKZ (przy długościach 300, 330, 360 cm) i jako jednostronnie zamknięte (dla wszystkich pozostałych długości). Ze względu na szerokość możemy podzielić elementy na płyty o szerokości modularnej 30 cm długości modularnej: 180 cm, 200 cm, 210 cm, 240 cm, 270 cm, 300 cm i o szerokości modularnej 60 cm długości modularnej: 180 cm, 200 cm, 210 cm, 240 cm, 270 cm, 300 cm, 330 cm, 360 cm. Grubość płyt wynosi 10 cm, poza płytami o długościach 330 cm i 360 cm, które mają grubość 12 cm. Możliwość stosowania w różnych układach konstrukcyjnych i niewielki ciężar (ok. 90 kg/m 2 i ok. 100 kg/m 2 dla ) pozwalają na powszechne stosowanie tego typu rozwiązania. Zastosowanie: budownictwo ogólne i przemysłowe, stropodachy. Zalety: możliwość stosowania w różnych układach konstrukcyjnych, niewielki ciężar, szybki montaż. 16 STROPY, ŚCIANY, KOMINY STAN SUROWY BUDYNKU 17

10 NADPROŻA BETONOWE L-19 Każde nadproże składa się zazwyczaj z dwóch prefabrykowanych belek typu L19-Nn i części monolitycznej wykonywanej na budowie. Produkcja obejmuje belki nadprożowe o długościach od 90 cm 360 cm. Wszystkie przeznaczone są do wbudowania w ściany nośne zewnętrzne i wewnętrzne, jak i ściany osłonowe nie obciążone stropem. Długości rzeczywiste belek są o 1 cm krótsze od wymiarów modularnych. Wytrzymałość ogniowa elementów to REI-60 i mogą być one stosowane w budynkach o odporności pożarowej obiektów klasy C. Nadproża o długości 330 i 360 cm posiadają haki montażowe, ułatwiające transport elementów na placu budowy. KSZTAŁTKI WIEŃCOWE Kształtki wieńcowe zewnętrzne i wewnętrzne z u stosowane są do wykonywania wieńców stropowych w stropach płytowych: Filigran, 2K, PSJK i innych oraz gęstożebrowych: Teriva, FERT czy Porotherm. Kształtka jest w przekroju poprzecznym zbliżona do litery L, natomiast kształtka wewnętrzna wykorzystywana do realizacji zabudowań wieńcowych na ścianach wewnętrznych, ma w przekroju kształt korytkowy. Kształtki wieńcowe eliminują drogi i czasochłonny proces zabudowy wieńców na ścianach zewnętrznych z użyciem deskowania przy wykonywaniu zarówno stropów płytowych, jak i gęstożebrowych Elementy produkowane są z betonu klasy C20/25. Belki nadprożowe montuje się równocześnie ze wznoszeniem ścian. Na wyrównanej i wypoziomowanej powierzchni, na zaprawie cementowej układa się dwie belki nadprożowe o długości odpowiedniej do szerokości otworu (z uwzględnieniem głębokości oparcia), półkami dolnymi do środka. Wewnętrzną przestrzeń miedzy belkami dozbraja się dodatkowo (jeśli wymaga tego projekt) i wypełnia betonem C 20/25. Następnie można przystąpić do wykonywania muru nad otworem, układania stropu i betonowania wieńca. Belki nadprożowe o długości 2,10 m i dłuższe na których opierają się płyty stropowe wymagają dodatkowych podpór montażowych. Podpory ustawia się pod uchwytami montażowymi. Nadproża nad otworami okiennymi w ścianach nośnych występują bezpośrednio pod stropem, dlatego po ułożeniu belek i ich podparciu należy wykonać zaprojektowane zbrojenie części monolitycznej nadproża, następnie ułożyć strop prefabrykowany i wykonać zbrojenie wieńca. Dopiero potem można zabetonować wewnętrzną część nadproża i wieniec razem. Stemple można usunąć spod nadproży najwcześniej po 7 dniach, po stężeniu betonu. Lp. Nazwa Wymiar Masa Zużycie 1 paleta zawiera 1. Kształtka wieńcowa zewnętrzna KWZ x 25 x 31 cm 7,0 kg 4 szt./mb 120 szt. 2. Kształtka wieńcowa zewnętrzna narożna zewn. KWZZ x 36 x 31 cm 19,0 kg 48 szt. 3. Kształtka wieńcowa zewnętrzna narożna wewn. KWZW x 36 x 31 cm 14,0 kg 54 szt. 4. Kształtka wieńcowa wewnętrzna KWW24 24 x 50 x 7 cm 9,5 kg 2 szt./mb 130 szt. 5. Kształtka wieńcowa zewnętrzna KWZ x 25 x 41 cm 8,5 kg 4 szt./mb 100 szt. 6. Kształtka nadprożowo-wieńcowa KNW2424 / Kształtka Leca BLOK nadprożowa 24 W naszej ofercie posiadamy również kształtki wieńcowe i nadprożowe produkcji Stropex (Ergobud). 24 x 25 x 24 cm 8,2 kg 4 szt./mb 100 szt. Minimalne głębokości oparcia belek na podporach długość belki [cm] L 90 L 120 L 150 L 180 L 210 L 240 L 270 L 300 L 330 L 360 głębokość oparcia [cm] STROPY, ŚCIANY, KOMINY STAN SUROWY BUDYNKU 19

11 ELEMENTY ŚCIAN FUNDAMENTOWYCH Fundamenty to strategiczne elementy dla całej konstrukcji. Zastosowanie nieodpowiednich rozwiązań i materiałów może wywołać niepożądane, a przede wszystkim nieodwracalne na dalszych etapach budowy, a tym bardziej po jej zakończeniu, skutki. Oczywiście pustaki i bloczki zwane fundamentowymi mogą mieć też inne zastosowania, np. przy wykonywaniu murków oporowych, ogrodzeń, itp. Elementy fundamen towe 20 STROPY, ŚCIANY, KOMINY STAN SUROWY BUDYNKU 21

12 BLOCZKI BETONOWE Bloczki polecane do wykonywania ścian fundamentowych i ścian piwnic. Bloczki mogą być stosowane jako elementy ścian o grubości: 38 cm i 25 cm. Bloczki betonowe pełne wykonywane są standardowo z betonu B15. Wykonujemy również bloczki z betonu o większej wytrzymałości. W budownictwie jednorodzinnym, przy budowie domów w zabudowie bliźniaczej i szeregowej doskonale sprawdzają się bloczki szczelinowe, których zaletami są: mniejszy ciężar, niższa cena, wytrzymałość 15 MPa, większa izolacyjność cieplna, stabilność przy układaniu na zaprawie. BLOCZKI KERAMZYTOBETONOWE Bloczki wykonane są z mieszanki keramzytu, piasku i cementu. Bloczki owe można stosować jako element konstrukcyjny w: budownictwie jednorodzinnym, budownictwie użyteczności publicznej, budownictwie innych obiektów m.in. garaże, przechowalnie, chlewnie, obory itp. Bloczki fundamentowe należy murować stosując murarskie zaprawy cementowe i cem-wap. Zaprawę cementową należy stosować przy murach stykających się z gruntem. Murowanie ścian na pełną spoinę poziomą i pionową. Przy murowaniu ścian fundamentowych w budynkach nie podpiwniczonych ostatnią warstwą takiej ściany powinien być wieniec żelbetowy wykonany w systemowej kształtce KNW. Przed wykonaniem pionowej izolacji muru poniżej poziomu terenu zgodnie ze sztuka budowlaną należy każdą ścianę wyrównać cienką warstwą tynku cementowego. Zalecenie to dotyczy również ścian z bloczków keramzytowych Lp. Nazwa Wymiar (szer. x wys. x dł.) Masa Zużycie 1 paleta zawiera 1. Bloczek betonowy B-6 14 x 24 x 38 cm kg 17/27 szt./m 2 64 szt. / 60 szt.* 2. Bloczek betonowy bl x 24 x 38 cm kg 19/29 szt./m 2 72 szt. 3. Bloczek szczelinowy 14 x 24 x 38 cm 21 kg 17/27 szt./m 2 72 szt. 4. Cegła betonowa B-1 6,5 x 12 x 25 cm 4,0 kg 51,2/102,4 szt./m szt. * zależy od linii produkcyjnej Lp. Nazwa Wymiar (szer. x wys. x dł.) Masa Zużycie 1 paleta zawiera 1. Bloczek owy K-6 14 x 24 x 38 cm 16 kg 17/27 szt./m 2 80 szt. 2. BETARD F / Leca BLOK fundamentowy 5 24 x 24 x 38 cm 29 kg 10/16 szt./m 2 50 szt. 3. Cegła owa B-1 6,5 x 12 x 25 cm 2,5 kg 51,2/102,4 szt./m szt. 22 STROPY, ŚCIANY, KOMINY STAN SUROWY BUDYNKU 23

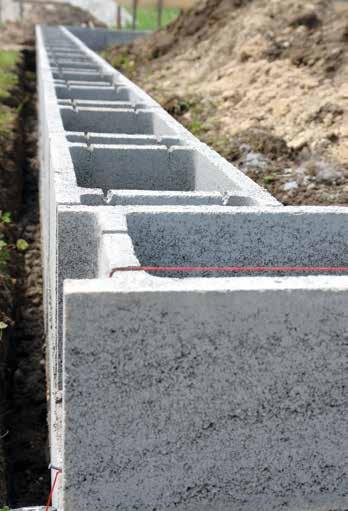

13 PUSTAKI SZALUNKOWE Pustaki tego typu stosowane są jako szalunek tracony, mogą być używane zamiast szalunków drewnianych i metalowych. Znajdują zastosowanie przy budowie ścian fundamentowych, ścian nośnych budynków mieszkalnych i gospodarczych, słupów i filarków, ścian oporowych, płotów itp. Elementy te są tak wykonane, że występujące w nich wgłębienia oraz otwory pionowe umożliwiają ułożenie zbrojenia poziomego i pionowego. Objętość betonu potrzebna na wypełnienie każdego pustaka, to dla: - 20 x 50 x 24 cm 15,0 l betonu, - 25 x 50 x 24 cm 20,5 l betonu. Dodatkowo na każdej palecie znajdują się tak zwane pustaki połówkowe, które umożliwiają uzyskanie różnych długości budowanych ścian bez konieczności cięcia pustaków oraz narożne do zakończenia narożników. Wykonywanie ścian z pustaków szalunkowych składa się z dwóch etapów: - ułożenie pustaków szalunkowych na sucho do wysokości 3-4 warstw (ok. 1 m wysokości), - wypełnienie mieszanką betonową i jej zagęszczenie. Jeżeli ściana ma być wyższa niż 1 m, wówczas ponownie układa się pustaki i zalewa betonem, gdy poprzednio zalana warstwa osiągnęła już konsystencję gęstoplastyczną Elementy nie występujące oddzielnie tylko jako pewien udział w palecie. Lp. Nazwa Wymiar (szer. x wys. x dł.) Masa Zużycie 1 paleta zawiera 1. Pustak szalunkowy x 24 x 50 cm 19 kg 8 szt./m 2 72 szt. 2. Pustak szalunkowy x 24 x 50 cm 21 kg 8 szt./m 2 60 szt. Zastosowanie: Pustak szalunkowy 20 Pustak szalunkowy 25 ściany fundamentowe, ściany nośne, filarki, słupy, ściany oporowe, płoty itp. ściany fundamentowe, ściany nośne, filarki, słupy, ściany oporowe, płoty itp. 24 STROPY, ŚCIANY, KOMINY STAN SUROWY BUDYNKU 25

14 Elementy ścienne Bogaty asortyment elementów ściennych zapewnia szeroką paletę wyboru zarówno pod względem ich przeznaczenia jak i pod kątem możliwości ekonomicznych. Nasze wieloletnie doświadczenie i nowoczesna technologia produkcji, zapewniają wysoką jakość produktów odpowiadającą wymaganym normom technicznym. Produkcja poddawana jest stałej kontroli jakości w naszym zakładowym laboratorium. 26 STROPY, ŚCIANY, KOMINY STAN SUROWY BUDYNKU 27

15 BETARD MUR Pustaki i bloczki owe przeznaczone są do wykonywania ścian nośnych zewnętrznych, ścian nośnych wewnętrznych i ścian działowych budowanych obiektów. Elementy produkowane są z masy uzyskanej z kulek keramzytowych różnych frakcji zespolonych zaczynem cementowym. Pustaki ścienne posiadają dodatkowo wyprofilowane pustki powietrzne. Wszystko to zapewnia doskonałą akumulacyjność i izolacyjność cieplną, i doskonale sprawdza się od lat w naszych warunkach klimatycznych, co potwierdzają nasi klienci. Współczynnik oporu dyfuzji pary wodnej u wynosi 5-6, to oznacza, że nie ma praktycznie żadnego przenikania wilgoci przez mur ani warunków do powstawania pleśni, a ściany oddychają. Powyżej przytoczone cechy elementów keramzytowych sprawiają, że domy budowane przy ich użyciu zapewniają znakomitą termikę i odpowiednią wilgotność wnętrza, co znacząco wpływa na komfort użytkowania. Budowa i parametry bloczków i pustaków zapewniają również bardzo dobre parametry akustyczne LECA BLOK Lp. Nazwa Wymiar Masa Zużycie 1 paleta zawiera 1. Leca BLOK x 24 x 50 cm 19 kg 8 szt./m 2 60 szt. 2. Leca BLOK x 24 x 50 cm 10 kg 8 szt./m szt. 3. Leca BLOK 36,5 36,5 x 2 x 25 cm 14 kg 16 szt./m 2 90 szt. 4. Leca BLOK akustyczny x 24 x 38 cm 23 kg 10 szt./m 2 60 szt. Dostępny również w kolorze szarym. Lp. Nazwa Wymiar (szer. x wys. x dł.) Masa Zużycie 1 paleta zawiera 1. BETARD NZN 38 x 22 x 50 cm 26 kg 4,3 szt./mb narożnika 36 szt. Zastosowanie: Leca BLOK 24 Leca BLOK 12 Leca BLOK 36,5 ściany nośne zewnętrzne i wewnętrzne ściany działowe ściany nośne zewnętrzne 2. BETARD NZ 38 x 22 x 33 cm 19 kg 13 szt./m 2 54 szt. 3. BETARD NZO 38 x 22 x 33 cm 19 kg 13 szt./m 2 54 szt. Leca BLOK akustyczny 18 ściany nośne zewnętrzne i wewnętrzne, ściany fundamentowe, ściany piwnic, wysoka izolacyjność akustyczna -58 db 4. BETARD NW 24 x 22 x 50 cm 19 kg 8,7 szt./m 2 60 szt. Zastosowanie: BETARD NZN BETARD NZ BETARD NZO BETARD NW narożnik nośny zewnętrzny lewy i prawy ściany nośne zewnętrzne pod wykończenia otworów w ścianach nośnych zewnętrznych ściany nośne zewnętrzne i wewnętrzne PUSTAKI ALFA Lp. Nazwa Wymiar (szer. x wys. x dł.) Masa Zużycie 1 paleta zawiera 1. BETARD U 38 x 22 x 25 cm 10 kg 4 szt./mb 80 szt. 2. BETARD D 7 x 22 x 50 cm 6 kg 8,7 szt./m szt. 3. BETARD 10 10,5 x 22 x 50 cm 7 kg 8,7 szt./m szt. 4. BETARD-Max 30 x 22 x 33 cm 16 kg 13 szt./m 2 72 szt. Zastosowanie: BETARD U BETARD D BETARD 10 BETARD-Max kształtka nadprożowa ściany działowe i wieńce ściany działowe i wieńce ściany nośne zewnętrzne pomieszczeń gospodarczych Lp. Nazwa Wymiar Masa Zużycie 1 paleta zawiera 1. Alfa 1/1 owy 24 x 24 x 49 cm 18 kg 8 szt./m 2 60 szt. 2. Alfa 3/4 owy 18 x 24 x 49 cm 16 kg 8 szt./m 2 60 szt. 3. Alfa 1/2 owy 10,5 x 24 x 49 cm 10 kg 8 szt./m szt. Zastosowanie: Alfa 1/1 Alfa 3/4 Alfa 1/2 ściany nośne zewnętrzne i wewnętrzne ściany nośne i działowe ściany działowe 28 STROPY, ŚCIANY, KOMINY STAN SUROWY BUDYNKU 29

16 WYBRANE DANE TECHNICZNE Pustaki i bloczki żużlobetonowe przeznaczone są do wykonywania ścian nośnych zewnętrznych, ścian nośnych wewnętrznych i ścian działowych wznoszonych budowli. Nie zaleca się wykonywania tynków gipsowych bezpośrednio na powierzchni elementów żużlobetonowych; należy wcześniej wykonać obrzut cementowy lub cementowo-wapienny. W celu ułatwienia porównywania różnych elementów ściennych, prezentujemy wybrane właściwości fizyczne bloczków i pustaków tabeli poniżej. Nazwa produktu Materiał Rozmiary szer. x wys. x dł. Masa Wytrzymałość na ściskanie Współczynnik przewodności cieplnej ʎ Wpółczynnik przenikania ciepła U [W/m2 x K] przy warstwie styropianu grubości**: Reakcja na ogień Odporność ogniowa** Izolacyjność akustyczna cm x cm x cm kg Mpa W/m x K 5 cm 10 cm 15 cm 20 cm db PUSTAKI ALFA bloczek B-6 beton 14 x 24 x * 1,24 x x x x A1 x x bloczek bl 12 beton 12 x 24 x * 1,24 x x x x A1 x x bloczek szczelinowy beton 14 x 24 x ,75 x x x x A1 x x bloczek B-1 beton 6,5 x 12 x ,24 x x x x A1 x x pustak szalunkowy 20 beton 20 x 24 x x x x x x A1 x x pustak szalunkowy 25 beton 25 x 24 x x x x x x A1 x x bloczek K-6 14 x 24 x ,42 x x x x A1 x x bloczek Betard F / Leca BLOK fundamentowy 5 24 x ,42 x x x x A1 REI240 51dB (-1,-3) bloczek B-1 6,5 x 12 x 25 2,5 5 0,42 x x x x A1 REI240 51dB (-1,-3) Lp. Nazwa Wymiar (szer. x wys. x dł.) Masa Zużycie 1 paleta zawiera 1. Alfa 1/1 żużlobetonowy 24 x 24 x 49 cm 24 kg 8 szt./m 2 50 szt. Leca BLOK 36,5 Leca BLOK 24 36,5 x 2 x ,15 0,26 0,2*** 0,16*** 0,13**** A1 REI x 24 x ,5 0,205 0,38 0,26 0,2*** 0,16*** A1 REI240 47dB (-1,-3) 48dB (-1,-3) 2. Alfa 3/4 żużlobetonowy 18 x 24 x 49 cm 20 kg 8 szt./m 2 60 szt. 3. Alfa 1/2 żużlobetonowy 10,5 x 24 x 49 cm 11,5 kg 8 szt./m szt. Zastosowanie: Alfa 1/1 Alfa 3/4 Alfa 1/2 ściany nośne zewnętrzne i wewnętrzne ściany nośne i działowe ściany działowe Leca BLOK 12 Leca BLOK akustyczny 18 Betard NZ, NZO Betard NW 12 x 24 x ,5 0,238 x x x x A1 EI x 24 x ,5 0,73 x x x x A1 REI x 22 x ,5 0,136 0,24 0,18*** 0,15**** 0,13**** A1 x x 24 x 22 x ,5 0,238 x x x x A1 x x 47dB (-1,-3) 58dB (-1,-3) Betard 10 10,5 x 22 x 50 6,9 2,5 0,238 x x x x A1 x x BLOCZKI B1 (CEGŁA) 1. Betard D Betard Max Alfa 1/1 7 x ,5 0,238 x x x x A1 x x 30 x 22 x ,5 0,238 0,37 0,25 0,19*** 0,16*** A1 x x 24 x 24 x ,5 0,266 0,43 0,28 0,21 0,16*** A1 x x Alfa 3/4 18 x 24 x ,5 0,266 0,48 0,3 0,22 0,17*** A1 x x Alfa 1/2 10,5 x 24 x ,5 0,266 x x x x A1 x x Lp. Nazwa Wymiar (szer. x wys. x dł.) Masa Zużycie 1 paleta zawiera 1. Cegła żużlobetonowa 6,5 x 12 x 25 cm 3 kg 51,2/102,4 szt./m szt. Alfa 1/1 żużlobeton 24 x 24 x ,5 0,31 0,45 0,29 0,21 0,17*** A1 x x Alfa 3/4 żużlobeton 18 x 24 x ,5 0,31 0,5 0,31 0,22 0,17*** A1 x x Alfa 1/2 żużlobeton 10,5 x 24 x 49 11,5 3,5 0,31 x x x x A1 x x bloczek B-1 żużlobeton 6,5 x 12 x 25 2,7 7,5 0,62 x x x x A1 x x Na palecie znajdują się dodatkowo elementy umożliwiające łatwe dzielenie w czasie murowania. Pełna informacja o produkcie znajduje się w Karcie Technicznej Wyrobu oraz w instrukcjach montażu i użytkowania na stronie * wykonujemy również bloczki z betonu o wyższej wytrzymałości ** przy założeniu otynowania ściany obustronnie tynkiem cementowowapiennym gr.1cm *** spełnione wymaganie dla domów energooszczędnych (U 0,20) **** spełnione wymaganie dla domówpasywnych (U 0,15) 30 STROPY, ŚCIANY, KOMINY STAN SUROWY BUDYNKU 31

17 Elementy systemów kominowy ch Elementy systemów kominowych i wentylacyjnych to kolejna grupa produktów w naszej ofercie. Opierając się na ponad 140-letnim doświadczeniu i wiedzy niemieckiej marki Plewa, proponujemy najwyższej jakości systemy kominowe, dopasowane do różnych potrzeb, w pełnej gamie przekrojów i średnic, do każdego rodzaju pieca i paliwa, znajdujące zastosowanie we wszystkich rodzajach budownictwa. Kominy Plewa jako jedyne na polskim rynku posiadają nieograniczoną czasowo gwarancję, spełniając najwyższe wymagania jakościowe i normy techniczne stawiane tego typu elementom. Oferta kominów PLEWA odpowiada na zapotrzebowanie współczesnych systemów grzewczych. Znajdują się w niej kominy dostosowane do współpracy ze wszystkimi piecami stosowanymi w budownictwie mieszkaniowym. Systemy składają się z pustaków owych i kształtek betonowych produkowanych przez BETARD w Polsce, rur, kształtek ceramicznych oraz elementów uzupełniających produkowanych przez firmę Plewa w Niemczech. Kominy spełniają wszelkie wymogi fizyki budowli, bezpieczeństwa, ochrony przeciwpożarowej i co w tej kategorii produktów wyjątkowe przeżywają pożar sadzy. W ciągu ostatnich 70 lat sprzedano przeszło 100 milionów metrów kominów z szamotowymi rurami ze znakiem Plewa. Nasi handlowcy służą Państwu doradztwem w zakresie techniki kominowej, przy pełnym wsparciu specjalistów z firmy PLEWA. 32 STROPY, ŚCIANY, KOMINY STAN SUROWY BUDYNKU 33

18 OFERTA SYSTEMÓW KOMINOWYCH SYSTEMY KOMINOWE PRACUJĄCE W PODCIŚNIENIU (ceramika grubościenna formowana plastycznie) SYSTEMY KOMINOWE PRACUJĄCE W PODCIŚNIENIU I NADCIŚNIENIU (ceramika cienkościenna formowana izostatycznie) UNI FE Paliwa stałe (praca sucha) System kominowy z pełną izolacją termiczną do kominków, pieców kaflowych, itp. temperatura gazów wylotowych 400 C Odporny na pożar sadzy. OSMO FU Olej, gaz, paliwa stałe System kominowy uniwersalny przeznaczony do pracy suchej lub mokrej, do pieców na różne rodzaje paliw. Rury o przekroju okrągłym, odporne na działanie żrących kondensatów i pożar sadzy. Olej, gaz, paliwa stałe System kominowy odporny na zawilgocenie, z pełną izolacją termiczną i glazurowaną rurą ceramiczną, dla wszystkich pieców olejowych, gazowych i na paliwo stałe, temperatura gazów wylotowych 400 C Odporny na pożar sadzy. UNI FU OSMO LAS Gaz (piece z zamkniętą komorą spalania) System powietrzno-spalinowy przeznaczony do pracy z piecami gazowymi z zamkniętą komorą spalania polecany szczególnie do pieców kondensacyjnych. Rury o przekroju okrągłym, temperatura gazów wylotowych 200 ⁰C UNI LAS Gaz System powietrzno-spalinowy dla pieców gazowych z zamkniętą komorą spalania i pieców kondensacyjnych, temperatura gazów wylotowych 200 C UWAGA! W wyszczególnionych powyżej systemach kominowych wewnętrzna rura ceramiczna ma przekrój kwadratowy z zaokrąglonymi narożami. Dla rur o tej samej powierzchni przekroju, maksymalne wymiary rur kwadratowych są mniejsze niż rur okrągłych, np.: przekrój 18/18 P=313 cm 2 odpowiada ø 20 cm P=314 cm 2 Zalety: prosty montaż, wszystkie niezbędne materiały od jednego dostawcy, trwałość, odporne na pożar, pewność działania odporne na szkodliwe działanie kwaśnych kondensatów, uniwersalność zastosowania, optymalne odprowadzenie spalin ze wszystkich pieców dzięki prostemu systemowi złożonemu z niewielu części, wykonanie z materiałów ekologicznych. Przydatność zastosowania ceramicznej rury wewnętrznej dla wszystkich rodzajów paliw została potwierdzona przez niezależne instytuty. Nasze rury ceramiczne są sprawdzane wg normy EN 1457 i posiadają znak CE. Zastosowane materiały i cały system jest zbadany i dopuszczony do stosowania w Niemczech i wielu innych krajach Europy. Wszystkie części systemu produkowane są w zakładach posiadających certyfikację. Obliczenia przekroju komina dymowego wykonuje się wg normy PN EN Obliczeń tych dokonujemy nieodpłatnie na życzenie klientów. 34 STROPY, ŚCIANY, KOMINY STAN SUROWY BUDYNKU 35

19 DOPUSZCZALNA WYSOKOŚĆ KOMINA PONAD POŁAĆ DACHU Zasady ogólne: 1. Otwory w stropach muszą być wykonane pionowo jeden nad drugim. 2. W przypadku kominów na paliwa stałe można również zamontować miskę dla odprowadzania skroplin. Należy przy tym przewidzieć odporny na działanie kondensatu odpływ lub miejsce na zbiornik kondensatu. 3. Zachować odstęp od materiałów palnych > 5 cm. 4. Zachować wymagane wysokości ponad dach, np. 40 cm ponad kalenicę. 5. Jeśli zostaną przekroczone wysokości komina ponad dach (zawarte w tabeli umieszczonej obok) zakończenie komina należy dodatkowo usztywnić przy pomocy prętów gwintowanych. W przypadku wykonania usztywnienia zakończenia komina jego wysokość ponad ostatnie zamocowanie może wynosić do 3 m. 6. Dokumenty zawierające techniczne warunki wykonania powinny znajdować się na budowie. Jeśli ich brakuje należy zwrócić się o nie do naszej firmy (adres na wewnętrznej stronie okładki). Pustak (cm / cm) Lekka obudowa (m) Komin jednociągowy Obudowa klinkierowa (m) Wskazówki montażowe 34 / 34 0,77 1,63 36 / 36 0,82 1,75 38 / 38 0,85 1,93 40 / 40 0,93 2,12 43 / 43 0,98 2,69 46 / 46 1,20 55 / 55 1,41 0,73 1,52 Po ustawieniu kształtki podłączenia komina należy kolejno ustawiać dalsze pustaki obudowy komina oraz odcinki rur ceramicznych o długościach 50 cm. Dla ułatwienia pracy powinno się najpierw ustawiać pustaki, następnie włożyć izolację z rurą ceramiczną. Pustaki obudowy nie mogą być zabetonowane w stropie. Trzeba zastosować dylatację o szerokości co najmniej 1,5 cm z wełny mineralnej. Jeśli przewidziano montaż górnej wyczystki montuje się ją podobnie jak dolną wycinając symetrycznie położony otwór w pustaku. Komin jednociągowy z kanałem wentylacyjnym 36 / 50 0,78 1,48 43 / 57 0,94 1,91 Komin dwuciągowy 38 / 69 0,83 1,57 38 / 71 0,82 1,54 40 / 69 0,90 1,71 40 / 71 0,88 1,68 40 / 75 0,85 1,65 43 / 74 0,98 1,89 Komin dwuciągowy z kanałem wentylacyjnym 38 / 86 0,82 1,54 50 / 50 0,86 1,62 warstwa wełny mineralnej belka drewniana Kominy należy montować zgodnie z instrukcjami odpowiednimi dla danego systemu Podane w tabelach wartości przyjmuje się dla kominów o wysokości od 8 do 20 m ponad poziom terenu. 36 STROPY, ŚCIANY, KOMINY STAN SUROWY BUDYNKU 37

20 UNI FE System kominowy UNI Fe tworzy trójwarstwowy w pełni izolowany komin z wewnętrzną rurą ceramiczną odporną na korozję. Komin ten pracuje w podciśnieniu i jest przystsowany do odprowadzania gazów wylotowych o temperaturze do 400 C. Komin jest odporny na pożar sadzy. Zastosowanie komina UNI Fe: Przykładowy przekrój komina UNI Fe kominki, piece kaflowe oraz inne piece na paliwo stałe przy zapewnieniu pracy suchej (bez wytrącania się skroplin ze spalin). ceramiczna osłona wlotu komina Wszystkie części składowe systemu spełniają aktualne wymagania aprobaty technicznej ITB lub posiadają znaki CE. Trójwarstwowa konstrukcja komina składającego się z wewnętrznego wkładu ceramicznego, izolacji termicznej (odpornej na wysoką temperaturę specjalnej wełny mineralnej) i pustaków owych (zapewniających kominowi wymaganą stateczność) gwarantuje również odporność komina na pożar sadzy. Po prawidłowo ugaszonym pożarze sadzy, komin ten może być dalej używany. Potwierdzają to badania szczelności gazowej przeprowadzane po pożarach sadzy w kominach PLEWA. W systemie UNI Fe zastosowano oryginalny sposób podłączenia pieca do komina. Połączenie wykonuje się poprzez specjalną kształtkę podłączeniową wykonaną z betonu żaroodpornego. Taki sposób połączenia chroni wewnętrzną rurę szamotową przed możliwością uszkodzeń w czasie montażu i eksploatacji pieca. Połączenie kształtki z rurą wewnętrzną uszczelnia specjalna, odporna na wysoką temperaturę wełna mineralna. Wewnętrzny otwór w kształtce ma formę stożkową co zapobiega wsunięciu rury stalowej z pieca do wnętrza przewodu kominowego i ułatwia prawidłowe uszczelnienie połączenia. Doskonale dobrane części składowe systemu wykonane są z najlepszych materiałów i gwarantują nieograniczoną żywotność kominów PLEWA. płytka przykrywająca z ramką ochronną i zestawem mocującym (na zamówienie) boczna obudowa komina pustak z wycięciem na podłączenie pieca rura ceramiczna z otworem betonowa kształtka połączeniowa rura ceramiczna 50 cm 1 Podłączenie pieca w kominie UNI Fe 1. Kształtka z betonu żaroodpornego o specjalnym profilu, zbieżność zapobiega wciśnięciu rury stalowej do wnętrza przewodu kominowego i chroni rurę ceramiczną 1 KOMIN JEDNOCIĄGOWY UNI Fe Typ Wymiar w świetle rury ceramicznej cm/cm Wymiar zewnętrzny cm / cm Waga kg / mb (+/ 8%) UNI Fe 16/16 16 / / rura ceramiczna z otworem i wewnętrznymi drzwiczkami 2 UNI Fe 18/18 18 / / UNI Fe 20/20 20 / / UNI Fe 25/25 25 / / Tabela przedstawia przykładowe przekroje kominów. zewnętrzne drzwiczki rewizyjne cokół Czyszczak na rurze cokołowej 1. Drzwiczki zewnętrzne i otwór rewizyjny 2. Drzwiczki wewnętrzne 38 STROPY, ŚCIANY, KOMINY STAN SUROWY BUDYNKU 39

21 UNI FU System kominowy UNI Fu tworzy trójwarstwowy, w pełni izolowany komin z wewnętrzną rurą ceramiczną glazurowaną odporną na korozję. Komin ten pracuje w podciśnieniu i jest przystosowany do odprowadzania gazów wylotowych o temperaturze do 400 C. Komin jest odporny na zawilgocenie. Zastosowanie komina UNI Fu: Przykładowy przekrój komina UNI Fu piece olejowe i gazowe (z otwartą komorą spalania) oraz piece na paliwo stałe np. ekogroszek, pellet (praca sucha lub mokra - piece z możliwością wytrącania się skroplin ze spalin). ceramiczna osłona wlotu komina 1 Konstrukcja złożona ze szczelnej glazurowanej rury ceramicznej, miski odpływu kondensatu, izolacji termicznej i pustaków owych jest również trwale odporna na działanie kondensatów przez co system ten jest optymalnie dostosowany do nowoczesnych pieców gazowych i olejowych. Ze względu na zastosowanie rury szamotowej o niskiej paroprzepuszczalności w systemie tym nie jest konieczne przewietrzanie izolacji z wełny mineralnej. Upraszcza to wznoszenie komina i eliminuje zastosowanie dodatkowych elementów. płytka przykrywająca z ramką ochronną i zestawem mocującym (na zamówienie) boczna obudowa komina 2 Płyta czołowa z wełny mineralnej 1. Kształtka ceramiczna z króćcem połączeniowym 2. Podłączenie pieca w kominie UNI Fu z płytą czołową z wełny mineralnej Doskonale dobrane części składowe systemu wykonane są z najlepszych materiałów i gwarantują nieograniczoną żywotność kominów PLEWA. pustak z wycięciem na podłączenie pieca kształtka ceramiczna z króćcem połączeniowym płyta izolacyjna podłączenia pieca 1 2 Czyszczak na rurze cokołowej Wszystkie części składowe systemu spełniają aktualne wymagania aprobaty technicznej ITB lub posiadają znaki CE. KOMIN JEDNOCIĄGOWY UNI Fu rura ceramiczna 50 cm Drzwiczki zewnętrzne i otwór rewizyjny 2. Drzwiczki wewnętrzne Typ Wymiar w świetle rury ceramicznej cm/cm Wymiar zewnętrzny cm / cm Waga kg / mb (+/ 8%) UNI Fu 14/14 14 / / UNI Fu 16/16 16 / / rura ceramiczna z otworem i wewnętrznymi drzwiczkami 3 UNI Fu 18/18 18 / / UNI Fu 20/20 20 / / UNI Fu 25/25 25 / / Tabela przedstawia przykładowe przekroje kominów. zewnętrzne drzwiczki rewizyjne miska odprowadzania kondensatu cokół Miska odprowadzania kondensatu na rurze cokołowej 1. Miska kondensatu 2. Rura cokołowa (wys. 33 cm lub 50 cm) 3. Rura PCV do odprowadzania kondensatu 40 STROPY, ŚCIANY, KOMINY STAN SUROWY BUDYNKU 41

22 UNI LAS System kominowy UNI Las jest systemem powietrzno-spalinowym z niezależnym doprowadzeniem powietrza do spalania. System ten pracuje w podciśnieniu, a jego maksymalna temperatura robocza wynosi 200 C. Komin jest odporny na zawilgocenie. Zastosowanie komina UNI Las: Przykładowy przekrój komina UNI Las piece gazowe z zamkniętą komorą spalania oraz piece kondensacyjne, możliwe jest podłączenie do 10 pieców z zamkniętą komorą spalania do jednego komina. ceramiczna osłona wlotu komina 2 1 Glazurowana rura ceramiczna obok doskonałej odporności na temperaturę zapewnia również najlepszą ochronę przed działaniem agresywnych kwasów. Ceramiczny materiał, od cokołu do wylotu komina, posiada więc tę zaletę, że wszystkie części odprowadzające spaliny są jednakowo i trwale odporne zarówno na temperaturę, jak również skraplające się kwaśne kondensaty. W systemie UNI Las brak jest izolacji z wełny mineralnej, a przestrzeń między obudową pustaka i rurą ceramiczną służy do dostarczania piecowi powietrza niezbędnego w procesie spalania. płytka przykrywająca z ramką ochronną i zestawem mocującym (na zamówienie) boczna obudowa komina 3 Podłączenie pieca w syst. UNI Las 1. Uszczelka wewnętrzna 2. Uszczelka zewn. z płytą maskującą 3. Rura odprowadzająca spaliny z pieca z zamkniętą komorą spalania Doskonale dobrane części składowe systemu wykonane są z najlepszych materiałów i gwarantują nieograniczoną żywotność kominów PLEWA. 1 2 Przy podłączeniu więcej niż jednego pieca z zamkniętą komorą spalania nie są wymagane drzwiczki wewnętrzne czyszczaka. Wszystkie części składowe systemu spełniają aktualne wymagania aprobaty technicznej ITB lub posiadają znaki CE. KOMIN JEDNOCIĄGOWY UNI Las podłączenie powietrza doprowadzanego do spalania podłączenie pieca 1 Czyszczak na rurze cokołowej 1. Drzwiczki zewnętrzne i otwór rewizyjny 2. Drzwiczki wewnętrzne Typ Wymiar w świetle rury ceramicznej cm/cm Wymiar zewnętrzny cm / cm Waga kg / mb (+/ 8%) UNI Las 12/12 12 / / UNI Las 14/14 14 / / rura ceramiczna z otworem i wewnętrznymi drzwiczkami 2 3 UNI Las 16/16 16 / / UNI Las 18/18 18 / / UNI Las 20/20 20 / / Tabela przedstawia przykładowe przekroje kominów. zewnętrzne drzwiczki rewizyjne miska odprowadzania kondensatu cokół Miska odprowadzania kondensatu na rurze cokołowej 1. Miska kondensatu 2. Rura cokołowa (wys. 33 cm lub 50 cm) 3. Rura PCV do odprowadzania kondensatu 42 STROPY, ŚCIANY, KOMINY STAN SUROWY BUDYNKU 43

23 OSMO FU OSMO LAS System kominowy OSMO Fu tworzy trójwarstwowy, w pełni izolowany komin z wewnętrzną rurą ceramiczną prasowaną izostatycznie (przekrój okrągły, grubość ścianki 8 mm). Komin może pracować w podciśnieniu lub nadciśnieniu, jest odporny na zawilgocenie. System kominowy OSMO Las jest systemem powietrzno-spalinowym z wewnętrzną rurą ceramiczną prasowaną izostatycznie (przekrój okrągły, grubość ścianki 8 mm) polecanym szczególnie do pieców kondensacyjnych. Przy pojedynczym podłączeniu może pracować w nadciśnieniu, maksymalna temperatura pracy ciągłej to 200 ⁰C. Komin jest odporny na zawilgocenie. Zastosowanie komina OSMO Fu: głównie kotłownie c.o. - do pieców na różne rodzaje paliw: gaz, olej opałowy, węgiel, brykiet, ekogroszek i inne (praca sucha lub mokra). Komin OSMO Fu jest również odporny na pożar sadzy i może znaleźć zastosowanie jako komin do kominka. Ze względu na użycie szczelnej rury prasowanej izostatycznie oraz połączenia kielichowego w systemie tym nie jest konieczne przewietrzanie izolacji z wełny mineralnej. Upraszcza to wznoszenie komina i eliminuje zastosowanie dodatkowych elementów. 4 4 Zastosowanie komina OSMO Las: piece gazowe kondensacyjne oraz z zamkniętą komorą spalania, możliwość podłączenia do 10 pieców z zamkniętą komorą spalania do jednego komina. Podstawą systemu jest rura ceramiczna prasowana izostatycznie z połączeniem kielichowym odporna na kwaśne kondensaty. Przestrzeń pomiędzy nią a pustakiem obudowy jest wykorzystywana do dostarczenia piecom gazowym powietrza do spalania. Wszystkie części składowe systemu wykonane są z najlepszych materiałów i gwarantują nieograniczoną żywotność kominów PLEWA. Wszystkie części składowe systemu wykonane są z najlepszych materiałów i gwarantują nieograniczoną żywotność kominów PLEWA. 3 3 Przykładowy przekrój komina OSMO Fu Przykładowy przekrój komina OSMO Las Wszystkie części składowe systemu spełniają aktualne wymagania aprobaty technicznej ITB lub posiadają znaki CE. 1. Miska odprowadzania kondensatu na rurze cokołowej. 2. Czyszczak z drzwiczkami wewnętrznymi oraz zewnętrznymi. 3. Kształtka ceramiczna z króćcem połączeniowym oraz płytą izolacyjną podłączenia. 4. Osłona wylotu komina ze stali szlachetnej. 1. Miska odprowadzania kondensatu na rurze cokołowej. 2. Czyszczak z drzwiczkami wewnętrznymi oraz zewnętrznymi. 3. Kształtka ceramiczna z uszczelkami do podłączenia pieca oraz płytą przyłączeniową (doprowadzenie powietrza do spalania). 4. Osłona wylotu komina ze stali szlachetnej. Wszystkie części składowe systemu spełniają aktualne wymagania aprobaty technicznej ITB lub posiadają znaki CE Miska odprowadzania kondensatu na rurze cokołowej Czyszczak z drzwiczkami wewnętrznymi oraz zewnętrznymi Kształtka ceramiczna z króćcem połączeniowym oraz płytą izolacyjną podłączenia Miska odprowadzania kondensatu na rurze cokołowej Czyszczak z drzwiczkami wewnętrznymi oraz zewnętrznymi Kształtka ceramiczna z uszczelkami do podłączenia pieca oraz płytą przyłączeniową (doprowadzenie powietrza do spalania) 44 STROPY, ŚCIANY, KOMINY STAN SUROWY BUDYNKU 45

24 PUSTAKI KOMINOWE Oznaczenie Przeznaczenie Dodatkowe informacje Wymiary zewnętrzne szer. x dł. x wys. (cm) MSU 3434 obudowa komina spalinowego komin jednociągowy 34 x 34 x 33 19,90 MSU 3636 obudowa komina spalinowego komin jednociągowy 36 x 36 x 33 22,10 MSU 3650 obudowa komina spalinowego komin jednociągowy z wentylacją 36 x 50 x 33 30,00 MSU 3838 obudowa komina spalinowego komin jednociągowy 38 x 38 x 33 24,20 MSU 3852 obudowa komina spalinowego komin jednociągowy z wentylacją 38 x 52 x 33 33,10 MSU 3869 obudowa komina spalinowego komin dwuciągowy 38 x 69 x 33 43,20 MSU 3871 obudowa komina spalinowego komin dwuciągowy 38 x 71 x 33 46,10 MSU 4040 obudowa komina spalinowego komin jednociągowy 40 x 40 x 33 24,35 MSU 4054 obudowa komina spalinowego komin jednociągowy z wentylacją 40 x 54 x 33 32,65 MSU 4646 obudowa komina spalinowego komin jednociągowy 46 x 46 x 33 28,90 MSU 4949 obudowa komina spalinowego komin jednociągowy 49 x 49 x 33 27,50 MSU 5555 obudowa komina spalinowego komin jednociągowy 55 x 55 x 33 34,50 Masa (kg) Przykładowe konfiguracje kominów z przewodami wentylacyjnymi PUSTAKI WENTYLACYJNE Pustak kominowy jednociągowy + Pustak wentylacyjny dwuciągowy Pustak kominowy jednociągowy z wentylacją + Pustak wentylacyjny dwuciągowy PŁYTY PRZYKRYWAJĄCE Inne możliwe konfiguracje Oznaczenie Przeznaczenie Dodatkowe informacje Wymiary zewnętrzne szer. x dł. x wys. (cm) PW1 komin wentylacyjny wentylacja jednokanałowa 20 x 24 x 24,5 8,10 PW2 komin wentylacyjny wentylacja dwukanałowa pionowa 24 x 36 x 24,5 14,90 PW2 BIS komin wentylacyjny wentylacja dwukanałowa pozioma 20 x 46 x 24,5 14,90 PW3 komin wentylacyjny wentylacja trzykanałowa 24 x 52 x 24,5 21,70 PW4 komin wentylacyjny wentylacja czterokanałowa 24 x 68 x 24,5 25,70 Wymiar wewnętrzny kanałów wentylacyjnych (PW1, PW2, PW3, PW4): 12 x 16 cm Wymiar wewnętrzny kanałów wentylacyjnych (PW2 BIS): 12 x 17 cm Masa (kg) Oznaczenie Przeznaczenie Dodatkowe informacje Wymiary zewnętrzne szer. x dł. x wys. (cm) PP3636 betonowa płyta przykrywająca do pustaka MSU x 48 x 5 23 PP3650 betonowa płyta przykrywająca do pustaka MSU x 62 x 5 31,5 PP3838 betonowa płyta przykrywająca do pustaka MSU x 50 x 5 24 PP3852 betonowa płyta przykrywająca do pustaka MSU x 64 x 5 33 Masa (kg) 46 STROPY, ŚCIANY, KOMINY STAN SUROWY BUDYNKU 47

25 Materiały budowlane W naszej ofercie znajdziecie Państwo również materiały budowlane. Od betonów na stropy i konstrukcje inżynieryjne po cement i wapno niezbędne na każdej budowie. Jednym z ciekawych materiałów budowlanych jest keramzyt. To ceramiczne kruszywo znajduje zastosowanie w wielu dziedzinach budownictwa i jest szczególnie polecane do wykonywania różnego rodzaju izolacji. 48 STROPY, ŚCIANY, KOMINY STAN SUROWY BUDYNKU 49

26 MATERIAŁY BUDOWLANE BETONY TOWAROWE Mieszanki na bazie cementu Uzupełnienie naszej oferty stanowią wybrane materiały budowlane i akcesoria murarskie Filia Betard w Wieruszowie posiada w swojej ofercie beton towarowy. Filia posiada w sprzedaży różne rodzaje podbudów. Oferujemy fachowe doradztwo przy doborze naszych produktów. Beton towarowy wytwarzany jest w nowoczesnych węzłach betoniarskich, w których komputerowe sterowanie procesem produkcji pozwala na uzyskanie produktu wysokiej jakości. Mieszanka betonowa produkowana jest ze składników o najwyższej jakości, zgodnych z obowiązującymi europejskimi standardami (normami PN-EN). W naszej wytwórni produkujemy mieszankę z kruszyw naturalnych płukanych o granulacji 2-8 mm, 8-16 mm, 2-16mm, piasku płukanego o granulacji 0-2 mm, różnych rodzaji cementów i wody oraz dodatków mineralnych i domieszek chemicznych służących do poprawienia właściwości mieszanki betonowej i stwardniałego betonu. W naszej ofercie posiadamy również podbudowy i stabilizacje używane przy budowie nawierzchni np. pod kostkę brukową, płytki chodnikowe, nawierzchni drogowych. Oferujemy również betony specjalne - betony o ściśle określonych właściwościach, w których nazwa betonu specjalnego określa najczęściej jego przeznaczenie lub główną właściwość Lp. Nazwa J.m. Masa 1 paleta zawiera Waga 1 palety (t) 1. Cement 32,5 Górażdże t 25 kg 56 szt. 1,40 2. Keramzyt 0-2, 0-5, 5-10, mm budowlany m 3 luz 3. Keramzyt 0-2, 0-5, 5-10 mm budowlany m 3 worek 1,50 m 3 0,95; 0,80; 0,56; 0,47* 4. Keramzyt 0-5, 5-10, mm izolacyjny dm 3 worek 55 dm 3 30 szt. 0,84; 0,53; 0,48 5. Betostat dm 3 op. 5 dm 3 6. Środki do konserwacji i pielęgnacji bruków betonowych op. od 1-5 dm 3 Nazwa Zastosowanie 7. Zbrojenie kotwiące ocynkowane 20 x 300 cm Do łączenia ścian nośnych ze sobą (przy braku przewiązania) 8. Metalowa taśma montażowa perforowana (20 mb) Do łączenia ścian nośnych z działowymi (przy braku przewiązania) 9. Skrzynki murarskie Do murowania ściany grubości 25 cm lub 38 cm * Waga jednego worka 50 STROPY, ŚCIANY, KOMINY STAN SUROWY BUDYNKU 51

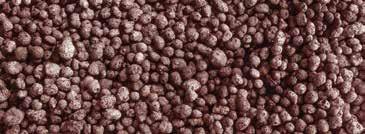

27 KRUSZYWO KERAMZYT Keramzyt jest ekologicznym kruszywem w postaci granulek, produkowanym na bazie gliny, która poddana procesom prażenia w wysokich temperaturach (1150 C) w specjalnych piecach obrotowych pęcznieje, uzyskując na swej powierzchni porcelanową skorupkę. Ma on szerokie zastosowanie w budownictwie. Dzięki porowatej strukturze jest materiałem lekkim, ciepłym, a więc doskonale nadającym się do ociepleń posadzek na gruncie, do dociepleń i zasypek stropów. W postaci sypkiej stosuje się również do warstw drenażowych, jeżeli istnieje konieczność odprowadzenia wód gruntowych z terenu dookoła budynku. Po zmieszaniu kruszywa keramzytowego z zaczynem cementowym powstaje, używany do produkcji prefabrykatów. Keramzyt stosuje się również w ogrodnictwie oraz do wykonywania ekranów radiestezyjnych. Zalety: odporność ogniowa, odporność na niskie temperatury, wysoka wytrzymałość, łatwa obróbka mechaniczna, odporność na działanie kwasów grzybów i gryzoni. ZAPRAWA CIEPŁOCHRONNA W celu zachowania parametrów termoizolacyjnych ścian doradzamy murowanie pustaków na zaprawie ciepłochronnej. Spoinę można formować za pomocą skrzynek murarskich, które wymuszają stałe zużycie zaprawy oraz powstanie pasa pustki powietrznej, co dodatkowo poprawia izolacyjność termiczną i zmniejsza zużycie materiałów. Receptura zaprawy ciepłochronnej (na 100 dm 3 ) Produkty Masa Objętość (1:2:6)) Cement 32,5 17 kg 1,40 Wapno hydratyzowane 13 kg 1,00 Keramzyt (frakcja 0-2 mm) 61 kg Woda 26 dm 3 Betostat* 0,12 dm 3 Betostat* dodatek napowietrzający Tak przygotowana zaprawa posiada gęstość objętościową = 970 kg/m 3 Współczynnik λ = 0,23 W/mK 52 STROPY, ŚCIANY, KOMINY STAN SUROWY BUDYNKU 53

28 BETARD SP. Z O.O. BIURA OBSŁUGI KLIENTA CENTRALA DŁUGOŁĘKA tel.: mail: bok@betard.pl ul. Polna 30, Długołęka ODDZIAŁ WIERUSZÓW tel.: , wieruszow@betard.pl ul. Ostrzeszowska 8, Wieruszów ODDZIAŁ GOŁOGŁOWY tel.: , klodzko@betard.pl Gołogłowy 37, Gołogłowy STAN SUROWY BUDYNKU 55
