1 Kolorystyka wagonów OPIS SYSTEMU IDENTYFIKACJI WIZUALNEJ PKP INTERCITY S.A. KOLORYSTYKA WAGONÓW 1 KLASY Zastosowano kolory wagonów według przyjętej przez Zamawiającego kolorystyki: dwa rodzaje niebiesko-szarego, błękitny i pomarańczowy. Cały skład pociągu łączy wizualnie niebiesko-szary pas, a na nim błękitna linia związana kolorystycznie i wymiarowo z logo: Okna przedziałowe każdego wagonu połączone są wizualnie czarnym tłem pasem za oknami, okalającym z ok. 35mm nadwyżką z każdej strony wszystkie okna przedziałowe: Wagony klasy 1 oznaczono dodatkowo za pomocą tradycyjnego kodu kolorystycznego uwzględniającego przyzwyczajenia podróżnych pas koloru żółtego nad linią okien: Ilekroć w niniejszym dokumencie Zamawiający wskazuje na znaki towarowe tym samym Zamawiający dopuszcza zaoferowanie rozwiązań równoważnych w rozumieniu art. 29 Ustawy Pzp. Zaproponowane rozwiązania równoważne muszą spełniać określone przez Zamawiającego wymagania. Litery zastosowane do wszelkich oznaczeń mają krój czcionki kolejowej BN ttf. Wysokość cyfry oznaczającej klasę wagonu = 450 mm. Schemat kolorów według NCS lub RAL. Wskazane kolory pobrano na podstawie próbnika (katalogu) systemu NCS index edition 2 oraz wzornika RAL. Zastrzega się możliwość dokonania korekt po wykonaniu próbek czterech kolorów użytych na pojeździe. 1. niebiesko-szary ciemny NCS 2020-R70B (wzdłuż poszycia pojazdu), 2. niebiesko-szary jasny NCS 0510-R70B (wzdłuż poszycia pojazdu), 3. błękitny RAL 5002 (błękitny pas wzdłuż poszycia pojazdu), 4. szary RAL 7000 (dach, elementy na dachu, osłony dolne). Próbki te będą podstawą do weryfikacji, czy wszystkie wagony objęte przedmiotem zamówienia mają spójną malaturę zgodną z wymaganiami Zamawiającego określonymi w niniejszym dokumencie. Próbki o formacie 100x100mm powinny być wykonane z materiału o tych samych parametrach, co użyte w odpowiadających im miejscach na pojeździe i malowane/barwione oraz ew. zabezpieczane (np. antygraffiti) tak samo technologicznie jak na pojeździe. Próbki należy pomalować jednostronnie a na odwrociu odpowiednio opisać (rodzaj wzornika i nr koloru, typ i oznaczenie pojazdu, element na pojeździe). 1

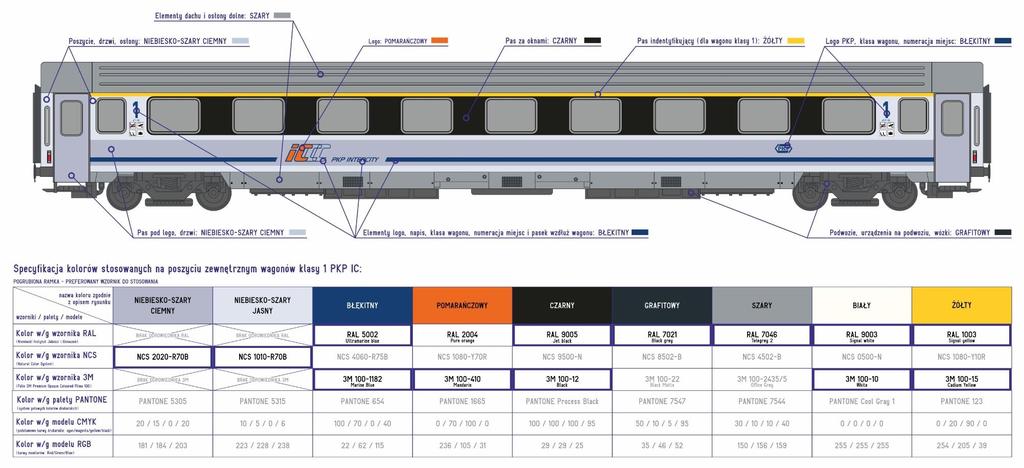

2 Rys.01 Malatura zewnętrzna wagonów kasy 1 kolorystyka. 2

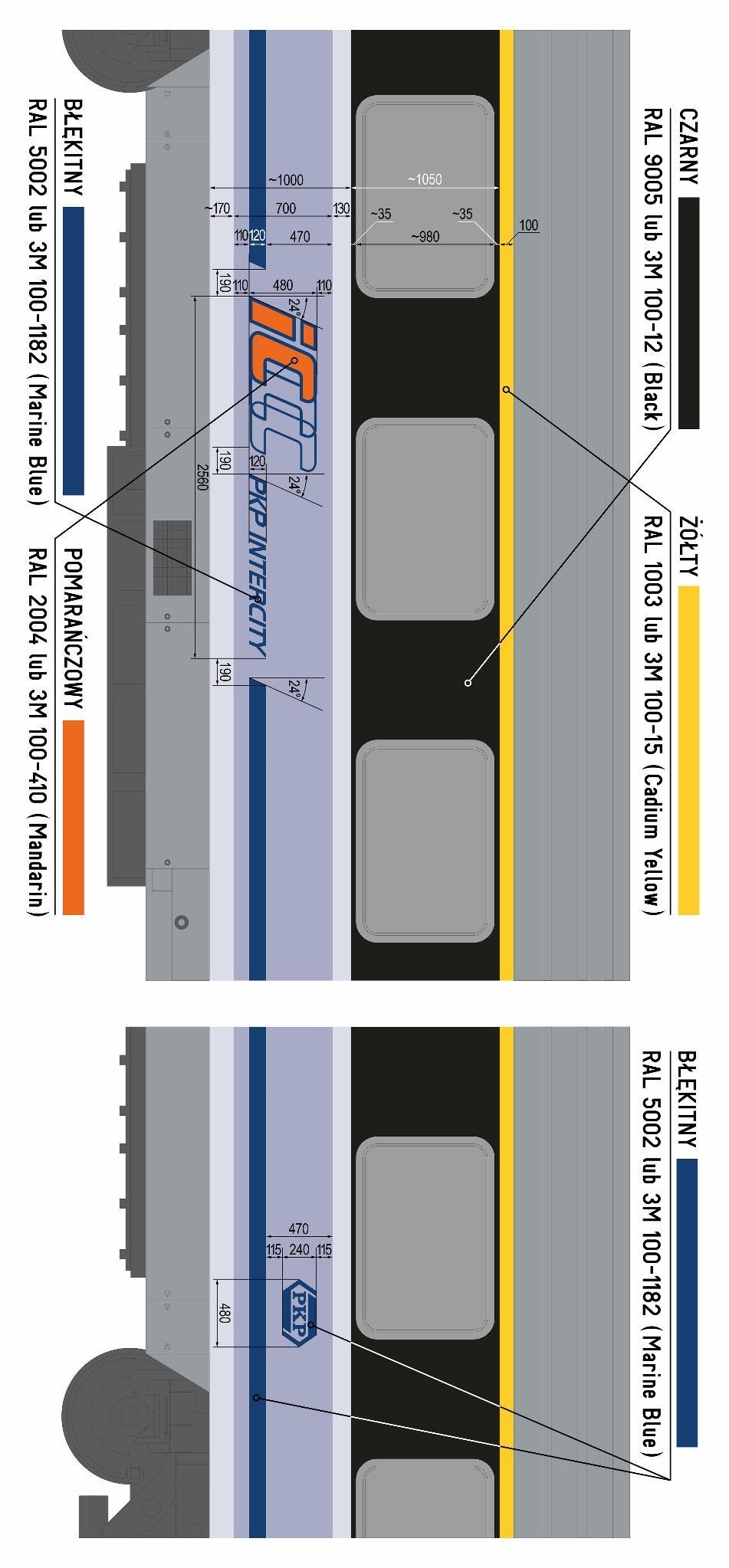

3 Rys.02 Logo Intecity i PKP na poszyciu zewnętrznym wagonów kasy 1 wymiary i kolory. 3

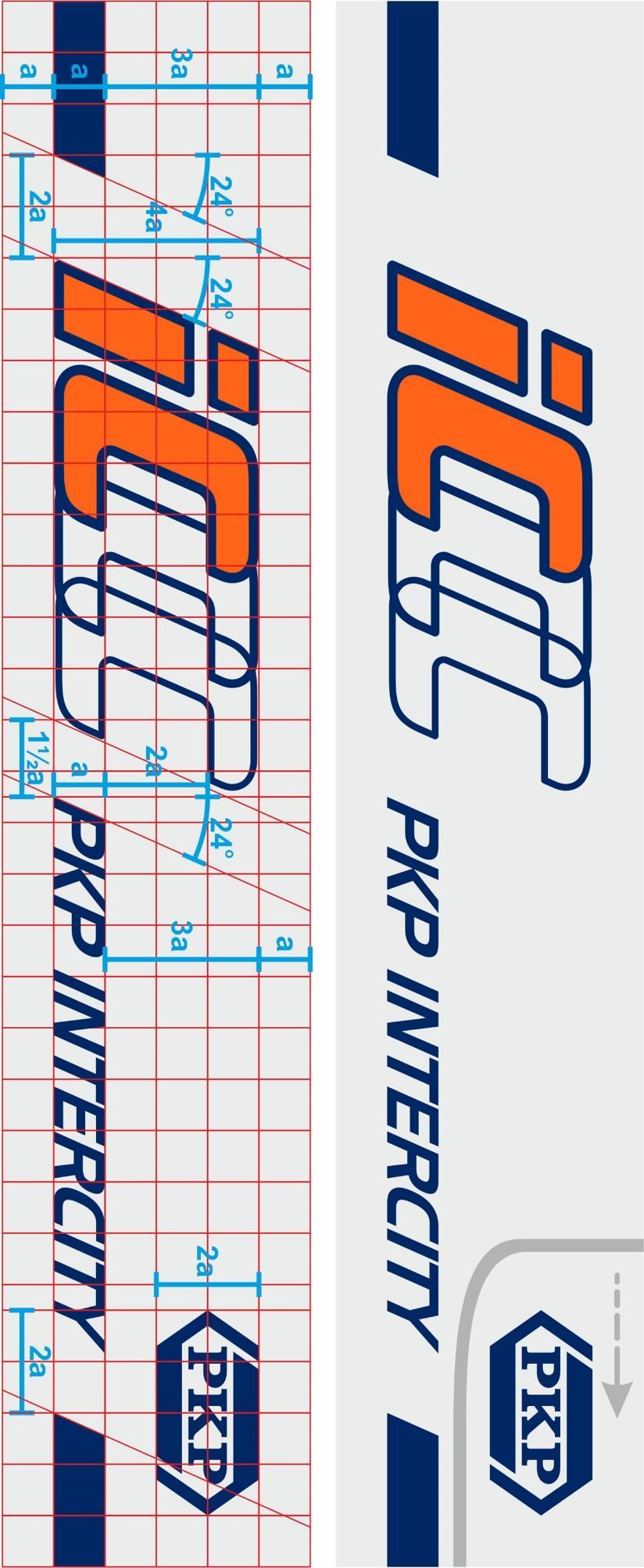

4 Rys.03 Logo Intecity i PKP kształt i proporcje. 4

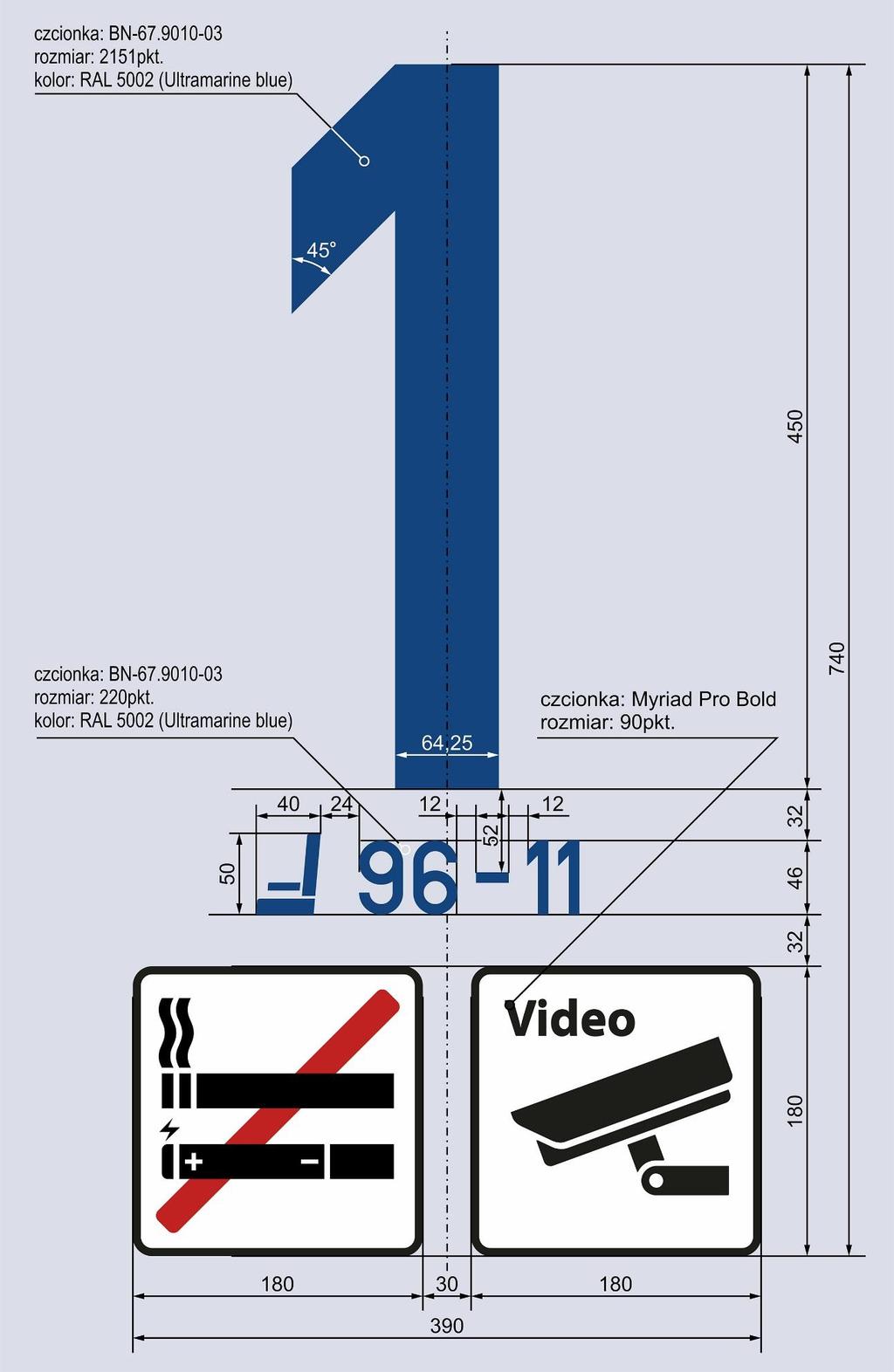

5 Rys.04 Oznaczenie klasy wagonu na poszyciu zewnętrznym od strony korytarza. 5

6 Rys.05 Oznaczenie klasy wagonu na poszyciu zewnętrznym od strony przedziałów. 6

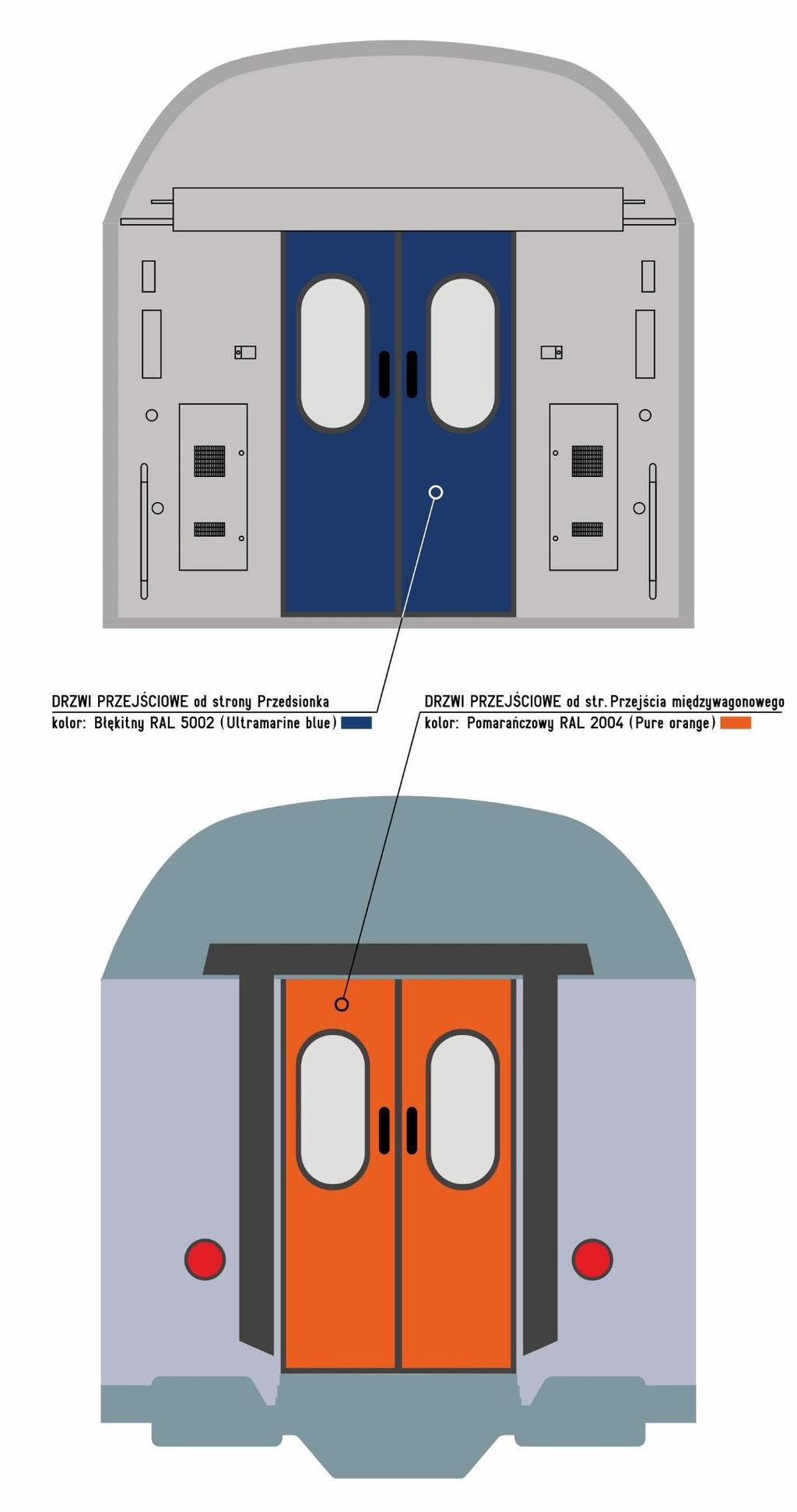

7 Rys.06 Drzwi przejściowe międzywagonowe kolorystyka. 7

8 OPIS WIZUALIZACJI WNĘTRZ WAGONÓW PASAŻERSKICH 1 KLASY PKP INTERCITY S.A. Przedstawiony każdorazowo przez Wykonawcę projekt wizualizacji zewnętrznej jak i wewnętrznej wymaga zatwierdzenia przez PKP Intercity S.A. w terminie 14 kalendarzowych dni od podpisania umowy. Wszelkie użyte materiały muszą posiadać niezbędne dokumenty, atesty i certyfikaty poświadczające dopuszczenia do stosowania w taborze kolejowym. Tkanina obiciowa jest tkaniną według wzoru tapicerki foteli klasy 1 (str. 10) w odcieniu: błękitno-niebieskie tło (NCS S 3050-R90B) z granatowym wzorem (NCS S 6030-R70B) równomiernie rozstawionych prostokątów. Rozmiar prostokątów: w poziomie=2mm x w pionie=3mm, rozstaw: w poziomie co 9,2mm, pionie co 9,5mm. W wagonach powinna być zastosowana wykładzina elastyczna, kauczukowa, która jest odporna na ścieranie, odbarwienia oraz jest łatwo zmywalna. Powinna posiadać wzór maskujący zabrudzenia. Wzór i materiał do akceptacji przez Zamawiającego w terminie 14 dni kalendarzowych odo podpisania umowy. Kolorystyka ścian, sufitów, i innych powierzchni malowanych została podana wg wzornika systemu identyfikacji kolorów NCS, edycja 2. Uzyskanie zamiennika koloru wg innego zwornika np. RAL, PANTONE wymaga akceptacji PKP Intercity S.A.. Tab.01 Kolorystyka i galanteria wagonów przedziałowych: Lp. Element wnętrza Klasa 1 1 Sufity przedziałów S 2002-R 2 Ściany przedziałów i korytarzy S 2002-R 3 Ściany przedsionków Kolor i sposób wykonania każdorazowo uzgadniany z Zamawiającym w terminie 14 dni kalendarzowych od podpisania umowy. 4 Stolik podokienny stały Kolor, rozmiar, materiały, sposób montażu przed wykonaniem przedstawić propozycję do akceptacji Zamawiającemu w terminie 14 dni od podpisania umowy. 5 Śmietniczki na śmieci Kolor, rozmiar, materiały, sposób montażu przed wykonaniem przedstawić propozycję do akceptacji Zamawiającemu w terminie 14 dni od podpisania umowy. 6 Ramy, półki Aluminium, szkło bezpieczne, malowanie proszkowe. Kolor, rozmiar, sposób montażu przed wykonaniem przedstawić do akceptacji Zamawiającemu w terminie 14 dni od podpisania umowy. 7 Tablica rozdzielcza nad drzwiami S 2002-R 8 Kolor obić tapicerskich Jasno-błękitne tło (NCS S 3050-R90B) z granatowym wzorem (NCS S 6030-R70B) równomiernie rozstawionych prostokątów. Rozmiar prostokątów: w poziomie=2mm, w pionie=3mm, rozstaw: w poziomie co 9,2mm, pionie co 9,5mm. (Rys. 07, str. 10) 8

9 9 Zasłonki od strony korytarza Kolor: NCS S 3050-R90B lub NCS S 6030-R70B lub Pantone 294U. Materiał, kolorystykę, rodzaj montażu na szynie przed wykonaniem przedstawić do akceptacji Zamawiającemu w terminie 14 dni od podpisania umowy. 10 Roleta nocna Kolor: NCS S 5502-R, RAL Tkanina do uzgodnienia z Zamawiającym w terminie 14 dni od podpisania umowy 11 Wykładzina podłogowa w przedziałach Kolorystyka, struktura, rodzaj do uzgodnienia z Zamawiającym w terminie 14 dni od podpisania umowy 12 Wykładzina podłogowa korytarzy Kolorystyka, struktura, rodzaj do uzgodnienia z Zamawiającym w terminie 14 dni od podpisania umowy. 13 Wykładzina podłogowa przedsionków Tab.02 Kolorystyka przedziałów WC Sufit RAL 9003 Wyłożenie ścian bocznych RAL 7035 Wanna podłogowa RAL 7046 Baterie Drzwi od strony przedziału WC i futrynki RAL 7035 Umywalka blat Stal nierdzewna lub tworzywo sztuczne - do uzgodnienia z Zamawiającym w terminie 14 dni od podpisania umowy. Miska ustępowa Elementy metalowe (klamki, szyldziki) Stal nierdzewna, szczotkowanie nierównomierne Chrom lub stal szczotkowana przed wykonaniem przedstawić do akceptacji Zamawiającemu w terminie 14 dni od podpisania umowy. Al. anodowane (kolor naturalny) ST nikiel chrom satyna 9

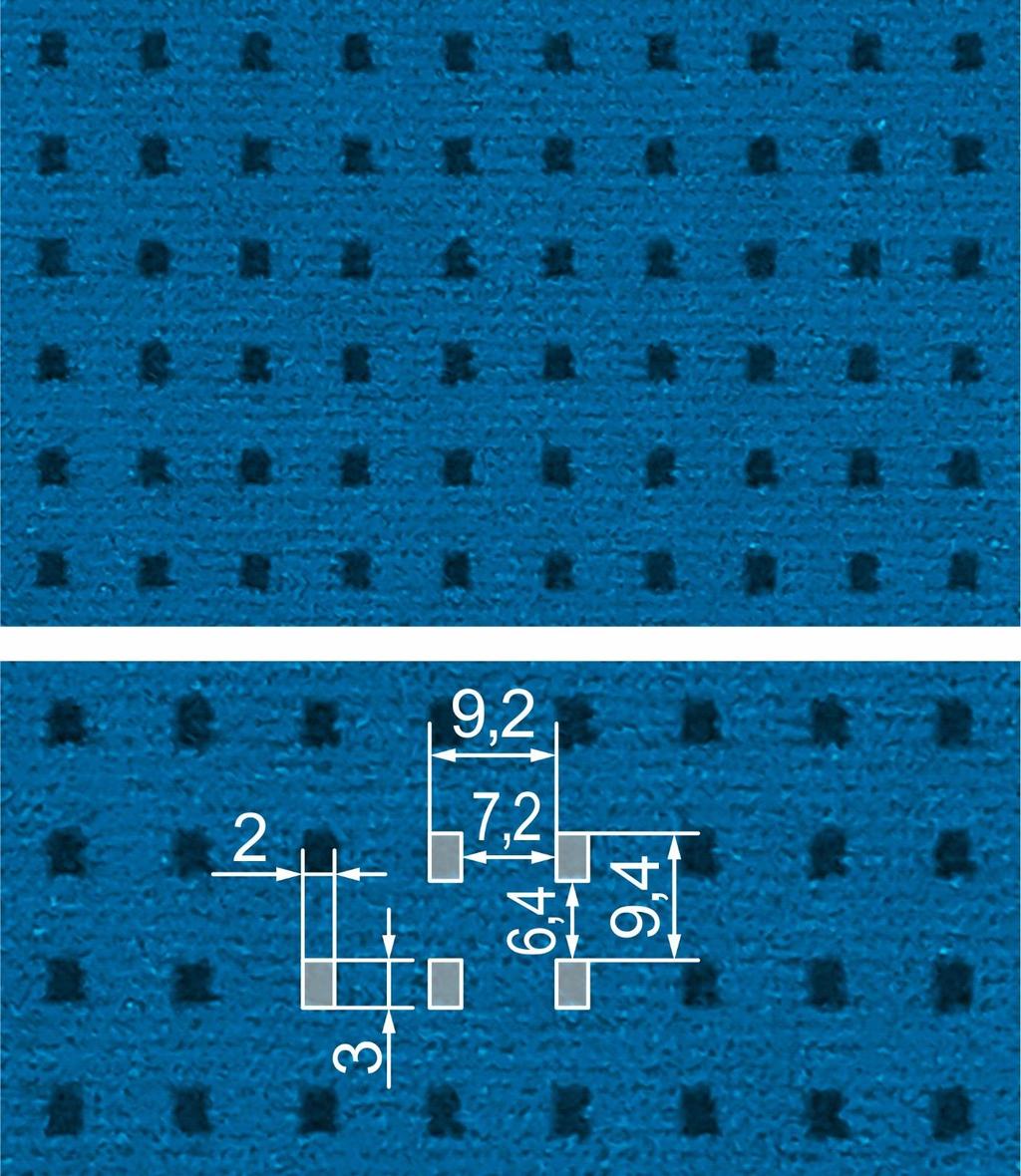

10 Rys.07 Tapicerka foteli klasy 1 wzór i wymiarowanie. Kolorystyka i wzór tkaniny obiciowej tapicerki foteli klasy 1: Tło w kolorze jasno-błękitnym: NCS S 3050-R90B. Wzór granatowe równomiernie rozstawione prostokąty (2x3mm): NCS S 6030-R70B Rozmiar prostokątów: Rozstaw prostokątów: Odległości między prostokątami: w poziomie=2mm w poziomie co 9,2mm w poziomie = 7,2mm w pionie=3mm w pionie co 9,4mm w pionie = 6,4mm 10

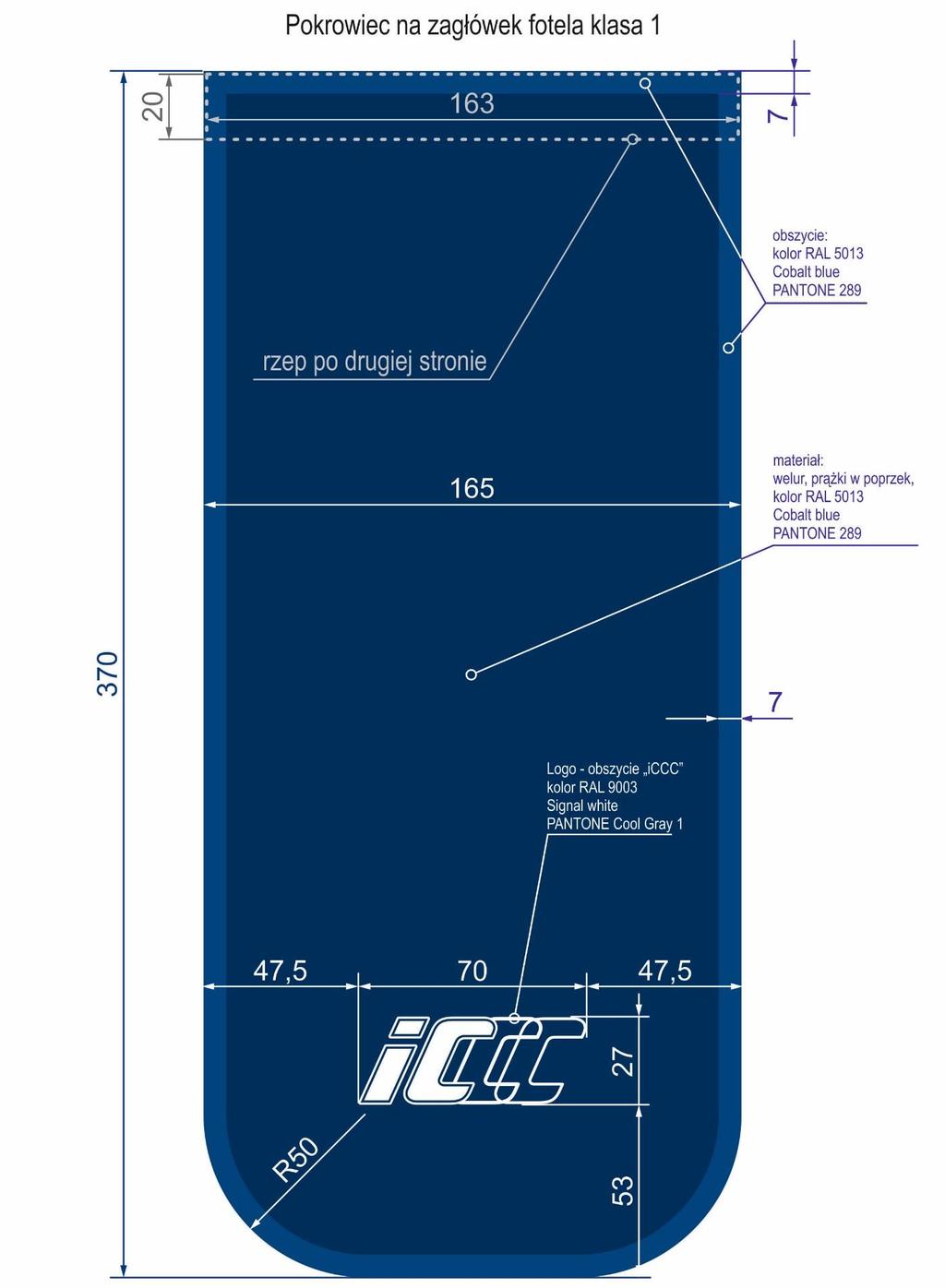

11 Rys.08 Pokrowce na zagłówki foteli klasy 1 wymiary, materiały i kolorystyka. Szerokość (165mm) i długość (370mm) pokrowca należy dostosować do kształtu i rozmiarów zagłówka. 11
