1 Załącznik nr 8 do SIWZ Kolorystyka wagonów Zamawiającego Zastosowano kolory wagonów według przyjętej w Intercity kolorystyki: dwa rodzaje szaroniebieskiego, granatowy i oranżowy. W wagonach kl. 1 (stanowiących większość w składzie) zastosowano odcień jaśniejszy. Ze względów praktycznych (brudzenie) w wagonach kl. 2, restauracyjnym, barowym i bagażowym dominuje odcień ciemniejszy. W wagonach sypialnych i kuszetkach w przewadze występuje kolor granatowy. Cały skład pociągu łączy wizualnie szaro-niebieski pas (ciemniejszy: kl.1 i nocne, jaśniejszy: pozostałe), a na nim granatowa lub oranżowa linia związana kolorystycznie i wymiarowo z logo. Poszczególne rodzaje wagonów oznaczono dodatkowo za pomocą tradycyjnego kodu kolorystycznego uwzględniającego przyzwyczajenia podróżnych (np kolor żółty, kl.2 kolor zielony, itp.). Oznaczenie to występuje w postaci wąskiego paska nad oknami. Ilekroć w niniejszym dokumencie Zamawiający wskazuje na znaki towarowe tym samym Zamawiający dopuszcza zaoferowanie rozwiązań równoważnych w rozumieniu art. 29 Ustawy Pzp. Zaproponowane rozwiązania równoważne muszą spełniać określone przez Zamawiającego wymagania. Objaśnienia znaków: a - pozostałe wymiary logo wynikają Z podstawowej budowy znaku (projekt identyfikacji) b - w wagonie sypialnym typu 305 Ad wymiar wynosi 7200 mm. c - wymiary około wynikające z ewentualnych różnic konstrukcji d - pozostałe wymiary cyfr wynikają z kroju liternictwa e - umieszczenie znaków W przypadku niewystępowania okna węższego przy drzwiach f - w wagonie restauracyjnym znaki umieścić w połowie odległości pomiędzy drzwiami, a pierwszym oknem g - wymiary około wzięte ze skali rysunków złożeniowych Litery zastosowane do wszelkich oznaczeń mają krój Swis 721 PL. Wysokość liter nad oknami - 90 mm. Cyfry oznaczające klasę wagonu mm. Schemat kolorów według NCS RAL KL 1 A C C D (K) M - F D D L 2 KL 2 C A C D (K) M - G D D L 3 Restauracyjny C A C D (K) M L H - D L 4 Bar C A C D (K) M L H - D L 5 Sypialny D B B E L M L - - L L 6 Kuszeta D B B E L M D A(L) L L L 7 Bagażowy C A C D (K) M - J D D L A - niebiesko-szary jasny S 0510-R70B G - zielony S 1075-G20Y RAL 6018 B - niebiesko-szary średni S 1020-R70B H - czerwony S 1580-R RAL 3002 C - niebiesko-szary ciemny S 2020-R70B J - grafitowy S 5005-R80B RAL 7037 D - granatowy S 4055-R7QB RAL 5002 K - czarny S 8500-N RAL 9004 E - oranżowy S 0585-Y7OR RAL 2004 L - biały S 0505-R80B RAL 9003 F - żółty S 0580-Y1OR RAL 1003 M - szary S 5005-B20G RAL 7000 Wskazane kolory pobrano na podstawie próbnika (katalogu) systemu NCS index edition 2 i ich odpowiedników katalogu RAL. Kolory na dużych powierzchniach i w różnym oświetleniu mogą wyglądać inaczej. Zastrzega się możliwość dokonania korekt po wykonaniu wersji prototypowej. 72

2 KOLORYSTYKA ŚCIAN WAGONÓW PRZEDZIAŁOWYCH 1 2 KLASY (wersja IIl) Lp. KL 1 KL 2 1. Sufity (i ew. blaty stolików) S-2002-R50B str. 261)* (j. szary S-2002-R szary str. 260) * (j. 2. Ściany przedziałów i korytarzy S-1002-R50B str. 261)* (j. szary S-1002-R szary str. 260) * (j. 3. Tablica rozdzielcza nad drzwiami S-2002-R50B (j. szary str. 261)* lub 950 Fabroksyd 700s S-2002-R (j. szary str. 260) * lub 950 Fabroksyd 700s 4. Ramy, półki Aluminium, szkło bezpieczne 950 Fabroksyd 700s Aluminium, szkło bezpieczne 950 Fabroksyd 700s 5. Wykładzina podłogowa w przedziałach 6. Wykładzina podłogowa korytarzy * nr kolorów podane zgodnie z wzornikiem NCS edition 2 Wykładzina PCV 8804 sellenium wg. Ger-flor Wykładzina PCV 8805 palladium wg. Ger-flor Wykładzina PCV 8804 sellenium wg. Ger-flor Wykładzina PCV 8805 palladium wg. Ger-flor KOLORYSTYKA GALANTERII WAGONOWEJ Wizerunek kolorystyczny galanterii wagonowej powinien być zgodny z przyjętym przez PKP Intercity S.A. Przy zamawianiu tkaniny u innych producentów nie należy kierować się podanym numerem, ale każdorazowo dopasować tkaninę do wzorcowej próbki. Przy zamawianiu galanterii u innego producenta należy zwracać szczególną uwagę na: - zachowanie zgodnego ze wzorem odcienia poszczególnych barw, - wielkości naniesionych wzorów lub logotypu PKP Intercity, - przedstawienie właściwych atestów uzyskanych w IK lub równoważnych. Przedstawione przez kooperantów wzory tkanin, każdorazowo muszą być pisemnie zaakceptowane przez Przedstawiciela PKP Intercity (BFS lub BPT). I materiał obiciowy II zasłonki III wykładzina dywanowa 1 kl. - Rapid wg Schoepf 1 kl. PANTONE 294U 1 kl. 04/SAPHIRE 2 kl. - Rapid wg Schoepf 1 kl. PANTONE 294U 1 kl. 04/SAPHIRE 73

3 KOLORYSTYKA PRZEDZIAŁÓW WC Sufit RAL 9003 Wyłożenie ścian bocznych RAL 7035 Wanna podłogowa RAL 7046 Baterie Drzwi od strony przedziału WC i futryn ki Umywalka blat, miska ustępowa Elementy metalowe (klamki, szyldziki) RAL 7035 stal nierdzewna Chrom Al. anodowane (kolor naturalny) ST nikiel chrom satyna UWAGI 1. Logo iccc powinno zaczynać się po lewej stronie w odległości 1/3 długości wagonu. 2. Klamki będą malowane kolorem szarym kontrastowym do koloru drzwi. 3. Drzwi czołowe od strony zewnętrznej wewnętrznej granat (kolor D) o ile odnawiamy wnętrza dopasowując je do nowej kolorystyki, jeżeli nie odnawiamy pozostają w dotychczasowym kolorze. Drzwi boczne od strony zewnętrznej w kolorze pudła (kolorystyka wagonów - wersja I od strony wewnętrznej granat (kolor D) o ile odnawiamy wnętrza dopasowując je do nowej kolorystyki, jeżeli nie odnawiamy pozostają w dotychczasowym kolorze. 4. Kratek pod piktogramy nie nanosimy, w miejscu kratek na projekcie (patrz rysunki) przyklejamy naklejki z piktogramami. 74

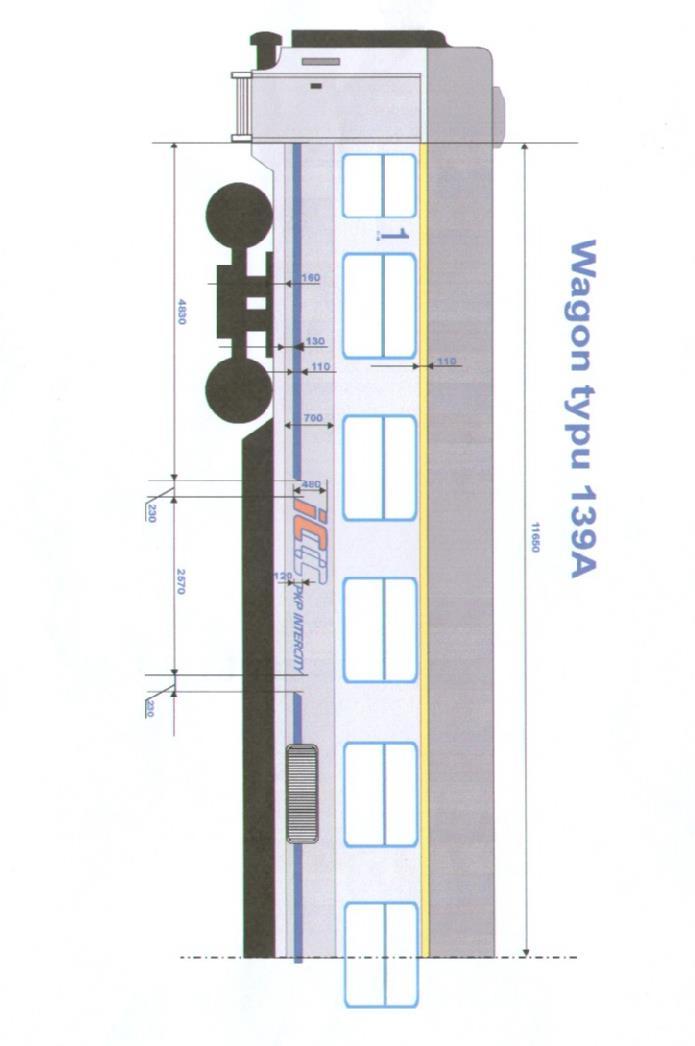

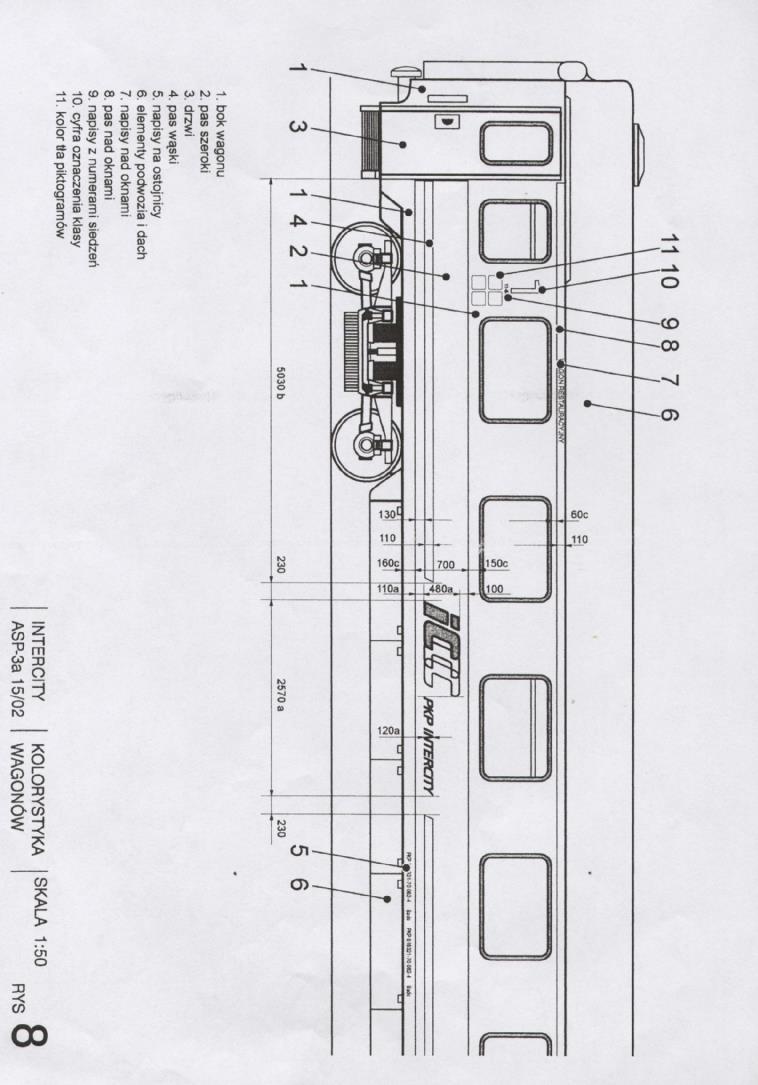

4 RYSUNKI 75

5 76

6 77

7 78

8 79

9 80

10 81

11 82

12 83
