1 Bezko nierzowa technika po àczeƒ rur eliwnych, stalowych, PE i PVC

2 Spis treêci Armatura Combi 5 6 Zasuwy klinowe 7 8 Zasuwy no owe 9 10 Zabezpieczenia przed przesuni ciem Koƒcówki do zgrzewania i spawania Kształtki rurowe Tuleje wzmacniajàce 35 Uszczelki

3 Proste i oszcz dne rozwiàzanie w zabudowie rurociàgów Podczas układania przewodów, słu àcych do transportu wody pitnej i Êcieków, wykorzystywane sà ró ne rodzaje połàczeƒ: kołnierzowe, zgrzewane, spawane, jak równie gwintowane. Od wielu lat, w rurociàgach podziemnych, stosuje si tak e rury i kształtki z połàczeniami za pomocà kielichów wtykowych. Ta metoda łàczenia posiada okreêlone zalety techniczne i ekonomiczne, których nie posiadajà mi dzy innymi połàczenia kołnierzowe lub spawane. Te uznane zalety dotyczà zarówno połàczeƒ rurociàgów i armatur, a tak e połàczeƒ pomi dzy armaturami. Fakt ten stał si podstawà opracowania Systemu Hawle BAIO. Armatury i kształtki mo na w łatwy sposób łàczyç wzdłu za pomocà uniwersalnych kielichów bagnetowych z ryglowaniem bezpoêrednim. Oprócz zalet technicznych (mo liwoêç odchylenia osi rury lub armatury do 3 lub do 8 w przypadku wykorzystania kształtki EMS z kielichem Systemu WAGA Multi/joint, zintegrowana 100% ochrona antykorozyjna poprzez fluidyzacyjne pokrywanie ywicà epoksydowà metodà EWS wg wytycznych GSK, monta bez napr eƒ) istotnà rol spełniajà równie zalety ekonomiczne technologii połàczeƒ kielichowych Systemu BAIO : redukcja kosztów zabudowy poprzez krótszy czas monta u oraz mniejsza liczba elementów składajàcych si na dane połàczenie. Poni sze rysunki pokazujà, e przy zastosowaniu Systemu BAIO nast puje (dzi ki redukcji elementów koniecznych do wmontowania) zmniejszenie kosztów magazynowania i transportu oraz zasadnicze skrócenie czasu monta u. Praktyka wykazuje, e stosowanie tego systemu połàczeƒ wymaga tylko około 1/3 nakładu czasu pracy w porównaniu do monta u połàczeƒ systemu kołnierzowego. System BAIO w porównaniu z armaturà kołnierzowà Przyk ad do przemyêlenia System kołnierzowy 307 cz Êci, orientacyjny czas monta u 90 min System BAIO 7 cz Êci, orientacyjny czas monta u 10 min System BAIO w porównaniu z armaturà z króçcami PE do zgrzewania

4 Połàczenie kielichowe armatury systemu BAIO z ró nego rodzaju rurociàgami przebiega za pomocà pierêcieni zabezpieczajàcych przed przesuni ciem, odpowiednich dla ka dego rodzaju rury, a tak e zabezpieczeƒ Hawle-Stop. System uszczelek dopasowany jest odpowiednio do rodzaju materiału z jakiego wykonana jest rura (dla rur eliwnych uszczelki typu BD, dla rur PE i PVC uszczelki typu GKS). 1 kielich dla 4 rodzajów rur: eliwnych, PVC, PE oraz rur stalowych* * zaleca si stosowaç armatur z koƒcówkami do spawania 452STaSB Cechy konstrukcyjne: wielofunkcyjny kielich z uszczelnieniem oraz ze zintegrowanym zabezpieczeniem przed przesuni ciem prosty monta minimalny czas monta u niewielka liczba elementów i połàczeƒ pewna i bezpieczna technika połàczeniowa połàczenie kielichowe umo liwiajàce ustawienie łàczonych elementów we wszystkie strony monta pozbawiony napr eƒ zmniejszona waga niskie koszty magazynowania zmniejszony stan magazynu kształtek uniwersalne zastosowanie zarówno do rur eliwnych, stalowych*, PE, PVC i rur AC** zabezpieczenie przed przesuni ciem za pomocà pierêcieni zabezpieczajàcych Hawle-Stop zintegrowana ochrona antykorozyjna poprzez fluidyzacyjne pokrywanie ywicà epoksydowà metodà EWS wg wytycznych Stowarzyszenia Ochrony Antykorozyjnej (GSK) * poprzez stalowe koƒcówki spawane nr kat. 452STaSB ** z kielichem EMS systemu WAGA Multi/joint nr kat. 5307SB

5 : przy zamówieniu nale y bezwzgl dnie podaç: indeks rodzaj medium rodzaj rury w celu dostarczenia odpowiedniej uszczelki. Standardowo dostarczana jest uszczelka BD do rury eliwnej, przeznaczona do wody pitnej i Êcieków. Maksymalne ciênienie : dla zasuw no owych System BAIO nr kat. 480SB, 483SB Zakres Êrednic woda pitna, Êcieki do 300 (w połàczeniu z Systemem ZAK - ø 25 do 300) Póêniejsza zabudowa armatury Systemu BAIO w istniejàcym ju systemie połàczeƒ rurociàgów Przykład monta u z wykorzystaniem kształtki EMS z kielichem Êrubowowym (wkr canym), nr kat. 530SB lub kształtki EMS z systemem uszczelniajàcym i zabezpieczajàcym przed przesuni ciem typu WAGA Multi/joint nr kat. 5307SB. z kielichem wkr canym Kszta tka EMS Multi/joint Zasuwa HSM Uwagi do rysunku: Połàczenie tylko z jednym elementem EMS: w miar mo liwoêci stosowaç max min max min max HSM Połàczenie z dwoma elementami EMS: w miar mo liwoêci stosowaç min

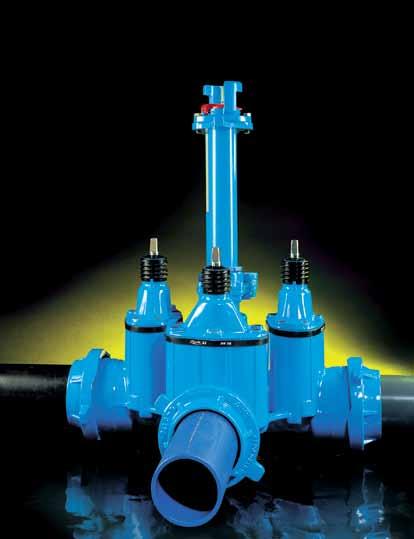

6 Armatura Combi-III System BAIO z hydrantem wolnoprzelotowym Inne przykłady zabudowy Wykonanie standardowe: bez kółka r cznego i obudowy Wersja wykonania: zamykanie zgodnie z ruchem wskazówek zegara Pasujàce wyposa enie: kółko r czne: nr 7800 obudowy: sztywna nr 9000E2, od 250 nr 9000 dla zasuw klinowych teleskopowa nr 9500E2, od 250 nr 9500 dla zasuw klinowych nr 9510 (1,3-1,8m), 9520 (2,5-2,5m) dla zasuw no owych skrzynki uliczne: sztywna teleskopowa nr 1750 dla wody nr 2050 dla wody; nr 207D, nr 200VD dla Êcieków płyty podkładowe: nr 3483 Do rur PE nale y bezwzgl dnie stosowaç tuleje wzmacniajàce: nr kat klasa SDR 17,6 nr kat klasa SDR 11 Połàczenie Systemu BAIO i Systemu Hawle-ZAK umo liwia stworzenie kompletnego programu kształtek w zakresie Êrednic od ø 25 do 300!

7 Zasuwa typu MMB System BAIO nr kat. 437SB z dwufunkcyjnymi kielichami System BAIO do rur eliwnych, stalowych, PE i PVC dla po àczeƒ zabezpieczonych przed przesuni ciem System BAIO woda pitna: 16 Przy połàczeniu z rurami z tworzywa przy fabrycznym monta u uszczelek GKS, nale y podaç ich rozmieszczenie zgodnie z poło eniem wskazówek zegara! Max. ciênienie SB WXX woda pitna ,0 SB WXX woda pitna ,0 SB WXX woda pitna ,0 SB WXX woda pitna ,5 SB WXX woda pitna ,0 SB WXX woda pitna ,0 SB WXX woda pitna ,0 SB WXX woda pitna ,3 SB WXX woda pitna ,5 SB WXX woda pitna ,0 SB WXX woda pitna ,0 SB WXX woda pitna ,0 SB WXX woda pitna ,0 SB WXX woda pitna ,5 SB WXX woda pitna ,3 Standardowe wyposa enie: uszczelka BD do rur eliwnych. Uszczelka GKS do rur PE, PVC nr kat. 529SB H

8 Armatura Combi-III System BAIO nr kat. 438SB z dwufunkcyjnymi kielichami System BAIO do rur eliwnych, stalowych, PE i PVC dla połàczeƒ zabezpieczonych przed przesuni ciem System BAIO woda pitna: 16 Dla zabudowy na skrzy owaniach rurociàgów z maksymalnie 3 zasuwami w studzienkach, komorach lub bezpoêrednio w ziemi. Wariant wykonania: z pionowym przyłàczem kołnierzowym 80 lub przyłàczem kielichowym System BAIO do podłàczenia hydrantu. Przy pionowym odejêciu System BAIO (przyłàcze do hydrantu) nale y zamówiç pomocne narz dzie. Wariant wykonania: 2 odejêcia w korpusie do wykonania przyłàczy (2 x IG 1 1 /2 lub 2 x System ZAK 46 odejêcia kielichowe). W przypadku gdy na jednym lub wi cej odgał zieniach nie jest wymagane odci cie, montuje si pokryw zaêlepiajàcà nr kat. 8690E2. W przypadku gdy armatura Combi-III ma byç wyposa ona w 1 albo 2 zasuwy, prosimy podaç rozmieszczenie zasuw zgodnie z poło eniem wskazówek zegara. Zalety: Zwarta konstrukcja pozwala na oszcz dnoêç miejsca zabudowy, materiału, kosztów robocizny, transportu i magazynowania. Zredukowana iloêç miejsc połàczeƒ. Bezproblemowa mo liwoêç zabudowy hydrantu lub przyłàczy (2 x IG 1 1 /2 lub 2 x System ZAK 46) w kompaktowej formie. Max. ciênienie Wariant pionowe odejêcie Wariant poziome odejêcia A B C D E F IloÊç zasuw SB WXX , , SB WXX x ZAK , , SB WXX BAIO , , SB WXX BAIO 80 2 x ZAK , , SB WXX BAIO 80 2 x IG 1½ , , SB WXX ko nierz , , SB WXX , , SB WXX x ZAK , , SB WXX BAIO , , SB WXX BAIO 80 2 x ZAK , , SB WXX BAIO 80 2 x IG 1½ , , SB WXX ko nierz , , SB WXX , , SB WXX x ZAK , , SB WXX BAIO , , SB WXX BAIO 80 2 x ZAK , , SB WXX BAIO 80 2 x IG 1½ , , SB WXX ko nierz , , Standardowe wyposa enie: uszczelka BD do rur eliwnych. Uszczelka GKS do rur PE, PVC nr kat. 529SB

9 Zasuwa E2 System BAIO nr kat. 450SB z dwufunkcyjnymi kielichami System BAIO do rur eliwnych, stalowych, PE i PVC dla połàczeƒ zabezpieczonych przed przesuni ciem System BAIO DługoÊç zabudowy wg EN 1171 Strona kielichowa: wypusty do zabezpieczenia przed przesuni ciem Hawle-Stop lub ryglowanie wewn trzne system bagnetowy dla połàczeƒ System BAIO (bosa koƒcówka kielich). woda pitna: 16 Max. ciênienie SB WXX woda pitna ,2 SB WXX woda pitna ,4 SB WXX woda pitna ,5 SB WXX woda pitna ,0 SB WXX woda pitna ,0 SB WXX woda pitna ,0 SB WXX woda pitna ,0 Standardowe wyposa enie: uszczelka BD do rur eliwnych. Uszczelka GKS do rur PE, PVC patrz nr kat. 529SB. ø d H

10 Zasuwa typu HSM System BAIO nr kat. 451SB z dwufunkcyjnym kielichem System BAIO do rur eliwnych, stalowych, PE i PVC dla połàczeƒ zabezpieczonych przed przesuni ciem oraz z koƒcówkà System BAIO DługoÊç zabudowy wg EN 1171 woda pitna: 16 Strona kielichowa: wypusty do zabezpieczenia przed przesuni ciem Hawle-Stop, ryglowanie wewn trzne system bagnetowy dla połàczeƒ System BAIO (bosa koƒcówka kielich). Strona bosej koƒcówki: wypusty zabezpieczajàce przed przesuni ciem System BAIO ; Êrednica zewn trzna bosej koƒcówki. Max. ciênienie SB WXX woda pitna ,0 SB WXX woda pitna ,3 SB WXX woda pitna ,5 SB WXX woda pitna ,5 SB WXX woda pitna ** ,5 SB WXX woda pitna ,5 SB WXX woda pitna ,0 SB WXX woda pitna ,0 * Najmniejsza dopuszczalna Êrednica zewn trzna rury ** Włàcznie z uszczelkà GKS do rur PE d 180; bosa koƒcówka d 180 pasujàca do kształtki MMB (nr kat. 542SB) z koƒcówkà wtykowà d 180 Standardowe wyposa enie: uszczelka BD do rur eliwnych. Uszczelka GKS do rur PE, PVC nr kat. 529SB. ø d ø d1* H

11 Zasuwa no owa do Êcieków System BAIO nr kat. 480SB z dwufunkcyjnymi kielichami System BAIO do rur eliwnych, stalowych, PE i PVC dla połàczeƒ zabezpieczonych przed przesuni ciem System BAIO Materiał: Korpus: eliwo sferoidalne GJS-400 Wrzeciono, płyta odcinajàca: stal nierdzewna Êcieki: 10 Odpowiadajàce Êrednicom zasuw 80 i 100 kółko r czne o Êrednicy 50. Rozwiàzanie obj te ochronà patentowà. Mo liwa zabudowa bezpoêrednio w ziemi. Pewne i szczelne odci cie poprzez płyt odcinajàcà i uszczelnienie typu O-ring. Mo liwoêç wymiany kompletnej pokrywy pod ciênieniem. Strona kielichowa: wypusty do zabezpieczenia przed przesuni ciem Hawle-Stop, ryglowanie wewn trzne system bagnetowy dla połàczeƒ System BAIO (bosa koƒcówka kielich). Max. ciênienie H 1 Minimalna Êrednica zewn trzna Ø IloÊç obrotów otwórz - zamknij VK kwadrat wrzeciona SB WXX ,5 14,8 14,5 SB WXX ,5 14,8 20,5 Standardowe wyposa enie: uszczelka BD do rur eliwnych. Uszczelka typu GKS do rur PE, PVC nr kat. 529SB

12 Zasuwa no owa do Êcieków z kielichem i koƒcówkà System BAIO nr kat. 483SB z dwufunkcyjnym kielichem System BAIO do rur eliwnych, stalowych, PE i PVC dla połàczeƒ zabezpieczonych przed przesuni ciem oraz koƒcówkà System BAIO Materiał: Korpus: eliwo sferoidalne GJS-400 Wrzeciono, płyta odcinajàca: stal nierdzewna Êcieki: 10 Odpowiadajàce Êrednicom zasuw 80 i 100 kółko r czne o Êrednicy 50. Dla zasuwy o Êrednicy 150 stosowaç kółko r czne 80. Rozwiàzanie obj te ochronà patentowà. Mo liwa zabudowa bezpoêrednio w ziemi. Pewne i szczelne odci cie poprzez płyt odcinajàcà i uszczelnienie typu O-ring. Mo liwoêç wymiany kompletnej pokrywy pod ciênieniem. Strona kielichowa: wypusty do zabezpieczenia przed przesuni ciem Hawle-Stop, ryglowanie wewn trzne system bagnetowy dla połàczeƒ System BAIO (bosa koƒcówka kielich). Strona bosej koƒcówki: wypusty zabezpieczajàce przed przesuni ciem System BAIO. Max. ciênienie H 1 Minimalna Êrednica zewn trzna Ø VK kwadrat wrzeciona SB WXX ,8 14,5 SB WXX ,8 20,5 SB WXX ,3 24,0 Standardowe wyposa enie: uszczelka BD do rur eliwnych. Uszczelka typu GKS do rur PE, PVC nr kat. 529SB. Zabezpieczenie przed zanieczyszczeniem i przesuni ciem dla koƒcówki System BAIO nr kat. 490SB do hydrantów podziemnych, zespołów napowietrzajàco-odpowietrzajàcych z koƒcówkà System BAIO oraz kształtek, które zostanà zabudowane pionowo (np. kształtka SM i F) SB WXX 80 0,5 Materiał: Zabezpieczenie przed przesuni ciem obrotem: eliwo sferoidalne GJS-400 Zintegrowana ochrona antykorozyjna poprzez fluidyzacyjne pokrywanie ywicà epoksydowà metodà EWS Zabezpieczenie przed zanieczyszczeniem: NBR

13 Zabezpieczenie przed przesuni ciem SIT System BAIO nr kat. 527SB do wszystkich kielichów System BAIO Max. ciênienie Ârednica zewn trzna rury Rodzaj rury SB WXX ø 98 eliwna 2,0 SB WXX ø 118 eliwna 2,5 SB WXX ø 144 eliwna 3,1 SB WXX ø 170 eliwna 3,7 SB WXX ø 222 eliwna 5,2 SB WXX ø 274 eliwna 11,1 SB WXX ø 280 PE 12,1 SB WXX ø 250 PE 11,4 SB WXX ø 280 PVC 12,2 SB WXX ø 326 eliwna 14,9 SB WXX ø 315 PE 16,7 SB WXX ø 315 PVC 16,7 Materiał: PierÊcieƒ zaciskowy: eliwo sferoidalne GJS-400 Zintegrowana ochrona antykorozyjna poprzez fluidyzacyjne pokrywanie ywicà epoksydowà metodà EWS woda pitna, Êcieki: 16 Zalety: Prosty i łatwy monta. Prosty demonta. Zabezpieczenie przed przesuni ciem Hawle-Stop System BAIO nr kat. 528SB do rur eliwnych wszystkich kielichów System BAIO Max. ciênienie Ârednica zewn trzna rury SB WXX ø 98 3,7 SB WXX ø 118 4,7 SB WXX ø 144 5,1 SB WXX ø 170 5,5 SB WXX ø 222 9,6 Materiał: PierÊcieƒ zaciskowy: eliwo sferoidalne GJS-400 PierÊcieƒ zabezpieczajàcy: PA wzmocnione włóknem szklanym z segmentami zaciskowymi Zintegrowana ochrona antykorozyjna poprzez fluidyzacyjne pokrywanie ywicà epoksydowà metodà EWS woda pitna, Êcieki: 16 Zalety: Prosty i łatwy monta. Prosty demonta

14 Zabezpieczenie przed przesuni ciem Hawle-Stop System BAIO nr kat. 528SB do rur PVC wszystkich kielichów System BAIO Max. ciênienie Ârednica zewn trzna rury SB WXX ø 90 3,8 SB WXX ø 110 3,9 SB WXX ø 140 5,1 SB WXX ø 125 5,1 SB WXX ø 160 5,6 SB WXX ø 225 9,6 SB WXX ø 200 9,7 Materiał: PierÊcieƒ zaciskowy: eliwo sferoidalne GJS-400 Zintegrowana ochrona antykorozyjna poprzez fluidyzacyjne pokrywanie ywicà epoksydowà metodà EWS PierÊcieƒ zabezpieczajàcy: PVC z wykładzinà Korund woda pitna, Êcieki: 16 Zabezpieczenie przed przesuni ciem Hawle-Stop System BAIO nr kat. 528SB do rur PE do wszystkich klelichów System BAIO Max. ciênienie Ârednica zewn trzna rury SB WXX ø 90 3,8 SB WXX ø 110 3,9 SB WXX * ø 125 4,2 SB WXX ø 125 5,1 SB WXX ø 140 5,1 SB WXX ø 160 5,1 SB WXX ** ø 180 6,7 SB WXX ø 225 9,6 SB WXX ø 200 9,7 * Tylko do po àczeƒ z kszta tkà SM nr kat. 532SB 100 / d 125 ** Tylko do po àczeƒ z kszta tkà SM nr kat. 532SB 150 / d 180 Nale y bezwzgl dnie stosowaç tuleje wzmacniajàce: nr kat (SDR 17,6) nr kat (SDR 11) Materiał: PierÊcieƒ zaciskowy: eliwo sferoidalne GJS-400 Zintegrowana ochrona antykorozyjna poprzez fluidyzacyjne pokrywanie ywicà epoksydowà metodà EWS PierÊcieƒ zaciskowy: ywica POM z wyfrezowanymi zaczepami zapobiegajàcymi powstawaniu na rurze PE zjawiska karbu woda pitna, Êcieki: 16 Zastosowanie do rur PE w klasie PE 80, PE 100 oraz PE-X Rygiel zabezpieczajàcy do po àczeƒ bosej koƒcówki z Systemem BAIO nr kat. 529SB SB WXX 80 SB WXX 100 SB WXX 125 SB WXX 150 SB WXX 200 SB WXX 250 SB WXX 300 Materiał: tworzywo sztuczne

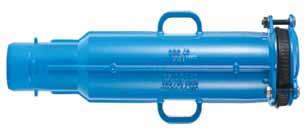

15 Koƒcówka PE do zgrzewania z pierêcieniem zabezpieczajàcym nr kat. 452PEaSB Materiał: PierÊcieƒ zaciskowy z eliwa sferoidalnego GJS-400 Rura PE 100 (czarna dla wody) współczynnik MFI ; z tulejà wzmacniajàcà ze stali nierdzewnej Wykonanie standardowe: rura SDR 11 wg EN :2004 woda pitna, Êcieki: 16 Na zapytanie: rura SDR 17 wg EN :2004 (maksymalne ciênienie : woda, Êcieki: 10 ) Max. ciênienie SB WXX woda pitna W ,7 SB WXX woda pitna W ,7 SB WXX woda pitna W ,7 SB WXX woda pitna W ,7 SB WXX woda pitna W ,9 SB WXX woda pitna W ,9 SB WXX woda pitna W ,0 SB WXX woda pitna W ,0 SB WXX woda pitna W ,5 SB WXX woda pitna W ,5 SB WXX woda pitna W ,0 SB WXX woda pitna W ,0 SB WXX woda pitna W ,5 SB WXX woda pitna W ,5 SB WXX woda pitna W ,5 SB WXX woda pitna W ,5 SB WXX woda pitna W ,9 SB WXX woda pitna W ,8 SB WXX woda pitna W ,9 SB WXX woda pitna W ,2 SDR ø d

16 Koƒcówka stalowa do spawania z pierêcieniem zabezpieczajàcym nr kat. 452STaSB Materiał: PierÊcieƒ zaciskowy z eliwa sferoidalnego GJS-400 Rura stalowa ze szwem woda, Êcieki: 16 Uwaga: 125 z uszczelkà GKS Uszczelka ø d 1 SB XXX uszczelka do rur eliwnych 80 88, ,3 SB XXX uszczelka do rur eliwnych , ,4 SB XXX uszczelka GKS , ,0 SB XXX uszczelka do rur eliwnych , ,1 SB XXX uszczelka do rur eliwnych , ,1 Kszta tka z uszczelnieniem kielichowym Êrubowym typu EMS nr kat. 530SB z koƒcówkà System BAIO, do póêniejszej zabudowy na gotowym rurociàgu (przyk ad zastosowania str. 4) woda pitna, Êcieki: 16 Kszta tka àczàca armatur System BAIO. Na jednym koƒcu kielich Êrubowy, z drugiej strony bosa koƒcówka rurowa o wymiarach rury eliwnej, z wypustkami zabezpieczajàcymi przed przesuni ciem System BAIO. Do póêniejszej zabudowy zasuw i kszta tek w rurociàgach z eliwa szarego i sferoidalnego z uszczelnieniem kielichowym Êrubowym typu UNION lub do zabudowy w rurociàgach z PE, PVC (uszczelka typu UNION zielona do /D280 z wy àczeniem D250). Do rur PE nale y bezwzgl dnie stosowaç tuleje wzmacniajàce: nr kat klasa SDR 17,6 nr kat klasa SDR

17 Uszczelka Max. ciênienie SB WXX woda pitna ,3 SB WXX woda pitna ,5 SB WXX woda pitna ,6 SB WXX woda pitna ,0 SB WXX woda pitna ,4 SB WXX woda pitna * ,0 SB WXX woda pitna * ,0 * Tylko dla rur eliwnych Zabezpieczenie przed przesuni ciem do kielicha Êrubowego nr kat. 580SB. T S Kszta tka EMS z uszczelnieniem kielichowym typu WAGA Multi/joint nr kat. 5307SB z koƒcówkà Systemu BAIO, do póêniejszej zabudowy na gotowym rurociàgu (przyk ad zastosowania str. 4) wartoêç podana w tabeli Kszta tka ze z àczem kielichowym WAGA Multi/joint do póêniejszej zabudowy zasuw i kszta tek w rurociàgach wykonanych z wszystkich dost pnych na rynku rur. Dla zabezpieczenia przez przesuni ciem kielich standardowo wyposa ony jest w pierêcieƒ Multi/Fikser do rur eliwnych i stalowych. Dla rur PE pierêcieƒ Variofiks wyposa ony w pierêcieƒ Poly/Fikser za dodatkowà op atà. Rury typu AZ mogà byç àczone tylko w wersji nie zabezpieczonej przed przesuni ciem (bez pierêcienia Fikser ). Znajdujàce si w z àczce Fiksery nale y zdemontowaç! Z drugiej strony kształtki bosa koƒcówka z wypustkami zabezpieczajàcymi przed przesuni ciem System BAIO

18 zakres tolerancji àczonych rur dmin-dmax Dane techniczne kszta tek typu EMS ze z àczem typu WAGA Multi/joint Max. ciênienie bez zabezpieczenia przed przesuni ciem (pierêcieƒ Variofiks bez Fikserów ) eliwo Stal Stal (nierdzewna) PE PAV AC* eliwo Multi/Fikser Max ciênienie z zabezpieczeniem przed przesuni ciem Stal Multi/Fikser Stal (nierdzewna) Multi/Fikser PE** Poly/ Fikser PVC Multi/ Fikser x M x M x M /12, x M x M X M20 * Rury typu AZ mogà byç àczone w wersji nie zabezpieczonej przed przesuni ciem (bez Fikserów!) ** Poly/Fikser na zapytanie Do rur PE nale y bewzgl dnie stosowaç tuleje wzmacniajàce: nr kat klasa SDR 17,6 nr kat klasa SDR 11 Tuleja wzmacniajàca po monta u ostatecznym musi znajdowaç s w obszarze pierêcienia zabezpieczajàcego Variofiks. Dla rur PE pierêcien Variofiks musi byç wyposa ony w Poly/Fikser. Âruby Multi/Joint Ârednica zewn trzna rury-ø Koƒcówka BAIO G bokoêç wsuni cia T min. Obszar przesuwu S SB WXX woda pitna ,8 SB WXX woda pitna ,0 SB WXX woda pitna ,7-388, SB WXX woda pitna ,0 SB WXX woda pitna SB WXX woda pitna , Kszta tka przejêciowa kielich / kielich Êrubowy System BAIO nr kat. 5309SB do póêniejszej zabudowy na gotowym rurociàgu (przyk ad zastosowania str. 4) Kszta tka àczàca z jednej strony ze z àczem kielichowym Êrubowym, z drugiej strony z dwufunkcyjnym kielichem Systemu BAIO do póêniejszej zabudowy zasuw i kszta tek. Dla zabezpieczenia przed przesuni ciem stosowaç zabezpieczenia nr kat. 580SB. Do rur stalowych stosowaç koƒcówk stalowà do spawania nr kat. 452STaSB. Zalety: Prosty, atwy monta ró nego rodzaju rur, dzi ki mo liwoêci przesuwu w obszarze kielicha Êrubowego

19 Max. ciênienie Ârednica zewn trzna rury-ø G bokoêç wsuni cia T min. Obszar przesuwu S SB WXX woda pitna ,5 SB WXX woda pitna ,6 Standardowe wyposa enie: uszczelka BD do rur eliwnych. Uszczelka GKS do rur PE, PVC nr kat. 529SB. Kszta tka typu S System BAIO nr kat. 531SB z koƒcówkami System BAIO woda pitna, Êcieki: 16 Kszta tka do àczenia z kielichami zasuw i kszta tek System BAIO. Z dwóch stron bosa koƒcówka rurowa z wypustkami zabezpieczajàcymi przed przesuni ciem System BAIO. Zalety: Oszcz dnoêci na kszta tkach z zabezpieczeniem przed przesuni ciem. Max. ciênienie 1 SB WXX ,9 SB WXX ,0 SB WXX ,7 SB WXX ,0 SB WXX ,6 SB WXX ,6 SB WXX ,1 SB WXX ,5 SB WXX ,

20 Kszta tka typu SM System BAIO nr kat. 532SB z jednej strony dwufunkcyjny kielich System BAIO do rur eliwnych, stalowych PE i PVC dla po àczeƒ zabezpieczonych przed przesuni ciem, z drugiej strony koƒcówka System BAIO woda pitna, Êcieki: 16 Kszta tka do àczenia z kielichami zasuw i kszta tek System BAIO. Zabezpieczenie przed przesuni ciem dla rur za pomocà Hawle-Stop nr kat. 528SB, lub BAIO -SIT nr kat. 527SB. Koƒcówka stalowa do spawania z pierêcieniem zabezpieczajàcym nr kat. 452STaSB. Koƒcówka PE do zgrzewania w àcznie z pierêcieniem zabezpieczajàcym nr kat. 452PEaSB. Przy zastosowaniu jako wstawka, przed u enie, do hydrantów podziemnych oraz zespo ów napowietrzajàco-odpowietrzajàcych nale y zastosowaç zabezpieczenie przed zanieczyszczeniem i przesuni ciem dla bosej koƒcówki System BAIO nr kat. 490SB. Max. ciênienie 1 2 SB WXX woda pitna, Êcieki ,3 SB WXX woda pitna, Êcieki ,2 SB WXX woda pitna, Êcieki ,9 SB WXX woda pitna, Êcieki ,4 SB WXX woda pitna, Êcieki * 100 (d 125) ,4 SB WXX woda pitna, Êcieki ,8 SB WXX woda pitna, Êcieki * 150 (d 180) ,7 SB WXX woda pitna, Êcieki ,6 SB WXX woda pitna, Êcieki ,0 * Tylko dla rur PE Standardowe wyposa enie: uszczelka BD do rur eliwnych. Uszczelka GKS do rur PE i PVC nr kat. 529SB. 1 2 Kszta tka typu SM z koƒcówkà PE i dwufunkcyjnym kielichem System BAIO nr kat. 5329SB z jednej strony dwufunkcyjny kielich System BAIO do rur eliwnych, stalowych PE i PVC dla po àczeƒ zabezpieczonych przed przesuni ciem, z drugiej strony koƒcówka do zgrzewania

21 Kielich wtykowy System BAIO z eliwa sferoidalnego GJS-400 Koƒcówka do zgrzewania: PE Tuleja wzmacniajàca: stal nierdzewna. woda pitna, Êcieki: 16 Zastosowanie: PrzejÊciowa kszta tka z mufy do zgrzewania na System BAIO Max. ciênienie SB WXX woda pitna, Êcieki ,5 Standardowe wyposa enie: uszczelka BD do rur eliwnych. ø d 1 2 Kszta tka z kielichem i koƒcówkà do spawania System BAIO nr kat. 533SB z jednej strony dwufunkcyjny kielich System BAIO do rur eliwnych, stalowych PE i PVC dla po àczeƒ zabezpieczonych przed przesuni ciem, z drugiej strony koƒcówka do spawania Materiał: koƒcówka GS-380 Kielich System BAIO z eliwa sferoidalnego GJS-400 woda pitna: 16 Zalety: Mo liwoêç póêniejszego dopasowania kszta tki w celu zabudowy hydrantu podziemnego. Max. ciênienie 1 SB WXX woda pitna ,6 Standardowe wyposa enie: uszczelka BD do rur eliwnych do wody pitnej

22 Kszta tka przejêciowa ko nierz koƒcówka System BAIO nr kat. 535SB z jednej strony koƒcówka System BAIO, z drugiej strony ko nierz po àczeniowy Kołnierz: zwymiarowany i owiercony zgodnie z EN PN 10 standard woda pitna, Êcieki: 16 - Do po àczeƒ jako kszta tka przejêciowa z zabezpieczeniem przed przesuni ciem z dwufunkcyjnego kielicha na po àczenie ko nierzowe. - Stosowana g ównie do pod àczeƒ kszta tek i hydrantów z przy àczem ko nierzowym. - Bosa koƒcówka do po àczenia zabezpieczonego przed przesuni ciem z Systemem BAIO. Max. ciênienie SB WXX woda pitna, Êcieki ,9 SB WXX woda pitna, Êcieki ,0 SB WXX woda pitna, Êcieki ,5 SB WXX woda pitna, Êcieki ,0 SB WXX woda pitna, Êcieki ,0 Nale y zastosowaç zabezpieczenie przed zanieczyszczeniem i przesuni ciem dla bosej koƒcówki System BAIO nr kat. 490SB. Kszta tka przejêciowa R / RU bosa koƒcówka kielich System BAIO nr kat. 536SB z jednej strony dwufunkcyjny kielich System BAIO do rur eliwnych, stalowych, PE i PVC dla po àczeƒ zabezpieczonych przed przesuni ciem, z drugiej strony koƒcówka System BAIO woda pitna, Êcieki: 16 Koƒcówka stalowa do spawania z pierêcieniem zabezpieczajàcym nr kat. 452STaSB. Koƒcówka PE do zgrzewania w àcznie z pierêcieniem zabezpieczajàcym nr kat. 452PEaSB. Kszta tka do àczenia z kielichami zasuw i kszta tek Systemu BAIO. Zabezpieczenie przed przesuni ciem dla rur za pomocà Hawle-Stop nr kat. 528SB, lub BAIO -SIT nr kat. 527SB

23 R / RU Max. ciênienie 1 koƒcówka 2 kielich wtykowy SB WXX RU ,2 SB WXX R ,6 SB WXX RU ,3 SB WXX RU ,9 SB WXX R ,5 SB WXX R ,0 SB WXX R ,7 SB WXX R ,9 SB WXX R ,5 SB WXX R ,5 SB WXX R ,4 SB WXX R ,2 SB WXX R ,2 SB WXX R ,5 SB WXX R ,0 SB WXX R ,0 SB WXX R ,0 SB WXX R ,0 Standardowe wyposa enie: uszczelka BD do rur eliwnych. Uszczelka GKS do rur PE i PVC nr kat. 529SB. 1 2 Kszta tka przejêciowa System BAIO nr kat. 536SB z jednej strony koƒcówka System BAIO z drugiej strony kielich System ZAK 46 woda pitna, Êcieki: 16 Kszta tka przeznaczona do po àczenia Systemu BAIO 80 z Systemem ZAK 46 ø d1 1 Kielich ZAK System BAIO SB WXX ZAK ,

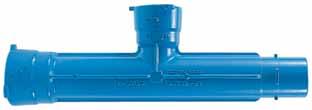

24 Kszta tka typu B System BAIO nr kat. 537SB z jednej strony dwufunkcyjny kielich System BAIO do rur eliwnych, stalowych, PE i PVC dla połàczeƒ zabezpieczonych przed przesuni ciem, z drugiej strony koƒcówka System BAIO odejêcie trójnika z dwufunkcyjnym kielichem System BAIO do rur eliwnych, stalowych, PE i PVC woda pitna, Êcieki: 16 Koƒcówka PE do zgrzewania w àcznie z pierêcieniem zabezpieczajàcym nr kat. 452PEaSB. Nale y stosowaç zabezpieczenie przed zanieczyszczeniem i przesuni ciem dla bosej koƒcówki System BAIO nr kat. 490SB. Zalety: Bezproblemowy monta hydrantu podziemnego w sieci wodociàgowej bez koniecznoêci ci cia rury. Max. ciênienie SB WXX ,5 SB WXX ,0 SB WXX ,2 Standardowe wyposa enie: uszczelka BD do rur eliwnych. Uszczelka GKS do rur PE i PVC nr kat. 529KSB. Kszta tka typu MTT System BAIO nr kat. 538SB czwórnik z dwufunkcyjnymi kielichami System BAIO do rur eliwnych, stalowych, PE i PVC dla połàczeƒ zabezpieczonych przed przesuni ciem woda pitna, Êcieki: 16 Kszta tka z 4 kielichami do àczenia zasuw i kszta tek System BAIO. Zabezpieczenie przed przesuni ciem dla rur za pomocà Hawle-Stop, nr kat. 528SB lub BAIO -SIT, nr kat. 527SB

25 Koƒcówka stalowa do spawania z pierêcieniem zabezpieczajàcym nr kat. 452STaSB. Koƒcówka PE do zgrzewania w àcznie z pierêcieniem zabezpieczajàcym nr kat. 452PEaSB. Do po àczenia z zasuwami typu HSM, przeznaczona do budowy skrzy owaƒ z maksymalnie 4 zasuwami. Idealna do pod àczenia hydrantów w po àczeniu z zasuwami typu HSM, kszta tkami typu S, EN, MMN H H 1 SB WXX ,5 SB WXX ,0 SB WXX ,2 SB WXX ,0 SB WXX ,0 Standardowe wyposa enie: uszczelka BD do rur eliwnych. Uszczelka GKS do rur PE i PVC nr kat. 529SB. Kszta tka przejêciowa typu EU System BAIO nr kat. 540SB z jednej strony dwufunkcyjny kielich System BAIO do rur eliwnych, stalowych, PE i PVC dla połàczeƒ zabezpieczonych przed przesuni ciem, z drugiej strony ko nierz po àczeniowy Ko nierz: zwymiarowany i owiercony zgodnie z EN PN 10 standard, EN PN prosimy podaç przy zamówieniu woda pitna, Êcieki: 16 Zabezpieczenie przed przesuni ciem dla rur za pomocà Hawle-Stop nr kat. 528SB lub BAIO -SIT nr kat. 527SB. Koƒcówka stalowa do spawania z pierêcieniem zabezpieczajàcym nr kat. 452STaSB. Koƒcówka PE do zgrzewania w àcznie z pierêcieniem zabezpieczajàcym nr kat. 452PEaSB. Do po àczeƒ jako kszta tka przejêciowa z zabezpieczeniem przed przesuni ciem z dwufunkcyjnego kielicha na po àczenie ko nierzowe G ównie do po àczeƒ kszta tek i hydrantów z przy àczem ko nierzowym. Max. ciênienie SB WXX woda pitna, Êcieki 16 10/ ,7 SB WXX woda pitna, Êcieki 16 10/ ,1 SB WXX woda pitna, Êcieki 16 10/ ,6 SB WXX woda pitna, Êcieki 16 10/ ,2 SB WXX woda pitna, Êcieki ,1 SB WXX woda pitna, Êcieki ,1 Standardowe wyposa enie: uszczelka BD do rur eliwnych. Uszczelka GKS do rur PE i PVC nr kat. 529SB. PN

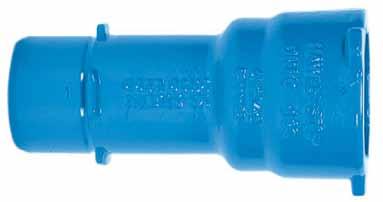

26 Kszta tka przejêciowa redukcyjna typu EU System BAIO nr kat. 5408SB z jednej strony dwufunkcyjny kielich System BAIO do rur eliwnych, stalowych, PE i PVC dla połàczeƒ zabezpieczonych przed przesuni ciem, z drugiej strony ko nierz po àczeniowy Ko nierz: zwymiarowany i owiercony zgodnie z EN PN 10 woda pitna, Êcieki: 16 Zabezpieczenie przed przesuni ciem dla rur za pomocà Hawle-Stop nr kat. 528SB lub BAIO -SIT nr kat. 527SB. Koƒcówka stalowa do spawania z pierêcieniem zabezpieczajàcym nr kat. 452STaSB. Koƒcówka PE do zgrzewania w àcznie z pierêcieniem zabezpieczajàcym nr kat. 452PEaSB. Do po àczeƒ jako kszta tka przejêciowa z zabezpieczeniem przed przesuni ciem z dwufunkcyjnego kielicha na po àczenie ko nierzowe. G ównie do pod àczeƒ kszta tek i hydrantów z przy àczem ko nierzowym. Max. ciênienie Ko nierz Kielich SB WXX ,5 Inne Êrednice na zapytanie. Standardowe wyposa enie: uszczelka BD do rur eliwnych. Uszczelka GKS do rur PE i PVC nr kat. 529SB. Kszta tka typu U System BAIO nr kat. 541SB z dwufunkcyjnym kielichem System BAIO do rur eliwnych, stalowych, PE i PVC, dla połàczeƒ zabezpieczonych przed przesuni ciem, wariantowe wykonanie z odejêciami gwintowanymi 2 (z ogranicznikiem przed przesuni ciem)

27 woda pitna, Êcieki: 16 Zabezpieczenie przed przesuni ciem dla rur za pomocà Hawle-Stop nr kat. 528SB lub BAIO -SIT nr kat. 527SB. Koƒcówka stalowa do spawania z pierêcieniem zabezpieczajàcym nr kat. 452STaSB. Koƒcówka PE do zgrzewania w àcznie z pierêcieniem zabezpieczajàcym nr kat. 452PEaSB. Max. ciênienie OdejÊcie gwintowane SB WXX woda pitna, Êcieki ,6 SB WXX woda pitna, Êcieki ,4 SB WXX woda pitna, Êcieki ,9 SB WXX woda pitna, Êcieki ,4 SB WXX woda pitna, Êcieki ,5 SB WXX woda pitna, Êcieki ,7 SB WXX woda pitna, Êcieki ,0 SB WXX woda pitna, Êcieki ,3 SB WXX woda pitna, Êcieki ,7 SB WXX woda pitna, Êcieki ,2 Standardowe wyposa enie: uszczelka BD do rur eliwnych do wody pitnej i Êcieków. Uszczelka GKS do rur PE i PVC nr kat. 529SB. Na zapytanie wykonanie z dwoma odejêciami 2 za dodatkowà op atà. 1 Kszta tka typu MMB System BAIO nr kat. 542SB z dwufunkcyjnymi kielichami System BAIO do rur eliwnych, stalowych, PE i PVC dla połàczeƒ zabezpieczonych przed przesuni ciem woda pitna, Êcieki: 16 Zabezpieczenie przed przesuni ciem dla rur za pomocà Hawle-Stop nr kat. 528SB lub BAIO -SIT nr kat. 527SB. Koƒcówka stalowa do spawania z pierêcieniem zabezpieczajàcym nr kat. 452STaSB. Koƒcówka PE do zgrzewania w àcznie z pierêcieniem zabezpieczajàcym nr kat. 452PEaSB

28 Max. ciênienie 1 2 SB WXX woda pitna, Êcieki ,3 SB WXX woda pitna, Êcieki ,3 SB WXX woda pitna, Êcieki ,8 SB WXX woda pitna, Êcieki ,5 SB WXX woda pitna, Êcieki ,0 SB WXX woda pitna, Êcieki ,6 SB WXX woda pitna, Êcieki ,1 SB WXX woda pitna, Êcieki ,3 SB WXX woda pitna, Êcieki ,0 SB WXX woda pitna, Êcieki ,4 SB WXX woda pitna, Êcieki d 180* ,0 SB WXX woda pitna, Êcieki 16 d 180* ,0 SB WXX woda pitna, Êcieki 16 d 180* d 180* ,5 SB WXX woda pitna, Êcieki ,1 SB WXX woda pitna, Êcieki ,2 SB WXX woda pitna, Êcieki ,0 SB WXX woda pitna, Êcieki ,0 SB WXX woda pitna, Êcieki d 180* ,0 SB WXX woda pitna, Êcieki ,0 SB WXX woda pitna, Êcieki ,0 SB WXX woda pitna, Êcieki ,0 SB WXX woda pitna, Êcieki ,0 SB WXX woda pitna, Êcieki ,5 SB WXX woda pitna, Êcieki ,0 SB WXX woda pitna, Êcieki ,0 SB WXX woda pitna, Êcieki ,0 SB WXX woda pitna, Êcieki ,0 SB WXX woda pitna, Êcieki ,0 SB WXX woda pitna, Êcieki ,0 * Z uszczelkà GKS do rur PE d 180 lub do połàczenia z zasuwà HSM, nr kat. 451SB, lub z zasuwà koƒcówka d 180/kielich 180 Standardowe wyposa enie: uszczelka BD do rur eliwnych. Uszczelka GKS do rur PE i PVC nr kat. 529SB. H 1 H 1 Kszta tka typu MMQ-S 90 System BAIO nr kat. 543SB z dwufunkcyjnymi kielichami System BAIO do rur eliwnych, stalowych, PE i PVC dla połàczeƒ zabezpieczonych przed przesuni ciem woda pitna, Êcieki: 16 Zabezpieczenie przed przesuni ciem dla rur za pomocà Hawle-Stop nr kat. 528SB lub BAIO -SIT nr kat. 527SB. Koƒcówka stalowa do spawania z pierêcieniem zabezpieczajàcym nr kat. 452STaSB. Koƒcówka PE do zgrzewania w àcznie z pierêcieniem zabezpieczajàcym nr kat. 452PEaSB

29 Max. ciênienie SB WXX woda pitna, Êcieki ,3 SB WXX woda pitna, Êcieki ,3 SB WXX woda pitna, Êcieki ,0 SB WXX woda pitna, Êcieki ,9 SB WXX woda pitna, Êcieki ,8 Standardowe wyposa enie: uszczelka BD do rur eliwnych. Uszczelka GKS do rur PE i PVC nr kat. 529SB. 1 Kszta tka typu MSQ 90 System BAIO nr kat. 543SB z jednej strony dwufunkcyjny kielich System BAIO do rur eliwnych, stalowych, PE i PVC dla połàczeƒ zabezpieczonych przed przesuni ciem, z drugiej strony koƒcówka System BAIO woda pitna, Êcieki: 16 Zabezpieczenie przed przesuni ciem dla rur za pomocà Hawle-Stop nr kat. 528SB lub BAIO -SIT nr kat. 527SB. Koƒcówka stalowa do spawania z pierêcieniem zabezpieczajàcym nr kat. 452STaSB. Koƒcówka PE do zgrzewania w àcznie z pierêcieniem zabezpieczajàcym nr kat. 452PEaSB. Max. ciênienie SB WXX woda pitna, Êcieki ,5 Standardowe wyposa enie: uszczelka BD do rur eliwnych. Uszczelka GKS do rur PE i PVC nr kat. 529SB. 1 2 Kszta tka typu MMK 45 System BAIO nr kat. 544SB z dwufunkcyjnymi kielichami System BAIO do rur eliwnych, stalowych, PE i PVC dla połàczeƒ zabezpieczonych przed przesuni ciem

30 woda pitna, Êcieki: 16 Zabezpieczenie przed przesuni ciem dla rur za pomocà Hawle-Stop nr kat. 528SB lub BAIO -SIT nr kat. 527SB. Koƒcówka stalowa do spawania z pierêcieniem zabezpieczajàcym nr kat. 452STaSB. Koƒcówka PE do zgrzewania w àcznie z pierêcieniem zabezpieczajàcym nr kat. 452PEaSB. Max. ciênienie SB WXX woda pitna, Êcieki ,1 SB WXX woda pitna, Êcieki ,1 SB WXX woda pitna, Êcieki ,2 SB WXX woda pitna, Êcieki ,0 SB WXX woda pitna, Êcieki ,6 Standardowe wyposa enie: uszczelka BD do rur eliwnych. Uszczelka GKS do rur PE i PVC nr kat. 529SB. 1 Kszta tka typu MSK 45 System BAIO nr kat. 5449SB z jednej strony dwufunkcyjny kielich System BAIO do rur eliwnych, stalowych, PE i PVC dla połàczeƒ zabezpieczonych przed przesuni ciem, z drugiej strony koƒcówka System BAIO woda pitna, Êcieki: 16 Zabezpieczenie przed przesuni ciem dla rur za pomocà Hawle-Stop nr kat. 528SB lub BAIO -SIT nr kat. 527SB. Koƒcówka stalowa do spawania z pierêcieniem zabezpieczajàcym nr kat. 452STaSB. Koƒcówka PE do zgrzewania w àcznie z pierêcieniem zabezpieczajàcym nr kat. 452PEaSB. Max. ciênienie SB WXX woda pitna, Êcieki ,3 SB WXX woda pitna, Êcieki ,7 SB WXX woda pitna, Êcieki ,3 SB WXX woda pitna, Êcieki ,2 SB WXX woda pitna, Êcieki ,3 Standardowe wyposa enie: uszczelka BD do rur eliwnych. Uszczelka GKS do rur PE i PVC nr kat. 529SB

31 Kszta tka typu MMK 30 System BAIO nr kat. 545SB z dwufunkcyjnymi kielichami System BAIO do rur eliwnych, stalowych, PE i PVC dla połàczeƒ zabezpieczonych przed przesuni ciem woda pitna, Êcieki: 16 Zabezpieczenie przed przesuni ciem dla rur za pomocà Hawle-Stop nr kat. 528SB lub BAIO -SIT nr kat. 527SB. Koƒcówka stalowa do spawania z pierêcieniem zabezpieczajàcym nr kat. 452STaSB. Koƒcówka PE do zgrzewania w àcznie z pierêcieniem zabezpieczajàcym nr kat. 452PEaSB. Max. ciênienie 1 SB WXX woda pitna, Êcieki ,2 SB WXX woda pitna, Êcieki ,7 SB WXX woda pitna, Êcieki ,7 SB WXX woda pitna, Êcieki ,3 SB WXX woda pitna, Êcieki ,5 Standardowe wyposa enie: uszczelka BD do rur eliwnych. Uszczelka GKS do rur PE i PVC nr kat. 529SB. Kszta tka typu MMK 22 System BAIO nr kat. 546SB z dwufunkcyjnymi kielichami System BAIO do rur eliwnych, stalowych, PE i PVC dla połàczeƒ zabezpieczonych przed przesuni ciem woda pitna, Êcieki: 16 Zabezpieczenie przed przesuni ciem dla rur za pomocà Hawle-Stop nr kat. 528SB lub BAIO -SIT nr kat. 527SB. Koƒcówka stalowa do spawania z pierêcieniem zabezpieczajàcym nr kat. 452STaSB. Koƒcówka PE do zgrzewania w àcznie z pierêcieniem zabezpieczajàcym nr kat. 452PEaSB

32 Max. ciênienie SB WXX woda pitna, Êcieki ,8 SB WXX woda pitna, Êcieki ,7 SB WXX woda pitna, Êcieki ,3 SB WXX woda pitna, Êcieki ,2 SB WXX woda pitna, Êcieki ,5 Standardowe wyposa enie: uszczelka BD do rur eliwnych. Uszczelka GKS do rur PE i PVC nr kat. 529SB. 1 Kszta tka typu MMK 11 System BAIO nr kat. 547SB z dwufunkcyjnymi kielichami System BAIO do rur eliwnych, stalowych, PE i PVC dla połàczeƒ zabezpieczonych przed przesuni ciem woda pitna, Êcieki: 16 Zabezpieczenie przed przesuni ciem dla rur za pomocà Hawle-Stop nr kat. 528SB lub BAIO -SIT nr kat. 527SB. Koƒcówka stalowa do spawania z pierêcieniem zabezpieczajàcym nr kat. 452STaSB. Koƒcówka PE do zgrzewania w àcznie z pierêcieniem zabezpieczajàcym nr kat. 452PEaSB. Max. ciênienie SB WXX woda pitna, Êcieki ,7 SB WXX woda pitna, Êcieki ,8 SB WXX woda pitna, Êcieki ,8 SB WXX woda pitna, Êcieki ,8 SB WXX woda pitna, Êcieki ,5 Standardowe wyposa enie: uszczelka BD do rur eliwnych. Uszczelka GKS do rur PE i PVC nr kat. 529SB

33 Kszta tka typu MMN System BAIO nr kat. 548SB z dwufunkcyjnymi kielichami System BAIO do rur eliwnych, stalowych, PE i PVC dla połàczeƒ zabezpieczonych przed przesuni ciem, z odejêciem typu GW1 1 /2 lub System ZAK 46 woda pitna: 16 Zabezpieczenie przed przesuni ciem dla rur za pomocà Hawle-Stop nr kat. 528SB lub BAIO -SIT nr kat. 527SB. Za dop atà kszta tka dost pna z zaêlepkami System ZAK Wykonanie z odejêciami typu: 2 boczne odejêcia System ZAK 46 3 odejêcia System ZAK 46, 2 boczne i 1 czo owe 2 odejêcia GW 1 1 /2 2 odejêcia GW 1 /2 1 z powierzchnià uszczelniajàcà Max. ciênienie 1 2 OdejÊcia* SB WXX woda pitna ,0 SB WXX woda pitna x IG 1 1 / ,0 SB WXX woda pitna x IG 1 /2 1 ** SB WXX woda pitna x ZAK ,0 SB WXX woda pitna x ZAK ,0 SB WXX woda pitna ,5 SB WXX woda pitna x IG 1 1 / ,5 SB WXX woda pitna x IG 1 /2 1 ** SB WXX woda pitna x ZAK ,5 SB WXX woda pitna x ZAK ,5 * Na zapytanie wykonanie wraz z korkiem. ** Z powierzchnià uszczelniajàcà. Standardowe wyposa enie: uszczelka BD do rur eliwnych. Uszczelka GKS do rur PE i PVC nr kat. 529SB. H H 1 H 2 B

34 Kszta tka typu EN System BAIO nr kat. 549SB z dwufunkcyjnym kielichem System BAIO do rur eliwnych, stalowych, PE i PVC z przy àczem ko nierzowym dla połàczeƒ zabezpieczonych przed przesuni ciem oraz z odejêciami typu GW 1 /2 1 lub System ZAK 46 Kołnierz: zwymiarowany i owiercony zgodnie z EN PN 10 woda pitna: 16 Zabezpieczenie przed przesuni ciem dla rur za pomocà Hawle-Stop nr kat. 528SB lub BAIO -SIT nr kat. 527SB. Za dop atà kszta tka dost pna z zaêlepkami System ZAK Wykonanie z odejêciami typu: 2 boczne odejêcia System ZAK 46, 3 odejêcia System ZAK 46, 2 boczne i 1 czo owe, 2 odejêcia GW 1 1 /2 2 odejêcia GW 1 /2 1 z powierzchnià uszczelniajàcà Max. ciênienie Kielich 1 Kołnierz 2 OdejÊcia* SB WXX woda pitna ,5 SB WXX woda pitna x IG 1 1 / ,4 SB WXX woda pitna x IG 1 /2 1 ** ,4 SB WXX woda pitna x ZAK ,4 SB WXX woda pitna x ZAK ,4 SB WXX woda pitna ,9 SB WXX woda pitna x IG 1 1 / ,9 SB WXX woda pitna x IG 1 /2 1 ** ,9 SB WXX woda pitna x ZAK ,9 SB WXX woda pitna x ZAK ,9 SB WXX woda pitna ,6 SB WXX woda pitna x IG 1 1 / ,4 SB WXX woda pitna x IG 1 /2 1 ** ,4 SB WXX woda pitna x ZAK ,4 SB WXX woda pitna x ZAK ,6 * Na zapytanie wykonanie wraz z korkiem. ** Z powierzchnià uszczelniajàcà. Standardowe wyposa enie: uszczelka BD do rur eliwnych. Uszczelka GKS do rur PE i PVC nr kat. 529SB. H H 1 H 2 B

35 ZaÊlepka kielichowa System BAIO nr kat. 806SB z dwufunkcyjnym kielichem System BAIO do rur eliwnych, stalowych, PE i PVC dla po àczeƒ zabezpieczonych przed przesuni ciem, z prostopad ym odejêciem gwintowanym typu GW 1 i 1 1 /2 woda pitna, Êcieki: 16 Zabezpieczenie przed przesuni ciem dla rur za pomocà Hawle-Stop nr kat. 528SB lub BAIO -SIT nr kat. 527SB. Koƒcówka stalowa do spawania z pierêcieniem zabezpieczajàcym nr kat. 452STaSB. Zalety: Kszta tka stosowana w miejscach pomiaru ciênienia w sieci. atwy monta. Mo liwoêç po àczenia z zasuwà do przy àczy domowych (np. nr kat. 2520) w celu unikni cia stania wody w rurociàgu. Max. ciênienie GW odejêcie gwintowane SB WXX woda pitna, Êcieki ,5 SB WXX woda pitna, Êcieki / ,5 SB WXX woda pitna, Êcieki / ,5 SB WXX woda pitna, Êcieki ,2 SB WXX woda pitna, Êcieki / ,2 SB WXX woda pitna, Êcieki / ,2 SB WXX woda pitna, Êcieki ,9 SB WXX woda pitna, Êcieki / ,9 SB WXX woda pitna, Êcieki / ,9 SB WXX woda pitna, Êcieki ,4 SB WXX woda pitna, Êcieki / ,4 SB WXX woda pitna, Êcieki / ,4 SB WXX woda pitna, Êcieki ,4 SB WXX woda pitna, Êcieki / ,4 SB WXX woda pitna, Êcieki / ,4 Na zapytanie wykonanie: GW 1 /4 1 oraz z odejêciem GW na przelocie. Standardowe wyposa enie: uszczelka BD do rur eliwnych. Uszczelka GKS do rur PE i PVC nr kat. 529SB

36 ZaÊlepka z koƒcówkà System BAIO nr kat. 807SB koƒcówka System BAIO z prostopad ym odejêciem gwintowanym typu GW 1, 1 1 /2 i 2 woda pitna, Êcieki: 16 Zalety: Kształtka stosowana w miejscach pomiaru ciênienia. atwy monta. Mo liwoêç połàczenia z zasuwà do przyłàczy domowych (np. nr kat. 2520) w celu unikni cia stania wody w rurociàgu. Max. ciênienie GW odejêcie gwintowane SB WXX woda pitna, Êcieki ,7 SB WXX woda pitna, Êcieki / ,7 SB WXX woda pitna, Êcieki ,7 SB WXX woda pitna, Êcieki ,6 SB WXX woda pitna, Êcieki / ,6 SB WXX woda pitna, Êcieki ,6 SB WXX woda pitna, Êcieki ,5 SB WXX woda pitna, Êcieki ,5 SB WXX woda pitna, Êcieki ,6 SB WXX woda pitna, Êcieki ,6 SB WXX woda pitna, Êcieki ,0 SB WXX woda pitna, Êcieki ,0 SB WXX woda pitna, Êcieki ,8 SB WXX woda pitna, Êcieki ,8 SB WXX woda pitna, Êcieki ,0 SB WXX woda pitna, Êcieki / ,0 SB WXX woda pitna, Êcieki / ,0 SB WXX woda pitna, Êcieki ,0 Na zapytanie wykonanie: GW 1 /4 1 oraz z odejêciem GW na przelocie, lub z dwoma odejêciami prostopad ymi

37 Tuleja wzmacniajàca ze stali nierdzewnej nr kat klasa SDR 17,6 nr kat klasa SDR 11 Ârednica rury 63* 170 0, , , , , , , , , , , , ,55 Materia : stal nierdzewna Tuleje wzmacniajàce dla po àczeƒ zabezpieczonych przed przesuni ciem dla rur PE o jakoêci wg PN-EN :2004 * Tylko SDR 11 Uszczelka GKS do dwufunkcyjnych kielichów System BAIO nr kat. 529SB do monta u w eliwnych kielichach System BAIO dla rur z PE i PVC Zalety: Niski koszt magazynowania dzi ki ograniczonej iloêci àczników rurowych i zasuw. Profilowany kszta t uszczelki zapewnia atwy monta rur PVC w kielichu System BAIO. Monta w ka dym dwufunkcyjnym kielichu System BAIO zamiast stosowania uszczelek do rur eliwnych. atwe przejêcie z eliwnych kielichów System BAIO na rury PE, PVC oraz kszta tki i zasuwy, umo liwia uniwersalne zastosowanie kielichów System BAIO dla ró nych rodzajów rur

38 ø d SB WXX woda pitna, Êcieki ,19 SB WXX woda pitna, Êcieki ,19 SB WXX woda pitna, Êcieki *** 0,22 SB WXX woda pitna, Êcieki 125* 125 0,32 SB WXX woda pitna, Êcieki ,24 SB WXX woda pitna, Êcieki ,32 SB WXX woda pitna, Êcieki **** 0,64 SB WXX woda pitna, Êcieki 200* 200 0,64 SB WXX woda pitna, Êcieki ,28 SB WXX woda pitna, Êcieki 250* 250** 0,87 SB WXX woda pitna, Êcieki ,30 SB WXX woda pitna, Êcieki ,77 * Zawiera pierêcieƒ centrujàcy, zabezpieczajàcy przed odchyleniem kàtowym rur w kielichu ** PierÊcieƒ centrujàcy bezpoêrednio za uszczelkà GKS *** Tylko dla po àczeƒ kszta tek SM i S System BAIO **** Tylko dla połàczenia kielicha System BAIO 150/D 180 Uszczelka BD do rur eliwnych do kielichów System BAIO nr kat. 529SB Zalety: Nowe uszczelki wargowe BAIO w znacznym stopniu ułatwiajà monta rur eliwnych, zgodnych z normà EN 545, z kielichami Systemu BAIO. Pozwalajà one na oszcz dnoêç czasu i tym samym obni k kosztów przy monta u połàczeƒ Systemu BAIO. Z tego wzgl du uszczelki BD zast pujà dotychczasowe uszczelki dla rur eliwnych. Cechy konstrukcyjne: - Dla rur eliwnych zgodnych z normà EN Maks. ciênienie Zastosowanie w systemach wodociàgowych i kanalizacyjnych. - Tylko dla połàczeƒ Systemu BAIO. - Chroniona patentem. - Zastrze ony znak towarowy BD. SB WXX woda pitna, Êcieki 80 0,12 SB WXX woda pitna, Êcieki 100 0,18 SB WXX woda pitna, Êcieki 125 0,15 SB WXX woda pitna, Êcieki 150 0,24 SB WXX woda pitna, Êcieki 200 0,35 SB WXX woda pitna, Êcieki 250 0,45 SB WXX woda pitna, Êcieki 300 0,

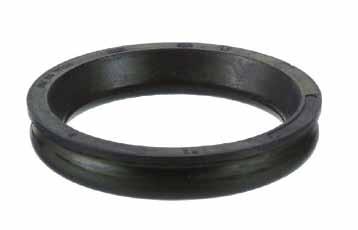

39 Uszczelka GKS do dwufunkcyjnych kielichów System BAIO nr kat. 529KSB do monta u w eliwnych kielichach System BAIO dla rur z PE i PVC Zalety: - Niski koszt magazynowania dzi ki ograniczonej iloêci àczników rurowych i zasuw. - Profilowany kszta t uszczelki zapewnia atwy monta rur PVC w kielichu System BAIO. - Monta w ka dym dwufunkcyjnym kielichu System BAIO zamiast stosowania uszczelek do rur eliwnych. - atwe przejêcie z eliwnych kielichów System BAIO na rury PE, PVC oraz kszta tki i zasuwy, umo liwia uniwersalne zastosowanie kielichów System BAIO dla ró nych rodzajów rur. ø d SB WXX ,19 SB WXX ,19 SB WXX ,24 SB WXX 125* 125 0,32 SB WXX ,32 SB WXX ,28 SB WXX 200* 200 0,64 SB WXX ,30 SB WXX 250* 250** 0,87 SB WXX ,77 * Zawiera pierêcieƒ centrujàcy, zabezpieczajàcy przed odchyleniem kàtowym rur w kielichu ** PierÊcieƒ centrujàcy bezpoêrednio za uszczelkà GKS

40 W odniesieniu do ilustracji, danych technicznych, wymiarów i podanych mas zastrzegamy sobie prawo wnoszenia zmian, wynikajàcych z post pu technicznego. Wasz dostawca: Fabryka Armatury Hawle Spó ka z o.o Kozieg owy, ul. Piaskowa 9 telefon: fax: info@hawle.pl
