1 INSTRUKCJA OBSŁUGI PL IN 47 Orbitrek insportline Galicum

2 SPIS TREŚCI INSTRUKCJE DOTYCZĄCE BEZPIECZEŃSTWA... 3 SPECYFIKACJA PRODUKTU... 4 LISTA CZĘŚCI DO MONTAŻU... 4 INNE KOMPONENTY... 6 LISTA CZĘŚCI... 7 KROKI MONTAŻOWE... 8 RYSUNEK PO ROZŁOŻENIU... 7 LISTA CZĘŚCI... 8 INSTRUKCJA OBSŁUGI KOMPUTERA... 4 PODSTAWOWE INFORMACJE... 4 WŁĄCZANIE I WŁĄCZANIE OKNA... 5 FUNKCJE PRZYCISKÓW... 5 FUNKCJE PROGRAMU... 6 P TRYB RĘCZNY... 6 P TRYB LOSOWY... 6 P3 TRYB UTRATY WAGI... 6 P4 TRYB TRENINGU CV... 6 P5 TRYB HILL INTERVALS... 7 P6 TRYB TESTU FITNESS... 7 P7 TRYB HRC... 7 P8 TRYB HRC... 8 P9 TRYB USER... 8 P0 TRYB USER... 8 RYSUNEK PROFILI... 9 APLIKACJA KOMPUTERA BLUETOOTH (ios I Android) INSTRUKCJA OBSŁUGI... 9 DLA URZĄDZEŃ ios (ipad) DLA URZĄDZENIA Z ANDROIDEM... 3 REGULAMIN GWARANCJI, ROSZCZENIA GWARANCYJNE... 35

3 INSTRUKCJE DOTYCZĄCE BEZPIECZEŃSTWA Podczas używania tego produktu należy zawsze przestrzegać następujących środków ostrożności. Przed użyciem tego produktu należy dokładnie zapoznać się z instrukcjami. NIEBEZPIECZEŃSTWO Zawsze odłącz urządzenie od gniazdka elektrycznego natychmiast po jego użyciu, a także przed czyszczeniem. Unika się ryzyka porażenia prądem elektrycznym. OSTRZEŻENIE Aby zmniejszyć ryzyko poparzenia, pożaru, porażenia prądem lub obrażeń ciała:. Po włożeniu wtyczki należy zwrócić uwagę na jej stan, aby uniknąć niebezpieczeństwa.. Wejdź na urządzenie przed użyciem, a nie odwrotnie. Wyjmij wtyczkę, jeśli nie korzystasz z urządzenia. 3. Osoby niepełnosprawne muszą być nadzorowane aby uniknąć niebezpieczeństwa, podczas korzystania z urządzenia. 4. Osoby z zaburzeniami fizycznymi, zmysłowymi lub umysłowymi (w tym dziećmi) lub osoby mniej doświadczone nie mogą korzystać z tego urządzenia bez nadzoru. Dzieci nie mogą korzystać z urządzenia. 5. Niewłaściwe lub nadmierny trening może zagrażać zdrowiu. 6. Należy używać produktu tylko zgodnie z jego przeznaczeniem, jak opisano w niniejszym podręczniku. Nie używaj niezalecanych przez producenta dodatków w celu uniknięcia niebezpieczeństwa lub wypadku. 7. Nigdy nie uruchamiaj urządzenia, jeśli kabel lub wtyczka zostały uszkodzone, jeśli nie działa prawidłowo lub jeśli zostało upuszczone do wody. Proszę zwrócić produkt do centrum serwisowego sprzedawcy w celu sprawdzenia i naprawy. 8. Nie należy nosić tego produktu za przewód zasilający lub używać przewodu jako uchwytu. 9. Trzymać przewód z dala od gorących powierzchni. 0. Nigdy nie używaj urządzenia z zablokowanymi odpowietrznikami. Utrzymuj otwory wentylacyjne w czystości od włosów itp.. Nigdy nie upuszczać ani wkładać żadnych przedmiotów do otworów wentylacyjnych produktu. Żadna część regulowana nie powinna wystawać ani ograniczać ruchów użytkownika.. Nie używaj tego urządzenia na wolnym powietrzu. 3. Proszę umieścić ten produkt na płaskiej powierzchni lub na platformie. 4. Zachowaj minimalny obszar bezpieczeństwa w odległości około 0,6 m wokół urządzenia. 5. Nie używać w miejscach, w których jest stosowany aerozol (spray) lub gdzie jest mało tlenu. 6. Przed wyłączeniem zasilania należy wyłączyć wszystkie elementy sterujące, a następnie wyjąć wtyczkę z gniazdka. 7. Podłącz urządzenie do prawidłowo uziemionego gniazdka. 8. Ten produkt może być używany wyłącznie do celów komercyjnych. 9. Regularnie sprawdzaj urządzenie, aby sprawdzić, czy jest uszkodzone lub nie, zapewnisz jego długoterminowe bezpieczeństwo. 0. Hamulec jest sterowany prędkością w trybie mocy. W jakimkolwiek innym trybie nie zależy od prędkości.. Długość kroku: 50 mm. Masa koła zamachowego: 4,5 kg. 3

4 . Limit wagi: 50 kg. 3. Kategoria: SA (zgodnie z normą EN957) nadaje się do celów profesjonalnych i / lub komercyjnych. 4. OSTRZEŻENIE! Monitorowanie częstości pracy serca może nie być całkowicie dokładne. Nadmierny wysiłek podczas treningu może prowadzić do poważnych obrażeń, a nawet śmierci. Jeśli zaczniesz czuć się słabo, natychmiast przerwij ćwiczenia. SPECYFIKACJA PRODUKTU OSTROŻNIE: Zgodnie z niniejszymi instrukcjami, urządzenie jest obsługiwane, gdy użytkownik siedzi na urządzeniu i stoi przodem do komputera. Waga użytkownika Rozmiar G.W. N.W. Specyfikacja mocy LISTA CZĘŚCI DO MONTAŻU 330 lbs / 50 kg 4.5 x 7.5 x 63 cm 98 kg 88 kg 5V/A DC, zasilacz (ładowarka) A. Rama B. Rura sterująca C. Komputer 4

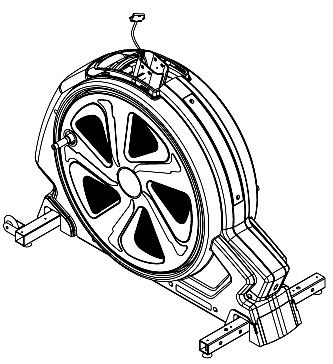

5 D. Tylny stabilizator E. Drążki (L/P) F. Rurki uchwytów (L/P) G. Pedały (L/P) 5

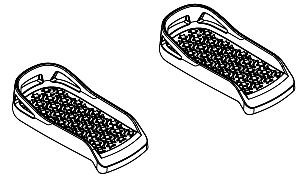

6 INNE KOMPONENTY H. Środkowa pokrywa rury I. Pokrywa gryfu J. Uchwyt dekoracyjny K. Pokrywa gwintu L. Pokrywa dekoracyjna M. Tylny stabilizator N. Pedały P. Tylna dekoracyjna pokrywa Q. Osłona śruby R. Zasilacz S. Stabilizator T. Zestaw uchwytu 6

7 LISTA CZĘŚCI KROK POZ. Opis Ilość KROK POZ. Opis Ilość Krok K0 CKS 6 M8X0 K7 M0X55 K0 Podkładka sprężysta M0 6 K8 Podkładka Ø8.5XØ30X.0t K03 Podkładka Ø0XØ30X3.0t 4 Krok 5 K0 MX35 K04 Śruba krzyżakowa M5X0 Nylon nut M K K05 Podkładka Ø5XØ0X.0t K Śruba transportowa M8X45 4 Krok 6 K06 Śruba krzyżakowa M5X0 8 K3 Nylon nut M8 4 K38 Podkładka Ø0XØ6X.0t K4 Śruba krzyżakowa M5X0 0 Krok 7 K07 M8X5 K36 Śruba krzyżakowa Ø4X6 Krok 8 Krok K08 Podkładka Ø8XØ5X.0t K37 Śruba krzyżakowa M5X 6 K0 Śruba krzyżakowa M5X 6 K5 Śruba krzyżakowa M5X0 8 K CKS Krok 9 Podkładka Ø5XØ0X.0t 8 K6 M8X5 K Podkładka Ø8XØ5X.0t L-kształtny klucz K7 sześciokątny 0x43x03mm K3 CKS K8 L-kształtny klucz M0X70 sześciokątny 8x75x50mm Podkładka Ø0XØ0X.0t 4 K9 L-kształtny klucz K4 Krok 3 sześciokątny 6mm K5 Nylonowa nakrętka M0 K30 L-kształtny klucz Narzędzia sześciokątny 5x5x67mm Śruba krzyżakowa M5X5 4 K3 L-kształtny klucz K35 sześciokątny +śrubokręt krzyżakowy 5x40x80mm K36 Śruba krzyżakowa Ø4X6 K3 Klucz do tulei +śrubokręt krzyżakowy 3+7mm Krok 4 K6 Śruba krzyżakowa M5X 8 K33 Klucz 9+3mm K34 Klucz do otwierania 0mm K39 Śrubokręt krzyżakowy 7

8 KROKI MONTAŻOWE Krok. - Montaż ramy i stabilizatora Dokręć tylny stabilizator (D) i ramę (A) śrubami (K0), podkładkami sprężystymi (K0) i podkładkami (K03, K38). Dokręć przednią osłonę stabilizatora (S) i tylną osłonę stabilizatora (M) na ramie (A) śrubami (K06). 3 Załóż tylną pokrywę dekoracyjną (P) i dokręć śrubami (K04) i podkładkami (K05). UWAGA: Podczas zakładania osłony tylnej stabilizatora sprawdź, czy pasują do siebie, oraz czy tylna osłona stabilizatora jest zablokowana na żelaznej rurze. 8

9 Krok Montaż pedałów i ramy. Przymocuj pokrywę rury (K, S) na lewym pedale (G-L) i dokręć ją śrubami (K0). Następnie przymocuj lewy pedał (G-L) do wału korbowego lewej ramy i dokręć go śrubami (K07) i podkładkami (K08).. Przymocuj pokrywę rury (K, S) do prawego pedału (G-P) i dokręć ją śrubami (K0). Następnie przymocuj prawy pedał (G-P) do wału korbowego prawej ramy i dokręć go śrubami (K07) i podkładkami (K08). UWAGA: Upewnij się, że rura pedału i wał korbowy są dokręcone, aby uniknąć ewentualnych wypadków spowodowanych przez luźne połączenia. 9

10 Krok 3 - Montaż rury sterującej i ramy Zamontuj rurę sterującą (B) na pokrywie środkowej (H). Następnie przymocuj rurę sterującą do rury żelaznej i przymocuj przednią i boczną rurę żelazną śrubami i podkładkami (K, K, K3, K4, K5). UWAGA: Po podłączeniu przewodu sterującego, dociśnij środkową osłonę rury (H) i przymocuj ją. 3 Przymocuj zespół uchwytu (T) do rury sterującej (B) za pomocą śrub (K35, K36). Montaż powinien odbywać się przez dwie osoby, jedna do chwycenia rury sterującej, a druga do montażu rury sterującej i ramy, a następnie dokręcić śruby. Po zamontowaniu śrub należy podłączyć przewód sygnału sterującego, zwracając uwagę na kierunek przewodów, nie zbliżaj ich do siebie. Po podłączeniu przewodów naciśnij plastikową rurę sterującą i przymocuj ją. Podczas dokręcania śrub należy uważać, aby nie włożyć śrub do ramy. 0

11 Krok 4 Montaż rury sterującej i komputera. Podłącz przewody jak pokazano poniżej. Zwróć uwagę na kierunek i nie zbliżaj ich do siebie nawzajem.. Dopasuj otwory na wkręty z tyłu komputera (C) do otworów na śruby w rurze sterującej i dokręć komputer śrubami (K6). Podczas montażu upewnij się, że śruby są zamocowane w celu uniknięcia uszkodzenia komputera. 3. Wreszcie dokręć pokrywę gryfu (I) śrubami (K6) tak, aby nie naciskać na przewody. UWAGA: Upewnij się, że komputer jest skierowany w dobrym kierunku. Przewód komputera musi być dopasowany do otworu na półce komputera, aby uniknąć zginania przewodów i powodowania zwarcia.

12 Krok 5 Montaż drążków. Umieść podkładkę (K8), podkładkę falistą (K9), jak pokazano poniżej, a następnie przymocuj górną rurę końcową lewej poręczy (E-L) do rdzenia żelaza rurki sterującej i dokręć ją śrubami (K7).. Po zakończeniu mocowania lewego górnego zespołu złóż lewą dolną stronę. Dopasuj dolną płytę końcową na lewej poręczy do końca drążka, a następnie dokręć śrubami (K0, K). 3. Umieścić podkładkę (K8) i podkładkę falistą (K9), jak pokazano poniżej, a następnie przymocuj górną rurę końcową prawej poręczy (E-P) do rdzenia żelaza rurki kontrolnej i dokręć ją śrubami (K7). 4. Po zakończeniu prawego zespołu zmontuj prawą dolną stronę. Dopasuj dolną listwę prawej poręczy do końca drążka, a następnie dokręć śrubami (K0, K). UWAGA: Poręcze różnią się, patrz tabliczki na poręczach, aby uniknąć nieprawidłowego montażu. Podczas montażu poręczy i pedału konieczne może być kucnięcie. Zwróć uwagę na żelazne rury, aby uniknąć uderzenia i niebezpieczeństwa.

13 Krok 6 Montaż drążka i poręczy. Przymocuj końcówkę rury poręczy (F-L) do żelaznej rury na górnym końcu drążka, a następnie dokręć ją śrubami (K, K3).. Przymocuj końcówkę rury poręczy (F-P) do żelaznej rury na górnym końcu drążka, a następnie dokręć ją śrubami (K, K3). OSTRZEŻENIE: Rurki poręczy lewej i prawej są różne, proszę zapoznać się z oznaczeniami na poręczach, aby uniknąć nieprawidłowego montażu. 3

14 Krok 7 Montaż pokrywy drążka Umieść pokrywę dekoracyjną (J) uchwytu na szynę rączki uchwytu i dokręć ją śrubami (K4, K36). UWAGA: Podczas zamykania plastikowych pokryw, upewnij się, że są one dopasowane i wystarczająco dokręcone. 4

15 Krok 8 - Montaż drążka i osłony rury pedałów. Dopasuj lewą osłonę rury S (K) do przedniego końca rury stopki i dokręć śrubą (K37).. Następnie w lewą i prawą stronę rury poręczy umieścić lewą osłonę wału (L) i dokładnie je dopasuj, a następnie dokręć śrubami (K4). 3. Dopasuj prawą osłonę rury S (K) do przedniego końca rury stopki i dokręć śrubami (K37). 4. Następnie włóż prawą pokrywę wału (L) z lewej i prawej strony rury poręczy, dokładnie dopasuj do nich, a następnie dokręć śrubami (K4). OSTRZEŻENIE: Podczas montażu plastikowych pokryw, upewnij się, że są dobrze dopasowane i dobrze dokręcone. 5

16 Krok 9 Montaż drążków i pedałów. Dokręcamy otwory na lewym pedale (N) z otworami na lewym słupku drążka, a następnie przykryj je podkładkami (K6) i dokręć śrubami (K5).. Dokręcamy otwory na prawym pedale (N), dopasowując je do otworów na prawym drążku, a następnie przykryj je podkładkami (K6) i dokręć śrubami (K5). UWAGA: Podczas mocowania pedałów, upewnij się, że są zablokowane, aby uniknąć ich upadku z powodu luźnej śruby. Zwróć uwagę na kierunek pedałów. K5 i K6 wykonane są ze stali nierdzewnej z opakowaniem z tworzywa sztucznego. 6

17 RYSUNEK PO ROZŁOŻENIU 7

18 LISTA CZĘŚCI LP. NUMER POZYCJA ILOŚĆ LP NUMER POZYCJA ILOŚĆ (A) C04 NT-375 Zaczep do regulacji biegu jałowego Koło zębate A0 JED9-A00 Montaż ramy C05 NT-376 mocujące rdzeń metalowy A0 PCT-003- Pas koła (duży) Φ30<J0 > C06 SPA Podkładka Φ6xΦ3x.0t A03 SGA8-0I A04 SOC8 A05 SGA8-0I A06 SEA8-30 C.K.S. M8xP.5x0 Nylonowa M8xP.5 nakrętka C.K.S. M8xP.5x0 M8xP.5x30 4 C07 SOC6 Nylonowa nakrętka M6xP.0 4 C08 SOA6 Nakrętka M6xP.0 C09 GH-604ZZ Łożysko 604ZZ C0 SRA0 A07 CA-450J0 Pas rowkowy 45"x0 (D) HED9-C400 C-kształtny pierścień Φ0 do wału HED9-C400 ZESTAW KORBY A08 NFW-03 Φ4 zasilacz podwójny (z pokrywą wału NT-683) D0 JED9-C400 Zespół korby A09 SGA6-0 A0 SPB6 A SPA A XRB A3 SCA5-0 C.K.S. M6xP.0x0 Sprężysta podkładka M6 Podkładka Φ6xΦ3x.0t Dolna płyta PC (PQ6- A) Śruba krzyżakowa M5xP0.8x0 4 D0 P-3448 Płyta z tworzywa sztucznego 4 D03 P-3449 Osłona płyty 4 D04 SCI4- D05 SEA0-50I D06 SOC0 A8 XL-68E Przewód zasilający D07 SPA Śruba samogwintująca krzyżakowa Φ4x M0xP.5x50 Nylonowa nakrętka M0xP.5 Płaska podkładka Φ0xΦ0x.0t 0 4 A4 PB-0-00 Koło łożyskowe (bez łożyska) Φ70XΦ8X8t D08 SPB0 Sprężysta podkładka M0 A5 SDA8-40 Śruba krzyżakowa M8xP.5x40ni A6 D0 A7 SOC8 A8 SOA8 Nylonowa M8xP.5 Ni nakrętka Nakrętka sześciokątna M8xP.5 D09 SGA8-5 D 8 SPA BAA D NO-5953 A9 P-80 Podkładka regulacyjna 4 (E) Śruba krzyżakowa C.K.S. M8xP.5x5 Podkładka Φ8.5xΦ30x.0t Uchwyt z pianki 0mmX0mmX.0t Płyta mocująca korbę ZESTAW POKRYWY RAMY ZEWNĘTRZNEJ 6

19 A30 SOF8A A3 BJ B Żelazna sześciokątna nakrętka M8XP.5(NHS-85) Pas czarny 4.8x330mm 4 E0 P-344L 6 E0 P-344R A3 BJ--080B Pas.x80mm czarny E03 SCI4- A33 BJ-36-0B Pas czarny 3.6x0mm E04 SCA5-0 A34 XL-577A Przewód zasilający E05 P-3443 A35 XB Bateria V.3Ah E06 P-3444 A36 A37 DED-F DED-M A38 BJ B (B) HED9-C00 Cingulum żeński Cingulum męski Pas czarny 38X50 38X50 4.8x330mm HED9-C00 ZESTAW KORBY E07 P-3445 E08 P E09 P-3466 B0 JED9-C00 Zestaw montażu korby E P-3446L B0 NT-3047 Tuleja wału korbowego E P-3446R B03 E3 P-3447L B04 GH-6005ZZ Łożysko 6005ZZ E4 P-3447R B05 SQI Dwukrotnie okrągły klucz równoległy 8X8X5 9 Osłona ramy - L boczna Osłona boczna ramki P Śruba samogwintująca ψ4x Śruba krzyżakowa M5xP0.8x0 Osłona środkowej rury Górna osłona dekoracyjna ramy Środkowa osłona dekoracyjna ramy Dolna osłona dekoracyjna ramy Podstawa do mocowania płyty przedłużającej AV E0 P-3475 Płyta zasilania DC E5 SCI3-0 B06 E6 SOI5 B07 NT-3033 Tuleja rury środkowej E7 SCA5-5 B08 NT-3 Tuleja rury środkowej (F) HED9-I00 (C) HED9-D00 HED9-D00 ZESTAW WOLNEGO KOŁA F0 JED9-I00 C0 JED9-D00 Zestaw wolnego koła F0 SOA8 C0 NT-489 Blokada wolnego koła 3 F03 P-80 C03 SIA5-5IL Złącze sześciokątne M5xP0.8x5 niebieska 3 F04 SOF8A Osłona przedniego stabilizatora - L Osłona stabilizatora przedniego P Osłona stabilizatora tylnego - L Osłona stabilizatora tylnego P Śruba samogwintująca krzyżakowa Φ3x0 Nakrętka M5X5X3 czarna Śruba krzyżakowa M5xP0.8x5 HED9-I00 ZESTAW STABILIZATORA TYLNEGO Zespół stabilizatora tylnego Nakrętka sześciokątna M8xP.5X8T Podkładka regulacyjna Żelazna nakrętka M8XP.5 (NHS- 85) G05 F05 NAL-494 Płyta kompresji kół 4 G06 GH-6003ZZ Łożysko 6003ZZ 4 F06 SDA6-50S M6XP.0X

20 G07 SRA7 G08 JED9-M003 G09 NT-3048 C-kształtny Φ7do wału pierścień Zespół płyty mocującej pedały Tuleja stabilizatora trzpienia 4 F07 F08 0 SPC BAA Podkładka łukowata Φ6xΦ9x.5t-R9 Ni Naklejka 575mmx5mmx.0t taśma po jednej stronie F09 SOC6 Nasadka M6XP.0 8 G0 F0 BAA-0004 Tuleja trzpienia stabilizatora HED9-M00 G GH-6003ZZ Łożysko 6003ZZ (G) HED9-M00 ZESTAW RUR PODNÓŻEK Zestaw rur G GH-6904ZZ Łożysko 6904ZZ G0 JED9-M00 podnóżka L G3 SEC0-45I G4 SPA G5 SOC0 G6 P-78B C.K.S. M0xP.5x45 Płaska podkładka Φ0xΦ0x.0t Nylonowa M0xP.5 nakrętka Koło PU Φ74X44 (z NAL-33) G0 JED9-M00 Zestaw rur podnóżka P G03 NT-3037 Wał pedału G04 4 J0 XEK-65 G7 GH-6003ZZ Łożysko 6003ZZ 8 J XL-86A G8 SRA7 G9 SPG (H) HED9-B00 C-kształtny Φ7 pierścień Falista podkładka Φ7xΦ4x0.3t HED9-B00 ZESTAW RURY STERUJĄCEJ 8 J XEK-70 4 J3 XL-850L J4 XL-850R Płyta wprowadzająca JACK Przewód płyty wprowadzającej JACK Hom 4 Ω W 30X70 mm Lewy przewód łączący hom Prawy prosty przewód połączeniowy H0 JED9-B00 Zestaw rury sterującej J5 XEK-68 Płyta JACK telefonu H0 BE-0300 H03 PFA (I) HED9-H00 Prowadnik gwintowany L = 300 czarny Uchwyt piankowy HDR -Φ8X3.0tX440 HED9-H00 ZESTAW PULSOMETRU J6 XL-85A I0 P-3467 Pasek uchwytu TPR J9 SCI4-0 I0 P-3469 Płyta pulsometru J30 SAI3-8 I03 P-3470 Pokrętło + - J3 I04 NO-5703 Żelazna pulsometru płyta Przewód łączący bolec z telefonem JACK J7 XEK-53 Mała płyta USB J8 XL-349 Przewód USB 4 J3 RCC RCC I05 XEK-5 Klawiatura (L) HED9-Q700 Śruba samogwintująca krzyżakowa Φ4x0 Okrągła krzyżakowa śruba ψ3x Naklejka Naklejka HED9-Q700 ZESTAW DRĄŻKA

21 I06 SAI3-6 Okrągła śruba samogwintująca Φ3x6 4 L0 JED9-Q700 Drążek - L I07 SHA3-5S Śruba krzyżakowa M3xP0.5x5 4 L0 JED9-Q700 Drążek P I08 I09 BAC SK-577 (J) HED9-T00 J0 P-346 J0 P-346 Taśma dwustronna mm x mm x 0.3t Sześciokątny słupek miedziany M3x4L HED9-T00 KONSOLA KOMPUTERA Górna komputera Dolna komputera pokrywa obudowa J03 P-3463 Plastikowa pokrywa M03 4 L03 GH-6305VV Łożysko 6305ZZ L04 GH-63-VV Łożysko 63-VV (M) HED9-Q00 HED9-Q00 ZESTAW RUR PORĘCZY M0 JED9-Q00 Rury poręczy - L M0 JED9-Q00 Rury poręczy P PFA Uchwyt piankowy HDR Φ3X3.0tX780 J04 P-3544 Półka na I-PAD M04 P-7 Zaślepka-Φ-/4" J05 SAA5-S Okrągła krzyżakowa M5xP0.8x śruba (N) HED9-M400 HED9-M400 ZESTAW DRĄŻKÓW J06 XRA Regulator górny (LED + zestaw BT) N0 JED9-M400 Zestaw drążka - L J07 SAI3-8 Okrągła śruba samogwintująca Φ3x8 6 N0 JED9-M400 Zestaw drążka P J08 XHB-003 Bezprzewodowy odbiornik impulsowy 5K (SYRPG5KHZV) N03 GH-POS- R- Wał -POS-R(Φ prawy gwint) J09 XL-038B Bezprzewodowa pętla połączeniowa N04 SOC Nylonowa nakrętka MxP.75 Ni J0 XEK-55 Zestaw (bezprzewodowa aplikacja BT) DK BT N05 BAA-0003 Taśma samoprzylepna piankowa J XL-350 Przewód łączący BT N06 SGA8-5IL J J3 SAK3-8 XL-87A Okrągła śruba krzyżakowa samogwintująca (płaska końcówka) ψ3x8 Przewód łączący kontroler 4 N07 SPB8 N08 J4 RD Klucz N09 J5 XEK-07 Turbo wentylator CCB3898SH- (DCV) (P) SPA PCA--/4-003 M8xP.5x5 Podkładka sprężysta M8 Płaska podkładka Φ8.5XΦ5X.0t Płaska zaślepka Φ-/4"x.0t PODKŁADKI PLASTYCZNE 4 4 4

22 J6 P-568 J7 P-569 J8 PO Pokrywa wylotu powietrza Plastikowa pokrywa wylotowa O-kształtny pierścień Φ4x Φ EPDM P0 P-3458 Górny pedał P0 P-3459 Dolna pokrywa P03 P-3450L-A Lewa przednia pokrywa uchwytu J9 XL-30A Przycisk UP / DOWN + pojedynczy przewód przyłączeniowy P04 P-3450L-B Lewa tylna pokrywa uchwytu P4 P-3456L P5 P-3456R Pokrywa dekoracyjna słupka -L Pokrywa dekoracyjna słupka P P05 P-345R-A P06 P-345R-B Prawa przednia pokrywa uchwytu Prawa tylna pokrywa uchwytu P6 P-3457 Okrągła końcówka rury P07 P-345L Uchwyt kolby - L P7 P-3460L Osłona gryfu - L P08 P-345R Uchwyt kolby P P8 P-3460R Osłona gryfu P P09 P-3453L Osłona koła - L P9 P-3476 Płyta przeciw upadkowa P0 P-3453R Osłona koła P P0 SCI3-0S Śruba krzyżakowa samogwintująca Φ3x0 6 P P-3454 Tylna osłona ramy P SCA5- Śruba krzyżakowa M5xP0.8x 8 P P-3455L Osłona rury- L P SCA5-0 Śruba krzyżakowa M5xP0.8x0 P3 P-3455R Osłona rury P L-kształtny klucz P3 SCA5-5 sześciokątny + Śruba krzyżakowa 4 K3 SK-493 śrubokręt M5xP0.8x5 krzyżakowy 5X40X80mm Klucz do tulei + P4 SOA5 Nakrętka sześciokątna śrubokręt 4 K3 SK-477 M5XP0.8 krzyżakowy 3+7mm (Q) PRZEWODY K33 SK-435 Klucz 9+3mm Q0 XL-39A Środkowy przewód Klucz do otwierania K34 SSC0 sterujący 0mm Q0 XL-393A Dolny przewód Śruba krzyżakowa K35 SCA5-5 sterujący M5xP0.8x5 4 Śruba krzyżakowa Q03 XL-46B Przewód sterujący (A) K36 SCI4-6 samogwintująca Φ4x6 4 Q04 XL-505B Przewód sterujący SPA00- Podkładka K37 koła zamachowego 60-0 Φ0xΦ6x.5t Q05 XL-370 Klucz do szybkiego łączenia przewodu B K38 SCA5- Śruba krzyżakowa M5xP0.8x 6 (K) HED9-Y00 K0 SGA0-55 HED9-Y00 TORBA ŚRUB C.K.S. M0XP.5X55 K39 SK-49 Śrubokręt krzyżakowy 6 (R) DODATEK

23 K0 SPB0 K03 SPA K04 SCA5-0 K05 SPA K06 SCA5-0 Sprężysta M0 Podkładka ψ0xψ30x3.0t podkładka M5XP0.8X0 Podkładka ψ5xψ0x.0t M5XP0.8X0 6 R0 XA Zasilacz 5V.0A głowica łącząca.mm K07 SDA8-5IL M8XP.5X5 K08 K09 SPA K0 SCA5- K SGA8-5I K SPA K3 SGA0-70I K4 SPA K5 SOC0 K6 SCA5- Podkładka ψ8xψ5x.0t M5XP0.8X C.K.S. M8XP.5X5 Podkładka ψ8xψ5x.0t C.K.S. M0XP.5X70 Podkładka ψ0xψ0x.0t Nylonowa M0XP.5 nakrętka M5XP0.8X K7 SDA8-0IL M8XP.5X0 K8 K9 SPA K0 SGA-35I K SOC K SNA8-45 K3 SOC8 K4 SCA5-0 Podkładka ψ8.5xψ30x.0t C.K.S. MxP.75x35 Nylonowa MxP.75 nakrętka Śruba transportowa M8XP.5X45 Nylonowa M8XP.5 nakrętka M5XP0.8X K5 SCA5-0SL M5XP0.8X0 8 3

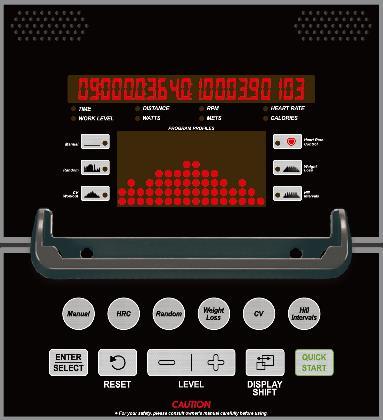

24 K6 SPA S Podkładka ψ5xψ0x.0t 8 K7 SSA0 L-kształtny klucz sześciokątny 0mmX43mmX03mm K8 SSA L-kształtny klucz sześciokątny 8mmX75mmX50mm K9 SSA L-kształtny klucz sześciokątny 6 mm X 6 mm X 76 mm K30 SSA5 L-kształtny klucz sześciokątny 5 mm X 5 mm X 67 m INSTRUKCJA OBSŁUGI KOMPUTERA PODSTAWOWE INFORMACJE Ten komputer ma wyświetlacz LED i jego funkcje są następujące: TIME, DISTANCE, RPM, HEART RATE, WORK LEVEL, WATTS, METS/PULSE, CALORIES i PROGRAM. 4

25 WŁĄCZANIE I WŁĄCZANIE OKNA Po włączeniu urządzenia czujnik wykrywa sygnał prędkości, wyświetlacz zostanie włączony po sekundach. Zostanie wyświetlony komunikat "SELECT PROGRAM OR QUICK START". Na ekranie pojawi się numer programu i okno programu się zaświeci. Naciśnij przycisk szybkiego dostępu programu lub klawisze / aby bezpośrednio wybrać program. Jeśli program jest włączony, ale urządzenie przestaje odbierać sygnał RPM przez 0 sekund, program automatycznie wstrzyma się i wyświetli komunikat "PAUSE" na wyświetlaczu. Jeśli nadal nie ma sygnału RPM przez kolejne 0 sekund, system automatycznie wejdzie w tryb gotowości. 3 Jeśli urządzenie jest włączone, ale wyświetlacz i czujnik prędkości nie otrzymają żadnego sygnału wejściowego w ciągu 30 sekund, system automatycznie wejdzie w tryb uśpienia. FUNKCJE PRZYCISKÓW PRZYCISK QUICK START W trybie gotowości naciśnij przycisk QUICK START, a tryb ręczny zostanie automatycznie włączony. Wyświetlacz zacznie odliczać wszystkie zmierzone wartości. PRZYCISK STOP Naciśnij Stop a wszystkie operacje są zatrzymywane. Aby wyłączyć urządzenie, naciśnij klawisz szybkiego uruchamiania, aby kontynuować ćwiczenia. PRZYCISK RESET Podczas wstrzymania naciśnij przycisk RESET, aby powrócić do trybu gotowości. Podczas programu naciśnij przycisk RESET, aby powrócić z ustawień do trybu gotowości. PRZYCISK ENTER / SELECT PRZYCISK PRZYCISK Podczas ustawień naciśnij ten przycisk, aby wybrać funkcję lub ustawić dane i potwierdzić ustawienie zmodyfikowanej wartości. Podczas ćwiczeń naciśnij ten przycisk, aby zmienić wyświetlanie okna. Zwiększ wartość podczas ustawiania parametrów programu. Podczas ćwiczeń zwiększ poziom oporu. Zmniejsz wartość podczas ustawiania parametrów programu. Podczas ćwiczeń zmniejsz poziom oporu. PRZYCISK FAN Włącza wentylator. PRZYCISK SZYBKIEGO PROGRAMU * 0 MANUAL - naciśnij ten przycisk, aby wybrać tryb trybu ręcznego. RANDOM - naciśnij ten przycisk, aby wybrać program trybu losowego. CV - naciśnij ten klawisz, aby natychmiast wybrać program trybu CV. WEIGHT LOSS - naciśnij ten przycisk, aby natychmiast wybrać program trybu utraty wagi. HILL INTERVAL naciśnij ten klawisz, aby natychmiast wybrać program Hill Interval. TEST FITNESS - naciśnij ten klawisz, aby natychmiast wybrać program Fitness Test. HRC - naciśnięcie tego przycisku powoduje natychmiastowe wybranie programu Heart Rate Control. 5

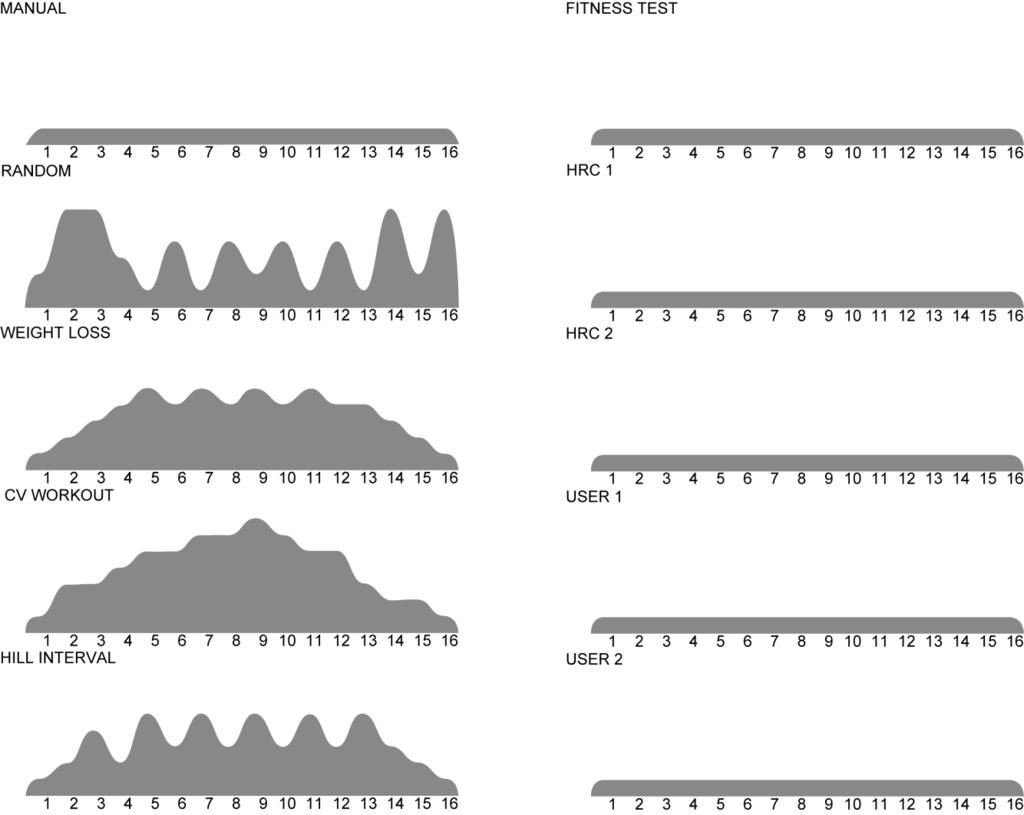

26 HRC - naciśnij ten przycisk, aby wybrać program Heart Rate Control. USER - naciśnij ten klawisz, aby natychmiast wybrać program użytkownika. USER - naciśnij ten klawisz, aby natychmiast wybrać program użytkownika. FUNKCJE PROGRAMU P TRYB RĘCZNY. Naciśnij klawisz MANUAL, aby bezpośrednio wprowadzić ustawienia lub naciśnij klawisze / aby wybrać tryb ręczny, a następnie naciśnij Enter, aby wprowadzić ustawienia.. Ustawianie wagi: naciśnij przycisk /, aby ustawić wagę użytkownika, a następnie naciśnij 3. Ustawianie czasu: naciśnij przycisk /, aby ustawić czas, a następnie naciśnij Enter, aby przejść do następnego kroku. 4. Ustawienie dystansu: naciśnij przycisk /, aby ustawić dystans, a następnie naciśnij 5. Ustawienie kalorii: naciśnij przycisk /, aby ustawić kalorie, a następnie naciśnij Enter, aby przejść do następnego kroku. 6. Naciśnij przycisk QUICK START, aby rozpocząć ćwiczenia. P TRYB LOSOWY. Naciśnij klawisz RANDOM, aby bezpośrednio wprowadzić ustawienia lub naciśnij klawisze / aby wybrać tryb losowy, a następnie naciśnij Enter, aby wprowadzić ustawienia.. Ustawianie wagi: naciśnij przycisk /, aby ustawić wagę użytkownika, a następnie naciśnij 3. Ustawienie poziomu: naciśnij przycisk / aby ustawić poziom oporu, a następnie naciśnij 4. Ustawianie czasu: naciśnij przycisk /, aby ustawić czas, a następnie naciśnij Enter, aby przejść do następnego kroku. 5. Naciśnij przycisk QUICK START, aby rozpocząć ćwiczenia. P3 TRYB UTRATY WAGI. Naciśnij klawisz WEIGHT LOSS, aby bezpośrednio wprowadzić ustawienia lub naciśnij klawisze / aby wybrać tryb utraty wagi, a następnie naciśnij Enter, aby wprowadzić domyślne ustawienia.. Ustawianie wagi: naciśnij przycisk /, aby ustawić wagę użytkownika, a następnie naciśnij 3. Ustawienie poziomu: naciśnij przycisk / aby ustawić poziom oporu, a następnie naciśnij 4. Ustawianie czasu: naciśnij przycisk /, aby ustawić czas, a następnie naciśnij Enter, aby przejść do następnego kroku. 5. Naciśnij przycisk QUICK START, aby rozpocząć ćwiczenia. P4 TRYB TRENINGU CV. Naciśnij klawisz CV, aby bezpośrednio wprowadzić ustawienia lub naciśnij klawisze / aby wybrać tryb treningu CV, a następnie naciśnij Enter, aby wprowadzić domyślne 6

27 ustawienia.. Ustawianie wagi: naciśnij przycisk /, aby ustawić wagę użytkownika, a następnie naciśnij 3. Ustawienie poziomu: naciśnij przycisk / aby ustawić poziom oporu, a następnie naciśnij 4. Ustawianie czasu: naciśnij przycisk /, aby ustawić czas, a następnie naciśnij Enter, aby przejść do następnego kroku. 5. Naciśnij przycisk QUICK START, aby rozpocząć ćwiczenia. P5 TRYB HILL INTERVALS. Naciśnij klawisz HILL INTERVALS, aby bezpośrednio wprowadzić ustawienia lub naciśnij klawisze / aby wybrać tryb Hill Intervals, a następnie naciśnij Enter, aby wprowadzić domyślne ustawienia.. Ustawianie wagi: naciśnij przycisk /, aby ustawić wagę użytkownika, a następnie naciśnij 3. Ustawienie poziomu: naciśnij przycisk / aby ustawić poziom oporu, a następnie naciśnij 4. Ustawianie czasu: naciśnij przycisk /, aby ustawić czas, a następnie naciśnij Enter, aby przejść do następnego kroku. 5. Naciśnij przycisk QUICK START, aby rozpocząć ćwiczenia. P6 TRYB TESTU FITNESS. Naciśnij klawisz FITNESS TEST, aby bezpośrednio wprowadzić ustawienia lub naciśnij klawisze / aby wybrać tryb testu fitness, a następnie naciśnij Enter, aby wprowadzić domyślne ustawienia.. Ustawianie wagi: naciśnij przycisk /, aby ustawić wagę użytkownika, a następnie naciśnij 3. Ustawienie płci: naciśnij przycisk / aby ustawić płeć użytkownika, a następnie naciśnij 4. Ustawienie wieku: naciśnij przycisk / aby ustawić wiek użytkownika, a następnie naciśnij 5. Naciśnij przycisk QUICK START, aby rozpocząć ćwiczenia. P7 TRYB HRC. Naciśnij klawisz HRC, aby bezpośrednio wprowadzić ustawienia lub naciśnij klawisze / aby wybrać tryb HRC, a następnie naciśnij Enter, aby wprowadzić domyślne ustawienia.. Ustawianie wagi: naciśnij przycisk /, aby ustawić wagę użytkownika, a następnie naciśnij 3. Ustawienie wieku: naciśnij przycisk / aby ustawić wiek użytkownika, a następnie naciśnij 4. Ustawienie tętna: naciśnij przycisk / aby ustawić częstość akcji serca 55%,75% lub 85%, a następnie naciśnij 5. Ustawianie czasu: naciśnij przycisk /, aby ustawić czas, a następnie naciśnij Enter, aby przejść do następnego kroku. 6. Naciśnij przycisk QUICK START, aby rozpocząć ćwiczenia. 7

28 P8 TRYB HRC. Naciśnij klawisz HRC, aby bezpośrednio wprowadzić ustawienia lub naciśnij klawisze / aby wybrać tryb HRC, a następnie naciśnij Enter, aby wprowadzić domyślne ustawienia.. Ustawianie wagi: naciśnij przycisk /, aby ustawić wagę użytkownika, a następnie naciśnij 3. Ustawienie wieku: naciśnij przycisk / aby ustawić wiek użytkownika, a następnie naciśnij 4. Ustawienie tętna: naciśnij przycisk / aby ustawić żądaną częstotliwość pracy serca, a następnie naciśnij 5. Ustawianie czasu: naciśnij przycisk /, aby ustawić czas, a następnie naciśnij Enter, aby przejść do następnego kroku. 6. Naciśnij przycisk QUICK START, aby rozpocząć ćwiczenia. P9 TRYB USER. Naciśnij klawisz USER, aby bezpośrednio wprowadzić ustawienia lub naciśnij klawisze / aby wybrać tryb USER, a następnie naciśnij Enter, aby wprowadzić domyślne ustawienia.. Ustawianie wagi: naciśnij przycisk /, aby ustawić wagę użytkownika, a następnie naciśnij 3. Ustawianie czasu: naciśnij przycisk /, aby ustawić czas, a następnie naciśnij Enter, aby przejść do następnego kroku. 4. Ustawienie dystansu: naciśnij przycisk /, aby ustawić dystans, a następnie naciśnij 5. Ustawienie kalorii: naciśnij przycisk /, aby ustawić kalorie, a następnie naciśnij Enter, aby przejść do następnego kroku. 6. Ustawienie profilu: jeśli naciśniesz Enter w zwykły sposób, pominiesz ustawienie indywidualnych faz programu. Jeśli chcesz ustawić profil programu ze wszystkimi jego fazami, naciśnij Enter przez sekundy i wprowadź ustawienia profilu: Po wprowadzeniu ustawienia profilu profil będzie migać. Naciśnij / aby ustawić opór i nacisnąć Enter, aby przejść do następnej fazy. Podczas ustawiania jednej z 6 faz naciśnij klawisz Enter, aby zapisać ustawiony profil lub Reset, aby przywrócić domyślne ustawienia profilu. Po zakończeniu ustawiania wszystkich faz naciśnij Enter, aby przejść do następnego kroku. 7. Naciśnij przycisk QUICK START, aby rozpocząć ćwiczenia. P0 TRYB USER. Naciśnij klawisz USER, aby bezpośrednio wprowadzić ustawienia lub naciśnij klawisze / aby wybrać tryb USER, a następnie naciśnij Enter, aby wprowadzić domyślne ustawienia.. Ustawianie wagi: naciśnij przycisk /, aby ustawić wagę użytkownika, a następnie naciśnij 3. Ustawianie czasu: naciśnij przycisk /, aby ustawić czas, a następnie naciśnij Enter, aby przejść do następnego kroku. 4. Ustawienie dystansu: naciśnij przycisk /, aby ustawić dystans, a następnie naciśnij 5. Ustawienie kalorii: naciśnij przycisk /, aby ustawić kalorie, a następnie naciśnij Enter, 8

29 aby przejść do następnego kroku. 6. Ustawienie profilu: jeśli naciśniesz Enter w zwykły sposób, pominiesz ustawienie indywidualnych faz programu. Jeśli chcesz ustawić profil programu ze wszystkimi jego fazami, naciśnij Enter przez sekundy i wprowadź ustawienia profilu: Po wprowadzeniu ustawienia profilu profil będzie migać. Naciśnij / aby ustawić opór i nacisnąć Enter, aby przejść do następnej fazy. Podczas ustawiania jednej z 6 faz naciśnij klawisz Enter, aby zapisać ustawiony profil lub Reset, aby przywrócić domyślne ustawienia profilu. Po zakończeniu ustawiania wszystkich faz naciśnij Enter, aby przejść do następnego kroku. 7. Naciśnij przycisk QUICK START, aby rozpocząć ćwiczenia. RYSUNEK PROFILI APLIKACJA KOMPUTERA BLUETOOTH (ios I Android) INSTRUKCJA OBSŁUGI 9

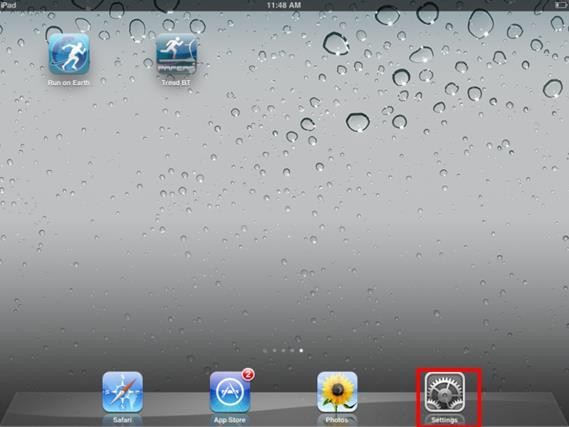

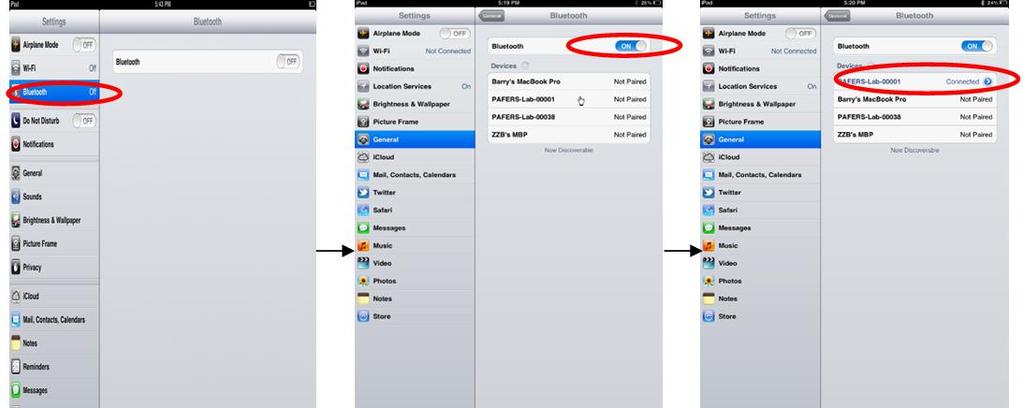

30 DLA URZĄDZEŃ ios (ipad). Pobranie aplikacji Podłącz ipada do sklepu App (itunes) Store, wyszukaj "Pafers", a następnie przeczytaj wprowadzenie. Wybierz aplikację do pobrania na ipada, na przykład "Thread monitor" lub "Run on the Earth". Zainstaluj zgodną z aplikację z komputerem i ipad em. Na przykład: "Pedal Monitor" lub " Run on the Earth ". Aplikacje niezgodne z modelem nie mogą być podłączone do tego komputera.. Dopasowanie urządzeń BT i działanie aplikacji: Krok : Umieść ipad w obszarze przed ekranem LED. Możesz tam go dołączyć. Krok : Wejdź do "Ustawienia programów ipad". Krok 3: Otwórz BT i ipad wykryje wszystkie urządzenia BT w zasięgu. Znajdź nazwę urządzenia BT bieżni i kliknij ją, aby je dopasować. Jeśli wykryje się wiele urządzeń BT i nie może rozpoznać odpowiedniej nazwy, skontaktuj się ze sprzedawcą. Krok 4: Odczekaj kilka sekund, aż stan urządzenia zmieni się na "połączony". Następnie sprawdź, czy znajdziesz rysunek w prawym górnym rogu ipada (biały znak oznacza, że BT został dopasowany pomyślnie / szary znak oznacza, że BT jest wciąż otwarty i nie jest dopasowany). Krok 5: Po pomyślnym dopasowaniu BT, na wyświetlaczu LED pojawi się białe tło i wyświetlacz "BT". Oznacza to, że komputer połączył się z ipadem z powodzeniem. Krok 6: Naciśnij przycisk Home aplikację, która została pobrana. na ipadzie, przejdziesz do pulpitu ipad i uruchom Krok 7: (Po włączeniu aplikacji). Gdy aplikacja połączy się z komputerem z powodzeniem, ikona aplikacji na ekranie zostanie odblokowana. Następnie można używać strony aplikacji do sterowania bieżnią. 30

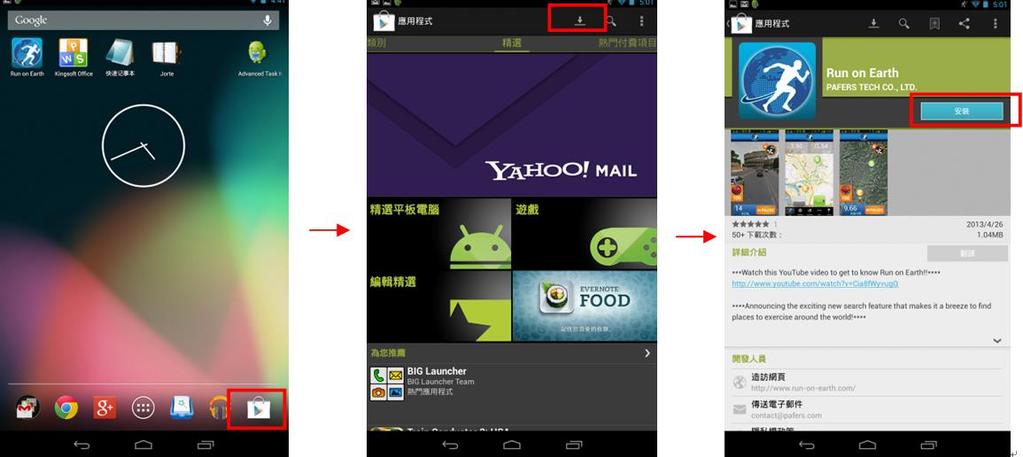

31 Krok 8: Po każdym użyciu aplikacji naciśnij przycisk "HOME" na ipodzie dwa razy, zamknij ostatnio używaną aplikację w tle (jak na rysunku poniżej). Następnie wróć do strony Ustawienia ipad, aby zamknąć funkcję BT. Komputer wyemituje sygnał dźwiękowy i powróci do normalnego trybu pracy. DLA URZĄDZENIA Z ANDROIDEM. Pobieranie aplikacji Połącz tablet z Androidem z Play Store i wyszukaj Pafers. Następnie przeczytaj instrukcję aplikacji. Pobierz aplikację dla tego modelu do tabletu, na przykład "Run on Earth". Inne aplikacje nie jest przeznaczone do tej bieżni. Inne aplikacje, które nie są zgodne z tym modelem, nie mogą być podłączone do tego komputera. 3

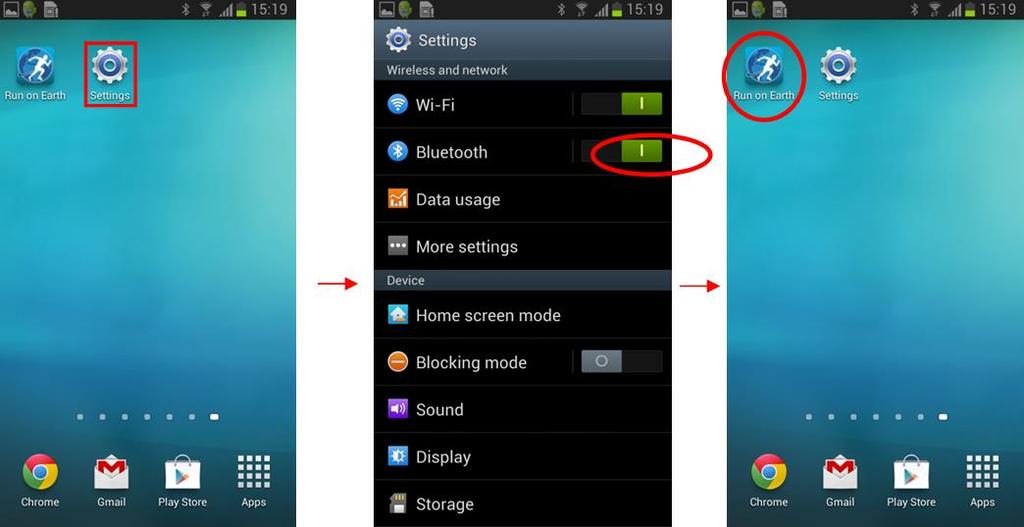

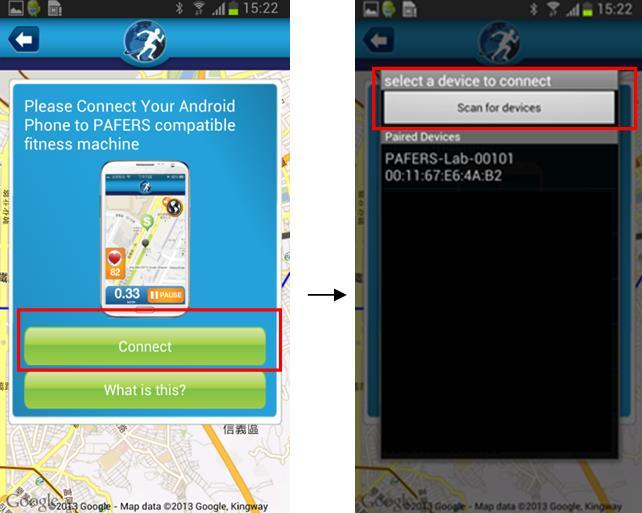

32 . Dopasowanie urządzeń BT i obsługa aplikacji Krok : Umieść urządzenie Android na obszarze przed ekranem LED. Możesz tam go dołączyć. Krok : Otwórz program Ustawienia urządzenia z Androidem i otwórz BT. Krok 3: Naciśnij przycisk "HOME", aby przejść na pulpit. Otwórz aplikację pobraną z Sklepu Play. Krok 4: Po wejściu na stronę aplikacji i wykryciu urządzenia pojawi się strona opcji połączenia. Naciśnij "Połącz", a tablet Android wykryje wszystkie urządzenia BT w zasięgu. Znajdź nazwę urządzenia BT urządzenia i kliknij, aby dopasować do urządzenia. Gdy wykryje więcej niż jedno urządzenie i nie możesz rozpoznać odpowiedniej nazwy, skontaktuj się ze sprzedawcą. Krok 5: Poczekaj kilka sekund, aż stan tego urządzenia zmieni się na "połączony". Następnie sprawdź, czy w prawym górnym rogu widać symbol Bluetooth. (Biały znak oznacza, że BT został poprawnie pomyślnie. Szary znak oznacza, że BT jest włączony, ale nie pasuje). Krok 6: Po pomyślnym dopasowaniu BT na wyświetlaczu LED pojawi się białe tło i wyświetli komunikat "BT". Oznacza to, że komputer został pomyślnie połączony z urządzeniem. Następnie można używać strony aplikacji do sterowania bieżnią. Krok 7: Po zakończeniu używania aplikacji zamknij ją w tle. Następnie wróć do strony ustawień urządzenia z Androidem, aby zamknąć funkcję BT. Komputer wyemituje sygnał dźwiękowy i powróci do normalnego trybu pracy. 3

33 Uwagi: Technologia funkcji aplikacji zależy od funkcji Bluetooth i innych funkcji. Sprawdź, czy komputer jest wyposażony w BT. Po pomyślnym dopasowaniu uruchom aplikację w ciągu minut. Jeśli nie rozpocznie się w ciągu minut, a odległość między komputerem a tabletem przekracza metry, połączenie zostanie automatycznie zakończone. Musisz go zresetować zgodnie z powyższymi krokami. Każda aplikacja ma różne funkcje i możliwości działania. Jeśli nie jesteś pewien, skontaktuj się ze sprzedawcą lub odwiedź stronę internetową Pafers, aby uzyskać instrukcje i wprowadzenie funkcji. Możesz przeglądać aplikacje i pobrać opis strony lub skontaktuj się z dealerem Pafers. Aplikacja automatycznie nie zmieni pomiaru jednostkowego (Metryczny / Angielski). Jeśli pomiar jednostkowy w aplikacji i konsoli różni się, przełącz urządzenie w aplikacji. Oprogramowanie zostanie zaktualizowane lub nowa aplikacja zostanie uruchomiona na nieokreślonym harmonogramie. Aplikacja posiada poniższe funkcje. Zalecamy otwarcie sieci 3G lub Wi-Fi w celu korzystania z wszystkich dostępnych funkcji.. ZARZĄDZANIE FITNESS: Zarejestruj swoje osobiste konto w aplikacji i zaloguj się. Możesz zapisywać lub wyświetlać dane dotyczące kondycji podczas każdej sesji ćwiczeń.. Niektóre aplikacje wymagają połączenia z Mapą Google. Ta strona może być używana jako interfejs wyświetlania operacji po pozycji. Okoliczności poniżej mogą powodować przerwanie lub awarię połączenia aplikacji: Podczas korzystania z aplikacji spróbuj ograniczyć liczbę uruchomionych aplikacji, takich jak odtwarzacz muzyczny, przeglądanie zdjęć itp. Spróbuj zmniejszyć liczbę przełączania między aplikacjami i uniknąć otwierania zbyt wielu aplikacji naraz. Czasami połączenie zostanie przerwane z powodu alokacji zasobów i samoobrony urządzenia. Jeśli aplikacja urządzenia ios nie działa tak, jak powinna, przeczytaj poniższe kroki, aby odzyskać połączenie:. Szybko naciśnij dwukrotnie przycisk "HOME" na ipadzie i usuń wszystkie aplikacje w pamięci tymczasowej (w tym aplikację Pafers).. Wprowadź program ustawień ipada, naciśnij " " z prawej strony nazwy urządzenia BT i wybierz "zapomnij", aby zapomnieć o tym urządzeniu BT. 3. Zamknij funkcję BT i wyłącz urządzenie w programie ustawień ipada. 4. Włącz urządzenie po minucie. 5. Wprowadź program ustawień ipad, otwórz funkcję BT, wyszukaj nazwę urządzenia BT i dopasuj ponownie. 6. Po pomyślnym dopasowaniu przejdź do pulpitu i ponownie uruchom program aplikacji Pafers. Jeśli problem nadal nie zostanie rozwiązany, sprawdź, czy urządzenie BT jest zgodne z ipadem do tego komputera. Jeśli tak, tymczasowo wyłącz ipoda. IPad może się uszkodzić lub napotkać inne zakłócenia bezprzewodowe. WSPIERANE URZĄDZENIA (poniżej wymieniono przykładowe urządzenia). Zobacz deklarację na stronie pobierania aplikacji jako sprawdzanie poprawności.. Urządzenia ios: ipod touch (czwarta generacja) ipod touch (trzecia generacja) iphone 5 33

34 iphone 4S iphone 4 Mini ipad ipad ipad. Urządzenia Android: ASUS Nexus 7 Samsung Galaxy Note Samsung S4 W przypadku innych urządzeń z ios lub Android nieuwzględnionych na liście, aplikacja może być nadal instalowana i używana. Ze względu na inny rozmiar ekranu, współczynnik obrazu i rozdzielczość, dane mogą być wyświetlane niedokładnie i wymagana jest kalibracja. Wymienione powyżej modele zostały skalibrowane. Każda aktualizacja zostanie zadeklarowana na stronie internetowej Pafers. Zaleca się uaktualnienie wersji IOS do wersji 6.0 lub nowszej i wersji Androida do wersji 4.0 lub nowszej. W ten sposób zapewnisz sobie najlepsze doświadczenia. 34

35 REGULAMIN GWARANCJI, ROSZCZENIA GWARANCYJNE Gwarancji udziela: insportline Polska Ciemiętniki 9, 9-0 Kluczewsko NIP: Regon: Okres gwarancji rozpoczyna się od daty zakupu towaru przez klienta. Gwarancja udzielana jest w trzech wariantach:.gwarancja Domowa - Przeznaczona jest dla sprzętu wykorzystywanego do użytku prywatnego, nie komercyjnego. Intensywność treningów nie może przekroczyć godziny na dobę (okres gwarancji: 4 miesiące)..gwarancja Pół-komercyjna - Przeznaczona jest dla sprzętu wykorzystywanego w hotelach, Spa, szkołach, ośrodkach rehabilitacji. Intensywność treningów nie może przekroczyć 3 godzin na dobę. (okres gwarancji: miesięcy). 3.Gwarancja Komercyjna - Przeznaczona jest dla sprzętu wykorzystywanego w hotelach, Spa, szkołach, ośrodkach rehabilitacji, klubach fitness oraz siłowniach. Intensywność treningów nie może przekroczyć 8 godzin na dobę. (okres gwarancji: 4 miesiące). Każdy produkt w specyfikacji ma przyporządkowany wariant gwarancji. Brak informacji o wariancie gwarancji domyślnie oznacza Gwarancje Domową. Gwarancja dotyczy tylko wad produkcyjnych. Gwarancja nie ma zastosowania do wad wynikających z: a) Normalnego użytkowania (normalne zużycie części eksploatacyjnych), b) Niewłaściwego użycia produktu, c) Nieprawidłowego przechowywania, d) Przeróbek produktu lub niewłaściwego serwisu. Dowodem udzielenia gwarancji jest dowód zakupu (paragon lub faktura VAT). Gwarancja obowiązuje na terenie Polski. Gwarancja nie wyłącza możliwości skorzystania z uprawnień wynikających z niezgodności towaru z umową. Kupujący jest zobowiązany do sprawdzenia towaru przy dostawie, w celu wykrycia ewentualnych uszkodzeń w transporcie. W przypadku wykrycia takiego uszkodzenia, Kupujący zobowiązany jest niezwłocznie poinformować naszą firmę oraz sporządzić protokół szkody z przewoźnikiem (firmą kurierską/pocztową). W przypadku braku sporządzenia protokołu szkody nie ponosimy odpowiedzialności za szkody spowodowane przez firmy kurierskie/pocztowe. W przypadku zasadności zgłoszenia reklamacyjnego Gwarant zapewnia transport i usługę serwisową przedmiotu gwarancji. W przypadku braku zasadności zgłoszenia reklamacyjnego klient pokrywa koszty ewentualnego transportu i usługi serwisowej przedmiotu gwarancji. Gwarant zobowiązany jest ustosunkować się do zgłoszenia gwarancyjnego w terminie do 4 dni. Naprawa gwarancyjna zostanie wykonana w najkrótszym możliwym terminie. Gwarant zobowiązuje się do naprawy uszkodzonego sprzętu w przypadku zasadności zgłoszenia gwarancyjnego. Wymiana towaru na nowy możliwa jest jedynie w przypadku braku możliwości naprawy sprzętu. Zwrot kwoty zakupu za sprzęt jest możliwy jedynie w przypadku braku możliwości naprawy i braku możliwości wymiany na nowy. Zgłoszenia gwarancyjne Klienci indywidualni zobowiązani są przesłać ZGŁOSZENIE GWARANCYJNE drogą mailową na adres: biuro@e-insportline.pl. Zgłoszenie powinno zawierać takie informacje jak: Imię i Nazwisko / Numer telefonu / Adres / Dowód zakupu / Nazwa produktu / Opis Wady. Klienci hurtowi zobowiązani są do złożenia zgłoszenia za pośrednictwem panelu klienta dostępnego na stronie internetowej: Klient zostanie poinformowany o zakończeniu i wyniku reklamacji przez lub telefonicznie. insportline Polska Ciemiętniki 9, 9-0 Kluczewsko Telefon: , biuro@e-insportline.pl NIP: REGON:
