1 Viessmann Vitogate 200 EIB Parametry Tryby pracy Kody błędów Bajt błędu meldowanie usterek Vitogate 200 EIB

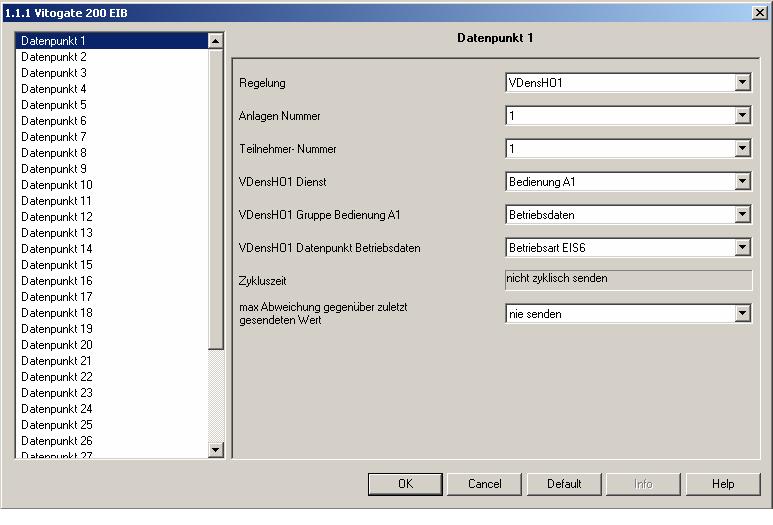

2 Vitocom 200 EIB umożliwia przesył danych pomiędzy regulatorami Vitotoronic pracującymi w sieci LON do systemu inteligentnych budynków KNX. Do wyboru są 34 obiekty komunikacyjne. Przesyłanie zbiorcze usterek wymaga bitu błędu (Fehlerbit) i/lub bajtu błędu określającego usterkę (Fehlerbyte). Dla każdego obiektu komunikacyjnego można ustawić następujące parametry: 1. Typ regulatora (Regelung) 2. Numer instalacji LON (Anlagen Nummer) 3. Numer odbiornika (Teilnehmer-Nummer) 4. Wybór danych dot. kotła/obiegów grzewczych (Dienst) 5. Grupa danych (Gruppe) 6. Wybór danych dostępnych z regulatora kotła (Datenpunkt) 7. Czas cyklu odczytu (Zykluszeit)*) 8. Maksymalna odchyłka od poprzednio wysłanej wartości danych (ma. Abweichung gegenüber zuletzt gesendeten Wert) *) Ustawienie cyklicznego odczytu jest możliwe tylko dla punktu 32 (Datenpunkt 32). Ten punkt jest odpowiedzialny za czasowy odczyt danych regulatora., które mają być zapisywanie przez EIB, powinny mieć ustawiony parametr na nie przesyłać (nie senden) Aby zmniejszyć do minimum obciążenie sieci, powinno się ustawić najwyżej 16 punktów do cyklicznego przesyłu danych Vitogate 200 EIB

3 Wybór w Menu V050HK1W V050HK1M V050HK3 V100GC1 V200GW1 V300GW2 V333MW1S V333MW2 VScotHC VScotHO1 VPlusHC VPlusHO1 VDensHC VPendHC VDensHO1 VPendHO1 Typ regulatora Vitotronic Vitotronic 050, typ HK1W, HK1S Vitotronic 200-H, typ HK1W, HK1S Vitotronic 050, typ HK1M Vitotronic 200-H, typ HK1M Vitotronic 050, typ HK3W, HK3S Vitotronic 200-H, typ HK3W, HK3S Vitotronic 100, typ GC1 Vitotronic 200, typ GW1 Vitotronic 300, typ GW2 Vitotronic 333, typ MW1, MW1S Vitotronic 300-K, typ MW1, MW1S Vitotronic 333, typ MW2 Vitotronic 300-K, typ MW2 Vitotronic 100, typ HC1, HC2 Vitoronic 200, typ HO1 Vitotronic 100, typ HC1, HC2 Vitotronic 200, Typ HO1 Vitotronic 200, typ KW6 Vitotronic 100, typ HC1, HC2 Vitotronic 100, typ HC1, HC2 Vitoronic 200, typ HO1 Vitoronic 200, typ HO1 Vitogate 200 EIB

4 Stan Grupa V050HK1W V050HK1M V050HK3 V100GC1 V200GW1 Obsługa A1 (Bedienung A1) Betriebsdaten (Stan pracy) Tryb pracy Obsługa M1 Wymagana temperatura kotła Wymagana temperatura pomieszczenia (normalna) Zdalne sterowanie temperatura normalna pomieszczenia Wymagana temperatura pomieszczenia w trybie zredukowanym Wymagana temperatura cwu Nachylenie krzywej grzewczej Przesunięcie krzywej grzewczej Obsługa M2 Stan pracy Tryb pracy Wymagana temperatura pomieszczenia (normalna) Zdalne sterowanie temperatura normalna pomieszczenia Wymagana temperatura pomieszczenia w trybie zredukowanym Wymagana temperatura cwu Nachylenie krzywej grzewczej Przesunięcie krzywej grzewczej Obsługa M3 Stan pracy Tryb pracy Wymagana temperatura pomieszczenia (normalna) Wymagana temperatura pomieszczenia w trybie zredukowanym Wymagana temperatura cwu Nachylenie krzywej grzewczej Przesunięcie krzywej grzewczej Informacja Ogólne Temperatura zewnętrzna Kocioł Temperatura kotła Kaskada Temperatura spalin Wyjście 20 Wyjście 29 Pompa wewnętrzna Palnik 1 stopień Palnik 2 stopień Vitogate 200 EIB

5 Stan Grupa V050HK1W V050HK1M V050HK3 V100GC1 V200GW1 Czas pracy palnika Temperatura zasilania urządzenia Temperatura kotła (kocioł 1) Temperatura kotła (kocioł 2) Temperatura kotła (kocioł 3) Temperatura kotła (kocioł 4) Wyjście 29 Obieg A1 Aktualny tryb pracy Obieg M1 Temperatura zasilania Pompa obiegu grzewczego Obieg M2 Aktualny tryb pracy Temperatura zasilania Pompa obiegu grzewczego Obieg M3 Aktualny tryb pracy Temperatura zasilania Pompa obiegu grzewczego Ciepła woda Temperatura c.w.u. czujnik 1 Temperatura c.w.u. czujnik 2 Pompa ładowania zasobnika Pompa cyrkulacyjna Wyjście 20 Temperatura czujnika zasobnika/ładowania/komfortu Temperatura na wypływie cwu Solar Temperatura zasobnika dla kolektora słonecznego Temperatura kolektora Pompa solarna Czas pracy kolektora Ilość/uzysk ciepła z kolektora Diagnostyka Kocioł Wymagana temperatura kotła (efektywna) Kaskada Temperatura kotła Vitogate 200 EIB

6 Stan Grupa V050HK1W V050HK1M V050HK3 V100GC1 V200GW1 Konserwacja Wydajność planowana kotła (efektywna) Moc palnika Temperatura powrotu 17A Temperatura powrotu 17B Temperatura wymagana zasilania urządzenia Temperatura wymagana kotła Maksymalna osiągnięta temperatura spalin Obieg A1 Temperatura wymagana zasilania Obieg M1 Wewnętrzna pompa obiegowa Obieg M2 Obieg M3 CWU Rozrzerzenie zewnętrzne Temperatura wymagana zasilania Temperatura wymagana zasilania włącz. DTK Wewnętrzna pompa obiegowa Temperatura wymagana zasilania Temperatura wymagana zasilania włącz. DTK Wymagana temperatura cwu Wyjście 20 Wewnętrzna pompa obiegowa Pompa ładowania zasobnika Pompa cyrkulacyjna Vitogate 200 EIB

7 Stan Grupa V300GW2 V333MW1S V333MW2 Obsługa A1 (Bedienung A1) Betriebsdaten (Stan pracy) VscotHC VplusHC VdensHC VPendHC VscotHO1 VplusHO1 VdensHO1 VPendHO1 Tryb pracy Obsługa M1 Wymagana temperatura kotła Wymagana temperatura pomieszczenia (normalna) Zdalne sterowanie temperatura normalna pomieszczenia Wymagana temperatura pomieszczenia w trybie zredukowanym Wymagana temperatura cwu Nachylenie krzywej grzewczej Przesunięcie krzywej grzewczej Obsługa M2 Stan pracy Tryb pracy Wymagana temperatura pomieszczenia (normalna) Zdalne sterowanie temperatura normalna pomieszczenia Wymagana temperatura pomieszczenia w trybie zredukowanym Wymagana temperatura cwu Nachylenie krzywej grzewczej Przesunięcie krzywej grzewczej Obsługa M3 Stan pracy Tryb pracy Wymagana temperatura pomieszczenia (normalna) Wymagana temperatura pomieszczenia w trybie zredukowanym Wymagana temperatura cwu Nachylenie krzywej grzewczej Przesunięcie krzywej grzewczej Informacja Ogólne Temperatura zewnętrzna Kocioł Temperatura kotła Kaskada Temperatura spalin Wyjście 20 Wyjście 29 Pompa wewnętrzna Palnik 1 stopień Vitogate 200 EIB

8 Stan Grupa V300GW2 V333MW1S V333MW2 Palnik 2 stopień VscotHC VplusHC VdensHC VPendHC VscotHO1 VplusHO1 VdensHO1 VPendHO1 Czas pracy palnika Temperatura zasilania urządzenia Temperatura kotła (kocioł 1) Temperatura kotła (kocioł 2) Temperatura kotła (kocioł 3) Temperatura kotła (kocioł 4) Wyjście 29 Obieg A1 Aktualny tryb pracy Obieg M1 Temperatura zasilania Pompa obiegu grzewczego Obieg M2 Aktualny tryb pracy Temperatura zasilania Pompa obiegu grzewczego Obieg M3 Aktualny tryb pracy Temperatura zasilania Pompa obiegu grzewczego Ciepła woda Temperatura c.w.u. czujnik 1 Temperatura c.w.u. czujnik 2 Pompa ładowania zasobnika Pompa cyrkulacyjna Wyjście 20 Temperatura czujnika zasobnika/ładowania/komfortu Temperatura na wypływie cwu Solar Temperatura zasobnika dla kolektora słonecznego Temperatura kolektora Pompa solarna Czas pracy kolektora Ilość/uzysk ciepła z kolektora Vitogate 200 EIB

9 Stan Grupa V300GW2 V333MW1S V333MW2 Diagnostyka Kocioł Wymagana temperatura kotła (efektywna) Kaskada Temperatura kotła Wydajność planowana kotła (efektywna) Moc palnika Temperatura powrotu 17A Temperatura powrotu 17B Temperatura wymagana zasilania urządzenia VscotHC VplusHC VdensHC VPendHC VscotHO1 VplusHO1 VdensHO1 VPendHO1 Temperatura wymagana kotła Konserwacja Maksymalna osiągnięta temperatura spalin Obieg A1 Temperatura wymagana zasilania Obieg M1 Wewnętrzna pompa obiegowa Obieg M2 Temperatura wymagana zasilania Temperatura wymagana zasilania włącz. DTK Wewnętrzna pompa obiegowa Obieg M3 Temperatura wymagana zasilania Temperatura wymagana zasilania włącz. DTK CWU Wymagana temperatura cwu Rozrzerzenie zewnętrzne Wyjście 20 Wewnętrzna pompa obiegowa Pompa ładowania zasobnika Pompa cyrkulacyjna Vitogate 200 EIB

10 Oznaczenie zmiennych Obieg grzewczy (Heizkreis) A1/M1 Moduł obsługowy Tryb pracy (Betriebsart) Poziom dostępu read/write zapis/odczyt Vitogate 200 EIB ETS Typowy punkt danych (DPT) Wartość Min Ma 1 Bajt DPT5 0 2/4 Obieg grzewczy M2 Betriebsart read/write 1 Bajt DPT5 0 2/4 Obieg grzewczy M3 Betriebsart read/write 1 Bajt DPT5 0 2 Obieg A1/M1 Temperatura NORMALNA pomieszczenia (Raumsolltemperatur Normalbetrieb) read/write 2 Bajty DPT Obieg M2 Temperatura NORMALNA read/write 2 Bajty DPT Obieg M3 Temperatura NORMALNA read/write 2 Bajty DPT Obieg A1/M1 Temperatura ZREDUKOWANA pomieszczenia (Raumsolltemperatur rediuzierter Betrieb) read/write 2 Bajty DPT Obieg M2 Temperatura ZREDUKOWANA read/write 2 Bajty DPT Obieg M3 Temperatura ZREDUKOWANA read/write 2 Bajty DPT Obieg A1/M1 Przesunięcie równoległe krzywej grzewczej (Niveau der Heizkennlinie) read/write 2 Bajty DPT Obieg M2 Przesunięcie krzywej grzewczej read/write 2 Bajty DPT Obieg M3 Przesunięcie krzywej grzewczej read/write 2 Bajty DPT Obieg A1/M1 Nachylenie krzywej grzewczej (Neigung der Heizkennlinie) read/write 2 Bajty DPT9 0,2 3,5 Obieg M2 Nachylenie krzywej grzewczej read/write 2 Bajty DPT9 0,2 3,5 Obieg M3 Nachylenie krzywej grzewczej read/write 2 Bajty DPT9 0,2 3,5 Temperatura wymagana ciepłej wody użytkowej (Warmwassersolltemperatur) read/write 2 Bajty DPT Obieg A1/M1 aktualny tryb pracy (aktuelle Betriebsart) read 1 Bajt DPT5 0 3 Obieg M2 aktuelle Betriebsart read 1 Bajt DPT5 0 3 Obieg M3 aktuelle Betriebsart read 1 Bajt DPT5 0 3 Obieg A1/M1 Pompa obiegowa (Heizkreispumpe) read 1 Bit DPT1 0 1 Obieg M2 Heizkreispumpe read 1 Bit DPT1 0 1 Obieg M3 Heizkreispumpe read 1 Bit DPT1 0 1 Obieg A1/M1 Temperatura zasilania (Vorlauftemperatur) read 2 Bajty DPT Obieg M2 Vorlauftemperatur read 2 Bajty DPT Obieg M3 Vorlauftemperatur read 2 Bajty DPT Vitogate 200 EIB

11 Temperatura ciepłej wody użytkowej czujnik 2 (Warmwassertemperatur Speicherfühler 1) Vitogate 200 EIB read 2 Bajty DPT Temperatura CWU czujnik 2 read 2 Bajty DPT Przygotowanie CWU pompa ładująca podgrzewacz (Warmwasserbereitung Speicherladepumpe) read 1 Bit DPT1 0 1 Pompa ładująca podgrzewacz (Speicherladepumpe) read 1 Bit DPT1 0 1 Pompa cyrkulacyjna (Zirkulationspumpe) read 1 Bit DPT1 0 1 Temperatura zewnętrzna (Aussentemperatur) read 2 Bajty DPT Temperatura kotła (Kesseltemperatur) read 2 Bajty DPT Temperatura spalin (Abgastemperatur) read 2 Bajty DPT Czujnik temperatury powrotu 17A (Rücklauftemperatur 17A) read 2 Bajty DPT Czujnik temperatury powrotu 17B read 2 Bajty DPT Wyjście 20 (Ausgang 20) read 1 Bit DPT1 0 1 Wyjście 29 (Ausgang 29) read 1 Bit DPT1 0 1 Palnik 1-stopień (Brenner 1. Stufe) read 1 Bit DPT1 0 1 Palnik 2-stopień (Brenner 2. Stufe) read 1 Bit DPT1 0 1 Palnik liczba godzin pracy / 1-stopień (Brenner-Betriebsstunden / 1. Stufe) read 4 Bajty DPT16 Moc aktualna palnika (Brennerleistung) read 2 Bajty DPT Efektywna wymagana moc kotła (Kesselsollleistung effektiv) read 2 Bajty DPT Efektywna wymagana temperatura kotła (Kesselsolltemperatur effektiv) read 2 Bajty DPT Temperatura wymagana kotła (Kesselsolltemperatur) read 2 Bajty DPT Obieg A1/M1 Temperatura wymagana na zasilaniu (Vorlaufsolltemperatur) read 2 Bajty DPT Obieg M2 Temperatura wymagana zasilania read 2 Bajty DPT Obieg M3 Temperatura wymagana zasilania read 2 Bajty DPT Kaskada Kocioł 1 Aktualna temperatura kotła (Kessel 1 Kesseltemperatur) read 2 Bajty DPT Kocioł 2 Aktualna temperatura kotła read 2 Bajty DPT Vitogate 200 EIB

12 Kocioł 3 Aktualna temperatura kotła read 2 Bajty DPT Kocioł 4 Aktualna temperatura kotła read 2 Bajty DPT Kaskada Temperatura wspólnego zasilania (Vorlauftemperatur Anlage) read 2 Bajty DPT Kaskada Wymagana temperatura wspólnego zasilania (Vorlaufsolltemperatur Anlage) read 2 Bajty DPT Układ solarny czas pracy (Solaranlage Betriebsstunden) read 2 Bajty DPT9 Układ solarny temperatura kolektora (Solaranlage Kollektortemperatur) read 2 Bajty DPT9 Układ solarny pompa (Solaranlage Pumpe) read 1 Bit DPT1 0 1 Układ solarny temperatura podgrzewacza (Speichertemperatur) read 2 Bajty DPT Obieg A1/M1 zdalne sterowanie temperatura NORMALNA pomieszczenia (eterne Raumsolltemperatur Normalbetrieb) read/write 2 Bajty DPT Obieg M2 zdalne sterowanie temperatura NORMALNA pomieszczenia read/write 2 Bajty DPT Temperatury: komfortu, podgrzewacza, czujik ładowania (Temperatur Komfort-, Speicher-, Ladesensor) read 2 Bajty DPT Temperatura wybiegu (Auslauftemperatur) read 2 Bajty DPT Wewnętrzna pompa (Interne Pumpe) read 1 Bit DPT9 0 1 Obieg A1/M1 Temperatura pomieszczenia (Raumtemperatur) read 2 Bajty DPT Vitogate 200 EIB

13 Tryby pracy, które można ustawić w regulatorze kotła poprzez magistralę EIB: Vitogate 200 EIB A) V200-H HK1 i HK3/V100GC1/V200GW1/V300GW2/V300-K MW1 i MW2 Wyjaśnienie punktu danych Betriebsart (tryb pracy) (flaga read/write - zapis/odczyt) Wartość Znaczenie tryb pracy Wyłączenie (Stand-By) Tylko ciepła woda Ogrzewanie i ciepła woda B) V100HC1/V100HC2 Wyjaśnienie punktu danych Betriebsart (tryb pracy) (flaga read/write) Wartość Znaczenie tryb pracy Wyłączenie (Stand-By) Tylko ciepła woda Ogrzewanie i ciepła woda C) V200HO1 Wyjaśnienie punktu danych Betriebsart (tryb pracy) (flaga read/write) Wartość Znaczenie tryb pracy Wyłączenie (Stand-By) Tylko ciepła woda Ogrzewanie i ciepła woda Vitogate 200 EIB

14 Wewnętrzne tryby pracy regulatora Vitogate 200 EIB V200-H HK1 i HK3/V100GC1/V200GW1/V300GW2/V300-K MW1 i MW2 V100HC1/V100HC2 V200HO1 Wyjaśnienie punktu danych Aktuelle Betriebsart (aktualny tryb pracy) (flaga read tylko do odczytu) Wartość Znaczenie tryb pracy Wyłączenie (Stand-By) Tryb zredukowany (z regulatorem pomieszczenia) Tryb pracy normalnej (z reg. pomieszczenia) Tryb pracy normalnej (bez reg. pomieszczenia) Vitogate 200 EIB

15 Kody błędów i ich znaczenie Vitogate 200 EIB 00 Instalacja bez błędów 0F Instalacja do przeglądu (na wyświetlaczu pojawia się opis Serwis lub Przegląd) 10 Zwarcie czujnika temperatury zewnętrznej 18 Przerwa czujnika temperatury zewnętrznej 20 Zwarcie czujnika zasilania obiegu 1 28 Przerwa czujnika zasilania obiegu 1 30 Zwarcie czujnika temperatury kotła 38 Przerwa czujnika temperatury kotła 40 Zwarcie czujnika zasilania obiegu 2 41 Zwarcie czujnika powrotu obiegu 2 44 Zwarcie czujnika zasilania obiegu 3 45 Przerwa czujnika powrotu obiegu 3 48 Przerwa czujnika zasilania obiegu 2 49 Przerwa czujnika powrotu obiegu 2 4C Przerwa czujnika zasilania obiegu 3 4d Przerwa czujnika powrotu 50 Zwarcie czujnika temperatury podgrzewacza 51 Zwarcie czujnika temperatury podgrzewacza 2 58 Przerwa czujnika temperatury podgrzewacza 59 Przerwa czujnika temperatury podgrzewacza 2 60 Zwarcie czujnika powrotu nr Przerwa czujnika powrotu nr Zwarcie czujnika powrotu/zasilania 17B 78 Przerwa czujnika powrotu/zasilania 17B 92 Solar: zwarcie czujnika temp. kolektora 93 Solar: zwarcie czujnika temp. powrotu kolektora 94 Solar: zwarcie czujnika temp. podgrzewacza 9A Solar: przerwa czujnik temp. kolektora 9B Solar: przerwa czujnik temp. powrotu kolektora 9C Solar: przerwa czujnik temp. podgrzewacza 9F Solar: zbiorczy meldunek usterki A7 Błąd modułu obsługowego (element sterujący) Vitogate 200 EIB

16 Kody błędów i ich znaczenie Vitogate 200 EIB AE Błąd wewnętrzny mieszacza AF Błąd wewnętrzny Mieszacza B0 Zwarcie czujnik wypływu spalin B1 Błąd komunikacji z modułem obsługowym (wewnętrzny) B4 Błąd wewnętrzny B5 Błąd wewnętrzny B6 Błąd wewnętrzny błędnie rozpoznanie urządzenia/wykrycie sprzętu B7 Błąd wewnętrzny brak wtyku kodującego lub wtyk uszkodzony B8 Przerwa czujnik wypływu spalin BA Błąd komunikacyjny zewstawu uzupełniającego obiegu mieszacza (KM-Bus) BC Błąd komunikacyjny zdalnego sterowania Vitotrol obiegu A1 (KM-Bus) Bd Błąd komunikacyjny zdalnego sterowania Vitotrol obiegu M2 (KM-Bus) BE Błąd komunikacyjny zdalnego sterowania Vitotrol obiegu M3 (KM-Bus) BF Nieprawidłowy moduł LON C1 Zewnętrzne meldowanie usterki kotła C2 Błąd komunikacyjny regulatora systemów solarnych C5 Błąd komunikacyjny wewnętrznej pompy z regulowanymi obrotami C6 Błąd komunikacyjny pompy obiegu grzewczego z regulacją obrotów, obieg grzewczy M2 C7 Błąd komunikacyjny zewnętrznej pompy obiegu grzewczego z regulacją obrotów, obieg grzewczy A1 C8 Błąd czujnik poziomu wody C9 Błąd ciśnienie maksymalne CA Błąd ciśnienie minimalne/maksymalne ciśnienie 2 Cb Błąd ciśnienie minimalne 2 CC Zarezerwowane dla urządzenia zewnętrznego CD Błąd komunikacyjny Vitocom 300 (KM-Bus) CE Błąd komunikacyjny modułu sterującego V (KM-Bus) CE Błąd komunikacyjny zestawu uzupełniającego (KM-Bus) CF Błąd komunikacyjny modułu LON D1 Usterka palnika D4 Usterka STB D5 Kaskada: kocioł nie zgłasza się w układzie kaskadowym D6 Adapter wtykowy zewnętrznych urządzeń zabezpieczających: błąd wejścia DE1 Vitogate 200 EIB

17 Kody błędów i ich znaczenie Vitogate 200 EIB D7 D8 DA DB DC DD DE DF E0 E4 E5 E6 F0 F1 F2 F3 F4 F5 F6 F7 F8 F9 FA FC FD FE FF Adapter wtykowy zewnętrznych urządzeń zabezpieczających: błąd wejścia DE2 Adapter wtykowy zewnętrznych urządzeń zabezpieczających: błąd wejścia DE3 Zwarcie czujnik temp. pomieszczenia, obieg instalacji A1 Zwarcie czujnik temp. pomieszczenia, obieg instalacji M2 Zwarcie czujnik temp. pomieszczenia, obieg instalacji M3 Przerwa czujnik temp. pomieszczenia, obieg instalacji A1 Przerwa czujnik temp. pomieszczenia, obieg instalacji M2 Przerwa czujnik temp. pomieszczenia, obieg instalacji M3 Usterka: zewnętrzny odbiornik/urządzenie sieci LON Usterka: zasilacz Błąd wewnętrzny automatu palnikowego Zablokowany system powietrzno/spalinowy Błąd komunikacyjny automat palnikowy Usterka palnika zadziałał ogranicznik temperatury spalin Usterka palnika zadziałał ogranicznik temperatury Usterka palnika podczas startu palina obecny sygnał płomienia Usterka palnika brak sygnału płomienia Usterka palnika presostat przy starcie nieotwarty lub po osiągnięciu mocy startowej niezamknięty Usterka palnika czujnik ciśnienia gazu przy starcie nieotwarty lub po stabilizacji płomienia niezamknięty Zwarcie czujnik ciśnienia lub wartość poza tolerancją Zawór paliwowy zamyka się z opóźnieniem Za niskie obroty wentylatora podczas startu palnika Za wysokie obroty wentylatora podczas startu palnika Uszkodzona cewka modulacyjna zaworu gazowego, uszkodzony regulator gazu lub zablokowana droga spalin Usterka automatu palnikowego lub wtyku kodowego kotła Wtyk kodowy uszkodzony, zły wtyk kodowy, silne oddziaływanie zakłócającego pola elektromagnetycznego lub uszkodzona płyta główna Błąd wewnętrzny regulatora lub silne oddziaływanie zakłócającego pola elektromagnetycznego Vitogate 200 EIB

18 Znaczenie punktu danych Fehlerbyte (bajt błędu) w ETS Vitogate 200 EIB W tym punkcie danych przechowywana jest 4-bajtowa wartość bez znaku 1.) Zgłoszenie usterki wewnętrznej na menadżerze usterek [80 Bajt 0 Bajt 1 Bajt 2 Bajt 3] [80 Numer instalacji Numer odbiornika Kod błędu (he) Np: Przerwa czujnik temp. kotła 2.) Zgłoszenie usterki z menadżera usterek usterka odbiornika w sieci LON [80 Bajt 0 Bajt 1 Bajt 2 Bajt 3] [80 Numer instalacji Numer odbiornika Nr odbiornika z usterką Kod błędu (he) Np: Usterka odbiornika nr (he), 1 (dec) 3.) Zgłoszenie usterki na urządzeniu w sieci LON [80 Bajt 0 Bajt 1 Bajt 2 Bajt 3] [80 Numer instalacji Numer odbiornika Nr odbiornika z usterką Kod błędu (he) Np: A E0 Usterka odbiornika nr 10 00A (he), 10 (dec) Usterka: zewnętrzny odbiornik/urządzenie sieci LON Vitogate 200 EIB
