2 DZIAŁ - osadniki gnilne, str. 4-6 DZIAŁ 2 - oczyszczalnie z pakietami, str. 7- DZIAŁ 3 - oczyszczalnie biologiczne ZBS, str DZIAŁ 4 - moduły GSM, str DZIAŁ 5 - oczyszczalnie biologiczne ZBB, str DZIAŁ 6 - zbiorniki bezodpływowe, str DZIAŁ 7 - studzienki kanalizacyjne, str. 47 DZIAŁ 8 - separatory tłuszczu, str DZIAŁ 9 - separatory koalescencyjne, str jest firmą zajmującą się produkcją wyrobów z polietylenu (HDPE), obejmujących następujący asortyment: - oczyszczalnie ścieków (od 4 LM do 560 LM) - zbiorniki bezodpływowe (od 2m3 do 75m3) - separatory tłuszczu oraz koalescencyjne - studzienki wodomierzowe, kanalizacyjne - przepompownie ścieków - osadniki gnilne, wstępne oraz retencyjne DZIAŁ 0 - studzienki wodomierzowe, str DZIAŁ - przepompownie, str DZIAŁ 2 - nadbudowy włazu, str. 76 DZIAŁ 3 - zbiorniki na deszczówkę, str W naszym dotychczasowym dorobku zgromadziliśmy ponad trzydzieści nagród i wyróżnień. Oferowane produkty posiadają Aprobaty Techniczne, Atesty Higieniczne i oznakowanie CE Szerokie grono naszych odbiorców obejmuje firmy krajowe jak i zagraniczne. Jakość naszych produktów staramy się utrzymać na jak najwyższym poziomie, a szerokie zaplecze techniczne umożliwia modyfikację oferty.,

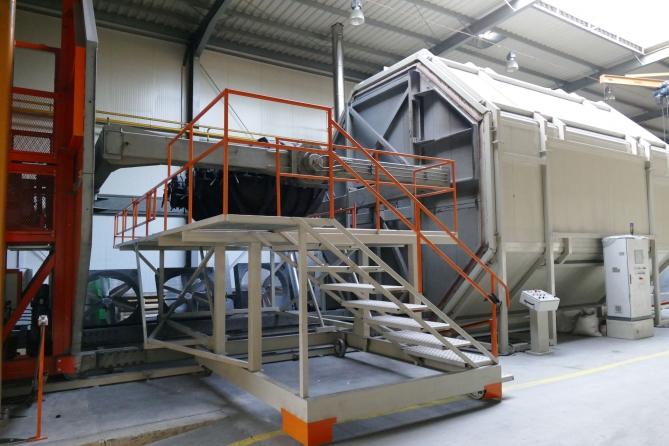

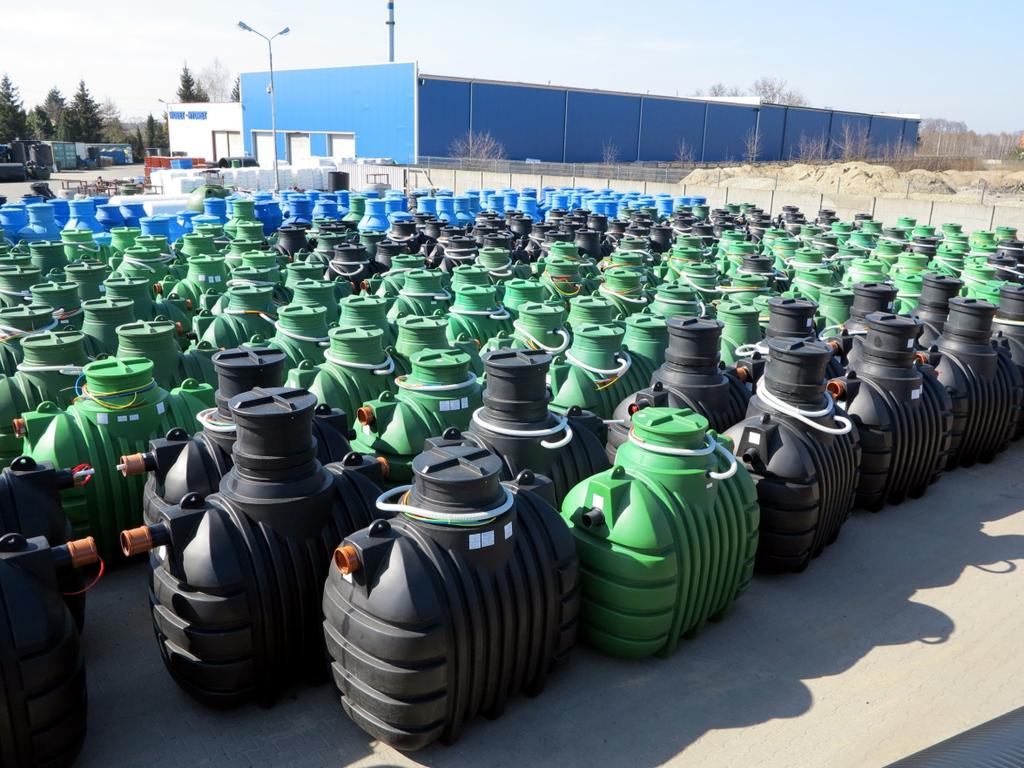

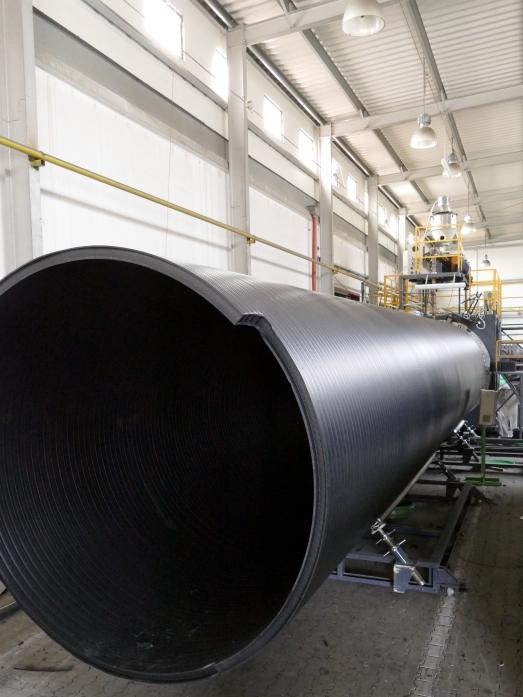

3 POLSKA MYŚL TECHNICZNA I POLSKA PODUKCJA W TOSCE O NASZE ŚODOWISKO! Początkowa oferta naszej firmy obejmowała zbiorniki bezodpływowe oraz oczyszczalnie drenażowe. Wskutek doświadczeń związanych z instalacją naszych wyrobów oraz rozwoju działu technologicznego mogliśmy z czasem wprowadzać nowe wyroby i rozszerzać zakres oferty. Oczyszczalnie drenażowe zostały uzupełnione o oczyszczalnie biologiczne dla dużych obiektów, a następnie o wersje kompaktowe. W związku z rosnącymi wymaganiami rynkowymi zmodyfikowaliśmy zaplecze produkcyjne oraz uzyskaliśmy nowe certyfikaty. Obecnie, oferujemy kompleksową obsługę klienta, obejmującą między innymi doradztwo, projektowanie i instalację.,

4 OSADNIKI GNILNE Z POLIETYLENU (HDPE) DZIAŁ - osadniki gnilne Osadniki pełnią rolę wstępnego urządzenia w przydomowych oczyszczalniach ścieków. Podstawową jego funkcją jest retencjonowanie ładunku ścieków, doprowadzanych w sposób bardzo nierównomierny oraz uśrednianie ich składu. W osadnikach zachodzą zjawiska sedymentacji i flotacji, które powodują oddzielenie substancji lekkich (oleje, tłuszcze) od substancji opadających na dno zbiornika. Proces przetwarzania dokonywany jest przy udziale bioaktywatorów, wprowadzanych do tego środowiska za pomocą odpowiednich biopreparatów. W ofercie firmy znajdują się osadniki jedno, dwu i trzykomorowe. Podział osadnika na komory umożliwia polepszenie procesów separacji, zabezpiecza również filtr przed zamuleniem co przyczynia się do polepszenia osiąganych rezultatów. Wypełnienie filtra jest wykonane z tworzyw sztucznych i nie wymaga okresowej wymiany. dopływu Długość Szerokość widok na dłuższy bok zbiornika widok na krótszy bok zbiornika Produkt posiada następujące certyfikaty: Zgodność z normą: PN-EN 2566-:2004/A:2006 Atest Higieniczny : BK/W/0338/02/208 Pojemność osadnika doplywu 3 m 2,0 2,0 3,0 3,0 3,5* 4,5 m..,05,6,05,6,36 Szerokość m... m..,4,4,4,6 Długość m. M. 2,2 2,0 3,3 3,2 3,2 3,5 Liczba komór Przepustowość maksymalna m3/d 0,60 0,60 0,90 0,90,05* 0 * - oferowany w zależności od średnicy przyłączy wlotu Długość widok na dłuższy bok zbiornika 4 Szerokość widok na krótszy bok zbiornika Producent:, info@wobet-hydret.pl

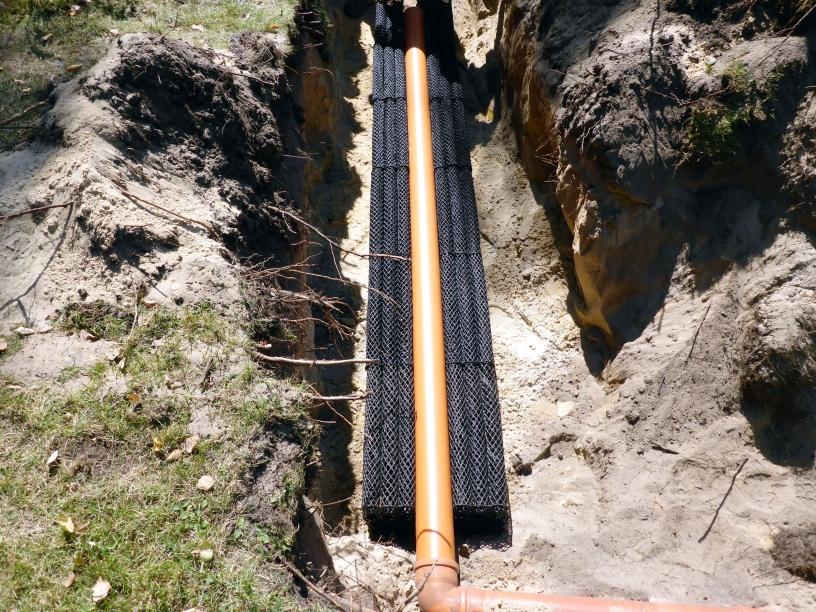

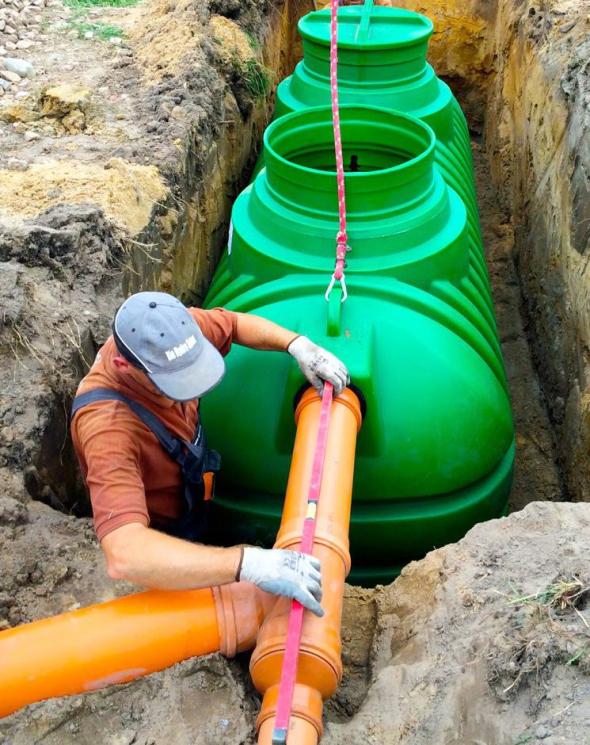

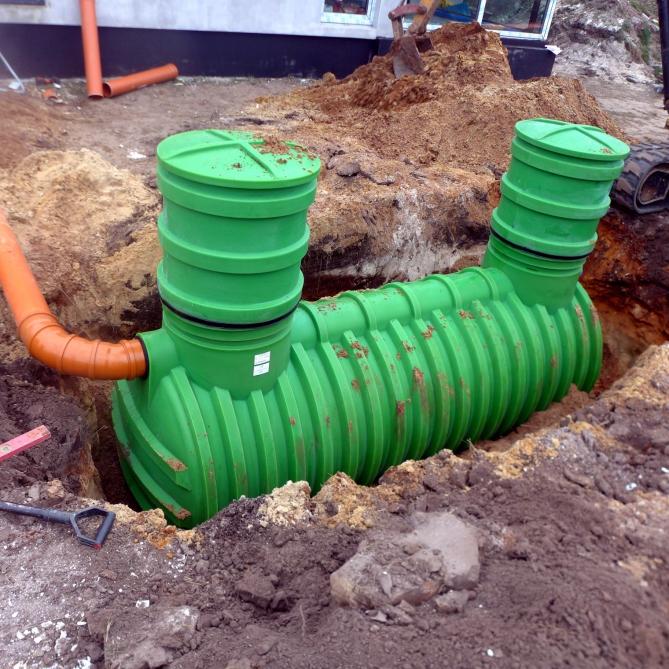

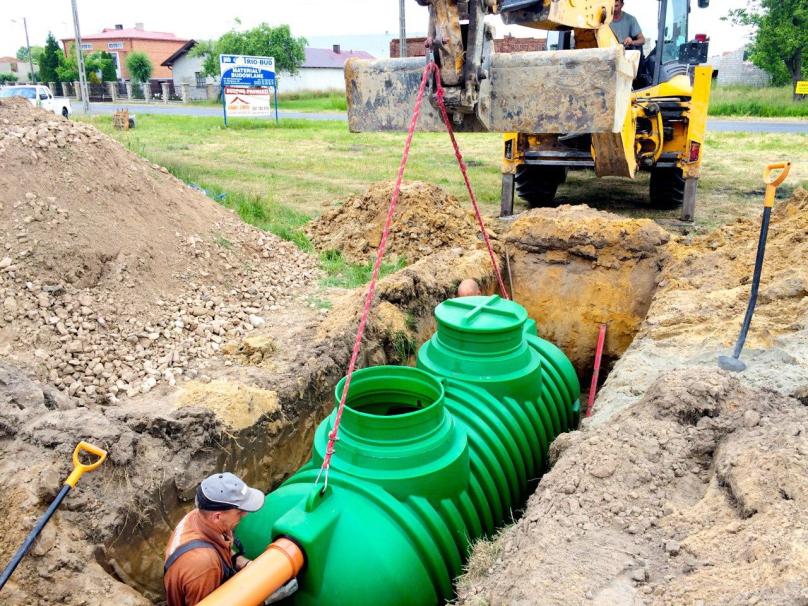

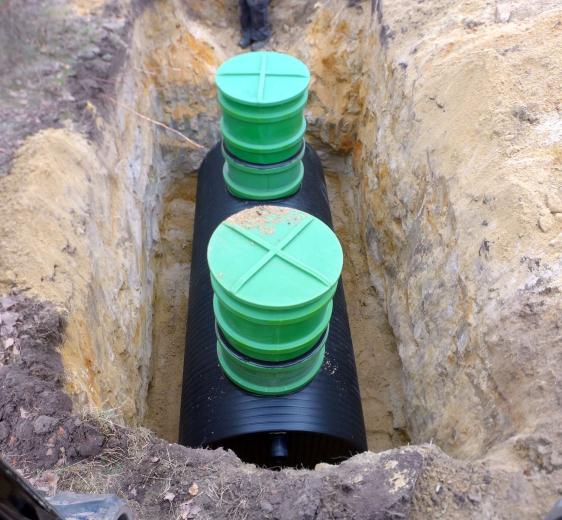

5 fot. Bio Hydro System Montaż pakietów PO-2 DZIAŁ - osadniki gnilne Montaż pakietów PO- fot. Bio Hydro System fot. Bio Hydro System Powyższe zdjęcia dotyczą montażu nowej wersji osadnika 3m3 Po prawej montaż osadnika 3m3 Producent:, info@wobet-hydret.pl 5

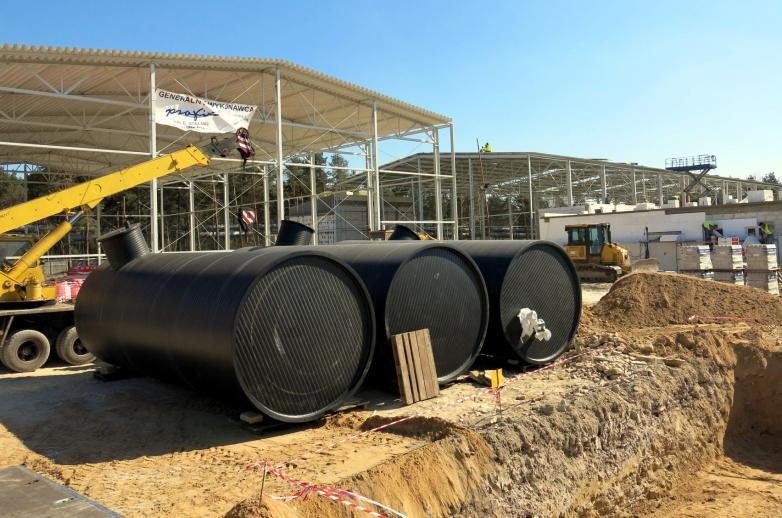

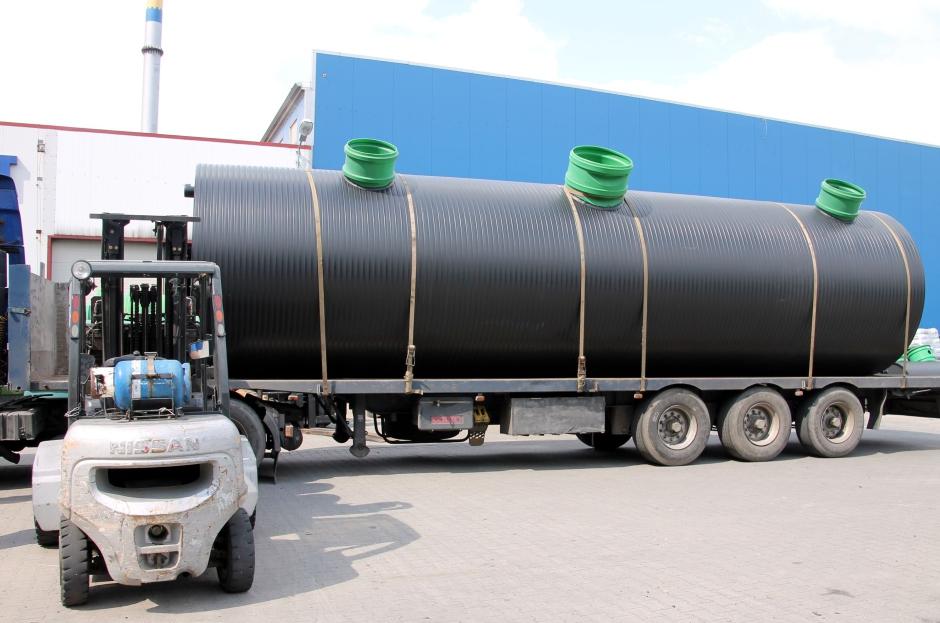

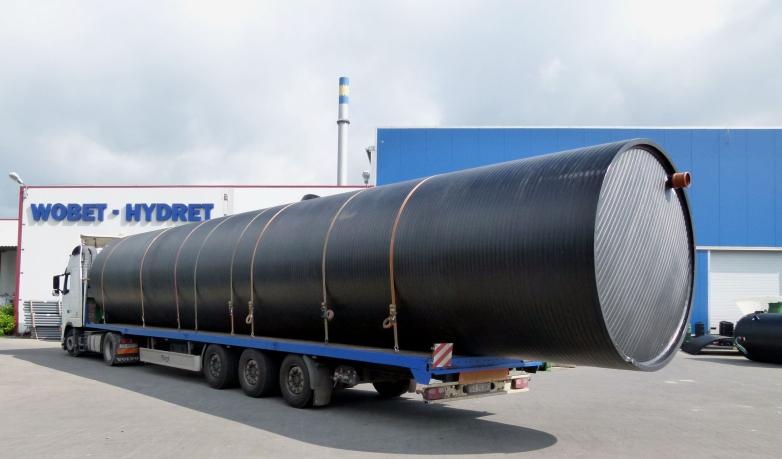

6 OSADNIKI GNILNE Z POLIETYLENU (HDPE) DWUPŁASZCZOWE DZIAŁ - osadniki gnilne Osadniki gnilne dwupłaszczowe stanowią uzupełnienia typoszeregu osadników jednopłaszczowych. Charakteryzują się większą wytrzymałością jak i większym zakresem dostępnych pojemności. Modele o małych pojemnościach stosowane są, gdy znaczna głębokość montażu lub wysoki poziom wód gruntowych utrudniają, bądź uniemożliwiają montaż osadnika jednopłaszczowego zgodnie z wymogami instrukcji. Osadniki o dużych pojemnościach stanowią zazwyczaj element bardziej rozbudowanych systemów oczyszczalni biologicznych. Dobór pojemności, ilości i wielkości komór oraz sposobu ich wykoannia jest określany przez projektanta. Do zalet takiej konstrukcji osadnika należy również możliwość stosowania włazów o większej średnicy tj. 0,8m, zamiast typowych ( tj. 0,6m ). Dotyczy to jednak średnic korpusu nie mniejszych niż,5m. OSADNIK 3m3 OSADNIK 7m3 OSADNIK 5m3 Standardowe osadniki w wersji dwupłaszczowej mogą zostać przysypane,0 m warstwą obsypki ( dla średnicy korpusu m i,5m ). Oferta obejmuje również osadniki o większych średnicach ( 2,0-2,5m ) 3 oraz pojemności nawet do 60m, jednak są one produkowane pod zamówienie i wg. wymogów wytrzymałościowych, określonych przez zamawiającego lub w projekcie. Widok na krótszy bok osadnika Produkt posiada następujące certyfikaty: Zgodność z normą: PN-EN 2566-:2004/A:2006 Atest Higieniczny : BK/W/0338/02/208 dopływu / odpływu Pojemność osadnika m3 2,0 3,0 4,0 4,5 5,0 5,0 6,0 7,0 8,0 9,0 0,0 2,0 6 Dopływu m. M.,00,00,00,00, Odpływu m. M. 0,95 0,95 0,95 0,95 0, Podana w tabeli wartość przepustowości, należy traktować jako poglądową, która w trakcie realizacji projektu może ulec zmianie. Średnica m. M.,5,5,5,5,5,5,5 Długość m. M. 2,2 3,3 3,7 4,2 5, 3, 3,7 4,8 5,4 6,0 6,5 7,7 Liczba komór Przepustowość maksymalna m3/d 0,60 0,90 0,50,80,80 2,0 2,40 2,70 3,00 3,30 3,90 Producent:, info@wobet-hydret.pl

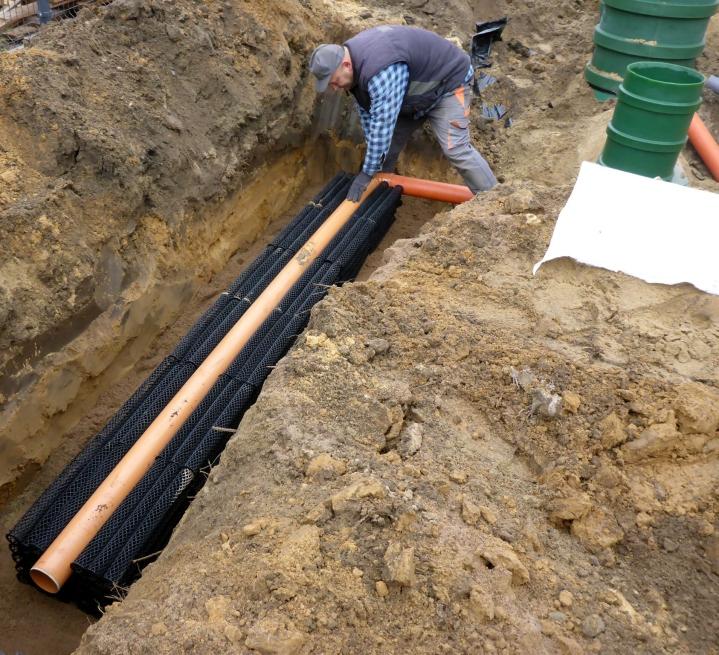

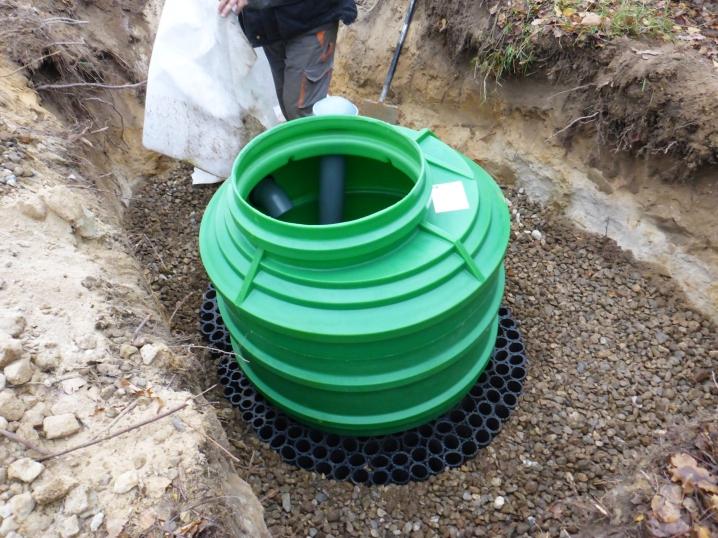

7 Systemy oczyszczalni ścieków, realizowane w postaci osadnika wstępnego 2 i 3 -komorowego lub reaktora biologicznego, mogą posiadać odprowadzenie w postaci pakietów rozsączających. Pakiety rozsączajace wykonane są z tworzywa sztucznego i oferowane w wielu wariantach. Najczęściej stosowane są pakiety w dwóch wersjach: - do drenaży rurowych ( standard ) - stosowane gdy podłoże jest przepuszczalne, dostarczane z geowłókniną o długości większej niż długość ciągu ( np. na ciąg drenażowy 2 mb przypada 3 mb geowłókniny ) - do studni chłonnych ( standard ) - stosowane w sytuacji braku wystarczającej ilości dostępnego miejsca na odprowadzenie oczyszczonych ścieków DZIAŁ 2 - oczyszczalnie z pak. OCZYSZCZALNIE ŚCIEKÓW Z PAKIETAMI OZSĄCZAJACYMI W standardowej ofercie długość ciągów drenażowych wynosi 2 mb. Opcjonalnie mogą być dostarczane odcinki od 6 do 24 mb długości. Krajowa Ocena Techniczna: ITB-KOT-208/0370 Atest Higieniczny : BK/W/0338/02/208 Montaż pakietów przeprowadzany jest w sposób analogiczny do zwykłych drenaży. Po umieszczeniu pakietów w wykopie należy włożyć od góry rurę drenażową i wcisnąć ją w wyprofilowane wgłębienie w pakiecie tak aby nie wystawała poza pakiet. Następnie należy zastosować geowłókninę z boków i z góry pakietu. Sposób montażu może ulec zmianie w zależności od konfiguracji systemu. W poniższej tabeli zostało przedstawione poglądowe zestawienie długości ciągów drenażowych z pakietami w stosunku do ilości użytkowników ( dotyczy gruntów o dobrej przepuszczalności ). Zaznacza się, że ostateczną konfigurację systemu określa projektant przy założeniu, że ilość ciągów drenażowych nie może być mniejsza niż dwa. Długość Maksymalna liczba stałych Maksymalna liczba stałych Długość użytkowników w wersji użytkowników w wersji typowego drenażu z osadnikiem gnilnym z reaktorem biologiczym ciągu rozsączającego LM Ilość LM <3 <4 <4 <6 <6 <6 <6 <8 <0 <0 Najczęściej stosowane konfiguracje systemów og 2m3 II-k + 24mb pak. og 3m3 II-k + 24mb pak. og 3m3 II-k + PSO + 24mb pak. w nasypie og 3m3 II-k + 36mb pak. ZBB-6PC + x SCH00 +2 kpl pak. do SCH ZBS-6C + 24mb pak. ZBB-7C + PSO + 24mb pak. w nasypie ZBS-0C + 36mb pak. ZBS-0C + 2 x SCH kpl pak. SCH ZBB-0C + PSO + 48 mb pak. nasypie LM mb. mb mb. mb Typ i ilość studzienek rozdzielczych Ilość ciągów dren. x S-2 lub x S-3 x S-3 x S-4 x S SCH00 na pak. S-P Producent:, info@wobet-hydret.pl 7

8 DZIAŁ 2 - oczyszczalnie z pak. Krajowa Ocena Techniczna: ITB-KOT-208/0370 Atest Higieniczny : BK/W/0338/02/208 PZEKÓJ POPZECZNY PZYKŁADOWEGO PAKIETU OZSĄCZAJĄCEGO PO- DO DENAŻU Oprócz pakietów standardowych, na zamówienie oferowane mogą być pakiety o większych wymiarach szerokość wykopu 0,5m 0,0m grunt rodzimy geowłóknina rury drenażowe PCV 0 pakiet rozsączający (2 szt. na mb) głębokość wykopu 0,9m-,5m 0,3m 0,3m szerokość pakietu żwir płukany 8-6 lub 6-32 Zaznaczyć należy, że przedstawiony na rysunkach sposób montażu pakietów, dotyczy gruntów o średniej lub słabej przepuszczalności. W gruntach innego typu, mogą zostać wprowadzone zmiany odnośnie sposobu montażu, które muszą być uzgodnione z kierownikiem budowy i zaakceptowane przez projektanta systemu. PZEKÓJ POPZECZNY PZYKŁADOWEGO PAKIETU OZSĄCZAJĄCEGO DO STUDNI CHŁONNEJ szerokość wykopu 2,0m wentylacja niska PCV 0 studnia chłonna SCH00/0,9 geowłóknina 0,0 pakiet rozsączajacy PO/SCH głębokość wykopu,5m-2,0m wysokość pakietu 0,5m-,0m grunt rodzimy, przepuszczalny średnica pakietu,5m 8 żwir płukany 8-6 lub 6-32 Producent:, info@wobet-hydret.pl

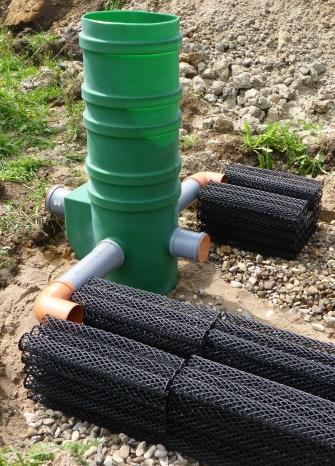

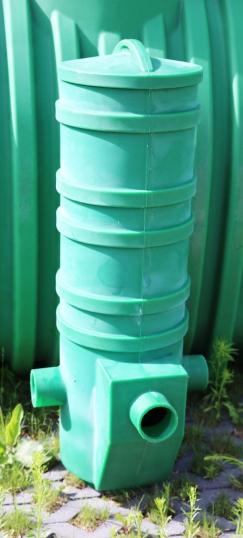

9 DZIAŁ 2 - oczyszczalnie z pak. Krajowa Ocena Techniczna: ITB-KOT-208/0370 Atest Higieniczny : BK/W/0338/02/208 PZEKÓJ POPZECZNY PZYKŁADOWEGO PAKIETU OZSĄCZAJĄCEGO PO-2 DO DENAŻU Oprócz pakietów standardowych, na zamówienie oferowane mogą być pakiety o większych wymiarach szerokość wykopu 0,5-0,6m 0,0m grunt rodzimy geowłóknina rury drenażowe PCV 0 pakiet rozsączający (2 szt. na mb) głębokość wykopu 0,9m-,5m 0,27m żwir płukany 8-6 lub ,4m szerokość pakietu S-P STUDZIENKI DENAŻOWE S-P Studzienki drenażowe oferowane są w wersjach: S- studzienki rozdzielcze (do drenaży rozsączających lub studni chłonnych) SZ- studzienki zbiorcze (do drenaży rozsączających) S-P - studzienki rozdzielcze z dod. filtrem lub do poboru prób Krajowa Ocena Techniczna: ITB-KOT-208/040 Atest Higieniczny: BK/W/0338/03/208 Na zdjęciach powyżej jest nowy typ studzienki drenażowej S-2 S-3,S-P S-4 S-5 SZ-2 SZ-3 SZ-4 SZ-5 Typ studzienki drenażowej Ilość wejść Ilość wyjść Ilość wyjść went. S-2 S-3 S-4 S-5 SZ-2 SZ-3 SZ-4 SZ-5 S-P Producent:, info@wobet-hydret.pl 9

10 2 ciągi - studzienka drenażowa S-2 3 ciągi - studzienka drenażowa S-3 4 ciągi - studzienka drenażowa S-4 5 ciągi - studzienka drenażowa S-5 Stosując różne studzienki rozdzielcze,można zrealizować drenaż rozsączający za pomocą ciągów drenarskich w następujących konfiguracjch: min.,5m STUDZIENKA OZPOWADZAJĄCA UY DENAŻOWE max. 24 m WENTYLACJA NISKA GEOWŁÓKNINA SZEOKOŚĆ DNA WYKOPU 0,5m 0,4m - 0,6m GŁĘBOKOŚĆ POSADOWIENIA DENAŻU 0,5m - m PODSYPKA POD PAKIET TJ. ŻWI PŁUKANY GUNT ODZIMY POZIOM WÓD GUNTOWYCH min.,5m Wartości minimalnych odległości zbiorników na ścieki oraz przydomowych oczyszczalni od innych obiektów: - 2m od granicy działki, drogi publicznej lub chodnika przy ulicy - 5m od okien i drzwi zewnętrznych do pomieszczeń przeznaczonych na pobyt ludzi -,5m od drenażu do najwyższego poziomu wody gruntowej Studnia stanowiąca ujęcie wody pitnej powinna być według tych samych przepisów oddalona co najmniej: - 5m od zbiorników do gromadzenia nieczystości ( osadników, szamb ) oraz podobnych szczelnych urządzeń - 30m ( 70 m ) od drenażu rozsączającego DENAŻ NA PAKIETACH OZSĄCZAJĄCYCH Krajowa Ocena Techniczna: ITB-KOT-208/0370 Atest Higieniczny : BK/W/0338/02/208 Producent: info@wobet-hydret.pl fi 60 np. 0,6m ppt PION KANALIZACYJNY I WENT. KAN. ( fi 0 ) NA YSUNKU PZEDSTAWIONO WAIANT PODŁĄCZENIOWY W PZYPADKU GDY BUDYNEK MA POPAWNIE WYKONANĄ WENTYLACJĘ WYSOKĄ PIONU KAN. DZIAŁ 2 - oczyszczalnie z pak. min.,5m 0

11 2 ciągi - studzienka drenażowa S-2 3 ciągi - studzienka drenażowa S-3 4 ciągi - studzienka drenażowa S-4 5 ciągi - studzienka drenażowa S-5 Stosując różne studzienki rozdzielcze,można zrealizować drenaż rozsączający za pomocą ciągów drenarskich w następujących konfiguracjch: min.,5m MIN. 0,5m,6m PZEPOMPOWNIA STUDZIENKA DENAŻOWA max. 24 m UY DENAŻOWE WENTYLACJA NISKA 0,4m - 0,6m GŁĘBOKOŚĆ POSADOWIENIA DENAŻU 0,5m - m PODSYPKA POD PAKIET TJ. ŻWI PŁUKANY GUNT ODZIMY DZIAŁ 2 - oczyszczalnie z pak. SZEOKOŚĆ DNA WYKOPU 0,5m GEOWŁÓKNINA STABILIZUJĄCA NASYP POZIOM WÓD GUNTOWYCH min.,5m Każdorazowo należy zdjąć warstwę humusu i uzupełnić ją piaskiem płukanym do wymaganego poziomu drenażu Wartości minimalnych odległości zbiorników na ścieki oraz przydomowych oczyszczalni od innych obiektów: - 2m od granicy działki, drogi publicznej lub chodnika przy ulicy - 5m od okien i drzwi zewnętrznych do pomieszczeń przeznaczonych na pobyt ludzi -,5m od drenażu do najwyższego poziomu wody gruntowej Studnia stanowiąca ujęcie wody pitnej powinna być według tych samych przepisów oddalona co najmniej: - 5m od zbiorników do gromadzenia nieczystości ( osadników, szamb ) oraz podobnych szczelnych urządzeń - 30m ( 70 m ) od drenażu rozsączającego DENAŻ W NASYPIE Krajowa Ocena Techniczna: ITB-KOT-208/0370 Atest Higieniczny : BK/W/0338/02/208 Producent: info@wobet-hydret.pl fi 60 np. 0,6m ppt UOCIĄG WENTYLACYJNY fi 0 ) PION KANALIZACYJNY ( fi 0 ) NA YSUNKU PZEDSTAWIONO WAIANT PODŁĄCZENIOWY W PZYPADKU GDY BUDYNEK NIE MA POAWNIE WYKONANEJ WENTYLACJI WYSOKIEJ PIONU KAN. min.,5m
