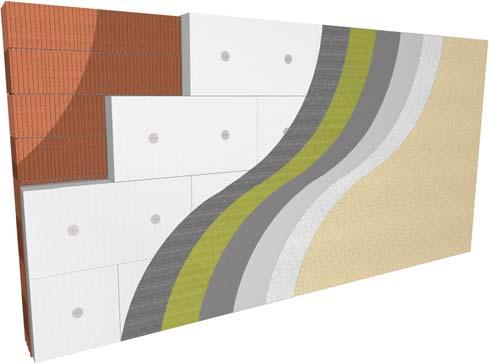

1 ZŁOŻONE SYSTEMY OCIEPLEN SYSTEM OCIEPLEŃ ATLAS wg wymagań europejskich 1. Pustaki ceramiczne 2. Ewentualne gruntowanie podłoża 3. Klej do mocowania płyt 4. Termoizolacja ze styropianu EPS 5. Dodatkowe mocowanie łączniki do styropianu i XPS 6. Klej do warstwy zbrojonej 7. Siatka zbrojąca 8. Podkład pod tynk 9. Tynk cienkowarstwowy 10. Farba Przeznaczenie Do wykonywania ociepleń ścian zewnętrznych budynków może być stosowany zarówno na powierzchniach otynkowanych, jak i na murach surowych, wykonanych z cegły i bloczków (ceramicznych, wapienno-piaskowych, kamiennych, z betonu komórkowego i betonu monolitycznego lub w postaci prefabrykatu.) Do ociepleń przy użyciu styropianu (EPS) standardowego lub elastyfikowanego, w obu przypadkach maksymalna grubość izolacji cieplnej może wynosić nawet 25 cm. Do wykonywania ociepleń budynków o wysokości do 25 m. Może być mocowany na powierzchniach elementów budowlanych poziomych lub nachylonych jeżeli nie są one wystawione na bezpośrednie działanie warunków atmosferycznych. Zalecany podczas prac ociepleniowych w budownictwie tradycyjnym, energooszczędnym i pasywnym. Właściwości Spełnia europejskie wymagania techniczne przewidziane dla systemów ociepleń na terenie całej Unii Europejskiej. Kompletny zestaw materiałów do wykonania ociepleń zapewnia pełną i sprawdzoną na etapie badań kompatybilność wszystkich elementów składowych, co jest szczególnie istotne w trakcie kolejnych lat eksploatacji systemu. Uniwersalny daje możliwość wyboru spośród największej ilości klejów, tynków i farb w ramach jednego systemu ociepleń. Umożliwia nadanie wymaganej przepisami izolacyjności cieplnej ścian zewnętrznych budynków pozwala ograniczyć straty ciepła, zmniejszyć koszty ogrzewania oraz zlikwidować mostki termiczne. Poprawia izolacyjność akustyczną ścian dzięki możliwości zastosowania styropianu elastyfikowanego pozwala poprawić ważony wskaźnik izolacyjności akustycznej właściwej (ΔR w ) nawet o ponad 3 decybele (rys. 1 opisuje tę zależność dla układu klejonego, rys. 2 dla układu klejonego z dodatkowym mocowaniem mechanicznym). Niska wodochłonność poniżej 0,5 kg/m 2, dzięki czemu system jest bardziej odporny na działanie przemiennego zamrażania i rozmrażania. Wysoka odporność układu ociepleniowego na uderzenia zapewnia układowi ociepleniowemu trwałość i odporność na uszkodzenia w trakcie eksploatacji. Zwiększa trwałość ścian zewnętrznych zabezpiecza je przed bezpośrednim działaniem czynników atmosferycznych. System jest nierozprzestrzeniający ognia (NRO) dotyczy do układów ociepleniowych z płytami styropianowymi (EPS) o grubości do 250 mm. Ogólna charakterystyka systemu System ATLAS jest złożonym systemem ociepleń ścian zewnętrznych budynków (ETICS). Technologia wykonania ocieplenia polega na umocowaniu do ściany, od jej zewnętrznej strony, płyt styropianowych (EPS), ułożeniu na nich warstwy z zaprawy zbrojonej siatką z włókna szklanego, a następnie wykonaniu warstwy zewnętrznej z tynku cienkowarstwowego. Mocowanie izolacji cieplnej - podstawowe Wyroby do izolacji cieplnej Elementy systemu Atlas zaprawa klejąca ATLAS STOPTER K-10, zaprawa klejąca ATLAS STOPTER K-20, zaprawa klejąca ATLAS HOTER S, zaprawa klejąca ATLAS HOTER U płyty styropianowe (EPS) opisane kodem stanowiącym kombinację poniższych symboli T2 (grubość); L1 lub L2 (długość); W2 (szerokość); S1 lub S2 (prostokątność); DS(N)2; DS(70,-)1 lub DS(70,-)2, BS(75), TR80 (styropian elastyfikowany) lub TR100 (styropian standardowy) Mocowanie izolacji cieplnej dodatkowe Warstwa zbrojona Warstwa zewnętrzna Łączniki dopuszczone do obrotu, posiadające Europejskie Aprobaty Techniczne ETA wydane zgodnie z ETAG 014. Łączniki nie są wymagane, jeżeli budynek jest niższy niż 12 m, a grubość styropianu nie przekracza 15 cm Zaprawa klejąca zaprawa klejąca ATLAS STOPTER K-20, zaprawa klejąca ATLAS HOTER U Siatka zbrojąca SSA-1363 SM(100) / (SSA-1363-SM 0,5), VERTEX 145 /AKE 145/R117 A 101 Preparaty gruntujące ATLAS CERPLAST, ATLAS SILKAT ASX, ATLAS SILKON ANX Tynk cienkowarstwowy ATLAS CERMIT (mineralny), ATLAS CERMIT (akrylowy), ATLAS SILKAT, ATLAS SILKON Środek gruntujący ARKOL SX (pod farbę silikatową), ARKOL NX (pod farbę silikonową) Farba elewacyjna ATLAS ARKOL E, ATLAS ARKOL S, ATLAS ARKOL N, ATLAS FASTEL NOVA 156

2 Elementy systemu Atlas Zgodnie z obowiązującymi przepisami system ociepleń traktowany jest w całości jako jeden wyrób budowlany, musi być zatem stosowany tylko w takim układzie warstw i materiałów, jakie opisane są w jego aprobacie technicznej. Niedopuszczalne jest stosowania tzw. składanek, czyli stosowanie wyrobów nieobjętych aprobatą techniczną, pochodzących z innych systemów lub od innych producentów. Zgodnie z treścią Aprobaty Technicznej ETA w systemie ATLAS mogą być stosowane wyroby zgodnie z wykazem. Wymagania techniczne System ociepleń ATLAS posiada Europejską Aprobatę Techniczną ETA nr ETA-06/0081. Deklaracja Zgodności WE nr E001. Certyfikat Zgodności WE nr 1488-CPD Posiada Allgemeine Bauaufsichtliche Zullassung Z Posiada Certyfikat NSAI nr 10/0347. Wymagania dotyczące wykonywania robót termoizolacyjnych Warunki prowadzenia prac Prace prowadzić przy bezdeszczowej pogodzie oraz w temperaturze podłoża i otoczenia nie niższej niż +5 C i nie wyższej niż +30 C. Elewacja na czas prac powinna być osłonięta i zabezpieczona przed wpływem opadów atmosferycznych, działaniem silnego wiatru i bezpośrednim nasłonecznieniem na rusztowaniach zalecane są osłony wykonane z gęstej siatki. Prace ociepleniowe należy wykonywać w suchych warunkach (bez opadów atmosferycznych, przy względnej wilgotności powietrza poniżej 80%). Przygotowanie podłoża Zalecenia ogólne Przed przystąpieniem do prac dokonać oceny stanu technicznego podłoża i na tej podstawie podjąć decyzje o sposobie i zakresie przygotowania powierzchni. Na czas robót zdemontować elementy utrudniające szczelne przyklejenie płyt izolacji cieplnej i wykonanie na nich warstwy wykończeniowej. Dodatkowa warstwa izolacji zwiększy grubość ścian, spowoduje więc potrzebę zwiększenia wysięgu obróbek blacharskich, kotew rur spustowych itp. Okna i stolarkę drzwiową na czas robót należy zabezpieczyć przez zabrudzeniami za pomocą folii. Wymagania dla podłoża Podłoże powinno być wysezonowane, nośne, stabilne, równe, czyste i suche. Podłoża chłonne gruntować ATLAS UNI-GRUNT, podłoża gładkie i niechłonne (beton) ATLAS CERPLAST. Podłoże powinno być równe, w stopniu umożliwiającym łatwe wyprowadzenie na ścianach płaszczyzny utworzonej przez przyklejoną warstwę izolacji cieplnej. Powierzchnię oczyścić z warstw mogących osłabić przyczepność zapraw, kurzu, fragmentów luźnych i osypliwych. Uwaga! Szczególną uwagę należy poświęcić na właściwą ocenę i przygotowanie podłoży o problematycznej nośności, np. wykończonych witromozaiką, cegłą szkliwioną, pokrytą powłokami malarskimi itp. W razie wątpliwości wykonać próbę przyczepności metodą pull-off (wytrzymałość na rozciąganie powinna wynosić powyżej 0,08 MPa) lub poprzez przyklejenie 8-10 próbek styropianu o wymiarach 10 x 10 cm i zerwanie ich po 3 dniach. Stosowanie systemu ociepleń na budynkach ze ścianami żelbetowymi warstwowymi zawsze powinno zostać poprzedzone wnikliwą oceną ich stanu technicznego. Dotyczy to zarówno stanu technicznego metalowych łączników (wieszaków, szpilek, prętów), jak i sposobu ich połączenia i współpracy z elementami ściany. Montaż listew cokołowych Docieplenie można rozpocząć od zamocowania listew cokołowych. Listwy stanowią montażowe podparcie pierwszego rzędu płyt, ułatwiają zachowanie równomiernego poziomu kolejnych warstw, wzmacniają dolną krawędź systemu, a wykształcony na dolnej krawędzi kapinos nie dopuszcza do zacieków wody. Listwa powinna być mocowana poziomo na cokole budynku, nie niżej niż 30 cm nad poziomem gruntu, co zapewnia ochronę przed wpływem podciągania wilgoci, a także chroni przed zabrudzeniami drobinkami błota, nanoszonymi przez krople deszczu odbijające się od gruntu. Zamiast listew cokołowych dopuszcza się stosowanie pasów siatki pancernej bądź dwóch warstw siatki z włókna szklanego. Mocowanie izolacji cieplnej Przyklejanie płyt styropianowych W przypadku równych podłoży do nakładania zaprawy można użyć pacy o zębach 12 mm klej nanosi się wówczas bezpośrednio na płytę, a nie na podłoże. W przypadku mniej równych podłoży zaprawa klejąca powinna być rozłożona na powierzchni płyty metodą pasmowo-punktową w postaci pryzmy obwodowej ułożonej wzdłuż krawędzi płyty na co najmniej 3 cm szerokości i kilku placków zaprawy o średnicy 8-12 cm rozmieszczonych centralnie na powierzchni płyty. Pasmo obwodowe umieszcza się w takiej odległości od krawędzi, żeby po dociśnięciu płyty do ściany zaprawa nie wycisnęła się poza obrys i krawędzie boczne. Naniesiona na płytę zaprawa klejąca powinna pokrywać co najmniej 40% jej powierzchni (po dobiciu płyty do podłoża min. 60%). Przyklejanie izolacji termicznej należy zacząć od naroża budynku. Pierwszy rząd płyt mocuje się opierając go na listwie startowej, kolejne stosując przewiązanie spoin w tzw. cegiełkę w płaszczyźnie ściany i w narożach budynku. Niedopuszczalne jest pokrywanie się krawędzi płyt termoizolacyjnych z krawędziami naroży otworów na elewacji. Po nałożeniu zaprawy płytę należy przyłożyć do podłoża, dosuwając ją szczelnie do już przyklejonych płyt, i docisnąć, pamiętając o kontroli płaszczyzn za pomocą poziomicy. Jeżeli zaprawa klejąca wyciśnie się poza obrys płyty, należy ją usunąć. W sytuacji gdy, pomiędzy sąsiadującymi płytami stwierdzono szczeliny, zalecane jest wypełnienie ich odpowiednio dociętymi paskami styropianu, ewentualnie pianką poliuretanową o niskim stopniu rozprężania. Szlifowanie powierzchni płyt izolacyjnych Powierzchnia płyt izolacyjnych po ich zamocowaniu do podłoża powinna być równa, dlatego po związaniu zaprawy mocującej płyty (po ok. 24 godz.) można przystąpić do szlifowania ich powierzchni tarką lub pacą obłożoną grubym papierem ściernym. Likwidowane są wtedy ewentualne uskoki krawędzi płyt. W przypadku styropianu, w sytuacji, gdy od ich przyklejenia minęło ok. 3 miesięcy, szlifowanie i usunięcie ewentualnego nalotu powierzchniowego jest obligatoryjne. Montaż elementów dodatkowych W celu zwiększenia odporności układu na uszkodzenia mechaniczne, umożliwienia swobodnego odprowadzania wody oraz wykonania dylatacji, na zamocowanej warstwie termoizolacyjnej należy zamontować profile wykończeniowe. Profile montuje się we wszystkich szczególnych miejscach elewacji, takich jak: narożniki, ościeża, parapety itp. Profile te można mocować także równocześnie z zatapianiem siatki w warstwie zbrojonej systemu. Wzmocnienie naroży otworów okiennych i drzwiowych W narożach wszystkich otworów okiennych i drzwiowych należy wkleić dodatkowe paski siatki zbrojącej w postaci prostokątów o wymiarach 20 x 35 cm, zatopionych w zaprawie klejącej ATLAS STOPTER K-20 lub ATLAS HOTER U. Paski należy wkleić ukośnie, pod kątem 45 do linii wyznaczonych przez krawędzie ościeży. Mocowanie mechaniczne Do mocowania za pomocą łączników mechanicznych z trzpieniem plastikowym można przystąpić po upływie ok. 24 godzin od przyklejenia płyt. Szczegółowe informacje o ilości łączników, ich długości, głębokości zakotwienia oraz rozmieszczeniu powinny być określone w projekcie technicznym ocieplenia, z uwzględnieniem wymagań producentów kołków. Wykonanie warstwy zbrojonej Do wykonania warstwy zbrojonej można przystąpić nie wcześniej niż po 3 dniach od zamocowania płyt. W tym celu, na przyklejonych płytach izolacji cieplnej, nakłada się zaprawę klejącą, którą następnie profiluje się pacą zębatą o wielkości zębów mm. Klej rozprowadzać pionowymi pasami o szerokości nieco większej niż szerokość stosowanej siatki. Następnie, zaczynając prace od góry, do tak przygotowanej warstwy przykłada się kolejne pasy siatki zbrojącej i w kilku miejscach na całej długości zatapia je w kleju. Sąsiadujące pasy siatki muszą być układane z zakładem min. 10 cm zarówno w pionie, jak i w poziomie, a na narożach min. 15 cm. Zakłady siatki nie mogą się również pokrywać ze spoinami pomiędzy płytami izolacji cieplnej. Po przyłożeniu siatki należy ją dokładnie zatopić w warstwie kleju. W celu równomiernego zatopienia siatki klej wyciska się prowadzoną od góry, lekko nachyloną pacą w kierunku od środka pasa siatki na boki. Prawidłowo zatopiona siatka, jako zbrojenie rozciągane, powinna być całkowicie niewidoczna spod powierzchni kleju i nie powinna bezpośrednio stykać się z powierzchnią płyt. Wykonanie wyprawy elewacyjnej Zewnętrzną warstwę systemu może stanowić samodzielnie wyprawa z tynku cienkowarstwowego lub tynk cienkowarstwowy pomalowany farbą elewacyjną. Do wykonania warstwy wykończeniowej można przystąpić po ok. 3 dniach od nałożenia warstwy zbrojonej. Można stosować tynki cienkowarstwowe - mineralne ATLAS CERMIT, akrylowe ATLAS CERMIT, silikatowe ATLAS SILKAT lub silikonowe ATLAS SILKON. Powierzchnię tynku można, opcjonalnie, malować farbami: ATLAS ARKOL E, ATLAS ARKOL S, ATLAS ARKOL N lub ATLAS FASTEL NOVA. Wszystkie prace należy wykonywać zgodnie z technologią opisaną w kartach technicznych poszczególnych wyrobów. Niniejsze informacje stanowią podstawowe wytyczne dotyczące stosowania wyrobu i nie zwalniają z obowiązku wykonywania prac zgodnie z zasadami sztuki budowlanej i przepisami BHP. Wraz z wydaniem niniejszej karty technicznej, wszystkie poprzednie tracą ważność. Data aktualizacji: ZŁOŻONE SYSTEMY OCIEPLEN 157

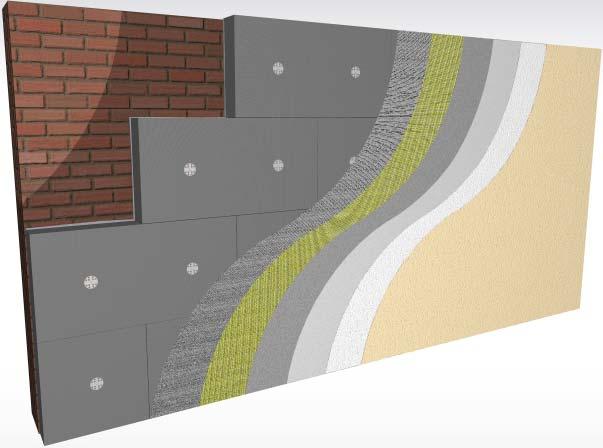

3 ZŁOŻONE SYSTEMY OCIEPLEN SYSTEM OCIEPLEŃ ATLAS STOPTER wg wymagań krajowych 1. Cegły ceramiczne 2. Ewentualne gruntowanie podłoża 3. Klej do mocowanie płyt 4. Termoizolacje ze styropianu EPS z dodatkiem grafitu 5. Dodatkowe mocowanie łączniki do styropianu i XPS 6. Klej do warstwy zbrojonej 7. Siatka zbrojąca 8. Podkład pod tynk 9. Tynk cienkowarstwowy 10. Farba Przeznaczenie Do wykonywania ociepleń ścian zewnętrznych budynków może być stosowany zarówno na powierzchniach otynkowanych, jak i na murach surowych, wykonanych z cegły i bloczków (ceramicznych, wapienno-piaskowych, kamiennych, z betonu komórkowego i betonu monolitycznego lub w postaci prefabrykatu). Do ociepleń przy użyciu styropianu (EPS) maksymalna grubość izolacji cieplnej może wynosić nawet 25 cm. Do wykonywania ociepleń budynków o wysokości do 25 m. Zalecany podczas prac ociepleniowych w budownictwie tradycyjnym, energooszczędnym i pasywnym. Właściwości System może być stosowany w bardzo szerokim zakresie temperatur ocieplenie można wykonywać od 0 C w trakcie prac (i nie mniej niż -5 C po 8 godzinach od ich zakończenia), aż do +30 o C. Bardzo wysoka odporność układu ociepleniowego na uderzenia (do 8 J) kilkakrotnie większa niż w przypadku standardowych układów ociepleniowych, zapewnia układowi ociepleniowemu większą trwałość i odporność na uszkodzenia w trakcie eksploatacji. Nie wymaga kołkowania z uwagi na wysoką przyczepność zaprawy klejącej do podłoża, stosowanie dodatkowych łączników mechanicznych wymagane jest tylko w przypadku budynków o wysokości powyżej 12 m oraz gdy grubość styropianu przekracza 15 cm. Możliwość dowolnego kształtowania estetyki elewacji zarówno przy użyciu tynków mineralnych, akrylowych, silikonowych, jak i mozaikowych. Niski opór dyfuzyjny warstwy wierzchniej ocieplenia. Kompletny zestaw materiałów do wykonania ociepleń zapewnia pełną i sprawdzoną na etapie badań kompatybilność wszystkich elementów składowych, co jest szczególnie istotne w trakcie kolejnych lat eksploatacji systemu Umożliwia nadanie wymaganej przepisami izolacyjności cieplnej ścian zewnętrznych budynków pozwala ograniczyć straty ciepła i zmniejszyć koszty ogrzewania Zwiększa trwałość ścian zewnętrznych zabezpiecza je przed bezpośrednim działaniem czynników atmosferycznych System jest nierozprzestrzeniający ognia (NRO) dotyczy do układów ociepleniowych z płytami styropianowymi (EPS) o grubości do 250 mm Ogólna charakterystyka systemu System ATLAS STOPTER jest złożonym systemem ociepleń ścian zewnętrznych budynków (ETICS). Technologia wykonania ocieplenia polega na umocowaniu do ściany, od jej zewnętrznej strony, płyt styropianowych (EPS), ułożeniu na nich warstwy z zaprawy zbrojonej siatką z włókna szklanego, a następnie wykonaniu warstwy zewnętrznej z tynku cienkowarstwowego. Elementy systemu Atlas Stopter Zgodnie z obowiązującymi przepisami system ociepleń traktowany jest w całości jako jeden wyrób budowlanym, musi być zatem stosowany tylko w takim układzie warstw i materiałów jakie opisane są w jego aprobacie technicznej. Niedopuszczalne jest stosowania tzw. składanek czyli stosowanie wyrobów nie objętych aprobatą techniczną, pochodzących z innych systemów lub od innych producentów. Zgodnie z treścią Aprobaty Technicznej ITB, w systemie ATLAS STOPTER mogą być stosowane wyroby zgodnie z poniższym wykazem. Elementy systemu Atlas Stopter Mocowanie izolacji cieplnej podstawowe zaprawa klejąca ATLAS STOPTER K-20 Wyroby do izolacji cieplnej Mocowanie izolacji cieplnej dodatkowe Warstwa zbrojona Warstwa zewnętrzna płyty styropianowe (EPS) o kodach EPS EN T2 L2 W2 S2 P3 BS115 DS(N)2 DS(70,-)2 TR100 EPS EN T2 L2 W2 S2 P4 BS125 DS(N)2 DS(70,-)2 TR100 lub płyty produkcji TERMOORGANIKA: BAZA fasada: EPS EN T2-L2-W2-S1-P3-BS50-DS(N)2-DS(70,-)3-TR80, STANDARD fasada: EPS-EN T2-L2-W2-S1-P4-BS75- DS(N)2-DS(70,-)2-TR80, SILVER fasada: EPS-EN T2-L2-W2-S1-P4-BS100-DS(N)2-DS(70,-)2-TR100, GOLD fasada: EPS-EN T2-L2-W2-S1-P4-BS115-DS(N)2-DS(70,-)2-TR100, PLATINUM fasada: EPS-EN T2-L2-W2-S1-P4-BS100-DS(N)2-DS(70,-)2 -TR100, PLATINUM PLUS fasada: EPS-EN T2-L2-W2-S1-P4-BS115-DS(N)2-DS(70,-)2 TR100 Łączniki tworzywowe z trzpieniem plastikowym, dopuszczone do obrotu Zaprawa klejąca zaprawa klejąca ATLAS STOPTER K-20 Siatka zbrojąca SSA-1363 SM(100) / (SSA-1363-SM 0,5), VERTEX 145 /AKE 145 Preparaty gruntujące ATLAS CERPLAST, ATLAS SILKAT ASX, ATLAS SILKON ANX Tynk cienkowarstwowy ATLAS CERMIT (mineralny), ATLAS CERMIT (akrylowy), ATLAS DEKO M/ATLAS DEKO DIM, ATLAS SILKAT, ATLAS SILKON Środek gruntujący ARKOL SX (pod farbę silikatową), ARKOL NX (pod farbę silikonową) Farba elewacyjna ATLAS ARKOL E, ATLAS ARKOL S, ATLAS ARKOL N, ATLAS FASTEL NOVA 158

4 Wymagania techniczne System ociepleń ATLAS STOPTER posiada Aprobatę Techniczną ITB nr AT /2010. Krajowa Deklaracja Zgodności nr 003 z dnia Certyfikat Zakładowej Kontroli Jakości nr ITB-0457/Z. Rekomendacja Techniczna ITB nr RT ITB-1164/2010. Wymagania dotyczące wykonywania robót termoizolacyjnych Warunki prowadzenia prac Prace prowadzić przy bezdeszczowej pogodzie oraz odpowiedniej temperaturze podłoża i otoczenia. Przyklejanie styropianu i warstwę zbrojoną wykonywać w temperaturze nie niższej niż 0 C w trakcie prac i nie niższej niż -5 C po 8 godzinach od ich zakończenia, pozostałe prace w temperaturze +5 C do +30 C. Elewacja powinna zostać na czas prac ociepleniowych osłonięta i zabezpieczona przed wpływem opadów atmosferycznych, działaniem silnego wiatru i bezpośrednim nasłonecznieniem na rusztowaniach zalecane są osłony wykonane z gęstej siatki. Prace ociepleniowe wykonywać w suchych warunkach (bez opadów atmosferycznych, przy względnej wilgotności powietrza poniżej 80%). Przygotowanie podłoża Zalecenia ogólne Przed przystąpieniem do prac dokonać oceny stanu technicznego podłoża i na tej podstawie podjąć decyzje o sposobie i zakresie przygotowania powierzchni. Na czas robót zdemontować elementy utrudniające szczelne przyklejenie płyt izolacji cieplnej i wykonanie na nich warstwy wykończeniowej. Dodatkowa warstwa izolacji zwiększy grubość ścian, spowoduje więc potrzebę zwiększenia wysięgu obróbek blacharskich, kotew rur spustowych itp. Okna i stolarkę drzwiową na czas robót należy zabezpieczyć przez zabrudzeniami za pomocą folii. Wymagania dla podłoża Podłoże powinno być wysezonowane, nośne, stabilne, równe, czyste i suche. Podłoża chłonne gruntować ATLAS UNI-GRUNT, podłoża gładkie i niechłonne (beton) ATLAS CERPLAST. Podłoże powinno być równe, w stopniu umożliwiającym łatwe wyprowadzenie na ścianach płaszczyzny utworzonej przez przyklejoną warstwę izolacji cieplnej. Powierzchnię oczyścić z warstw mogących osłabić przyczepność zapraw, kurzu, fragmentów luźnych i osypliwych. Uwaga! Szczególną uwagę należy poświęcić na właściwą ocenę i przygotowanie podłoży o problematycznej nośności, np. wykończonych witromozaiką, cegłą szkliwioną, pokrytą powłokami malarskimi itp. W razie wątpliwości wykonać próbę przyczepności metodą pull-off (wytrzymałość na rozciąganie powinna wynosić powyżej 0,08 MPa) lub poprzez przyklejenie 8-10 próbek styropianu o wymiarach 10 x 10 cm i zerwanie ich po 3 dniach. Stosowanie systemu ociepleń na budynkach ze ścianami żelbetowymi warstwowymi zawsze powinno zostać poprzedzone wnikliwą oceną ich stanu technicznego. Dotyczy to zarówno stanu technicznego metalowych łączników (wieszaków, szpilek, prętów), jak i sposobu ich połączenia i współpracy z elementami ściany. Montaż listew cokołowych Docieplenie można rozpocząć od zamocowania listew cokołowych. Listwy stanowią montażowe podparcie pierwszego rzędu płyt, ułatwiają zachowanie równomiernego poziomu kolejnych warstw, wzmacniają dolną krawędź systemu, a wykształcony na dolnej krawędzi kapinos nie dopuszcza do zacieków wody. Listwa powinna być mocowana poziomo na cokole budynku, nie niżej niż 30 cm nad poziomem gruntu, co zapewnia ochronę przed wpływem podciągania wilgoci, a także chroni przed zabrudzeniami drobinkami błota, nanoszonymi przez krople deszczu odbijające się od gruntu. Zamiast listew cokołowych dopuszcza się stosowanie pasów siatki pancernej bądź dwóch warstw siatki z włókna szklanego. Mocowanie izolacji cieplnej Przyklejanie płyt styropianowych W przypadku równych podłoży do nakładania zaprawy można użyć pacy o zębach 12 mm klej nanosi się wówczas bezpośrednio na płytę, a nie na podłoże. W przypadku mniej równych podłoży zaprawa klejąca powinna być rozłożona na powierzchni płyty metodą pasmowo-punktową w postaci pryzmy obwodowej ułożonej wzdłuż krawędzi płyty na co najmniej 3 cm szerokości i kilku placków zaprawy o średnicy 8-12 cm rozmieszczonych centralnie na powierzchni płyty. Pasmo obwodowe umieszcza się w takiej odległości od krawędzi, żeby po dociśnięciu płyty do ściany zaprawa nie wycisnęła się poza obrys i krawędzie boczne. Naniesiona na płytę zaprawa klejąca powinna pokrywać co najmniej 40% jej powierzchni (po dobiciu płyty do podłoża min. 60%). Przyklejanie izolacji termicznej należy zacząć od naroża budynku. Pierwszy rząd płyt mocuje się opierając go na listwie startowej, kolejne stosując przewiązanie spoin w tzw. cegiełkę w płaszczyźnie ściany i w narożach budynku. Niedopuszczalne jest pokrywanie się krawędzi płyt termoizolacyjnych z krawędziami naroży otworów na elewacji. Po nałożeniu zaprawy płytę należy przyłożyć do podłoża, dosuwając ją szczelnie do już przyklejonych płyt, i docisnąć, pamiętając o kontroli płaszczyzn za pomocą poziomicy. Jeżeli zaprawa klejąca wyciśnie się poza obrys płyty, należy ją usunąć. W sytuacji, gdy pomiędzy sąsiadującymi płytami stwierdzono szczeliny, zalecane jest wypełnienie ich odpowiednio dociętymi paskami styropianu, ewentualnie pianką poliuretanową o niskim stopniu rozprężania. Szlifowanie powierzchni płyt izolacyjnych Powierzchnia płyt izolacyjnych po ich zamocowaniu do podłoża powinna być równa, dlatego po związaniu zaprawy mocującej płyty (po ok. 24 h) można przystąpić do szlifowania ich powierzchni tarką lub pacą obłożoną grubym papierem ściernym. Likwidowane są wtedy ewentualne uskoki krawędzi płyt. W przypadku styropianu, w sytuacji, gdy od ich przyklejenia minęło ok. 3 miesięcy, szlifowanie i usunięcie ewentualnego nalotu powierzchniowego jest obligatoryjne. Montaż elementów dodatkowych W celu zwiększenia odporności układu na uszkodzenia mechaniczne, umożliwienia swobodnego odprowadzania wody oraz wykonania dylatacji, na zamocowanej warstwie termoizolacyjnej należy zamontować profile wykończeniowe. Profile montuje się we wszystkich szczególnych miejscach elewacji, takich jak: narożniki, ościeża, parapety itp. Profile te można mocować także równocześnie z zatapianiem siatki w warstwie zbrojonej systemu. Wzmocnienie naroży otworów okiennych i drzwiowych W narożach wszystkich otworów okiennych i drzwiowych należy wkleić dodatkowe paski siatki zbrojącej w postaci prostokątów o wymiarach 20 x 35 cm, zatopionych w zaprawie klejącej ATLAS STOPTER K-20. Paski należy wkleić ukośnie, pod kątem 45 do linii wyznaczonych przez krawędzie ościeży. Mocowanie mechaniczne Do mocowania za pomocą łączników mechanicznych z trzpieniem plastikowym, można przystąpić po upływie ok. 24 godzin od przyklejenia płyt. Szczegółowe informacje o ilości łączników, ich długości, głębokości zakotwienia oraz rozmieszczeniu powinny być określone w projekcie technicznym ocieplenia, z uwzględnieniem wymagań producentów kołków. Wykonanie warstwy zbrojonej Do wykonania warstwy zbrojonej można przystąpić nie wcześniej niż po 3 dniach od zamocowania płyt. W tym celu, na przyklejonych płytach izolacji cieplnej, nakłada się zaprawę klejącą, która, następnie profiluje się pacą zębatą o wielkości zębów mm. Klej rozprowadzać pionowymi pasami o szerokości nieco większej niż szerokość stosowanej siatki. Następnie, zaczynając prace od góry, do tak przygotowanej warstwy przykłada się kolejne pasy siatki zbrojącej i w kilku miejscach na całej długości zatapia je w kleju. Sąsiadujące pasy siatki muszą być układane z zakładem min. 10 cm zarówno w pionie, jak i w poziomie, a na narożach min. 15 cm. Zakłady siatki nie mogą się również pokrywać ze spoinami pomiędzy płytami izolacji cieplnej. Po przyłożeniu siatki należy ją dokładnie zatopić w warstwie kleju. W celu równomiernego zatopienia siatki klej wyciska się prowadzoną od góry, lekko nachyloną pacę, w kierunku od środka pasa siatki na boki. Prawidłowo zatopiona siatka, jako zbrojenie rozciągane, powinna być całkowicie niewidoczna spod powierzchni kleju i nie powinna bezpośrednio stykać się z powierzchnią płyt. Wykonanie wyprawy elewacyjnej Zewnętrzną warstwę systemu może stanowić samodzielnie wyprawa z tynku cienkowarstwowego lub tynk cienkowarstwowy pomalowany farbą elewacyjną. Do wykonania warstwy wykończeniowej można przystąpić po ok. 3 dniach od nałożenia warstwy zbrojonej. Można stosować dowolne tynki cienkowarstwowe mineralne ATLAS CERMIT, akrylowe ATLAS CERMIT, mozaikowe ATLAS DEKO M/ DEKO DIM, silikatowe ATLAS SILKAT lub silikonowe ATLAS SILKON. Powierzchnię tynku można, opcjonalnie, malować farbami: ATLAS ARKOL E, ATLAS ARKOL S, ATLAS ARKOL N lub ATLAS FASTEL NOVA. Wszystkie prace należy wykonywać zgodnie z technologią opisaną w kartach technicznych poszczególnych wyrobów. Niniejsze informacje stanowią podstawowe wytyczne dotyczące stosowania wyrobu i nie zwalniają z obowiązku wykonywania prac zgodnie z zasadami sztuki budowlanej i przepisami BHP. Wraz z wydaniem niniejszej karty technicznej, wszystkie poprzednie tracą ważność. Data aktualizacji: ZŁOŻONE SYSTEMY OCIEPLEN 159

5 ZŁOŻONE SYSTEMY OCIEPLEN SYSTEM OCIEPLEŃ ATLAS STOPTER K-10 wg wymagań krajowych 1. Bloczki silikatowe 2. Ewentualne gruntowanie podłoża 3. Klej do mocowanie płyt 4. Termoizolacje ze styropianu EPS 5. Dodatkowe mocowanie łączniki do styropianu i XPS 6. Klej do warstwy zbrojonej 7. Siatka zbrojąca 8. Podkład pod tynk 9. Tynk cienkowarstwowy 10. Farba Przeznaczenie Do wykonywania ociepleń ścian zewnętrznych budynków może być stosowany zarówno na powierzchniach otynkowanych, jak i na murach surowych, wykonanych z cegły i bloczków (ceramicznych, wapienno-piaskowych, kamiennych, z betonu komórkowego i betonu monolitycznego lub w postaci prefabrykatu). Do ociepleń przy użyciu styropianu (EPS) maksymalna grubość izolacji cieplnej może wynosić nawet 25 cm. Do wykonywania ociepleń budynków o wysokości do 25 m. Zalecany podczas prac ociepleniowych w budownictwie tradycyjnym, energooszczędnym i pasywnym. Właściwości Bardzo wysoka odporność układu ociepleniowego na uderzenia (do 8 J) kilkakrotnie większa niż w przypadku standardowych układów ociepleniowych, zapewnia układowi ociepleniowemu większą trwałość i odporność na uszkodzenia w trakcie eksploatacji. Kompletny zestaw materiałów do wykonania ociepleń zapewnia pełną i sprawdzoną na etapie badań kompatybilność wszystkich elementów składowych, co jest szczególnie istotne w trakcie kolejnych lat eksploatacji systemu. Umożliwia nadanie wymaganej przepisami izolacyjności cieplnej ścian zewnętrznych budynków pozwala ograniczyć straty ciepła i zmniejszyć koszty ogrzewania. Zwiększa trwałość ścian zewnętrznych zabezpiecza je przed bezpośrednim działaniem czynników atmosferycznych. System jest nierozprzestrzeniający ognia (NRO) dotyczy do układów ociepleniowych z płytami styropianowymi (EPS) o grubości do 250 mm. Ogólna charakterystyka systemu System ATLAS STOPTER K-10 jest złożonym systemem ociepleń ścian zewnętrznych budynków (ETICS). Technologia wykonania ocieplenia polega na umocowaniu do ściany, od jej zewnętrznej strony, płyt styropianowych (EPS), ułożeniu na nich warstwy z zaprawy zbrojonej siatką z włókna szklanego, a następnie wykonaniu warstwy zewnętrznej z tynku cienkowarstwowego. Elementy systemu Atlas Stopter K-10 Zgodnie z obowiązującymi przepisami system ociepleń traktowany jest w całości jako jeden wyrób budowlany, musi być zatem stosowany tylko w takim układzie warstw i materiałów, jakie opisane są w jego aprobacie technicznej. Niedopuszczalne jest stosowania tzw. składanek, czyli stosowanie wyrobów nieobjętych aprobatą techniczną, pochodzących z innych systemów lub od innych producentów. Zgodnie z treścią Aprobaty Technicznej ITB w systemie ATLAS STOPTER K-10 mogą być stosowane wyroby zgodnie z poniższym wykazem. Elementy systemu Atlas Stopter K-10 Mocowanie izolacji cieplnej podstawowe zaprawa klejąca ATLAS STOPTER K-10, zaprawa klejąca ATLAS STOPTER K-20 płyty styropianowe (EPS) o kodach Wyroby do izolacji cieplnej EPS EN T2 L2 W2 S2 P3 BS115 DS(N)2 DS(70,-)2 TR100 EPS EN T2 L2 W2 S2 P4 BS125 DS(N)2 DS(70,-)2 TR100 lub płyty produkcji TERMOORGANIKA: BAZA fasada: EPS EN T2-L2-W2-S1-P3-BS50-DS(N)2-DS(70,-)3-TR80, STANDARD fasada: EPS-EN T2-L2-W2-S1-P4-BS75- DS(N)2-DS(70,-)2-TR80, SILVER fasada: EPS-EN T2-L2-W2-S1-P4-BS100-DS(N)2-DS(70,-)2-TR100, GOLD fasada: EPS-EN T2-L2-W2-S1-P4-BS115-DS(N)2-DS(70,-)2-TR100, PLATINUM fasada: EPS-EN T2-L2-W2-S1-P4-BS100-DS(N)2-DS(70,-)2 -TR10, PLATINUM PLUS fasada: EPS-EN T2-L2-W2-S1-P4-BS115-DS(N)2-DS(70,-)2 TR100 Mocowanie izolacji cieplnej dodatkowe Łączniki tworzywowe z trzpieniem plastikowym, dopuszczone do obrotu Zaprawa klejąca zaprawa klejąca ATLAS STOPTER K-20 Warstwa zbrojona Siatka zbrojąca SSA-1363 SM(100) / (SSA-1363-SM 0,5), VERTEX 145 /AKE 145 Preparaty gruntujące ATLAS CERPLAST, ATLAS SILKAT ASX, ATLAS SILKON ANX Tynk cienkowarstwowy ATLAS CERMIT (mineralny), ATLAS CERMIT (akrylowy), ATLAS DEKO M/ATLAS DEKO DIM, ATLAS SILKAT, ATLAS SILKON Warstwa zewnętrzna Środek gruntujący ARKOL SX (pod farbę silikatową), ARKOL NX (pod farbę silikonową) Farba elewacyjna ATLAS ARKOL E, ATLAS ARKOL S, ATLAS ARKOL N, ATLAS FASTEL NOVA 160

6 Wymagania techniczne System ociepleń ATLAS STOPTER K-10 posiada Aprobatę Techniczną ITB nr AT /2010. Krajowa Deklaracja Zgodności nr z dnia Certyfikat Zakładowej Kontroli Jakości nr ITB-0454/Z. Rekomendacja Techniczna ITB nr RT ITB-1164/2010. Wymagania dotyczące wykonywania robót termoizolacyjnych Warunki prowadzenia prac Prace prowadzić przy bezdeszczowej pogodzie oraz w temperaturze podłoża i otoczenia nie niższej niż +5 C i nie wyższej niż +30 C. Elewacja na czas prac powinna być osłonięta i zabezpieczona przed wpływem opadów atmosferycznych, działaniem silnego wiatru i bezpośrednim nasłonecznieniem na rusztowaniach zalecane są osłony wykonane z gęstej siatki. Prace ociepleniowe należy wykonywać w suchych warunkach (bez opadów atmosferycznych, przy względnej wilgotności powietrza poniżej 80%). Przygotowanie podłoża Zalecenia ogólne Przed przystąpieniem do prac dokonać oceny stanu technicznego podłoża i na tej podstawie podjąć decyzje o sposobie i zakresie przygotowania powierzchni. Na czas robót zdemontować elementy utrudniające szczelne przyklejenie płyt izolacji cieplnej i wykonanie na nich warstwy wykończeniowej. Dodatkowa warstwa izolacji zwiększy grubość ścian, spowoduje więc potrzebę zwiększenia wysięgu obróbek blacharskich, kotew rur spustowych itp. Okna i stolarkę drzwiową na czas robót należy zabezpieczyć przez zabrudzeniami za pomocą folii. Wymagania dla podłoża Podłoże powinno być wysezonowane, nośne, stabilne, równe, czyste i suche. Podłoża chłonne gruntować ATLAS UNI-GRUNT, podłoża gładkie i niechłonne (beton) ATLAS CERPLAST. Podłoże powinno być równe, w stopniu umożliwiającym łatwe wyprowadzenie na ścianach płaszczyzny utworzonej przez przyklejoną warstwę izolacji cieplnej. Powierzchnię oczyścić z warstw mogących osłabić przyczepność zapraw, kurzu, fragmentów luźnych i osypliwych. Uwaga! Szczególną uwagę należy poświęcić na właściwą ocenę i przygotowanie podłoży o problematycznej nośności, np. wykończonych witromozaiką, cegłą szkliwioną, pokrytą powłokami malarskimi itp. W razie wątpliwości wykonać próbę przyczepności metodą pull-off (wytrzymałość na rozciąganie powinna wynosić powyżej 0,08 MPa) lub poprzez przyklejenie 8-10 próbek styropianu o wymiarach 10 x 10 cm i zerwanie ich po 3 dniach. Stosowanie systemu ociepleń na budynkach ze ścianami żelbetowymi warstwowymi zawsze powinno zostać poprzedzone wnikliwą oceną ich stanu technicznego. Dotyczy to zarówno stanu technicznego metalowych łączników (wieszaków, szpilek, prętów), jak i sposobu ich połączenia i współpracy z elementami ściany. Montaż listew cokołowych Docieplenie można rozpocząć od zamocowania listew cokołowych. Listwy stanowią montażowe podparcie pierwszego rzędu płyt, ułatwiają zachowanie równomiernego poziomu kolejnych warstw, wzmacniają dolną krawędź systemu, a wykształcony na dolnej krawędzi kapinos nie dopuszcza do zacieków wody. Listwa powinna być mocowana poziomo na cokole budynku, nie niżej niż 30 cm nad poziomem gruntu, co zapewnia ochronę przed wpływem podciągania wilgoci, a także chroni przed zabrudzeniami drobinkami błota, nanoszonymi przez krople deszczu odbijające się od gruntu. Zamiast listew cokołowych dopuszcza się stosowanie pasów siatki pancernej bądź dwóch warstw siatki z włókna szklanego. Mocowanie izolacji cieplnej Przyklejanie płyt styropianowych W przypadku równych podłoży do nakładania zaprawy można użyć pacy o zębach 12 mm klej nanosi się wówczas bezpośrednio na płytę, a nie na podłoże. W przypadku mniej równych podłoży zaprawa klejąca powinna być rozłożona na powierzchni płyty metodą pasmowo-punktową w postaci pryzmy obwodowej ułożonej wzdłuż krawędzi płyty na co najmniej 3 cm szerokości i kilku placków zaprawy o średnicy 8-12 cm rozmieszczonych centralnie na powierzchni płyty. Pasmo obwodowe umieszcza się w takiej odległości od krawędzi, żeby po dociśnięciu płyty do ściany zaprawa nie wycisnęła się poza obrys i krawędzie boczne. Naniesiona na płytę zaprawa klejąca powinna pokrywać co najmniej 40% jej powierzchni (po dobiciu płyty do podłoża min. 60%). Przyklejanie izolacji termicznej należy zacząć od naroża budynku. Pierwszy rząd płyt mocuje się opierając go na listwie startowej, kolejne stosując przewiązanie spoin w tzw. cegiełkę w płaszczyźnie ściany i w narożach budynku. Niedopuszczalne jest pokrywanie się krawędzi płyt termoizolacyjnych z krawędziami naroży otworów na elewacji. Po nałożeniu zaprawy płytę należy przyłożyć do podłoża, dosuwając ją szczelnie do już przyklejonych płyt, i docisnąć, pamiętając o kontroli płaszczyzn za pomocą poziomicy. Jeżeli zaprawa klejąca wyciśnie się poza obrys płyty, należy ją usunąć. W sytuacji, gdy pomiędzy sąsiadującymi płytami stwierdzono szczeliny, zalecane jest wypełnienie ich odpowiednio dociętymi paskami styropianu, ewentualnie pianką poliuretanową o niskim stopniu rozprężania. Szlifowanie powierzchni płyt izolacyjnych Powierzchnia płyt izolacyjnych po ich zamocowaniu do podłoża powinna być równa, dlatego po związaniu zaprawy mocującej płyty (po ok. 24 godz.) można przystąpić do szlifowania ich powierzchni tarką lub pacą obłożoną grubym papierem ściernym. Likwidowane są wtedy ewentualne uskoki krawędzi płyt. W przypadku styropianu, w sytuacji, gdy od ich przyklejenia minęło ok. 3 miesięcy, szlifowanie i usunięcie ewentualnego nalotu powierzchniowego jest obligatoryjne. Montaż elementów dodatkowych W celu zwiększenia odporności układu na uszkodzenia mechaniczne, umożliwienia swobodnego odprowadzania wody oraz wykonania dylatacji, na zamocowanej warstwie termoizolacyjnej należy zamontować profile wykończeniowe. Profile montuje się we wszystkich szczególnych miejscach elewacji, takich jak: narożniki, ościeża, parapety itp. Profile te można mocować także równocześnie z zatapianiem siatki w warstwie zbrojonej systemu. Wzmocnienie naroży otworów okiennych i drzwiowych W narożach wszystkich otworów okiennych i drzwiowych należy wkleić dodatkowe paski siatki zbrojącej w postaci prostokątów o wymiarach 20 x 35 cm, zatopionych w zaprawie klejącej ATLAS STOPTER K-20. Paski należy wkleić ukośnie, pod kątem 45 do linii wyznaczonych przez krawędzie ościeży. Mocowanie mechaniczne Do mocowania za pomocą łączników mechanicznych z trzpieniem plastikowym można przystąpić po upływie ok. 24 godzin od przyklejenia płyt. Szczegółowe informacje o ilości łączników, ich długości, głębokości zakotwienia oraz rozmieszczeniu powinny być określone w projekcie technicznym ocieplenia, z uwzględnieniem wymagań producentów kołków. Wykonanie warstwy zbrojonej Do wykonania warstwy zbrojonej można przystąpić nie wcześniej niż po 3 dniach od zamocowania płyt. W tym celu, na przyklejonych płytach izolacji cieplnej, nakłada się zaprawę klejącą, którą następnie profiluje się pacą zębatą o wielkości zębów mm. Klej rozprowadzać pionowymi pasami o szerokości nieco większej niż szerokość stosowanej siatki. Następnie, zaczynając prace od góry, do tak przygotowanej warstwy przykłada się kolejne pasy siatki zbrojącej i w kilku miejscach na całej długości zatapia je w kleju. Sąsiadujące pasy siatki muszą być układane z zakładem min. 10 cm zarówno w pionie, jak i w poziomie, a na narożach min. 15 cm. Zakłady siatki nie mogą się również pokrywać ze spoinami pomiędzy płytami izolacji cieplnej. Po przyłożeniu siatki należy ją dokładnie zatopić w warstwie kleju. W celu równomiernego zatopienia siatki klej wyciska się prowadzoną od góry, lekko nachyloną pacą w kierunku od środka pasa siatki na boki. Prawidłowo zatopiona siatka, jako zbrojenie rozciągane, powinna być całkowicie niewidoczna spod powierzchni kleju i nie powinna bezpośrednio stykać się z powierzchnią płyt. Wykonanie wyprawy elewacyjnej Zewnętrzną warstwę systemu może stanowić samodzielnie wyprawa z tynku cienkowarstwowego lub tynk cienkowarstwowy pomalowany farbą elewacyjną. Do wykonania warstwy wykończeniowej można przystąpić po ok. 3 dniach od nałożenia warstwy zbrojonej. Można stosować tynki mineralne ATLAS CERMIT, akrylowe ATLAS CERMIT, silikatowe ATLAS SILKAT lub silikonowe ATLAS SILKON. Powierzchnię tynku można, opcjonalnie, malować farbami: ATLAS ARKOL E, ATLAS ARKOL S, ATLAS ARKOL N lub ATLAS FASTEL NOVA. Wszystkie prace należy wykonywać zgodnie z technologią opisaną w kartach technicznych poszczególnych wyrobów. Niniejsze informacje stanowią podstawowe wytyczne dotyczące stosowania wyrobu i nie zwalniają z obowiązku wykonywania prac zgodnie z zasadami sztuki budowlanej i przepisami BHP. Wraz z wydaniem niniejszej karty technicznej, wszystkie poprzednie tracą ważność. Data aktualizacji: ZŁOŻONE SYSTEMY OCIEPLEN 161

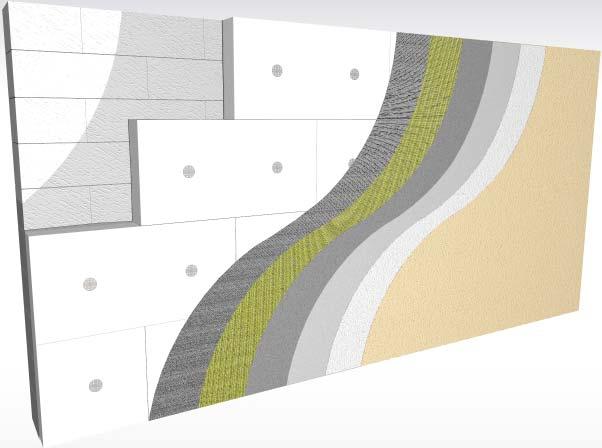

7 ZŁOŻONE SYSTEMY OCIEPLEN SYSTEM OCIEPLEŃ ATLAS HOTER wg wymagań krajowych 1. Beton komórkowy 2. Ewentualnie gruntowanie podłoża 3. Klej do mocowania płyt 4. Termoizolacja ze styropianu EPS 5. Dodatkowe mocowanie łączniki do styropianu i XPS 6. Klej do warstwy zbrojonej 7. Siatka zbrojąca 8. Podkład pod tynk 9. Tynk cienkowarstwowy 10. Farba Przeznaczenie Do wykonywania ociepleń ścian zewnętrznych budynków może być stosowany zarówno na powierzchniach otynkowanych, jak i na murach surowych, wykonanych z cegły i bloczków (ceramicznych, wapienno-piaskowych, kamiennych, z betonu komórkowego i betonu monolitycznego lub w postaci prefabrykatu). Do ociepleń przy użyciu styropianu (EPS) maksymalna grubość izolacji cieplnej może wynosić nawet 25 cm. Do wykonywania ociepleń budynków o wysokości do 25 m. Zalecany podczas prac ociepleniowych w budownictwie tradycyjnym, energooszczędnym i pasywnym ze względu na parametry zapraw klejących polecany jako najkorzystniejsze rozwiązanie w przypadku wykonywania ociepleń budynków wielkopowierzchniowych. Właściwości Wysoka odporność układu ociepleniowego na uderzenia (do 6 J) większa niż w przypadku standardowych układów ociepleniowych, zapewnia układowi ociepleniowemu większą trwałość i odporność na uszkodzenia w trakcie eksploatacji. Możliwość dowolnego kształtowania estetyki elewacji zarówno przy użyciu tynków mineralnych, akrylowych, silikatowych i silikonowych, jak i mozaikowych Kompletny zestaw materiałów do wykonania ociepleń zapewnia pełną i sprawdzoną na etapie badań kompatybilność wszystkich elementów składowych, co jest szczególnie istotne w trakcie kolejnych lat eksploatacji systemu. Umożliwia nadanie wymaganej przepisami izolacyjności cieplnej ścian zewnętrznych budynków pozwala ograniczyć straty ciepła i zmniejszyć koszty ogrzewania. Zwiększa trwałość ścian zewnętrznych zabezpiecza je przed bezpośrednim działaniem czynników atmosferycznych. System jest nierozprzestrzeniający ognia (NRO) dotyczy do układów ociepleniowych z płytami styropianowymi (EPS) o grubości do 250 mm. Ogólna charakterystyka systemu System ATLAS HOTER jest złożonym systemem ociepleń ścian zewnętrznych budynków (ETICS). Technologia wykonania ocieplenia polega na umocowaniu do ściany, od jej zewnętrznej strony, płyt styropianowych (EPS), ułożeniu na nich warstwy z zaprawy zbrojonej siatką z włókna szklanego, a następnie wykonaniu warstwy zewnętrznej z tynku cienkowarstwowego. Elementy systemu Atlas Hoter Zgodnie z obowiązującymi przepisami system ociepleń traktowany jest w całości jako jeden wyrób budowlany, musi być zatem stosowany tylko w takim układzie warstw i materiałów, jakie opisane są w jego aprobacie technicznej. Niedopuszczalne jest stosowania tzw. składanek, czyli stosowanie wyrobów nieobjętych aprobatą techniczną, pochodzących z innych systemów lub od innych producentów. Zgodnie z treścią Aprobaty Technicznej ITB w systemie ATLAS HOTER mogą być stosowane wyroby zgodnie z poniższym wykazem. mocowanie izolacji cieplnej - podstawowe wyroby do izolacji cieplnej mocowanie izolacji cieplnej - dodatkowe Elementy systemu Atlas Hoter zaprawa klejąca ATLAS HOTER S, zaprawa klejąca ATLAS HOTER U płyty styropianowe (EPS) o kodach EPS EN T2 L2 W2 S2 P3 BS115 DS(N)2 DS(70,-)2 TR100 EPS EN T2 L2 W2 S2 P4 BS125 DS(N)2 DS(70,-)2 TR100 lub płyty produkcji TERMOORGANIKA: BAZA fasada: EPS EN T2-L2-W2-S1-P3-BS50-DS(N)2-DS(70,-)3-TR80, STANDARD fasada: EPS-EN T2-L2-W2-S1-P4-BS75- DS(N)2-DS(70,-)2-TR80, SILVER fasada: EPS-EN T2-L2-W2-S1-P4-BS100-DS(N)2-DS(70,-)2-TR100, GOLD fasada: EPS-EN T2-L2-W2-S1-P4-BS115-DS(N)2-DS(70,-)2-TR100, PLATINUM fasada: EPS-EN T2-L2-W2-S1-P4-BS100-DS(N)2-DS(70,-)2 -TR100, PLATINUM PLUS fasada: EPS-EN T2-L2-W2-S1-P4-BS115-DS(N)2-DS(70,-)2 TR100 Łączniki tworzywowe z trzpieniem plastikowym, dopuszczone do obrotu Łączniki nie są wymagane jeżeli budynek jest niższy niż 12 m, a grubość styropianu nie przekracza 15 cm Warstwa zbrojona Warstwa zewnętrzna Zaprawa klejaca zaprawa klejąca ATLAS HOTER U Siatka zbrojąca SSA-1363 SM(100) / (SSA-1363-SM 0,5), VERTEX 145 /AKE 145 preparaty gruntujące ATLAS CERPLAST, ATLAS SILKAT ASX, ATLAS SILKON ANX Tynk cienkowarstwowy ATLAS CERMIT (mineralny), ATLAS CERMIT (akrylowy), ATLAS DEKO M/ATLAS DEKO DIM, ATLAS SILKAT, ATLAS SILKON Środek gruntujący ARKOL SX (pod farbę silikatową), ARKOL NX (pod farbę silikonową) Farba elewacyjna ATLAS ARKOL E, ATLAS ARKOL S, ATLAS ARKOL N, ATLAS FASTEL NOVA 162

8 Wymagania techniczne System ociepleń ATLAS HOTER posiada Aprobatę Techniczną ITB nr AT /2010. Krajowa Deklaracja Zgodności nr z dnia Certyfikat Zakładowej Kontroli Jakości nr ITB-0455/Z. Rekomendacja Techniczna ITB nr RT ITB-1164/2010. Wymagania dotyczące wykonywania robót termoizolacyjnych Warunki prowadzenia prac Prace prowadzić przy bezdeszczowej pogodzie oraz w temperaturze podłoża i otoczenia nie niższej niż +5 C i nie wyższej niż +30 C. Elewacja na czas prac powinna być osłonięta i zabezpieczona przed wpływem opadów atmosferycznych, działaniem silnego wiatru i bezpośrednim nasłonecznieniem na rusztowaniach zalecane są osłony wykonane z gęstej siatki. Prace ociepleniowe należy wykonywać w suchych warunkach (bez opadów atmosferycznych, przy względnej wilgotności powietrza poniżej 80%). Przygotowanie podłoża Zalecenia ogólne Przed przystąpieniem do prac dokonać oceny stanu technicznego podłoża i na tej podstawie podjąć decyzje o sposobie i zakresie przygotowania powierzchni. Na czas robót zdemontować elementy utrudniające szczelne przyklejenie płyt izolacji cieplnej i wykonanie na nich warstwy wykończeniowej. Dodatkowa warstwa izolacji zwiększy grubość ścian, spowoduje więc potrzebę zwiększenia wysięgu obróbek blacharskich, kotew rur spustowych itp. Okna i stolarkę drzwiową na czas robót należy zabezpieczyć przez zabrudzeniami za pomocą folii. Wymagania dla podłoża Podłoże powinno być wysezonowane, nośne, stabilne, równe, czyste i suche. Podłoża chłonne gruntować ATLAS UNI-GRUNT, podłoża gładkie i niechłonne (beton) ATLAS CERPLAST. Podłoże powinno być równe, w stopniu umożliwiającym łatwe wyprowadzenie na ścianach płaszczyzny utworzonej przez przyklejoną warstwę izolacji cieplnej. Powierzchnię oczyścić z warstw mogących osłabić przyczepność zapraw, kurzu, fragmentów luźnych i osypliwych. Uwaga! Szczególną uwagę należy poświęcić na właściwą ocenę i przygotowanie podłoży o problematycznej nośności, np. wykończonych witromozaiką, cegłą szkliwioną, pokrytą powłokami malarskimi itp. W razie wątpliwości wykonać próbę przyczepności metodą pull-off (wytrzymałość na rozciąganie powinna wynosić powyżej 0,08 MPa) lub poprzez przyklejenie 8-10 próbek styropianu o wymiarach 10 x 10 cm i zerwanie ich po 3 dniach. Stosowanie systemu ociepleń na budynkach ze ścianami żelbetowymi warstwowymi, zawsze powinno zostać poprzedzone wnikliwą oceną ich stanu technicznego. Dotyczy to zarówno stanu technicznego metalowych łączników (wieszaków, szpilek, prętów) jak i sposobu ich połączenia i współpracy z elementami ściany. Montaż listew cokołowych Docieplenie można rozpocząć od zamocowania listew cokołowych. Listwy stanowią montażowe podparcie pierwszego rzędu płyt, ułatwiają zachowanie równomiernego poziomu kolejnych warstw, wzmacniają dolną krawędź systemu, a wykształcony na dolnej krawędzi kapinos nie dopuszcza do zacieków wody. Listwa powinna być mocowana poziomo na cokole budynku, nie niżej niż 30 cm nad poziomem gruntu, co zapewnia ochronę przed wpływem podciągania wilgoci, a także chroni przed zabrudzeniami drobinkami błota, nanoszonymi przez krople deszczu odbijające się od gruntu. Zamiast listew cokołowych dopuszcza się stosowanie pasów siatki pancernej bądź dwóch warstw siatki z włókna szklanego. Mocowanie izolacji cieplnej Przyklejanie płyt styropianowych W przypadku równych podłoży do nakładania zaprawy można użyć pacy o zębach 12 mm klej nanosi się wówczas bezpośrednio na płytę, a nie na podłoże. W przypadku mniej równych podłoży zaprawa klejąca powinna być rozłożona na powierzchni płyty metodą pasmowo-punktową w postaci pryzmy obwodowej ułożonej wzdłuż krawędzi płyty na co najmniej 3 cm szerokości i kilku placków zaprawy o średnicy 8-12 cm rozmieszczonych centralnie na powierzchni płyty. Pasmo obwodowe umieszcza się w takiej odległości od krawędzi, żeby po dociśnięciu płyty do ściany zaprawa nie wycisnęła się poza obrys i krawędzie boczne. Naniesiona na płytę zaprawa klejąca powinna pokrywać co najmniej 40% jej powierzchni (po dobiciu płyty do podłoża min. 60%). Przyklejanie izolacji termicznej należy zacząć od naroża budynku. Pierwszy rząd płyt mocuje się opierając go na listwie startowej, kolejne stosując przewiązanie spoin w tzw. cegiełkę w płaszczyźnie ściany i w narożach budynku. Niedopuszczalne jest pokrywanie się krawędzi płyt termoizolacyjnych z krawędziami naroży otworów na elewacji. Po nałożeniu zaprawy płytę należy przyłożyć do podłoża, dosuwając ją szczelnie do już przyklejonych płyt, i docisnąć, pamiętając o kontroli płaszczyzn za pomocą poziomicy. Jeżeli zaprawa klejąca wyciśnie się poza obrys płyty, należy ją usunąć. W sytuacji, gdy pomiędzy sąsiadującymi płytami stwierdzono szczeliny, zalecane jest wypełnienie ich odpowiednio dociętymi paskami styropianu, ewentualnie pianką poliuretanową o niskim stopniu rozprężania. Szlifowanie powierzchni płyt izolacyjnych Powierzchnia płyt izolacyjnych po ich zamocowaniu do podłoża powinna być równa, dlatego po związaniu zaprawy mocującej płyty (po ok. 24 godzi.) można przystąpić do szlifowania ich powierzchni tarką lub pacą obłożoną grubym papierem ściernym. Likwidowane są wtedy ewentualne uskoki krawędzi płyt. W przypadku styropianu, w sytuacji, gdy od ich przyklejenia minęło ok. 3 miesięcy, szlifowanie i usunięcie ewentualnego nalotu powierzchniowego jest obligatoryjne. Montaż elementów dodatkowych W celu zwiększenia odporności układu na uszkodzenia mechaniczne, umożliwienia swobodnego odprowadzania wody oraz wykonania dylatacji, na zamocowanej warstwie termoizolacyjnej należy zamontować profile wykończeniowe. Profile montuje się we wszystkich szczególnych miejscach elewacji, takich jak: narożniki, ościeża, parapety itp. Profile te można mocować także równocześnie z zatapianiem siatki w warstwie zbrojonej systemu. Wzmocnienie naroży otworów okiennych i drzwiowych W narożach wszystkich otworów okiennych i drzwiowych należy wkleić dodatkowe paski siatki zbrojącej w postaci prostokątów o wymiarach 20 x 35 cm, zatopionych w zaprawie klejącej ATLAS HOTER U. Paski należy wkleić ukośnie, pod kątem 45 do linii wyznaczonych przez krawędzie ościeży. Mocowanie mechaniczne Do mocowania za pomocą łączników mechanicznych z trzpieniem plastikowym można przystąpić po upływie ok. 24 godzin od przyklejenia płyt. Szczegółowe informacje o ilości łączników, ich długości, głębokości zakotwienia oraz rozmieszczeniu powinny być określone w projekcie technicznym ocieplenia, z uwzględnieniem wymagań producentów kołków. Wykonanie warstwy zbrojonej Do wykonania warstwy zbrojonej można przystąpić nie wcześniej niż po 3 dniach od zamocowania płyt. W tym celu, na przyklejonych płytach izolacji cieplnej, nakłada się zaprawę klejącą, którą następnie profiluje się pacą zębatą o wielkości zębów mm. Klej rozprowadzać pionowymi pasami o szerokości nieco większej niż szerokość stosowanej siatki. Następnie, zaczynając prace od góry, do tak przygotowanej warstwy przykłada się kolejne pasy siatki zbrojącej i w kilku miejscach na całej długości zatapia je w kleju. Sąsiadujące pasy siatki muszą być układane z zakładem min. 10 cm zarówno w pionie, jak i w poziomie, a na narożach min. 15 cm. Zakłady siatki nie mogą się również pokrywać ze spoinami pomiędzy płytami izolacji cieplnej. Po przyłożeniu siatki należy ją dokładnie zatopić w warstwie kleju. W celu równomiernego zatopienia siatki klej wyciska się prowadzoną od góry, lekko nachyloną pacę, w kierunku od środka pasa siatki na boki. Prawidłowo zatopiona siatka, jako zbrojenie rozciągane, powinna być całkowicie niewidoczna spod powierzchni kleju i nie powinna bezpośrednio stykać się z powierzchnią płyt. Wykonanie wyprawy elewacyjnej Zewnętrzną warstwę systemu może stanowić samodzielnie wyprawa z tynku cienkowarstwowego lub tynk cienkowarstwowy pomalowany farbą elewacyjną. Do wykonania warstwy wykończeniowej można przystąpić po ok. 3 dniach od nałożenia warstwy zbrojonej. Można stosować dowolne tynki cienkowarstwowe mineralne ATLAS CERMIT, akrylowe ATLAS CERMIT, mozaikowe ATLAS DEKO M/ DEKO DIM, silikatowe ATLAS SILKAT lub silikonowe ATLAS SILKON. Powierzchnię tynku można, opcjonalnie, malować farbami: ATLAS ARKOL E, ATLAS ARKOL S, ATLAS ARKOL N lub ATLAS FASTEL NOVA. Wszystkie prace należy wykonywać zgodnie z technologią opisaną w kartach technicznych poszczególnych wyrobów. Niniejsze informacje stanowią podstawowe wytyczne dotyczące stosowania wyrobu i nie zwalniają z obowiązku wykonywania prac zgodnie z zasadami sztuki budowlanej i przepisami BHP. Wraz z wydaniem niniejszej karty technicznej, wszystkie poprzednie tracą ważność. Data aktualizacji: ZŁOŻONE SYSTEMY OCIEPLEN 163

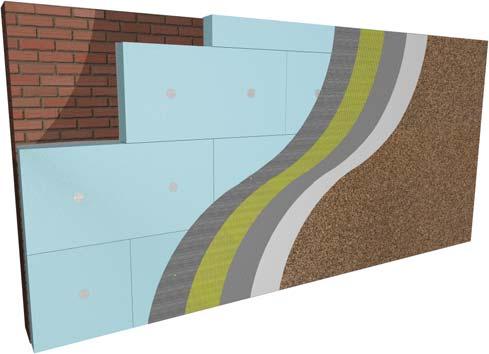

9 ZŁOŻONE SYSTEMY OCIEPLEN SYSTEM OCIEPLEŃ ATLAS XPS wg wymagań europejskich 1. Cegły ceramiczne 2. Ewentualne gruntowanie podłoża 3. Klej do mocowania płyt 4. Termoizolacja z płyt XPS 5. Mocowanie mechaniczne łączniki do styropianu i XPS 6. Kleje do warstwy zbrojonej 7. Siatka zbrojąca 8. Podkład pod tynk 9. Tynk cienkowarstwowy 10. Farba Przeznaczenie Do wykonywania ociepleń ścian zewnętrznych budynków może być stosowany zarówno na powierzchniach otynkowanych, jak i na murach surowych, wykonanych z cegły i bloczków (ceramicznych, wapienno-piaskowych, kamiennych, z betonu komórkowego i betonu monolitycznego lub w postaci prefabrykatu). Do ociepleń przy użyciu polistyrenu ekstrudowanego (XPS) grubość izolacji cieplnej może wynosić do 20 do 200 mm. Zalecany na cokołach, ścianach fundamentowych i piwnicznych ze względu na właściwości i rodzaj materiału termoizolacyjnego, system może być również stosowany na ścianach szczytowych, attykach, przy wejściach do budynków. Może być mocowany na powierzchniach elementów budowlanych poziomych lub nachylonych jeżeli nie są one wystawione na bezpośrednie działanie warunków atmosferycznych. Zalecany podczas prac ociepleniowych w budownictwie tradycyjnym, energooszczędnym i pasywnym. Właściwości Spełnia europejskie wymagania techniczne przewidziane dla systemów ociepleń na terenie całej Unii Europejskiej. Kompletny zestaw materiałów do wykonania ociepleń zapewnia pełną i sprawdzoną na etapie badań kompatybilność wszystkich elementów składowych, co jest szczególnie istotne w trakcie kolejnych lat eksploatacji systemu. Kompatybilny z systemem ociepleń ATLAS na bazie styropianu do ocieplenia miejsc najbardziej narażonych na wilgoć i uszkodzenia mechaniczne używa się płyt XPS, a na pozostałej powierzchni ścian płyt EPS. Wysoka trwałość systemu dzięki niskiej wodochłonności warstwy zewnętrznej (nie większej niż 0,5 kg/m 2 po 24 godz.), w połączeniu z wysoką odpornością na działanie wody płyt XPS. Odporność na uderzenia i uszkodzenia użytkowe system zaklasyfikowany w kategorii III użytkowania. Umożliwia nadanie wymaganej przepisami izolacyjności cieplnej ścian zewnętrznych budynków pozwala ograniczyć straty ciepła, zmniejszyć koszty ogrzewania oraz zlikwidować mostki termiczne. Zwiększa trwałość ścian zewnętrznych zabezpiecza je przed bezpośrednim działaniem czynników atmosferycznych. System jest nierozprzestrzeniający ognia (NRO) dotyczy do układów ociepleniowych z płytami XPS o grubości do 200 mm. Ogólna charakterystyka systemu System ATLAS XPS jest złożonym systemem ociepleń ścian zewnętrznych budynków (ETICS). Technologia wykonania ocieplenia polega na umocowaniu do ściany, od jej zewnętrznej strony, płyt z polistyrenu ekstrudowanego (XPS), ułożeniu na nich warstwy z zaprawy zbrojonej siatką z włókna szklanego, a następnie wykonaniu warstwy zewnętrznej z tynku cienkowarstwowego. Elementy systemu Atlas XPS Zgodnie z obowiązującymi przepisami system ociepleń traktowany jest w całości jako jeden wyrób budowlany, musi być zatem stosowany tylko w takim układzie warstw i materiałów, jakie opisane są w jego aprobacie technicznej. Niedopuszczalne jest stosowania tzw. składanek, czyli stosowanie wyrobów nieobjętych aprobatą techniczną, pochodzących z innych systemów lub od innych producentów. Zgodnie z treścią Aprobaty Technicznej ETA w systemie ATLAS XPS mogą być stosowane wyroby zgodnie z poniższym wykazem. Elementy systemu Atlas XPS Mocowanie izolacji cieplnej podstawowe Wyroby do izolacji cieplnej Mocowanie izolacji cieplnej dodatkowe * zaprawa klejąca ATLAS STOPTER K-10, zaprawa klejąca ATLAS STOPTER K-20, zaprawa klejąca ATLAS HOTER S, zaprawa klejąca ATLAS HOTER U płyty XPS opisane kodem T2-CS(10/Y)200-DS(TH)-TR100-WL(T)1,5, T1-CS(10/Y)250-DS(TH)-TR100-WL(T)1,5 WKĘT-MET: ŁIT, ŁIM, ŁFM8, ŁFN8, ŁFM10, ŁFN10, EJOT: ejotherm ST U, STR U, SDM-T plus U, NT U, Fischer: TERMOZ 8N, 8U, KOELNER: KI8M, Hilti: SD-FV, SX-FV Warstwa zbrojona Warstwa zewnętrzna Zaprawa klejąca zaprawa klejąca ATLAS STOPTER K-20, zaprawa klejąca ATLAS HOTER U Siatka zbrojąca SSA-1363 SM(100) / (SSA-1363-SM 0,5), VERTEX 145 /AKE 145/R117 A 101 Preparaty gruntujące ATLAS CERPLAST, ATLAS SILKAT ASX, ATLAS SILKON ANX Tynk cienkowarstwowy ATLAS CERMIT (mineralny), ATLAS CERMIT (akrylowy), ATLAS SILKAT, ATLAS SILKON Środek gruntujący ARKOL SX (pod farbę silikatową), ARKOL NX (pod farbę silikonową) Farba elewacyjna ATLAS ARKOL E, ATLAS ARKOL S, ATLAS ARKOL N, ATLAS FASTEL NOVA *Mogą być stosowane inne łączniki dopuszczone do obrotu, posiadające Europejskie Aprobaty Techniczne ETA wydane zgodnie z ETAG

10 Wymagania techniczne System ociepleń ATLAS posiada Aprobatę Techniczną ETA nr ETA-07/0316. Deklaracja Zgodności WE nr E003. Certyfikat Zgodności WE nr 1488-CPD Posiada Certyfikat NSAI nr 10/0347 (dotyczy Irlandii). Wymagania dotyczące wykonywania robót termoizolacyjnych Warunki prowadzenia prac Prace prowadzić przy bezdeszczowej pogodzie oraz w temperaturze podłoża i otoczenia nie niższej niż +5 C i nie wyższej niż +25 C. Elewacja na czas prac powinna być osłonięta i zabezpieczona przed wpływem opadów atmosferycznych, działaniem silnego wiatru i bezpośrednim nasłonecznieniem na rusztowaniach zalecane są osłony wykonane z gęstej siatki. Prace ociepleniowe należy wykonywać w suchych warunkach (bez opadów atmosferycznych, przy względnej wilgotności powietrza poniżej 80%). Przygotowanie podłoża Zalecenia ogólne Przed przystąpieniem do prac dokonać oceny stanu technicznego podłoża i na tej podstawie podjąć decyzje o sposobie i zakresie przygotowania powierzchni. Na czas robót zdemontować elementy utrudniające szczelne przyklejenie płyt izolacji cieplnej i wykonanie na nich warstwy wykończeniowej. Dodatkowa warstwa izolacji zwiększy grubość ścian, spowoduje więc potrzebę zwiększenia wysięgu obróbek blacharskich, kotew rur spustowych itp. Okna i stolarkę drzwiową na czas robót należy zabezpieczyć przez zabrudzeniami za pomocą folii. Wymagania dla podłoża Podłoże powinno być wysezonowane, nośne, stabilne, równe, czyste i suche. Podłoża chłonne gruntować ATLAS UNI-GRUNT, podłoża gładkie i niechłonne (beton) ATLAS CERPLAST. Podłoże powinno być równe, w stopniu umożliwiającym łatwe wyprowadzenie na ścianach płaszczyzny utworzonej przez przyklejoną warstwę izolacji cieplnej. Powierzchnię oczyścić z warstw mogących osłabić przyczepność zapraw, kurzu, fragmentów luźnych i osypliwych. Uwaga! Szczególną uwagę należy poświęcić na właściwą ocenę i przygotowanie podłoży o problematycznej nośności, np. wykończonych witromozaiką, cegłą szkliwioną, pokrytą powłokami malarskimi itp. W razie wątpliwości wykonać próbę przyczepności metodą pull-off (wytrzymałość na rozciąganie powinna wynosić powyżej 0,08 MPa) lub poprzez przyklejenie 8-10 próbek styropianu o wymiarach 10 x 10 cm i zerwanie ich po 3 dniach. Stosowanie systemu ociepleń na budynkach ze ścianami żelbetowymi warstwowymi zawsze powinno zostać poprzedzone wnikliwą oceną ich stanu technicznego. Dotyczy to zarówno stanu technicznego metalowych łączników (wieszaków, szpilek, prętów), jak i sposobu ich połączenia i współpracy z elementami ściany. Montaż listew cokołowych Docieplenie można rozpocząć od zamocowania listew cokołowych. Listwy stanowią montażowe podparcie pierwszego rzędu płyt, ułatwiają zachowanie równomiernego poziomu kolejnych warstw, wzmacniają dolną krawędź systemu, a wykształcony na dolnej krawędzi kapinos nie dopuszcza do zacieków wody. Listwa powinna być mocowana poziomo na cokole budynku, nie niżej niż 30 cm nad poziomem gruntu, co zapewnia ochronę przed wpływem podciągania wilgoci, a także chroni przed zabrudzeniami drobinkami błota, nanoszonymi przez krople deszczu odbijające się od gruntu. Zamiast listew cokołowych dopuszcza się stosowanie pasów siatki pancernej bądź dwóch warstw siatki z włókna szklanego. Mocowanie izolacji cieplnej Przyklejanie płyt XPS W przypadku równych podłoży do nakładania zaprawy można użyć pacy o zębach 12 mm klej nanosi się wówczas bezpośrednio na płytę, a nie na podłoże. W przypadku mniej równych podłoży zaprawa klejąca powinna być rozłożona na powierzchni płyty metodą pasmowo-punktową w postaci pryzmy obwodowej ułożonej wzdłuż krawędzi płyty na co najmniej 3 cm szerokości i kilku placków zaprawy o średnicy 8-12 cm rozmieszczonych centralnie na powierzchni płyty. Pasmo obwodowe umieszcza się w takiej odległości od krawędzi, żeby po dociśnięciu płyty do ściany zaprawa nie wycisnęła się poza obrys i krawędzie boczne. Naniesiona na płytę zaprawa klejąca powinna pokrywać co najmniej 40% jej powierzchni (po dobiciu płyty do podłoża min. 60%). Przyklejanie izolacji termicznej należy zacząć od naroża budynku. Pierwszy rząd płyt mocuje się opierając go na listwie startowej, kolejne stosując przewiązanie spoin w tzw. cegiełkę w płaszczyźnie ściany i w narożach budynku. Niedopuszczalne jest pokrywanie się krawędzi płyt termoizolacyjnych z krawędziami naroży otworów na elewacji. Po nałożeniu zaprawy płytę należy przyłożyć do podłoża, dosuwając ją szczelnie do już przyklejonych płyt, i docisnąć, pamiętając o kontroli płaszczyzn za pomocą poziomicy. Jeżeli zaprawa klejąca wyciśnie się poza obrys płyty, należy ją usunąć. W sytuacji, gdy pomiędzy sąsiadującymi płytami stwierdzono szczeliny, zalecane jest wypełnienie ich odpowiednio dociętymi paskami styropianu, ewentualnie piankę poliuretanową o niskim stopniu rozprężania. Szlifowanie powierzchni płyt izolacyjnych Powierzchnia płyt izolacyjnych po ich zamocowaniu do podłoża powinna być równa, dlatego po związaniu zaprawy mocującej płyty (po ok. 24 godz.) można przystąpić do szlifowania ich powierzchni tarką lub pacą obłożoną grubym papierem ściernym. Likwidowane są wtedy ewentualne uskoki krawędzi płyt. Montaż elementów dodatkowych W celu zwiększenia odporności układu na uszkodzenia mechaniczne, umożliwienia swobodnego odprowadzania wody oraz wykonania dylatacji, na zamocowanej warstwie termoizolacyjnej należy zamontować profile wykończeniowe. Profile montuje się we wszystkich szczególnych miejscach elewacji, takich jak: narożniki, ościeża, parapety itp. Profile te można mocować także równocześnie z zatapianiem siatki w warstwie zbrojonej systemu. Wzmocnienie naroży otworów okiennych i drzwiowych W narożach wszystkich otworów okiennych i drzwiowych należy wkleić dodatkowe paski siatki zbrojącej w postaci prostokątów o wymiarach 20 x 35 cm, zatopionych w zaprawie klejącej ATLAS STOPTER K-20 lub ATLAS HOTER U. Paski należy wkleić ukośnie, pod kątem 45 do linii wyznaczonych przez krawędzie ościeży. Mocowanie mechaniczne Do mocowania za pomocą łączników mechanicznych z trzpieniem plastikowym można przystąpić po upływie ok. 24 godzin od przyklejenia płyt. Szczegółowe informacje o ilości łączników, ich długości, głębokości zakotwienia oraz rozmieszczeniu powinny być określone w projekcie technicznym ocieplenia, z uwzględnieniem wymagań producentów kołków. Wykonanie warstwy zbrojonej Do wykonania warstwy zbrojonej można przystąpić nie wcześniej niż po 3 dniach od zamocowania płyt. W tym celu, na przyklejonych płytach izolacji cieplnej, nakłada się zaprawę klejącą, którą następnie profiluje się pacą zębatą o wielkości zębów mm. Klej rozprowadzać pionowymi pasami o szerokości nieco większej niż szerokość stosowanej siatki. Następnie, zaczynając prace od góry, do tak przygotowanej warstwy przykłada się kolejne pasy siatki zbrojącej i w kilku miejscach na całej długości zatapia je w kleju. Sąsiadujące pasy siatki muszą być układane z zakładem min. 10 cm zarówno w pionie, jak i w poziomie, a na narożach min. 15 cm. Zakłady siatki nie mogą się również pokrywać ze spoinami pomiędzy płytami izolacji cieplnej. Po przyłożeniu siatki należy ją dokładnie zatopić w warstwie kleju. W celu równomiernego zatopienia siatki klej wyciska się prowadzoną od góry, lekko nachyloną pacą w kierunku od środka pasa siatki na boki. Prawidłowo zatopiona siatka, jako zbrojenie rozciągane, powinna być całkowicie niewidoczna spod powierzchni kleju i nie powinna bezpośrednio stykać się z powierzchnią płyt. Wykonanie wyprawy elewacyjnej Zewnętrzną warstwę systemu może stanowić samodzielnie wyprawa z tynku cienkowarstwowego lub tynk cienkowarstwowy pomalowany farbą elewacyjną. Do wykonania warstwy wykończeniowej można przystąpić po ok. 3 dniach od nałożenia warstwy zbrojonej. Można stosować tynki cienkowarstwowe mineralne ATLAS CERMIT, akrylowe ATLAS CERMIT, silikatowe ATLAS SILKAT lub silikonowe ATLAS SILKON. Powierzchnię tynku można, opcjonalnie, malować farbami: ATLAS ARKOL E, ATLAS ARKOL S, ATLAS ARKOL N lub ATLAS FASTEL NOVA. Wszystkie prace należy wykonywać zgodnie z technologią opisaną w kartach technicznych poszczególnych wyrobów. Niniejsze informacje stanowią podstawowe wytyczne dotyczące stosowania wyrobu i nie zwalniają z obowiązku wykonywania prac zgodnie z zasadami sztuki budowlanej i przepisami BHP. Wraz z wydaniem niniejszej karty technicznej, wszystkie poprzednie tracą ważność. Data aktualizacji: ZŁOŻONE SYSTEMY OCIEPLEN 165

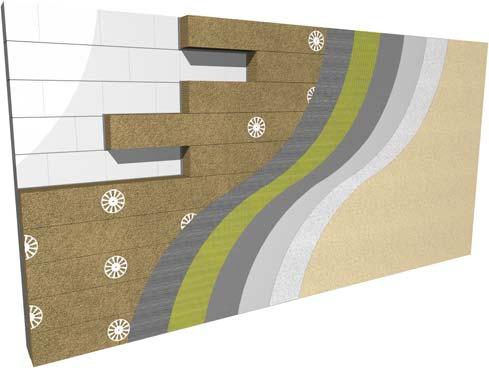

11 ZŁOŻONE SYSTEMY OCIEPLEN SYSTEM OCIEPLEŃ ATLAS ROKER wg wymagań europejskich 1. Bloczki silikatowe 2. Ewentualne gruntowanie podłoża 3. Klej do mocowanie płyt 4. Termoizolacja z wełny mineralne lamelowej lub fasadowej 5. Dodatkowe mocowanie łączniki do wełny mineralnej 6. Klej do warstwy zbrojonej 7. Siatka zbrojąca 8. Podkład pod tynk 9. Tynk cienkowarstwowy mineralny 10. Farba Przeznaczenie System przeznaczony jest do wykonywania ociepleń ścian zewnętrznych budynków może być stosowany zarówno na powierzchniach otynkowanych, jak i na murach surowych, wykonanych z cegły i bloczków (ceramicznych, wapienno-piaskowych, kamiennych, z betonu komórkowego i betonu monolitycznego lub w postaci prefabrykatu). Do ociepleń przy użyciu wełny mineralnej zarówno z płyt fasadowych (o grubości mm), jak i z płyt lamelowych (o grubości mm). Do wykonywania ociepleń budynków niezależnie od ich wysokości szczególnie do budynków wysokich i wysokościowych (powyżej 25 m). Zalecany podczas ociepleń w budownictwie tradycyjnym, energooszczędnym i pasywnym ze względu na niepalność zalecany do ocieplania budynków użyteczności publicznej, szkół, szpitali itp. Właściwości Spełnia europejskie wymagania techniczne przewidziane dla systemów ociepleń na terenie całej Unii Europejskiej. Zwiększa ochronę przeciwpożarową budynku zabezpiecza elementy konstrukcyjne przed działaniem ognia, zwiększając bezpieczeństwo użytkowników. System jest niepalny (z tynkami mineralnymi) i nierozprzestrzeniający ognia (NRO). Bardzo wysoka paroprzepuszczalność nie ogranicza przepływu pary wodnej przez ocieploną przegrodę, umożliwiając swobodne wysychanie muru z wilgoci technologicznej, współczynnik oporu dyfuzyjnego S d dla układu z tynkiem mineralnym 0,12 m. Zapewnia wymaganą przepisami izolacyjność cieplną ścian zewnętrznych pozwala ograniczyć straty ciepła i zmniejszyć koszty ogrzewania. Odporność na uderzenie system sklasyfikowany został w kategorii I lub Kategorii II, w zależności od rodzaju tynku zewnętrznego. Bezpieczeństwo użytkowania układ ociepleniowy został przebadany w zakresie odporności na działanie wiatru, to istotne szczególnie dla budynków wysokich lub zlokalizowanych na terenach górskich lub nadmorskich. Umożliwia wykonywanie ociepleń na powierzchniach o nieregularnych kształtach dzięki zastosowaniu płyt z wełny mineralnej lamelowej. Kompletny zestaw materiałów do wykonania ociepleń zapewnia pełną i sprawdzoną na etapie badań kompatybilność wszystkich elementów składowych, co jest szczególnie istotne w trakcie kolejnych lat eksploatacji systemu. Zwiększa trwałość ścian zewnętrznych zabezpiecza je przed bezpośrednim działaniem czynników atmosferycznych. Ogólna charakterystyka systemu System ATLAS ROKER jest złożonym systemem ociepleń ścian zewnętrznych budynków (ETICS). Technologia wykonania ocieplenia polega na umocowaniu do ściany, od jej zewnętrznej strony, płyt z wełny mineralnej (MW), ułożeniu na nich warstwy z zaprawy zbrojonej siatką z włókna szklanego, a następnie wykonaniu warstwy zewnętrznej z tynku cienkowarstwowego. Elementy systemu Atlas Roker Zgodnie z obowiązującymi przepisami system ociepleń traktowany jest w całości jako jeden wyrób budowlany, musi być zatem stosowany tylko w takim układzie warstw i materiałów, jakie opisane są w jego aprobacie technicznej. Niedopuszczalne jest stosowania tzw. składanek, czyli stosowanie wyrobów nieobjętych aprobata techniczną, pochodzących z innych systemów lub od innych producentów. Zgodnie z treścią Europejskiej Aprobaty Technicznej ETA w systemie ATLAS ROKER mogą być stosowane wyroby zgodnie z poniższym wykazem. Elementy systemu Atlas Roker Mocowanie izolacji cieplnej podstawowe zaprawa klejąca ATLAS ROKER W-20 Wyroby do izolacji cieplnej zwykłe T4 lub T5 (grubość); DS(TH); WS, WL(P), TR10 lub TR15, CS(10)40 lub CS(10,Y)50 płyty z wełny mineralnej (MW) o kodach lamelowe T5 (grubość); DS(TH); WS, WL(P), TR80 lub TR100, CS(10)30 lub CS(10)40 Mocowanie izolacji cieplnej dodatkowe WKĘT-MET: ŁMX 8, ŁTX 8, ŁMX 10, ŁTX 10, EJOT: ejotherm STR U, SDK-U, NT U, NK U, SDM-T plus U, Fischer: TERMOZ 8N, 8NZ, PN8, KOELNER: TFIX-8M, KI-10N, MKaM-Łi3A 10, MKaM-Łi3A 10 Mt, BRAVOLL PTH-S 60/8-La, BRAVOLL PTH-SL 60/8-La, Hilti SD-FV Warstwa zbrojona Warstwa zewnętrzna Zaprawa klejąca zaprawa klejąca ROKER W-20 Siatka zbrojąca SSA-1363 SM(100) / (SSA-1363-SM 0,5), VERTEX 145 /AKE 145/R117 A101 Preparaty gruntujące ATLAS CERPLAST, ATLAS SILKAT ASX, ATLAS SILKON ANX Tynk cienkowarstwowy ATLAS CERMIT (mineralny), ATLAS SILKAT, ATLAS SILKON Środek gruntujący ARKOL SX (pod farbę silikatową), ARKOL NX (pod farbę silikonową) Farba elewacyjna ATLAS ARKOL E, ATLAS ARKOL S, ATLAS ARKOL N, ATLAS FASTEL NOVA 166

12 Wymagania techniczne ATLAS ROKER posiada Europejską Aprobatę Techniczną ETA nr ETA-06/0173 Deklaracja Zgodności WE nr E002. Certyfikat Zgodności WE nr 1488-CPD Posiada Allgemeine Bauaufsichtliche Zullassung Z (dotyczy Niemiec). Posiada Certyfikat NSAI nr 10/0347 (dotyczy Irlandii). Wymagania dotyczące wykonywania robót termoizolacyjnych Warunki prowadzenia prac Prace prowadzić przy bezdeszczowej pogodzie, w temperaturze podłoża i otoczenia nie niższej niż +5 C i nie wyższej niż +30 C. Elewacja powinna zostać na czas prac ociepleniowych osłonięta i zabezpieczona przed wpływem opadów atmosferycznych, działaniem silnego wiatru i bezpośrednim nasłonecznieniem na rusztowaniach zalecane są osłony wykonane z gęstej siatki. Prace ociepleniowe należy wykonywać w suchych warunkach (bez opadów atmosferycznych, przy względnej wilgotności powietrza poniżej 80%) Przygotowanie podłoża Zalecenia ogólne Przed przystąpieniem do prac dokonać oceny stanu technicznego podłoża i na tej podstawie podjąć decyzje o sposobie i zakresie przygotowania powierzchni. Na czas robót zdemontować elementy utrudniające szczelne przyklejenie płyt izolacji cieplnej i wykonanie na nich warstwy wykończeniowej. Dodatkowa warstwa izolacji zwiększy grubość ścian, spowoduje więc potrzebę zwiększenia wysięgu obróbek blacharskich, kotew rur spustowych itp. Okna i stolarkę drzwiową na czas robót należy zabezpieczyć przez zabrudzeniami za pomocą folii. Wymagania dla podłoża Podłoże powinno być wysezonowane, nośne, stabilne, równe, czyste i suche. Podłoża chłonne gruntować ATLAS UNI-GRUNT, podłoża gładkie i niechłonne (beton) ATLAS CERPLAST. Podłoże powinno być równe, w stopniu umożliwiającym łatwe wyprowadzenie na ścianach płaszczyzny utworzonej przez przyklejoną warstwę izolacji cieplnej. Powierzchnię oczyścić z warstw mogących osłabić przyczepność zapraw, kurzu, fragmentów luźnych i osypliwych. Uwaga! Szczególną uwagę należy poświęcić na właściwą ocenę i przygotowanie podłoży o problematycznej nośności, np. wykończonych witromozaiką, cegłą szkliwioną, pokrytą powłokami malarskimi itp. W razie wątpliwości wykonać próbę przyczepności metodą pull-off (wytrzymałość na rozciąganie powinna wynosić powyżej 0,08 MPa) lub poprzez przyklejenie 8-10 próbek wełny o wymiarach 10 x 10 cm i zerwanie ich po 3 dniach. Stosowanie systemu ociepleń na budynkach ze ścianami żelbetowymi warstwowymi zawsze powinno zostać poprzedzone wnikliwą oceną ich stanu technicznego. Dotyczy to zarówno stanu technicznego metalowych łączników (wieszaków, szpilek, prętów), jak i sposobu ich połączenia i współpracy z elementami ściany. Montaż listew cokołowych Docieplenie ścian można rozpocząć od zamocowania listew cokołowych. Listwy stanowią montażowe podparcie pierwszego rzędu płyt izolacji cieplnej, ułatwiają zachowanie równomiernego poziomu kolejnych warstw, wzmacniają dolną krawędź systemu, a wykształcony na dolnej krawędzi kapinos nie dopuszcza do zacieków wody na cokole. Listwa powinna być mocowana poziomo na cokole budynku, nie niżej niż 30 cm nad poziomem gruntu, co zapewnia ochronę przed wpływem podciągania wilgoci, a także chroni przed zabrudzeniami drobinkami błota, nanoszonymi przez krople deszczu odbijające się od gruntu. Profile cokołowe dostosowane są swoimi wymiarami do różnej grubości płyt izolacji termicznej, a produkowane są z aluminium lub PVC. Zamiast listew cokołowych dopuszcza się stosowanie pasów siatki pancernej bądź dwóch warstw siatki z włókna szklanego. Mocowanie izolacji cieplnej Przyklejanie płyt z wełny mineralnej Klej na płyty można nakładać na dwa sposoby: częściowo, tzw. metodą pasmowo- -punktową (płyty zwykłe) lub całkowicie (płyty lamelowe, ewentualnie płyty zwykłe, ale tylko na podłożach odpowiednio równych). W obu przypadkach spodnią powierzchnię płyt należy najpierw przeszpachlować cienką warstwą zaprawy, wciśniętą w strukturę wełny na tzw. zdarcie, za pomocą krawędzi pacy stalowej. Czynność ta ma za zadanie wstępnie nawilżyć włókna wełny mineralnej i poprawić przyczepność. Następnie, w przypadku nakładania częściowego, nakłada się właściwą warstwę kleju w postaci pryzmy obwodowej o szerokość ok. 3-5 cm wzdłuż krawędzi płyty oraz 6-8 placków o średnicy 8-12 cm równomiernie na pozostałej powierzchni. Naniesiona w ten sposób zaprawa powinna obejmować co najmniej 40 % powierzchni płyty. W przypadku nakładania całkowitego, klej nanosi się na całą powierzchnię płyty za pomocą pacy gładkiej, a następnie profiluje pacą ząbkowaną (wysokość zębów 8-12 mm). Po nałożeniu zaprawy na spodnią powierzchnię płyt, zarówno zwykłych jak i lamelowych, należy je przyłożyć do podłoża, lekko przesunąć i docisnąć. Kolejne płyty układać stosując przewiązanie w tzw. cegiełkę (pionowe spoiny pomiędzy płytami powinny się mijać). Niedopuszczalne jest pozostawianie szczelin pomiędzy sąsiadującymi ze sobą płytami ani resztek kleju na ich połączeniu. Na bieżąco należy kontrolować uzyskiwaną płaszczyznę, za pomocą łaty lub długiej poziomicy. Dociskanie i korygowanie położenia płyt możliwe jest wyłącznie za pomocą pac drewnianych o wyoblonych krawędziach. Montaż elementów dodatkowych W celu zwiększenia odporności układu warstw ociepleniowych na uszkodzenia mechaniczne, umożliwienia swobodnego odprowadzania wody oraz profesjonalnego wykonania dylatacji, na zamocowanej warstwie termoizolacyjnej należy zamontować profile wykończeniowe. Profile te montuje się we wszystkich szczególnych miejscach elewacji, takich jak: narożniki, ościeża, parapety itp. Profile te można mocować także równocześnie z zatapianiem siatki w warstwie zbrojonej systemu. Wzmocnienie naroży otworów okiennych i drzwiowych W narożach wszystkich otworów okiennych i drzwiowych należy wkleić dodatkowe paski siatki zbrojącej w postaci prostokątów o wymiarach 20 x 35 cm, zatopionych w zaprawie klejącej ATLAS ROKER W-20. Paski należy wkleić ukośnie, pod kątem 45 do linii wyznaczonych przez krawędzie ościeży. Mocowanie mechaniczne Do mocowania za pomocą łączników mechanicznych można przystąpić po upływie ok. 24 godzin od przyklejenia płyt. Zaleca się stosowanie łączników tworzywowych z trzpieniem stalowym. Szczegółowe informacje o ilości łączników, ich długości i głębokości zakotwienia oraz rozmieszczeniu powinny być określone w projekcie technicznym ocieplenia, z uwzględnieniem wymagań producentów zarówno wełny jak i kołków. Zaleca się 4 do 6 łączników na 1 m 2 (budynki do 20 m wysokości), oraz 6 do 10 (w budynkach powyżej 20 m). Zagęszczenie ilości łączników zalecane jest na narożnikach ścian i w strefach brzegowych o szerokości ok. 1,5 m. Wykonanie warstwy zbrojonej Do wykonania warstwy zbrojonej można przystąpić nie wcześniej niż po 3 dniach od zamocowania płyt. W tym celu, na przyklejonych płytach izolacji cieplnej, nakłada się zaprawę klejącą, którą następnie profiluje się pacą zębatą o wielkości zębów mm. Klej należy rozprowadzać pionowymi pasami o szerokości nieco większej niż szerokość stosowanej siatki. Następnie, zaczynając prace od góry, do tak przygotowanej warstwy przykłada się kolejne pasy siatki zbrojącej i w kilku miejscach na całej długości zatapia je w kleju. Sąsiadujące pasy siatki muszą być układane z zakładem min. 10 cm zarówno w pionie, jak i w poziomie, a na narożach min. 15 cm. Zakłady siatki nie mogą się również pokrywać ze spoinami pomiędzy płytami izolacji cieplnej. Po przyłożeniu siatki należy ją dokładnie zatopić w warstwie kleju. W celu równomiernego zatopienia siatki klej wyciska się prowadzoną od góry, lekko nachyloną pacą w kierunku od środka pasa siatki na boki. Prawidłowo zatopiona siatka, jako zbrojenie rozciągane, powinna być całkowicie niewidoczna spod powierzchni kleju i nie powinna bezpośrednio stykać się z powierzchnią płyt. Wykonanie wyprawy elewacyjnej Zewnętrzną warstwę systemu może stanowić samodzielnie wyprawa z tynku cienkowarstwowego lub tynk cienkowarstwowy pomalowany farbą elewacyjną. Do wykonania warstwy wykończeniowej można przystąpić po ok. 3 dniach od nałożenia warstwy zbrojonej. Można stosować tynki mineralne ATLAS CERMIT, silikatowe ATLAS SILKAT lub silikonowe ATLAS SILKON. Powierzchnię tynku można, opcjonalnie, malować farbami: ATLAS ARKOL E, ATLAS ARKOL S, ATLAS ARKOL N lub ATLAS FASTEL NOVA. Wszystkie prace należy wykonywać zgodnie z technologią opisaną w kartach technicznych poszczególnych wyrobów. Niniejsze informacje stanowią podstawowe wytyczne dotyczące stosowania wyrobu i nie zwalniają z obowiązku wykonywania prac zgodnie z zasadami sztuki budowlanej i przepisami BHP. Wraz z wydaniem niniejszej karty technicznej, wszystkie poprzednie tracą ważność. Data aktualizacji: ZŁOŻONE SYSTEMY OCIEPLEN 167

13 ZŁOŻONE SYSTEMY OCIEPLEN SYSTEM OCIEPLEŃ ATLAS ROKER wg wymagań krajowych 1. Bloczki silikatowe 2. Ewentualne gruntowanie podłoża Atlas 3. Klej do mocowanie płyt 4. Termoizolacja z wełny mineralne lamelowej 5. Dodatkowe mocowanie łączniki do wełny mineralnej 6. Klej do warstwy zbrojonej ATLAS ROKER W Siatka zbrojąca 8. Podkład pod tynk 9. Tynk cienkowarstwowy 10. Farba Przeznaczenie System przeznaczony jest do wykonywania ociepleń ścian zewnętrznych budynków może być stosowany zarówno na powierzchniach otynkowanych, jak i na murach surowych, wykonanych z cegły i bloczków (ceramicznych, wapienno-piaskowych, kamiennych, z betonu komórkowego i betonu monolitycznego lub w postaci prefabrykatu). Do ociepleń przy użyciu wełny mineralnej zarówno z płyt fasadowych jak i z płyt lamelowych. Do wykonywania ociepleń budynków niezależnie od ich wysokości szczególnie do budynków wysokich (powyżej 25 m). Zalecany podczas ociepleń w budownictwie tradycyjnym, energooszczędnym i pasywnym ze względu na niepalność zalecany do ocieplania budynków użyteczności publicznej, szkół, szpitali itp. Właściwości Zwiększa ochronę przeciwpożarową budynku zabezpiecza elementy konstrukcyjne przed działaniem ognia, zwiększając bezpieczeństwo użytkowników. System jest niepalny (z tynkami mineralnymi) i nierozprzestrzeniający ognia (NRO). Wysoka paroprzepuszczalność nie ogranicza przepływu pary wodnej przez ocieploną przegrodę, umożliwiając swobodne wysychanie muru z wilgoci technologicznej. Zapewnia wymaganą przepisami izolacyjność cieplną ścian zewnętrznych pozwala ograniczyć straty ciepła i zmniejszyć koszty ogrzewania. Umożliwia wykonywanie ociepleń na powierzchniach o nieregularnych kształtach dzięki zastosowaniu płyt z wełny mineralnej lamelowej. Kompletny zestaw materiałów do wykonania ociepleń zapewnia pełną i sprawdzoną na etapie badań kompatybilność wszystkich elementów składowych, co jest szczególnie istotne w trakcie kolejnych lat eksploatacji systemu. Zwiększa trwałość ścian zewnętrznych zabezpiecza je przed bezpośrednim działaniem czynników atmosferycznych. Ogólna charakterystyka systemu System ATLAS ROKER jest złożonym systemem ociepleń ścian zewnętrznych budynków (ETICS). Technologia wykonania ocieplenia polega na umocowaniu do ściany, od jej zewnętrznej strony, płyt z wełny mineralnej (MW), ułożeniu na nich warstwy z zaprawy zbrojonej siatką z włókna szklanego, a następnie wykonaniu warstwy zewnętrznej z tynku cienkowarstwowego. Elementy systemu Atlas Roker Mocowanie izolacji cieplnej podstawowe zaprawa klejąca ATLAS ROKER W-20 płyty z wełny mineralnej (MW) o kodach zwykłe lamelowe Wyroby do izolacji cieplnej * Mocowanie izolacji cieplnej dodatkowe FASROCK (MW-EN T4-DS(TH)-CS(10)40-TR15-WS-WL(P)- -MU1), PAROC FAS 4 (MW-EN T5-DS(TH)-CS(10)40-TR15- -WS-WL(P)-MU1), FASOTERM PF (MW-EN T5-CS(10/40)- -TR15-MU1-AFr5) Łączniki tworzywowe z trzpieniem stalowym - wymagane zawsze FASROCK L (MW-EN T5-DS(TH)-CS(10\Y)40-TR100- -WSWL(P)-MU1, PAROC FAL 1 (MW-EN13162-T5-DS(TH)- CS(Y)50-TR80-WSWL(P)-MU1), FASOTERM NF (MW-EN T5-CS(10/30)-TR80-MU1-AFr5) Łączniki tworzywowe z trzpieniem stalowym, z talerzykiem dociskowym typ KWL. Łączniki nie są wymagane gdy: - wytrzymałość podłoża na rozciąganie 0,08 MPa - ocieplenie montowane jest na wysokości do 20 m Warstwa zbrojona Warstwa zewnętrzna Zaprawa klejąca zaprawa klejąca ROKER W-20 Siatka zbrojąca SSA-1363 SM(100) / (SSA-1363-SM 0,5), VERTEX 145 /AKE 145 Preparaty gruntujące ATLAS CERPLAST, ATLAS SILKAT ASX, ATLAS SILKON ANX Tynk cienkowarstwowy ATLAS CERMIT (mineralny), ATLAS SILKAT, ATLAS SILKON Środek gruntujący ARKOL SX (pod farbę silikatową), ARKOL NX (pod farbę silikonową) Farba elewacyjna ATLAS ARKOL E, ATLAS ARKOL S, ATLAS ARKOL N, ATLAS FASTEL NOVA * Dopuszcza się stosowanie innych niepalnych płyt z wełny mineralnej dopuszczonych do obrotu, jeżeli wyniki badań układów ociepleniowych z tymi płytami będą zgodne z wymaganiami określonymi w aprobacie technicznej systemu. 168

14 Elementy systemu Atlas Roker Zgodnie z obowiązującymi przepisami system ociepleń traktowany jest w całości jako jeden wyrób budowlanym musi być zatem stosowany tylko w takim układzie warstw i materiałów, jakie opisane są w jego aprobacie technicznej. Niedopuszczalne jest stosowania tzw. składanek, czyli stosowanie wyrobów nieobjętych aprobatą techniczną, pochodzących z innych systemów lub od innych producentów. Zgodnie z treścią Aprobaty Technicznej ITB w systemie ATLAS ROKER mogą być stosowane wyroby zgodnie z wykazem w tabeli. Wymagania techniczne ATLAS ROKER posiada Aprobatę Techniczną ITB nr AT /2010. Krajowa Deklaracja Zgodności nr z dnia Certyfikat Zakładowej Kontroli Jakości nr 0436/Z. Wymagania dotyczące wykonywania robót termoizolacyjnych Warunki prowadzenia prac Prace prowadzić przy bezdeszczowej pogodzie, w temperaturze podłoża i otoczenia nie niższej niż +5 C i nie wyższej niż +30 C. Elewacja powinna zostać na czas prac osłonięta i zabezpieczona przed wpływem opadów atmosferycznych, działaniem silnego wiatru i bezpośrednim nasłonecznieniem na rusztowaniach zalecane są osłony wykonane z gęstej siatki. Prace ociepleniowe należy wykonywać w suchych warunkach (bez opadów atmosferycznych, przy względnej wilgotności powietrza poniżej 80%) Przygotowanie podłoża Zalecenia ogólne Przed przystąpieniem do prac dokonać oceny stanu technicznego podłoża i na tej podstawie podjąć decyzje o sposobie i zakresie przygotowania powierzchni. Na czas robót zdemontować elementy utrudniające szczelne przyklejenie płyt izolacji cieplnej i wykonanie na nich warstwy wykończeniowej. Dodatkowa warstwa izolacji zwiększy grubość ścian, spowoduje więc potrzebę zwiększenia wysięgu obróbek blacharskich, kotew rur spustowych itp. Okna i stolarkę drzwiową na czas robót należy zabezpieczyć przez zabrudzeniami za pomocą folii. Wymagania dla podłoża Podłoże powinno być wysezonowane, nośne, stabilne, równe, czyste i suche. Podłoża chłonne gruntować ATLAS UNI-GRUNT, podłoża gładkie i niechłonne (beton) ATLAS CERPLAST. Podłoże powinno być równe, w stopniu umożliwiającym łatwe wyprowadzenie na ścianach płaszczyzny utworzonej przez przyklejoną warstwę izolacji cieplnej. Powierzchnię oczyścić z warstw mogących osłabić przyczepność zapraw, kurzu, fragmentów luźnych i osypliwych. Uwaga! Szczególną uwagę należy poświęcić na właściwą ocenę i przygotowanie podłoży o problematycznej nośności, np. wykończonych witromozaiką, cegłą szkliwioną, pokrytą powłokami malarskimi itp. W razie wątpliwości wykonać próbę przyczepności metodą pull-off (wytrzymałość na rozciąganie powinna wynosić powyżej 0,08 MPa) lub poprzez przyklejenie 8-10 próbek wełny o wymiarach 10 x 10 cm i zerwanie ich po 3 dniach. Stosowanie systemu ociepleń na budynkach ze ścianami żelbetowymi warstwowymi zawsze powinno zostać poprzedzone wnikliwą oceną ich stanu technicznego. Dotyczy to zarówno stanu technicznego metalowych łączników (wieszaków, szpilek, prętów), jak i sposobu ich połączenia i współpracy z elementami ściany. Montaż listew cokołowych Docieplenie ścian można rozpocząć od zamocowania listew cokołowych. Listwy stanowią montażowe podparcie pierwszego rzędu płyt izolacji cieplnej, ułatwiają zachowanie równomiernego poziomu kolejnych warstw, wzmacniają dolną krawędź systemu, a wykształcony na dolnej krawędzi kapinos nie dopuszcza do zacieków wody na cokole. Listwa powinna być mocowana poziomo na cokole budynku, nie niżej niż 30 cm nad poziomem gruntu, co zapewnia ochronę przed wpływem podciągania wilgoci, a także chroni przed zabrudzeniami drobinkami błota, nanoszonymi przez krople deszczu odbijające się od gruntu. Profile cokołowe dostosowane są swoimi wymiarami do różnej grubości płyt izolacji termicznej, a produkowane są z aluminium lub PVC. Zamiast listew cokołowych dopuszcza się stosowanie pasów siatki pancernej bądź dwóch warstw siatki z włókna szklanego. Mocowanie izolacji cieplnej Przyklejanie płyt z wełny mineralnej Klej na płyty można nakładać na dwa sposoby: częściowo, tzw. metodą pasmowo-punktową (płyty zwykłe) lub całkowicie (płyty lamelowe, ewentualnie płyty zwykłe, ale tylko na podłożach odpowiednio równych). W obu przypadkach spodnią powierzchnię płyt należy najpierw przeszpachlować cienką warstwą zaprawy, wciśniętą w strukturę wełny na tzw. zdarcie, za pomocą krawędzi pacy stalowej. Czynność ta ma za zadanie wstępnie nawilżyć włókna wełny mineralnej i poprawić przyczepność. Następnie, w przypadku nakładania częściowego, nakłada się właściwą warstwę kleju w postaci pryzmy obwodowej o szerokość ok. 3-5 cm wzdłuż krawędzi płyty, oraz 6-8 placków o średnicy 8-12 cm równomiernie na pozostałej powierzchni. Naniesiona w ten sposób zaprawa powinna obejmować co najmniej 40% powierzchni płyty. W przypadku nakładania całkowitego klej nanosi się na całą powierzchnię płyty za pomocą pacy gładkiej, a następnie profiluje pacą ząbkowaną (wysokość zębów 8-12 mm). Po nałożeniu zaprawy na spodnią powierzchnię płyt, zarówno zwykłych jak i lamelowych, należy je przyłożyć do podłoża, lekko przesunąć i docisnąć. Kolejne płyty układać stosując przewiązanie w tzw. cegiełkę (pionowe spoiny pomiędzy płytami powinny się mijać). Niedopuszczalne jest pozostawianie szczelin pomiędzy sąsiadującymi ze sobą płytami ani resztek kleju na ich połączeniu. Na bieżąco należy kontrolować uzyskiwaną płaszczyznę, za pomocą łaty lub długiej poziomicy. Dociskanie i korygowanie położenia płyt możliwe jest wyłącznie za pomocą pac drewnianych o wyoblonych krawędziach. Montaż elementów dodatkowych W celu zwiększenia odporności układu warstw ociepleniowych na uszkodzenia mechaniczne, umożliwienia swobodnego odprowadzania wody oraz profesjonalnego wykonania dylatacji, na zamocowanej warstwie termoizolacyjnej należy zamontować profile wykończeniowe. Profile te montuje się we wszystkich szczególnych miejscach elewacji, takich jak: narożniki, ościeża, parapety itp. Profile te można mocować także równocześnie z zatapianiem siatki w warstwie zbrojonej systemu. Wzmocnienie naroży otworów okiennych i drzwiowych W narożach wszystkich otworów okiennych i drzwiowych należy wkleić dodatkowe paski siatki zbrojącej w postaci prostokątów o wymiarach 20 x 35 cm, zatopionych w zaprawie klejącej ATLAS ROKER W-20. Paski należy wkleić ukośnie, pod kątem 45 do linii wyznaczonych przez krawędzie ościeży. Mocowanie mechaniczne Do mocowania za pomocą łączników mechanicznych można przystąpić po upływie ok. 24 godzin od przyklejenia płyt. Zaleca się stosowanie łączników tworzywowych z trzpieniem stalowym. Szczegółowe informacje o ilości łączników, ich długości i głębokości zakotwienia oraz rozmieszczeniu powinny być określone w projekcie technicznym ocieplenia, z uwzględnieniem wymagań producentów zarówno wełny, jak i kołków. Zaleca się 4 do 6 łączników na 1 m 2 (budynki do 20 m wysokości) oraz 6 do 10 (w budynkach powyżej 20 m). Zagęszczenie ilości łączników zalecane jest na narożnikach ścian i w strefach brzegowych o szerokości ok. 1,5 m. Wykonanie warstwy zbrojonej Do wykonania warstwy zbrojonej można przystąpić nie wcześniej niż po 3 dniach od zamocowania płyt. W tym celu, na przyklejonych płytach izolacji cieplnej, nakłada się zaprawę klejącą, którą następnie profiluje się pacą zębatą o wielkości zębów mm. Klej należy rozprowadzać pionowymi pasami o szerokości nieco większej niż szerokość stosowanej siatki. Następnie, zaczynając prace od góry, do tak przygotowanej warstwy przykłada się kolejne pasy siatki zbrojącej i w kilku miejscach na całej długości zatapia je w kleju. Sąsiadujące pasy siatki muszą być układane z zakładem min. 10 cm zarówno w pionie, jak i w poziomie, a na narożach min. 15 cm. Zakłady siatki nie mogą się również pokrywać ze spoinami pomiędzy płytami izolacji cieplnej. Po przyłożeniu siatki należy ją dokładnie zatopić w warstwie kleju. W celu równomiernego zatopienia siatki klej wyciska się prowadzoną od góry, lekko nachyloną pacą w kierunku od środka pasa siatki na boki. Prawidłowo zatopiona siatka, jako zbrojenie rozciągane, powinna być całkowicie niewidoczna spod powierzchni kleju i nie powinna bezpośrednio stykać się z powierzchnią płyt. Wykonanie wyprawy elewacyjnej Zewnętrzną warstwę systemu może stanowić samodzielnie wyprawa z tynku cienkowarstwowego lub tynk cienkowarstwowy pomalowany farbą elewacyjną. Do wykonania warstwy wykończeniowej można przystąpić po ok. 3 dniach od nałożenia warstwy zbrojonej. Można stosować tynki mineralne ATLAS CERMIT, silikatowe ATLAS SILKAT lub silikonowe ATLAS SILKON. Powierzchnię tynku można, opcjonalnie, malować farbami: ATLAS ARKOL S, ATLAS ARKOL N lub ATLAS FA- STEL NOVA. Wszystkie prace należy wykonywać zgodnie z technologią opisaną w kartach technicznych poszczególnych wyrobów. Niniejsze informacje stanowią podstawowe wytyczne dotyczące stosowania wyrobu i nie zwalniają z obowiązku wykonywania prac zgodnie z zasadami sztuki budowlanej i przepisami BHP. Wraz z wydaniem niniejszej karty technicznej, wszystkie poprzednie tracą ważność. Data aktualizacji: ZŁOŻONE SYSTEMY OCIEPLEN 169

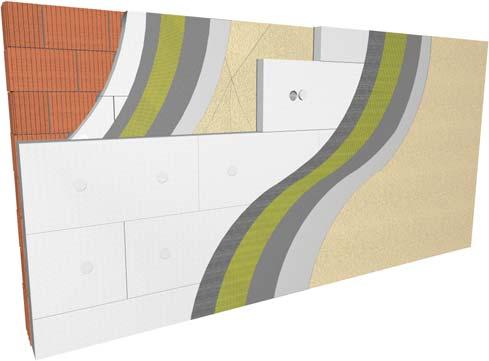

15 ZŁOŻONE SYSTEMY OCIEPLEN SYSTEM OCIEPLEŃ ATLAS RENOTER wg wymagań krajowych 1. Ściana podłoże dla mocowania mechanicznego 2. Start podłoże dla mocowania klejowego 3. Klej do mocowania styropianu 4. Nowa płyta termoizolacyjna ze styropianu 5. Mocowanie główne mechaniczne kołek do mocowania styropianu 6. Zatyczka 7. Klej do warstwy zbrojonej 8. Siatka zbrojąca 9. Podkład pod tynk 10. Tynki cienkowarstwowy 11. Farba Przeznaczenie Do wykonywania dociepleń istniejących ociepleń w przypadku, gdy istniejące ocieplenie ścian zewnętrznych budynków jest w złym stanie technicznym i/lub nie spełnia aktualnych wymagań izolacyjności cieplnej. Do ociepleń przy użyciu styropianu umożliwia renowację ocieplenia poprzez doklejenie dodatkowej warstwy materiału do izolacji cieplnej (w przypadku istniejących układów ociepleniowych ze styropianem). Zalecany podczas prac ociepleniowych w budownictwie tradycyjnym, energooszczędnym i pasywnym. Właściwości Kompletne rozwiązanie technologiczne i materiałowe do stosowania podczas wykonywania napraw głównych ociepleń budynków, zapewnia pełną i sprawdzoną na etapie badań kompatybilność wszystkich elementów składowych, co jest szczególnie istotne w trakcie kolejnych lat eksploatacji systemu. Umożliwia poprawę i uzyskanie wymaganej przepisami izolacyjności cieplnej poprzez doklejanie dodatkowej warstwy materiału do izolacji cieplnej, pozwala ograniczyć straty ciepła i zmniejszyć koszty ogrzewania pomieszczeń. Zapewnia skuteczny remont układów ociepleniowych uszkodzonych w wyniku błędów projektowych i wykonawczych, ewentualnie zużytych w wyniku naturalnych procesów starzenia i działania czynników atmosferycznych. Umożliwia wykonanie ocieplenia o grubości do 30 cm dotyczy to łącznej grubości starego i nowego ocieplenia. Posiada klasyfikację jako nierozprzestrzeniający ognia przez ściany (NRO) zgodnie z obowiązującymi w tym względzie przepisami. Ogólna charakterystyka systemu Technologia wykonania ocieplenia systemem ATLAS RENOTER polega na umocowaniu do istniejących, ocieplonych ścian, od zewnątrz, dodatkowego warstwowego układu dociepleniowego. Układ ten składa się ze styropianu jako materiału do izolacji cieplnej, warstwy zbrojonej wykonanej z zaprawy klejącej i siatki zbrojącej, warstwy wyprawy tynkarskiej oraz dekoracyjnej powłoki malarskiej (opcjonalnie). Płyty styropianowe mocowane są zaprawą klejącą i łącznikami mechanicznymi. Stosowanie łączników mechanicznych jest obowiązkowe niezależnie od wysokości budynku. ATLAS RENOTER jest systemem mocowanym mechanicznie, tzn. obciążenia są całkowicie przenoszone przez połączenia mechaniczne, zaprawa klejąca zapewnia natomiast płaskie przyleganie systemu do podłoża (pełni funkcję montażową). Jako podłoże zawsze powinna być traktowana warstwa materiału konstrukcyjnego ściany zewnętrznej budynku, a nie warstwa istniejącego ocieplenia. Łączniki powinny zatem przechodzić przez wszystkie warstwy istniejącego ocieplenia. Należy to uwzględnić również podczas projektowania i doboru łączników mechanicznych. Elementy systemu Atlas Renoter Zgodnie z obowiązującymi przepisami system ociepleń traktowany jest w całości jako jeden wyrób budowlany, musi być zatem stosowany tylko w takim układzie warstw i materiałów, jakie opisane są w jego aprobacie technicznej. Niedopuszczalne jest stosowania tzw. składanek, czyli stosowanie wyrobów nieobjętych aprobatą techniczną, pochodzących z innych systemów lub od innych producentów. Elementy systemu Atlas Renoter Mocowanie izolacji cieplnej podstawowe Wyroby do izolacji cieplnej zaprawa klejąca ATLAS STOPTER K-10, zaprawa klejąca ATLAS STOPTER K-20, zaprawa klejąca ATLAS STOPTER K-50, zaprawa klejąca ATLAS HOTER S, zaprawa klejąca ATLAS HOTER U płyty styropianowe (EPS) o kodach EPS EN T2 L2 W2 S2 P3 BS115 DS(N)2 DS(70,-)2 TR100, EPS EN T2 L2 W2 S2 P4 BS125 DS(N)2 DS(70,-)2 TR100 lub płyty produkcji TERMOORGANIKA: BAZA fasada: EPS EN T2-L2-W2-S1-P3-BS50-DS(N)2-DS(70,-)3-TR80, STANDARD fasada: EPS-EN T2-L2-W2-S1-P4-BS75- DS(N)2-DS(70,-)2-TR80, SILVER fasada: EPS-EN T2-L2-W2-S1-P4-BS100-DS(N)2-DS(70,-)2-TR100, GOLD fasada: EPS-EN T2-L2-W2-S1-P4-BS115-DS(N)2-DS(70,-)2-TR100, PLATINUM fasada: EPS-EN T2-L2-W2-S1-P4-BS100-DS(N)2-DS(70,-)2 -TR100, PLATINUM PLUS fasada: EPS-EN T2-L2-W2-S1-P4-BS115-DS(N)2-DS(70,-)2 TR100 Mocowanie izolacji cieplnej dodatkowe Warstwa zbrojona Warstwa zewnętrzna Łączniki dopuszczone do obrotu i stosowania w budownictwie, obowiązkowo z trzpieniem stalowym zabezpieczonym antykorozyjnie lub wykonanym ze stali nierdzewnej Zaprawa klejąca zaprawa klejąca ATLAS HOTER U, zaprawa klejąca ATLAS STOPTER K-20, zaprawa klejąca ATLAS STOPTER K-50 Siatka zbrojąca SSA-1363 SM(100) / (SSA-1363-SM 0,5), VERTEX 145 /AKE 145 Preparaty gruntujące ATLAS CERPLAST, ATLAS SILKAT ASX, ATLAS SILKON ANX Tynk cienkowarstwowy ATLAS CERMIT (mineralny), ATLAS CERMIT (akrylowy), ATLAS SILKAT, ATLAS SILKON Środek gruntujący ARKOL SX (pod farbę silikatową), ARKOL NX (pod farbę silikonową) Farba elewacyjna ATLAS ARKOL E, ATLAS ARKOL S, ATLAS ARKOL N, ATLAS FASTEL NOVA 170

16 Wymagania techniczne System ociepleń ATLAS RENOTER posiada Aprobatę Techniczną ITB nr AT /2010. Krajowa Deklaracja Zgodności nr 113 z dnia Certyfikat Zakładowej Kontroli Jakości nr ITB-0456/Z. Wymagania dotyczące wykonywania robót termoizolacyjnych Warunki prowadzenia prac Prace związane z wykonywaniem ociepleń systemem ATLAS RENOTER należy prowadzić przy bezdeszczowej pogodzie oraz w temperaturze podłoża i otoczenia nie niższej niż +5 C i nie wyższej niż +30 C. Jedyny wyjątek stanowi Zaprawa klejąca ATLAS STOPTER K-20, którą można stosować również w temperaturze 0 C, przy założeniu, że po 8 godzinach od zakończenia prac temperatura nie spadnie poniżej -5 o C. Przygotowanie podłoża Zalecenia ogólne Przed przystąpieniem do prac konieczne jest przeprowadzenie oględzin na miejscu stosowania systemu, wykonanie inwentaryzacji oraz pełna ocena stanu technicznego istniejącego ocieplenia. Inwentaryzacja powinna polegać na zgromadzeniu dostępnej dokumentacji (projekt, dziennik budowy itp.), ustaleniu rodzaju przegrody i materiału konstrukcyjnego ścian, rodzaju i grubości zastosowanej izolacji cieplnej, weryfikacji użycia łączników mechanicznych oraz sprawdzeniu rodzaju warstwy wierzchniej i tego, czy powierzchnia była malowana. Zalecane jest wykonanie odkrywek, w ilości uzależnionej do wielkości budynku, najlepiej na każdej ze ścian budynku. Ocena stanu technicznego starego ocieplenia powinna ustalić aktualny stan zachowania poszczególnych warstw układu, ich przyczepność do podłoża i międzywarstwową oraz ustalić i zidentyfikować rodzaj i zakres ewentualnych uszkodzeń. Na podstawie zebranych informacji należy przyjąć odpowiednią dla danej sytuacji technologię prac ociepleniowych oraz określić sposób przygotowania powierzchni istniejącego ocieplenia przed dalszymi pracami. Uwaga! W przypadku budynków ze ścianami żelbetowymi trójwarstwowymi, wykonanie dodatkowej warstwy ocieplenia, powinno zostać poprzedzone kontrolą stanu technicznego zgodnie z obowiązującymi zaleceniami w tym względzie, m.in. wg Instrukcji ITB nr 360/99, 371/02, 374/02 oraz 447/2009. Na czas robót zdemontować elementy utrudniające szczelne przyklejenie płyt izolacji cieplnej i wykonanie na nich warstwy wykończeniowej. Dodatkowa warstwa izolacji zwiększy grubość ścian, spowoduje zatem potrzebę zwiększenia wysięgu obróbek blacharskich, kotew rur spustowych itp. Okna i stolarkę drzwiową na czas robót należy zabezpieczyć przez zabrudzeniami za pomocą folii. Mocowanie izolacji cieplnej Przyklejanie płyt styropianowych Zaprawę klejącą można nakładać na płyty na dwa sposoby: częściowo, tzw. metodą pasmowo-punktową (podłoża nierówne) lub całkowicie (podłoża równe). W przypadku nakładania częściowego klej nakłada się w postaci pryzmy obwodowej ułożonej wzdłuż krawędzi płyty na co najmniej 3 cm szerokości i kilku placków zaprawy o średnicy 8-12 cm rozmieszczonych centralnie na powierzchni płyty. Pasmo obwodowe umieszcza się w takiej odległości od krawędzi, żeby po dociśnięciu płyty do ściany zaprawa nie wycisnęła się poza obrys i krawędzie boczne. Naniesiona na płytę zaprawa klejąca powinna pokrywać co najmniej 40% jej powierzchni (po dobiciu płyty do podłoża min. 60%). W przypadku nakładania całkowitego, klej nanosi się na całą powierzchnię płyty za pomocą pacy gładkiej a następnie profiluje pacą ząbkowaną (wysokość zębów 8-12 mm). Przyklejanie izolacji termicznej należy zacząć od naroża budynku. Pierwszy rząd płyt mocuje się opierając go na listwie startowej, kolejne stosując przewiązanie spoin w tzw. cegiełkę w płaszczyźnie ściany i w narożach budynku. Niedopuszczalne jest pokrywanie się krawędzi płyt termoizolacyjnych z krawędziami naroży otworów na elewacji. Po nałożeniu zaprawy płytę należy przyłożyć do podłoża, dosuwając ją szczelnie do już przyklejonych płyt, i docisnąć, pamiętając o kontroli płaszczyzn przy pomocy poziomicy. Jeżeli zaprawa klejąca wyciśnie się poza obrys płyty, należy ją usunąć. W sytuacji gdy pomiędzy sąsiadującymi płytami stwierdzono szczeliny, zalecane jest wypełnienie ich odpowiednio dociętymi paskami styropianu, ewentualnie piankę poliuretanową o niskim stopniu rozprężania. Szlifowanie powierzchni płyt izolacyjnych Powierzchnia płyt izolacyjnych po ich zamocowaniu do podłoża powinna być równa, dlatego po związaniu zaprawy mocującej płyty (po ok. 24 godz.) można przystąpić do szlifowania ich powierzchni tarką lub pacą obłożoną grubym papierem ściernym. Likwidowane są wtedy ewentualne uskoki krawędzi płyt. W przypadku styropianu, w sytuacji, gdy od jego przyklejenia minęło ok. 3 miesięcy, szlifowanie i usunięcie ewentualnego nalotu powierzchniowego jest obligatoryjne. Mocowanie mechaniczne Do mocowania za pomocą łączników mechanicznych (z trzpieniem stalowym zabezpieczonym antykorozyjnie lub ze stali nierdzewnej) można przystąpić najwcześniej po upływie doby od przyklejenia płyt. Zaleca się użycie łączników wkręcanych, w ilości min. 4-6 sztuk na 1m 2 elewacji. Długość łączników powinna być sumą całkowitej grubości starego ocieplenia oraz projektowanego, nowego materiału izolacyjnego, przy czym głębokość zakotwienia w podłożu mineralnym powinna być ściśle określona w projekcie technicznym ocieplenia. Uwaga! Jako podłoże nośne powinna być traktowana warstwa materiału konstrukcyjnego ściany zewnętrznej budynku. Szczegółowe informacje o ilości łączników, ich długości i głębokości zakotwienia oraz rozmieszczeniu powinny być określone w projekcie technicznym ocieplenia, z uwzględnieniem wymagań producenta kołków. Montaż elementów dodatkowych W celu zwiększenia odporności układu warstw ociepleniowych na uszkodzenia mechaniczne, umożliwienia swobodnego odprowadzania wody oraz profesjonalnego wykonania dylatacji, na zamocowanej warstwie termoizolacyjnej należy zamontować profile wykończeniowe. Profile te montuje się we wszystkich szczególnych miejscach elewacji, takich jak: narożniki, ościeża, parapety itp. Profile te można mocować także równocześnie z zatapianiem siatki w warstwie zbrojonej systemu. Do mocowania profili należy wykorzystać zaprawę klejącą ATLAS STOPTER K-20, ATLAS STOPTER K-50 lub ATLAS HOTER U. Należy również zachować układ dylatacji istniejącego ocieplenia, poprzez zastosowanie odpowiednich profili dylatacyjnych z siatką. Wzmocnienie naroży otworów okiennych i drzwiowych W narożach wszystkich otworów okiennych i drzwiowych należy wkleić dodatkowe paski siatki zbrojącej w postaci prostokątów o wymiarach 20 x 35 cm, zatopionych w zaprawie klejącej ATLAS STOPTER K-20, ATLAS STOPTER K-50 lub ATLAS HOTER U. Paski należy wkleić ukośnie, pod kątem 45 do linii wyznaczonych przez krawędzie ościeży. Wykonanie warstwy zbrojonej Do wykonania warstwy zbrojonej można przystąpić nie wcześniej niż po 3 dniach od zamocowania płyt. W tym celu, na przyklejonych płytach izolacji cieplnej, nakłada się zaprawę klejącą, którą następnie profiluje się pacą zębatą o wielkości zębów mm. Klej rozprowadzać pionowymi pasami o szerokości nieco większej niż szerokość stosowanej siatki. Następnie, zaczynając prace od góry, do tak przygotowanej warstwy przykłada się kolejne pasy siatki zbrojącej i w kilku miejscach na całej długości zatapia je w kleju. Sąsiadujące pasy siatki muszą być układane z zakładem min. 10 cm zarówno w pionie, jak i w poziomie, a na narożach min. 15 cm. Zakłady siatki nie mogą się również pokrywać ze spoinami pomiędzy płytami izolacji cieplnej. Po przyłożeniu siatki należy ją dokładnie zatopić w warstwie kleju. W celu równomiernego zatopienia siatki klej wyciska się prowadzoną od góry, lekko nachyloną pacą w kierunku od środka pasa siatki na boki. Prawidłowo zatopiona siatka, jako zbrojenie rozciągane, powinna być całkowicie niewidoczna spod powierzchni kleju i nie powinna bezpośrednio stykać się z powierzchnią płyt. Wykonanie wyprawy elewacyjnej Warstwę wykończeniową systemu ATLAS RENOTER może stanowić tynk cienkowarstwowy lub tynk cienkowarstwowy pomalowany farbą elewacyjną. Dobór warstwy wykończeniowej powinien zostać przeprowadzony m.in. w oparciu o obliczenia cieplno-wilgotnościowe ocieplanej ściany i warunki użytkowania układu ociepleniowego. Do wykonania warstwy wykończeniowej można przystąpić po ok. 3 dniach od nałożenia warstwy zbrojonej. Na warstwie zbrojonej należy wykonać podkład z masy tynkarskiej. Podkład powinien być odpowiedni dla danego rodzaju tynku: tynki mineralne i akrylowe ATLAS CERPLAST, tynki silikatowe ATLAS SILKAT ASX, tynki silikonowe ATLAS SILKON ANX. Zastosowanie podkładu nie jest wymagane, jeśli do wykonania warstwy zbrojonej zastosowano zaprawę klejąca ATLAS STOPTER K-50 (będącą zaprawą bezpodkładową). Wyprawę tynkarską można wykonać z tynków: mineralnych ATLAS CERMIT, akrylowych ATLAS CERMIT, silikatowych ATLAS SILKAT lub silikonowych ATLAS SILKON. Do ich malowania można zastosować farby akrylowe ARKOL E, silikatowe ATLAS ARKOL S lub silikonowe ATLAS ARKOL N i ATLAS FASTEL NOVA, zgodnie z technologią opisaną w ich kartach technicznych. Niniejsze informacje stanowią podstawowe wytyczne dotyczące stosowania wyrobu i nie zwalniają z obowiązku wykonywania prac zgodnie z zasadami sztuki budowlanej i przepisami BHP. Wraz z wydaniem niniejszej karty technicznej, wszystkie poprzednie tracą ważność. Data aktualizacji: ZŁOŻONE SYSTEMY OCIEPLEN 171

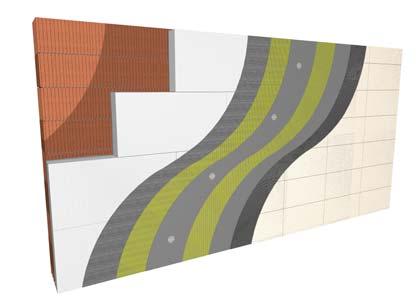

17 ZŁOŻONE SYSTEMY OCIEPLEN Przeznaczenie Do wykonywania ociepleń ścian zewnętrznych budynków nowo wznoszonych lub poddawanych termomodernizacji, może być stosowany zarówno na powierzchniach otynkowanych, jak i na murach surowych, wykonanych z cegły i bloczków (ceramicznych, wapienno-piaskowych, kamiennych, z betonu komórkowego i betonu monolitycznego lub w postaci prefabrykatu). Zalecany na elewacjach narażonych na zwiększone obciążenia użytkowe i zabrudzenia na przykład w strefach cokołowych i przyziemiach budynków oraz do wykonywania ociepleń budynków użyteczności publicznej, handlowych itp. Właściwości Kompletny zestaw materiałów do wykonania ociepleń zapewnia pełną i sprawdzoną na etapie badań kompatybilność wszystkich elementów składowych, co jest szczególnie istotne w trakcie kolejnych lat eksploatacji systemu. Umożliwia nadanie wymaganej przepisami izolacyjności cieplnej ścian zewnętrznych budynków pozwala ograniczyć straty ciepła i zmniejszyć koszty ogrzewania. Zwiększa trwałość ścian zewnętrznych zabezpiecza je przed bezpośrednim działaniem czynników atmosferycznych. Bardzo trwałe rozwiązanie materiałowe okładzina z płytek ceramicznych wolniej ulega zużyciu w porównaniu z ociepleniami z wyprawami tynkarskimi, zapewnia również wysoką odporność systemu na uszkodzenia. Odporność na skażenia biologiczne okładzina z płytek jest łatwa do utrzymania w czystości i mniej podatna na ewentualny rozwój grzybów, glonów i porostów. Uniwersalność system umożliwia zastosowanie na jednej elewacji zarówno płyt styropianowych (EPS), jak i płyt z polistyrenu ekstrudowanego (XPS). System jest nierozprzestrzeniający ognia (NRO) dotyczy do układów ociepleniowych z płytami styropianowymi (EPS) lub z płytami z polistyrenu ekstrudowanego (XPS) o grubości do 250 mm. Ogólna charakterystyka systemu System ATLAS CERAMIK jest złożonym systemem ociepleń ścian zewnętrznych budynków (ETICS). Technologia wykonania ocieplenia polega na umocowaniu do ściany, od jej zewnętrznej strony, płyt styropianowych lub płyt z polistyrenu ekstrudowanego (XPS), ułożeniu na nich warstwy z zaprawy zbrojonej siatką z włókna szklanego, a następnie wykonaniu warstwy okładzinowej z płytek ceramicznych, przyklejonych do warstwy zbrojonej zaprawą klejącą i wykończonych zaprawą do spoinowania fug. Ze względu na rodzaj warstwy zewnętrznej, każdorazowo wymagane jest kołkowanie płyt izolacji cieplnej za pomocą łączników mechanicznych mocowanych poprzez pierwszą warstwę siatki SYSTEM OCIEPLEŃ ATLAS CERAMIK wg wymagań krajowych 1. Pustaki ceramiczne 2. Ewentualne gruntowanie podłoża 3. Klej do mocowania płyt 4. Termoizolacja ze styropianu EPS tradycyjnego lub z dodatkiem grafitu 5. Kleje do warstwy zbrojonej 6. Siatka zbrojąca I warstwa 7. Mocowanie mechaniczne łączniki do styropianu i XPS 8. Siatka zbrojąca II warstwa 9. Klej do warstwy zbrojonej 10. Klej do płytek 11. Płytki elewacyjne 12. Fuga Elementy systemu Atlas Ceramik Zgodnie z obowiązującymi przepisami system ociepleń traktowany jest w całości jako jeden wyrób budowlany, musi być zatem stosowany tylko w takim układzie warstw i materiałów, jakie opisane są w jego aprobacie technicznej. Niedopuszczalne jest stosowania tzw. składanek, czyli stosowanie wyrobów nieobjętych aprobatą techniczną, pochodzących z innych systemów lub od innych producentów. Zgodnie z treścią Aprobaty Technicznej ITB nr AT /2011 w systemie ATLAS CERAMIK mogą być stosowane wyroby zgodnie z poniższym wykazem. Wymagania techniczne System ociepleń ATLAS CERAMIK posiada Aprobatę Techniczną ITB nr AT /2011. Krajowa Deklaracja Zgodności nr 114 z dnia Certyfikat Zakładowej Kontroli Jakości nr ITB-0472/Z. Wymagania dotyczące wykonywania robót termoizolacyjnych Warunki prowadzenia prac Prace związane z wykonywaniem ociepleń systemem ATLAS CERAMIK należy prowadzić przy bezdeszczowej pogodzie oraz w temperaturze podłoża i otoczenia nie niższej niż +5 C i nie wyższej niż +30 C. Jedyny wyjątek stanowi zaprawa klejąca ATLAS STOPTER K-20, którą można stosować również w temperaturze 0 C, przy założeniu że po 8 godzinach od zakończenia prac temperatura nie spadnie poniżej -5 C. Elewacja powinna zostać osłonięta i zabezpieczona przed wpływem opadów atmosferycznych, działaniem silnego wiatru i bezpośrednim nasłonecznieniem, na rusztowaniach zalecane są osłony wykonane z gęstej siatki. Prace ociepleniowe należy wykonywać w suchych warunkach (bez opadów atmosferycznych, przy względnej wilgotności powietrza poniżej 80%) Kleje do mocowania izolacji cieplnej: Wyroby do izolacji cieplnej płyty styropianowe (EPS) o kodach: Wyroby do izolacji cieplnej płyty z polistyrenu ekstrudowanego (XPS) o kodzie: Elementy systemu Atlas Ceramik zaprawa klejąca ATLAS STOPTER K-20, zaprawa klejowa ATLAS HOTER U EPS EN T2 L2 W2 S2 P3 BS115 DS(N)2 DS(70,-)2 TR100 EPS EN T2 L2 W2 S2 P4 BS125 DS(N)2 DS(70,-)2 TR100 lub płyty produkcji firmy TERMOORGANIKA o podanych poniżej nazwach handlowych i kodach: BAZA fasada: EPS EN T2-L2-W2-S1-P3-BS50-DS(N)2-DS(70,-)3-TR80, STANDARD fasada: EPS-EN T2-L2-W2- S1-P4-BS75-DS(N)2-DS.(70,-)2-TR80, SILVER fasada: EPS-EN T2-L2-W2-S1-P4-BS100-DS.(N)2-DS(70,-)2-TR100, GOLD fasada: EPS-EN T2-L2-W2-S1-P4-BS115-DS(N)2-DS(70,-)2-TR100, PLATINUM fasada: EPS-EN T2-L2-W2-S1-P4-BS100-DS(N)2- DS.70,-)2 -TR100, PLATINUM PLUS: fasada EPS-EN T2-L2-W2-S1-P4-BS115-DS(N)2-DS(70,-)2 TR100 XPS-EN13164-T1-DS(TH)-TR100 Łączniki mechaniczne dopuszczone do obrotu i stosowania w budownictwie Kleje do wykonywania warstwy zbrojonej zaprawa klejąca ATLAS STOPTER K-20, zaprawa klejąca ATLAS HOTER U Siatki z włókna szklanego SSA-1363 SM(100) (SSA-1363 SM 0,5), VERTEX 145 /AKE 145 Kleje do mocowania okładziny ceramicznej zaprawa klejąca ATLAS PLUS, zaprawa klejąca ATLAS PLUS BIAŁY, zaprawa klejąca ATLAS PLUS EXPRESS OKŁADZINA CERAMICZNA SPOINOWANIE OKŁADZINY CERAMICZNEJ Elewacyjne, mrozoodporne płytki ceramiczne prasowane lub ciągnione, należące do grup Bla, BIb lub AI wg normy PN-EN 14411:2009, o grubości max. 15 mm oraz masie powierzchniowej nie większej niż 40 kg/m 2 FUGA ATLAS ARTIS 172

18 Przygotowanie podłoża Zalecenia ogólne Przed przystąpieniem do prac dokonać oceny stanu technicznego podłoża i na tej podstawie podjąć decyzje o sposobie i zakresie przygotowania powierzchni. Na czas robót zdemontować elementy utrudniające szczelne przyklejenie płyt izolacji cieplnej i wykonanie na nich warstwy wykończeniowej. Dodatkowa warstwa izolacji zwiększy grubość ścian, spowoduje więc potrzebę zwiększenia wysięgu obróbek blacharskich, kotew rur spustowych itp. Okna i stolarkę drzwiową na czas robót należy zabezpieczyć przez zabrudzeniami za pomocą folii. Wymagania dla podłoża Podłoże powinno być wysezonowane, nośne, stabilne, równe, czyste i suche. Podłoża chłonne gruntować ATLAS UNI-GRUNT, podłoża gładkie i niechłonne (beton) ATLAS CERPLAST. Podłoże powinno być równe, w stopniu umożliwiającym łatwe wyprowadzenie na ścianach płaszczyzny utworzonej przez przyklejoną warstwę izolacji cieplnej. Powierzchnię oczyścić z warstw mogących osłabić przyczepność zapraw, kurzu, fragmentów luźnych i osypliwych. Uwaga! Szczególną uwagę należy poświęcić na właściwą ocenę i przygotowanie podłoży o problematycznej nośności, np. wykończonych witromozaiką, cegłą szkliwioną, pokrytą powłokami malarskimi itp. W razie wątpliwości wykonać próbę przyczepności metodą pull-off (wytrzymałość na rozciąganie powinna wynosić powyżej 0,08 MPa) lub poprzez przyklejenie 8-10 próbek styropianu o wymiarach 10 x 10 cm i zerwanie ich po 3 dniach. Stosowanie systemu ociepleń na budynkach ze ścianami żelbetowymi warstwowymi zawsze powinno zostać poprzedzone wnikliwą oceną ich stanu technicznego. Dotyczy to zarówno stanu technicznego metalowych łączników (wieszaków, szpilek, prętów, jak i sposobu ich połączenia i współpracy z elementami ściany. Montaż listew cokołowych Docieplenie ścian można rozpocząć od zamocowania listew cokołowych. Listwy stanowią montażowe podparcie pierwszego rzędu płyt izolacji cieplnej, ułatwiają zachowanie równomiernego poziomu kolejnych warstw, wzmacniają dolną krawędź systemu, a wykształcony na dolnej krawędzi kapinos nie dopuszcza do zacieków wody na cokole. Listwa powinna być mocowana poziomo na cokole budynku, nie niżej niż 30 cm nad poziomem gruntu, co zapewnia ochronę przed wpływem podciągania wilgoci, a także chroni przed zabrudzeniami drobinkami błota, nanoszonymi przez krople deszczu odbijające się od gruntu. Profile cokołowe dostosowane są swoimi wymiarami do różnej grubości płyt izolacji termicznej, a produkowane są z aluminium lub PVC. Zamiast listew cokołowych dopuszcza się stosowanie pasów siatki pancernej bądź dwóch warstw siatki z włókna szklanego. Mocowanie termoizolacji Przyklejanie izolacji cieplnej (płyt styropianowych lub płyt XPS) W przypadku równych podłoży do nakładania zaprawy można użyć pacy o zębach 12 mm klej nanosi się wówczas bezpośrednio na płytę, a nie na podłoże. W przypadku mniej równych podłoży zaprawa klejąca powinna być rozłożona na powierzchni płyty metodą pasmowo-punktową w postaci pryzmy obwodowej ułożonej wzdłuż krawędzi płyty na co najmniej 3 cm szerokości i kilku placków zaprawy o średnicy 8-12 cm rozmieszczonych centralnie na powierzchni płyty. Pasmo obwodowe umieszcza się w takiej odległości od krawędzi, żeby po dociśnięciu płyty do ściany zaprawa nie wycisnęła się poza obrys i krawędzie boczne. Naniesiona na płytę zaprawa klejąca powinna pokrywać co najmniej 40% jej powierzchni (po dobiciu płyty do podłoża min. 60%). Przyklejanie izolacji termicznej należy zacząć od naroża budynku. Pierwszy rząd płyt mocuje się opierając go na listwie startowej, kolejne stosując przewiązanie spoin w tzw. cegiełkę w płaszczyźnie ściany i w narożach budynku. Jeżeli zaprawa klejąca wyciśnie się poza obrys płyty, należy ją usunąć. Płyty muszą być układane w taki sposób, aby nie powstały pomiędzy nimi szczeliny. W sytuacji, gdy pomiędzy sąsiadującymi płytami stwierdzono szczeliny, zalecane jest wypełnienie ich paskami styropianu, ewentualnie piankę poliuretanową o niskim stopniu rozprężania. Szlifowanie powierzchni płyt izolacyjnych Powierzchnia płyt izolacyjnych po ich zamocowaniu do podłoża powinna być równa, dlatego po związaniu zaprawy mocującej płyty (po ok. 24 godz.) można przystąpić do szlifowania ich powierzchni tarką lub pacą obłożoną grubym papierem ściernym. Likwidowane są wtedy ewentualne uskoki krawędzi płyt. W przypadku styropianu, w sytuacji, gdy od ich przyklejenia minęło ok. 3 miesięcy, szlifowanie i usunięcie ewentualnego nalotu powierzchniowego jest obligatoryjne. Montaż elementów dodatkowych W celu zwiększenia odporności układu warstw ociepleniowych na uszkodzenia mechaniczne, umożliwienia swobodnego odprowadzania wody oraz profesjonalnego wykonania dylatacji, na zamocowanej warstwie termoizolacyjnej należy zamontować profile wykończeniowe. Profile te montuje się we wszystkich szczególnych miejscach elewacji, takich jak: narożniki, ościeża, parapety itp. Profile te można mocować także równocześnie z zatapianiem siatki w warstwie zbrojonej systemu. Wzmocnienie naroży otworów okiennych i drzwiowych W narożach wszystkich otworów okiennych i drzwiowych należy wkleić dodatkowe paski siatki zbrojącej w postaci prostokątów o wymiarach 20 x 35 cm, zatopionych w zaprawie klejącej ATLAS STOPTER K-20 lub ATLAS HOTER U. Paski należy wkleić ukośnie, pod kątem 45 do linii wyznaczonych przez krawędzie ościeży. Wykonanie warstwy zbrojonej i mocowanie mechaniczne W systemie ociepleń ATLAS CERAMIK wymagane jest wykonanie warstwy zbrojonej oraz kołkowanie płyt izolacji cieplnej w jednym cyklu roboczym. Do wykonania warstwy zbrojonej stosuje się dwie warstwy siatki zatopionej w warstwie zaprawy klejącej ATLAS STOPTER K-20 lub ATLAS HOTER U. Kołkowanie wykonuje się przez pierwszą warstwę siatki. Do wykonania warstwy zbrojonej można przystąpić nie wcześniej niż po ok. 3 dniach od zamocowania płyt. W tym celu, na przyklejonych płytach izolacji cieplnej, pacą zębatą o wielkości zębów mm rozprowadza się warstwę kleju o równomiernej grubości. Klej należy rozprowadzać pionowymi pasami o szerokości nieco większej niż szerokość stosowanej siatki. Następnie, zaczynając prace od góry, do tak przygotowanej warstwy przykłada się kolejne pasy siatki zbrojącej i w kilku miejscach na całej długości zatapia je w kleju. Sąsiadujące pasy siatki muszą być układane z zakładem min. 10 cm zarówno w pionie, jak i w poziomie, a na narożach min. 15 cm. Zakłady siatki nie mogą się również pokrywać ze spoinami pomiędzy płytami izolacji cieplnej. Po przyłożeniu siatki należy ją dokładnie zatopić w warstwie kleju. W celu równomiernego zatopienia siatki klej wyciska się prowadzoną od góry, lekko nachyloną pacą w kierunku od środka pasa siatki na boki. Prawidłowo zatopiona siatka, jako zbrojenie rozciągane, powinna być całkowicie niewidoczna spod powierzchni kleju i nie powinna bezpośrednio stykać się z powierzchnią płyt. Kolejną czynnością jest wykonanie kołkowania za pomocą łączników mechanicznych przez pierwszą warstwę siatki. Należy stosować łączniki z trzpieniem stalowym ocynkowanym, w ilości min. 8 szt. na 1 m 2. Szczegółowe dane o ilości, rodzaju i długości kołków oraz o sposobie ich rozmieszczenia powinien zawierać projekt techniczny ocieplenia. Przy prawidłowo osadzonych kołkach ich talerzyki powinny być lekko wciśnięte w warstwie kleju. Następnie całą powierzchnię należy przykryć drugą warstwą siatki i tą również równomiernie zatopić, szpachlując powierzchnię na gładko. Wykonanie wyprawy elewacyjnej Wykonanie warstwy kontaktowej Po ok. 3 dniach od nałożenia warstwy zbrojonej na jej powierzchni można wykonać warstwę kontaktową z masy ATLAS CERPLAST, nie jest to jednak obligatoryjne. Przyklejenie okładziny ceramicznej Do mocowania płytek zaleca się stosować odkształcalne kleje cementowe typu C2TE S1 wg PN-EN 12004:2008, tj. ATLAS PLUS, ATLAS PLUS BIAŁY lub ATLAS PLUS EXPRESS. Przyklejając płytki, należy zwrócić szczególną uwagę na zapewnienie odpowiedniej przyczepności kleju i wyeliminować możliwość pozostawienia pod okładziną wolnych przestrzeni, np. śladów po zębach pacy. Mając te czynniki na względzie, zalecane jest stosowanie tzw. metody podwójnego smarowania, polegającej na nakładaniu kleju zarówno na podłoże pacą zębatą, jak i na spodnią powierzchnię płytki gładką stroną pacy. Spoinowanie okładziny ceramicznej Spoinowanie okładziny powinno się przeprowadzać dopiero po całkowitym wyschnięciu zaprawy klejącej, a więc po ok. 24 godzinach od przyklejenia płytek. Do spoinowania zalecane jest użycie FUGI ATLAS ARTIS. Ze względu na warunki eksploatacji okładziny zaleca się, aby szerokość spoin była nie mniejsza niż 6 mm oraz nie większa niż 20 mm (szerokość dobrać w zależności od wymiarów stosowanych płytek), a procentowy udział spoin na całej powierzchni okładziny nie powinien być mniejszy niż 6%. Ze względu na możliwość wystąpienia niewielkich różnic w kolorze na danej powierzchni zalecane jest stosowanie wyłącznie zaprawy o tej samej dacie produkcji i numerze zasypu (umieszczonej na opakowaniu). Podczas spoinowania okładziny ceramicznej, na jednej płaszczyźnie należy pracować bez przerw i na sąsiadujących poziomach rusztowań, stosując zaprawę o tej samej dacie produkcji i numerze zasypu, należy też zachować jednakowe dozowanie wody do zaprawy do spoinowania. Wykonane okładziny powinny być chronione przed deszczem (osłony na rusztowaniach) przez co najmniej 3 dni; odnosi się to do temperatury +20 o C oraz wilgotności względnej powietrza 60%; w mniej korzystnych warunkach należy uwzględnić wolniejsze wiązanie zastosowanych materiałów. Dylatacje okładziny ceramicznej Dylatacje konstrukcyjne, dylatacje płaszczyzny ocieplenia oraz dylatacje kątowe muszą zostać powtórzone na powierzchni okładziny ceramicznej. Powierzchnia okładziny ceramicznej powinna zostać podzielona na mniejsze pola o powierzchni max. do 9 m 2. W przypadku wykonywania ociepleń systemem ATLAS CERAMIK na dużych i wysokich elewacjach zalecane jest stosowanie dodatkowych poziomych konsol lub wsporników stabilizujących. Niniejsze informacje stanowią podstawowe wytyczne dotyczące stosowania wyrobu i nie zwalniają z obowiązku wykonywania prac zgodnie z zasadami sztuki budowlanej i przepisami BHP. Wraz z wydaniem niniejszej karty technicznej, wszystkie poprzednie tracą ważność. Data aktualizacji: ZŁOŻONE SYSTEMY OCIEPLEN 173

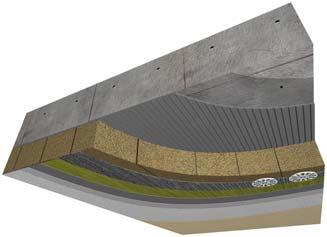

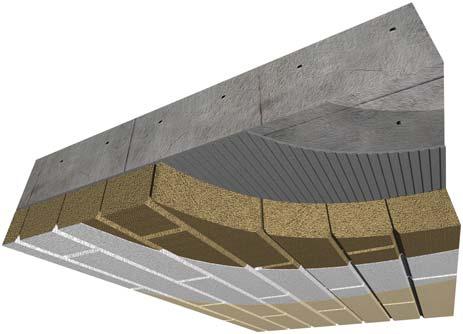

19 ZŁOŻONE SYSTEMY OCIEPLEN SYSTEM OCIEPLEŃ ATLAS ROKER G wg wymagań krajowych Odmiana I Odmiana II Odmiana III Przeznaczenie Do wykonywania ociepleń na powierzchni stropów (od strony sufitów) i ścian które nie są narażone na bezpośrednie działanie czynników atmosferycznych ani uszkodzenia mechaniczne, w budownictwie mieszkaniowym, komercyjnym, użyteczności publicznej i przemysłowym, zarówno w obiektach istniejących, jak i nowo wznoszonych. Stosowanie wewnątrz budynków (dotyczy odmiany I, II i III) na stropach i ścianach w pomieszczeniach nieogrzewanych (np. garaże, piwnice, parkingi wielopoziomowe), zamkniętych i otwartych, nad którymi lub w sąsiedztwie których znajdują się pomieszczenia ogrzewane. Stosowanie na zewnątrz budynków (dotyczy odmiany II i III) zewnętrzne powierzchnie stropów np. nad przejazdami, przejściami, miejscami postojowymi, nad którymi znajdują się pomieszczenia ogrzewane. Właściwości Kompletny zestaw materiałów do wykonania ocieplenia zapewnia pełną i sprawdzoną na etapie badań kompatybilność wszystkich elementów składowych, co jest szczególnie istotne w trakcie kolejnych lat eksploatacji systemu. Dostępny w trzech odmianach materiałowo-technologicznych umożliwia wykonanie ocieplenia w jednej z trzech odmian (oznaczonych rzymskimi symbolami I, II lub III), w zależności od potrzeb i założeń projektowych. Odmiana I i II umożliwia wykonanie ocieplenia metodą zbliżoną do standardowych prac przy ociepleniach ścian zewnętrznych, wykonanie warstwy zbrojonej siatką pozwala zapewnić układowi ociepleniowemu większą odporność na uszkodzenia mechaniczne i czynniki związane z eksploatacją i użytkowaniem pomieszczeń. Odmiana III ze względu na brak konieczności wykonywania warstwy zbrojonej oraz wprowadzenie natryskowego nakładania warstwy zewnętrznej bezpośrednio na płyty izolacji cieplnej, pozwala na mniejszą pracochłonność robót, szybszy postęp prac ociepleniowych i mniejsze koszty robocizny. Umożliwia uzyskanie wymaganej przepisami izolacyjności cieplnej stropów pozwala ograniczyć straty ciepła i zmniejszyć koszty ogrzewania pomieszczeń Elementy systemu są niepalne w przypadku zagrożenia pożarowego system ATLAS ROKER G zwiększa ochronę elementów konstrukcyjnych budynku przed działaniem ognia i wysokiej temperatury. Posiada klasyfikację jako nierozprzestrzeniający ognia przez ściany (NRO) zgodnie z obowiązującymi w tym względzie przepisami (dotyczy do wszystkich trzech odmian materiałowo-technologicznych systemu). Charakteryzuje się wysoką klasą reakcji na ogień układy ociepleniowe w Odmianie II (z tynkiem mineralnym i silikatowym) oraz odmianie III klasyfikowane są jako całkowicie niepalne (klasa reakcji na ogień A2 s2, d0). Ogólna charakterystyka systemu Technologia wykonania ocieplenia systemem ATLAS ROKER G polega na umocowaniu do powierzchni ścian wewnętrznych lub stropów (od strony sufitów) płyt izolacyjnych z wełny mineralnej, a następnie wykonaniu na nich warstwy zewnętrznej wg jednej z trzech odmian materiałowo-technologicznych. W odmianie I na wełnie mineralnej wykonuje się (ręcznie) warstwę z zaprawy zbrojonej siatką z włókna szklanego, a następnie uzyskaną powierzchnię pokrywa się farbą elewacyjną. W odmianie II na wełnie mineralnej wykonuje się warstwę z zaprawy zbrojonej siatką z włókna szklanego, a następnie uzyskaną powierzchnię pokrywa się tynkiem cienkowarstwowym, z opcjonalnym malowaniem. W odmianie III na przyklejonych płytach z wełny mineralnej (jednostronnie impregnowanych), metodą natryskową, wykonuje się warstwę zewnętrzną z tynku cienkowarstwowego. Odmiana III pozwala ograniczyć koszty zarówno materiału, jak i robocizny, oraz skrócić czas montażu systemu przy zachowaniu jego pełnej funkcjonalności technicznej i użytkowej. Elementy systemu Atlas Roker G Zgodnie z obowiązującymi przepisami system ociepleń traktowany jest w całości jako jeden wyrób budowlanym musi być zatem stosowany tylko w takim układzie warstw i materiałów, jakie opisane są w jego aprobacie technicznej. Niedopuszczalne jest stosowania tzw. składanek, czyli stosowanie wyrobów nieobjętych aprobatą techniczną, pochodzących z innych systemów lub od innych producentów. Zgodnie z treścią Aprobaty Technicznej ITB nr AT /2011 w systemie ATLAS ROKER G, wyróżnia się trzy odmiany materiałowo-technologiczne, obejmujące wyroby zgodnie z wykazem w tabelach. Wymagania techniczne System ociepleń ATLAS ROKER G posiada Aprobatę Techniczną ITB nr AT /2011. Krajowa Deklaracja Zgodności nr 115 z dnia Certyfikat Zakładowej Kontroli Jakości nr ITB-0222/Z. Wymagania dotyczące wykonywania robót termoizolacyjnych Warunki prowadzenia prac Prace związane z wykonywaniem ociepleń systemem ATLAS ROKER G należy prowadzić w temperaturze podłoża i otoczenia nie niższej niż +5 C i nie wyższej niż +30 C. Przygotowanie podłoża Zalecenia ogólne Prace ociepleniowe zaleca się wykonywać zgodnie z projektem technicznym opracowanym dla danego obiektu. Projekt powinien uwzględniać (co najmniej): sposób przygotowania podłoża, grubość materiału do izolacji cieplnej, sposób montowania izolacji do podłoża, rodzaj warstwy zewnętrznej i technologii jej wykonania, ilość i rozmieszczenie łączników mechanicznych (o ile są wymagane), sposób wykończenia miejsc szczególnych. Projekt powinien również zawierać zakres prac ociepleniowych, tzn. czy oprócz ocieplenia płaszczyzny stropu, ociepla się również słupy, podciągi lub fragmenty ścian. Na czas robót zdemontować elementy utrudniające szczelne przyklejenie płyt izolacji cieplnej i wykonanie na nich warstwy wykończeniowej. Elementy stałego wyposażenia budynku (instalacje, kanały wentylacyjne itp.) należy zabezpieczyć przed zabrudzeniem i/lub uszkodzeniem. W przypadku nanoszenia tynków natryskowych należy również zabezpieczyć posadzkę. 174

20 Wymagania dla podłoża Podłoże powinno być wysezonowane, nośne, stabilne, równe, czyste i suche. Podłoża chłonne gruntować ATLAS UNI-GRUNT, podłoża gładkie i niechłonne (beton) ATLAS CERPLAST. Podłoże powinno być równe, w stopniu umożliwiającym łatwe wyprowadzenie na ścianach płaszczyzny utworzonej przez przyklejoną warstwę izolacji cieplnej. Powierzchnię oczyścić z warstw mogących osłabić przyczepność zapraw, kurzu, fragmentów luźnych i osypliwych. W razie wątpliwości wykonać próbę przyczepności metodą pull-off (wytrzymałość na rozciąganie powinna wynosić powyżej 0,08 MPa) lub poprzez przyklejenie 8-10 próbek wełny o wymiarach 10 x 10 cm i zerwanie ich po 3 dniach. Mocowanie izolacji cieplnej Przyklejanie wełny zwykłej (fasadowej) Zalecane jest użycie zaprawy klejącej oraz, obowiązkowo, łączników mechanicznych (4-6 sztuk na 1 m 2 ). Klej na płyty zwykłe można nakładać na dwa sposoby: częściowo, tzw. metodą pasmowo-punktową (podłoża nierówne) lub całkowicie (podłoża równe). W obu przypadkach spodnią powierzchnię płyt należy najpierw przeszpachlować cienką warstwą zaprawy, wciśniętą w strukturę wełny na tzw. zdarcie, za pomocą krawędzi pacy stalowej. Czynność ta ma za zadanie wstępnie nawilżyć włókna wełny mineralnej i poprawić przyczepność. Następnie, w przypadku nakładania częściowego, nakłada się właściwą warstwę kleju w postaci pryzmy obwodowej o szerokość ok. 3-5 cm wzdłuż krawędzi płyty oraz 6-8 placków o średnicy 8-12 cm równomiernie na pozostałej powierzchni. Naniesiona w ten sposób zaprawa powinna obejmować co najmniej 40% powierzchni płyty. W przypadku nakładania całkowitego klej nanosi się na całą powierzchnię płyty za pomocą pacy gładkiej a następnie profiluje pacą ząbkowaną (wysokość zębów 8-12 mm). Przyklejanie wełny lamelowej W przypadku wełny lamelowej możliwe jest mocowanie płyt do podłoża wyłącznie za pomocą zaprawy klejącej (bez łączników mechanicznych) w następujących sytuacjach: jeśli podłoże jest surowe (nieotynkowane), jego wytrzymałość na rozciąganie jest większa niż 0,08 MPa, a ocieplenie jest wykonywane na wysokości nie przekraczającej 20 m. Warstwa zaprawy powinna wówczas pokrywać całą spodnią powierzchnię płyt z wełny mineralnej. W innych warunkach płyty lamelowe powinny być mocowane zaprawą klejącą i łącznikami. Po nałożeniu zaprawy na spodnią powierzchnię płyt, zarówno zwykłych, jak i lamelowych, należy je bezzwłocznie przyłożyć do podłoża, lekko przesunąć i docisnąć. Kolejne płyty układać stosując przewiązanie w tzw. cegiełkę (pionowe spoiny pomiędzy płytami powinny się mijać). Niedopuszczalne jest pozostawianie szczelin pomiędzy sąsiadującymi ze sobą płytami ani resztek kleju na ich połączeniu. Na bieżąco należy kontrolować uzyskiwaną płaszczyznę, za pomocą łaty lub długiej poziomicy. Dociskanie i korygowanie położenia płyt możliwe jest wyłącznie za pomocą pac drewnianych o wyoblonych krawędziach. Do mocowania za pomocą łączników mechanicznych można przystąpić po upływie ok. 24 godzin od przyklejenia płyt. Szczegółowe informacje o ilości łączników, ich długości i głębokości zakotwienia oraz rozmieszczeniu powinny być określone w projekcie technicznym ocieplenia, z uwzględnieniem wymagań producentów zarówno wełny, jak i kołków. Wykonanie warstwy zewnętrznej Technologia wykonywania warstwy zewnętrznej uzależniona jest od rodzaju zastosowanej odmiany systemu ATLAS ROKER G, tzn. I, II lub III. Dotyczy odmiany I W odmianie I na przyklejonej izolacji cieplnej wykonuje się warstwę zbrojoną, którą następnie można pomalować jedną z farb elewacyjnych. Do wykonania warstwy zbrojonej można przystąpić po min. 3 dniach od przyklejenia płyt. Wykonanie warstwy polega na rozprowadzeniu zaprawy ATLAS ROKER W-20 równomiernie po całej powierzchni termoizolacji i wtopieniu w nią kolejnych pasów siatki. Prawidłowo zatopiona siatka powinna być całkowicie niewidoczna spod powierzchni kleju i nie powinna bezpośrednio stykać się z warstwą izolacji cieplnej. Warstwa zbrojona musi być warstwą ciągłą, tzn. kolejne pasy siatki muszą być układane z zakładem min. 10 cm. Zakłady siatki nie mogą pokrywać się ze spoinami między płytami z wełny mineralnej. Ostatnią czynnością jest wygładzenie warstwy zbrojonej pacą metalową. Po ok. 3 dniach od nałożenia warstwy zbrojonej, jej powierzchnię można zagruntować odpowiednim dla rodzaju farby środkiem gruntującym, a następnie pomalować farbą elewacyjną. Do malowania warstwy zbrojonej można zastosować farby: ATLAS ARKOL S, ATLAS ARKOL N, ATLAS ARKOL E lub ATLAS FASTEL NOVA. Aplikacja farby powinna zostać poprzedzona gruntowaniem podłoża odpowiedniego do rodzaju farby środka gruntującego, który wyrówna chłonność podłoża i zwiększy przyczepność farby. Wszystkie prace należy wykonywać zgodnie z technologią opisaną w kartach technicznych poszczególnych wyrobów. Uwaga! W przypadku wykonywania ociepleń w garażach otwartych, nad przejazdami itp., gdzie istnieje możliwość zawilgocenia ocieplenia poprzez zacinające opady deszczu lub śniegu, obowiązkowe jest nałożenie tynku cienkowarstwowego zarówno na ścianach, jak i sufitach, w strefach brzegowych ocieplenia. Jako strefy brzegowe należy rozumieć ocieplenie znajdujące się w odległości nie mniejszej niż 3 m od krawędzi narażonej na opady, z wyłączeniem, wjazdów gdzie odległość ta powinna wynosić 10 m. Dotyczy odmiany II W odmianie II na przyklejonych płytach izolacji cieplnej wykonuje się warstwę zbrojoną w sposób opisany w poprzednim akapicie dotyczącym odmiany I, a następnie, na utworzonej w ten sposób powierzchni, nakłada się tynk cienkowarstwowy. Tynk można pomalować jedną z farb elewacyjnych, nie jest to jednak wymagane. Po ok. 3 dniach od nałożenia warstwy zbrojonej, jej powierzchnię należy zagruntować odpowiednim dla rodzaju tynku preparatem gruntującym, a po jego wyschnięciu tynkiem cienkowarstwowym. Zastosowanie podkładu zwiększa przyczepność wyprawy do podłoża oraz zapobiega przedostawaniu się do warstwy tynku zanieczyszczeń z zapraw klejących. Można stosować tynki mineralne ATLAS CERMIT, silikatowe ATLAS SILKAT lub silikonowe ATLAS SILKON. Powierzchnię tynku można, opcjonalnie, malować farbami: ATLAS ARKOL S, ATLAS ARKOL N, ATLAS ARKOL E lub ATLAS FASTEL NOVA. Wszystkie prace należy wykonywać zgodnie z technologią opisaną w kartach technicznych poszczególnych wyrobów. Dotyczy odmiany III W przypadku odmiany III nie wykonuje się warstwy zbrojonej siatką, tynk cienkowarstwowy nakłada się bezpośrednio na powierzchnię przyklejonych płyt z lamelowej wełny mineralnej za pomocą natrysku mechanicznego. Nie jest wymagane stosowanie dodatkowych preparatów gruntujących, o ile powierzchnia wełny jest fabrycznie impregnowana. Możliwe jest użycie tynku mineralnego, zarabianego przed użyciem wodą, lub tynku akrylowego dostarczanego na miejsce stosowania w postaci masy gotowej do użycia. Wszystkie prace należy wykonywać zgodnie z technologią opisaną w kartach technicznych poszczególnych wyrobów. Niniejsze informacje stanowią podstawowe wytyczne dotyczące stosowania wyrobu i nie zwalniają z obowiązku wykonywania prac zgodnie z zasadami sztuki budowlanej i przepisami BHP. Wraz z wydaniem niniejszej karty technicznej, wszystkie poprzednie tracą ważność. Data aktualizacji: ZŁOŻONE SYSTEMY OCIEPLEN 175

21 ZŁOŻONE SYSTEMY OCIEPLEN Mocowanie izolacji cieplnej podstawowe wyrób do izolacji cieplnej * Wełna zwykła ODMIANA I FASROCK (MW-EN13162-T5-DS(T+)-DS(TH)-CS(10)40-TR15-WS-WL(P)-MU1) FASROCK MAX (MW-EN13162-T4-DS(TH)-CS(10)10-TR7,5-WS- MU1) PAROC FAS 3 (MW-EN13162-T5-DS(TH)-CS(10)30-TR10-WS-WL(P)-MU1) PAROC FAS 4 (MW-EN13162-T5-DS(TH)-CS(10)40-TR15-WS-WL(P)-MU1) PAROC FAS B (MW-EN13162-T5-DS(TH)-CS(10/20)-TR10-WS-WL(P)-MU1) FRONTROCK MAX E (MW-EN13162-T5-DS(T+)-DS(TH)-CS(10)20-TR10-PL(5)250-WS-WL(P)-MU1) FASOTERM PF (MW-EN13162-T5-DS(TH)-CS(10/40)-TR15-MU1-AFr5) zaprawa klejąca ATLAS ROKER W-20 Wełna lamelowa FASROCK L (MW-EN13162-T5-DS(T+)-DS(TH)-CS(10\Y)40-TR100-WS-WL(P)-MU1) PAROC FAL 1 (MW-EN13162-T5-DS(TH)-CS(Y)50-TR80-WS-WL(P)-MU1) FASOTERM NF (MW-EN13162-T5-CS(10/30)-TR80-MU1-AFr5 Mocowanie izolacji cieplnej dodatkowe łączniki mechaniczne z trzpieniem stalowym łączniki nie są wymagane w przypadku, gdy: - podłoże jest surowe (nieotynkowane) - wytrzymałość podłoża na rozciąganie > 0,08 MPa - ocieplenie montowane jest na wysokości do 20 m Warstwa zbrojona Warstwa zewnętrzna zaprawa klejąca zaprawa klejąca ATLAS ROKER W-20 siatka z włókna szklanego SSA-1363 SM(100) / (SSA-1363-SM 0,5), VERTEX 145 /AKE 145 środki gruntujące farba ARKOL SX (pod farbę silikatową), ARKOL NX (pod farbę silikonową) ATLAS ARKOL E, ATLAS ARKOL S, ATLAS ARKOL N, ATLAS FASTEL NOVA Mocowanie izolacji cieplnej - podstawowe Wełna zwykła ODMIANA II zaprawa klejąca ATLAS ROKER W-20 Wełna lamelowa wyrób do izolacji cieplnej *) FASROCK (MW-EN13162-T5-DS(T+)-DS(TH)-CS(10)40-TR15-WS-WL(P)-MU1) FASROCK MAX (MW-EN13162-T4-DS(TH)-CS(10)10-TR7,5-WS- MU1) PAROC FAS 3 (MW-EN13162-T5-DS(TH)-CS(10)30-TR10-WS-WL(P)-MU1) PAROC FAS 4 (MW-EN13162-T5-DS(TH)-CS(10)40-TR15-WS-WL(P)-MU1) PAROC FAS B (MW-EN13162-T5-DS(TH)-CS(10/20)-TR10-WS-WL(P)-MU1) FRONTROCK MAX E (MW-EN13162-T5-DS(T+)-DS(TH)-CS(10)20-TR10-PL(5)250-WS-WL(P)-MU1) FASOTERM PF (MW-EN13162-T5-DS(TH)-CS(10/40)-TR15-MU1-AFr5) FASROCK L (MW-EN13162-T5-DS(T+)-DS(TH)-CS(10\Y)40-TR100-WS-WL(P)-MU1) PAROC FAL 1 (MW-EN13162-T5-DS(TH)-CS(Y)50-TR80-WS-WL(P)-MU1) FASOTERM NF (MW-EN13162-T5-CS(10/30)-TR80-MU1-AFr5 Mocowanie izolacji cieplnej dodatkowe łączniki mechaniczne z trzpieniem stalowym łączniki mechaniczne nie są wymagane w przypadku, gdy: - podłoże jest surowe (nieotynkowane) - wytrzymałość podłoża na rozciąganie > 0,08 MPa) - ocieplenie montowane jest na wysokości do 20 m Warstwa zbrojona zaprawa klejąca zaprawa klejąca ATLAS ROKER W-20 siatka z włókna szklanego SSA-1363 SM(100) / (SSA-1363-SM 0,5), VERTEX 145 /AKE 145 preparaty gruntujące mineralny ATLAS CERPLAST, ATLAS SILKAT ASX, ATLAS SILKON ANX Warstwa zewnętrzna tynk cienkowarstwowy mineralny Środek gruntujący farba ATLAS CERMIT, ATLAS SILKAT, ATLAS SILKON ARKOL SX (pod farbę silikatową), ARKOL NX (pod farbę silikonową) ATLAS ARKOL E, ATLAS ARKOL S, ATLAS ARKOL N, ATLAS FASTEL NOVA 176

22 Mocowanie izolacji cieplnej podstawowe wyrób do izolacji cieplnej * Mocowanie izolacji cieplnej dodatkowe Warstwa zewnętrzna wełna lamelowa ODMIANA III PAROC CGL20 CY (MW-EN13162-T5-DS(TH)-CS(Y)20-TR20-WS-WL(P)-MU1) łączniki nie są wymagane w przypadku, gdy: - podłoże jest surowe (nieotynkowane) - wytrzymałość podłoża na rozciąganie > 0,08 MPa) - ocieplenie montowane jest na wysokości do 20 m ATLAS CERMIT MN, ATLAS CERMIT G zaprawa klejąca ATLAS ROKER W-10, zaprawa klejąca ATLAS ROKER W-20 ZŁOŻONE SYSTEMY OCIEPLEN SYSTEM OCIEPLEŃ ATLAS ROKER G Odmiana I Strop betonowy 2. Ewentualne gruntowanie 3. Klej do mocowanie płyt 4. Wełna mineralna 5. Łączniki mechaniczne z trzpieniem stalowym 6. Klej do warstwy zbrojonej 7. Siatka zbrojąca 8. Powłoka malarska SYSTEM OCIEPLEŃ ATLAS ROKER G Odmiana II 1. Strop betonowy 2. Ewentualne gruntowanie 3. Klej do mocowanie płyt 4. Wełna mineralna lamelowań 5. Łączniki mechaniczne z trzpieniem stalowym 6. Klej do warstwy zbrojonej 7. Siatka zbrojąca 8. Podkład pod tynk cienkowarstwowy 9. Tynk cienkowarstwowy 10. Ewentualna powłoka malarska SYSTEM OCIEPLEŃ ATLAS ROKER G Odmiana III Strop betonowy 2. Ewentualne gruntowanie 3. Klej do mocowanie płyt 4. Wełna mineralna lamelowa 5. Tynk natryskowy ATLAS CERMIT G lub ATLAS CERAMIT MN 6. Ewentualna powłoka malarska 177

23 ZŁOŻONE SYSTEMY OCIEPLEN Przeznaczenie Jako dodatkowe mocowanie termoizolacji zabezpieczające układ ociepleniowy przed siłami związanymi z działaniem wiatru (ssaniem). Właściwości Łączniki z trzpieniem z tworzywa sztucznego zalecane do mocowania płyt styropianowych. Łączniki z trzpieniem z metalu zalecane do mocowania zarówno płyt styropianowych, jak i z wełny mineralnej. Nie powodują powstania mostka termicznego w miejscu przejścia łącznika przez termoizolację. Ważne informacje techniczne Stosowanie łączników nie jest wymagane w przypadku ścian o wysokości do 12 m, z odpowiednio pewnym i mocnym podłożem (dotyczy układów ze styropianem). W przypadku wątpliwości co do nośności podłoża zalecane jest wykonanie prób wyrywania łączników. Zaleca się, aby liczba łączników wynosiła nie mniej niż 4 sztuki na 1 m2. Zwiększenie ilości łączników zalecane jest w strefach narożnikowych budynków. Szczegółowe dane o ilości, rodzaju i długości kołków oraz o sposobie ich rozmieszczenia powinien zawierać projekt techniczny ocieplenia. Głębokość zakotwienia łączników w warstwie konstrukcyjnej ściany jest zależna od materiału podłoża i powinna być zgodna z wymaganiami producenta kołków. Rodzaje podłoży: typ A beton, typ B bloczki betonowe, cegła pełna i silikatowa, kamień, typ C cegła dziurawka, cegła kratówka, pustak silikatowy i ceramiczny, typ D bloki z betonu lekkiego, pustak na bazie keramzytu, typ E gazobeton. ŁĄCZNIKI MECHANICZNE Mocowanie termoizolacji przy użyciu łączników Do mocowania termoizolacji za pomocą łączników mechanicznych można przystąpić najwcześniej po upływie ok. 24 godz. od przyklejenia płyt. Pierwszą czynnością jest nawiercenie otworu o głębokości zgodnej z zaleceniami producenta dla danej długości łącznika. W otworze, po usunięciu kurzu, umieszcza się łącznik. Kolejną czynnością jest wbicie (w przypadku łączników wbijanych) lub wkręcenie trzpienia (łączniki wkręcane). Niedopuszczalne jest uszkodzenie struktury materiału termoizolacyjnego przez łącznik. Główka łącznika powinna być zlicowana z powierzchnią płyt termoizolacyjnych. Wymagania techniczne Dla łącznika TERMO: AT /2009 Krajowa Deklaracja Zgodności /2009 z dnia Dla łącznika TFIX-8M: ETA-07/0336 Deklaracja Zgodności WE nr EC/02.004/2008. Dla łącznika KI-10N: ETA-07/0221 Deklaracja Zgodności WE nr EC/02.002/2007. Niniejsze informacje stanowią podstawowe wytyczne dotyczące stosowania wyrobu i nie zwalniają z obowiązku wykonywania prac zgodnie z zasadami sztuki budowlanej i przepisami BHP. Wraz z wydaniem niniejszej karty technicznej, wszystkie poprzednie tracą ważność. Data aktualizacji: Łącznik TERMO do styropianu z trzpieniem z tworzywa, wbijany, średnica 10 mm do podłoży typu A i B Łącznik KI-10N do styropianu i wełny z trzpieniem z metalu, z długą sferą rozporu, wbijany, średnica 10 mm, do podłoży typu B, C, D i E Łącznik TFIX-8M do styropianu i wełny z trzpieniem z metalu, wbijany, średnica 8 mm, do podłoży typu A, B i C Oznaczenie Dostępna długość łącznika [mm] Głębokość kotwienia w podłożach typu A i B [mm} Grubość izolacji na podłożach typu A i B [mm] Głębokość kotwienia w podłożach typu C, D i E [mm] Grubość izolacji na podłożach typu C, D i E [mm] Ilość sztuk w opakowaniu A - TERMO A - TERMO A - TERMO A - TERMO A - TERMO A - TERMO Oznaczenie Dostępna długość łącznika [mm] Głębokość kotwienia [mm} Grubość izolacji [mm] Ilość sztuk w opakowaniu A - KI-120-N A - KI-140-N A - KI-160-N A - KI-180-N A - KI-200-N A - KI-220-N A - KI-260-N A - KI-300-N A - TFIX-8M A - TFIX-8M A - TFIX-8M A - TFIX-8M A - TFIX-8M A - TFIX-8M A - TFIX-8M A - TFIX-8M A - TFIX-8M A - TFIX-8M A - TFIX-8M KWL-140 KFS (frez) KES (zatyczka) Oznaczenie Akcesoria dodatkowe Kołnierz dociskowy, do mocowania płyt z wełny mineralnej lamelowej. Średnica kołnierza 140 mm. Do stosowania z łącznikiem KI-10N. Narzędzie do wykonywania otworu w termoizolacji. Zatyczka do zaślepiania otworów w termoizolacji Ilość sztuk w opakowaniu

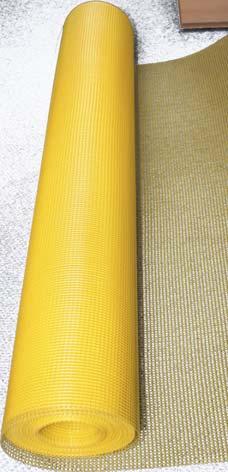

24 SIATKI ZBROJĄCE odporne na alkalia wytrzymałe elastyczne ZŁOŻONE SYSTEMY OCIEPLEN Przeznaczenie Do wykonywania warstwy zbrojonej do zatapiania w warstwie kleju podczas wykonywania ociepleń, zarówno ze styropianem, jak i z wełną mineralną. Stanowi element systemów ociepleń wchodzi w skład złożonych systemów izolacji cieplnej, posiadających Aprobaty Techniczne Krajowe (AT) oraz Europejskie (ETA). Właściwości Wytrzymała składa się z ułożonych naprzemiennie włókien wątku i osnowy tworzących trwały i mocny splot gazejski, zapewniający siatce odpowiednio wysoką wytrzymałość mechaniczną, włókna nie łamią się i nie przesuwają względem siebie. Elastyczna zapewnia kompensowanie odkształceń termicznych i mechanicznych jakim w trakcie eksploatacji podlega układ ociepleniowy, zapobiega powstawaniu rys w warstwach elewacyjnych i umożliwia uzyskanie stabilnego podłoża pod warstwę tynku. Odporna na alkalia włókna zabezpieczone są w kąpieli akrylowej przed agresywnymi alkaliami zawartymi w zaprawach klejących. Dane techniczne Siatka produkowana jest z włókna szklanego, zabezpieczonego w kąpieli akrylowej przed agresywnymi alkaliami zawartymi w zaprawach klejących. Ważne informacje techniczne Parametry siatki wykorzystane są w pełni wówczas, gdy stosowana jest ona wraz z pozostałymi elementami systemu oraz zgodnie z technologią jego wykonywania. Siatkę należy przechowywać w pozycji pionowej, w pomieszczeniach suchych, przewiewnych, z dala od urządzeń grzejnych. Uwaga! Nie wolno narażać siatki na bezpośrednie nasłonecznienie i działanie czynników atmosferycznych. Wykonanie warstwy zbrojonej Do wykonania warstwy zbrojonej można przystąpić po odpowiednim związaniu zaprawy klejącej użytej do przyklejenia płyt materiału termoizolacyjnego i po wykonaniu dodatkowego mocowania mechanicznego (przeciętnie po 3 dniach). Zaprawę klejącą równomiernie rozprowadzić po całej powierzchni termoizolacji i wtopić w nią kolejne pasy siatki. Siatkę zatapia się pionowymi pasami z góry na dół. Wygodnie jest najpierw wcisnąć siatkę w zaprawę jedynie w kilku punktach, a później dokładnie zatopić cały pas pacą zębatą. Prawidłowo zatopiona siatka powinna znajdować się w warstwie zaprawy klejącej nie głębiej niż w połowie jej grubości, a więc być całkowicie niewidoczna spod powierzchni kleju i nie powinna bezpośrednio stykać się z powierzchnią płyt. Warstwa zbrojona powinna mieć grubość ok. 3 mm i musi być warstwą ciągłą, tzn. kolejne pasy siatki muszą być układane z zakładem min. 10 cm zarówno w pionie, jak i w poziomie, a na narożach min. 15 cm. Zakłady siatki nie mogą pokrywać się ze spoinami między płytami styropianowymi. Po zatopieniu siatki należy dokładnie wygładzić warstwę zaprawy klejowej, używając pacy metalowej gładkiej. Niniejsze informacje stanowią podstawowe wytyczne dotyczące stosowania wyrobu i nie zwalniają z obowiązku wykonywania prac zgodnie z zasadami sztuki budowlanej i przepisami BHP. Wraz z wydaniem niniejszej karty technicznej, wszystkie poprzednie tracą ważność. Data aktualizacji: AKE145/VERTEX145 SSA-1363 SM(100)(SSA-1363 SM0,5) Kolor żółta, z niebieskim nadrukiem ATLAS żółta Gramatura [g/m 2 ] Rodzaj splotu gazejski gazejski Szerokość [m] 1,0 1,0 Wymiary oczek w świetle [mm] 4,0 x 4,5 3,5 x 3,5 Opakowania Rolka 50 mb Rolka 50 mb Wymagania techniczne AT /2007 AT /2010 Siatki stanowią element systemów izolacji cieplnej: ATLAS, ETA 06/0081, Certyfikat Zgodności WE 1488-CPD-0021, ATLAS XPS, ETA 07/0316, Certyfikat Zgodności WE 1488-CPD-0075, ATLAS ROKER, ETA 06/0173, Certyfikat Zgodności WE 1488-CPD-0036 ATLAS STOPTER AT /2010 Certyfikat ZKP nr ITB-0457/Z, ATLAS STOPTER K-10 AT /2010 Certyfikat ZKP nr ITB-0454/Z, ATLAS HOTER AT /2010 Certyfikat ZKP nr ITB-0455/Z, ATLAS ROKER AT /2010 Certyfikat ZKP nr ITB-0436/Z, ATLAS ROKER G AT /2007, Certyfikat Zgodności Nr ITB-0222/Z, 5. ATLAS CERAMIK AT /2011 Certyfikat ZKP nr ITB-0472/Z, ATLAS RENOTER AT /2010 Certyfikat ZKP nr ITB-0456/Z 179

25 ZŁOŻONE SYSTEMY OCIEPLEN ELEWACYJNE PROFILE OCIEPLENIOWE do ochrony narożników elewacji do wykonywania dylatacji ocieplenia odporne na warunki atmosferyczne odporne na uszkodzenia mechaniczne łatwe i szybkie w montażu Przeznaczenie Zabezpieczają i dylatują szczególne miejsca ocieplanej elewacji stosuje się je we wszystkich systemach izolacji cieplnej ATLAS. Wzmacniają narożniki ocieplanych elewacji oraz wszelkiego rodzaju krawędzie elementów betonowych i żelbetowych, np. naprawianych w systemie ATLAS BETONER. Zapewniają skuteczne odprowadzenie wody opadowej z powierzchni elewacji lub innych pionowych elementów budowlanych. Stanowią dylatacje oddzielają od siebie elementy elewacji mogące różnić się rodzajem przenoszonych obciążeń lub właściwościami, np. rozszerzalnością termiczną. Umożliwiają przeniesienie dylatacji konstrukcyjnych budynku na warstwy systemu ociepleń. Wyrównują krawędzie i nadają im estetyczny wygląd. Właściwości Posiadają długoletnią trwałość są odporne na warunki atmosferyczne, agresywne działanie zanieczyszczonego środowiska i innych materiałów budowlanych, starzenie oraz promieniowanie UV. Są odporne na urazy mechaniczne w czasie transportu, składowania i eksploatacji dzięki zastosowaniu twardego i wysoce elastycznego PVC profile. Rozszerzalności termiczne profili i materiałów ocieplenia są do siebie zbliżone eliminuje to ryzyko uszkodzeń tynku. Są łatwe i szybkie w montażu pozwalają zaoszczędzić ok. 15% czasu przy obróbce ościeży. Posiadają siatkę zbrojącą o szerokości 10 cm z włókna szklanego, która dodatkowo wzmacnia obszar wzdłuż krawędzi; siatka, dzięki kąpieli akrylowej, zabezpieczona jest przed wpływem środowiska alkalicznego. Połączenie profilu i siateczki wykonane jest w technologii spawania w wysokiej częstotliwości dzięki czemu jest ono znacznie trwalsze i wytrzymalsze niż dotychczas stosowane metody, np. klejenie. Profile wykończeniowe produkowane są w kolorze białym (RAL 9010), natomiast elementy profili wykonane w technologii koekstruzji są szare. Profile można malować akrylowymi lub silikonowymi farbami elewacyjnymi np. ATLAS ARKOL E lub ATLAS ARKOL N. Dane techniczne Profile wykończeniowe wykonane są z wysokojakościowego granulatu PVC (bez kadmu). Wymagania techniczne Profile wykończeniowe stanowią elementy uzupełniające systemów izolacji cieplnej: ATLAS ETA 06/0081. Certyfikat WE 1488-CPD-0021 ATLAS XPS ETA 07/0316. Certyfikat WE 1488-CPD-0075 ATLAS STOPTER AT /2010. Certyfikat ZKP nr ITB-0457/Z ATLAS STOPTER K-10 AT /2010. Certyfikat ZKP nr ITB-0454/Z ATLAS ROKER ETA 06/0173. Certyfikat WE 1488-CPD-0036 ATLAS ROKER G AT /2010. Certyfikat WE 1488-CPD-0075 ATLAS ROKER AT /2010. Certyfikat ZKP nr ITB-0436/Z ATLAS HOTER AT /2010. Certyfikat ZKP nr ITB-0455/Z ATLAS CERAMIK AT /2011. Certyfikat ZKP nr ITB-0472/Z ATLAS RENOTER AT /2010. Certyfikat ZKP nr ITB-0456/Z ATLAS STOPTER K-50 AT /2010. Certyfikat ZKP nr ITB-0453/Z. 180

26 Ogólne zasady montażu profili wykończeniowych Profile wykończeniowe montuje się po zamocowaniu warstwy termoizolacji, przed lub w trakcie wykonywania warstwy zbrojonej systemu. Wzdłuż krawędzi, na której montowany będzie profil, należy nanieść zaprawę klejąca do zatapiania siatki, np. ATLAS STOPTER K-20, ATLAS HOTER U bądź ATLAS ROKER W-20. Profil należy przyłożyć do krawędzi, zatapiając jego siateczkę zbrojącą w świeżo naniesionej zaprawie tak, aby nie była ona widoczna. Po wyschnięciu kleju można przystąpić do wykonania warstwy zbrojonej systemu na całej powierzchni elewacji. Siatka zbrojąca system powinna w całości pokrywać siatkę profilu wykończeniowego. Profile wykończeniowe należy docinać do pożądanego wymiaru za pomocą nożyc do pracy z listwami PVC. Prostopadłe odcinki należy łączyć, przycinając końce pod kątem mniejszym niż 45 i wypełniając przestrzeń kitem silikonowym. PROFILE OCHRONNE Profil okapnikowy Profile okapnikowe montuje się na poziomych krawędziach ościeży okiennych, drzwiowych oraz innych wnęk elewacyjnych. Zakłada się je również na dolnych krawędziach płyt balkonowych siatkę wtapia się wówczas w szpachlową warstwę wykończeniową, np. w ATLAS ENDER w systemie naprawy ATLAS BETONER. Mocuje się je również na dolnej krawędzi ocieplenia, gdy nie ma możliwości zastosowania listwy cokołowej, np. gdy płyty termoizolacyjne są grubsze od największego rozmiaru listwy. Zapewniają one przede wszystkim prawidłowe odprowadzenie wody spływającej po pionowych powierzchniach elewacji, dzięki czemu eliminują ryzyko powstania zacieków na tynku i niszczenie go. Profile te zabezpieczają również krawędź przed uszkodzeniami mechanicznymi. Profil narożnikowy Profile narożnikowe montuje się na wszelkiego rodzaju krawędziach, które w trakcie użytkowania elewacji będą narażone na uszkodzenia mechaniczne, takich jak: ościeża drzwiowe, okienne, narożniki budynku itp. Elastyczność tworzywa sprawia, że urazy mechaniczne nie powodują trwałych uszkodzeń narożnika. PROFILE DYLATACYJNE Profil przyokienny Profile przyokienne montuje się pomiędzy stolarką okienną bądź drzwiową, a warstwami wykończeniowymi systemu ociepleń. Dostępne są one w dwóch szerokościach: 6 i 9 mm. Profil przyokienny posiada taśmę poliuretanową, która eliminuje spękania i uszkodzenia tynku, wynikające z różnej rozszerzalności termicznej ościeżnic i tynku. Ponadto ułatwia nakładanie i kontrolę grubości tynku oraz chroni stolarkę w trakcie robót przed zabrudzeniami łatwe i szybkie przyklejanie folii ochronnej do skrzydełka profilu i szybkie jej usunięcie po zakończeniu prac przez odłamanie skrzydełka wraz ze zużytą folią. Profil przyokienny zabezpiecza przestrzeń pomiędzy ościeżnicą a tynkiem przed wnikaniem wilgoci, brudu, mikroorganizmów i insektów, a także poprawia izolacyjność termiczną, akustyczną i przeciwwilgociową tego miejsca. Można go stosować do wszystkich typów stolarki (drewno, PVC, aluminium). Rodzaj profilu (6 lub 9 mm) należy dobrać stosownie do zakładanej grubości warstwy zbrojonej i tynku. Na ościeżnicy należy zaznaczyć planowaną linię styku z wyprawą tynkarską, a następnie zdjąć biały pasek ochronny z taśmy poliuretanowej i przykleić profil do ościeżnicy tak, aby wewnętrzna jego krawędź pokrywała się z linią zaznaczoną na ościeżnicy. Profil montuje się zawsze skrzydełkiem w kierunku do wnętrza otworu. Po zerwaniu żółtego paska ochronnego należy w tym miejscu przykleić do profilu odpowiednio przyciętą folię chroniącą stolarkę. Wnętrze profilu należy całkowicie wypełnić warstwą zbrojoną i tynkiem cienkowarstwowym. Po wykonaniu robót skrzydełko wraz z przyklejoną folią należy odłamać. Profil dylatacyjny Profil dylatacyjny montuje się pomiędzy płytami termoizolacyjnymi, w miejscach gdzie przebiegają dylatacje konstrukcyjne lub gdy wymagane jest podzielenie samej warstwy ociepleniowej. Jest on produkowany w dwóch odmianach: prosty dylatacja w płaszczyźnie elewacji, oraz kątowy dylatacja w narożniku wewnętrznym. Profil można stosować w szczelinie dylatacyjnej o szerokości od 10 do 30 mm. Profil wykonany jest z dwóch części: twardej (PVC-U) stykającej się z płytami termoizolacyjnymi, oraz miękkiej (PVC-P) wypełniającej przestrzeń między nimi. Miękka część profilu wykonana została w procesie koekstruzji, dzięki czemu połączenie z jego twardą częścią posiada bardzo wysoką trwałość i wytrzymałość. Zastosowanie profilu dylatacyjnego pozwala uzyskać trwałą szczelność (jeśli chodzi o wilgoć, brud, mikroorganizmy i insekty) oraz prawidłową współpracę sąsiednich części budynku i układu warstw ocieplających. Warunkiem tej szczelności na całej wysokości dylatacji jest prawidłowe połączenie w pionie dwóch kolejnych profili: zamocowanego wyżej wyższego, i zamocowanego niżej niższego. Łączy się je za pomocą specjalnego odcinka montażowego, dołączonego do każdego z nich. Jest on wykonany z miękkiego PVC-P i posiada warstwy kleju (zabezpieczone taśmą ochronną). Odcinek montażowy przykleja się do dolnego końca profilu wyższego (na spodniej stronie jego miękkiej części) oraz do górnego końca profilu niższego (na wierzchniej stronie miękkiej części). Możliwe jest również łączenie na zakład, wówczas wyższy profil musi zachodzić na niższy. W tym celu należy odciąć z twardej części profilu odcinki o długości 10 mm, tak by zakład wykonany był jedynie z części miękkich. W celu uzyskania idealnie prostoliniowego przebiegu łączonych profili należy zastosować załączone zatyczki, podczas montażu wcisnąć je od spodu w wystające części noski profilu wyższego, a następnie niższego. Uwaga! Przed zamontowaniem profilu dylatacyjnego szczelinę należy wypełnić materiałem termoizolacyjnym, np. polietylenowym lub poliuretanowym sznurem dylatacyjnym. Po zamontowaniu profilu szczelinę należy zabezpieczyć przed zabrudzeniami powstającymi w trakcie wykonywania warstwy zbrojonej lub tynku. W tym celu należy włożyć w nią paski styropianu, które usunie się po zakończeniu tynkowania. Profil podparapetowy Profil montuje się pod parapetem, zapewniając mu odpowiednią dylatację od warstw systemu ociepleniowego. Zastosowanie profilu podparapetowego pozwala uzyskać trwałą szczelność (jeśli chodzi o wilgoć, brud, mikroorganizmy i insekty) oraz usztywnia parapet (dzięki odpowiednio ukształtowanej górnej powierzchni profilu). Profil podparapetowy posiada taśmę polietylenową, która eliminuje spękania i uszkodzenia tynku, wynikające z różnej rozszerzalności termicznej materiałów. Ponadto ułatwia nakładanie i kontrolę grubości tynku. Podczas montażu profilu szczególną uwagę należy zwrócić na równe przycięcie płyt termoizolacyjnych do światła otworu oraz na poziome zamocowanie profilu. Bezpośrednio przed montażem parapetu należy zdjąć taśmę ochronną z paska pianki polietylenowej. Ważne informacje dodatkowe Do czyszczenia profili nie zaleca się używać środków zawierających chlor. Profile należy montować w temperaturze powyżej +5 C. Przy temperaturach od +5 C do +15 C należy liczyć się z niższą elastycznością profilu. W czasie przechowywania i transportu profile należy zabezpieczać przed deformacją pozycja pozioma, suche, ogrzewane miejsce (temperatura powyżej +5 C). Okres przechowywania w podanych warunkach wynosi 18 miesięcy od daty produkcji. Opakowania Profil długość [m] Ilość w opakowaniu [mb/sz.] okapnikowy 2,5 62,5/25 narożnikowy 2,5 125,0/50 okienny 6 mm 2,4 48,0/20 okienny 9 mm 2,4 48,0/20 dylatacyjny prosty 2,0 50,0/25 dylatacyjny kątowy 2,0 50,0/25 podparapetowy 2,0 50,0/25 Niniejsze informacje stanowią podstawowe wytyczne dotyczące stosowania wyrobu i nie zwalniają z obowiązku wykonywania prac zgodnie z zasadami sztuki budowlanej i przepisami BHP. Wraz z wydaniem niniejszej karty technicznej, wszystkie poprzednie tracą ważność. Data aktualizacji: ZŁOŻONE SYSTEMY OCIEPLEN 181
