1 Profesjonalny wybór

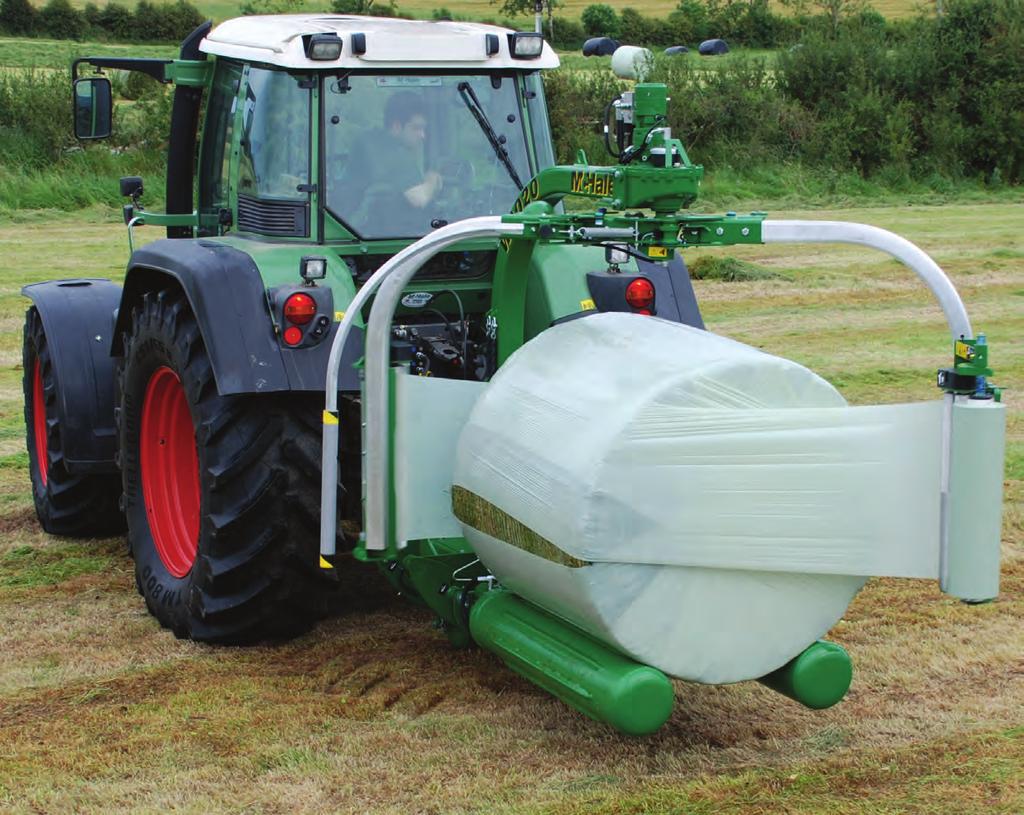

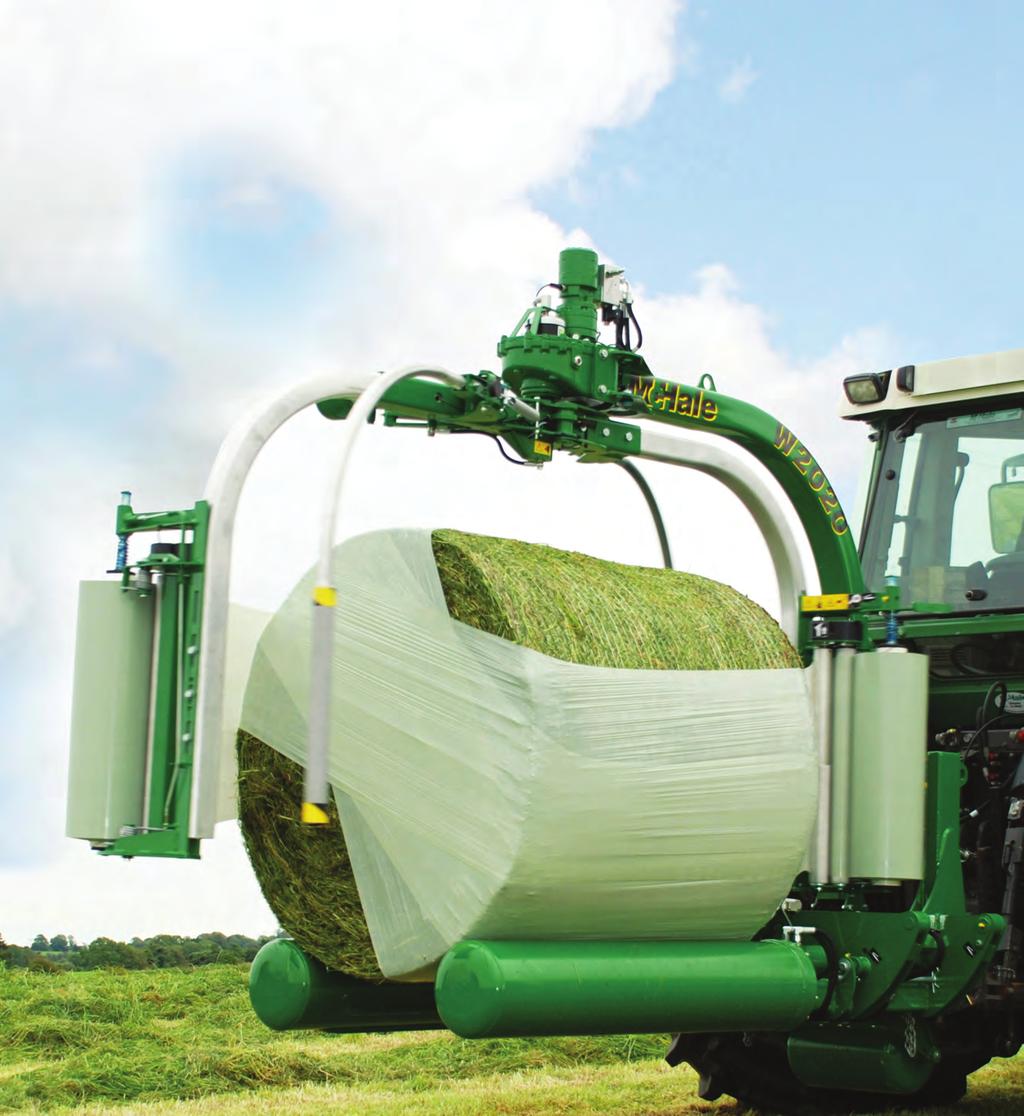

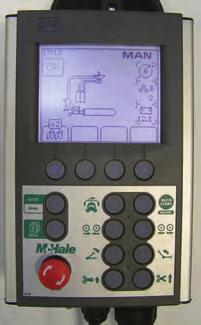

2 M McHale W2020 to szybka owijarka z możliwością składowania bel. Jest to maszyna kompaktowa, która pozwala operatorowi transportować, owijać i składować bele przy użyciu jednego traktora lub ładowarki. Owijarka ta może owinąć belę 4 warstwami folii w około 20 sekund i 6 warstwami w 30 sekund. W2020 sterowana jest za pomocą sterownika Expert Plus, co sprawia, że praca maszyny jest w pełni automatyczna. W2020

3 CECHY I SPECYFIKACJA Cechy W pełni automatyczna wysokowydajna owijarka Panel sterujący RDS Expert Plus Podwójny napinacz folii o naciągu 70% (50% w opcji) Składane podajniki folii Hydrauliczny system cięcia i przytrzymywania folii Czujniki zerwania folii Krótki czas załadunku i wyładunku bel Podwójna satelita owijająca zapewniająca szybkie i stabilne owijanie SZYBKIE OWIJANIE BEL Wymagania Wymiary transportowe Wymagania hydrauliczne 20 litrów / min przy 170 bar Długość 2,4m System hydrauliczny Otwarty, Zamknięty, Load Sensing Szerokość 1,43m Prędkość robocza podajników folii 30 obr./min Wysokość 2,4m Podłączenie do traktora Tylny lub przedni podnośnik Waga 845kg Przyłącza hydrauliczne 2 x ½ Rozmiar bel Wymagania elektryczne 12V z akumulatora lub gniazda Euro Szerokość 1,2m Podajniki folii 2 x 750mm Średnica 1,2 1,5m Panel sterujący Expert Plus Maksymalna waga beli (kg) 1200kg W2020

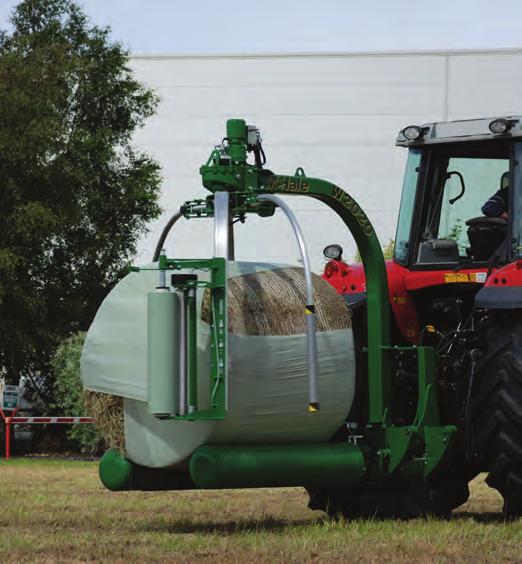

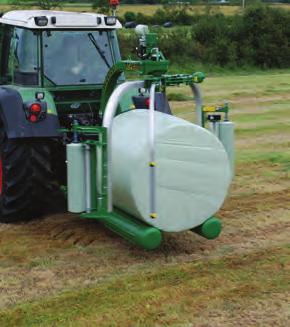

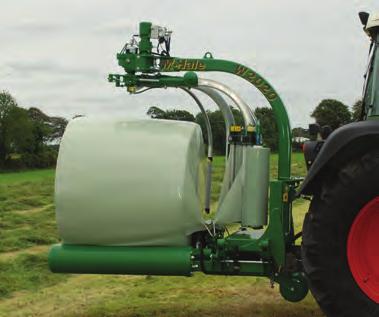

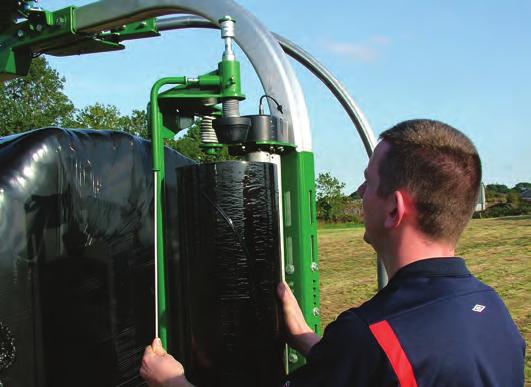

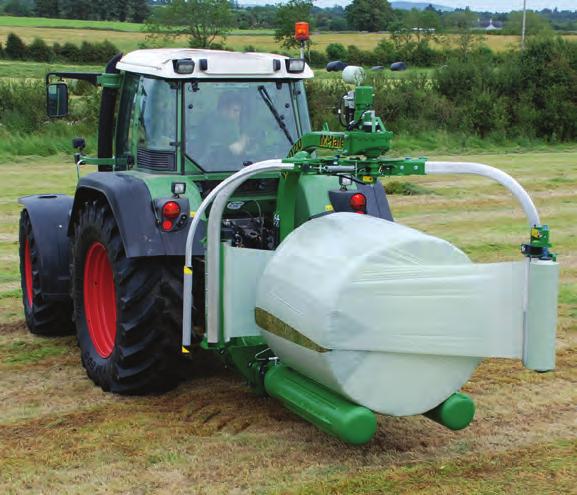

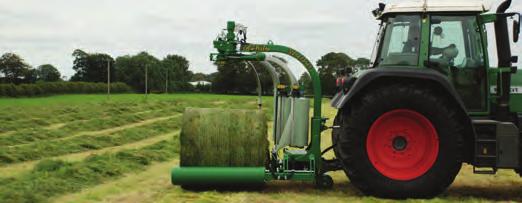

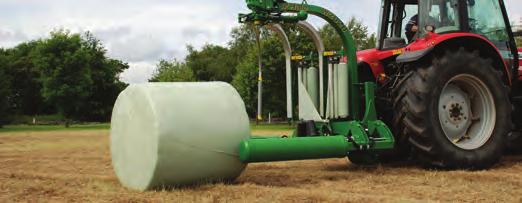

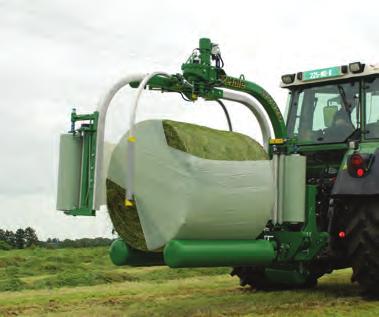

4 Profesjonalny wybór Zaczepienie maszyny W2020 jest maszyną wszechstronną, którą można podczepić na 3 sposoby: 1. Tylny podnośnik Maszynę można zaczepić na tylny podnośnik traktora o małej mocy. Jest to idealne rozwiązanie, gdy maszyna będzie pracować na grząskiej ziemi lub na pochyłościach. W2020 zapewnia dużą szybkość owijania przy zachowaniu minimalnej masy maszyny i utrzymaniu beli blisko podłoża w celu uzyskania niskiego środka ciężkości i większej stabilności. 2. Przedni podnośnik Owijarkę W2020 można zaczepić na przedni podnośnik traktora o wyższej mocy, dzięki czemu operator ma dobrą widoczność i ułatwiony załadunek, owijanie oraz ustawianie bel 3. Przedni ładowacz / ładowarka W przypadku ładowarek i ciągników o dużej mocy owijarka W2020 może być zaczepiona na przedni ładowacz ciągnika lub do ładowarki. Umożliwa to operatorowi zbieranie, transportowanie, owijanie i układanie bel przy użyciu jednej maszyny. Eliminuje to konieczność używania dodatkowych ciągników, chwytaków do bel oraz eliminuje konieczność pracy dodatkowych operatorów maszyn. Dwa podajniki folli W2020 została wyposażona w dwa aluminiowe podajniki folii 750mm, które są w standardzie we wszystkich szybkich owijarkach firmy McHale. Podajniki utrzymują stały naciąg folii, powodując maksymalne jej wykorzystanie. Jeden podajnik składa się z dwóch aluminiowych wałków zazębionych ze sobą poprzez koła zębate o różnej liczbie zębów. Podwójny satelitarny podajnik folii w owijarce W2020 potrzebuje około 20 sek. aby owinąć belę 4 warstwami folii i 30 sek. aby owinąć belę 6 warstwami. Podwójny satelitarny układ owijania umożliwa stabilne i szybkie owijanie bel dzięki równomiernemu naciągowi folii z obu podajników. Zapewnia to utrzymanie beli we właściwej pozycji podczas całego procesu owijania. Szybki załadunek i wyładunek Owijarka do bel okrągłych McHale W2020 wyposażona jest w dwa hydraulicznie napędzane wały owijarki. Wały te rozszerzają się, by załadować nową nieowiniętą belę, po czym zwężają się i podnoszą belę do pozycji owijania. Ponieważ oba wały są napędzane, bela przemieszczana jest tak szybko, jak to tylko możliwe. Po zakończeniu procesu owijania owinięta bela może zostać delikatnie rozładowana na ziemię bądź na stóg. Podczas wyładunku beli oba wały swobodnie się obracają nie uszkadzając folii.

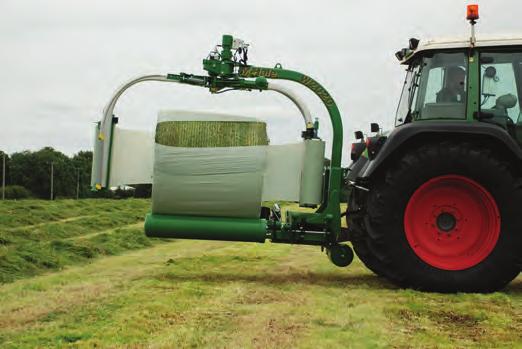

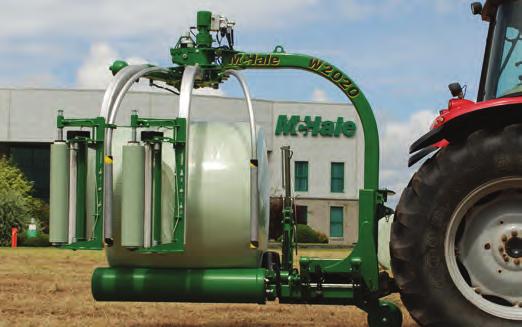

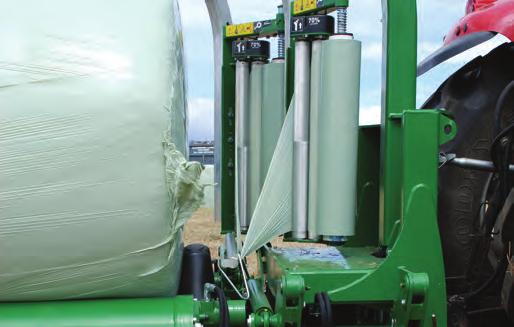

5 Składane podajniki folii Satelitarne ramiona w owijarce W2020 są zaprojektowane tak, że po zakończeniu owijania jeden z podajników składa się i przesuwa do drugiego podajnika. Gdy dwa podajniki będą obok siebie, przesuną się w kierunku układu obcinania i przytrzymywania folii, który umiejscowiony jest na ramie maszyny. Gdy folia zostanie odcięta i przytrzymana, podajniki zatrzymają się od strony traktora lub ładowarki, umożliwiając łatwy wyładunek i ułożenie beli. Po załadowaniu nowej beli i uruchomieniu automatycznego cyklu owijania, jeden podajnik przesuwa się na przeciwną stronę i od tego momentu rozpoczyna się proces owijania. Cięcie i przytrzymywanie folii Tak jak w przypadku wszystkich owijarek firmy McHale, system cięcia i przytrzymywania folii ma tu ogromne znaczenie. Owijarka W2020 zbiera folię w jednym miejscu, przytrzymuje ją, a następnie obcina. System ten zapewnia pewny chwyt folii, nawet podczas pracy w wilgotnych warunkach lub w upalne dni. Hydrauliczny system cięcia i przytrzymywania folii umieszczony jest na głównej ramie maszyny. Układ cięcia i przytrzymywania folii otwiera się jak scyzoryk, co pozwala podajnikom wprowadzić do niego folię. System ten zbiera folię i mocno ją trzyma pod ciśnieniem hydraulicznym. Szybki załadunek folii Owijarka McHale W2020 wyposażona jest w blokadę oraz system załadunku folii. Gdy operator usunie pustą rolkę po folii, górny uchwyt folii blokuje się w pozycji otwartej. Podczas załadunku nowej rolki użytkownik pociąga za linkę, zwalniając blokadę, zabezpieczając tym samym nową rolkę folii. Automatyczne czujniki zerwanej folii Automatyczny system czujników zerwania folii jest w standardowym wyposażeniu owijarki W2020. W przypadku gdy jedna z rolek z folią skończy się lub zerwie, owijarka zwolni prędkość obrotu beli i jednocześnie zwiększy liczbę obrotów satelity, gwarantując prawidłowe owinięcie beli. Jeżeli folia skończy się lub zerwie na obu podajnikach, system automatycznie poinformuje operatora poprzez komunikat na panelu sterującym w kabinie ciągnika. Panel sterujący Owijarka W2020 jest maszyną w pełni automatyczną. Poprzez panel sterujący operator może ustawić: - Automatyczny cykl owijania - Automatyczny załadunek i wyładunek beli - Liczbę warstw folii - Liczbę owiniętych bel na poszczególynch polach Owijarka W2020 posiada czujniki zerwanej folii monitorujące nakładaną folię. Jeśli jedna z folii skończy się lub zerwie, maszyna poinformuje o tym operatora i przejdzie w tryb jednorolkowy. W jednorolkowym trybie owijania maszyna zwalnia obroty beli oraz zwiększa liczbę obrotów satelity z podajnikami folii w celu dokładnego owinięcia beli. Jeśli rolki folii na obu podajnikach skończą się lub zerwą, panel sterujący powiadomi o tym operatora. W2020

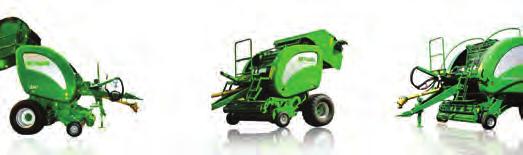

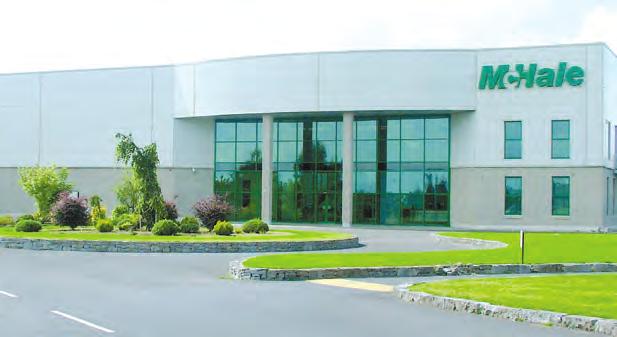

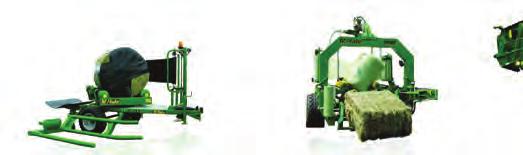

6 Firma McHale powstała jako sklep sprzedający maszyny rolnicze, istniejący do dnia dzisiejszego. Doświadczenie w bezpośrednim kontackie z klientem koñcowym stało się znakomitym punktem wyjścia do stworzenia firmy produkującej maszyny rolnicze. Maszyny produkowane są z wykorzystaniem najnowszych technologii laserowych i robotyki, w specjalnie wybudowanej do tego celu fabryce. Fabryka McHale posiada akredytację ISO 9001/2008. Wszystkie badania nad nowymi produktami przeprowadzane są z wykorzystaniem wiodących technologii. Przed wdro eniem ka dego nowego produktu przeprowadzane są rygorystyczne testy, a cały późniejszy proces podlega stałemu, skrupulatnemu nadzorowi. Wszystko to sprawia, e dostarczamy klientowi produkt o najwy szej jakości oraz sprawdzonej konstrukcji. Tłumaczy to tak e dlaczego produkty McHale są prawdziwą inwestycją w przyszłośæ. 991B 998 V660 F5000 Fusion 3 DOSTARCZONE PRZEZ: Ballinrobe, Co. Mayo, Ireland T. 353 (0) F. 353 (0) E. sales@mchale.net ZRZECZENIE ODPOWIEDZIALNOŚCI Literatura ta jest przeznaczona do obrotu na całym świecie. Ze względu na kontynuowanie polityki ulepszania produktu, zastrzegamy sobie prawo do zmian konstrukcyjnych i specyfikacji bez uprzedzania. Ponieważ urządzenia eksportowane są do wielu krajów, informacje ogólne, zdjęcia i opisy powinny być traktowane jako przybliżone i mogą zawierać opisy dodatkowego wyposażenia, które nie jest częścią standardowej specyfikacji. W celu uzyskania dalszych informacji skontaktuj się z lokalnym dealerem/dystrybutorem.
