1 Obudowywanie, projektowanie i konstruowanie Praktyczne informacje i technologia PL

2 Produkty i systemy wedi odznaczają się wysokimi standardami jakościowymi i dlatego zostały wyróżnione w całej Europie licznymi certyfikatami. 2

3 Treść Treść Dane techniczne Strona 4 Płyta budowlana wedi / Płyta budowlana wedi Premium 8 Płyta budowlana wedi Construct 9 wedi Moltoromo 10 Projektowanie powierzchni Elementy montażowe Strona 12 Mocowanie i montowanie mebli łazienkowych i akcesoriów 13 Montowanie płyt wzmacniających Obudowywanie Strona 14 Obudowa wanny 15 Obudowa rur 16 Instalacja naścienna WC (przykręcana) 17 Instalacja naścienna WC (przyklejana) Projektowanie i konstruowanie Strona 18 Indywidualne konstrukcje mebli łazienkowych 20 Regały 21 Stopnie i podesty 22 Konstrukcje ścianek działowych 23 Indywidualne kształty 24 Wolnostojące systemy ścianek 2 3 3

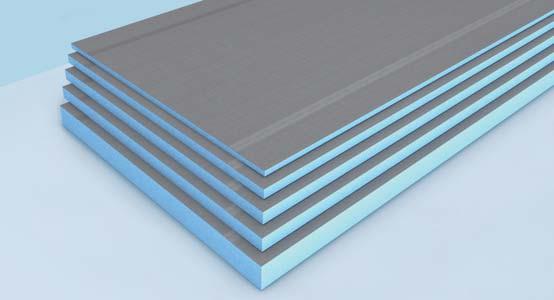

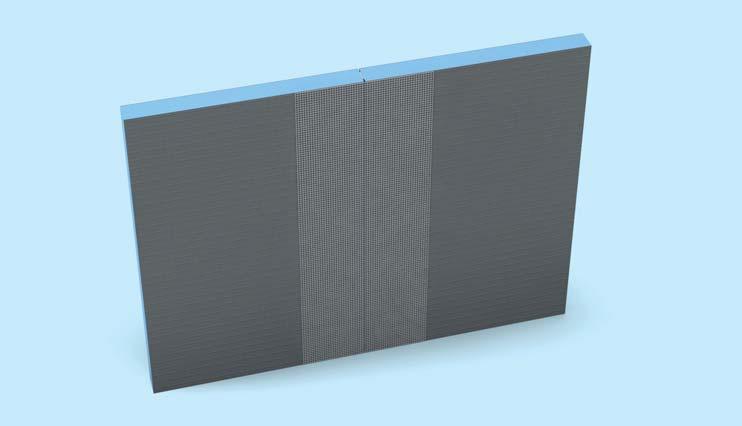

4 Płyta budowlana wedi / płyta budowlana wedi Premium Dane techniczne Płyta budowlana wedi Ogólny opis produktu Płyta budowlana wedi posiada niebieski rdzeń z twardej, wytłaczanej pianki polistyrenowej. Twarda pianka jest pokryta z obydwu stron siatką z włókna szklanego (o apreturze odpornej na działania czynników alkalicznych) oraz zaprawą ulepszoną tworzywami sztucznymi. Obszary zastosowań Płyta budowlana wedi dzięki swym specjalnym właściwościom posiada wszechstronne zastosowanie jako: Materiał nośny do układania wykładzin z płytek ceramicznych, płyt i kamienia naturalnego na podłożu cienkowarstwowym Podłoże przyczepne do układania tynku, kleju do płytek ceramicznych i innych materiałów Ochrona przed wilgocią Efektywna izolacja cieplna Materiał do kształtowania charakteru wnętrz Uszczelnienie w połączeniu z wykładzinami z płytek i płyt ceramicznych na powierzchniach ścian i posadzek o klasie obciążenia wilgocią A i B (bezpośrednio obciążone powierzchnie ścian i posadzek w pomieszczeniach, w których często lub stale używa się wody użytkowej lub wody do mycia, powierzchni ścian i dna zbiorników wewnętrznych i zewnętrznych, napełnianych wodą o właściwościach wody pitnej). Bardziej szczegółowe informacje podane są na stronie internetowej Płyty budowlane wedi dopuszczone są do stosowania w pomieszczeniach o regulowanej temperaturze. W przypadku zastosowań specjalnych (baseny, chłodnie niskotemperaturowe, obszary zewnętrzne itd.) należy skonsultować się z działem technicznym ds. zastosowań wedi. Płyta budowlana wedi jest dopuszczona do zastosowań posadzkowych w pomieszczeniach o obciążeniach typowych dla pomieszczeń mieszkalnych. Obciążenia pochodzące od kół jezdnych o dużym nacisku punktowym są niedopuszczalne. Właściwości produktu Płyty budowlane wedi mogą być układane na prawie każdym podłożu, są wodoszczelne, termoizolacyjne, posiadają wszechstronne zastosowanie, są lekkie oraz stabilne i można je szybko układać. Wymagania wobec podłoża, układanie Wskazówki dotyczące układania jak również wymagania wobec podłoża podane są w Ogólnych wytycznych stosowania dla płyt budowlanych, zastosowania ścienne i posadzkowe. Postać dostawy i przechowywanie Płyty na palecie Płyty budowlane wedi niezależnie od grubości powinny być przechowywane w pozycji leżącej. Należy je chronić przed bezpośrednim nasłonecznieniem oraz wilgocią. 1 2 Doskonały nośnik płytek ceramicznych płyta budowlana wedi 3 Na wskroś wodoszczelna płyta budowlana dzięki swej mocnej przyczepności tworzy idealne podłoże dla wykładzin ceramicznych. Połączenia styków uszczelniane są jedynie za pomocą wedi 610 dopuszczone i sprawdzone przez specjalistów wedi 610 Płyta budowlana wedi wedi Tools taśma zbrojąca 4

5 Dane techniczne Płyta budowlana wedi / płyta budowlana wedi Premium Dane techniczne Płyty budowlane wedi Premium Ogólny opis produktu Płyta budowlana wedi Premium, tak jak wszystkie płyty budowlane posiada niebieski rdzeń z wytłaczanej twardej pianki polistyrenowej. Twarda pianka jest z jednej strony wzmocniona warstwą z włókna szklanego i pokryta zaprawą ulepszoną tworzywami sztucznymi. Na gładkiej stronie płyty budowlanej Premium w zaprawie wtopione jest włókno szklane tak, iż otrzymuje się równą, cementową powierzchnię. Ponadto ta strona powierzchni z prawej i lewej strony posiada krawędź szpachlową tak, iż po uzbrojeniu styków płyt powstaje równe podłoże. Obszary zastosowań Płyty budowlane wedi Premium dzięki swym specjalnym właściwościom posiadają wszechstronne zastosowanie jako: Przyczepne podłoże do układania powierzchni takich jak mozaiki, tapety, tynki i farby Materiał nośny do układania wykładzin z płytek ceramicznych i płyt na podłożu cienkowarstwowym Ochrona przed wilgocią i efektywna izolacja cieplna Uszczelnienie w połączeniu z wykładzinami z płytek ceramicznych i płyt na powierzchniach ścian i posadzek o klasie obciążenia wilgocią A0 i A. Płyty budowlane wedi Premium są dopuszczone do stosowania w pomieszczeniach o regulowanej temperaturze. W przypadku zastosowań specjalnych takich jak baseny, chłodnie niskotemperaturowe, obszary zewnętrzne itd. należy skonsultować się z działem technicznym ds. zastosowań wedi. Zastosowanie dopuszczone jest tylko dla pomieszczeń mieszkalnych, a nie dla obszarów posadzkowych wykorzystywanych komercyjnie (obciążenia pochodzące od kół jezdnych lub duże naciski punktowe są niedopuszczalne). Właściwości produktu Wszystkie płyty budowlane wedi mogą być układane na prawie każdym podłożu, są wodoszczelne, termoizolacyjne, posiadają wszechstronne zastosowanie, są lekkie oraz stabilne i można je szybko układać. Wymagania wobec podłoża, układanie Wskazówki dotyczące układania jak również informacje o podłożach podane są w Ogólnych wytycznych stosowania dla płyt budowlanych wedi Premium. Dla bardzo gładkich warstw wierzchnich płyta budowlana wedi Premium 1 2 Dzięki szczególnie gładkiej powierzchni ta płyta budowlana nadaje się doskonale do najbardziej gładkich warstw wierzchnich, jak np. tynki, farby lub tapety. W obszarze styku fabrycznie wpuszczona jest krawędź szpachlowa, w której dokładnie mieści się grubość zbrojenia i tym samym umożliwia uzyskanie absolutnie równego podłoża w całym systemie styk płyty budowlanej krawędź szpachlowa taśma zbrojąca wedi Tools Płyta budowlana wedi Premium szpachla do fug wedi 240 Premium 5

6 Płyta budowlana wedi / płyta budowlana wedi Premium Dane techniczne Właściwości techniczne pianki surowej Wytłaczana twarda pianka polistyrenowa nie zawierająca związków halonowych HFCKW o zamkniętej strukturze komórek i z dodatkiem hamującym rozwój płomieni. Długotrwałe naprężenie ściskające (50 lat) 2% odkształcenia przy ściskaniu EN ,08 N/mm 2 Wytrzymałość na ściskanie lub naprężenie ściskające przy 10 % odkształceniu przy ściskaniu EN 826 0,25 N/mm 2 Przynależny moduł sprężystości podłużnej EN N/mm 2 Przewodność cieplna EN ,036 W/mK Wytrzymałość na rozciąganie EN1607 0,45 N/mm 2 Wytrzymałość na ścinanie EN ,2 N/mm 2 Współczynnik sprężystości poprzecznej EN N/mm 2 Gęstość objętościowa EN kg/m 3 Współczynnik oporu dyfuzyjnego dla pary wodnej (μ) EN Nasiąkanie wodą przy długotrwałym zanurzeniu EN ,5 Vol.-% Kapilarność 0 Liniowy współczynnik rozszerzalności cieplnej Granice temperaturowe Odporność ogniowa DIN ,07 mm/mk -50 C / +75 C B1 Gaz wytłaczający dwutlenek węgla, współczynnik GWP 1 Właściwości techniczne płyty budowlanej Odporność ogniowa DIN (grubość płyty powyżej 4 mm) Wielkość izolacji dźwiękowej DIN ISO (grubość płyty powyżej 12,5 mm) Odporność ogniowa EN Naprężenie zginające w oparciu o normę DIN B2 Rw,P 23 db E 3900 kpa (wartość średnia) Wytrzymałość na rozciąganie warstwy sczepnej 0,28 N/mm 2 Ciężar: Płyta budowlana wedi (1250 x 600 x 4 mm) Płyta budowlana wedi XXL (2500 x 1200 x 50 mm) Liniowy współczynnik wydłużenia cieplnego 2,7 Kg 13,8 Kg 0,02 mm/mk Właściwości techniczne płyty budowlanej Premium Odporność ogniowa DIN (grubość płyty powyżej 12,5 mm) Odporność ogniowa EN B2 E 6

7 Dane techniczne Płyta budowlana wedi / płyta budowlana wedi Premium Dane techniczne Grubość nominalna Współczynnik przenikania ciepła 1/Δ Współczynnik w mm m 2 x K/W 1) W/m 2 x K 2) 4 0,108 3,60 6 0,167 2, ,229 2,509 12,5 0,3 2, ,514 1, ,657 1, ,800 1, ,086 0, ,371 0, ,657 0, ,229 0, ,800 0,34 1) Podczas wyznaczania oporu przenikania ciepła 1/Δ za podstawę przyjęto grupę przenikania ciepła 035 zgodnie z normą DIN ) Podczas wyznaczania współczynnika U uwzględniono jedynie płytę budowlaną wedi i opory przenikania ciepła 1/ i oraz 1/ a dla ścian zewnętrznych. W konkretnym przypadku zastosowania należy uwzględnić jeszcze istniejący mur i pozostałe warstwy. 7

8 Płyta budowlana wedi Construct Dane techniczne Płyta budowlana Construct, podłużna, średnica okręgu Grubość (w mm) Średnica zewn. (w mm) Pełne okręgi na płytę , , ,2 Płyta budowlana Construct, poprzeczna, średnica okręgu Grubość (w mm) Średnica zewn. (w mm) Pełne okręgi na płytę , , ,9 8

9 Dane techniczne wedi Moltoromo Dane techniczne wedi Moltoromo Modułowy system ścienny Ogólny opis produktu wedi Moltoromo jest modułowym systemem ściennym, za pomocą którego można szybko i łatwo wykonać ścianki działowe dla pryszniców lub całych pomieszczeń. Obszary zastosowań Oddzielenia pryszniców, ścianki działowe pomieszczeń obszarów mokrych i suchych, które wyłożone zostaną co najmniej z jednej strony płytkami ceramicznymi, płytami lub wykładzinami z kamienia naturalnego. Właściwości produktu wodoszczelny termoizolacyjny lekki i stabilny Wymagania wobec podłoża Wskazówki dotyczące następnych prac Segmenty ścienne mogą zostać wyłożone wykładzinami z płytek ceramicznych, płyt lub kamienia naturalnego jak również tynkami po upływie 24 godzin od zamontowania. Połączenia ze ścianami, posadzkami i sufitami muszą być twarde, nośne i nieodkształcalne, suche i wolne od brudu oraz innych zanieczyszczeń. Właściwości techniczne surowej pianki Wytłaczany rdzeń z twardej pianki polistyrenowej XPS Długotrwałe naprężenie ściskające (50 lat) 2% odkształcenia przy ściskaniu EN ,08 N/mm 2 Wytrzymałość na ściskanie lub naprężenie ściskające przy 10 % odkształceniu przy ściskaniu EN 826 0,25 N/mm 2 Przewodność cieplna EN ,036 W/mK Gęstość objętościowa EN kg/m 3 Granice temperaturowe Odporność ogniowa DIN 4102 Odporność ogniowa DIN C / +75 C B1 E Wartości techniczne Moltoromo Wysokość elementu 2600 mm 9

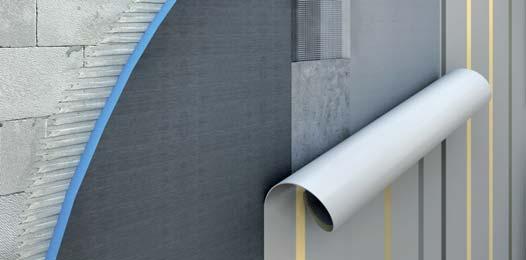

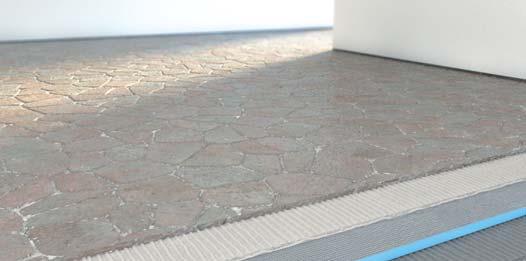

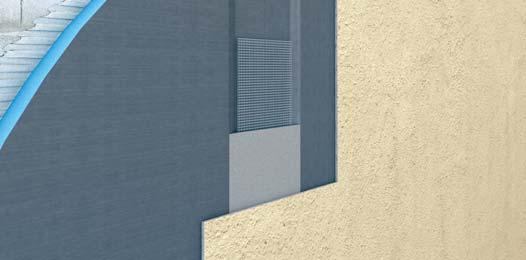

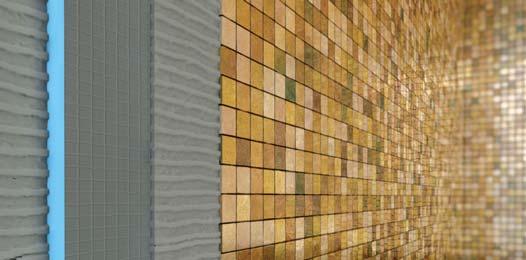

10 Płyta budowlana wedi / płyta budowlana wedi Premium / płyta budowlana wedi Vapor Projektowanie powierzchni Projektowanie powierzchni Wykładziny ceramiczne Wykładziny ceramiczne dają wiele możliwości kształtowania ścian i posadzek. W zależności od celu zastosowania i osobistego upodobania istnieje wybór pomiędzy najróżniejszymi płytkami ceramicznymi i płytami w najróżniejszych formach, kolorach i materiałach. We wszystkich tych wykładzinach ceramicznych płyta budowlana wedi służy jako idealny materiał nośny, który można wyłożyć płytkami ceramicznymi bez potrzeby wykonywania operacji pośrednich. Tynki i masy szpachlowe Tynki służą obecnie nie tylko do wytwarzania gładkiego podłoża do wykładania płytkami, malowania lub tapicerowania, lecz również jako środek do kształtowania powierzchni. Również pod tym względem płyta budowlana wedi zapewnia idealne podłoże. Ważne wskazówki: W przypadku obciążonych obszarów stykowych należy przeprowadzić konsultacje z działem technicznym wedi. W przypadku tynków zawierających gips wymagane jest gruntowanie płyty budowlanej / płyty budowlanej Premium. Farby do ścian Jedyna w swoim rodzaju płyta budowlana wedi Premium nie stanowi przeszkody dla bezpośredniego nakładania farb. Niezależnie od przeznaczenia pomieszczenia na pokój dzienny czy też na sypialnię, istnieje wiele możliwości projektowania, a wszystko przy zachowaniu efektywnej izolacji cieplnej. Tapety Równa powierzchnia płyty budowlanej wedi Premium umożliwia nawet bezpośrednie nakładanie tapety. Przy czym jej cementowa powierzchnia zapewnia stabilne przyczepne podłoże. Stanowi to ogromną zaletę w porównaniu z wieloma innymi płytami. 10

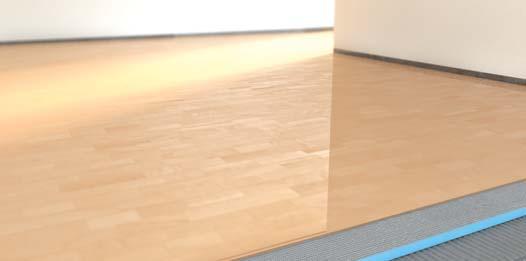

11 Dane techniczne Płyta budowlana wedi / płyta budowlana wedi Premium / płyta budowlana wedi Vapor Projektowanie powierzchni Wykładziny z naturalnego kamienia Wykładziny z naturalnego kamienia posiadają swój własny urok. Wytwarzane są one ze skał, które występują w przyrodzie i zachowują naturalny wygląd dzięki temu, iż nie są one ani szlifowane ani też polerowane. Charakterystyczne dla nich jest np. to, iż posiadają niejednorodne ubarwienie lub usłojenie. Płyta budowlana wedi nadaje się doskonale jako materiał nośny i umożliwia łatwe oraz szybkie układanie. Laminaty / parkiety prefabrykowane Laminaty i parkiety prefabrykowane stanowią alternatywę dla ceramicznych wykładzin podłogowych. Podczas gdy w przypadku laminatu chodzi o stosunkowo korzystny cenowo materiał, który pokryty jest jedynie warstwą dekoracyjną, w przypadku parkietu chodzi o podłogę drewnianą, która w zależności od gatunku może być bardzo trwała. Obydwa rodzaje podłogi można nabyć w wielu różnych wzorach i kolorach drewna, jak również w różnych gatunkach. Także dla układania tych pokryć podłogowych płyta budowlana wedi stanowi idealny nośnik. Warunkiem jest tu swobodne ułożenie. Jakości powierzchni dla płyty budowlanej Premium Stopień jakości Q1 Stopień jakości Q2 Stopień jakości Q3 Stopień jakości Q4 Na powierzchni, wobec której nie stawia się żadnych optycznych (dekoracyjnych) wymagań wystarczające jest szpachlowanie podstawowe (Q1). Szpachlowanie wg stopnia jakości 1 obejmuje: wypełnienie złącz stykowych pomiędzy płytami budowlanymi wedi Premium przykrycie widocznych elementów zamocowań Wystający materiał szpachli należy usunąć. Dopuszczalne są pochodzące od narzędzi rowki i ślady. Szpachlowanie podstawowe obejmuje nałożenie pasków do fug (pasków zbrojeniowych), jeśli przewiduje to wybrany system szpachlowania (materiał szpachli, kształt krawędzi płyt) Szpachlowanie wg stopnia jakości 2 (Q2) spełnia zwyczajne wymagania wobec powierzchni dla ścian i sufitów. Celem szpachlowania jest wyrównanie obszaru fugi poprzez bezstopniowe przejścia powierzchni płyt. To samo dotyczy elementów mocujących, naroży wewnętrznych i zewnętrznych jak również miejsc połączeń masą szpachlową. Szpachlowanie wg stopnia jakości 2 obejmuje: szpachlowanie podstawowe Q1 dodatkowe szpachlowanie (szpachlowanie dokładne, wykończenie) aż do uzyskania bezstopniowego przejścia do powierzchni płyty. W razie potrzeby należy wyszlifować zaszpachlowane miejsca. Nie można uniknąć śladów obróbki lub szpachlowania. Powierzchnie nadają się np. na: wykładziny ścienne o średniej lub grubej strukturze np. tapety Rauhfaser lub inne tapety papierowe matowe, wypełniające powłoki malarskie o średniej lub grubej strukturze (np. powłoki malarskie dyspersyjne), nanoszone ręcznie za pomocą wałka tkaninowego lub wałka strukturalnego tynki wierzchnie (wielkości ziaren/maksymalne ziarno ponad 1 mm), o ile są dopuszczone przez producenta tynku dla danego systemu płyt gipsowych. Jeśli stopień jakości 2 zostanie wybrany jako podstawa dla wykładzin ściennych, powłok malarskich i innych pokryć nie da się wykluczyć odrysów w szczególności w świetle smugowym. Zmniejszenie tych efektów można uzyskać w połączeniu z zaszpachlowaniem według stopnia jakości 3. Jeśli wobec szpachlowanej powierzchni stawiane są podwyższone wymagania, to zalecane są dodatkowe działania wykraczające poza Q2. Szpachlowanie zgodnie ze stopniem jakości 3 obejmuje: szpachlowanie zgodnie ze stopniem jakości Q2 oraz dodatkowo szersze szpachlowanie fug, jak również dokładne wygładzenie pozostałej powierzchni płyty celem zamknięcia porów za pomocą szpachli. Ślady szpachli lub rowki są niedopuszczalne. Jednakże w nie można całkowicie uniknąć odrysów widocznych w oświetleniu smugowym. Stopień i rozmiary takich odrysów w porównaniu z Q2 są mniejsze. Powierzchnie budowlane suche stopnia jakości Q3 mogą się nadawać dla: wykładzin ściennych o drobnej strukturze matowych powłok malarskich / powłok o drobnej strukturze dekoracyjnych tynków wierzchnich (ziarnistość/ maksymalne ziarno mniejsze niż 1 mm) Jeśli wobec suchych powierzchni budowlanych stawiane są najwyższe wymagania to powierzchnia musi być pokryta w całości za pomocą masy szpachlowej do fug lub cienkim tynkiem. Stopień jakości 4 obejmuje: szpachlowanie zgodnie z Q2 oraz okrycie całej powierzchni odpowiednim materiałem szpachlowym lub cienkim tynkiem (grubość warstwy większa niż 1 mm) Powierzchnia ta jest odpowiednia dla: gładkich lub strukturalnych wykładzin ściennych z połyskiem np. tapety metalowe lub winylowe lazur lub malowania/powłok o średnim połysku technologii wygładzania o wyglądzie podobnym do marmuru lub innych wysokiej jakości technologii wygładzania. Obróbka powierzchni stopnia jakości 4, która spełnia najwyższe wymagania, minimalizuje możliwości odrysów powierzchni płyt i fug. Jeśli oddziaływania świetlne (np. światło smugowe) mogą wpłynąć na wygląd gotowej powierzchni, to wtedy w dużym stopniu unika się niepożądanych efektów (np. zmieniające się cieniowanie na powierzchni, lub minimalne miejscowe ślady). Nie można ich całkowicie wyeliminować, ponieważ wpływy świetlne zmieniają się w szerokim zakresie i nie dają się jednoznacznie rozpoznać i ocenić. Zasadniczo muszą być znane warunki oświetlenia, jakie przewidziane są w trakcie późniejszego użytkowania. Najlepiej gdyby one występowały już w trakcie prac szpachlowania/ tynkowania. Ponadto należy brać pod uwagę rzemieślnicze granice wykonania. Powierzchni szpachlowych, które maja mieć wygląd absolutnie pozbawiony cieni nie da się wykonać. W zależności od projektu budowlanego wartym zalecenia może być wykonanie powierzchni wzorcowej stopnia jakości 4 w ostatecznych warunkach oświetlenia. To powinno być przedmiotem osobnego zlecenia klienta. W poszczególnych przypadkach może być koniecznym podjęcie dalszych działań mających na celu przygotowanie powierzchni dla ostatecznego pokrycia np. dla: błyszczących pokryć powierzchni lakierniczych tapet lakierniczych 11

12 Płyta budowlana wedi / płyta budowlana wedi Premium Elementy montażowe Mocowanie i montowanie mebli łazienkowych i akcesoriów Płytka Płyta budowlana wedi / płyta budowlana Premium wedi 610 masa klejąco-uszczelniająca Płyta wzmacniająca np. płyta wielowarstwowa wedi Tools taśma zbrojąca Regał Płytka Płyta budowlana wedi / płyta budowlana Premium Wieszak na ręczniki (np. Hilti HDD) Kołek rozprężny Ściana Mocowanie kołkami za płytkami ceramicznymi. wedi Tools łącznik wciskany 90 wedi Tools łącznik wciskany przyścienny Połączenie dwóch płyt budowlanych pod kątem 90. Mocowanie konstrukcji z płyty budowlanej do ściany. maks. 40 kg 50 maks. 150 kg wedi Tools łącznik wciskany maks. 500 mm 1200 mm Nośność i przykładowe zastosowanie łącznika wciskanego 180. Nośność. Komponenty systemu wedi: wedi Tools łącznik wciskany wedi Tools kotwa mocująca przyścienny wedi 610 masa wedi Tools łącznik wciskany 90 klejąco-uszczelniająca wedi Tools łącznik wciskany 180 wedi Tools taśma zbrojąca 12

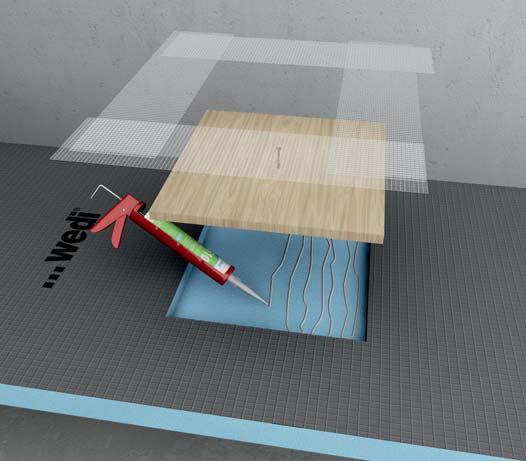

13 Elementy montażowe Płyta budowlana wedi / płyta budowlana wedi Premium Płyta wzmacniająca Montowanie płyt wzmacniających Aby dodatkowo ustabilizować powierzchnie ścian i posadzek istnieje możliwość wbudowania do płyty budowlanej wedi płyt wzmacniających. W trakcie kilku czynności uzyskuje się dodatkową stabilizację dla ciężkich przedmiotów, takich jak np. regały ścienne, wieszaki na ręczniki lub grzejniki. Komponenty systemu wedi: Płyta budowlana wedi / płyta budowlana wedi Premium wedi 610 masa klejąco-uszczelniająca wedi Tools taśma zbrojąca samoprzylepna Zaznaczyć dokładne położenie płyty wzmacniającej. Wyfrezować zaznaczony obszar za pomocą frezarki górnowrzecionowej. Głębokość zależna jest od grubości płyty wzmacniającej. Do tego należy doliczyć dodatkowe 2 mm na klej. Wkleić płytę wzmacniającą za pomocą masy klejąco-uszczelniającej wedi 610 w taki sposób, aby była zlicowana z powierzchnią. Następnie uzbroić za pomocą samoprzylepnej taśmy zbrojącej wedi Tools. 5 Warto wiedzieć: Płyty wzmacniające = płyty wielowarstwowe jak np. płyty sitodrukowe Na koniec zaznaczyć płytę wzmacniającą, np. za pomocą wkrętu umieszczonego na środku płyty. 13

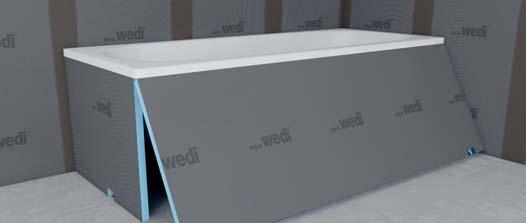

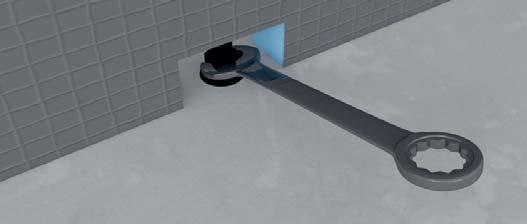

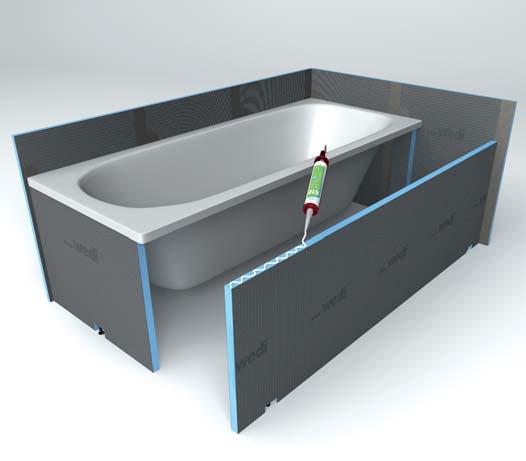

14 wedi Bathboard Gotowe elementy z płyt budowlanych wedi Bathboard Obudowa wanny Obudowa wanny i obudowa brodzika prysznica wedi Bathboard, wykonana z płyty budowlanej wedi o grubości 20 mm, spowodowała małą rewolucję przy obudowywaniu wanien i brodzików prysznicowych. Dzięki nóżkom o regulowanej wysokości istnieje możliwość wyrównania w trakcie montażu nierówności do 10 cm w surowym betonie lub jastrychu. Dzięki temu ramka rewizyjna nie jest już konieczna. Komponenty systemu wedi: wedi Bathboard element poprzeczny, element podłużny wedi 610 masa klejąco-uszczelniająca wedi Tools taśma zbrojąca wedi Tools taśma uszczelniająca 1 Zamontować listwy ogranicznikowe w obszarze wanny. 2 Na krawędzie górne płyt budowlanych nałożyć masę klejąco-uszczelniającą wedi Włożyć i ustawić elementy pod krawędzią wanny. 4 5 W celu stabilnego osadzenia elementu, za pomocą klucza szczękowego lub obcęgów do rur (o rozwartości 17), wykręcić nóżki aż do momentu, w którym płyta mocno zaklinuje się pod krawędzią wanny. Montaż jest również możliwy bez ramy rewizyjnej. W tym celu należy wyciąć otwór rewizyjny stożkowy za pomocą noża. 14

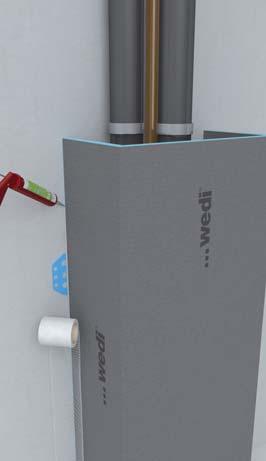

15 Obudowywanie wedi Mensolo-L / -U Gotowe elementy z płyt budowlanych wedi Mensolo-L / -U Obudowa rur Obudowanie rur zwykłymi materiałami wymaga czasu, powoduje zabrudzenia i nie tworzy dobrego podłoża do wykładania płytek. Za pomocą elementów kątowych wedi Mensolo obudowę można wykonać szybko i bez zbędnych zabrudzeń. Komponenty systemu wedi: wedi Mensolo-L /-U wedi Tools łącznik wciskany przyścienny wedi 610 masa klejąco-uszczelniająca wedi Tools taśma uszczelniająca wedi Tools taśma zbrojąca samoprzylepna 1 2 3a 3b Przyciąć element kątowy L wedi Mensolo na żądaną długość. Przykleić element kątowy wedi Mensolo do ściany za pomocą masy klejąco-uszczelniającej wedi 610. Następnie przykręcić do ściany za pomocą łączników wciskanych wedi Tools i wkrętów. Styki płyt budowlanych okleić samoprzylepną taśmą zbrojącą wedi Tools. Alternatywnie zamiast taśmy zbrojącej można zastosować masę klejąco-uszczelniającą. 4 Na koniec element można wyłożyć płytkami ceramicznymi lub nałożyć na niego tynk. 15

16 wedi I-Board Gotowe elementy z płyt budowlanych wedi I-Board Instalacja naścienna WC (przykręcana) wedi I-Board (1200 x 1245 x 20 mm) jest prefabrykowanym elementem montażowym do obudowywania instalacji naściennych WC. Przy szerokości 1200 mm można go łatwo dostosować do prawie wszystkich indywidualnych potrzeb. Mimo niewielkiego ciężaru jest nadzwyczaj stabilna i wytrzymała na obciążenia (do 400 kg przy wielkości płytek ceramicznych powyżej 10 x 10 cm). Po zamontowaniu płytę obudowy instalacji można bezpośrednio wyłożyć płytkami bez potrzeby dalszych czynności przygotowawczych. Komponenty systemu wedi: wedi I-Board wedi Tools podkładki do płyt izolacyjnych wedi Tools taśma uszczelniająca Najpierw należy przyciąć obudowę instalacji wedi na żądany wymiar za pomocą nożyka. Wykonać odpowiednie wycięcie na spłuczkę za pomocą wyrzynarki. Zamocować podkładki do płyt izolacyjnych wedi Tools wkrętami szybkomocującymi (materiały mocujące załączone) za pomocą wkrętarki akumulatorowej na instalacji naściennej. Przymocować odpowiednio przycięte paski płyty wedi I-Board u góry oraz po bokach za pomocą masy klejąco-uszczelniającej wedi Okleić obszary styków i połączeń za pomocą samoprzylepnej taśmy zbrojącej wedi Tools. Po uzbrojeniu, płytę obudowy instalacji można wyłożyć płytkami bez żadnych dalszych czynności przygotowawczych. Fugi pomiędzy wykładziną ścienną i posadzkową, jak również fugi narożne wykładziny ściennej należy wykonać jako fugi elastyczne. 16

17 Obudowywanie wedi I-Board Gotowe elementy z płyt budowlanych wedi I-Board Instalacja naścienna WC (przyklejana) wedi I-Board (1200 x 1245 x 20 mm) jest prefabrykowanym elementem montażowym do obudowywania instalacji naściennych WC. Przy szerokości 1200 mm można ją łatwo dostosować do prawie wszystkich indywidualnych potrzeb. Mimo niewielkiego ciężaru jest nadzwyczaj stabilna i wytrzymała na obciążenia (do 400 kg przy wielkości płytek ceramicznych powyżej 10 x 10 cm). Po zamontowaniu płytę obudowy instalacji można bezpośrednio wyłożyć płytkami bez potrzeby dalszych czynności przygotowawczych. Komponenty systemu wedi: wedi I-Board wedi 610 masa klejąco-uszczelniająca wedi Tools taśma zbrojąca Najpierw należy przyciąć obudowę instalacji wedi na żądany wymiar za pomocą nożyka. Wykonać odpowiednie wycięcie na spłuczkę za pomocą wyrzynarki. Zamocować płytę wedi I-Board na konstrukcji słupkowej za pomocą masy klejąco-uszczelniającej wedi 610. Przymocować odpowiednio przycięte paski płyty wedi I- Board u góry oraz po bokach za pomocą masy klejąco-uszczelniającej wedi Okleić obszary styków i połączeń za pomocą samoprzylepnej taśmy zbrojącej wedi Tools. Po uzbrojeniu, płytę obudowy instalacji można wyłożyć płytkami bez żadnych dalszych czynności przygotowawczych. Fugi pomiędzy wykładziną ścienną i posadzkową, jak również fugi narożne wykładziny ściennej należy wykonać jako fugi elastyczne. 17

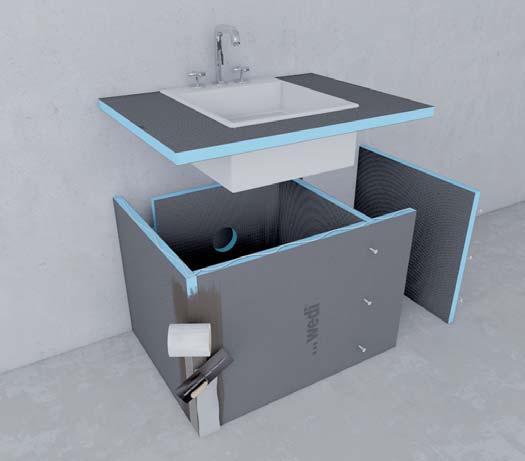

18 Płyta budowlana wedi Gotowe elementy z płyt budowlanych Indywidualne konstrukcje mebli łazienkowych To, że płyty budowlane wedi są czymś więcej niż tylko nośnikami wykładzin ściennych i podłogowych, będzie szczególnie widoczne wtedy, gdy przyjrzymy się szerokim możliwościom ich indywidualnego kształtowania. Płyty budowlane o grubości od 30 do 80 mm doskonale nadają się do budowy mebli łazienkowych wykładanych następnie płytkami ceramicznymi. Niezależnie, czy będą to blaty pod umywalki, ławy do siedzenia, czy też regały lub półki, nie istnieją tu żadne ograniczenia kreatywności. Dodatkowo obróbka materiałów jest niezwylke łatwa, a nakłady pracy niewielkie. Komponenty systemu wedi: Płyta budowlana wedi wedi 610 masa wedi Tools łącznik wciskany 90 klejąco-uszczelniająca wedi Tools taśma zbrojąca wedi Tools taśma uszczelniająca samoprzylepna Przyciąć płytę budowlaną wedi na żądany wymiar do indywidualnej konstrukcji mebla łazienkowego. Wykonać wycięcia i otwory rewizyjne w płycie budowlanej w zależności od potrzeby (wycięcia stożkowe). Połączyć wycięte płyty budowlane wedi za pomocą masy klejącouszczelniającej wedi 610 i dodatkowo zamocować wkrętami. Elementy nie mogą się przesuwać podczas wiązania kleju. Następnie można bezpośrednio pracować dalej W razie miarę potrzeby można dokonać dodatkowych wycięć w korpusie pod wnęki. Na styki i krawędzie nakleić taśmę zbrojącą przy użyciu kleju do płytek ceramicznych lub samoprzylepną taśmę zbrojącą. Na koniec gotowy mebel łazienkowy z płyty budowlanej można wyłożyć płytkami ceramicznymi. 18

19 19 Projektowanie i konstruowanie

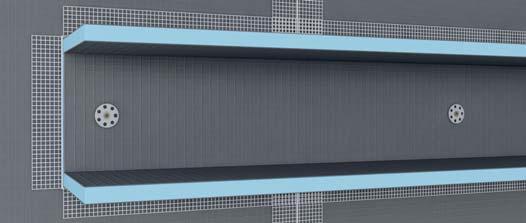

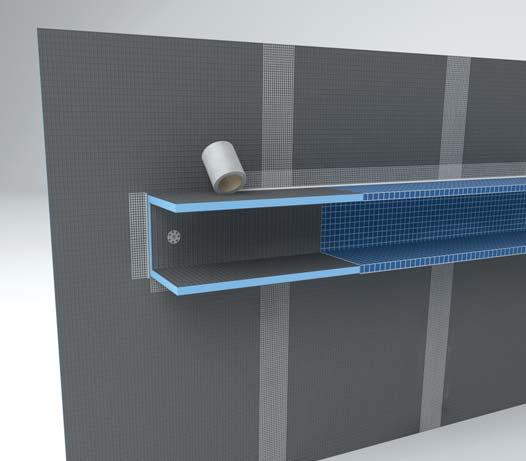

20 wedi Mensolo-L / -U Konstrukcje ścienne i konstrukcje mebli łazienkowych Regały Element gotowy wedi Mensolo-U, wykonany z materiału bazowego płyty budowlanej wedi umożliwia szybkie i łatwe wykonanie indywidualnych regałów ściennych dowolnie projektowanych z najróżniejszymi powierzchniami. Regały te można wykładać płytkami na długości 250 cm i można je obciążać do ok. 100 kg. Komponenty systemu wedi: wedi Mensolo-U wedi 610 masa klejąco-uszczelniająca wedi Tools taśma zbrojąca samoprzylepna wedi Tools podkładki do płyt izolacyjnych wedi Tools kołki metalowe 1 Przyciąć na żądaną długość gotowy element U w kształcie ceownika wedi Mensolo, np. do wykonania regałów. 2 Przykleić element kątowy do ściany za pomocą masy klejącouszczelniającej wedi 610 lub alternatywnie za pomocą kleju do płytek ceramicznych. Następnie przymocować za pomocą kołków mocujących, a styki okleić samoprzylepną taśmą zbrojącą. 3 Po wyłożeniu płytkami ceramicznymi regał jest ukończony i gotowy do użycia. 20

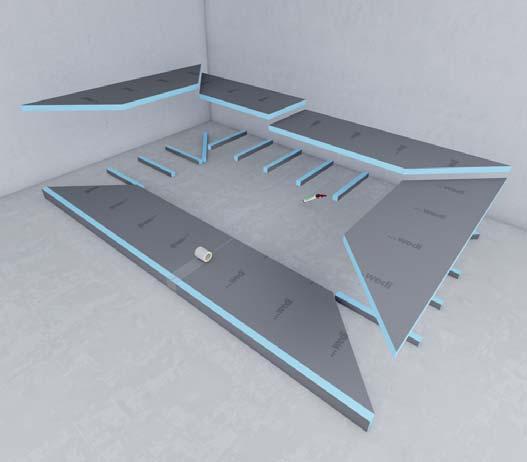

21 Projektowanie i konstruowanie Płyta budowlana wedi Konstrukcje ścienne i konstrukcje mebli łazienkowych Stopnie i podesty Płyta budowlana wedi umożliwia również wykonywanie stopni i podestów. Po przycięciu konstrukcji spodniej i nałożeniu pokrycia płytę budowlaną wedi można wyłożyć dowolną wykładziną (minimalny wymiar płytki ceramicznej: 10 x 10 cm). Komponenty systemu wedi: Płyta budowlana wedi od 50 mm wedi 610 masa klejąco-uszczelniająca wedi Tools taśma zbrojąca samoprzylepna Przyciąć płytę budowlaną wedi odpowiednio do konstrukcji spodniej. Przykleić konstrukcję do podłoża w odstępach maks. 40 cm za pomocą masy klejącouszczelniającej wedi 610. Nakleić płytę budowlaną jako pokrywę na konstrukcję spodnią za pomocą masy klejąco-uszczelniającej. W obszarach styków powinien znajdować się zawsze pionowy wspornik. Wszystkie styki okleić samoprzylepną taśmą zbrojącą. 21

22 Płyta budowlana wedi Konstrukcje ścienne i konstrukcje mebli łazienkowych Konstrukcje ścianek działowych Dzięki zastosowaniu konstrukcji ścianek działowych płyta budowlana wedi daje możliwość oddzielania od siebie części lub całych pomieszczeń. Montaż odbywa się łatwo i szybko, a dzięki dużej gamie warst wierzchnich możliwości projektowania są nieograniczone. Komponenty systemu wedi: Płyta budowlana wedi XL, XXL wedi 610 masa klejąco-uszczelniająca wedi Tools taśma uszczelniająca wedi Tools taśma zbrojąca samoprzylepna Przyciąć płytę budowlaną wedi na żądaną długość. Do konstrukcji ściennych nadają się płyty budowlane wedi od grubości 30 mm. Przykleić płytę budowlaną wedi do ściany i posadzki za pomocą masy klejąco-uszczelniającej wedi 610. Pozostałe elementy płyty budowlanej wedi należy połączyć ze sobą i przykleić do posadzki za pomocą masy klejąco-uszczelniającej wedi 610. Maksymalna długość ścianki wynosi 1200 mm. Styki płyt budowlanych okleić samoprzylepną taśmą zbrojącą wedi Tools. W celu zamontowania drzwi należy wbudować płyty wzmacniające. 22

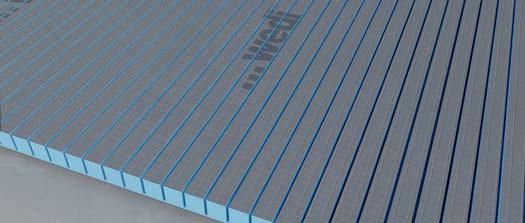

23 Projektowanie i konstruowanie Płyta budowlana wedi Construct Konstrukcje ścienne i konstrukcje mebli łazienkowych Indywidualne kształty Dzięki płycie budowlanej wedi Construct otwarte są wszelkie możliwości projektowania zaokrąglonych form. Niezależnie od tego, czy potrzebne są małe promienie zaokrągleń czy też półokrągłe rozwiązania, płyta budowlana Construct pozostawia swobodę dla prawie wszystkich zastosowań. Ponieważ płyty budowlane Construct niezależnie od kształtu wykonania jak zawsze posiadają wysoką jakość w zakresie ochrony przed wilgocią i izolacji cieplnej, obok kreatywnego kształtowania pomieszczeń zapewniony jest również wysoki standard techniczny. Komponenty systemu wedi: Płyta budowlana wedi Tools taśma zbrojąca 600 mm wedi Construct Ponacinana płyta budowlana wedi Construct dostępna jest w wykonaniu podłużnym i poprzecznym. Aby ukształtować płytę budowlaną zgodnie z życzeniem, należy najpierw wykonać szablon, np. z drewna lub płyt budowlanych wedi. Następnie należy umieścić płytę budowlaną wedi Construct na konstrukcji z wcięciami umieszczonymi na górze i okleić taśmą zbrojącą wedi Tools oraz klejem do płytek ceramicznych. Po wyschnięciu płyta budowlana zachowuje swój kształt i jest gotowa do zamontowania. Za pomocą płyty budowlanej wedi Construct można tworzyć również liczne inne kształty. Do tego celu potrzebny jest tylko szablon uformowany w odpowiedni sposób. 23

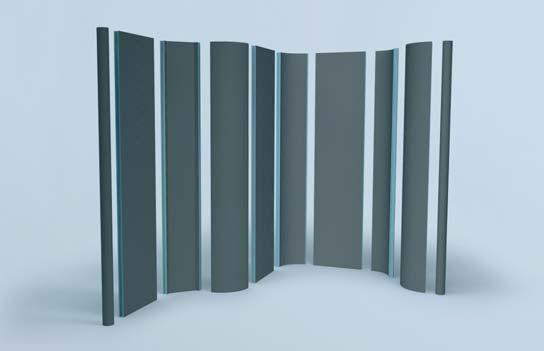

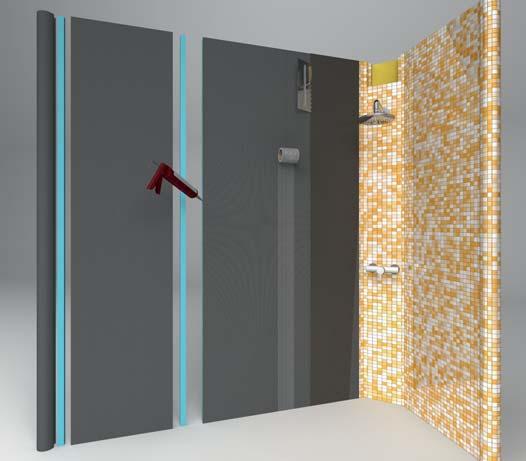

24 wedi Moltoromo Konstrukcje ścienne Wolnostojące systemy ścianek Przy użyciu modułowego systemu wedi Moltoromo można kreować różnorodne kształty ścian dla najróżniejszych zastosowań łazienkowych i obiektów wellness. Zaokrąglone kształty, rozwiązania narożne, jak również linie faliste można łatwo i szybko zamontować. Komponenty systemu wedi: wedi Moltoromo segmenty ścienne wedi Moltoromo zestaw montażowy wedi Moltoromo zestaw mocujący do ściany / drzwi wedi 610 masa klejąco-uszczelniająca wedi Tools taśma zbrojąca samoprzylepna Nawiercić otwory pod kołki mocujące (średnica 6 mm). W pozycji pionowej przytwierdzić do ściany zestaw mocujący do ściany / drzwi za pomocą kołków mocujących. Jeśli mają zostać zamontowane drzwi, na zestaw mocujący do ściany / drzwi należy nałożyć masę klejąco-uszczelniającą wedi 610 następnie zestaw należy wkleić i pokryć taśmą zbrojącą wedi Tools W celu stabilizacji elementów ściennych Moltoromo przy posadzce należy wsunąć klocek mocujący. Klocek mocujący należy włożyć w rowek elementu ściennego. Przed włożeniem zakładki do rowka należy nałożyć równomiernie warstwę masy klejącouszczelniającej wedi 610. Aby połączyć dwa elementy ścienne Motoromo, zakładkę należy wprowadzić do rowka jeszcze przed utwardzeniem kleju. Zakładkę należy nałożyć u dołu na klocek mocujący. Przed założeniem kolejnych elementów na zamontowaną zakładkę, należy na ich rowki nałożyć masę klejąco-uszczelniającą wedi

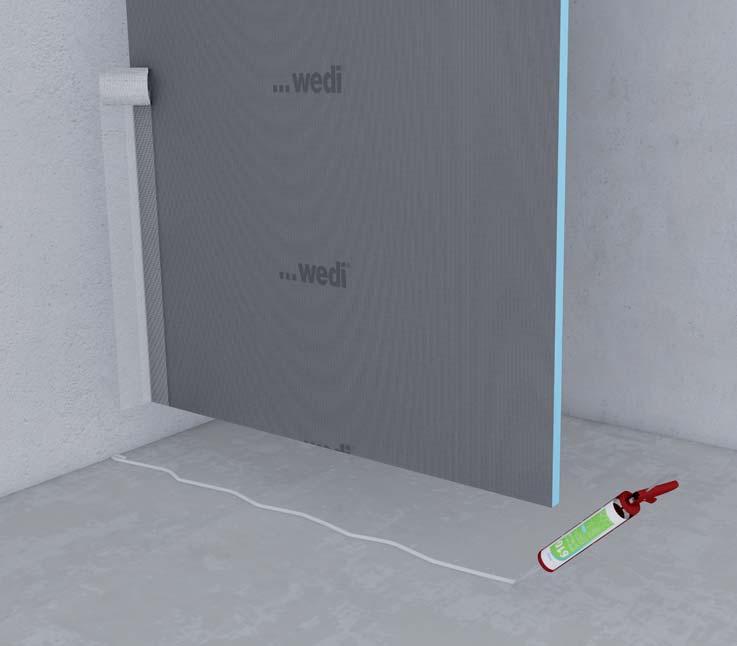

25 Projektowanie i konstruowanie wedi Moltoromo Konstrukcje ścienne Ciąg dalszy czynności montażowych Przykleić kolejny element do elementu ściennego. Ustawić elementy ścienne przy użyciu poziomnicy. Sprawdzić ustawienie pionowe i poziome elementów. Spadki lub nierówności posadzki należy wyrównać za pomocą podkładanych klinów. Kliny można skrócić na odpowiednią długość za pomocą nożyka. Otwartą fugę zamknąć przy użyciu masy klejąco-uszczelniającej wedi Następne elementy ścienne należy montować w ten sam sposób (operacja 5 10). Przed ułożeniem płytek ceramicznych połączenia pomiędzy płytami należy okleić samoprzylepną taśmą zbrojącą wedi Tools. Prosty odcinek ściany, wykonany z elementów ściennych może mieć maksymalną szerokość 1,20 m. Następnie musi nastąpić zmiana kierunku za pomocą narożnego lub zaokrąglonego elementu ściennego Zamontować następny element, np. panel instalacyjny. Następnie można przystąpić do układania płytek ceramicznych na poszczególnych elementach ściennych Moltoromo. Armatura lub podobne elementy mogą zostać umieszczone na lub w elementach ściennych panelem instalacyjnym. 25
