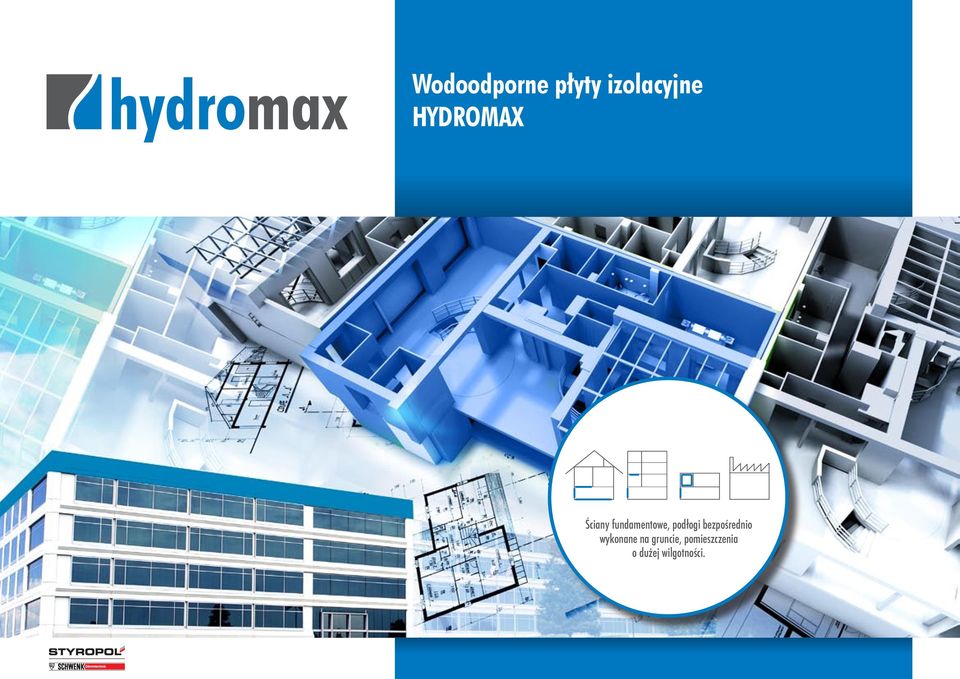

1 Wodoodporne płyty izolacyjne HYDROMAX Ściany fundamentowe, podłogi bezpośrednio wykonane na gruncie, pomieszczenia o dużej wilgotności.

2 Spis treści 1. Parametry i właściwości oznaczenie zgodnie z normą 3 deklarowane właściwości 4 wymiary 20 pakowanie Zastosowanie ściany fundamentowe bezpośrednio obsypane gruntem, bez drenażu 25 ściany fundamentowe bezpośrednio obsypane gruntem, z drenażem 35 pomieszczenia o dużej wilgotności 37 podłogi wykonane bezpośrednio na gruncie 40 normy i dokumenty związane Wymagania prawne Zalety wodoodpornych płyt izolacyjnych HYDROMAX Kontakt 51

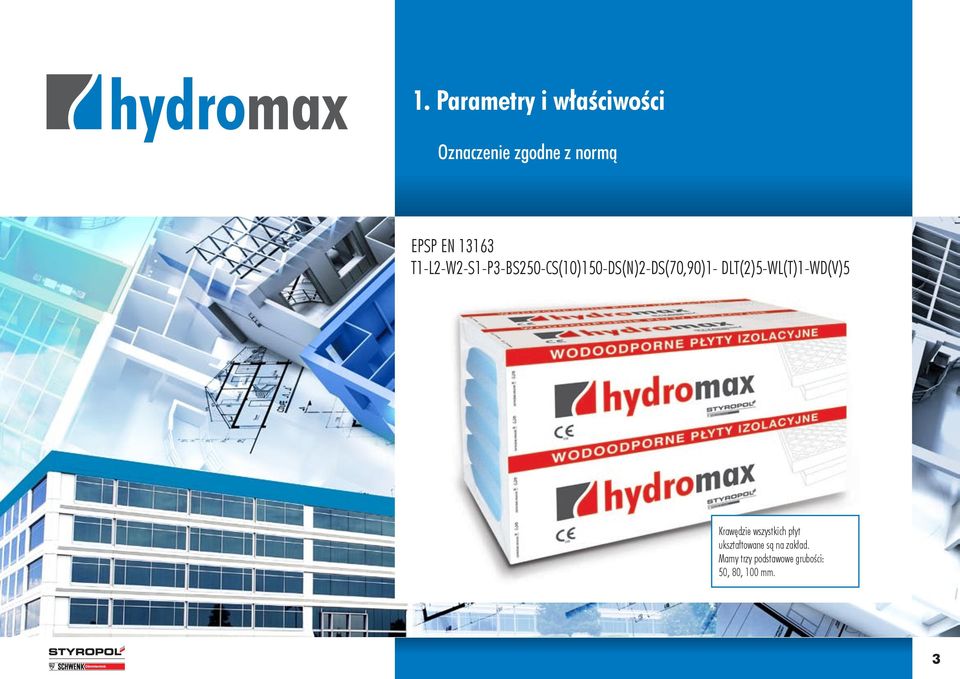

3 1. Parametry i właściwości Oznaczenie zgodne z normą EPSP EN T1-L2-W2-S1-P3-BS250-CS(10)150-DS(N)2-DS(70,90)1- DLT(2)5-WL(T)1-WD(V)5 Krawędzie wszystkich płyt ukształtowane są na zakład. Mamy trzy podstawowe grubości: 50, 80, 100 mm.

4 1. Parametry i właściwości Deklarowane właściwości Parametry wodoodpornych płyt HYDROMAX Parametr Wartość Jednostka miary Gęstość pozorna ok. 25 [kg/m 3 ] Naprężenia ściskające przy 10% odkształceniu względnym 150 [kpa] Dopuszczalne obciążenia użytkowe 45 [kn/m 2 ] Wytrzymałość na rozrywanie siłą prostopadłą do powierzchni płyty 200 [kpa] TRWAŁA OCHRONA FUNDAMENTÓW HYDROMAX gwarantuje zabezpieczenie na długie lata. Fundamentom wzniesionym z użyciem wodoodpornych płyt HYDROMAX nie zagrożą żadne zmiany wilgotnościowe w gruncie. Również trwałość inwestycji zostaje istotnie przedłużona. HYDROMAX zastosowany do izolacji fundamentów: ogranicza straty ciepła budynku ociepla i chroni fundament przed przemarzaniem osłania hydroizolację przed uszkodzeniami mechanicznymi nie wymaga hydroizolacji od strony gruntu

5 1. Parametry i właściwości Deklarowane właściwości Parametry wodoodpornych płyt HYDROMAX Parametr Wartość Jednostka miary Nasiąkliwość wodą przy długotrwałym całkowitym zanurzeniu - po 28 dobach Absorpcja wody przy długotrwałej dyfuzji 1,0 [%] 5,0 [%] Współczynnik przewodzenia ciepła λ D 0,036 [W/mK] Nasiąkliwość poniżej 1% nie wpływa w sposób istotny na współczynnik przewodzenia ciepła. Bardzo dobre właściwości izolacji termicznej wynikają z tego, że spieniony polistyren w 98% składa się z zamkniętego w swoich porach powietrza. Granulki polistyrenu wypełniają się powietrzem w czasie procesu produkcyjnego. Specjalny surowiec i agregatowa technologia produkcji płyt HYDROMAX sprawiają, że zachowują one doskonałe właściwości termoizolacyjne nawet gdy są poddawane ciągłemu działaniu wody.

6 1. Parametry i właściwości Deklarowane właściwości Termoizolacja odporna na wodę Płyty HYDROMAX to termoizolacja odporna na wodę. Zachowuje wysokie parametry termoizolacyjności nawet w warunkach silnego obciążenia wodą.

7 1. Parametry i właściwości Deklarowane właściwości Termoizolacja odporna na wodę Żywioł wody opanowany! Pod żadną postacią nie zagrozi tym, którzy wybierają płyty HYDROMAX. Zachowanie wysokich parametrów termoizolacyjności nawet w warunkach silnego obciążenia wodą to najważniejszy atut płyt HYDROMAX. Najlepszej termoizolacji odpornej na wodę. Wilgoć w przegrodach budowlanych jest niepożądana w każdej postaci fizycznej. Para wodna, woda czy lód, stanowią potencjalnie poważne zagrożenie. Od zewnątrz do budynku woda może dostać się np. przez ściany fundamentowe (wody gruntowe). Jeżeli woda dostanie się do przegrody przy odpowiednio niskiej temperaturze, zamieni się w lód. W czasie zamarzania woda zwiększa swoją objętość o około 9%. W rezultacie, proces ten może doprowadzić do destrukcji mechanicznych elementów budowlanych. Pomimo że para wodna odprowadzana jest z pomieszczeń za pomocą systemów wentylacyjnych, niewielka jej cześć (najwyżej kilka %) może przenikać przez przegrodę, najczęściej z wnętrza budynku na zewnątrz. Przy wysokim ciśnieniu pary wodnej i w dostatecznie niskiej temperaturze, wynikającej ze zbyt małej grubości ocieplenia, para wodna może się wkroplić wewnątrz przegrody.

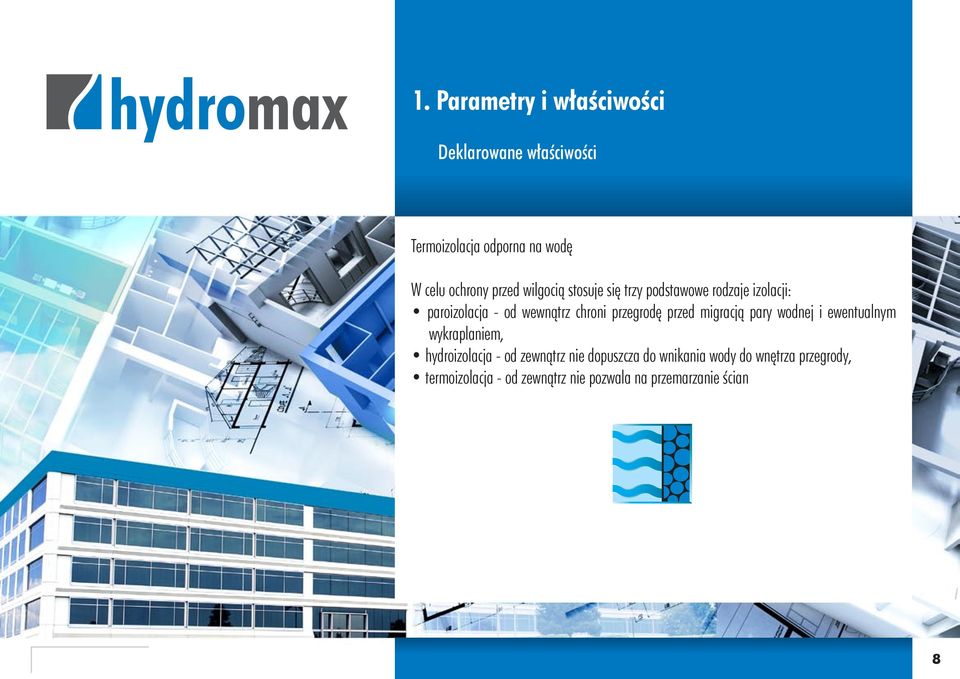

8 1. Parametry i właściwości Deklarowane właściwości Termoizolacja odporna na wodę W celu ochrony przed wilgocią stosuje się trzy podstawowe rodzaje izolacji: paroizolacja - od wewnątrz chroni przegrodę przed migracją pary wodnej i ewentualnym wykraplaniem, hydroizolacja - od zewnątrz nie dopuszcza do wnikania wody do wnętrza przegrody, termoizolacja - od zewnątrz nie pozwala na przemarzanie ścian

9 1. Parametry i właściwości Deklarowane właściwości Wytrzymałość na obciążenia mechaniczne Płyty HYDROMAX doskonale nadają się do zastosowania jako izolacja termiczna podłóg. Wynika to z faktu, iż HYDROMAX jest materiałem, który przy niewielkiej gęstości może wytrzymywać duże obciążenia mechaniczne. Na przykład, obciążenie użytkowe przy zastosowaniu płyt HYDROMAX do termoizolacji podłogi wykonanej bezpośrednio na gruncie wynosi do 45 kn/m kn / m 2

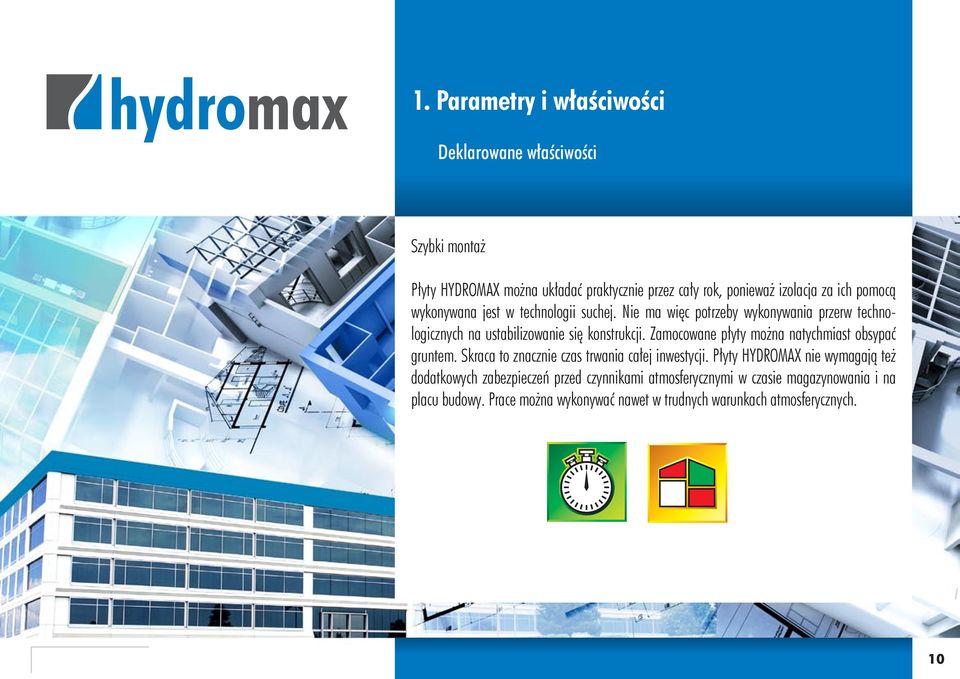

10 1. Parametry i właściwości Deklarowane właściwości Szybki montaż Płyty HYDROMAX można układać praktycznie przez cały rok, ponieważ izolacja za ich pomocą wykonywana jest w technologii suchej. Nie ma więc potrzeby wykonywania przerw technologicznych na ustabilizowanie się konstrukcji. Zamocowane płyty można natychmiast obsypać gruntem. Skraca to znacznie czas trwania całej inwestycji. Płyty HYDROMAX nie wymagają też dodatkowych zabezpieczeń przed czynnikami atmosferycznymi w czasie magazynowania i na placu budowy. Prace można wykonywać nawet w trudnych warunkach atmosferycznych. 10

11 1. Parametry i właściwości Deklarowane właściwości Wodoodporność materiałów izolacyjnych Aby w pełni ocenić wodoodporność należy wziąć pod uwagę kilka parametrów, które są często mylone ze sobą: nasiąkliwość mierzoną przy pełnym zanurzeniu, nasiąkliwość mierzoną przy zanurzeniu częściowym, chłonność wody. Wodoodporność materiałów izolacyjnych określa się za pomocą nasiąkliwości mierzonej w pełnym zanurzeniu. Dla wodoodpornych płyt HYDROMAX nasiąkliwość wodą, przy całkowitym zanurzeniu, długotrwała (mierzona po 28 dniach) jest mniejsza niż 1,0%! 10 11

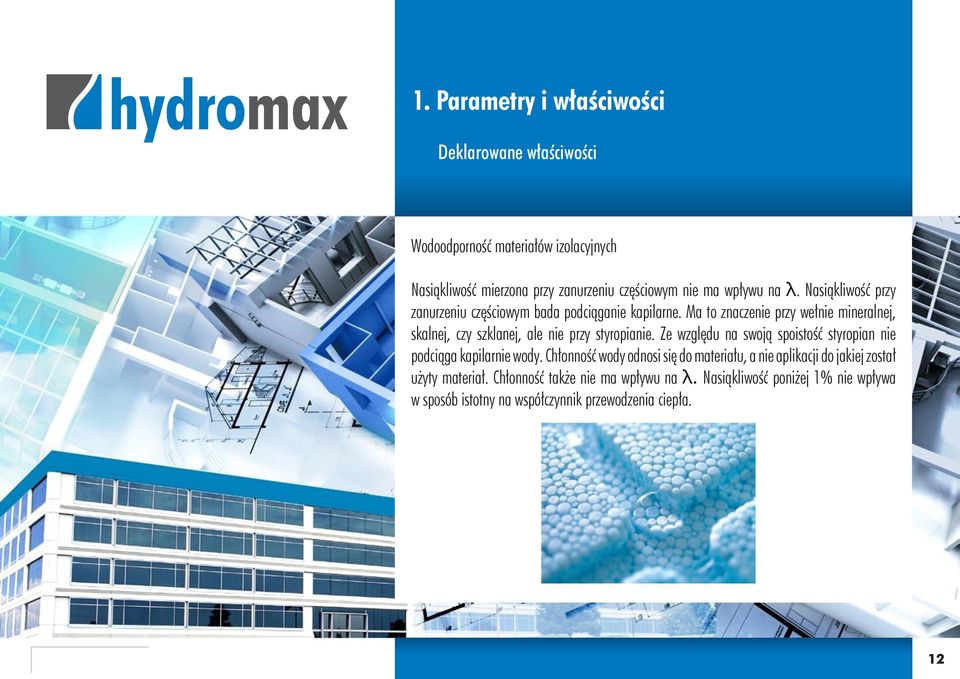

12 1. Parametry i właściwości Deklarowane właściwości Wodoodporność materiałów izolacyjnych Nasiąkliwość mierzona przy zanurzeniu częściowym nie ma wpływu na λ. Nasiąkliwość przy zanurzeniu częściowym bada podciąganie kapilarne. Ma to znaczenie przy wełnie mineralnej, skalnej, czy szklanej, ale nie przy styropianie. Ze względu na swoją spoistość styropian nie podciąga kapilarnie wody. Chłonność wody odnosi się do materiału, a nie aplikacji do jakiej został użyty materiał. Chłonność także nie ma wpływu na λ. Nasiąkliwość poniżej 1% nie wpływa w sposób istotny na współczynnik przewodzenia ciepła. 12

13 1. Parametry i właściwości Deklarowane właściwości Spoistość styropianu standardowego i płyt HYDROMAX Co się stanie, gdy płyta ze styropianu standardowego znajdzie się pod wodą? Pomimo że standardowy styropian jest naturalnie hydrofobowy, woda z trudem, ale jednak wypełni wolne przestrzenie pomiędzy granulkami. Stopień wypełnienia zależny jest od spoistości płyt, czyli upakowania granul. Następnie woda wniknie do wnętrza granul, wypierając stamtąd powietrze. W konsekwencji nastąpi spadek izolacyjności termicznej płyty standardowej. Dlatego nie należy stosować standardowych styropianów w miejscach, gdzie może wystąpić obciążenie wodą, bez dodatkowej warstwy hydroizolacyjnej. Spoistość płyty Super EPS = 93% 13

14 1. Parametry i właściwości Deklarowane właściwości Spoistość styropianu standardowego i płyt HYDROMAX A co się stanie, gdy płyta HYDROMAX znajdzie się pod wodą? Praktycznie nic. Dla wodoodpornych płyt HYDROMAX nasiąkliwość wodą, przy całkowitym zanurzeniu, długotrwała (mierzona po 28 dniach) jest mniejsza niż 1,0%. To bardzo dobry wynik, oznaczający zachowanie izolacyjności płyt. Spoistość płyty HYDROMAX = 99% 14

15 1. Parametry i właściwości Deklarowane właściwości Spoistość styropianu standardowego i płyt HYDROMAX Prosty eksperyment dobrze ilustruje różnicę w wodoodporności obu typów styropianu. Za pomocą strzykawki należy wprowadzić zabarwioną atramentem wodę do płyty standardowej i HYDROMAX. Po przecięciu obu płyt będzie widoczna zdecydowana różnica na korzyść płyty HYDROMAX. Próba wstrzyknięcia zabarwionej atramentem wody do standardowej płyty styropianowej i wodoodpornej płyty HYDROMAX. Widoczna zdecydowana różnica. Woda nie była w stanie wniknąć pomiędzy przestrzenie i do granul HYDROMAX. 15

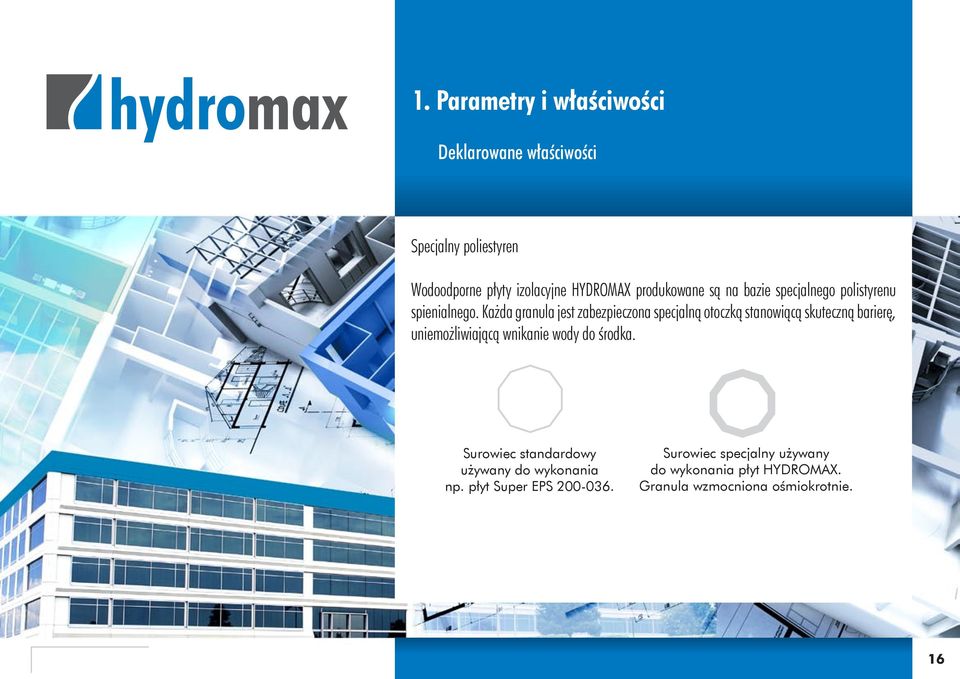

16 1. Parametry i właściwości Deklarowane właściwości Specjalny poliestyren Wodoodporne płyty izolacyjne HYDROMAX produkowane są na bazie specjalnego polistyrenu spienialnego. Każda granula jest zabezpieczona specjalną otoczką stanowiącą skuteczną barierę, uniemożliwiającą wnikanie wody do środka. Surowiec standardowy używany do wykonania np. płyt Super EPS Surowiec specjalny używany do wykonania płyt HYDROMAX. Granula wzmocniona ośmiokrotnie. 16

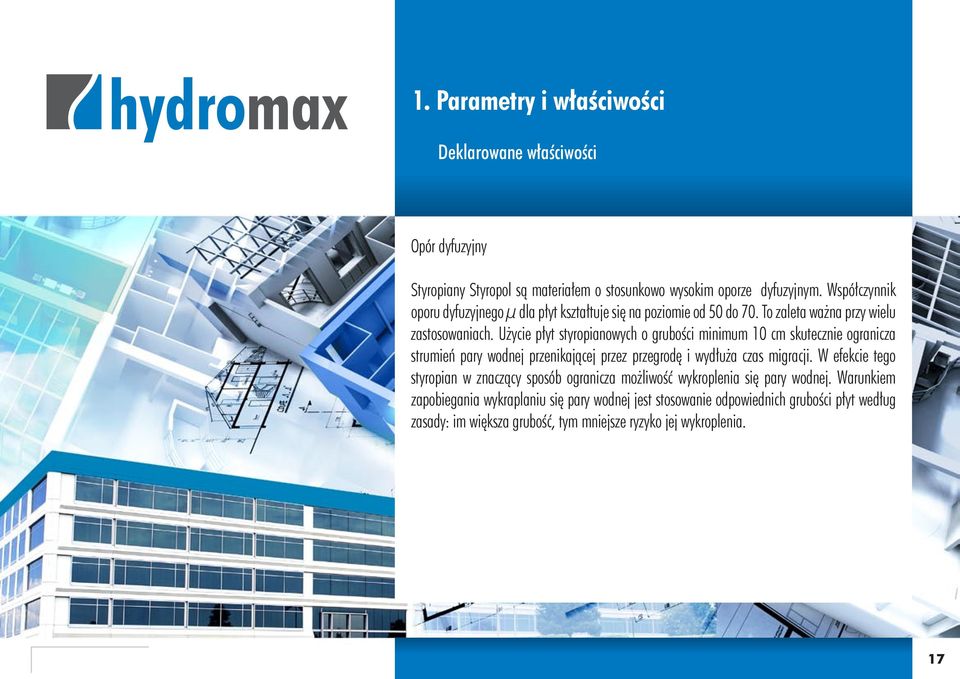

17 1. Parametry i właściwości Deklarowane właściwości Opór dyfuzyjny Styropiany Styropol są materiałem o stosunkowo wysokim oporze dyfuzyjnym. Współczynnik oporu dyfuzyjnego µ dla płyt kształtuje się na poziomie od 50 do 70. To zaleta ważna przy wielu zastosowaniach. Użycie płyt styropianowych o grubości minimum 10 cm skutecznie ogranicza strumień pary wodnej przenikającej przez przegrodę i wydłuża czas migracji. W efekcie tego styropian w znaczący sposób ogranicza możliwość wykroplenia się pary wodnej. Warunkiem zapobiegania wykraplaniu się pary wodnej jest stosowanie odpowiednich grubości płyt według zasady: im większa grubość, tym mniejsze ryzyko jej wykroplenia. 17

18 1. Parametry i właściwości Deklarowane właściwości Powierzchnia drenażowa i montażowa Płyty HYDROMAX mają dwie powierzchnie: drenażową i montażową. Jak odróżnić powierzchnię drenażową od montażowej? Powierzchnia drenażowa ma głębsze rowki, wytłoczony napis HYDROMAX i skierowane w górę strzałki pokazujące, jak należy układać płyty podczas izolacji fundamentów. Powierzchnia montażowa ma płytsze rowki. Służą one do zwiększenia powierzchni przy przyklejaniu płyty, umożliwiają też dodatkowy odpływ wody pomiędzy płytą a hydroizolacją. 18

19 1. Parametry i właściwości Deklarowane właściwości Krawędzie na zakład Wszystkie płyty HYDROMAX mają krawędzie ukształtowane na zakład. Montaż na zakład eliminuje mostki termiczne. Dzięki agregatowej metodzie produkcji krawędzie są kształtowane od razu w formie, a nie przez cięcie. Wodoodporny naskórek powstaje także na powierzchniach krawędzi. Dzięki temu HYDROMAX ma dużo lepsze właściwości wodoodporne niż płyty z krawędziami ukształtowanymi poprzez cięcie. Właściwe sezonowanie gwarantuje, że płyty mają równe wymiary, a krawędzie idealnie pasują do siebie. 19

20 1. Parametry i właściwości Wymiary 1025 mm 525 mm Nazwa produktu Grubość [mm] Format [mm] Pow. krycia [ mm] długość szerokość długość szerokość HYDROMAX 1025 x 525 x 50 mm 50 mm HYDROMAX 1025 x 525 x 80 mm 80 mm HYDROMAX 1025 x 525 x 100 mm 100 mm

21 1. Parametry i właściwości Pakowanie Płyty HYDROMAX nie wymagają szczególnych warunków do magazynowania, mogą być składowane na powietrzu. Płyty pakowane są w paczki. 21

22 1. Parametry i właściwości Pakowanie Grubość płyt [mm] Ilość płyt w paczce [szt.] Powierzchnia krycia 1 paczki [m 2 ] 5,0 3,0 2,5 Objętość 1 paczki [m 3 ] 0,250 0,240 0,250 22

23 2. Zastosowanie płyt HYDROMAX 23

24 2. Zastosowanie płyt HYDROMAX Zastosowanie Wodoodporne płyty izolacyjne HYDROMAX są idealną termoizolacją wszędzie tam, gdzie może wystąpić długotrwałe działanie wody. Stosując płyty HYDROMAX, możemy być pewni, że skutecznie ochronimy przegrodę przed przemarzaniem. Płyty HYDROMAX powinny być używane do termoizolacji: ścian fundamentowych, pomieszczeń o dużej wilgotności, np. chłodni, mroźni, myjni, podłóg na stropie w pomieszczeniach wilgotnych, posadzek o obciążeniu użytkowym do 45,0 kn/m 2, wykonanych bezpośrednio na gruncie. Wodoodporne płyty izolacyjne HYDROMAX służą do wykonywania izolacji termicznej. Zatrzymują wodę i dzięki specjalnie ukształtowanej powierzchni drenażowej odprowadzają ją. Chronią hydroizolację przed uszkodzeniami mechanicznymi i przemarzaniem. 24

25 2. Zastosowanie płyt HYDROMAX Ściany fundamentowe bezpośrednio obsypane gruntem, bez drenażu Termoizolacja ściany fundamentowej bezpośrednio obsypanej gruntem, bez drenażu Parkiet, np. deska barlinecka Podłoga na gruncie, na podkładzie betonowym Podkład betonowy Płyty styropianowe STRONG dach / podłoga, lub Super EPS dach / podłoga, grubość 10 cm Ściana zewnętrza jednowarstwowa ocieplona metodą lekką-mokrą Pustak silikatowy, grubość 24 cm Płyty styropianowe PROFI fasada, lub Super EPS fasada, grubość min. 12 cm Hydroizolacja Chudy beton Piasek zagęszczony Cokół ocieplony metodą lekką-mokrą Płytki klinkierowe Wodoodporne płyty izolacyjne HYDROMAX, grubość 8 cm Izolacja przeciwwilgociowa Bloczki betonowe Grunt rodzimy Ściana fundamentowa Opaska żwirowa Wodoodporne płyty izolacyjne HYDROMAX, grubość 8 cm, bezpośrednio obsypane gruntem Izolacja przeciwwilgociowa Bloczki betonowe Ława betonowa ze zbrojeniem 25

26 2. Zastosowanie płyt HYDROMAX Ściany fundamentowe bezpośrednio obsypane gruntem, bez drenażu Termoizolacja ściany fundamentowej z oknem piwnicy Cegła pełna, nadproże Izolacja przeciwwilgociowa Wodoodporne płyty izolacyjne HYDROMAX, grubość 8 cm Płytki klinkierowe Cokół ocieplony metodą lekką-mokrą Ściana fundamentowa Opaska żwirowa Betonowa obudowa świetlika okna Płytki klinkierowe Odpływ wody Wodoodporne płyty izolacyjne HYDROMAX, grubość 8 cm, bezpośrednio obsypane gruntem Izolacja przeciwwilgociowa Bloczki betonowe 26

27 2. Zastosowanie płyt HYDROMAX Ściany fundamentowe bezpośrednio obsypane gruntem, bez drenażu Ściany fundamentowe ocieplone płytami HYDROMAX Łatwość izolacji HYDROMAX to doskonały przykład na potwierdzenie zasady, iż najprostsze rozwiązania są często najskuteczniejsze, a dodatkowo najtańsze. Wodoodporne płyty izolacyjne HYDROMAX przeznaczone do stosowania w bezpośrednim kontakcie z gruntem to prosty i trwały sposób termoizolacji fundamentów. HYDROMAX zastosowany do izolacji fundamentów: ociepla i chroni fundamenty przed przemarzaniem, osłania hydroizolację przed uszkodzeniami mechanicznymi, nie wymaga hydroizolacji od strony gruntu, w połączeniu z geowłókniną i drenażem opaskowym tworzy bardzo skuteczne zabezpieczenie nawet przed stałym działaniem wody. 27

28 2. Zastosowanie płyt HYDROMAX Ściany fundamentowe bezpośrednio obsypane gruntem, bez drenażu Ściany fundamentowe ocieplone płytami HYDROMAX Dlaczego materiał użyty do termoizolacji fundamentów powinien być wodoodporny? Woda negatywnie wpływa na wszystkie materiały izolacyjne, ponieważ wzrost wilgotności powoduje spadek skuteczności termoizolacji. Mimo że standardowy styropian jest naturalnie hydrofobowy i wodzie trudno wniknąć pomiędzy spienione granule polistyrenu, a także do ich wnętrza, długotrwała wilgoć wywiera wpływ na jego parametry termoizolacyjności. Materiały izolacyjne używane do izolacji fundamentów, np. styropiany standardowe, narażone są na działanie wody. Dlatego wymagają dodatkowej hydroizolacji od strony gruntu. Ze względu na długotrwałe działanie wody, na jakie narażone są ściany fundamentowe, do ich termoizolacji dużo lepsze od standardowych są styropiany wodoodporne. HYDROMAX jest w tej sytuacji idealnym rozwiązaniem. Ta odporna na wodę odmiana styropianu nie wymaga dodatkowej hydroizolacji od strony gruntu. Co więcej, doskonałe parametry izolacji termicznej zachowuje nawet przy stałym obciążeniu wodą. 28

29 2. Zastosowanie płyt HYDROMAX Ściany fundamentowe bezpośrednio obsypane gruntem, bez drenażu Ochrona mechaniczna hydroizolacji Stosując płyty HYDROMAX uzyskujemy dodatkową korzyść - skutecznie zabezpieczamy warstwę hydroizolacji przed uszkodzeniami mechanicznymi i obciążeniami termicznymi. Hydroizolacja jest skuteczna tylko jeśli jest szczelna. Jeżeli hydroizolacja ma bezpośredni kontakt z gruntem, może dojść do jej rozszczelnienia, np. w wyniku niestarannego obsypywania gruntu kamienistego albo tarcia gruntu podczas długoletniej eksploatacji. Hydroizolacja narażona jest także na przemarzanie, a w konsekwencji pękanie. Jej naprawa jest procesem bardzo kosztownym, bo wiąże się z odkopaniem fundamentów. Osłonienięcie hydroizolacji płytami HYDROMAX likwiduje te problemy. Dzięki wysokiej gęstości (ok. 25 kg/m 3 ) płyty HYDROMAX mają dużą wytrzymałość na obciążenia mechaniczne. Daje to gwarancję, że napór gruntu nie uszkodzi ani płyt, ani znajdującej się za nimi hydroizolacji. 29

30 2. Zastosowanie płyt HYDROMAX Ściany fundamentowe bezpośrednio obsypane gruntem, bez drenażu Zalety układu: hydroizolacja na ścianie + wodoodporne płyty HYDROMAX W porównaniu do technologii hydroizolacja na ścianie + styropian standardowy + hydroizolacja od strony gruntu układ hydroizolacja na ścianie + wodoodporne płyty HYDROMAX ma wiele zalet. Przede wszystkim umożliwia szybszy montaż. Ma tylko dwie warstwy, a nie trzy. HYDROMAX doskonale sprawdza się przy termomodernizacji w miejscach, gdzie nie ma możliwości odkopania ściany tak aby zapewnić swobodny dostęp. Jeżeli jest mało miejsca, ścianę fundamentową odkopuje się tylko na szerokość umożliwiającą naprawę hydroizolacji i wsunięcie płyt. Warto użyć płyty HYDROMAX na trudnym gruncie - kamienistym lub zawierającym elementy mogące przerwać hydroizolację. HYDROMAX umożliwia także wykonanie termoizolacji ścian fundamentowych w budynkach już istniejących, ponieważ może być układany odcinkowo przy miejscowym odsłonięciu fundamentów. 30

31 2. Zastosowanie płyt HYDROMAX Ściany fundamentowe bezpośrednio obsypane gruntem, bez drenażu Niskie koszty docieplenia fundamentów Istotną zaletą użycia płyt HYDROMAX jest również niska cena docieplenia fundamentów. Globalne koszty izolacji maleją dzięki płytom HYDROMAX. Porównywanie cen samego materiału do innych alternatywnych produktów nie ma racjonalnych podstaw. Ważna jest cena całości konstrukcji termoizolacyjnej, a nie poszczególnych produktów. Płyt HYDROMAX nie musimy dodatkowo niczym zabezpieczać (folią, klejem, siatką, lepikiem). Również łatwy montaż znacznie zmniejsza koszty robocizny. Dzięki dużym rozmiarom płyt (1025 x 525 mm) dodatkowo skracamy czas wykonania izolacji fundamentów. Termoizolacja fundamentów za pomocą wodoodpornych płyt styropianowych HYDROMAX to jedno z najtańszych rozwiązań. Prosty montaż i jakość wodoodpornych płyt HYDROMAX dają gwarancję bardzo skutecznego zaizolowania termicznego fundamentów. 31

32 2. Zastosowanie płyt HYDROMAX Ściany fundamentowe bezpośrednio obsypane gruntem, bez drenażu Wykonanie hydroizolacji Najpierw na ścianie fundamentowej należy wykonać hydroizolację pionową. Trzeba pamiętać o zastosowaniu hydroizolacji nieszkodliwej dla styropianu, czyli niezawierającej rozpuszczalników organicznych. Rozpuszczalniki organiczne mogą powodować rozkład chemiczny polistyrenu. W przypadku ścian fundamentowych warstwa hydroizolacyjna może być wykonana z następujących preparatów bitumicznych: lepik na gorąco, Dysperbit, Izoplast KL, Eurolan 3K, Superflex 10. W zależności od lepkości nanosi się je pacą, wałkiem lub pędzlem. 32

33 2. Zastosowanie płyt HYDROMAX Ściany fundamentowe bezpośrednio obsypane gruntem, bez drenażu Montaż płyt HYDROMAX Płyty HYDROMAX przykleja się do ściany pokrytej hydroizolacją bitumiczną, na placki, za pomocą preparatów bitumicznych nie zawierających rozpuszczalników organicznych, takich jak: Stylbit, Izoplast KL, Superflex 10 lub lepik na gorąco. Klejenie to ma charakter montażowy, ponieważ po obsypaniu napór gruntu będzie dociskał płyty HYDROMAX do fundamentu. Montaż płyt należy rozpoczynać od poziomu ławy fundamentowej. Dla zachowania skuteczności drenażu płyty układa się zgodnie z kierunkiem wytłoczonym na płycie (strzałki w górę), opierając pierwszą warstwę na ławie fundamentowej. Płyty układa się zawsze powierzchnią drenażową od strony gruntu. Powierzchnia drenażowa ma głębsze rowki i wytłoczone logo HYDROMAX. Płyty układamy tak, aby zakłady na krawędziach ściśle do siebie przylegały. Dokładne ułożenie płyt z zachowaniem przesunięcia kolejnych warstw względem siebie zabezpiecza przed powstawaniem mostków termicznych i pozwala na skuteczne odprowadzanie wody. Płyty HYDROMAX można wyprowadzić ponad poziom gruntu jako izolację termiczną cokołu i połączyć z izolacją termiczną ściany zewnętrznej. Tak zastosowany HYDROMAX daje nam gwarancję dobrze ocieplonego fundamentu. 33

34 2. Zastosowanie płyt HYDROMAX Ściany fundamentowe bezpośrednio obsypane gruntem, bez drenażu Montaż płyt HYDROMAX Powyżej poziomu gruntu (na cokole) płyty HYDROMAX mocuje się za pomocą zapraw klejących lub łączników mechanicznych stosowanych w metodzie lekkiej-mokrej do styropianów standardowych. Mocowanie mechaniczne należy stosować w przypadku, gdy cokół będzie wysoki lub wykończony np. płytkami ceramicznymi. Zamontowane płyty HYDROMAX obsypuje się bezpośrednio gruntem. W zależności od stopnia wilgotności gruntu może to być grunt rodzimy lub żwir. Dzięki dużym rozmiarom płyt (1025 x 525 mm) skraca się czas montażu. 34

35 2. Zastosowanie płyt HYDROMAX Ściany fundamentowe bezpośrednio obsypane gruntem, z drenażem Termoizolacja ściany fundamentowej bezpośrednio obsypanej gruntem, z drenażem Podłoga na gruncie, na podkładzie betonowym Ściana zewnętrzna jednowarstwowa ocieplona metodą lekką-mokrą Parkiet, np. deska barlinecka Podkład betonowy Wodoodporne płyty izolacyjne HYDROMAX, grubość 10 cm Pustak silikatowy, grubość 24 cm Płyty styropianowe PROFI fasada, lub Super EPS fasada, grubość min. 12 cm Cokół ocieplony metodą lekką-mokrą Hydroizolacja Płytki klinkierowe Chudy beton Wodoodporne płyty izolacyjne HYDROMAX, grubość 8 cm Piasek zagęęszczony Izolacja przeciwwilgociowa Bloczki betonowe Grunt rodzimy Ściana fundamentowa Opaska żwirowa Żwir (warstwa filtracyjna) Placki mocujące geowłókninę Geowłóknina Rura drenażowa Wodoodporne płyty izolacyjne HYDROMAX, grubość 8 cm, bezpośrednio obsypane gruntem Izolacja przeciwwilgociowa Bloczki betonowe Ława betonowa ze zbrojeniem 35

36 2. Zastosowanie płyt HYDROMAX Ściany fundamentowe bezpośrednio obsypane gruntem, z drenażem Wykonanie hydroizolacji i montaż płyt. Dzięki swojej wodoodporności i powierzchni drenażowej płyty HYDROMAX doskonale nadają się do izolacji ścian fundamentowych narażonych na ciągłe działanie wody. Na początku należy postąpić podobnie jak w przypadku systemów bezdrenażowych: wykonać hydroizolację i zamocować płyty HYDROMAX. Następnie pokryć płyty HYDROMAX warstwą geowłókniny w celu zadbania o drożność rowków w płytach. Geowłókninę przyklejamy na placki tym samym klejem co HYDROMAX do fundamentu. Mocowanie geowłókniny zaczynamy od dołu, a między kolejnymi warstwami robimy cm poziomy zakład. Woda z gruntu przesiąknie przez geowłókninę i spłynie rowkami drenażowymi po płytach HYDROMAX, przesiąknie przez żwir i trafi do systemu rur drenażowych. W tym rozwiązaniu musimy pamiętać o zastosowaniu drenażu opaskowego z rur, ponieważ warstwa filtracyjna rozciągnięta na całym fundamencie spowoduje zbieranie się dużej ilości wody przy ławie fundamentowej. Drenaż obwodowy może być wykonany z perforowanej rury melioracyjnej. Aby zagwarantować sprawne funkcjonowanie systemu, drenaż obwodowy obsypuje się żwirem drobnoziarnistym na wysokość kilkunastu centymetrów. 36

37 2. Zastosowanie płyt HYDROMAX Pomieszczenia o dużej wilgotności Termoizolacja pomieszczenia o dużej wilgotności, np. chłodni, mroźni, myjni Tynk Wodoodporne płyty izolacyjne HYDROMAX w układzie dwuwarstwowym, grubość łączna min. 15 cm Hydroizolacja Ściana żelbetowa Ściana Podłoga Cokół betonowy Płytki ceramiczne Warstwa samopoziomująca Zbrojony podkład posadzkowy Folia oddzielająca Wodoodporne płyty izolacyjne HYDROMAX w układzie dwuwarstwowym, grubość łączna min. 15 cm Hydroizolacja Ława żelbetowa 37

38 2. Zastosowanie płyt HYDROMAX Pomieszczenia o dużej wilgotności Termoizolacja podłogi na stropie w pomieszczeniu wilgotnym Płytki ceramiczne Warstwa samopoziomująca Podkład posadzkowy Wodoodporne płyty izolacyjne HYDROMAX, grubość 8 cm Izolacja przeciwwilgociowa Strop 38

39 2. Zastosowanie płyt HYDROMAX Pomieszczenia o dużej wilgotności HYDROMAX w pomieszczeniach o dużej wilgotności i niskiej temperaturze, np. mroźniach, chłodniach: izoluje termicznie ściany, stropy i podłogi, chroni hydroizolację przed działaniem niskich temperatur. HYDROMAX w pomieszczeniach o dużej wilgotności i wysokiej temperaturze, np. pieczarkarniach: izoluje termicznie ściany, stropy i podłogi. 39

40 2. Zastosowanie płyt HYDROMAX Podłogi wykonane bezpośrednio na gruncie Termoizolacja posadzki o obciążeniu użytkowym do 45 kn/m 2 wykonanej bezpośrednio na gruncie Warstwa wierzchnia Płyta żelbetowa Warstwa poślizgowa Wodoodporne płyty izolacyjne HYDROMAX, grubość 10 cm Podsypka piaskowa Grunt rodzimy 40

41 2. Zastosowanie płyt HYDROMAX Normy i dokumenty związane Rozporządzenie Ministra Infrastruktury z dnia r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie - tekst jednolity Dz. U. Nr 75/2002, poz PN-EN 13163:2004 Wyroby do izolacji cieplnej w budownictwie. Wyroby ze styropianu (EPS) produkowane fabrycznie. Specyfikacja. PN-B-20132:2005 Wyroby do izolacji cieplnej w budownictwie. Wyroby ze styropianu (EPS) produkowane fabrycznie. Zastosowania. PN-EN ISO 6946:2004 Komponenty budowlane i elementy budynku. Opór cieplny i współczynnik przenikania ciepła. Metoda obliczania. PN-EN ISO 10456:2002 (U) Izolacja cieplna. Materiały i wyroby budowlane. Określanie deklarowanych i obliczeniowych wartości cieplnych. PN-EN ISO 13370:2008 Cieplne właściwości użytkowe budynków - Wymiana ciepła przez grunt - Metody obliczania PN-EN 12087:2000 Wyroby do izolacji cieplnej w budownictwie. Określanie nasiąkliwości wodą przy długotrwałym zanurzeniu. PN-EN 12088:2000 Wyroby do izolacji cieplnej w budownictwie. Określanie absorpcji wody przy długotrwałej dyfuzji. PN-C-89071:1993 Tworzywa sztuczne porowate. Próba ściskania sztywnych tworzyw sztucznych. 41

42 3. Wymagania prawne Termoizolacja ścian fundamentowych Ściany fundamentowe ocieplone płytami HYDROMAX Grubość izolacji termicznej Jaką grubość izolacji zastosować? Wymagania prawne w zakresie izolacyjności termicznej ścian fundamentowych określa Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. W budynku mieszkalnym, zamieszkania zbiorowego, budynku użyteczności publicznej, a także w budynku produkcyjnym wartości oporów cieplnych R ścian stykających się z gruntem na odcinku 1,0 m licząc od poziomu terenu nie mogą być mniejsze niż: R min = 1,0 m 2 K/W dla ti >16 C R min = 0,8 m 2 K/W dla 4 C < ti < 16 C Na odcinku ściany poniżej 1,0 m licząc od poziomu terenu, wartości oporu cieplnego nie ogranicza się. 42

43 3. Wymagania prawne Termoizolacja ścian fundamentowych Ściany fundamentowe ocieplone płytami HYDROMAX Zasady obliczania strat ciepła przez elementy budowlane w kontakcie z gruntem podano w normie PN-EN ISO 13370:2008. Wystarczy użyć płyty HYDROMAX o grubości 5 cm, aby spełnić te warunki. Jednak spełnienie wymagań normy to tylko minimum. Norma nie zapłaci za nas rachunków za ogrzewanie. Gdy termoizolację potraktujemy jak inwestycję, każda złotówka zainwestowana w HYDROMAX zwróci się nam w niższych kosztach eksploatacji domu. Dlatego proponujemy układać płyty o grubości 8 cm od początku ławy fundamentowej, bez względu na jej głębokość posadowienia. Uzyskujemy wtedy ciągłość termoizolacji, brak mostków termicznych oraz całkowite przykrycie hydroizolacji. Aby dom był energooszczędny, opór cieplny R powinien przyjmować wartości powyżej 2,5 m 2 K/W. 43

44 3. Wymagania prawne Termoizolacja ścian fundamentowych Ściany fundamentowe ocieplone płytami HYDROMAX Wartości oporów cieplnych w zależności od głębokości posadowienia w gruncie dla ściany fundamentowej wykonanej z bloczków betonowych o grubości 30 cm ocieplonej płytami HYDROMAX o grubości 5 cm. Grubość płyt HYDROMAX [mm] Wysokość H [m] Opór cieplny R [m 2 K/W] 50 0,5 3,3 0,75 3,5 1 3,6 2 4,2 3 4,7 4 5,1 44

45 3. Wymagania prawne Termoizolacja ścian fundamentowych Ściany fundamentowe ocieplone płytami HYDROMAX Wartości oporów cieplnych w zależności od głębokości posadowienia w gruncie dla ściany fundamentowej wykonanej z bloczków betonowych o grubości 30 cm ocieplonej płytami HYDROMAX o grubości 8 cm. Grubość płyt HYDROMAX [mm] Wysokość H [m] Opór cieplny R [m 2 K/W] 80 0,5 4,3 0,75 4,5 1 4,7 2 5,4 3 5,9 4 6,3 45

46 4. Zalety wodoodpornych płyt izolacyjnych HYDROMAX TERMOIZOLACJA ODPORNA NA WODĘ doskonałe właściwości izolacji termicznej w warunkach ciągłego występowania wody, bardzo niska nasiąkliwość przy długotrwałym całkowitym zanurzeniu <_ 1,0%, hydrofobowość płyt uzyskiwana podczas specjalistycznego procesu produkcji, zapewnia odporność na wnikanie wody, wodoodporny naskórek oraz wysoka spoistość zapewniają bardzo niską nasiąkliwość i doskonałą izolacyjność termiczną. 46

47 4. Zalety wodoodpornych płyt izolacyjnych HYDROMAX SZYBKI I ŁATWY MONTAŻ prosta technologia montażu płyt izolacyjnych HYDROMAX, o wiele bardziej dogodna niż w przypadku rozwiązań tradycyjnych, możliwość stosowania przez cały rok, bez względu na warunki pogodowe, możliwość natychmiastowego obsypania gruntem zamocowanych płyt, zoptymalizowane rozwiązanie: mniej czynności technologicznych - efekt termoi hydroizolacyjny taki sam jak przy rozwiązaniach alternatywnych, niewielka waga produktu, duże wymiary płyt oraz łatwa obróbka, niewymagająca żadnych specjalistycznych narzędzi, komfort pracy - styropian nie wymaga stosowania środków ochronnych takich jak rękawice czy maski, 1m 2 wodoodpornej termoizolacji z zastosowaniem płyt izolacyjnych HYDROMAX powstaje sprawniej niż przy użyciu materiałów konkurencyjnych HYDROMAX pozwala szybciej zakończyć proces inwestycyjny. 47

48 4. Zalety wodoodpornych płyt izolacyjnych HYDROMAX EKONOMIA w 100% skuteczna termoizolacja w warunkach trwałego obciążenia wodą, przy bardzo korzystnej cenie samego produktu i całego rozwiązania, izolacja fundamentów, posadzek czy pomieszczeń o dużej wilgotności za pomocą płyt HYDROMAX to jedno z najbardziej ekonomicznych rozwiązań na rynku, skuteczne rozwiązanie izolacji termicznej i przeciwwodnej, szybsze i prostsze w montażu, wodoodporne płyty izolacyjne HYDROMAX to gwarancja trwałego rozwiązania za niską cenę. 48

49 4. Zalety wodoodpornych płyt izolacyjnych HYDROMAX POWSZECHNOŚĆ ZASTOSOWANIA możliwość zastosowania do termoizolacji podłóg wykonanych bezpośrednio na gruncie, o dopuszczalnych obciążeniach użytkowych aż do 45,0 kn/m 2 (tj kg/m 2 ), wysoka wytrzymałość mechaniczna skuteczna hydro- i termoizolacja ścian i płyt fundamentowych, posadzek, tarasów, balkonów, pomieszczeń o dużej wilgotności, np. chłodni, mroźni, myjni, dobra wytrzymałość na rozrywanie siłą prostopadłą do powierzchni płyty 200 kpa, umożliwiająca montaż (poprzez klejenie) ciężkich okładzin na elewacji, w strefie cokołowej budynków. 49

50 4. Zalety wodoodpornych płyt izolacyjnych HYDROMAX TRWAŁOŚĆ zaawansowana technologia produkcji polegająca na kształtowaniu płyt w formach, w warunkach wysokiego ciśnienia i podwyższonej temperatury, pozwala na uzyskanie płyt izolacyjnych HYDROMAX odpornych na działanie wody, specjalny surowiec o podwyższonej hydrofobowości oraz bardzo duża spoistość produktu (upakowanie granul) uniemożliwia wnikanie wody pomiędzy spienione granule polistyrenu, uformowane na zakład krawędzie niwelują możliwość wystąpienia mostków termicznych i zabezpieczają przed wnikaniem wody za warstwę termoizolacji, dzięki doskonałym parametrom płyty izolacyjne HYDROMAX są gwarancją suchej i trwałej termoizolacji. 50

51 5. Kontakt Styropol Sp. z o.o. ul. Cybernetyki 7B Warszawa tel fax styropol@styropol.pl
